Este documento apresenta um treinamento sobre a Norma Regulamentadora NR-10, que trata da segurança em instalações e serviços com eletricidade. O treinamento é ministrado por Décio Wertzner e aborda tópicos como riscos elétricos, medidas de proteção, qualificação de trabalhadores, zonas de risco em instalações elétricas e conceitos definidos pela norma. O programa inclui 15 módulos sobre diversos aspectos da segurança elétrica.

1. DEWERT – Treinamentos – NR-10 básico 1A
Coordenação e Monitoria: Décio Wertzner
Formação: Engenheiro Eletricista e Engenheiro
de Segurança do Trabalho, com
Especialização em Engenharia da Qualidade.
NR 10
DW

2. DEWERT – Treinamentos – NR-10 básico 1A

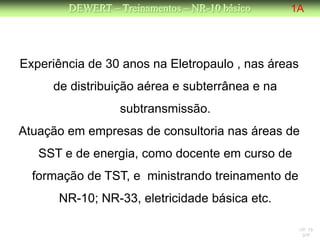

Experiência de 30 anos na Eletropaulo , nas áreas
de distribuição aérea e subterrânea e na
subtransmissão.
Atuação em empresas de consultoria nas áreas de
SST e de energia, como docente em curso de
formação de TST, e ministrando treinamento de
NR-10; NR-33, eletricidade básica etc.
NR 10
DW

3. DEWERT – Treinamentos – NR-10 básico 1A

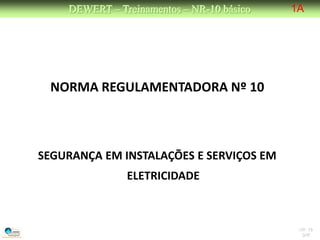

NORMA REGULAMENTADORA Nº 10
SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM
ELETRICIDADE
NR 10
DW

4. DEWERT – Treinamentos – NR-10 básico 1A

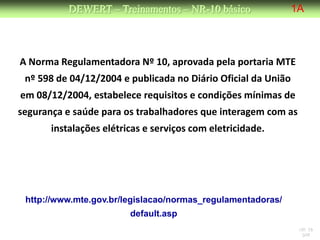

A Norma Regulamentadora Nº 10, aprovada pela portaria MTE
nº 598 de 04/12/2004 e publicada no Diário Oficial da União
em 08/12/2004, estabelece requisitos e condições mínimas de
segurança e saúde para os trabalhadores que interagem com as
instalações elétricas e serviços com eletricidade.
http://www.mte.gov.br/legislacao/normas_regulamentadoras/
default.asp
NR 10
DW

5. DEWERT – Treinamentos – NR-10 básico 1A

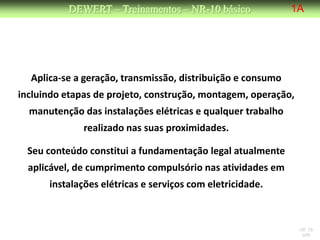

Aplica-se a geração, transmissão, distribuição e consumo
incluindo etapas de projeto, construção, montagem, operação,
manutenção das instalações elétricas e qualquer trabalho
realizado nas suas proximidades.
Seu conteúdo constitui a fundamentação legal atualmente
aplicável, de cumprimento compulsório nas atividades em
instalações elétricas e serviços com eletricidade.
NR 10
DW

6. DEWERT – Treinamentos – NR-10 básico 1A

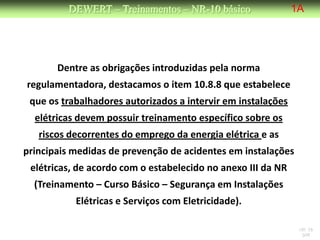

Dentre as obrigações introduzidas pela norma
regulamentadora, destacamos o item 10.8.8 que estabelece
que os trabalhadores autorizados a intervir em instalações
elétricas devem possuir treinamento específico sobre os
riscos decorrentes do emprego da energia elétrica e as
principais medidas de prevenção de acidentes em instalações
elétricas, de acordo com o estabelecido no anexo III da NR
(Treinamento – Curso Básico – Segurança em Instalações
Elétricas e Serviços com Eletricidade).
NR 10
DW

7. DEWERT – Treinamentos – NR-10 básico 1A

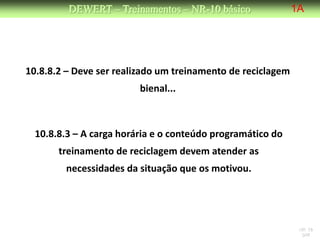

10.8.8.2 – Deve ser realizado um treinamento de reciclagem
bienal...
10.8.8.3 – A carga horária e o conteúdo programático do
treinamento de reciclagem devem atender as
necessidades da situação que os motivou.
NR 10
DW

8. DEWERT – Treinamentos – NR-10 básico 1A
Este curso, é destinado ao treinamento de eletricista, técnicos,
tecnólogos, engenheiros e demais profissionais, capacitando-os
para atuar na identificação e avaliação dos riscos presentes no
ambiente de trabalho e na adoção de medidas preventivas,
objetivando garantir sua segurança e saúde, bem como dos
demais trabalhadores que atuam em instalações elétricas e
serviços com eletricidade.
NR 10
DW

9. DEWERT – Treinamentos – NR-10 básico 1A

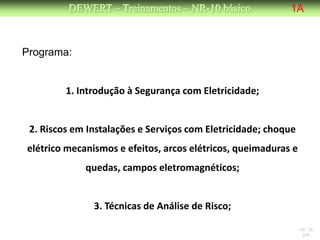

Programa:
1. Introdução à Segurança com Eletricidade;
2. Riscos em Instalações e Serviços com Eletricidade; choque
elétrico mecanismos e efeitos, arcos elétricos, queimaduras e
quedas, campos eletromagnéticos;
3. Técnicas de Análise de Risco;
NR 10
DW

10. DEWERT – Treinamentos – NR-10 básico 1A

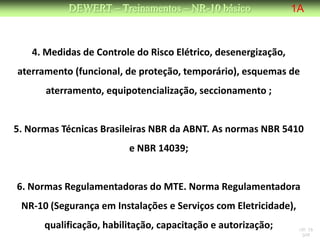

4. Medidas de Controle do Risco Elétrico, desenergização,
aterramento (funcional, de proteção, temporário), esquemas de
aterramento, equipotencialização, seccionamento ;
5. Normas Técnicas Brasileiras NBR da ABNT. As normas NBR 5410
e NBR 14039;
6. Normas Regulamentadoras do MTE. Norma Regulamentadora
NR-10 (Segurança em Instalações e Serviços com Eletricidade),
qualificação, habilitação, capacitação e autorização; NR 10
DW

11. DEWERT – Treinamentos – NR-10 básico 1A

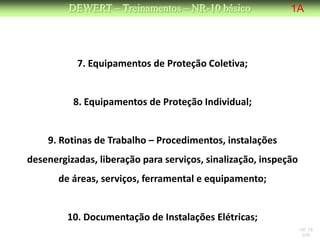

7. Equipamentos de Proteção Coletiva;
8. Equipamentos de Proteção Individual;
9. Rotinas de Trabalho – Procedimentos, instalações
desenergizadas, liberação para serviços, sinalização, inspeção
de áreas, serviços, ferramental e equipamento;
10. Documentação de Instalações Elétricas;
NR 10
DW

12. DEWERT – Treinamentos – NR-10 básico 1A

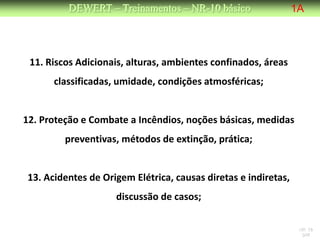

11. Riscos Adicionais, alturas, ambientes confinados, áreas
classificadas, umidade, condições atmosféricas;
12. Proteção e Combate a Incêndios, noções básicas, medidas
preventivas, métodos de extinção, prática;
13. Acidentes de Origem Elétrica, causas diretas e indiretas,
discussão de casos;
NR 10
DW

13. DEWERT – Treinamentos – NR-10 básico 1A

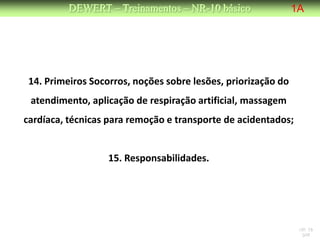

14. Primeiros Socorros, noções sobre lesões, priorização do
atendimento, aplicação de respiração artificial, massagem
cardíaca, técnicas para remoção e transporte de acidentados;
15. Responsabilidades.
NR 10
DW

14. DEWERT – Treinamentos – NR-10 básico 1A

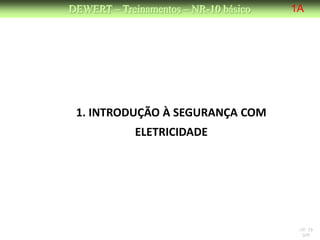

1. INTRODUÇÃO À SEGURANÇA COM
ELETRICIDADE
NR 10
DW

15. DEWERT – Treinamentos – NR-10 básico 1A
As fotos a seguir, são fotos reais. Algumas delas são
históricas e foram realizadas por Charles C. Ebbets no
princípio dos anos 30.
Correspondem a cenas cotidianas de trabalhadores que
participaram da construção de arranha-céus entre 1920 e
1935 em Nova Iorque.
Como poderão ver, as medidas de segurança não existiam
e as fotos serviram para denunciar essa situação.
NR 10
DW

16. DEWERT – Treinamentos – NR-10 básico 1A

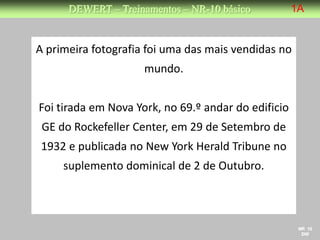

A primeira fotografia foi uma das mais vendidas no
mundo.
Foi tirada em Nova York, no 69.º andar do edificio
GE do Rockefeller Center, em 29 de Setembro de
1932 e publicada no New York Herald Tribune no
suplemento dominical de 2 de Outubro.
NR 10
DW

17. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

18. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

19. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

20. DEWERT – Treinamentos – NR-10 básico 1A

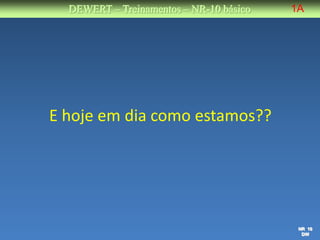

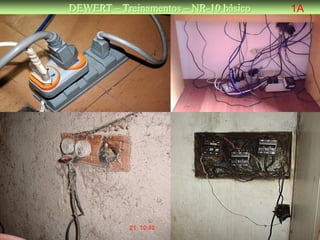

E hoje em dia como estamos??
NR 10
DW

21. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

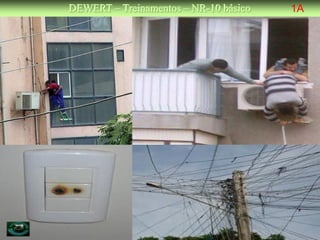

22. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

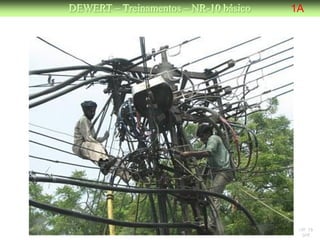

23. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

24. DEWERT – Treinamentos – NR-10 básico 1A

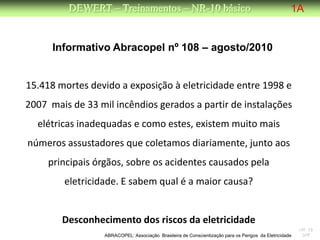

Informativo Abracopel nº 108 – agosto/2010
15.418 mortes devido a exposição à eletricidade entre 1998 e
2007 mais de 33 mil incêndios gerados a partir de instalações
elétricas inadequadas e como estes, existem muito mais
números assustadores que coletamos diariamente, junto aos
principais órgãos, sobre os acidentes causados pela
eletricidade. E sabem qual é a maior causa?
Desconhecimento dos riscos da eletricidade
NR 10
ABRACOPEL: Associação Brasileira de Conscientização para os Perigos da Eletricidade DW

25. DEWERT – Treinamentos – NR-10 básico 1A

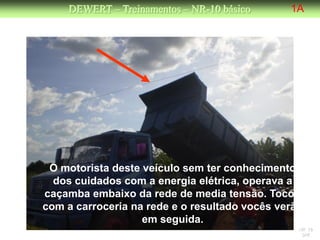

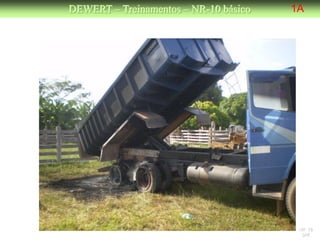

O motorista deste veículo sem ter conhecimento
dos cuidados com a energia elétrica, operava a
caçamba embaixo da rede de media tensão. Tocou
com a carroceria na rede e o resultado vocês verão
em seguida.
NR 10
DW

26. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

27. DEWERT – Treinamentos – NR-10 básico 1A
Este é o motorista, morreu dentro da cabine. NR 10
DW

28. DEWERT – Treinamentos – NR-10 básico 1A
Este era o mecânico que no momento do acidente estava debaixo
do veículo consertando-o
NR 10
DW

29. DEWERT – Treinamentos – NR-10 básico 1A
Este era o amigo do mecânico e morreu também, porque foi tentar
retirar o colega de baixo da caçamba.
NR 10
DW

30. DEWERT – Treinamentos – NR-10 básico 1A
Definições da NR-10
As ferramentas, são consideradas um prolongamento
do corpo, e portanto, não devem entrar na Zona
Contaminada.
Zona de Risco Ponto
Energizado
Zona controlada
NR 10
DW

31. DEWERT – Treinamentos – NR-10 básico 1A

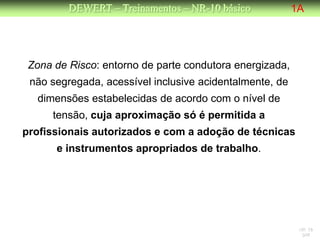

Zona de Risco: entorno de parte condutora energizada,
não segregada, acessível inclusive acidentalmente, de
dimensões estabelecidas de acordo com o nível de
tensão, cuja aproximação só é permitida a
profissionais autorizados e com a adoção de técnicas
e instrumentos apropriados de trabalho.
NR 10
DW

32. DEWERT – Treinamentos – NR-10 básico 1A

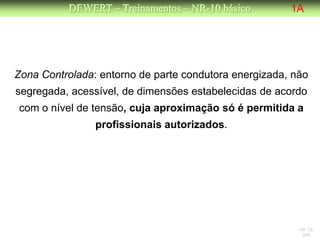

Zona Controlada: entorno de parte condutora energizada, não
segregada, acessível, de dimensões estabelecidas de acordo
com o nível de tensão, cuja aproximação só é permitida a
profissionais autorizados.
NR 10
DW

33. DEWERT – Treinamentos – NR-10 básico 1A
Definições da NR-10

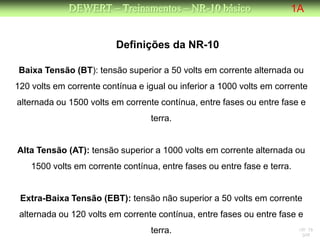

Baixa Tensão (BT): tensão superior a 50 volts em corrente alternada ou
120 volts em corrente contínua e igual ou inferior a 1000 volts em corrente
alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e
terra.
Alta Tensão (AT): tensão superior a 1000 volts em corrente alternada ou
1500 volts em corrente contínua, entre fases ou entre fase e terra.
Extra-Baixa Tensão (EBT): tensão não superior a 50 volts em corrente
alternada ou 120 volts em corrente contínua, entre fases ou entre fase e
terra. NR 10
DW

34. DEWERT – Treinamentos – NR-10 básico 1A

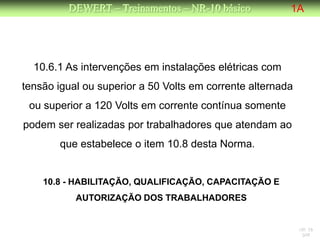

10.6.1 As intervenções em instalações elétricas com
tensão igual ou superior a 50 Volts em corrente alternada
ou superior a 120 Volts em corrente contínua somente
podem ser realizadas por trabalhadores que atendam ao
que estabelece o item 10.8 desta Norma.
10.8 - HABILITAÇÃO, QUALIFICAÇÃO, CAPACITAÇÃO E
AUTORIZAÇÃO DOS TRABALHADORES
NR 10
DW

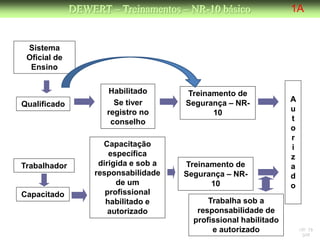

35. DEWERT – Treinamentos – NR-10 básico 1A
Sistema
Oficial de
Ensino
Habilitado Treinamento de
Se tiver Segurança – NR- A
Qualificado
registro no 10 u
conselho t
o
r
Capacitação i
específica z
Trabalhador dirigida e sob a Treinamento de a
responsabilidade Segurança – NR- d
de um 10 o
Capacitado profissional
habilitado e Trabalha sob a
autorizado responsabilidade de
profissional habilitado
e autorizado NR 10
DW

36. DEWERT – Treinamentos – NR-10 básico 1A

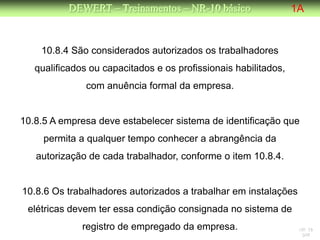

10.8.4 São considerados autorizados os trabalhadores
qualificados ou capacitados e os profissionais habilitados,
com anuência formal da empresa.
10.8.5 A empresa deve estabelecer sistema de identificação que
permita a qualquer tempo conhecer a abrangência da
autorização de cada trabalhador, conforme o item 10.8.4.
10.8.6 Os trabalhadores autorizados a trabalhar em instalações
elétricas devem ter essa condição consignada no sistema de
registro de empregado da empresa. NR 10
DW

37. DEWERT – Treinamentos – NR-10 básico 1A

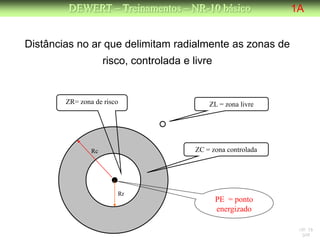

Distâncias no ar que delimitam radialmente as zonas de
risco, controlada e livre
ZR= zona de risco ZL = zona livre
Rc ZC = zona controlada
Rr
PE = ponto
energizado
NR 10
DW

38. DEWERT – Treinamentos – NR-10 básico 1A

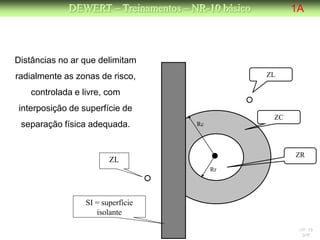

Distâncias no ar que delimitam
radialmente as zonas de risco, ZL
controlada e livre, com
interposição de superfície de
ZC
separação física adequada. Rc
ZR
ZL
Rr
SI = superfície
isolante
NR 10
DW

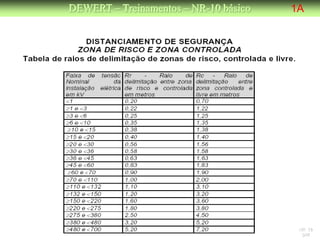

39. DEWERT – Treinamentos – NR-10 básico 1A
NR 10
DW

40. DEWERT – Treinamentos – NR-10 básico 1A
Responda agora ao teste 1 A
