Este documento apresenta um treinamento sobre a Norma Regulamentadora NR-10 para funcionários envolvidos em atividades com energia elétrica em uma obra da Petrobrás/Regap. O treinamento aborda conceitos da NR-10, análise de itens da norma, serviços envolvendo eletricidade na obra e disposições de segurança.

1. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
TREINAMENTO DE
CAPACITAÇÃO – NR-10
OBRA: CARTEIRA DE GASOLINA
PETROBRÁS / REGAP – CONSÓRCIO ANDRADE
GUTIERREZ / MENDES JÚNIOR / KTY.
Realização: Marcelo Ramos

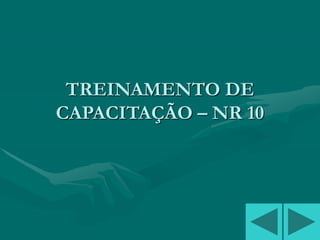

2. TREINAMENTO DE
CAPACITAÇÃO – NR 10

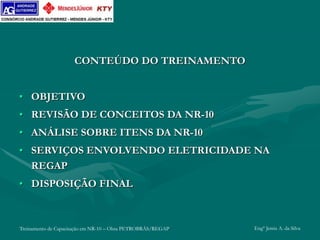

3. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
CONTEÚDO DO TREINAMENTO
• OBJETIVO
• REVISÃO DE CONCEITOS DA NR-10
• ANÁLISE SOBRE ITENS DA NR-10
• SERVIÇOS ENVOLVENDO ELETRICIDADE NA
REGAP
• DISPOSIÇÃO FINAL

4. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

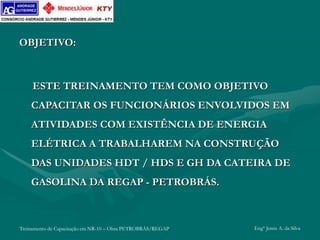

OBJETIVO:
ESTE TREINAMENTO TEM COMO OBJETIVO
CAPACITAR OS FUNCIONÁRIOS ENVOLVIDOS EM
ATIVIDADES COM EXISTÊNCIA DE ENERGIA
ELÉTRICA A TRABALHAREM NA CONSTRUÇÃO
DAS UNIDADES HDT / HDS E GH DA CATEIRA DE
GASOLINA DA REGAP - PETROBRÁS.

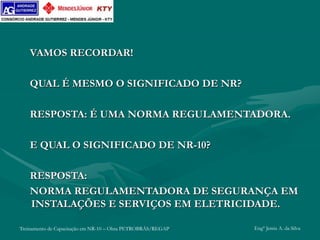

5. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
VAMOS RECORDAR!
QUAL É MESMO O SIGNIFICADO DE NR?
RESPOSTA: É UMA NORMA REGULAMENTADORA.
E QUAL O SIGNIFICADO DE NR-10?
RESPOSTA:
NORMA REGULAMENTADORA DE SEGURANÇA EM
INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE.

6. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
O QUE A NR-10 ESTABELECE?
RESPOSTA:
ESTABELECE OS REQUISITOS E AS CONDIÇÕES
MÍNIMAS, OBJETIVANDO A IMPLEMENTAÇÃO DE
MEDIDAS DE CONTROLE E SISTEMAS
PREVENTIVOS, DE FORMA A GARANTIR A
SEGURANÇA E A SAÚDE DOS TRABALHADORES
QUE, DIRETA OU INDIRETAMENTE, INTERAJAM
EM INSTALAÇÕES ELÉTRICAS E SERVIÇOS COM
ELETRICIDADE.

7. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

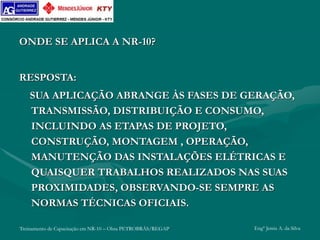

ONDE SE APLICA A NR-10?
RESPOSTA:
SUA APLICAÇÃO ABRANGE ÀS FASES DE GERAÇÃO,
TRANSMISSÃO, DISTRIBUIÇÃO E CONSUMO,
INCLUINDO AS ETAPAS DE PROJETO,
CONSTRUÇÃO, MONTAGEM , OPERAÇÃO,
MANUTENÇÃO DAS INSTALAÇÕES ELÉTRICAS E
QUAISQUER TRABALHOS REALIZADOS NAS SUAS
PROXIMIDADES, OBSERVANDO-SE SEMPRE AS
NORMAS TÉCNICAS OFICIAIS.

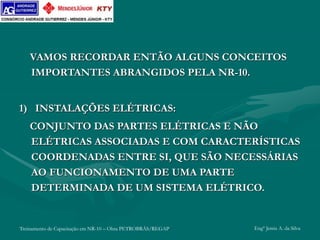

8. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
VAMOS RECORDAR ENTÃO ALGUNS CONCEITOS
IMPORTANTES ABRANGIDOS PELA NR-10.
1) INSTALAÇÕES ELÉTRICAS:
CONJUNTO DAS PARTES ELÉTRICAS E NÃO
ELÉTRICAS ASSOCIADAS E COM CARACTERÍSTICAS
COORDENADAS ENTRE SI, QUE SÃO NECESSÁRIAS
AO FUNCIONAMENTO DE UMA PARTE
DETERMINADA DE UM SISTEMA ELÉTRICO.

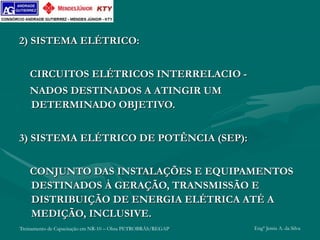

9. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
2) SISTEMA ELÉTRICO:
CIRCUITOS ELÉTRICOS INTERRELACIO -
NADOS DESTINADOS A ATINGIR UM
DETERMINADO OBJETIVO.
3) SISTEMA ELÉTRICO DE POTÊNCIA (SEP):
CONJUNTO DAS INSTALAÇÕES E EQUIPAMENTOS
DESTINADOS À GERAÇÃO, TRANSMISSÃO E
DISTRIBUIÇÃO DE ENERGIA ELÉTRICA ATÉ A
MEDIÇÃO, INCLUSIVE.

10. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

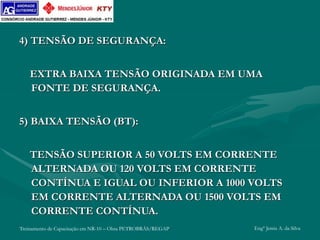

4) TENSÃO DE SEGURANÇA:
EXTRA BAIXA TENSÃO ORIGINADA EM UMA
FONTE DE SEGURANÇA.
5) BAIXA TENSÃO (BT):
TENSÃO SUPERIOR A 50 VOLTS EM CORRENTE
ALTERNADA OU 120 VOLTS EM CORRENTE
CONTÍNUA E IGUAL OU INFERIOR A 1000 VOLTS
EM CORRENTE ALTERNADA OU 1500 VOLTS EM
CORRENTE CONTÍNUA.

11. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

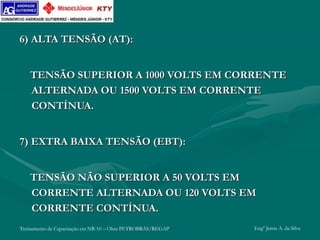

6) ALTA TENSÃO (AT):
TENSÃO SUPERIOR A 1000 VOLTS EM CORRENTE
ALTERNADA OU 1500 VOLTS EM CORRENTE
CONTÍNUA.
7) EXTRA BAIXA TENSÃO (EBT):
TENSÃO NÃO SUPERIOR A 50 VOLTS EM
CORRENTE ALTERNADA OU 120 VOLTS EM
CORRENTE CONTÍNUA.

12. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

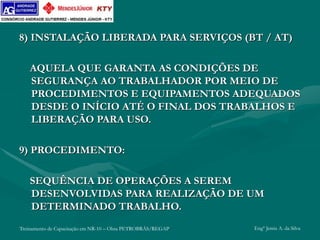

8) INSTALAÇÃO LIBERADA PARA SERVIÇOS (BT / AT)
AQUELA QUE GARANTA AS CONDIÇÕES DE
SEGURANÇA AO TRABALHADOR POR MEIO DE
PROCEDIMENTOS E EQUIPAMENTOS ADEQUADOS
DESDE O INÍCIO ATÉ O FINAL DOS TRABALHOS E
LIBERAÇÃO PARA USO.
9) PROCEDIMENTO:
SEQUÊNCIA DE OPERAÇÕES A SEREM
DESENVOLVIDAS PARA REALIZAÇÃO DE UM
DETERMINADO TRABALHO.

13. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

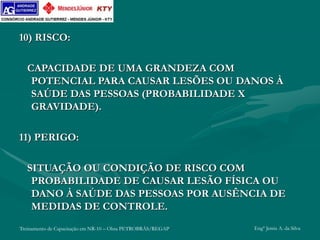

10) RISCO:
CAPACIDADE DE UMA GRANDEZA COM
POTENCIAL PARA CAUSAR LESÕES OU DANOS À
SAÚDE DAS PESSOAS (PROBABILIDADE X
GRAVIDADE).
11) PERIGO:
SITUAÇÃO OU CONDIÇÃO DE RISCO COM
PROBABILIDADE DE CAUSAR LESÃO FÍSICA OU
DANO À SAÚDE DAS PESSOAS POR AUSÊNCIA DE
MEDIDAS DE CONTROLE.

14. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
12) PESSOA ADVERTIDA:
PESSOA INFORMADA OU COM CONHECIMENTO
SUFICIENTE PARA EVITAR OS PERIGOS DA
ELETRICIDADE.
13) SINALIZAÇÃO:
PROCEDIMENTO PADRONIZADO DESTINADO A
ORIENTAR, ALERTAR, AVISAR E ADVERTIR.

15. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

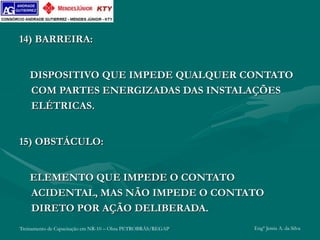

14) BARREIRA:
DISPOSITIVO QUE IMPEDE QUALQUER CONTATO
COM PARTES ENERGIZADAS DAS INSTALAÇÕES
ELÉTRICAS.
15) OBSTÁCULO:
ELEMENTO QUE IMPEDE O CONTATO
ACIDENTAL, MAS NÃO IMPEDE O CONTATO
DIRETO POR AÇÃO DELIBERADA.

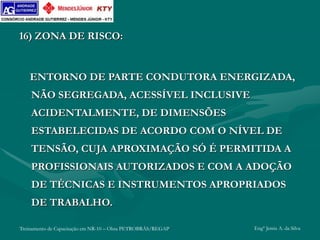

16. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
16) ZONA DE RISCO:
ENTORNO DE PARTE CONDUTORA ENERGIZADA,
NÃO SEGREGADA, ACESSÍVEL INCLUSIVE
ACIDENTALMENTE, DE DIMENSÕES
ESTABELECIDAS DE ACORDO COM O NÍVEL DE
TENSÃO, CUJA APROXIMAÇÃO SÓ É PERMITIDA A
PROFISSIONAIS AUTORIZADOS E COM A ADOÇÃO
DE TÉCNICAS E INSTRUMENTOS APROPRIADOS
DE TRABALHO.

17. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

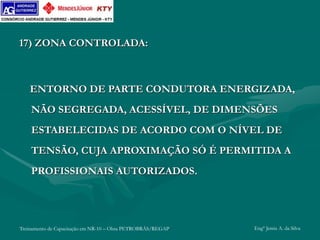

17) ZONA CONTROLADA:
ENTORNO DE PARTE CONDUTORA ENERGIZADA,
NÃO SEGREGADA, ACESSÍVEL, DE DIMENSÕES
ESTABELECIDAS DE ACORDO COM O NÍVEL DE
TENSÃO, CUJA APROXIMAÇÃO SÓ É PERMITIDA A
PROFISSIONAIS AUTORIZADOS.

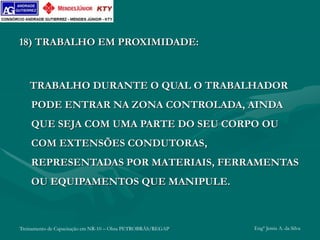

18. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
18) TRABALHO EM PROXIMIDADE:
TRABALHO DURANTE O QUAL O TRABALHADOR
PODE ENTRAR NA ZONA CONTROLADA, AINDA
QUE SEJA COM UMA PARTE DO SEU CORPO OU
COM EXTENSÕES CONDUTORAS,
REPRESENTADAS POR MATERIAIS, FERRAMENTAS
OU EQUIPAMENTOS QUE MANIPULE.

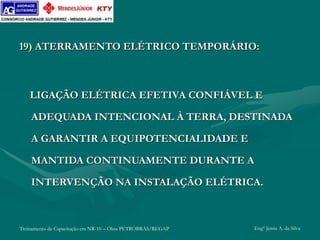

19. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
19) ATERRAMENTO ELÉTRICO TEMPORÁRIO:
LIGAÇÃO ELÉTRICA EFETIVA CONFIÁVEL E
ADEQUADA INTENCIONAL À TERRA, DESTINADA
A GARANTIR A EQUIPOTENCIALIDADE E
MANTIDA CONTINUAMENTE DURANTE A
INTERVENÇÃO NA INSTALAÇÃO ELÉTRICA.

20. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

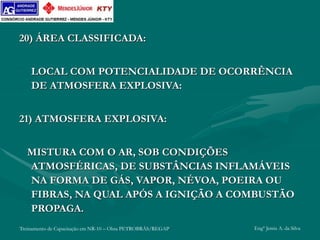

20) ÁREA CLASSIFICADA:
LOCAL COM POTENCIALIDADE DE OCORRÊNCIA
DE ATMOSFERA EXPLOSIVA:
21) ATMOSFERA EXPLOSIVA:
MISTURA COM O AR, SOB CONDIÇÕES
ATMOSFÉRICAS, DE SUBSTÂNCIAS INFLAMÁVEIS
NA FORMA DE GÁS, VAPOR, NÉVOA, POEIRA OU
FIBRAS, NA QUAL APÓS A IGNIÇÃO A COMBUSTÃO
PROPAGA.

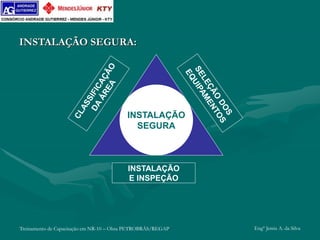

21. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
INSTALAÇÃO SEGURA:
INSTALAÇÃO
SEGURA
INSTALAÇÃO
E INSPEÇÃO

22. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

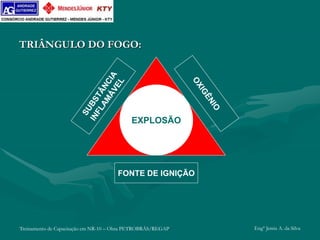

TRIÂNGULO DO FOGO:
EXPLOSÃO
FONTE DE IGNIÇÃO

23. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

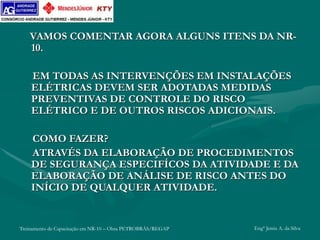

VAMOS COMENTAR AGORA ALGUNS ITENS DA NR-
10.
EM TODAS AS INTERVENÇÕES EM INSTALAÇÕES
ELÉTRICAS DEVEM SER ADOTADAS MEDIDAS
PREVENTIVAS DE CONTROLE DO RISCO
ELÉTRICO E DE OUTROS RISCOS ADICIONAIS.
COMO FAZER?
ATRAVÉS DA ELABORAÇÃO DE PROCEDIMENTOS
DE SEGURANÇA ESPECIFÍCOS DA ATIVIDADE E DA
ELABORAÇÃO DE ANÁLISE DE RISCO ANTES DO
INÍCIO DE QUALQUER ATIVIDADE.

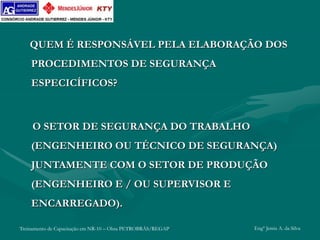

24. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
QUEM É RESPONSÁVEL PELA ELABORAÇÃO DOS
PROCEDIMENTOS DE SEGURANÇA
ESPECICÍFICOS?
O SETOR DE SEGURANÇA DO TRABALHO
(ENGENHEIRO OU TÉCNICO DE SEGURANÇA)
JUNTAMENTE COM O SETOR DE PRODUÇÃO
(ENGENHEIRO E / OU SUPERVISOR E
ENCARREGADO).

25. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
E QUEM É RESPONSÁVEL PELA ELABORAÇÃO DA
APR “ANÁLISE PRELIMINAR DE RISCO”?
TAMBÉM É DE RESPONSABILIDADE DO SETOR DE
SEGURANÇA DO TRABALHO (ENGENHEIRO OU
TÉCNICO DE SEGURANÇA) JUNTAMENTE COM O
SETOR DE PRODUÇÃO (ENGENHEIRO E / OU
SUPERVISOR E ENCARREGADO).

26. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

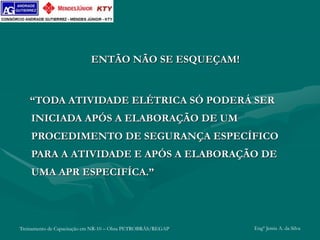

ENTÃO NÃO SE ESQUEÇAM!
“TODA ATIVIDADE ELÉTRICA SÓ PODERÁ SER
INICIADA APÓS A ELABORAÇÃO DE UM
PROCEDIMENTO DE SEGURANÇA ESPECÍFICO
PARA A ATIVIDADE E APÓS A ELABORAÇÃO DE
UMA APR ESPECIFÍCA.”

27. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
ENTÃO APÓS A ELABORAÇÃO DO PROCEDIMENTO
DE SEGURANÇA E DA APR, JÁ PODEMOS INICIAR A
ATIVIDADE EM QUESTÃO?
NÃO. ENTENDIMENTO INCORRETO.

28. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

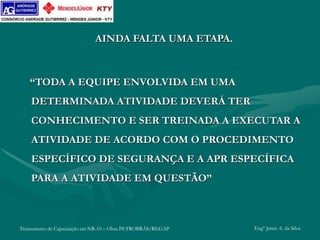

AINDA FALTA UMA ETAPA.
“TODA A EQUIPE ENVOLVIDA EM UMA
DETERMINADA ATIVIDADE DEVERÁ TER
CONHECIMENTO E SER TREINADA A EXECUTAR A
ATIVIDADE DE ACORDO COM O PROCEDIMENTO
ESPECÍFICO DE SEGURANÇA E A APR ESPECÍFICA
PARA A ATIVIDADE EM QUESTÃO”

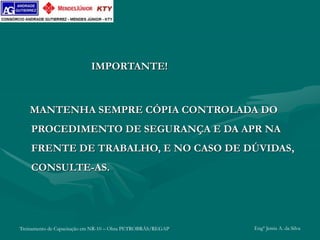

29. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
MANTENHA SEMPRE CÓPIA CONTROLADA DO
PROCEDIMENTO DE SEGURANÇA E DA APR NA
FRENTE DE TRABALHO, E NO CASO DE DÚVIDAS,
CONSULTE-AS.

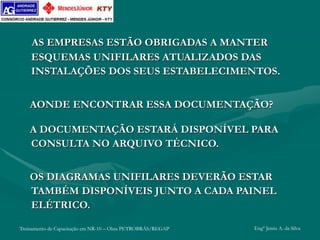

30. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
AS EMPRESAS ESTÃO OBRIGADAS A MANTER
ESQUEMAS UNIFILARES ATUALIZADOS DAS
INSTALAÇÕES DOS SEUS ESTABELECIMENTOS.
AONDE ENCONTRAR ESSA DOCUMENTAÇÃO?
A DOCUMENTAÇÃO ESTARÁ DISPONÍVEL PARA
CONSULTA NO ARQUIVO TÉCNICO.
OS DIAGRAMAS UNIFILARES DEVERÃO ESTAR
TAMBÉM DISPONÍVEIS JUNTO A CADA PAINEL
ELÉTRICO.

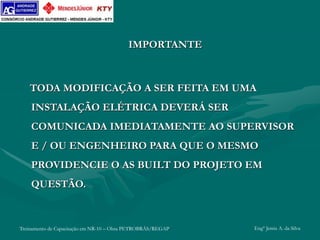

31. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE
TODA MODIFICAÇÃO A SER FEITA EM UMA
INSTALAÇÃO ELÉTRICA DEVERÁ SER
COMUNICADA IMEDIATAMENTE AO SUPERVISOR
E / OU ENGENHEIRO PARA QUE O MESMO
PROVIDENCIE O AS BUILT DO PROJETO EM
QUESTÃO.

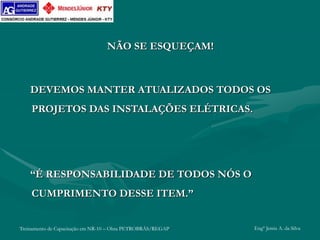

32. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
NÃO SE ESQUEÇAM!
DEVEMOS MANTER ATUALIZADOS TODOS OS
PROJETOS DAS INSTALAÇÕES ELÉTRICAS.
“É RESPONSABILIDADE DE TODOS NÓS O
CUMPRIMENTO DESSE ITEM.”

33. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

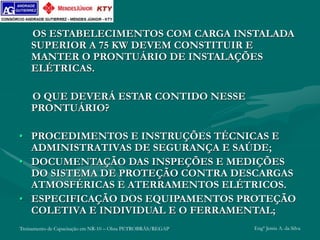

OS ESTABELECIMENTOS COM CARGA INSTALADA
SUPERIOR A 75 KW DEVEM CONSTITUIR E
MANTER O PRONTUÁRIO DE INSTALAÇÕES
ELÉTRICAS.
O QUE DEVERÁ ESTAR CONTIDO NESSE
PRONTUÁRIO?
• PROCEDIMENTOS E INSTRUÇÕES TÉCNICAS E
ADMINISTRATIVAS DE SEGURANÇA E SAÚDE;
• DOCUMENTAÇÃO DAS INSPEÇÕES E MEDIÇÕES
DO SISTEMA DE PROTEÇÃO CONTRA DESCARGAS
ATMOSFÉRICAS E ATERRAMENTOS ELÉTRICOS.
• ESPECIFICAÇÃO DOS EQUIPAMENTOS PROTEÇÃO
COLETIVA E INDIVIDUAL E O FERRAMENTAL;

34. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

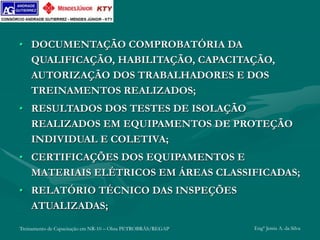

• DOCUMENTAÇÃO COMPROBATÓRIA DA
QUALIFICAÇÃO, HABILITAÇÃO, CAPACITAÇÃO,
AUTORIZAÇÃO DOS TRABALHADORES E DOS
TREINAMENTOS REALIZADOS;
• RESULTADOS DOS TESTES DE ISOLAÇÃO
REALIZADOS EM EQUIPAMENTOS DE PROTEÇÃO
INDIVIDUAL E COLETIVA;
• CERTIFICAÇÕES DOS EQUIPAMENTOS E
MATERIAIS ELÉTRICOS EM ÁREAS CLASSIFICADAS;
• RELATÓRIO TÉCNICO DAS INSPEÇÕES
ATUALIZADAS;

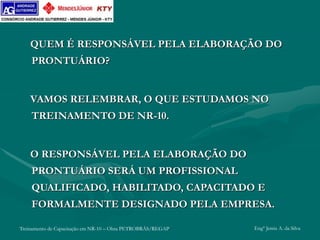

35. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
QUEM É RESPONSÁVEL PELA ELABORAÇÃO DO
PRONTUÁRIO?
VAMOS RELEMBRAR, O QUE ESTUDAMOS NO
TREINAMENTO DE NR-10.
O RESPONSÁVEL PELA ELABORAÇÃO DO
PRONTUÁRIO SERÁ UM PROFISSIONAL
QUALIFICADO, HABILITADO, CAPACITADO E
FORMALMENTE DESIGNADO PELA EMPRESA.

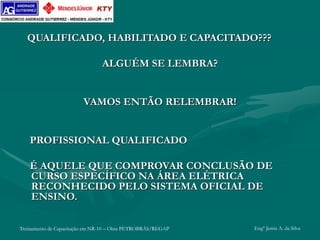

36. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
QUALIFICADO, HABILITADO E CAPACITADO???
ALGUÉM SE LEMBRA?
VAMOS ENTÃO RELEMBRAR!
PROFISSIONAL QUALIFICADO
É AQUELE QUE COMPROVAR CONCLUSÃO DE
CURSO ESPECÍFICO NA ÁREA ELÉTRICA
RECONHECIDO PELO SISTEMA OFICIAL DE
ENSINO.

37. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
PROFISSIONAL HABILITADO
É CONSIDERADO PROFISSIONAL LEGALMENTE
HABILITADO O TRABALHADOR PREVIAMENTE
QUALIFICADO E COM REGISTRO NO
COMPETENTE CONSELHO DE CLASSE (CREA).

38. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
E PROFISSIONAL CAPACITADO?
É O TRABALHADOR QUE EMBORA NÃO TENHA
FREQUENTADO CURSOS REGULARES OU
RECONHECIDOS PELO SISTEMA OFICIAL DE
ENSINO, TORNOU-SE APTO AO EXERCÍCIO DAS
ATIVIDADES ESPECÍFICAS MEDIANTE AQUISIÇÃO
DE CONHECIMENTOS E DESENVOLVIMENTO DE
HABILIDADES.

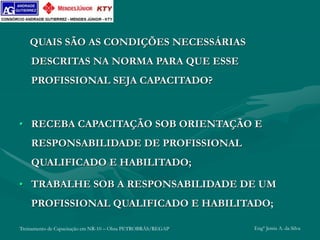

39. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
QUAIS SÃO AS CONDIÇÕES NECESSÁRIAS
DESCRITAS NA NORMA PARA QUE ESSE
PROFISSIONAL SEJA CAPACITADO?
• RECEBA CAPACITAÇÃO SOB ORIENTAÇÃO E
RESPONSABILIDADE DE PROFISSIONAL
QUALIFICADO E HABILITADO;
• TRABALHE SOB A RESPONSABILIDADE DE UM
PROFISSIONAL QUALIFICADO E HABILITADO;

40. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

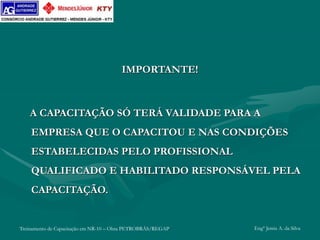

IMPORTANTE!
A CAPACITAÇÃO SÓ TERÁ VALIDADE PARA A
EMPRESA QUE O CAPACITOU E NAS CONDIÇÕES
ESTABELECIDAS PELO PROFISSIONAL
QUALIFICADO E HABILITADO RESPONSÁVEL PELA
CAPACITAÇÃO.

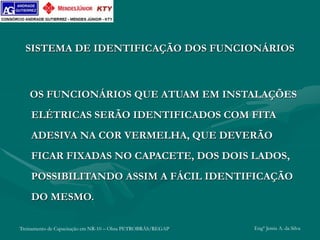

41. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
SISTEMA DE IDENTIFICAÇÃO DOS FUNCIONÁRIOS
OS FUNCIONÁRIOS QUE ATUAM EM INSTALAÇÕES
ELÉTRICAS SERÃO IDENTIFICADOS COM FITA
ADESIVA NA COR VERMELHA, QUE DEVERÃO
FICAR FIXADAS NO CAPACETE, DOS DOIS LADOS,
POSSIBILITANDO ASSIM A FÁCIL IDENTIFICAÇÃO
DO MESMO.

42. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

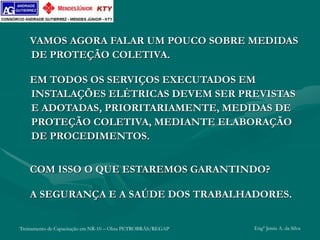

VAMOS AGORA FALAR UM POUCO SOBRE MEDIDAS
DE PROTEÇÃO COLETIVA.
EM TODOS OS SERVIÇOS EXECUTADOS EM
INSTALAÇÕES ELÉTRICAS DEVEM SER PREVISTAS
E ADOTADAS, PRIORITARIAMENTE, MEDIDAS DE
PROTEÇÃO COLETIVA, MEDIANTE ELABORAÇÃO
DE PROCEDIMENTOS.
COM ISSO O QUE ESTAREMOS GARANTINDO?
A SEGURANÇA E A SAÚDE DOS TRABALHADORES.

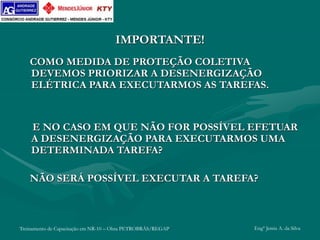

43. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
COMO MEDIDA DE PROTEÇÃO COLETIVA
DEVEMOS PRIORIZAR A DESENERGIZAÇÃO
ELÉTRICA PARA EXECUTARMOS AS TAREFAS.
E NO CASO EM QUE NÃO FOR POSSÍVEL EFETUAR
A DESENERGIZAÇÃO PARA EXECUTARMOS UMA
DETERMINADA TAREFA?
NÃO SERÁ POSSÍVEL EXECUTAR A TAREFA?

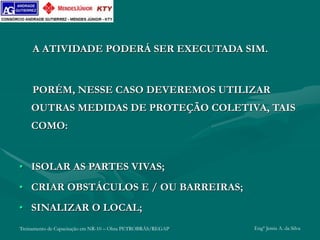

44. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
A ATIVIDADE PODERÁ SER EXECUTADA SIM.
PORÉM, NESSE CASO DEVEREMOS UTILIZAR
OUTRAS MEDIDAS DE PROTEÇÃO COLETIVA, TAIS
COMO:
• ISOLAR AS PARTES VIVAS;
• CRIAR OBSTÁCULOS E / OU BARREIRAS;
• SINALIZAR O LOCAL;

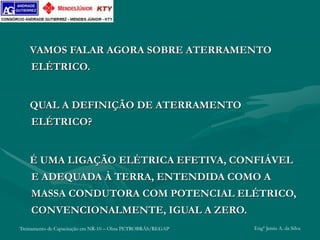

45. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
VAMOS FALAR AGORA SOBRE ATERRAMENTO
ELÉTRICO.
QUAL A DEFINIÇÃO DE ATERRAMENTO
ELÉTRICO?
É UMA LIGAÇÃO ELÉTRICA EFETIVA, CONFIÁVEL
E ADEQUADA À TERRA, ENTENDIDA COMO A
MASSA CONDUTORA COM POTENCIAL ELÉTRICO,
CONVENCIONALMENTE, IGUAL A ZERO.

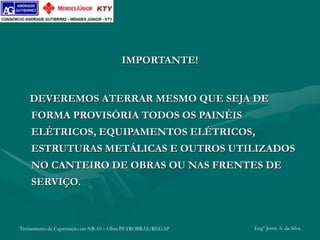

46. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
DEVEREMOS ATERRAR MESMO QUE SEJA DE
FORMA PROVISÓRIA TODOS OS PAINÉIS
ELÉTRICOS, EQUIPAMENTOS ELÉTRICOS,
ESTRUTURAS METÁLICAS E OUTROS UTILIZADOS
NO CANTEIRO DE OBRAS OU NAS FRENTES DE
SERVIÇO.

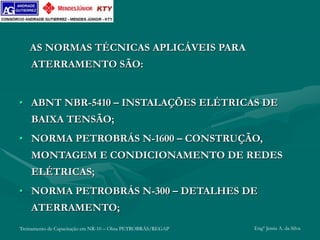

47. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
AS NORMAS TÉCNICAS APLICÁVEIS PARA
ATERRAMENTO SÃO:
• ABNT NBR-5410 – INSTALAÇÕES ELÉTRICAS DE
BAIXA TENSÃO;
• NORMA PETROBRÁS N-1600 – CONSTRUÇÃO,
MONTAGEM E CONDICIONAMENTO DE REDES
ELÉTRICAS;
• NORMA PETROBRÁS N-300 – DETALHES DE
ATERRAMENTO;

48. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

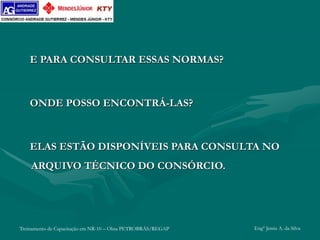

E PARA CONSULTAR ESSAS NORMAS?
ONDE POSSO ENCONTRÁ-LAS?
ELAS ESTÃO DISPONÍVEIS PARA CONSULTA NO
ARQUIVO TÉCNICO DO CONSÓRCIO.

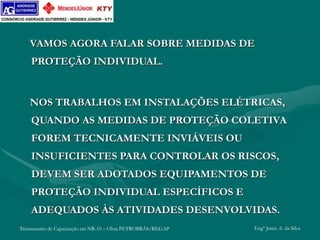

49. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
VAMOS AGORA FALAR SOBRE MEDIDAS DE
PROTEÇÃO INDIVIDUAL.
NOS TRABALHOS EM INSTALAÇÕES ELÉTRICAS,
QUANDO AS MEDIDAS DE PROTEÇÃO COLETIVA
FOREM TECNICAMENTE INVIÁVEIS OU
INSUFICIENTES PARA CONTROLAR OS RISCOS,
DEVEM SER ADOTADOS EQUIPAMENTOS DE
PROTEÇÃO INDIVIDUAL ESPECÍFICOS E
ADEQUADOS ÀS ATIVIDADES DESENVOLVIDAS.

50. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

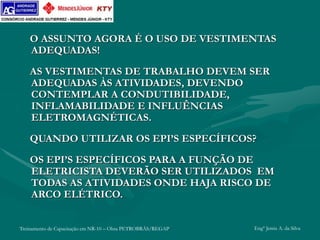

O ASSUNTO AGORA É O USO DE VESTIMENTAS
ADEQUADAS!
AS VESTIMENTAS DE TRABALHO DEVEM SER
ADEQUADAS ÀS ATIVIDADES, DEVENDO
CONTEMPLAR A CONDUTIBILIDADE,
INFLAMABILIDADE E INFLUÊNCIAS
ELETROMAGNÉTICAS.
QUANDO UTILIZAR OS EPI’S ESPECÍFICOS?
OS EPI’S ESPECÍFICOS PARA A FUNÇÃO DE
ELETRICISTA DEVERÃO SER UTILIZADOS EM
TODAS AS ATIVIDADES ONDE HAJA RISCO DE
ARCO ELÉTRICO.

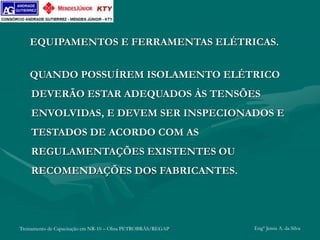

51. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
EQUIPAMENTOS E FERRAMENTAS ELÉTRICAS.
QUANDO POSSUÍREM ISOLAMENTO ELÉTRICO
DEVERÃO ESTAR ADEQUADOS ÀS TENSÕES
ENVOLVIDAS, E DEVEM SER INSPECIONADOS E
TESTADOS DE ACORDO COM AS
REGULAMENTAÇÕES EXISTENTES OU
RECOMENDAÇÕES DOS FABRICANTES.

52. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
OS LOCAIS DE SERVIÇOS ELÉTRICOS SÃO
EXCLUSIVOS PARA ESSA FINALIDADE, SENDO
EXPRESSAMENTE PROIBIDO UTILIZÁ-LOS PARA
ARMAZENAMENTO OU GUARDA DE QUAISQUER
OBJETOS.

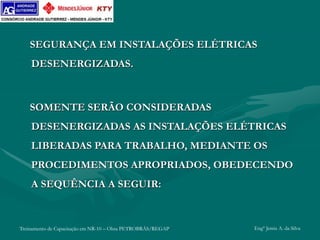

53. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
SEGURANÇA EM INSTALAÇÕES ELÉTRICAS
DESENERGIZADAS.
SOMENTE SERÃO CONSIDERADAS
DESENERGIZADAS AS INSTALAÇÕES ELÉTRICAS
LIBERADAS PARA TRABALHO, MEDIANTE OS
PROCEDIMENTOS APROPRIADOS, OBEDECENDO
A SEQUÊNCIA A SEGUIR:

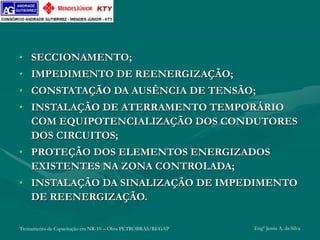

54. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
• SECCIONAMENTO;
• IMPEDIMENTO DE REENERGIZAÇÃO;
• CONSTATAÇÃO DA AUSÊNCIA DE TENSÃO;
• INSTALAÇÃO DE ATERRAMENTO TEMPORÁRIO
COM EQUIPOTENCIALIZAÇÃO DOS CONDUTORES
DOS CIRCUITOS;
• PROTEÇÃO DOS ELEMENTOS ENERGIZADOS
EXISTENTES NA ZONA CONTROLADA;
• INSTALAÇÃO DA SINALIZAÇÃO DE IMPEDIMENTO
DE REENERGIZAÇÃO.

55. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
O ESTADO DE INSTALAÇÃO DESENERGIZADA
DEVE SER MANTIDO ATÉ A AUTORIZAÇÃO PARA
REENERGIZAÇÃO, DEVENDO SER
REENERGIZADA RESPEITANDO A SEGUINTE
SEQUÊNCIA DE PROCEDIMENTOS:

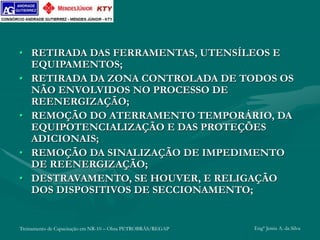

56. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
• RETIRADA DAS FERRAMENTAS, UTENSÍLEOS E
EQUIPAMENTOS;
• RETIRADA DA ZONA CONTROLADA DE TODOS OS
NÃO ENVOLVIDOS NO PROCESSO DE
REENERGIZAÇÃO;
• REMOÇÃO DO ATERRAMENTO TEMPORÁRIO, DA
EQUIPOTENCIALIZAÇÃO E DAS PROTEÇÕES
ADICIONAIS;
• REMOÇÃO DA SINALIZAÇÃO DE IMPEDIMENTO
DE REENERGIZAÇÃO;
• DESTRAVAMENTO, SE HOUVER, E RELIGAÇÃO
DOS DISPOSITIVOS DE SECCIONAMENTO;

57. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
PERMISSÃO DE TRABALHO
A PETROBRÁS SÓ EMITIRÁ CREDENCIAL PARA
REQUISIÇÃO DA PT AOS ELETRICISTAS ,
ENCARREGADOS, E SUPERVISORES DO
CONSÓRCIO QUE ESTIVEREM APTOS E FOREM
AUTORIZADOS CONFORME NR-10.

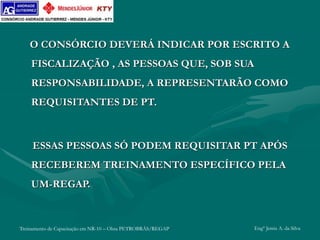

58. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
O CONSÓRCIO DEVERÁ INDICAR POR ESCRITO A
FISCALIZAÇÃO , AS PESSOAS QUE, SOB SUA
RESPONSABILIDADE, A REPRESENTARÃO COMO
REQUISITANTES DE PT.
ESSAS PESSOAS SÓ PODEM REQUISITAR PT APÓS
RECEBEREM TREINAMENTO ESPECÍFICO PELA
UM-REGAP.

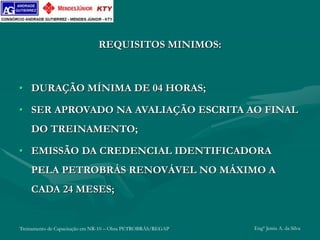

59. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
REQUISITOS MINIMOS:
• DURAÇÃO MÍNIMA DE 04 HORAS;
• SER APROVADO NA AVALIAÇÃO ESCRITA AO FINAL
DO TREINAMENTO;
• EMISSÃO DA CREDENCIAL IDENTIFICADORA
PELA PETROBRÁS RENOVÁVEL NO MÁXIMO A
CADA 24 MESES;

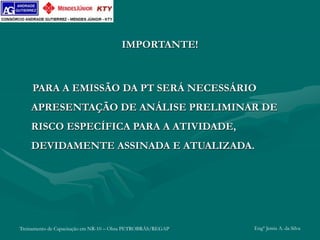

60. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
IMPORTANTE!
PARA A EMISSÃO DA PT SERÁ NECESSÁRIO
APRESENTAÇÃO DE ANÁLISE PRELIMINAR DE
RISCO ESPECÍFICA PARA A ATIVIDADE,
DEVIDAMENTE ASSINADA E ATUALIZADA.

61. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

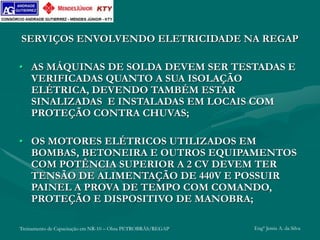

SERVIÇOS ENVOLVENDO ELETRICIDADE NA REGAP
• AS MÁQUINAS DE SOLDA DEVEM SER TESTADAS E
VERIFICADAS QUANTO A SUA ISOLAÇÃO
ELÉTRICA, DEVENDO TAMBÉM ESTAR
SINALIZADAS E INSTALADAS EM LOCAIS COM
PROTEÇÃO CONTRA CHUVAS;
• OS MOTORES ELÉTRICOS UTILIZADOS EM
BOMBAS, BETONEIRA E OUTROS EQUIPAMENTOS
COM POTÊNCIA SUPERIOR A 2 CV DEVEM TER
TENSÃO DE ALIMENTAÇÃO DE 440V E POSSUIR
PAINEL A PROVA DE TEMPO COM COMANDO,
PROTEÇÃO E DISPOSITIVO DE MANOBRA;

62. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

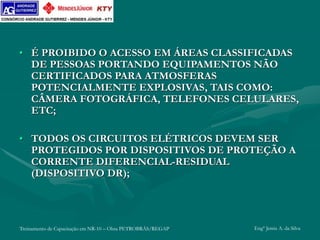

• É PROIBIDO O ACESSO EM ÁREAS CLASSIFICADAS
DE PESSOAS PORTANDO EQUIPAMENTOS NÃO
CERTIFICADOS PARA ATMOSFERAS
POTENCIALMENTE EXPLOSIVAS, TAIS COMO:
CÂMERA FOTOGRÁFICA, TELEFONES CELULARES,
ETC;
• TODOS OS CIRCUITOS ELÉTRICOS DEVEM SER
PROTEGIDOS POR DISPOSITIVOS DE PROTEÇÃO A
CORRENTE DIFERENCIAL-RESIDUAL
(DISPOSITIVO DR);

63. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

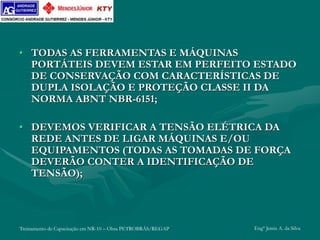

• TODAS AS FERRAMENTAS E MÁQUINAS
PORTÁTEIS DEVEM ESTAR EM PERFEITO ESTADO
DE CONSERVAÇÃO COM CARACTERÍSTICAS DE
DUPLA ISOLAÇÃO E PROTEÇÃO CLASSE II DA
NORMA ABNT NBR-6151;
• DEVEMOS VERIFICAR A TENSÃO ELÉTRICA DA
REDE ANTES DE LIGAR MÁQUINAS E/OU
EQUIPAMENTOS (TODAS AS TOMADAS DE FORÇA
DEVERÃO CONTER A IDENTIFICAÇÃO DE
TENSÃO);

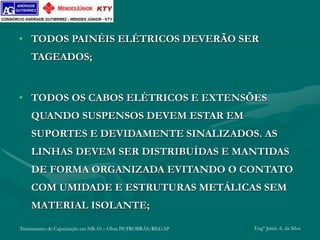

64. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
• TODOS PAINÉIS ELÉTRICOS DEVERÃO SER
TAGEADOS;
• TODOS OS CABOS ELÉTRICOS E EXTENSÕES
QUANDO SUSPENSOS DEVEM ESTAR EM
SUPORTES E DEVIDAMENTE SINALIZADOS. AS
LINHAS DEVEM SER DISTRIBUÍDAS E MANTIDAS
DE FORMA ORGANIZADA EVITANDO O CONTATO
COM UMIDADE E ESTRUTURAS METÁLICAS SEM
MATERIAL ISOLANTE;

65. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva

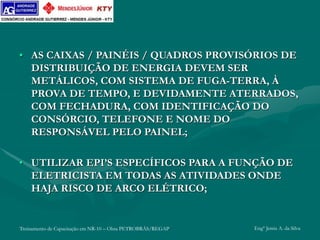

• AS CAIXAS / PAINÉIS / QUADROS PROVISÓRIOS DE
DISTRIBUIÇÃO DE ENERGIA DEVEM SER
METÁLICOS, COM SISTEMA DE FUGA-TERRA, À
PROVA DE TEMPO, E DEVIDAMENTE ATERRADOS,
COM FECHADURA, COM IDENTIFICAÇÃO DO
CONSÓRCIO, TELEFONE E NOME DO
RESPONSÁVEL PELO PAINEL;
• UTILIZAR EPI’S ESPECÍFICOS PARA A FUNÇÃO DE
ELETRICISTA EM TODAS AS ATIVIDADES ONDE
HAJA RISCO DE ARCO ELÉTRICO;

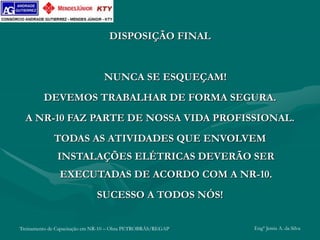

66. Treinamento de Capacitação em NR-10 – Obra PETROBRÁS/REGAP Engº Jemis A. da Silva
DISPOSIÇÃO FINAL
NUNCA SE ESQUEÇAM!
DEVEMOS TRABALHAR DE FORMA SEGURA.
A NR-10 FAZ PARTE DE NOSSA VIDA PROFISSIONAL.
TODAS AS ATIVIDADES QUE ENVOLVEM
INSTALAÇÕES ELÉTRICAS DEVERÃO SER
EXECUTADAS DE ACORDO COM A NR-10.
SUCESSO A TODOS NÓS!
