3. História
Apesar dos fenômenos elétricos já serem observados
há muitos anos, considera-se que a história da
eletricidade somente teve início com Benjamin Franklin
quando, em 1572, ele conseguiu provar ser capaz de
“domar o raio”.

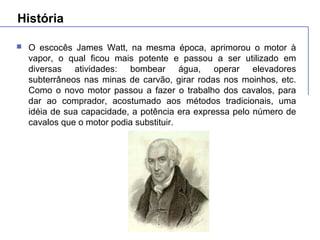

4. História
O escocês James Watt, na mesma época, aprimorou o motor à
vapor, o qual ficou mais potente e passou a ser utilizado em
diversas atividades: bombear água, operar elevadores
subterrâneos nas minas de carvão, girar rodas nos moinhos, etc.
Como o novo motor passou a fazer o trabalho dos cavalos, para
dar ao comprador, acostumado aos métodos tradicionais, uma
idéia de sua capacidade, a potência era expressa pelo número de
cavalos que o motor podia substituir.

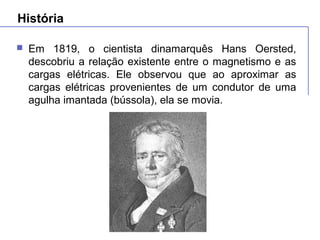

5. História
Em 1819, o cientista dinamarquês Hans Oersted,
descobriu a relação existente entre o magnetismo e as
cargas elétricas. Ele observou que ao aproximar as
cargas elétricas provenientes de um condutor de uma
agulha imantada (bússola), ela se movia.

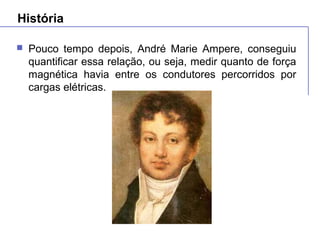

6. História
Pouco tempo depois, André Marie Ampere, conseguiu
quantificar essa relação, ou seja, medir quanto de força
magnética havia entre os condutores percorridos por
cargas elétricas.
7. História
Nesse mesmo período, Alessandro Volta inventou a
bateria ou pilha elétrica. Volta se baseou nos estudos
realizados por Luigi Galvani, que observou que quando
inseria um fio de cobre no nervo da coxa de uma rã
(morta), que estava em contato com um suporte de
ferro havia contração dos músculos da perna. Fez a
experiência com outros metais, até chegar ao zinco e
prata.
Alessandro Volta
Luigi Galvani
8. História
Em 1827, Georg Simon Ohm, experimentando
diferentes espessuras e comprimentos de fios, acabou
descobrindo relações matemáticas, envolvendo essas
dimensões, definindo com isso a “resistência elétrica”.

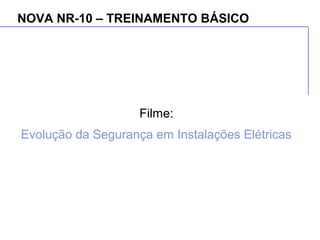

9. NOVA NR-10 – TREINAMENTO BÁSICO
Filme:
Evolução da Segurança em Instalações Elétricas
10. NOVA NR-10 – TREINAMENTO BÁSICO
Histórico:
09 de fevereiro de 2000:
Formação do Grupo de Trabalho Tripartite de revisão
da NR-10, tem por objetivo a elaboração de proposta
de texto final para a Norma Regulamentadora n.º 10
08 de dezembro de 2004:
Texto final aprovado, entrando em vigor a partir desta
data.
11. NOVA NR-10 – TREINAMENTO BÁSICO
Composição:
1. Governamental:
Ministerio do Trabalho e Emprego - MTE
Secretaria de Relações do Trabalho e Emprego - SRTE / SP
FUNDACENTRO
Agência Nacional de Energia Elétrica - ANEEL
2. Bancada Patronal:
Associação Brasileira da Indústria Química - ABIQUIM
Centrais Elétricas do Norte do Brasil SA - ELETRONORTE
Instituto Brasileiro de Siderurgia - IBS
Companhia de Eletricidade do Estado da Bahia - COELBA
3. Bancada dos Trabalhadores:
Fundação Nacional do Urbanitários - FNU/CUT
Confederação Geral dos Trabalhadores - CGT
Força Sindical - FS
Social Democracia Sindical – SDS
12. NOVA NR-10 – TREINAMENTO BÁSICO
Convidados:
CONFEA
Conselho Federal de Engenharia, Arquitetura e Agronomia
13. NOVA NR-10 – TREINAMENTO BÁSICO
Norma Antiga Norma Revisada
10.1. OBJETIVO E CAMPO DE APLICAÇÃO
10.2. INSTALAÇÕES
10.3. SERVIÇOS
10.4. PESSOAL
10.1. OBJETIVO E CAMPO DE APLICAÇÃO
10.2. MEDIDAS DE CONTROLE
10.3. SEGURANÇA EM PROJETOS
10.4. SEGURANÇA NA CONSTRUÇÃO, MONTAGEM,
OPERAÇÃO E MANUTENÇÃO
10.5. SEGURANÇA EM INSTALAÇÕES DESENERGIZADAS
10.6. SEGURANÇA EM INSTALAÇÕES ENERGIZADAS
10.7. TRABALHO ENVOLVENDO ALTA TENSÃO
10.8. HABILITAÇÃO, QUALIFICAÇÃO, CAPACITAÇÃO E
AUTORIZAÇÃO DOS TRABALHADORES.
10.9. PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO
10.10. SINALIZAÇÃO DE SEGURANÇA
10.11. PROCEDIMENTOS DE TRABALHO;
10.12. SITUAÇÃO DE EMERGÊNCIA;
10.13. RESPONSABILIDADES;
10.14. DISPOSIÇÕES FINAIS.
GLOSSÁRIO.
ANEXO II - ZONA DE RISCO E ZONA CONTROLADA;
ANEXO III – TREINAMENTO
ANEXO IV – PRAZOS PARA CUMPRIMENTO.

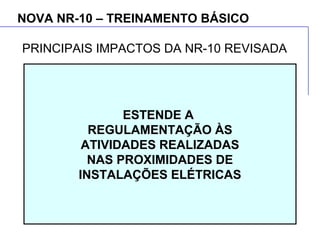

14. NOVA NR-10 – TREINAMENTO BÁSICO
ESTENDE A
REGULAMENTAÇÃO ÀS
ATIVIDADES REALIZADAS
NAS PROXIMIDADES DE
INSTALAÇÕES ELÉTRICAS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
15. NOVA NR-10 – TREINAMENTO BÁSICO
ESTABELECE DIRETRIZES
BÁSICAS PARA
IMPLEMENTAÇÃO DAS
MEDIDAS DE CONTROLE E
SISTEMAS PREVENTIVOS
AO RISCO ELÉTRICO
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
16. NOVA NR-10 – TREINAMENTO BÁSICO
CRIA O “PRONTUÁRIO DAS
INSTALAÇÕES ELÉTRICAS”
DE FORMA A ORGANIZAR
TODOS OS DOCUMENTOS
DA INSTALAÇÃO E
REGISTROS DE
PROFISSIONAIS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

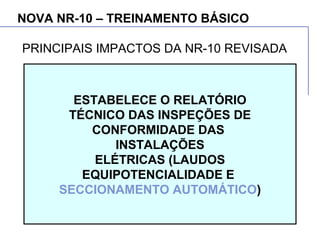

17. NOVA NR-10 – TREINAMENTO BÁSICO
ESTABELECE O RELATÓRIO
TÉCNICO DAS INSPEÇÕES DE
CONFORMIDADE DAS
INSTALAÇÕES
ELÉTRICAS (LAUDOS
EQUIPOTENCIALIDADE E
SECCIONAMENTO AUTOMÁTICO)
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

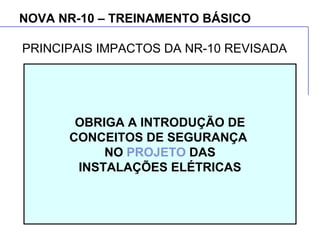

18. NOVA NR-10 – TREINAMENTO BÁSICO
OBRIGA A INTRODUÇÃO DE
CONCEITOS DE SEGURANÇA
NO PROJETO DAS
INSTALAÇÕES ELÉTRICAS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

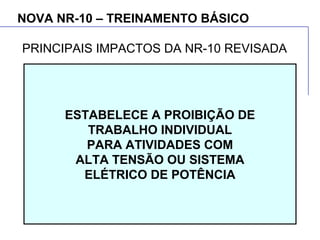

19. NOVA NR-10 – TREINAMENTO BÁSICO
ESTABELECE A PROIBIÇÃO DE
TRABALHO INDIVIDUAL
PARA ATIVIDADES COM
ALTA TENSÃO OU SISTEMA
ELÉTRICO DE POTÊNCIA
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
20. NOVA NR-10 – TREINAMENTO BÁSICO
DEFINE O ENTENDIMENTO
QUANTO A PROFISSIONAIS
“QUALIFICADOS”,
“HABILITADOS”,
“AUTORIZADOS” E
“CAPACITADOS”
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
21. NOVA NR-10 – TREINAMENTO BÁSICO
TORNA OBRIGATÓRIO:
A ELABORAÇÃO DE PROCEDIMENTOS
OPERACIONAIS;
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

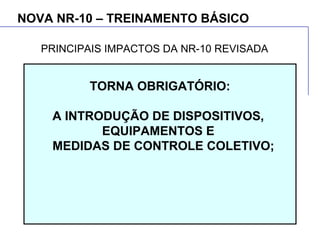

22. NOVA NR-10 – TREINAMENTO BÁSICO
TORNA OBRIGATÓRIO:
A INTRODUÇÃO DE DISPOSITIVOS,
EQUIPAMENTOS E
MEDIDAS DE CONTROLE COLETIVO;
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

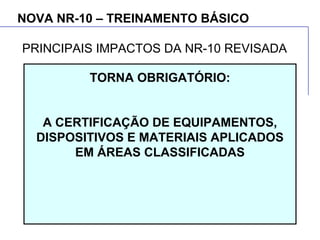

23. NOVA NR-10 – TREINAMENTO BÁSICO
TORNA OBRIGATÓRIO:
A CERTIFICAÇÃO DE EQUIPAMENTOS,
DISPOSITIVOS E MATERIAIS APLICADOS
EM ÁREAS CLASSIFICADAS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

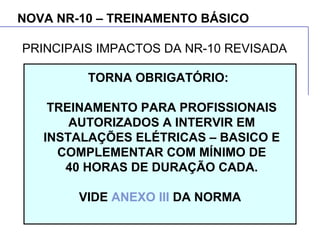

24. NOVA NR-10 – TREINAMENTO BÁSICO
TORNA OBRIGATÓRIO:
TREINAMENTO PARA PROFISSIONAIS
AUTORIZADOS A INTERVIR EM
INSTALAÇÕES ELÉTRICAS – BASICO E
COMPLEMENTAR COM MÍNIMO DE
40 HORAS DE DURAÇÃO CADA.
VIDE ANEXO III DA NORMA
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

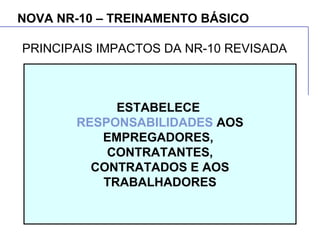

25. NOVA NR-10 – TREINAMENTO BÁSICO
ESTABELECE
RESPONSABILIDADES AOS
EMPREGADORES,
CONTRATANTES,
CONTRATADOS E AOS
TRABALHADORES
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

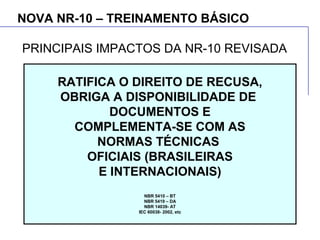

26. NOVA NR-10 – TREINAMENTO BÁSICO
RATIFICA O DIREITO DE RECUSA,
OBRIGA A DISPONIBILIDADE DE
DOCUMENTOS E
COMPLEMENTA-SE COM AS
NORMAS TÉCNICAS
OFICIAIS (BRASILEIRAS
E INTERNACIONAIS)
NBR 5410 – BT
NBR 5419 – DA
NBR 14039- AT
IEC 60038- 2002, etc
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

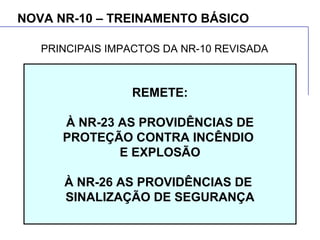

27. NOVA NR-10 – TREINAMENTO BÁSICO
REMETE:
À NR-23 AS PROVIDÊNCIAS DE
PROTEÇÃO CONTRA INCÊNDIO
E EXPLOSÃO
À NR-26 AS PROVIDÊNCIAS DE
SINALIZAÇÃO DE SEGURANÇA
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

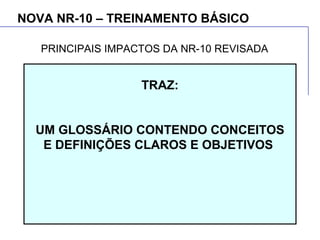

28. NOVA NR-10 – TREINAMENTO BÁSICO
TRAZ:
UM GLOSSÁRIO CONTENDO CONCEITOS
E DEFINIÇÕES CLAROS E OBJETIVOS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
29. NOVA NR-10 – TREINAMENTO BÁSICO
PRAZOS
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

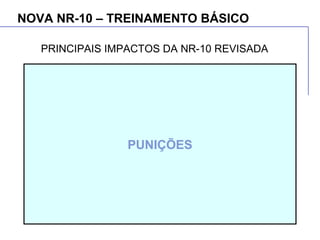

30. NOVA NR-10 – TREINAMENTO BÁSICO
PUNIÇÕES
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

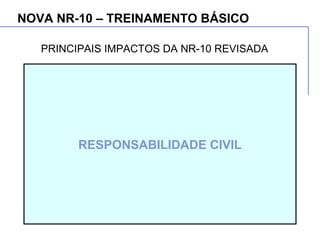

31. NOVA NR-10 – TREINAMENTO BÁSICO
RESPONSABILIDADE CIVIL
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

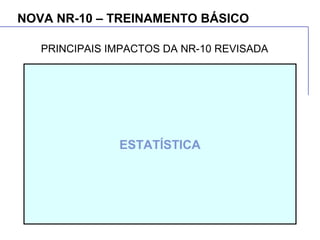

32. NOVA NR-10 – TREINAMENTO BÁSICO
ESTATÍSTICA
PRINCIPAIS IMPACTOS DA NR-10 REVISADA

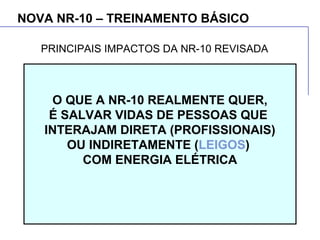

33. NOVA NR-10 – TREINAMENTO BÁSICO
O QUE A NR-10 REALMENTE QUER,
É SALVAR VIDAS DE PESSOAS QUE
INTERAJAM DIRETA (PROFISSIONAIS)
OU INDIRETAMENTE (LEIGOS)
COM ENERGIA ELÉTRICA
PRINCIPAIS IMPACTOS DA NR-10 REVISADA
34. NOVA NR-10 – TREINAMENTO BÁSICO
2. Risco em instalações elétricas
O Filme: Os Sete Passos Que Salvam Vidas

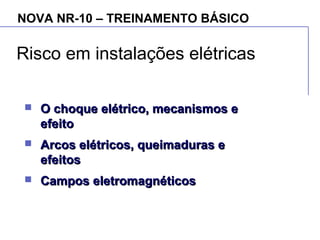

35. NOVA NR-10 – TREINAMENTO BÁSICO
Risco em instalações elétricas
O choque elétrico, mecanismos eO choque elétrico, mecanismos e
efeitoefeito
Arcos elétricos, queimaduras eArcos elétricos, queimaduras e
efeitosefeitos
Campos eletromagnéticosCampos eletromagnéticos
36. NOVA NR-10 – TREINAMENTO BÁSICO

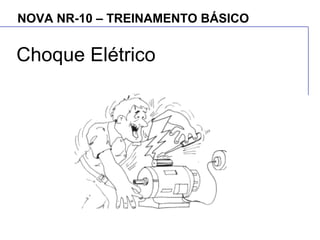

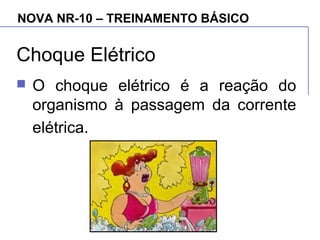

Choque Elétrico
O choque elétrico é a reação do
organismo à passagem da corrente
elétrica.

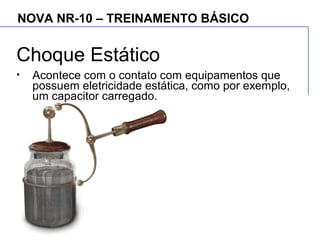

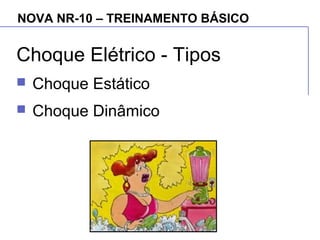

40. NOVA NR-10 – TREINAMENTO BÁSICO
Choque Estático
• Acontece com o contato com equipamentos que
possuem eletricidade estática, como por exemplo,
um capacitor carregado.
41. NOVA NR-10 – TREINAMENTO BÁSICO

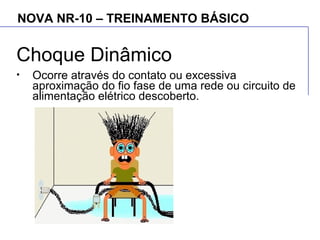

Choque Dinâmico
• Ocorre através do contato ou excessiva
aproximação do fio fase de uma rede ou circuito de
alimentação elétrico descoberto.

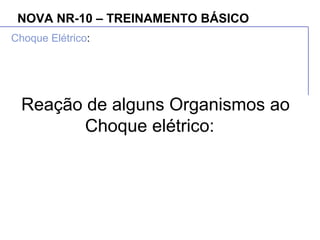

42. NOVA NR-10 – TREINAMENTO BÁSICO
Choque Elétrico:
Reação de alguns Organismos ao
Choque elétrico:
43. NOVA NR-10 – TREINAMENTO BÁSICO

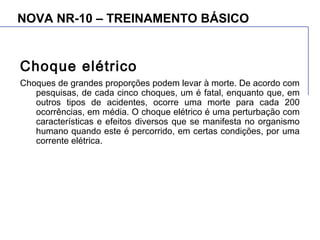

Choque elétrico
Choques de grandes proporções podem levar à morte. De acordo com
pesquisas, de cada cinco choques, um é fatal, enquanto que, em
outros tipos de acidentes, ocorre uma morte para cada 200
ocorrências, em média. O choque elétrico é uma perturbação com
características e efeitos diversos que se manifesta no organismo
humano quando este é percorrido, em certas condições, por uma
corrente elétrica.

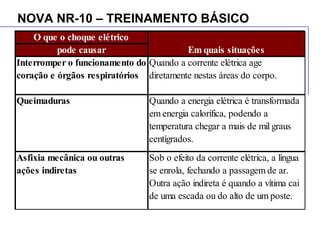

44. NOVA NR-10 – TREINAMENTO BÁSICO
O que o choque elétrico
pode causar
Interromper o funcionamento do
coração e órgãos respiratórios
Quando a corrente elétrica age
diretamente nestas áreas do corpo.
Queimaduras Quando a energia elétrica é transformada
em energia calorífica, podendo a
temperatura chegar a mais de mil graus
centígrados.
Asfixia mecânica ou outras
ações indiretas
Sob o efeito da corrente elétrica, a língua
se enrola, fechando a passagem de ar.
Outra ação indireta é quando a vítima cai
de uma escada ou do alto de um poste.
Em quais situações

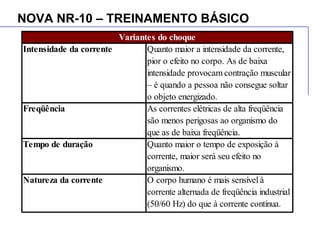

45. NOVA NR-10 – TREINAMENTO BÁSICO
Intensidade da corrente Quanto maior a intensidade da corrente,
pior o efeito no corpo. As de baixa
intensidade provocam contração muscular
– é quando a pessoa não consegue soltar
o objeto energizado.
Freqüência As correntes elétricas de alta freqüência
são menos perigosas ao organismo do
que as de baixa freqüência.
Tempo de duração Quanto maior o tempo de exposição à
corrente, maior será seu efeito no
organismo.
Natureza da corrente O corpo humano é mais sensível à
corrente alternada de freqüência industrial
(50/60 Hz) do que à corrente contínua.
Variantes do choque

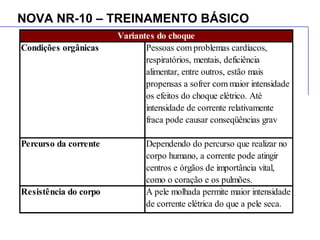

46. NOVA NR-10 – TREINAMENTO BÁSICO
Condições orgânicas Pessoas com problemas cardíacos,
respiratórios, mentais, deficiência
alimentar, entre outros, estão mais
propensas a sofrer com maior intensidade
os efeitos do choque elétrico. Até
intensidade de corrente relativamente
fraca pode causar conseqüências grav

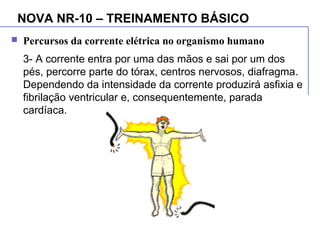

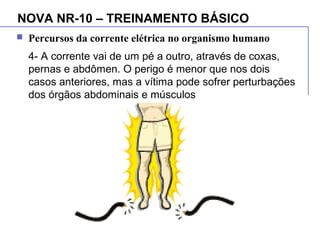

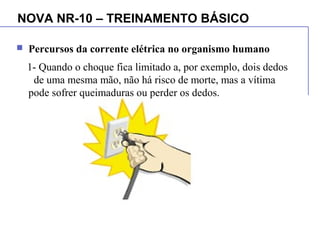

Percurso da corrente Dependendo do percurso que realizar no
corpo humano, a corrente pode atingir
centros e órgãos de importância vital,
como o coração e os pulmões.
Resistência do corpo A pele molhada permite maior intensidade
de corrente elétrica do que a pele seca.
Variantes do choque

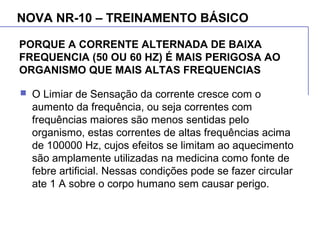

47. PORQUE A CORRENTE ALTERNADA DE BAIXA
FREQUENCIA (50 OU 60 HZ) É MAIS PERIGOSA AO
ORGANISMO QUE MAIS ALTAS FREQUENCIAS
O Limiar de Sensação da corrente cresce com o
aumento da frequência, ou seja correntes com
frequências maiores são menos sentidas pelo
organismo, estas correntes de altas frequências acima
de 100000 Hz, cujos efeitos se limitam ao aquecimento
são amplamente utilizadas na medicina como fonte de
febre artificial. Nessas condições pode se fazer circular
ate 1 A sobre o corpo humano sem causar perigo.
NOVA NR-10 – TREINAMENTO BÁSICO

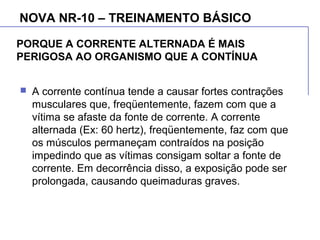

48. PORQUE A CORRENTE ALTERNADA É MAIS
PERIGOSA AO ORGANISMO QUE A CONTÍNUA
A corrente contínua tende a causar fortes contrações
musculares que, freqüentemente, fazem com que a
vítima se afaste da fonte de corrente. A corrente
alternada (Ex: 60 hertz), freqüentemente, faz com que
os músculos permaneçam contraídos na posição
impedindo que as vítimas consigam soltar a fonte de
corrente. Em decorrência disso, a exposição pode ser
prolongada, causando queimaduras graves.
NOVA NR-10 – TREINAMENTO BÁSICO
49. CONSIDERAÇÕES SOBRE RESISTÊNCIA ELÉTRICA
Resistência: Capacidade de deter ou tornar mais lento o
fluxo da corrente elétrica;
Boa parte da resistência elétrica concentra-se na pele
(esse é o motivo pelo qual boa parte das queimaduras
ocorrem na pele no caso de choque elétrico);
Resistência média da pele fina e molhada é 40 vezes
menor que a pele grossa e seca;
Quando a pele apresenta perfurações ou escoriações,
ou quando a corrente é aplicada sobre membranas
mucosas úmidas (boca, língua), a resistência é bem
menor que em situações normais;
NOVA NR-10 – TREINAMENTO BÁSICO
50. NOVA NR-10 – TREINAMENTO BÁSICO
Percursos da corrente elétrica no organismo humano
1- Quando o choque fica limitado a, por exemplo, dois dedos
de uma mesma mão, não há risco de morte, mas a vítima
pode sofrer queimaduras ou perder os dedos.
51. NOVA NR-10 – TREINAMENTO BÁSICO
Percursos da corrente elétrica no organismo humano
2- A corrente entra por uma das mãos e sai pela outra,
percorrendo o tórax. É um dos percursos mais
perigosos. Dependendo da intensidade de corrente,
pode ocasionar parada cardíaca
52. NOVA NR-10 – TREINAMENTO BÁSICO
Percursos da corrente elétrica no organismo humano
3- A corrente entra por uma das mãos e sai por um dos
pés, percorre parte do tórax, centros nervosos, diafragma.
Dependendo da intensidade da corrente produzirá asfixia e
fibrilação ventricular e, consequentemente, parada
cardíaca.
53. NOVA NR-10 – TREINAMENTO BÁSICO
Percursos da corrente elétrica no organismo humano
4- A corrente vai de um pé a outro, através de coxas,
pernas e abdômen. O perigo é menor que nos dois
casos anteriores, mas a vítima pode sofrer perturbações
dos órgãos abdominais e músculos
54. NOVA NR-10 – TREINAMENTO BÁSICO

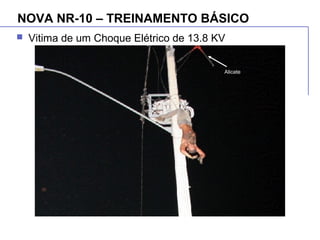

Vitima de um Choque Elétrico de 13.8 KV
55. NOVA NR-10 – TREINAMENTO BÁSICO
Vitima de um Choque Elétrico de 13.8 KV
Alicate

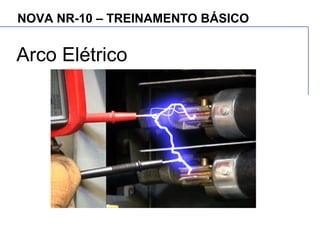

58. NOVA NR-10 – TREINAMENTO BÁSICO

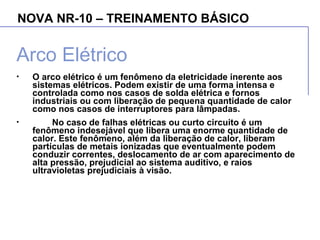

Arco Elétrico
• O arco elétrico é um fenômeno da eletricidade inerente aos
sistemas elétricos. Podem existir de uma forma intensa e
controlada como nos casos de solda elétrica e fornos
industriais ou com liberação de pequena quantidade de calor
como nos casos de interruptores para lâmpadas.
• No caso de falhas elétricas ou curto circuito é um
fenômeno indesejável que libera uma enorme quantidade de
calor. Este fenômeno, além da liberação de calor, liberam
partículas de metais ionizadas que eventualmente podem
conduzir correntes, deslocamento de ar com aparecimento de
alta pressão, prejudicial ao sistema auditivo, e raios
ultravioletas prejudiciais à visão.
59. NOVA NR-10 – TREINAMENTO BÁSICO

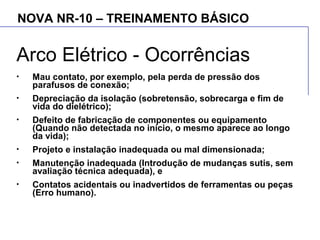

Arco Elétrico - Ocorrências
• Mau contato, por exemplo, pela perda de pressão dos
parafusos de conexão;
• Depreciação da isolação (sobretensão, sobrecarga e fim de
vida do dielétrico);
• Defeito de fabricação de componentes ou equipamento
(Quando não detectada no início, o mesmo aparece ao longo
da vida);
• Projeto e instalação inadequada ou mal dimensionada;
• Manutenção inadequada (Introdução de mudanças sutis, sem
avaliação técnica adequada), e
• Contatos acidentais ou inadvertidos de ferramentas ou peças
(Erro humano).
60. NOVA NR-10 – TREINAMENTO BÁSICO
Arco Elétrico
• Possíveis Origens
Curto Circuito
Instalação de Disjuntor
Inserir ou remover o disjuntor num circuito ativo
Ferramenta de mão causando curto entre duas fases
Eletricista experiente realizando manutenção c/ cabos energizados
Não uso de ferramentas de medições adequadas
Medição entre fases com um amperímetro em série
Medição de continuidade em um circuito “vivo”, com ferramentas que não
suportam tensão
Transiente de alta tensão
Surto de alta tensão na linha podem causar um spark / arco
Surto de 8KV em uma linha de 480V
61. NOVA NR-10 – TREINAMENTO BÁSICO

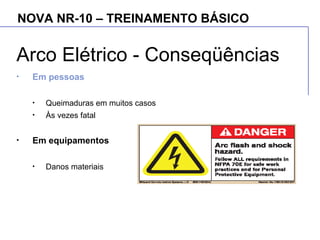

Arco Elétrico - Conseqüências
• Em pessoas
• Queimaduras em muitos casos
• Às vezes fatal
• Em equipamentos
• Danos materiais

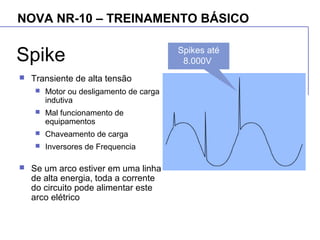

62. NOVA NR-10 – TREINAMENTO BÁSICO
Spike
Transiente de alta tensão
Motor ou desligamento de carga
indutiva
Mal funcionamento de
equipamentos
Chaveamento de carga
Inversores de Frequencia
Se um arco estiver em uma linha
de alta energia, toda a corrente
do circuito pode alimentar este
arco elétrico
Spikes até
8.000V

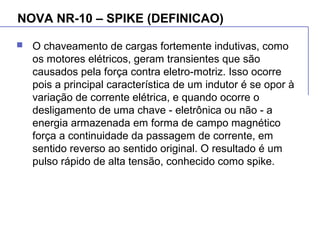

63. NOVA NR-10 – SPIKE (DEFINICAO)
O chaveamento de cargas fortemente indutivas, como
os motores elétricos, geram transientes que são
causados pela força contra eletro-motriz. Isso ocorre
pois a principal característica de um indutor é se opor à
variação de corrente elétrica, e quando ocorre o
desligamento de uma chave - eletrônica ou não - a
energia armazenada em forma de campo magnético
força a continuidade da passagem de corrente, em
sentido reverso ao sentido original. O resultado é um
pulso rápido de alta tensão, conhecido como spike.
64. NOVA NR-10 – SPIKE
Quando há transientes em circuitos de alta energia,
eles tendem a ser mais perigosos porque esses
circuitos podem transmitir correntes intensas. Se um
transiente causar um arco, a alta corrente tem
condições de mantê-lo, e produz uma avaria ou
explosão que ocorre quando o ar circundante se torna
ionizado e condutivo. O resultado é uma explosão de
arco, um evento que causa mais lesões a cada ano do
que o risco de choque elétrico, tão conhecido.

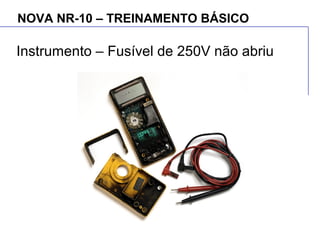

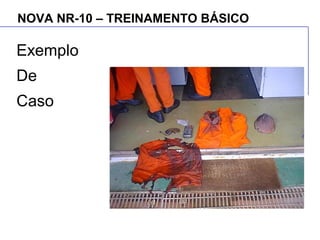

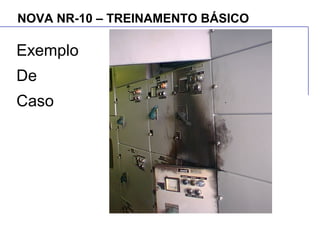

68. NOVA NR-10 – TREINAMENTO BÁSICO
Instrumento – Fusível de 250V não abriu
69. NOVA NR-10 – TREINAMENTO BÁSICO
Ponteiras
derretidas
Fusível de
250V não
abriu a
tempo
Multímetro inadequado usado em um circuito
de Potência
Pontas de teste de
baixa qualidade
causaram danos ao
usuário

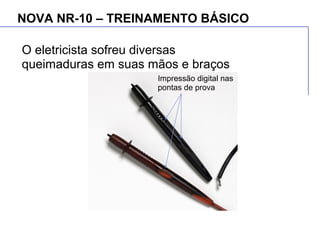

70. NOVA NR-10 – TREINAMENTO BÁSICO
O eletricista sofreu diversas
queimaduras em suas mãos e braços
Impressão digital nas
pontas de prova
71. NOVA NR-10 – TREINAMENTO BÁSICO

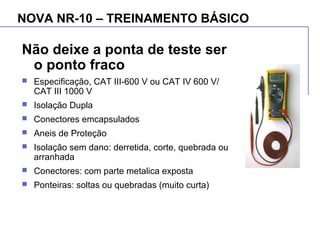

Não deixe a ponta de teste ser
o ponto fraco
Especificação, CAT III-600 V ou CAT IV 600 V/
CAT III 1000 V
Isolação Dupla
Conectores emcapsulados
Aneis de Proteção
Isolação sem dano: derretida, corte, quebrada ou
arranhada
Conectores: com parte metalica exposta
Ponteiras: soltas ou quebradas (muito curta)
