1. BE
www.mirage.com.br
Rádio
MIRAGE VIBE
manual do usuário
1

2. VIBE

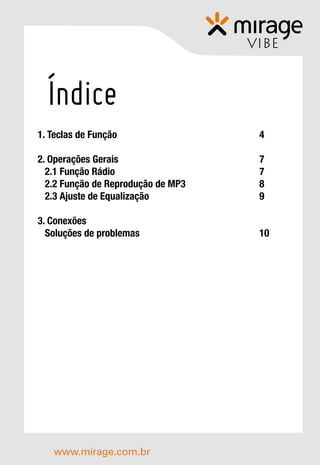

Índice
1. Teclas de Função 4
2. Operações Gerais 7
2.1 Função Rádio 7
2.2 Função de Reprodução de MP3 8
2.3 Ajuste de Equalização 9
3. Conexões
Soluções de problemas 10
www.mirage.com.br

3. VIBE

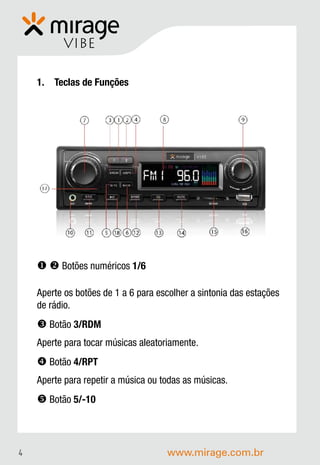

1. Teclas de Funções
  Botões numéricos 1/6
Aperte os botões de 1 a 6 para escolher a sintonia das estações
de rádio.
 Botão 3/RDM
Aperte para tocar músicas aleatoriamente.
 Botão 4/RPT
Aperte para repetir a música ou todas as músicas.
 Botão 5/-10
4 www.mirage.com.br

4. VIBE

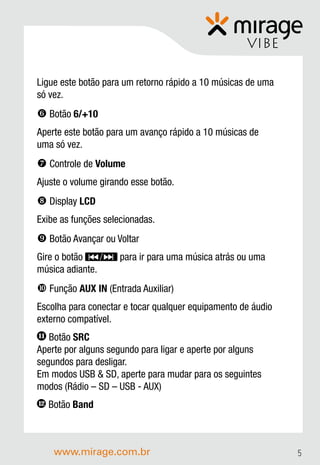

Ligue este botão para um retorno rápido a 10 músicas de uma
só vez.
 Botão 6/+10
Aperte este botão para um avanço rápido a 10 músicas de
uma só vez.
 Controle de Volume
Ajuste o volume girando esse botão.
 Display LCD
Exibe as funções selecionadas.
 Botão Avançar ou Voltar
Gire o botão para ir para uma música atrás ou uma
música adiante.
 Função AUX IN (Entrada Auxiliar)
Escolha para conectar e tocar qualquer equipamento de áudio
externo compatível.
11 Botão SRC
Aperte por alguns segundo para ligar e aperte por alguns
segundos para desligar.
Em modos USB & SD, aperte para mudar para os seguintes
modos (Rádio – SD – USB - AUX)
12 Botão Band
www.mirage.com.br 5

5. VIBE

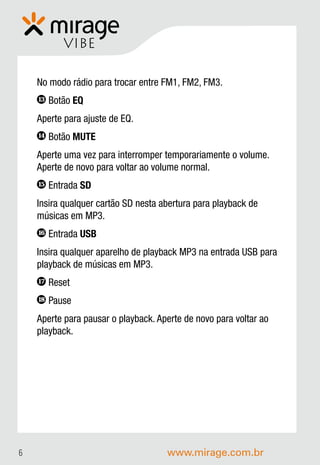

No modo rádio para trocar entre FM1, FM2, FM3.
13 Botão EQ
Aperte para ajuste de EQ.
14 Botão MUTE
Aperte uma vez para interromper temporariamente o volume.
Aperte de novo para voltar ao volume normal.
15 Entrada SD
Insira qualquer cartão SD nesta abertura para playback de
músicas em MP3.
16 Entrada USB
Insira qualquer aparelho de playback MP3 na entrada USB para
playback de músicas em MP3.
17 Reset
18 Pause
Aperte para pausar o playback. Aperte de novo para voltar ao
playback.
6 www.mirage.com.br

6. VIBE

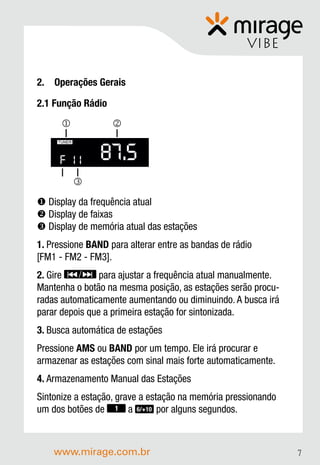

2. Operações Gerais
2.1 Função Rádio
 
87.5
TUNER
F 11

 Display da frequência atual
 Display de faixas
 Display de memória atual das estações
1. Pressione BAND para alterar entre as bandas de rádio
[FM1 - FM2 - FM3].
2. Gire para ajustar a frequência atual manualmente.
Mantenha o botão na mesma posição, as estações serão procu-
radas automaticamente aumentando ou diminuindo. A busca irá
parar depois que a primeira estação for sintonizada.
3. Busca automática de estações
Pressione AMS ou BAND por um tempo. Ele irá procurar e
armazenar as estações com sinal mais forte automaticamente.
4. Armazenamento Manual das Estações
Sintonize a estação, grave a estação na memória pressionando
um dos botões de 1 a 6/+10 por alguns segundos.
www.mirage.com.br 7

7. VIBE

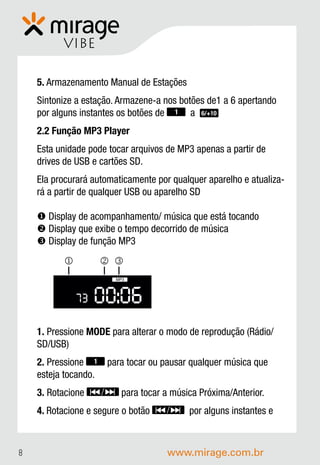

5. Armazenamento Manual de Estações
Sintonize a estação. Armazene-a nos botões de1 a 6 apertando
por alguns instantes os botões de 1 a 6/+10
2.2 Função MP3 Player
Esta unidade pode tocar arquivos de MP3 apenas a partir de
drives de USB e cartões SD.
Ela procurará automaticamente por qualquer aparelho e atualiza-
rá a partir de qualquer USB ou aparelho SD
 Display de acompanhamento/ música que está tocando
 Display que exibe o tempo decorrido de música
 Display de função MP3
  
MP3
73 00:06
1. Pressione MODE para alterar o modo de reprodução (Rádio/
SD/USB)
2. Pressione 1 para tocar ou pausar qualquer música que
esteja tocando.
3. Rotacione para tocar a música Próxima/Anterior.
4. Rotacione e segure o botão por alguns instantes e
8 www.mirage.com.br

8. VIBE

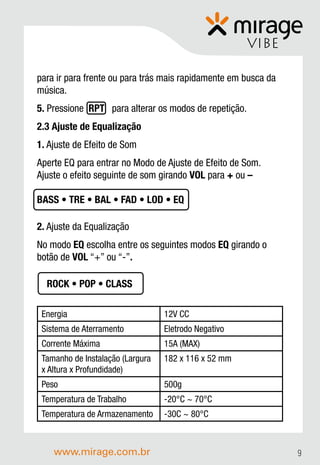

para ir para frente ou para trás mais rapidamente em busca da
música.
5. Pressione RPT para alterar os modos de repetição.
2.3 Ajuste de Equalização
1. Ajuste de Efeito de Som
Aperte EQ para entrar no Modo de Ajuste de Efeito de Som.
Ajuste o efeito seguinte de som girando VOL para + ou –
BASS • TRE • BAL • FAD • LOD • EQ
2. Ajuste da Equalização
No modo EQ escolha entre os seguintes modos EQ girando o
botão de VOL “+” ou “-”.
ROCK • POP • CLASS
Energia 12V CC
Sistema de Aterramento Eletrodo Negativo
Corrente Máxima 15A (MAX)
Tamanho de Instalação (Largura 182 x 116 x 52 mm
x Altura x Profundidade)
Peso 500g
Temperatura de Trabalho -20°C ~ 70°C
Temperatura de Armazenamento -30C ~ 80°C
www.mirage.com.br 9

9. VIBE
Áudio
Alta Potência de Saída 4 x 45 Watts
Impedâncias Falantes 4 Ohms ~ 8 Ohms
Rádio FM
Alcance de Frequência 87.5 ~ 108.0 MHz
Sensibilidade 10 dB (S/N 20 dB)

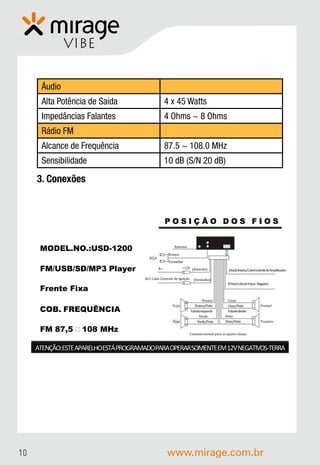

3. Conexões
POSIÇÃO DOS FIOS
Antenna
MODEL.NO.:USD-1200
Branco
Vermelho
B+ +12V {Amarelo}
FM/USB/SD/MP3 Player {Azul}Antena/CaboControlede Amplificador
ACC Cabo Controle de Ignição {Vermelho}
{Preto}Cabode Força -Negativo
Frente Fixa
Branco Cinza
Branco/Preto Cinza/Preto Frontal
COB. FREQUÊNCIA Falanteesquerdo Falantedireito
Verde Roxo
Verde/Preto Roxo/Preto Traseiro
FM 87,5 – 108 MHz Conexão normal para as quatro faixas
ATENÇÃO:ESTEAPARELHOESTÁPROGRAMADOPARAOPERARSOMENTEEM 12VNEGATIVOS-TERRA
10 www.mirage.com.br

10. VIBE

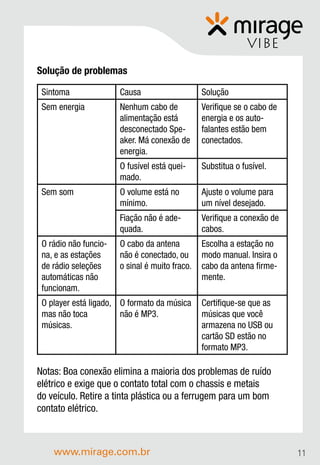

Solução de problemas
Sintoma Causa Solução
Sem energia Nenhum cabo de Verifique se o cabo de
alimentação está energia e os auto-
desconectado Spe- falantes estão bem
aker. Má conexão de conectados.
energia.
O fusível está quei- Substitua o fusível.
mado.
Sem som O volume está no Ajuste o volume para
mínimo. um nível desejado.
Fiação não é ade- Verifique a conexão de
quada. cabos.
O rádio não funcio- O cabo da antena Escolha a estação no
na, e as estações não é conectado, ou modo manual. Insira o
de rádio seleções o sinal é muito fraco. cabo da antena firme-
automáticas não mente.
funcionam.
O player está ligado, O formato da música Certifique-se que as
mas não toca não é MP3. músicas que você
músicas. armazena no USB ou
cartão SD estão no
formato MP3.
Notas: Boa conexão elimina a maioria dos problemas de ruído
elétrico e exige que o contato total com o chassis e metais
do veículo. Retire a tinta plástica ou a ferrugem para um bom
contato elétrico.
www.mirage.com.br 11
