O documento descreve a API gráfica Metal da Apple para iOS, apresentando seus principais conceitos e componentes como Device, Command Queue, Command Buffer, Buffers, Textures e Pipelines. Explica como criar um projeto simples usando Metal para renderizar um triângulo de cores variadas na tela.

2. Nilson Souto
xissburg
Venha bater um papo com a
galera no IRC @ freenode ;)
#iphonedev
#iphonedev-chat
#swift-lang
##OpenGL
…

3. Metal?

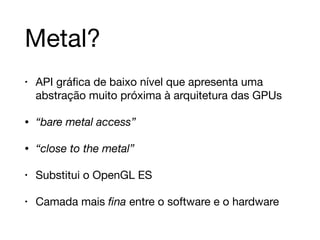

• API gráfica de baixo nível que apresenta uma
abstração muito próxima à arquitetura das GPUs
• “bare metal access”
• “close to the metal”
• Substitui o OpenGL ES
• Camada mais fina entre o software e o hardware

4. Metal?
• Outras tecnologias semelhantes:
• AMD Mantle
• Microsoft DirectX 12
• OpenGL Next
• A ideia é produzir APIs diretamente compatíveis com
as arquiteturas das GPUs modernas
• Descartar APIs criadas há mais de 20 anos

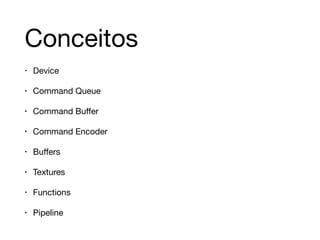

5. Conceitos
• Device
• Command Queue
• Command Buffer
• Command Encoder
• Buffers
• Textures
• Functions
• Pipeline

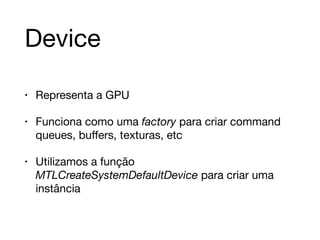

6. Device
• Representa a GPU
• Funciona como uma factory para criar command
queues, buffers, texturas, etc
• Utilizamos a função
MTLCreateSystemDefaultDevice para criar uma
instância

7. Command Queue

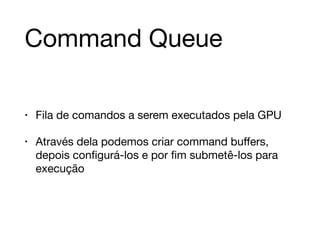

• Fila de comandos a serem executados pela GPU
• Através dela podemos criar command buffers,
depois configurá-los e por fim submetê-los para
execução

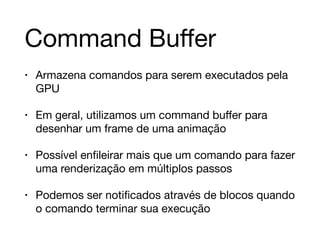

8. Command Buffer
• Armazena comandos para serem executados pela
GPU
• Em geral, utilizamos um command buffer para
desenhar um frame de uma animação
• Possível enfileirar mais que um comando para fazer
uma renderização em múltiplos passos
• Podemos ser notificados através de blocos quando
o comando terminar sua execução

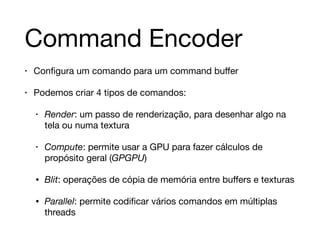

9. Command Encoder
• Configura um comando para um command buffer
• Podemos criar 4 tipos de comandos:
• Render: um passo de renderização, para desenhar algo na
tela ou numa textura
• Compute: permite usar a GPU para fazer cálculos de
propósito geral (GPGPU)
• Blit: operações de cópia de memória entre buffers e texturas
• Parallel: permite codificar vários comandos em múltiplas
threads

10. Buffer

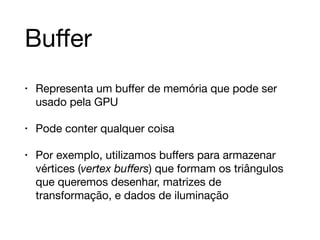

• Representa um buffer de memória que pode ser
usado pela GPU
• Pode conter qualquer coisa
• Por exemplo, utilizamos buffers para armazenar
vértices (vertex buffers) que formam os triângulos
que queremos desenhar, matrizes de
transformação, e dados de iluminação

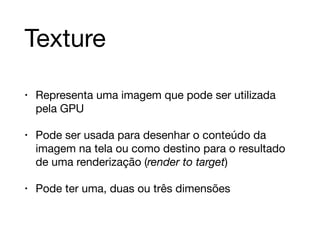

11. Texture
• Representa uma imagem que pode ser utilizada
pela GPU
• Pode ser usada para desenhar o conteúdo da
imagem na tela ou como destino para o resultado
de uma renderização (render to target)
• Pode ter uma, duas ou três dimensões

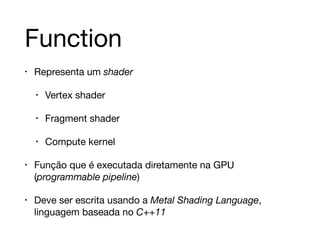

12. Function
• Representa um shader
• Vertex shader
• Fragment shader
• Compute kernel
• Função que é executada diretamente na GPU
(programmable pipeline)
• Deve ser escrita usando a Metal Shading Language,
linguagem baseada no C++11

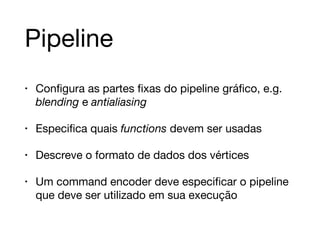

13. Pipeline
• Configura as partes fixas do pipeline gráfico, e.g.
blending e antialiasing
• Especifica quais functions devem ser usadas
• Descreve o formato de dados dos vértices
• Um command encoder deve especificar o pipeline
que deve ser utilizado em sua execução

14. Pipeline

15. Metal Objects

16. Criando um Projeto

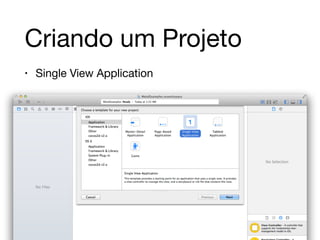

• Single View Application

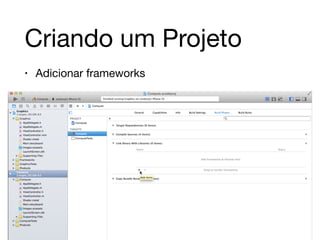

17. Criando um Projeto
• Adicionar frameworks

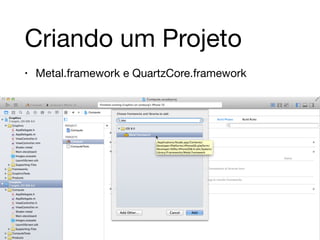

18. Criando um Projeto
• Metal.framework e QuartzCore.framework

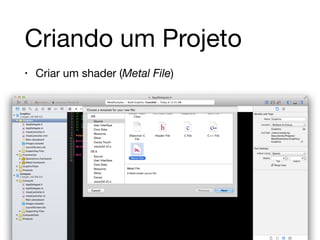

19. Criando um Projeto
• Criar um shader (Metal File)

20. Codificando…

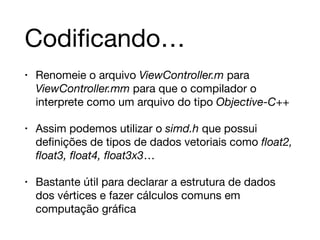

• Renomeie o arquivo ViewController.m para
ViewController.mm para que o compilador o
interprete como um arquivo do tipo Objective-C++
• Assim podemos utilizar o simd.h que possui
definições de tipos de dados vetoriais como float2,
float3, float4, float3x3…
• Bastante útil para declarar a estrutura de dados
dos vértices e fazer cálculos comuns em
computação gráfica

21. Codificando…
• Imports no ViewController.mm:
!
#import "ViewController.h"
!
#import <Metal/Metal.h>
#import <QuartzCore/CAMetalLayer.h>
#import <simd/simd.h>

22. Codificando…

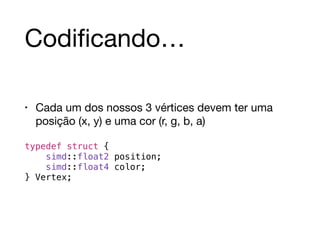

• Cada um dos nossos 3 vértices devem ter uma
posição (x, y) e uma cor (r, g, b, a)
!
typedef struct {
simd::float2 position;
simd::float4 color;
} Vertex;

23. Codificando…

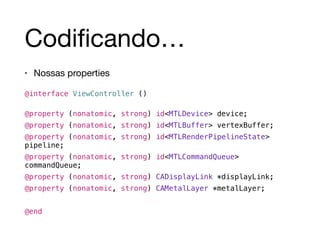

• Nossas properties
!
@interface ViewController ()
!
@property (nonatomic, strong) id<MTLDevice> device;
@property (nonatomic, strong) id<MTLBuffer> vertexBuffer;
@property (nonatomic, strong) id<MTLRenderPipelineState>
pipeline;
@property (nonatomic, strong) id<MTLCommandQueue>
commandQueue;
@property (nonatomic, strong) CADisplayLink *displayLink;
@property (nonatomic, strong) CAMetalLayer *metalLayer;
!
@end

24. Codificando…

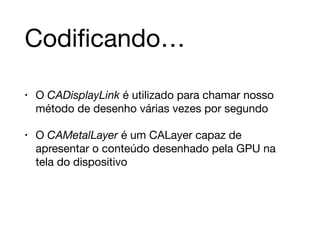

• O CADisplayLink é utilizado para chamar nosso
método de desenho várias vezes por segundo
• O CAMetalLayer é um CALayer capaz de
apresentar o conteúdo desenhado pela GPU na
tela do dispositivo

25. Codificando…

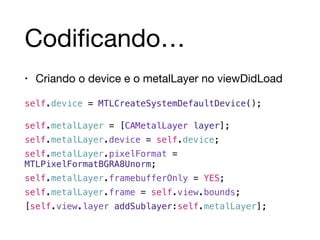

• Criando o device e o metalLayer no viewDidLoad
self.device = MTLCreateSystemDefaultDevice();
!
self.metalLayer = [CAMetalLayer layer];!
self.metalLayer.device = self.device;!
self.metalLayer.pixelFormat =
MTLPixelFormatBGRA8Unorm;!
self.metalLayer.framebufferOnly = YES;!
self.metalLayer.frame = self.view.bounds;!
[self.view.layer addSublayer:self.metalLayer];

26. Codificando…

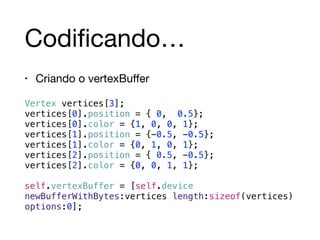

• Criando o vertexBuffer
Vertex vertices[3];
vertices[0].position = { 0, 0.5};
vertices[0].color = {1, 0, 0, 1};
vertices[1].position = {-0.5, -0.5};
vertices[1].color = {0, 1, 0, 1};
vertices[2].position = { 0.5, -0.5};
vertices[2].color = {0, 0, 1, 1};
!
self.vertexBuffer = [self.device
newBufferWithBytes:vertices length:sizeof(vertices)
options:0];

27. Codificando…

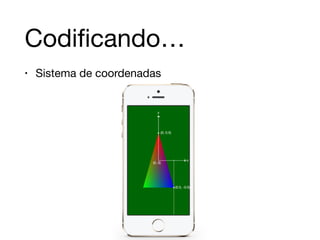

• Sistema de coordenadas

28. Codificando…

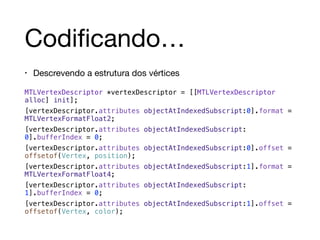

• Descrevendo a estrutura dos vértices
MTLVertexDescriptor *vertexDescriptor = [[MTLVertexDescriptor
alloc] init];
[vertexDescriptor.attributes objectAtIndexedSubscript:0].format =
MTLVertexFormatFloat2;
[vertexDescriptor.attributes objectAtIndexedSubscript:
0].bufferIndex = 0;
[vertexDescriptor.attributes objectAtIndexedSubscript:0].offset =
offsetof(Vertex, position);
[vertexDescriptor.attributes objectAtIndexedSubscript:1].format =
MTLVertexFormatFloat4;
[vertexDescriptor.attributes objectAtIndexedSubscript:
1].bufferIndex = 0;
[vertexDescriptor.attributes objectAtIndexedSubscript:1].offset =
offsetof(Vertex, color);

29. Codificando…

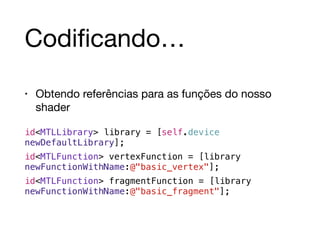

• Obtendo referências para as funções do nosso
shader
id<MTLLibrary> library = [self.device
newDefaultLibrary];
id<MTLFunction> vertexFunction = [library
newFunctionWithName:@"basic_vertex"];
id<MTLFunction> fragmentFunction = [library
newFunctionWithName:@"basic_fragment"];

30. Codificando…

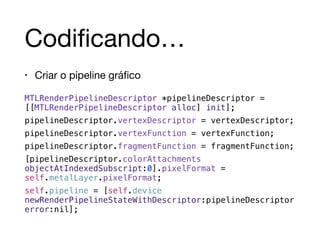

• Criar o pipeline gráfico
MTLRenderPipelineDescriptor *pipelineDescriptor =
[[MTLRenderPipelineDescriptor alloc] init];
pipelineDescriptor.vertexDescriptor = vertexDescriptor;
pipelineDescriptor.vertexFunction = vertexFunction;
pipelineDescriptor.fragmentFunction = fragmentFunction;
[pipelineDescriptor.colorAttachments
objectAtIndexedSubscript:0].pixelFormat =
self.metalLayer.pixelFormat;
self.pipeline = [self.device
newRenderPipelineStateWithDescriptor:pipelineDescriptor
error:nil];

31. Codificando…

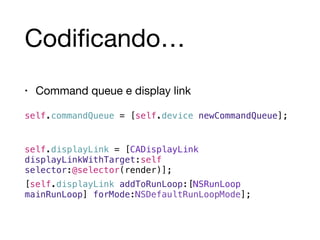

• Command queue e display link
self.commandQueue = [self.device newCommandQueue];
!
self.displayLink = [CADisplayLink
displayLinkWithTarget:self
selector:@selector(render)];
[self.displayLink addToRunLoop:[NSRunLoop
mainRunLoop] forMode:NSDefaultRunLoopMode];

32. Codificando…
• Agora é só renderizar…
• Em nosso método render, primeiro obtemos o
drawable do nosso layer que servirá como alvo da
renderização
- (void)render
{
id<CAMetalDrawable> drawable = [self.metalLayer
nextDrawable];

33. Codificando…

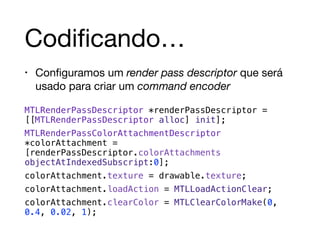

• Configuramos um render pass descriptor que será
usado para criar um command encoder
MTLRenderPassDescriptor *renderPassDescriptor =
[[MTLRenderPassDescriptor alloc] init];
MTLRenderPassColorAttachmentDescriptor
*colorAttachment =
[renderPassDescriptor.colorAttachments
objectAtIndexedSubscript:0];
colorAttachment.texture = drawable.texture;
colorAttachment.loadAction = MTLLoadActionClear;
colorAttachment.clearColor = MTLClearColorMake(0,
0.4, 0.02, 1);

34. Codificando…

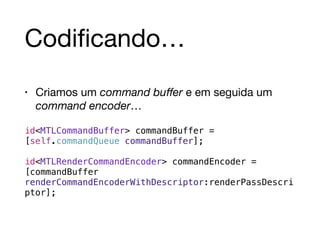

• Criamos um command buffer e em seguida um
command encoder…
id<MTLCommandBuffer> commandBuffer =
[self.commandQueue commandBuffer];
id<MTLRenderCommandEncoder> commandEncoder =
[commandBuffer
renderCommandEncoderWithDescriptor:renderPassDescri
ptor];

35. Codificando…
• Configuramos o command encoder
[commandEncoder
setRenderPipelineState:self.pipeline];
[commandEncoder setVertexBuffer:self.vertexBuffer
offset:0 atIndex:0];
[commandEncoder
drawPrimitives:MTLPrimitiveTypeTriangle
vertexStart:0 vertexCount:3];
[commandEncoder endEncoding];

36. Codificando…

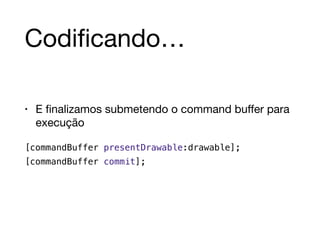

• E finalizamos submetendo o command buffer para
execução
[commandBuffer presentDrawable:drawable];
[commandBuffer commit];

37. Codificando…

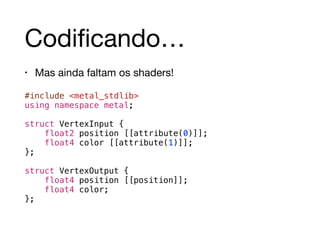

• Mas ainda faltam os shaders!
#include <metal_stdlib>
using namespace metal;
!
struct VertexInput {
float2 position [[attribute(0)]];
float4 color [[attribute(1)]];
};
!
struct VertexOutput {
float4 position [[position]];
float4 color;
};

38. Codificando…

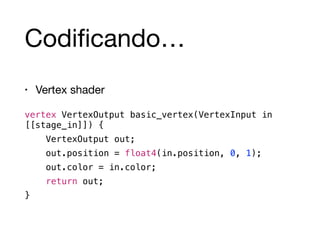

• Vertex shader
vertex VertexOutput basic_vertex(VertexInput in
[[stage_in]]) {
VertexOutput out;
out.position = float4(in.position, 0, 1);
out.color = in.color;
return out;
}

39. Codificando…

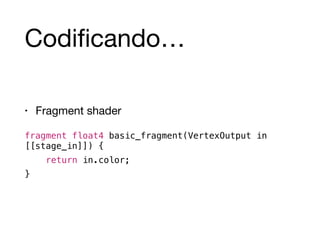

• Fragment shader
fragment float4 basic_fragment(VertexOutput in
[[stage_in]]) {
return in.color;
}

40. Codificando…

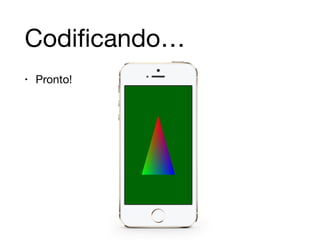

• Pronto!

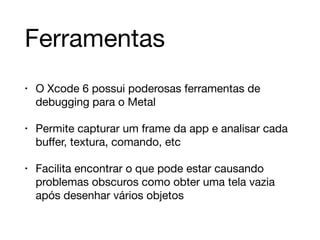

41. Ferramentas

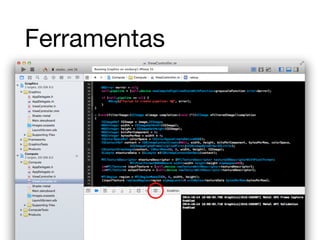

• O Xcode 6 possui poderosas ferramentas de
debugging para o Metal
• Permite capturar um frame da app e analisar cada
buffer, textura, comando, etc
• Facilita encontrar o que pode estar causando
problemas obscuros como obter uma tela vazia
após desenhar vários objetos

42. Ferramentas

43. Ferramentas

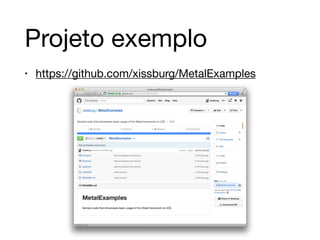

44. Projeto exemplo
• https://github.com/xissburg/MetalExamples

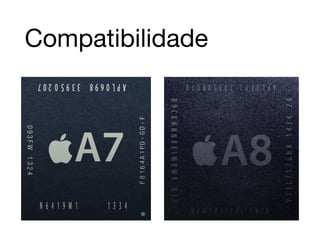

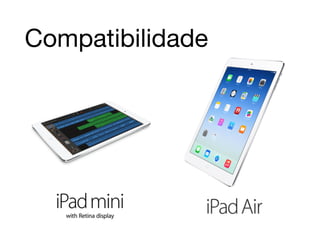

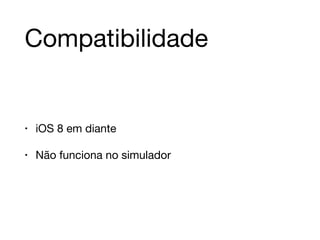

45. Compatibilidade
• iOS 8 em diante
• Não funciona no simulador

46. Compatibilidade

47. Compatibilidade

48. Compatibilidade

49. Conclusões

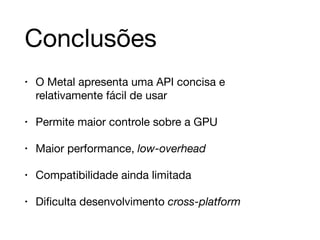

• O Metal apresenta uma API concisa e
relativamente fácil de usar
• Permite maior controle sobre a GPU
• Maior performance, low-overhead
• Compatibilidade ainda limitada
• Dificulta desenvolvimento cross-platform

50. Referências

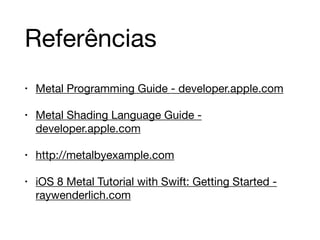

• Metal Programming Guide - developer.apple.com
• Metal Shading Language Guide -
developer.apple.com
• http://metalbyexample.com
• iOS 8 Metal Tutorial with Swift: Getting Started -
raywenderlich.com

51. Referências
• Things that drive me nuts about OpenGL - Rich
Geldreich's Tech Blog
• OpenGL 4.5 released, next-gen OpenGL unveiled:
Cross-platform Mantle killer, DX12 competitor

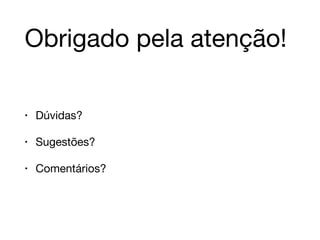

52. Obrigado pela atenção!
• Dúvidas?
• Sugestões?
• Comentários?
