Manual nr 10

COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELÉTRICO NO ESTADO DE SPCOMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELÉTRICO NO ESTADO DE SP
Norma regulamentadora Nº 10
Segurança em instalações e
serviços em eletricidade

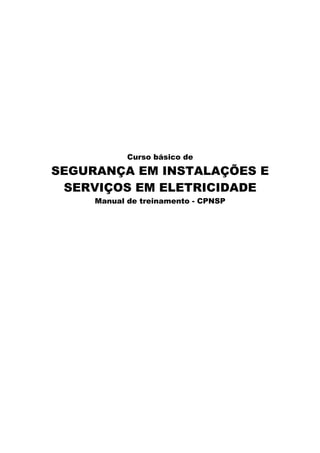

Curso básico de
SEGURANÇA EM INSTALAÇÕES E
SERVIÇOS EM ELETRICIDADE
Manual de treinamento - CPNSP

COMISSÃO TRIPARTITE PERMANENTE DE
NEGOCIAÇÃO DO SETOR ELÉTRICO NO ESTADO DE
SÃO PAULO - CPN
Manual de treinamento
curso básico segurança em instalações e serviços com eletricidade - NR 10
COORDENAÇÃO CPN - GESTÃO 2004/ 2005
Luiz Carlos de Miranda Junior – CPFL Energia
COORDENAÇÃO DO PROJETO
Dhébora de Abreu Alves Poloto – AES Eletropaulo
ELABORAÇÃO E REVISÃO TÉCNICA/ PEDAGÓGICA
Cláudio Sergio Denipotti – ELEKTRO Eletricidade e Serviços S.A.
Daniel Calesco – AES Tietê
Dhébora de Abreu Alves Poloto – AES Eletropaulo
Edson Muniz de Carvalho – AES Eletropaulo
Fabio Lellis Polezzi – CTEEP Companhia de Transmissão de Energia Elétrica Paulista
Frederico Prestupa Neto – CPFL Energia
Jorge Santos Reis - Fundacentro
Luiz Roberto Xisto – Bandeirante Energia
Maria Cândida de Sousa – CTEEP Companhia de Transmissão de Energia Elétrica Paulista
COLABORAÇÃO
Carlos Alberto Ruzzon – AES Tietê
Helenice Ticianelli – AES Tietê
Ivan Gomes Cortez – AES Eletropaulo
José Carlos Porto Zitto – CPFL Energia
Marcelo Serra Lacerda da Silva - SABESP
Nicola Francelli – CPFL Energia
Paulo Roberto Coelho - SABESP
Robert Werner Dallmann - SABESP
Valdir Lopes da Silva – AES Eletropaulo
Comitê de segurança e saúde do trabalho – Fundação COGE
CRIAÇÃO GRÁFICA E DIAGRAMAÇÃO
Michel Lucas de Oliveira – AES Eletropaulo
Rodolfo Dala Justino – AES Eletropaulo
Daniel Di Prinzio – AES Eletropaulo

COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELETRICO NO ESTADO DE SP - 3

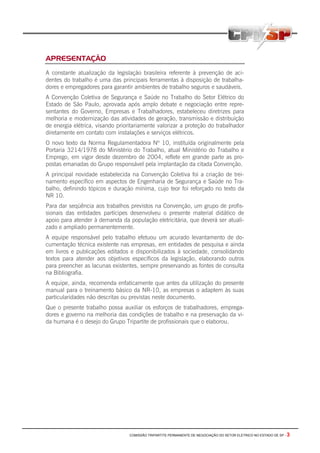

APRESENTAÇÃO
A constante atualização da legislação brasileira referente à prevenção de aci-
dentes do trabalho é uma das principais ferramentas à disposição de trabalha-
dores e empregadores para garantir ambientes de trabalho seguros e saudáveis.
A Convenção Coletiva de Segurança e Saúde no Trabalho do Setor Elétrico do
Estado de São Paulo, aprovada após amplo debate e negociação entre repre-
sentantes do Governo, Empresas e Trabalhadores, estabeleceu diretrizes para
melhoria e modernização das atividades de geração, transmissão e distribuição
de energia elétrica, visando prioritariamente valorizar a proteção do trabalhador
diretamente em contato com instalações e serviços elétricos.
O novo texto da Norma Regulamentadora Nº 10, instituída originalmente pela
Portaria 3214/1978 do Ministério do Trabalho, atual Ministério do Trabalho e
Emprego, em vigor desde dezembro de 2004, reflete em grande parte as pro-
postas emanadas do Grupo responsável pela implantação da citada Convenção.
A principal novidade estabelecida na Convenção Coletiva foi a criação de trei-
namento específico em aspectos de Engenharia de Segurança e Saúde no Tra-
balho, definindo tópicos e duração mínima, cujo teor foi reforçado no texto da
NR 10.
Para dar seqüência aos trabalhos previstos na Convenção, um grupo de profis-
sionais das entidades partícipes desenvolveu o presente material didático de
apoio para atender à demanda da população eletricitária, que deverá ser atuali-
zado e ampliado permanentemente.
A equipe responsável pelo trabalho efetuou um acurado levantamento de do-
cumentação técnica existente nas empresas, em entidades de pesquisa e ainda
em livros e publicações editados e disponibilizados à sociedade, consolidando
textos para atender aos objetivos específicos da legislação, elaborando outros
para preencher as lacunas existentes, sempre preservando as fontes de consulta
na Bibliografia.
A equipe, ainda, recomenda enfaticamente que antes da utilização do presente
manual para o treinamento básico da NR-10, as empresas o adaptem às suas
particularidades não descritas ou previstas neste documento.
Que o presente trabalho possa auxiliar os esforços de trabalhadores, emprega-
dores e governo na melhoria das condições de trabalho e na preservação da vi-
da humana é o desejo do Grupo Tripartite de profissionais que o elaborou.

4 - COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELETRICO NO ESTADO DE SP
INTRODUÇÃO
A eletricidade é a forma de energia mais utilizada na sociedade atual; a facili-
dade em ser transportada dos locais de geração para os pontos de consumo e
sua transformação normalmente simples em outros tipos de energia, como me-
cânica, luminosa, térmica, muito contribui para o desenvolvimento industrial.
Com características adequadas à moderna economia, facilmente disponibilizada
aos consumidores, a eletricidade sob certas circunstâncias, pode comprometer
a segurança e a saúde das pessoas.
A eletricidade não é vista, é um fenômeno que escapa aos nossos sentidos, só
se percebem suas manifestações exteriores, como a iluminação, sistemas de
calefação, entre outros.
Em conseqüência dessa “invisibilidade”, a pessoa é, muitas vezes, exposta a si-
tuações de risco ignoradas ou mesmo subestimadas.
Não se trata simplesmente de atividades de treinamento, mas desenvolvimento
de capacidades especiais que o habilitem a analisar o contexto da função e a-
plicar a melhor técnica de execução em função das características de local, de
ambiente e do próprio processo de trabalho.
O objetivo básico deste material é permitir ao treinando o conhecimento básico
dos riscos a que se expõe uma pessoa que trabalha com instalações ou equi-
pamentos elétricos, incentivar o desenvolvimento de um espírito crítico que lhe
permita valorar tais riscos e apresentar de forma abrangente sistemas de prote-
ção coletiva e individual que deverão ser utilizados na execução de suas ativi-
dades.
Desta forma, portanto, o treinamento dirigido à prevenção de acidentes em ne-
nhuma hipótese vai substituir treinamentos voltados à execução de tarefas es-
pecíficas dos eletricistas, permitindo, isto sim, ampliar a visão do trabalhador
para garantir sua segurança e saúde.
Neste material serão apresentados de forma sucinta, entre outros, os conceitos
básicos da eletricidade, o comportamento do corpo humano quando exposto a
uma corrente elétrica, as diversas formas de interação e possíveis lesões nos
pontos de contato e no interior do organismo, bem como informações sobre
primeiros socorros e atendimento em emergências.
A passagem de corrente elétrica, em função do efeito “Joule”, é fonte de calor
que, nas proximidades de material combustível na presença do ar, pode gerar
um princípio de incêndio, e informações gerais sobre o assunto devem ser a-
bordadas, sempre visando melhor preparar o trabalhador para analisar os pos-
síveis riscos da sua atividade.
Os trabalhos nas áreas de geração, transmissão e distribuição de energia elétri-
ca apresentam riscos diferenciados em relação ao consumidor final, e um co-
nhecimento geral das diversas metodologias de análise de riscos é fundamental
para permitir a esperada avaliação crítica das condições de trabalho, sem a
qual é praticamente impossível garantir a aplicação dos meios de controle colo-
cados à disposição dos trabalhadores.

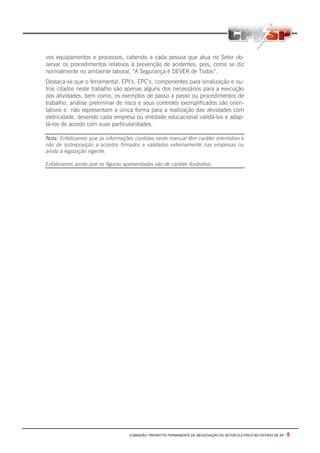

Pode-se afirmar que a evolução das tecnologias colocadas à disposição da soci-
edade não garante de imediato a aplicações de sistemas de controle dos riscos
a que poderão estar sujeitos os trabalhadores que irão interagir com esses no-

vos equipamentos e processos, cabendo a cada pessoa que atua no Setor ob-
servar os procedimentos relativos à prevenção de acidentes, pois, como se diz
normalmente no ambiente laboral, “A Segurança é DEVER de Todos”.
Destaca-se que o ferramental, EPI’s, EPC’s, componentes para sinalização e ou-
tros citados neste trabalho são apenas alguns dos necessários para a execução
das atividades, bem como, os exemplos de passo a passo ou procedimentos de

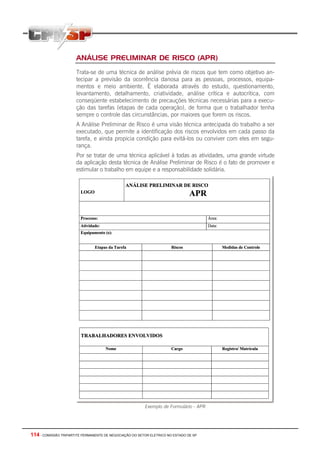

trabalho, análise preliminar de risco e seus controles exemplificados são orien-
tativos e não representam a única forma para a realização das atividades com
eletricidade, devendo cada empresa ou entidade educacional validá-los e adap-
tá-los de acordo com suas particularidades.
Nota: Enfatizamos que as informações contidas neste manual têm caráter orientativo e
não de sobreposição a acordos firmados e validados externamente nas empresas ou
ainda à legislação vigente.
Enfatizamos ainda que as figuras apresentadas são de caráter ilustrativo.

Segurança
com eletricidade
1
2
3
4
5
6
INTRODUÇÃO À SEGURANÇA COM ELETRICIDADE »
RISCOS EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE »
MEDIDAS DE CONTROLE DO RISCO ELÉTRICO »

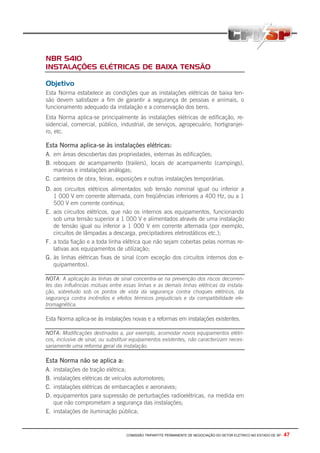

NORMAS TÉCNICAS BRASILEIRAS NBR DA ABNT »
ROTINAS DE TRABALHO PROCEDIMENTOS »

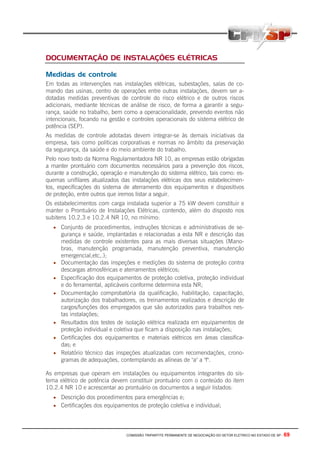

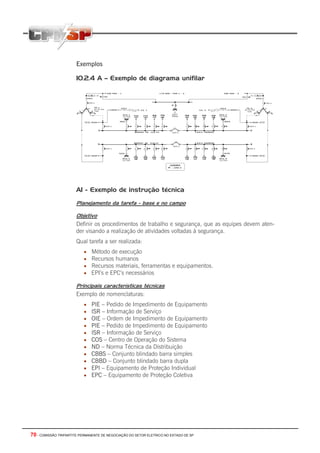

DOCUMENTAÇÃO DE INSTALAÇÕES ELÉTRICAS »
p.09
p.17
p.25
p.45
p.51
p.67
Segurança com eletricidade1
2 Segurança no trabalho
3 Primeiros socorros

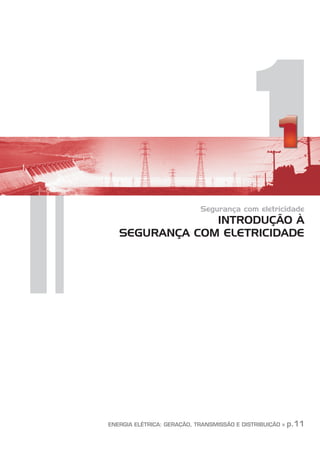

1
Segurança com eletricidade
INTRODUÇÃO À
SEGURANÇA COM ELETRICIDADE
ENERGIA ELÉTRICA: GERAÇÃO, TRANSMISSÃO E DISTRIBUIÇÃO » p.11

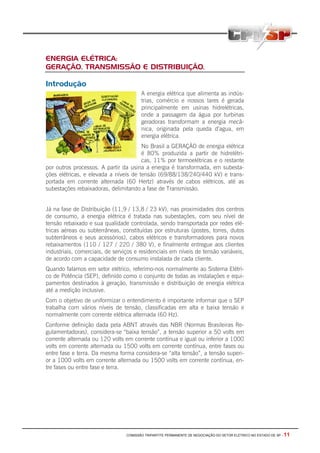

ENERGIA ELÉTRICA:
GERAÇÃO, TRANSMISSÃO E DISTRIBUIÇÃO.
Introdução
A energia elétrica que alimenta as indús-
trias, comércio e nossos lares é gerada
principalmente em usinas hidrelétricas,
onde a passagem da água por turbinas
geradoras transformam a energia mecâ-
nica, originada pela queda d’agua, em
energia elétrica.
No Brasil a GERAÇÃO de energia elétrica
é 80% produzida a partir de hidrelétri-
cas, 11% por termoelétricas e o restante
por outros processos. A partir da usina a energia é transformada, em subesta-
ções elétricas, e elevada a níveis de tensão (69/88/138/240/440 kV) e trans-
portada em corrente alternada (60 Hertz) através de cabos elétricos, até as
subestações rebaixadoras, delimitando a fase de Transmissão.
Já na fase de Distribuição (11,9 / 13,8 / 23 kV), nas proximidades dos centros
de consumo, a energia elétrica é tratada nas subestações, com seu nível de
tensão rebaixado e sua qualidade controlada, sendo transportada por redes elé-
tricas aéreas ou subterrâneas, constituídas por estruturas (postes, torres, dutos
subterrâneos e seus acessórios), cabos elétricos e transformadores para novos
rebaixamentos (110 / 127 / 220 / 380 V), e finalmente entregue aos clientes
industriais, comerciais, de serviços e residenciais em níveis de tensão variáveis,
de acordo com a capacidade de consumo instalada de cada cliente.
Quando falamos em setor elétrico, referimo-nos normalmente ao Sistema Elétri-
co de Potência (SEP), definido como o conjunto de todas as instalações e equi-
pamentos destinados à geração, transmissão e distribuição de energia elétrica
até a medição inclusive.
Com o objetivo de uniformizar o entendimento é importante informar que o SEP
trabalha com vários níveis de tensão, classificadas em alta e baixa tensão e
normalmente com corrente elétrica alternada (60 Hz).
Conforme definição dada pela ABNT através das NBR (Normas Brasileiras Re-
gulamentadoras), considera-se “baixa tensão”, a tensão superior a 50 volts em
corrente alternada ou 120 volts em corrente contínua e igual ou inferior a 1000
volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou
entre fase e terra. Da mesma forma considera-se “alta tensão”, a tensão superi-
or a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, en-
tre fases ou entre fase e terra.

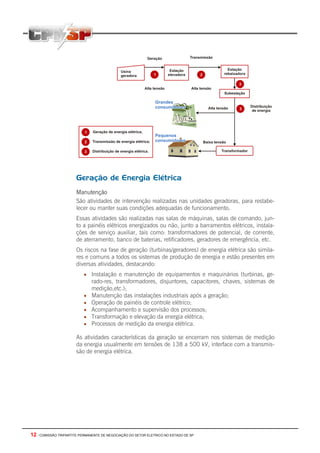

Geração de Energia Elétrica
Manutenção
São atividades de intervenção realizadas nas unidades geradoras, para restabe-
lecer ou manter suas condições adequadas de funcionamento.
Essas atividades são realizadas nas salas de máquinas, salas de comando, jun-
to a painéis elétricos energizados ou não, junto a barramentos elétricos, instala-
ções de serviço auxiliar, tais como: transformadores de potencial, de corrente,
de aterramento, banco de baterias, retificadores, geradores de emergência, etc.
Os riscos na fase de geração (turbinas/geradores) de energia elétrica são simila-
res e comuns a todos os sistemas de produção de energia e estão presentes em
diversas atividades, destacando:
• Instalação e manutenção de equipamentos e maquinários (turbinas, ge-
rado-res, transformadores, disjuntores, capacitores, chaves, sistemas de
medição,etc.);
• Manutenção das instalações industriais após a geração;
• Operação de painéis de controle elétrico;
• Acompanhamento e supervisão dos processos;
• Transformação e elevação da energia elétrica;
• Processos de medição da energia elétrica.
As atividades características da geração se encerram nos sistemas de medição
da energia usualmente em tensões de 138 a 500 kV, interface com a transmis-
são de energia elétrica.

Transmissão de Energia Elétrica
Basicamente está constituída por linhas de condutores destinados a transportar
a energia elétrica desde a fase de geração até a fase de distribuição, abrangen-
do processos de elevação e rebaixamento de tensão elétrica, realizados em sub-
estações próximas aos centros de consumo. Essa energia é transmitida em
corrente alternada (60 Hz) em elevadas tensões (138 a 500 kV). Os elevados
potenciais de transmissão se justificam para evitar as perdas por aquecimento e
redução no custo de condutores e métodos de transmissão da energia, com o
emprego de cabos com menor bitola ao longo das imensas extensões a serem
transpostas, que ligam os geradores aos centros consumidores.
Atividades características do setor de transmissão:
Inspeção de Linhas de Transmissão
Neste processo são verificados: o estado da estrutura e seus elementos, a altura
dos cabos elétricos, condições da faixa de servidão e a área ao longo da exten-
são da linha de domínio. As inspeções são realizadas periodicamente por terra
ou por helicóptero.
Manutenção de Linhas de Transmissão
• Substituição e manutenção de isoladores (dispositivo constituído de uma
série de “discos”, cujo objetivo é isolar a energia elétrica da estrutura);
• Limpeza de isoladores;
• Substituição de elementos pára-raios;
• Substituição e manutenção de elementos das torres e estruturas;
• Manutenção dos elementos sinalizadores dos cabos;
• Desmatamento e limpeza de faixa de servidão, etc.
Construção de Linhas de Transmissão
• Desenvolvimento em campo de estudos de viabilidade, relatórios de im-
pacto do meio ambiente e projetos;
• Desmatamentos e desflorestamentos;
• Escavações e fundações civis;
• Montagem das estruturas metálicas;
• Distribuição e posicionamento de bobinas em campo;
• Lançamento de cabos (condutores elétricos);
• Instalação de acessórios (isoladores, pára-raios);
• Tensionamento e fixação de cabos;
• Ensaios e testes elétricos.
Salientamos que essas atividades de construção são sempre realizadas com os
circuitos desenergizados, via de regra, destinadas à ampliação ou em substitui-
ção a linhas já existentes, que normalmente estão energizadas. Dessa forma é
muito importante a adoção de procedimentos e medidas adequadas de segu-
rança, tais como: seccionamento, aterramento elétrico, equipotencialização de
todos os equipamentos e cabos, dentre outros que assegurem a execução do
serviço com a linha desenergizada (energizada).
Comercialização de energia
Grandes clientes abastecidos por tensão de 67 kV a 88 kV.

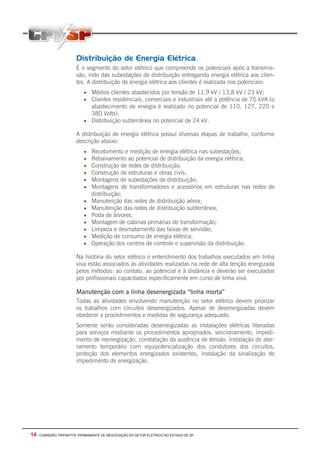

Distribuição de Energia Elétrica
É o segmento do setor elétrico que compreende os potenciais após a transmis-
são, indo das subestações de distribuição entregando energia elétrica aos clien-
tes. A distribuição de energia elétrica aos clientes é realizada nos potenciais:
• Médios clientes abastecidos por tensão de 11,9 kV / 13,8 kV / 23 kV;
• Clientes residenciais, comerciais e industriais até a potência de 75 kVA (o
abastecimento de energia é realizado no potencial de 110, 127, 220 e
380 Volts);
• Distribuição subterrânea no potencial de 24 kV.
A distribuição de energia elétrica possui diversas etapas de trabalho, conforme
descrição abaixo:
• Recebimento e medição de energia elétrica nas subestações;
• Rebaixamento ao potencial de distribuição da energia elétrica;
• Construção de redes de distribuição;
• Construção de estruturas e obras civis;
• Montagens de subestações de distribuição;
• Montagens de transformadores e acessórios em estruturas nas redes de
distribuição;
• Manutenção das redes de distribuição aérea;
• Manutenção das redes de distribuição subterrânea;
• Poda de árvores;
• Montagem de cabinas primárias de transformação;
• Limpeza e desmatamento das faixas de servidão;
• Medição do consumo de energia elétrica;
• Operação dos centros de controle e supervisão da distribuição.
Na história do setor elétrico o entendimento dos trabalhos executados em linha
viva estão associados às atividades realizadas na rede de alta tenção energizada
pelos métodos: ao contato, ao potencial e à distância e deverão ser executados
por profissionais capacitados especificamente em curso de linha viva.

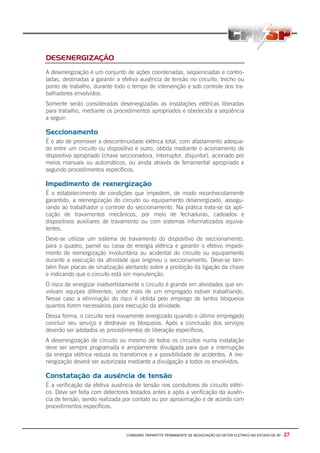

Manutenção com a linha desenergizada “linha morta”
Todas as atividades envolvendo manutenção no setor elétrico devem priorizar
os trabalhos com circuitos desenergizados. Apesar de desenergizadas devem
obedecer a procedimentos e medidas de segurança adequado.
Somente serão consideradas desenergizadas as instalações elétricas liberadas
para serviços mediante os procedimentos apropriados: seccionamento, impedi-
mento de reenergização, constatação da ausência de tensão, instalação de ater-
ramento temporário com equipotencialização dos condutores dos circuitos,
proteção dos elementos energizados existentes, instalação da sinalização de
impedimento de energização.

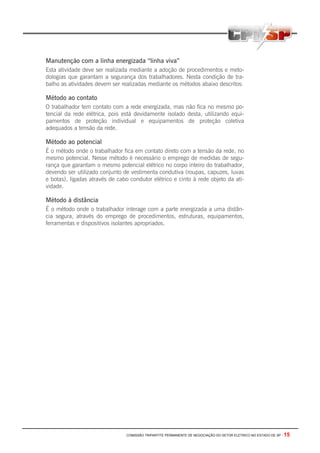

Manutenção com a linha energizada “linha viva”
Esta atividade deve ser realizada mediante a adoção de procedimentos e meto-
dologias que garantam a segurança dos trabalhadores. Nesta condição de tra-
balho as atividades devem ser realizadas mediante os métodos abaixo descritos:
Método ao contato
O trabalhador tem contato com a rede energizada, mas não fica no mesmo po-
tencial da rede elétrica, pois está devidamente isolado desta, utilizando equi-
pamentos de proteção individual e equipamentos de proteção coletiva
adequados a tensão da rede.
Método ao potencial
É o método onde o trabalhador fica em contato direto com a tensão da rede, no
mesmo potencial. Nesse método é necessário o emprego de medidas de segu-
rança que garantam o mesmo potencial elétrico no corpo inteiro do trabalhador,
devendo ser utilizado conjunto de vestimenta condutiva (roupas, capuzes, luvas
e botas), ligadas através de cabo condutor elétrico e cinto à rede objeto da ati-
vidade.
Método à distância
É o método onde o trabalhador interage com a parte energizada a uma distân-
cia segura, através do emprego de procedimentos, estruturas, equipamentos,
ferramentas e dispositivos isolantes apropriados.

2
RISCOS EM INSTALAÇÕES E
SERVIÇOS EM ELETRICIDADE
CHOQUE ELÉTRICO »
QUEIMADURAS »
CAMPOS ELETROMAGNÉTICOS »
p.19
p.23
p.24

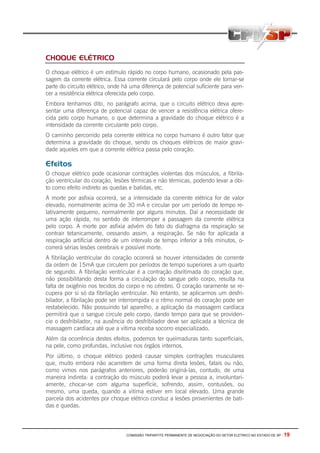

CHOQUE ELÉTRICO
O choque elétrico é um estímulo rápido no corpo humano, ocasionado pela pas-
sagem da corrente elétrica. Essa corrente circulará pelo corpo onde ele tornar-se
parte do circuito elétrico, onde há uma diferença de potencial suficiente para ven-
cer a resistência elétrica oferecida pelo corpo.
Embora tenhamos dito, no parágrafo acima, que o circuito elétrico deva apre-
sentar uma diferença de potencial capaz de vencer a resistência elétrica ofere-
cida pelo corpo humano, o que determina a gravidade do choque elétrico é a
intensidade da corrente circulante pelo corpo.
O caminho percorrido pela corrente elétrica no corpo humano é outro fator que
determina a gravidade do choque, sendo os choques elétricos de maior gravi-
dade aqueles em que a corrente elétrica passa pelo coração.
Efeitos
O choque elétrico pode ocasionar contrações violentas dos músculos, a fibrila-
ção ventricular do coração, lesões térmicas e não térmicas, podendo levar a óbi-
to como efeito indireto as quedas e batidas, etc.
A morte por asfixia ocorrerá, se a intensidade da corrente elétrica for de valor
elevado, normalmente acima de 30 mA e circular por um período de tempo re-
lativamente pequeno, normalmente por alguns minutos. Daí a necessidade de
uma ação rápida, no sentido de interromper a passagem da corrente elétrica
pelo corpo. A morte por asfixia advém do fato do diafragma da respiração se
contrair tetanicamente, cessando assim, a respiração. Se não for aplicada a
respiração artificial dentro de um intervalo de tempo inferior a três minutos, o-
correrá sérias lesões cerebrais e possível morte.
A fibrilação ventricular do coração ocorrerá se houver intensidades de corrente
da ordem de 15mA que circulem por períodos de tempo superiores a um quarto
de segundo. A fibrilação ventricular é a contração disritimada do coração que,
não possibilitando desta forma a circulação do sangue pelo corpo, resulta na
falta de oxigênio nos tecidos do corpo e no cérebro. O coração raramente se re-
cupera por si só da fibrilação ventricular. No entanto, se aplicarmos um desfri-
bilador, a fibrilação pode ser interrompida e o ritmo normal do coração pode ser
restabelecido. Não possuindo tal aparelho, a aplicação da massagem cardíaca
permitirá que o sangue circule pelo corpo, dando tempo para que se providen-
cie o desfribilador, na ausência do desfribilador deve ser aplicada a técnica de
massagem cardíaca até que a vítima receba socorro especializado.
Além da ocorrência destes efeitos, podemos ter queimaduras tanto superficiais,
na pele, como profundas, inclusive nos órgãos internos.
Por último, o choque elétrico poderá causar simples contrações musculares
que, muito embora não acarretem de uma forma direta lesões, fatais ou não,
como vimos nos parágrafos anteriores, poderão originá-las, contudo, de uma
maneira indireta: a contração do músculo poderá levar a pessoa a, involuntari-
amente, chocar-se com alguma superfície, sofrendo, assim, contusões, ou
mesmo, uma queda, quando a vitima estiver em local elevado. Uma grande
parcela dos acidentes por choque elétrico conduz a lesões provenientes de bati-
das e quedas.

Fatores determinantes da gravidade
Analisaremos, a seguir, os seguintes fatores que determinam a gravidade do
choque elétrico:
• percurso da corrente elétrica;
• características da corrente elétrica;
• resistência elétrica do corpo humano.
Percurso da corrente elétrica
Tem grande influência na gravidade do choque elétrico o percurso seguido pela
corrente no corpo. A figura abaixo demonstra os caminhos que podem ser per-
corridos pela corrente no corpo humano.
Características da corrente elétrica
Outros fatores que determinam a gravidade do choque elétrico são as caracte-
rísticas da corrente elétrica. Nos parágrafos anteriores vimos que a intensidade
da corrente era um fator determinante na gravidade da lesão por choque elétri-
co; no entanto, observa-se que, para a Corrente Contínua (CC), as intensidades
da corrente deverão ser mais elevadas para ocasionar as sensações do choque
elétrico, a fibrilação ventricular e a morte. No caso da fibrilação ventricular, esta
só ocorrerá se a corrente continua for aplicada durante um instante curto e es-
pecifico do ciclo cardíaco.
As correntes alternadas de freqüência entre 20 e 100 Hertz são as que ofere-
cem maior risco. Especificamente as de 60 Hertz, usadas nos sistemas de for-
necimento de energia elétrica, são especialmente perigosas, uma vez que elas
se situam próximas à freqüência na qual a possibilidade de ocorrência da fibri-
lação ventricular é maior.
Ocorrem também diferenças nos valores da intensidade da corrente para uma
determinada sensação do choque elétrico, se a vítima for do sexo feminino ou
masculino. A tabela abaixo ilustra o que acabamos de dizer.
Efeitos Corrente elétrica (mA)- 60Hz
Homens Mulheres
Limiar de percepção. 1,1 0,7
Choque não doloroso, sem perda do controle muscular. 1,8 1,2
Choque doloroso, limiar de largar. 16,0 10,5
Choque doloroso e grave contrações musculares, dificul-
dade de respiração.
23,0 15,0
Diferenças de sensações para pessoas do sexo feminino e masculino.

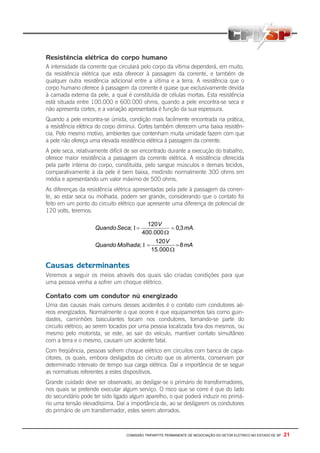

Resistência elétrica do corpo humano
A intensidade da corrente que circulará pelo corpo da vítima dependerá, em muito,
da resistência elétrica que esta oferecer à passagem da corrente, e também de
qualquer outra resistência adicional entre a vítima e a terra. A resistência que o
corpo humano oferece à passagem da corrente é quase que exclusivamente devida
à camada externa da pele, a qual é constituída de células mortas. Esta resistência
está situada entre 100.000 e 600.000 ohms, quando a pele encontra-se seca e
não apresenta cortes, e a variação apresentada é função da sua espessura.
Quando a pele encontra-se úmida, condição mais facilmente encontrada na prática,
a resistência elétrica do corpo diminui. Cortes também oferecem uma baixa resistên-
cia. Pelo mesmo motivo, ambientes que contenham muita umidade fazem com que
a pele não ofereça uma elevada resistência elétrica à passagem da corrente.
A pele seca, relativamente difícil de ser encontrado durante a execução do trabalho,
oferece maior resistência a passagem da corrente elétrica. A resistência oferecida
pela parte interna do corpo, constituída, pelo sangue músculos e demais tecidos,
comparativamente à da pele é bem baixa, medindo normalmente 300 ohms em
média e apresentando um valor máximo de 500 ohms.
As diferenças da resistência elétrica apresentadas pela pele à passagem da corren-
te, ao estar seca ou molhada, podem ser grande, considerando que o contato foi
feito em um ponto do circuito elétrico que apresente uma diferença de potencial de
120 volts, teremos:
mA
V
MolhadaQuando
mA
V
SecaQuando
8
000.15
120
;
.3,0
000.400
120
;
=
Ω
=Ι
=
Ω
=Ι
Causas determinantes
Veremos a seguir os meios através dos quais são criadas condições para que
uma pessoa venha a sofrer um choque elétrico.
Contato com um condutor nú energizado
Uma das causas mais comuns desses acidentes é o contato com condutores aé-
reos energizados. Normalmente o que ocorre é que equipamentos tais como guin-
dastes, caminhões basculantes tocam nos condutores, tornando-se parte do
circuito elétrico; ao serem tocados por uma pessoa localizada fora dos mesmos, ou
mesmo pelo motorista, se este, ao sair do veículo, mantiver contato simultâneo
com a terra e o mesmo, causam um acidente fatal.
Com freqüência, pessoas sofrem choque elétrico em circuitos com banca de capa-
citores, os quais, embora desligados do circuito que os alimenta, conservam por
determinado intervalo de tempo sua carga elétrica. Daí a importância de se seguir
as normativas referentes a estes dispositivos.
Grande cuidado deve ser observado, ao desligar-se o primário de transformadores,
nos quais se pretende executar algum serviço. O risco que se corre é que do lado
do secundário pode ter sido ligado algum aparelho, o que poderá induzir no primá-
rio uma tensão elevadíssima. Daí a importância de, ao se desligarem os condutores
do primário de um transformador, estes serem aterrados.

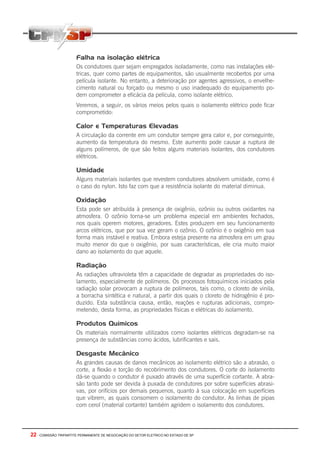

Falha na isolação elétrica
Os condutores quer sejam empregados isoladamente, como nas instalações elé-
tricas, quer como partes de equipamentos, são usualmente recobertos por uma
película isolante. No entanto, a deterioração por agentes agressivos, o envelhe-
cimento natural ou forçado ou mesmo o uso inadequado do equipamento po-
dem comprometer a eficácia da película, como isolante elétrico.
Veremos, a seguir, os vários meios pelos quais o isolamento elétrico pode ficar
comprometido:
Calor e Temperaturas Elevadas
A circulação da corrente em um condutor sempre gera calor e, por conseguinte,
aumento da temperatura do mesmo. Este aumento pode causar a ruptura de
alguns polímeros, de que são feitos alguns materiais isolantes, dos condutores
elétricos.
Umidade
Alguns materiais isolantes que revestem condutores absolvem umidade, como é
o caso do nylon. Isto faz com que a resistência isolante do material diminua.
Oxidação
Esta pode ser atribuída à presença de oxigênio, ozônio ou outros oxidantes na
atmosfera. O ozônio torna-se um problema especial em ambientes fechados,
nos quais operem motores, geradores. Estes produzem em seu funcionamento
arcos elétricos, que por sua vez geram o ozônio. O ozônio é o oxigênio em sua
forma mais instável e reativa. Embora esteja presente na atmosfera em um grau
muito menor do que o oxigênio, por suas características, ele cria muito maior
dano ao isolamento do que aquele.
Radiação
As radiações ultravioleta têm a capacidade de degradar as propriedades do iso-
lamento, especialmente de polímeros. Os processos fotoquímicos iniciados pela
radiação solar provocam a ruptura de polímeros, tais como, o cloreto de vinila,
a borracha sintética e natural, a partir dos quais o cloreto de hidrogênio é pro-
duzido. Esta substância causa, então, reações e rupturas adicionais, compro-
metendo, desta forma, as propriedades físicas e elétricas do isolamento.
Produtos Químicos
Os materiais normalmente utilizados como isolantes elétricos degradam-se na
presença de substâncias como ácidos, lubrificantes e sais.
Desgaste Mecânico
As grandes causas de danos mecânicos ao isolamento elétrico são a abrasão, o
corte, a flexão e torção do recobrimento dos condutores. O corte do isolamento
dá-se quando o condutor é puxado através de uma superfície cortante. A abra-
são tanto pode ser devida à puxada de condutores por sobre superfícies abrasi-
vas, por orifícios por demais pequenos, quanto à sua colocação em superfícies
que vibrem, as quais consomem o isolamento do condutor. As linhas de pipas
com cerol (material cortante) também agridem o isolamento dos condutores.

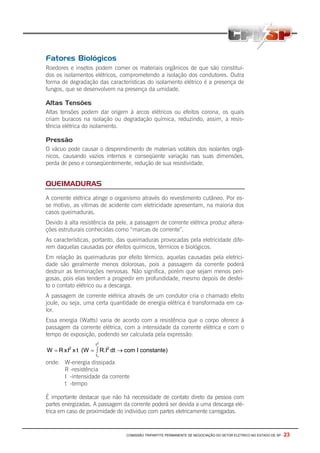

Fatores Biológicos
Roedores e insetos podem comer os materiais orgânicos de que são constituí-
dos os isolamentos elétricos, comprometendo a isolação dos condutores. Outra
forma de degradação das características do isolamento elétrico é a presença de
fungos, que se desenvolvem na presença da umidade.
Altas Tensões
Altas tensões podem dar origem à arcos elétricos ou efeitos corona, os quais
criam buracos na isolação ou degradação química, reduzindo, assim, a resis-
tência elétrica do isolamento.
Pressão
O vácuo pode causar o desprendimento de materiais voláteis dos isolantes orgâ-
nicos, causando vazios internos e conseqüente variação nas suas dimensões,
perda de peso e conseqüentemente, redução de sua resistividade.
QUEIMADURAS
A corrente elétrica atinge o organismo através do revestimento cutâneo. Por es-
se motivo, as vitimas de acidente com eletricidade apresentam, na maioria dos
casos queimaduras.
Devido à alta resistência da pele, a passagem de corrente elétrica produz altera-
ções estruturais conhecidas como “marcas de corrente”.
As características, portanto, das queimaduras provocadas pela eletricidade dife-
rem daquelas causadas por efeitos químicos, térmicos e biológicos.
Em relação às queimaduras por efeito térmico, aquelas causadas pela eletrici-
dade são geralmente menos dolorosas, pois a passagem da corrente poderá
destruir as terminações nervosas. Não significa, porém que sejam menos peri-
gosas, pois elas tendem a progredir em profundidade, mesmo depois de desfei-
to o contato elétrico ou a descarga.
A passagem de corrente elétrica através de um condutor cria o chamado efeito
joule, ou seja, uma certa quantidade de energia elétrica é transformada em ca-
lor.
Essa energia (Watts) varia de acordo com a resistência que o corpo oferece à
passagem da corrente elétrica, com a intensidade da corrente elétrica e com o
tempo de exposição, podendo ser calculada pela expressão:
constante)ΙcomdtR.Ι(WtxΙxRW 2
t
t
2
2
1
→∫==
onde: W-energia dissipada
R -resistência
I -intensidade da corrente
t -tempo
É importante destacar que não há necessidade de contato direto da pessoa com
partes energizadas. A passagem da corrente poderá ser devida a uma descarga elé-
trica em caso de proximidade do individuo com partes eletricamente carregadas.

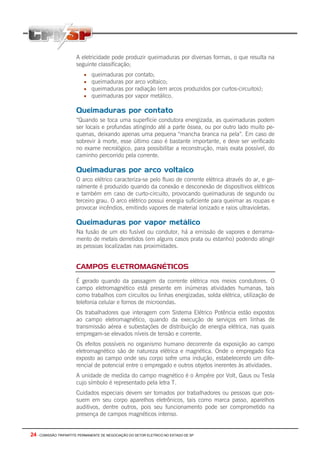

A eletricidade pode produzir queimaduras por diversas formas, o que resulta na
seguinte classificação;
• queimaduras por contato;
• queimaduras por arco voltaico;
• queimaduras por radiação (em arcos produzidos por curtos-circuitos);
• queimaduras por vapor metálico.
Queimaduras por contato
“Quando se toca uma superfície condutora energizada, as queimaduras podem
ser locais e profundas atingindo até a parte óssea, ou por outro lado muito pe-
quenas, deixando apenas uma pequena “mancha branca na pela”. Em caso de
sobrevir à morte, esse último caso é bastante importante, e deve ser verificado
no exame necrológico, para possibilitar a reconstrução, mais exata possível, do
caminho percorrido pela corrente.
Queimaduras por arco voltaico
O arco elétrico caracteriza-se pelo fluxo de corrente elétrica através do ar, e ge-
ralmente é produzido quando da conexão e desconexão de dispositivos elétricos
e também em caso de curto-circuito, provocando queimaduras de segundo ou
terceiro grau. O arco elétrico possui energia suficiente para queimar as roupas e
provocar incêndios, emitindo vapores de material ionizado e raios ultravioletas.
Queimaduras por vapor metálico
Na fusão de um elo fusível ou condutor, há a emissão de vapores e derrama-
mento de metais derretidos (em alguns casos prata ou estanho) podendo atingir
as pessoas localizadas nas proximidades.
CAMPOS ELETROMAGNÉTICOS
É gerado quando da passagem da corrente elétrica nos meios condutores. O
campo eletromagnético está presente em inúmeras atividades humanas, tais
como trabalhos com circuitos ou linhas energizadas, solda elétrica, utilização de
telefonia celular e fornos de microondas.
Os trabalhadores que interagem com Sistema Elétrico Potência estão expostos
ao campo eletromagnético, quando da execução de serviços em linhas de
transmissão aérea e subestações de distribuição de energia elétrica, nas quais
empregam-se elevados níveis de tensão e corrente.
Os efeitos possíveis no organismo humano decorrente da exposição ao campo
eletromagnético são de natureza elétrica e magnética. Onde o empregado fica
exposto ao campo onde seu corpo sofre uma indução, estabelecendo um dife-
rencial de potencial entre o empregado e outros objetos inerentes às atividades.
A unidade de medida do campo magnético é o Ampére por Volt, Gaus ou Tesla
cujo símbolo é representado pela letra T.
Cuidados especiais devem ser tomados por trabalhadores ou pessoas que pos-
suem em seu corpo aparelhos eletrônicos, tais como marca passo, aparelhos
auditivos, dentre outros, pois seu funcionamento pode ser comprometido na
presença de campos magnéticos intenso.

3
MEDIDAS DE
CONTROLE DO RISCO ELÉTRICO
DESENERGIZAÇÃO »

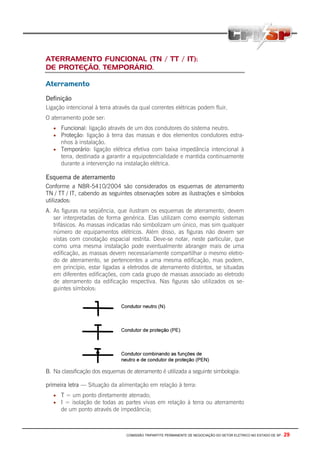

ATERRAMENTO FUNCIONAL (TN/TT/IT), DE PROTEÇÃO E TEMPORÁRIO »
EQUIPOTENCIALIZAÇÃO »
SECCIONAMENTO AUTOMÁTICO DA ALIMENTAÇÃO »

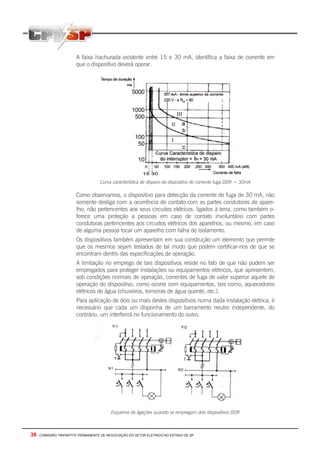

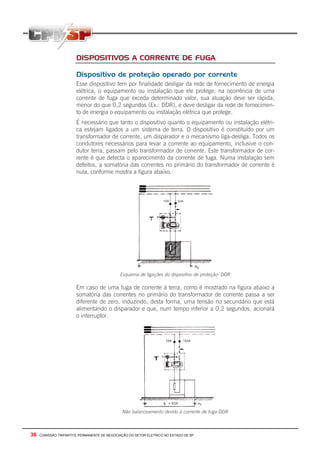

DISPOSITIVOS A CORRENTE DE FUGA »

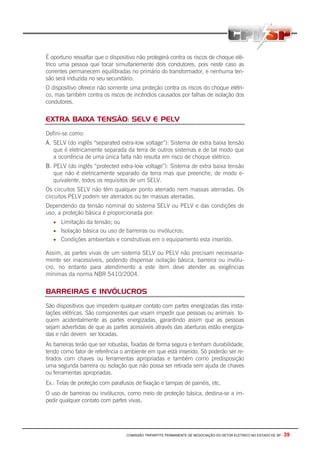

EXTRA BAIXA TENSÃO: SELV E PELV »
BARREIRAS E INVÓLUCROS »

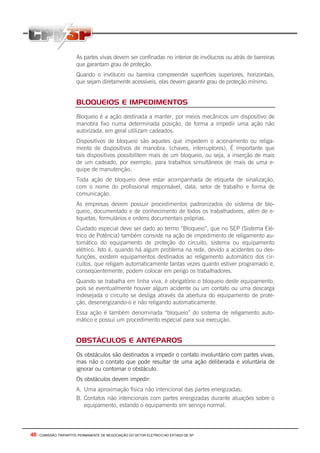

BLOQUEIOS E IMPEDIMENTOS »

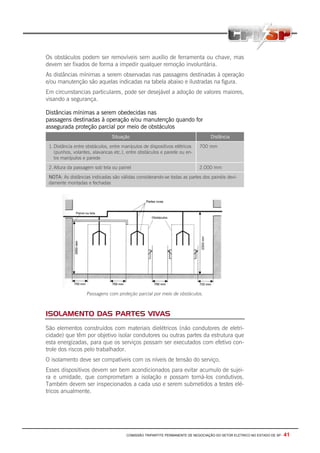

OBSTÁCULOS E ANTEPAROS »
ISOLAMENTO DAS PARTES VIVAS »

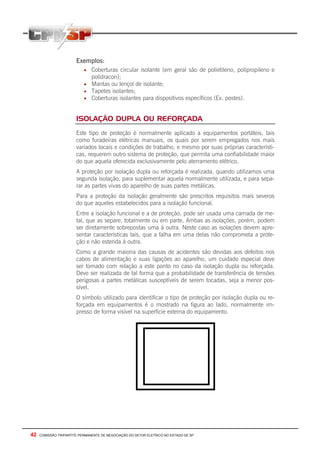

ISOLAÇÃO DUPLA OU REFORÇADA »

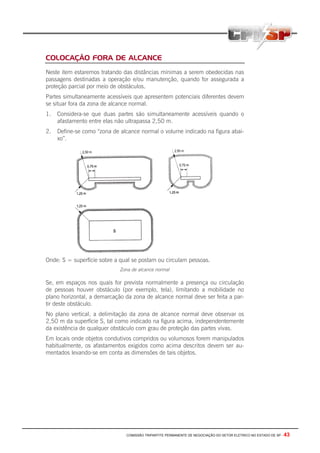

COLOCAÇÃO FORA DE ALCANCE »

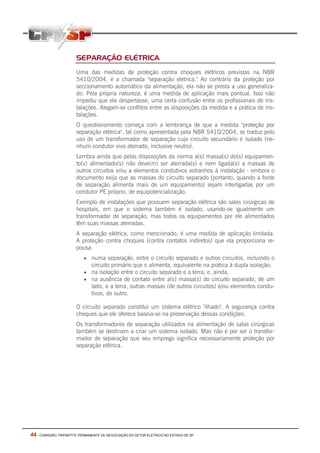

SEPARAÇÃO ELÉTRICA »
p.27
p.29
p.34
p.35
p.36
p.39
p.39
p.40
p.40
p.41
p.42
p.43
p.44

DESENERGIZAÇÃO
A desenergização é um conjunto de ações coordenadas, seqüenciadas e contro-
ladas, destinadas a garantir a efetiva ausência de tensão no circuito, trecho ou
ponto de trabalho, durante todo o tempo de intervenção e sob controle dos tra-
balhadores envolvidos.
Somente serão consideradas desenergizadas as instalações elétricas liberadas
para trabalho, mediante os procedimentos apropriados e obedecida a seqüência
a seguir:
Seccionamento
É o ato de promover a descontinuidade elétrica total, com afastamento adequa-
do entre um circuito ou dispositivo e outro, obtida mediante o acionamento de
dispositivo apropriado (chave seccionadora, interruptor, disjuntor), acionado por
meios manuais ou automáticos, ou ainda através de ferramental apropriado e
segundo procedimentos específicos.
Impedimento de reenergização
É o estabelecimento de condições que impedem, de modo reconhecidamente
garantido, a reenergização do circuito ou equipamento desenergizado, assegu-
rando ao trabalhador o controle do seccionamento. Na prática trata-se da apli-
cação de travamentos mecânicos, por meio de fechaduras, cadeados e
dispositivos auxiliares de travamento ou com sistemas informatizados equiva-
lentes.
Deve-se utilizar um sistema de travamento do dispositivo de seccionamento,
para o quadro, painel ou caixa de energia elétrica e garantir o efetivo impedi-
mento de reenergização involuntária ou acidental do circuito ou equipamento
durante a execução da atividade que originou o seccionamento. Deve-se tam-
bém fixar placas de sinalização alertando sobre a proibição da ligação da chave
e indicando que o circuito está em manutenção.
O risco de energizar inadvertidamente o circuito é grande em atividades que en-
volvam equipes diferentes, onde mais de um empregado estiver trabalhando.
Nesse caso a eliminação do risco é obtida pelo emprego de tantos bloqueios
quantos forem necessários para execução da atividade.
Dessa forma, o circuito será novamente energizado quando o último empregado
concluir seu serviço e destravar os bloqueios. Após a conclusão dos serviços
deverão ser adotados os procedimentos de liberação específicos.
A desenergização de circuito ou mesmo de todos os circuitos numa instalação
deve ser sempre programada e amplamente divulgada para que a interrupção
da energia elétrica reduza os transtornos e a possibilidade de acidentes. A ree-
nergização deverá ser autorizada mediante a divulgação a todos os envolvidos.
Constatação da ausência de tensão
É a verificação da efetiva ausência de tensão nos condutores do circuito elétri-
co. Deve ser feita com detectores testados antes e após a verificação da ausên-
cia de tensão, sendo realizada por contato ou por aproximação e de acordo com
procedimentos específicos.

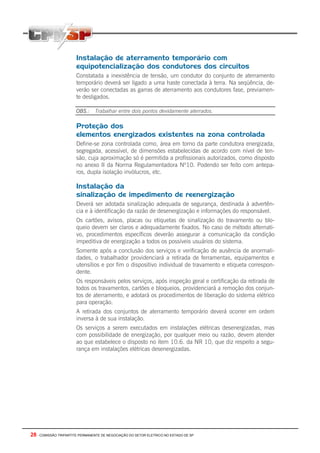

Instalação de aterramento temporário com
equipotencialização dos condutores dos circuitos
Constatada a inexistência de tensão, um condutor do conjunto de aterramento
temporário deverá ser ligado a uma haste conectada à terra. Na seqüência, de-
verão ser conectadas as garras de aterramento aos condutores fase, previamen-
te desligados.
OBS.: Trabalhar entre dois pontos devidamente aterrados.
Proteção dos
elementos energizados existentes na zona controlada

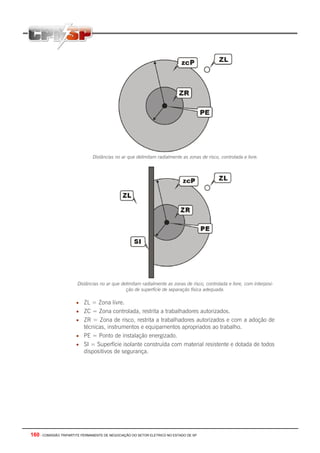

Define-se zona controlada como, área em torno da parte condutora energizada,
segregada, acessível, de dimensões estabelecidas de acordo com nível de ten-
são, cuja aproximação só é permitida a profissionais autorizados, como disposto
no anexo II da Norma Regulamentadora Nº10. Podendo ser feito com antepa-
ros, dupla isolação invólucros, etc.
Instalação da
sinalização de impedimento de reenergização
Deverá ser adotada sinalização adequada de segurança, destinada à advertên-
cia e à identificação da razão de desenergização e informações do responsável.
Os cartões, avisos, placas ou etiquetas de sinalização do travamento ou blo-
queio devem ser claros e adequadamente fixados. No caso de método alternati-
vo, procedimentos específicos deverão assegurar a comunicação da condição
impeditiva de energização a todos os possíveis usuários do sistema.
Somente após a conclusão dos serviços e verificação de ausência de anormali-
dades, o trabalhador providenciará a retirada de ferramentas, equipamentos e
utensílios e por fim o dispositivo individual de travamento e etiqueta correspon-
dente.
Os responsáveis pelos serviços, após inspeção geral e certificação da retirada de
todos os travamentos, cartões e bloqueios, providenciará a remoção dos conjun-
tos de aterramento, e adotará os procedimentos de liberação do sistema elétrico
para operação.
A retirada dos conjuntos de aterramento temporário deverá ocorrer em ordem
inversa à de sua instalação.
Os serviços a serem executados em instalações elétricas desenergizadas, mas
com possibilidade de energização, por qualquer meio ou razão, devem atender
ao que estabelece o disposto no item 10.6. da NR 10, que diz respeito a segu-
rança em instalações elétricas desenergizadas.

ATERRAMENTO FUNCIONAL (TN / TT / IT);
DE PROTEÇÃO, TEMPORÁRIO.
Aterramento
Definição
Ligação intencional à terra através da qual correntes elétricas podem fluir.
O aterramento pode ser:
• Funcional: ligação através de um dos condutores do sistema neutro.
• Proteção: ligação à terra das massas e dos elementos condutores estra-
nhos à instalação.
• Temporário: ligação elétrica efetiva com baixa impedância intencional à
terra, destinada a garantir a equipotencialidade e mantida continuamente
durante a intervenção na instalação elétrica.
Esquema de aterramento
Conforme a NBR-5410/2004 são considerados os esquemas de aterramento
TN / TT / IT, cabendo as seguintes observações sobre as ilustrações e símbolos
utilizados:
A. As figuras na seqüência, que ilustram os esquemas de aterramento, devem
ser interpretadas de forma genérica. Elas utilizam como exemplo sistemas
trifásicos. As massas indicadas não simbolizam um único, mas sim qualquer
número de equipamentos elétricos. Além disso, as figuras não devem ser
vistas com conotação espacial restrita. Deve-se notar, neste particular, que
como uma mesma instalação pode eventualmente abranger mais de uma
edificação, as massas devem necessariamente compartilhar o mesmo eletro-
do de aterramento, se pertencentes a uma mesma edificação, mas podem,
em princípio, estar ligadas a eletrodos de aterramento distintos, se situadas
em diferentes edificações, com cada grupo de massas associado ao eletrodo
de aterramento da edificação respectiva. Nas figuras são utilizados os se-
guintes símbolos:
B. Na classificação dos esquemas de aterramento é utilizada a seguinte simbologia:
primeira letra — Situação da alimentação em relação à terra:
• T = um ponto diretamente aterrado;
• I = isolação de todas as partes vivas em relação à terra ou aterramento
de um ponto através de impedância;

segunda letra — Situação das massas da instalação elétrica em relação à terra:
• T = massas diretamente aterradas, independentemente do aterramento
eventual de um ponto da alimentação;
• N = massas ligadas ao ponto da alimentação aterrado (em corrente al-
ternada, o ponto aterrado é normalmente o ponto neutro);
outras letras (eventuais) — Disposição do condutor neutro e do condutor de
proteção:
• S = funções de neutro e de proteção asseguradas por condutores distin-
tos;
• C = funções de neutro e de proteção combinadas em um único condutor
(condutor PEN).
Esquema TN
O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as
massas ligadas a esse ponto através de condutores de proteção. São considera-
das três variantes de esquema TN, de acordo com a disposição do condutor
neutro e do condutor de proteção, a saber:
A. Esquema TN-S, no qual o condutor neutro e o condutor de proteção são dis-
tintos, figura abaixo;
ESQUENA TN-S
B. Esquema TN-C, no qual as funções de neutro e de proteção são combi-
nadas em um único condutor, na totalidade do esquema, figura abaixo;
ESQUEMA TN-C
NOTA: As funções de neutro e de condutor de proteção são combinadas num único
condutor, na totalidade do esquema.

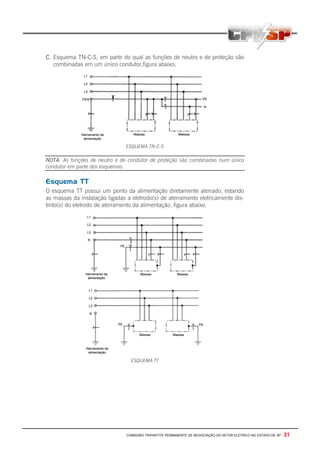

C. Esquema TN-C-S, em parte do qual as funções de neutro e de proteção são
combinadas em um único condutor,figura abaixo;
ESQUEMA TN-C-S
NOTA: As funções de neutro e de condutor de proteção são combinadas num único
condutor em parte dos esquemas.
Esquema TT
O esquema TT possui um ponto da alimentação diretamente aterrado, estando
as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente dis-
tinto(s) do eletrodo de aterramento da alimentação, figura abaixo.
ESQUEMA TT

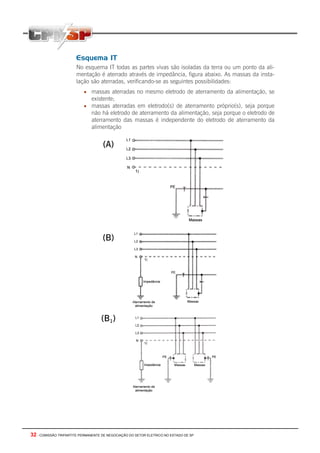

Esquema IT
No esquema IT todas as partes vivas são isoladas da terra ou um ponto da ali-
mentação é aterrado através de impedância, figura abaixo. As massas da insta-
lação são aterradas, verificando-se as seguintes possibilidades:
• massas aterradas no mesmo eletrodo de aterramento da alimentação, se
existente;
• massas aterradas em eletrodo(s) de aterramento próprio(s), seja porque
não há eletrodo de aterramento da alimentação, seja porque o eletrodo de
aterramento das massas é independente do eletrodo de aterramento da
alimentação
(A)
(B)
(B1)

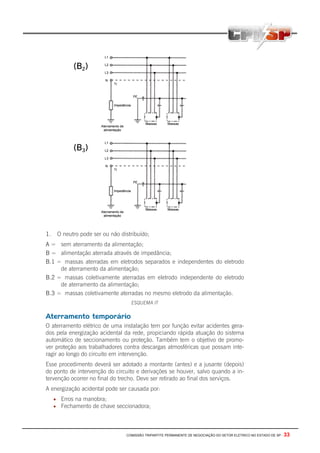

1. O neutro pode ser ou não distribuído;
A = sem aterramento da alimentação;
B = alimentação aterrada através de impedância;
B.1 = massas aterradas em eletrodos separados e independentes do eletrodo
de aterramento da alimentação;
B.2 = massas coletivamente aterradas em eletrodo independente do eletrodo
de aterramento da alimentação;
B.3 = massas coletivamente aterradas no mesmo eletrodo da alimentação.
ESQUEMA IT
Aterramento temporário
O aterramento elétrico de uma instalação tem por função evitar acidentes gera-
dos pela energização acidental da rede, propiciando rápida atuação do sistema
automático de seccionamento ou proteção. Também tem o objetivo de promo-
ver proteção aos trabalhadores contra descargas atmosféricas que possam inte-
ragir ao longo do circuito em intervenção.
Esse procedimento deverá ser adotado a montante (antes) e a jusante (depois)
do ponto de intervenção do circuito e derivações se houver, salvo quando a in-
tervenção ocorrer no final do trecho. Deve ser retirado ao final dos serviços.
A energização acidental pode ser causada por:
• Erros na manobra;
• Fechamento de chave seccionadora;
(B2)
(B3)

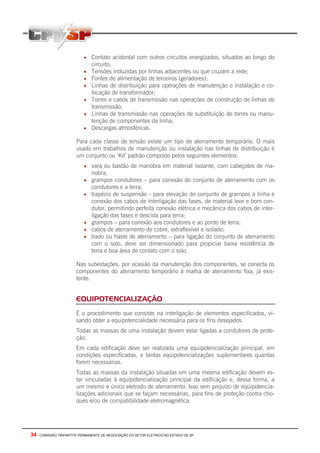

• Contato acidental com outros circuitos energizados, situados ao longo do
circuito;
• Tensões induzidas por linhas adjacentes ou que cruzam a rede;
• Fontes de alimentação de terceiros (geradores);
• Linhas de distribuição para operações de manutenção e instalação e co-
locação de transformador;
• Torres e cabos de transmissão nas operações de construção de linhas de
transmissão;
• Linhas de transmissão nas operações de substituição de torres ou manu-
tenção de componentes da linha;
• Descargas atmosféricas.
Para cada classe de tensão existe um tipo de aterramento temporário. O mais
usado em trabalhos de manutenção ou instalação nas linhas de distribuição é
um conjunto ou ‘Kit’ padrão composto pelos seguintes elementos:
• vara ou bastão de manobra em material isolante, com cabeçotes de ma-
nobra;
• grampos condutores – para conexão do conjunto de aterramento com os
condutores e a terra;
• trapézio de suspensão - para elevação do conjunto de grampos à linha e
conexão dos cabos de interligação das fases, de material leve e bom con-
dutor, permitindo perfeita conexão elétrica e mecânica dos cabos de inter-
ligação das fases e descida para terra;
• grampos – para conexão aos condutores e ao ponto de terra;
• cabos de aterramento de cobre, extraflexível e isolado;
• trado ou haste de aterramento – para ligação do conjunto de aterramento
com o solo, deve ser dimensionado para propiciar baixa resistência de
terra e boa área de contato com o solo.
Nas subestações, por ocasião da manutenção dos componentes, se conecta os
componentes do aterramento temporário à malha de aterramento fixa, já exis-
tente.
EQUIPOTENCIALIZAÇÃO
É o procedimento que consiste na interligação de elementos especificados, vi-
sando obter a equipotencialidade necessária para os fins desejados.
Todas as massas de uma instalação devem estar ligadas a condutores de prote-
ção.
Em cada edificação deve ser realizada uma equipotencialização principal, em
condições especificadas, e tantas eqüipotencializações suplementares quantas
forem necessárias.
Todas as massas da instalação situadas em uma mesma edificação devem es-
tar vinculadas à equipotencialização principal da edificação e, dessa forma, a
um mesmo e único eletrodo de aterramento. Isso sem prejuízo de eqüipotencia-
lizações adicionais que se façam necessárias, para fins de proteção contra cho-
ques e/ou de compatibilidade eletromagnética.

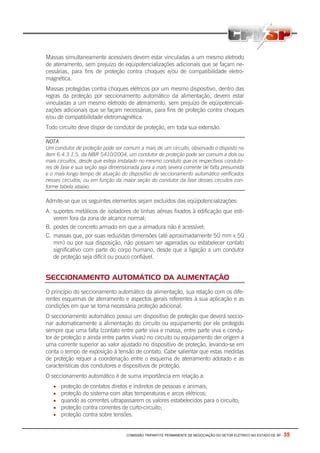

Massas simultaneamente acessíveis devem estar vinculadas a um mesmo eletrodo
de aterramento, sem prejuízo de eqüipotencializações adicionais que se façam ne-
cessárias, para fins de proteção contra choques e/ou de compatibilidade eletro-
magnética.
Massas protegidas contra choques elétricos por um mesmo dispositivo, dentro das
regras da proteção por seccionamento automático da alimentação, devem estar
vinculadas a um mesmo eletrodo de aterramento, sem prejuízo de eqüipotenciali-
zações adicionais que se façam necessárias, para fins de proteção contra choques
e/ou de compatibilidade eletromagnética.
Todo circuito deve dispor de condutor de proteção, em toda sua extensão.
NOTA
Um condutor de proteção pode ser comum a mais de um circuito, observado o disposto no
item 6.4.3.1.5. da NBR 5410/2004, um condutor de proteção pode ser comum a dois ou
mais circuitos, desde que esteja instalado no mesmo conduto que os respectivos conduto-
res de fase e sua seção seja dimensionada para a mais severa corrente de falta presumida
e o mais longo tempo de atuação do dispositivo de seccionamento automático verificados
nesses circuitos; ou em função da maior seção do condutor da fase desses circuitos con-
forme tabela abaixo.
Admite-se que os seguintes elementos sejam excluídos das eqüipotencializações:
A. suportes metálicos de isoladores de linhas aéreas fixados à edificação que esti-
verem fora da zona de alcance normal;
B. postes de concreto armado em que a armadura não é acessível;
C. massas que, por suas reduzidas dimensões (até aproximadamente 50 mm x 50
mm) ou por sua disposição, não possam ser agarradas ou estabelecer contato
significativo com parte do corpo humano, desde que a ligação a um condutor
de proteção seja difícil ou pouco confiável.
SECCIONAMENTO AUTOMÁTICO DA ALIMENTAÇÃO
O princípio do seccionamento automático da alimentação, sua relação com os dife-
rentes esquemas de aterramento e aspectos gerais referentes à sua aplicação e as
condições em que se torna necessária proteção adicional.
O seccionamento automático possui um dispositivo de proteção que deverá seccio-
nar automaticamente a alimentação do circuito ou equipamento por ele protegido
sempre que uma falta (contato entre parte viva e massa, entre parte viva e condu-
tor de proteção e ainda entre partes vivas) no circuito ou equipamento der origem a
uma corrente superior ao valor ajustado no dispositivo de proteção, levando-se em
conta o tempo de exposição à tensão de contato. Cabe salientar que estas medidas
de proteção requer a coordenação entre o esquema de aterramento adotado e as
características dos condutores e dispositivos de proteção.
O seccionamento automático é de suma importância em relação a:
• proteção de contatos diretos e indiretos de pessoas e animais;
• proteção do sistema com altas temperaturas e arcos elétricos;
• quando as correntes ultrapassarem os valores estabelecidos para o circuito;
• proteção contra correntes de curto-circuito;
• proteção contra sobre tensões.

DISPOSITIVOS A CORRENTE DE FUGA
Dispositivo de proteção operado por corrente
Esse dispositivo tem por finalidade desligar da rede de fornecimento de energia
elétrica, o equipamento ou instalação que ele protege, na ocorrência de uma
corrente de fuga que exceda determinado valor, sua atuação deve ser rápida,
menor do que 0,2 segundos (Ex.: DDR), e deve desligar da rede de fornecimen-
to de energia o equipamento ou instalação elétrica que protege.
É necessário que tanto o dispositivo quanto o equipamento ou instalação elétri-
ca estejam ligados a um sistema de terra. O dispositivo é constituído por um
transformador de corrente, um disparador e o mecanismo liga-desliga. Todos os
condutores necessários para levar a corrente ao equipamento, inclusive o con-
dutor terra, passam pelo transformador de corrente. Este transformador de cor-
rente é que detecta o aparecimento da corrente de fuga. Numa instalação sem
defeitos, a somatória das correntes no primário do transformador de corrente é
nula, conforme mostra a figura abaixo.
Esquema de ligações do dispositivo de proteção- DDR
Em caso de uma fuga de corrente à terra, como é mostrado na figura abaixo a
somatória das correntes no primário do transformador de corrente passa a ser
diferente de zero, induzindo, desta forma, uma tensão no secundário que está
alimentando o disparador e que, num tempo inferior a 0,2 segundos, acionará
o interruptor.
Não balanceamento devido à corrente de fuga-DDR

Os dispositivos fabricados normalmente têm capacidade de interromper o forne-
cimento de energia elétrica a equipamentos ou a circuitos elétricos que operem
com correntes até 160A. A sensibilidade exigida do dispositivo, para detectar
correntes de fuga, dependerá das características do circuito em será instalado
(relés de sobre corrente de fase e neutro, relés de alta impedância,etc).
A tabela abaixo apresenta a sensibilidade de vários dispositivos de proteção pa-
ra diversas capacidades de interrupção de corrente.
Valores das correntes de fuga detectados pêlos
vários tipos de dispositivo de proteção.
Corrente Nominal (A) Corrente Nominal de fuga (m A)
40 30
63 30
40 500
100 500
160 500
O valor requerido da resistência de terra nos sistemas de aterramento elétrico, a
fim de que tais dispositivos operem, é bem pequeno. Admitindo que a máxima
tensão de contato permitida seja de 50 volts, temos, para as várias sensibilida-
des de corrente de fuga dada na tabela acima, os seguintes valores requeridos
de resistência de terra:
A figura a seguir apresenta a curva característica de disparo do dispositivo DDR
com sensibilidade para 30 mA. As curvas "a" e "b", no gráfico, limitam as faixas
de correntes perigosas para o ser humano. Temos, então, a formação de três
regiões:
Região l - Os valores de corrente de fuga versus tempo de circulação pelo corpo
não têm influência no ritmo cardíaco e no sistema nervoso;
Região II - A intensidade de corrente é insuportável, inconveniente, passando
de 50 m A aproximadamente;
Região III – Além de causar inconveniência, causam a fibrilação ventricular,
podendo levar a morte. Observamos, portanto, que a curva característica do
dispositivo fica situada totalmente fora da Região III, que é a região perigosa, e
que a atuação é extremamente rápida, menor do que 30 mS.

A faixa hachurada existente entre 15 e 30 mA, identifica a faixa de corrente em
que o dispositivo deverá operar.
Curva característica de disparo do dispositivo de corrente fuga DDR = 30mA
Como observamos, o dispositivo para detecção da corrente de fuga de 30 mA, não
somente desliga com a ocorrência de contato com as partes condutoras do apare-
lho, não pertencentes aos seus circuitos elétricos, ligados à terra, como também o-
ferece uma proteção a pessoas em caso de contato involuntário com partes
condutoras pertencentes aos circuitos elétricos dos aparelhos, ou mesmo, em caso
de alguma pessoa tocar um aparelho com falha de isolamento.
Os dispositivos também apresentam em sua construção um elemento que permite
que os mesmos sejam testados de tal modo que podem certificar-nos de que se
encontram dentro das especificações de operação.
A limitação no emprego de tais dispositivos reside no fato de que não podem ser
empregados para proteger instalações ou equipamentos elétricos, que apresentem,
sob condições normais de operação, correntes de fuga de valor superior aquele de
operação do dispositivo, como ocorre com equipamentos, tais como, aquecedores
elétricos de água (chuveiros, torneiras de água quente, etc.).
Para aplicação de dois ou mais destes dispositivos numa dada instalação elétrica, é
necessário que cada um disponha de um barramento neutro independente, do
contrário, um interferirá no funcionamento do outro.
Esquema de ligações quando se empregam dois dispositivos DDR

É oportuno ressaltar que o dispositivo não protegerá contra os riscos de choque elé-
trico uma pessoa que tocar simultanemente dois condutores, pois neste caso as
correntes permanecem equilibradas no primário do transformador, e nenhuma ten-
são será induzida no seu secundário.
O dispositivo oferece não somente uma proteção contra os riscos do choque elétri-
co, mas também contra os riscos de incêndios causados por falhas de isolação dos
condutores.
EXTRA BAIXA TENSÃO: SELV E PELV
Defini-se como:
A. SELV (do inglês “separated extra-low voltage”): Sistema de extra baixa tensão
que é eletricamente separada da terra de outros sistemas e de tal modo que
a ocorrência de uma única falta não resulta em risco de choque elétrico.
B. PELV (do inglês “protected extra-low voltage”): Sistema de extra baixa tensão
que não é eletricamente separado da terra mas que preenche, de modo e-
quivalente, todos os requisitos de um SELV.
Os circuitos SELV não têm qualquer ponto aterrado nem massas aterradas. Os
circuitos PELV podem ser aterrados ou ter massas aterradas.
Dependendo da tensão nominal do sistema SELV ou PELV e das condições de
uso, a proteção básica é proporcionada por:
• Limitação da tensão; ou
• Isolação básica ou uso de barreiras ou invólucros;
• Condições ambientais e construtivas em o equipamento esta inserido.
Assim, as partes vivas de um sistema SELV ou PELV não precisam necessaria-
mente ser inacessíveis, podendo dispensar isolação básica, barreira ou invólu-
cro, no entanto para atendimento a este item deve atender as exigências
mínimas da norma NBR 5410/2004.
BARREIRAS E INVÓLUCROS
São dispositivos que impedem qualquer contato com partes energizadas das insta-
lações elétricas. São componentes que visam impedir que pessoas ou animais to-
quem acidentalmente as partes energizadas, garantindo assim que as pessoas
sejam advertidas de que as partes acessíveis através das aberturas estão energiza-
das e não devem ser tocadas.
As barreiras terão que ser robustas, fixadas de forma segura e tenham durabilidade,
tendo como fator de referência o ambiente em que está inserido. Só poderão ser re-
tirados com chaves ou ferramentas apropriadas e também como predisposição
uma segunda barreira ou isolação que não possa ser retirada sem ajuda de chaves
ou ferramentas apropriadas.
Ex.: Telas de proteção com parafusos de fixação e tampas de painéis, etc.
O uso de barreiras ou invólucros, como meio de proteção básica, destina-se a im-
pedir qualquer contato com partes vivas.

As partes vivas devem ser confinadas no interior de invólucros ou atrás de barreiras
que garantam grau de proteção.
Quando o invólucro ou barreira compreender superfícies superiores, horizontais,
que sejam diretamente acessíveis, elas devem garantir grau de proteção mínimo.
BLOQUEIOS E IMPEDIMENTOS
Bloqueio é a ação destinada a manter, por meios mecânicos um dispositivo de
manobra fixo numa determinada posição, de forma a impedir uma ação não
autorizada, em geral utilizam cadeados.
Dispositivos de bloqueio são aqueles que impedem o acionamento ou religa-
mento de dispositivos de manobra. (chaves, interruptores), É importante que
tais dispositivos possibilitem mais de um bloqueio, ou seja, a inserção de mais
de um cadeado, por exemplo, para trabalhos simultâneos de mais de uma e-
quipe de manutenção.
Toda ação de bloqueio deve estar acompanhada de etiqueta de sinalização,
com o nome do profissional responsável, data, setor de trabalho e forma de
comunicação.
As empresas devem possuir procedimentos padronizados do sistema de blo-
queio, documentado e de conhecimento de todos os trabalhadores, além de e-
tiquetas, formulários e ordens documentais próprias.
Cuidado especial deve ser dado ao termo “Bloqueio”, que no SEP (Sistema Elé-
trico de Potência) também consiste na ação de impedimento de religamento au-
tomático do equipamento de proteção do circuito, sistema ou equipamento
elétrico. Isto é, quando há algum problema na rede, devido a acidentes ou des-
funções, existem equipamentos destinados ao religamento automático dos cir-
cuitos, que religam automaticamente tantas vezes quanto estiver programado e,
conseqüentemente, podem colocar em perigo os trabalhadores.
Quando se trabalha em linha viva, é obrigatório o bloqueio deste equipamento,
pois se eventualmente houver algum acidente ou um contato ou uma descarga
indesejada o circuito se desliga através da abertura do equipamento de prote-
ção, desenergizando-o e não religando automaticamente.
Essa ação é também denominada “bloqueio” do sistema de religamento auto-
mático e possui um procedimento especial para sua execução.
OBSTÁCULOS E ANTEPAROS
Os obstáculos são destinados a impedir o contato involuntário com partes vivas,
mas não o contato que pode resultar de uma ação deliberada e voluntária de
ignorar ou contornar o obstáculo.
Os obstáculos devem impedir:
A. Uma aproximação física não intencional das partes energizadas;
B. Contatos não intencionais com partes energizadas durante atuações sobre o
equipamento, estando o equipamento em serviço normal.

Os obstáculos podem ser removíveis sem auxílio de ferramenta ou chave, mas
devem ser fixados de forma a impedir qualquer remoção involuntária.
As distâncias mínimas a serem observadas nas passagens destinadas à operação
e/ou manutenção são aquelas indicadas na tabela abaixo e ilustradas na figura.
Em circunstancias particulares, pode ser desejável a adoção de valores maiores,
visando a segurança.
Distâncias mínimas a serem obedecidas nas
passagens destinadas à operação e/ou manutenção quando for
assegurada proteção parcial por meio de obstáculos
Situação Distância
1.Distância entre obstáculos, entre manípulos de dispositivos elétricos
(punhos, volantes, alavancas etc.), entre obstáculos e parede ou en-
tre manípulos e parede
700 mm
2.Altura da passagem sob tela ou painel 2.000 mm
NOTA: As distâncias indicadas são válidas considerando-se todas as partes dos painéis devi-
damente montadas e fechadas
Passagens com proteção parcial por meio de obstáculos.
ISOLAMENTO DAS PARTES VIVAS
São elementos construídos com materiais dielétricos (não condutores de eletri-
cidade) que têm por objetivo isolar condutores ou outras partes da estrutura que
esta energizadas, para que os serviços possam ser executados com efetivo con-
trole dos riscos pelo trabalhador.
O isolamento deve ser compatíveis com os níveis de tensão do serviço.
Esses dispositivos devem ser bem acondicionados para evitar acumulo de sujei-
ra e umidade, que comprometam a isolação e possam torná-los condutivos.
Também devem ser inspecionados a cada uso e serem submetidos a testes elé-
tricos anualmente.

Exemplos:

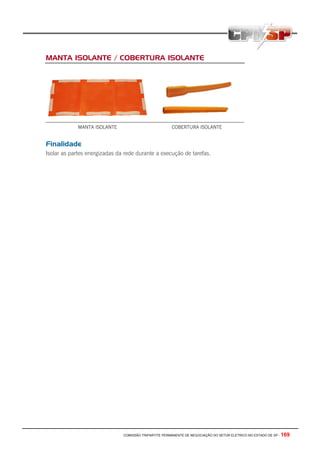

• Coberturas circular isolante (em geral são de polietileno, polipropileno e
polidracon);
• Mantas ou lençol de isolante;
• Tapetes isolantes;
• Coberturas isolantes para dispositivos específicos (Ex. postes).
ISOLAÇÃO DUPLA OU REFORÇADA
Este tipo de proteção é normalmente aplicado a equipamentos portáteis, tais
como furadeiras elétricas manuais, os quais por serem empregados nos mais
variados locais e condições de trabalho, e mesmo por suas próprias característi-
cas, requerem outro sistema de proteção, que permita uma confiabilidade maior
do que aquela oferecida exclusivamente pelo aterramento elétrico.
A proteção por isolação dupla ou reforçada é realizada, quando utilizamos uma
segunda isolação, para suplementar aquela normalmente utilizada, e para sepa-
rar as partes vivas do aparelho de suas partes metálicas.
Para a proteção da isolação geralmente são prescritos requisitos mais severos
do que aqueles estabelecidos para a isolação funcional.
Entre a isolação funcional e a de proteção, pode ser usada uma camada de me-
tal, que as separe, totalmente ou em parte. Ambas as isolações, porém, podem
ser diretamente sobrepostas uma à outra. Neste caso as isolações devem apre-
sentar características tais, que a falha em uma delas não comprometa a prote-
ção e não estenda à outra.
Como a grande maioria das causas de acidentes são devidas aos defeitos nos
cabos de alimentação e suas ligações ao aparelho, um cuidado especial deve
ser tomado com relação a este ponto no caso da isolação dupla ou reforçada.
Deve ser realizada de tal forma que a probabilidade de transferência de tensões
perigosas a partes metálicas susceptíveis de serem tocadas, seja a menor pos-
sível.
O símbolo utilizado para identificar o tipo de proteção por isolação dupla ou re-
forçada em equipamentos é o mostrado na figura ao lado, normalmente im-
presso de forma visível na superfície externa do equipamento.

COLOCAÇÃO FORA DE ALCANCE
Neste item estaremos tratando das distâncias mínimas a serem obedecidas nas
passagens destinadas a operação e/ou manutenção, quando for assegurada a
proteção parcial por meio de obstáculos.
Partes simultaneamente acessíveis que apresentem potenciais diferentes devem
se situar fora da zona de alcance normal.
1. Considera-se que duas partes são simultaneamente acessíveis quando o
afastamento entre elas não ultrapassa 2,50 m.
2. Define-se como “zona de alcance normal o volume indicado na figura abai-
xo”.
Onde: S = superfície sobre a qual se postam ou circulam pessoas.
Zona de alcance normal
Se, em espaços nos quais for prevista normalmente a presença ou circulação
de pessoas houver obstáculo (por exemplo, tela), limitando a mobilidade no
plano horizontal, a demarcação da zona de alcance normal deve ser feita a par-
tir deste obstáculo.
No plano vertical, a delimitação da zona de alcance normal deve observar os
2,50 m da superfície S, tal como indicado na figura acima, independentemente
da existência de qualquer obstáculo com grau de proteção das partes vivas.
Em locais onde objetos condutivos compridos ou volumosos forem manipulados
habitualmente, os afastamentos exigidos como acima descritos devem ser au-
mentados levando-se em conta as dimensões de tais objetos.

SEPARAÇÃO ELÉTRICA
Uma das medidas de proteção contra choques elétricos previstas na NBR
5410/2004, é a chamada "separação elétrica." Ao contrário da proteção por
seccionamento automático da alimentação, ela não se presta a uso generaliza-
do. Pela própria natureza, é uma medida de aplicação mais pontual. Isso não
impediu que ela despertasse, uma certa confusão entre os profissionais de ins-
talações. Alegam-se conflitos entre as disposições da medida e a prática de ins-
talações.
O questionamento começa com a lembrança de que a medida "proteção por
separação elétrica", tal como apresentada pela NBR 5410/2004, se traduz pelo
uso de um transformador de separação cujo circuito secundário é isolado (ne-
nhum condutor vivo aterrado, inclusive neutro).
Lembra ainda que pelas disposições da norma a(s) massa(s) do(s) equipamen-
to(s) alimentado(s) não deve(m) ser aterrada(s) e nem ligada(s) a massas de
outros circuitos e/ou a elementos condutivos estranhos à instalação - embora o
documento exija que as massas do circuito separado (portanto, quando a fonte
de separação alimenta mais de um equipamento) sejam interligadas por um
condutor PE próprio, de equipotencialização.
Exemplo de instalações que possuem separação elétrica são salas cirúrgicas de
hospitais, em que o sistema também é isolado, usando-se igualmente um
transformador de separação, mas todos os equipamentos por ele alimentados
têm suas massas aterradas.
A separação elétrica, como mencionado, é uma medida de aplicação limitada.
A proteção contra choques (contra contatos indiretos) que ela proporciona re-
pousa:
• numa separação, entre o circuito separado e outros circuitos, incluindo o
circuito primário que o alimenta, equivalente na prática à dupla isolação;
• na isolação entre o circuito separado e a terra; e, ainda,
• na ausência de contato entre a(s) massa(s) do circuito separado, de um
lado, e a terra, outras massas (de outros circuitos) e/ou elementos condu-
tivos, de outro.
O circuito separado constitui um sistema elétrico "ilhado". A segurança contra
choques que ele oferece baseia-se na preservação dessas condições.
Os transformadores de separação utilizados na alimentação de salas cirúrgicas
também se destinam a criar um sistema isolado. Mas não é por ser o transfor-
mador de separação que seu emprego significa necessariamente proteção por
separação elétrica.

4
NORMAS TÉCNICAS BRASILEIRAS
NBR DA ABNT
NBR 5410 INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO »
NBR 14039 INSTALAÇÕES ELÉTRICAS DE MÉDIA TENSÃO DE 1,0kV A 36,2kV »
p.47
p.48

NBR 5410
INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO
Objetivo
Esta Norma estabelece as condições que as instalações elétricas de baixa ten-
são devem satisfazer a fim de garantir a segurança de pessoas e animais, o
funcionamento adequado da instalação e a conservação dos bens.
Esta Norma aplica-se principalmente às instalações elétricas de edificação, re-
sidencial, comercial, público, industrial, de serviços, agropecuário, hortigranjei-
ro, etc.
Esta Norma aplica-se às instalações elétricas:
A. em áreas descobertas das propriedades, externas às edificações;
B. reboques de acampamento (trailers), locais de acampamento (campings),
marinas e instalações análogas;
C. canteiros de obra, feiras, exposições e outras instalações temporárias.
D. aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a
1 000 V em corrente alternada, com freqüências inferiores a 400 Hz, ou a 1
500 V em corrente continua;
E. aos circuitos elétricos, que não os internos aos equipamentos, funcionando
sob uma tensão superior a 1 000 V e alimentados através de uma instalação
de tensão igual ou inferior a 1 000 V em corrente alternada (por exemplo,
circuitos de lâmpadas a descarga, precípitadores eletrostáticos etc.);
F. a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas re-
lativas aos equipamentos de utilização;
G. às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos e-
quipamentos).
NOTA: A aplicação às linhas de sinal concentra-se na prevenção dos riscos decorren-
tes das influências mútuas entre essas linhas e as demais linhas elétricas da instala-
ção, sobretudo sob os pontos de vista da segurança contra choques elétricos, da
segurança contra incêndios e efeitos térmicos prejudiciais e da compatibilidade ele-
tromagnética.
Esta Norma aplica-se às instalações novas e a reformas em instalações existentes.
NOTA: Modificações destinadas a, por exemplo, acomodar novos equipamentos elétri-
cos, inclusive de sinal, ou substituir equipamentos existentes, não caracterizam neces-
sariamente uma reforma geral da instalação.
Esta Norma não se aplica a:
A. instalações de tração elétrica;
B. instalações elétricas de veículos automotores;
C. instalações elétricas de embarcações e aeronaves;
D. equipamentos para supressão de perturbações radioelétricas, na medida em
que não comprometam a segurança das instalações;
E. instalações de iluminação pública;

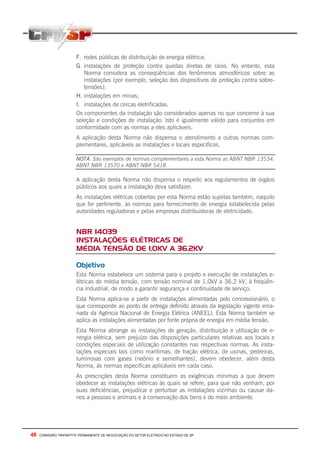

F. redes públicas de distribuição de energia elétrica;
G. instalações de proteção contra quedas diretas de raios. No entanto, esta
Norma considera as conseqüências dos fenômenos atmosféricos sobre as
instalações (por exemplo, seleção dos dispositivos de proteção contra sobre-
tensões);
H. instalações em minas;
I. instalações de cercas eletrificadas.
Os componentes da instalação são considerados apenas no que concerne à sua
seleção e condições de instalação. Isto é igualmente válido para conjuntos em
conformidade com as normas a eles aplicáveis.
A aplicação desta Norma não dispensa o atendimento a outras normas com-
plementares, aplicáveis as instalações e locais específicos.
NOTA: São exemplos de normas complementares a esta Norma as ABNT NBR 13534,
ABNT NBR 13570 e ABNT NBR 5418.
A aplicação desta Norma não dispensa o respeito aos regulamentos de órgãos
públicos aos quais a instalação deva satisfazer.
As instalações elétricas cobertas por esta Norma estão sujeitas também, naquilo
que for pertinente, às normas para fornecimento de energia estabelecida pelas
autoridades reguladoras e pelas empresas distribuidoras de eletricidade.

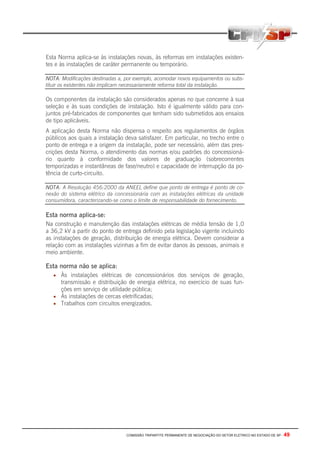

NBR 14039
INSTALAÇÕES ELÉTRICAS DE
MÉDIA TENSÃO DE 1,0KV A 36,2KV
Objetivo
Esta Norma estabelece um sistema para o projeto e execução de instalações e-
létricas de média tensão, com tensão nominal de 1,0kV a 36,2 kV, à freqüên-
cia industrial, de modo a garantir segurança e continuidade de serviço.
Esta Norma aplica-se a partir de instalações alimentadas pelo concessionário, o
que corresponde ao ponto de entrega definido através da legislação vigente ema-
nada da Agência Nacional de Energia Elétrica (ANEEL). Esta Norma também se
aplica as instalações alimentadas por fonte própria de energia em média tensão.
Esta Norma abrange as instalações de geração, distribuição e utilização de e-
nergia elétrica, sem prejuízo das disposições particulares relativas aos locais e
condições especiais de utilização constantes nas respectivas normas. As insta-
lações especiais tais como marítimas, de tração elétrica, de usinas, pedreiras,
luminosas com gases (neônio e semelhantes), devem obedecer, além desta
Norma, às normas especificas aplicáveis em cada caso.
As prescrições desta Norma constituem as exigências mínimas a que devem
obedecer as instalações elétricas às quais se refere, para que não venham, por
suas deficiências, prejudicar e perturbar as instalações vizinhas ou causar da-
nos a pessoas e animais e à conservação dos bens e do meio ambiente.

Esta Norma aplica-se às instalações novas, às reformas em instalações existen-
tes e às instalações de caráter permanente ou temporário.
NOTA: Modificações destinadas a, por exemplo, acomodar novos equipamentos ou subs-
tituir os existentes não implicam necessariamente reforma total da instalação.
Os componentes da instalação são considerados apenas no que concerne à sua
seleção e às suas condições de instalação. Isto é igualmente válido para con-
juntos pré-fabricados de componentes que tenham sido submetidos aos ensaios
de tipo aplicáveis.
A aplicação desta Norma não dispensa o respeito aos regulamentos de órgãos
públicos aos quais a instalação deva satisfazer. Em particular, no trecho entre o
ponto de entrega e a origem da instalação, pode ser necessário, além das pres-
crições desta Norma, o atendimento das normas e/ou padrões do concessioná-
rio quanto à conformidade dos valores de graduação (sobrecorrentes
temporizadas e instantâneas de fase/neutro) e capacidade de interrupção da po-
tência de curto-circuito.
NOTA: A Resolução 456:2000 da ANEEL define que ponto de entrega é ponto de co-
nexão do sistema elétrico da concessionária com as instalações elétricas da unidade
consumidora, caracterizando-se como o limite de responsabilidade do fornecimento.
Esta norma aplica-se:
Na construção e manutenção das instalações elétricas de média tensão de 1,0
a 36,2 kV a partir do ponto de entrega definido pela legislação vigente incluindo
as instalações de geração, distribuição de energia elétrica. Devem considerar a
relação com as instalações vizinhas a fim de evitar danos às pessoas, animais e
meio ambiente.
Esta norma não se aplica:
• Às instalações elétricas de concessionários dos serviços de geração,
transmissão e distribuição de energia elétrica, no exercício de suas fun-
ções em serviço de utilidade pública;
• Às instalações de cercas eletrificadas;
• Trabalhos com circuitos energizados.

5
PROCEDIMENTOS
ROTINAS DE TRABALHO
INSTALAÇÕES DESENERGIZADAS »
LIBERAÇÃO PARA SERVIÇOS »
SINALIZAÇÃO DE SEGURANÇA »
INSPEÇÕES DE ÁREAS, SERVIÇOS, FERRAMENTAL E EQUIPAMENTO »
p.53
p.57
p.59
p.63

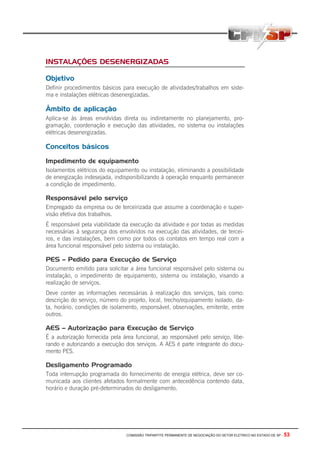

INSTALAÇÕES DESENERGIZADAS
Objetivo
Definir procedimentos básicos para execução de atividades/trabalhos em siste-
ma e instalações elétricas desenergizadas.
Âmbito de aplicação
Aplica-se às áreas envolvidas direta ou indiretamente no planejamento, pro-
gramação, coordenação e execução das atividades, no sistema ou instalações
elétricas desenergizadas.
Conceitos básicos
Impedimento de equipamento
Isolamentos elétricos do equipamento ou instalação, eliminando a possibilidade
de energização indesejada, indisponibilizando à operação enquanto permanecer
a condição de impedimento.
Responsável pelo serviço
Empregado da empresa ou de terceirizada que assume a coordenação e super-
visão efetiva dos trabalhos.
É responsável pela viabilidade da execução da atividade e por todas as medidas
necessárias à segurança dos envolvidos na execução das atividades, de tercei-
ros, e das instalações, bem como por todos os contatos em tempo real com a
área funcional responsável pelo sistema ou instalação.
PES – Pedido para Execução de Serviço
Documento emitido para solicitar a área funcional responsável pelo sistema ou
instalação, o impedimento de equipamento, sistema ou instalação, visando a
realização de serviços.
Deve conter as informações necessárias à realização dos serviços, tais como:
descrição do serviço, número do projeto, local, trecho/equipamento isolado, da-
ta, horário, condições de isolamento, responsável, observações, emitente, entre
outros.
AES – Autorização para Execução de Serviço
É a autorização fornecida pela área funcional, ao responsável pelo serviço, libe-
rando e autorizando a execução dos serviços. A AES é parte integrante do docu-
mento PES.
Desligamento Programado
Toda interrupção programada do fornecimento de energia elétrica, deve ser co-
municada aos clientes afetados formalmente com antecedência contendo data,
horário e duração pré-determinados do desligamento.

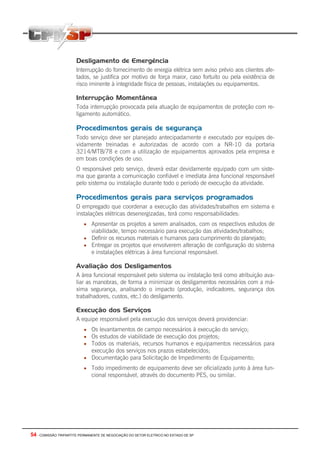

Desligamento de Emergência
Interrupção do fornecimento de energia elétrica sem aviso prévio aos clientes afe-
tados, se justifica por motivo de força maior, caso fortuito ou pela existência de
risco iminente à integridade física de pessoas, instalações ou equipamentos.
Interrupção Momentânea
Toda interrupção provocada pela atuação de equipamentos de proteção com re-
ligamento automático.
Procedimentos gerais de segurança
Todo serviço deve ser planejado antecipadamente e executado por equipes de-
vidamente treinadas e autorizadas de acordo com a NR-10 da portaria
3214/MTB/78 e com a utilização de equipamentos aprovados pela empresa e
em boas condições de uso.
O responsável pelo serviço, deverá estar devidamente equipado com um siste-
ma que garanta a comunicação confiável e imediata área funcional responsável
pelo sistema ou instalação durante todo o período de execução da atividade.
Procedimentos gerais para serviços programados
O empregado que coordenar a execução das atividades/trabalhos em sistema e
instalações elétricas desenergizadas, terá como responsabilidades:
• Apresentar os projetos a serem analisados, com os respectivos estudos de
viabilidade, tempo necessário para execução das atividades/trabalhos;
• Definir os recursos materiais e humanos para cumprimento do planejado;
• Entregar os projetos que envolverem alteração de configuração do sistema
e instalações elétricas à área funcional responsável.
Avaliação dos Desligamentos
A área funcional responsável pelo sistema ou instalação terá como atribuição ava-
liar as manobras, de forma a minimizar os desligamentos necessários com a má-
xima segurança, analisando o impacto (produção, indicadores, segurança dos
trabalhadores, custos, etc.) do desligamento.
Execução dos Serviços
A equipe responsável pela execução dos serviços deverá providenciar:
• Os levantamentos de campo necessários à execução do serviço;
• Os estudos de viabilidade de execução dos projetos;
• Todos os materiais, recursos humanos e equipamentos necessários para
execução dos serviços nos prazos estabelecidos;
• Documentação para Solicitação de Impedimento de Equipamento;
• Todo impedimento de equipamento deve ser oficializado junto à área fun-
cional responsável, através do documento PES, ou similar.

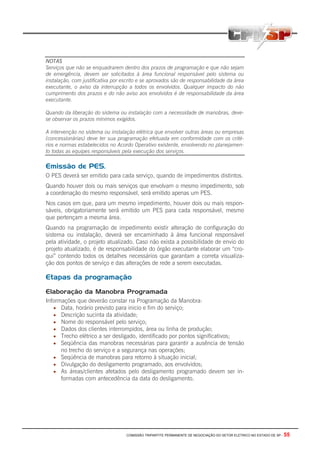

NOTAS
Serviços que não se enquadrarem dentro dos prazos de programação e que não sejam
de emergência, devem ser solicitados à área funcional responsável pelo sistema ou
instalação, com justificativa por escrito e se aprovados são de responsabilidade da área
executante, o aviso da interrupção a todos os envolvidos. Qualquer impacto do não
cumprimento dos prazos e do não aviso aos envolvidos é de responsabilidade da área
executante.
Quando da liberação do sistema ou instalação com a necessidade de manobras, deve-
se observar os prazos mínimos exigidos.
A intervenção no sistema ou instalação elétrica que envolver outras áreas ou empresas
(concessionárias) deve ter sua programação efetuada em conformidade com os crité-
rios e normas estabelecidos no Acordo Operativo existente, envolvendo no planejamen-
to todas as equipes responsáveis pela execução dos serviços.
Emissão de PES.
O PES deverá ser emitido para cada serviço, quando de impedimentos distintos.
Quando houver dois ou mais serviços que envolvam o mesmo impedimento, sob
a coordenação do mesmo responsável, será emitido apenas um PES.
Nos casos em que, para um mesmo impedimento, houver dois ou mais respon-
sáveis, obrigatoriamente será emitido um PES para cada responsável, mesmo
que pertençam a mesma área.
Quando na programação de impedimento existir alteração de configuração do
sistema ou instalação, deverá ser encaminhado à área funcional responsável
pela atividade, o projeto atualizado. Caso não exista a possibilidade de envio do
projeto atualizado, é de responsabilidade do órgão executante elaborar um “cro-
qui” contendo todos os detalhes necessários que garantam a correta visualiza-
ção dos pontos de serviço e das alterações de rede a serem executadas.
Etapas da programação
Elaboração da Manobra Programada
Informações que deverão constar na Programação da Manobra:
• Data, horário previsto para inicio e fim do serviço;
• Descrição sucinta da atividade;
• Nome do responsável pelo serviço;
• Dados dos clientes interrompidos, área ou linha de produção;
• Trecho elétrico a ser desligado, identificado por pontos significativos;
• Seqüência das manobras necessárias para garantir a ausência de tensão
no trecho do serviço e a segurança nas operações;
• Seqüência de manobras para retorno à situação inicial;
• Divulgação do desligamento programado, aos envolvidos;
• As áreas/clientes afetados pelo desligamento programado devem ser in-
formadas com antecedência da data do desligamento.

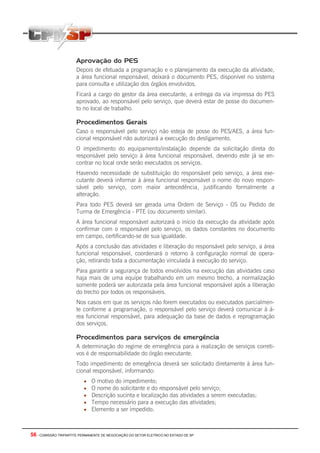

Aprovação do PES
Depois de efetuada a programação e o planejamento da execução da atividade,
a área funcional responsável, deixará o documento PES, disponível no sistema
para consulta e utilização dos órgãos envolvidos.
Ficará a cargo do gestor da área executante, a entrega da via impressa do PES
aprovado, ao responsável pelo serviço, que deverá estar de posse do documen-
to no local de trabalho.
Procedimentos Gerais
Caso o responsável pelo serviço não esteja de posse do PES/AES, a área fun-
cional responsável não autorizará a execução do desligamento.
O impedimento do equipamento/instalação depende da solicitação direta do
responsável pelo serviço à área funcional responsável, devendo este já se en-
contrar no local onde serão executados os serviços.
Havendo necessidade de substituição do responsável pelo serviço, a área exe-
cutante deverá informar à área funcional responsável o nome do novo respon-
sável pelo serviço, com maior antecedência, justificando formalmente a
alteração.
Para todo PES deverá ser gerada uma Ordem de Serviço - OS ou Pedido de
Turma de Emergência - PTE (ou documento similar).
A área funcional responsável autorizará o início da execução da atividade após
confirmar com o responsável pelo serviço, os dados constantes no documento
em campo, certificando-se de sua igualdade.
Após a conclusão das atividades e liberação do responsável pelo serviço, a área
funcional responsável, coordenará o retorno à configuração normal de opera-
ção, retirando toda a documentação vinculada à execução do serviço.
Para garantir a segurança de todos envolvidos na execução das atividades caso
haja mais de uma equipe trabalhando em um mesmo trecho, a normalização
somente poderá ser autorizada pela área funcional responsável após a liberação
do trecho por todos os responsáveis.
Nos casos em que os serviços não forem executados ou executados parcialmen-
te conforme a programação, o responsável pelo serviço deverá comunicar à á-
rea funcional responsável, para adequação da base de dados e reprogramação
dos serviços.
Procedimentos para serviços de emergência
A determinação do regime de emergência para a realização de serviços correti-
vos é de responsabilidade do órgão executante.
Todo impedimento de emergência deverá ser solicitado diretamente à área fun-
cional responsável, informando:
• O motivo do impedimento;
• O nome do solicitante e do responsável pelo serviço;
• Descrição sucinta e localização das atividades a serem executadas;
• Tempo necessário para a execução das atividades;
• Elemento a ser impedido.

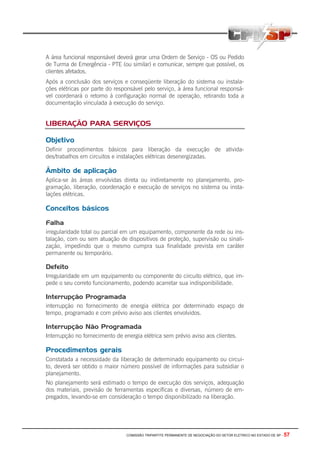

A área funcional responsável deverá gerar uma Ordem de Serviço - OS ou Pedido
de Turma de Emergência - PTE (ou similar) e comunicar, sempre que possível, os
clientes afetados.
Após a conclusão dos serviços e conseqüente liberação do sistema ou instala-
ções elétricas por parte do responsável pelo serviço, à área funcional responsá-
vel coordenará o retorno à configuração normal de operação, retirando toda a
documentação vinculada à execução do serviço.
LIBERAÇÃO PARA SERVIÇOS
Objetivo
Definir procedimentos básicos para liberação da execução de ativida-
des/trabalhos em circuitos e instalações elétricas desenergizadas.
Âmbito de aplicação
Aplica-se às áreas envolvidas direta ou indiretamente no planejamento, pro-
gramação, liberação, coordenação e execução de serviços no sistema ou insta-
lações elétricas.
Conceitos básicos
Falha
irregularidade total ou parcial em um equipamento, componente da rede ou ins-
talação, com ou sem atuação de dispositivos de proteção, supervisão ou sinali-
zação, impedindo que o mesmo cumpra sua finalidade prevista em caráter
permanente ou temporário.
Defeito
Irregularidade em um equipamento ou componente do circuito elétrico, que im-
pede o seu correto funcionamento, podendo acarretar sua indisponibilidade.
Interrupção Programada
interrupção no fornecimento de energia elétrica por determinado espaço de
tempo, programado e com prévio aviso aos clientes envolvidos.
Interrupção Não Programada
Interrupção no fornecimento de energia elétrica sem prévio aviso aos clientes.
Procedimentos gerais
Constatada a necessidade da liberação de determinado equipamento ou circui-
to, deverá ser obtido o maior número possível de informações para subsidiar o
planejamento.
No planejamento será estimado o tempo de execução dos serviços, adequação
dos materiais, previsão de ferramentas específicas e diversas, número de em-
pregados, levando-se em consideração o tempo disponibilizado na liberação.

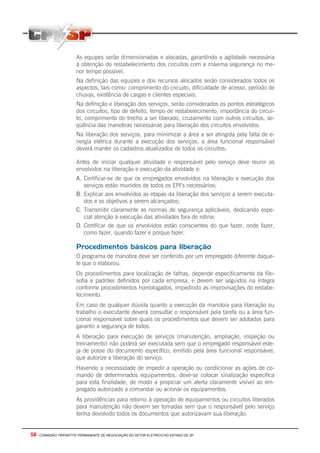

As equipes serão dimensionadas e alocadas, garantindo a agilidade necessária
à obtenção do restabelecimento dos circuitos com a máxima segurança no me-
nor tempo possível.
Na definição das equipes e dos recursos alocados serão considerados todos os
aspectos, tais como: comprimento do circuito, dificuldade de acesso, período de
chuvas, existência de cargas e clientes especiais.
Na definição e liberação dos serviços, serão considerados os pontos estratégicos
dos circuitos, tipo de defeito, tempo de restabelecimento, importância do circui-
to, comprimento do trecho a ser liberado, cruzamento com outros circuitos, se-
qüência das manobras necessárias para liberação dos circuitos envolvidos.
Na liberação dos serviços, para minimizar a área a ser atingida pela falta de e-
nergia elétrica durante a execução dos serviços, a área funcional responsável
deverá manter os cadastros atualizados de todos os circuitos.
Antes de iniciar qualquer atividade o responsável pelo serviço deve reunir os
envolvidos na liberação e execução da atividade e:
A. Certificar-se de que os empregados envolvidos na liberação e execução dos
serviços estão munidos de todos os EPI’s necessários;
B. Explicar aos envolvidos as etapas da liberação dos serviços a serem executa-
dos e os objetivos a serem alcançados;
C. Transmitir claramente as normas de segurança aplicáveis, dedicando espe-
cial atenção à execução das atividades fora de rotina;
D. Certificar de que os envolvidos estão conscientes do que fazer, onde fazer,
como fazer, quando fazer e porque fazer.
Procedimentos básicos para liberação
O programa de manobra deve ser conferido por um empregado diferente daque-
le que o elaborou.
Os procedimentos para localização de falhas, depende especificamente da filo-
sofia e padrões definidos por cada empresa, e devem ser seguidos na íntegra
conforme procedimentos homologados, impedindo as improvisações do restabe-
lecimento.
Em caso de qualquer dúvida quanto a execução da manobra para liberação ou
trabalho o executante deverá consultar o responsável pela tarefa ou a área fun-
cional responsável sobre quais os procedimentos que devem ser adotados para
garantir a segurança de todos.
A liberação para execução de serviços (manutenção, ampliação, inspeção ou
treinamento) não poderá ser executada sem que o empregado responsável este-
ja de posse do documento específico, emitido pela área funcional responsável,
que autorize a liberação do serviço.
Havendo a necessidade de impedir a operação ou condicionar as ações de co-
mando de determinados equipamentos, deve-se colocar sinalização especifica
para esta finalidade, de modo a propiciar um alerta claramente visível ao em-
pregado autorizado a comandar ou acionar os equipamentos.
As providências para retorno à operação de equipamentos ou circuitos liberados
para manutenção não devem ser tomadas sem que o responsável pelo serviço
tenha devolvido todos os documentos que autorizavam sua liberação.

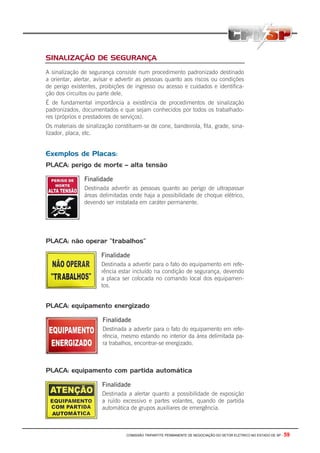

SINALIZAÇÃO DE SEGURANÇA
A sinalização de segurança consiste num procedimento padronizado destinado
a orientar, alertar, avisar e advertir as pessoas quanto aos riscos ou condições
de perigo existentes, proibições de ingresso ou acesso e cuidados e identifica-
ção dos circuitos ou parte dele.
É de fundamental importância a existência de procedimentos de sinalização
padronizados, documentados e que sejam conhecidos por todos os trabalhado-
res (próprios e prestadores de serviços).
Os materiais de sinalização constituem-se de cone, bandeirola, fita, grade, sina-
lizador, placa, etc.
Exemplos de Placas:
PLACA: perigo de morte – alta tensão
Finalidade
Destinada advertir as pessoas quanto ao perigo de ultrapassar
áreas delimitadas onde haja a possibilidade de choque elétrico,
devendo ser instalada em caráter permanente.
PLACA: não operar “trabalhos”
Finalidade
Destinada a advertir para o fato do equipamento em refe-
rência estar incluído na condição de segurança, devendo
a placa ser colocada no comando local dos equipamen-
tos.
PLACA: equipamento energizado
Finalidade
Destinada a advertir para o fato do equipamento em refe-
rência, mesmo estando no interior da área delimitada pa-
ra trabalhos, encontrar-se energizado.
PLACA: equipamento com partida automática
Finalidade
Destinada a alertar quanto a possibilidade de exposição
a ruído excessivo e partes volantes, quando de partida
automática de grupos auxiliares de emergência.

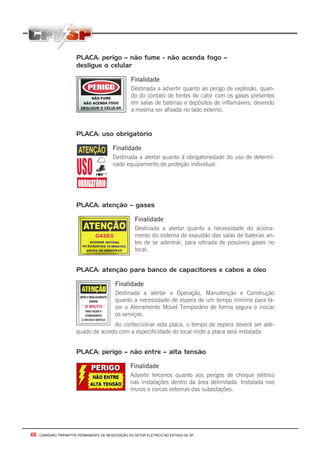

PLACA: perigo – não fume - não acenda fogo –
desligue o celular
Finalidade
Destinada a advertir quanto ao perigo de explosão, quan-
do do contato de fontes de calor com os gases presentes
em salas de baterias e depósitos de inflamáveis, devendo
a mesma ser afixada no lado externo.
PLACA: uso obrigatório
Finalidade
Destinada a alertar quanto à obrigatoriedade do uso de determi-
nado equipamento de proteção individual.
PLACA: atenção – gases
Finalidade
Destinada a alertar quanto a necessidade do aciona-
mento do sistema de exaustão das salas de baterias an-
tes de se adentrar, para retirada de possíveis gases no
local.
PLACA: atenção para banco de capacitores e cabos a óleo
Finalidade
Destinada a alertar a Operação, Manutenção e Construção
quanto a necessidade de espera de um tempo mínimo para fa-
zer o Aterramento Móvel Temporário de forma segura e iniciar
os serviços.
Ao confeccionar esta placa, o tempo de espera deverá ser ade-
quado de acordo com a especificidade do local onde a placa será instalada.
PLACA: perigo – não entre – alta tensão
Finalidade
Advertir terceiros quanto aos perigos de choque elétrico
nas instalações dentro da área delimitada. Instalada nos
muros e cercas externas das subestações.

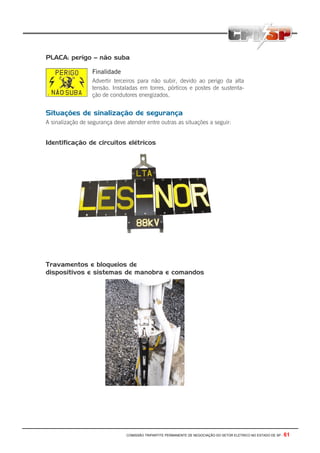

PLACA: perigo – não suba
Finalidade
Advertir terceiros para não subir, devido ao perigo da alta
tensão. Instaladas em torres, pórticos e postes de sustenta-
ção de condutores energizados.
Situações de sinalização de segurança
A sinalização de segurança deve atender entre outras as situações a seguir:
Identificação de circuitos elétricos
Travamentos e bloqueios de
dispositivos e sistemas de manobra e comandos

Restrições e impedimentos de acesso
Delimitações de áreas;
Sinalização de áreas de circulação, de vias públicas, de veí-
culos e de movimentação de cargas;

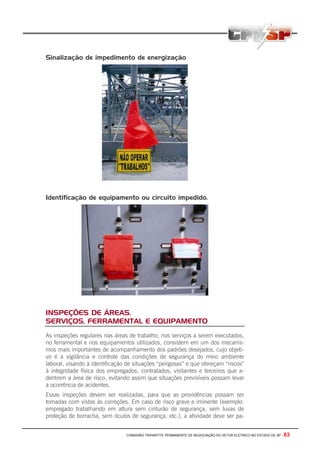

Sinalização de impedimento de energização
Identificação de equipamento ou circuito impedido.
INSPEÇÕES DE ÁREAS,
SERVIÇOS, FERRAMENTAL E EQUIPAMENTO
As inspeções regulares nas áreas de trabalho, nos serviços a serem executados,
no ferramental e nos equipamentos utilizados, consistem em um dos mecanis-
mos mais importantes de acompanhamento dos padrões desejados, cujo objeti-
vo é a vigilância e controle das condições de segurança do meio ambiente
laboral, visando à identificação de situações “perigosas” e que ofereçam “riscos”
à integridade física dos empregados, contratados, visitantes e terceiros que a-
dentrem a área de risco, evitando assim que situações previsíveis possam levar
a ocorrência de acidentes.
Essas inspeções devem ser realizadas, para que as providências possam ser
tomadas com vistas às correções. Em caso de risco grave e iminente (exemplo:
empregado trabalhando em altura sem cinturão de segurança, sem luvas de
proteção de borracha, sem óculos de segurança, etc.), a atividade deve ser pa-

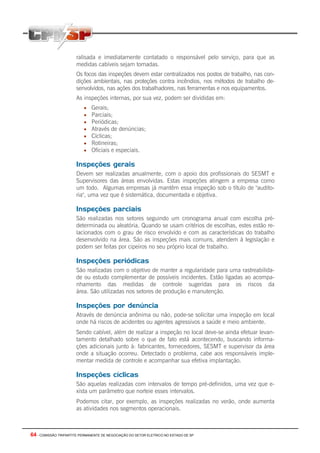

ralisada e imediatamente contatado o responsável pelo serviço, para que as
medidas cabíveis sejam tomadas.
Os focos das inspeções devem estar centralizados nos postos de trabalho, nas con-
dições ambientais, nas proteções contra incêndios, nos métodos de trabalho de-
senvolvidos, nas ações dos trabalhadores, nas ferramentas e nos equipamentos.
As inspeções internas, por sua vez, podem ser divididas em:
• Gerais;
• Parciais;
• Periódicas;
• Através de denúncias;
• Cíclicas;
• Rotineiras;
• Oficiais e especiais.
Inspeções gerais
Devem ser realizadas anualmente, com o apoio dos profissionais do SESMT e
Supervisores das áreas envolvidas. Estas inspeções atingem a empresa como
um todo. Algumas empresas já mantêm essa inspeção sob o título de "audito-
ria", uma vez que é sistemática, documentada e objetiva.
Inspeções parciais
São realizadas nos setores seguindo um cronograma anual com escolha pré-
determinada ou aleatória. Quando se usam critérios de escolhas, estes estão re-
lacionados com o grau de risco envolvido e com as características do trabalho
desenvolvido na área. São as inspeções mais comuns, atendem à legislação e
podem ser feitas por cipeiros no seu próprio local de trabalho.
Inspeções periódicas
São realizadas com o objetivo de manter a regularidade para uma rastreabilida-
de ou estudo complementar de possíveis incidentes. Estão ligadas ao acompa-
nhamento das medidas de controle sugeridas para os riscos da
área. São utilizadas nos setores de produção e manutenção.
Inspeções por denúncia
Através de denúncia anônima ou não, pode-se solicitar uma inspeção em local
onde há riscos de acidentes ou agentes agressivos a saúde e meio ambiente.
Sendo cabível, além de realizar a inspeção no local deve-se ainda efetuar levan-
tamento detalhado sobre o que de fato está acontecendo, buscando informa-
ções adicionais junto à: fabricantes, fornecedores, SESMT e supervisor da área
onde a situação ocorreu. Detectado o problema, cabe aos responsáveis imple-
mentar medida de controle e acompanhar sua efetiva implantação.
Inspeções cíclicas
São aquelas realizadas com intervalos de tempo pré-definidos, uma vez que e-
xista um parâmetro que norteie esses intervalos.
Podemos citar, por exemplo, as inspeções realizadas no verão, onde aumenta
as atividades nos segmentos operacionais.

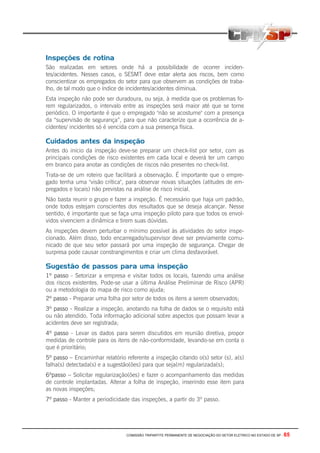

Inspeções de rotina
São realizadas em setores onde há a possibilidade de ocorrer inciden-
tes/acidentes. Nesses casos, o SESMT deve estar alerta aos riscos, bem como
conscientizar os empregados do setor para que observem as condições de traba-
lho, de tal modo que o índice de incidentes/acidentes diminua.
Esta inspeção não pode ser duradoura, ou seja, à medida que os problemas fo-
rem regularizados, o intervalo entre as inspeções será maior até que se torne
periódico. O importante é que o empregado "não se acostume" com a presença
da “supervisão de segurança”, para que não caracterize que a ocorrência de a-
cidentes/ incidentes só é vencida com a sua presença física.
Cuidados antes da inspeção
Antes do inicio da inspeção deve-se preparar um check-list por setor, com as
principais condições de risco existentes em cada local e deverá ter um campo
em branco para anotar as condições de riscos não presentes no check-list.
Trata-se de um roteiro que facilitará a observação. É importante que o empre-
gado tenha uma "visão crítica", para observar novas situações (atitudes de em-
pregados e locais) não previstas na análise de risco inicial.
Não basta reunir o grupo e fazer a inspeção. É necessário que haja um padrão,
onde todos estejam conscientes dos resultados que se deseja alcançar. Nesse
sentido, é importante que se faça uma inspeção piloto para que todos os envol-
vidos vivenciem a dinâmica e tirem suas dúvidas.
As inspeções devem perturbar o mínimo possível às atividades do setor inspe-
cionado. Além disso, todo encarregado/supervisor deve ser previamente comu-
nicado de que seu setor passará por uma inspeção de segurança. Chegar de
surpresa pode causar constrangimentos e criar um clima desfavorável.
Sugestão de passos para uma inspeção
1º passo - Setorizar a empresa e visitar todos os locais, fazendo uma análise
dos riscos existentes. Pode-se usar a última Análise Preliminar de Risco (APR)
ou a metodologia do mapa de risco como ajuda;
2º passo - Preparar uma folha por setor de todos os itens a serem observados;
3º passo - Realizar a inspeção, anotando na folha de dados se o requisito está
ou não atendido. Toda informação adicional sobre aspectos que possam levar a
acidentes deve ser registrada;
4º passo - Levar os dados para serem discutidos em reunião diretiva, propor
medidas de controle para os itens de não-conformidade, levando-se em conta o
que é prioritário;
5º passo – Encaminhar relatório referente a inspeção citando o(s) setor (s), a(s)
falha(s) detectada(s) e a sugestão(ões) para que seja(m) regularizada(s);
6ºpasso – Solicitar regularização(ões) e fazer o acompanhamento das medidas
de controle implantadas. Alterar a folha de inspeção, inserindo esse item para
as novas inspeções;
7º passo - Manter a periodicidade das inspeções, a partir do 3º passo.

6
DOCUMENTAÇÃO DE
INSTALAÇÕES ELÉTRICAS
DOCUMENTAÇÃO DE INSTALAÇÕES ELÉTRICAS » p.69

DOCUMENTAÇÃO DE INSTALAÇÕES ELÉTRICAS
Medidas de controle
Em todas as intervenções nas instalações elétricas, subestações, salas de co-
mando das usinas, centro de operações entre outras instalações, devem ser a-
dotadas medidas preventivas de controle do risco elétrico e de outros riscos
adicionais, mediante técnicas de análise de risco, de forma a garantir a segu-
rança, saúde no trabalho, bem como a operacionalidade, prevendo eventos não
intencionais, focando na gestão e controles operacionais do sistema elétrico de
potência (SEP).
As medidas de controle adotadas devem integrar-se às demais iniciativas da
empresa, tais como políticas corporativas e normas no âmbito da preservação
da segurança, da saúde e do meio ambiente do trabalho.
Pelo novo texto da Norma Regulamentadora NR 10, as empresas estão obrigadas
a manter prontuário com documentos necessários para a prevenção dos riscos,
durante a construção, operação e manutenção do sistema elétrico, tais como: es-
quemas unifilares atualizados das instalações elétricas dos seus estabelecimen-
tos, especificações do sistema de aterramento dos equipamentos e dispositivos
de proteção, entre outros que iremos listar a seguir.
Os estabelecimentos com carga instalada superior a 75 kW devem constituir e
manter o Prontuário de Instalações Elétricas, contendo, além do disposto nos
subitens 10.2.3 e 10.2.4 NR 10, no mínimo:
• Conjunto de procedimentos, instruções técnicas e administrativas de se-
gurança e saúde, implantadas e relacionadas a esta NR e descrição das
medidas de controle existentes para as mais diversas situações (Mano-
bras, manutenção programada, manutenção preventiva, manutenção
emergencial,etc,.);
• Documentação das inspeções e medições do sistema de proteção contra
descargas atmosféricas e aterramentos elétricos;
• Especificação dos equipamentos de proteção coletiva, proteção individual
e do ferramental, aplicáveis conforme determina esta NR;
• Documentação comprobatória da qualificação, habilitação, capacitação,
autorização dos trabalhadores, os treinamentos realizados e descrição de
cargos/funções dos empregados que são autorizados para trabalhos nes-
tas instalações;
• Resultados dos testes de isolação elétrica realizada em equipamentos de
proteção individual e coletiva que ficam a disposição nas instalações;
• Certificações dos equipamentos e materiais elétricos em áreas classifica-
das; e
• Relatório técnico das inspeções atualizadas com recomendações, crono-
gramas de adequações, contemplando as alíneas de "a" a "f".
As empresas que operam em instalações ou equipamentos integrantes do sis-
tema elétrico de potência devem constituir prontuário com o conteúdo do item
10.2.4 NR 10 e acrescentar ao prontuário os documentos a seguir listados:

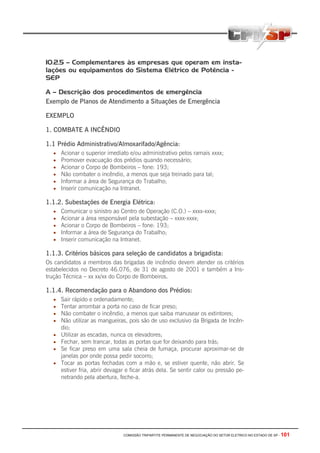

• Descrição dos procedimentos para emergências e;
• Certificações dos equipamentos de proteção coletiva e individual;

Exemplos
10.2.4 A – Exemplo de diagrama unifilar
A1 - Exemplo de instrução técnica
Planejamento da tarefa - base e no campo
Objetivo
Definir os procedimentos de trabalho e segurança, que as equipes devem aten-
der visando a realização de atividades voltadas à segurança.
Qual tarefa a ser realizada:
• Método de execução
• Recursos humanos
• Recursos materiais, ferramentas e equipamentos.
• EPI’s e EPC’s necessários
Principais características técnicas
Exemplo de nomenclaturas:
• PIE – Pedido de Impedimento de Equipamento
• ISR – Informação de Serviço
• OIE – Ordem de Impedimento de Equipamento
• PIE – Pedido de Impedimento de Equipamento
• ISR – Informação de Serviço
• COS – Centro de Operação do Sistema
• ND – Norma Técnica da Distribuição
• CBBS – Conjunto blindado barra simples
• CBBD – Conjunto blindado barra dupla
• EPI – Equipamento de Proteção Individual
• EPC – Equipamento de Proteção Coletiva

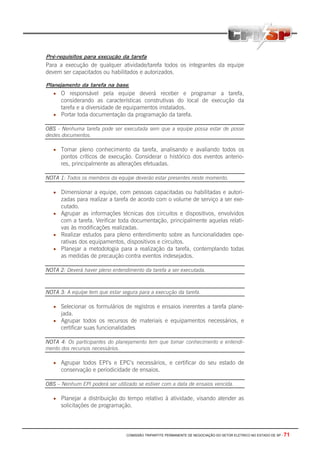

Pré-requisitos para execução da tarefa
Para a execução de qualquer atividade/tarefa todos os integrantes da equipe
devem ser capacitados ou habilitados e autorizados.
Planejamento da tarefa na base.
• O responsável pela equipe deverá receber e programar a tarefa,
considerando as características construtivas do local de execução da
tarefa e a diversidade de equipamentos instalados.
• Portar toda documentação da programação da tarefa.
OBS - Nenhuma tarefa pode ser executada sem que a equipe possa estar de posse
destes documentos.
• Tomar pleno conhecimento da tarefa, analisando e avaliando todos os
pontos críticos de execução. Considerar o histórico dos eventos anterio-
res, principalmente as alterações efetuadas.
NOTA 1: Todos os membros da equipe deverão estar presentes neste momento.
• Dimensionar a equipe, com pessoas capacitadas ou habilitadas e autori-
zadas para realizar a tarefa de acordo com o volume de serviço a ser exe-
cutado.
• Agrupar as informações técnicas dos circuitos e dispositivos, envolvidos
com a tarefa. Verificar toda documentação, principalmente aquelas relati-
vas às modificações realizadas.
• Realizar estudos para pleno entendimento sobre as funcionalidades ope-
rativas dos equipamentos, dispositivos e circuitos.
• Planejar a metodologia para a realização da tarefa, contemplando todas
as medidas de precaução contra eventos indesejados.
NOTA 2: Deverá haver pleno entendimento da tarefa a ser executada.
NOTA 3: A equipe tem que estar segura para a execução da tarefa.
• Selecionar os formulários de registros e ensaios inerentes a tarefa plane-
jada.
• Agrupar todos os recursos de materiais e equipamentos necessários, e
certificar suas funcionalidades
NOTA 4: Os participantes do planejamento tem que tomar conhecimento e entendi-
mento dos recursos necessários.
• Agrupar todos EPI’s e EPC’s necessários, e certificar do seu estado de
conservação e periodicidade de ensaios.
OBS – Nenhum EPI poderá ser utilizado se estiver com a data de ensaios vencida.
• Planejar a distribuição do tempo relativo à atividade, visando atender as
solicitações de programação.

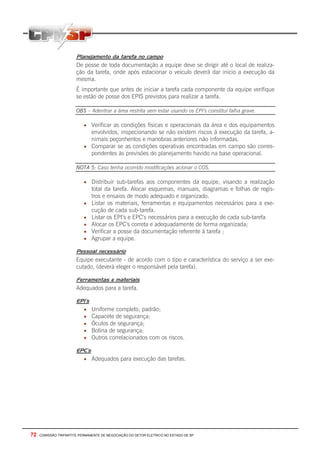

Planejamento da tarefa no campo
De posse de toda documentação a equipe deve se dirigir até o local de realiza-
ção da tarefa, onde após estacionar o veiculo deverá dar inicio a execução da
mesma.
É importante que antes de iniciar a tarefa cada componente da equipe verifique
se estão de posse dos EPIS previstos para realizar a tarefa.
OBS – Adentrar a área restrita sem estar usando os EPI’s constitui falha grave.
• Verificar as condições físicas e operacionais da área e dos equipamentos
envolvidos, inspecionando se não existem riscos á execução da tarefa, a-
nimais peçonhentos e manobras anteriores não informadas.
• Comparar se as condições operativas encontradas em campo são corres-
pondentes às previsões do planejamento havido na base operacional.
NOTA 5: Caso tenha ocorrido modificações acionar o COS.
• Distribuir sub-tarefas aos componentes da equipe, visando a realização
total da tarefa. Alocar esquemas, manuais, diagramas e folhas de regis-
tros e ensaios de modo adequado e organizado.
• Listar os materiais, ferramentas e equipamentos necessários para a exe-
cução de cada sub-tarefa.
• Listar os EPI’s e EPC’s necessários para a execução de cada sub-tarefa
• Alocar os EPC’s correta e adequadamente de forma organizada;
• Verificar a posse da documentação referente à tarefa ;
• Agrupar a equipe.
Pessoal necessário
Equipe executante - de acordo com o tipo e característica do serviço a ser exe-
cutado, (deverá eleger o responsável pela tarefa).
Ferramentas e materiais
Adequados para a tarefa.
EPI’s
• Uniforme completo, padrão;
• Capacete de segurança;
• Óculos de segurança;
• Botina de segurança;
• Outros correlacionados com os riscos.
EPC’s
• Adequados para execução das tarefas.

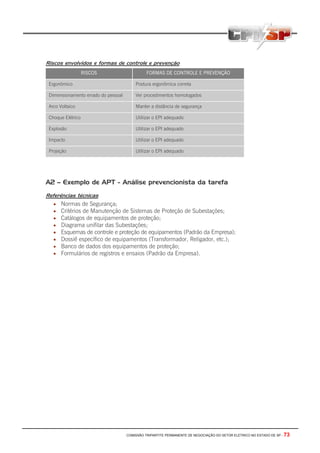

Riscos envolvidos e formas de controle e prevenção
RISCOS FORMAS DE CONTROLE E PREVENÇÃO
Ergonômico Postura ergonômica correta
Dimensionamento errado do pessoal Ver procedimentos homologados
Arco Voltaico Manter a distância de segurança
Choque Elétrico Utilizar o EPI adequado
Explosão Utilizar o EPI adequado
Impacto Utilizar o EPI adequado
Projeção Utilizar o EPI adequado
A2 – Exemplo de APT - Análise prevencionista da tarefa
Referências técnicas
• Normas de Segurança;
• Critérios de Manutenção de Sistemas de Proteção de Subestações;
• Catálogos de equipamentos de proteção;
• Diagrama unifilar das Subestações;
• Esquemas de controle e proteção de equipamentos (Padrão da Empresa);
• Dossiê específico de equipamentos (Transformador, Religador, etc.);
• Banco de dados dos equipamentos de proteção;
• Formulários de registros e ensaios (Padrão da Empresa).

APT – Modelo
Unidade: O/S:
Tarefa:
Local: CO: SIM NÃO
Qualificações: Pessoal escalado:
EPI e EPC: Riscos:
Comentários sobre a tarefa:
Comentários sobre o local:
Montagem do canteiro:
Material e ferramentas:
Local:
Data:
Responsável:

A3 - Exemplo de execução de
aterramento temporário em subestações
Objetivo
Esta instrução estabelece os procedimentos para aterramento temporário em
subestações do sistema de potência, para que os trabalhos possam ser execu-
tados com segurança.
Exemplos de nomenclaturas encontradas:
• PIE – Pedido de Impedimento de Equipamento;
• ISR – Informação de Serviço;
• OIE – Ordem de Impedimento de Equipamento;
• TLE – Termo de Liberação de Equipamento;
• COS – Centro de Operação do Sistema;
• NST – Norma de Segurança no Trabalho;
• SE – Estação Transformadora de Distribuição;
• ESD – Estação do Sistema de Distribuição;
• EBC – Estação Banco de Capacitores;
• ECH – Estação de Chaves;
• PMF – Posto de Medição de Fronteira;
• EOC – Estação de Operação de Chaves;
• BA4 – Trabalhador orientado e advertido;
• BA5 – Trabalhador autorizado.
Pré-requisitos para execução da atividade.
deverão ser capacitados ou habilitados e autorizados.
Procedimentos
• Liberar os equipamentos relacionados ao trabalho a ser realizado. Con-
forme Manual de Procedimento de Trabalho -(Segmento Operação);
• Conferir a manobra referente ao equipamento entregue;
• Proceder à sinalização do equipamento referido;
• Testar os condutores, ou equipamento no qual se irá trabalhar, com dis-
positivo adequado, para certificar a ausência de tensão;
• Identificar, sob os pontos de vista de segurança operacional e técnico, os
melhores locais para a conexão dos grampos dos cabos de aterramento;
• O aterramento temporário do equipamento ou condutor deve ser executa-
do, atentando-se para:
• Não usar improvisações; utilizar o conjunto de aterramento temporário
dimensionado para a classe de tensão;
• Na ação de levantamento do conjunto de aterramento proceder de for-
ma a não forçar o bastão.
• Todos os dispositivos para o aterramento temporário de um condutor ou
equipamento deverão ser inspecionados antes de utilizados (conexões, fi-
xação dos grampos, integridade da isolação e do condutor, etc,);
• Ligar o grampo de terra do conjunto de aterramento temporário com fir-
meza à malha terra e em seguida, a outra extremidade ao condutor do
circuito, utilizando o bastão apropriado, repetir esta operação para os
demais condutores do circuito;

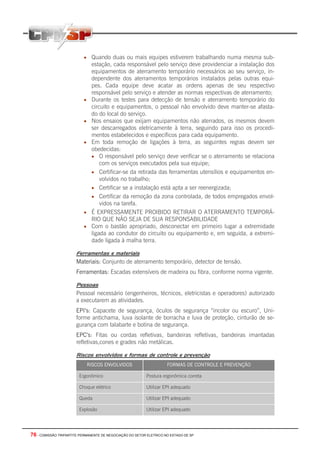

• Quando duas ou mais equipes estiverem trabalhando numa mesma sub-
estação, cada responsável pelo serviço deve providenciar a instalação dos
equipamentos de aterramento temporário necessários ao seu serviço, in-
dependente dos aterramentos temporários instalados pelas outras equi-
pes. Cada equipe deve acatar as ordens apenas de seu respectivo
responsável pelo serviço e atender as normas respectivas de aterramento;
• Durante os testes para detecção de tensão e aterramento temporário do
circuito e equipamentos, o pessoal não envolvido deve manter-se afasta-
do do local do serviço.
• Nos ensaios que exijam equipamentos não aterrados, os mesmos devem
ser descarregados eletricamente à terra, seguindo para isso os procedi-
mentos estabelecidos e específicos para cada equipamento.
• Em toda remoção de ligações à terra, as seguintes regras devem ser
obedecidas:
• O responsável pelo serviço deve verificar se o aterramento se relaciona
com os serviços executados pela sua equipe;
• Certificar-se da retirada das ferramentas utensílios e equipamentos en-
volvidos no trabalho;
• Certificar se a instalação está apta a ser reenergizada;
• Certificar da remoção da zona controlada, de todos empregados envol-
vidos na tarefa.
• É EXPRESSAMENTE PROIBIDO RETIRAR O ATERRAMENTO TEMPORÁ-
RIO QUE NÃO SEJA DE SUA RESPONSABILIDADE
• Com o bastão apropriado, desconectar em primeiro lugar a extremidade
ligada ao condutor do circuito ou equipamento e, em seguida, a extremi-
dade ligada à malha terra.
Materiais: Conjunto de aterramento temporário, detector de tensão.
Ferramentas: Escadas extensíveis de madeira ou fibra, conforme norma vigente.
Pessoas
Pessoal necessário (engenheiros, técnicos, eletricistas e operadores) autorizado
a executarem as atividades.
EPI’s: Capacete de segurança, óculos de segurança “incolor ou escuro”, Uni-
forme antichama, luva isolante de borracha e luva de proteção, cinturão de se-
gurança com talabarte e botina de segurança.
EPC’s: Fitas ou cordas refletivas, bandeiras refletivas, bandeiras imantadas
refletivas,cones e grades não metálicas.
RISCOS ENVOLVIDOS FORMAS DE CONTROLE E PREVENÇÃO
Choque elétrico Utilizar EPI adequado
Queda Utilizar EPI adequado
Explosão Utilizar EPI adequado

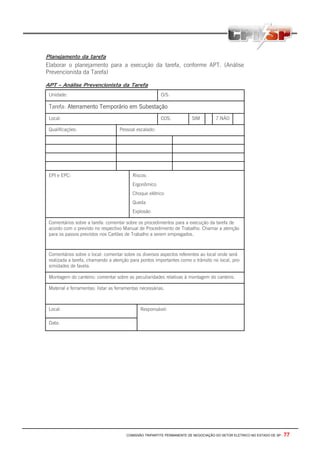

Planejamento da tarefa
Elaborar o planejamento para a execução da tarefa, conforme APT. (Análise
Prevencionista da Tarefa)
APT – Análise Prevencionista da Tarefa
Unidade: O/S:
Tarefa: Aterramento Temporário em Subestação
Local: COS: SIM 7.NÃO
Qualificações: Pessoal escalado:
EPI e EPC: Riscos:
Ergonômico
Choque elétrico
Queda
Explosão
Comentários sobre a tarefa: comentar sobre os procedimentos para a execução da tarefa de
acordo com o previsto no respectivo Manual de Procedimento de Trabalho. Chamar a atenção
para os passos previstos nos Cartões de Trabalho a serem empregados.
Comentários sobre o local: comentar sobre os diversos aspectos referentes ao local onde será
realizada a tarefa, chamando a atenção para pontos importantes como o trânsito no local, pro-
ximidades de favela.
Montagem do canteiro: comentar sobre as peculiaridades relativas à montagem do canteiro.
Material e ferramentas: listar as ferramentas necessárias.
Local:
Data:
Responsável:

A4 - Exemplo de sinalização de
canteiro de trabalho em subestações.
Objetivo
Este manual estabelece os procedimentos para sinalização de canteiro de traba-
lho em subestações do sistema de potência delimitando a área de trabalho e/ou
canteiro de obras, para diferenciar os equipamentos energizados dos não ener-
gizados.
Pré-requisitos para execução da atividade.
deverão ser treinados e autorizados.
Procedimentos
• Liberar os equipamentos relacionados ao trabalho a ser realizado, con-
forme Manual de Procedimentos Técnicos.
• Conferir a manobra referente ao circuito ou equipamento entregue.
• Proceder à sinalização do circuito ou equipamento envolvido.
Sinalizar todos os equipamentos da área de trabalho a ser delimitada por fita ou
corda refletiva, fixada nas estruturas e/ou apoiada em cones, deixando-se um
corredor de acesso.
Sinalizar com bandeira ou fitas todos os demais equipamentos energizados, que
deverão permanecer fechados com chave e cadeado;
Antes de iniciar os serviços nos locais em que pode ocorrer tensão de retorno,
como barramentos, deve-se efetuar o teste de presença de tensão.
Sinalizar Painéis
Afixar bandeira imantada ou similar em função do equipamento impedido de
operação.
Sinalizar dispositivos de seccionamento
As sinalizações acima do nível do solo deverão ser feitas após o aterramento
temporário a ser executado.
Delimitar a área de trabalho, ao nível do solo, com fita refletiva, apoiada em
cones, cavaletes ou estruturas adjacentes, deixando-se um corredor de acesso;
Os demais dispositivos de seccionamento que foram envolvidos nas manobras
para impedimento, deverão ser sinalizadas com bandeiras no mecanismo e
comando de acionamento, além de bloqueadas elétrica e mecanicamente;
Os disjuntores envolvidos que foram desligados durante as manobras de impe-
dimento deverão ser sinalizados no seu comando de acionamento, no painel de
manobra, além de ter bloqueada a sua alimentação em corrente contí-
nua(comando elétrico).
Sinalizar Estrutura Aérea
Delimitar a área de trabalho na estrutura.

Sinalização de Manoplas
Todos os varões dos dispositivos de seccionamento e os disjuntores do barra-
mento deverão ser sinalizados com bandeiras de cor laranja,além de bloquea-
dos elétrica e mecanicamente durante o impedimento.
Sinalizar das áreas com Obras Civis. (Trabalhadores BA4)
A área de trabalho deve ser sinalizada com fita refletiva, apoiada em cones, ca-
valetes ou estrutura adjacente, deixando-se um corredor de acesso.
Nos locais que impliquem em abertura de tampões de caixas subterrâneas, o
local deve ser sinalizado com cones ou grades não metálicas.
Sinalizar Subestações Transformadoras Portáteis/Transformador Móveis.
A área ao redor da Subestação Transformadora Portátil/Transformador Móvel
deve ser delimitada por fita refletiva, fixada nas estruturas e/ou apoiada em co-
nes, quando em operação, garantindo as distâncias de segurança.
Materiais: Fitas refletivas, bandeiras refletivas, bandeiras imantadas refletivas,
cones, cavaletes e grades não metálicas.
Ferramentas: Escadas fixas e extensíveis de fibra.
Pessoal necessário
Pessoal necessário (eletricistas, técnicos, operadores e/ou engenheiros) autori-
zado a executarem as atividades.
EPI:
• Uniforme antichama;
• Capacete de segurança;
• Óculos de segurança
“incolor ou escuro”;
• Luva isolante de borracha;
• Luva de vaqueta;
• Cinturão de segurança;
• Botina de segurança;
• Entre outros.
EPC:
• Fitas refletivas;
• Bandeiras refletivas;
• Bandeiras imantadas refletivas;
• Cones e grades não metálicas.
RISCOS ENVOLVIDOS FORMAS DE CONTROLE E PREVENÇÃO
Choque elétrico Utilizar EPI adequado
Queda Utilizar EPI adequado e sinalização de solo
Explosão Utilizar EPI adequado

80 - COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELETRICO NO ESTADO DE SP80 - COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELETRICO NO ESTADO DE SP
QUADRODEMONSTRATIVODASETAPASDESEGURANÇA:

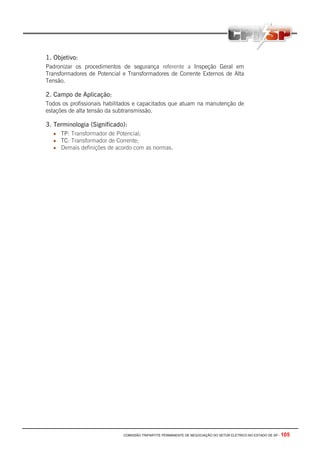

Objetivo:
PadronizarosprocedimentosdesegurançaInspeçãoGeralemTP’seTC’sExternosdeAltaTensão.
Campodeaplicação:
Todososprofissionaishabilitadosecapacitadosqueatuamnamanutençãodeestaçõesdealtaten-
sãodasubtransmissão.
Terminologia(Significado):
TP:TransformadordePotencial
TC:TransformadordeCorrente
Demaisdefiniçõesdeacordocomasnor-
mas.
PassoaPasso
Tarefa:InspeçãogeralemTP’seTC’sExternosdeAltaTensão
1ºPassoRiscosFormasdecontroleepre-
venção
EPI’sEPC’s/FerramentasTempo
(h.min.seg.)
Planejaratarefaeprepararos
recursosnecessários
Improvisaçõesnasdemaise-
tapasdatarefa
Prever,separareinspecionar
osequipamentos,ferramen-
tas,aparelhos,dispositivos,
materiais,EPI’seEPC’sne-
cessáriosparatodaatarefa
assegurandoasboascondi-
çõesdosmesmos
Conferirdocumentaçãoneces-
sária
Vestimentadeproteçãoantichama
Capacetedesegurança
Óculosdesegurançaincolorouescuro
Calçadodesegurança
00.15.00
2ºPassoRiscosFormasdecontroleepre-
venção
PlanejaraTarefaemcampo
Analisaramanobraaserrea-
lizada
Distribuirastarefasparaos
integrantesdaequipe
Preenchimentodocheck-list
Falhadeplanejamento
Dispersãodaequipe
Boacomunicaçãoentreae-
quipeemplanejaredistribuir
atarefa
Nomomentodopreenchimen-
todocheck-listtodaaequipe
deveestarreunidaeatentaàs
medidasdecontrole
00.10.00

PassoaPasso(continuação)
Método:Passoapasso
Tarefa:InspeçãoGeralemTP’seTC’sExternosdeAltaTensão
3ºpassoRiscosFormasdecontroleeprevençãoEPI’sEPC’s/
Ferramentas
Tempo
(h.min.seg.)
Manobrarosequipamentos
energizados
Explosãodoequipamento
Projeçãodosfragmentos
Choqueelétrico
Lesãoporimpacto
Posturaergonômicacorreta
BoacomunicaçãocomoCO
Planejaraseqüênciadamanobra
Certificarqueasseccionadorasaseremaber-
tas/fechadasestejamdesenergizadasouapenas
emtensão
Certificarqueosdisjuntoresaseremafasta-
dos/inseridosestejamdesligados
Manterdistânciadesegurançanomomentoda
operação
Atençãoaodesníveldosolo
Apósamanobraesperarpor30minutosantes
deiniciarasatividades
Vestimentadeproteçãoanticha-
ma
Óculosdesegurançaincolorou
escuro
Luvadeproteçãoemvaqueta
Luvaisolantedeborrachaclasse2
Luvadecoberturaparaproteção
daluvaisolantedeborracha
00.09.00

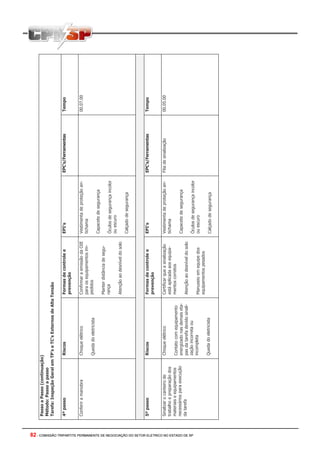

Método:Passoapasso
4ºpassoRiscosFormasdecontrolee
prevenção
ConferiramanobraChoqueelétrico
Quedadoeletricista
ConfirmaraemissãodaOIE
paraosequipamentosim-
pedidos
Manterdistânciadesegu-
rança
Vestimentadeproteçãoan-
tichama
Óculosdesegurançaincolor
ouescuro
00.07.00
5ºpassoRiscosFormasdecontrolee
prevenção
Sinalizarocanteirode
trabalhoepreparaçãodos
materiaiseequipamentos
necessáriosparaexecução
datarefa
Choqueelétrico
Contatocomequipamento
energizadonasdemaiseta-
pasdatarefadevidosinali-
zaçãoincorretaou
incompleta
Quedadoeletricista
Certificarqueasinalização
estáaplicadaaosequipa-
mentoscorretos
Manuseioemequipedos
equipamentospesados
Vestimentadeproteçãoan-
tichama
ouescuro
Fitadesinalização00.05.00

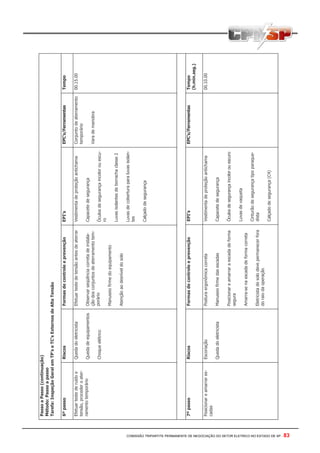

Método:Passoapasso
6ºpassoRiscosFormasdecontroleeprevençãoEPI’sEPC’s/FerramentasTempo
Efetuartestederuídoe
tensão,procederoater-
ramentotemporário
Quedadoeletricista
Quedadeequipamentos
Choqueelétrico
Efetuartestedetensãoantesdeaterrar
Observarseqüênciacorretadeinstala-
çãodosconjuntosdeaterramentotem-
porário
Manuseiofirmedoequipamento
Óculosdesegurançaincolorouescu-
ro
Luvasisolantesdeborrachaclasse2
Luvasdecoberturaparaluvasisolan-
tes
Conjuntodeaterramento
temporário
Varademanobra
00.15.00
(h.min.seg.)
Posicionareamarrares-
cadas
Escoriação
Quedadoeletricista
Posturaergonômicacorreta
Manuseiofirmedasescadas
Posicionareamarraraescadadeforma
segura
Amarra-senaescadadeformacorreta
Eletricistadesolodevepermanecerfora
doraiodaoperação
Luvasdevaqueta
Cinturãodesegurançatipoparaque-
dista
Calçadodesegurança(C4)
00.10.00

Método:Passoapasso
Ferramentas
Tempo
Efetuarlimpezada
porcelanaeverificar
estadodeconserva-
çãogeral
Escoriações
Cortesnasmãos
Quedadoeletricista
Projeçãodepartículas
Quedadoeletricista
Antesdeiniciaralimpeza,inspecionarvi-
sualmenteoestadogeraldoTC/TPobser-
vandoaexistênciadesaiasquebradasna
porcelanaefocosdecorrosãonacarcaça
eestruturadoequipamento
Utilizarsacoladeferramentasparaexecu-
çãodaoperação
Eletricistadesolomanterdistânciadese-
gurançaforadeprojeçãodepartículas
Amarrar-sedeformasegurajuntoàesca-
daouaestrutura
Óculosdesegurança(incoloroucinza,deacordo
comanecessidade)
Luvasdevaqueta
Cinturãodesegurançatipoparaquedista
Sacoladelo-
na
00.45.00
Ferramentas
Tempo
Removerelimparas
conexõesprimáriase
secundáriasdosTC’s
eTP’s
Escoriações
Quedadeferramentas
Lesãonosmembrossuperio-
reseinferiores
Quedadoeletricista
Projeçãodepartículas
AnotaresquemadeligaçõesdosTC’se
TP’santesderemoverasconexõespara
ensaios
Atençãoespecialaoremoverafiaçãose-
cundáriadosTC’s,assegurando-sedeque
nãoháretornodeoutrosTC’sligadosem
paralelo
Manterdistânciadesegurançadomomen-
todedesconectarocabo
Manuseiofirmedeferramentas
Amarrar-secorretamentejuntoàescada
ouàestrutura
comanecessidade)
Luvasdevaqueta
Indetermi-
nado

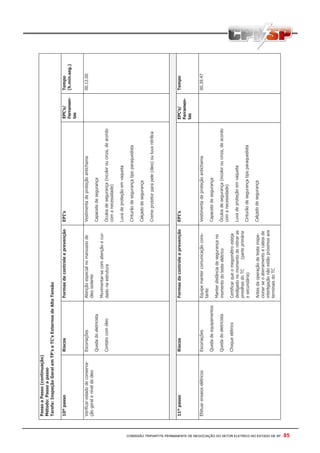

Método:Passoapasso
Ferramen-
tas
Tempo
(h.min.seg.)
Verificarestadodeconserva-
çãogeraleníveldeóleo
Escoriações
Quedadoeletricista
Contatocomóleo
Atençãoespecialnomanuseiode
óleoisolante
Movimentar-secomatençãoecui-
dadonaestrutura
comanecessidade)
Cremeprotetorparapele(óleo)ouluvanitrílica
00.12.00
Ferramen-
tas
Tempo
EfetuarensaioselétricosEscoriações
Quedadeequipamentos
Quedadoeletricista
Choqueelétrico
Equipemantercomunicaçãocons-
tante
Manterdistânciadesegurançano
momentodotesteelétrico
Certificarqueomegomêtroesteja
desligadonomomentoderetiraras
presilhasdoTC(parteprimária
esecundária)
Antesdaoperaçãodetesteinspe-
cionarseoaterramentoecabosde
interligaçãonãoestãopróximosaos
terminaisdoTC
comanecessidade)
00.39.47

Método:Passoapasso
12ºpassoRiscosFormasdecontroleepre-
venção
(h.min.seg.)
Refazerasconexõesprimárias
esecundáriasdosTC’seTP’s
Escoriações
Quedadeferramentas
Quedadoeletricista
Consultaroesquemadeliga-
çõesfeitopreviamente,confe-
rindo-oaofinal
Manuseiofirmedeferramen-
tas
Amarra-secorretamentena
escadaounaestruturado
TC/TP
Óculosdesegurança(incolorou
cinza,deacordocomanecessida-
de)
Cinturãodesegurançatipopara-
quedista
00.40.00
venção
RemoverescadasEscoriação
Quedadoeletricista
Quedadeequipamentos
Amarrar-secorretamentena
escada
Aodesamarraraescadadeve
teroauxíliodoeletricistade
solosegurando-a
Vestimentadeproteção
antichama
Óculosdesegurançaincolorou
escuro
Luvasdevaqueta
00.12.00

Método:Passoapasso
venção
EPI’sEPC’s/FerramentasTem-
po(h.min.seg.)
Removeroaterramentotempo-
rário
Quedadoeletricista
Quedadeequipamentos
Observarseqüênciacorretade
remoçãodosconjuntosdeater-
ramentotemporário
Manuseiofirmedoequipamento
antichama
Cintodesegurança
Luvasisolantesdeborracha
classe2
00.08.00
venção
Desfazersinalizaçãoerecolher
materiaiseequipamentos
Quedadoeletricista
Quedadeequipamentos
Manuseioemequipedosequi-
pamentospesados
antichama
00.08.00

Método:Passoapasso
Ferramentas
Tempo
Efetuarmanobraderestabele-
cimentodoequipamento
Explosãodoequipamento
Projeçãodosfragmentos
Choqueelétrico
Lesãoporimpacto
ConfirmaroencerramentodaOIEpelores-
ponsávelpelaexecuçãodoserviço
Certificarqueosequipamentosimpedidos
estejamnomesmoestadoemqueforamen-
tregues
BoacomunicaçãocomoCOS
Planejaraseqüênciadamanobra
Certificarqueosdisjuntoresaseremafasta-
dos/inseridosestejamdesligados
Certificarqueasseccionadorasaserema-
bertas/fechadasestejamdesenergizadasou
apenasemtensão
Manterdistânciadesegurança
Óculosdesegurançaincoloroues-
curo
Luvaisolantedeborrachaclasse2
Luvadecoberturaparaproteçãoda
luvaisolantedeborracha
00.07.00
ERGONOMICOHIGIENEOCUPACIONAL
Oprofissionalpermanece70%dotempoempée20%agachado;
Permanececomopescoçoestendidoduranteaoperação-(exercícioscompensatórios);
Braçosacimadosombrosnousodavarademanobra-deveráaplicarosconhecimentosad-
quiridosnoTreinamento(exercícioscompensatórios);
Desvioradialeulnarnopulsodevidoaousodeferramentasmanuaisdeveráusarname-
didadopossívelchavecatraca;
Compressãomecânicadomembroinferioreplantadopé,porlongoperíododuranteostra-
balhosrealizadosnaescada–adotarsistemadetrabalhointermitente,sendootempomá-
ximodepermanêncianaescadade30minutos;
Iluminamento:onívelmínimoparatrabalhosemgeraléde200lux.
Radiaçãonãoionizante:naexecuçãodatarefaemdiasdesolexisteexposiçãodiretaaradi-
açãoUV-B–deveráutilizarcremeprotetorespecificoparaproteçãodapeleeóculoscomlen-
tesescurecidasparaproteçãodosolhos;
Calor:nostrabalhosexecutadosnosdiasquentesdeVerão,osistemadetrabalhodeverá
serintermitentecomatrocadeparceiros.

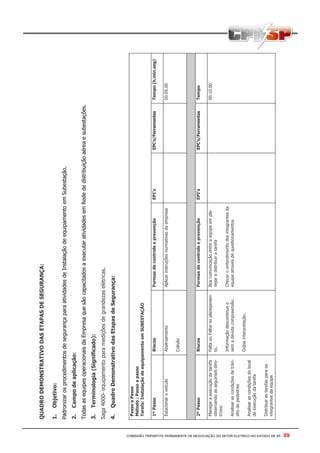

QUADRODEMONSTRATIVODASETAPASDESEGURANÇA:
1.Objetivo:
PadronizarosprocedimentosdesegurançaparaatividadesdeInstalaçãodeequipamentoemSubestação.
2.Campodeaplicação:
TodasasequipesoperacionaisdaEmpresaquesãocapacitadosaexecutaratividadesemRedededistribuiçãoaéreaesubestações.
3.Terminologia(Significado):
Saga4000-equipamentoparamediçõesdegrandezaselétricas.
4.QuadroDemonstrativodasEtapasdeSegurança:
PassoaPasso
Método:Passoapasso
Tarefa:InstalaçãodeequipamentoemSUBESTAÇÃO
1ºPassoRiscosFormasdecontroleeprevençãoEPI’sEPC’s/FerramentasTempo(h.min.seg)
EstacionaroveículoAbalroamento
Colisão
Aplicarinstruçõesnormativasdaempresa00.05.00
2ºPassoRiscosFormasdecontroleeprevençãoEPI’sEPC’s/FerramentasTempo
Planejaraexecuçãodatarefa
observandoasseguintesdire-
trizes:
Analisarascondiçõesdetrân-
sitodepedestres
Analisarascondiçõesdolocal
deexecuçãodatarefa
Distribuirastarefasparaos
integrantesdaequipe
FaltaouFalhanoplanejamen-
to,
Informaçãodescontinuae
semadevidacompreensão.
Dúbiainterpretação.
Boacomunicaçãoentreaequipeempla-
nejaredistribuiratarefa
Checaroentendimentodosintegrantesda
equipeatravésdequestionamentos
00.10.00

PassoaPasso(Continuação)
Método:Passoapasso
Tarefa:InstalaçãodeequipamentoemSUBESTAÇÃO
(h.min.seg)
ComunicaçãocomCODpara
confirmaçãodatarefa
FaltaouFalhanacomunica-
ção
Atentaratransmissãoerecepçãodas
mensagenscomCOD(CentrodeOpera-
ção)
Certificar,seosdadosenviadoserecebi-
dosestãocorretos,atravésdarepetição
damensagem
00.02.00
PreenchimentodoCheck-listFaltaouFalhanoplaneja-
mento,informaçãodesconti-
nuaesemadevida
compreensão.
NomomentodopreenchimentodoCheck
-listtodaaequipedeveestarreunidae
atentaaosparâmetrosdopreenchimento
doCheck-list.
TodosdevemassinaroCheck-list,após
confirmaroentendimentodoplanejamen-
to
00.02.00
Aberturadaportadoconjun-
toblindadoondeseráinsta-
ladooequipamento
Choqueelétrico
Explosão
Boacomunicaçãoentreaequipe
Atentarparaalgumtipoderuídoestranho
vindodoconjuntoblindado
Uniformeantichama
Óculosdesegurança,
Luvadeisolantedeborracha
ClasseII
Luvadecobertura
00.01.00

Método:Passoapasso
6ºpassoRiscosFormasde
controleeprevenção
EPI’sEPC’s/
Ferramentas
Tempo
(h.min.seg.)
Instalaçãodoequipamento
demediçãodegrandezaselé-
trica.Saga4000)
Choqueelétrico
Explosão
Quedadeequipamento
Manusearsegurandofirmementeoequi-
pamentodemedição(Saga4000)nomo-
mentodamedição.
Verificarascondiçõesdolocalondeserá
instaladooequipamentodemedição
Uniformeantichama
Luvaisolantedeborracha
ClasseII,
Luvadecobertura,
Botinadeseguranca
00.05.00
7ºpassoRiscosFormasde
controleeprevenção
Epi’sEPC’s/
Ferramentas
Tempo
ComunicaçãocomCODpara
confirmaçãodatarefaaser
encerrada
FaltaouFalhanacomunica-
ção
Atentaratransmissãoerecepçãodasmen-
sagenscomCOD(CentraldeOperações)
Certificar,seosdadosenviadoserecebidos
estãocorretos,atravésdarepetiçãoda
mensagem
00.02.00
ERGONOMICOHIGIENEOCUPACIONAL
Oprofissionalpermanece90%dotempoempé;
Iluminamento:onívelmínimoparatrabalhosemgeraléde200lux.
Radiaçãonãoionizante:naexecuçãodatarefaemdiasdesolexisteexposiçãodiretaaradi-
açãoUV-B–deveráutilizarcremeprotetorespecificoparaproteçãodapeleeóculoscomlen-
tesescurecidasparaproteçãodosolhos.

B - Exemplo de laudo técnico / SPDA
Sistema de proteção contra descargas atmosféricas
O presente documento tem a finalidade de atestar as condições técnicas do Sistema de
Proteção Contra Descargas Atmosféricas – SPDA – instalado na subestação Mario Pres-
tes, situada a rua Coronel Plínio Salgado, nº 536, município de Fronteira do Sul – SP.
Em função da localização geográfica e demais características específicas, as conside-
rações elencadas a seguir levam em conta o Nível de Proteção III, adequado para a
edificação.
As referências para elaboração desse laudo são o projeto datado em 14 de agosto de
2004 e a NBR-5419, de fevereiro de 2001.
Malha Captora
Os condutores horizontais se encontram corretamente dimensionados e distribuídos
sobre a cobertura, porém a antena parabólica está desprotegida pelo fato de se situar
acima da gaiola de Faraday. Assim, sugere-se a instalação de 01 captor tipo Franklin
com 3,0 metros de altura ao lado da antena e a 2,0 metros distante da sua base;
Descidas
O condutor de descida nº 05 não respeita a distância de segurança em relação à tu-
bulação metálica de escoamento de águas pluviais. Mais agravante ainda é o fato da
existência de cubículo destinado a acondicionamento de reservatórios de gás liquefei-
to de petróleo – GLP – nas proximidades, o que potencializa a possibilidade de explo-
são em caso de centelhamento perigoso. Na impossibilidade de realocação da
descida, sugere-se a sua equipotencialização elétrica com a referida tubulação, que
deve ser feita com condutor de cobre em dois pontos ao longo das suas extremidades
verticais, reduzindo-se assim a diferença de potencial – DDP – ocasionada por uma
eventual passagem de corrente.
Grandezas Elétricas
As resistências de aterramento indicadas abaixo foram verificadas por unidade de
descida, ou seja, após as desconexões físicas e elétricas existentes a 2,80 metros do
solo. O instrumento utilizado foi o LINIPA, nº de série 47.655, com laudo de aferição
fornecido pela AFERIC SERVIÇOS Ltda e datado em 05 de junho de 2004.
DESCIDA 01 02 03 04 05 06 07 08 09 10 11 12
RESISTÊNCIA (Ω) 7,8 7,4 7,0 7,9 7,5 8,1 6,8 8,2 7,5 23,5 8,0 7,9
Os resultados demonstram homogeneidade e, conseqüentemente, equipotencializa-
ção elétrica existente na malha de aterramento. As pequenas variações provavelmen-
te decorrem dos diversos referenciais adotados pelo instrumento de medição.
O valor divergente encontrado na descida nº 10 é decorrente de corrosão constatada
na conexão entre a haste vertical e o anel horizontal de aterramento, o que provoca
seccionamento e descontinuidade elétrica entre esses dois eletrodos. Diante desse fa-
to, sugere-se fortemente uma inspeção física nas demais conexões existentes no solo
e utilização obrigatória de solda exotérmica onde não houver.
Um novo laudo técnico deve ser providenciado após as correções constantes nesse
documento.
Campinas, 28 de novembro de 2004
Nome
Eng.º Eletricista – CREA SP: 000000

C - Exemplo de certificação de aprovação do MTE - EPI
Nº do CA: xxxx Nº do Processo:xxxxx.xxxxxx/xx-xx
Data de Emissão: 9/5/2005 Validade: 09/05/2010
Tipo do Equipa-
mento:
CONJUGADO TIPO CAPACETE DE SEGURANÇA, PROTETOR FACIAL E
PROTETOR AUDITIVO
Natureza: Nacional
Descrição do
Equipamento:
Capacete de segurança, tipo aba frontal, injetado em plástico, com fendas
laterais (slot), para acoplagem de acessórios); o capacete é confeccionado
nas cores branca, azul, amarela, vermelha, verde, laranja, cinza alumínio,
azul marinho, bege, cinza, marrom escuro, azul pastel, marrom cacau,
amarela e laranja cvrd e amarelo manga, e pode ser utilizado com dois ti-
pos diferentes de suspensão: 1) suspensão composta de carneira injetada
em plástico, com peça absorvente de suor em espuma de poliester e coroa
composta de duas cintas cruzadas montadas em quatro "clips" de plástico e
fixadas com uma costura, com regulagem de tamanho através de ajuste
simples (suspensão staz-on) ou; 2) suspensão composta de carneira inje-
tada em plástico, com peça absorvente de suor em espuma de poliéster e
coroa composta de duas cintas cruzadas montadas em quatro "clips" de
plástico e fixadas com uma costura, com regulagem de tamanho através de
cremalheira "fast-trac". o capacete pode ser fornecido com ou sem jugular
presa ao casco, com ou sem jugular costurada à suspensão, com ou sem
gravação. podem ser acoplados ao capacete os seguintes acessórios: 1)
protetor auditivo circum-auricular, composto de duas conchas de material
plástico rígido preenchidas com espuma, fixadas a duas hastes plásticas
móveis (basculantes) que, por sua vez, se encaixam nas fendas laterais do
casco; 2) protetor facial composto de visor confeccionado em policarbonato
incolor, cinza, verde ou cinza metalizado, com cerca de 190 mm de altura,
preso a uma coroa por botões plásticos; a coroa é fixada a um suporte bas-
culante por parafusos metálicos e o conjunto é fixado ao capacete por um
suporte que se encaixa nas fendas laterais do casco. ref.: capacete de segu-
rança modelo "staz-on", tipo aba frontal classe b com acessório; (abafador
de ruídos mark v; protetor facial msa-s).
Dados Complementares
Norma: NBR.8221/2003 (CAPACETE DE SEGURANÇA); ANSI.Z.87.1/1989
(PROTETOR FACIAL); E ANSI.S12.6/1997 - MÉTODO B (OUVIDO REAL,
COLOCAÇÃO PELO OUVINTE).
Fabricante: NOME
Aprovado: Proteção da cabeça do usuário contra impactos e perfurações provenien-
tes de quedas de objetos e riscos associados ao trabalho com alta volta-
gem; quando dotado de protetor auditivo circum-auricular, protege contra
ruídos conforme tabela de atenuação a seguir; quando dotado de protetor
facial, é indicado para proteção dos olhos e face contra impactos de par-
tículas volantes frontais e luminosidade intensa frontal no caso dos viso-
res cinza, verde e cinza metalizado.
Observação: Os valores da transmitância luminosa dos visores cinza e verde indicam
que eles seriam de tonalidade 3.0 e 2.5, respectivamente. Porém, eles não
atendem ao requisito de transmitância no infravermelho para esses núme-
ros de tonalidade e ao requisito de transmitância no ultravioleta próximo. o
visor cinza metalizado também não atendeu ao requisito de transmitância
no ultravioleta próximo; segundo a norma de ensaio, os três visores são vi-
sores indicados para atividades especiais e não devem ser utilizados para
proteção contra radiação infravermelha e radiação ultravioleta.

Laudo / Atenuação
Tipo do Laudo: Laboratório
Laboratório: XXXX
Número Laudo: xxx/xxxx-x; xx/xxxx. Data do Laudo: Não Informado
Responsável: Não Informado Registro Profissional: Não Informado
Freqüência
(Hz):
125 250 500 1000 2000 3150 4000 6300 8000 NRRsf
Atenuação
(dB):
8,7 15,6 23,6 29,5 29,5 - 22,1 - 25,7 16
Desvio
Padrão:
4,1 5,3 3,7 5,1 5,8 - 4,3 - 4,4 -

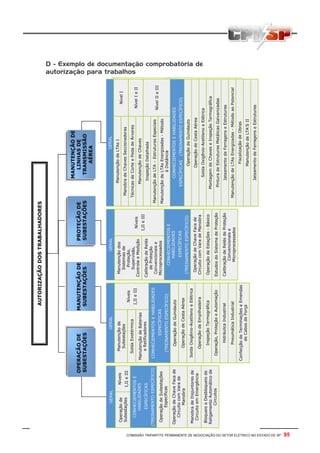

D - Exemplo de documentação comprobatória de
autorização para trabalhos

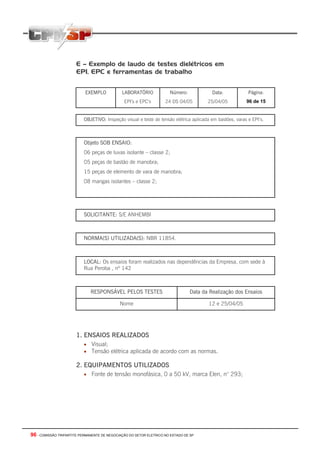

E – Exemplo de laudo de testes dielétricos em
EPI, EPC e ferramentas de trabalho
EXEMPLO LABORATÓRIO
EPI’s e EPC’s
Número:
24 DS 04/05
Data:
25/04/05
Página:
96 de 15
OBJETIVO: Inspeção visual e teste de tensão elétrica aplicada em bastões, varas e EPI’s.
Objeto SOB ENSAIO:
06 peças de luvas isolante – classe 2;
05 peças de bastão de manobra;
15 peças de elemento de vara de manobra;
08 mangas isolantes – classe 2;
SOLICITANTE: S/E ANHEMBI
NORMA(S) UTILIZADA(S): NBR 11854.
LOCAL: Os ensaios foram realizados nas dependências da Empresa, com sede à
Rua Peroba , nº 142
RESPONSÁVEL PELOS TESTES Data da Realização dos Ensaios
Nome 12 e 25/04/05
1. ENSAIOS REALIZADOS
• Visual;
• Tensão elétrica aplicada de acordo com as normas.
2. EQUIPAMENTOS UTILIZADOS
• Fonte de tensão monofásica, 0 a 50 kV, marca Elen, n° 293;

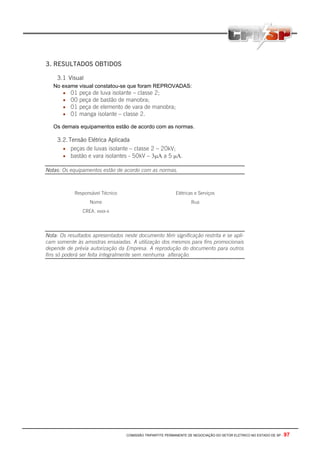

3. RESULTADOS OBTIDOS
3.1 Visual
No exame visual constatou-se que foram REPROVADAS:
• 01 peça de luva isolante – classe 2;
• 00 peça de bastão de manobra;
• 01 peça de elemento de vara de manobra;
• 01 manga isolante – classe 2.
Os demais equipamentos estão de acordo com as normas.
3.2.Tensão Elétrica Aplicada
• peças de luvas isolante – classe 2 – 20kV;
• bastão e vara isolantes - 50kV – 3µΑ a 5 µΑ.
Notas: Os equipamentos estão de acordo com as normas.
Responsável Técnico
Nome
CREA. xxxx-x
Elétricas e Serviços
Rua
Nota: Os resultados apresentados neste documento têm significação restrita e se apli-
cam somente às amostras ensaiadas. A utilização dos mesmos para fins promocionais
depende de prévia autorização da Empresa. A reprodução do documento para outros
fins só poderá ser feita integralmente sem nenhuma alteração.

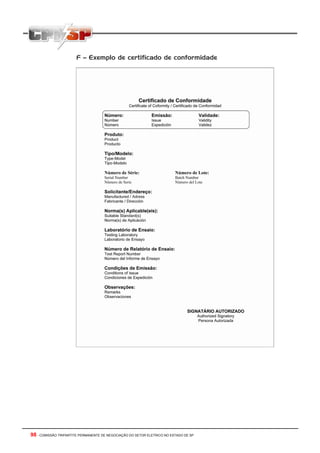

F – Exemplo de certificado de conformidade

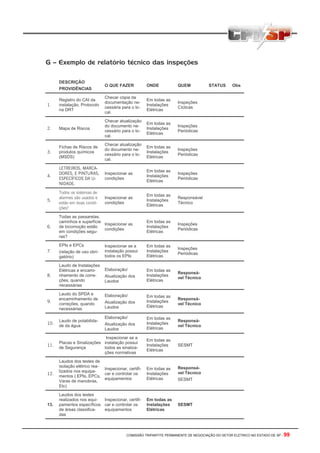

G – Exemplo de relatório técnico das inspeções
DESCRIÇÃO
PROVIDÊNCIAS
O QUE FAZER ONDE QUEM STATUS Obs
1.
Registro do CAI da
instalação, Protocolo
na DRT
Checar cópia da
documentação ne-
cessária para o lo-
cal.
Em todas as
Instalações
Elétricas
Inspeções
Cíclicas
2. Mapa de Riscos
Checar atualização
do documento ne-
cessário para o lo-
cal.
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
3.
Fichas de Riscos de
produtos químicos
(MSDS)
Checar atualização
do documento ne-
cessário para o lo-
cal.
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
4.
LETREIROS, MARCA-
DORES, E PINTURAS,
ESPECÍFICOS DA U-
NIDADE.
Inspecionar as
condições
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
5.
Todos os sistemas de
alarmes são usados e
estão em boas condi-
ções?
Inspecionar as
condições
Em todas as
Instalações
Elétricas
Responsável
Técnico
6.
Todas as passarelas,
caminhos e superfície
de locomoção estão
em condições segu-
ras?
Inspecionar as
condições
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
7.
EPIs e EPCs
(relação de uso obri-
gatório)
Inspecionar se a
instalação possui
todos os EPIs
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
8.
Laudo de Instalações
Elétricas e encami-
nhamento de corre-
ções, quando
necessárias
Elaboração/
Atualização dos
Laudos
Em todas as
Instalações
Elétricas
Responsá-
vel Técnico
9.
Laudo do SPDA e
encaminhamento de
correções, quando
necessárias
Elaboração/
Atualização dos
Laudos
Em todas as
Instalações
Elétricas
Responsá-
vel Técnico
10.
Laudo de potabilida-
de da água
Elaboração/
Atualização dos
Laudos
Em todas as
Instalações
Elétricas
Responsá-
vel Técnico
11.
Placas e Sinalizações
de Segurança
Inspecionar se a
instalação possui
todos as sinaliza-
ções normativas
Em todas as
Instalações
Elétricas
SESMT
12.
Laudos dos testes de
isolação elétrico rea-
lizados nos equipa-
mentos ( EPIs, EPCs,
Varas de manobras,
Etc)
Inspecionar, certifi-
car e controlar os
equipamentos
Em todas as
Instalações
Elétricas
Responsá-
vel Técnico
SESMT
13.
Laudos dos testes
realizados nos equi-
pamentos específicos
de áreas classifica-
das
car e controlar os
equipamentos
Em todas as
Instalações
Elétricas
SESMT

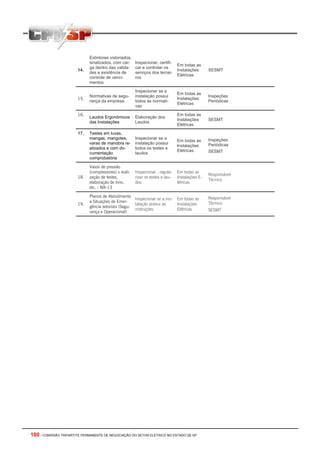

14.
Extintores vistoriados,
sinalizados, com car-
ga dentro das valida-
des e existência de
controle de venci-
mentos
car e controlar os
serviços dos tercei-
ros
Em todas as
Instalações
Elétricas
SESMT
15.
Normativas de segu-
rança da empresa
Inspecionar se a
instalação possui
todos as normati-
vas
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
16.
Laudos Ergonômicos
das Instalações
Elaboração dos
Laudos
Em todas as
Instalações
Elétricas
SESMT
17. Testes em luvas,
mangas, mangotes,
varas de manobra re-
alizados e com do-
cumentação
comprobatória
Inspecionar se a
instalação possui
todos os testes e
laudos
Em todas as
Instalações
Elétricas
Inspeções
Periódicas
SESMT
18.
Vasos de pressão
(compressores) x reali-
zação de testes,
elaboração de livro,
etc. - NR-13
Inspecionar , regula-
rizar os testes e lau-
dos
Em todas as
Instalações E-
létricas
Responsável
Técnico
19.
Planos de Atendimento
a Situações de Emer-
gência setoriais (Segu-
rança e Operacional)
Inspecionar se a ins-
talação possui as
instruções
Em todas as
Instalações
Elétricas
Responsável
Técnico
SESMT

10.2.5 – Complementares às empresas que operam em insta-
lações ou equipamentos do Sistema Elétrico de Potência -
SEP
A – Descrição dos procedimentos de emergência
Exemplo de Planos de Atendimento a Situações de Emergência
EXEMPLO
1. COMBATE A INCÊNDIO
1.1 Prédio Administrativo/Almoxarifado/Agência:
• Acionar o superior imediato e/ou administrativo pelos ramais xxxx;
• Promover evacuação dos prédios quando necessário;
• Acionar o Corpo de Bombeiros – fone: 193;
• Não combater o incêndio, a menos que seja treinado para tal;
• Informar a área de Segurança do Trabalho;
• Inserir comunicação na Intranet.
1.1.2. Subestações de Energia Elétrica:
• Comunicar o sinistro ao Centro de Operação (C.O.) – xxxx-xxxx;
• Acionar a área responsável pela subestação – xxxx-xxxx;
• Acionar o Corpo de Bombeiros – fone: 193;
1.1.3. Critérios básicos para seleção de candidatos a brigadista:
Os candidatos a membros das brigadas de incêndio devem atender os critérios
estabelecidos no Decreto 46.076, de 31 de agosto de 2001 e também a Ins-
trução Técnica – xx xx/xx do Corpo de Bombeiros.
1.1.4. Recomendação para o Abandono dos Prédios:
• Sair rápido e ordenadamente;
• Tentar arrombar a porta no caso de ficar preso;
• Não combater o incêndio, a menos que saiba manusear os extintores;
• Não utilizar as mangueiras, pois são de uso exclusivo da Brigada de Incên-
dio;
• Utilizar as escadas, nunca os elevadores;
• Fechar, sem trancar, todas as portas que for deixando para trás;
• Se ficar preso em uma sala cheia de fumaça, procurar aproximar-se de
janelas por onde possa pedir socorro;
• Tocar as portas fechadas com a mão e, se estiver quente, não abrir. Se
estiver fria, abrir devagar e ficar atrás dela. Se sentir calor ou pressão pe-
netrando pela abertura, feche-a.

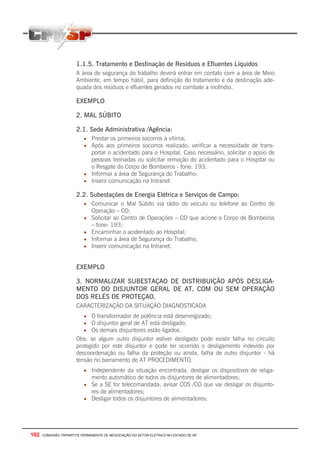

1.1.5. Tratamento e Destinação de Resíduos e Efluentes Líquidos
A área de segurança do trabalho deverá entrar em contato com a área de Meio
Ambiente, em tempo hábil, para definição do tratamento e da destinação ade-
quada dos resíduos e efluentes gerados no combate a incêndio.
EXEMPLO
2. MAL SÚBITO
2.1. Sede Administrativa /Agência:
• Prestar os primeiros socorros à vítima;
• Após aos primeiros socorros realizado, verificar a necessidade de trans-
portar o acidentado para o Hospital. Caso necessário, solicitar o apoio de
pessoas treinadas ou solicitar remoção do acidentado para o Hospital ou
o Resgate do Corpo de Bombeiros - fone: 193;
2.2. Subestações de Energia Elétrica e Serviços de Campo:
• Comunicar o Mal Súbito via rádio do veículo ou telefone ao Centro de
Operação – CO;
• Solicitar ao Centro de Operações – CO que acione o Corpo de Bombeiros
– fone: 193;
• Encaminhar o acidentado ao Hospital;
EXEMPLO
3. NORMALIZAR SUBESTAÇAO DE DISTRIBUIÇÃO APÓS DESLIGA-
MENTO DO DISJUNTOR GERAL DE AT, COM OU SEM OPERAÇÃO
DOS RELÉS DE PROTEÇAO.
CARACTERIZAÇÃO DA SITUAÇÃO DIAGNOSTICADA
• O transformador de potência está desenergizado;
• O disjuntor geral de AT está desligado;
• Os demais disjuntores estão ligados.
Obs: se algum outro disjuntor estiver desligado pode existir falha no circuito
protegido por este disjuntor e pode ter ocorrido o desligamento indevido por
descoordenação ou falha da proteção ou ainda, falha de outro disjuntor - há
tensão no barramento de AT PROCEDIMENTO.
• Independente da situação encontrada, desligar os dispositivos de religa-
mento automático de todos os disjuntores de alimentadores;
• Se a SE for telecomandada, avisar COS /CO que vai desligar os disjunto-
res de alimentadores;
• Desligar todos os disjuntores de alimentadores;

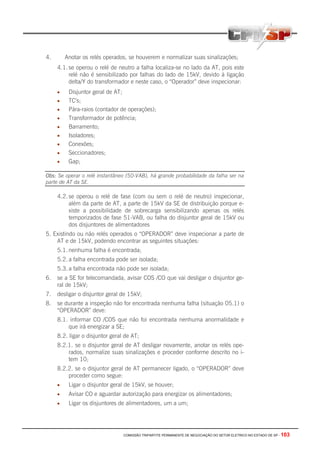

4. Anotar os relés operados, se houverem e normalizar suas sinalizações;
4.1. se operou o relé de neutro a falha localiza-se no lado da AT, pois este
relé não é sensibilizado por falhas do lado de 15kV, devido à ligação
delta/Y do transformador e neste caso, o “Operador” deve inspecionar:
• Disjuntor geral de AT;
• TC’s;
• Pára-raios (contador de operações);
• Transformador de potência;
• Barramento;
• Isoladores;
• Conexões;
• Seccionadores;
• Gap;
Obs: Se operar o relé instantâneo (50-VAB), há grande probabilidade da falha ser na
parte de AT da SE.
4.2. se operou o relé de fase (com ou sem o relé de neutro) inspecionar,
além da parte de AT, a parte de 15kV da SE de distribuição porque e-
xiste a possibilidade de sobrecarga sensibilizando apenas os relés
temporizados de fase 51-VAB, ou falha do disjuntor geral de 15kV ou
dos disjuntores de alimentadores
5. Existindo ou não relés operados o “OPERADOR” deve inspecionar a parte de
AT e de 15kV, podendo encontrar as seguintes situações:
5.1. nenhuma falha é encontrada;
5.2. a falha encontrada pode ser isolada;
5.3. a falha encontrada não pode ser isolada;
6. se a SE for telecomandada, avisar COS /CO que vai desligar o disjuntor ge-
ral de 15kV;
7. desligar o disjuntor geral de 15kV;
8. se durante a inspeção não for encontrada nenhuma falha (situação 05.1) o
“OPERADOR” deve:
8.1. informar CO /COS que não foi encontrada nenhuma anormalidade e
que irá energizar a SE;
8.2. ligar o disjuntor geral de AT;
8.2.1. se o disjuntor geral de AT desligar novamente, anotar os relés ope-
rados, normalize suas sinalizações e proceder conforme descrito no i-
tem 10;
8.2.2. se o disjuntor geral de AT permanecer ligado, o “OPERADOR” deve
proceder como segue:
• Ligar o disjuntor geral de 15kV, se houver;
• Avisar CO e aguardar autorização para energizar os alimentadores;
• Ligar os disjuntores de alimentadores, um a um;

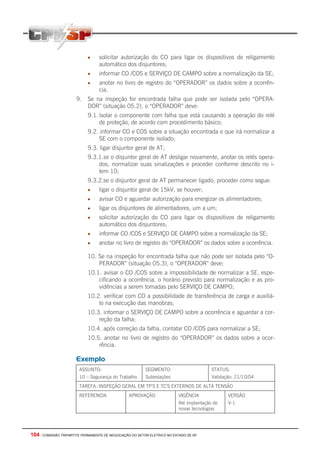

• solicitar autorização do CO para ligar os dispositivos de religamento
automático dos disjuntores;
• informar CO /COS e SERVIÇO DE CAMPO sobre a normalização da SE;
• anotar no livro de registro do “OPERADOR” os dados sobre a ocorrên-
cia.
9. Se na inspeção for encontrada falha que pode ser isolada pelo “OPERA-
DOR” (situação 05.2), o “OPERADOR” deve:
9.1. isolar o componente com falha que está causando a operação do relé
de proteção, de acordo com procedimento básico;
9.2. informar CO e COS sobre a situação encontrada e que irá normalizar a
SE com o componente isolado;
9.3. ligar disjuntor geral de AT;
9.3.1.se o disjuntor geral de AT desligar novamente, anotar os relés opera-
dos, normalizar suas sinalizações e proceder conforme descrito no i-
tem 10;
9.3.2.se o disjuntor geral de AT permanecer ligado, proceder como segue:
• ligar o disjuntor geral de 15kV, se houver;
• avisar CO e aguardar autorização para energizar os alimentadores;
• ligar os disjuntores de alimentadores, um a um;
• solicitar autorização do CO para ligar os dispositivos de religamento
automático dos disjuntores;
• informar CO /COS e SERVIÇO DE CAMPO sobre a normalização da SE;
• anotar no livro de registro do “OPERADOR” os dados sobre a ocorrência.
10. Se na inspeção for encontrada falha que não pode ser isolada pelo “O-
PERADOR” (situação 05.3), o “OPERADOR” deve:
10.1. avisar o CO /COS sobre a impossibilidade de normalizar a SE, espe-
cificando a ocorrência, o horário previsto para normalização e as pro-
vidências a serem tomadas pelo SERVIÇO DE CAMPO;
10.2. verificar com CO a possibilidade de transferência de carga e auxiliá-
lo na execução das manobras;
10.3. informar o SERVIÇO DE CAMPO sobre a ocorrência e aguardar a cor-
reção da falha;
10.4. após correção da falha, contatar CO /COS para normalizar a SE;
10.5. anotar no livro de registro do “OPERADOR” os dados sobre a ocor-
rência.
Exemplo
ASSUNTO:
10 – Segurança do Trabalho
SEGMENTO:
Subestações
STATUS:
Validação: 21/10/04
TAREFA: INSPEÇÃO GERAL EM TP’S E TC’S EXTERNOS DE ALTA TENSÃO
REFERENCIA APROVAÇÃO VIGÊNCIA
Até implantação de
novas tecnologias
VERSÃO
V-1

1. Objetivo:
Padronizar os procedimentos de segurança referente a Inspeção Geral em
Transformadores de Potencial e Transformadores de Corrente Externos de Alta
Tensão.
2. Campo de Aplicação:
Todos os profissionais habilitados e capacitados que atuam na manutenção de
estações de alta tensão da subtransmissão.
3. Terminologia (Significado):
• TP: Transformador de Potencial;
• TC: Transformador de Corrente;
• Demais definições de acordo com as normas.

1
2
3
4
5
6
7
8
TÉCNICAS DE ANALISE DE RISCO »
RISCOS ADICIONAIS »
REGULAMENTAÇÃO DO MINISTÉRIO DO TRABALHO E EMPREGO - MTE »
EQUIPAMENTOS DE PROTEÇÃO COLETIVA - EPC »
EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL - EPI »
ACIDENTES DE ORIGEM ELETRICA »
RESPONSABILIDADES »
PROTEÇÃO E COMBATE A INCÊNDIOS »
p.109
p.117
p.139
p.165
p.171
p.193
p.221
p.229
Segurança
no trabalho
Primeiros socorros
1
3

1
Segurança no trabalho
TÉCNICAS DE
ANÁLISE DE RISCO
RISCOS »
ANÁLISE PRELIMINAR DE RISCO (APR) »
CHECK LIST »
p.111
p.114
p.115

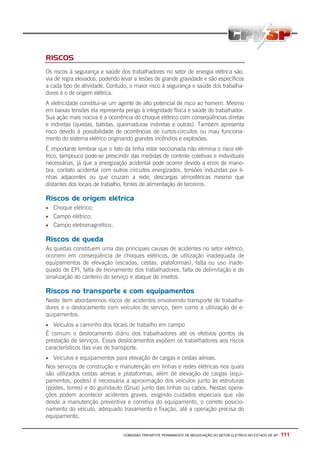

RISCOS
Os riscos à segurança e saúde dos trabalhadores no setor de energia elétrica são,
via de regra elevados, podendo levar a lesões de grande gravidade e são específicos
a cada tipo de atividade. Contudo, o maior risco à segurança e saúde dos trabalha-
dores é o de origem elétrica.
A eletricidade constitui-se um agente de alto potencial de risco ao homem. Mesmo
em baixas tensões ela representa perigo à integridade física e saúde do trabalhador.
Sua ação mais nociva é a ocorrência do choque elétrico com conseqüências diretas
e indiretas (quedas, batidas, queimaduras indiretas e outras). Também apresenta
risco devido à possibilidade de ocorrências de curtos-circuitos ou mau funciona-
mento do sistema elétrico originando grandes incêndios e explosões.
É importante lembrar que o fato da linha estar seccionada não elimina o risco elé-
trico, tampouco pode-se prescindir das medidas de controle coletivas e individuais
necessárias, já que a energização acidental pode ocorrer devido a erros de mano-
bra, contato acidental com outros circuitos energizados, tensões induzidas por li-
nhas adjacentes ou que cruzam a rede, descargas atmosféricas mesmo que
distantes dos locais de trabalho, fontes de alimentação de terceiros.
Riscos de origem elétrica
• Choque elétrico;
• Campo elétrico;
• Campo eletromagnético.
Riscos de queda
As quedas constituem uma das principais causas de acidentes no setor elétrico,
ocorrem em conseqüência de choques elétricos, de utilização inadequada de
equipamentos de elevação (escadas, cestas, plataformas), falta ou uso inade-
quado de EPI, falta de treinamento dos trabalhadores, falta de delimitação e de
sinalização do canteiro do serviço e ataque de insetos.
Riscos no transporte e com equipamentos
Neste item abordaremos riscos de acidentes envolvendo transporte de trabalha-
dores e o deslocamento com veículos de serviço, bem como a utilização de e-
quipamentos.
• Veículos a caminho dos locais de trabalho em campo
É comum o deslocamento diário dos trabalhadores até os efetivos pontos de
prestação de serviços. Esses deslocamentos expõem os trabalhadores aos riscos
característicos das vias de transporte.
• Veículos e equipamentos para elevação de cargas e cestas aéreas.
Nos serviços de construção e manutenção em linhas e redes elétricas nos quais
são utilizados cestas aéreas e plataformas, além de elevação de cargas (equi-
pamentos, postes) é necessária a aproximação dos veículos junto às estruturas
(postes, torres) e do guindauto (Grua) junto das linhas ou cabos. Nestas opera-
ções podem acontecer acidentes graves, exigindo cuidados especiais que vão
desde a manutenção preventiva e corretiva do equipamento, o correto posicio-
namento do veículo, adequado travamento e fixação, até a operação precisa do
equipamento.

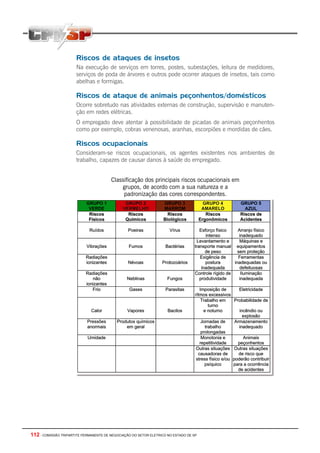

Riscos de ataques de insetos
Na execução de serviços em torres, postes, subestações, leitura de medidores,
serviços de poda de árvores e outros pode ocorrer ataques de insetos, tais como
abelhas e formigas.
Riscos de ataque de animais peçonhentos/domésticos
Ocorre sobretudo nas atividades externas de construção, supervisão e manuten-
ção em redes elétricas.
O empregado deve atentar à possibilidade de picadas de animais peçonhentos
como por exemplo, cobras venenosas, aranhas, escorpiões e mordidas de cães.
Riscos ocupacionais
Consideram-se riscos ocupacionais, os agentes existentes nos ambientes de
trabalho, capazes de causar danos à saúde do empregado.
Classificação dos principais riscos ocupacionais em
grupos, de acordo com a sua natureza e a
padronização das cores correspondentes.

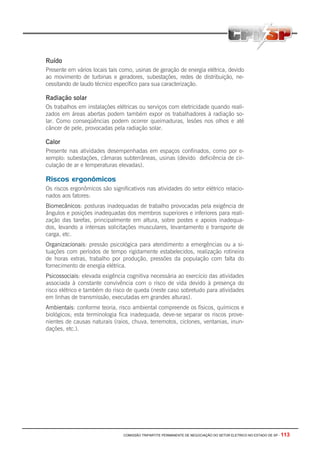

Ruído
Presente em vários locais tais como, usinas de geração de energia elétrica, devido
ao movimento de turbinas e geradores, subestações, redes de distribuição, ne-
cessitando de laudo técnico específico para sua caracterização.
Radiação solar
Os trabalhos em instalações elétricas ou serviços com eletricidade quando reali-
zados em áreas abertas podem também expor os trabalhadores à radiação so-
lar. Como conseqüências podem ocorrer queimaduras, lesões nos olhos e até
câncer de pele, provocadas pela radiação solar.
Calor
Presente nas atividades desempenhadas em espaços confinados, como por e-
xemplo: subestações, câmaras subterrâneas, usinas (devido deficiência de cir-
culação de ar e temperaturas elevadas).
Riscos ergonômicos
Os riscos ergonômicos são significativos nas atividades do setor elétrico relacio-
nados aos fatores:
Biomecânicos: posturas inadequadas de trabalho provocadas pela exigência de
ângulos e posições inadequadas dos membros superiores e inferiores para reali-
zação das tarefas, principalmente em altura, sobre postes e apoios inadequa-
dos, levando a intensas solicitações musculares, levantamento e transporte de
carga, etc.
Organizacionais: pressão psicológica para atendimento a emergências ou a si-
tuações com períodos de tempo rigidamente estabelecidos, realização rotineira
de horas extras, trabalho por produção, pressões da população com falta do
fornecimento de energia elétrica.
Psicossociais: elevada exigência cognitiva necessária ao exercício das atividades
associada à constante convivência com o risco de vida devido à presença do
risco elétrico e também do risco de queda (neste caso sobretudo para atividades
em linhas de transmissão, executadas em grandes alturas).
Ambientais: conforme teoria, risco ambiental compreende os físicos, químicos e
biológicos; esta terminologia fica inadequada, deve-se separar os riscos prove-
nientes de causas naturais (raios, chuva, terremotos, ciclones, ventanias, inun-
dações, etc.).

ANÁLISE PRELIMINAR DE RISCO (APR)
Trata-se de uma técnica de análise prévia de riscos que tem como objetivo an-
tecipar a previsão da ocorrência danosa para as pessoas, processos, equipa-
mentos e meio ambiente. É elaborada através do estudo, questionamento,
levantamento, detalhamento, criatividade, análise crítica e autocrítica, com
conseqüente estabelecimento de precauções técnicas necessárias para a execu-
ção das tarefas (etapas de cada operação), de forma que o trabalhador tenha
sempre o controle das circunstâncias, por maiores que forem os riscos.
A Análise Preliminar de Risco é uma visão técnica antecipada do trabalho a ser
executado, que permite a identificação dos riscos envolvidos em cada passo da
tarefa, e ainda propicia condição para evitá-los ou conviver com eles em segu-
rança.
Por se tratar de uma técnica aplicável à todas as atividades, uma grande virtude
da aplicação desta técnica de Análise Preliminar de Risco é o fato de promover e
estimular o trabalho em equipe e a responsabilidade solidária.
Exemplo de Formulário - APR

CHECK LIST
O objetivo deste documento é criar o hábito de verificar os itens de segurança antes
de iniciar as atividades, auxiliando na detecção, na prevenção dos riscos de aciden-
tes e no planejamento das tarefas, enfocando os aspectos de segurança.
Esse formulário pode ser vinculado no verso de uma “ordem de serviço”.
Será preenchido de acordo com as regras de Segurança do Trabalho. “A Equipe
somente deverá iniciar cada atividade, após realizar a identificação de todos os ris-
cos, medidas de controle e após concluir o respectivo planejamento da atividade”.
Exemplo de Formulário – Check List

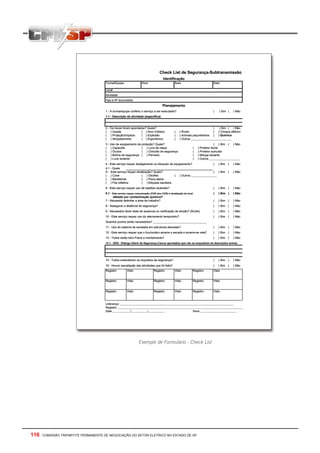

Exemplo de Formulário - Check List

2
RISCOS ADICIONAIS
ALTURA »
AMBIENTES CONFINADOS »
ÁREAS CLASSIFICADAS »
UMIDADE »
CONDIÇÕES ATMOSFÉRICAS »
p.119
p.129
p.131
p.135
p.137

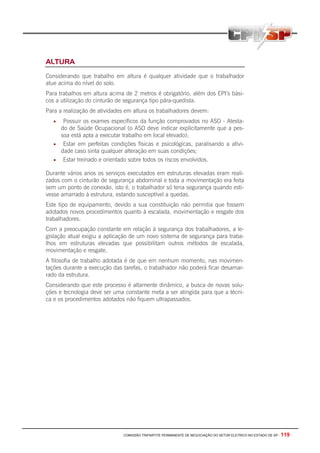

ALTURA
Considerando que trabalho em altura é qualquer atividade que o trabalhador
atue acima do nível do solo.
Para trabalhos em altura acima de 2 metros é obrigatório, além dos EPI’s bási-
cos a utilização do cinturão de segurança tipo pára-quedista.
Para a realização de atividades em altura os trabalhadores devem:
• Possuir os exames específicos da função comprovados no ASO - Atesta-
do de Saúde Ocupacional (o ASO deve indicar explicitamente que a pes-
soa está apta a executar trabalho em local elevado);
• Estar em perfeitas condições físicas e psicológicas, paralisando a ativi-
dade caso sinta qualquer alteração em suas condições;
• Estar treinado e orientado sobre todos os riscos envolvidos.
Durante vários anos os serviços executados em estruturas elevadas eram reali-
zados com o cinturão de segurança abdominal e toda a movimentação era feita
sem um ponto de conexão, isto é, o trabalhador só teria segurança quando esti-
vesse amarrado à estrutura, estando susceptível a quedas.
Este tipo de equipamento, devido a sua constituição não permitia que fossem
adotados novos procedimentos quanto à escalada, movimentação e resgate dos
trabalhadores.
Com a preocupação constante em relação à segurança dos trabalhadores, a le-
gislação atual exigiu a aplicação de um novo sistema de segurança para traba-
lhos em estruturas elevadas que possibilitam outros métodos de escalada,
movimentação e resgate.
A filosofia de trabalho adotada é de que em nenhum momento, nas movimen-
tações durante a execução das tarefas, o trabalhador não poderá ficar desamar-
rado da estrutura.
Considerando que este processo é altamente dinâmico, a busca de novas solu-
ções e tecnologia deve ser uma constante meta a ser atingida para que a técni-
ca e os procedimentos adotados não fiquem ultrapassados.

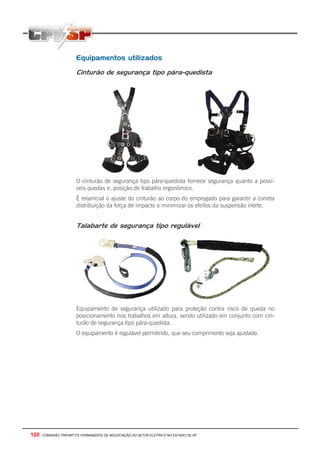

Equipamentos utilizados
Cinturão de segurança tipo pára-quedista
O cinturão de segurança tipo pára-quedista fornece segurança quanto a possí-
veis quedas e, posição de trabalho ergonômico.
É essencial o ajuste do cinturão ao corpo do empregado para garantir a correta
distribuição da força de impacto e minimizar os efeitos da suspensão inerte.

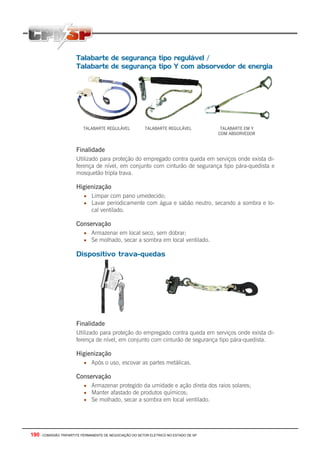

Talabarte de segurança tipo regulável
Equipamento de segurança utilizado para proteção contra risco de queda no
posicionamento nos trabalhos em altura, sendo utilizado em conjunto com cin-
turão de segurança tipo pára-quedista.
O equipamento é regulável permitindo, que seu comprimento seja ajustado.

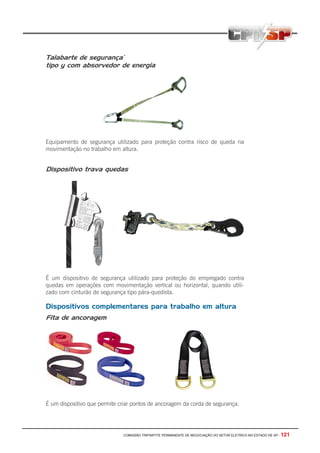

Talabarte de segurança’
tipo y com absorvedor de energia
Equipamento de segurança utilizado para proteção contra risco de queda na
movimentação no trabalho em altura.
Dispositivo trava quedas
É um dispositivo de segurança utilizado para proteção do empregado contra
quedas em operações com movimentação vertical ou horizontal, quando utili-
zado com cinturão de segurança tipo pára-quedista.
Dispositivos complementares para trabalho em altura
Fita de ancoragem
É um dispositivo que permite criar pontos de ancoragem da corda de segurança.

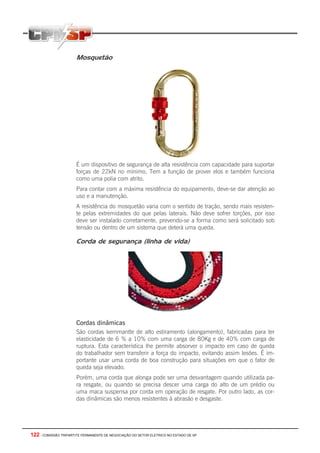

Mosquetão
É um dispositivo de segurança de alta resistência com capacidade para suportar
forças de 22kN no mínimo. Tem a função de prover elos e também funciona
como uma polia com atrito.
Para contar com a máxima resistência do equipamento, deve-se dar atenção ao
uso e a manutenção.
A resistência do mosquetão varia com o sentido de tração, sendo mais resisten-
te pelas extremidades do que pelas laterais. Não deve sofrer torções, por isso
deve ser instalado corretamente, prevendo-se a forma como será solicitado sob
tensão ou dentro de um sistema que deterá uma queda.
Corda de segurança (linha de vida)
Cordas dinâmicas
São cordas kernmantle de alto estiramento (alongamento), fabricadas para ter
elasticidade de 6 % a 10% com uma carga de 80Kg e de 40% com carga de
ruptura. Esta característica lhe permite absorver o impacto em caso de queda
do trabalhador sem transferir a força do impacto, evitando assim lesões. É im-
portante usar uma corda de boa construção para situações em que o fator de
queda seja elevado.
Porém, uma corda que alonga pode ser uma desvantagem quando utilizada pa-
ra resgate, ou quando se precisa descer uma carga do alto de um prédio ou
uma maca suspensa por corda em operação de resgate. Por outro lado, as cor-
das dinâmicas são menos resistentes à abrasão e desgaste.

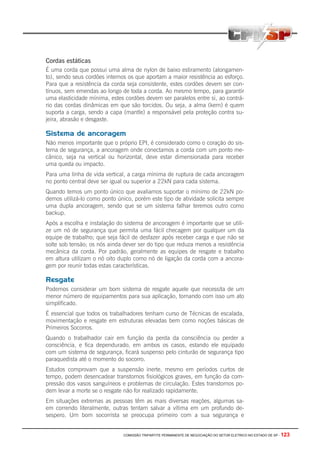

Cordas estáticas
É uma corda que possui uma alma de nylon de baixo estiramento (alongamen-
to), sendo seus cordões internos os que aportam a maior resistência ao esforço.
Para que a resistência da corda seja consistente, estes cordões devem ser con-
tínuos, sem emendas ao longo de toda a corda. Ao mesmo tempo, para garantir
uma elasticidade mínima, estes cordões devem ser paralelos entre si, ao contrá-
rio das cordas dinâmicas em que são torcidos. Ou seja, a alma (kern) é quem
suporta a carga, sendo a capa (mantle) a responsável pela proteção contra su-
jeira, abrasão e desgaste.
Sistema de ancoragem
Não menos importante que o próprio EPI, é considerado como o coração do sis-
tema de segurança, a ancoragem onde conectamos a corda com um ponto me-
cânico, seja na vertical ou horizontal, deve estar dimensionada para receber
uma queda ou impacto.
Para uma linha de vida vertical, a carga mínima de ruptura de cada ancoragem
no ponto central deve ser igual ou superior a 22kN para cada sistema.
Quando temos um ponto único que avaliamos suportar o mínimo de 22kN po-
demos utilizá-lo como ponto único, porém este tipo de atividade solicita sempre
uma dupla ancoragem, sendo que se um sistema falhar teremos outro como
backup.
Após a escolha e instalação do sistema de ancoragem é importante que se utili-
ze um nó de segurança que permita uma fácil checagem por qualquer um da
equipe de trabalho; que seja fácil de desfazer após receber carga e que não se
solte sob tensão; os nós ainda dever ser do tipo que reduza menos a resistência
mecânica da corda. Por padrão, geralmente as equipes de resgate e trabalho
em altura utilizam o nó oito duplo como nó de ligação da corda com a ancora-
gem por reunir todas estas características.
Resgate
Podemos considerar um bom sistema de resgate aquele que necessita de um
menor número de equipamentos para sua aplicação, tornando com isso um ato
simplificado.
É essencial que todos os trabalhadores tenham curso de Técnicas de escalada,
movimentação e resgate em estruturas elevadas bem como noções básicas de
Primeiros Socorros.
Quando o trabalhador cair em função da perda da consciência ou perder a
consciência, e fica dependurado, em ambos os casos, estando ele equipado
com um sistema de segurança, ficará suspenso pelo cinturão de segurança tipo
paraquedista até o momento do socorro.
Estudos comprovam que a suspensão inerte, mesmo em períodos curtos de
tempo, podem desencadear transtornos fisiológicos graves, em função da com-
pressão dos vasos sanguíneos e problemas de circulação. Estes transtornos po-
dem levar a morte se o resgate não for realizado rapidamente.
Em situações extremas as pessoas têm as mais diversas reações, algumas sa-
em correndo literalmente, outras tentam salvar a vítima em um profundo de-
sespero. Um bom socorrista se preocupa primeiro com a sua segurança e

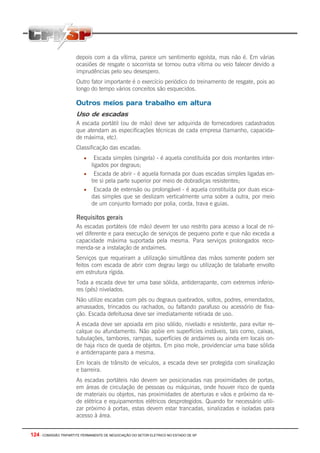

depois com a da vítima, parece um sentimento egoísta, mas não é. Em várias
ocasiões de resgate o socorrista se tornou outra vítima ou veio falecer devido a
imprudências pelo seu desespero.
Outro fator importante é o exercício periódico do treinamento de resgate, pois ao
longo do tempo vários conceitos são esquecidos.
Outros meios para trabalho em altura
Uso de escadas
A escada portátil (ou de mão) deve ser adquirida de fornecedores cadastrados
que atendam as especificações técnicas de cada empresa (tamanho, capacida-
de máxima, etc).
Classificação das escadas:
• Escada simples (singela) - é aquela constituída por dois montantes inter-
ligados por degraus;
• Escada de abrir - é aquela formada por duas escadas simples ligadas en-
tre si pela parte superior por meio de dobradiças resistentes;
• Escada de extensão ou prolongável - é aquela constituída por duas esca-
das simples que se deslizam verticalmente uma sobre a outra, por meio
de um conjunto formado por polia, corda, trava e guias.
Requisitos gerais
As escadas portáteis (de mão) devem ter uso restrito para acesso a local de ní-
vel diferente e para execução de serviços de pequeno porte e que não exceda a
capacidade máxima suportada pela mesma. Para serviços prolongados reco-
menda-se a instalação de andaimes.
Serviços que requeiram a utilização simultânea das mãos somente podem ser
feitos com escada de abrir com degrau largo ou utilização de talabarte envolto
em estrutura rígida.
Toda a escada deve ter uma base sólida, antiderrapante, com extremos inferio-
res (pés) nivelados.
Não utilize escadas com pés ou degraus quebrados, soltos, podres, emendados,
amassados, trincados ou rachados, ou faltando parafuso ou acessório de fixa-
ção. Escada defeituosa deve ser imediatamente retirada de uso.
A escada deve ser apoiada em piso sólido, nivelado e resistente, para evitar re-
calque ou afundamento. Não apóie em superfícies instáveis, tais como, caixas,
tubulações, tambores, rampas, superfícies de andaimes ou ainda em locais on-
de haja risco de queda de objetos. Em piso mole, providenciar uma base sólida
e antiderrapante para a mesma.
Em locais de trânsito de veículos, a escada deve ser protegida com sinalização
e barreira.
As escadas portáteis não devem ser posicionadas nas proximidades de portas,
em áreas de circulação de pessoas ou máquinas, onde houver risco de queda
de materiais ou objetos, nas proximidades de aberturas e vãos e próximo da re-
de elétrica e equipamentos elétricos desprotegidos. Quando for necessário utili-
zar próximo à portas, estas devem estar trancadas, sinalizadas e isoladas para
acesso à área.

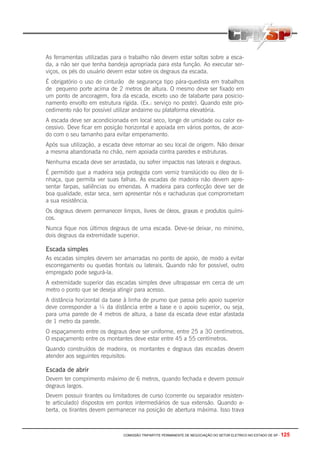

As ferramentas utilizadas para o trabalho não devem estar soltas sobre a esca-
da, a não ser que tenha bandeja apropriada para esta função. Ao executar ser-
viços, os pés do usuário devem estar sobre os degraus da escada.
É obrigatório o uso de cinturão de segurança tipo pára-quedista em trabalhos
de pequeno porte acima de 2 metros de altura. O mesmo deve ser fixado em
um ponto de ancoragem, fora da escada, exceto uso de talabarte para posicio-
namento envolto em estrutura rígida. (Ex.: serviço no poste). Quando este pro-
cedimento não for possível utilizar andaime ou plataforma elevatória.
A escada deve ser acondicionada em local seco, longe de umidade ou calor ex-
cessivo. Deve ficar em posição horizontal e apoiada em vários pontos, de acor-
do com o seu tamanho para evitar empenamento.
Após sua utilização, a escada deve retornar ao seu local de origem. Não deixar
a mesma abandonada no chão, nem apoiada contra paredes e estruturas.
Nenhuma escada deve ser arrastada, ou sofrer impactos nas laterais e degraus.
É permitido que a madeira seja protegida com verniz translúcido ou óleo de li-
nhaça, que permita ver suas falhas. As escadas de madeira não devem apre-
sentar farpas, saliências ou emendas. A madeira para confecção deve ser de
boa qualidade, estar seca, sem apresentar nós e rachaduras que comprometam
a sua resistência.
Os degraus devem permanecer limpos, livres de óleos, graxas e produtos quími-
cos.
Nunca fique nos últimos degraus de uma escada. Deve-se deixar, no mínimo,
dois degraus da extremidade superior.
Escada simples
As escadas simples devem ser amarradas no ponto de apoio, de modo a evitar
escorregamento ou quedas frontais ou laterais. Quando não for possível, outro
empregado pode segurá-la.
A extremidade superior das escadas simples deve ultrapassar em cerca de um
metro o ponto que se deseja atingir para acesso.
A distância horizontal da base à linha de prumo que passa pelo apoio superior
deve corresponder a ¼ da distância entre a base e o apoio superior, ou seja,
para uma parede de 4 metros de altura, a base da escada deve estar afastada
de 1 metro da parede.
O espaçamento entre os degraus deve ser uniforme, entre 25 a 30 centímetros.
O espaçamento entre os montantes deve estar entre 45 a 55 centímetros.
Quando construídos de madeira, os montantes e degraus das escadas devem
atender aos seguintes requisitos:
Escada de abrir
Devem ter comprimento máximo de 6 metros, quando fechada e devem possuir
degraus largos.
Devem possuir tirantes ou limitadores de curso (corrente ou separador resisten-
te articulado) dispostos em pontos intermediários de sua extensão. Quando a-
berta, os tirantes devem permanecer na posição de abertura máxima. Isso trava

a escada, impedindo assim, deslocamentos bruscos. Não é permitido o uso de
cordas, arames ou fios como limitadores de curso.
Recomenda-se que, quando na posição aberta, a distância entre as extremidades
inferiores das duas partes seja de aproximadamente 2/3 da extensão.
A distância mínima entre os montantes no topo da escada deve ser de 30 centíme-
tros. O ângulo formado entre os montantes deve ser tal que a distância entre eles
aumente de 5 centímetros para cada 30 centímetros de altura.
Este tipo de escada não deve ser utilizado como escada de apoiar.
Nunca apoiar um dos montantes com calço ou tijolo.
Deve ser dada atenção especial quanto ao estado de conservação dos tirantes,
dobradiças, pinos e ferragens de articulações.

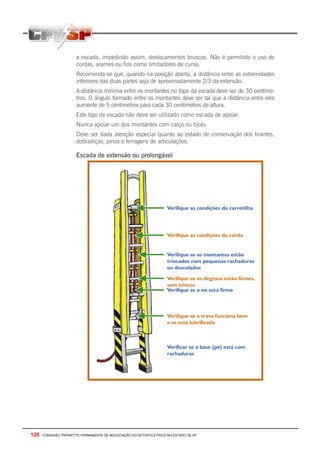

Escada de extensão ou prolongável

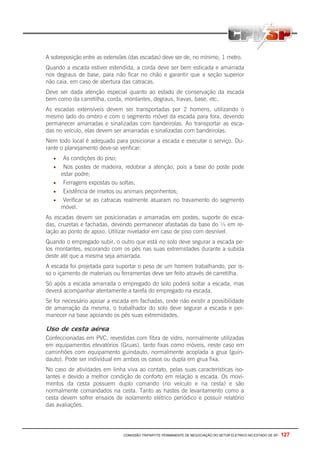

A sobreposição entre as extensões (das escadas) deve ser de, no mínimo, 1 metro.
Quando a escada estiver estendida, a corda deve ser bem esticada e amarrada
nos degraus de base, para não ficar no chão e garantir que a seção superior
não caia, em caso de abertura das catracas.
Deve ser dada atenção especial quanto ao estado de conservação da escada
bem como da carretilha, corda, montantes, degraus, travas, base, etc.
As escadas extensíveis devem ser transportadas por 2 homens, utilizando o
mesmo lado do ombro e com o segmento móvel da escada para fora, devendo
permanecer amarradas e sinalizadas com bandeirolas. Ao transportar as esca-
das no veículo, elas devem ser amarradas e sinalizadas com bandeirolas.
Nem todo local é adequado para posicionar a escada e executar o serviço. Du-
rante o planejamento deve-se verificar:
• As condições do piso;
• Nos postes de madeira, redobrar a atenção, pois a base do poste pode
estar podre;
• Ferragens expostas ou soltas;
• Existência de insetos ou animais peçonhentos;
• Verificar se as catracas realmente atuaram no travamento do segmento
móvel.
As escadas devem ser posicionadas e amarradas em postes, suporte de esca-
das, cruzetas e fachadas, devendo permanecer afastadas da base do ¼ em re-
lação ao ponto de apoio. Utilizar nivelador em caso de piso com desnível.
Quando o empregado subir, o outro que está no solo deve segurar a escada pe-
los montantes, escorando com os pés nas suas extremidades durante a subida
deste até que a mesma seja amarrada.
A escada foi projetada para suportar o peso de um homem trabalhando, por is-
so o içamento de materiais ou ferramentas deve ser feito através de carretilha.
Só após a escada amarrada o empregado do solo poderá soltar a escada, mas
deverá acompanhar atentamente a tarefa do empregado na escada.
Se for necessário apoiar a escada em fachadas, onde não existir a possibilidade
de amarração da mesma, o trabalhador do solo deve segurar a escada e per-
manecer na base apoiando os pés suas extremidades.
Uso de cesta aérea
Confeccionadas em PVC, revestidas com fibra de vidro, normalmente utilizadas
em equipamentos elevatórios (Gruas), tanto fixas como móveis, neste caso em
caminhões com equipamento guindauto, normalmente acoplada a grua (guin-
dauto). Pode ser individual em ambos os casos ou dupla em grua fixa.
No caso de atividades em linha viva ao contato, pelas suas características iso-
lantes e devido a melhor condição de conforto em relação a escada. Os movi-
mentos da cesta possuem duplo comando (no veículo e na cesta) e são
normalmente comandados na cesta. Tanto as hastes de levantamento como a
cesta devem sofrer ensaios de isolamento elétrico periódico e possuir relatório
das avaliações.

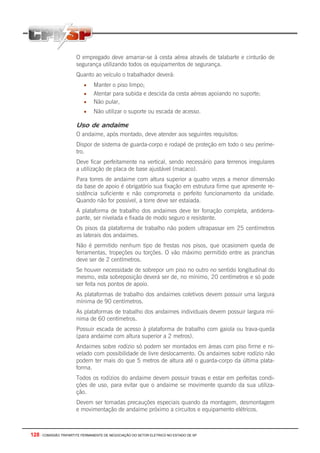

O empregado deve amarrar-se à cesta aérea através de talabarte e cinturão de
segurança utilizando todos os equipamentos de segurança.
Quanto ao veículo o trabalhador deverá:
• Manter o piso limpo;
• Atentar para subida e descida da cesta aéreas apoiando no suporte;
• Não pular,
• Não utilizar o suporte ou escada de acesso.
Uso de andaime
O andaime, após montado, deve atender aos seguintes requisitos:
Dispor de sistema de guarda-corpo e rodapé de proteção em todo o seu períme-
tro.
Deve ficar perfeitamente na vertical, sendo necessário para terrenos irregulares
a utilização de placa de base ajustável (macaco).
Para torres de andaime com altura superior a quatro vezes a menor dimensão
da base de apoio é obrigatório sua fixação em estrutura firme que apresente re-
sistência suficiente e não comprometa o perfeito funcionamento da unidade.
Quando não for possível, a torre deve ser estaiada.
A plataforma de trabalho dos andaimes deve ter forração completa, antiderra-
pante, ser nivelada e fixada de modo seguro e resistente.
Os pisos da plataforma de trabalho não podem ultrapassar em 25 centímetros
as laterais dos andaimes.
Não é permitido nenhum tipo de frestas nos pisos, que ocasionem queda de
ferramentas, tropeções ou torções. O vão máximo permitido entre as pranchas
deve ser de 2 centímetros.
Se houver necessidade de sobrepor um piso no outro no sentido longitudinal do
mesmo, esta sobreposição deverá ser de, no mínimo, 20 centímetros e só pode
ser feita nos pontos de apoio.
As plataformas de trabalho dos andaimes coletivos devem possuir uma largura
mínima de 90 centímetros.
As plataformas de trabalho dos andaimes individuais devem possuir largura mí-
nima de 60 centímetros.
Possuir escada de acesso à plataforma de trabalho com gaiola ou trava-queda
(para andaime com altura superior a 2 metros).
Andaimes sobre rodízio só podem ser montados em áreas com piso firme e ni-
velado com possibilidade de livre deslocamento. Os andaimes sobre rodízio não
podem ter mais do que 5 metros de altura até o guarda-corpo da última plata-
forma.
Todos os rodízios do andaime devem possuir travas e estar em perfeitas condi-
ções de uso, para evitar que o andaime se movimente quando da sua utiliza-
ção.
Devem ser tomadas precauções especiais quando da montagem, desmontagem
e movimentação de andaime próximo a circuitos e equipamento elétricos.

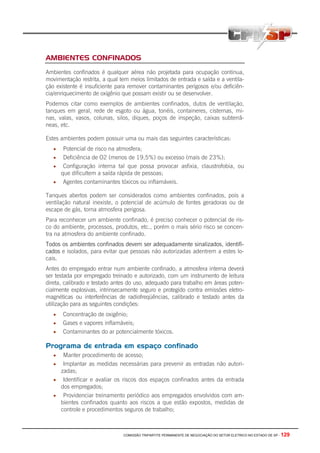

AMBIENTES CONFINADOS
Ambientes confinados é qualquer aérea não projetada para ocupação continua,
movimentação restrita, a qual tem meios limitados de entrada e saída e a ventila-
ção existente é insuficiente para remover contaminantes perigosos e/ou deficiên-
cia/enriquecimento de oxigênio que possam existir ou se desenvolver.
Podemos citar como exemplos de ambientes confinados, dutos de ventilação,
tanques em geral, rede de esgoto ou água, tonéis, containeres, cisternas, mi-
nas, valas, vasos, colunas, silos, diques, poços de inspeção, caixas subterrâ-
neas, etc.
Estes ambientes podem possuir uma ou mais das seguintes características:
• Potencial de risco na atmosfera;
• Deficiência de O2 (menos de 19,5%) ou excesso (mais de 23%);
• Configuração interna tal que possa provocar asfixia, claustrofobia, ou
que dificultem a saída rápida de pessoas;
• Agentes contaminantes tóxicos ou inflamáveis.
Tanques abertos podem ser considerados como ambientes confinados, pois a
ventilação natural inexiste, o potencial de acúmulo de fontes geradoras ou de
escape de gás, torna atmosfera perigosa.
Para reconhecer um ambiente confinado, é preciso conhecer o potencial de ris-
co do ambiente, processos, produtos, etc., porém o mais sério risco se concen-
tra na atmosfera do ambiente confinado.
Todos os ambientes confinados devem ser adequadamente sinalizados, identifi-
cados e isolados, para evitar que pessoas não autorizadas adentrem a estes lo-
cais.
Antes do empregado entrar num ambiente confinado, a atmosfera interna deverá
ser testada por empregado treinado e autorizado, com um instrumento de leitura
direta, calibrado e testado antes do uso, adequado para trabalho em áreas poten-
cialmente explosivas, intrinsecamente seguro e protegido contra emissões eletro-
magnéticas ou interferências de radiofreqüências, calibrado e testado antes da
utilização para as seguintes condições:
• Concentração de oxigênio;
• Gases e vapores inflamáveis;
• Contaminantes do ar potencialmente tóxicos.
Programa de entrada em espaço confinado
• Manter procedimento de acesso;
• Implantar as medidas necessárias para prevenir as entradas não autori-
zadas;
• Identificar e avaliar os riscos dos espaços confinados antes da entrada
dos empregados;
• Providenciar treinamento periódico aos empregados envolvidos com am-
bientes confinados quanto aos riscos a que estão expostos, medidas de
controle e procedimentos seguros de trabalho;

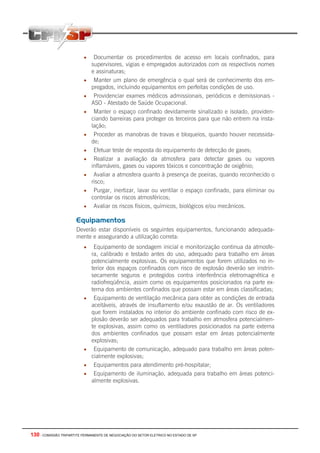

• Documentar os procedimentos de acesso em locais confinados, para
supervisores, vigias e empregados autorizados com os respectivos nomes
e assinaturas;
• Manter um plano de emergência o qual será de conhecimento dos em-
pregados, incluindo equipamentos em perfeitas condições de uso.
• Providenciar exames médicos admissionais, periódicos e demissionais -
ASO - Atestado de Saúde Ocupacional.
• Manter o espaço confinado devidamente sinalizado e isolado, providen-
ciando barreiras para proteger os terceiros para que não entrem na insta-
lação;
• Proceder as manobras de travas e bloqueios, quando houver necessida-
de;
• Efetuar teste de resposta do equipamento de detecção de gases;
• Realizar a avaliação da atmosfera para detectar gases ou vapores
inflamáveis, gases ou vapores tóxicos e concentração de oxigênio;
• Avaliar a atmosfera quanto à presença de poeiras, quando reconhecido o
risco;
• Purgar, inertizar, lavar ou ventilar o espaço confinado, para eliminar ou
controlar os riscos atmosféricos;
• Avaliar os riscos físicos, químicos, biológicos e/ou mecânicos.
Equipamentos
Deverão estar disponíveis os seguintes equipamentos, funcionando adequada-
mente e assegurando a utilização correta:
• Equipamento de sondagem inicial e monitorização continua da atmosfe-
ra, calibrado e testado antes do uso, adequado para trabalho em áreas
potencialmente explosivas. Os equipamentos que forem utilizados no in-
terior dos espaços confinados com risco de explosão deverão ser instrin-
secamente seguros e protegidos contra interferência eletromagnética e
radiofreqüência, assim como os equipamentos posicionados na parte ex-
terna dos ambientes confinados que possam estar em áreas classificadas;
• Equipamento de ventilação mecânica para obter as condições de entrada
aceitáveis, através de insuflamento e/ou exaustão de ar. Os ventiladores
que forem instalados no interior do ambiente confinado com risco de ex-
plosão deverão ser adequados para trabalho em atmosfera potencialmen-
te explosivas, assim como os ventiladores posicionados na parte externa
dos ambientes confinados que possam estar em áreas potencialmente
explosivas;
• Equipamento de comunicação, adequado para trabalho em áreas poten-
cialmente explosivas;
• Equipamentos para atendimento pré-hospitalar;
• Equipamento de iluminação, adequada para trabalho em áreas potenci-
almente explosivas.

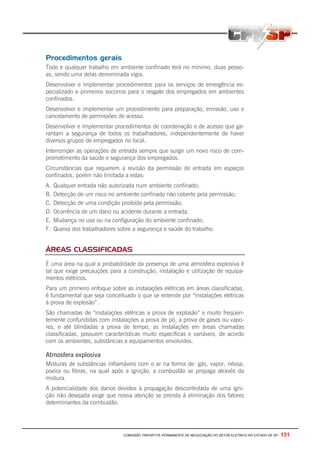

Procedimentos gerais
Todo e qualquer trabalho em ambiente confinado terá no mínimo, duas pesso-
as, sendo uma delas denominada vigia.
Desenvolver e implementar procedimentos para os serviços de emergência es-
pecializado e primeiros socorros para o resgate dos empregados em ambientes
confinados.
Desenvolver e implementar um procedimento para preparação, emissão, uso e
cancelamento de permissões de acesso.
Desenvolver e implementar procedimentos de coordenação e de acesso que ga-
rantam a segurança de todos os trabalhadores, independentemente de haver
diversos grupos de empregados no local.
Interromper as operações de entrada sempre que surgir um novo risco de com-
prometimento da saúde e segurança dos empregados.
Circunstâncias que requerem a revisão da permissão de entrada em espaços
confinados, porém não limitada a estas:
A. Qualquer entrada não autorizada num ambiente confinado;
B. Detecção de um risco no ambiente confinado não coberto pela permissão;
C. Detecção de uma condição proibida pela permissão;
D. Ocorrência de um dano ou acidente durante a entrada;
E. Mudança no uso ou na configuração do ambiente confinado;
F. Queixa dos trabalhadores sobre a segurança e saúde do trabalho.
ÁREAS CLASSIFICADAS
É uma área na qual a probabilidade da presença de uma atmosfera explosiva é
tal que exige precauções para a construção, instalação e utilização de equipa-
mentos elétricos.
Para um primeiro enfoque sobre as instalações elétricas em áreas classificadas,
é fundamental que seja conceituado o que se entende por “instalações elétricas
á prova de explosão”.
São chamadas de “instalações elétricas a prova de explosão” e muito freqüen-
temente confundidas com instalações a prova de pó, a prova de gases ou vapo-
res, e até blindadas a prova de tempo, as instalações em áreas chamadas
classificadas, possuem características muito específicas e variáveis, de acordo
com os ambientes, substâncias e equipamentos envolvidos.
Atmosfera explosiva
Misturas de substâncias inflamáveis com o ar na forma de: gás, vapor, névoa,
poeira ou fibras, na qual após a ignição, a combustão se propaga através da
mistura.
A potencialidade dos danos devidos à propagação descontrolada de uma igni-
ção não desejada exige que nossa atenção se prenda á eliminação dos fatores
determinantes da combustão.

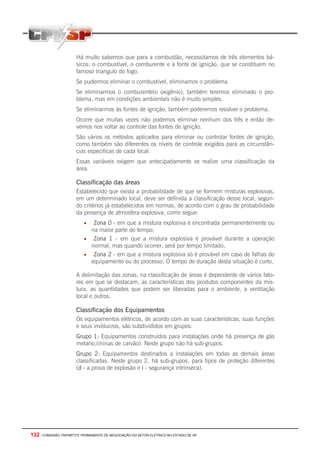

Há muito sabemos que para a combustão, necessitamos de três elementos bá-
sicos: o combustível, o comburente e a fonte de ignição, que se constituem no
famoso triangulo do fogo.
Se pudermos eliminar o combustível, eliminamos o problema.
Se eliminarmos o comburente(o oxigênio), também teremos eliminado o pro-
blema, mas em condições ambientais não é muito simples.
Se eliminarmos às fontes de ignição, também poderemos resolver o problema.
Ocorre que muitas vezes não podemos eliminar nenhum dos três e então de-
vemos nos voltar ao controle das fontes de ignição.
São vários os métodos aplicados para eliminar ou controlar fontes de ignição,
como também são diferentes os níveis de controle exigidos para as circunstân-
cias especificas de cada local.
Essas variáveis exigem que antecipadamente se realize uma classificação da
área.
Classificação das áreas
Estabelecido que exista a probabilidade de que se formem misturas explosivas,
em um determinado local, deve ser definida a classificação desse local, segun-
do critérios já estabelecidos em normas, de acordo com o grau de probabilidade
da presença de atmosfera explosiva, como segue:
• Zona 0 - em que a mistura explosiva é encontrada permanentemente ou
na maior parte do tempo;
• Zona 1 - em que a mistura explosiva é provável durante a operação
normal, mas quando ocorrer, será por tempo limitado;
• Zona 2 - em que a mistura explosiva só é provável em caso de falhas do
equipamento ou do processo. O tempo de duração desta situação é curto.
A delimitação das zonas, na classificação de áreas é dependente de vários fato-
res em que se destacam, as características dos produtos componentes da mis-
tura, as quantidades que podem ser liberadas para o ambiente, a ventilação
local e outros.
Classificação dos Equipamentos
Os equipamentos elétricos, de acordo com as suas características, suas funções
e seus invólucros, são subdivididos em grupos:
Grupo 1: Equipamentos construídos para instalações onde há presença de gás
metano,(minas de carvão). Neste grupo não há sub-grupos.
Grupo 2: Equipamentos destinados a instalações em todas as demais áreas
classificadas. Neste grupo 2, há sub-grupos, para tipos de proteção diferentes
(d - a prova de explosão e i - segurança intrínseca).

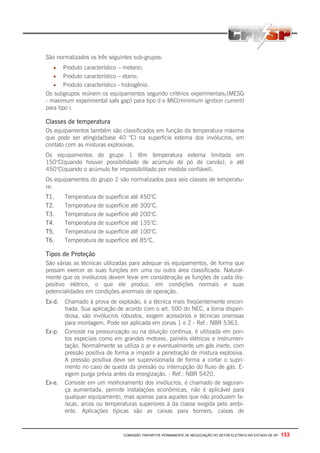

São normalizados os três seguintes sub-grupos:
• Produto característico – metano;
• Produto característico – etano;
• Produto característico - hidrogênio.
Os subgrupos reúnem os equipamentos segundo critérios experimentais;(MESG
- maximum experimental safe gap) para tipo d e MIC(minimum ignition current)
para tipo i.
Classes de temperatura
Os equipamentos também são classificados em função da temperatura máxima
que pode ser atingida(base 40 °C) na superfície externa dos invólucros, em
contato com as misturas explosivas.
Os equipamentos do grupo 1 têm temperatura externa limitada em
150°C(quando houver possibilidade de acúmulo de pó de carvão), e até
450°C(quando o acúmulo for impossibilitado por medida confiável).
Os equipamentos do grupo 2 são normalizados para seis classes de temperatu-
ra:
T1. Temperatura de superfície até 450°C.
Tipos de Proteção
São várias as técnicas utilizadas para adequar os equipamentos, de forma que
possam exercer as suas funções em uma ou outra área classificada. Natural-
mente que os invólucros devem levar em consideração as funções de cada dis-
positivo elétrico, o que ele produz, em condições normais e suas
potencialidades em condições anormais de operação.
Ex-d. Chamado à prova de explosão, é a técnica mais freqüentemente encon-
trada. Sua aplicação de acordo com o art. 500 do NEC, a torna dispen-
diosa, são invólucros robustos, exigem acessórios e técnicas onerosas
para montagem. Pode ser aplicada em zonas 1 e 2 - Ref.: NBR 5363.
Ex-p. Consiste na pressurização ou na diluição contínua, é utilizada em pon-
tos especiais como em grandes motores, painéis elétricos e instrumen-
tação. Normalmente se utiliza o ar e eventualmente um gás inerte, com
pressão positiva de forma a impedir a penetração de mistura explosiva.
A pressão positiva deve ser supervisionada de forma a cortar o supri-
mento no caso de queda da pressão ou interrupção do fluxo de gás. E-
xigem purga prévia antes da energização. - Ref.: NBR 5420.
Ex-e. Consiste em um melhoramento dos invólucros, é chamado de seguran-
ça aumentada, permite instalações econômicas, não é aplicável para
qualquer equipamento, mas apenas para aqueles que não produzem fa-
íscas, arcos ou temperaturas superiores à da classe exigida pelo ambi-
ente. Aplicações típicas são as caixas para borners, caixas de

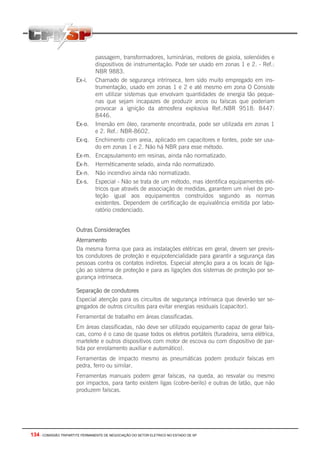

passagem, transformadores, luminárias, motores de gaiola, solenóides e
dispositivos de instrumentação. Pode ser usado em zonas 1 e 2. - Ref.:
NBR 9883.
Ex-i. Chamado de segurança intrínseca, tem sido muito empregado em ins-
trumentação, usado em zonas 1 e 2 e até mesmo em zona O Consiste
em utilizar sistemas que envolvam quantidades de energia tão peque-
nas que sejam incapazes de produzir arcos ou faíscas que poderiam
provocar a ignição da atmosfera explosiva Ref.:NBR 9518: 8447:
8446.
Ex-o. Imersão em óleo, raramente encontrada, pode ser utilizada em zonas 1
e 2. Ref.: NBR-8602.
Ex-q. Enchimento com areia, aplicado em capacitores e fontes, pode ser usa-
do em zonas 1 e 2. Não há NBR para esse método.
Ex-m. Encapsulamento em resinas, ainda não normatizado.
Ex-h. Herméticamente selado, ainda não normatizado.
Ex-n. Não incendivo ainda não normatizado.
Ex-s. Especial - Não se trata de um método, mas identifica equipamentos elé-
tricos que através de associação de medidas, garantem um nível de pro-
teção igual aos equipamentos construídos segundo as normas
existentes. Dependem de certificação de equivalência emitida por labo-
ratório credenciado.
Outras Considerações
Aterramento
Da mesma forma que para as instalações elétricas em geral, devem ser previs-
tos condutores de proteção e equipotencialidade para garantir a segurança das
pessoas contra os contatos indiretos. Especial atenção para a os locais de liga-
ção ao sistema de proteção e para as ligações dos sistemas de proteção por se-
gurança intrínseca.
Separação de condutores
Especial atenção para os circuitos de segurança intrínseca que deverão ser se-
gregados de outros circuitos para evitar energias residuais (capacitor).
Ferramental de trabalho em áreas classificadas.
Em áreas classificadas, não deve ser utilizado equipamento capaz de gerar faís-
cas, como é o caso de quase todos os eletros portáteis (furadeira, serra elétrica,
martelete e outros dispositivos com motor de escova ou com dispositivo de par-
tida por enrolamento auxiliar e automático).
Ferramentas de impacto mesmo as pneumáticas podem produzir faíscas em
pedra, ferro ou similar.
Ferramentas manuais podem gerar faíscas, na queda, ao resvalar ou mesmo
por impactos, para tanto existem ligas (cobre-berilo) e outras de latão, que não
produzem faíscas.

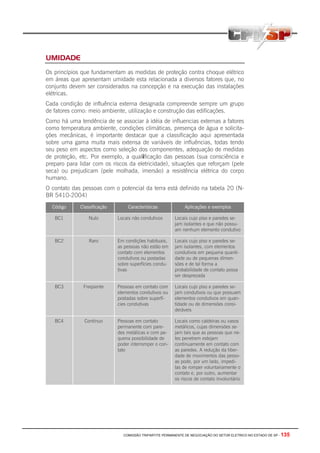

UMIDADE
Os princípios que fundamentam as medidas de proteção contra choque elétrico
em áreas que apresentam umidade esta relacionada a diversos fatores que, no
conjunto devem ser considerados na concepção e na execução das instalações
elétricas.
Cada condição de influência externa designada compreende sempre um grupo
de fatores como: meio ambiente, utilização e construção das edificações.
Como há uma tendência de se associar à idéia de influencias externas a fatores
como temperatura ambiente, condições climáticas, presença de água e solicita-
ções mecânicas, é importante destacar que a classificação aqui apresentada
sobre uma gama muita mais extensa de variáveis de influências, todas tendo
seu peso em aspectos como seleção dos componentes, adequação de medidas
de proteção, etc. Por exemplo, a qualificação das pessoas (sua consciência e
preparo para lidar com os riscos da eletricidade), situações que reforçam (pele
seca) ou prejudicam (pele molhada, imersão) a resistência elétrica do corpo
humano.
O contato das pessoas com o potencial da terra está definido na tabela 20 (N-
BR 5410-2004)
Código Classificação Características Aplicações e exemplos
BC1 Nulo Locais não condutivos Locais cujo piso e paredes se-
jam isolantes e que não possu-
am nenhum elemento condutivo
BC2 Raro Em condições habituais,
as pessoas não estão em
contato com elementos
condutivos ou postadas
sobre superfícies condu-
tivas
Locais cujo piso e paredes se-
jam isolantes, com elementos
condutivos em pequena quanti-
dade ou de pequenas dimen-
sões e de tal forma a
probabilidade de contato possa
ser desprezada
BC3 Freqüente Pessoas em contato com
elementos condutivos ou
postadas sobre superfí-
cies condutivas
Locais cujo piso e paredes se-
jam condutivos ou que possuam
elementos condutivos em quan-
tidade ou de dimensões consi-
deráveis
BC4 Contínuo Pessoas em contato
permanente com pare-
des metálicas e com pe-
quena possibilidade de
poder interromper o con-
tato
Locais como caldeiras ou vasos
metálicos, cujas dimensões se-
jam tais que as pessoas que ne-
les penetrem estejam
continuamente em contato com
as paredes. A redução da liber-
dade de movimentos das pesso-
as pode, por um lado, impedi-
las de romper voluntariamente o
contato e, por outro, aumentar
os riscos de contato involuntário

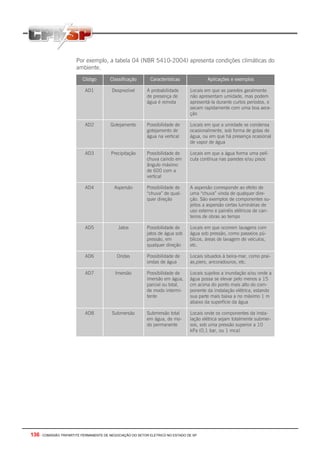

Por exemplo, a tabela 04 (NBR 5410-2004) apresenta condições climáticas do
ambiente.
AD1 Desprezível A probabilidade
de presença de
água é remota
Locais em que as paredes geralmente
não apresentam umidade, mas podem
apresentá-la durante curtos períodos, e
secam rapidamente com uma boa aera-
ção
AD2 Gotejamento Possibilidade de
gotejamento de
água na vertical
Locais em que a umidade se condensa
ocasionalmente, sob forma de gotas de
água, ou em que há presença ocasional
de vapor de água
AD3 Precipitação Possibilidade de
chuva caindo em
ângulo máximo
de 600 com a
vertical
Locais em que a água forma uma pelí-
cula contínua nas paredes e/ou pisos
AD4 Aspersão Possibilidade de
“chuva” de qual-
quer direção
A aspersão corresponde ao efeito de
uma “chuva” vinda de qualquer dire-
ção. São exemplos de componentes su-
jeitos a aspersão certas luminárias de
uso externo e painéis elétricos de can-
teiros de obras ao tempo
AD5 Jatos Possibilidade de
jatos de água sob
pressão, em
qualquer direção
Locais em que ocorrem lavagens com
água sob pressão, como passeios pú-
blicos, áreas de lavagem de veículos,
etc.
AD6 Ondas Possibilidade de
ondas de água
Locais situados à beira-mar, como prai-
as,piers, ancoradouros, etc.
AD7 Imersão Possibilidade de
imersão em água,
parcial ou total,
de modo intermi-
tente
Locais sujeitos a inundação e/ou onde a
água possa se elevar pelo menos a 15
cm acima do ponto mais alto do com-
ponente da instalação elétrica, estando
sua parte mais baixa a no máximo 1 m
abaixo da superfície da água
AD8 Submersão Submersão total
em água, de mo-
do permanente
Locais onde os componentes da insta-
lação elétrica sejam totalmente submer-
sos, sob uma pressão superior a 10
kPa (0,1 bar, ou 1 mca)

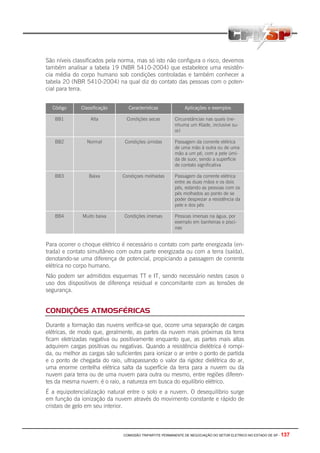

São níveis classificados pela norma, mas só isto não configura o risco, devemos
também analisar a tabela 19 (NBR 5410-2004) que estabelece uma resistên-
cia média do corpo humano sob condições controladas e também conhecer a
tabela 20 (NBR 5410-2004) na qual diz do contato das pessoas com o poten-
cial para terra.
BB1 Alta Condições secas Circunstâncias nas quais (ne-
nhuma um Klade, inclusive su-
or)
BB2 Normal Condições úmidas Passagem da corrente elétrica
de uma mão à outra ou de uma
mão a um pé, com a pele úmi-
da de suor, sendo a superfície
de contato significativa
BB3 Baixa Condiçoes molhadas Passagem da corrente elétrica
entre as duas mãos e os dois
pés, estando as pessoas com os
pés molhados ao ponto de se
poder desprezar a resistência da
pele e dos pés
BB4 Muito baixa Condições imersas Pessoas imersas na água, por
exemplo em banheiras e pisci-
nas
Para ocorrer o choque elétrico é necessário o contato com parte energizada (en-
trada) e contato simultâneo com outra parte energizada ou com a terra (saída),
denotando-se uma diferença de potencial, propiciando a passagem de corrente
elétrica no corpo humano.
Não podem ser admitidos esquemas TT e IT, sendo necessário nestes casos o
uso dos dispositivos de diferença residual e concomitante com as tensões de
segurança.
CONDIÇÕES ATMOSFÉRICAS
Durante a formação das nuvens verifica-se que, ocorre uma separação de cargas
elétricas, de modo que, geralmente, as partes da nuvem mais próximas da terra
ficam eletrizadas negativa ou positivamente enquanto que, as partes mais altas
adquirem cargas positivas ou negativas. Quando a resistência dielétrica é rompi-
da, ou melhor as cargas são suficientes para ionizar o ar entre o ponto de partida
e o ponto de chegada do raio, ultrapassando o valor da rigidez dielétrica do ar,
uma enorme centelha elétrica salta da superfície da terra para a nuvem ou da
nuvem para terra ou de uma nuvem para outra ou mesmo, entre regiões diferen-
tes da mesma nuvem: é o raio, a natureza em busca do equilíbrio elétrico.
É a equipotencialização natural entre o solo e a nuvem. O desequilíbrio surge
em função da ionização da nuvem através do movimento constante e rápido de
cristais de gelo em seu interior.

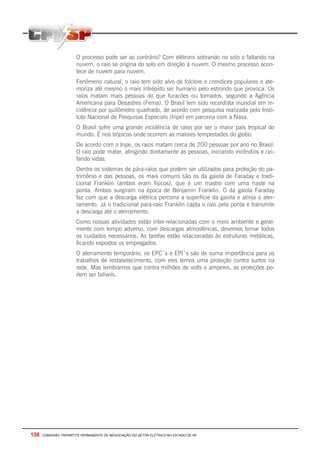

O processo pode ser ao contrário? Com elétrons sobrando no solo e faltando na
nuvem, o raio se origina do solo em direção à nuvem. O mesmo processo acon-
tece de nuvem para nuvem.
Fenômeno natural, o raio tem sido alvo de folclore e crendices populares e ate-
moriza até mesmo o mais intrépido ser humano pelo estrondo que provoca. Os
raios matam mais pessoas do que furacões ou tornados, segundo a Agência
Americana para Desastres (Fema). O Brasil tem sido recordista mundial em in-
cidência por quilômetro quadrado, de acordo com pesquisa realizada pelo Insti-
tuto Nacional de Pesquisas Especiais (Inpe) em parceria com a Nasa.
O Brasil sofre uma grande incidência de raios por ser o maior país tropical do
mundo. É nos trópicos onde ocorrem as maiores tempestades do globo.
De acordo com o Inpe, os raios matam cerca de 200 pessoas por ano no Brasil.
O raio pode matar, atingindo diretamente as pessoas, iniciando incêndios e cei-
fando vidas.
Dentre os sistemas de pára-raios que podem ser utilizados para proteção do pa-
trimônio e das pessoas, os mais comuns são os da gaiola de Faraday e tradi-
cional Franklin (ambos eram físicos), que é um mastro com uma haste na
ponta. Ambos surgiram na época de Benjamin Franklin. O da gaiola Faraday
faz com que a descarga elétrica percorra a superfície da gaiola e atinja o ater-
ramento. Já o tradicional para-raio Franklin capta o raio pela ponta e transmite
a descarga até o aterramento.
Como nossas atividades estão inter-relacionadas com o meio ambiente e geral-
mente com tempo adverso, com descargas atmosféricas, devemos tomar todos
os cuidados necessários. As tarefas estão relacionadas às estruturas metálicas,
ficando expostos os empregados.
O aterramento temporário, os EPC´s e EPI´s são de suma importância para os
trabalhos de restabelecimento, com eles temos uma proteção contra surtos na
rede. Mas lembramos que contra milhões de volts e amperes, as proteções po-
dem ser falíveis.

3
REGULAMENTAÇÃO DO
MINISTÉRIO DO TRABALHO E
EMPREGO - MTE
NORMAS REGULAMENTADORAS»
NORMA REGULAMENTADORA Nº10 SEGURANÇA EM
INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE »
p.141
p.146

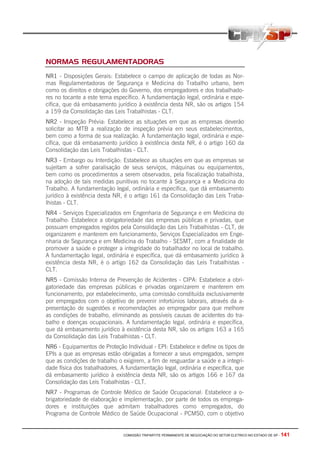

NORMAS REGULAMENTADORAS
NR1 - Disposições Gerais: Estabelece o campo de aplicação de todas as Nor-
mas Regulamentadoras de Segurança e Medicina do Trabalho urbano, bem
como os direitos e obrigações do Governo, dos empregadores e dos trabalhado-
res no tocante a este tema específico. A fundamentação legal, ordinária e espe-
cífica, que dá embasamento jurídico à existência desta NR, são os artigos 154
a 159 da Consolidação das Leis Trabalhistas - CLT.
NR2 - Inspeção Prévia: Estabelece as situações em que as empresas deverão
solicitar ao MTB a realização de inspeção prévia em seus estabelecimentos,
bem como a forma de sua realização. A fundamentação legal, ordinária e espe-
cífica, que dá embasamento jurídico à existência desta NR, é o artigo 160 da
Consolidação das Leis Trabalhistas - CLT.
NR3 - Embargo ou Interdição: Estabelece as situações em que as empresas se
sujeitam a sofrer paralisação de seus serviços, máquinas ou equipamentos,
bem como os procedimentos a serem observados, pela fiscalização trabalhista,
na adoção de tais medidas punitivas no tocante à Segurança e a Medicina do
Trabalho. A fundamentação legal, ordinária e específica, que dá embasamento
jurídico à existência desta NR, é o artigo 161 da Consolidação das Leis Traba-
lhistas - CLT.
NR4 - Serviços Especializados em Engenharia de Segurança e em Medicina do
Trabalho: Estabelece a obrigatoriedade das empresas públicas e privadas, que
possuam empregados regidos pela Consolidação das Leis Trabalhistas - CLT, de
organizarem e manterem em funcionamento, Serviços Especializados em Enge-
nharia de Segurança e em Medicina do Trabalho - SESMT, com a finalidade de
promover a saúde e proteger a integridade do trabalhador no local de trabalho.
A fundamentação legal, ordinária e específica, que dá embasamento jurídico à
existência desta NR, é o artigo 162 da Consolidação das Leis Trabalhistas -
CLT.
NR5 - Comissão Interna de Prevenção de Acidentes - CIPA: Estabelece a obri-
gatoriedade das empresas públicas e privadas organizarem e manterem em
funcionamento, por estabelecimento, uma comissão constituída exclusivamente
por empregados com o objetivo de prevenir infortúnios laborais, através da a-
presentação de sugestões e recomendações ao empregador para que melhore
as condições de trabalho, eliminando as possíveis causas de acidentes do tra-
balho e doenças ocupacionais. A fundamentação legal, ordinária e específica,
que dá embasamento jurídico à existência desta NR, são os artigos 163 a 165
da Consolidação das Leis Trabalhistas - CLT.
NR6 - Equipamentos de Proteção Individual - EPI: Estabelece e define os tipos de
EPIs a que as empresas estão obrigadas a fornecer a seus empregados, sempre
que as condições de trabalho o exigirem, a fim de resguardar a saúde e a integri-
dade física dos trabalhadores. A fundamentação legal, ordinária e específica, que
dá embasamento jurídico à existência desta NR, são os artigos 166 e 167 da
NR7 - Programas de Controle Médico de Saúde Ocupacional: Estabelece a o-
brigatoriedade de elaboração e implementação, por parte de todos os emprega-
dores e instituições que admitam trabalhadores como empregados, do
Programa de Controle Médico de Saúde Ocupacional - PCMSO, com o objetivo

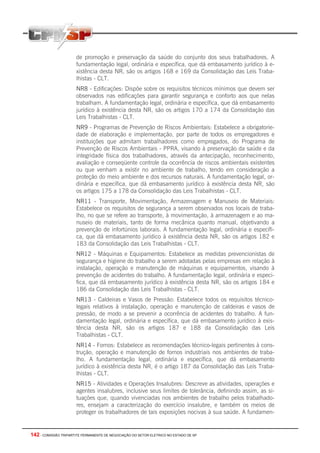

de promoção e preservação da saúde do conjunto dos seus trabalhadores. A
fundamentação legal, ordinária e específica, que dá embasamento jurídico à e-
xistência desta NR, são os artigos 168 e 169 da Consolidação das Leis Traba-
lhistas - CLT.
NR8 - Edificações: Dispõe sobre os requisitos técnicos mínimos que devem ser
observados nas edificações para garantir segurança e conforto aos que nelas
trabalham. A fundamentação legal, ordinária e específica, que dá embasamento
jurídico à existência desta NR, são os artigos 170 a 174 da Consolidação das
Leis Trabalhistas - CLT.
NR9 - Programas de Prevenção de Riscos Ambientais: Estabelece a obrigatorie-
dade de elaboração e implementação, por parte de todos os empregadores e
instituições que admitam trabalhadores como empregados, do Programa de
Prevenção de Riscos Ambientais - PPRA, visando à preservação da saúde e da
integridade física dos trabalhadores, através da antecipação, reconhecimento,
avaliação e conseqüente controle da ocorrência de riscos ambientais existentes
ou que venham a existir no ambiente de trabalho, tendo em consideração a
proteção do meio ambiente e dos recursos naturais. A fundamentação legal, or-
dinária e específica, que dá embasamento jurídico à existência desta NR, são
os artigos 175 a 178 da Consolidação das Leis Trabalhistas - CLT.
NR11 - Transporte, Movimentação, Armazenagem e Manuseio de Materiais:
Estabelece os requisitos de segurança a serem observados nos locais de traba-
lho, no que se refere ao transporte, à movimentação, à armazenagem e ao ma-
nuseio de materiais, tanto de forma mecânica quanto manual, objetivando a
prevenção de infortúnios laborais. A fundamentação legal, ordinária e específi-
ca, que dá embasamento jurídico à existência desta NR, são os artigos 182 e
183 da Consolidação das Leis Trabalhistas - CLT.
NR12 - Máquinas e Equipamentos: Estabelece as medidas prevencionistas de
segurança e higiene do trabalho a serem adotadas pelas empresas em relação à
instalação, operação e manutenção de máquinas e equipamentos, visando à
prevenção de acidentes do trabalho. A fundamentação legal, ordinária e especi-
fica, que dá embasamento jurídico à existência desta NR, são os artigos 184 e
186 da Consolidação das Leis Trabalhistas - CLT.
NR13 - Caldeiras e Vasos de Pressão: Estabelece todos os requisitos técnico-
legais relativos à instalação, operação e manutenção de caldeiras e vasos de
pressão, de modo a se prevenir a ocorrência de acidentes do trabalho. A fun-
damentação legal, ordinária e específica, que dá embasamento jurídico à exis-
tência desta NR, são os artigos 187 e 188 da Consolidação das Leis
Trabalhistas - CLT.
NR14 - Fornos: Estabelece as recomendações técnico-legais pertinentes à cons-
trução, operação e manutenção de fornos industriais nos ambientes de traba-
lho. A fundamentação legal, ordinária e específica, que dá embasamento
jurídico à existência desta NR, é o artigo 187 da Consolidação das Leis Traba-
lhistas - CLT.
NR15 - Atividades e Operações Insalubres: Descreve as atividades, operações e
agentes insalubres, inclusive seus limites de tolerância, definindo assim, as si-
tuações que, quando vivenciadas nos ambientes de trabalho pelos trabalhado-
res, ensejam a caracterização do exercício insalubre, e também os meios de

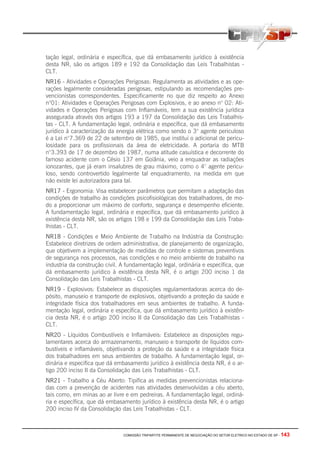

proteger os trabalhadores de tais exposições nocivas à sua saúde. A fundamen-

tação legal, ordinária e específica, que dá embasamento jurídico à existência
desta NR, são os artigos 189 e 192 da Consolidação das Leis Trabalhistas -
CLT.
NR16 - Atividades e Operações Perigosas: Regulamenta as atividades e as ope-
rações legalmente consideradas perigosas, estipulando as recomendações pre-
vencionistas correspondentes. Especificamente no que diz respeito ao Anexo
n°01: Atividades e Operações Perigosas com Explosivos, e ao anexo n° 02: Ati-
vidades e Operações Perigosas com Inflamáveis, tem a sua existência jurídica
assegurada através dos artigos 193 a 197 da Consolidação das Leis Trabalhis-
tas - CLT. A fundamentação legal, ordinária e específica, que dá embasamento
jurídico à caracterização da energia elétrica como sendo o 3° agente periculoso
é a Lei n°7.369 de 22 de setembro de 1985, que institui o adicional de pericu-
losidade para os profissionais da área de eletricidade. A portaria do MTB
n°3.393 de 17 de dezembro de 1987, numa atitude casuística e decorrente do
famoso acidente com o Césio 137 em Goiânia, veio a enquadrar as radiações
ionozantes, que já eram insalubres de grau máximo, como o 4° agente pericu-
loso, sendo controvertido legalmente tal enquadramento, na medida em que
não existe lei autorizadora para tal.
NR17 - Ergonomia: Visa estabelecer parâmetros que permitam a adaptação das
condições de trabalho às condições psicofisiológicas dos trabalhadores, de mo-
do a proporcionar um máximo de conforto, segurança e desempenho eficiente.
A fundamentação legal, ordinária e específica, que dá embasamento jurídico à
existência desta NR, são os artigos 198 e 199 da Consolidação das Leis Traba-
lhistas - CLT.
NR18 - Condições e Meio Ambiente de Trabalho na Indústria da Construção:
Estabelece diretrizes de ordem administrativa, de planejamento de organização,
que objetivem a implementação de medidas de controle e sistemas preventivos
de segurança nos processos, nas condições e no meio ambiente de trabalho na
industria da construção civil. A fundamentação legal, ordinária e específica, que
dá embasamento jurídico à existência desta NR, é o artigo 200 inciso 1 da
NR19 - Explosivos: Estabelece as disposições regulamentadoras acerca do de-
pósito, manuseio e transporte de explosivos, objetivando a proteção da saúde e
integridade física dos trabalhadores em seus ambientes de trabalho. A funda-
mentação legal, ordinária e específica, que dá embasamento jurídico à existên-
cia desta NR, é o artigo 200 inciso II da Consolidação das Leis Trabalhistas -
CLT.
NR20 - Líquidos Combustíveis e Inflamáveis: Estabelece as disposições regu-
lamentares acerca do armazenamento, manuseio e transporte de líquidos com-
bustíveis e inflamáveis, objetivando a proteção da saúde e a integridade física
dos trabalhadores em seus ambientes de trabalho. A fundamentação legal, or-
dinária e especifica que dá embasamento jurídico à existência desta NR, é o ar-
tigo 200 inciso II da Consolidação das Leis Trabalhistas - CLT.
NR21 - Trabalho a Céu Aberto: Tipifica as medidas prevencionistas relaciona-
das com a prevenção de acidentes nas atividades desenvolvidas a céu aberto,
tais como, em minas ao ar livre e em pedreiras. A fundamentação legal, ordiná-
ria e específica, que dá embasamento jurídico à existência desta NR, é o artigo
200 inciso IV da Consolidação das Leis Trabalhistas - CLT.

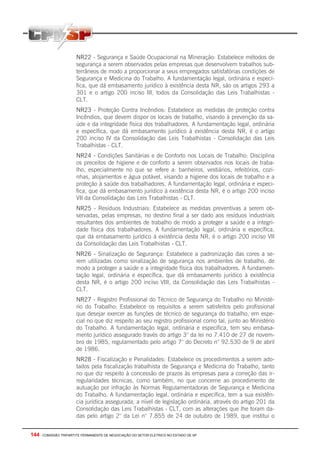

NR22 - Segurança e Saúde Ocupacional na Mineração: Estabelece métodos de
segurança a serem observados pelas empresas que desenvolvem trabalhos sub-
terrâneos de modo a proporcionar a seus empregados satisfatórias condições de
Segurança e Medicina do Trabalho. A fundamentação legal, ordinária e especí-
fica, que dá embasamento jurídico à existência desta NR, são os artigos 293 a
301 e o artigo 200 inciso III, todos da Consolidação das Leis Trabalhistas -
CLT.
NR23 - Proteção Contra Incêndios: Estabelece as medidas de proteção contra
Incêndios, que devem dispor os locais de trabalho, visando à prevenção da sa-
úde e da integridade física dos trabalhadores. A fundamentação legal, ordinária
e específica, que dá embasamento jurídico à existência desta NR, é o artigo
200 inciso IV da Consolidação das Leis Trabalhistas - Consolidação das Leis
Trabalhistas - CLT.
NR24 - Condições Sanitárias e de Conforto nos Locais de Trabalho: Disciplina
os preceitos de higiene e de conforto a serem observados nos locais de traba-
lho, especialmente no que se refere a: banheiros, vestiários, refeitórios, cozi-
nhas, alojamentos e água potável, visando a higiene dos locais de trabalho e a
proteção à saúde dos trabalhadores. A fundamentação legal, ordinária e especi-
fica, que dá embasamento jurídico à existência desta NR, é o artigo 200 inciso
VII da Consolidação das Leis Trabalhistas - CLT.
NR25 - Resíduos Industriais: Estabelece as medidas preventivas a serem ob-
servadas, pelas empresas, no destino final a ser dado aos resíduos industriais
resultantes dos ambientes de trabalho de modo a proteger a saúde e a integri-
dade física dos trabalhadores. A fundamentação legal, ordinária e específica,
que dá embasamento jurídico à existência desta NR, é o artigo 200 inciso VII
da Consolidação das Leis Trabalhistas - CLT.
NR26 - Sinalização de Segurança: Estabelece a padronização das cores a se-
rem utilizadas como sinalização de segurança nos ambientes de trabalho, de
modo a proteger a saúde e a integridade física dos trabalhadores. A fundamen-
tação legal, ordinária e específica, que dá embasamento jurídico à existência
desta NR, é o artigo 200 inciso VIII, da Consolidação das Leis Trabalhistas -
CLT.
NR27 - Registro Profissional do Técnico de Segurança do Trabalho no Ministé-
rio do Trabalho: Estabelece os requisitos a serem satisfeitos pelo profissional
que desejar exercer as funções de técnico de segurança do trabalho, em espe-
cial no que diz respeito ao seu registro profissional como tal, junto ao Ministério
do Trabalho. A fundamentação legal, ordinária e específica, tem seu embasa-
mento jurídico assegurado través do artigo 3° da lei no 7.410 de 27 de novem-
bro de 1985, regulamentado pelo artigo 7° do Decreto n° 92.530 de 9 de abril
de 1986.
NR28 - Fiscalização e Penalidades: Estabelece os procedimentos a serem ado-
tados pela fiscalização trabalhista de Segurança e Medicina do Trabalho, tanto
no que diz respeito à concessão de prazos às empresas para a correção das ir-
regularidades técnicas, como também, no que concerne ao procedimento de
autuação por infração às Normas Regulamentadoras de Segurança e Medicina
do Trabalho. A fundamentação legal, ordinária e específica, tem a sua existên-
cia jurídica assegurada, a nível de legislação ordinária, através do artigo 201 da
Consolidação das Leis Trabalhistas - CLT, com as alterações que lhe foram da-
das pelo artigo 2° da Lei n° 7.855 de 24 de outubro de 1989, que institui o

Bônus do Tesouro Nacional - BTN, como valor monetário a ser utilizado na co-
brança de multas, e posteriormente, pelo artigo 1° da Lei n°8.383 de 30 de de-
zembro de 1991, especificamente no tocante à instituição da Unidade Fiscal de
Referência - UFIR, como valor monetário a ser utilizado na cobrança de multas
em substituição ao Bônus do Tesouro Nacional - BTN.
NR29 - Normas Regulamentadoras de Segurança e Saúde no Trabalho Portuá-
rio: Tem por objetivo regular a proteção obrigatória contra acidentes e doenças
profissionais, facilitar os primeiros socorros a acidentados e alcançar as melho-
res condições possíveis de segurança e saúde aos trabalhadores portuários. As
disposições contidas nesta NR aplicam-se aos trabalhadores portuários em ope-
rações tanto a bordo como em terra, assim como aos demais trabalhadores que
exerçam atividades nos portos organizados e instalações portuárias de uso pri-
vativo e retroportuárias, situadas dentro ou fora da área do porto organizado. A
sua existência jurídica está assegurada em nível de legislação ordinária, através
da Medida Provisória n° 1.575-6, de 27/11/97, do artigo 200 da Consolidação
das Leis Trabalhistas - CLT, o Decreto n°99.534, de 19/09/90 que promulga a
Convenção n° 152 da Organização Internacional do Trabalho - OIT.
NR3O - Normas Regulamentadoras de Segurança e Saúde no Trabalho Aquavi-
ário (consulta pública): Aplica-se aos trabalhadores de toda embarcação comer-
cial utilizada no transporte de mercadorias ou de passageiros, na navegação
marítima de longo curso, na cabotagem, na navegação interior, no serviço de
reboque em alto-mar, bem como em plataformas marítimas e fluviais, quando
em deslocamento, e embarcações de apoio marítimo e portuário. A observância
desta Norma Regulamentadora não desobriga as empresas do cumprimento de
outras disposições legais com relação à matéria e outras oriundas de conven-
ções, acordos e contratos coletivos de trabalho.
NR31 - Norma Regulamentadora de Segurança e Saúde nos Trabalhos em Es-
paços Confinados (consulta pública): tem como objetivo estabelecer os requisi-
tos mínimos para identificação de espaços confinados, seu reconhecimento,
monitoramento e controle dos riscos existentes, de forma a garantir permanen-
temente a segurança e saúde dos trabalhadores. Espaço confinado é qualquer
área não projetada para ocupação humana que possua ventilação deficiente pa-
ra remover contaminantes, bem como a falta de controle da concentração de
oxigênio presente no ambiente.
NR32 - Norma Regulamentadora de Segurança e Saúde no Trabalho em Esta-
belecimentos de Assistência à Saúde (consulta pública): tem por finalidade es-
tabelecer as diretrizes básicas para a implementação de medidas de proteção à
segurança e à saúde dos trabalhadores em estabelecimentos de assistência à
saúde, bem como daqueles que exercem atividades de promoção e assistência
à saúde em geral.

NORMA REGULAMENTADORA Nº10
SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELE-
TRICIDADE
GABINETE DO MINISTRO
PORTARIA N0 598, DE 7 DE DEZEMBRO DE 2004.
O MINISTRO DE ESTADO DO TRABALHO E EMPREGO, no uso de suas atribu-
ições legais e tendo em vista o disposto no art. 200 da Consolidação das Leis
Trabalhistas, Decreto-Lei nº. 5.452, de 1º de maio de 1943 e Considerando a
proposta de regulamentação revisada e apresentada pelo Grupo de Trabalho
Tripartite da Norma Regulamentadora nº. 10, - GTT/NR10, e aprovada pela
Comissão Tripartite Paritária Permanente - CTPP, de acordo com o disposto na
Portaria nº 1.127, de 02 de outubro de 2003, que estabelece procedimentos
para elaboração de normas regulamentares relacionadas à segurança, saúde e
condições gerais de trabalho, resolve:
Art. 1º Alterar a Norma Regulamentadora nº 10 que trata de Instalações e Ser-
viços em Eletricidade, aprovada pela Portaria nº 3.214, de 1978, que passa a
vigorar na forma do disposto no Anexo a esta Portaria.
Art. 2º As obrigações estabelecidas nesta Norma são de cumprimento imediato,
exceto aquelas de que trata o Anexo II, que contém prazos específicos para a-
tendimento.
Parágrafo único. Até que se exaurem os prazos previstos para cumprimento das
obrigações de que trata o Anexo II, permanecerá em vigor a regulamentação an-
terior.
Art. 3º Criar a Comissão Permanente Nacional sobre Segurança em Energia Elé-
trica - CPNSEE, com o objetivo de acompanhar a implementação e propor as
adequações necessárias ao aperfeiçoamento da Norma Regulamentadora nº
10.
Art. 4º Esta Portaria entra em vigor na data de sua publicação.
RICARDO BERZOINI – Ministro do Trabalho e Emprego
ANEXO 1
NORMA REGULAMENTADORA Nº 10
SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE
10.1.1. Esta Norma Regulamentadora — NR estabelece os requisitos e condi-
ções mínimas objetivando a implementação de medidas de controle e sistemas
preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que,
direta ou indiretamente, interajam em instalações elétricas e serviços com ele-
tricidade.
10.1.2. Esta NR se aplica às fases de geração, transmissão, distribuição e con-
sumo, incluindo as etapas de projeto, construção, montagem, operação, manu-
tenção das instalações elétricas e quaisquer trabalhos realizados nas suas

proximidades, observando-se as normas técnicas oficiais estabelecidas pelos
órgãos competentes e, na ausência ou omissão destas, as normas internacio-
nais cabíveis.
10.2 - MEDIDAS DE CONTROLE
10.2.1. Em todas as intervenções em instalações elétricas devem ser adotadas
medidas preventivas de controle do risco elétrico e de outros riscos adicionais,
mediante técnicas de análise de risco, de forma a garantir a segurança e a saú-
de no trabalho.
10.2.2. As medidas de controle adotadas devem integrar-se às demais iniciati-
vas da empresa, no âmbito da preservação da segurança, da saúde e do meio
ambiente do trabalho.
10.2.3. As empresas estão obrigadas a manter esquemas unifilares atualizados
das instalações elétricas dos seus estabelecimentos com as especificações do
sistema de aterramento e demais equipamentos e dispositivos de proteção.
10.2.4. Os estabelecimentos com carga instalada superior a 75 kW devem
constituir e manter o Prontuário de Instalações Elétricas, contendo, além do
disposto no subitem 10.2.3, no mínimo:
A. conjunto de procedimentos e instruções técnicas e administrativas de se-
gurança e saúde, implantadas e relacionadas a esta NR e descrição das
medidas de controle existentes;
B. documentação das inspeções e medições do sistema de proteção contra
descargas atmosféricas e aterramentos elétricos;
C. especificação dos equipamentos de proteção coletiva e individual e o fer-
ramental, aplicáveis conforme determina esta NR;
D. documentação comprobatória da qualificação, habilitação, capacitação,
autorização dos trabalhadores e dos treinamentos realizados;
E. resultados dos testes de isolação elétrica realizados em equipamentos de
proteção individual e coletiva;
F. certificações dos equipamentos e materiais elétricos em áreas classifica-
das;
G. relatório técnico das inspeções atualizadas com recomendações, crono-
gramas de adequações, contemplando as alíneas de “a” a “f”.
10.2.4. As empresas que operam em instalações ou equipamentos integrantes
do sistema elétrico de potência devem constituir prontuário com o conteúdo do
item 10.2.4 e acrescentar ao prontuário os documentos a seguir listados:
A. descrição dos procedimentos para emergências;
B. certificações dos equipamentos de proteção coletiva e individual;
10.2.5.1 As empresas que realizam trabalhos em proximidade do Sistema Elé-
trico de Potência devem constituir prontuário contemplando as alíneas “a”, “c”,
“d” e “e”, do item 10.2.4 e alíneas “a” e “b” do item 10.2.5.
10.2.6 O Prontuário de Instalações Elétricas deve ser organizado e mantido a-
tualizado pelo empregador ou pessoa formalmente designada pela empresa,
devendo permanecer à disposição dos trabalhadores envolvidos nas instalações
e serviços em eletricidade.

10.2.7 Os documentos técnicos previstos no Prontuário de Instalações Elétricas
devem ser elaborados por profissional legalmente habilitado.
10.2.8 - MEDIDAS DE PROTEÇÃO COLETIVA
10.2.8.1 Em todos os serviços executados em instalações elétricas devem ser
previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis,
mediante procedimentos, às atividades a serem desenvolvidas, de forma a ga-
rantir a segurança e a saúde dos trabalhadores.
10.2.8.2 As medidas de proteção coletiva compreendem, prioritariamente, a
desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade,
o emprego de tensão de segurança.
10.2.8.2.1 Na impossibilidade de implementação do estabelecido no subitem
10.2.8.2 devem ser utilizadas outras medidas de proteção coletiva, tais como:
isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccio-
namento automático de alimentação, bloqueio do religamento automático.
10.2.8.3 O aterramento das instalações elétricas deve ser executado conforme
regulamentação estabelecida pelos órgãos competentes e, na ausência desta,
deve atender às Normas Internacionais vigentes.
10.2.9 - MEDIDAS DE PROTEÇÃO INDIVIDUAL
10.2.9.1 Nos trabalhos em instalações elétricas, quando as medidas de prote-
ção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os ris-
cos, devem ser adotados equipamentos de proteção individual específicos e
adequados às atividades desenvolvidas, em atendimento ao disposto na NR 6.
10.2.9.2 As vestimentas de trabalho devem ser adequadas às atividades, de-
vendo contemplar a condutibilidade, inflamabilidade e influências eletromagné-
ticas.
10.2.9.3 É vedado o uso de adornos pessoais nos trabalhos com instalações
elétricas ou em suas proximidades.
10.3 SEGURANÇA EM PROJETOS
10.3.1 É obrigatório que os projetos de instalações elétricas especifiquem dis-
positivos de desligamento de circuitos que possuam recursos para impedimento
de reenergização, para sinalização de advertência com indicação da condição
operativa.
10.3.2 O projeto elétrico, na medida do possível, deve prever a instalação de
dispositivo de seccionamento de ação simultânea, que permita a aplicação de
impedimento de reenergização do circuito.
10.3.3 O projeto de instalações elétricas deve considerar o espaço seguro,
quanto ao dimensionamento e a localização de seus componentes e as influên-
cias externas, quando da operação e da realização de serviços de construção e
manutenção.
10.3.3.1 Os circuitos elétricos com finalidades diferentes, tais como: comuni-
cação, sinalização, controle e tração elétrica devem ser identificados e instala-
dos separadamente, salvo quando o desenvolvimento tecnológico permitir
compartilhamento, respeitadas as definições de projetos.

10.3.4 O projeto deve definir a configuração do esquema de aterramento, a o-
brigatoriedade ou não da interligação entre o condutor neutro e o de proteção e
a conexão à terra das partes condutoras não destinadas à condução da eletrici-
dade.
10.3.5 Sempre que for tecnicamente viável e necessário, devem ser projetados
dispositivos de seccionamento que incorporem recursos fixos de equipotenciali-
zacão e aterramento do circuito seccionado.
10.3.6 Todo projeto deve prever condições para a adoção de aterramento tem-
porário.
10.3.7 O projeto das instalações elétricas deve ficar à disposição dos trabalha-
dores autorizados, das autoridades competentes e de outras pessoas autoriza-
das pela empresa e deve ser mantido atualizado.
10.3.8 O projeto elétrico deve atender ao que dispõem as Normas Regulamen-
tadora de Saúde e Segurança no Trabalho, as regulamentações técnicas oficiais
estabelecidas, e ser assinado por profissional legalmente habilitado.
10.3.9 O memorial descritivo do projeto deve conter, no mínimo, os seguintes
itens de segurança:
A. especificação das características relativas à proteção contra choques elé-
tricos, queimaduras e outros riscos adicionais;
B. indicação de posição dos dispositivos de manobra dos circuitos elétricos:
(Verde – “D”, desligado e Vermelho – “L”, ligado);
C. descrição do sistema de identificação de circuitos elétricos e equipamen-
tos, incluindo dispositivos de manobra, de controle, de proteção, de inter-
travamento, dos condutores e os próprios equipamentos e estruturas,
definindo como tais indicações devem ser aplicadas fisicamente nos
componentes das instalações;
D. recomendações de restrições e advertências quanto ao acesso de pessoas
aos componentes das instalações;
E. precauções aplicáveis em face das influências externas;
F. o principio funcional dos dispositivos de proteção, constantes do projeto,
destinado à segurança das pessoas;
G. descrição da compatibilidade dos dispositivos de proteção com a instala-
ção elétrica.
10.3.10. Os projetos devem assegurar que as instalações proporcionem aos
trabalhadores iluminação adequada e uma posição de trabalho segura, de a-
cordo com a NR 17- Ergonomia.
10.4 - SEGURANÇA NA CONSTRUÇÃO, MONTAGEM,
OPERAÇÃO E MANUTENÇÃO.
10.4.1 As instalações elétricas devem ser construídas, montadas, operadas, re-
formadas, ampliadas, reparadas e inspecionadas de forma a garantir a seguran-
ça e a saúde dos trabalhadores e dos usuários, e serem supervisionados por
profissional autorizado, conforme dispõe esta NR.
10.4.2 Nos trabalhos e nas atividades referidas devem ser adotadas medidas
preventivas destinadas ao controle dos riscos adicionais especialmente quanto a

altura, confinamento, campos elétricos e magnéticos, explosividade, umidade,
poeira, fauna e flora e outros agravantes, adotando-se a sinalização.
10.4.3 Nos locais de trabalho só podem ser utilizados equipamentos, dispositi-
vos e ferramentas elétricas compatíveis com a instalação elétrica existente, pre-
servando-se as características de proteção respeitada as recomendações do
fabricante e as influências externas.
10.4.3.1 Os equipamentos, dispositivos e ferramentas que possuam isolamen-
to elétrico devem estar adequados às tensões envolvidas, e serem inspeciona-
dos e testados de acordo com as regulamentações existentes ou recomendações
existentes ou recomendações dos fabricantes.
10.4.4 As instalações elétricas devem ser mantidas em condições seguras de
funcionamento e seus sistemas de proteção devem ser inspecionados e contro-
lados periodicamente, de acordo com as regulamentações existentes e defini-
ções de projetos.
10.4.4.1 Os locais de serviços elétricos, compartimentos e invólucros de equi-
pamentos e instalações elétricas são exclusivos para essa finalidade, sendo ex-
pressamente proibido utilizá-los para armazenamento ou guarda de quaisquer
objetos.
10.4.5 Para atividades em instalações elétricas deve ser garantida ao trabalha-
dor iluminação adequada e uma posição de trabalho seguro, de acordo com a
NR 17 - Ergonomia, de forma a permitir que ele disponha dos membros supe-
riores livres para a realização das tarefas.
10.4.6 Os ensaios e testes elétricos laboratoriais e de campo ou comissiona-
mento de instalações elétricas devem atender à regulamentação estabelecida
nos itens 10.6 e 10.7, e somente podem ser realizadas por trabalhadores que
atendam às condições de qualificação, habilitação, capacitação e autorização
estabelecidas nesta NR.
10.5 - SEGURANÇA EM INSTALAÇOES ELÉTRICAS DESENERGIZADAS
10.5.1 Somente serão consideradas desenergizadas as instalações elétricas li-
beradas para trabalho, mediante os procedimentos apropriados, obedecida a
seqüência a seguir:
A. seccionamento;
B. impedimento de reenergização;
C. constatação da ausência de tensão;
D. instalação de aterramento temporário com equipotencialização dos con-
dutores dos circuitos;
E. proteção dos elementos energizados existentes na zona controlada (Anexo
I);
F. instalação da sinalização de impedimento de reenergização.
10.5.2 O estado de instalação desenergizada deve ser mantida até a autoriza-
ção para reenergização, devendo ser reenergizada respeitando a seqüência de
procedimentos a seguir:
A. retirada das ferramentas, utensílios e equipamentos;
B. retirada da zona controlada de todos os trabalhadores não envolvidos no
processo de reenergização;

C. remoção do aterramento temporário, da equipotencialização e das prote-
ções adicionais;
D. remoção da sinalização de impedimento de reenergização;
E. destravamento, se houver, e religação dos dispositivos de seccionamento.
10.5.3 As medidas constantes das alíneas apresentadas nos itens 10.5.1
e 10.5.2 podem ser alteradas, substituídas, ampliadas ou eliminadas,
em função das peculiaridades de cada situação, por profissional legal-
mente habilitado, autorizado e mediante justificativa técnica previamente
formalizada, desde que seja mantido o mesmo nível de segurança origi-
nalmente preconizado.
10.5.4 Os serviços a serem executados em instalações elétricas desligadas,
mas com possibilidade de energização, por qualquer meio ou razão, devem a-
tender ao que estabelece o disposto no item 10.6.
10.6 SEGURANÇA EM INSTALAÇÕES ELÉTRICAS ENERGIZADAS
10.6.1 As intervenções em instalações elétricas com tensão igual ou superior a
50 Volts em corrente alternada ou superior a 120 Volts em corrente contínua
somente podem ser realizadas por trabalhadores que atendam ao que estabele-
ce o item 10.8 desta Norma.
10.6.1.1 Os trabalhadores de que trata o item anterior devem receber treina-
mento de segurança para trabalhos com instalações elétricas energizadas, com
currículo mínimo, carga horária e demais determinações estabelecidas no Ane-
xo II desta NR.
10.6.1.2 As operações elementares como ligar e desligar circuitos elétricos,
realizados em baixa tensão, com materiais e equipamentos elétricos em perfeito
estado de conservação, adequados para operação, podem ser realizadas por
qualquer pessoa não advertida.
10.6.2 Os trabalhos que exigem o ingresso na zona controlada devem ser reali-
zados mediante procedimentos específicos respeitando as distâncias previstas
no Anexo I.
10.6.3 Os serviços em instalações energizadas, ou em suas proximidades de-
vem ser suspensos de imediato na iminência de ocorrência que possa colocar
os trabalhadores em perigo.
10.6.4 Sempre que inovações tecnológicas forem implementadas ou para a en-
trada em operações de novas instalações ou equipamentos elétricos devem ser
previamente elaboradas análises de risco, desenvolvidas com circuitos desener-
gizados, e respectivos procedimentos de trabalho.
10.6.5 O responsável pela execução do serviço deve suspender as atividades
quando verificar situação ou condição de risco não prevista, cuja eliminação ou
neutralização imediata não seja possível.
10.7 TRABALHOS ENVOLVENDO ALTA TENSÃO (AT)
10.7.1 Os trabalhadores que intervenham em instalações elétricas energizadas
com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos
como zonas controladas e de risco, conforme Anexo I, devem atender ao dis-
posto no item 10.8 desta NR.

10.7.2 Os trabalhadores de que trata o item 10.7.1. devem receber treinamen-
to de segurança, especifico em segurança no Sistema Elétrico de Potência
(SEP) e em suas proximidades, com currículo mínimo, carga horária e demais
determinações estabelecidas no Anexo II desta NR.
10.7.3 Os serviços em instalações elétricas energizadas em AT, bem como a-
queles executados no Sistema Elétrico de Potência - SEP não podem ser reali-
zados individualmente.
10.7.4 Todo trabalho em instalações elétricas energizadas em AT, bem como
aquelas que interajam com o SEP, somente pode ser realizado mediante ordem
de serviço especifica para data e local, assinada por superior responsável pela
área.
10.7.5 Antes de iniciar trabalhos em circuitos energizados em AT, o superior
imediato e a equipe, responsáveis pela execução do serviço, devem realizar
uma avaliação prévia, estudar e planejar as atividades e ações a serem desen-
volvidas de forma a atender os princípios técnicos básicos e as melhores técni-
cas de segurança em eletricidade aplicáveis ao serviço.
10.7.6 Os serviços em instalações elétricas energizadas em AT somente podem
ser realizados quando houver procedimentos específicos, detalhados e assina-
dos por profissional autorizado.
10.7.7 A intervenção em instalações elétricas energizadas em AT dentro dos
limites estabelecidos como zona de risco, conforme Anexo I desta NR, somente
pode ser realizada mediante a desativação, também conhecida como bloqueio,
dos conjuntos e dispositivos de religamento automático do circuito, sistema ou
equipamento.
107.7.1 Os equipamentos e dispositivos desativados devem ser sinalizados
com identificação da condição de desativação, conforme procedimento de
trabalho específico padronizado.
10.7.8 Os equipamentos, ferramentas e dispositivos isolantes ou equipados
com materiais isolantes, destinados ao trabalho em alta tensão, devem ser
submetidos a testes elétricos ou ensaios de laboratório periódico, obedecendo-
se as especificações do fabricante, os procedimentos da empresa e na ausência
desses, anualmente.
10.7.9 Todo trabalhador em instalações elétricas energizadas em AT, bem co-
mo aqueles envolvidos em atividades no SEP devem dispor de equipamento
que permita a comunicação permanente com os demais membros da equipe ou
com o centro de operação durante a realização do serviço.
10.8 HABILITAÇÃO, QUALIFICAÇÃO,
CAPACITAÇÃO E AUTORIZAÇÃO DOS TRABALHADORES.
10.8.1 É considerado trabalhador qualificado aquele que comprovar conclusão
de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino.
10.8.2 É considerado profissional legalmente habilitado o trabalhador previa-
mente qualificado e com registro no competente conselho de classe.
10.8.3 É considerado trabalhador capacitado aquele que atenda às seguintes
condições, simultaneamente:

A. receba capacitação sob orientação e responsabilidade de profissional ha-
bilitado e autorizado;
B. trabalhe sob a responsabilidade de profissional habilitado e autorizado.
10.8.3.1 A capacitação só terá validade para empresa que o capacitou e nas
condições estabelecidas pelo profissional habilitado e autorizado responsável
pela capacitação.
10.8.4 São considerados autorizados os trabalhadores qualificados ou capaci-
tados e os profissionais habilitados, com anuência formal da empresa.
10.8.5 A empresa deve estabelecer sistema de identificação que permita a
qualquer tempo conhecer a abrangência da autorização de cada trabalhador,
conforme o item 10.8.4.
10.8.6 Os trabalhadores autorizados a trabalhar em instalações elétricas devem
ter essa condição consignada no sistema de registro de empregado da empresa.
10.8.7 Os trabalhadores autorizados a intervir em instalações elétricas devem
ser submetidos à exame de saúde compatível com as atividades a serem de-
senvolvidas, realizado em conformidade com a NR 7 e registrado em seu pron-
tuário médico.
10.8.8 Os trabalhadores autorizados a intervir em instalações elétricas devem
possuir treinamento específico sobre os riscos decorrentes do emprego da ener-
gia elétrica e as principais medidas de prevenção de acidentes em instalações
elétricas, de acordo com o estabelecido no Anexo II desta NR.
10.8.8.1 A empresa concederá autorização na forma desta NR aos trabalhado-
res capacitados ou qualificados e aos profissionais habilitados que tenham par-
ticipado com avaliação e aproveitamento satisfatórios dos cursos constantes do
ANEXO II desta NR.
10.8.8.2 Deve ser realizado um treinamento de reciclagem bienal e sempre
que ocorrer alguma das situações a seguir:
A. troca de função ou mudança de empresa;
B. retorno de afastamento ao trabalho ou inatividade, por período superior a
3 meses;
C. modificações significativas nas instalações elétricas ou troca de métodos,
processos e organização do trabalho.
10.8.8.3 A carga horária e o conteúdo programático dos treinamentos de reci-
clagem destinados ao atendimento das alíneas “a”, “b” e ”c” do item 10.8.8.2
devem atender as necessidades da situação que o motivou.
10.8.8.4 Os trabalhos em áreas classificadas devem ser precedidas de treina-
mento especifico de acordo com risco envolvido.
10.8.9 Os trabalhadores com atividades não relacionadas às instalações elétri-
cas desenvolvidas em zona livre e na vizinhança da zona controlada, conforme
define esta NR, devem ser instruídos formalmente com conhecimentos que
permitam identificar e avaliar seus possíveis riscos e adotar as precauções cabí-
veis.

10.9 PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO
10.9.1 As áreas onde houver instalações ou equipamentos elétricos devem ser
dotadas de proteção contra incêndio e explosão, conforme dispõe a NR 23 -
Proteção Contra Incêndios.
10.9.2 Os materiais, peças, dispositivos, equipamentos e sistemas destinados
à aplicação em instalações elétricas de ambientes com atmosferas potencial-
mente explosivas devem ser avaliados quanto à sua conformidade, no âmbito
do Sistema Brasileiro de Certificação.
10.9.3 Os processos ou equipamentos susceptíveis de gerar ou acumular ele-
tricidade estática devem dispor de proteção especifica e dispositivos de descar-
ga elétrica.
10.9.4 Nas instalações elétricas de áreas classificadas ou sujeitas a risco acen-
tuado de incêndio ou explosões, devem ser adotados dispositivos de proteção,
como alarme e seccionamento automático para prevenir sobretensões, sobre-
correntes, falhas de isolamento, aquecimentos ou outras condições anormais de
operação.
10.9.5 Os serviços em instalações elétricas nas áreas classificadas somente
poderão ser realizados mediante permissão para o trabalho com liberação for-
malizada, conforme estabelece o item 10.5 ou supressão do agente de risco
que determina a classificação da área.
10.10 SINALIZAÇÃO DE SEGURANÇA
10.10.1 Nas instalações e serviços em eletricidade deve ser adotada sinaliza-
ção adequada de segurança, destinada à advertência e à identificação, obede-
cendo ao disposto na NR-26 – Sinalização de Segurança, de forma a atender,
dentre outras, as situações a seguir:
A. identificação de circuitos elétricos;
B. travamentos e bloqueios de dispositivos e sistemas de manobra e co-
mandos;
C. restrições e impedimentos de acesso;
D. delimitações de áreas;
E. sinalização de áreas de circulação, de vias públicas, de veículos e de mo-
vimentação de cargas;
F. sinalização de impedimento de energização;
G. identificação de equipamento ou circuito impedido.
10.11 PROCEDIMENTOS DE TRABALHO
10.11.1 Os serviços em instalações elétricas devem ser planejados e realizados
em conformidade com procedimentos de trabalho específicos, padronizados,
com descrição detalhada de cada tarefa, passo a passo, assinados por profis-
sional que atenda ao que estabelece o item 10.8 desta NR.
10.11.2 Os serviços em instalações elétricas devem ser procedidos de ordens
de serviços especificas, aprovadas por trabalhador autorizado, contendo, no
mínimo, o tipo, a data, o local e as referências aos procedimentos de trabalho a
serem adotados.

10.11.3 Os procedimentos de trabalho devem conter, no mínimo, objetivo,
campo de aplicação, base técnica, competências e responsabilidades, disposi-
ções gerais, medidas de controle e orientações finais.
10.11.4 Os procedimentos de trabalho, o treinamento de segurança e saúde e
a autorização de que trata o item 10.8 devem ter a participação em todo pro-
cesso de desenvolvimento do Serviço Especializado de Engenharia de Seguran-
ça e Medicina do Trabalho – SESMT, quando houver.
10.11.5 A autorização referida no item 10.8 deve estar em conformidade com
o treinamento ministrado, previsto no Anexo II desta NR.
10.11.6 Toda equipe deverá ter um de seus trabalhadores indicado e em con-
dições de exercer a supervisão e condução dos trabalhos.
10.11.7 Antes de iniciar trabalhos em equipe os seus membros, em conjunto
com o responsável pela execução do serviço, devem realizar uma avaliação
prévia, estudar e planejar as atividades e ações a serem desenvolvidas no local,
de forma a atender os princípios técnicos básicos e as melhores técnicas de se-
gurança aplicáveis ao serviço.
10.11.8 A alternância de atividades deve considerar a análise de riscos das ta-
refas e a competência dos trabalhadores envolvidos, de forma a garantir a segu-
rança e a saúde no trabalho.
10.12 SITUAÇÃO DE EMERGÊNCIA
10.12.1 As ações de emergência que envolvam as instalações ou serviços com
eletricidade devem constar do plano de emergência da empresa.
10.12.2 Os trabalhadores autorizados devem estar aptos a executar o resgate e
prestar primeiros socorros a acidentados, especialmente por meio de reanima-
ção cardiorrespiratória.
10.12.3 A empresa deve possuir métodos de resgate padronizados e adequa-
dos às suas atividades, disponibilizando os meios para a sua aplicação.
10.12.4 Os trabalhadores autorizados devem estar aptos a manusear e operar
equipamentos de prevenção e combate a incêndios existentes nas instalações
elétricas.
10.13 RESPONSABILIDADES
10.13.1 As responsabilidades quanto ao cumprimento desta NR são solidárias
aos contratantes e contratados envolvidos.
10.13.2 É de responsabilidade dos contratantes manter os trabalhadores in-
formados sobre os riscos a que estão expostos, instruindo-os quanto aos proce-
dimentos e medidas de controle contra os riscos elétricos a serem adotados.
10.13.3 Cabe à empresa, na ocorrência de acidentes de trabalho envolvendo
instalações e serviços em eletricidade, propor e adotar medidas preventivas e
corretivas.

10.13.4 Cabe aos trabalhadores:
A. zelar pela sua segurança e saúde e a de outras pessoas que possam ser
afetadas por suas ações ou omissões no trabalho;
B. responsabilizar-se junto com a empresa pelo cumprimento das disposi-
ções legais e regulamentares, inclusive quanto aos procedimentos inter-
nos de segurança e saúde; e
C. comunicar, de imediato, ao responsável pela execução do serviço as situ-
ações que considerar de risco para sua segurança e saúde e a de outras
pessoas.
10.14 DISPOSIÇÕES FINAIS
10.14.1 Os trabalhadores devem interromper suas tarefas exercendo o direito
de recusa, sempre que constatarem evidências de riscos graves e iminentes pa-
ra sua segurança e saúde ou a de outras pessoas, comunicando imediatamente
o fato a seu superior hierárquico, que diligenciará as medidas cabíveis.
10.14.2 As empresas devem promover ações de controle de riscos originados
por outrem em suas instalações elétricas e oferecer, de imediato, quando cabí-
vel, denúncia aos órgãos competentes.
10.14.3 Na ocorrência do não cumprimento das normas constantes nesta NR,
o MTE adotará as providências estabelecidas na NR 3.
10.14.4 A documentação prevista nesta NR deve estar permanentemente à
disposição dos trabalhadores que atuam em serviços e instalações elétricas,
respeitadas as abrangências, limitações e interferências nas tarefas.
10.14.5 A documentação prevista nesta NR deve estar, permanentemente, à
disposição das autoridades competentes.
10.14.6 Esta NR não é aplicável a instalações elétricas alimentadas por extra-
baixa tensão.

GLOSSÁRIO
1. Alta Tensão (AT): tensão superior a 1000 volts em corrente alternada ou
1500 volts em corrente contínua, entre fases ou entre fase e terra.
2. Área Classificada: local com potencialidade de ocorrência de atmosfera ex-
plosiva.
3. Aterramento Elétrico Temporário: ligação elétrica efetiva confiável e ade-
quada intencional à terra, destinada a garantir a equipotencialidade e man-
tida continuamente durante a intervenção na instalação elétrica.
4. Atmosfera Explosiva: mistura com o ar, sob condições atmosféricas, de
substâncias inflamáveis na forma de gás, vapor, névoa, poeira ou fibras,
na qual após a ignição a combustão se propaga.
5. Baixa Tensão (BT): tensão superior a 50 volts em corrente alternada ou
120 volts em corrente contínua e igual ou inferior a 1000 volts em corren-
te alternada ou 1500 volts em corrente contínua, entre fases ou entre fase
e terra.
6. Barreira: dispositivo em impede qualquer contato com partes energizadas
das instalações elétricas.
7. Direito de Recusa: instrumento que assegura ao trabalhador a interrupção
de uma atividade de trabalho por considerar que ela envolve grave e imi-
nente risco para sua segurança e saúde ou de outras pessoas.
8. Equipamento de Proteção Coletiva (EPC): dispositivo, sistema, ou meio, fi-
xo ou móvel de abrangência coletiva, destinado a preservar a integridade
física e a saúde dos trabalhadores, usuários e terceiros.
9. Equipamento Segregado: equipamento tornado inacessível por meio de in-
vólucro ou barreira.
10. Extra Baixa Tensão (EBT): tensão não superior a 50 volts em corrente al-
ternada ou 120 volts em corrente continua, entre fases ou entre fase e ter-
ra.
11. Influências Externas: variáveis que devem ser consideradas na definição e
seleção de medidas de proteção para segurança das pessoas e desempe-
nho dos componentes da instalação.
12. Instalação Elétrica: conjunto das partes elétricas e não elétricas associadas
e com características coordenadas entre si, que são necessárias ao funcio-
namento de uma parte determinada de um sistema elétrico.
13. Instalação Liberada para Serviços (BT/AT): aquela que garanta as condi-
ções de segurança ao trabalhador por meio de procedimentos e equipa-
mentos adequados desde o inicio até o final dos trabalhos e liberação para
uso.
14. Impedimento de Reenergização: condição que garante a não energização
do circuito através de recursos e procedimentos apropriados, sob controle
dos trabalhadores envolvidos nos serviços.
15. Invólucro: envoltório de partes energizadas destinado a impedir qualquer
contato com partes internas.

16. Isolamento Elétrico: processo destinado a impedir a passagem de corrente
elétrica, por interposição de materiais isolantes.
17. Obstáculo: elemento que impede o contato acidental, mas não impede o
contato direto por ação deliberada.
18. Perigo: situação ou condição de risco com probabilidade de causar lesão
física ou dano à saúde das pessoas por ausência de medidas de controle.
19. Pessoa advertida: pessoa informada ou com conhecimento suficiente para
evitar os perigos da eletricidade.
20. Procedimento: seqüência de operações a serem desenvolvidas para reali-
zação de um determinado trabalho, com a inclusão dos meios materiais e
humanos, medidas de segurança e circunstâncias que impossibilitem sua
realização.
21. Prontuário: sistema organizado de forma a conter uma memória dinâmica
de informações pertinentes às instalações e aos trabalhadores.
22. Risco: capacidade de uma grandeza com potencial para causar lesões ou
danos à saúde das pessoas.
23. Riscos Adicionais: todos os demais grupos ou fatores de risco, além dos e-
létricos, específicos de cada ambiente ou processos de trabalho que, direta
ou indiretamente, possam afetar a segurança e a saúde no trabalho.
24. Sinalização: procedimento padronizado destinado a orientar, alertar, avisar
e advertir.
25. Sistema elétrico: circuito ou circuitos elétricos inter-relacionados destinados
a atingir um determinado objetivo.
26. Sistema Elétrico de Potência (SEP): conjunto das instalações e equipamen-
tos destinados à geração, transmissão e distribuição de energia elétrica até
a medição, inclusive.
27. Tensão de Segurança: extra baixa tensão originada em uma fonte de segu-
rança.
28. Trabalho em Proximidade: trabalho durante o qual o trabalhador pode en-
trar na zona controlada, ainda que seja com uma parte do seu corpo ou
com extensões condutoras, representadas par materiais, ferramentas ou
equipamentos que manipule.
29. Travamento: ação destinada a manter, por meios mecânicos, um dispositi-
vo de manobra fixo numa determinada posição, de forma a impedir uma
operação não autorizada.
30. Zona de Risco: entorno de parte condutora energizada, não segregada, a-
cessível inclusive acidentalmente, de dimensões estabelecidas de acordo
com o nível de tensão, cuja aproximação só é permitida a profissionais au-
torizados e com a adoção de técnicas e instrumentos apropriados de traba-
lho.
31. Zona Controlada: entorno de parte condutora energizada, não segregada,
acessível, de dimensões estabelecidas de acordo com o nível de tensão,
cuja aproximação só é permitida a profissionais autorizados.

ANEXO II
ZONA DE RISCO E ZONA CONTROLADA
Tabela de raios de delimitação; ao de zonas de risco, controlada e livre
Faixa de tensão Nominal da
instalação elétrica em kV
Rr- Raio de delimitação entre
zona de risco e
controlada em metros
Rc- Raio de delimitação entre
zona controlada e
livre em metros
<1 0,20 0,70
>1 e <3 0,22 1,22
>3 e <6 0,25 1,25
>6 e <10 0,35 1,35
>10 e <15 0,38 1,38
>15 e <20 0,40 1,40
>20 e <30 0,56 1,56
>30 e <36 0,58 1,58
>36 e <45 0,63 1,63
>45 e <60 0,83 1,83
>60 e <70 0,90 1,90
>70 e <110 1,00 2,00
>110 e <132 1,10 3,10
>132 e <150 1,20 3,20
>150 e <220 1,60 3,60
>220 e <275 1,80 3,80
>275 e <380 2,50 4,50
>380 e <480 3,20 5,20
>480 e <700 5,20 7,20

Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre.
Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre, com interposi-
ção de superfície de separação física adequada.
• ZL = Zona livre.
• ZC = Zona controlada, restrita a trabalhadores autorizados.
• ZR = Zona de risco, restrita a trabalhadores autorizados e com a adoção de
técnicas, instrumentos e equipamentos apropriados ao trabalho.
• PE = Ponto de instalação energizado.
• SI = Superfície isolante construída com material resistente e dotada de todos
dispositivos de segurança.

ANEXO III
TREINAMENTO
1. CURSO BÁSICO SEGURANÇA EM INSTALAÇÕES E SERVIÇOS COM ELE-
TRICIDADE
Para os trabalhadores autorizados: carga horária mínima - 40h:
Programação Mínima:
1. introdução à segurança com eletricidade.
2. riscos em instalações e serviços em eletricidade:
A. o choque elétrico, mecanismos e efeitos;
B. arcos elétricos; queimaduras e quedas;
C. campos eletromagnéticos.
3. Técnicas de Análise de Risco.
4. Medidas de Controle do Risco Elétrico:
A. desenergização;
B. aterramento funcional (TN / TT / IT); de proteção; temporário;
C. equipotencialização;
D. seccionamento automático da alimentação;
E. dispositivos a corrente de fuga;
F. extra baixa tensão;
G. barreiras e invólucros;
H. bloqueios e impedimentos;
I. obstáculos e anteparos;
J. isolamento das partes vivas;
K. isolação dupla ou reforçada;
L. colocação fora de alcance;
M. separação elétrica.
5. Normas Técnicas Brasileiras – NBR da ABNT:
NBR 5410, NBR 14039 e outras;
6. Regulamentações do MTE:
A. NRs;
B. NR-1O (Segurança em Instalações e serviços com Eletricidade);
C. Qualificação; habilitação; capacitação e autorização.
7. Equipamentos de proteção coletiva.
8. Equipamentos de proteção individual.
9. Rotinas de trabalho - Procedimentos.
A. instalações desenergizadas;
B. liberação para serviços;
C. sinalização;
D. inspeções de áreas, serviços, ferramental e equipamento;

10. Documentação de instalações elétricas.
11. Riscos adicionais:
A. altura;
B. ambientes confinados;
C. áreas classificadas;
D. umidade;
E. condições atmosféricas.
12. Proteção e combate a incêndios:
A. nações básicas;
B. medidas preventivas;
C. métodos de extinção;
D. prática;
13. Acidentes de origem elétrica:
A. causas diretas e indiretas;
B. discussão de casos;
14. Primeiras socorros:
A. noções sobre lesões;
B. priorização do atendimento;
C. aplicação de respiração artificial;
D. massagem cardíaca;
E. técnicas para remoção e transporte de acidentados;
F. práticas.
15. Responsabilidades.
2.CURSO COMPLEMENTAR - SEGURANÇA NO SISTEMA ELÉTRICO DE PO-
TÉNCIA (SEP) E EM SUAS PROXIMIDADES.
É pré-requisito para freqüentar este curso complementar, ter participado, com
aproveitamento satisfatório, do curso básico definido anteriormente.
Carga horária mínima - 40h
(*) Estes tópicos deverão ser desenvolvidos e dirigidos especificamente para as
condições de trabalho características de cada ramo, padrão de operação, de ní-
vel de tensão e de outras peculiaridades especificas ao tipo ou condição especi-
al de atividade, sendo obedecida a hierarquia no aperfeiçoamento técnico do
trabalhador.
I - Programação Mínima:
1. Organização do Sistema Elétrico de Potência – SEP.
2. Organização do trabalho:
A. programação e planejamento dos serviços;
B. trabalho em equipe;
C. prontuário e cadastro das instalações;

D. métodos de trabalho;
E. comunicação.
3. Aspectos comportamentais.
4. Condições impeditivas para serviços.
5. Riscos típicos no SEP e sua prevenção (*)
A. proximidade e contatos com partes energizadas;
B. indução;
C. descargas atmosféricas;
D. estática;
E. campos elétricos e magnéticos;
F. comunicação e identificação; e
G. trabalhos em altura, máquinas e equipamentos especiais.
6. Técnicas de Análise de Risco no SEP (*)
7. Procedimentos de trabalho análise e discussão. (*)
8. Técnicas de trabalho sob tensão: (*)
A. em linha viva;
B. ao potencial;
C. em áreas internas;
D. trabalho a distância;
E. trabalhos noturnos; e
F. ambientes subterrâneos.
9. Equipamentos e ferramentas de trabalho (escolha, uso, conservação verifi-
cação, ensaios) (*)
10. Sistemas de proteção coletiva (*)
11. Equipamentos de proteção individual (*)
12. Posturas e vestuários de trabalho (*)
13. Segurança com veículos e transporte de pessoas, materiais e equipamentos (*).
14. Sinalização e isolamento de áreas de trabalho(*).
15. Liberação de instalação para serviço e para operação e uso (*)
16. Treinamento em técnicas de remoção, atendimento, transporte de aciden-
tados (*).
17. Acidentes típicos (*) - Análise, discussão, medidas de proteção.
18. Responsabilidades (*).

ANEXO IV
PRAZOS PARA CUMPRIMENTO DOS ITENS DA
NORMA REGULAMENTADORA Nº 10
1. prazo de seis meses: 10.3.1; 10.3.6 e 10.9.2;
2. prazo de nove meses: 10.2.3; 10.7.3; 10.7.8 e 10.12.3;
3. prazo de doze meses: 10.2.9.2 e 10.3.9;
4. prazo de dezoito meses:
Subitens 10.2.4; 10.2.5; 10.2.5.1 e
10.2.6;
5. prazo de vinte e quatro meses:
Subitens 10.6.1.1; 10.7.2; 10.8.8 e
10.11.1

4
EQUIPAMENTOS DE
PROTEÇÃO COLETIVA - EPC
EQUIPAMENTO DE PROTEÇÃO COLETIVA - EPC »
CONE DE SINALIZAÇÃO »
FITA DE SINALIZAÇÃO »
GRADE METÁLICA DOBRÁVEL »
SINALIZADOR STROBO »
BANQUETA ISOLANTE »
MANTA ISOLANTE / COBERTURA ISOLANTE»
p.167
p.167
p.167
p.168
p.168
p.168
p.169

EQUIPAMENTO DE PROTEÇÃO COLETIVA - EPC
No desenvolvimento de serviços em instalações elétricas e em suas proximidades
devem ser previstos e adotados equipamentos de proteção coletiva.
Equipamento de Proteção Coletiva – EPC é todo dispositivo, sistema, ou meio,
fixo ou móvel de abrangência coletiva, destinado a preservar a integridade física
e a saúde dos trabalhadores usuários e terceiros.
CONE DE SINALIZAÇÃO
Finalidade
Sinalização de áreas de trabalho e obras em vias públicas ou rodovias e orien-
tação de trânsito de veículos e de pedestres, podendo ser utilizado em conjunto
com a fita zebrada, sinalizador STROBO, bandeirola, etc.
FITA DE SINALIZAÇÃO
Finalidade
Utilizada quando da delimitação e isolamento de áreas de trabalho.

GRADE METÁLICA DOBRÁVEL
Finalidade
Isolamento e sinalização de áreas de trabalho, poços de inspeção, entrada de
galerias subterrâneas e situações semelhantes.
SINALIZADOR STROBO
Finalidade
Identificação de serviços, obras, acidentes e atendimentos em ruas e rodovias.
BANQUETA ISOLANTE
Finalidade
Isolar o operador do solo durante operação do equipamento guindauto, em re-
gime de linha energizada.

MANTA ISOLANTE / COBERTURA ISOLANTE
MANTA ISOLANTE COBERTURA ISOLANTE
Finalidade
Isolar as partes energizadas da rede durante a execução de tarefas.

5
EQUIPAMENTOS DE
PROTEÇÃO INDIVIDUAL - EPI
EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL- EPI »
PROTEÇÃO DA CABEÇA »
PROTEÇÃO DOS OLHOS E FACE »
PROTEÇÃO AUDITIVA »
PROTEÇÃO RESPIRATÓRIA »
PROTEÇÃO DOS MEMBROS SUPERIORES »
PROTEÇÃO DOS MEMBROS INFERIORES »
VESTIMENTAS DE SEGURANÇA »
SINALIZAÇÃO »
PROTEÇÃO CONTRA QUEDAS COM DIFERENÇA DE NÍVEL »
PROTEÇÃO PARA A PELE »
p.173
p.174
p.176
p.176
p.177
p.178
p.183
p.186
p.188
p.189
p.191

EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL- EPI
Conforme Norma Regulamentadora nº.6, Equipamento de Proteção Individual –
EPI é todo dispositivo de uso individual utilizado pelo empregado, destinado à
proteção de riscos suscetíveis de ameaçar a segurança e a saúde no trabalho.
A empresa é obrigada a fornecer ao empregado, gratuitamente, EPI adequado
ao risco, em perfeito estado de conservação e funcionamento, nas seguintes cir-
cunstâncias:
• Sempre que as medidas de ordem geral não ofereçam completa proteção
contra os riscos de acidentes do trabalho ou de doenças ocupacionais;
• Enquanto as medidas de proteção coletiva estiverem sendo implantadas;
• Para atender situações de emergência.
Com advento do novo texto da Norma Regulamentadora nº10 a vestimenta
passa a ser também considerada um dispositivo de proteção complementar pa-
ra os empregados, incluindo a proibição de adornos mesmo estes não sendo
metálicos.
NOTA:Cabe salientar que todas as fotos e figuras utilizadas são apenas ilustrativas.
Quanto ao EPI cabe ao empregador:
• Adquirir o EPI adequado ao risco de cada atividade;
• Exigir o seu uso;
• Fornecer ao empregado somente EPI’s aprovados pelo órgão nacional
competente em matéria de segurança e saúde no trabalho;
• Orientar e capacitar o empregado quanto ao uso adequado acondiciona-
mento e conservação;
• Substituir imediatamente, quando danificado ou extraviado;
• Responsabilizar-se pela higienização e manutenção periódica;
• Comunicar ao MTE (Ministério do Trabalho e Emprego) qualquer irregula-
ridade observada.
Quanto ao EPI cabe ao empregado:
• Utilizar apenas para a finalidade a que se destina;
• Responsabilizar-se pelo acondicionamento e conservação;
• Comunicar ao empregador qualquer alteração que o torne impróprio para
uso;
• Cumprir as determinações do empregador sobre o uso adequado.
Conforme o Art. 157 da CLT
Cabe às empresas:
I. Cumprir e fazer cumprir as normas de segurança e medicina do trabalho;
II. Instruir o empregado, através de ordens de serviço, quanto às precauções a
serem tomadas no sentido de evitar acidentes do trabalho ou doenças profis-
sionais.

Conforme o Art. 158 da CLT
Cabe aos empregados:
I. Observar as normas de segurança e medicina do trabalho, inclusive as or-
dens de serviço expedidas pelo empregador.
II. Colaborar com a empresa na aplicação dos dispositivos deste capítulo (V)
Parágrafo único – Constitui ato faltoso do empregado a recusa injustificada:
A observância das instruções expedidas pelo empregador;
Ao uso dos Equipamentos de Proteção Individual – EPI’s fornecidos pela empresa.
PROTEÇÃO DA CABEÇA
Capacete de proteção tipo aba frontal (jóquei) /
Capacete de proteção tipo aba total
ABA FRONTAL ABA TOTAL
Finalidade
Utilizado para proteção da cabeça do empregado contra agentes metereológicos
(trabalho a céu aberto) e trabalho em local confinado, impactos provenientes de
queda ou projeção de objetos, queimaduras, choque elétrico e irradiação solar.
Higienização
• Limpá-lo mergulhando por 1 minuto num recipiente contendo água com
detergente ou sabão neutro;
• O casco deve ser limpo com pano ou outro material que não provoque a-
trito, evitando assim a retirada da proteção isolante de silicone (brilho),
fator que prejudica a rigidez dielétrica do mesmo;
• Secar a sombra.
Conservação
• Evitar atrito nas partes externas, mal acondicionamento e contato com
substâncias químicas.

Capacete de proteção tipo aba frontal com viseira
Finalidade
Utilizado para proteção da cabeça e face, em trabalho onde haja risco de explo-
sões com projeção de partículas e queimaduras provocadas por abertura de ar-
co voltaico.
Higienização
• Limpá-lo mergulhando por 1 minuto num recipiente contendo água e de-
tergente ou sabão neutro;
• O casco deve ser limpo com pano ou outro material que não provoque a-
trito, evitando assim a retirada da proteção isolante de silicone (brilho), o
que prejudicaria a rigidez dielétrica do mesmo;
• Secar a sombra.
Do protetor facial
• Lavar com água e sabão neutro;
• Secar com papel absorvente.
OBS.: O papel não poderá ser friccionado no protetor para não riscá-lo.
Conservação
• Evitar atrito nas partes externas, acondicionamento inadequado e contato
com substâncias químicas.

PROTEÇÃO DOS OLHOS E FACE
Óculos de segurança para proteção (lente incolor) /
Óculos de segurança para proteção (lente com tonali-
dade escura)
LENTE INCOLOR LENTE COM TONALIDADE ESCURA
Finalidade
Utilizado para proteção dos olhos contra impactos mecânicos, partículas volan-
tes e raios ultravioletas.
Higienização
• Secar com papel absorvente.
OBS.: O papel não poderá ser friccionado na lente para não riscá-la.
Conservação
• Acondicionar na bolsa original com a face voltada para cima.
PROTEÇÃO AUDITIVA
Protetor auditivo tipo concha
Finalidade
Utilizado para proteção dos ouvidos nas atividades e nos locais que apresentem
ruídos excessivos.
Higienização
• Lavar com água e sabão neutro, exceto as espumas internas das conchas.
Conservação
• Armazenar na embalagem adequada, protegido da ação direta de raios
solares ou quaisquer outras fontes de calor;
• Substituir as espumas (internas) e almofadas (externas) das conchas,
quando estiverem sujas, endurecidas ou ressecadas.

Protetor auditivo tipo inserção (plug)
Finalidade
Utilizado para proteção dos ouvidos nas atividades e nos locais que apresentem
ruídos excessivos
Higienização
• Lavar com água e sabão neutro.
Conservação
• Acondicionar na embalagem protegido da ação direta de raios solares ou
quaisquer outras fontes de calor.
PROTEÇÃO RESPIRATÓRIA
Respirador purificador de ar (descartável)
Respirador purificador de ar (com filtro)
Respirador de adução de ar (máscara autônoma)
Respirador purificador de ar
(descartável)
Respirador purificador de ar
(com filtro)
Respirador de adução de ar
(máscara autônoma)
Finalidade
Utilizado para proteção respiratória em atividades e locais que apresentem tal
necessidade, em atendimento a Instrução Normativa Nº1 de 11/04/1994 –
(Programa de Proteção Respiratória - Recomendações/ Seleção e Uso de Respi-
radores).

PROTEÇÃO DOS MEMBROS SUPERIORES
Luva isolante de borracha
Finalidade
Utilizada para proteção das mãos e braços do empregado contra choque em
trabalhos e atividades com circuitos elétricos energizados.
Tipos / Contato /Tarja
TIPO CONTATO TARJA
Classe 00 500V Bege
Classe 0 1000V Vermelha
Classe I 7,5 kV Branca
Classe II 17 kV Amarela
Classe III 26,5 kV Verde
Classe IV 36 kV Laranja
Higienização
• Lavar com água e detergente neutro;
• Enxaguar com água;
• Secar ao ar livre e a sombra;
• Polvilhar, externa e internamente, com talco industrial.
Conservação
• Armazenar em bolsa apropriada, sem dobrar, enrugar ou comprimir;
• Armazenar em local protegido da umidade, ação direta de raios solares,
produtos químicos, solventes, vapores e fumos.
ATENÇÃO: Antes do uso, realizar o teste de inflamento para avaliação visual da
luva em busca de rasgos, furos, ressecamentos, etc.
Tarja identificadora

Luva de cobertura para
proteção da luva isolante de borracha
Finalidade
Utilizada exclusivamente como proteção da luva isolante de borracha.
Higienização
• Limpar utilizando pano limpo, umedecido em água e secar a sombra.
Conservação
• Armazenar protegida de fontes de calor;
• Se molhada ou úmida, secar a sombra.
Luva de proteção em raspa e vaqueta
Finalidade
Utilizada para proteção das mãos e braços do empregado contra agentes abra-
sivos e escoriantes.
Higienização
• Limpar com pano limpo e umedecido em água, secando a sombra.
Conservação
• Armazenar protegida das fontes de calor;
• Se molhada ou úmida, secar a sombra;
• Nunca secar ao sol (pode causar efeito de ressecamento).

Luva de proteção em vaqueta
Finalidade
Utilizada para proteção das mãos e punhos contra agentes abrasivos e escori-
antes.
Higienização
• Limpar utilizando pano limpo, umedecido em água e secar a sombra.
Conservação
• Armazenar protegida da ação direta de raios solares ou quaisquer outras
fontes de calor;
• Se molhada ou úmida, secar a sombra;
Luva de proteção tipo condutiva
Finalidade
Utilizada para proteção das mãos e punhos quando o empregado realiza traba-
lhos ao potencial.
Higienização
• Lavar manualmente em água morna com detergente neutro, torcer sua-
vemente e secar a sombra.
Conservação
• Armazenar em local seco e limpo.

Luva de proteção em borracha nitrilica
Finalidade
Utilizada para proteção das mãos e punhos do empregado contra agentes quí-
micos e biológicos.
Higienização
Conservação
• Armazenar em saco plástico e em ambiente seco;
• Secar a sombra.
LUVA DE PROTEÇÃO EM PVC (HEXANOL)
Finalidade
Utilizada para proteção das mãos e punhos do empregado contra recipientes
contendo óleo, graxa, solvente e ascarel.
Higienização
• Lavar com água.
Conservação
• Manter em local protegido da ação direta dos raios solares ou quaisquer
outras fontes de calor;
• Secar a sombra;
• Nunca molhar o forro.

Manga de proteção isolante de borracha
Finalidade
Utilizada para proteção do braço e ante braço do empregado contra choque elé-
trico durante os trabalhos em circuitos elétricos energizados.
Higienização
• Lavar com água e detergente neutro;
• Secar ao ar livre e a sombra;
• Polvilhar talco industrial, externa e internamente.
Conservação
• Armazenar em saco plástico, em ambiente seco e ventilado;
• Se molhada, secar a sombra;
• Nunca secar ao sol (pode causar efeito ressecamento).
Creme protetor para a pele
Finalidade
Utilizado para proteção das mãos e braços contra agentes químicos.
Conservação
• Manter a embalagem fechada, protegida da luz e calor.

PROTEÇÃO DOS MEMBROS INFERIORES
Calçado de proteção tipo botina de couro
Finalidade
Utilizado para proteção dos pés contra torção, escoriações, derrapagens e umi-
dade.
Conservação e Higienização
• Armazenar em local limpo, livre de poeira e umidade;
• Se molhado, secar a sombra;
• Engraxar com pasta adequada para a conservação de couros.
Calçado de proteção tipo bota de couro (cano médio)
Finalidade
Utilizado para proteção dos pés e pernas contra torção, escoriações, derrapa-
gens e umidade.

Calçado de proteção tipo bota de couro (cano longo)
Finalidade
Utilizado para proteção dos pés e pernas contra torção, escoriações, derrapa-
gens, umidade e ataque de animais peçonhentos.
Calçado de proteção tipo bota de borracha (cano longo)
Finalidade
Utilizado para proteção dos pés e pernas contra umidade, derrapagens e agen-
tes químicos agressivos.
Higienização
• Secar interna e externamente com papel toalha ou pano.
Conservação
produtos químicos, solventes, vapores e fumos;
• Não dobrar para não deformar.

Calçado de proteção tipo condutivo
Finalidade
Utilizada para proteção dos pés quando o empregado realiza trabalhos ao po-
tencial.
• Engraxar com pasta adequada para a conservação de couros;
Perneira de segurança
Finalidade
Utilizada para proteção das pernas contra objetos perfurantes, cortantes e ata-
que de animais peçonhentos.
• Engraxar com pasta adequada para a conservação de couros;

VESTIMENTAS DE SEGURANÇA
Blusão em tecido impermeável /
Calça em tecido impermeável
BLUSÃO CALÇA
Finalidade
Utilizada para proteção do corpo contra chuva, umidade e produto químico.
Higienização
• Lavar, sacudir e passar pano limpo e seco nas partes molhadas;
• Quando sujo de barro limpar com pano umedecido com água e detergen-
te neutro;
• Quando sujo de graxa limpar com pano umedecido com álcool.
Conservação
• Acondicionar em sacos plásticos fechados a fim de evitar que sejam
danificados;
• Acondicionar em local protegido da umidade, ação direta de raios solares,
produtos químicos, solventes, vapores e fumos.

Vestimenta de proteção tipo apicultor
FINALIDADE
Utilizada para proteção contra picadas de abelhas, ves-
pas, marimbondos, etc.
HIGIENIZAÇÃO
CONSERVAÇÃO
• Acondicionar limpo e dobrado na sacola original;
• Se molhado, secar ao sol.
Vestimenta de proteção tipo condutiva
FINALIDADE
Utilizada para proteção do empregado quando executa
trabalhos ao potencial.
HIGIENIZAÇÃO
• Lavar manualmente em água com detergente neu-
tro, torcer suavemente e secar a sombra;
• A roupa pode ser lavada em máquina automática
no ciclo roupa delicada de 8 a 10 minutos, com
água com detergente neutro, secar a sombra em
varal sem partes oxidáveis, não fazer vincos ou
passar a ferro.
CONSERVAÇÃO
• Armazenar em local seco e limpo, em cabides não
metálicos ou bolsas para transporte, verificar se a
roupa não está úmida ou com suor.

SINALIZAÇÃO
Colete de sinalização refletivo
Finalidade
Utilizado para sinalização do empregado facilitando a visualização de sua pre-
sença, quando em trabalhos nas vias públicas.
Higienização
• Quando sujo de barro limpar com pano umedecido com água e detergen-
te neutro;
• Quando sujo de graxa limpar com pano umedecido com álcool.
Conservação
• Armazenar em saco plástico fechado, a fim de evitar que seja danificado;
• Manter limpo, seco, e isento de óleo ou graxa;
• Manter em local protegido da ação direta dos raios solares ou quaisquer
outras fontes de calor e de produtos químicos;
• Manter em local com temperatura ambiente inferior a 40ºC.
Colete salva-vidas (aquático)
Finalidade
Utilizado para proteção do empregado contra submersão, facilitando sua visua-
lização.

Higienização
• Lavar em água corrente com sabão neutro, esfregando com espuma ma-
cia.
Conservação
• Armazenar em local ventilado, livre da ação dos raios solares ou quais-
quer outras fontes de calor;
• Evitar contato com produtos químicos.
PROTEÇÃO CONTRA
QUEDAS COM DIFERENÇA DE NÍVEL
Cinturão de segurança tipo pára-quedista
Finalidade
Utilizado para proteção do empregado contra quedas em serviços onde exista
diferença de nível.
Higienização
• Enxaguar com água limpa e passar um pano seco e limpo para retirar o
excesso de umidade;
• Secar a sombra, em local ventilado;
• Caso haja contato com produtos químicos não lavar, encaminhá-lo para
teste.
Conservação
produtos químicos, solventes, vapores e fumos;

Talabarte de segurança tipo regulável /
Talabarte de segurança tipo Y com absorvedor de energia
TALABARTE REGULÁVEL TALABARTE REGULÁVEL TALABARTE EM Y
COM ABSORVEDOR
Finalidade
Utilizado para proteção do empregado contra queda em serviços onde exista di-
ferença de nível, em conjunto com cinturão de segurança tipo pára-quedista e
mosquetão tripla trava.
Higienização
• Limpar com pano umedecido;
• Lavar periodicamente com água e sabão neutro, secando a sombra e lo-
cal ventilado.
Conservação
• Armazenar em local seco, sem dobrar;
• Se molhado, secar a sombra em local ventilado.
Dispositivo trava-quedas
Finalidade
Utilizado para proteção do empregado contra queda em serviços onde exista di-
ferença de nível, em conjunto com cinturão de segurança tipo pára-quedista.
Higienização
• Após o uso, escovar as partes metálicas.
Conservação
• Armazenar protegido da umidade e ação direta dos raios solares;
• Manter afastado de produtos químicos;
• Se molhado, secar a sombra em local ventilado.

PROTEÇÃO PARA A PELE
Creme protetor solar
Finalidade
• Utilizado para proteção do empregado contra ação dos raios solares.
Conservação
• Manter a embalagem fechada, protegida da luz e calor.
OBS.: Uso conforme prescrição médica.

6
ACIDENTES DE
ORIGEM ELETRICA
ACIDENTE DO TRABALHO »
ESTUDO DOS ACIDENTES E INCIDENTES »
MODELO CAUSAL DE PERDAS »
O ICEBERG DOS CUSTOS PRODUZIDOS PELOS ACIDENTES »
CAT – COMUNICAÇÃO DE ACIDENTE DO TRABALHO »
RELATÓRIOS DE ACIDENTES »
RESPONSABILIDADE CIVIL E CRIMINAL NO ACIDENTE DO TRABALHO »
CASOS DE ACIDENTES DE ORIGEM ELÉTRICA »
p.195
p.196
p.197
p.203
p.204
p.204
p.205
p.215

ACIDENTE DO TRABALHO
Acidente do trabalho é o que ocorre pelo exercício do trabalho a serviço da em-
presa ou pelo exercício do trabalho, provocando lesão corporal ou perturbação
funcional que cause a morte, ou a perda ou redução, permanente ou temporá-
ria, da capacidade para o trabalho.
A incidência do acidente do trabalho ocorre em 3 hipóteses:
• Quando ocorrer lesão corporal;
• Quando ocorrer perturbação funcional ou;
• Quando ocorrer doença.
Consideram-se acidente do trabalho, as seguintes entidades mórbidas:
• Doença Profissional – É desencadeada pelo exercício do trabalho peculiar
a determinada atividade e constante da relação elaborada pelo Ministério
do Trabalho e da Previdência Social;
• Doença do Trabalho –É desencadeada em função de condições especiais
em que o trabalho é realizado e com ele se relacione diretamente, cons-
tante da relação elaborada pelo Ministério do Trabalho e da Previdência
Social.
Não são consideradas como doença do trabalho:
• A doença degenerativa;
• A inerente a grupo etário;
• A que não produza incapacidade laborativa;
• A doença endêmica adquirida por segurado habitante de região em que
ela se desenvolva, salvo comprovação de que é resultante de exposição
ou contato direto determinado pela natureza do trabalho.
Equiparam-se ainda, ao acidente do trabalho:
• O acidente ligado ao trabalho que, embora não tenha sido a causa única,
haja contribuído diretamente para a morte do segurado, para redução ou
perda da sua capacidade para o trabalho, ou produzido lesão que exija
atenção médica para a sua recuperação;
• O acidente sofrido pelo segurado no local e no horário do trabalho, em
conseqüência de:
• Ato de agressão, sabotagem ou terrorismo praticado por terceiro ou com-
panheiro de trabalho;
• Ofensa física intencional, inclusive de terceiro, por motivo de disputa re-
lacionada ao trabalho;
• Ato de imprudência, de negligência ou de imperícia de terceiro ou de
companheiro de trabalho;
• Ato de pessoa privada do uso da razão;
• Desabamento, inundação, incêndio e outros casos fortuitos ou decorren-
tes de força maior.

• A doença proveniente de contaminação acidental do empregado no exer-
cício de sua atividade;
• O acidente sofrido pelo segurado ainda que fora do local e horário de
trabalho:
• Na execução de ordem ou na realização de serviço sob a autoridade da
empresa;
• Na prestação espontânea de qualquer serviço à empresa para lhe evitar
prejuízo ou proporcionar proveito;
• Em viagem a serviço da empresa, inclusive para estudo quando financi-
ada por esta dentro de seus planos para melhor capacitação da mão-de-
obra, independentemente do meio de locomoção utilizado, inclusive veí-
culo de propriedade do segurado;
• No percurso da residência para o local de trabalho ou deste para aquela,
qualquer que seja o meio de locomoção, inclusive veículo de propriedade
do segurado.
NOTA: Nos períodos destinados a refeição ou descanso, ou por ocasião da satisfação
de outras necessidades fisiológicas, no local do trabalho ou durante este, o empregado
é considerado no exercício do trabalho.
Não é considerada agravação ou complicação de acidente do trabalho a lesão que, re-
sultante de acidente de outra origem, se associe ou se superponha às conseqüências
do anterior.
ESTUDO DOS ACIDENTES E INCIDENTES
Conhecer a proporção e gravidade em que ocorrem os acidentes é importante,
pois mostra-nos a dimensão desses acontecimentos.
Na figura abaixo encontram-se os dados de um estudo realizado sobre aciden-
tes industriais e que revelou os seguintes dados:
1. LESÃO GRAVE OU FATAL
• Inclui lesões sérias e incapacitantes.
10. LESÕES MENORES
• Qualquer lesão relatada que não for séria.
30. ACIDENTES COM DANOS À PROPRIEDADE
• Todos os tipos.
600. INCIDENTES SEM LESÃO OU DANO VISÍVEL
• Quase-acidentes.

A análise da relação 1-10-30-600 da figura das proporções indica um número
de incidentes muito maior do que de acidentes graves.
Este fato nos alerta a prestarmos mais atenção aos incidentes, pois esta situa-
ção geralmente resulta em acidentes com perdas materiais e pessoais.
Portanto, as ações desempenhadas para impedir que ocorram perdas, deveriam
estar voltadas à correção e/ou prevenção desses eventos.
Assim, o controle de acidentes graves ou de incidentes com alto potencial de
perda, poderiam ser mais efetivos.
Além disso, o risco de acontecer um acidente com lesões graves se torna cada
vez menor, pois este deve tornar-se cada vez mais um evento raro.
MODELO CAUSAL DE PERDAS
A ocorrência de um acidente ou incidente raramente é ocasionado apenas por
um fator, mas sim por um conjunto de eventos que acabam levando a uma
perda.
O tipo e o grau dessas perdas variam de acordo com a gravidade de seus efei-
tos, que poderão ser insignificantes ou catastróficos, gerando custos para a em-
presa.
Visando alcançar a menor quantidade possível de perdas, faz-se necessário conhe-
cermos as causas que as geram, e, conseqüentemente, tentar evitá-las.
Usaremos então, o Modelo Causal de Perdas abaixo, para exemplificar a se-
qüência em que um acidente ou incidente pode acontecer.
Falta de controle
A falta de controle é o princípio da seqüência de fatores causais que originam
um acidente, que dependendo de sua gravidade, pode gerar poucas ou muitas
perdas.
Por isso, o controle é uma das funções essenciais em uma administração efeti-
va, não importando o segmento que ela tiver.
Um bom administrador deve utilizar-se sempre de planejamento, organização,
direção e controle de suas principais funções.
Ele deve conhecer os padrões, planejar e organizar o trabalho, de modo a satis-
fazê-los e guiar seu grupo de trabalho na satisfação e cumprimento desses pa-
drões.
Avaliar seu próprio desempenho e o dos outros, avaliar os resultados e as ne-
cessidades e corrigir de forma construtiva o desempenho das mesmas.

As razões mais comuns para que ocorram a falta de controle são:
Um programa inadequado
É o desenvolvimento de um programa com quantidades insuficientes de ativi-
dades, que variam de acordo com a extensão, a natureza e o segmento da em-
presa.
Padrões inadequados do programa
É a formulação dos padrões de maneira pouco específica, pouco clara e/ou ní-
vel pouco elevado, não proporcionando às pessoas conhecerem o que é espe-
rado delas e nem permitem uma medição significativa do grau de cumprimento
dos padrões.
Cumprimento inadequado dos padrões.
É uma das origens da falta de controle, sendo uma das razões do fracasso no
controle de perdas derivadas dos acidentes.
Causas básicas
As causas básicas são as razões de ocorrerem os atos e condições abaixo do
padrão.
Também são chamadas de causas raízes, causas reais, causas indiretas, cau-
sas fundamentais ou de contribuição de um acidente ou incidente.
Geralmente são bem evidentes, mas para se ter um controle administrativo efi-
ciente, faz-se necessário um pouco mais de investigação sobre elas.
Com este conhecimento pode-se explicar porque as pessoas cometem práticas
abaixo dos padrões e porque essas condições existem.
É importante considerarmos também, duas categorias de causas imediatas, os
fatores pessoais e os fatores de trabalho (ambiente de trabalho), que são exem-
plificadas a seguir:
Fatores pessoais
• Capacidade física/fisiológica inadequada;
• Capacidade mental/psicológica inadequada;
• Tensão física/fisiológica;
• Tensão mental/psicológica;
• Falta de conhecimento;
• Falta de habilidade;
• Motivação deficiente.
Fatores de trabalho (ambiente de trabalho)
• Liderança e/ou supervisão inadequada;
• Engenharia inadequada;
• Compra inadequada;
• Manutenção inadequada;
• Ferramentas, equipamentos e materiais inadequados;
• Padrões de trabalho inadequados;
• Uso e desgaste;
• Abuso e maltrato.

Causas imediatas
As causas imediatas são as circunstâncias que precedem imediatamente o con-
tato e que podem ser vistas ou sentidas.
Atualmente, utiliza-se os termos abaixo dos padrões e condições abaixo dos pa-
drões.
As práticas e condições abaixo dos padrões manifestam-se dos seguintes mo-
dos:
Atos ou práticas abaixo dos padrões
• Operar equipamentos sem autorização;
• Não sinalizar ou advertir;
• Falhar ao bloquear/resguardar;
• Operar em velocidade inadequada;
• Tornar os dispositivos de segurança inoperáveis;
• Remover os dispositivos de segurança;
• Usar equipamento defeituoso;
• Usar equipamentos de maneira incorreta;
• Não usar adequadamente o EPI;
• Carregar de maneira incorreta;
• Armazenar de maneira incorreta;
• Levantar objetos de forma incorreta;
• Adotar uma posição inadequada para o trabalho;
• Realizar manutenção de equipamentos em operação;
• Fazer brincadeiras;
• Trabalhar sob a influência de álcool e/ou outras drogas.
Condições abaixo dos padrões
• Proteções e barreiras inadequadas;
• Equipamentos de proteção inadequados ou insuficientes;
• Ferramentas, equipamentos ou materiais defeituosos;
• Espaço restrito ou congestionado;
• Sistemas de advertência inadequados;
• Perigos de explosão e incêndio;
• Ordem e limpeza deficientes, desordem;
• Condições ambientais perigosas: gases, poeira, fumaça, vapores;
• Exposições a ruídos;
• Exposições a radiações;
• Exposições a temperaturas extremas;
• Iluminação excessiva ou inadequada;
• Ventilação inadequada.

Acidente e incidente
Os incidentes são eventos que antecedem as perdas, isto é, são os contatos que
poderiam causar uma lesão ou dano.
Quando se permite que tenham condições abaixo do padrão ou atos abaixo do
padrão, aumentam as chances de ocorrerem incidentes e acidentes.
Essas condições são causas potenciais de acidentes, que provocam os contatos
e trocas de energia que causam danos às pessoas, à propriedade, ao processo
e ao meio ambiente.
Existem os tipos mais comuns de transferência de energia, como listado pela
American Standard Accident Classification Code apresentados abaixo:
Tipos de transferência de energia
• Golpeado contra (correndo em direção a ou tropeçando em);
• Golpeado por (atingido por objeto em movimento);
• Queda para um nível inferior (seja o corpo que caia ou o objeto que caia
e atinja o corpo);
• Queda no mesmo nível (deslizar e cair, inclinar-se);
• Apanhado por (pontos agudos ou cortantes);
• Apanhado em (agarrado, pendurado);
• Apanhado entre (esmagado ou amputado);
• Contato com (eletricidade, calor, frio, radiação, substâncias cáusticas,
substâncias tóxicas, ruídos);
• Sobre-tensão/ sobre-esforço/ sobrecarga.
Perdas
As perdas são os resultados de um acidente, que geram vários tipos de perdas:
às pessoas, à propriedade, aos produtos, ao meio ambiente e aos serviços.
O tipo e o grau dessas perdas dependerá da gravidade de seus efeitos, que po-
dem ser insignificantes ou catastróficos.
Dependerá também das circunstâncias casuais e das ações realizadas para mi-
nimizar as perdas como:
• Cuidar adequadamente dos primeiros socorros e da assistência médica;
• Controlar e combater os incêndios, rápido e efetivamente;
• Reparar de imediato, equipamentos e instalações danificadas;
• Implementar planos de ação de emergência eficientes;
• Reintegrar as pessoas no trabalho, de modo efetivo.
Minimizar os efeitos de uma perda acidental é fazer uso dos aspectos humanos
e econômicos, motivando o controle dos acidentes que dão origem às perdas.
Quando essa prática não é aplicada, aumentam-se as chances de ocorrerem di-
versos tipos de perdas, que ocasionam vários custos à empresa como os exem-
plificados a seguir:

PERDAS NOS ACIDENTES
Tempo do Trabalhador Ferido
Tempo produtivo do trabalhador ferido é perdido e não é reembolsado pelas leis
de inadequação do trabalhador.
Tempo do Companheiro de Trabalho
• Os companheiros de trabalho no local do acidente perdem tempo, assim
como no momento de deslocar o ferido ao ambulatório ou à ambulância;
• Perde-se tempo por lástima ou curiosidade e pela interrupção do trabalho
ao ocorrer a lesão, e mais tarde, ao comentar o caso, contando estórias
similares, trocando opiniões acerca das causas, correndo boatos, etc.;
• Perda de tempo devido a limpeza do lugar, recolhimento de donativos pa-
ra ajudar ao trabalhador e sua família, assistência às audiências, etc.;
• Deve-se incluir também os custos das horas extras dos outros trabalhado-
res que têm que cobrir o trabalho do companheiro ferido, e o tempo gasto
pelo pessoal de Segurança em relação ao acidente.
Tempo do Supervisor
• O tempo do supervisor que se soma ao acidente inclui:
• Assistência ao trabalhador ferido;
• Investigar a causa do acidente, investigação inicial, acompanhamento,
pesquisa sobre como prevenir a repetição, etc;
• Planejar a continuação do trabalho, obter material novo, reprogramar;
• Selecionar e treinar novos trabalhadores, incluindo a solicitação de
candidatos ao posto, suas avaliações, treinamento do empregado novo ou
transferido;
• Preparar o relatório do acidente, relatório de lesões; relatório de danos à
propriedade, relatório de incidentes, relatórios das anomalias, dos aciden-
tes de veículos, etc;
• Participar das audiências sobre o acidente.
Perdas Gerais
• Perde-se tempo de produção devido ao transtorno, choque, ou distintas
manifestações de trabalhadores, baixa de rendimento e pelos comentá-
rios;
• Produzem-se perdas como resultado das paradas de máquinas, veículos,
plantas, instalações, que podem ser temporárias ou de longo prazo e afe-
tar equipamentos e cronogramas relacionados;
• A produtividade do trabalhador ferido é freqüentemente reduzida após o
retorno ao trabalho, devido às restrições de trabalho, à redução de sua e-
ficiência, aos impedimentos físicos, às muletas, gessos, etc;
• A perda de novos negócios e de prestígio, publicações negativas, proble-
mas na obtenção de novas contratações, são perdas típicas do caso;
• Surgem gastos adicionais legais devido a processos judiciais com relação
aos benefícios de indenizações, demandas de responsabilidade civil, que
requerem contratação de serviços legais, além dos gastos com agentes de
seguro que estão incluídos nos custos diretos;
• Os custos podem aumentar devido às reservas de seguro e aos itens que
aumentam os impostos e que correspondem, respectivamente, às peque-

nas porcentagens anuais de perdas brutas, assim como os impostos ba-
seados nos valores em dólares das perdas que estão amarradas as reser-
vas;
• Devem incluir itens variados adicionais, que podem ser específicos para
certas operações e que são apropriados para casos específicos de aciden-
te;
• Perdas de propriedade;
• Gastos no fornecimento de equipamentos e recursos de emergência;
• Custo de equipamentos e materiais, como conseqüência da recuperação
ou restauração devido ao uso acima do normal;
• Custo de material para reparo e peças de reposição;
• Custo de tempo de reparo e de substituição de equipamentos em termos
de perda de produtividade e atraso na manutenção planejada de outros
equipamentos;
• Custo de ações corretivas que não sejam as de reparo;
• Perdas pela reposição de partes sobressalentes em estoque para os
equipamentos destruídos;
• Custos proporcionais de equipamentos de resgate e de emergência;
• Perda de produção durante o período de recuperação do empregado, in-
vestigação, limpeza, reparo e certificação.
Outras Perdas
• Penalidades, multas, citações por embargo, etc.

O ICEBERG DOS CUSTOS
PRODUZIDOS PELOS ACIDENTES
O cálculo dos custos das perdas devido a acidentes, somente em termos de le-
sões e doenças ocupacionais contemplará apenas uma fração dos custos identi-
ficáveis.
Os acidentes custam dinheiro, se as pessoas se ferem ou não, e os custos com
as lesões ou doenças são uma parte relativamente pequena dos custos totais.
O Iceberg abaixo ilustra a melhor informação disponível sobre esses custos, que
estão muito além dos custos com os primeiros socorros.
CUSTOS DOCUMENTADOS DE DANOS À PROPRIEDADE
• Danos a estruturas;
• Danos a equipamentos e ferramentas;
• Danos a produtos e materiais;
• Interrupções e atrasos de produção;
• Custos legais;
• Despesas com equipamentos e provisões de emergência;
• Aluguel de equipamentos de substituição.
CUSTOS VARIADOS
• Tempo de investigação;
• Salários pagos por perda de tempo;
• Custos de contratar e/ou preparar pessoal de substituição;
• Horas extras;
• Tempo extra de supervisão;
• Tempo de andamento administrativos;
• Menor produção do trabalhador acidentado após retorno;
• Perda de prestígio e de possibilidades de fazer negócios.

CAT – COMUNICAÇÃO DE ACIDENTE DO TRABALHO
Na ocorrência do acidente de trabalho o empregado deve levar o fato ao conhe-
cimento da empresa. Esta por sua vez deve comunicar o fato à Previdência Social
através da CAT (Comunicação de Acidente do Trabalho).
A comunicação gera o processo administrativo com a finalidade de proteger o
empregado, que apurará as causas e conseqüências do fato, liberando o benefí-
cio adequado ao acidentado.
A empresa deverá comunicar o acidente do trabalho à Previdência Social até o 1o
dia útil da ocorrência e, em caso de morte, de imediato, à autoridade competen-
te, sob pena de multa.
As CAT’s são documentos úteis para se conhecer a história dos acidentes na em-
presa. As informações das CAT’s permitem, por exemplo, selecionar os acidentes
por ordem de importância, de tipo, de gravidade da lesão ou localizá-los no tem-
po, além de possibilitar o resgate das atas da CIPA com as investigações e infor-
mações complementares referentes aos acidentes.
RELATÓRIOS DE ACIDENTES
A empresa deverá elaborar relatório de investigação e análise de acidente, condu-
zido e assinado pelo SESMT e a CIPA, com todo detalhamento necessário ao per-
feito entendimento da ocorrência, contendo: informações da qualificação do
acidentado; descrições do ambiente e dos fatos da ocorrência; entrevistas com o
acidentado, quando possível; entrevistas com testemunhas e entrevistas com ou-
tros empregados; descrições dos métodos e processos, dos procedimentos de tra-
balho prescritos, da habitualidade e práticas regularmente adotadas, dos
equipamentos ou sistemas de proteção coletiva adotados e dos equipamentos de
proteção individuais. Devem, sobretudo, propor medidas a serem tomadas pela
empresa a fim de que acidentes em condições semelhantes não mais ocorram.
Convém lembrar que, no caso de acidente com trabalhador de prestadora de ser-
viço, teremos um caso especial: o ambiente de trabalho geralmente é da conces-
sionária e o trabalhador é da contratada. Nesta situação há a responsabilidade
solidária que envolve contratante e contratada e então ambas devem elaborar o
relatório de análise de acidente do trabalho, realizar reunião extraordinária da CI-
PA, adotar medidas preventivas, etc.
Ainda, com relação a esse aspecto, os responsáveis pela empresa onde tenha o-
corrido o acidente, devem ser orientados a darem ampla divulgação, no âmbito
da empresa, para ciência dos empregados, sobre as circunstâncias que contribuí-
ram para aquele fato, sobre o estado de saúde das vítimas do acidente, as medi-
das adotadas pela empresa para que acidente daquela natureza não mais se
repita, conscientizando o empregador ou preposto sobre as vantagens de se aler-
tar os seus empregados sobre os riscos da atividade e sobre as conseqüências do
acidente. Essa conduta estimula a seriedade e compromisso da empresa, junto
aos seus empregados, para atendimento do acidentado e correção das irregulari-
dades relativas às medidas de controle dos riscos.

RESPONSABILIDADE CIVIL E
CRIMINAL NO ACIDENTE DO TRABALHO
No que tange a responsabilidade civil e criminal no acidente de trabalho não se
pretende despertar para os cuidados para com a segurança apenas porque há o
risco de uma penalização ao infrator, mas que se tenha essa obrigação porque
se está lidando com o homem, com o cidadão que deve ter seus direitos indivi-
duais respeitados.
Cada trabalhador deve ser exemplo no trato dessa questão, zelando não só pela
sua saúde física e mental, mas também pela de seus colegas, pautando por ati-
tudes prevencionistas, que considerem o homem, na prática, como o "verdadei-
ro patrimônio" da empresa.
O legislador, ao definir as conseqüências aos responsáveis pelo acidente do tra-
balho, não teve outro intuito senão o de impor a obrigação de exercer as ativi-
dades com o senso de responsabilidade mínima para não expor integridade
física e mental do próprio trabalhador e daqueles que o cercam.
Inicialmente, será feita uma abordagem genérica dos tipos de responsabilidade,
destacando-se conceitos gerais, com breve noção da responsabilidade trabalhis-
ta, para, na seqüência, aprofundar aspectos sobre a responsabilidade civil e
criminal.
Responsabilidade acidentária
Nos termos da Lei Nº 9.032, de 29/04/95, para fins do custeio das despesas
decorrentes do acidente do trabalho, o empregador deve efetuar, mensalmente,
uma contribuição de:
• 1% (um por cento) sobre o valor da folha de pagamento, para as empre-
sas em cuja atividade preponderante, seja considerado risco leve;
• 2% (dois por cento) para as empresas em cuja atividade preponderante,
seja considerado risco médio;
• 3% (três por cento) para as empresas em cuja atividade preponderante,
seja considerado risco grave.
O Ministério do Trabalho e da Previdência Social poderá alterar estes percentu-
ais, com base nas estatísticas de acidentes do trabalho, apuradas em inspeção,
o enquadramento de empresas para efeito da contribuição, a fim de estimular
investimentos em prevenção de acidentes.
Em tese, o empregador pode ser tanto beneficiado como penalizado, financei-
ramente, de acordo com os critérios aplicados aos índices de acidentes ocorri-
dos na respectiva empresa; esta opção é do legislador (apenamento
pecuniário). No passado, foram relatados casos de acidentes que eram "escon-
didos" como forma de obtenção imediata deste tipo de benefício, gerando por
vários anos mudanças na legislação agora retomada.
A omissão desses indicadores, nesse sentido, pode gerar responsabilidade ad-
ministrativa, trabalhista e até penal para todos os envolvidos.

PREVISÃO CONSTITUCIONAL
Art. 7º- São direitos dos trabalhadores urbanos e rurais, além de outros que vi-
sem à melhoria de sua condição social:
XXII- redução dos riscos inerentes ao trabalho, por meios de normas de saúde,
higiene e segurança;
O seguro contra acidentes de trabalho, a cargo do empregador sem excluir a in-
denização a que este está obrigado, quando incorrer em dolo ou culpa.
CONVENÇAO INTERNACIONAL
A Organização Internacional do Trabalho – OIT exerce sua atividade normativa
por meio de convenções e recomendações.
As convenções são instrumentos de maior hierarquia e eficácia jurídica, posto
que devem ser necessariamente ratificadas pelos Estados Membros; assim sen-
do, torna-se fonte formal do direito e tem caráter de norma constitucional, isto é
de tratados leis.
As recomendações já não são obrigatórias como as convenções, apresentando
aos Estados propostas como sugestão, inspiração ou modelo, podendo ser fonte
de recursos para elaboração de normas ou de posicionamento sobre assuntos
ainda não pacificados.
Convenção nº 161 da O I T
Aprovada em 1985, foi ratificada pelo Brasil e promulgada pelo decreto nº 127
de 22 de maio de 1991. Trata dos serviços de saúde no trabalho, de atuação
também preventiva.
Artigo 5º
Sem prejuízo da responsabilidade de cada empregador a respeito da saúde e da
segurança dos trabalhadores que emprega, e tendo na devida conta a necessi-
dade de participação dos trabalhadores em matéria de segurança e saúde no
trabalho, os serviços de saúde no trabalho devem assegurar as funções, dentre
as seguintes, que sejam adequadas e ajustadas aos riscos da empresa com re-
lação à saúde no trabalho:
• Identificar e avaliar os riscos para a saúde, presentes nos locais de traba-
lho;
• Vigiar os fatores do meio de trabalho e as práticas de trabalho que pos-
sam afetar a saúde dos trabalhadores, inclusive as instalações sanitárias,
as cantinas e as áreas de habitação, sempre que esses equipamentos se-
jam fornecidos pelo empregador;
• Prestar assessoria quanto ao planejamento e a organização do trabalho,
inclusive sobre a concepção dos locais de trabalho, a escolha, a manu-
tenção e o estado das máquinas e dos equipamentos, bem como, sobre o
material utilizado no trabalho;
• Participar da elaboração de programas de melhoria das práticas de traba-
lho, bem como dos testes e da avaliação de novos equipamentos no que
concerne aos aspectos da saúde;
• Prestar assessoria nas áreas da saúde, da segurança e da higiene no
trabalho, da ergonomia e, também, no que concerne aos equipamentos
de proteção individual e coletiva;

• Acompanhar a saúde dos trabalhadores em relação com o trabalho;
• Promover a adaptação do trabalho aos trabalhadores;
• Contribuir para as medidas de readaptação profissional;
• Colaborar na difusão da informação, na formação e na educação nas á-
reas da saúde e da higiene no trabalho, bem como da ergonomia;
• Organizar serviços de primeiros socorros e de emergência;
• Participar da análise de acidentes do trabalho e das doenças profissio-
nais.
RESPONSABILIDADE
Definição
Oriundo do verbo latino “respondere”, o termo responsabilidade em sentido ge-
ral, exprime a obrigação de responder por alguma coisa.
Socorrendo-nos do Dicionário Jurídico da Academia Brasileira de Letras Jurídi-
cas, vemos que este apresenta, no que se refere à responsabilidade, o seguinte
verbete:
"RESPONSABILIDADE. S. f. (Lat., de respondere, na acep. de assegurar, afian-
çar.) Dir. Obr. Obrigação, por parte de alguém, de responder por alguma coisa
resultante de negócio jurídico ou de ato ilícito. OBS. A diferença entre respon-
sabilidade civil e criminal está em que essa impõe o cumprimento da pena es-
tabelecida em lei, enquanto aquela acarreta a indenização do dano causado".
A responsabilidade revela o dever jurídico, em que se coloca a pessoa, seja em
virtude de contrato, seja em face de fato ou omissão, que lhe seja imputado,
para satisfazer a prestação convencionada ou para suportar as sanções legais,
que lhe são impostas.
Dessa forma, onde houver a obrigação de dar, fazer ou não fazer alguma coisa,
de ressarcir danos, de suportar sanções legais ou penalidades, há a responsabi-
lidade, em virtude da qual se exige a satisfação ou o cumprimento da obrigação
ou da sanção.
Etimologicamente, o termo responsabilidade exprime a qualidade de ser res-
ponsável, a condição de responder, podendo ser empregado em todo pensa-
mento ou idéia, onde se queira determinar a obrigação, o encargo, o dever, a
imposição de ser feita ou cumprida alguma coisa.
Responsabilidade Trabalhista
A matéria é regulada pelas Leis Trabalhistas em vigor e legislação extravagante.
Resulta das relações com os empregados e trabalhadores que compreendem:
direito ao trabalho, remuneração, férias, descanso semanal e indenizações, in-
clusive, aquelas resultantes de acidentes que prejudicam a integridade física do
trabalhador.
O profissional só assume esse tipo de responsabilidade quando contratar em-
pregados, pessoalmente ou através de seu representante ou representante de
sua empresa.
Por lei, a empresa é responsável pela adoção e uso das medidas coletivas e in-
dividuais de proteção e segurança da saúde do trabalhador, devendo prestar in-
formações pormenorizadas sobre os riscos da operação a executar e do produto

a manipular, cabendo-lhe, ainda, (art. 157 da CLT) cumprir e fazer cumprir as
normas de segurança e medicina do trabalho; e instruir os empregados, através
de ordens de serviço, quanto às precauções a tomar no sentido de evitar aci-
dentes do trabalho ou doenças ocupacionais. Devendo inclusive punir o empre-
gado que, sem justificativa, recusar-se a observar as referidas ordens de serviço
e a usar os equipamentos de proteção individual fornecidos pela empresa (art.
158 da CLT).
Responsabilidade Civil
Os princípios jurídicos em que se funda a responsabilidade civil, para efeito de
reparação do dano injustamente causado, provém do Direito Romano: “nemi-
nem laedere”, que significa “não lesar a ninguém”.
Esta responsabilidade é, propriamente, contratual distinguindo-se, por isso, da
responsabilidade fundada no ato ilícito, uma vez que decorre da apuração do
fato que estabelecerá a pena imposta ao agente ou responsável pela prática do
ato ilícito.
A todo instante surge o problema da responsabilidade civil, pois a cada atenta-
do sofrido pela pessoa, relativamente no que concerne à sua honra, moral ou
ao seu patrimônio, constitui-se um desequilíbrio onde se torna imprescindível
invocar-se o instituto da responsabilidade civil a fim de restabelecer o “status
quo ante” (devolver ao estado em que se encontrava antes da ocorrência do ato
ilícito).
A fonte geradora da responsabilidade civil é justamente o interesse em se resta-
belecer o equilíbrio violado pelo dano, em conseqüência de ato ilícito ou lícito
provocado pelo agente, isto é, atos que por provocarem danos à lei, resumem-
se em responsabilidade para o agente.
A obrigação de indenizar, fundada na responsabilidade civil, equilibra a situa-
ção anterior e posterior ao dano sofrido pela vítima, por meio do ressarcimento.
Dessa forma, o instituto da responsabilidade civil tem duas funções primordiais:
garantir o direito do lesado à segurança; e servir como sanção civil, de natureza
compensatória, mediante a reparação do dano causado a outrem.
A responsabilidade civil, para ser caracterizada, impõe a ocorrência de 03 (três)
fatos ou circunstâncias, indispensáveis simultaneamente, sem os quais não há
como se falar na aplicação desta sanção.
Esses pressupostos são os seguintes:
• Ação ou omissão;
• Dano;
• Elo de causalidade entre ação/omissão e dano.
Para que alguém seja responsabilizado civilmente por um dano, é preciso que al-
gum ato tenha sido praticado ou deixado de praticar, seja pelo próprio agente ou
por pessoa de que ele seja responsável. É necessário, portanto, a ocorrência de
um ato humano do próprio responsável ou de um terceiro.
É óbvio, é imprescindível que se tenha á prova do elo de causalidade entre o
dano e a ação/omissão, pois se há um dano, mas este se deu, por exemplo, em

função de culpa exclusiva da vítima, não há como se responsabilizar o réu, isto
é a vitima.
Afasta-se, de logo, a responsabilidade por danos causados em função de caso
fortuito (algo que não poderia ser previsto) ou força maior (algo que, mesmo
que pudesse ser previsto, seria inevitável).
Não há como se responsabilizar civilmente uma pessoa, sem a prova real e
concreta de uma lesão certa a determinado bem ou interesse jurídico.
Podemos dividir a responsabilidade civil em duas, sendo uma responsabilidade
civil objetiva e outra responsabilidade civil subjetiva, as quais trataremos a se-
guir.
Responsabilidade civil subjetiva
A responsabilidade civil subjetiva é a decorrente de dano causado diretamente
pela pessoa obrigada a reparar, em função de ato doloso ou culposo se indaga
a respeito de:
• DOLO - A ação ou omissão voluntária;
• CULPA - Decorre de ato de negligência, imprudência ou imperícia.
• Negligência - É a omissão voluntária de diligência ou cuidado, falta ou
demora no prevenir ou obstar um dano.
• Imprudência - É a atuação intempestiva e irrefletida. Consiste em praticar
uma ação sem as necessárias precauções, isto é, agir com precipitação,
inconsideração, ou inconstância.
• Imperícia - É a falta de especial, habilidade, ou experiência ou de previ-
são no exercício de determinada função, profissão, arte ou ofício.
Quanto à culpa, pode ela ser caracterizada como:
• "Culpa in eligendo" - origina-se da má escolha do preposto (exemplo:
eletricista contratado sem a mínima qualificação necessária, provocando
um acidente que lesiona colega de trabalho que o auxiliava);
• "Culpa in vigilando" - que é a ausência de fiscalização por parte do em-
pregador, tanto em relação aos prepostos ou empregados, quanto em re-
lação à coisa (exemplo: empregado conduz veículo da empresa sem
freios e colide com outro veículo provocando lesões corporais generaliza-
das nos envolvidos);
• "Culpa in comitendo" - prática de ato positivo que resulta em dano - ato
imprudente ou ato imperito;
• "Culpa in omitendo" - ato negativo ou omissão - o agente negligencia com
as cautelas recomendadas, deixando de praticar os atos impeditivos à o-
corrência do ato danoso - por dolo ou culpa - negligência;
• "Culpa in custodiendo" - falta de cautela ou atenção.
Em outras palavras, a responsabilidade civil subjetiva implica necessariamente
a inclusão de um quarto pressuposto caracterizador, decorrendo, portanto, da
conjugação dos seguintes elementos:
• Ação ou omissão;
• Dano;
• Elo de causalidade entre ação/omissão e dano;
• O dolo ou culpa do agente causador.

Esta culpa, por ter natureza civil, se caracterizará quando o agente causador do
dano atuar com negligência ou imprudência conforme cediço doutrinariamente,
através da interpretação da primeira parte do art. 186 do Código Civil.
Art. 186. Aquele que, por ação ou omissão voluntária, negligência ou impru-
dência, violar direito e causar dano a outrem, ainda que exclusivamente moral,
comete ato ilícito.
Do referido dispositivo normativo acima transcrito, verificamos que a obrigação
de indenizar (reparar o dano) é a conseqüência juridicamente lógica do ato ilíci-
to, conforme dispõe também os arts. 927 a 943 do Código Civil, constante de
seu Título IX - Da Responsabilidade Civil, no Capitulo I - Da Obrigação de Inde-
nizar.
Assim sendo temos caracterizado de forma clara a obrigação da empresa de re-
parar o dano causado ao empregado quando este por ação ou omissão causar
dano a um dos seus empregados.
Responsabilidade objetiva
A lei define a responsabilidade de determinada pessoa (física ou jurídica) diante
da ocorrência de certos fatos, onde a prova do nexo causal entre o FATO LESI-
VO E OS DANOS VERIFICADOS já é suficiente para obrigar à reparação dos da-
nos sofridos pela vítima, independentemente de ter ou não havido culpa do
agente que praticou ou provocou o evento danoso. A responsabilidade objetiva
é regrada, a nível constitucional, pelo do artigo 37 parágrafo 6º da Constituição
Federal que dispõe:
"As pessoas jurídicas de direito público e as de direito privado prestadoras de
serviços públicos responderão pelos danos que seus agentes, nessa qualidade,
causarem a terceiros, assegurado o direito de regresso contra os responsáveis
nos casos de dolo ou culpa".
Temos ainda numerosas disposições contidas em leis que afastam a responsa-
bilidade subjetiva do diploma civil e consagram a responsabilidade civil objeti-
va, tais como, art. 21 XXIII, “C” da CF/88, serviços em instalações nucleares e
art. 225, §3º da CF/88, danos ao meio ambiente.
Em matéria de acidente do trabalho, entende-se que a Lei 6367, de 19 de ou-
tubro de 1976, se fundou no risco profissional e a reparação dos danos causa-
dos aos trabalhadores passou a se fazer independentemente da verificação da
culpa.
Temos ainda em nosso ordenamento jurídico, isto é no Código Civil, os seguin-
tes artigos:
Da Obrigação de Indenizar
Art. 927. Aquele que, por ato ilícito (arts. 186 e 187), causar dano a outrem,
fica obrigado a repará-lo.
Parágrafo único. Haverá obrigação de reparar o dano, independentemente de
culpa, nos casos especificados em lei, ou quando a atividade normalmente de-
senvolvida pelo autor do dano implicar, por sua natureza, risco para os direitos
de outrem.

Art. 932. São também responsáveis pela reparação civil:
I. os pais...
II. o tutor...
III. o empregador ou comitente, por seus empregados, serviçais e prepostos,
no exercício do trabalho que lhes competir, ou em razão dele;
IV. Art. 933. As pessoas indicadas nos incisos I a V do artigo antecedente, a-
inda que não haja culpa de sua parte, responderão pelos atos praticados
pelos terceiros ali referidos.
V. Art. 935. A responsabilidade civil é independente da criminal, não se po-
dendo questionar mais sobre a existência do fato, ou sobre quem seja o
seu autor, quando estas questões se acharem decididas no juízo criminal.
A responsabilidade de indenizar
• Pode ser da Pessoa Física ou Pessoa Jurídica (através de ato de seus
agentes ou prepostos);
Considera-se culpa presumida do empregador, no caso de ato danoso cometido
pelo preposto.
Dada a culpa presumida do empregador, pelo ato danoso praticado pelo seu
preposto, que o obriga a responder pela reparação dos danos sofridos por ter-
ceiros, a lei ressalva ao empregador o direito de regresso contra seu preposto,
visando ressarcir-se do que pagou.
Se tiver mais de um autor responsável pelo acidente, todos responderão solida-
riamente.
A Súmula no 341, do STF (Supremo Tribunal Federal), define:
"presumida a culpa do patrão ou comitente pelo ato culposo do empregado ou
preposto" e que: "a obrigação de reparar os danos causados, pode ser solidária,
envolvendo a empresa contratante e a empresa contratada para a prestação de
serviços, quer na qualidade de empreiteira ou de sub-empreiteira".
Obrigações devidas quando do acidente
1. No caso de lesão corporal (ferimento ou ofensa à saúde) sem conseqüên-
cia para a capacidade laborativa:
• Indenização das despesas do tratamento;
• Indenização dos danos emergentes (= danos efetivos sofridos) e lucros
cessantes (= ganhos que a vítima deixou de lucrar razoavelmente) até o
fim da convalescença;
• Multa no grau médio da pena criminal correspondente.
Esses valores serão devidos em dobro se o ferimento resultar aleijamento ou de-
formidade permanente. O aleijamento refere-se, por exemplo, à perda de um
membro, ou acarrete perda de movimentos ou de um dos sentidos. A deformi-
dade refere-se ao dano estético que cause, efetivamente, má impressão que en-
feie a vítima, podendo acarretar até conseqüências morais, embora o que se
indeniza em dobro é o dano material.

2. No caso de lesão corporal com conseqüência para a capacidade laborativa:
• Indenização das despesas do tratamento;
• Indenização dos danos emergentes e lucros cessantes até o fim da con-
valescença;
• Multa no grau médio da pena criminal correspondente;
• Pensão correspondente aos ganhos laborais para o qual a pessoa ficou
inabilitada, ou à depreciação acarretada nos ganhos laborais.
A lei trata de inabilitação para o trabalho ou redução da capacidade laborativa
da vítima.
Os valores relativos às alíneas a) e b) serão devidos em dobro, se o ferimento
resultar aleijamento ou deformidade permanente.
3. No caso de Morte
• Despesas com tratamento da vítima;
• Funeral;
• Luto da família;
• Indenização à família da vítima (em forma de prestação alimentar, mês
a mês, ou de um valor, a título de capital, que gere rendimentos corres-
pondentes ao ganho mensal da vítima).
Prazo prescricional
Por ser uma ação pessoal, o prazo para a propositura da ação indenizatória é
de 20 (vinte) anos, que, no caso, conta-se a partir da ocorrência do acidente ou
da doença profissional equiparadas ao acidente do trabalho. Essa prescrição
não corre contra os menores de 16 anos, os loucos de todos os gêneros e os
ausentes (assim declarados por ato do juiz).
Responsabilidade Criminal ou Penal
Expressão também utilizada na linguagem jurídica é aquela responsabilidade
imposta pelo preceito de Direito Penal, como sanção à prática de fato delituoso.
Advém de (atos) ações e omissões das pessoas que, ao contrariarem as normas
do Direito, atentam contra os bens mais importantes da vida social, resultando
em ilícito penal.
Procurando proteger os bens invioláveis da prática desses atos, o Estado
estabelece sanções que envolvem as penas e as medidas de segurança.
Na responsabilidade penal exige-se que o comportamento humano seja antiju-
rídico e reprovável, isto é, o agente infrator tem que possuir a capacidade de
entender o caráter ilícito do ato ou de determinar-se de acordo com esse enten-
dimento, exigindo-se ainda desse agente infrator uma conduta diversa da reali-
zada.
A responsabilidade penal abrange uma área bastante restrita, haja vista que o
crime só pode ser passível de ser praticado por pessoas físicas e jamais pelas
pessoas jurídicas seja de caráter público ou privado, por serem consideradas
abstratas.

Responsabilidade quando da ocorrência do acidente
A. Morte do acidentado
Fundamento legal
O artigo 121, parágrafo terceiro, do Código Penal, define o crime de homicídio
culposo, no qual se compreende, também, a hipótese da morte provocada pelo
acidente do trabalho. Logo, no acidente do trabalho, a culpa pela morte do tra-
balhador pode ser imputada à chefia imediata ou mediata ou a qualquer pre-
posto, ou ainda a qualquer colega de trabalho, que tenham, por imprudência,
imperícia ou negligência, contribuído na eclosão do evento morte.
A culpa decorre não da vontade do agente em causar o evento morte, mas de
ato seu de negligência, ou imprudência, ou imperícia. Assim, a não observância
de uma norma técnica na realização de um trabalho, decorrendo, em conse-
qüência, da morte de um empregado (ou terceiro), os responsáveis podem ser
penalizados. Ainda que no acidente tenha havido culpa recíproca (da vítima e
da chefia, por exemplo), isto não exclui a responsabilidade daquele que tenha
contribuído para o fato, tenha ou não sido atingido pelo acidente. Assim, mes-
mo na hipótese do acidente provocar a morte do empregado e ferimentos em
quem contribuiu para a morte do colega, este responderá pelo evento fatal.
Tratando mais especificamente do nosso tema‚ importante salientar que a não
observância das Normas Regulamentadoras do Capítulo V, Título II, da Consoli-
dação das Leis Trabalhistas, relativas à Segurança e Medicina do Trabalho,
provocando, em decorrência, acidente do trabalho com vítima fatal, há violação
à lei penal, sujeitando os responsáveis às penalidades abaixo especificadas.
Pena
Detenção de um a três anos.
Aumento da pena
A pena é aumentada de um terço, se o crime resulta de inobservância de regra
técnica de profissão, arte ou ofício, ou se o agente deixar de prestar imediato
socorro à vítima, não procura diminuir as conseqüências do seu ato, ou foge
para evitar prisão em flagrante. Assim, se um engenheiro eletricista descuida de
norma técnica e, por isso, ocorre o acidente com vítima, a pena é agravada
conforme especificado.
Requisitos
Exige-se a conduta culposa do agente, além de que haja o resultado concreto (a
morte da vítima).
B. LESÃO CORPORAL CULPOSA
Fundamento legal
Antes, é necessário esclarecer que a lesão corporal compreende a ofensa à in-
tegridade corporal ou à saúde, isto é, constitui-se na agressão à integridade físi-
ca ou psíquica do ser humano.
É culposa a lesão corporal decorrente de imprudência, negligência ou imperícia
do agente.

Esse delito está previsto no artigo 129, do Código Penal, sendo a modalidade
culposa descrita no parágrafo sexto.
Pena
Detenção de dois meses a um ano, não importando a gravidade da lesão corpo-
ral.
Aumento da pena
A pena aumenta um terço se a lesão culposa resultar de inobservância de regra
técnica, arte ou ofício, ou se o agente deixar de prestar imediato socorro à víti-
ma, não procura diminuir as conseqüências do seu ato, ou foge para evitar pri-
são em flagrante.
Requisitos
Exige-se, tal como no caso do homicídio culposo, a conduta culposa do agente,
ou seja, que o comportamento positivo (prática de ato) ou negativo (omissão de
ato) seja o causador do acidente, do qual resulta lesão corporal.
C. PERIGO PARA A VIDA OU SAÚDE DO EMPREGADO.
Fundamento legal
Está previsto no artigo 132 do Código Penal, que prescreve: "Expor a vida ou a
saúde de outrem a perigo direto e iminente”. A exposição de motivos do Código
Penal cita, como exemplo, o caso do empregador que, para poupar-se ao dis-
pêndio com medidas técnicas de prudência, na execução de obra, expõe o ope-
rário ao risco de grave acidente.
O artigo 190 da Constituição do Estado de São Paulo prescreveu: "O transporte
de trabalhadores urbanos e rurais devem ser feito por ônibus, atendidas as
normas de segurança estabelecidas em lei."
São exemplos, também capitulados nesse dispositivo: a exposição do emprega-
do a substâncias tóxicas, a exposição do empregado a máquinas perigosas sem
proteção, obrigar que empregado menor execute atividades de risco proibidas
por lei, etc.
Aqui não se fala em culpa, mas em dolo. O empregador deixa de oferecer as
condições de segurança por descaso na tomada de medidas de prevenção. As-
sim age por vontade, não de causar o acidente, mas de economizar recursos
com os dispêndios de segurança para os empregados, assumindo os riscos de
expor os mesmos a grave perigo. Esse tipo de crime é considerado subsidiário,
pois, se consumar o resultado mais gravoso (acidente do trabalho com morte ou
lesão corporal) o agente responderá por homicídio ou lesão corporal (e não
mais pela exposição de outrem a periclitação de vida ou saúde).
Pena
Detenção de três meses a um ano, se o fato não constituir crime mais grave.
Requisitos
Exige conduta dolosa do agente e o perigo deve ser concreto (direto e iminente).

QUEM PODE SER RESPONSABILIZADO CRIMINALMENTE
Pode ser a chefia imediata ou a chefia mediata do empregado acidentado, ou
mesmo o colega de trabalho e também, os responsáveis pela segurança do aci-
dentado. Nada impede que haja a co-autoria. Assim, por exemplo, se a Gerên-
cia determina que um trabalho específico seja feito sob condições totalmente
inadequadas, no que se refere ao aspecto de segurança, sendo essa posição ra-
tificada pelas chefias intermediárias, resultando, daí, acidente do trabalho com
vítima, todos os culpados estarão sujeitos a responder pelo dano causado.
RELAÇÃO ENTRE A RESPONSABILIDADE CIVIL E A CRIMINAL
A responsabilidade civil independe da criminal.
Todavia, a sentença penal condenatória (na esfera criminal) torna indiscutível a
responsabilidade reparatória civil (na esfera cível).
A sentença absolutória na esfera criminal, com trânsito em julgado, faz coisa
julgada no cível, não permitindo que se postule a reparação civil, somente se:
• Negar a existência do fato (fato ocorrido não é crime) ou a sua autoria (o
autor do crime não é a pessoa que foi processada);
• Reconhecer a legítima defesa, ou o estado de necessidade, ou o estrito
cumprimento do dever legal, ou o exercício regular do direito.
Logo, a sentença absolutória na esfera criminal, por falta ou insuficiência das
provas, que não permitam imputar o crime à pessoa acusada, não afasta o di-
reito da vítima ou seus familiares exigirem a reparação civil (patrimonial) dos
danos, ajuizando ação contra o possível causador do dano.
CASOS DE ACIDENTES DE ORIGEM ELÉTRICA
Acidentes Geração
1º CASO
Descrição do acidente
O empregado estava debruçado sobre a tampa da turbina, realizando reparo em
chave-bóia, utilizada para comandar bomba de drenagem. O empregado retirou
a proteção que envolvia o relé de acionamento, expondo fiações energizadas
com 127 VCA. Ao esticar o braço para concluir o reparo na bóia, veio a tocar
nessa parte energizada, havendo o aterramento elétrico através de seu corpo.
Como estava com o queixo apoiado em estrutura metálica sobre a qual estava
debruçado, sofreu vários espasmos decorrentes do contato elétrico. Soltou-se
sozinho do contato elétrico. Houve lesões decorrentes do choque (queimadura
no braço e boca) e lesão aberta na boca e gengiva.
Causas imediatas
• Exposição de partes energizadas;
Deixar de isolar ou delimitar a área de risco.

Causas básicas
• Falta de supervisão;
• Inexistência de padrões de segurança para essa tarefa;
• Trabalho executado em condições de risco e sem acompanhamento.
2º CASO
Os empregados estavam realizando trabalhos de finalização de montagem de
uma turbina, dentro do poço da turbina. Em dado momento, um empregado
que estava utilizando uma lixadeira sofreu choque elétrico. O contato foi desfei-
to e o acidentado foi socorrido.
Causas imediatas
• Más condições de conservação da ferramenta;
Falta de inspeção preliminar na ferramenta de trabalho.
Causa básicas
• Inexistência de padrões de segurança para a tarefa.
Acidentes Distribuição
1º CASO
O eletricista ao chegar na caixa de medição em área rural, realizar inspeção vi-
sual e constatar que não havia ser vivo no frontal da caixa, tentou abri-la, po-
rém foi atacado por abelhas. Após o ataque verificou que estavam alojadas no
cano dos condutores de entrada na lateral da caixa de medição. Utilizaram o
“fumacê” e concluíram a Inspeção. Quando do término do serviço o eletricista
observou que seu rosto começou inchar e sentiu fortes dores.
Causas imediatas
• Condições ambientais perigosas (animais);
Inspeção incompleta.
Causas básicas
• Equipamento exposto ao tempo;
• Motivação inadequada.
2º CASO
Descrição do acidente:
O eletricista ao subir na escada para efetuar reparos na iluminação pública, re-
cebeu choque elétrico no cabo mensageiro, caindo ao solo. O eletricista foi en-
caminhado ao hospital para exames, sendo constatado apenas um pequeno
corte na cabeça e luxação no pé esquerdo, sendo liberado após algumas horas.

Causas imediatas
• Contato com o cabo mensageiro energizado sem a utilização dos equi-
pamentos de proteção individual pertinente a atividade, (luva isolante de
borracha com luva de proteção).
Causas básicas
• Supervisão inadequada;
• Motivação inadequada;
• Equipamento energizado acidentalmente.
3º CASO
O empregado ao subir na escada para efetuar uma religação no postinho (pin-
guadeira) veio a desprender da base, causando a queda do eletricista bem no
portão do cliente, onde este possui lanças. O eletricista foi levado ao hospital,
onde ocorreu cirurgia e o afastamento.
Causas imediatas
• Não inspecionar o postinho do cliente (Obs.: o acidente teve início no
corte);
Base do postinho do cliente podre.
Causas básicas
• Não cumprimento dos padrões de execução da tarefa;
• Desgaste natural do postinho
4º CASO
A equipe de 15kV, composta por 2 eletricistas, realizava inspeção e medição
preventiva no religador. Posicionaram 2 escadas no poste, uma abaixo do pai-
nel de controle e a outra abaixo da cinta inferior de sustentação do religador.
Solicitaram a autorização ao Centro de Operação (CO) para executar o serviço.
Iniciou a execução das tarefas sacando a proteção terra no painel de controle.
Fecharam as chaves facas "By-Pass" e abriram as chaves facas fonte e carga do
religador esquecendo-se de uma chave faca fonte (lado rua) fechada. Não reali-
zaram o teste de ausência de tensão e não aterraram as chaves verticais fon-
te/carga.
Posicionando-se sobre o suporte de sustentação do religador, com a perna es-
querda encostada em uma das saias das buchas, levou a chave em direção ao
terminal da bucha fonte, lado rua, provocando a abertura de um arco elétrico e
conseqüentemente a condução de corrente elétrica pelo corpo do acidentado
até a panturrilha da perna esquerda a qual estava encostada na saia de uma
das buchas, ficando desfalecido temporariamente, sendo resgatado pelo outro
integrante de turma.

Causas imediatas
• Não cumprimento de procedimentos de abertura de chaves e trabalho em
estrutura desenergizada;
• Não testaram e não aterraram o circuito.
Causas básicas
• Falta de supervisão e planejamento
5º CASO
Uma dupla de eletricistas estava realizando uma ligação provisória secundária
para um show na praça. Rapidamente o eletricista que iria subir pegou a esca-
da extensível e colocando-a no poste. Este pegou seu cinturão e talabarte, o
mesmo já estava de capacete, óculos de segurança, luva de vaqueta. Iniciando
a subida sem esperar o outro eletricista preparar os EPC’s necessários (mantas
de isolamento e lençol de borracha). Chegando próximo ao topo da escada e
frente a rede secundária, amarrou a escada. Pediu para o eletricista de baixo
fornecer a fiação provisória e puxou bruscamente, pois estes estavam enrosca-
dos. Neste momento tocou o cotovelo esquerdo na fase “A” da secundária e a
perna direita no braço de Iluminação Pública, sofrendo fibrilação cardíaca, le-
vando a óbito.
Causas imediatas
• Falta de integração e planejamento entre os integrantes da equipe;
• Posicionamento inadequado da escada, ficando o eletricista com espaço
restrito para o trabalho, desobedecendo a distância de segurança.
Causas básicas
• Não houve supervisão dos trabalhos pelo eletricista posicionado no solo.
6º CASO
Descrição do acidente:
O serralheiro estava executando serviços de soldagem em estruturas metálicas
de edificação civil, com esticadores fixos e fixação de telhas metálicas em uma
construção. Ao manusear uma barra de ferro com 6 metros de comprimento e
de bitola 3/8”, não observou a rede de energia elétrica de alta tensão (13,8
kV), que se encontrava a uma distância legal pela norma, do ponto em que es-
tava executando os serviços, encostou a barra de ferro na fase da calçada, so-
freu choque elétrico e caiu do telhado e veio a falecer.
Causas imediatas
• Houve a falta de atenção do acidentado, em ao manusear a barra de fer-
ro, não ter observado os riscos ao seu redor.

Causas indiretas
• Não houve planejamento da equipe em relação aos serviços a serem exe-
cutados de montagem das estruturas metálicas com relação as condições
existente no local.
7º CASO
A equipe recebeu solicitação de atendimento para realizar ligação nova em
condomínio residencial, um dos eletricistas apoiou a escada na coluna de con-
creto, subiu até o topo da coluna, amarrou-se com talabarte e no momento em
que se posicionava na escada para iniciar o trabalho, a coluna de concreto
quebrou na base, o que fez com que o eletricista também caísse no solo. O ele-
tricista sofreu traumatismo craniano, mas sobreviveu.
Causas imediatas
• Não efetuou o teste de tração na coluna antes de subir para efetuar a li-
gação.
Causas básicas
• Coluna construída em desacordo com o padrão;
• Falha de supervisão (permitir que o eletricista suba sem efetuar o teste de
tração na coluna).
Acidentes Transmissão
1º CASO
A equipe de manutenção de Linhas de Transmissão efetuava a substituição de
cruzetas em regime de linha desenergizada, em uma estrutura, 69 kV. Em dado
momento houve a quebra do topo do poste de concreto fazendo com que os
cabos viessem a tocar na Rede Primária da Distribuição, em cruzamento logo
abaixo, levando 3 eletricistas a sofrerem choque elétrico.
Causas imediatas
• Realizar manutenção (em regime de linha morta) acima de estrutura
energizada, sem as devidas proteções;
• Não “bloquear” o religamento da rede logo abaixo;
• Quebra da ponta do poste.
Causas básicas
• Falta de isolamento ou desenergização da rede de distribuição na área de
possível contato com a linha de transmissão;
• Estrutura comprometida, internamente, pelo tempo.

2º CASO
Descrição do incidente
A equipe de Linhas de Transmissão realizava serviço de substituição de discos de
porcelana da coluna do braço da chave seccionadora da SE. A atividade consistia
na substituição dos isoladores de discos, onde teriam que ser retirados através de
contato físico, ou seja, com as próprias mãos, não sendo permitida a utilização de
nenhum caminhão guindaste para auxílio e nem andaimes isolados, os serviços se-
riam realizados em regime de linha energizada conforme solicitado pela equipe de
manutenção através do pedido inicial, porém os mesmos foram realizados em re-
gime de linha morta, quando os trabalhos foram interrompidos por um Técnico de
Segurança (Obs.: Um dos pólos da seccionadora estava energizado).
Causas imediatas
• Falha de procedimento na execução da tarefa (linha desenergizada);
• Falha na análise da operação;
• Descumprimento da norma interna.
Causas básicas
• Dúbia interpretação pelo técnico operacional responsável do termo regime
de linha “energizada”, pois entendeu que esta tarefa poderia ser realizada
em regime de rede desenergizada (linha morta) com um lado energizado e
outro desenergizado, uma vez que trabalharia em regime de linha morta do
lado desenergizado;
• Falha no planejamento e na emissão do pedido e autorização;
• Falha na liberação do serviço (Operação);
• Desconhecimento dos procedimentos da tarefa, em relação as atividades
que podem ser realizados pelas equipes de linha viva.
3º CASO
Uma calculadora foi esquecida em uma banca de capacitor da SE, o operador da
SE é solicitado para pegá-la. Existia um cercado para acesso, onde que para en-
trar, necessitaria da chave 02. (Existiam duas chaves -interlock não separáveis).
Para pegar a chave do cadeado do cercado o operador deveria desligar a banca
com a chave 01, retirá-la junto com a chave 02, mas o padrão estava alterado
(chave 02 com argola removível). Operador retirou a chave 02 sem desligar a
banca. Abriu o cadeado do cercado e foi em direção da calculadora, que estava
em cima da banca, com aproximadamente 40 kV de carga. Recebeu descarga
elétrica, ocorrendo queimaduras de 3o
o acidentado veio a falecer após 5 dias.
Causas imediatas
• Descumprimento de normas e procedimentos;
• Falta de comunicação do operador com o Centro de Operação;
• Falha na interpretação do risco.
Causas básicas
• Irregularidade no jogo de chaves (deveria ser impossível abrir o cadeado
sem desligar a banca de capacitores);
• Anomalia não comunicada para o Centro de Operação.

7
RESPONSABILIDADES
EMPRESA »
EMPREGADOS »
SESMT – SERVIÇOS ESPECIALIZADOS EM ENGENHARIA DE
SEGURANÇA E EM MEDICINA DO TRABALHO »
CIPA - COMISSÃO INTERNA DE PREVENÇÃO DE ACIDENTES »
p.223
p.223
p.223
p.227

EMPRESA
Conforme o Art. 157 da CLT - Consolidação das Leis Trabalhistas
Cabe às empresas:
• Cumprir e fazer cumprir as normas de segurança e medicina do trabalho;
• Instruir os empregados, através de ordens de serviço, quanto às precau-
ções a tomar no sentido de evitar acidentes do trabalho e doenças ocupa-
cionais;
• Adotar as medidas que lhes sejam determinadas pelos órgãos competen-
tes;
• Facilitar o exercício da fiscalização pela autoridade competente.
EMPREGADOS
Conforme o Art. 158 da CLT - Consolidação das Leis Trabalhistas
Cabe aos empregados:
• Observar as normas de segurança e medicina do trabalho, bem como as
instruções dadas pelo empregador;
• Colaborar com a empresa na aplicação das leis sobre segurança e medi-
cina do trabalho;
• Usar corretamente o EPI quando necessário.
SESMT – SERVIÇOS ESPECIALIZADOS EM
ENGENHARIA DE SEGURANÇA E EM MEDICINA DO
TRABALHO.
Os Serviços Especializados em Engenharia de Segurança e Medicina do Traba-
lho está regulamentado conforme dispositivo da Lei 6.514/77 – Portaria
3.214/78, especificado na Norma Regulamentadora NR 4.
A NR- 4 estabelece a obrigatoriedade da existência do SESMT em todas as em-
presas privadas, públicas, órgãos públicos da administração direta e indireta
dos poderes Legislativo e Judiciário, que possuam empregados regidos pela
Consolidação das Leis Trabalhistas – CLT, com a finalidade de promover a saú-
de e proteger a integridade do trabalhador no local de trabalho.
O dimensionamento do SESMT vincula-se à graduação do risco da atividade
principal e ao número total de empregados do estabelecimento.
Para que o funcionamento do SESMT atinja seus objetivos, é necessário que a
política visando a segurança e a saúde do trabalhador, seja bem definida e ga-
rantida pelo apoio da administração e pela conscientização de cada trabalhador
da empresa em todos os níveis hierárquicos.

Atribuições do SESMT
• Aplicar os conhecimentos de Engenharia de Segurança e Medicina do
Trabalho no ambiente de trabalho e a todos os seus componentes, inclu-
sive máquinas e equipamentos, de modo a reduzir até controlar os riscos
ali existentes à saúde do trabalhador;
• Determinar ao trabalhador a utilização de Equipamentos de Proteção In-
dividual – EPI, quando esgotados todos os meios conhecidos para a eli-
minação do risco como determina a NR 6 e se mesmo assim este
persistir, e desde que a concentração, a intensidade ou característica do
agente assim o exija;
• Colaborar, quando solicitado, nos projetos e na implantação de novas
instalações físicas e tecnológicas da empresa;
• Responsabilizar-se tecnicamente, pela orientação quanto ao cumprimento
do disposto nas NR’s aplicáveis às atividades executadas pelo trabalhado-
res das empresa e/ou estabelecimentos;
• Manter permanente relacionamento com a CIPA, valendo-se ao máximo
de suas observações, além de apoiá-la, treiná-la e atendê-la, conforme
dispõe a NR 5;
• Promover a realização de atividades de conscientização, educação e
orientação dos trabalhadores para a prevenção de acidentes do trabalho e
doenças ocupacionais, tanto através de campanhas quanto de programas
de duração permanente (treinamentos);
• Esclarecer e conscientizar os empregados sobre acidentes do trabalho e
doenças ocupacionais, estimulando-os em favor da prevenção;
• Analisar e registrar em documentos específicos todos os acidentes ocorri-
dos na empresa ou estabelecimento, e todos os casos de doença ocupa-
cional, descrevendo a história e as características do acidente e/ou da
doença ocupacional, os fatores ambientais, as características do agente e
as condições dos indivíduos portadores de doença ocupacional ou aci-
dentado;
• As atividades dos profissionais integrantes do SESMT são essencialmente
prevencionistas, embora não seja vedado o atendimento de emergência,
quando se tornar necessário. A elaboração de planos de controle de efei-
tos de catástrofes, disponibilidade de meios que visem ao combate a in-
cêndios e o salvamento e de imediata atenção à vítima de qualquer outro
tipo de acidente estão incluídos em suas atividades.
PPRA
Programa de Prevenção de Riscos Ambientais
O Programa de Prevenção de Riscos Ambientais é um documento de revisão
anual, que visa identificar, avaliar, registrar, controlar e mitigar os riscos ambi-
entais existentes ou que venham a existir no ambiente de trabalho, promovendo
a preservação da saúde e da integridade dos trabalhadores, tendo em conside-
ração a proteção do meio ambiente e dos recursos naturais.
• radiação eletromagnética, principalmente na construção e manutenção de li-
nhas de elevado potencial (transmissão e sub-transmissão) e em subesta-
ções;
• ruído em usinas de geração elétrica e subestações;
• calor em usinas de geração elétrica (sala de máquinas), serviços em re-
des subterrâneas de distribuição de energia elétrica e em subestações;

• umidade em caixas subterrâneas;
• riscos biológicos diversos nos serviços em redes subterrâneas de distribu-
ição de energia elétrica (eventual proximidade com redes de esgoto), e
obras de construção de modo geral;
• gases tóxicos, asfixiantes, inflamáveis nos serviços em redes subterrâneas
de distribuição de energia elétrica tais como metano, monóxido de carbo-
no, etc;
• produtos químicos diversos como solventes para limpeza de acessórios;
• óleos dielétricos utilizados nos equipamentos, óleos lubrificantes minerais
e hidrocarbonetos nos serviços de manutenção mecânica em equipamen-
tos sobretudo em subestações de energia, usinas de geração e transfor-
madores na rede de distribuição;
• ácido sulfúrico em baterias fixas de acumuladores em usinas de geração
elétrica.
• ascarel ou Bifenil Policlorados (PCBs), ainda presente em transformado-
res e capacitores de instalações elétricas antigas, em atividades de manu-
tenção em subestações de distribuição elétrica e em usinas de geração
elétrica, por ocasião da troca de transformadores e capacitores e, em es-
pecial, da recuperação de transformadores e descarte desse produto.
• outros riscos ambientais, conforme a especificidade dos ambientes de
trabalho e riscos porventura decorrentes de atividades de construção, tais
como vapores orgânicos em atividades de pintura, fumos metálicos em
solda, poeiras em redes subterrâneas e obras, etc.
É fundamental a verificação da existência dos aspectos estruturais no documen-
to base do PPRA, que dentre todos legalmente estabelecidos, cabe especial a-
tenção para os seguintes:
• discussão do documento base com os empregados (CIPA);
• descrição de todos os riscos potenciais existentes em todos ambientes de
trabalho, internos ou externos e em todas as atividades realizadas na em-
presa (trabalhadores próprios ou de empresa contratadas);
• realização de avaliações ambientais quantitativas dos riscos ambientais le-
vantados (radiação, calor, ruído, produtos químicos, agentes biológicos, den-
tre outros), contendo descrição de metodologia adotadas nas avaliações,
resultados das avaliações, limites de tolerância estabelecidos na NR15 e
medidas de controle sugeridas, devendo ser assinado por profissional legal-
mente habilitado;
• descrição das medidas de controle coletivas adotadas;
• cronograma das ações a serem adotadas no período de vigência do
programa.
O PPRA deve estar articulado com os demais documentos de Saúde e Seguran-
ça do Trabalho - SST, como PCMSO, PCA e o PCMAT (em caso de construção
de linhas elétricas, obras civis de apoio a estruturas, prediais), e inclusive, com
todos os documentos relativos ao sistema de gestão em SST adotado pela em-
presa.

PCMSO
Programa de Controle Médico de Saúde Ocupacional
É fundamental que o PCMSO seja elaborado e planejado anualmente com base
em um preciso reconhecimento e avaliação dos riscos presentes em cada am-
biente de trabalho, em conformidade com os riscos levantados e avaliados no
PPRA – Programa de Prevenção de Riscos Ambientais, no PCMAT – Programa
de Condições e Meio Ambiente de Trabalho na Indústria da Construção, bem
como em outros documentos de saúde e segurança, e inclusive no mapa de
riscos desenvolvido pela Comissão Interna de Prevenção de Acidentes (CIPA).
Esse Programa constitui-se num dos elementos de Saúde e Segurança do Tra-
balho - SST da empresa e não pode prescindir de total engajamento e corres-
pondência com o sistema de gestão adotado na empresa, se houver,
integrando-o, tanto na fase de planejamento de ações quanto na fase de moni-
toração dos resultados das medidas de controle implementadas.
Frente às situações específicas do setor elétrico, onde na maioria dos casos não
estão presentes os riscos clássicos industriais, o Programa de Controle Médico
de Saúde Ocupacional (PCMSO) deve considerar com profundidade fatores er-
gonômicos:
• de ordem psicossocial relacionados à presença do risco de vida no trabalho
com eletricidade e dos trabalhos em altura, seja no poste urbano quanto
nas atividades em linhas de transmissão, como: “stress” associado a tais
riscos, grande exigência cognitiva e de atenção, necessidade de condicio-
namento psíquico e emocional para execução dessas tarefas, entre outros
fatores estressores
• de natureza biomecânica relacionados às atividades em posturas pouco
fisiológicas e inadequadas (em postes, torres, plataformas), com exigên-
cias extremas de condicionamento físico;
• de natureza organizacional relacionados às tarefas planejadas sem crité-
rios de respeito aos limites técnicos e humanos, levando a premência de
tempo, atendimento emergencial, pressão produtiva.
Além dos fatores citados, evidentemente o Programa de Controle Médico de Sa-
úde Ocupacional (PCMSO) deverá levar em conta os demais riscos presentes
nas atividades executadas conforme cada caso especificamente.
O controle médico deverá incluir:
• avaliações clínicas cuidadosas, admissionais e periódicas, com ênfase em
aspectos neurológicos e osteo-músculo-ligamentares de modo geral;
• avaliação de aspectos físicos do trabalhador pertinentes a outros riscos
levantados, incluindo ruído, calor ambiente e exposição a produtos quí-
micos;
• avaliação psicológica voltada para o tipo de atividade a desenvolver;
• avaliação de acuidade visual, (trabalho muitas vezes à distância, e com
percepção de detalhes).
Exames complementares poderão ser solicitados, a critério médico, conforme
cada caso.
Ainda, ações preventivas para situações especiais devem ser previstas, como
vacinação contra Tétano e Hepatite, no caso de atividades em caixas subterrâ-
neas próximas à rede de esgoto.

O Programa de Controle Médico de Saúde Ocupacional (PCMSO), além da ava-
liação individual de cada trabalhador envolvido, periodicamente, tem o caráter
de um estudo de corte, longitudinal, onde o médico do trabalho tem oportuni-
dade de acompanhar uma determinada população de trabalhadores ao longo de
sua vida laboral, estudando o possível aparecimento de sintomas ou patologias,
a partir da exposição conhecida a fatores agressores. É fundamental que os re-
latórios anuais sejam detalhados, com a guarda judiciosa dos prontuários médi-
cos, sendo a implementação do programa verificada pelo Auditor Fiscal do
Trabalho por meio da correção dos Atestados de Saúde Ocupacionais, quanto a
dados obrigatórios e periodicidade, disponibilidade dos relatórios anuais e, caso
necessário, por meio das análises dos prontuários médicos.
CIPA
Comissão Interna de Prevenção de Acidentes
Conforme determina a NR 5 as empresas privadas, públicas, sociedades de e-
conomia mista, órgãos da administração direta e indireta, instituições benefi-
centes, associações recreativas, cooperativas, bem como outras instituições que
admitam trabalhadores como empregados devem constituir CIPA por estabele-
cimento e mantê-la em regular funcionamento.
A CIPA tem como objetivo a prevenção de acidentes e doenças decorrentes do
trabalho, de modo a tornar compatível permanentemente o trabalho com a pre-
servação da vida e a promoção da saúde do trabalhador.
A CIPA é composta por representantes do empregador - (designados) e dos em-
pregados (eleitos).
O organograma pode ser representado conforme segue:
PRESIDENTE
(Membro Indicado)
VICE – PRESIDENTE
(Representante
Membros Eleitos)
Secretaria
REPRESENTANTE
EMPREGADOS
(Membros Eleitos)
REPRESENTANTE
EMPRESA
(Membros Indicados)

Atribuições da CIPA
• Identificar os riscos do processo de trabalho, e elaborar o mapa de riscos,
com a participação do maior número de trabalhadores, com assessoria do
SESMT, onde houver;
• Elaborar plano de trabalho que possibilite a ação preventiva na solução
de problemas de segurança e saúde no trabalho;
• Participar da implementação e do controle da qualidade das medidas de
prevenção necessárias, bem como da avaliação das prioridades de ação
nos locais de trabalho;
• Realizar, periodicamente, verificações nos ambientes e condições de tra-
balho visando a identificação de situações que venham a trazer riscos pa-
ra a segurança e saúde dos trabalhadores;
• Realizar, a cada reunião, avaliação do cumprimento das metas fixadas
em seu plano de trabalho e discutir as situações de risco que foram iden-
tificadas;
• Divulgar aos trabalhadores informações relativas à segurança e saúde no
trabalho;
• Participar, com o SESMT, onde houver, das discussões promovidas pelo
empregador, para avaliar os impactos de alterações no ambiente e pro-
cesso de trabalho relacionados à segurança e saúde dos trabalhadores;
• Requerer ao SESMT, quando houver, ou ao empregador, a paralisação de
máquina ou setor onde considere haver risco grave e iminente à seguran-
ça e saúde dos trabalhadores;
• Colaborar no desenvolvimento e implementação do PCMSO e PPRA e de
outros programas relacionados à segurança e saúde no trabalho;
• Divulgar e promover o cumprimento das Normas Regulamentadoras, bem
como cláusulas de acordos e convenções coletivas de trabalho, relativas à
segurança e saúde no trabalho;
• Participar, em conjunto com o SESMT, onde houver, ou com o emprega-
dor da análise das causas das doenças e acidentes de trabalho e propor
medidas de solução dos problemas identificados;
• Requisitar ao empregador e analisar as informações sobre questões que
tenham interferido na segurança e saúde dos trabalhadores;
• Requisitar à empresa as cópias das CAT’s emitidas;
• Promover, anualmente, em conjunto com o SESMT, onde houver, a Se-
mana Interna de Prevenção de Acidentes do Trabalho – SIPAT;
• Participar, anualmente, em conjunto com a empresa, de Campanhas de
Prevenção da AIDS.

8
PROTEÇÃO E
COMBATE A INCÊNDIOS
INTRODUÇÃO »
TEORIA DO FOGO »
PROPAGAÇÃO DO FOGO »
PONTOS E TEMPERATURAS IMPORTANTES DO FOGO »
CLASSES DE INCÊNDIO »
MÉTODOS DE EXTINÇÃO DO FOGO »
EXTINTORES DE INCÊNDIO »
AGENTES EXTINTORES »
GASES LIQÜEFEITOS DE PETRÓLEO (GLP) »
PREVENÇÃO DE INCÊNDIO »
INSTRUÇÕES GERAIS EM CASO DE EMERGÊNCIAS »
OUTRAS RECOMENDAÇÕES »
DEVERES E OBRIGAÇÕES »
p.231
p.231
p.233
p.234
p.234
p.235
p.236
p.237
p.239
p.240
p.240
p.241
p.241

INTRODUÇÃO
A Proteção Contra Incêndio é um assunto um pouco mais complexo do que
possa parecer. A primeira vista, imagina-se que ela é composta pelos equipa-
mentos de combate à incêndio fixados nas edificações, porem esta é apenas
uma parte de um sistema, é necessário o conhecimento e o treinamento dos
ocupantes da edificação. Estes deverão identificar e operar corretamente os e-
quipamentos de combate a incêndio, bem como agir com calma e racionalida-
de sempre que houver início de fogo, extinguindo-o e/ou solicitando ajuda ao
Corpo de Bombeiros através do telefone 193.
TEORIA DO FOGO
Conceito de Fogo
Fogo é um processo químico de transformação. Podemos também defini-lo co-
mo o resultado de uma reação química que desprende luz e calor devido à
combustão de materiais diversos.
Elementos que compõem o fogo
Os elementos que compõem o fogo são:
• Combustível
• Comburente (oxigênio)
• Calor
• Reação em cadeia
Esse quarto elemento, também denominado transformação em cadeia, vai for-
mar o quadrado ou tetraedro
do fogo, substituindo o antigo
triângulo do fogo.
Combustível
É todo material que queima.
São sólidos, líquidos e gasosos, sendo que os sólidos e os líquidos se transfor-
mam primeiramente em gás pelo calor e depois inflamam.
Sólidos
Madeira, papel, tecido, algodão,
etc.

Líquidos
Voláteis – são os que desprendem gases inflamáveis à temperatura ambiente.
Ex.:álcool, éter, benzina, etc.
Não Voláteis – são os que desprendem gases inflamáveis à temperaturas maio-
res do que a do ambiente. Ex.: óleo, graxa, etc.
Gasosos
Butano, propano, etano, etc.
Comburente (Oxigênio)
É o elemento ativador do fogo, que se combina com os vapores inflamáveis dos
combustíveis, dando vida às chamas e possibilitando a expansão do fogo.
Compõe o ar atmosférico na porcentagem de 21%, sendo que o mínimo exigí-
vel para sustentar a combustão é de 16%.
Calor
É uma forma de energia. É o elemento que dá início ao fogo, é ele que faz o fo-
go se propagar.
Pode ser uma faísca, uma chama ou até um super aquecimento em máquinas
e aparelhos energizados.
Reação em Cadeia
Os combustíveis, após iniciarem a combustão, geram mais calor. Esse calor
provocará o desprendimento de mais gases ou vapores combustíveis, desenvol-
vendo uma transformação em cadeia ou reação em cadeia, que, em resumo, é
o produto de uma transformação gerando outra transformação.

PROPAGAÇÃO DO FOGO
O fogo pode se propagar:
• Pelo contato da chama em outros combustíveis;
• Através do deslocamento de partículas incandescentes;
• Pela ação do calor.
O calor é uma forma de energia produzida pela combustão ou originada do atri-
to dos corpos. Ele se propaga por três processos de transmissão:
Condução
É a forma pela qual se transmite o calor através do próprio material, de molécu-
la a molécula ou de corpo a corpo.
Convecção
É quando o calor se transmite através de
uma massa de ar aquecida, que se des-
loca do local em chamas, levando para
outros locais quantidade de calor sufici-
ente para que os materiais combustíveis
aí existentes atinjam seu ponto de com-
bustão, originando outro foco de fogo.
Irradiação
É quando o calor se transmite por
ondas caloríficas através do es-
paço, sem utilizar qualquer meio
material.

PONTOS E TEMPERATURAS IMPORTANTES DO FOGO
Ponto de Fulgor
É a temperatura mínima necessária para que um combustível desprenda vapo-
res ou gases inflamáveis, os quais, combinados com o oxigênio do ar em conta-
to com uma chama, começam a se queimar, mas a chama não se mantém
porque os gases produzidos são ainda insuficientes.
Ponto de Combustão
É a temperatura mínima necessária para que um combustível desprenda vapo-
res ou gases inflamáveis que, combinados com o oxigênio do ar e ao entrar em
contato com uma chama, se inflamam, e, mesmo que se retire a chama, o fogo
não se apaga, pois essa temperatura faz gerar, do combustível, vapores ou ga-
ses suficientes para manter o fogo ou a transformação em cadeia.
Temperatura de Ignição
É aquela em que os gases desprendidos dos combustíveis entram em combus-
tão apenas pelo contato com o oxigênio do ar, independente de qualquer fonte
de calor.
Principais pontos e temperaturas de alguns combustíveis ou inflamáveis
Combustíveis Inflamáveis Ponto de Fulgor Temperatura de Ignição
Álcool etílico
Gasolina
Querosene
Parafina
12,6°C
-42,0°C
38,0°C a 73,5°C
199,0°C
371,0°C
257,0°C
254,0°C
245,0°C
CLASSES DE INCÊNDIO
Os incêndios são classificados de acordo com as características dos seus com-
bustíveis. Somente com o conhecimento da natureza do material que está se
queimando, pode-se descobrir o melhor método para uma extinção rápida e se-
gura.
CLASSE A
• Caracteriza-se por fogo em materiais sólidos;
• Queimam em superfície e profundidade;
• Após a queima deixam resíduos, brasas e cinzas;
• Esse tipo de incêndio é extinto principalmente pelo método de resfriamen-
to, e as vezes por abafamento através de jato pulverizado.
CLASSE B
• Caracteriza-se por fogo em combustíveis líquidos inflamáveis;
• Queimam em superfície;
• Após a queima, não deixam resíduos;
• Esse tipo de incêndio é extinto pelo método de abafamento.

CLASSE C
• Caracteriza–se por fogo em materiais/equipamentos energizados (geral-
mente equipamentos elétricos);
• A extinção só pode ser realizada com agente extintor não-condutor de ele-
tricidade, nunca com extintores de água ou espuma;
• O primeiro passo num incêndio de classe C, é desligar o quadro de força,
pois assim ele se tornará um incêndio de classe A ou B.
CLASSE D
• Caracteriza-se por fogo em metais pirofóricos (aluminio, antimônio, mag-
nésio, etc.)
• São difíceis de serem apagados;
• Esse tipo de incêndio é extinto pelo método de abafamento;
• Nunca utilizar extintores de água ou espuma para extinção do fogo.
MÉTODOS DE EXTINÇÃO DO FOGO
Partindo do princípio de que, para haver fogo, são necessários o combustível,
comburente e o calor, formando o triângulo do fogo ou, mais modernamente, o
quadrado ou tetraedro do fogo, quando já se admite a ocorrência de uma reação
em cadeia, para nós extinguirmos o fogo, basta retirar um desses elementos.
Com a retirada de um dos elementos do fogo, temos os seguintes métodos de
extinção: extinção por retirada do material, por abafamento, por resfriamento e
extinção química.
Extinção por retirada do material (Isolamento)
Esse método consiste em duas técnicas:
• retirada do material que está queimando
• retirada do material que está próximo ao fogo
Extinção por retirada do comburente (Abafamento)
Este método consiste na diminuição ou impedimento do contato de oxigênio
com o combustível.

Extinção por retirada do calor (Resfriamento)
Este método consiste na diminuição da temperatura e eliminação do calor, até
que o combustível não gere mais gases ou vapores e se apague.
Extinção Química
Ocorre quando interrompemos a reação em cadeia.
Este método consiste no seguinte: o combustível, sob ação do calor, gera gases
ou vapores que, ao se combinarem com o comburente, formam uma mistura
inflamável. Quando lançamos determinados agentes extintores ao fogo, suas
moléculas se dissociam pela ação do calor e se combinam com a mistura in-
flamável (gás ou vapor mais comburente), formando outra mistura não–
inflamável.
EXTINTORES DE INCÊNDIO
Destinam-se ao combate imediato e rápido de pequenos focos de incêndios,
não devendo ser considerados como substitutos aos sistemas de extinção mais
complexos, mas sim como equipamentos adicionais.
Extintores Sobre Rodas (Carretas)
As carretas são extintores de grande volume que, para facilitar seu manejo e
deslocamento, são montados sobre rodas.
Recomendações
• Instalar o extintor em local visível e sinalizado;
• O extintor não deverá ser instalado em escadas, portas e rotas de fuga;
• Os locais onde estão instalados os extintores, não devem ser obstruídos;
• O extintor deverá ser instalado na parede ou colocado em suportes de pi-
so;
• O lacre não poderá estar rompido;
• O manômetro dos extintores de AP (água pressurizada) e PQS (pó quími-
co seco) deverá indicar a carga.

AGENTES EXTINTORES
Trata-se de certas substâncias químicas sólidas, líquidas ou gasosas, que são
utilizadas na extinção de um incêndio.
Os principais e mais conhecidos são:
Água Pressurizada
• É o agente extintor indicado para incêndios de classe A.
• Age por resfriamento e/ou abafamento.
• Pode ser aplicado na forma de jato compacto, chuveiro e neblina. Para os
dois primeiros casos, a ação é por resfriamento. Na forma de neblina, sua
ação é de resfriamento e abafamento.
ATENÇÃO:
Nunca use água em fogo das classes C e D.
Nunca use jato direto na classe B.
Gás Carbônico (CO2)
• É o agente extintor indicado para incêndios da classe C, por não ser con-
dutor de eletricidade;
• Age por abafamento, podendo ser também utilizado nas classes A, so-
mente em seu início e na classe B em ambientes fechados.

Pó Químico
• É o agente extintor indicado para combater incêndios da classe B;
• Age por abafamento, podendo ser também utilizados nas classes A e C,
podendo nesta última danificar o equipamento.
Pó Químico Especial
• É o agente extintor indicado para incêndios da classe D;
• Age por abafamento.
Espuma
• É um agente extintor indicado para incêndios das classe A e B.
• Age por abafamento e secundariamente por resfriamento.
• Por ter água na sua composição, não se pode utiliza-lo em incêndio de
classe C, pois conduz corrente elétrica.
Pó ABC (Fosfato de Monoamônico)
• É o agente extintor indicado para incêndios das classes A,B e C;
• Age por abafamento
Outros Agentes
Além dos já citados, podemos considerar como agentes extintores terra, areia,
cal, talco, etc.

GASES LIQÜEFEITOS DE PETRÓLEO (GLP)
O Gás Liqüefeito de Petróleo (GLP) é um combustível composto de carbono e
hidrogênio. É incolor e inodoro e, para que possamos identifica-lo quando ocor-
rem vazamentos, é adicionado um produto químico que tem odor penetrante e
característico (mecaptana, etilmercaptan).
O GLP é muito volátil e se inflama com facilidade.
No caso de vazamento, por ser mais pesado que o ar se deposita em lugares
baixos, e em local de difícil ventilação o gás fica acumulado, misturando-se
com o ar ambiente, formando uma mistura explosiva ou inflamável, dependen-
do da proporção. A válvula de segurança se romperá a mais ou menos à 70°C.
O maior número de ocorrências de vazamentos se dá nos botijões de 13 kg,
mais facilmente encontrado nas residências. No botijão de 1 kg por não ter vál-
vula de segurança à risco de explosão.
Normalmente, o vazamento se dá na válvula de vedação, junto à mangueira.
O GLP oferece uma margem de segurança e o consumidor deve guiar-se pelas
seguintes recomendações:
• Somente instalar em sua casa equipamento aprovado e executado por
uma companhia especializada no ramo;
• Não usar martelo ou objeto semelhante para apertar a válvula de abertura
dos botijões;
• Não abrir o gás para depois riscar o fósforo;
• Ao constatar qualquer vazamento, fazer o teste para verificar o local exato
com espuma de sabão, nunca com fogo (chama);
• Verificar sempre a validade e condição da mangueira e registro.
Como se comportar quando ocorrer um
vazamento sem fogo
• Desligar a chave geral da residência, desde que não esteja no ambiente
gasado;
• Acionar o Corpo de Bombeiros no telefone 193
• Abandonar o local;
• Ventilar o máximo possível a área;
• Levar o botijão de gás para um lugar mais ventilado possível;
• Durante a noite, ao constatarmos vazamento (odor) de gás, não devemos
nunca acender a luz. Devemos fechar a válvula do botijão no escuro e em
seguida ventilar o ambiente.
Como se comportar quando ocorrer um
vazamento com fogo
• Não extinguir de imediato as chamas, a não ser que haja grandes
possibilidades de propagação;
• Apagar as chamas de outros objetos, se houver, deixando que o fogo con-
tinue no botijão, em segurança;
• Em último caso, procurar extinguir a chama do botijão pelo método de
abafamento, com um pano bem úmido. Para chegar perto do botijão, de-
ve-se procurar ir o mais agachado possível para não correr o risco de se
queimar, e levar o botijão para um local bem ventilado.

PREVENÇÃO DE INCÊNDIO
Cuidados Necessários
• Respeitar as proibições de fumar no ambiente de trabalho (Lei Estadual
nº 11.540, de 12/11/2003);
• Não acender fósforos, nem isqueiros ou ligar aparelhos celulares em lo-
cais sinalizados;
• Manter o local de trabalho em ordem e limpo;
• Evite o acúmulo de lixo em locais não apropriados;
• Colocar os materiais de limpeza em recipientes próprios e identificados;
• Manter desobstruídas as áreas de escape e não deixar, mesmo que provi-
soriamente, materiais nas escadas e corredores;
• Não deixar os equipamentos elétricos ligados após sua utilização. Desli-
gue-os da tomada;
• Não improvisar instalações elétricas, nem efetuar consertos em tomadas
e interruptores, sem que esteja familiarizado;
• Não sobrecarregar as instalações elétricas com a utilização do PLUG T,
lembrando que o mesmo oferece riscos de curto-circuíto e outros;
• Verificar antes da saída do trabalho, se não há nenhum equipamento elé-
trico ligado;
• Observar as normas de segurança ao manipular produtos inflamáveis ou
explosivos;
• Manter os materiais inflamáveis em local resguardado e à prova de fogo;
• Não cobrir fios elétricos com o tapete;
• Ao utilizar materiais inflamáveis, faça-o em quantidades mínimas, arma-
zenando-os sempre na posição vertical e na embalagem;
• Não utilizar chama ou aparelho de solda perto de materiais inflamáveis.
INSTRUÇÕES GERAIS EM CASO DE EMERGÊNCIAS
Em caso de Incêndio
Recomenda – se:
• Manter a calma, evitando o pânico, correrias e gritarias;
• Acionar o Corpo de Bombeiros no telefone 193;
• Usar extintores ou os meios disponíveis para apagar o fogo;
• Acionar o botão de alarme mais próximo, ou telefonar para o ramal de
emergência, quando não se conseguir a extinção do fogo;
• Fechar portas e janelas, confinando o local do sinistro;
• Isolar os materiais combustíveis e proteger os equipamentos, desligando
o quadro de luz ou o equipamento da tomada;
• Comunicar o fato à chefia da área envolvida ou ao responsável do mesmo
prédio;
• Armar as mangueiras para a extinção do fogo, se for o caso;
• Existindo muita fumaça no ambiente ou local atingido, usar um lenço
como máscara (se possível molhado), cobrindo o nariz e a boca;
• Para se proteger do calor irradiado pelo fogo, sempre que possível, man-
ter molhadas as roupas, cabelos, sapatos ou botas.

Em caso de confinamento pelo fogo
Recomenda-se:
• Procure sair dos lugares onde haja muita fumaça;
• Mantenha-se agachado, bem próximo ao chão, onde o calor é menor e
ainda existe oxigênio;
• No caso de ter que atravessar uma barreira de fogo, molhe todo o corpo,
roupas e sapatos, encharque uma cortina e enrole-se nela, molhe um
lenço e amarre-o junto à boca e ao nariz e atravesse o mais rápido que
puder.
Em caso de abandono de local
Recomenda -se:
• Seja qual for a emergência, nunca utilizar os elevadores;
• Ao abandonar um compartimento, fechar a porta atrás de si (sem trancar)
e não voltar ao local;
• Ande, não corra;
• Facilitar a operação dos membros da Equipe de Emergência para o aban-
dono, seguindo à risca as suas orientações;
• Ajudar o pessoal incapacitado a sair, dispensando especial atenção àque-
les que, por qualquer motivo, não estiverem em condições de acompa-
nhar o ritmo de saída (deficientes físicos, mulheres grávidas e outros);
• Levar junto com você visitantes;
• Sair da frente de grupos em pânico, quando não puder controlá-los.
OUTRAS RECOMENDAÇÕES
• Não suba, procure sempre descer pelas escadas;
• Não respire pela boca, somente pelo nariz;
• Não corra nem salte, evitando quedas, que podem ser fatais. Com quei-
maduras ou asfixias, o homem ainda pode salvar–se;
• Não tire as roupas, pois elas protegem seu corpo e retardam a desidrata-
ção. Tire apenas a gravata ou roupas de nylon;
• Se suas roupas se incendiarem, jogue–se no chão e role lentamente. Elas
se apagarão por abafamento;
• Ao descer escadarias, retire sapatos de salto alto e meias escorregadias.
DEVERES E OBRIGAÇÕES
• Procure conhecer todas as saídas que existem no seu local de trabalho,
inclusive as rotas de fuga;
• Participe ativamente dos treinamentos teóricos, práticos e reciclagens que
lhe forem ministrados;
• Conheça e pratique as Normas de Proteção e Combate ao Princípio de
Incêndio, quando necessário e possível, adotadas na Empresa;
• Comunique imediatamente aos membros da Equipe de Emergência,
qualquer tipo de irregularidade.

Primeiros
socorros
1
3 Primeiros socorros
1 PRIMEIROS SOCORROS » p.245

1
Primeiros socorros
PRIMEIROS SOCORROS
INTRODUÇÃO »
OBJETIVO »
AVALIAÇÃO INICIAL »
ANÁLISE PRIMÁRIA »
COLAR CERVICAL »
ANÁLISE SECUNDÁRIA »
NOÇÕES SOBRE DOENÇAS »
PARADA CARDIORRESPIRATÓRIA »
TÉCNICAS PARA REMOÇÃO E TRANSPORTE DE ACIDENTADOS »
TELEFONES ÚTEIS »
p.247
p.247
p.247
p.248
p.248
p.249
p.249
p.259
p.263
p.267

INTRODUÇÃO
A prestação dos Primeiros Socorros depende de conhecimentos básicos, teóri-
cos e práticos por parte de quem os está aplicando.
O restabelecimento da vítima de um acidente, seja qual for sua natureza, de-
penderá muito do preparo psicológico e técnico da pessoa que prestar o aten-
dimento.
O socorrista deve agir com bom senso, tolerância, calma e ter grande capacida-
de de improvisação.
O primeiro atendimento mal sucedido pode levar vítimas de acidentes a seqüe-
las irreversíveis.
Para ser um socorrista é necessário ser um bom samaritano, isto é, aquele que
presta socorro voluntariamente, por amor ao seu semelhante. Para tanto é ne-
cessário três coisas básicas, mãos para manipular a vítima, boca para acalmá-
la, animá-la e solicitar socorro, e finalmente coração para prestar socorro sem
querer receber nada em troca.
OBJETIVO
Os Primeiros Socorros ou socorro básico de urgência são as medidas iniciais e
imediatas dedicadas à vítima, fora do ambiente hospitalar, executadas por
qualquer pessoa, treinada, para garantir a vida, proporcionar bem-estar e evitar
agravamento das lesões existentes.
AVALIAÇÃO INICIAL
Antes de qualquer outra atitude no atendimento às vítimas, deve-se obedecer a
uma seqüência padronizada de procedimentos que permitirá determinar qual o
principal problema associado com a lesão ou doença e quais serão as medidas
a serem tomadas para corrigi-lo.
Essa seqüência padronizada de procedimentos é conhecida como exame do
paciente. Durante o exame, a vítima deve ser atendida e sumariamente exami-
nada para que, com base nas lesões sofridas e nos seus sinais vitais, as priori-
dades do atendimento sejam estabelecidas. O exame do paciente leva em conta
aspectos subjetivos, tais como:
• O local da ocorrência. É seguro? Será necessário movimentar a vítima?
Há mais de uma vítima? Pode-se dar conta de todas as vítimas?
• A vítima. Está consciente? Tenta falar alguma coisa ou aponta para qual-
quer parte do corpo dela.
• As testemunhas. Elas estão tentando dar alguma informação? O socorrista
deve ouvir o que dizem a respeito dos momentos que antecederam o aci-
dente.
• Mecanismos da lesão. Há algum objeto caído próximo da vítima, como
escada, moto, bicicleta, andaime e etc. A vítima pode ter sido ferida pelo
volante do veículo?
• Deformidades e lesões. A vítima está caída em posição estranha? Ela está
queimada? Há sinais de esmagamento de algum membro?

• Sinais. Há sangue nas vestes ou ao redor da vítima? Ela vomitou? Ela es-
tá tendo convulsões?
• Para que não haja contaminação, antes de iniciar a manipulação da víti-
ma o socorrista deverá estar aparamentado com luvas cirúrgicas, avental
com mangas longas, óculos panorâmicos e máscara para respiração arti-
ficial ou ambú.
As informações obtidas por esse processo, que não se estende por mais do que
alguns segundos, são extremamente valiosas na seqüência do exame, que é
subdividido em duas partes: a análise primária e secundária da vítima.
ANÁLISE PRIMÁRIA
A análise primária é uma avaliação realizada sempre que a vítima está incons-
ciente e é necessária para se detectar as condições que colocam em risco imi-
nente a vida da vítima. Ela se desenvolve obedecendo às seguintes etapas:
• determinar inconsciência;
• abrir vias aéreas;
• checar respiração;
• checar circulação; e
• checar grandes hemorragias.
COLAR CERVICAL
Tipos
O colar cervical é encontrado nos tamanhos pequeno, médio e grande e na
forma regulável a qual se ajusta a todo comprimento de pescoço.
Escolha do tamanho
Com o pescoço da vítima em posição anatômica, medir com os dedos da mão,
a distância entre a base do pescoço (músculo trapézio) até a base da mandíbu-
la.
Em seguida comparar a medida obtida com a parte de plástico existente na la-
teral do colar, escolhendo assim o tamanho que se adapta ao pescoço da víti-
ma.
Colocação do colar cervical (2 socorristas)
Socorrista 1
• Retirar qualquer vestimenta e adorno em torno do pescoço da vítima;
• Examinar o pescoço da vítima antes de colocar o colar;
• Fazer o alinhamento lentamente da cabeça e manter firme com uma leve
tração para cima;
Socorrista 2
• Escolher o colar cervical apropriado;
• Passar a parte posterior do colar por trás do pescoço da vítima;

• Colocar a parte anterior do colar cervical, encaixando no queixo da vítima
de forma que esteja apoiado firmemente;
• Ajustar o colar e prender o velcro, mantendo uma discreta folga (um de-
do) entre o colar e o pescoço da vítima;
• Manter a imobilização lateral da cabeça até que a mesma seja imobiliza-
da (apoio lateral, preso pelas correias da maca).
ANÁLISE SECUNDÁRIA
O principal propósito da análise secundária é descobrir lesões ou problemas di-
versos que possam ameaçar a sobrevivência da vítima, se não forem tratados
convenientemente. É um processo sistemático de obter informações e ajudar a
tranqüilizar a vítima, seus familiares e testemunhas que tenham interesse pelo
seu estado, e esclarecer que providências estão sendo tomadas.
Os elementos que constituem a análise secundária são:
Entrevista Objetiva - conseguir informações através da observação do local e do
mecanismo da lesão, questionando a vítima, seus parentes e as testemunhas.
• Exame da cabeça aos pés - realizar uma avaliação pormenorizada da ví-
tima, utilizando os sentidos do tato, da visão, da audição e do olfato.
• Sintomas - são as impressões transmitidas pela vítima, tais como: tontu-
ra, náusea, dores, etc.
• Sinais vitais - pulso e respiração.
• Outros sinais - Cor e temperatura da pele, diâmetro das pupilas, etc.
NOÇÕES SOBRE DOENÇAS
Insolação
Conceituação
Ocorre devido à ação direta dos raios solares sobre o indivíduo.
Sinais e Sintomas
• Temperatura do corpo elevada;
• Pele quente, avermelhada e seca;
• Diferentes níveis de consciência;
• Falta de ar;
• Desidratação;
• Dor de cabeça, náuseas e tontura.
Primeiros Socorros
• Remover a vítima para lugar fresco e arejado;
• Baixar a temperatura do corpo de modo progressivo, envolvendo-a com
toalhas umedecidas;
• Oferecer líquidos em pequenas quantidades e de forma freqüente;
• Mantê-la deitada;
• Avaliar nível de consciência, pulso e respiração;
• Providenciar transporte adequado;
• Encaminhar para atendimento hospitalar.

Intermação
Conceituação
Ocorre devido à ação do calor em lugares fechados e não arejados (nas fundi-
ções, padarias, caldeiras etc.) intenso trabalho muscular.
Sinais e Sintomas
• Temperatura do corpo elevada;
• Pele quente, avermelhada e seca;
• Diferentes níveis de consciência;
• Falta de ar;
• Desidratação;
• Dor de cabeça, náuseas e tontura;
• Insuficiência respiratória.
Primeiros Socorros
• Remover a vítima para lugar fresco e arejado;
• Baixar a temperatura do corpo de modo progressivo, aplicando compres-
sas de pano umedecido com água;
• Mantê-la deitada com o tronco ligeiramente elevado;
• Avaliar nível de consciência, pulso e respiração;
Ferimentos Externos
Conceituação
São lesões que acometem as estruturas superficiais ou profundas do organismo
com grau de sangramento, laceração e contaminação variável.
Sinais e Sintomas
• Dor e edema local;
• Sangramento;
• Laceração em graus variáveis;
• Contaminação se não adequadamente tratado.
Primeiros Socorros
• Priorizar o controle do sangramento;
• Lavar o ferimento com água;
• Proteger o ferimento com pano limpo, fi-
xando-o sem apertar;
• Não remover objetos empalados;
• Não colocar qualquer substância estranha
sobre a lesão;

Hemorragias
Conceituação
É a perda de sangue devido ao rompimento de um vaso sanguíneo (artérias,
veias e capilares).
Toda hemorragia deve ser controlada imediatamente.
A hemorragia abundante e não controlada pode causar a morte em 3 a 5 minu-
tos.
A. Hemorragia Externa
Sinais e Sintomas
• Sangramento visível;
• Nível de consciência variável decorrente da perda sangüínea;
• Palidez de pele e mucosa.
Primeiros Socorros
• Comprimir o local usando um pano limpo.
(quantidade excessiva de pano pode mascarar o
sangramento;
• Manter a compressão até os cuidados definiti-
vos;
• Se possível, elevar o membro que está sangran-
do;
• Não utilizar qualquer substância estranha para
coibir o sangramento;
B. Hemorragia Interna
Sinais e Sintomas
• Sangramento geralmente não visível;
• Nível de consciência variável dependente da intensidade e local do san-
gramento.
Casos em que devemos suspeitar de hemorragia interna im-
portante:
• Sangramento pela urina;
• Sangramento pelo ouvido;
• Fratura de fêmur;
• Dor com rigidez abdominal;
• Vômitos ou tosse com sangue;
• Traumatismos ou ferimentos penetrantes no crânio, tórax ou abdome.
Primeiros Socorros
• Manter a vítima aquecida e deitada, acompanhando os sinais vitais e a-
tuando adequadamente nas intercorrências;
• Agilizar o encaminhamento para o atendimento hospitalar.

OBS:
AMPUTAÇÃO PARCIAL:
Controlar o sangramento sem completar a amputação.
AMPUTAÇÃO TOTAL:
Controlar o sangramento e envolver a parte amputada em pano limpo a ser transpor-
tada junto com a vítima.
C. Hemorragia Nasal
Sinais e Sintomas
• Sangramento nasal visível
Primeiros Socorros
• Colocar a vítima sentada, com a cabeça ligeiramente voltada para trás, e
apertar-lhe a(s) narina (s) durante cinco minutos;
• Caso a hemorragia não ceda, comprimir externamente o lado da narina
que está sangrando e colocar um pano ou toalha fria sobre o nariz. Se
possível, usar um saco com gelo;
Queimaduras
Conceituação
É uma lesão produzida no tecido de revestimento do organismo, por agentes térmi-
cos, elétricos, produtos químicos, irradiação ionizantes e animais peçonhentos.
Sinais e Sintomas
1º Grau
• Atinge somente a epiderme;
• Dor local e vermelhidão da área atingida.
2º Grau
• Atinge a epiderme e a derme;
• Apresenta dor local, vermelhidão e bolhas d’água.

3º Grau
• Atinge a epiderme, derme e alcança os tecidos mais profundos, podendo
chegar até o osso.
Primeiros Socorros
• Isolar a vítima do agente agressor;
• Diminuir a temperatura local, banhando com água fria (1ºGrau);
• Proteger a área afetada com plástico;
• Não perfurar bolhas, colocar gelo, aplicar medicamentos, nem produtos
caseiros;
• Retirar parte da roupa que esteja em volta da área queimada;
• Retirar anéis e pulseiras, para não provocar estrangulamento ao inchar.
• Encaminhar para atendimento hospitalar;
A. Queimaduras Elétricas
Primeiros Socorros
• Desligar a fonte de energia elétrica, ou retirar a vítima do contato elétrico
com luvas de borracha e luvas de cobertura ou com um bastão isolante,
antes de tocar na vítima;
• Adotar os cuidados específicos para queimaduras apresentados anterior-
mente, se necessário aplicar técnica de Reanimação Cardiopulmonar
(RCP).
B. Queimaduras nos Olhos
Primeiros Socorros
• Lavar os olhos com água em abundância durante vários minutos;
• Vedar o(os) olho(s) atingido(s) com pano limpo;
PRIMEIRO GRAU SEGUNDO GRAU TERCEIRO GRAU
VERMELHIDÃO BOLHAS NECROSE
EPIDERME
DERME
HIPODERME
MÚSCULO

Desmaio
Conceituação
É a perda súbita e temporária da consciência e da força muscular, geralmente
devido à diminuição de oxigênio no cérebro, tendo como causas: hipoglicemia,
fator emocional, dor extrema, ambiente confinado etc.
Sinais e Sintomas
• Tontura;
• Sensação de mal estar;
• Pulso rápido e fraco;
• Respiração presente de ritmos variados;
• Tremor nas sobrancelhas;
• Pele fria, pálida e úmida;
• Inconsciência superficial;
Primeiros Socorros
• Colocar a vítima em local arejado e afastar curiosos;
• Deitar a vítima se possível com a cabeça mais baixa que o corpo;
• Afrouxar as roupas;
• Encaminhar para atendimento médico.
Convulsão
Conceituação
Perda súbita da consciência acompanhada de contrações musculares bruscas e
involuntárias, conhecida popularmente como “ataque”. Causas variadas: epi-
lepsia, febre alta, traumatismo craniano, etc.
Sinais e Sintomas
• Inconsciência;
• Queda abrupta da vitima;
• Salivação abundante e vômito;
• Contração brusca e involuntária dos músculos;
• Enrijecimento da mandíbula, travando os dentes;
• Relaxamento dos esfíncteres (urina e/ou fezes soltas);
• Esquecimento.
Primeiros Socorros
• Colocar a vítima em local arejado, calmo e seguro;
• Proteger a cabeça e o corpo de modo que os movimentos involuntários
não causem lesões;
• Afastar objetos existentes ao redor da vitima;
• Lateralizar a cabeça em caso de vômitos;
• Afrouxar as roupas e deixar a vítima debater-se livremente;
• Nas convulsões por febre alta diminuir a temperatura do corpo, envol-
vendo-o com pano embebido por água;

Lesões Traumáticas de Ossos, Articulações e Músculos
A. Fratura
Conceituação
Fratura é o rompimento total ou parcial de qualquer osso.
Existem dois tipos de fratura:
• Fechadas: sem exposição óssea.
• Expostas: o osso está ou esteve exposto.
B. Entorse
Conceituação
É a separação momentânea das superfícies ósseas articulares, provocando o es-
tiramento ou rompimento dos ligamentos;
C. Distensão
Conceituação
É o rompimento ou estiramento anormal de um músculo ou tendão.
D. Luxação
Conceituação
É a perda de contato permanente entre duas extremidades ósseas numa articulação.
Sinais e Sintomas
• Dor local intensa;
• Dificuldade em movimentar a região afetada;
• Hematoma;
• Deformidade da articulação;
• Inchaço;
Primeiros Socorros
• Manipular o mínimo possível o local afetado;
• Não colocar o osso no lugar;
• Proteger ferimentos com panos limpos e controlar sangramentos nas le-
sões expostas;
• Imobilizar a área afetada antes de remover a vítima;
• Se possível, aplicar bolsa de gelo no local afetado;
FECHADA EXPOSTA

Principais Imobilizações Provisórias
Lesões da Coluna Vertebral
Conceituação
A coluna vertebral é composta de 33 vértebras sobrepostas, localizada do crâ-
nio ao cóccix, e no seu interior há a medula espinhal, que realiza a condução
dos impulsos nervosos.
As lesões da coluna vertebral mal conduzidas podem produzir lesões graves e
irreversíveis de medula, com comprometimento neurológico definitivo (tetraplé-
gica ou paraplegia).
Todo o cuidado deverá ser tomado com estas vitimas para não surgirem lesões
adicionais.
Sinais e Sintomas
• Dor local intensa;
• Diminuição da sensibilidade, formigamento ou dormência em membros
inferiores e/ou superiores;
• Paralisia dos segmentos do corpo, que ocorrem abaixo da lesão;
• Perda do controle esfincteriano (urina e/ou fezes soltas).
Nota: Todas as vitimas inconscientes deverão ser consideradas e tratadas como porta-
doras de lesões na coluna.
Primeiros Socorros
• Cuidado especial com a vítima inconsciente;
• Imobilizar o pescoço antes do transporte, utilizando o colar cervical;
• Movimentar a vítima em bloco, impedindo particularmente movimentos
bruscos do pescoço e do tronco;
• Colocar em prancha de madeira;
COLAR CERVICAL TIPÓIA TALAS

Corpo Estranho nos Olhos
Conceituação
É a introdução acidental de poeiras, grãos diversos etc. na cavidade dos glóbu-
los oculares.
Sinais e Sintomas
• Dor;
• Ardência;
• Vermelhidão;
• Lacrimejamento.
Primeiros Socorros
• Não esfregar os olhos;
• Lavar o olho com água limpa;
• Não remover o corpo estranho manualmente;
• Se o corpo estranho não sair com a lavagem, cobrir os dois olhos com
pano limpo;
Intoxicações e Envenenamentos
Conceituação
O envenenamento ou intoxicação resulta da penetração de substância tóxi-
ca/nociva no organismo através da pele, aspiração e ingestão.
Sinais e Sintomas
• Dor e sensação de queimação nas vias de penetração e sistemas correspon-
dentes;
• Hálito com odor estranho;
• Sonolência, confusão mental, alucinações e delírios, estado de coma;
• Lesões cutâneas;
• Náuseas e vômitos;
• Alterações da respiração e do pulso.
Primeiros Socorros
A. Pele
• Retirar a roupa impregnada;
• Lavar a região atingida com água em abundância;
• Substâncias sólidas devem ser retiradas antes de lavar com água;
• Agasalhar a vítima;
B. Aspiração
• Proporcionar a ventilação;
• Abrir as vias áreas respiratórias;
C. Ingestão
• Identificar o tipo de veneno ingerido;

• Provocar vômito somente quando a vítima apresentar-se consciente, ofe-
recendo água;
• Não provocar vômitos nos casos de inconsciência, ingestão de soda cáus-
tica, ácidos ou produtos derivados de petróleo;
Estado Choque
Conceituação
É a falência do sistema cardiocirculatório devido a causas variadas, proporcio-
nando uma inadequada perfusão e oxigenação dos tecidos.
Sinais e Sintomas
• Inconsciência profunda;
• Pulso fraco e rápido;
• Aumento da freqüência respiratória;
• Perfusão capilar lenta ou nula;
• Tremores de frio.
Primeiros Socorros
• Colocar a vítima em local arejado, afastar curiosos e afrouxar as roupas;
• Manter a vítima deitada com as pernas mais elevadas;
• Manter a vítima aquecida;
• Lateralizar a cabeça em casos de vômitos;
Choque Elétrico
Conceituação
É o fenômeno da passagem da corrente elétrica pelo corpo quando em contato
com partes energizadas.
Sinais e Sintomas
• Parada cardiorrespiratória;
• Queimaduras;
• Lesões traumáticas.
Primeiros Socorros
• Interromper imediatamente o contato da vítima com a corrente elétrica,
utilizando luvas isolantes de borracha , com luvas de cobertura ou bastão
isolante;
• Certificar-se de estar pisando em chão seco, se não estiver usando botas
com solado isolante;
• Realizar avaliação primária (grau de consciência, respiração e pulsação);
• Aplicar as condutas preconizadas para parada cardiorrespiratória, quei-
maduras e lesões traumáticas;

PARADA CARDIORRESPIRATÓRIA
Conceituação
É a ausência das funções vitais, movimentos respiratórios e batimentos cardíacos. A
ocorrência isolada de uma delas só existe em curto espaço de tempo; a parada de
uma acarreta a parada da outra. A parada cardiorrespiratória leva à morte no período
de 3 a 5 minutos.
Sinais e Sintomas
• Inconsciência;
• Ausência de movimentos respiratórios e batimentos cardíacos.
Primeiros Socorros
A. Desobstrução das Vias Aéreas
• Remover dentadura, pontes dentárias, excesso de secreção, dentes soltos
etc.;
• Colocar uma das mãos sobre a testa da vítima e com a outra fazer uma
pequena força para elevar o queixo;
• Estender a cabeça da vítima para trás até que a boca abra.
B. Respiração Artificial (Boca a Boca)
Verificação da Respiração
• Encostar o ouvido sobre a boca e nariz da vítima, mantendo as vias aé-
reas abertas;
• Observar se o peito da vítima sobe e desce, ouvir e sentir se há sinal de
respiração.

Procedimento
• Manter a cabeça estendida para trás, sustentando o queixo e mantendo
as vias aéreas abertas;
• Pinçar o nariz da vítima;
• Inspirar, enchendo bem o peito, e colocar sua boca de forma a vedar
completamente, com seus lábios, a boca da vítima;
• Aplicar 1 sopro moderado com duração de 1 a 2 segundos respirar e a-
plicar mais 1 sopro;
• Observar se quando você sopra o peito da vítima sobe;
• Aplicar uma respiração boca a boca a cada 5 ou 6 segundos;
• Continuar até que a vítima volte a respirar ou o atendimento médico che-
gue ao local.
C. Massagem Cardíaca
Verificação do Pulso
• Manter a cabeça da vítima estendida para trás, sustentando-a pela testa;
• Localizar o Pomo de Adão com a ponta dos dedos indicador e médio;
• Deslizar os dedos em direção à lateral do pescoço para o lado no qual
você estiver posicionado (não utilize o polegar, pois este tem pulso pró-
prio);
• Sentir o pulso da carótida (espere 5 – 10 segundos). A carótida é a arté-
ria mais recomendada por ficar próxima ao coração e ser acessível.

Procedimento
• Realizar somente quando tiver certeza de que o coração da vítima parou;
• Colocar a vítima sobre uma superfície rígida;
• Ajoelhar-se ao lado da vítima;
• Usando a mão próxima da cintura da vítima, deslizar os dedos pela late-
ral das costelas próximas a você, em direção ao centro do peito, até loca-
lizar a ponta do osso esterno;
• Colocar a ponta do dedo médio sobre a ponta do osso esterno, alinhando
o dedo indicador ao médio;
• Colocar a base da sua outra mão (que está mais próxima da cabeça da
vítima) ao lado do dedo indicador;
• Remover a mão que localizou o osso esterno, colocando-a sobre a que
está no peito;
• Entrelaçar os seus dedos, estendendo-os de forma que não toquem no
peito da vítima.
• Posicionar seus ombros diretamente acima de suas mãos sobre o peito
da vítima;
• Manter os braços retos e os cotovelos estendidos;
• Pressionar o osso esterno para baixo, cerca de aproximadamente 5 cen-
tímetros;
• Executar 15 compressões. Contar as compressões à medida que você as
executa;
• Fazer as compressões uniformemente e com ritmo;
• Durante as compressões, flexionar o tronco ao invés dos joelhos;
• Evitar que os seus dedos apertem o peito da vítima durante as compres-
sões.

D. Reanimação Cardiopulmonar (RCP)
• Aplicar 2 sopros moderados após as 15 compressões;
• Completar 4 ciclos de 15 compressões e 2 sopros e verificar o pulso. Se
não houver pulso, manter o ciclo iniciando sempre pelas compressões no
peito. Continuar verificando o pulso a cada 4 – 5 minutos. Se o pulso vol-
tar, faça apenas a respiração boca a boca;
• Continuar com a RCP, inclusive durante o transporte, até que a vítima
volte a respirar, a ter pulso ou até que o atendimento médico chegue ao
local.
Picadas e Ferroadas de Animais Peçonhentos
Conceituação
Animais peçonhentos são aqueles que introduzem no organismo humano subs-
tâncias tóxicas. Por exemplo, cobras venenosas, aranhas e escorpiões.
Se possível deve-se capturar ou identificar o animal que picou a vítima, mas
sem perda de tempo com esse procedimento. Na dúvida, tratar como se o ani-
mal fosse peçonhento.
Sinais e Sintomas
• Marcas da picada;
• Dor, inchaço;
• Manchas roxas, hemorragia;
• Febre, náuseas;
• Sudorese, urina escura;
• Calafrios, perturbações visuais;
• Eritema, dor de cabeça;
• Distúrbios visuais;
• Queda das pálpebras;
• Convulsões;
• Dificuldade respiratória.
A. Cobras
Primeiros Socorros
• Manter a vítima deitada. Evite que ela se movimente para não favorecer a
absorção de veneno;
• Se a picada for na perna ou braço, mantenha-os em posição mais baixa
que o coração;
• Lavar a picada com água e sabão;
• Colocar gelo ou água fria sobre o local;
• Remover anéis, relógios, prevenindo assim complicações decorrentes do
inchaço;
• Encaminhar a vítima imediatamente ao serviço de saúde mais próximo,
para que possa receber o soro em tempo;
• Não fazer garroteamento ou torniquete;
• Não cortar ou perfurar o local da picada.

Medidas Preventivas
• Usar botas de cano longo e perneiras;
• Proteger as mãos com luvas de raspa ou vaqueta;
• Combater os ratos;
• Preservar os predadores;
• Conservar o meio ambiente.
B. Escorpiões/Aranhas
Sinais e Sintomas
• Dor;
• Eritema;
• Inchaço;
• Febre;
• Dor de cabeça.
Primeiros Socorros
• Os mesmos utilizados nas picadas de cobras;
• Encaminhar a vítima imediatamente ao serviço de saúde mais próximo,
para avaliar a necessidade de soro específico.
Picadas e Ferroadas de Insetos
Conceituação
Há pessoas alérgicas que sofrem reações graves ou generalizadas, devido a pi-
cadas de insetos (abelhas e formigas).
OBS: Especial cuidado deve ser dado a picadas múltiplas ou simultâneas. Têm sido
descritos casos fatais por ataque de enxames de abelhas africanas por choque e he-
mólise maciça.
Sinais e Sintomas
• Eritema local que pode se estender pelo corpo todo;
• Prurido;
• Dificuldade respiratória (edema de glote).
Primeiros Socorros
• Retirar os ferrões introduzidos pelos insetos sem espremer;
• Aplicar gelo ou lavar o local da picada com água;
TÉCNICAS PARA
REMOÇÃO E TRANSPORTE DE ACIDENTADOS
Conceituação
O transporte de acidentados deve ser feito por equipe especializada em resgate
(Corpo de Bombeiros, Anjos do Asfalto, outros).
O transporte realizado de forma imprópria poderá agravar as lesões, provocando
seqüelas irreversíveis ao acidentado.

A vítima somente deverá ser transportada com técnica e meios próprios, nos
casos, onde não é possível contar com equipes especializadas em resgate.
OBS: É imprescindível a avaliação das condições da vítima para fazer o transporte se-
guro (número de pessoas para realizar o transporte).
A remoção ou transporte como indicado abaixo só é possível quando não há suspeita
de lesões na coluna vertebral.
Uma pessoa
a. Nos braços: Passe um dos braços da vítima ao redor do seu pescoço.
b. De apoio: Passe o seu braço em torno da cintura da vítima e o braço da ví-
tima ao redor de seu pescoço.

c. Nas costas: Dê as costas para a vítima, passe os braços dela ao redor de seu
pescoço, incline-a para a frente e levante-a.
Duas pessoas
a. Cadeirinha: Faça a cadeirinha conforme abaixo. Passe os braços da vítima
ao redor do seu pescoço e levante a vítima.
b. Segurando pelas extremidades: uma segura a vítima pelas axilas, enquanto
a outra, segura pelas pernas abertas. Ambas devem erguer a vítima simultâ-
neamente.

Três pessoas
Uma segura a cabeça e costas, a outra, a cintura e a parte superior das coxas.
A terceira segura a parte inferior das coxas e pernas. Os movimentos das três
pessoas devem ser simultâneos, para impedir deslocamentos da cabeça, colu-
na, coxas e pernas.
Quatro pessoas
Semelhante ao de três pessoas. A quarta pessoa imobiliza a cabeça da vítima
impedindo qualquer tipo de deslocamento.

TELEFONES ÚTEIS
CORPO DE BOMBEIROS (RESGATE)...................................................... 193
AMBULÂNCIA...................................................................................... 192
POLÍCIA MILITAR................................................................................. 190
INSTITUTO BUTANTAN (HOSPITAL)..................................... (11) 37267962
CENTRO DE CONTROLE DE INTOXICAÇÕES..0800-7713733/(11) 50125311

Referências bibliográficas
REFERÊNCIAS BIBLIOGRÁFICAS

REFERÊNCIAS BIBLIOGRÁFICAS
ABNT - Associação Brasileira de Normas Técnicas NBR 14039 - Instalações elétricas de média tensão
de 1,0 kV a 36,2 kV - Dezembro 2003.
ABNT - Associação Brasfleira de Normas Técnicas NBR 14787 — Espaço Confinado, Prevenção de Aci-
dentes, Procedimentos e Medidas de Proteção.
ABNT - Associação Brasileira de Normas Técnicas NBR 5410 - Instalações elétricas de baixa tensão -
Março 2005.
AYRES, J. A., NITSCHE, M. J. T. - Primeiros socorros: guia básico. São Paulo: UNESP, 2000, 33 p. A-
postila da disciplina de Fundamentos de Enfermagem.
BRASIL. Código de Processo Civil. Colaboração de Antonio L. de Toledo Pinto, Márcia V. dos Santos
Windt e Lívia Céspedes. 31. ed. São Paulo: Saraiva, 2004. 1072p.
BRASIL. Código Penal. Colaboração de Antonio L. de Toledo Pinto, Márcia V. dos Santos Wíndt e Lívia
Céspedes. 39. ed. São Paulo: Saraiva 2001, 794.p.
BRASIL. Consolidação das Leis do Trabalho. Colaboração de Antonio L. de Toledo Pinto, Mércia V. dos
Santos Windt e Lívia Céspedes. 29. ed. atual e aum. São Paulo: Saraiva, 2002. 1167p.
BRASIL. Constltuição da Republica Federativa do Brasil. Colaboração de Antonio L. de Toledo Pinto.
Márcia V. dos Santos Windt e Lívia Céspedes. 33. ed. atual, e ampl. São Paulo: Saraiva, 2004; 386p.
Caderno de Primeiros Socorros – Cruz Vermelha Brasileira – São Paulo - 1996
Camilo Junior, Abel Batista - Manual de Prevenção e Combate a Incêndios – 5ª ed. - São Paulo - Edito-
ra Senac São Paulo, 2004.
Denipotti, Cláudio Sergio - Os Aspectos legais da responsabilidade do trabalho e a saúde ocupacional
dos seus empregados. / Monografia: Bacharelado em Direito, Centro Universitário de Araras - Doutor
Edmundo Ulson, 2004.
DINIS, Ana P. 5. Machado. Saúde no Trabalho - Prevenção, Dano, Reparação, São Paulo: LTR, 2003.
175p.
DINIZ, Maria Helena. Código Civil Anotado, São Paulo: Saraiva, 2002. 1526p.
DNV – “Det. Norske Veritas” - Tradução parcial do documento “Sistema de Classificação Internacional
de Segurança” - Março 1996.
Farber, José Henrique - Técnicas de Análise de Risco - Ed 1991.
FORD. Atendimento pré-hospitalar: suporte básico da vida. São Bernardo do Campo, SP, [s.d.]. 39 p.
INTERNATIONAL SAFETY COUNCIL. First aid and CPR: procedimentos em situação de emergência. 2ª
Ed - São Paulo - Randal Fonseca. 1993. 92 p.
Manual de Fundamentos de Bombeiros / Corpo de Bombeiros - São Paulo - 1998
NR-10 - Segurança em Instalações e Serviços em Eletricidade - Ed 2004.
OLIVEIRA, Claudio A. Dias de. Passo a Passo da Segurança do Trabalho nos Contratos de Empresas
Prestadoras de Serviços - São Paulo: LTR, 199. 71p.
Reis, Jorge Santos & Freitas, Roberto de Segurança em Eletricidade – 2ª Ed - São Paulo - Fundacentro,
1985 - 103p.
SÃO PAULO (Estado) Corpo de Bombeiros. 14° Grupamento de Bombeiros - Presidente Prudente. Ma-
nual de procedimentos de atendimentos de primeiros socorros - São Paulo, [sd.] 102 p.
SÃO PAULO (Estado). Secretaria de Energia. Departamento de Saúde. Primeiros Socorros. São Paulo,
[s.d.].
Segurança e Medicina do Trabalho — Normas Regulamentadoras — Editora Atlas - Ed 48.
SÉRIE DIDÁTICA. São Paulo, Instituto Butantan, n. 1-8, [s,d].
Apostilas / Manuais / Normas e Procedimentos cedidos pelas Empresas:
AES Eletropaulo;
AES Tietê;
Bandeirante Energia;
CPFL Energia;
CTEEP (Companhia de Transmissão de Energia Elétrica Paulista);
ELEKTRO Eletricidade e Serviços S.A.

Secretaria do Emprego e Relações do Trabalho

Manual nr 10

Mais conteúdo relacionado

Mais procurados

Semelhante a Manual nr 10

Manual nr 10
