ÍNDICE

•

Introdução ..........................................................................2

•

Especificação do produto ........................................................2

•

Construção do ambiente ...............................................................4

•

Construção do cômodo de vapor .................................................5

•

Instalação da chaminé ..................................................................6

•

Posicionamento da sauna ..........................................................7

•

Acionamento do gerador..................................................................8

•

Recomendações importantes e manutenção....................8

•

Manutenção e dados técnicos ................................................10

•

Certificado de garantia ...........................................................11

1

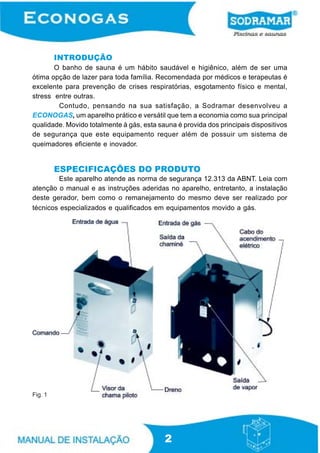

INTRODUÇÃO
O banho de sauna é um hábito saudável e higiênico, além de ser uma
ótima opção de lazer para toda família. Recomendada por médicos e terapeutas é
excelente para prevenção de crises respiratórias, esgotamento físico e mental,
stress entre outras.
Contudo, pensando na sua satisfação, a Sodramar desenvolveu a
ECONOGAS, um aparelho prático e versátil que tem a economia como sua principal
qualidade. Movido totalmente à gás, esta sauna é provida dos principais dispositivos
de segurança que este equipamento requer além de possuir um sistema de
queimadores eficiente e inovador.

ESPECIFICAÇÕES DO PRODUTO
Este aparelho atende as norma de segurança 12.313 da ABNT. Leia com
atenção o manual e as instruções aderidas no aparelho, entretanto, a instalação
deste gerador, bem como o remanejamento do mesmo deve ser realizado por
técnicos especializados e qualificados em equipamentos movido a gás.

Fig. 1

2

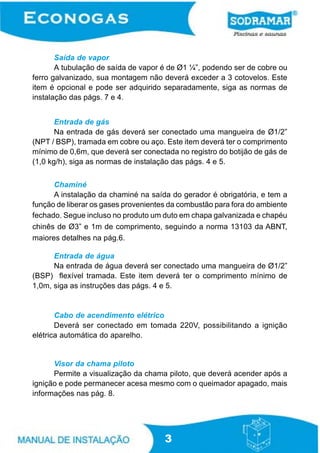

Saída de vapor
A tubulação de saída de vapor é de Ø1 ¼”, podendo ser de cobre ou
ferro galvanizado, sua montagem não deverá exceder a 3 cotovelos. Este
item é opcional e pode ser adquirido separadamente, siga as normas de
instalação das págs. 7 e 4.
Entrada de gás
Na entrada de gás deverá ser conectado uma mangueira de Ø1/2”
(NPT / BSP), tramada em cobre ou aço. Este item deverá ter o comprimento
mínimo de 0,6m, que deverá ser conectada no registro do botijão de gás de
(1,0 kg/h), siga as normas de instalação das págs. 4 e 5.
Chaminé
A instalação da chaminé na saída do gerador é obrigatória, e tem a
função de liberar os gases provenientes da combustão para fora do ambiente
fechado. Segue incluso no produto um duto em chapa galvanizada e chapéu
chinês de Ø3” e 1m de comprimento, seguindo a norma 13103 da ABNT,
maiores detalhes na pág.6.
Entrada de água
Na entrada de água deverá ser conectado uma mangueira de Ø1/2”
(BSP) flexível tramada. Este item deverá ter o comprimento mínimo de
1,0m, siga as instruções das págs. 4 e 5.

Cabo de acendimento elétrico
Deverá ser conectado em tomada 220V, possibilitando a ignição
elétrica automática do aparelho.

Visor da chama piloto
Permite a visualização da chama piloto, que deverá acender após a
ignição e pode permanecer acesa mesmo com o queimador apagado, mais
informações nas pág. 8.

3

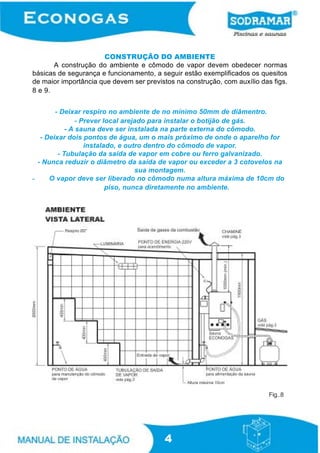

CONSTRUÇÃO DO AMBIENTE
A construção do ambiente e cômodo de vapor devem obedecer normas
básicas de segurança e funcionamento, a seguir estão exemplificados os quesitos
de maior importância que devem ser previstos na construção, com auxílio das figs.
8 e 9.
- Deixar respiro no ambiente de no mínimo 50mm de diâmentro.
- Prever local arejado para instalar o botijão de gás.
- A sauna deve ser instalada na parte externa do cômodo.
- Deixar dois pontos de água, um o mais próximo de onde o aparelho for
instalado, e outro dentro do cômodo de vapor.
- Tubulação da saída de vapor em cobre ou ferro galvanizado.
- Nunca reduzir o diâmetro da saída de vapor ou exceder a 3 cotovelos na
sua montagem.
O vapor deve ser liberado no cômodo numa altura máxima de 10cm do
piso, nunca diretamente no ambiente.

Fig..8

4

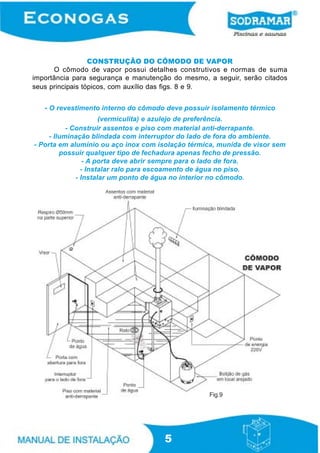

CONSTRUÇÃO DO CÔMODO DE VAPOR
O cômodo de vapor possui detalhes construtivos e normas de suma
importância para segurança e manutenção do mesmo, a seguir, serão citados
seus principais tópicos, com auxílio das figs. 8 e 9.

- O revestimento interno do cômodo deve possuir isolamento térmico
(vermiculita) e azulejo de preferência.
- Construir assentos e piso com material anti-derrapante.
- Iluminação blindada com interruptor do lado de fora do ambiente.
- Porta em alumínio ou aço inox com isolação térmica, munida de visor sem
possuir qualquer tipo de fechadura apenas fecho de pressão.
- A porta deve abrir sempre para o lado de fora.
- Instalar ralo para escoamento de água no piso.
- Instalar um ponto de água no interior no cômodo.

Fig.9

5

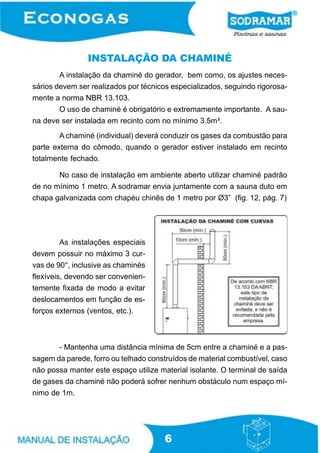

INSTALAÇÃO DA CHAMINÉ
A instalação da chaminé do gerador, bem como, os ajustes necessários devem ser realizados por técnicos especializados, seguindo rigorosamente a norma NBR 13.103.
O uso de chaminé é obrigatório e extremamente importante. A sauna deve ser instalada em recinto com no mínimo 3.5m³.
A chaminé (individual) deverá conduzir os gases da combustão para
parte externa do cômodo, quando o gerador estiver instalado em recinto
totalmente fechado.
No caso de instalação em ambiente aberto utilizar chaminé padrão
de no mínimo 1 metro. A sodramar envia juntamente com a sauna duto em
chapa galvanizada com chapéu chinês de 1 metro por Ø3” (fig. 12, pág. 7)

As instalações especiais
devem possuir no máximo 3 curvas de 90°, inclusive as chaminés
flexíveis, devendo ser convenientemente fixada de modo a evitar
deslocamentos em função de esforços externos (ventos, etc.).

- Mantenha uma distância mínima de 5cm entre a chaminé e a passagem da parede, forro ou telhado construídos de material combustível, caso
não possa manter este espaço utilize material isolante. O terminal de saída
de gases da chaminé não poderá sofrer nenhum obstáculo num espaço mínimo de 1m.

6

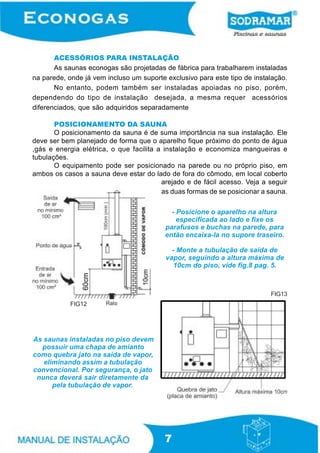

ACESSÓRIOS PARA INSTALAÇÃO
As saunas econogas são projetadas de fábrica para trabalharem instaladas
na parede, onde já vem incluso um suporte exclusivo para este tipo de instalação.
No entanto, podem também ser instaladas apoiadas no piso, porém,
dependendo do tipo de instalação desejada, a mesma requer acessórios
diferenciados, que são adquiridos separadamente
POSICIONAMENTO DA SAUNA
O posicionamento da sauna é de suma importância na sua instalação. Ele
deve ser bem planejado de forma que o aparelho fique próximo do ponto de água
,gás e energia elétrica, o que facilita a instalação e economiza mangueiras e
tubulações.
O equipamento pode ser posicionado na parede ou no próprio piso, em
ambos os casos a sauna deve estar do lado de fora do cômodo, em local coberto
arejado e de fácil acesso. Veja a seguir
as duas formas de se posicionar a sauna.
- Posicione o aparelho na altura
especificada ao lado e fixe os
parafusos e buchas na parede, para
então encaixa-la no supore traseiro.
- Monte a tubulação de saída de
vapor, seguindo a altura máxima de
10cm do piso, vide fig.8 pag. 5.

FIG13
FIG12

As saunas instaladas no piso devem
possuir uma chapa de amianto
como quebra jato na saída de vapor,
eliminando assim a tubulação
convencional. Por segurança, o jato
nunca deverá sair diretamente da
pela tubulação de vapor.

7

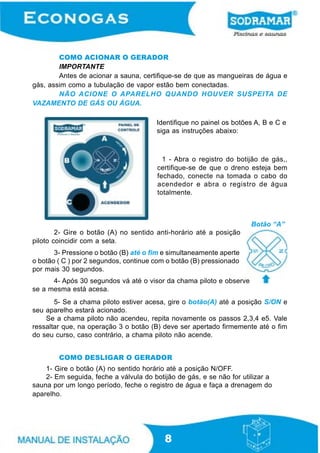

COMO ACIONAR O GERADOR
IMPORTANTE
Antes de acionar a sauna, certifique-se de que as mangueiras de água e
gás, assim como a tubulação de vapor estão bem conectadas.
NÃO ACIONE O APARELHO QUANDO HOUVER SUSPEITA DE
VAZAMENTO DE GÁS OU ÁGUA.
Identifique no painel os botões A, B e C e
siga as instruções abaixo:

1 - Abra o registro do botijão de gás,,
certifique-se de que o dreno esteja bem
fechado, conecte na tomada o cabo do
acendedor e abra o registro de água
totalmente.

Botão “A”
2- Gire o botão (A) no sentido anti-horário até a posição
piloto coincidir com a seta.
3- Pressione o botão (B) até o fim e simultaneamente aperte
o botão ( C ) por 2 segundos, continue com o botão (B) pressionado
por mais 30 segundos.
4- Após 30 segundos vá até o visor da chama piloto e observe
se a mesma está acesa.
5- Se a chama piloto estiver acesa, gire o botão(A) até a posição S/ON e
seu aparelho estará acionado.
Se a chama piloto não acendeu, repita novamente os passos 2,3,4 e5. Vale
ressaltar que, na operação 3 o botão (B) deve ser apertado firmemente até o fim
do seu curso, caso contrário, a chama piloto não acende.
COMO DESLIGAR O GERADOR
1- Gire o botão (A) no sentido horário até a posição N/OFF.
2- Em seguida, feche a válvula do botijão de gás, e se não for utilizar a
sauna por um longo período, feche o registro de água e faça a drenagem do
aparelho.

8

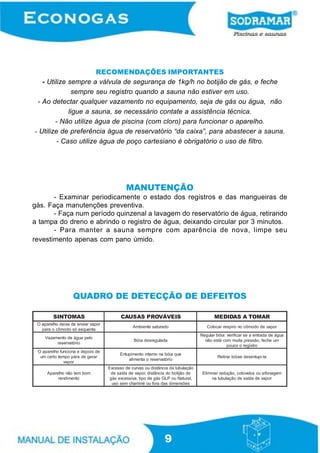

RECOMENDAÇÕES IMPORTANTES
- Utilize sempre a válvula de segurança de 1kg/h no botijão de gás, e feche
sempre seu registro quando a sauna não estiver em uso.
- Ao detectar qualquer vazamento no equipamento, seja de gás ou água, não
ligue a sauna, se necessário contate a assistência técnica.
- Não utilize água de piscina (com cloro) para funcionar o aparelho.
- Utilize de preferência água de reservatório “da caixa”, para abastecer a sauna.
- Caso utilize água de poço cartesiano é obrigatório o uso de filtro.

MANUTENÇÃO
- Examinar periodicamente o estado dos registros e das mangueiras de
gás. Faça manutenções preventiva.
- Faça num período quinzenal a lavagem do reservatório de água, retirando
a tampa do dreno e abrindo o registro de água, deixando circular por 3 minutos.
- Para manter a sauna sempre com aparência de nova, limpe seu
revestimento apenas com pano úmido.

QUADRO DE DETECÇÃO DE DEFEITOS
SINTOMAS

CAUSAS PROVÁVEIS

MEDIDAS A TOMAR

O aparelho deixa de enviar vapor
para o cômodo só esquenta

Ambiente saturado

Colocar respiro no cômodo de vapor

Vazamento de água pelo
reservatório

Bóia desregulada

Regular bóia: verificar se a entrada de água
não está com muita pressão, feche um
pouco o registro

O aparelho funciona e depois de
um certo tempo pára de gerar
vapor

Entupimento interno na bóia que
alimenta o reservatório

Retirar bóiae desentupi-la

Aparelho não tem bom
rendimento

Excesso de curvas ou distância da tubulação
de saída de vapor, distãncia do botijão de
gás excessiva, tipo de gás GLP ou Natural,
uso sem chaminé ou fora das dimensões

Eliminar redução, cotovelos ou sifonagem
na tubulação de saída de vapor

9

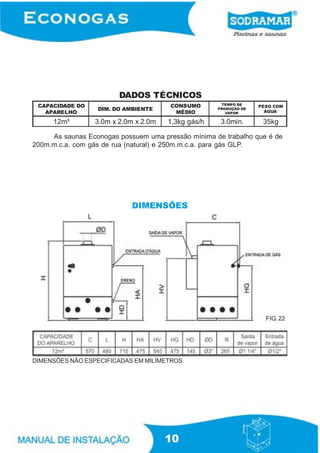

DADOS TÉCNICOS
CAPACIDADE DO
APARELHO

DIM. DO AMBIENTE

CONSUMO
MÉDIO

TEMPO DE
PRODUÇÃO DE
VAPOR

PESO COM
ÁGUA

12m³

3.0m x 2.0m x 2.0m

1,3kg gás/h

3.0min.

3 5 kg

As saunas Econogas possuem uma pressão mínima de trabalho que é de
200m.m.c.a. com gás de rua (natural) e 250m.m.c.a. para gás GLP.

DIMENSÕES

FIG. 22

DIMENSÕES NÃO ESPECIFICADAS EM MILÍMETROS

10

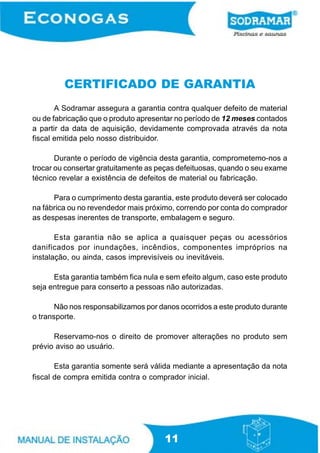

CERTIFICADO DE GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material
ou de fabricação que o produto apresentar no período de 12 meses contados
a partir da data de aquisição, devidamente comprovada através da nota
fiscal emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a
trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame
técnico revelar a existência de defeitos de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado
na fábrica ou no revendedor mais próximo, correndo por conta do comprador
as despesas inerentes de transporte, embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios
danificados por inundações, incêndios, componentes impróprios na
instalação, ou ainda, casos imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto
seja entregue para conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante
o transporte.
Reservamo-nos o direito de promover alterações no produto sem
prévio aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota
fiscal de compra emitida contra o comprador inicial.

11
ANOTAÇÕES

12
Aquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de Piscinas

Mais conteúdo relacionado

Mais procurados (15)

Manual instalacao kop 60_qc - 220v e 380v
Manual instalacao kop 60_qc - 220v e 380vManual instalacao kop 60_qc - 220v e 380v
Manual instalacao kop 60_qc - 220v e 380v

Liquidos combustiveis-e-inflamaveis
Liquidos combustiveis-e-inflamaveisLiquidos combustiveis-e-inflamaveis
Liquidos combustiveis-e-inflamaveis

Preços de Piscinas de Concreto - Show de Piscinas
Preços de Piscinas de Concreto - Show de PiscinasPreços de Piscinas de Concreto - Show de Piscinas
Preços de Piscinas de Concreto - Show de Piscinas

Bombas comerciais
Bombas comerciaisBombas comerciais
Bombas comerciais

Manual Balay - campana 3 bc548
Manual Balay -  campana 3 bc548Manual Balay -  campana 3 bc548
Manual Balay - campana 3 bc548

Res agas acumulacao_manual
Res agas acumulacao_manualRes agas acumulacao_manual
Res agas acumulacao_manual

Filtro bomba
Filtro bombaFiltro bomba
Filtro bomba

Nbr 10339 projeto e execução de piscina - sistema de recir
Nbr 10339   projeto e execução de piscina - sistema de recirNbr 10339   projeto e execução de piscina - sistema de recir
Nbr 10339 projeto e execução de piscina - sistema de recir

Encimera Teka EX/70 5G AI AL TR
Encimera Teka EX/70 5G AI AL TREncimera Teka EX/70 5G AI AL TR
Encimera Teka EX/70 5G AI AL TR

Armazenagem de Produtos Quimicos
Armazenagem de Produtos QuimicosArmazenagem de Produtos Quimicos
Armazenagem de Produtos Quimicos

Campana Teka GFT
Campana Teka GFT Campana Teka GFT
Campana Teka GFT

Manual bosch campana a pared dwk06 e650
Manual bosch   campana a pared dwk06 e650Manual bosch   campana a pared dwk06 e650
Manual bosch campana a pared dwk06 e650

Instalação de ar condicionado split
Instalação de ar condicionado splitInstalação de ar condicionado split
Instalação de ar condicionado split

Porta corta fogo 2020
Porta corta fogo 2020Porta corta fogo 2020
Porta corta fogo 2020

07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo


Semelhante a Aquecimento Gás para Residência e Piscina - Show de Piscinas

Manual econogas 2006
Manual econogas 2006Manual econogas 2006
Manual econogas 2006Cocab Pools

Novo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarNovo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarCottage Casa E Lazer

Orçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de PiscinasOrçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de PiscinasShow de Piscinas

Mt8kmanual compact line
Mt8kmanual compact lineMt8kmanual compact line
Mt8kmanual compact lineCocab Pools

Manual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL AlbaceteManual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL AlbaceteCottage Casa E Lazer

Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Cottage Casa E Lazer

Manual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - SodramarManual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - SodramarCottage Casa E Lazer

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)Cocab Pools

Manual bombas-perifericas man
Manual bombas-perifericas manManual bombas-perifericas man
Manual bombas-perifericas manAdjamar Raimundo

Filtros de Grandes para Piscinas - Show de Piscinas
Filtros de Grandes para Piscinas - Show de PiscinasFiltros de Grandes para Piscinas - Show de Piscinas
Filtros de Grandes para Piscinas - Show de PiscinasShow de Piscinas

H28fmanual sauna seca
H28fmanual sauna secaH28fmanual sauna seca
H28fmanual sauna secaCocab Pools

Sodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporSodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporPiscinas Jundiai


Semelhante a Aquecimento Gás para Residência e Piscina - Show de Piscinas (20)

Manual econogas 2006
Manual econogas 2006Manual econogas 2006
Manual econogas 2006

Novo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarNovo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - Sodramar

Orçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de PiscinasOrçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de Piscinas

Mt8kmanual compact line
Mt8kmanual compact lineMt8kmanual compact line
Mt8kmanual compact line

Manual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL AlbaceteManual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL Albacete

Abjgmanaul bms
Abjgmanaul bmsAbjgmanaul bms
Abjgmanaul bms

Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)

Eletrico manual
Eletrico manualEletrico manual
Eletrico manual

Manual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - SodramarManual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - Sodramar

Filtro bomba
Filtro bombaFiltro bomba
Filtro bomba

Filtro bomba
Filtro bombaFiltro bomba
Filtro bomba

Abjgmanaul bms
Abjgmanaul bmsAbjgmanaul bms
Abjgmanaul bms

Manual drenoabs
Manual drenoabsManual drenoabs
Manual drenoabs

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)

Manual bombas-perifericas man
Manual bombas-perifericas manManual bombas-perifericas man
Manual bombas-perifericas man

Filtros de Grandes para Piscinas - Show de Piscinas
Filtros de Grandes para Piscinas - Show de PiscinasFiltros de Grandes para Piscinas - Show de Piscinas
Filtros de Grandes para Piscinas - Show de Piscinas

H28fmanual sauna seca
H28fmanual sauna secaH28fmanual sauna seca
H28fmanual sauna seca

Redes de ar comprimido
Redes de ar comprimidoRedes de ar comprimido
Redes de ar comprimido

Sodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporSodramar Manual Gerador de Vapor
Sodramar Manual Gerador de Vapor

Gerador Compact Line Sodramar
Gerador Compact Line SodramarGerador Compact Line Sodramar
Gerador Compact Line Sodramar


Mais de Show de Piscinas

Filtro para Piscina Jacuzzi Série TP - Especificação Técnica
Filtro para Piscina Jacuzzi Série TP - Especificação TécnicaFiltro para Piscina Jacuzzi Série TP - Especificação Técnica
Filtro para Piscina Jacuzzi Série TP - Especificação TécnicaShow de Piscinas

Piscinas de Concreto Armado - Show de Piscinas
Piscinas de Concreto Armado - Show de PiscinasPiscinas de Concreto Armado - Show de Piscinas
Piscinas de Concreto Armado - Show de PiscinasShow de Piscinas

Reforma Piscina Azulejo - Show de Piscinas
Reforma Piscina Azulejo - Show de PiscinasReforma Piscina Azulejo - Show de Piscinas
Reforma Piscina Azulejo - Show de PiscinasShow de Piscinas

Construção de Piscinas de Concreto - Show de Piscinas
Construção de Piscinas de Concreto - Show de PiscinasConstrução de Piscinas de Concreto - Show de Piscinas
Construção de Piscinas de Concreto - Show de PiscinasShow de Piscinas

Piscina Concreto Passo a Passo - Show de Piscinas
Piscina Concreto Passo a Passo - Show de PiscinasPiscina Concreto Passo a Passo - Show de Piscinas
Piscina Concreto Passo a Passo - Show de PiscinasShow de Piscinas

Piscina de Azulejo - Show de Piscinas
Piscina de Azulejo - Show de PiscinasPiscina de Azulejo - Show de Piscinas
Piscina de Azulejo - Show de PiscinasShow de Piscinas

Picinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasPicinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasShow de Piscinas

Piscina de Concreto - Show de Piscinas
Piscina de Concreto - Show de PiscinasPiscina de Concreto - Show de Piscinas
Piscina de Concreto - Show de PiscinasShow de Piscinas

Piscinas em Casas - Show de Piscinas
Piscinas em Casas - Show de PiscinasPiscinas em Casas - Show de Piscinas
Piscinas em Casas - Show de PiscinasShow de Piscinas

Piscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de PiscinasPiscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de PiscinasShow de Piscinas

Projeto de Piscina - Show de Piscinas
Projeto de Piscina - Show de PiscinasProjeto de Piscina - Show de Piscinas
Projeto de Piscina - Show de PiscinasShow de Piscinas

Casa com Piscinas - Show de Piscinas
Casa com Piscinas - Show de PiscinasCasa com Piscinas - Show de Piscinas
Casa com Piscinas - Show de PiscinasShow de Piscinas

Como Construir Piscina de Alvenaria - Show de Piscinas
Como Construir Piscina de Alvenaria - Show de PiscinasComo Construir Piscina de Alvenaria - Show de Piscinas
Como Construir Piscina de Alvenaria - Show de PiscinasShow de Piscinas

Comprar Piscina de Vinil - Show de Piscinas
Comprar Piscina de Vinil - Show de PiscinasComprar Piscina de Vinil - Show de Piscinas
Comprar Piscina de Vinil - Show de PiscinasShow de Piscinas

Construção de Piscina - Show de Piscinas
Construção de Piscina - Show de PiscinasConstrução de Piscina - Show de Piscinas
Construção de Piscina - Show de PiscinasShow de Piscinas

Construindo uma Piscina - Show de Piscinas
Construindo uma Piscina - Show de PiscinasConstruindo uma Piscina - Show de Piscinas
Construindo uma Piscina - Show de PiscinasShow de Piscinas

Piscinas Residenciais - Show de Piscinas
Piscinas Residenciais - Show de PiscinasPiscinas Residenciais - Show de Piscinas
Piscinas Residenciais - Show de PiscinasShow de Piscinas

Show de Piscinas em São Paulo
Show de Piscinas em São PauloShow de Piscinas em São Paulo
Show de Piscinas em São PauloShow de Piscinas

Acessórios para Piscinas em São Paulo - Show de Piscinas
Acessórios para Piscinas em São Paulo - Show de PiscinasAcessórios para Piscinas em São Paulo - Show de Piscinas
Acessórios para Piscinas em São Paulo - Show de PiscinasShow de Piscinas


Mais de Show de Piscinas (20)

Piscinas
PiscinasPiscinas
Piscinas

Filtro para Piscina Jacuzzi Série TP - Especificação Técnica
Filtro para Piscina Jacuzzi Série TP - Especificação TécnicaFiltro para Piscina Jacuzzi Série TP - Especificação Técnica
Filtro para Piscina Jacuzzi Série TP - Especificação Técnica

Piscinas de Concreto Armado - Show de Piscinas
Piscinas de Concreto Armado - Show de PiscinasPiscinas de Concreto Armado - Show de Piscinas
Piscinas de Concreto Armado - Show de Piscinas

Reforma Piscina Azulejo - Show de Piscinas
Reforma Piscina Azulejo - Show de PiscinasReforma Piscina Azulejo - Show de Piscinas
Reforma Piscina Azulejo - Show de Piscinas

Construção de Piscinas de Concreto - Show de Piscinas
Construção de Piscinas de Concreto - Show de PiscinasConstrução de Piscinas de Concreto - Show de Piscinas
Construção de Piscinas de Concreto - Show de Piscinas

Piscina Concreto Passo a Passo - Show de Piscinas
Piscina Concreto Passo a Passo - Show de PiscinasPiscina Concreto Passo a Passo - Show de Piscinas
Piscina Concreto Passo a Passo - Show de Piscinas

Piscina de Azulejo - Show de Piscinas
Piscina de Azulejo - Show de PiscinasPiscina de Azulejo - Show de Piscinas
Piscina de Azulejo - Show de Piscinas

Picinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de PiscinasPicinas de Vinil - Show de Piscinas
Picinas de Vinil - Show de Piscinas

Piscina de Concreto - Show de Piscinas
Piscina de Concreto - Show de PiscinasPiscina de Concreto - Show de Piscinas
Piscina de Concreto - Show de Piscinas

Piscinas em Casas - Show de Piscinas
Piscinas em Casas - Show de PiscinasPiscinas em Casas - Show de Piscinas
Piscinas em Casas - Show de Piscinas

Piscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de PiscinasPiscinas em Concreto Armado - Show de Piscinas
Piscinas em Concreto Armado - Show de Piscinas

Projeto de Piscina - Show de Piscinas
Projeto de Piscina - Show de PiscinasProjeto de Piscina - Show de Piscinas
Projeto de Piscina - Show de Piscinas

Casa com Piscinas - Show de Piscinas
Casa com Piscinas - Show de PiscinasCasa com Piscinas - Show de Piscinas
Casa com Piscinas - Show de Piscinas

Como Construir Piscina de Alvenaria - Show de Piscinas
Como Construir Piscina de Alvenaria - Show de PiscinasComo Construir Piscina de Alvenaria - Show de Piscinas
Como Construir Piscina de Alvenaria - Show de Piscinas

Comprar Piscina de Vinil - Show de Piscinas
Comprar Piscina de Vinil - Show de PiscinasComprar Piscina de Vinil - Show de Piscinas
Comprar Piscina de Vinil - Show de Piscinas

Construção de Piscina - Show de Piscinas
Construção de Piscina - Show de PiscinasConstrução de Piscina - Show de Piscinas
Construção de Piscina - Show de Piscinas

Construindo uma Piscina - Show de Piscinas
Construindo uma Piscina - Show de PiscinasConstruindo uma Piscina - Show de Piscinas
Construindo uma Piscina - Show de Piscinas

Piscinas Residenciais - Show de Piscinas
Piscinas Residenciais - Show de PiscinasPiscinas Residenciais - Show de Piscinas
Piscinas Residenciais - Show de Piscinas

Show de Piscinas em São Paulo
Show de Piscinas em São PauloShow de Piscinas em São Paulo
Show de Piscinas em São Paulo

Acessórios para Piscinas em São Paulo - Show de Piscinas
Acessórios para Piscinas em São Paulo - Show de PiscinasAcessórios para Piscinas em São Paulo - Show de Piscinas
Acessórios para Piscinas em São Paulo - Show de Piscinas


Aquecimento Gás para Residência e Piscina - Show de Piscinas

  • 1. ÍNDICE • Introdução ..........................................................................2 • Especificação do produto ........................................................2 • Construção do ambiente ...............................................................4 • Construção do cômodo de vapor .................................................5 • Instalação da chaminé ..................................................................6 • Posicionamento da sauna ..........................................................7 • Acionamento do gerador..................................................................8 • Recomendações importantes e manutenção....................8 • Manutenção e dados técnicos ................................................10 • Certificado de garantia ...........................................................11 1
  • 2. INTRODUÇÃO O banho de sauna é um hábito saudável e higiênico, além de ser uma ótima opção de lazer para toda família. Recomendada por médicos e terapeutas é excelente para prevenção de crises respiratórias, esgotamento físico e mental, stress entre outras. Contudo, pensando na sua satisfação, a Sodramar desenvolveu a ECONOGAS, um aparelho prático e versátil que tem a economia como sua principal qualidade. Movido totalmente à gás, esta sauna é provida dos principais dispositivos de segurança que este equipamento requer além de possuir um sistema de queimadores eficiente e inovador. ESPECIFICAÇÕES DO PRODUTO Este aparelho atende as norma de segurança 12.313 da ABNT. Leia com atenção o manual e as instruções aderidas no aparelho, entretanto, a instalação deste gerador, bem como o remanejamento do mesmo deve ser realizado por técnicos especializados e qualificados em equipamentos movido a gás. Fig. 1 2
  • 3. Saída de vapor A tubulação de saída de vapor é de Ø1 ¼”, podendo ser de cobre ou ferro galvanizado, sua montagem não deverá exceder a 3 cotovelos. Este item é opcional e pode ser adquirido separadamente, siga as normas de instalação das págs. 7 e 4. Entrada de gás Na entrada de gás deverá ser conectado uma mangueira de Ø1/2” (NPT / BSP), tramada em cobre ou aço. Este item deverá ter o comprimento mínimo de 0,6m, que deverá ser conectada no registro do botijão de gás de (1,0 kg/h), siga as normas de instalação das págs. 4 e 5. Chaminé A instalação da chaminé na saída do gerador é obrigatória, e tem a função de liberar os gases provenientes da combustão para fora do ambiente fechado. Segue incluso no produto um duto em chapa galvanizada e chapéu chinês de Ø3” e 1m de comprimento, seguindo a norma 13103 da ABNT, maiores detalhes na pág.6. Entrada de água Na entrada de água deverá ser conectado uma mangueira de Ø1/2” (BSP) flexível tramada. Este item deverá ter o comprimento mínimo de 1,0m, siga as instruções das págs. 4 e 5. Cabo de acendimento elétrico Deverá ser conectado em tomada 220V, possibilitando a ignição elétrica automática do aparelho. Visor da chama piloto Permite a visualização da chama piloto, que deverá acender após a ignição e pode permanecer acesa mesmo com o queimador apagado, mais informações nas pág. 8. 3
  • 4. CONSTRUÇÃO DO AMBIENTE A construção do ambiente e cômodo de vapor devem obedecer normas básicas de segurança e funcionamento, a seguir estão exemplificados os quesitos de maior importância que devem ser previstos na construção, com auxílio das figs. 8 e 9. - Deixar respiro no ambiente de no mínimo 50mm de diâmentro. - Prever local arejado para instalar o botijão de gás. - A sauna deve ser instalada na parte externa do cômodo. - Deixar dois pontos de água, um o mais próximo de onde o aparelho for instalado, e outro dentro do cômodo de vapor. - Tubulação da saída de vapor em cobre ou ferro galvanizado. - Nunca reduzir o diâmetro da saída de vapor ou exceder a 3 cotovelos na sua montagem. O vapor deve ser liberado no cômodo numa altura máxima de 10cm do piso, nunca diretamente no ambiente. Fig..8 4
  • 5. CONSTRUÇÃO DO CÔMODO DE VAPOR O cômodo de vapor possui detalhes construtivos e normas de suma importância para segurança e manutenção do mesmo, a seguir, serão citados seus principais tópicos, com auxílio das figs. 8 e 9. - O revestimento interno do cômodo deve possuir isolamento térmico (vermiculita) e azulejo de preferência. - Construir assentos e piso com material anti-derrapante. - Iluminação blindada com interruptor do lado de fora do ambiente. - Porta em alumínio ou aço inox com isolação térmica, munida de visor sem possuir qualquer tipo de fechadura apenas fecho de pressão. - A porta deve abrir sempre para o lado de fora. - Instalar ralo para escoamento de água no piso. - Instalar um ponto de água no interior no cômodo. Fig.9 5
  • 6. INSTALAÇÃO DA CHAMINÉ A instalação da chaminé do gerador, bem como, os ajustes necessários devem ser realizados por técnicos especializados, seguindo rigorosamente a norma NBR 13.103. O uso de chaminé é obrigatório e extremamente importante. A sauna deve ser instalada em recinto com no mínimo 3.5m³. A chaminé (individual) deverá conduzir os gases da combustão para parte externa do cômodo, quando o gerador estiver instalado em recinto totalmente fechado. No caso de instalação em ambiente aberto utilizar chaminé padrão de no mínimo 1 metro. A sodramar envia juntamente com a sauna duto em chapa galvanizada com chapéu chinês de 1 metro por Ø3” (fig. 12, pág. 7) As instalações especiais devem possuir no máximo 3 curvas de 90°, inclusive as chaminés flexíveis, devendo ser convenientemente fixada de modo a evitar deslocamentos em função de esforços externos (ventos, etc.). - Mantenha uma distância mínima de 5cm entre a chaminé e a passagem da parede, forro ou telhado construídos de material combustível, caso não possa manter este espaço utilize material isolante. O terminal de saída de gases da chaminé não poderá sofrer nenhum obstáculo num espaço mínimo de 1m. 6
  • 7. ACESSÓRIOS PARA INSTALAÇÃO As saunas econogas são projetadas de fábrica para trabalharem instaladas na parede, onde já vem incluso um suporte exclusivo para este tipo de instalação. No entanto, podem também ser instaladas apoiadas no piso, porém, dependendo do tipo de instalação desejada, a mesma requer acessórios diferenciados, que são adquiridos separadamente POSICIONAMENTO DA SAUNA O posicionamento da sauna é de suma importância na sua instalação. Ele deve ser bem planejado de forma que o aparelho fique próximo do ponto de água ,gás e energia elétrica, o que facilita a instalação e economiza mangueiras e tubulações. O equipamento pode ser posicionado na parede ou no próprio piso, em ambos os casos a sauna deve estar do lado de fora do cômodo, em local coberto arejado e de fácil acesso. Veja a seguir as duas formas de se posicionar a sauna. - Posicione o aparelho na altura especificada ao lado e fixe os parafusos e buchas na parede, para então encaixa-la no supore traseiro. - Monte a tubulação de saída de vapor, seguindo a altura máxima de 10cm do piso, vide fig.8 pag. 5. FIG13 FIG12 As saunas instaladas no piso devem possuir uma chapa de amianto como quebra jato na saída de vapor, eliminando assim a tubulação convencional. Por segurança, o jato nunca deverá sair diretamente da pela tubulação de vapor. 7
  • 8. COMO ACIONAR O GERADOR IMPORTANTE Antes de acionar a sauna, certifique-se de que as mangueiras de água e gás, assim como a tubulação de vapor estão bem conectadas. NÃO ACIONE O APARELHO QUANDO HOUVER SUSPEITA DE VAZAMENTO DE GÁS OU ÁGUA. Identifique no painel os botões A, B e C e siga as instruções abaixo: 1 - Abra o registro do botijão de gás,, certifique-se de que o dreno esteja bem fechado, conecte na tomada o cabo do acendedor e abra o registro de água totalmente. Botão “A” 2- Gire o botão (A) no sentido anti-horário até a posição piloto coincidir com a seta. 3- Pressione o botão (B) até o fim e simultaneamente aperte o botão ( C ) por 2 segundos, continue com o botão (B) pressionado por mais 30 segundos. 4- Após 30 segundos vá até o visor da chama piloto e observe se a mesma está acesa. 5- Se a chama piloto estiver acesa, gire o botão(A) até a posição S/ON e seu aparelho estará acionado. Se a chama piloto não acendeu, repita novamente os passos 2,3,4 e5. Vale ressaltar que, na operação 3 o botão (B) deve ser apertado firmemente até o fim do seu curso, caso contrário, a chama piloto não acende. COMO DESLIGAR O GERADOR 1- Gire o botão (A) no sentido horário até a posição N/OFF. 2- Em seguida, feche a válvula do botijão de gás, e se não for utilizar a sauna por um longo período, feche o registro de água e faça a drenagem do aparelho. 8
  • 9. RECOMENDAÇÕES IMPORTANTES - Utilize sempre a válvula de segurança de 1kg/h no botijão de gás, e feche sempre seu registro quando a sauna não estiver em uso. - Ao detectar qualquer vazamento no equipamento, seja de gás ou água, não ligue a sauna, se necessário contate a assistência técnica. - Não utilize água de piscina (com cloro) para funcionar o aparelho. - Utilize de preferência água de reservatório “da caixa”, para abastecer a sauna. - Caso utilize água de poço cartesiano é obrigatório o uso de filtro. MANUTENÇÃO - Examinar periodicamente o estado dos registros e das mangueiras de gás. Faça manutenções preventiva. - Faça num período quinzenal a lavagem do reservatório de água, retirando a tampa do dreno e abrindo o registro de água, deixando circular por 3 minutos. - Para manter a sauna sempre com aparência de nova, limpe seu revestimento apenas com pano úmido. QUADRO DE DETECÇÃO DE DEFEITOS SINTOMAS CAUSAS PROVÁVEIS MEDIDAS A TOMAR O aparelho deixa de enviar vapor para o cômodo só esquenta Ambiente saturado Colocar respiro no cômodo de vapor Vazamento de água pelo reservatório Bóia desregulada Regular bóia: verificar se a entrada de água não está com muita pressão, feche um pouco o registro O aparelho funciona e depois de um certo tempo pára de gerar vapor Entupimento interno na bóia que alimenta o reservatório Retirar bóiae desentupi-la Aparelho não tem bom rendimento Excesso de curvas ou distância da tubulação de saída de vapor, distãncia do botijão de gás excessiva, tipo de gás GLP ou Natural, uso sem chaminé ou fora das dimensões Eliminar redução, cotovelos ou sifonagem na tubulação de saída de vapor 9
  • 10. DADOS TÉCNICOS CAPACIDADE DO APARELHO DIM. DO AMBIENTE CONSUMO MÉDIO TEMPO DE PRODUÇÃO DE VAPOR PESO COM ÁGUA 12m³ 3.0m x 2.0m x 2.0m 1,3kg gás/h 3.0min. 3 5 kg As saunas Econogas possuem uma pressão mínima de trabalho que é de 200m.m.c.a. com gás de rua (natural) e 250m.m.c.a. para gás GLP. DIMENSÕES FIG. 22 DIMENSÕES NÃO ESPECIFICADAS EM MILÍMETROS 10
  • 11. CERTIFICADO DE GARANTIA A Sodramar assegura a garantia contra qualquer defeito de material ou de fabricação que o produto apresentar no período de 12 meses contados a partir da data de aquisição, devidamente comprovada através da nota fiscal emitida pelo nosso distribuidor. Durante o período de vigência desta garantia, comprometemo-nos a trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame técnico revelar a existência de defeitos de material ou fabricação. Para o cumprimento desta garantia, este produto deverá ser colocado na fábrica ou no revendedor mais próximo, correndo por conta do comprador as despesas inerentes de transporte, embalagem e seguro. Esta garantia não se aplica a quaisquer peças ou acessórios danificados por inundações, incêndios, componentes impróprios na instalação, ou ainda, casos imprevisíveis ou inevitáveis. Esta garantia também fica nula e sem efeito algum, caso este produto seja entregue para conserto a pessoas não autorizadas. Não nos responsabilizamos por danos ocorridos a este produto durante o transporte. Reservamo-nos o direito de promover alterações no produto sem prévio aviso ao usuário. Esta garantia somente será válida mediante a apresentação da nota fiscal de compra emitida contra o comprador inicial. 11
