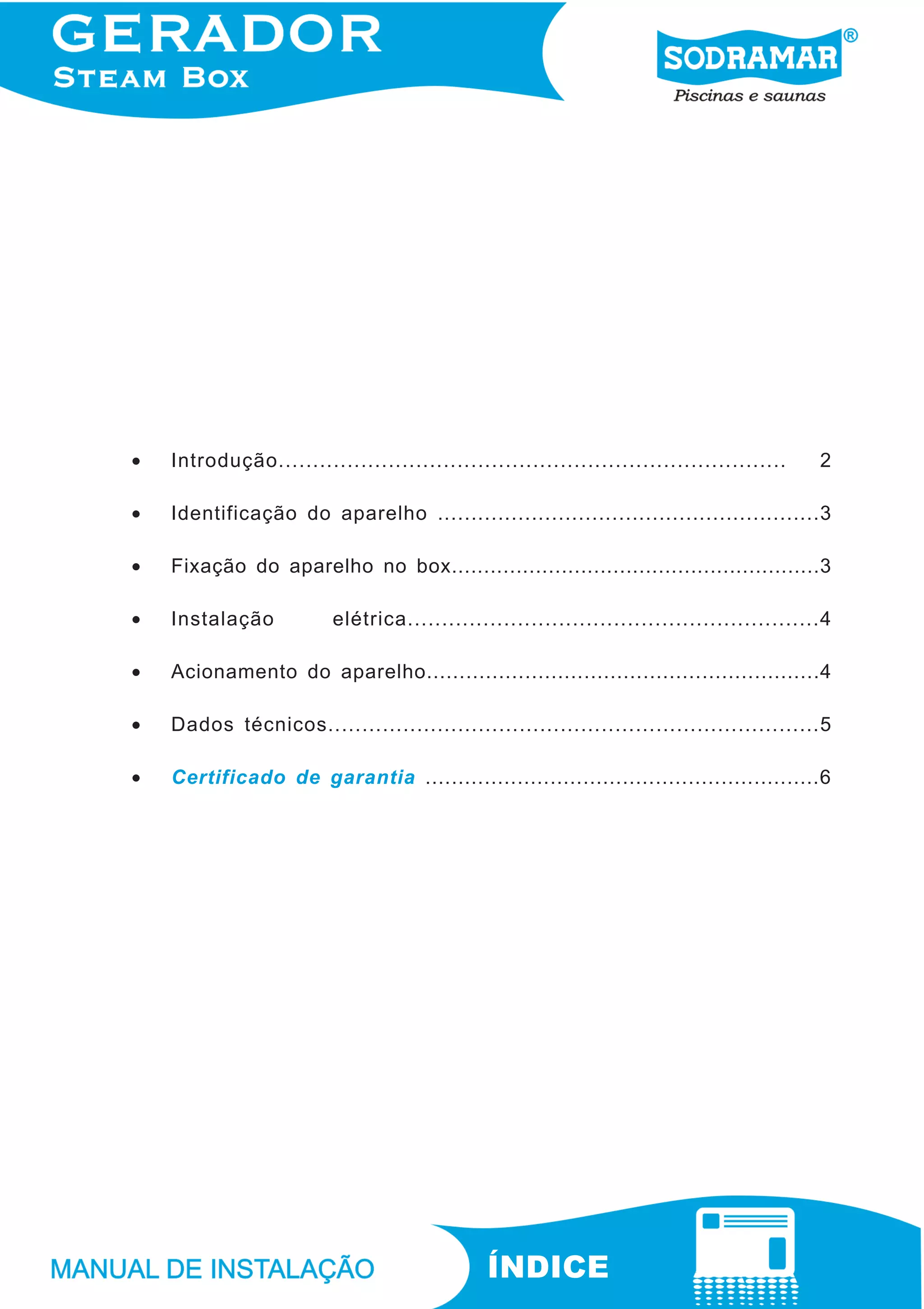

1. •
Introdução..........................................................................
•
Identificação do aparelho .........................................................3
•
Fixação do aparelho no box.........................................................3
•
Instalação
•
Acionamento do aparelho............................................................4
•
Dados técnicos........................................................................5
•
Certificado de garantia ............................................................6
2
elétrica............................................................4
ÍNDICE

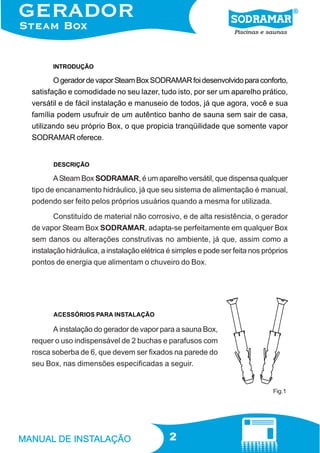

2. INTRODUÇÃO
O gerador de vapor Steam Box SODRAMAR foi desenvolvido para conforto,
satisfação e comodidade no seu lazer, tudo isto, por ser um aparelho prático,
versátil e de fácil instalação e manuseio de todos, já que agora, você e sua
família podem usufruir de um autêntico banho de sauna sem sair de casa,
utilizando seu próprio Box, o que propicia tranqüilidade que somente vapor
SODRAMAR oferece.
DESCRIÇÃO
A Steam Box SODRAMAR, é um aparelho versátil, que dispensa qualquer
tipo de encanamento hidráulico, já que seu sistema de alimentação é manual,
podendo ser feito pelos próprios usuários quando a mesma for utilizada.
Constituído de material não corrosivo, e de alta resistência, o gerador
de vapor Steam Box SODRAMAR, adapta-se perfeitamente em qualquer Box
sem danos ou alterações construtivas no ambiente, já que, assim como a
instalação hidráulica, a instalação elétrica é simples e pode ser feita nos próprios
pontos de energia que alimentam o chuveiro do Box.
ACESSÓRIOS PARA INSTALAÇÃO
A instalação do gerador de vapor para a sauna Box,
requer o uso indispensável de 2 buchas e parafusos com
rosca soberba de 6, que devem ser fixados na parede do
seu Box, nas dimensões especificadas a seguir.
Fig.1
2

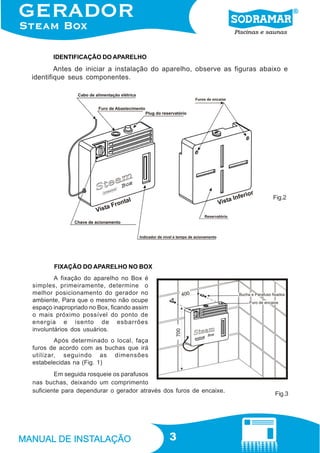

3. IDENTIFICAÇÃO DO APARELHO
Antes de iniciar a instalação do aparelho, observe as figuras abaixo e
identifique seus componentes.
Fig.2
FIXAÇÃO DO APARELHO NO BOX
A fixação do aparelho no Box é
simples, primeiramente, determine o
melhor posicionamento do gerador no
ambiente, Para que o mesmo não ocupe
espaço inapropriado no Box, ficando assim
o mais próximo possível do ponto de
energia e isento de esbarrões
involuntários dos usuários.
Após determinado o local, faça
furos de acordo com as buchas que irá
utilizar, seguindo as dimensões
estabelecidas na (Fig. 1)
Em seguida rosqueie os parafusos
nas buchas, deixando um comprimento
suficiente para dependurar o gerador através dos furos de encaixe.
3
Fig.3

4. INSTALAÇÃO ELÉTRICA
A instalação elétrica do gerador de vapor para sauna box é muito simples,
primeiramente, veja junto ao eletricista responsável ou revendedor se os pontos de energia
onde será instalado o gerador são compatíveis com os dados apresentados no tabela de
dados técnicos do produto( Pág. 5).
Estando conforme, você pode simplesmente conectar os fios do cabo de
alimentação do gerador, nos fios fase da rede, ou de alimentação do próprio
chuveiro, se a instalação for compatível (Fig. 4).
Fig.4
IMPORTANTE
Nunca acione a Steam Box e o chuveiro ao mesmo tempo, quando a
instalação for feita diretamente no mesmo. Certifique-se de que o disjuntor do
quadro de energia está desligado antes de realizar a instalação elétrica.
ACIONAMENTO DO GERADOR DE VAPOR
Primeiramente, retire o plug do
reservatório e abasteça o gerador com
água (Fig. 5). Encha o reservatório até o
nível de água do indicador coincidir com o
tempo desejado do banho de Sauna, no qual
varia de 0 a 60 minutos. Em seguida
coloque novamente o plug no reservatório e
mantenha o box totalmente fechado, para
então ativar o gerador (Posição 1) na chave
de acionamento e desfrutar de nosso
prazeroso, saudável e autêntico banho de
sauna Box.
4
Fig.5

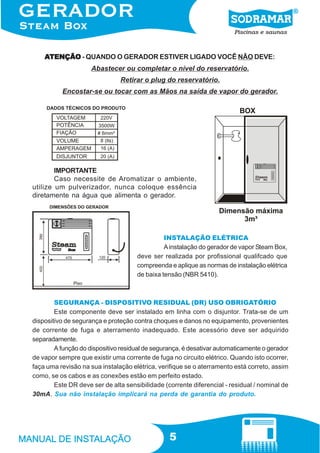

5. ATENÇÃO - QUANDO O GERADOR ESTIVER LIGADO VOCÊ NÃO DEVE:
Abastecer ou completar o nível do reservatório.
Retirar o plug do reservatório.
Encostar-se ou tocar com as Mãos na saída de vapor do gerador.
IMPORTANTE
Caso necessite de Aromatizar o ambiente,
utilize um pulverizador, nunca coloque essência
diretamente na água que alimenta o gerador.
INSTALAÇÃO ELÉTRICA
A instalação do gerador de vapor Steam Box,
deve ser realizada por profissional qualifcado que
compreenda e aplique as normas de instalação elétrica
de baixa tensão (NBR 5410).
SEGURANÇA - DISPOSITIVO RESIDUAL (DR) USO OBRIGATÓRIO
Este componente deve ser instalado em linha com o disjuntor. Trata-se de um
dispositivo de segurança e proteção contra choques e danos no equipamento, provenientes
de corrente de fuga e aterramento inadequado. Este acessório deve ser adquirido
separadamente.
A função do dispositivo residual de segurança, é desativar automaticamente o gerador
de vapor sempre que existir uma corrente de fuga no circuito elétrico. Quando isto ocorrer,
faça uma revisão na sua instalação elétrica, verifique se o aterramento está correto, assim
como, se os cabos e as conexões estão em perfeito estado.
Este DR deve ser de alta sensibilidade (corrente diferencial - residual / nominal de
30mA. Sua não instalação implicará na perda de garantia do produto.
5

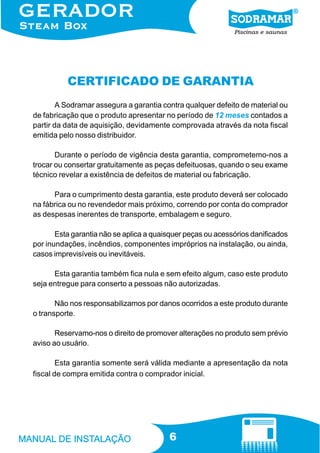

6. CERTIFICADO DE GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material ou
de fabricação que o produto apresentar no período de 12 meses contados a
partir da data de aquisição, devidamente comprovada através da nota fiscal
emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a
trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame
técnico revelar a existência de defeitos de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado
na fábrica ou no revendedor mais próximo, correndo por conta do comprador
as despesas inerentes de transporte, embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios danificados
por inundações, incêndios, componentes impróprios na instalação, ou ainda,
casos imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto
seja entregue para conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante
o transporte.
Reservamo-nos o direito de promover alterações no produto sem prévio
aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota
fiscal de compra emitida contra o comprador inicial.
