1
• Introdução ..........................................................................2
• Especificação do produto ........................................................2
• Construção do ambiente ...............................................................4
• Construção do cômodo de vapor .................................................5
• Instalação da chaminé ..................................................................6
• Posicionamento da sauna ..........................................................7
• Acionamento do gerador..................................................................8
• Recomendações importantes e manutenção....................8
• Manutenção e dados técnicos ................................................10
• Certificado de garantia ...........................................................11
ÍNDICE
2

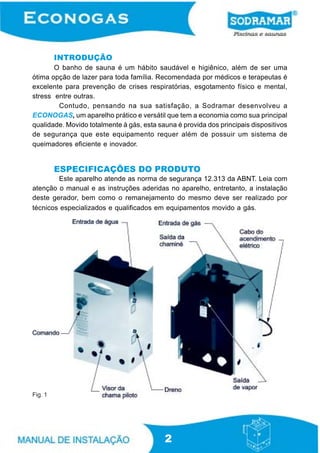

INTRODUÇÃO
O banho de sauna é um hábito saudável e higiênico, além de ser uma
ótima opção de lazer para toda família. Recomendada por médicos e terapeutas é
excelente para prevenção de crises respiratórias, esgotamento físico e mental,
stress entre outras.
Contudo, pensando na sua satisfação, a Sodramar desenvolveu a
ECONOGAS, um aparelho prático e versátil que tem a economia como sua principal
qualidade. Movido totalmente à gás, esta sauna é provida dos principais dispositivos
de segurança que este equipamento requer além de possuir um sistema de
queimadores eficiente e inovador.
ESPECIFICAÇÕES DO PRODUTO
Fig. 1
Este aparelho atende as norma de segurança 12.313 da ABNT. Leia com
atenção o manual e as instruções aderidas no aparelho, entretanto, a instalação
deste gerador, bem como o remanejamento do mesmo deve ser realizado por
técnicos especializados e qualificados em equipamentos movido a gás.
3

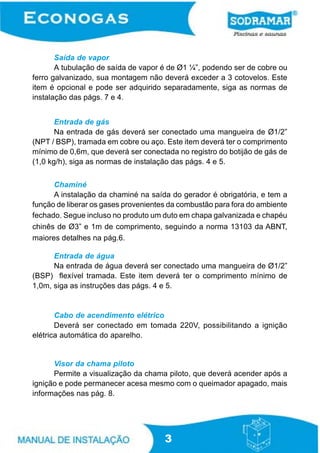

Entrada de água
Na entrada de água deverá ser conectado uma mangueira de Ø1/2”
(BSP) flexível tramada. Este item deverá ter o comprimento mínimo de
1,0m, siga as instruções das págs. 4 e 5.
Visor da chama piloto
Permite a visualização da chama piloto, que deverá acender após a
ignição e pode permanecer acesa mesmo com o queimador apagado, mais
informações nas pág. 8.
Chaminé
A instalação da chaminé na saída do gerador é obrigatória, e tem a
função de liberar os gases provenientes da combustão para fora do ambiente
fechado. Segue incluso no produto um duto em chapa galvanizada e chapéu
chinês de Ø3” e 1m de comprimento, seguindo a norma 13103 da ABNT,
maiores detalhes na pág.6.
Entrada de gás
Na entrada de gás deverá ser conectado uma mangueira de Ø1/2”
(NPT / BSP), tramada em cobre ou aço. Este item deverá ter o comprimento
mínimo de 0,6m, que deverá ser conectada no registro do botijão de gás de
(1,0 kg/h), siga as normas de instalação das págs. 4 e 5.
Saída de vapor
A tubulação de saída de vapor é de Ø1 ¼”, podendo ser de cobre ou
ferro galvanizado, sua montagem não deverá exceder a 3 cotovelos. Este
item é opcional e pode ser adquirido separadamente, siga as normas de
instalação das págs. 7 e 4.
Cabo de acendimento elétrico
Deverá ser conectado em tomada 220V, possibilitando a ignição
elétrica automática do aparelho.
4

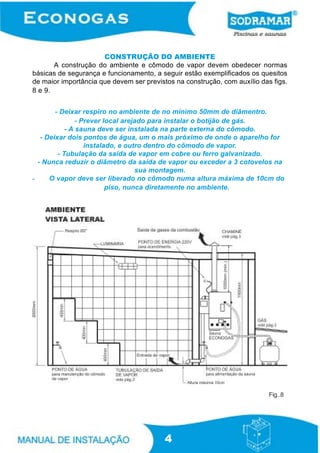

CONSTRUÇÃO DO AMBIENTE
A construção do ambiente e cômodo de vapor devem obedecer normas
básicas de segurança e funcionamento, a seguir estão exemplificados os quesitos
de maior importância que devem ser previstos na construção, com auxílio das figs.
8 e 9.
- Deixar respiro no ambiente de no mínimo 50mm de diâmentro.
- Prever local arejado para instalar o botijão de gás.
- A sauna deve ser instalada na parte externa do cômodo.
- Deixar dois pontos de água, um o mais próximo de onde o aparelho for
instalado, e outro dentro do cômodo de vapor.
- Tubulação da saída de vapor em cobre ou ferro galvanizado.
- Nunca reduzir o diâmetro da saída de vapor ou exceder a 3 cotovelos na
sua montagem.
- O vapor deve ser liberado no cômodo numa altura máxima de 10cm do
piso, nunca diretamente no ambiente.
Fig..8
5

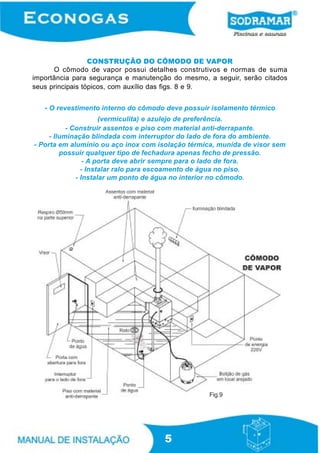

CONSTRUÇÃO DO CÔMODO DE VAPOR
O cômodo de vapor possui detalhes construtivos e normas de suma
importância para segurança e manutenção do mesmo, a seguir, serão citados
seus principais tópicos, com auxílio das figs. 8 e 9.
- O revestimento interno do cômodo deve possuir isolamento térmico
(vermiculita) e azulejo de preferência.
- Construir assentos e piso com material anti-derrapante.
- Iluminação blindada com interruptor do lado de fora do ambiente.
- Porta em alumínio ou aço inox com isolação térmica, munida de visor sem
possuir qualquer tipo de fechadura apenas fecho de pressão.
- A porta deve abrir sempre para o lado de fora.
- Instalar ralo para escoamento de água no piso.
- Instalar um ponto de água no interior no cômodo.
Fig.9
6

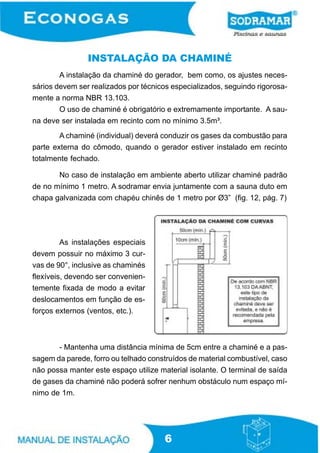

INSTALAÇÃO DA CHAMINÉ
- Mantenha uma distância mínima de 5cm entre a chaminé e a pas-
sagem da parede, forro ou telhado construídos de material combustível, caso
não possa manter este espaço utilize material isolante. O terminal de saída
de gases da chaminé não poderá sofrer nenhum obstáculo num espaço mí-
nimo de 1m.
A instalação da chaminé do gerador, bem como, os ajustes neces-
sários devem ser realizados por técnicos especializados, seguindo rigorosa-
mente a norma NBR 13.103.
O uso de chaminé é obrigatório e extremamente importante. A sau-
na deve ser instalada em recinto com no mínimo 3.5m³.
A chaminé (individual) deverá conduzir os gases da combustão para
parte externa do cômodo, quando o gerador estiver instalado em recinto
totalmente fechado.
No caso de instalação em ambiente aberto utilizar chaminé padrão
de no mínimo 1 metro. A sodramar envia juntamente com a sauna duto em
chapa galvanizada com chapéu chinês de 1 metro por Ø3” (fig. 12, pág. 7)
As instalações especiais
devem possuir no máximo 3 cur-
vas de 90°, inclusive as chaminés
flexíveis, devendo ser convenien-
temente fixada de modo a evitar
deslocamentos em função de es-
forços externos (ventos, etc.).
7

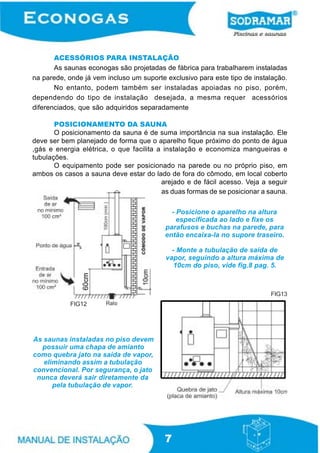

POSICIONAMENTO DA SAUNA
O posicionamento da sauna é de suma importância na sua instalação. Ele
deve ser bem planejado de forma que o aparelho fique próximo do ponto de água
,gás e energia elétrica, o que facilita a instalação e economiza mangueiras e
tubulações.
O equipamento pode ser posicionado na parede ou no próprio piso, em
ambos os casos a sauna deve estar do lado de fora do cômodo, em local coberto
arejado e de fácil acesso. Veja a seguir
as duas formas de se posicionar a sauna.
- Posicione o aparelho na altura
especificada ao lado e fixe os
parafusos e buchas na parede, para
então encaixa-la no supore traseiro.
- Monte a tubulação de saída de
vapor, seguindo a altura máxima de
10cm do piso, vide fig.8 pag. 5.
As saunas instaladas no piso devem
possuir uma chapa de amianto
como quebra jato na saída de vapor,
eliminando assim a tubulação
convencional. Por segurança, o jato
nunca deverá sair diretamente da
pela tubulação de vapor.
ACESSÓRIOS PARA INSTALAÇÃO
As saunas econogas são projetadas de fábrica para trabalharem instaladas
na parede, onde já vem incluso um suporte exclusivo para este tipo de instalação.
No entanto, podem também ser instaladas apoiadas no piso, porém,
dependendo do tipo de instalação desejada, a mesma requer acessórios
diferenciados, que são adquiridos separadamente
FIG13
FIG12
8

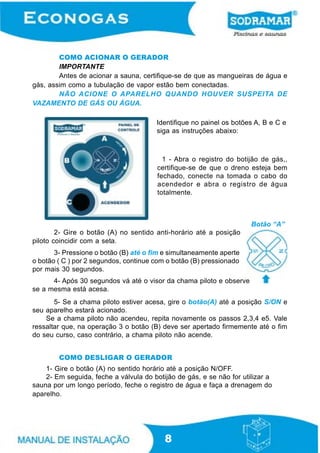

COMO ACIONAR O GERADOR
IMPORTANTE
Antes de acionar a sauna, certifique-se de que as mangueiras de água e
gás, assim como a tubulação de vapor estão bem conectadas.
NÃO ACIONE O APARELHO QUANDO HOUVER SUSPEITA DE
VAZAMENTO DE GÁS OU ÁGUA.
Identifique no painel os botões A, B e C e
siga as instruções abaixo:
1 - Abra o registro do botijão de gás,,
certifique-se de que o dreno esteja bem
fechado, conecte na tomada o cabo do
acendedor e abra o registro de água
totalmente.
2- Gire o botão (A) no sentido anti-horário até a posição
piloto coincidir com a seta.
3- Pressione o botão (B) até o fim e simultaneamente aperte
o botão ( C ) por 2 segundos, continue com o botão (B) pressionado
por mais 30 segundos.
5- Se a chama piloto estiver acesa, gire o botão(A) até a posição S/ON e
seu aparelho estará acionado.
Se a chama piloto não acendeu, repita novamente os passos 2,3,4 e5. Vale
ressaltar que, na operação 3 o botão (B) deve ser apertado firmemente até o fim
do seu curso, caso contrário, a chama piloto não acende.
1- Gire o botão (A) no sentido horário até a posição N/OFF.
2- Em seguida, feche a válvula do botijão de gás, e se não for utilizar a
sauna por um longo período, feche o registro de água e faça a drenagem do
aparelho.
4- Após 30 segundos vá até o visor da chama piloto e observe
se a mesma está acesa.
COMO DESLIGAR O GERADOR
Botão “A”
9
SAMOTNIS SIEVÁVORPSASUAC RAMOTASADIDEM
ropavraivneedaxiedohlerapaO
atneuqseósodomôcoarap
odarutasetneibmA ropavedodomôconoripserracoloC
olepaugáedotnemazaV
oirótavreser
adalugersedaióB
augáedadartneaesracifirev:aióbralugeR
muehcef,oãsserpatiummocátseoãn
ortsigeroocuop
edsiopedeanoicnufohlerapaO
raregedarápopmetotrecmu
ropav
euqaióbanonretniotnemiputnE
oirótavreseroatnemila
al-iputnesedeaióbrariteR
mobmetoãnohlerapA
otnemidner
oãçalubutadaicnâtsiduosavrucedossecxE
edoãjitobodaicnãtsid,ropavedadíased
,larutaNuoPLGságedopit,avissecxeság
seõsnemidsadarofuoénimahcmesosu
meganofisuosolevotoc,oãçuderranimilE
ropavedadíasedoãçalubutan

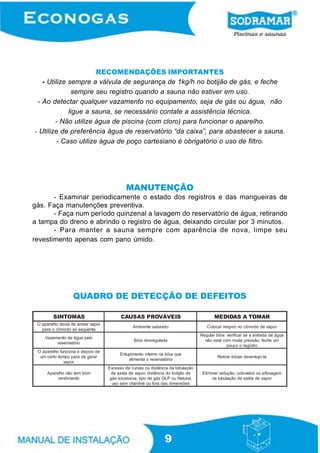

QUADRO DE DETECÇÃO DE DEFEITOS
RECOMENDAÇÕES IMPORTANTES
- Utilize sempre a válvula de segurança de 1kg/h no botijão de gás, e feche
sempre seu registro quando a sauna não estiver em uso.
- Ao detectar qualquer vazamento no equipamento, seja de gás ou água, não
ligue a sauna, se necessário contate a assistência técnica.
- Não utilize água de piscina (com cloro) para funcionar o aparelho.
- Utilize de preferência água de reservatório “da caixa”, para abastecer a sauna.
- Caso utilize água de poço cartesiano é obrigatório o uso de filtro.
MANUTENÇÃO
- Examinar periodicamente o estado dos registros e das mangueiras de
gás. Faça manutenções preventiva.
- Faça num período quinzenal a lavagem do reservatório de água, retirando
a tampa do dreno e abrindo o registro de água, deixando circular por 3 minutos.
- Para manter a sauna sempre com aparência de nova, limpe seu
revestimento apenas com pano úmido.
10

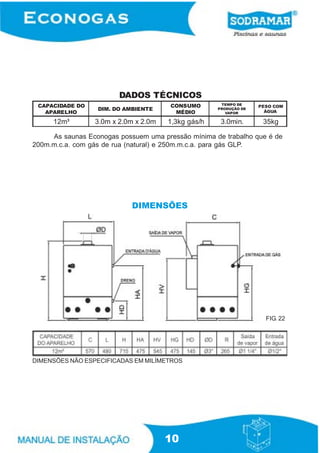

As saunas Econogas possuem uma pressão mínima de trabalho que é de
200m.m.c.a. com gás de rua (natural) e 250m.m.c.a. para gás GLP.
DIMENSÕES
DIMENSÕES NÃO ESPECIFICADAS EM MILÍMETROS
SOCINCÉTSODAD
ODEDADICAPAC
OHLERAPA
ETNEIBMAOD.MID
OMUSNOC
OIDÉM
EDOPMET
EDOÃÇUDORP
ROPAV
MOCOSEP
AUGÁ
³m21 m0.2xm0.2xm0.3 h/sággk3,1 .nim0.3 gk53
FIG. 22
11

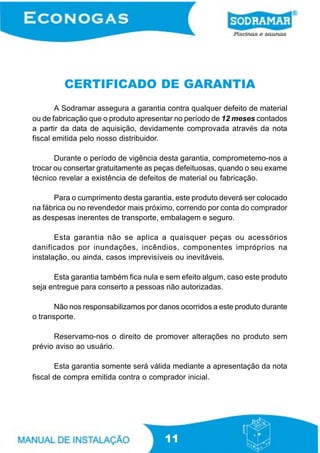

CERTIFICADO DE GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material
ou de fabricação que o produto apresentar no período de 12 meses contados
a partir da data de aquisição, devidamente comprovada através da nota
fiscal emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a
trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame
técnico revelar a existência de defeitos de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado
na fábrica ou no revendedor mais próximo, correndo por conta do comprador
as despesas inerentes de transporte, embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios
danificados por inundações, incêndios, componentes impróprios na
instalação, ou ainda, casos imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto
seja entregue para conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante
o transporte.
Reservamo-nos o direito de promover alterações no produto sem
prévio aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota
fiscal de compra emitida contra o comprador inicial.
12

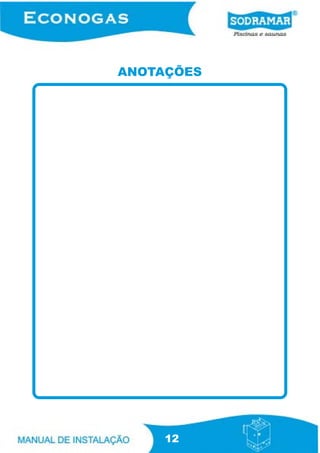

ANOTAÇÕES
Manual econogas 2006
Manual econogas 2006

Mais conteúdo relacionado

Mais procurados

Mais procurados (17)

Abrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdfAbrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdf

Novo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - SodramarNovo Manual Sauna a Vapor Compact Line - Sodramar
Novo Manual Sauna a Vapor Compact Line - Sodramar

Bombas de hidromassagem
Bombas de hidromassagemBombas de hidromassagem
Bombas de hidromassagem

Lareira Elétrica Milos K3 - Manual de instalação
Lareira Elétrica Milos K3 - Manual de instalaçãoLareira Elétrica Milos K3 - Manual de instalação
Lareira Elétrica Milos K3 - Manual de instalação

Bombas comerciais
Bombas comerciaisBombas comerciais
Bombas comerciais

Quadros de Comando Analógio e Digital Sodramar
Quadros de Comando Analógio e Digital SodramarQuadros de Comando Analógio e Digital Sodramar
Quadros de Comando Analógio e Digital Sodramar

Manual Forno SF para Sauna Seca Socalor
Manual Forno SF para Sauna Seca SocalorManual Forno SF para Sauna Seca Socalor
Manual Forno SF para Sauna Seca Socalor

Gerador Compact Line Sodramar
Gerador Compact Line SodramarGerador Compact Line Sodramar
Gerador Compact Line Sodramar

Manual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL AlbaceteManual Sauna a Lenha ou Lenha/Gás GL Albacete
Manual Sauna a Lenha ou Lenha/Gás GL Albacete

Manual instalacao kop 60_qc - 220v e 380v
Manual instalacao kop 60_qc - 220v e 380vManual instalacao kop 60_qc - 220v e 380v
Manual instalacao kop 60_qc - 220v e 380v

Manual Sauna Vapor Box Cabine da Albacete
Manual Sauna Vapor Box Cabine da AlbaceteManual Sauna Vapor Box Cabine da Albacete
Manual Sauna Vapor Box Cabine da Albacete

Manual Sauna a Vapor Elétrica modelo SV e SV Luxo albacete
Manual Sauna a Vapor Elétrica modelo SV e SV Luxo albaceteManual Sauna a Vapor Elétrica modelo SV e SV Luxo albacete
Manual Sauna a Vapor Elétrica modelo SV e SV Luxo albacete

5nk1 ipoolzz
5nk1 ipoolzz5nk1 ipoolzz
5nk1 ipoolzz

Manual do Forno Elétrico para Sauna Seca Sodramar
Manual do Forno Elétrico para Sauna Seca SodramarManual do Forno Elétrico para Sauna Seca Sodramar
Manual do Forno Elétrico para Sauna Seca Sodramar

H28fmanual sauna seca
H28fmanual sauna secaH28fmanual sauna seca
H28fmanual sauna seca

Filtros Para Piscinas Sodramar
Filtros Para Piscinas SodramarFiltros Para Piscinas Sodramar
Filtros Para Piscinas Sodramar

Curso encanador basico
Curso encanador basicoCurso encanador basico
Curso encanador basico


Semelhante a Manual econogas 2006

Mt8kmanual compact line
Mt8kmanual compact lineMt8kmanual compact line
Mt8kmanual compact line
Cocab Pools

H28fmanual sauna seca
H28fmanual sauna secaH28fmanual sauna seca
H28fmanual sauna seca
Cocab Pools

MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS
MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNASMANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS
MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS
ImpercapSaunas1

Apostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vaporApostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vapor
Antonio Carlos

Apostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vaporApostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vapor
Antonio Carlos

Res agas acumulacao_manual
Res agas acumulacao_manualRes agas acumulacao_manual
Res agas acumulacao_manual
bene piscinas

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)
Cocab Pools


Semelhante a Manual econogas 2006 (20)

Aquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de PiscinasAquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de Piscinas

Orçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de PiscinasOrçamentos de Piscinas - Show de Piscinas
Orçamentos de Piscinas - Show de Piscinas

Mt8kmanual compact line
Mt8kmanual compact lineMt8kmanual compact line
Mt8kmanual compact line

Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)

Sodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporSodramar Manual Gerador de Vapor
Sodramar Manual Gerador de Vapor

Abjgmanaul bms
Abjgmanaul bmsAbjgmanaul bms
Abjgmanaul bms

Abjgmanaul bms
Abjgmanaul bmsAbjgmanaul bms
Abjgmanaul bms

Eletrico manual
Eletrico manualEletrico manual
Eletrico manual

H28fmanual sauna seca
H28fmanual sauna secaH28fmanual sauna seca
H28fmanual sauna seca

Manual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - SodramarManual de Filtros para Piscina - Sodramar
Manual de Filtros para Piscina - Sodramar

Filtro bomba
Filtro bombaFiltro bomba
Filtro bomba

Filtro bomba
Filtro bombaFiltro bomba
Filtro bomba

MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS
MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNASMANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS
MANUAL GERADOR DE CALOR - SAUNA SECA - IMPERCAP SAUNAS

Manual bombas-perifericas man
Manual bombas-perifericas manManual bombas-perifericas man
Manual bombas-perifericas man

Forno para Sauna Elétrica Sodramar
Forno para Sauna Elétrica SodramarForno para Sauna Elétrica Sodramar
Forno para Sauna Elétrica Sodramar

Apostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vaporApostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vapor

Apostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vaporApostila modulo ii aula2 purgadores de vapor
Apostila modulo ii aula2 purgadores de vapor

Res agas acumulacao_manual
Res agas acumulacao_manualRes agas acumulacao_manual
Res agas acumulacao_manual

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)

Manual drenoabs
Manual drenoabsManual drenoabs
Manual drenoabs


Mais de Cocab Pools

X84pmanual portas de_sauna
X84pmanual portas de_saunaX84pmanual portas de_sauna
X84pmanual portas de_sauna
Cocab Pools

Wr5kmanual capa xp
Wr5kmanual capa xpWr5kmanual capa xp
Wr5kmanual capa xp
Cocab Pools

Vy4vmanual bmsafe
Vy4vmanual bmsafeVy4vmanual bmsafe
Vy4vmanual bmsafe
Cocab Pools

Vm1i acionadorpneumaticoo
Vm1i acionadorpneumaticooVm1i acionadorpneumaticoo
Vm1i acionadorpneumaticoo
Cocab Pools

Rgaomanual led61 pratic
Rgaomanual led61 praticRgaomanual led61 pratic
Rgaomanual led61 pratic
Cocab Pools

Quadros de comando
Quadros de comandoQuadros de comando
Quadros de comando
Cocab Pools

Piscinasesaunas2013
Piscinasesaunas2013Piscinasesaunas2013
Piscinasesaunas2013
Cocab Pools

Piscinasesaunas2010
Piscinasesaunas2010Piscinasesaunas2010
Piscinasesaunas2010
Cocab Pools

Piscinasesaunas09
Piscinasesaunas09Piscinasesaunas09
Piscinasesaunas09
Cocab Pools

Piscinasesaunas07
Piscinasesaunas07Piscinasesaunas07
Piscinasesaunas07
Cocab Pools

Piscinasesaunas06
Piscinasesaunas06Piscinasesaunas06
Piscinasesaunas06
Cocab Pools

Piscinasesaunas04
Piscinasesaunas04Piscinasesaunas04
Piscinasesaunas04
Cocab Pools

Piscinasesaunas03
Piscinasesaunas03Piscinasesaunas03
Piscinasesaunas03
Cocab Pools

Piscinasesaunas02
Piscinasesaunas02Piscinasesaunas02
Piscinasesaunas02
Cocab Pools

N1otmanual ducha advance
N1otmanual ducha advanceN1otmanual ducha advance
N1otmanual ducha advance
Cocab Pools


Mais de Cocab Pools (20)

X84pmanual portas de_sauna
X84pmanual portas de_saunaX84pmanual portas de_sauna
X84pmanual portas de_sauna

Wr5kmanual capa xp
Wr5kmanual capa xpWr5kmanual capa xp
Wr5kmanual capa xp

Vy4vmanual bmsafe
Vy4vmanual bmsafeVy4vmanual bmsafe
Vy4vmanual bmsafe

Vm1i acionadorpneumaticoo
Vm1i acionadorpneumaticooVm1i acionadorpneumaticoo
Vm1i acionadorpneumaticoo

Steam box
Steam boxSteam box
Steam box

Rgaomanual led61 pratic
Rgaomanual led61 praticRgaomanual led61 pratic
Rgaomanual led61 pratic

Refletor lumi
Refletor lumiRefletor lumi
Refletor lumi

Quadros de comando
Quadros de comandoQuadros de comando
Quadros de comando

Ply6manual robo
Ply6manual roboPly6manual robo
Ply6manual robo

Piscinasesaunas2013
Piscinasesaunas2013Piscinasesaunas2013
Piscinasesaunas2013

Piscinasesaunas2010
Piscinasesaunas2010Piscinasesaunas2010
Piscinasesaunas2010

Piscinasesaunas09
Piscinasesaunas09Piscinasesaunas09
Piscinasesaunas09

Piscinasesaunas07
Piscinasesaunas07Piscinasesaunas07
Piscinasesaunas07

Piscinasesaunas06
Piscinasesaunas06Piscinasesaunas06
Piscinasesaunas06

Piscinasesaunas04
Piscinasesaunas04Piscinasesaunas04
Piscinasesaunas04

Piscinasesaunas03
Piscinasesaunas03Piscinasesaunas03
Piscinasesaunas03

Piscinasesaunas02
Piscinasesaunas02Piscinasesaunas02
Piscinasesaunas02

N1otmanual ducha advance
N1otmanual ducha advanceN1otmanual ducha advance
N1otmanual ducha advance

Manual mesa
Manual mesaManual mesa
Manual mesa

Manual uvc
Manual uvcManual uvc
Manual uvc


Manual econogas 2006

  • 1. 1 • Introdução ..........................................................................2 • Especificação do produto ........................................................2 • Construção do ambiente ...............................................................4 • Construção do cômodo de vapor .................................................5 • Instalação da chaminé ..................................................................6 • Posicionamento da sauna ..........................................................7 • Acionamento do gerador..................................................................8 • Recomendações importantes e manutenção....................8 • Manutenção e dados técnicos ................................................10 • Certificado de garantia ...........................................................11 ÍNDICE
  • 2. 2 INTRODUÇÃO O banho de sauna é um hábito saudável e higiênico, além de ser uma ótima opção de lazer para toda família. Recomendada por médicos e terapeutas é excelente para prevenção de crises respiratórias, esgotamento físico e mental, stress entre outras. Contudo, pensando na sua satisfação, a Sodramar desenvolveu a ECONOGAS, um aparelho prático e versátil que tem a economia como sua principal qualidade. Movido totalmente à gás, esta sauna é provida dos principais dispositivos de segurança que este equipamento requer além de possuir um sistema de queimadores eficiente e inovador. ESPECIFICAÇÕES DO PRODUTO Fig. 1 Este aparelho atende as norma de segurança 12.313 da ABNT. Leia com atenção o manual e as instruções aderidas no aparelho, entretanto, a instalação deste gerador, bem como o remanejamento do mesmo deve ser realizado por técnicos especializados e qualificados em equipamentos movido a gás.
  • 3. 3 Entrada de água Na entrada de água deverá ser conectado uma mangueira de Ø1/2” (BSP) flexível tramada. Este item deverá ter o comprimento mínimo de 1,0m, siga as instruções das págs. 4 e 5. Visor da chama piloto Permite a visualização da chama piloto, que deverá acender após a ignição e pode permanecer acesa mesmo com o queimador apagado, mais informações nas pág. 8. Chaminé A instalação da chaminé na saída do gerador é obrigatória, e tem a função de liberar os gases provenientes da combustão para fora do ambiente fechado. Segue incluso no produto um duto em chapa galvanizada e chapéu chinês de Ø3” e 1m de comprimento, seguindo a norma 13103 da ABNT, maiores detalhes na pág.6. Entrada de gás Na entrada de gás deverá ser conectado uma mangueira de Ø1/2” (NPT / BSP), tramada em cobre ou aço. Este item deverá ter o comprimento mínimo de 0,6m, que deverá ser conectada no registro do botijão de gás de (1,0 kg/h), siga as normas de instalação das págs. 4 e 5. Saída de vapor A tubulação de saída de vapor é de Ø1 ¼”, podendo ser de cobre ou ferro galvanizado, sua montagem não deverá exceder a 3 cotovelos. Este item é opcional e pode ser adquirido separadamente, siga as normas de instalação das págs. 7 e 4. Cabo de acendimento elétrico Deverá ser conectado em tomada 220V, possibilitando a ignição elétrica automática do aparelho.
  • 4. 4 CONSTRUÇÃO DO AMBIENTE A construção do ambiente e cômodo de vapor devem obedecer normas básicas de segurança e funcionamento, a seguir estão exemplificados os quesitos de maior importância que devem ser previstos na construção, com auxílio das figs. 8 e 9. - Deixar respiro no ambiente de no mínimo 50mm de diâmentro. - Prever local arejado para instalar o botijão de gás. - A sauna deve ser instalada na parte externa do cômodo. - Deixar dois pontos de água, um o mais próximo de onde o aparelho for instalado, e outro dentro do cômodo de vapor. - Tubulação da saída de vapor em cobre ou ferro galvanizado. - Nunca reduzir o diâmetro da saída de vapor ou exceder a 3 cotovelos na sua montagem. - O vapor deve ser liberado no cômodo numa altura máxima de 10cm do piso, nunca diretamente no ambiente. Fig..8
  • 5. 5 CONSTRUÇÃO DO CÔMODO DE VAPOR O cômodo de vapor possui detalhes construtivos e normas de suma importância para segurança e manutenção do mesmo, a seguir, serão citados seus principais tópicos, com auxílio das figs. 8 e 9. - O revestimento interno do cômodo deve possuir isolamento térmico (vermiculita) e azulejo de preferência. - Construir assentos e piso com material anti-derrapante. - Iluminação blindada com interruptor do lado de fora do ambiente. - Porta em alumínio ou aço inox com isolação térmica, munida de visor sem possuir qualquer tipo de fechadura apenas fecho de pressão. - A porta deve abrir sempre para o lado de fora. - Instalar ralo para escoamento de água no piso. - Instalar um ponto de água no interior no cômodo. Fig.9
  • 6. 6 INSTALAÇÃO DA CHAMINÉ - Mantenha uma distância mínima de 5cm entre a chaminé e a pas- sagem da parede, forro ou telhado construídos de material combustível, caso não possa manter este espaço utilize material isolante. O terminal de saída de gases da chaminé não poderá sofrer nenhum obstáculo num espaço mí- nimo de 1m. A instalação da chaminé do gerador, bem como, os ajustes neces- sários devem ser realizados por técnicos especializados, seguindo rigorosa- mente a norma NBR 13.103. O uso de chaminé é obrigatório e extremamente importante. A sau- na deve ser instalada em recinto com no mínimo 3.5m³. A chaminé (individual) deverá conduzir os gases da combustão para parte externa do cômodo, quando o gerador estiver instalado em recinto totalmente fechado. No caso de instalação em ambiente aberto utilizar chaminé padrão de no mínimo 1 metro. A sodramar envia juntamente com a sauna duto em chapa galvanizada com chapéu chinês de 1 metro por Ø3” (fig. 12, pág. 7) As instalações especiais devem possuir no máximo 3 cur- vas de 90°, inclusive as chaminés flexíveis, devendo ser convenien- temente fixada de modo a evitar deslocamentos em função de es- forços externos (ventos, etc.).
  • 7. 7 POSICIONAMENTO DA SAUNA O posicionamento da sauna é de suma importância na sua instalação. Ele deve ser bem planejado de forma que o aparelho fique próximo do ponto de água ,gás e energia elétrica, o que facilita a instalação e economiza mangueiras e tubulações. O equipamento pode ser posicionado na parede ou no próprio piso, em ambos os casos a sauna deve estar do lado de fora do cômodo, em local coberto arejado e de fácil acesso. Veja a seguir as duas formas de se posicionar a sauna. - Posicione o aparelho na altura especificada ao lado e fixe os parafusos e buchas na parede, para então encaixa-la no supore traseiro. - Monte a tubulação de saída de vapor, seguindo a altura máxima de 10cm do piso, vide fig.8 pag. 5. As saunas instaladas no piso devem possuir uma chapa de amianto como quebra jato na saída de vapor, eliminando assim a tubulação convencional. Por segurança, o jato nunca deverá sair diretamente da pela tubulação de vapor. ACESSÓRIOS PARA INSTALAÇÃO As saunas econogas são projetadas de fábrica para trabalharem instaladas na parede, onde já vem incluso um suporte exclusivo para este tipo de instalação. No entanto, podem também ser instaladas apoiadas no piso, porém, dependendo do tipo de instalação desejada, a mesma requer acessórios diferenciados, que são adquiridos separadamente FIG13 FIG12
  • 8. 8 COMO ACIONAR O GERADOR IMPORTANTE Antes de acionar a sauna, certifique-se de que as mangueiras de água e gás, assim como a tubulação de vapor estão bem conectadas. NÃO ACIONE O APARELHO QUANDO HOUVER SUSPEITA DE VAZAMENTO DE GÁS OU ÁGUA. Identifique no painel os botões A, B e C e siga as instruções abaixo: 1 - Abra o registro do botijão de gás,, certifique-se de que o dreno esteja bem fechado, conecte na tomada o cabo do acendedor e abra o registro de água totalmente. 2- Gire o botão (A) no sentido anti-horário até a posição piloto coincidir com a seta. 3- Pressione o botão (B) até o fim e simultaneamente aperte o botão ( C ) por 2 segundos, continue com o botão (B) pressionado por mais 30 segundos. 5- Se a chama piloto estiver acesa, gire o botão(A) até a posição S/ON e seu aparelho estará acionado. Se a chama piloto não acendeu, repita novamente os passos 2,3,4 e5. Vale ressaltar que, na operação 3 o botão (B) deve ser apertado firmemente até o fim do seu curso, caso contrário, a chama piloto não acende. 1- Gire o botão (A) no sentido horário até a posição N/OFF. 2- Em seguida, feche a válvula do botijão de gás, e se não for utilizar a sauna por um longo período, feche o registro de água e faça a drenagem do aparelho. 4- Após 30 segundos vá até o visor da chama piloto e observe se a mesma está acesa. COMO DESLIGAR O GERADOR Botão “A”
  • 9. 9 SAMOTNIS SIEVÁVORPSASUAC RAMOTASADIDEM ropavraivneedaxiedohlerapaO atneuqseósodomôcoarap odarutasetneibmA ropavedodomôconoripserracoloC olepaugáedotnemazaV oirótavreser adalugersedaióB augáedadartneaesracifirev:aióbralugeR muehcef,oãsserpatiummocátseoãn ortsigeroocuop edsiopedeanoicnufohlerapaO raregedarápopmetotrecmu ropav euqaióbanonretniotnemiputnE oirótavreseroatnemila al-iputnesedeaióbrariteR mobmetoãnohlerapA otnemidner oãçalubutadaicnâtsiduosavrucedossecxE edoãjitobodaicnãtsid,ropavedadíased ,larutaNuoPLGságedopit,avissecxeság seõsnemidsadarofuoénimahcmesosu meganofisuosolevotoc,oãçuderranimilE ropavedadíasedoãçalubutan QUADRO DE DETECÇÃO DE DEFEITOS RECOMENDAÇÕES IMPORTANTES - Utilize sempre a válvula de segurança de 1kg/h no botijão de gás, e feche sempre seu registro quando a sauna não estiver em uso. - Ao detectar qualquer vazamento no equipamento, seja de gás ou água, não ligue a sauna, se necessário contate a assistência técnica. - Não utilize água de piscina (com cloro) para funcionar o aparelho. - Utilize de preferência água de reservatório “da caixa”, para abastecer a sauna. - Caso utilize água de poço cartesiano é obrigatório o uso de filtro. MANUTENÇÃO - Examinar periodicamente o estado dos registros e das mangueiras de gás. Faça manutenções preventiva. - Faça num período quinzenal a lavagem do reservatório de água, retirando a tampa do dreno e abrindo o registro de água, deixando circular por 3 minutos. - Para manter a sauna sempre com aparência de nova, limpe seu revestimento apenas com pano úmido.
  • 10. 10 As saunas Econogas possuem uma pressão mínima de trabalho que é de 200m.m.c.a. com gás de rua (natural) e 250m.m.c.a. para gás GLP. DIMENSÕES DIMENSÕES NÃO ESPECIFICADAS EM MILÍMETROS SOCINCÉTSODAD ODEDADICAPAC OHLERAPA ETNEIBMAOD.MID OMUSNOC OIDÉM EDOPMET EDOÃÇUDORP ROPAV MOCOSEP AUGÁ ³m21 m0.2xm0.2xm0.3 h/sággk3,1 .nim0.3 gk53 FIG. 22
  • 11. 11 CERTIFICADO DE GARANTIA A Sodramar assegura a garantia contra qualquer defeito de material ou de fabricação que o produto apresentar no período de 12 meses contados a partir da data de aquisição, devidamente comprovada através da nota fiscal emitida pelo nosso distribuidor. Durante o período de vigência desta garantia, comprometemo-nos a trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame técnico revelar a existência de defeitos de material ou fabricação. Para o cumprimento desta garantia, este produto deverá ser colocado na fábrica ou no revendedor mais próximo, correndo por conta do comprador as despesas inerentes de transporte, embalagem e seguro. Esta garantia não se aplica a quaisquer peças ou acessórios danificados por inundações, incêndios, componentes impróprios na instalação, ou ainda, casos imprevisíveis ou inevitáveis. Esta garantia também fica nula e sem efeito algum, caso este produto seja entregue para conserto a pessoas não autorizadas. Não nos responsabilizamos por danos ocorridos a este produto durante o transporte. Reservamo-nos o direito de promover alterações no produto sem prévio aviso ao usuário. Esta garantia somente será válida mediante a apresentação da nota fiscal de compra emitida contra o comprador inicial.
