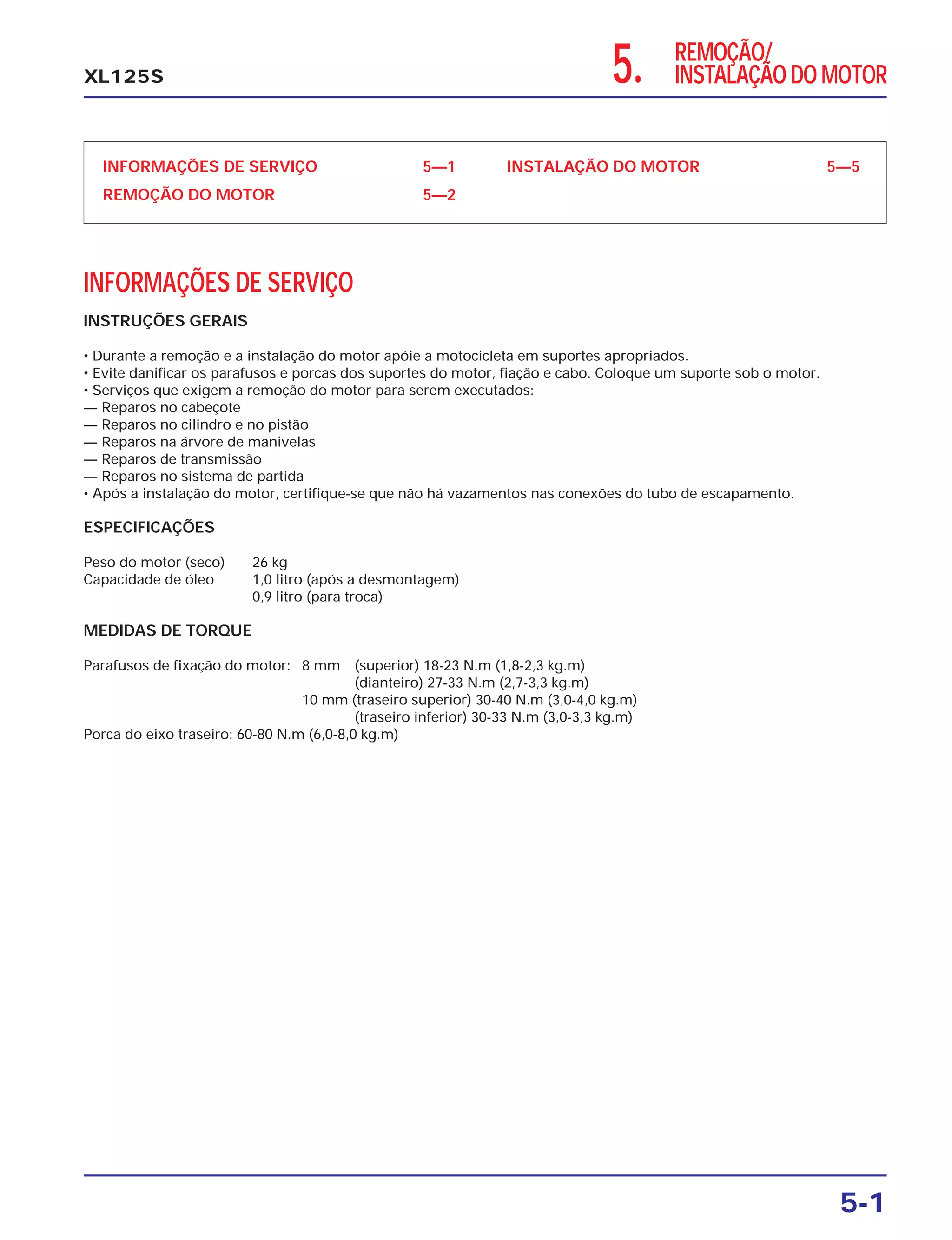

5. REMOÇÃO/
INSTALAÇÃO DO MOTOR
INFORMAÇÕES DE SERVIÇO 5—1
REMOÇÃO DO MOTOR 5—2
INSTALAÇÃO DO MOTOR 5—5
INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
• Durante a remoção e a instalação do motor apóie a motocicleta em suportes apropriados.
• Evite danificar os parafusos e porcas dos suportes do motor, fiação e cabo. Coloque um suporte sob o motor.
• Serviços que exigem a remoção do motor para serem executados:
— Reparos no cabeçote
— Reparos no cilindro e no pistão
— Reparos na árvore de manivelas
— Reparos de transmissão
— Reparos no sistema de partida
• Após a instalação do motor, certifique-se que não há vazamentos nas conexões do tubo de escapamento.
ESPECIFICAÇÕES
Peso do motor (seco) 26 kg
Capacidade de óleo 1,0 litro (após a desmontagem)
0,9 litro (para troca)
MEDIDAS DE TORQUE
Parafusos de fixação do motor: 8 mm (superior) 18-23 N.m (1,8-2,3 kg.m)
(dianteiro) 27-33 N.m (2,7-3,3 kg.m)
10 mm (traseiro superior) 30-40 N.m (3,0-4,0 kg.m)
(traseiro inferior) 30-33 N.m (3,0-3,3 kg.m)
Porca do eixo traseiro: 60-80 N.m (6,0-8,0 kg.m)
XL125S
5-1
5-0
REMOÇÃO/INSTALAÇÃO DO MOTOR XL125S
18—23 N.m
(1,8—2,3 kg.m)
30—40 N.m
(3,0—4,0 kg.m)
60—80 N.m
(6,0—8,0 kg.m)
27—33 N.m
(2,7—3,3 kg.m)
30—33 N.m
(3,0—3,3 kg.m)
REMOÇÃO/INSTALAÇÃO DO MOTOR
5-2
XL125S

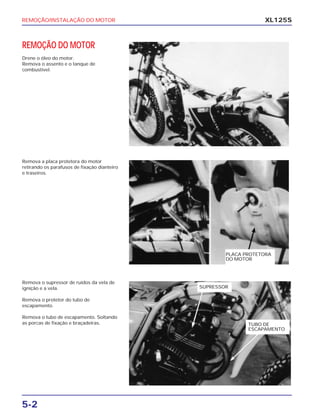

REMOÇÃO DO MOTOR
Drene o óleo do motor.
Remova o assento e o tanque de
combustível.
Remova a placa protetora do motor
retirando os parafusos de fixação dianteiro
e traseiros.
Remova o supressor de ruídos da vela de
ignição e a vela.
Remova o protetor do tubo de
escapamento.
Remova o tubo de escapamento. Soltando
as porcas de fixação e braçadeiras.
PLACA PROTETORA
DO MOTOR
TUBO DE
ESCAPAMENTO
SUPRESSOR
REMOÇÃO/INSTALAÇÃO DO MOTOR
5-3
XL125S

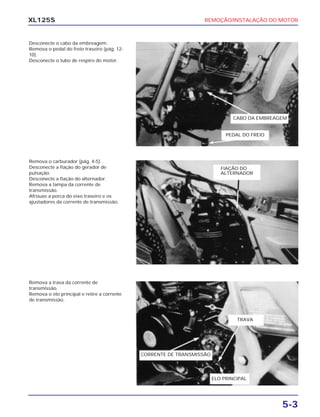

Desconecte o cabo da embreagem.
Remova o pedal do freio traseiro (pág. 12-
10).
Desconecte o tubo de respiro do motor.
Remova o carburador (pág. 4-5).
Desconecte a fiação do gerador de
pulsação.
Desconecte a fiação do alternador.
Remova a tampa da corrente de
transmissão.
Afrouxe a porca do eixo traseiro e os
ajustadores da corrente de transmissão.
Remova a trava da corrente de
transmissão.
Remova o elo principal e retire a corrente
de transmissão.
PEDAL DO FREIO
CABO DA EMBREAGEM
FIAÇÃO DO
ALTERNADOR
TRAVA
CORRENTE DE TRANSMISSÃO
ELO PRINCIPAL
REMOÇÃO/INSTALAÇÃO DO MOTOR
5-4
XL125S

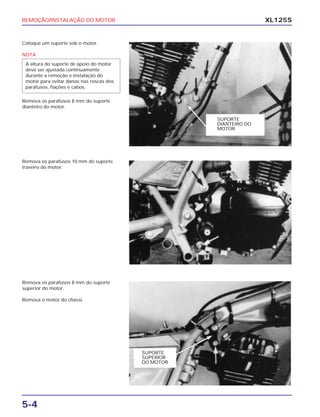

Coloque um suporte sob o motor.
NOTA
Remova os parafusos 8 mm do suporte
dianteiro do motor.
A altura do suporte de apoio do motor
deve ser ajustada continuamente
durante a remoção e instalação do
motor para evitar danos nas roscas dos
parafusos, fiações e cabos.
Remova os parafusos 10 mm do suporte
traseiro do motor.
Remova os parafusos 8 mm do suporte
superior do motor.
Remova o motor do chassi.
SUPORTE
DIANTEIRO DO
MOTOR
SUPORTE
SUPERIOR
DO MOTOR
REMOÇÃO/INSTALAÇÃO DO MOTOR
5-5
XL125S

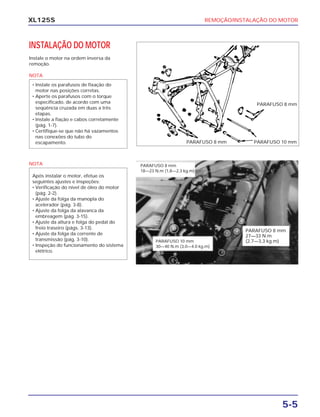

INSTALAÇÃO DO MOTOR
Instale o motor na ordem inversa da
remoção.
NOTA
NOTA
Após instalar o motor, efetue os
seguintes ajustes e inspeções:
• Verificação do nível de óleo do motor
(pág. 2-2).
• Ajuste da folga da manopla do
acelerador (pág. 3-8).
• Ajuste da folga da alavanca da
embreagem (pág. 3-15).
• Ajuste da altura e folga do pedal do
freio traseiro (págs. 3-13).
• Ajuste da folga da corrente de
transmissão (pág. 3-10).
• Inspeção do funcionamento do sistema
elétrico.
• Instale os parafusos de fixação do
motor nas posições corretas.
• Aperte os parafusos com o torque
especificado, de acordo com uma
seqüência cruzada em duas a três
etapas.
• Instale a fiação e cabos corretamente
(pág. 1-7).
• Certifique-se que não há vazamentos
nas conexões do tubo do
escapamento. PARAFUSO 10 mmPARAFUSO 8 mm
PARAFUSO 8 mm
PARAFUSO 8 mm
27—33 N.m
(2,7—3,3 kg.m)PARAFUSO 10 mm
30—40 N.m (3,0—4,0 kg.m)
PARAFUSO 8 mm
18—23 N.m (1,8—2,3 kg.m)
XL125S

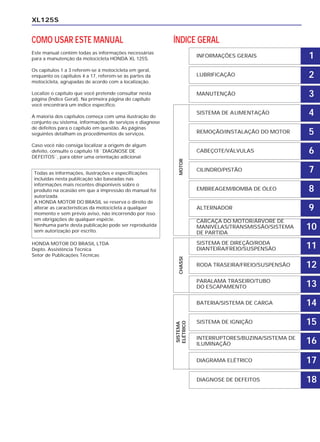

COMO USAR ESTE MANUAL
Este manual contém todas as informações necessárias
para a manutenção da motocicleta HONDA XL 125S.
Os capítulos 1 a 3 referem-se à motocicleta em geral,
enquanto os capítulos 4 a 17, referem-se às partes da
motocicleta, agrupadas de acordo com a localização.
Localize o capítulo que você pretende consultar nesta
página (Índice Geral). Na primeira página do capítulo
você encontrará um índice específico.
A maioria dos capítulos começa com uma ilustração do
conjunto ou sistema, informações de serviços e diagnose
de defeitos para o capítulo em questão. As páginas
seguintes detalham os procedimentos de serviços.
Caso você não consiga localizar a origem de algum
defeito, consulte o capítulo 18 ``DIAGNOSE DE
DEFEITOS``, para obter uma orientação adicional.
HONDA MOTOR DO BRASIL LTDA
Depto. Assistência Técnica
Setor de Publicações Técnicas
Todas as informações, ilustrações e especificações
incluídas nesta publicação são baseadas nas
informações mais recentes disponíveis sobre o
produto na ocasião em que a impressão do manual foi
autorizada.
A HONDA MOTOR DO BRASIL se reserva o direito de
alterar as características da motocicleta a qualquer
momento e sem prévio aviso, não incorrendo por isso
em obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser reproduzida
sem autorização por escrito.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
LUBRIFICAÇÃO
MANUTENÇÃO
SISTEMA DE ALIMENTAÇÃO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
CILINDRO/PISTÃO
EMBREAGEM/BOMBA DE ÓLEO
ALTERNADOR
CARCAÇA DO MOTOR/ÁRVORE DE
MANIVELAS/TRANSMISSÃO/SISTEMA
DE PARTIDA
SISTEMA DE DIREÇÃO/RODA
DIANTEIRA/FREIO/SUSPENSÃO
RODA TRASEIRA/FREIO/SUSPENSÃO
PARALAMA TRASEIRO/TUBO
DO ESCAPAMENTO
BATERIA/SISTEMA DE CARGA
SISTEMA DE IGNIÇÃO
INTERRUPTORES/BUZINA/SISTEMA DE
ILUMINAÇÃO
SISTEMA
ELÉTRICO
CHASSIMOTOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DIAGRAMA ELÉTRICO 17
DIAGNOSE DE DEFEITOS 18
