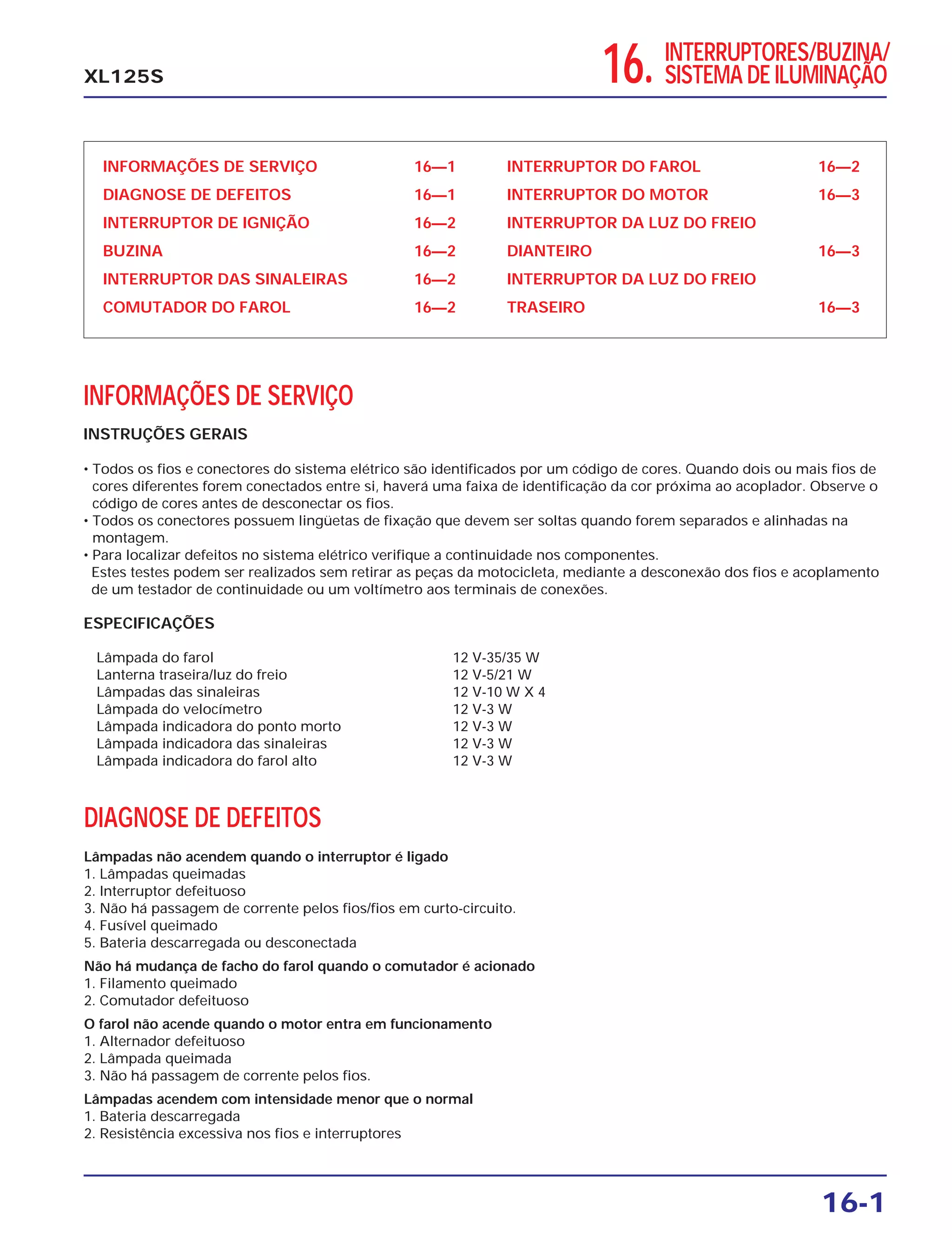

1. 16. INTERRUPTORES/BUZINA/
SISTEMA DE ILUMINAÇÃO
INFORMAÇÕES DE SERVIÇO 16—1
DIAGNOSE DE DEFEITOS 16—1
INTERRUPTOR DE IGNIÇÃO 16—2
BUZINA 16—2
INTERRUPTOR DAS SINALEIRAS 16—2
COMUTADOR DO FAROL 16—2
INTERRUPTOR DO FAROL 16—2
INTERRUPTOR DO MOTOR 16—3
INTERRUPTOR DA LUZ DO FREIO
DIANTEIRO 16—3
INTERRUPTOR DA LUZ DO FREIO
TRASEIRO 16—3
INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
• Todos os fios e conectores do sistema elétrico são identificados por um código de cores. Quando dois ou mais fios de
cores diferentes forem conectados entre si, haverá uma faixa de identificação da cor próxima ao acoplador. Observe o
código de cores antes de desconectar os fios.
• Todos os conectores possuem lingüetas de fixação que devem ser soltas quando forem separados e alinhadas na
montagem.
• Para localizar defeitos no sistema elétrico verifique a continuidade nos componentes.
Estes testes podem ser realizados sem retirar as peças da motocicleta, mediante a desconexão dos fios e acoplamento
de um testador de continuidade ou um voltímetro aos terminais de conexões.
ESPECIFICAÇÕES
16-1
XL125S
DIAGNOSE DE DEFEITOS
Lâmpadas não acendem quando o interruptor é ligado
1. Lâmpadas queimadas
2. Interruptor defeituoso
3. Não há passagem de corrente pelos fios/fios em curto-circuito.
4. Fusível queimado
5. Bateria descarregada ou desconectada
Não há mudança de facho do farol quando o comutador é acionado
1. Filamento queimado
2. Comutador defeituoso
O farol não acende quando o motor entra em funcionamento
1. Alternador defeituoso
2. Lâmpada queimada
3. Não há passagem de corrente pelos fios.
Lâmpadas acendem com intensidade menor que o normal
1. Bateria descarregada
2. Resistência excessiva nos fios e interruptores
Lâmpada do farol 12 V-35/35 W
Lanterna traseira/luz do freio 12 V-5/21 W
Lâmpadas das sinaleiras 12 V-10 W X 4
Lâmpada do velocímetro 12 V-3 W
Lâmpada indicadora do ponto morto 12 V-3 W
Lâmpada indicadora das sinaleiras 12 V-3 W
Lâmpada indicadora do farol alto 12 V-3 W

2. COR AMARELO MARROM PRETO VERDE/PRETO ROSA VERDE
OFF(•)
CÓDIGO Cl HL TL BAT REG RE E
COR LARANJA CINZA AZUL CLARO
(N)
CÓDIGO L W R
INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO
16-2
XL125S
INTERRUPTOR DE IGNIÇÃO
Remova o farol e desconecte a fiação do
interruptor de ignição.
Verifique a continuidade entre os fios.
Deve haver continuidade entre os fios
codificados por cor indicados pelos círculos
interligados.
BUZINA/INTERRUPTOR DAS
SINALEIRAS.
COMUTADOR DO
FAROL/INTERRUPTOR DO
FAROL
Remova o farol e desconecte as fiações da
buzina, interruptor das sinaleiras,
comutador do farol e interruptor do farol.
Deve existir continuidade entre os fios
indicados pelos círculos interligados.
VERDE CLARO VERDE
SOLTO
ACIONADO
CÓDIGO HO E
INTERRUPTOR DA BUZINA
COR BRANCO AZUL
(N)
CÓDIGO LO HI HL
COMUTADOR DO FAROL
COR VERDE PRETO/ VERMELHO PRETO
BRANCO
OFF
ON
CÓDIGO E IG BAT Ho
INTERRUPTOR DO FAROL
INTERRRUPTOR DAS SINALEIRAS

3. INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO
16-3
XL125S

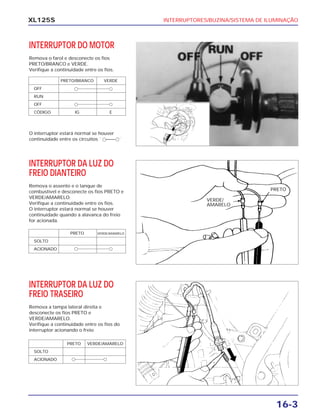

INTERRUPTOR DO MOTOR
Remova o farol e desconecte os fios
PRETO/BRANCO e VERDE.
Verifique a continuidade entre os fios.
O interruptor estará normal se houver
continuidade entre os circuitos `` —— ``
INTERRUPTOR DA LUZ DO
FREIO DIANTEIRO
Remova o assento e o tanque de
combustível e desconecte os fios PRETO e
VERDE/AMARELO.
Verifique a continuidade entre os fios.
O interruptor estará normal se houver
continuidade quando a alavanca do freio
for acionada.
INTERRUPTOR DA LUZ DO
FREIO TRASEIRO
Remova a tampa lateral direita e
desconecte os fios PRETO e
VERDE/AMARELO.
Verifique a continuidade entre os fios do
interruptor acionando o freio
PRETO
VERDE/
AMARELO
PRETO VERDE/AMARELO
SOLTO
ACIONADO
PRETO/BRANCO VERDE
OFF
RUN
OFF
CÓDIGO IG E
PRETO VERDE/AMARELO
SOLTO
ACIONADO

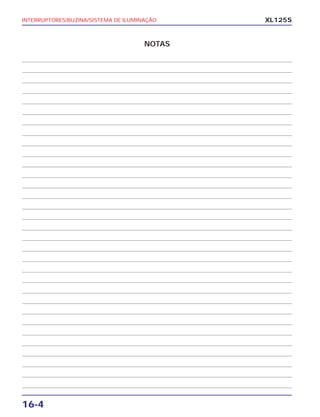

4. NOTAS
INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO
16-4
XL125S

5. XL125S

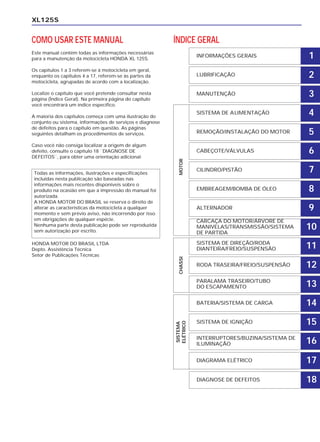

COMO USAR ESTE MANUAL
Este manual contém todas as informações necessárias
para a manutenção da motocicleta HONDA XL 125S.
Os capítulos 1 a 3 referem-se à motocicleta em geral,
enquanto os capítulos 4 a 17, referem-se às partes da
motocicleta, agrupadas de acordo com a localização.
Localize o capítulo que você pretende consultar nesta
página (Índice Geral). Na primeira página do capítulo
você encontrará um índice específico.
A maioria dos capítulos começa com uma ilustração do
conjunto ou sistema, informações de serviços e diagnose
de defeitos para o capítulo em questão. As páginas
seguintes detalham os procedimentos de serviços.
Caso você não consiga localizar a origem de algum
defeito, consulte o capítulo 18 ``DIAGNOSE DE
DEFEITOS``, para obter uma orientação adicional.
HONDA MOTOR DO BRASIL LTDA
Depto. Assistência Técnica
Setor de Publicações Técnicas
Todas as informações, ilustrações e especificações
incluídas nesta publicação são baseadas nas
informações mais recentes disponíveis sobre o
produto na ocasião em que a impressão do manual foi
autorizada.
A HONDA MOTOR DO BRASIL se reserva o direito de
alterar as características da motocicleta a qualquer
momento e sem prévio aviso, não incorrendo por isso
em obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser reproduzida
sem autorização por escrito.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
LUBRIFICAÇÃO
MANUTENÇÃO
SISTEMA DE ALIMENTAÇÃO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
CILINDRO/PISTÃO
EMBREAGEM/BOMBA DE ÓLEO
ALTERNADOR
CARCAÇA DO MOTOR/ÁRVORE DE
MANIVELAS/TRANSMISSÃO/SISTEMA
DE PARTIDA
SISTEMA DE DIREÇÃO/RODA
DIANTEIRA/FREIO/SUSPENSÃO
RODA TRASEIRA/FREIO/SUSPENSÃO
PARALAMA TRASEIRO/TUBO
DO ESCAPAMENTO
BATERIA/SISTEMA DE CARGA
SISTEMA DE IGNIÇÃO
INTERRUPTORES/BUZINA/SISTEMA DE
ILUMINAÇÃO
SISTEMA
ELÉTRICO
CHASSIMOTOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DIAGRAMA ELÉTRICO 17
DIAGNOSE DE DEFEITOS 18
