1. REMOÇÃO/INSTALAÇÃO
DO MOTOR6.
INFORMAÇÕES DE SERVIÇO 6-1
REMOÇÃO DO MOTOR 6-2
INSTALAÇÃO DO MOTOR 6-4
6-1
CR125R
INFORMAÇÕES DE SERVIÇO
GERAL
• Durante a remoção e instalação do motor, apóie a motocicleta em suportes adequados.
• Os componentes a seguir podem ser reparados com o motor instalado no chassi.
– Alternador (Capítulo 14)
– Embreagem/mecanismo de partida/seletor de marchas (Capítulo 9)
– Cabeçote/cilindro/pistão (Capítulo 7)
– Sistema da válvula RC. (Capítulo 8)
• Os componentes a seguir requerem a remoção do motor para os serviços.
– Árvore de manivelas/transmissão (Capítulo 10)
ESPECIFICAÇÕES
Item Especificações
Peso seco do motor 18,4 kg
Óleo para transmissão recomendado Óleo para transmissão Pro Honda HP,
Óleo para motores 4 tempos Pro Honda GN ou
óleo para motor equivalente
Classificação de serviço API SF ou SG
Viscosidade: SAE 10W-40
Capacidade de óleo da Na drenagem 0,57 l
transmissão Na desmontagem 0,65 l
Anticongelante recomendado Líquido de arrefecimento Pro Honda HP ou
anticongelante equivalente à base de etileno glicol
de alta qualidade contendo inibidores de corrosão
Capacidade de líquido de Na drenagem 0,88 l
arrefecimento Na desmontagem 0,97 l
VALORES DE TORQUE
Parafuso da placa de fixação do motor 34 N.m (3,4 kg.m)
Porca de fixação do motor 54 N.m (5,4 kg.m)
Porca de conexão do tubo de escapamento 12 N.m (1,2 kg.m)
Porca de articulação do braço oscilante 88 N.m (8,8 kg.m)
Parafuso da tampa do alternador 2 N.m (0,2 kg.m)
Parafuso de articulação do pedal do freio 26 N.m (2,6 kg.m)
Parafuso-guia da mangueira do reservatório do freio traseiro 10 N.m (1,0 kg.m)
Parafuso do suporte da câmara dianteira 12 N.m (1,2 kg.m)
6

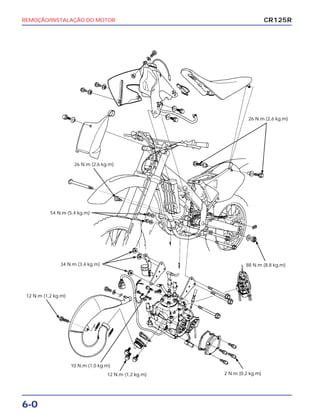

2. 6-0
REMOÇÃO/INSTALAÇÃO DO MOTOR CR125R
26 N.m (2,6 kg.m)
54 N.m (5,4 kg.m)
34 N.m (3,4 kg.m)
12 N.m (1,2 kg.m)
10 N.m (1,0 kg.m)
12 N.m (1,2 kg.m)
26 N.m (2,6 kg.m)
88 N.m (8,8 kg.m)
2 N.m (0,2 kg.m)

3. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-2
REMOÇÃO DO MOTOR
Remova as molas, os parafusos e a câmara de expansão.
CÂMARA DE EXPANSÃO
PARAFUSOS MOLAS
Solte os conectores do interruptor de emergência.
CONECTORES
Remova a placa de identificação (pág. 2-3).
Solte os conectores do módulo de controle de ignição.
CONECTOR
Remova os parafusos e a conexão do tubo de escapamento.
Drene o óleo da transmissão (pág. 3-9).
Drene o líquido de arrefecimento (pág. 5-5).
Remova o tanque de combustível (pág. 2-5).
JUNÇÃO DO TUBO DE ESCAPAMENTO
PARAFUSOS
CR125R

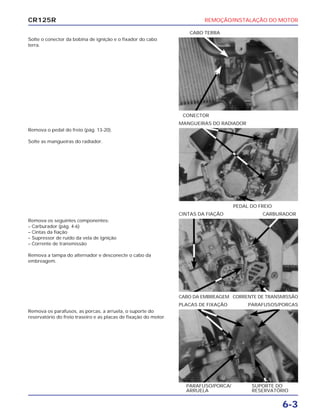

4. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-3
CR125R
Solte o conector da bobina de ignição e o fixador do cabo
terra.
Remova os seguintes componentes:
– Carburador (pág. 4-6)
– Cintas da fiação
– Supressor de ruído da vela de ignição
– Corrente de transmissão
Remova a tampa do alternador e desconecte o cabo da
embreagem.
Remova os parafusos, as porcas, a arruela, o suporte do
reservatório do freio traseiro e as placas de fixação do motor.
Remova o pedal do freio (pág. 13-20).
Solte as mangueiras do radiador.
CONECTOR
CABO TERRA
CABO DA EMBREAGEM CORRENTE DE TRANSMISSÃO
CINTAS DA FIAÇÃO CARBURADOR
PARAFUSO/PORCA/ SUPORTE DO
ARRUELA RESERVATÓRIO
PLACAS DE FIXAÇÃO PARAFUSOS/PORCAS
PEDAL DO FREIO
MANGUEIRAS DO RADIADOR

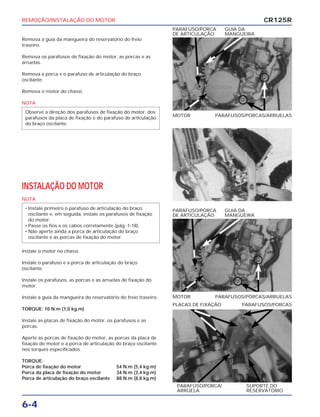

5. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-4
Remova a guia da mangueira do reservatório do freio
traseiro.
Remova os parafusos de fixação do motor, as porcas e as
arruelas.
Remova a porca e o parafuso de articulação do braço
oscilante.
Remova o motor do chassi.
NOTA
INSTALAÇÃO DO MOTOR
NOTA
Instale o motor no chassi.
Instale o parafuso e a porca de articulação do braço
oscilante.
Instale os parafusos, as porcas e as arruelas de fixação do
motor.
Instale a guia da mangueira do reservatório do freio traseiro.
TORQUE: 10 N.m (1,0 kg.m)
Instale as placas de fixação do motor, os parafusos e as
porcas.
Aperte as porcas de fixação do motor, as porcas da placa de
fixação do motor e a porca de articulação do braço oscilante
nos torques especificados.
TORQUE:
Porca de fixação do motor 54 N.m (5,4 kg.m)
Porca da placa de fixação do motor 34 N.m (3,4 kg.m)
Porca de articulação do braço oscilante 88 N.m (8,8 kg.m)
• Instale primeiro o parafuso de articulação do braço
oscilante e, em seguida, instale os parafusos de fixação
do motor.
• Passe os fios e os cabos corretamente (pág. 1-18).
• Não aperte ainda a porca de articulação do braço
oscilante e as porcas de fixação do motor.
Observe a direção dos parafusos de fixação do motor, dos
parafusos da placa de fixação e do parafuso de articulação
do braço oscilante.
MOTOR PARAFUSOS/PORCAS/ARRUELAS
PARAFUSO/PORCA GUIA DA
DE ARTICULAÇÃO MANGUEIRA
MOTOR PARAFUSOS/PORCAS/ARRUELAS
PARAFUSO/PORCA GUIA DA
DE ARTICULAÇÃO MANGUEIRA
PARAFUSO/PORCA/ SUPORTE DO
ARRUELA RESERVATÓRIO
PLACAS DE FIXAÇÃO PARAFUSOS/PORCAS
CR125R

6. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-5
CR125R
Instale a conexão do tubo de escapamento e aperte os
parafusos no torque especificado.
TORQUE: 12 N.m (1,2 kg.m)
Instale a câmara de expansão (pág. 2-7).
Instale as peças removidas na ordem inversa da remoção.
Abasteça a transmissão com óleo recomendado no nível
correto (pág. 3-9).
Adicione a mistura de líquido de arrefecimento no radiador
até atingir o nível correto (pág. 5-4).
NOTA
Após a instalação do motor, efetue as seguintes inspeções e
ajustes:
– Folga livre da manopla do acelerador
– Altura do pedal do freio traseiro
– Folga da corrente de transmissão
– Folga livre da alavanca da embreagem
Verifique se os gases de escapamento não estão vazando
através da conexão da câmara de expansão.
Ao instalar a câmara de expansão, instale sempre uma
nova junta e um novo anel de vedação.
CONEXÃO DO TUBO DE ESCAPAMENTO
PARAFUSOS
CÂMARA DE EXPANSÃO
PARAFUSOS MOLAS

7. 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

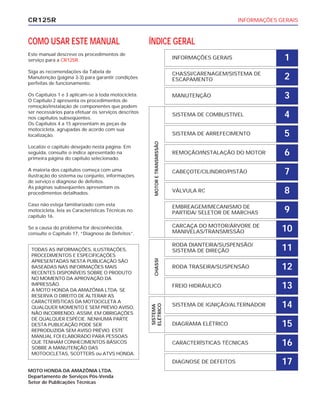

INFORMAÇÕES GERAISCR125R
COMO USAR ESTE MANUAL
Este manual descreve os procedimentos de
serviço para a CR125R.
Siga as recomendações da Tabela de
Manutenção (página 3-3) para garantir condições
perfeitas de funcionamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que podem
ser necessários para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 15 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos começa com uma
ilustração do sistema ou conjunto, informações
de serviço e diagnose de defeitos.
As páginas subseqüentes apresentam os
procedimentos detalhados.
Caso não esteja familiarizado com esta
motocicleta, leia as Características Técnicas no
capítulo 16.
Se a causa do problema for desconhecida,
consulte o Capítulo 17, “Diagnose de Defeitos”.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA. SE
RESERVA O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DA MOTOCICLETA A
QUALQUER MOMENTO E SEM PRÉVIO AVISO,
NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES
DE QUALQUER ESPÉCIE. NENHUMA PARTE
DESTA PUBLICAÇÃO PODE SER
REPRODUZIDA SEM AVISO PRÉVIO. ESTE
MANUAL FOI ELABORADO PARA PESSOAS
QUE TENHAM CONHECIMENTOS BÁSICOS
SOBRE A MANUTENÇÃO DAS
MOTOCICLETAS, SCOTTERS ou ATVS HONDA.
