1. 6. REMOÇÃO/INSTALAÇÃO
DO MOTOR

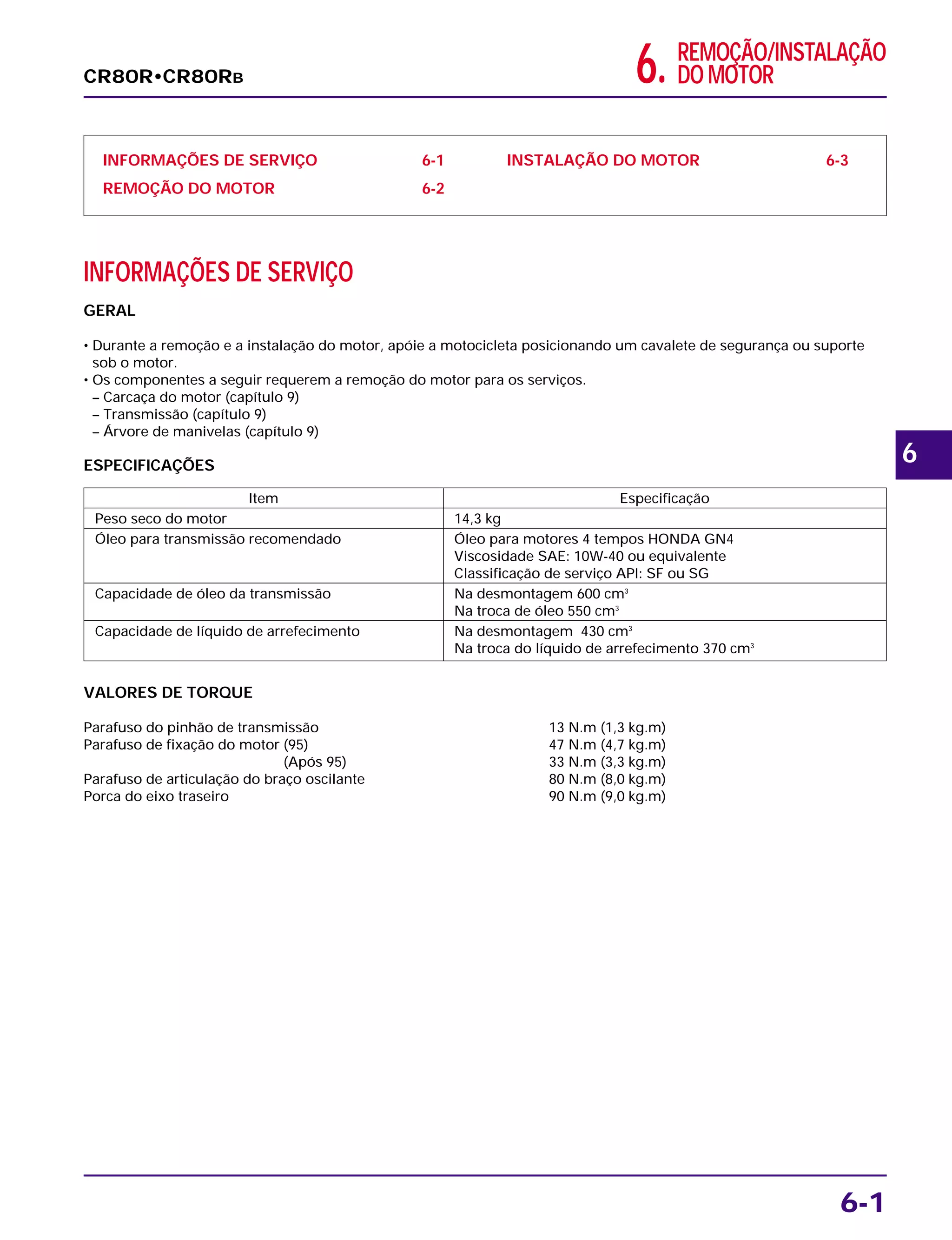

INFORMAÇÕES DE SERVIÇO 6-1
REMOÇÃO DO MOTOR 6-2
INSTALAÇÃO DO MOTOR 6-3
INFORMAÇÕES DE SERVIÇO
GERAL
• Durante a remoção e a instalação do motor, apóie a motocicleta posicionando um cavalete de segurança ou suporte
sob o motor.
• Os componentes a seguir requerem a remoção do motor para os serviços.
– Carcaça do motor (capítulo 9)
– Transmissão (capítulo 9)
– Árvore de manivelas (capítulo 9)
ESPECIFICAÇÕES
6-1
CR80R•CR80RB
Item Especificação
Peso seco do motor 14,3 kg
Óleo para transmissão recomendado Óleo para motores 4 tempos HONDA GN4
Viscosidade SAE: 10W-40 ou equivalente
Classificação de serviço API: SF ou SG
Capacidade de óleo da transmissão Na desmontagem 600 cm3
Na troca de óleo 550 cm3
Capacidade de líquido de arrefecimento Na desmontagem 430 cm3
Na troca do líquido de arrefecimento 370 cm3
VALORES DE TORQUE
Parafuso do pinhão de transmissão 13 N.m (1,3 kg.m)
Parafuso de fixação do motor (95) 47 N.m (4,7 kg.m)
(Após 95) 33 N.m (3,3 kg.m)
Parafuso de articulação do braço oscilante 80 N.m (8,0 kg.m)
Porca do eixo traseiro 90 N.m (9,0 kg.m)
6

2. 6-0

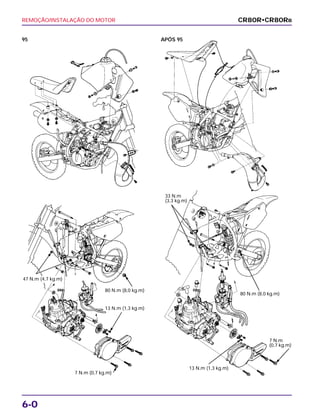

REMOÇÃO/INSTALAÇÃO DO MOTOR CR80R•CR80RB
APÓS 95
33 N.m
(3,3 kg.m)
80 N.m (8,0 kg.m)
7 N.m
(0,7 kg.m)
13 N.m (1,3 kg.m)
95
47 N.m (4,7 kg.m)
80 N.m (8,0 kg.m)
13 N.m (1,3 kg.m)
7 N.m (0,7 kg.m)

3. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-2
REMOÇÃO DO MOTOR
Drene o óleo da transmissão (pág. 3-9).
Drene o líquido de arrefecimento (pág. 5-3).
Posicione um cavalete de segurança ou suporte sob o motor.
Remova os seguintes componentes:
– tanque de combustível (pág. 2-5)
– câmara de expansão (pág. 2-6)
– carburador (pág. 4-8)
CARBURADOR
CÂMARA DE EXPANSÃO TANQUE DE COMBUSTÍVEL
Solte os conectores dos fios da bobina de excitação e dos
fios do gerador de pulsos da ignição e, em seguida, solte os
fios, removendo as cintas da fiação.
CONECTORES
Remova a tampa esquerda da carcaça do motor (pág. 13-6).
Solte a porca do eixo traseiro, a contraporca do ajustador da
corrente de transmissão e a porca de ajuste.
Remova os parafusos do pinhão de transmissão, a placa de
fixação e o pinhão com a corrente de transmissão.
PINHÃO DE TRANSMISSÃO
PLACA DE FIXAÇÃO CORRENTE DE TRANSMISSÃO
Remova o supressor de ruído da vela de ignição.
Desconecte as mangueiras do radiador do cabeçote e da
tampa direita da carcaça do motor.
Solte completamente a contraporca do ajustador do cabo da
embreagem e a porca de ajuste, desconecte o cabo do braço
de acionamento e, em seguida, remova-o do suporte do
cabo.
Remova o tubo de respiro da carcaça do motor da presilha.
CABO DA EMBREAGEM MANGUEIRAS DO RADIADOR
SUPRESSOR DE RUÍDO DA VELA DE IGNIÇÃO
CR80R•CR80RB
TUBO DE
RESPIRO

4. REMOÇÃO/INSTALAÇÃO DO MOTOR
6-3

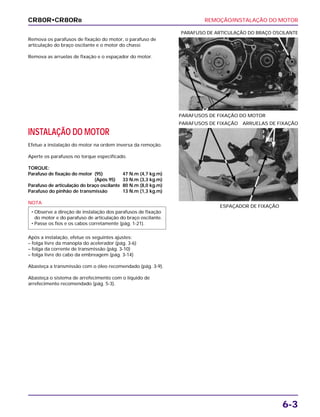

Remova os parafusos de fixação do motor, o parafuso de
articulação do braço oscilante e o motor do chassi.
Remova as arruelas de fixação e o espaçador do motor.
PARAFUSOS DE FIXAÇÃO DO MOTOR
PARAFUSO DE ARTICULAÇÃO DO BRAÇO OSCILANTE
INSTALAÇÃO DO MOTOR
Efetue a instalação do motor na ordem inversa da remoção.
Aperte os parafusos no torque especificado.
TORQUE:
Parafuso de fixação do motor (95) 47 N.m (4,7 kg.m)
(Após 95) 33 N.m (3,3 kg.m)
Parafuso de articulação do braço oscilante 80 N.m (8,0 kg.m)
Parafuso do pinhão de transmissão 13 N.m (1,3 kg.m)
NOTA
Após a instalação, efetue os seguintes ajustes:
– folga livre da manopla do acelerador (pág. 3-6)
– folga da corrente de transmissão (pág. 3-10)
– folga livre do cabo da embreagem (pág. 3-14)
Abasteça a transmissão com o óleo recomendado (pág. 3-9).
Abasteça o sistema de arrefecimento com o líquido de
arrefecimento recomendado (pág. 5-3).
• Observe a direção de instalação dos parafusos de fixação
do motor e do parafuso de articulação do braço oscilante.
• Passe os fios e os cabos corretamente (pág. 1-21).
ESPAÇADOR DE FIXAÇÃO
PARAFUSOS DE FIXAÇÃO ARRUELAS DE FIXAÇÃO
CR80R•CR80RB

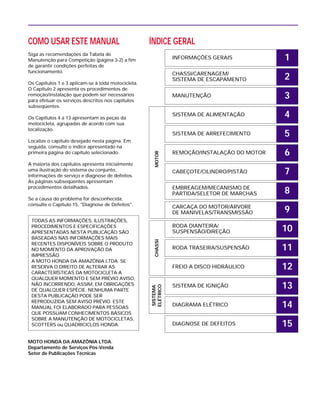

5. COMO USAR ESTE MANUAL
