Manual de identidade parque da independência
O manual apresenta a identidade visual do Parque da Independência, definindo seus elementos gráficos como o logotipo, cores, tipografia e aplicações. Ele também fornece modelos para a padronização da papelaria, sinalização e outros itens de comunicação visual do parque.
Manual de identidade parque da independência
- 1. Manual de IdentidadeVisual parque da independência
- 2. 2 • MANUALDE IDENTIDADE PARQUE DA IDEPEDÊNCIA

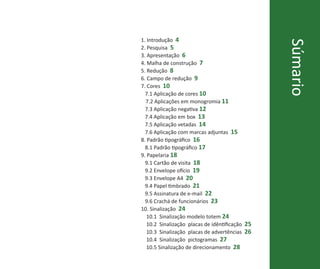

- 3. 1. Introdução 4 Súmario 2. Pesquisa 5 3. Apresentação 6 4. Malha de construção 7 5. Redução 8 6. Campo de redução 9 7. Cores 10 7.1 Aplicação de cores 10 7.2 Aplicações em monogromia 11 7.3 Aplicação negativa 12 7.4 Aplicação em box 13 7.5 Aplicação vetadas 14 7.6 Aplicação com marcas adjuntas 15 8. Padrão tipográfico 16 8.1 Padrão tipográfico 17 9. Papelaria 18 9.1 Cartão de visita 18 9.2 Envelope ofício 19 9.3 Envelope A4 20 9.4 Papel timbrado 21 9.5 Assinatura de e-mail 22 9.6 Crachá de funcionários 23 10. Sinalização 24 10.1 Sinalização modelo totem 24 10.2 Sinalização placas de idêntificação 25 10.3 Sinalização placas de advertências 26 10.4 Sinalização pictogramas 27 10.5 Sinalização de direcionamento 28 MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 3

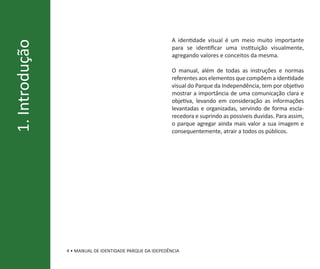

- 4. A identidade visualé um meio muito importante 1. Introdução para se identificar uma instituição visualmente, agregando valores e conceitos da mesma. O manual, além de todas as instruções e normas referentes aos elementos que compõem a identidade visual do Parque da Independência, tem por objetivo mostrar a importância de uma comunicação clara e objetiva, levando em consideração as informações levantadas e organizadas, servindo de forma escla- recedora e suprindo as possíveis duvidas. Para assim, o parque agregar ainda mais valor a sua imagem e consequentemente, atrair a todos os públicos. 4 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA
- 5. 2. Pesquisa Marco dahistória nacional, o parque foi inaugurado no dia 25 de janeiro de 1988. Localizado na região sudeste da cidade de São Paulo, no bairro do Ipiran- ga. O Parque é um marco histórico nacional: na Coli- na do Ipiranga, junto ao Riacho do Ipiranga, D. Pedro I declarou o pais independência de Portugal. Abriga o Monumento à Independência, o Museu Paulista (mais conhecido como Museu do Ipiranga), o jardim frances, bosque e a Casa do Grito. O Parque é cercado de área verde. Além do marco histórico, o conjunto do Museu e seus jardins constitui, também, um referencial orien- tador da forma de urbanização do bairro do Ipiranga, como demostram o traçado do sistema viário e a in- fluências de seus jardins no padrão de ocupação das quadras do entorno. MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 5
- 6. Na criação daidentidade visual, além de todos os 3. Apresentação princípios e bases para uma comunicação efetiva, buscou-se a criação de uma imagem nova e con- temporânea, mas que ainda assim apresenta-se todo o valor histórico e cultural que o parque pos- sui. Sob esta perspectiva, o jardim do parque foi o ponto de partida para a construção da marca. O símbolo tem como elemento principal um cipreste, uma ár- vore que faz parte da espécie de arvores coníferas, e que está presente em grande parte da área do parque. Nas outras áreas do logo, estão formas que aludem aos elementos e lugares de destaque do parque. Como por exemplo, na parte superior sob a cor am- arela, há representado o Museu Paulista.Nos cantos centrais, com verde claro, está representada a área ocupada pelo jardim, e na parte inferior, o marrom, parque da que simboliza a terra e também o local onde está o Monumento a Independência, assim finalizando a independência construção no que diz respeito ao logo do parque. 6 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

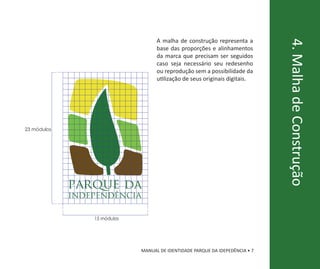

- 7. A malha deconstrução representa a 4. Malha de Construção base das proporções e alinhamentos da marca que precisam ser seguidos caso seja necessário seu redesenho ou reprodução sem a possibilidade da utilização de seus originais digitais. 23 módulos parque da independência 15 módulos MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 7

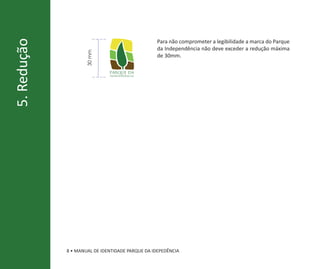

- 8. Para não comprometera legibilidade a marca do Parque 5. Redução da Independência não deve exceder a redução máxima 30 mm de 30mm. parque da independência 8 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

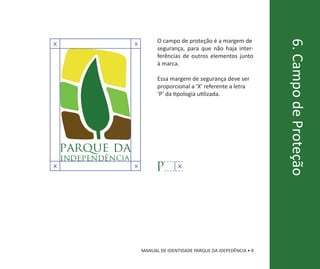

- 9. O campo deproteção é a margem de 6. Campo de Proteção X X segurança, para que não haja inter- ferências de outros elementos junto à marca. Essa margem de segurança deve ser proporcional a ‘X’ referente a letra ‘P’ da tipologia utilizada. parque da independên cia X X P X MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 9

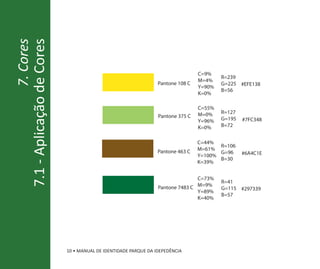

- 10. 7.1 - Aplicaçãode Cores 7. Cores C=9% R=239 M=4% Pantone 108 C G=225 #EFE138 Y=90% B=56 K=0% C=55% M=0% R=127 Pantone 375 C G=195 Y=96% #7FC348 K=0% B=72 C=44% R=106 Pantone 463 C M=61% G=96 #6A4C1E Y=100% B=30 K=39% C=73% R=41 Pantone 7483 C M=9% G=115 #297339 Y=89% B=57 K=40% 10 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

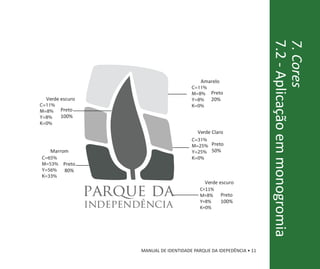

- 11. 7.2 - Aplicaçãoem monogromia 7. Cores Amarelo C=11% M=8% Preto Verde escuro Y=8% 20% C=11% K=0% M=8% Preto Y=8% 100% K=0% Verde Claro C=31% M=25% Preto Marrom Y=25% 50% C=65% K=0% M=53% Preto Y=56% 80% K=33% Verde escuro parque da C=11% M=8% Preto independência Y=8% K=0% 100% MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 11

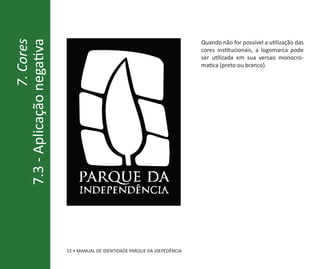

- 12. 7.3 - Aplicaçãonegativa Quando não for possível a utilização das 7. Cores cores institucionais, a logomarca pode ser utilizada em sua versao monocro- matica (preto ou branco). parque da independência 12 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

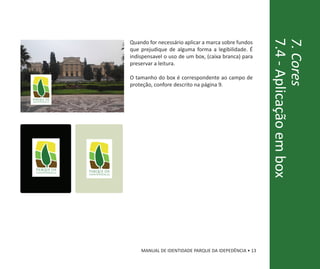

- 13. 7.4 - Aplicaçãoem box 7. Cores Quando for necessário aplicar a marca sobre fundos que prejudique de alguma forma a legibilidade. É indispensavel o uso de um box, (caixa branca) para preservar a leitura. O tamanho do box é correspondente ao campo de proteção, confore descrito na página 9. parque da parque da independência independência in MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 13

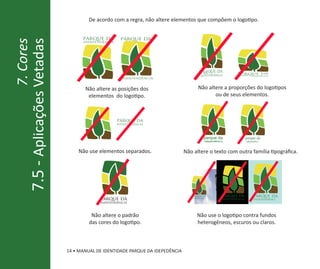

- 14. De acordo coma regra, não altere elementos que compõem o logotipo. parque da parque da 7. Cores 7.5 - Aplicações Vetadas independência parque da parque da independência indepe ndência independência Não altere as posições dos Não altere a proporções do logotipos elementos do logotipo. ou de seus elementos. parque da independência parque da parque da ndependênci a ndependênci Não use elementos separados. Não altere o texto com outra família tipográfica. parque da parque da parque da parque da independência independên cia independênci independência Não altere o padrão Não use o logotipo contra fundos das cores do logotipo. heterogêneos, escuros ou claros. 14 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

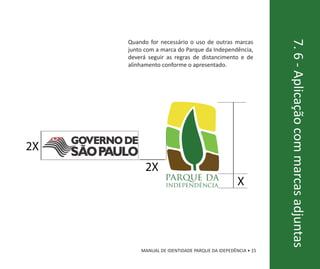

- 15. Quando for necessárioo uso de outras marcas 7. 6 - Aplicação com marcas adjuntas junto com a marca do Parque da Independência, deverá seguir as regras de distancimento e de alinhamento conforme o apresentado. 2X 2X parque da independência X MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 15

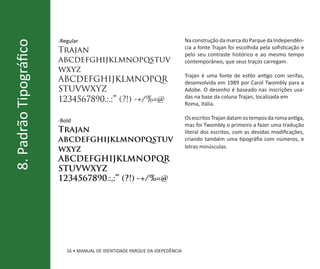

- 16. -Regular Na construção da marca do Parque da Independên- 8. Padrão Tipográfico cia a fonte Trajan foi escolhida pela sofisticação e Trajan pelo seu contraste histórico e ao mesmo tempo abcdefghijklmnopqstuv contemporâneo, que seus traços carregam. wxyz Trajan é uma fonte de estilo antigo com serifas, ABCDEFGHIJKLMNOPQR desenvolvida em 1989 por Carol Twombly para a STUVWXYZ Adobe. O desenho é baseado nas inscrições usa- das na base da coluna Trajan, localizada em 1234567890.:,;”’ (?!) -+/%=@ Roma, Itália. -Bold Os escritos Trajan datam os tempos da roma antiga, mas foi Twombly o primeiro a fazer uma tradução Trajan literal dos escritos, com as devidas modificações, abcdefghijklmnopqstuv criando também uma tipográfia com números, e letras minúsculas. wxyz ABCDEFGHIJKLMNOPQR STUVWXYZ 1234567890.:,;”’ (?!) -+/%=@ 16 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA
- 17. -Regular Para a papelaria e sinalização do parque, a fonte 8.1 - Padrão Tipográfico Calibri foi escolhida como fonte auxiliar, pela leg- Calibri ibilidade e clareza. abcdefghijklmnopqstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZ Calibri é uma família tipográfica sem serifa. O designer da família criada para a Microsoft foi 1234567890.:,;”’ (?!) -+/%=@ Lucas de Groot, para se beneficiar da tecnologia de renderização ClearType da empresa. Em uma pesquisa realizada por pesquisadores da Wichita -Italic State University, nos Estados Unidos, Calibri era Calibri a fonte mais popular para e-mail, mensagens in- stantâneas e apresentações de PowerPoint. Os abcdefghijklmnopqstuvwxyz entrevistados também demonstraram uma alta ABCDEFGHIJKLMNOPQRSTUVWXYZ aceitação ao uso da fonte na Internet, quando 1234567890.:,;”’ (?!) -+/%=@ apresentados a uma imagem com um bloco de texto em várias famílias tipográficas diferentes. -Bold abcdefghijklmnopqstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZ 1234567890.:,;”’ (?!) -+/%=@ MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 17

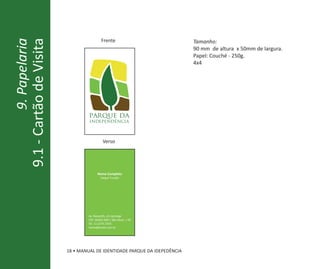

- 18. 9.1 - Cartãode Visita Frente Tamanho: 9. Papelaria 90 mm de altura x 50mm de largura. Papel: Couché - 250g. 4x4 parque da independência Verso Nome Completo Cargo/ Função Av. Nazareth, s/n Ipiranga CEP: 04263-000 | São Paulo | SP Tel. 11 2273.7250 nome@email.com.br 18 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

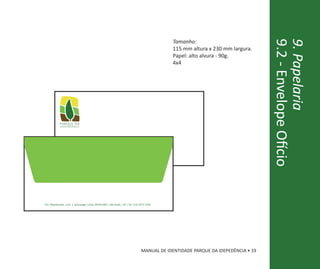

- 19. Tamanho: 9.2 - Envelope Ofício 9. Papelaria 115 mm altura x 230 mm largura. Papel: alto alvura - 90g. 4x4 parque da independência Av. Nazareth, s/n | Ipiranga |Cep: 04263-000 | São Paulo | SP | Tel. (11) 2273-7250 MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 19

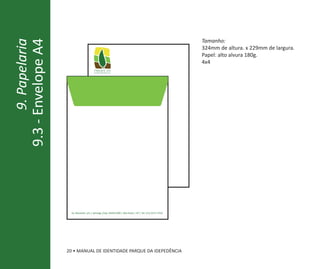

- 20. 9.3 - EnvelopeA4 Tamanho: 9. Papelaria 324mm de altura. x 229mm de largura. Papel: alto alvura 180g. 4x4 parque da independência Av. Nazareth, s/n | Ipiranga||Cep: 04263-000 | São Paulo| | SP | (11) 2273-7250 Av. Nazareth, s/n Ipiranga |Cep: 04263-000 | São Paulo SP | Tel. Tel. (11) 2273-7250 20 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

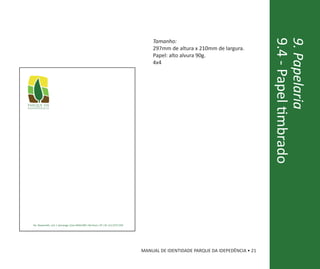

- 21. Tamanho: 9.4 - Papel timbrado 9. Papelaria 297mm de altura x 210mm de largura. Papel: alto alvura 90g. 4x4 MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 21

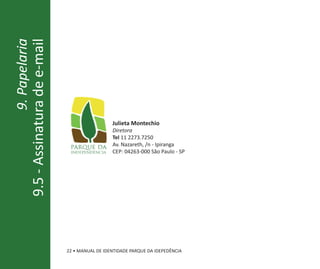

- 22. 9. Papelaria 9.5 -Assinatura de e-mail Julieta Montechio Diretora Tel 11 2273.7250 Av. Nazareth, /n - Ipiranga CEP: 04263-000 São Paulo - SP 22 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

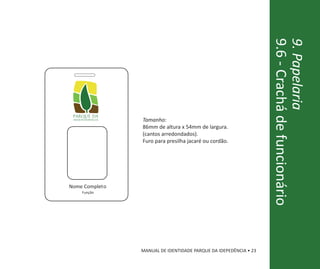

- 23. 9.6 - Cracháde funcionário 9. Papelaria parque da independência Tamanho: 86mm de altura x 54mm de largura. (cantos arredondados). Furo para presilha jacaré ou cordão. Nome Completo Função MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 23

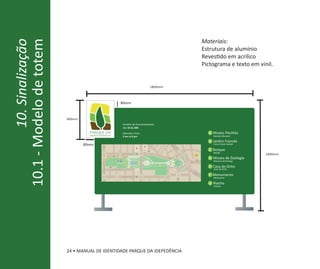

- 24. 10.1 - Modelode totem Materiais: 10. Sinalização Estrutura de alumínio Revestido em acrílico Pictograma e texto em vinil. 1800mm 80mm 300mm Horário de Funcionamento: das 5h às 20h parque da A Museu Paulista independência 5 am to 8 pm Paulista Museum B Jardim Francês 80mm French Style Garden C Bosque Woods 1400mm D D Museu de Zoologia Museum of Zoology A B F G C E E Casa do Grito Casa do Grito F Monumento Monument G Riacho Stream 24 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

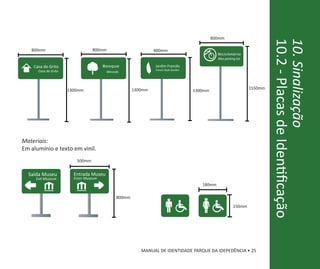

- 25. 800mm 10.2 - Placas de Identificação 10. Sinalização 800mm 800mm 800mm Bicicletário Bike parking lot Casa do Grito Bosque Jardim Francês Casa do Grito French Style Garden Woods 1300mm 1300mm 1550mm 1300mm Materiais: Em alumínio e texto em vinil. 500mm Saída Museu Entrada Museu Exit Museum Enter Museum 180mm 800mm 150mm MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 25

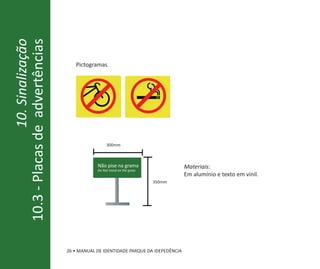

- 26. 10. Sinalização 10.3 -Placas de advertências Pictogramas 300mm Não pise na grama Materiais: Do Not tread on the grass Em alumínio e texto em vinil. 350mm 26 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA
- 27. 10.4 - Pictogramas 10. Sinalização PÓ QUIMICO Hidrante MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 27
- 28. Sinalização Placas de direcionamento 800mm Materiais: Estrutura de alumínio Revestido em acrílico Pictograma e texto em vinil. parque da independência Bosque Woods Museu Paulista Paulista Museum Jardim Francês 1800mm French Style Garden Banheiros Bathrooms Casa do Grito Casa do Grito 28 • MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA

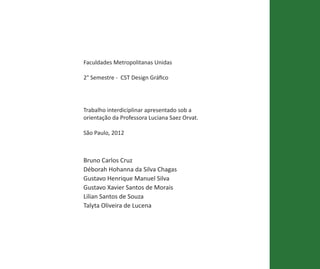

- 29. Faculdades Metropolitanas Unidas 2°Semestre - CST Design Gráfico Trabalho interdiciplinar apresentado sob a orientação da Professora Luciana Saez Orvat. São Paulo, 2012 Bruno Carlos Cruz Déborah Hohanna da Silva Chagas Gustavo Henrique Manuel Silva Gustavo Xavier Santos de Morais Lilian Santos de Souza Talyta Oliveira de Lucena MANUAL DE IDENTIDADE PARQUE DA IDEPEDÊNCIA • 29
