O documento apresenta uma introdução ao Arduino/Genuino, destacando suas capacidades e componentes como o Arduino Uno e Mega. Ele explora diversas aplicações práticas, incluindo robótica, impressoras 3D e drones, e fornece orientações sobre como começar com kits de iniciação e exemplos de programação básica. Além disso, propõe desafios de programação que envolvem controle de LEDs e interatividade com botões.

1. Introdução ao Arduino/Genuino
Clara Marto <clara.marto@esab.pt>
João Sá <joaosa@esab.pt>
Paulo Gomes <paulo.gomes@esab.pt>
Coimbra, 2017-03-14

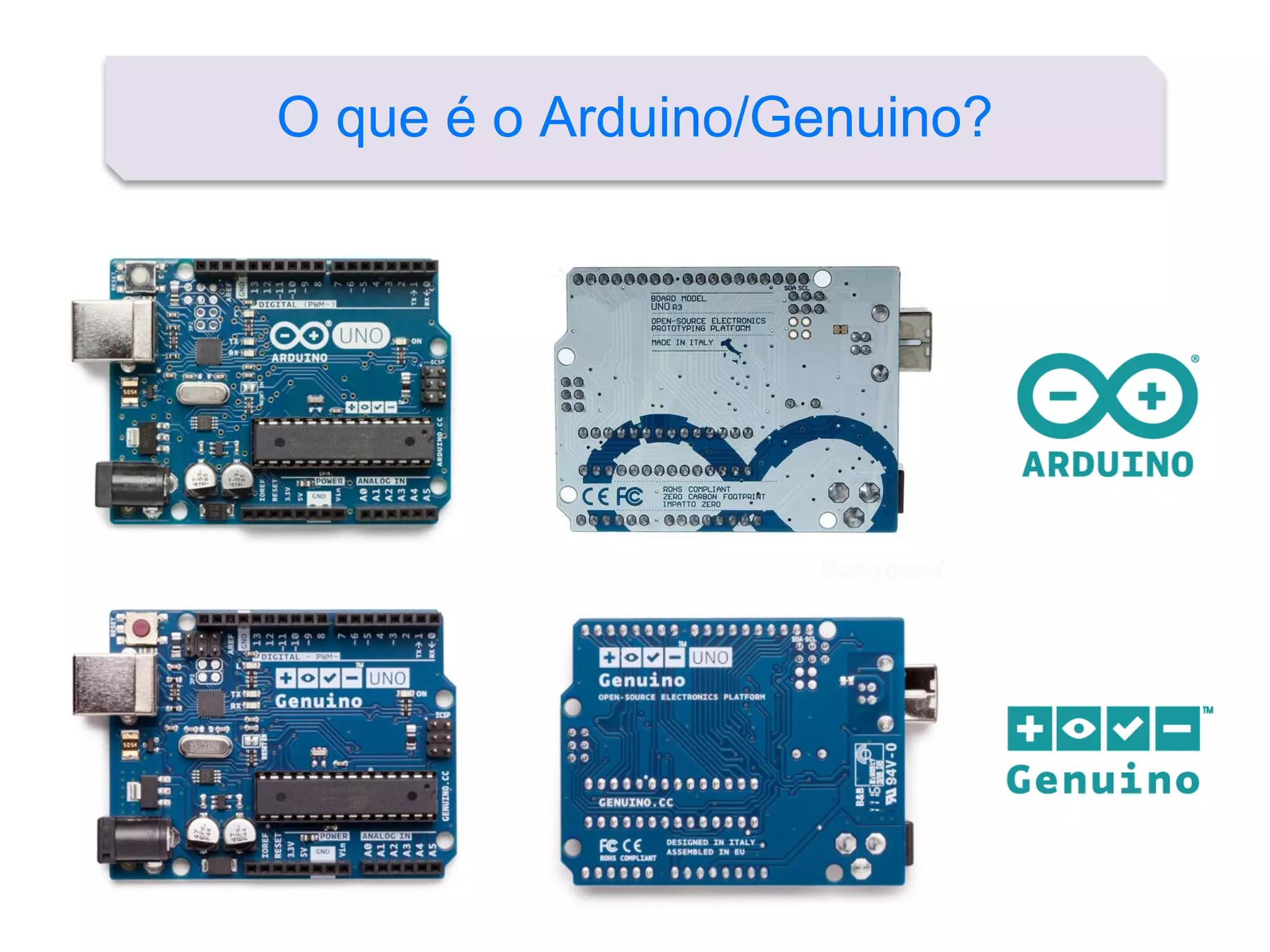

2. O que é o Arduino/Genuino?

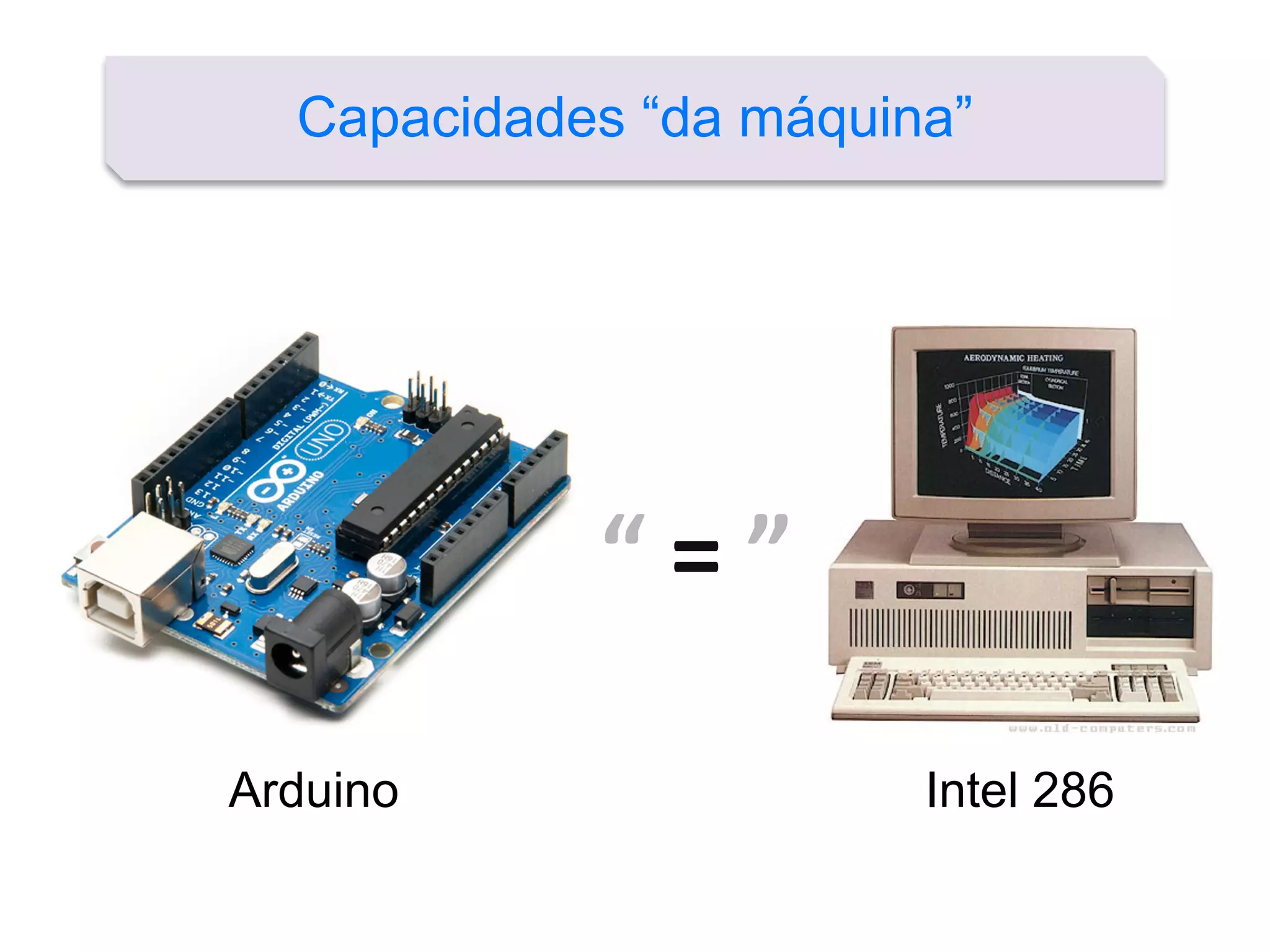

3. Capacidades “da máquina”
“ = ”
Intel 286Arduino

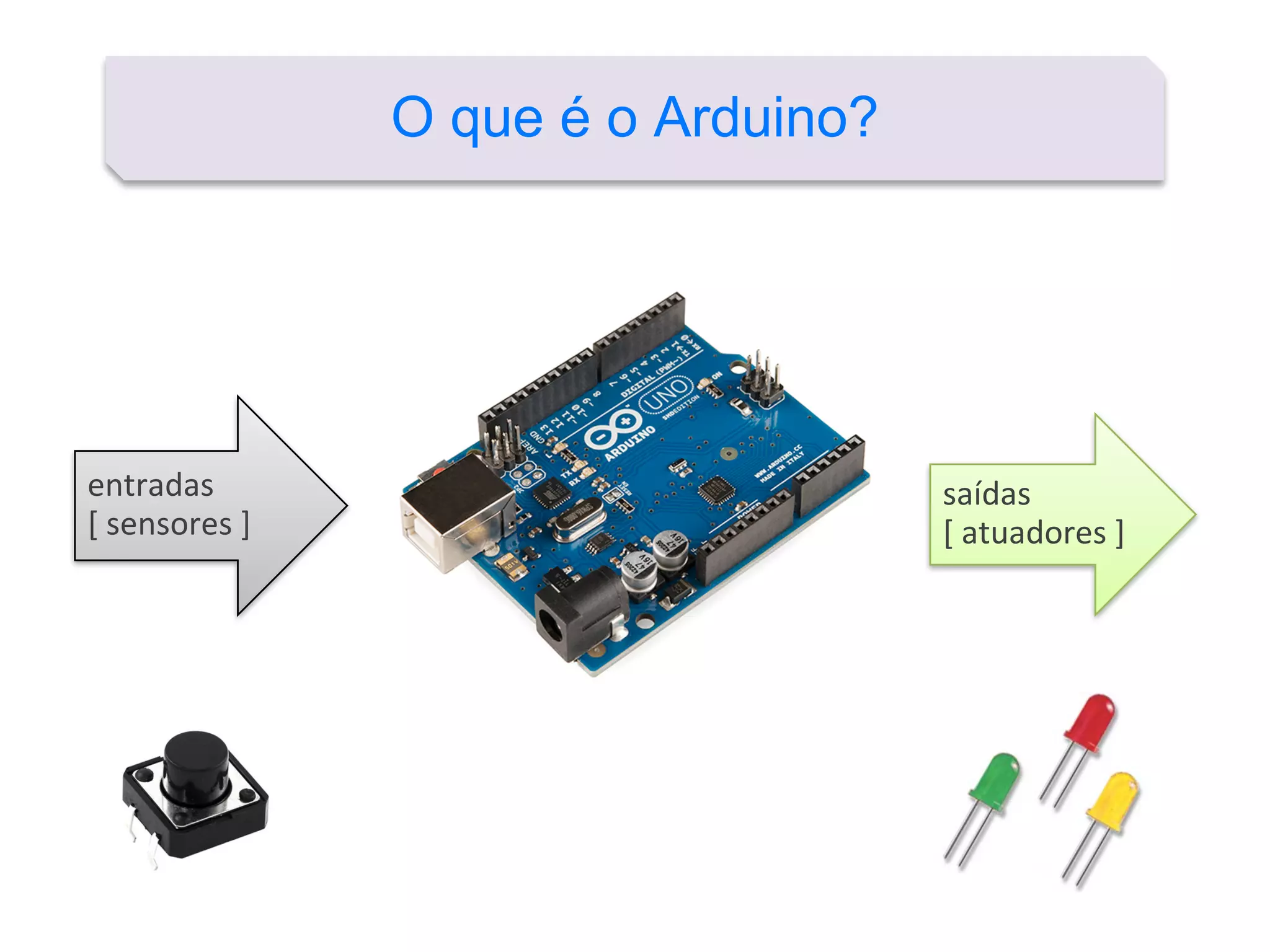

4. O que é o Arduino?
entradas
[ sensores ]
saídas
[ atuadores ]

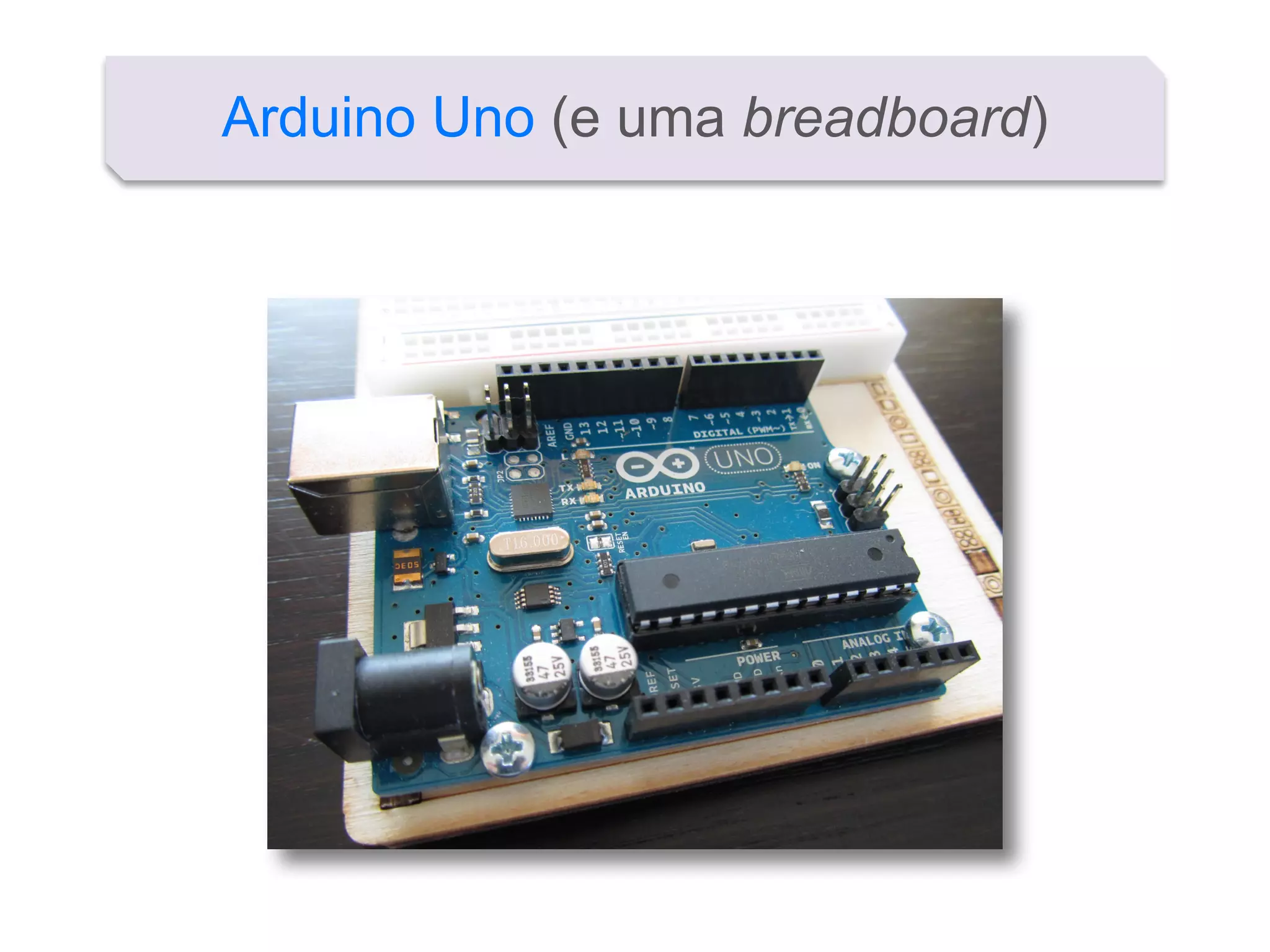

5. Arduino Uno (e uma breadboard)

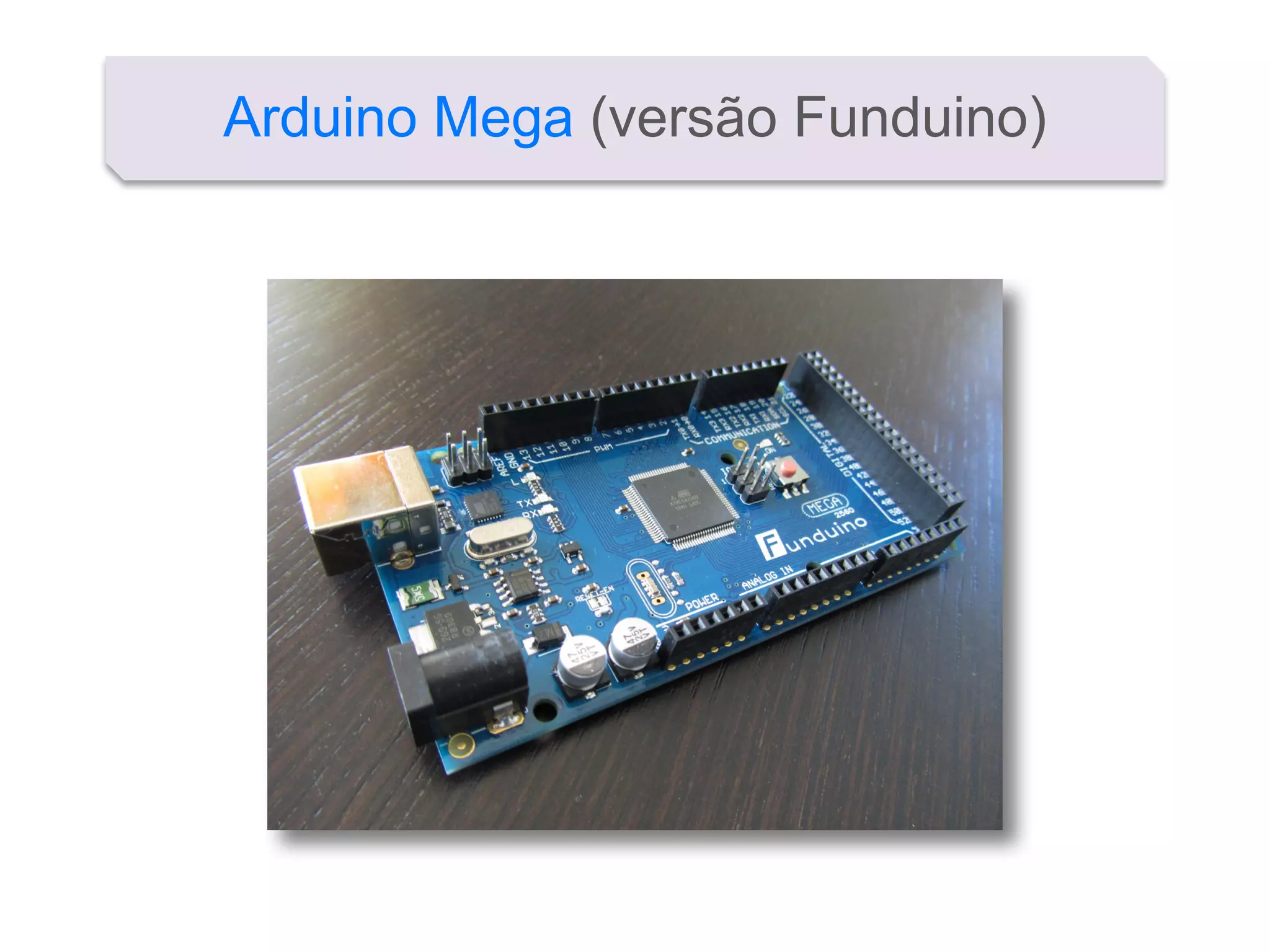

6. Arduino Mega (versão Funduino)

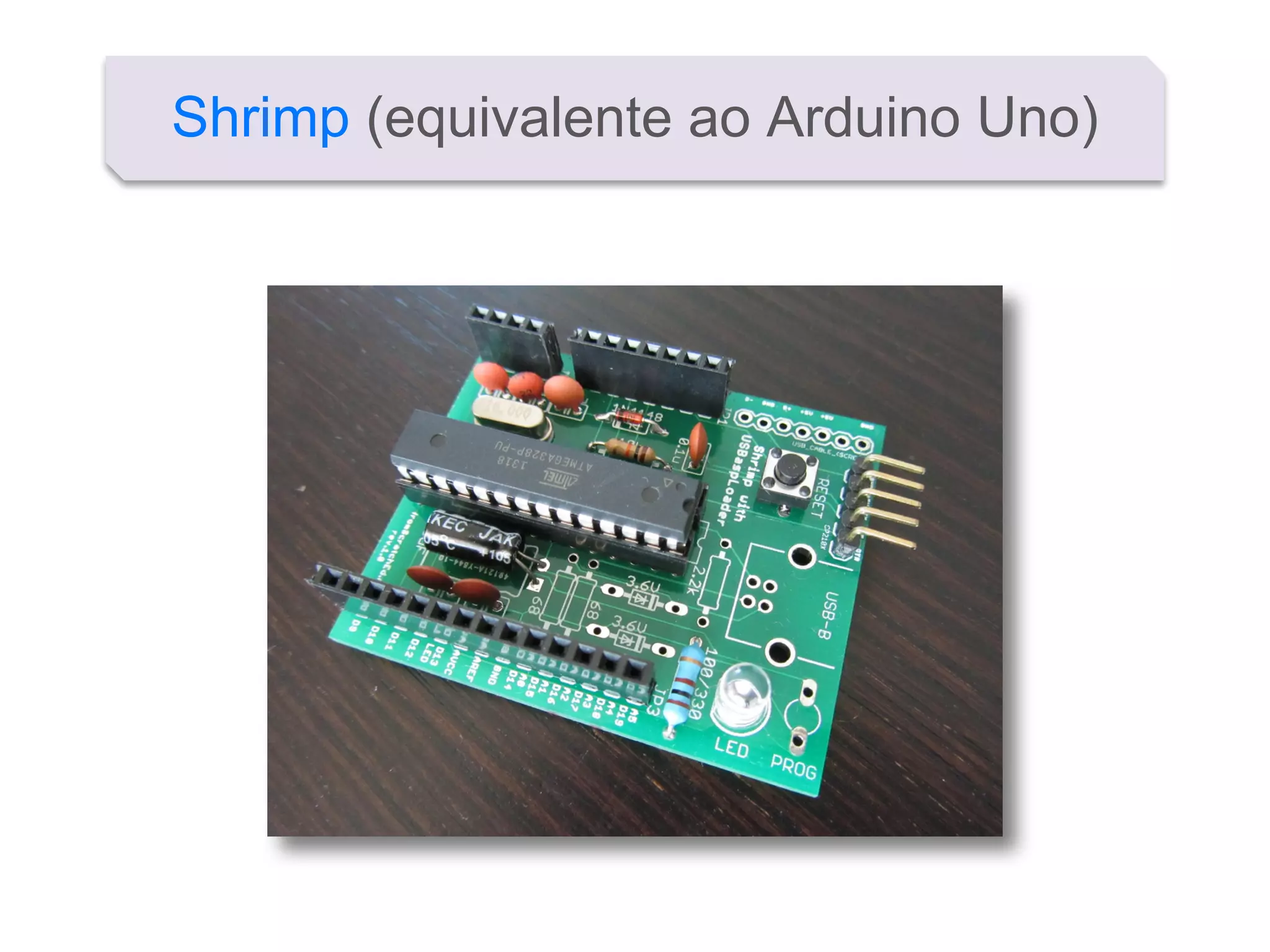

7. Shrimp (equivalente ao Arduino Uno)

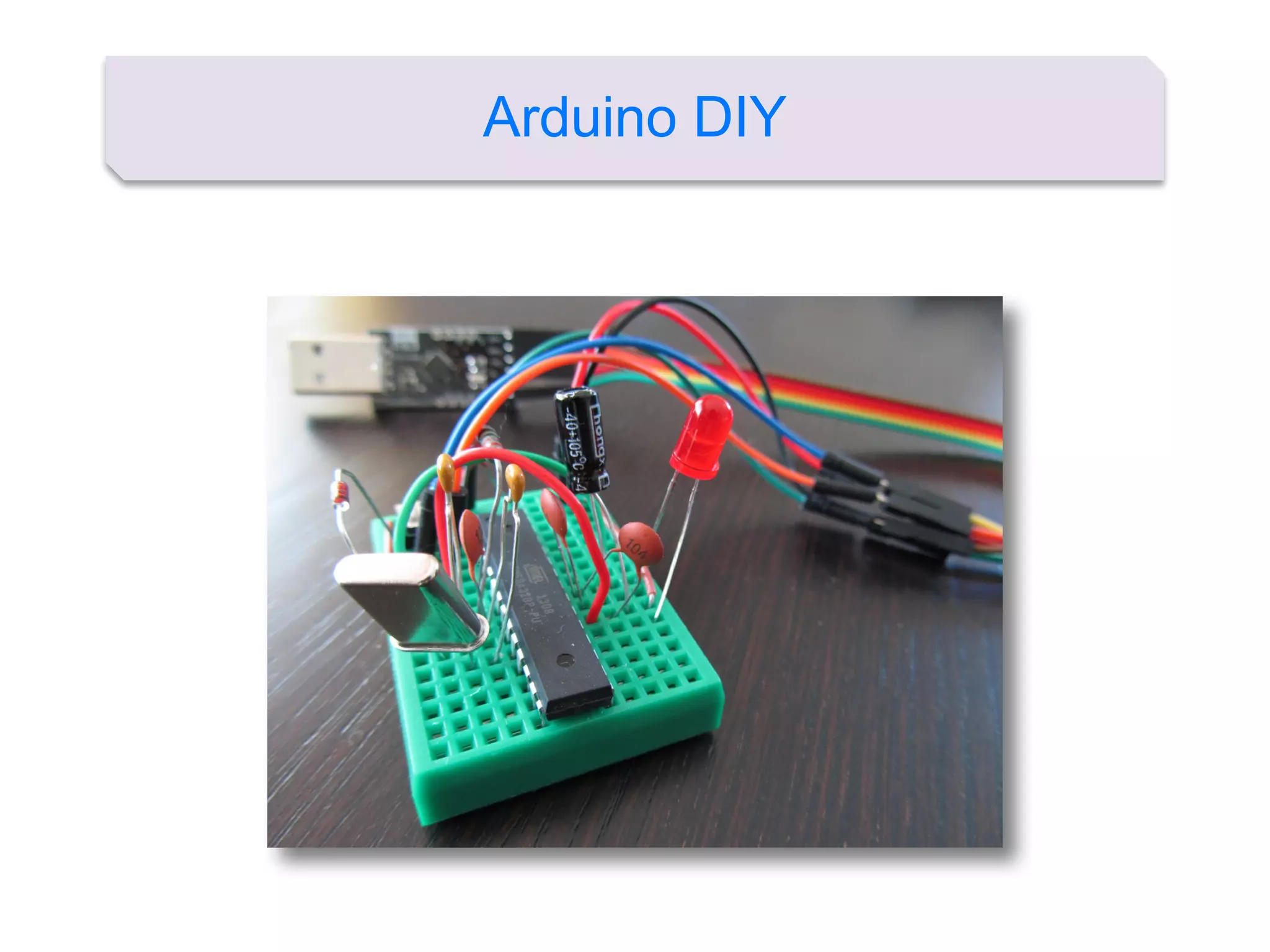

8. Arduino DIY

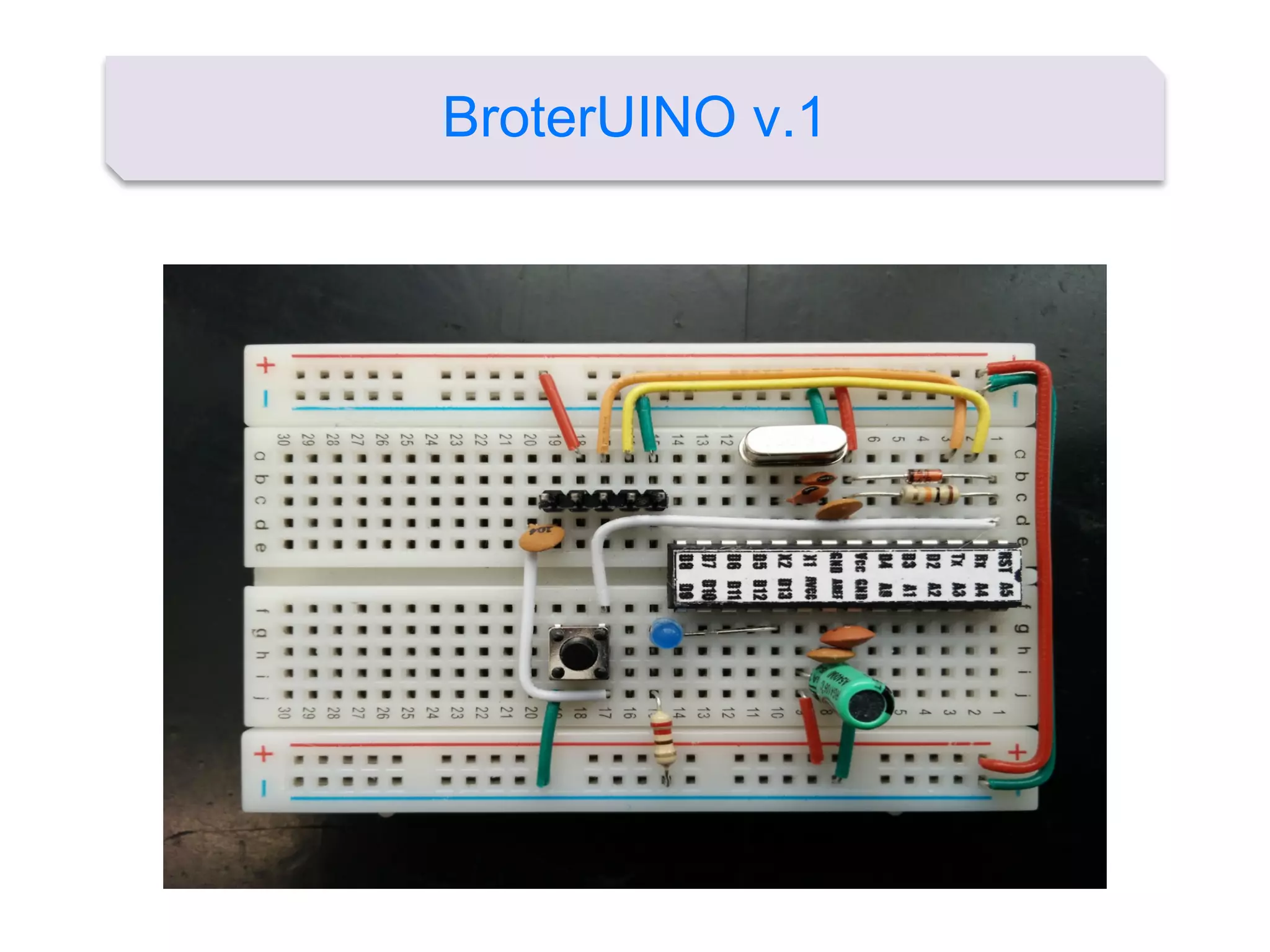

9. BroterUINO v.1

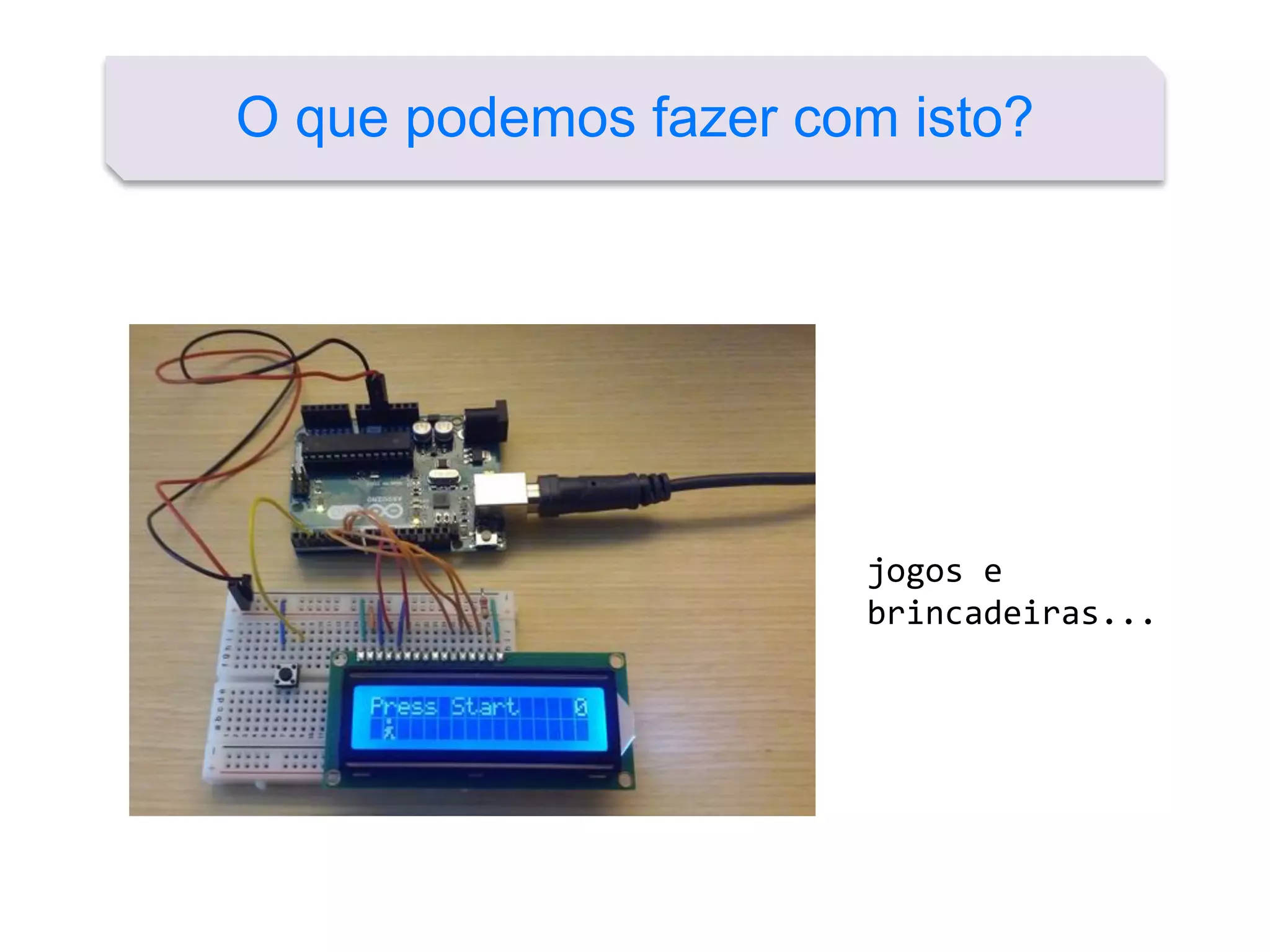

10. O que podemos fazer com isto?
jogos e
brincadeiras...

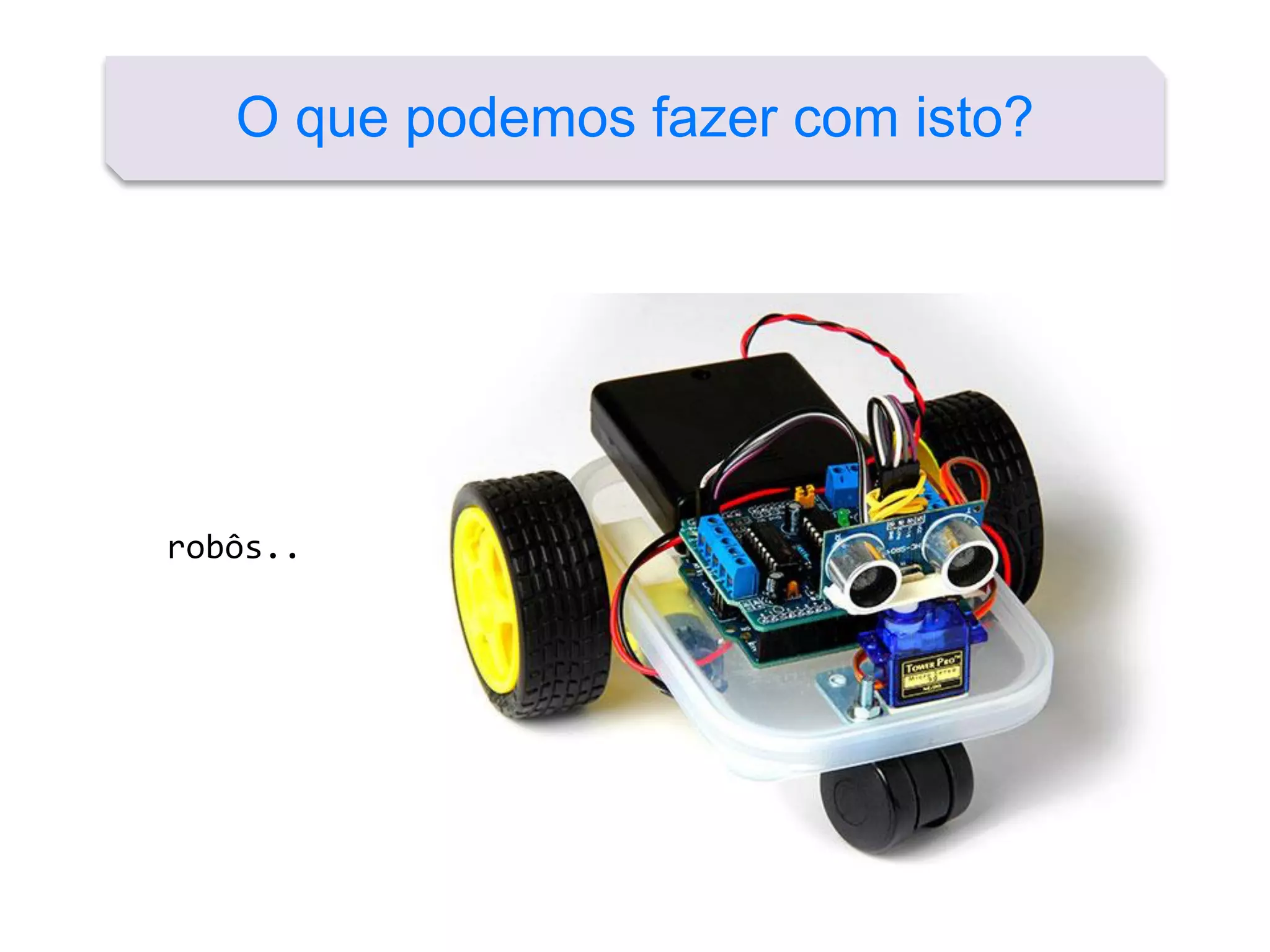

11. O que podemos fazer com isto?
robôs..

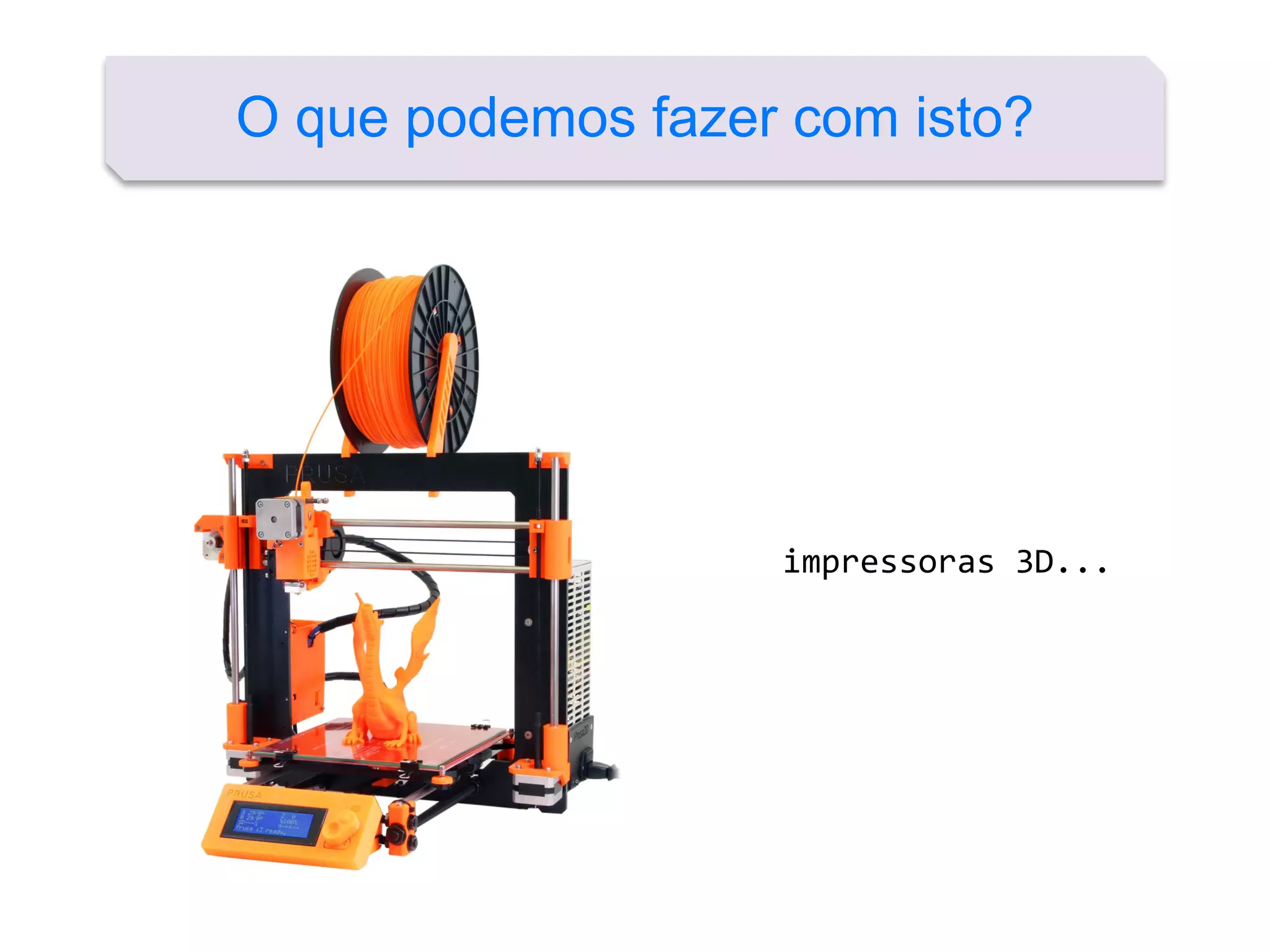

12. O que podemos fazer com isto?
impressoras 3D...

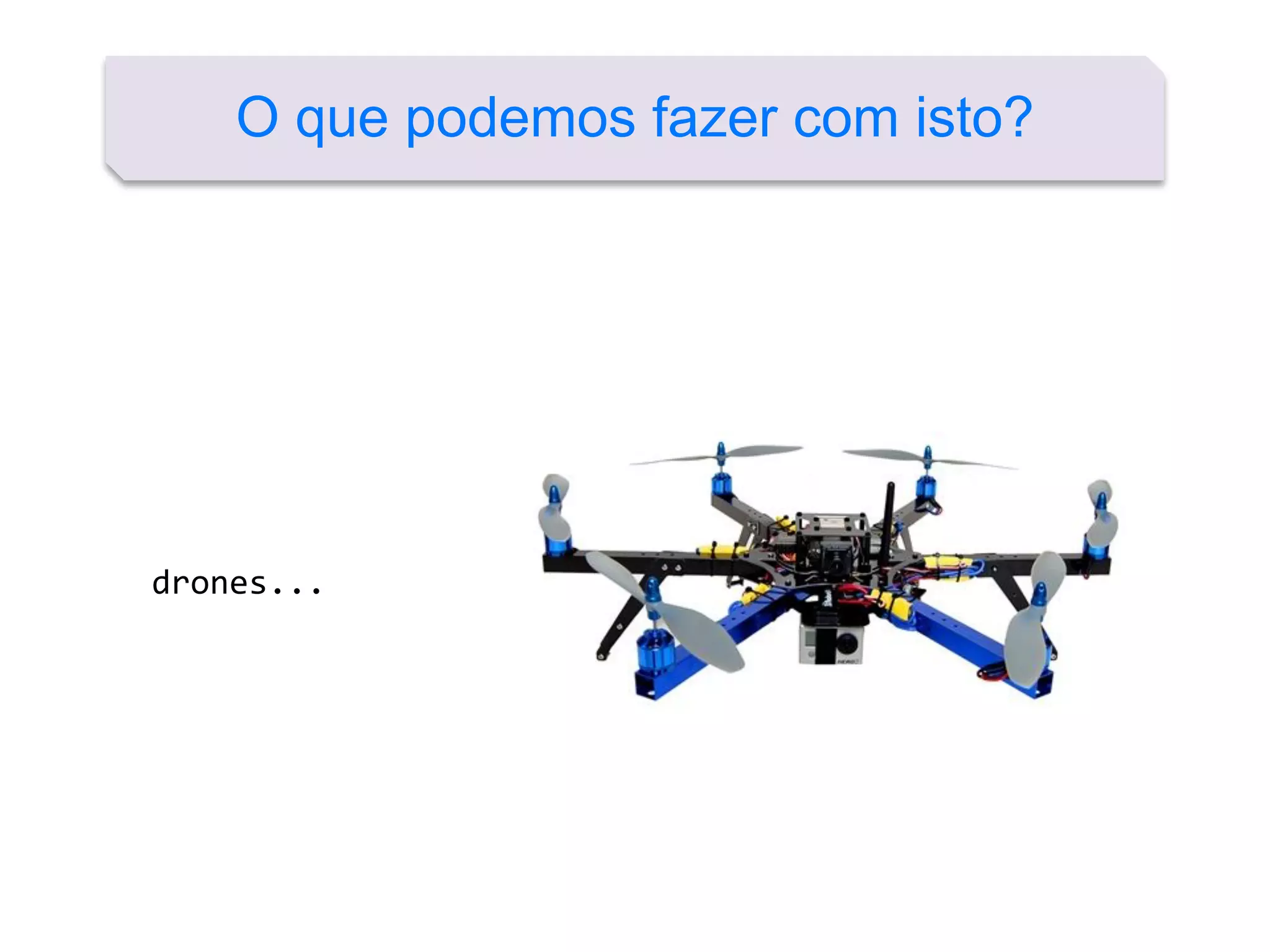

13. O que podemos fazer com isto?
drones...

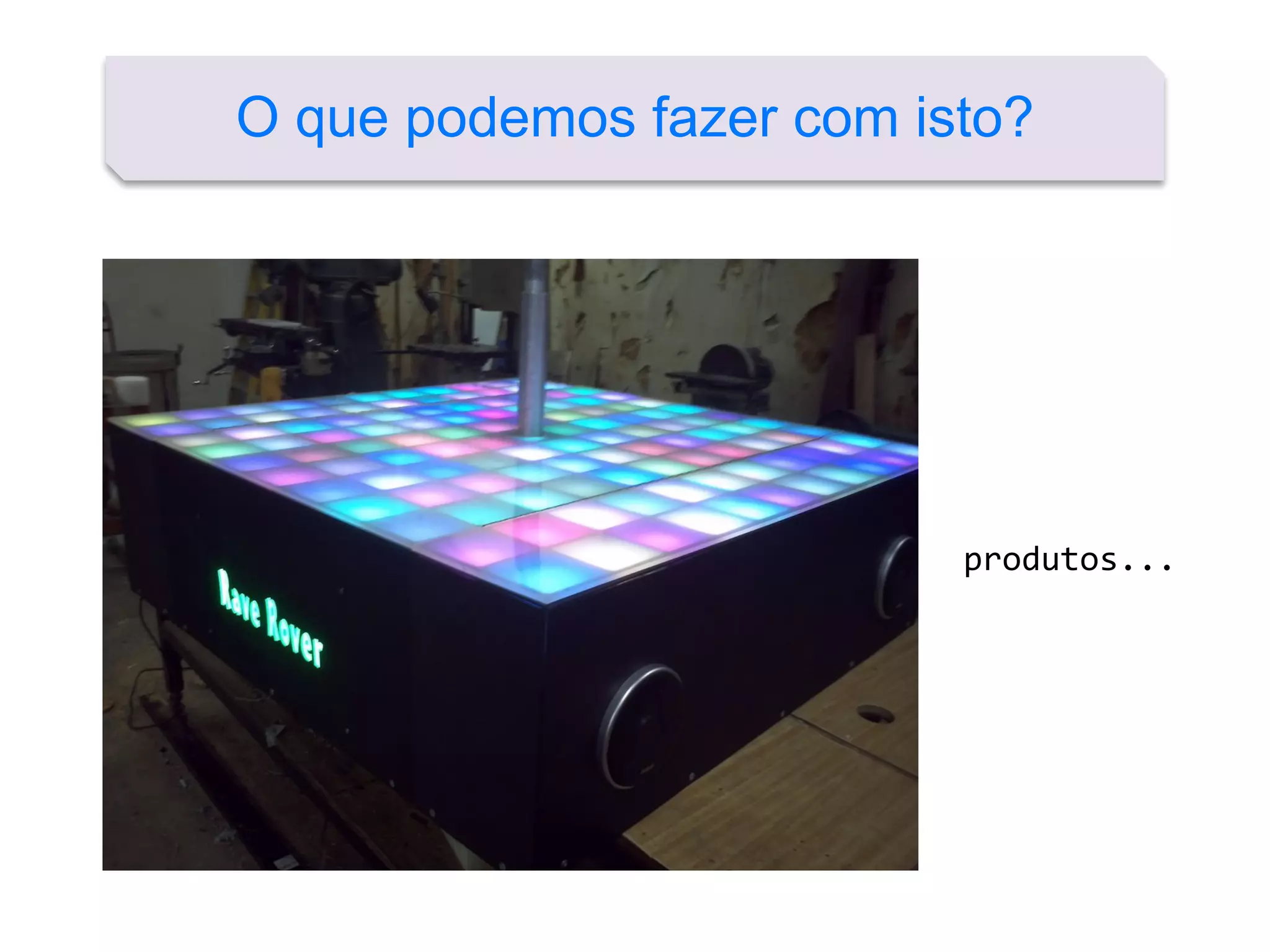

14. O que podemos fazer com isto?
produtos...

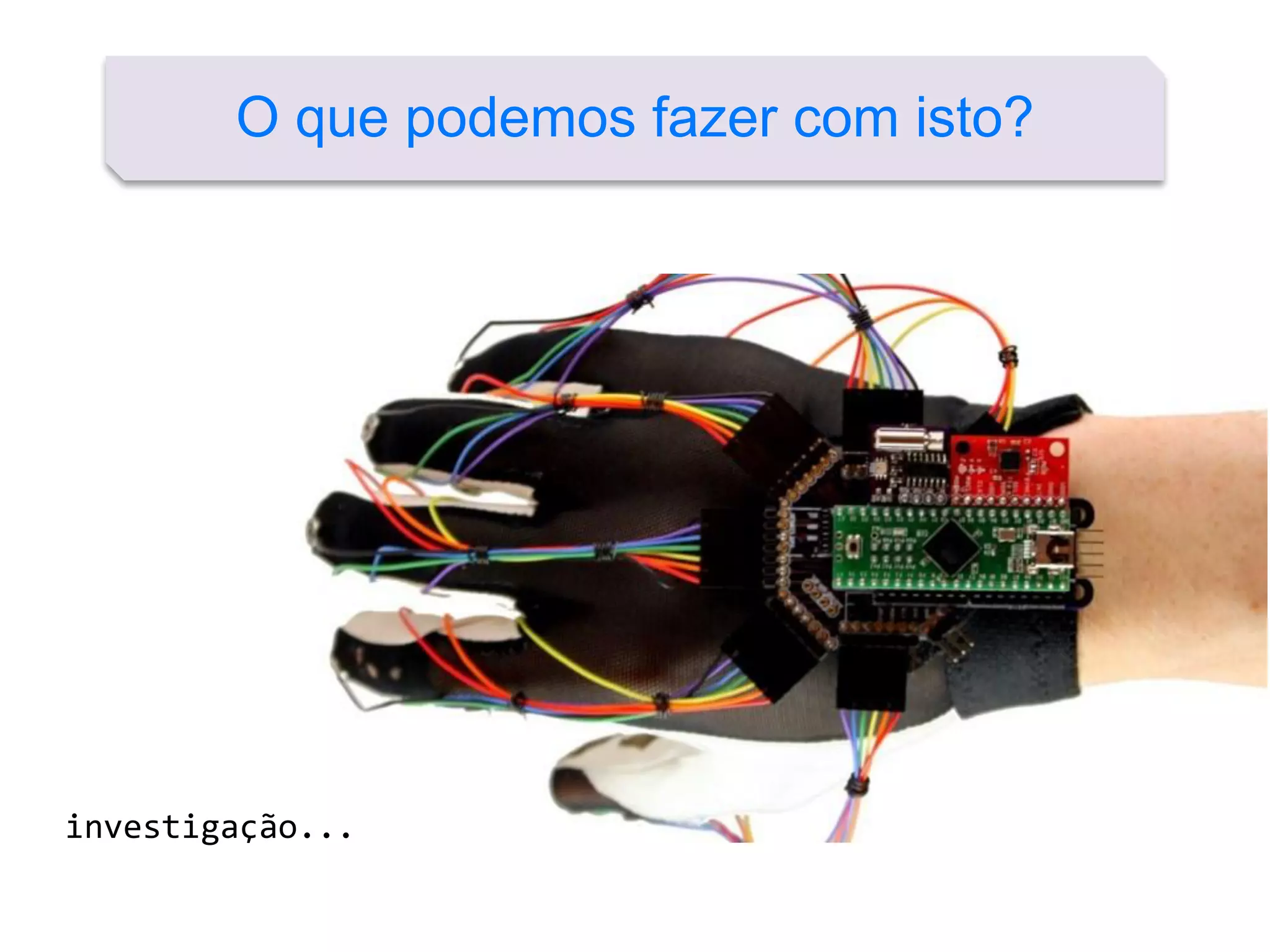

15. O que podemos fazer com isto?
investigação...

16. O que podemos fazer com isto?

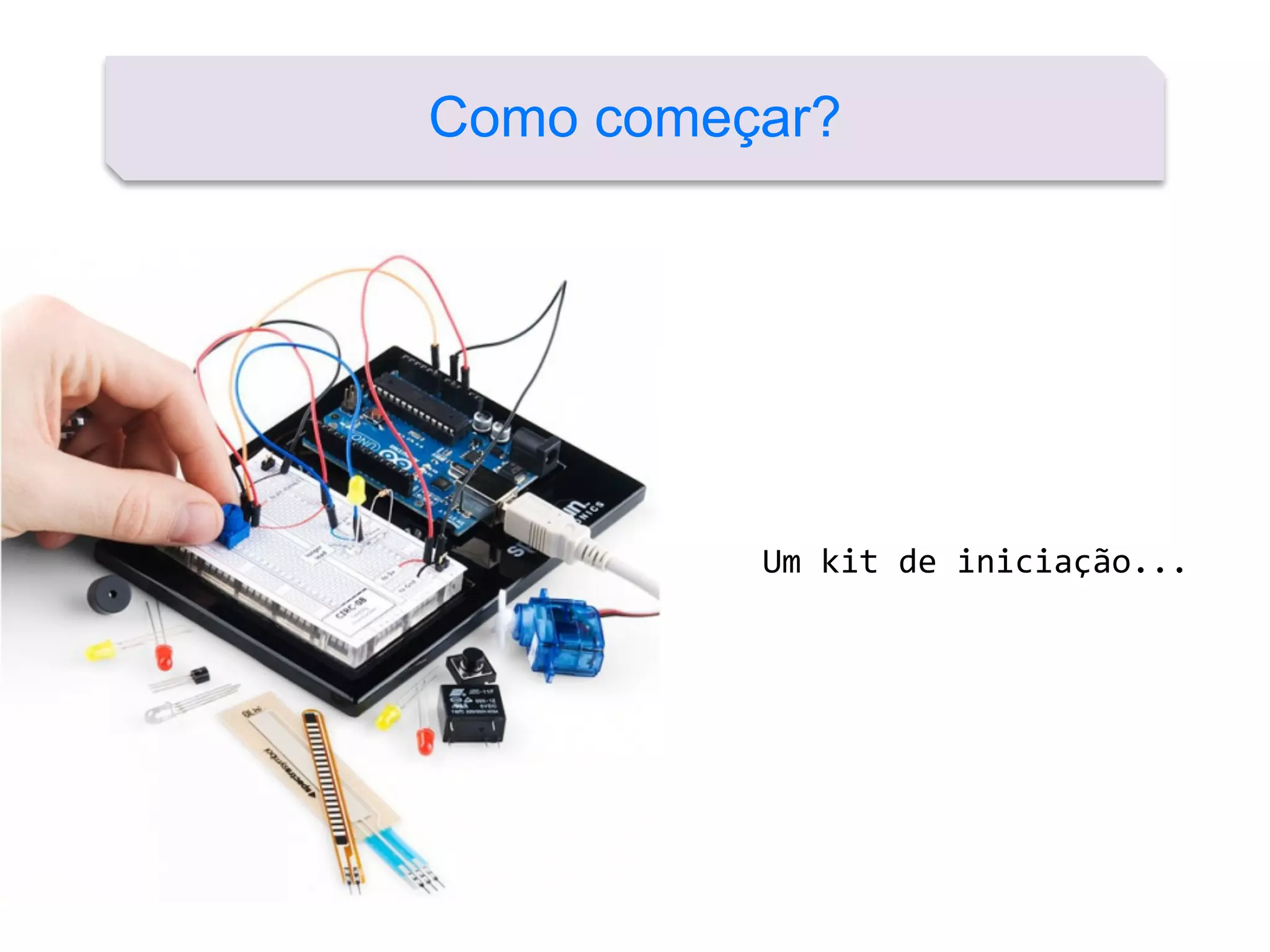

17. Como começar?
Um kit de iniciação...

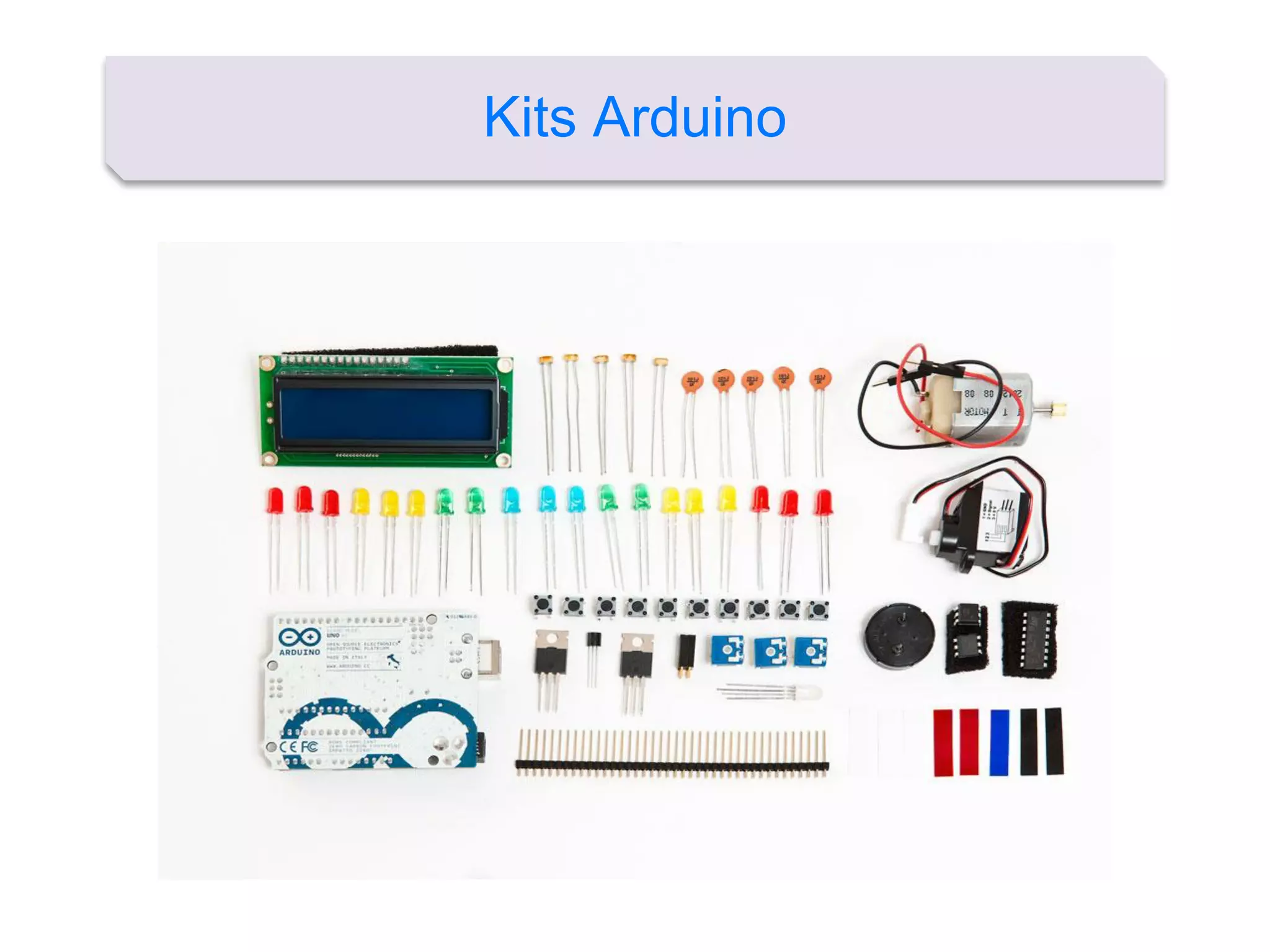

18. Kits Arduino

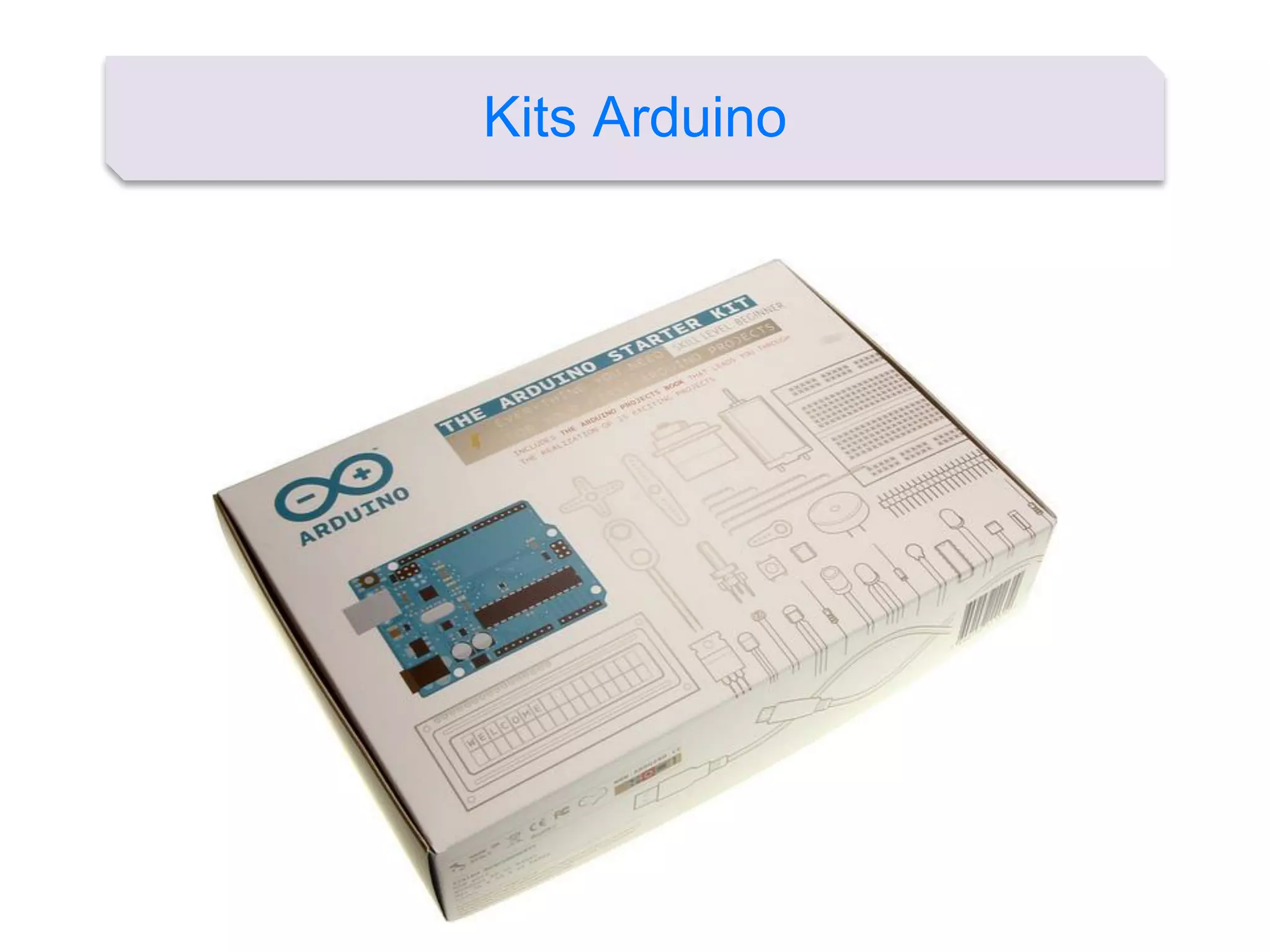

19. Kits Arduino

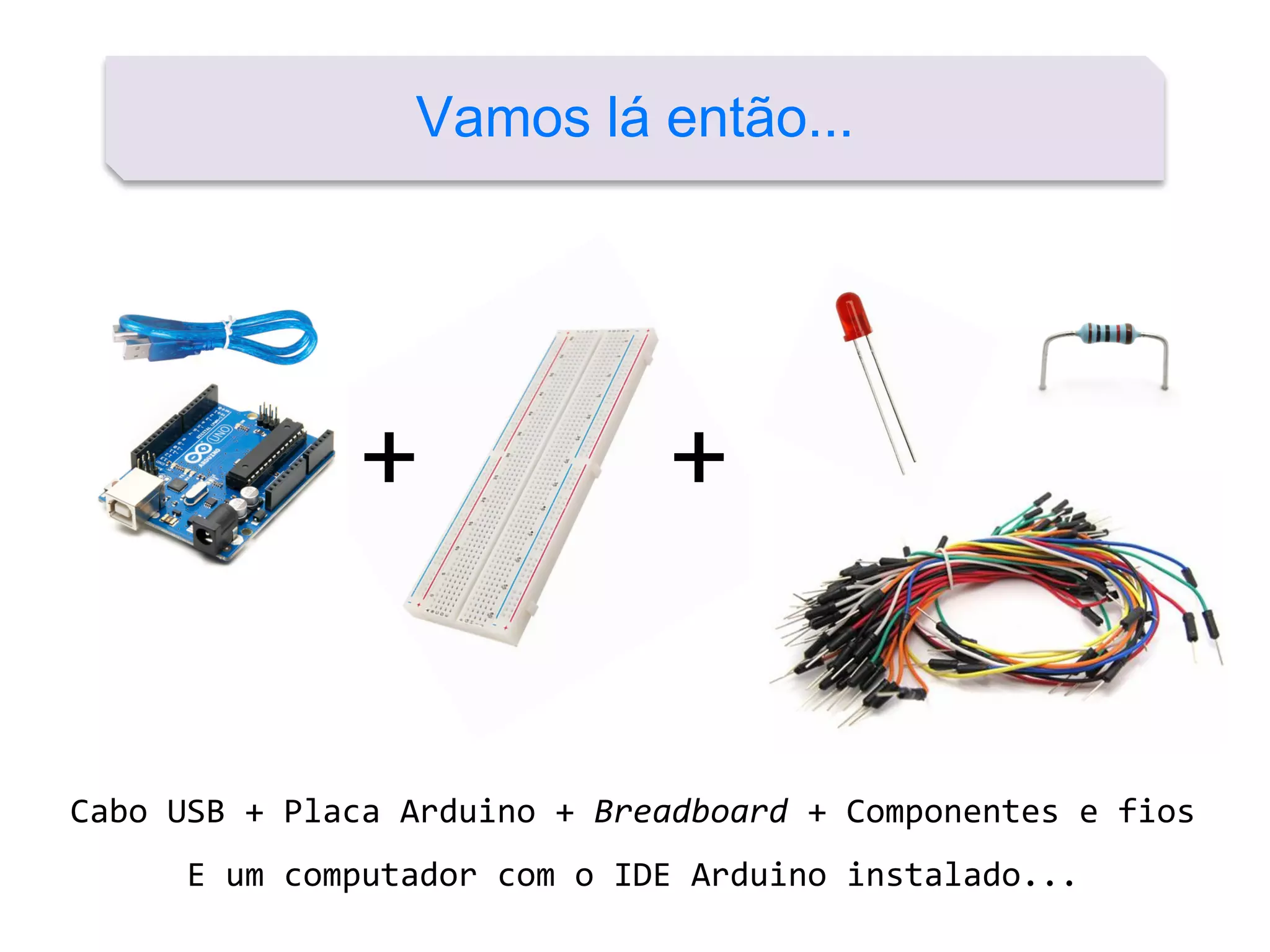

20. Vamos lá então...
+ +
Cabo USB + Placa Arduino + Breadboard + Componentes e fios
E um computador com o IDE Arduino instalado...

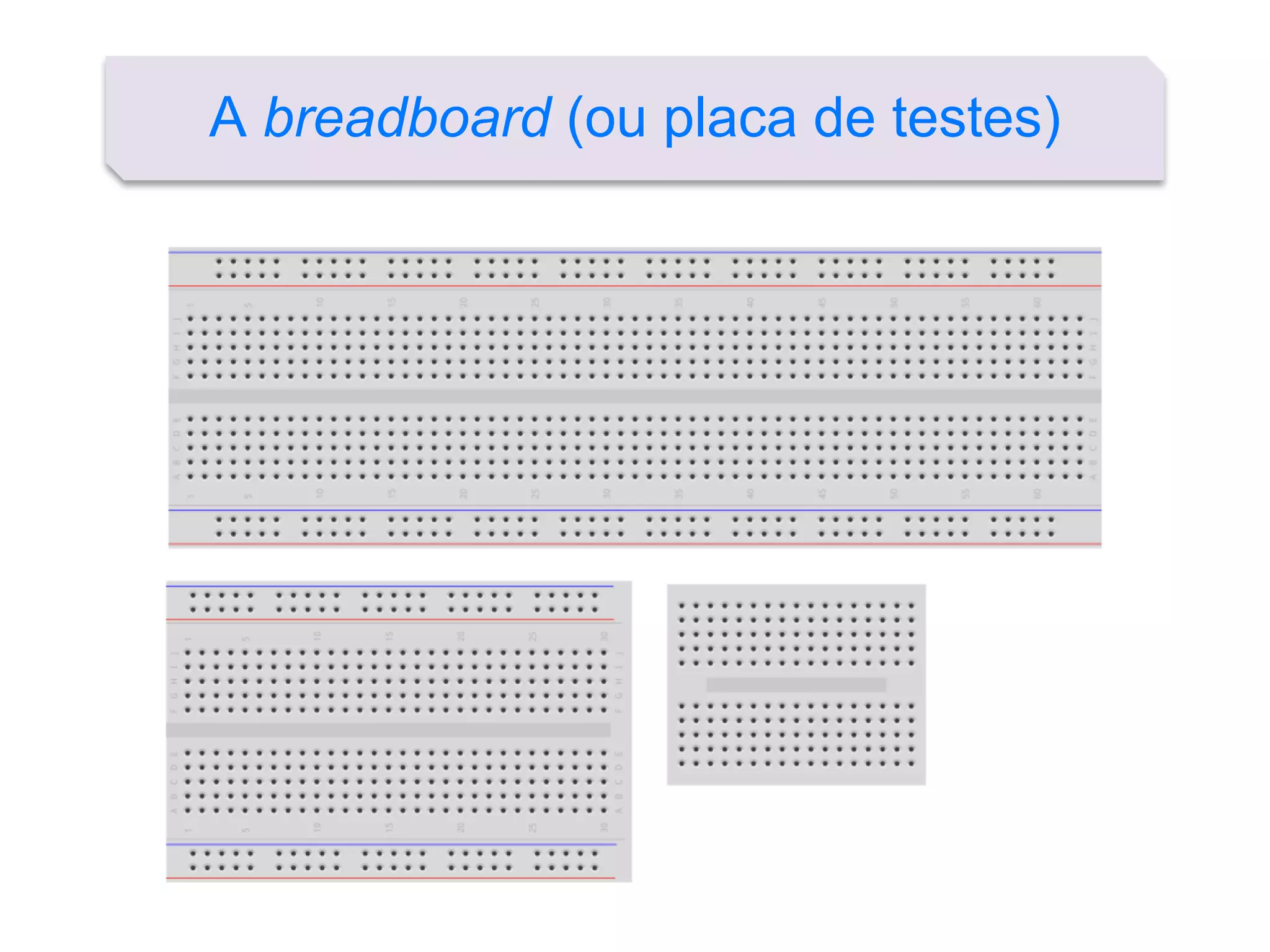

21. A breadboard (ou placa de testes)

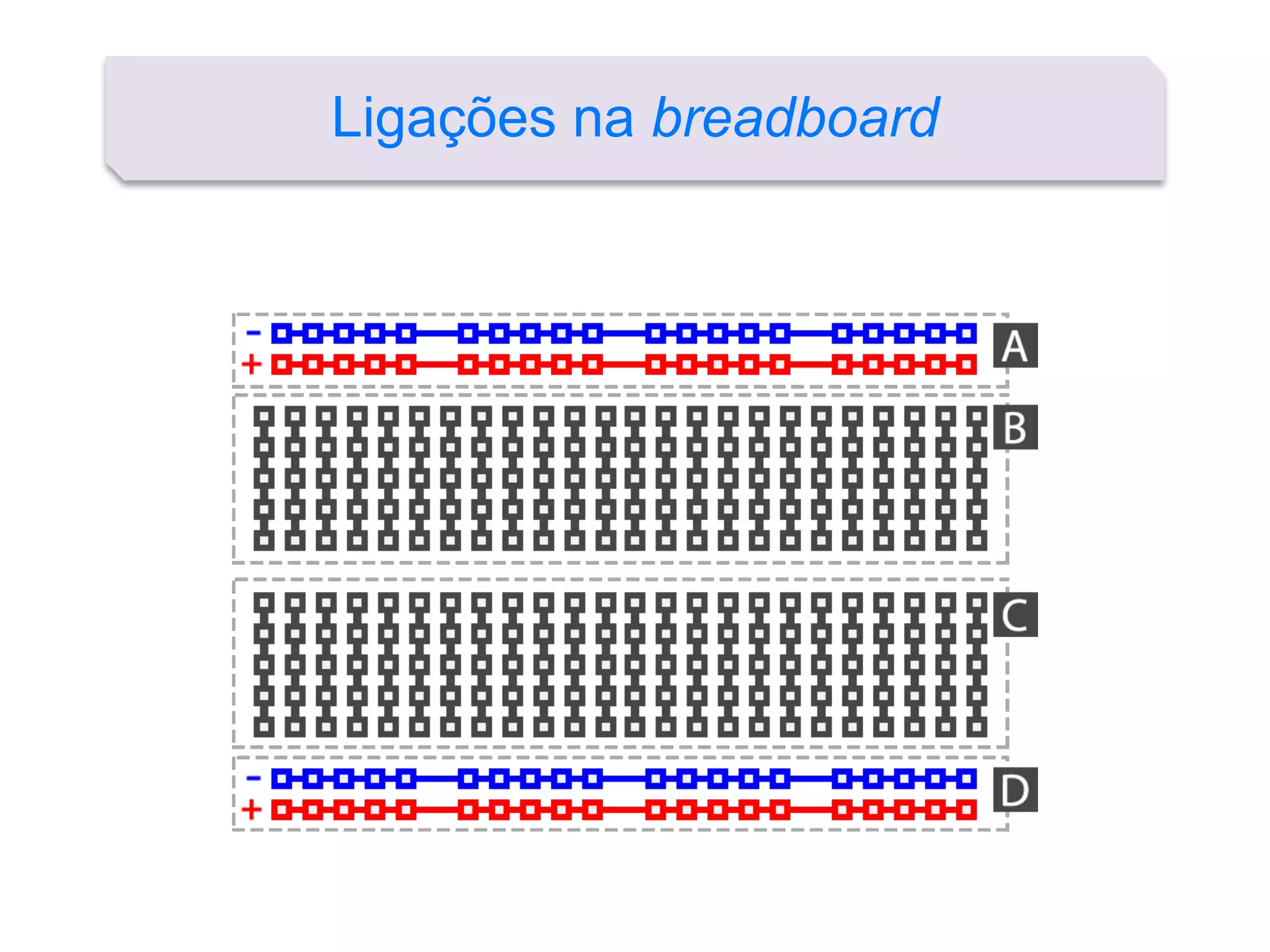

22. Ligações na breadboard

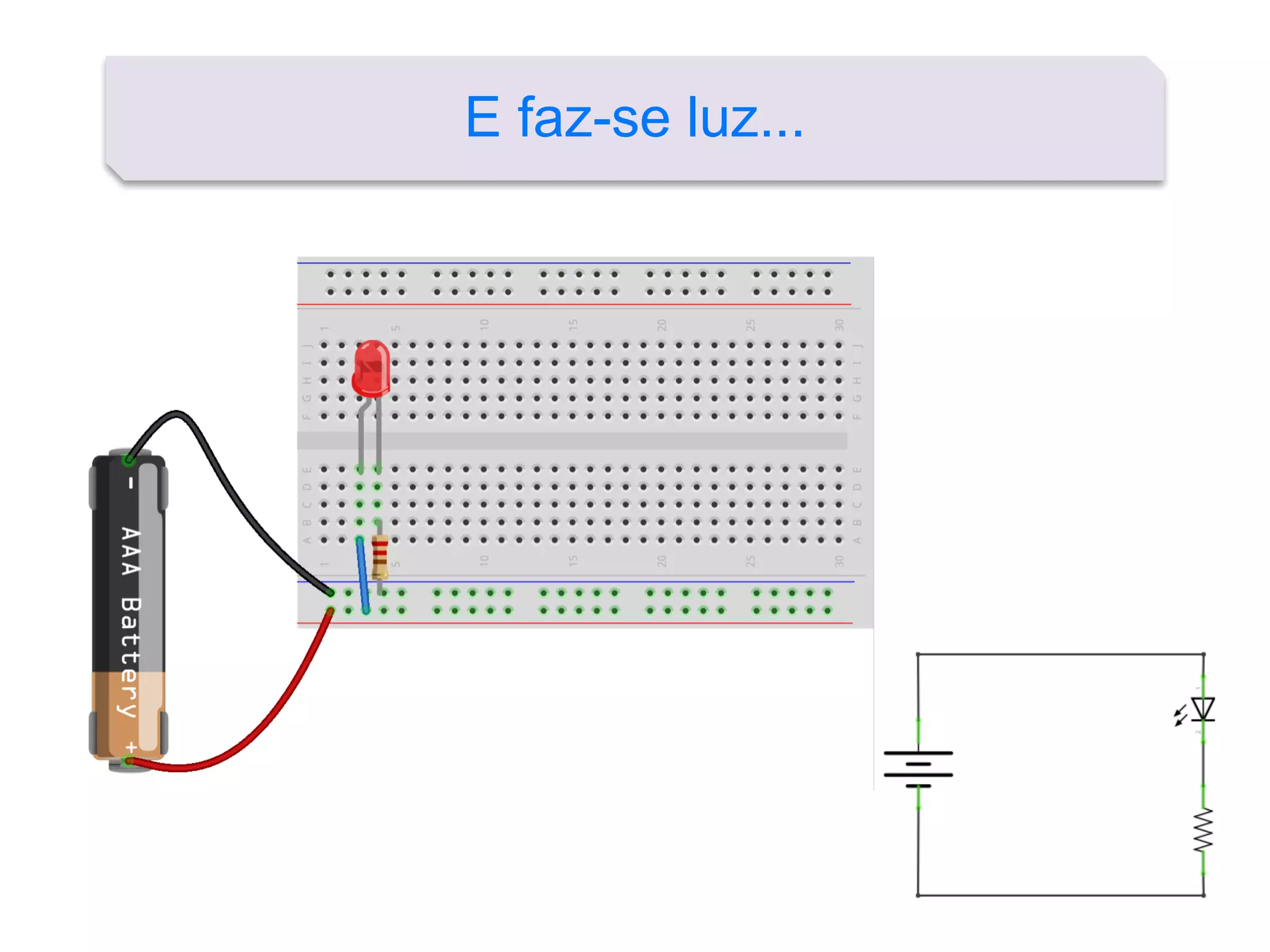

23. E faz-se luz...

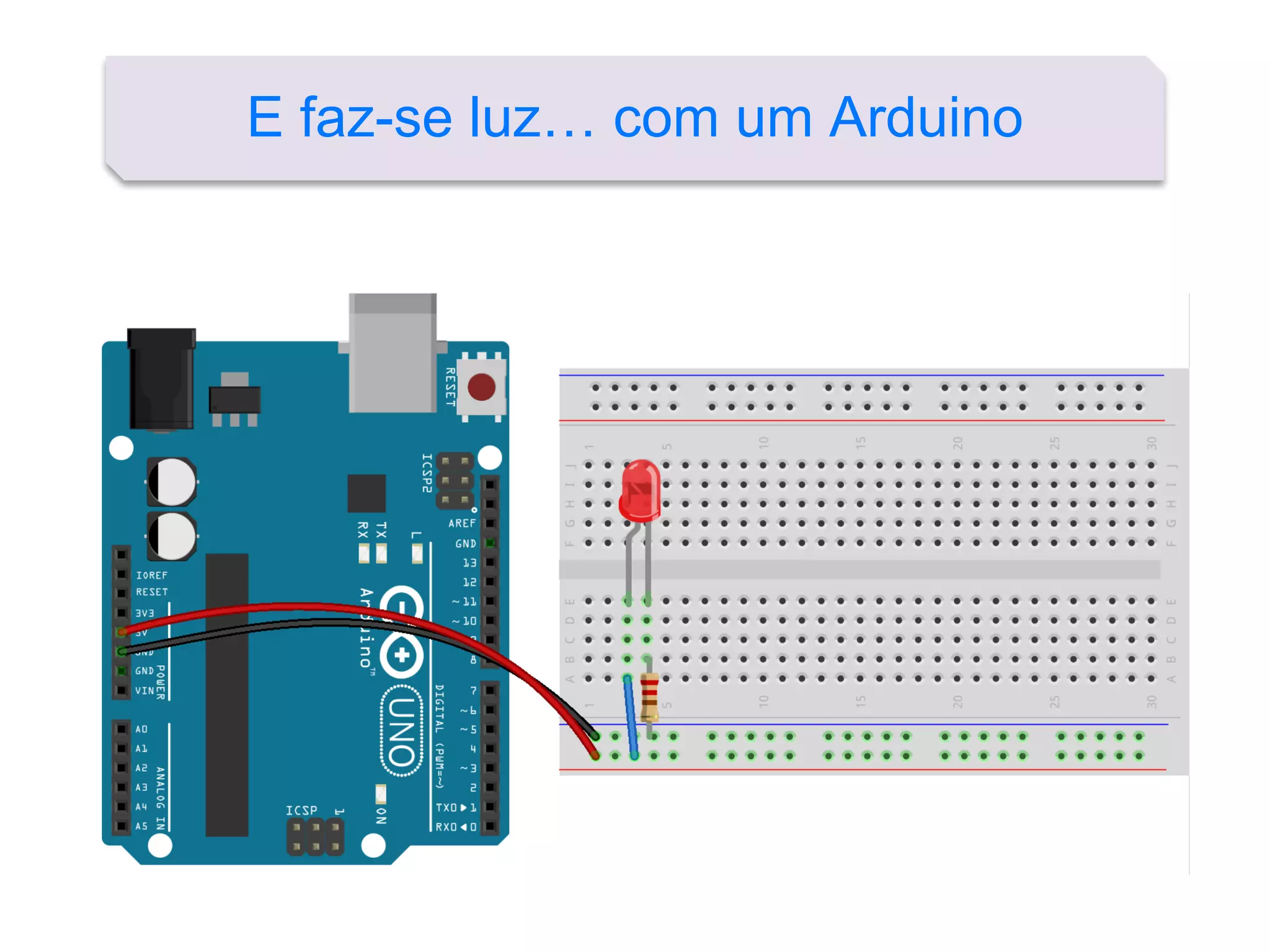

24. E faz-se luz… com um Arduino

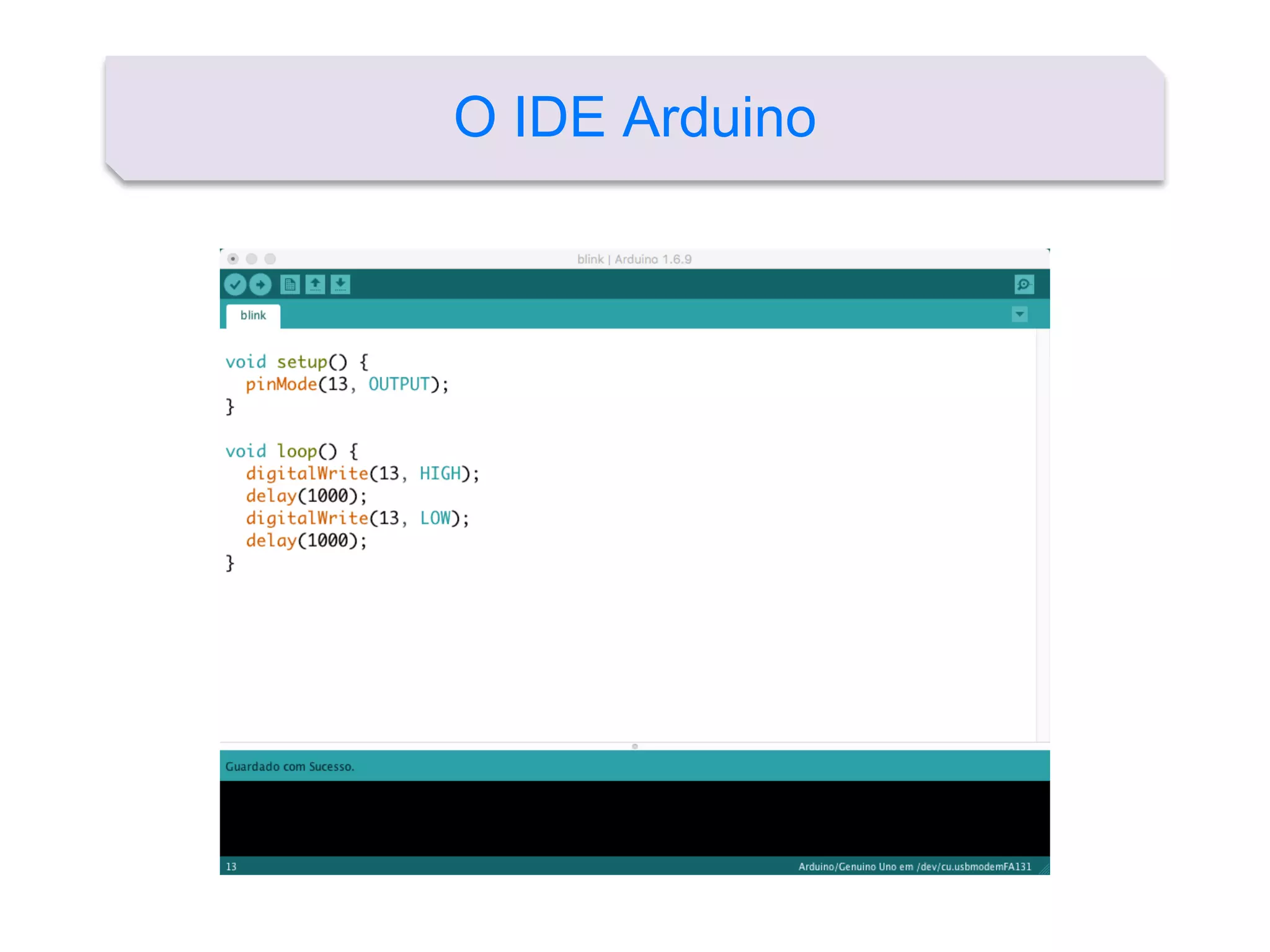

25. O IDE Arduino

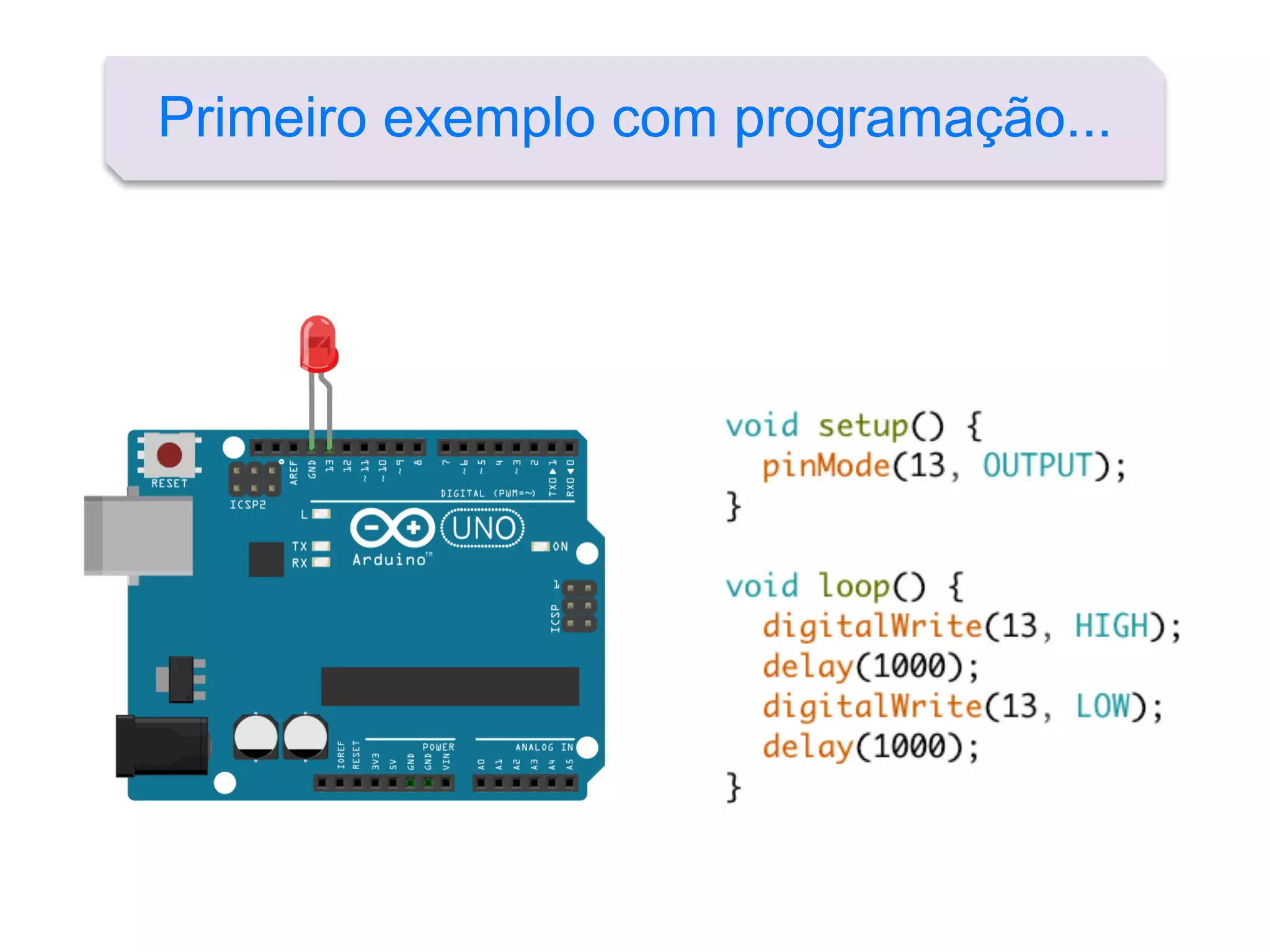

26. Primeiro exemplo com programação...

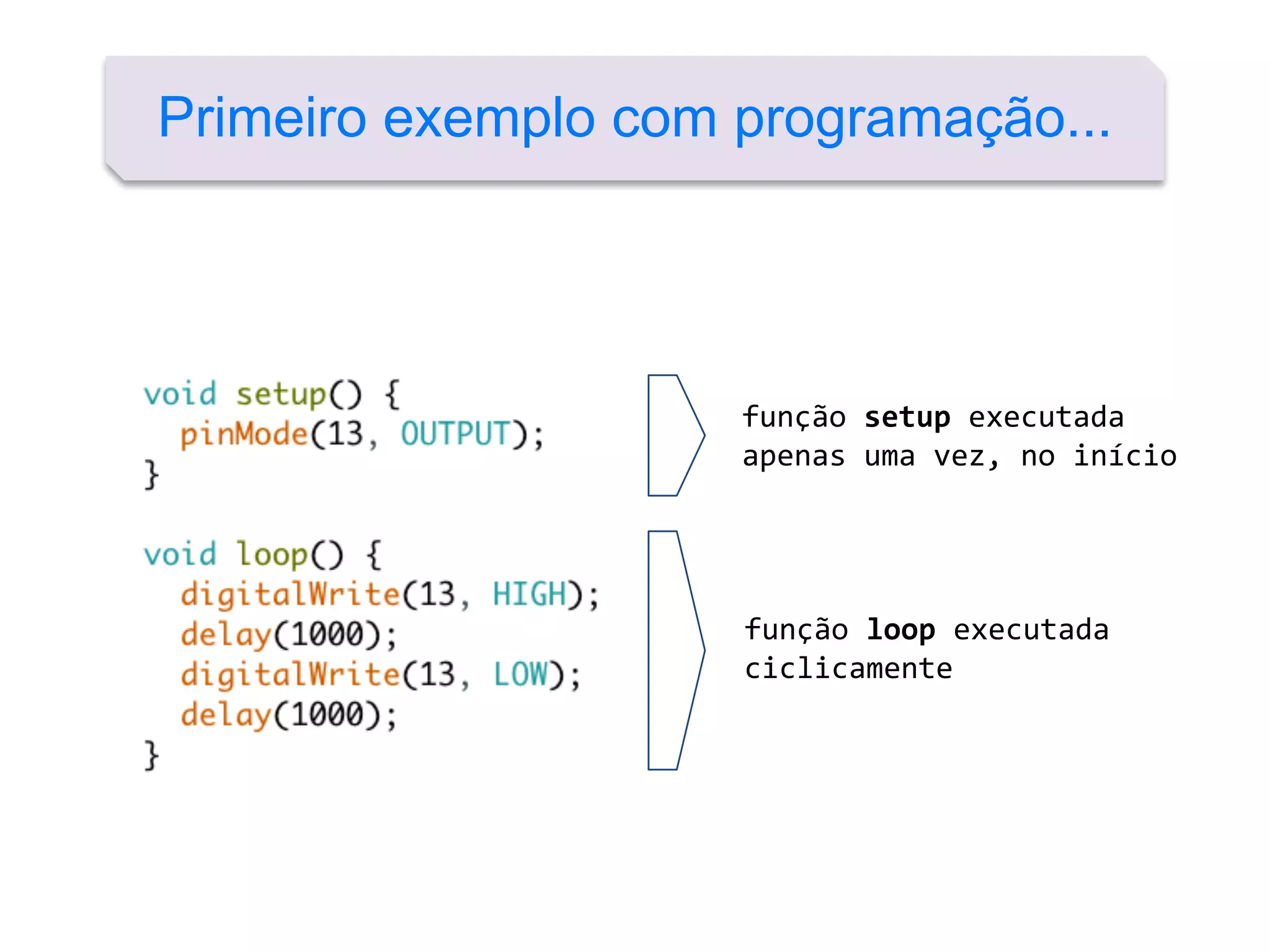

27. Primeiro exemplo com programação...
função setup executada
apenas uma vez, no início
função loop executada
ciclicamente

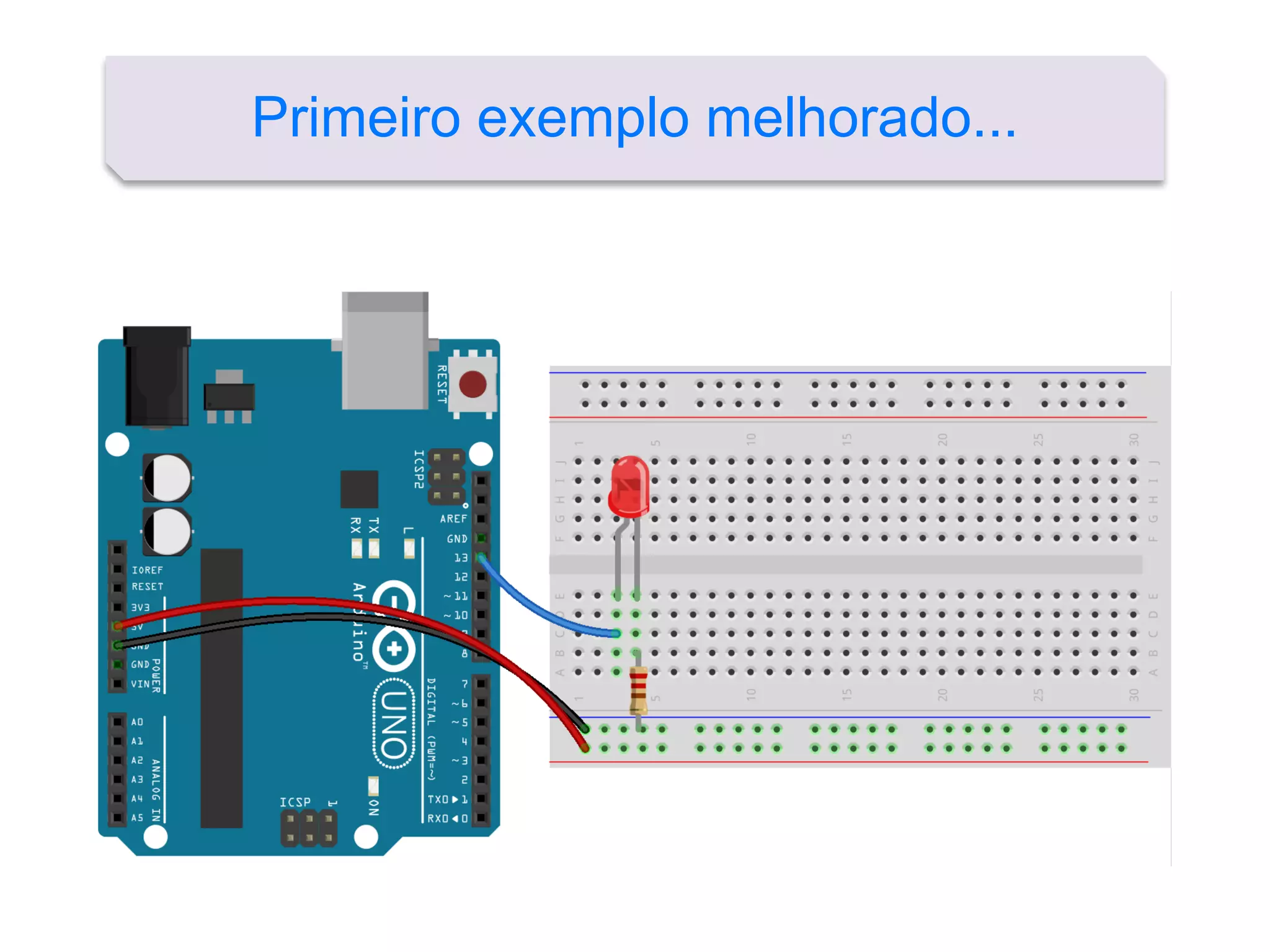

28. Primeiro exemplo melhorado...

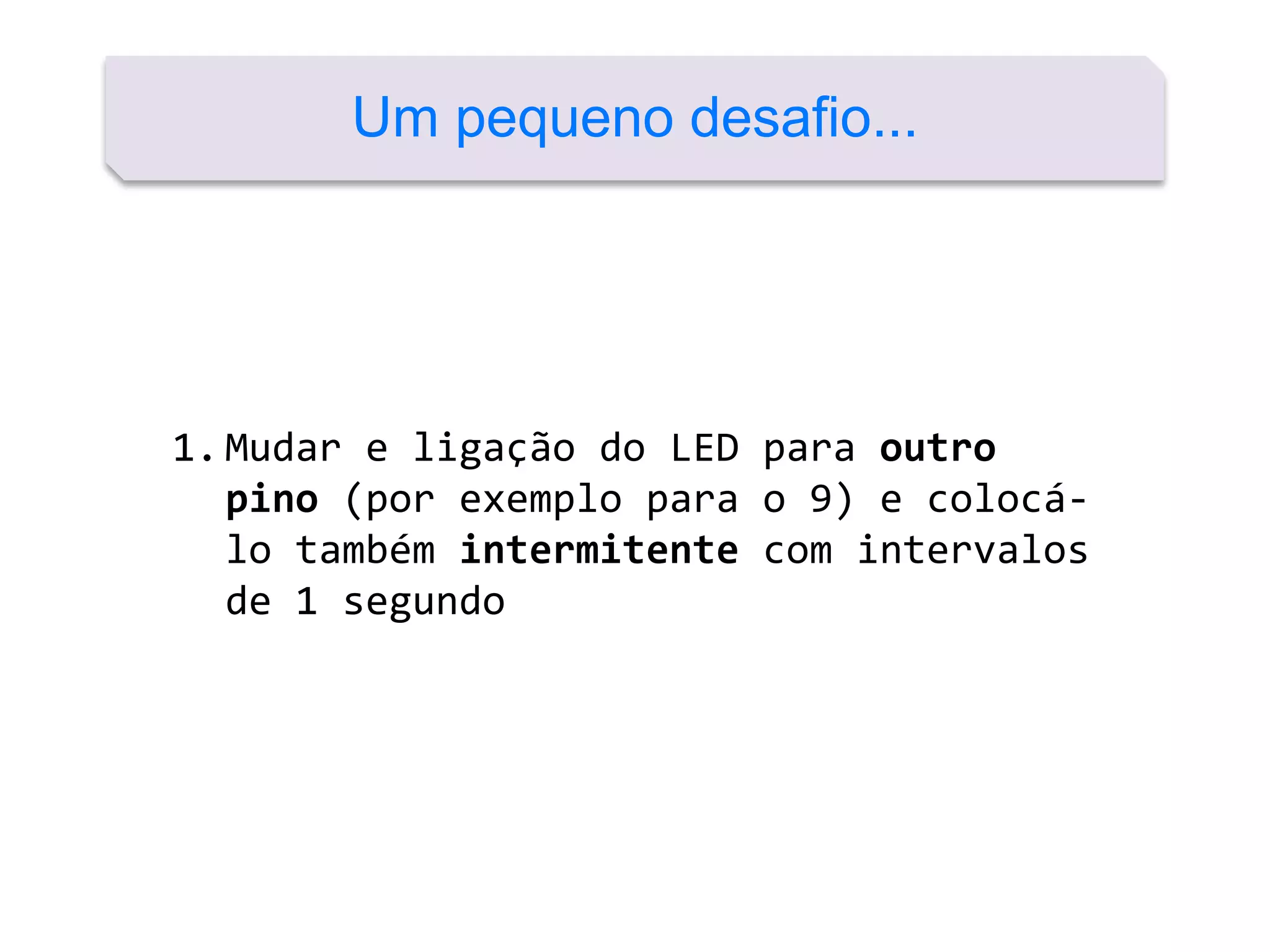

29. Um pequeno desafio...
1.Mudar e ligação do LED para outro
pino (por exemplo para o 9) e colocá-
lo também intermitente com intervalos
de 1 segundo

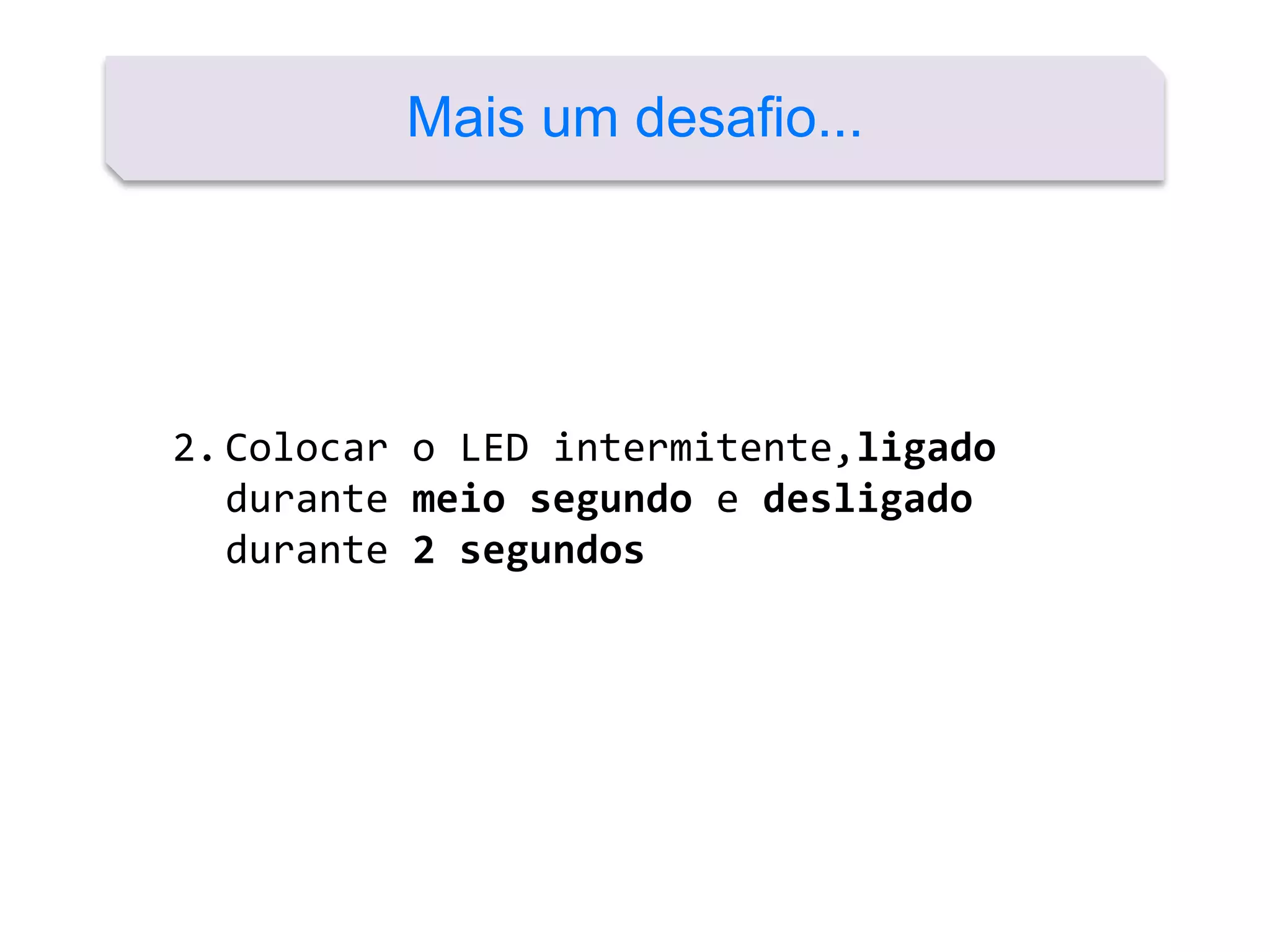

30. Mais um desafio...
2.Colocar o LED intermitente,ligado
durante meio segundo e desligado
durante 2 segundos

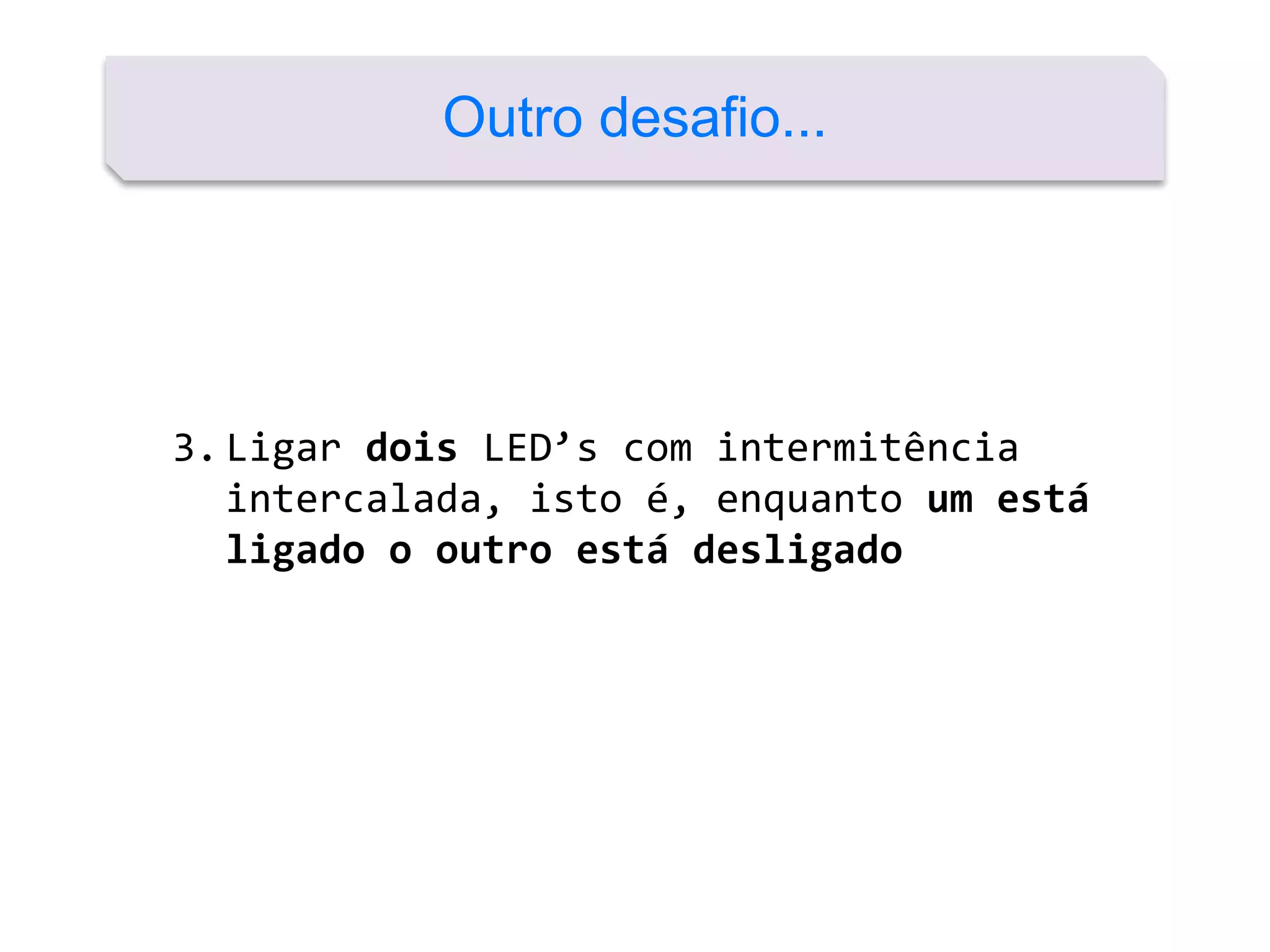

31. Outro desafio...
3.Ligar dois LED’s com intermitência
intercalada, isto é, enquanto um está
ligado o outro está desligado

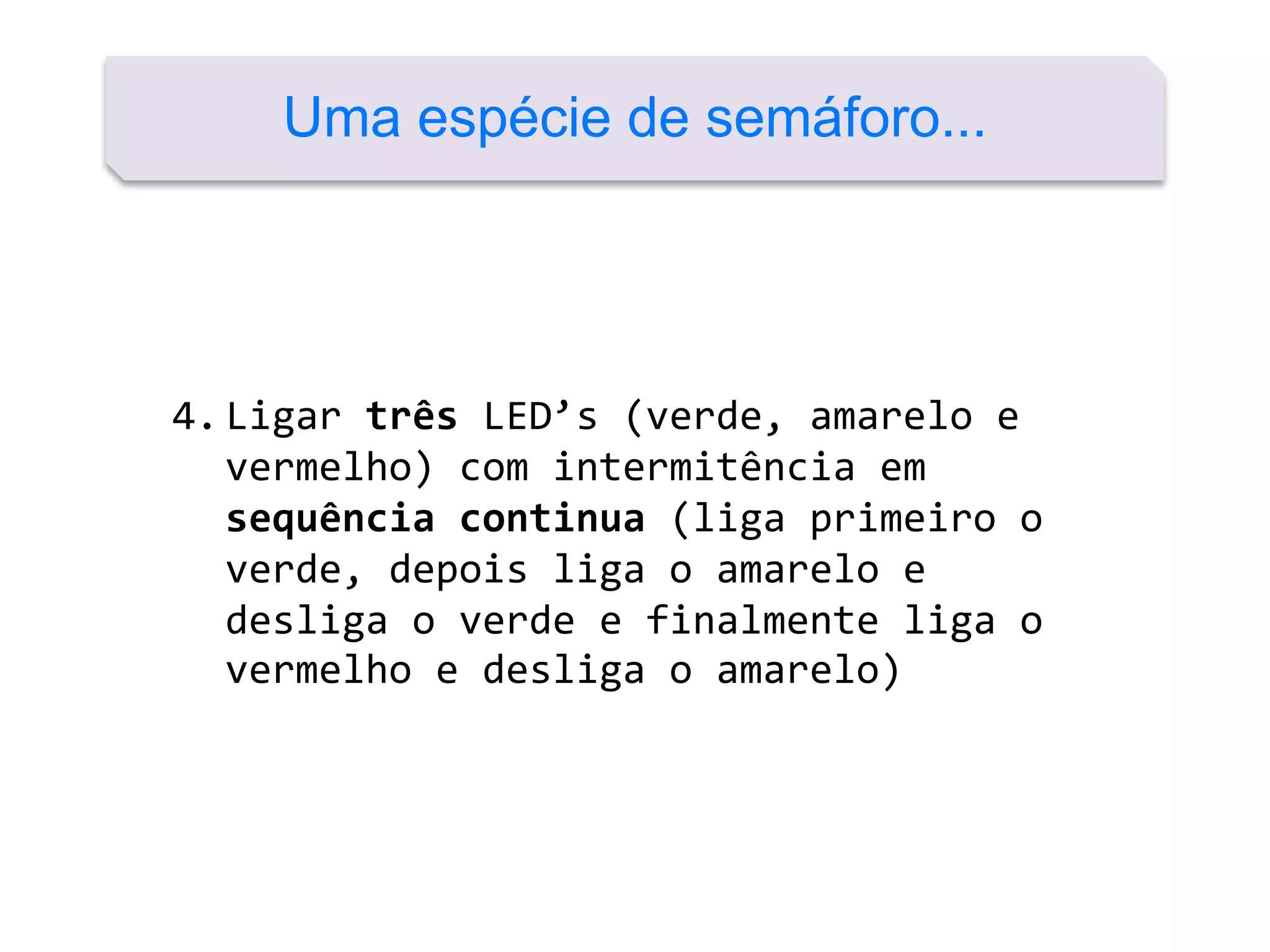

32. 4.Ligar três LED’s (verde, amarelo e
vermelho) com intermitência em
sequência continua (liga primeiro o
verde, depois liga o amarelo e
desliga o verde e finalmente liga o
vermelho e desliga o amarelo)
Uma espécie de semáforo...

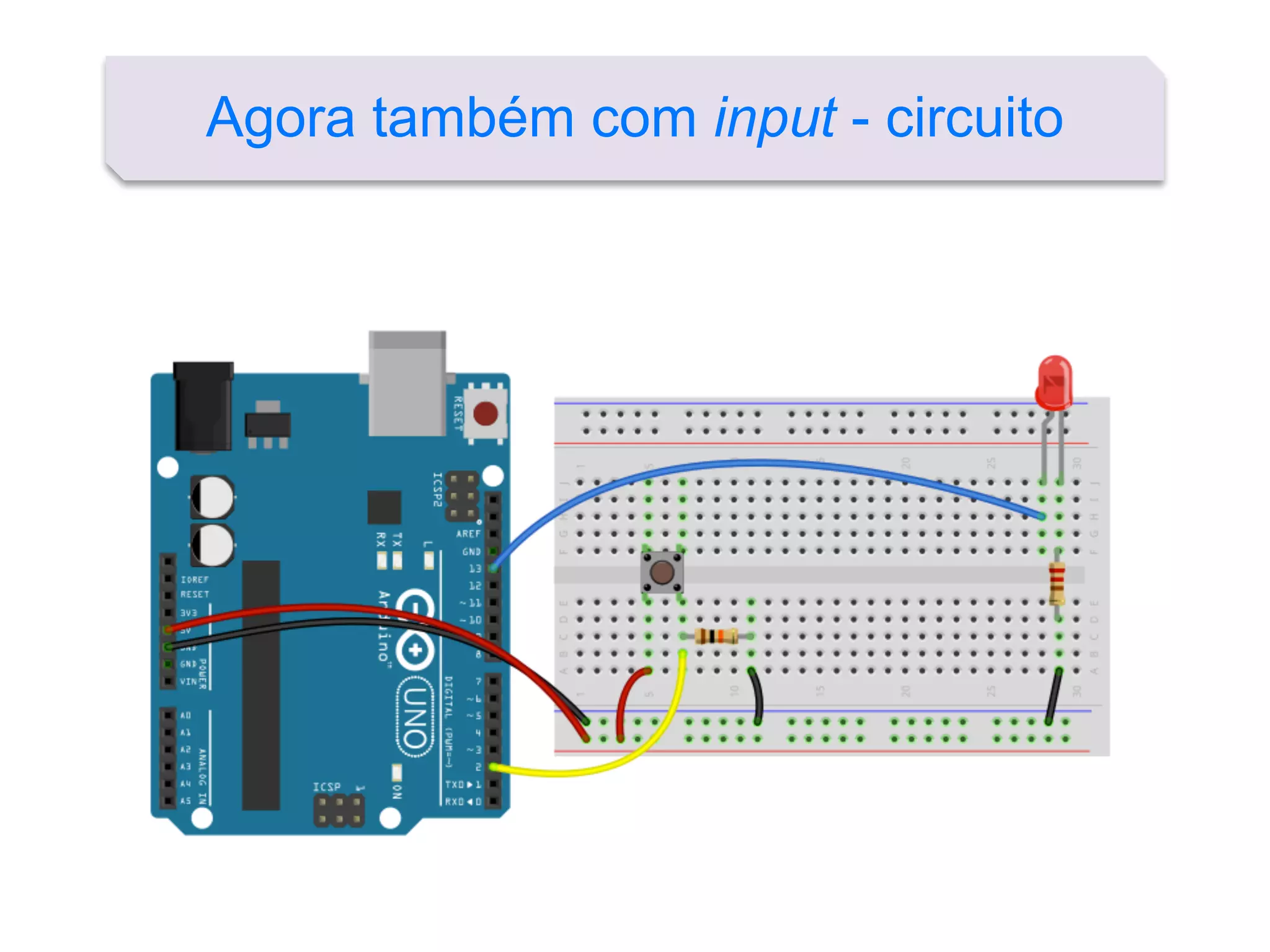

33. Agora também com input - circuito

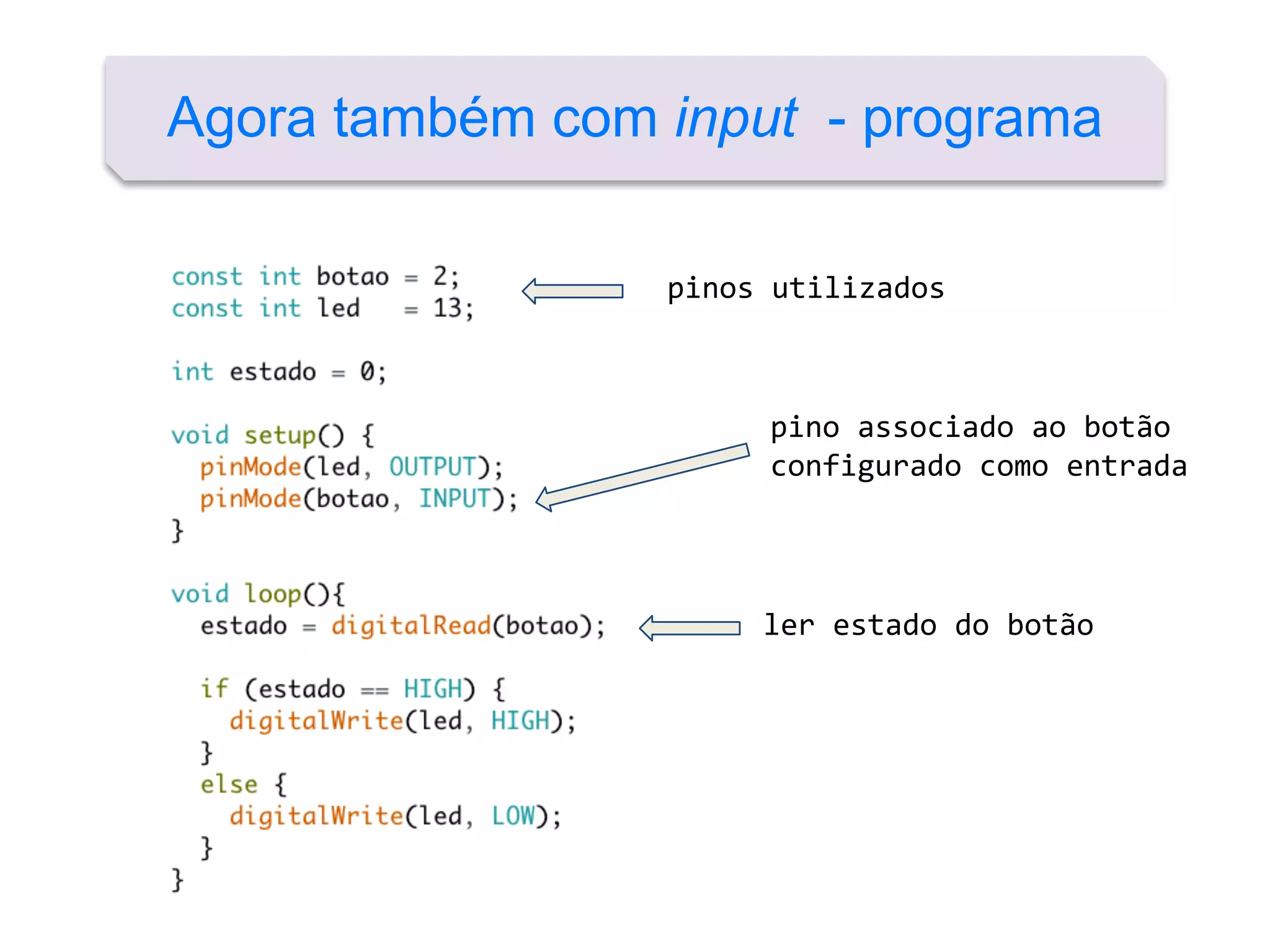

34. Agora também com input - programa
pino associado ao botão
configurado como entrada
ler estado do botão
pinos utilizados

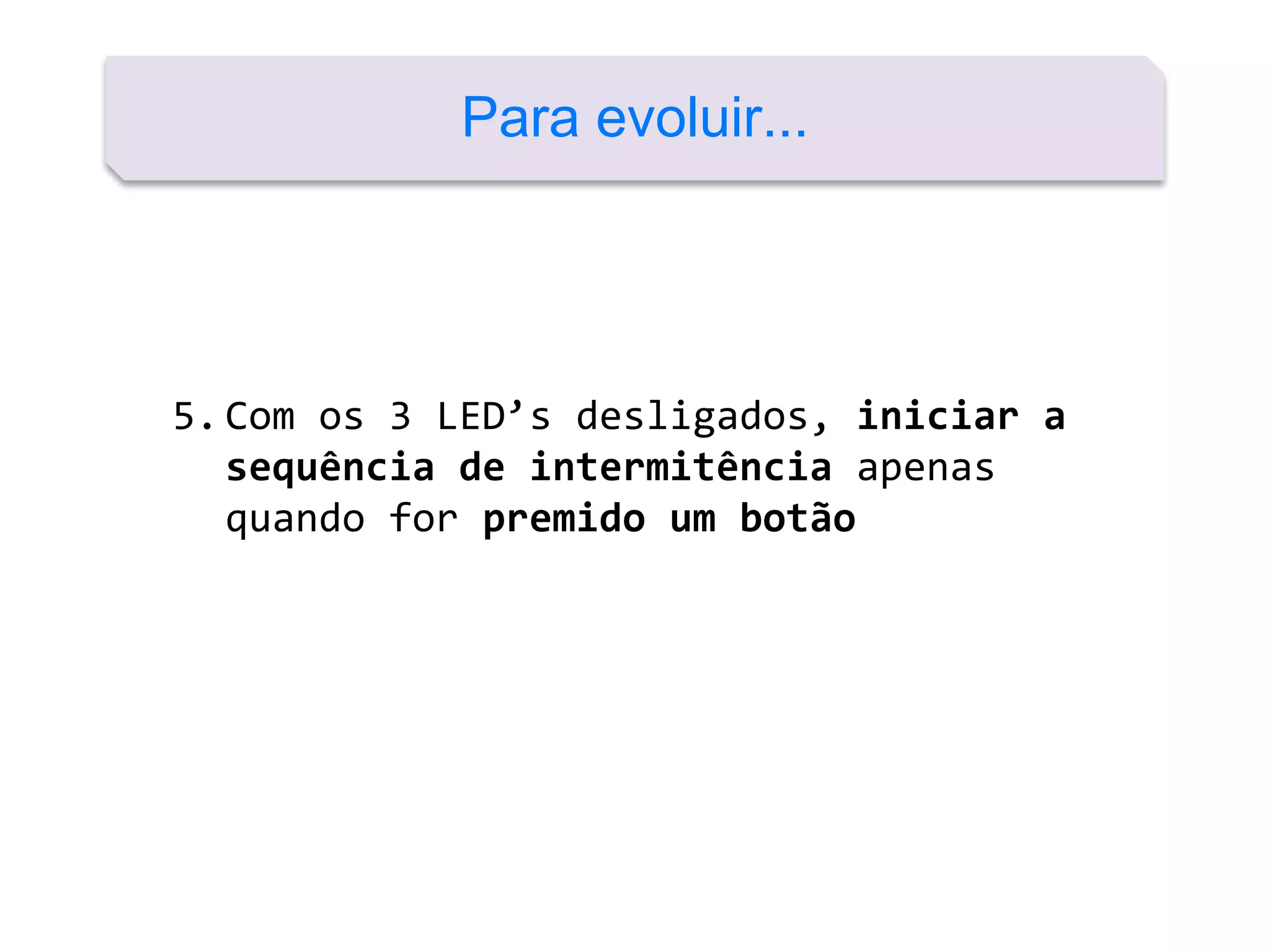

35. 5.Com os 3 LED’s desligados, iniciar a
sequência de intermitência apenas
quando for premido um botão
Para evoluir...

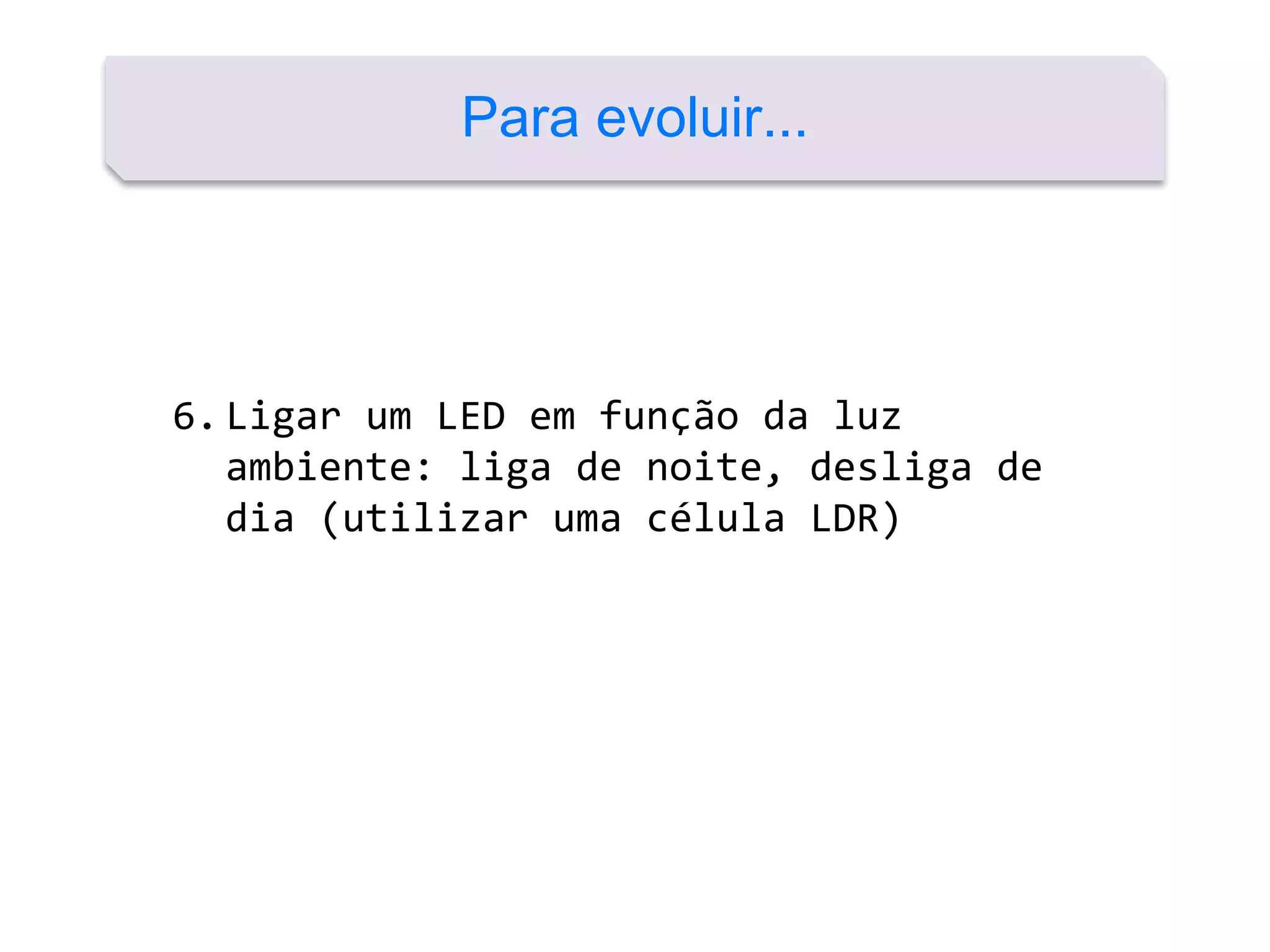

36. 6.Ligar um LED em função da luz
ambiente: liga de noite, desliga de
dia (utilizar uma célula LDR)
Para evoluir...
