O documento discute a Internet das Coisas (IoT) e sua aplicação na interconexão de dispositivos, destacando tecnologias como LoRa e Sigfox para comunicação de baixa energia. Ele aborda como os objetos físicos, com tecnologia embarcada, coletam dados e oferecem novos serviços por meio dessas conexões. Além disso, apresenta um workshop prático sobre o uso de placas Arduino e LoRa para implementar soluções IoT.

1. Inovando com
Internet das Coisas
Eronides da Silva Neto & Gabriella Alencar
efsn@cesar.org.br | gfa@cesar.org.br

2. Sobre nós

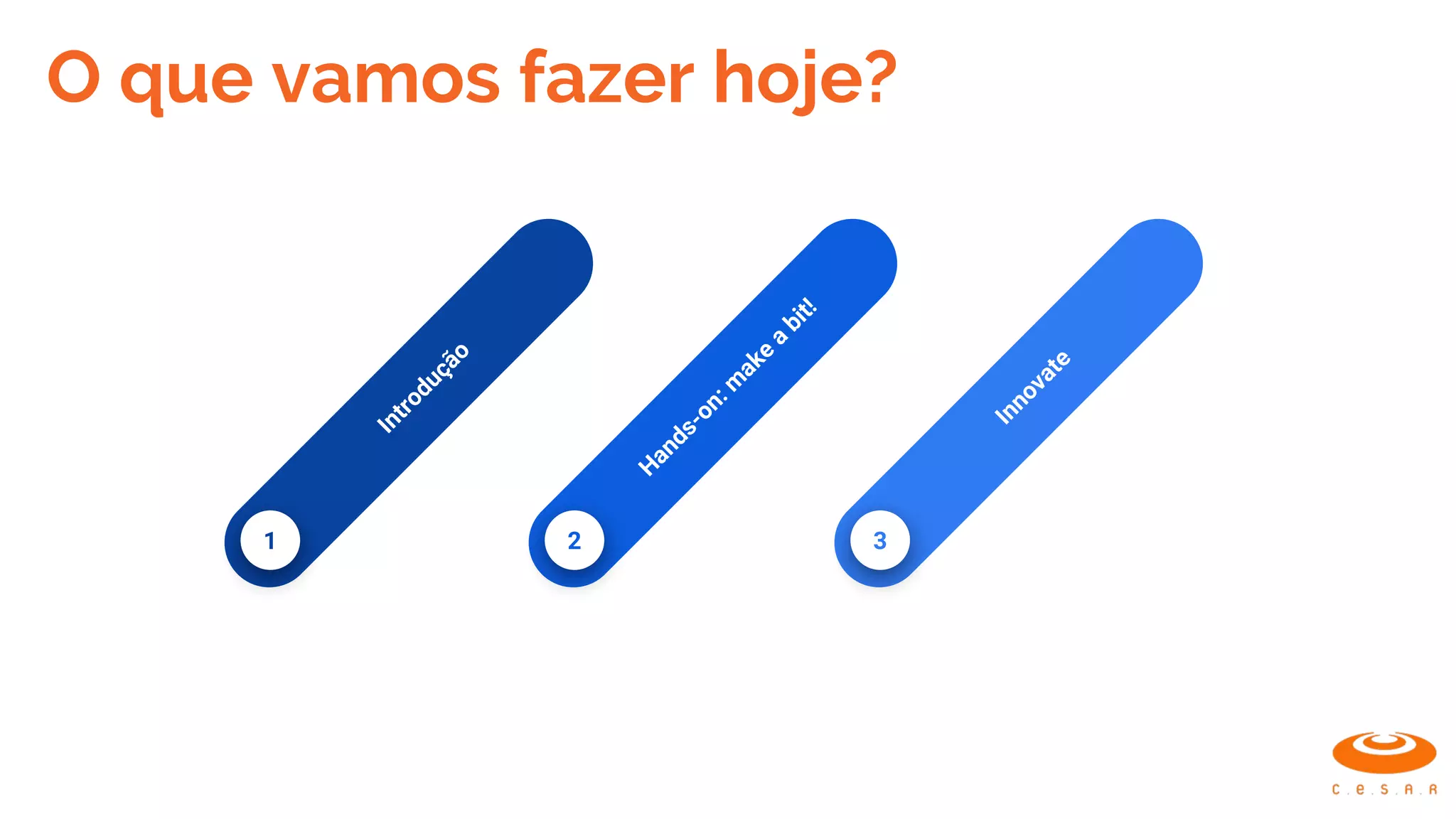

5. O que vamos fazer hoje?
Inovar
Reinventar
Criar ideias
Soluções?

6. 2
Hands-on:m
ake
a
bit!
3
Innovate
1
Introdução
O que vamos fazer hoje?

7. Quantos objetos conectados
temos em nossa casa?
?

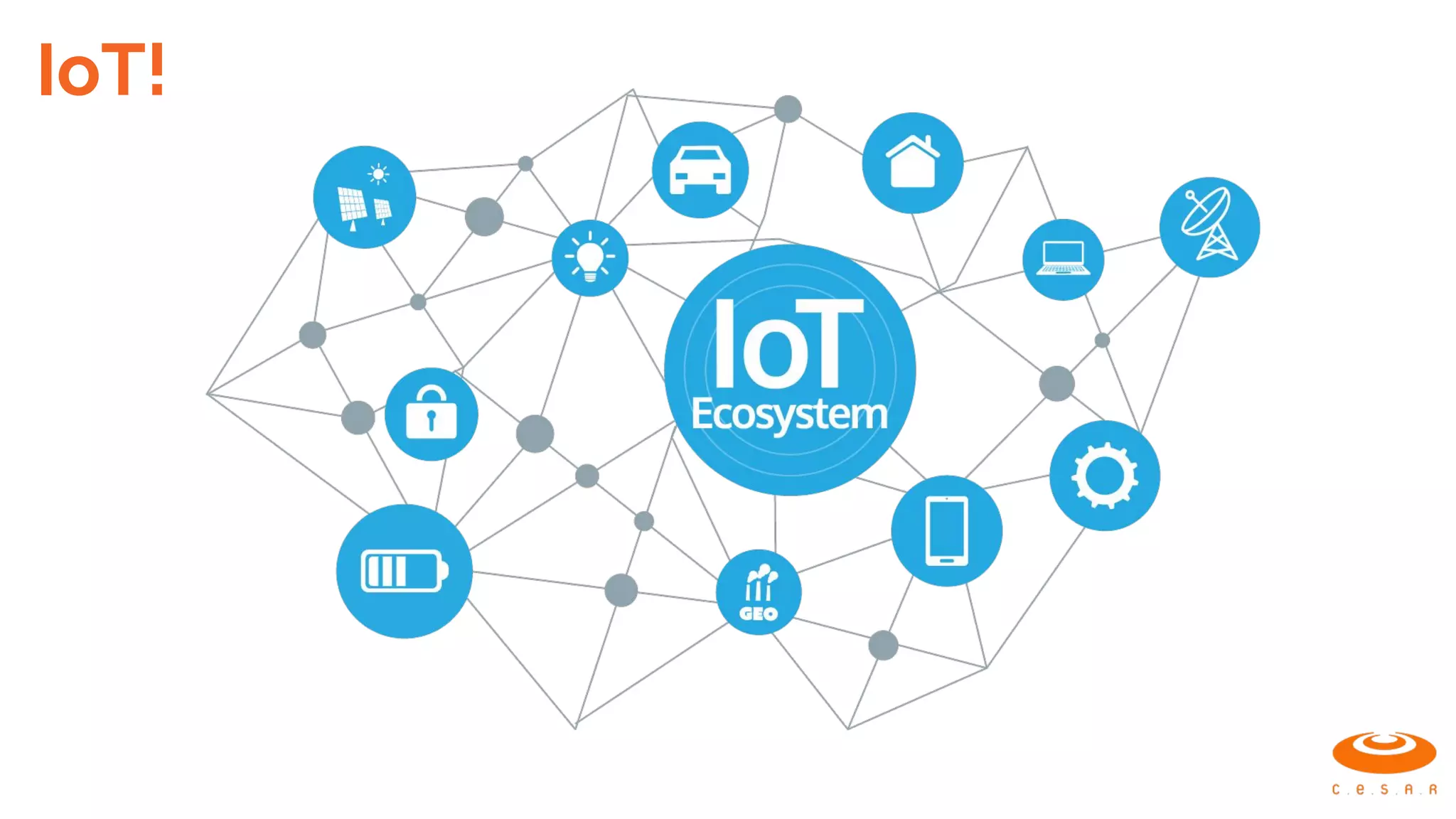

8. IoT!

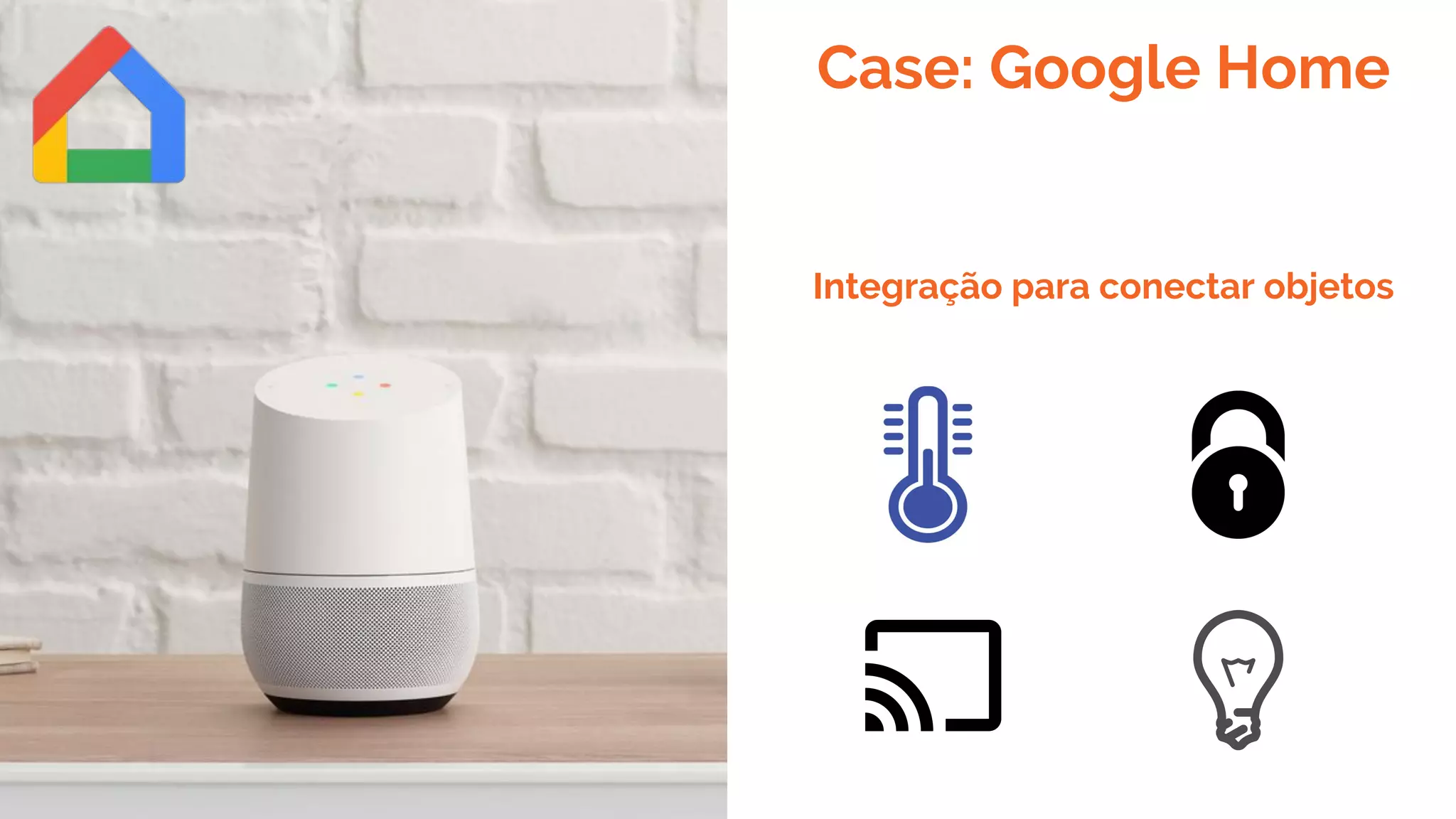

9. Case: Google Home
Integração para conectar objetos

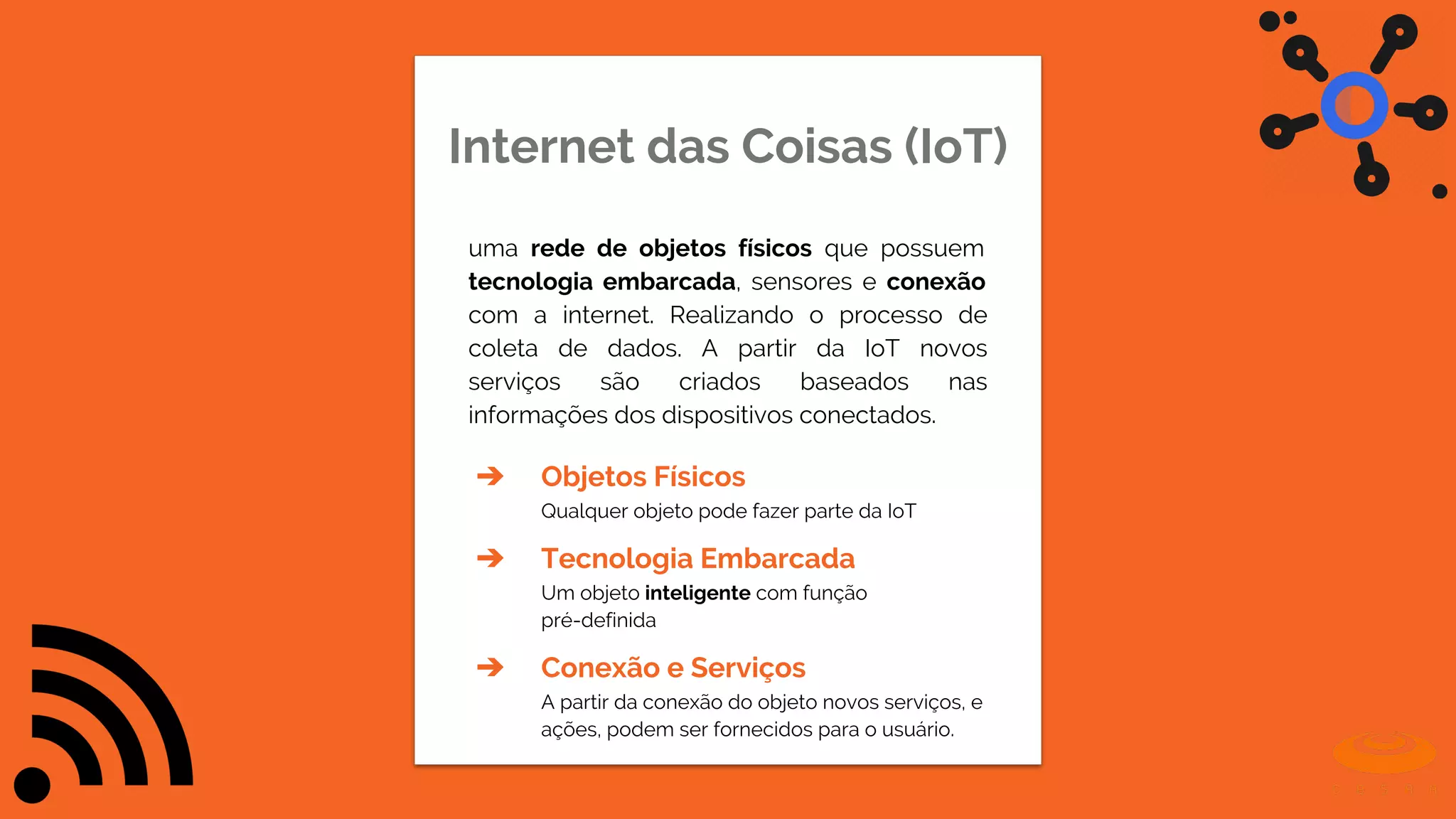

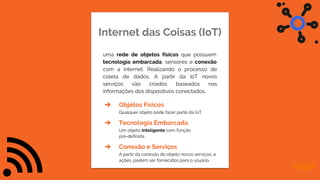

11. Internet das Coisas (IoT)
uma rede de objetos físicos que possuem
tecnologia embarcada, sensores e conexão
com a internet. Realizando o processo de
coleta de dados. A partir da IoT novos
serviços são criados baseados nas
informações dos dispositivos conectados.
➔ Objetos Físicos
Qualquer objeto pode fazer parte da IoT
➔ Tecnologia Embarcada
Um objeto inteligente com função
pré-definida
➔ Conexão e Serviços
A partir da conexão do objeto novos serviços, e
ações, podem ser fornecidos para o usuário.

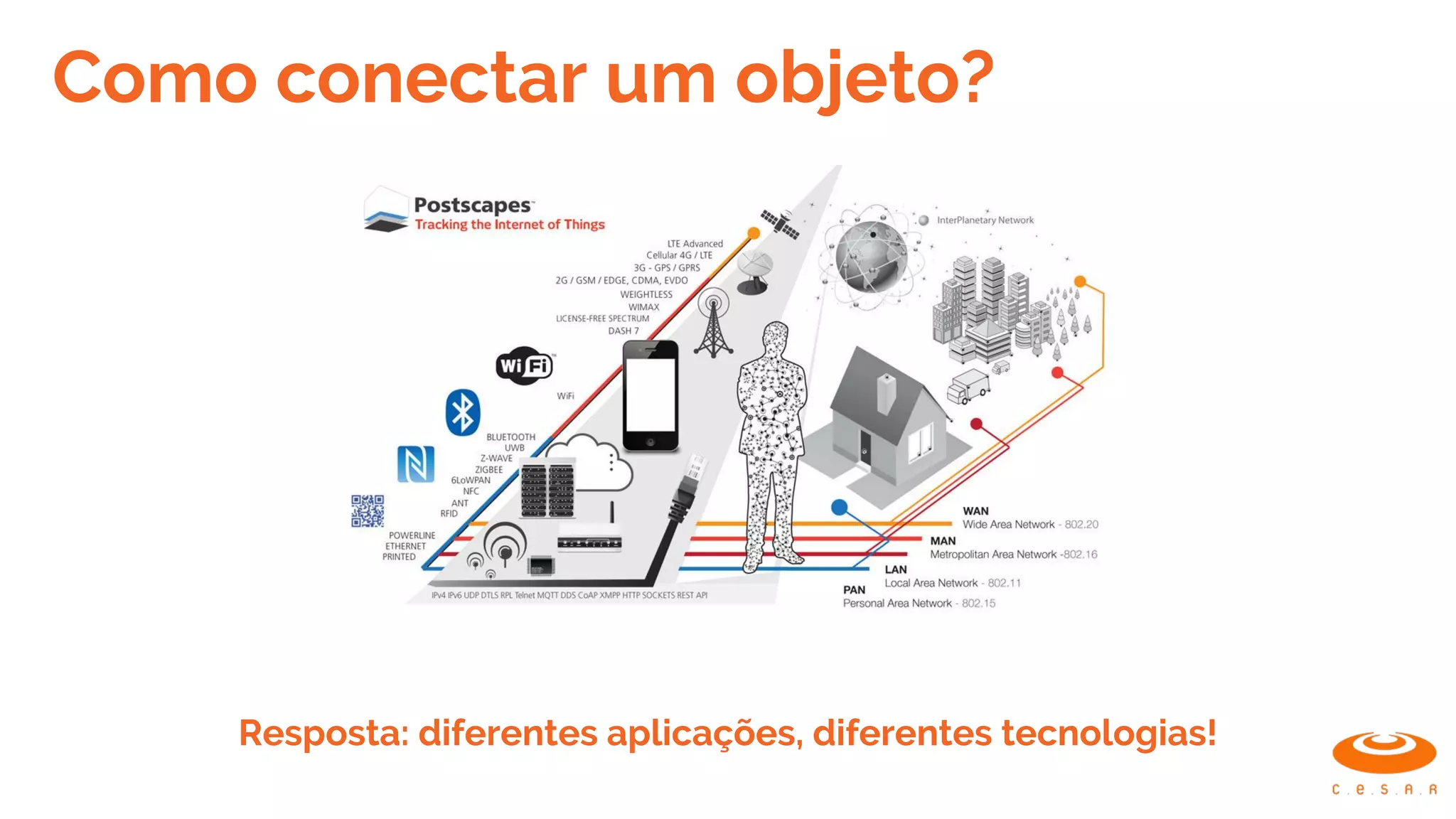

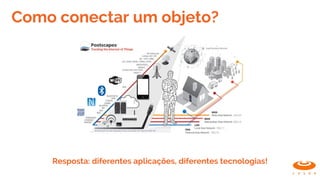

12. Como conectar um objeto?
Resposta: diferentes aplicações, diferentes tecnologias!

13. Personal Area Networks (PANs)

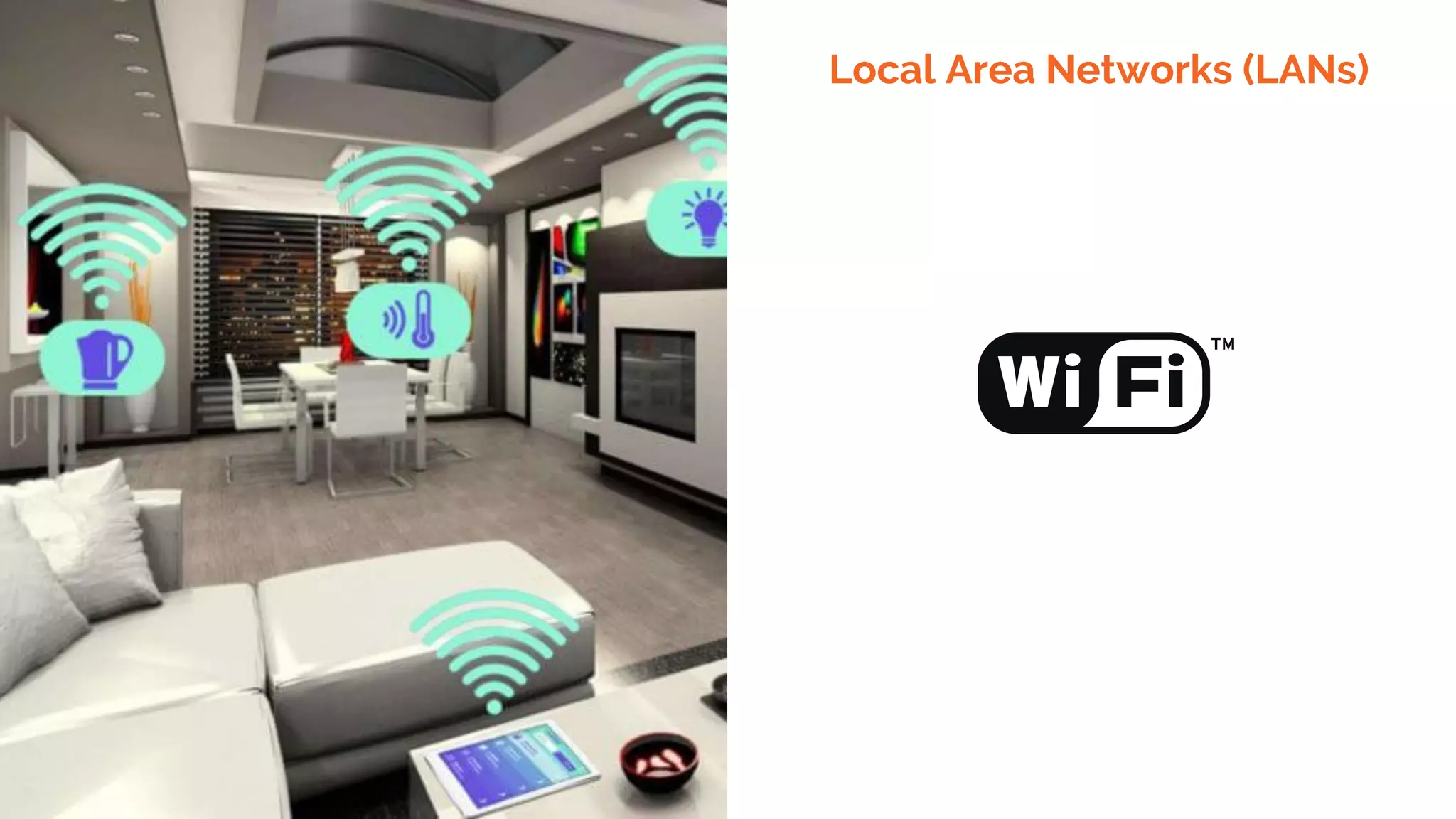

14. Local Area Networks (LANs)

15. Low Power Wide Area Networks (LPWANs)

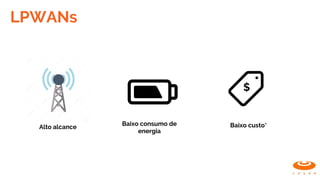

16. LPWANs
$
Alto alcance
Baixo consumo de
energia
Baixo custo*

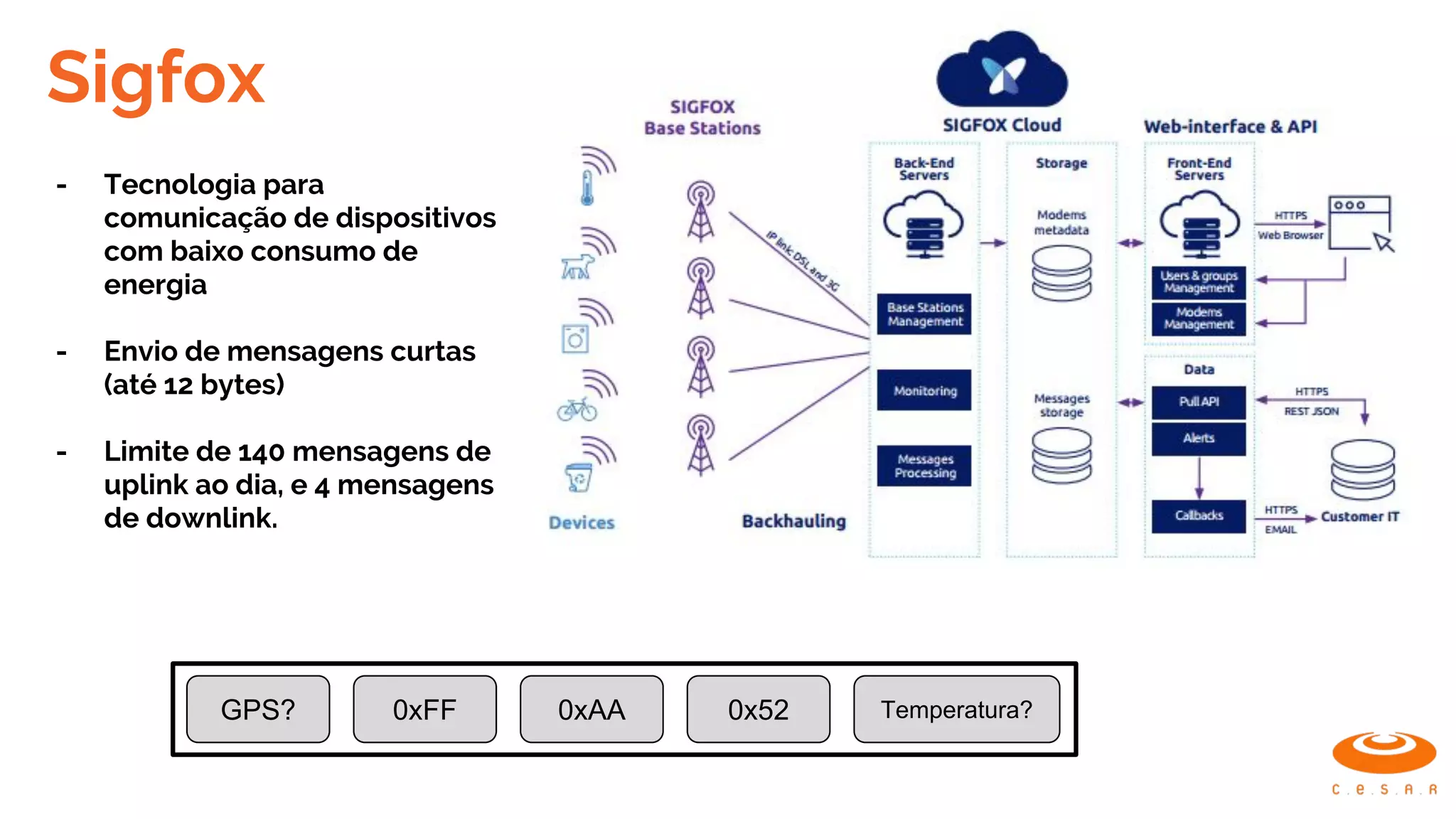

17. Sigfox
- Tecnologia para
comunicação de dispositivos
com baixo consumo de
energia
- Envio de mensagens curtas
(até 12 bytes)
- Limite de 140 mensagens de
uplink ao dia, e 4 mensagens
de downlink.
GPS? 0xFF 0xAA 0x52 Temperatura?

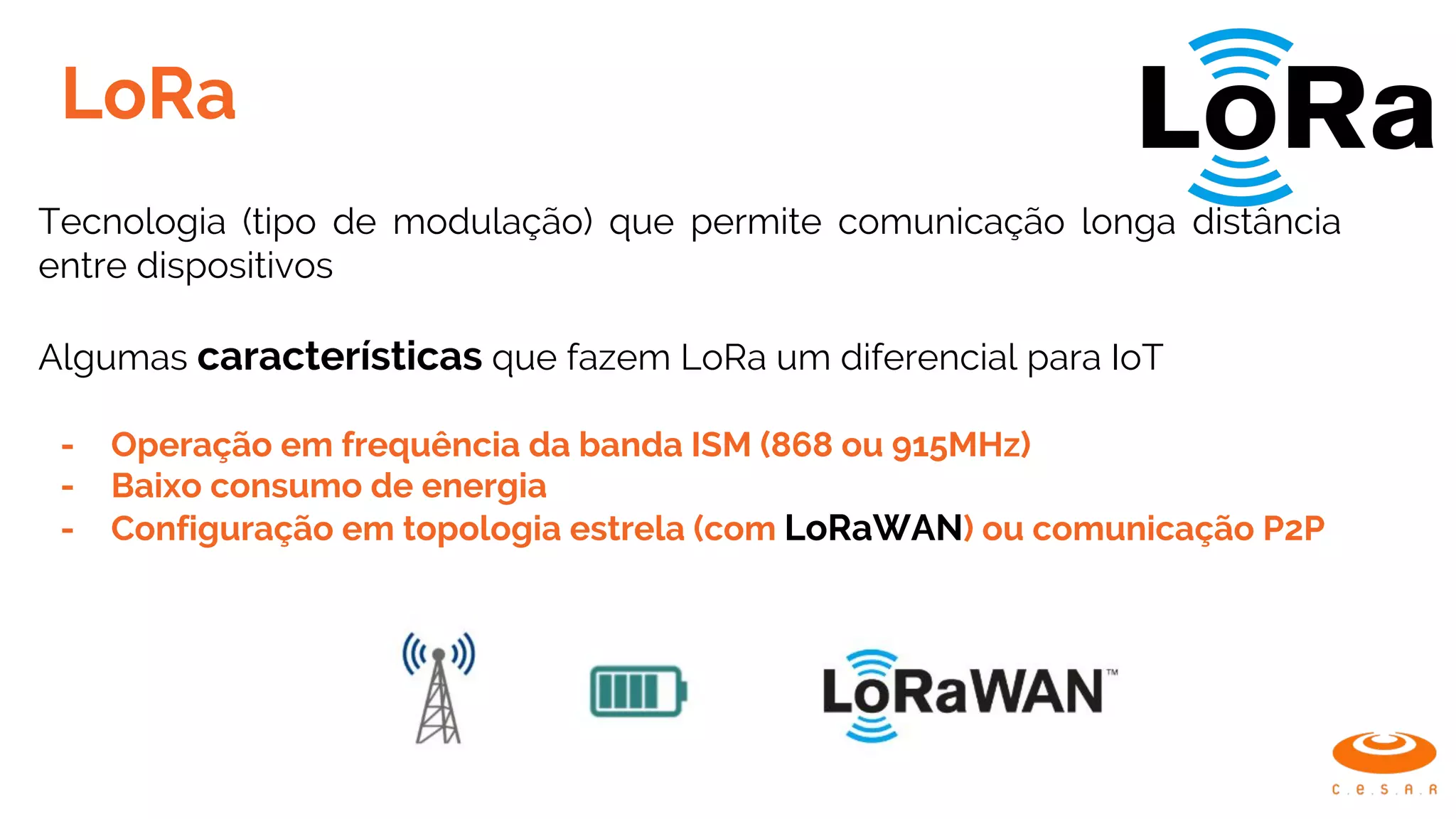

18. LoRa
Tecnologia (tipo de modulação) que permite comunicação longa distância
entre dispositivos
Algumas características que fazem LoRa um diferencial para IoT
- Operação em frequência da banda ISM (868 ou 915MHz)
- Baixo consumo de energia
- Configuração em topologia estrela (com LoRaWAN) ou comunicação P2P

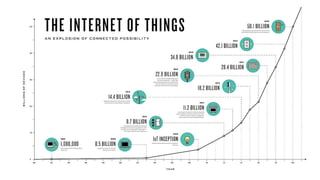

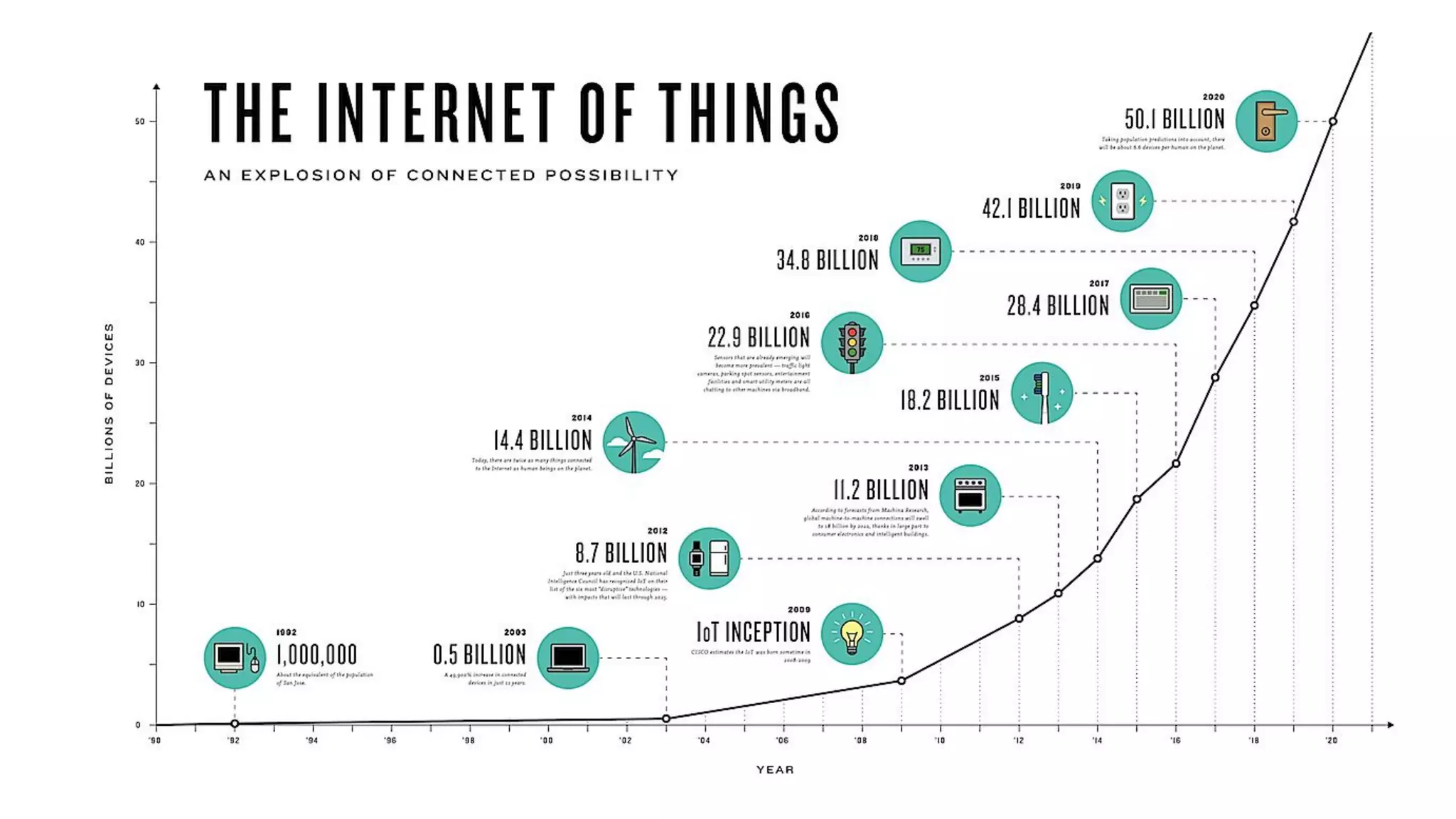

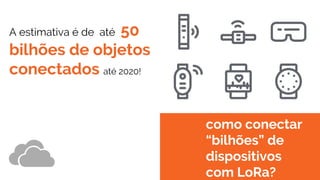

19. A estimativa é de até 50
bilhões de objetos
conectados até 2020!
como conectar
“bilhões” de
dispositivos
com LoRa?

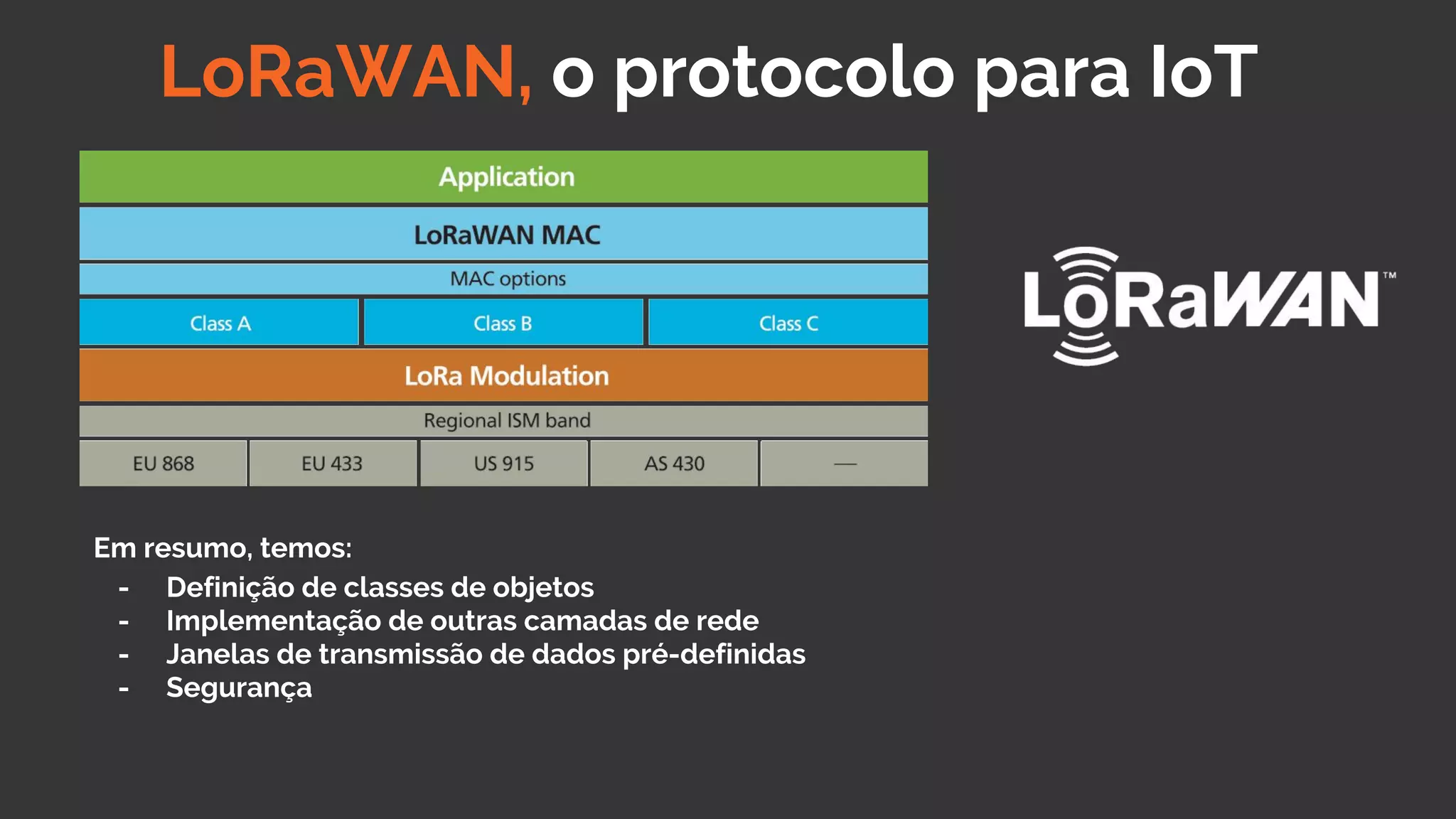

20. LoRaWAN, o protocolo para IoT
Em resumo, temos:
- Definição de classes de objetos
- Implementação de outras camadas de rede
- Janelas de transmissão de dados pré-definidas
- Segurança

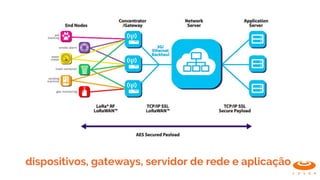

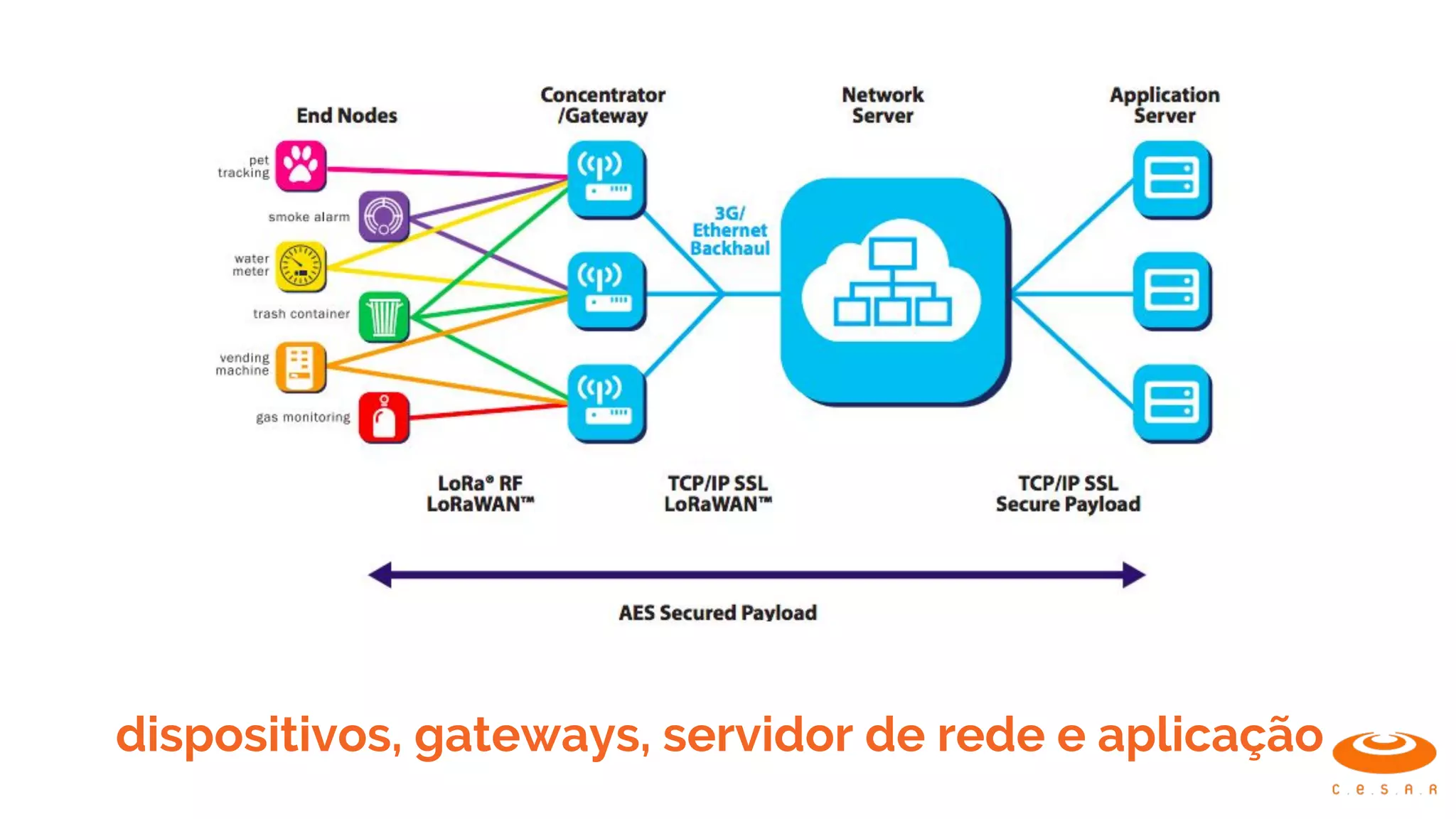

21. dispositivos, gateways, servidor de rede e aplicação

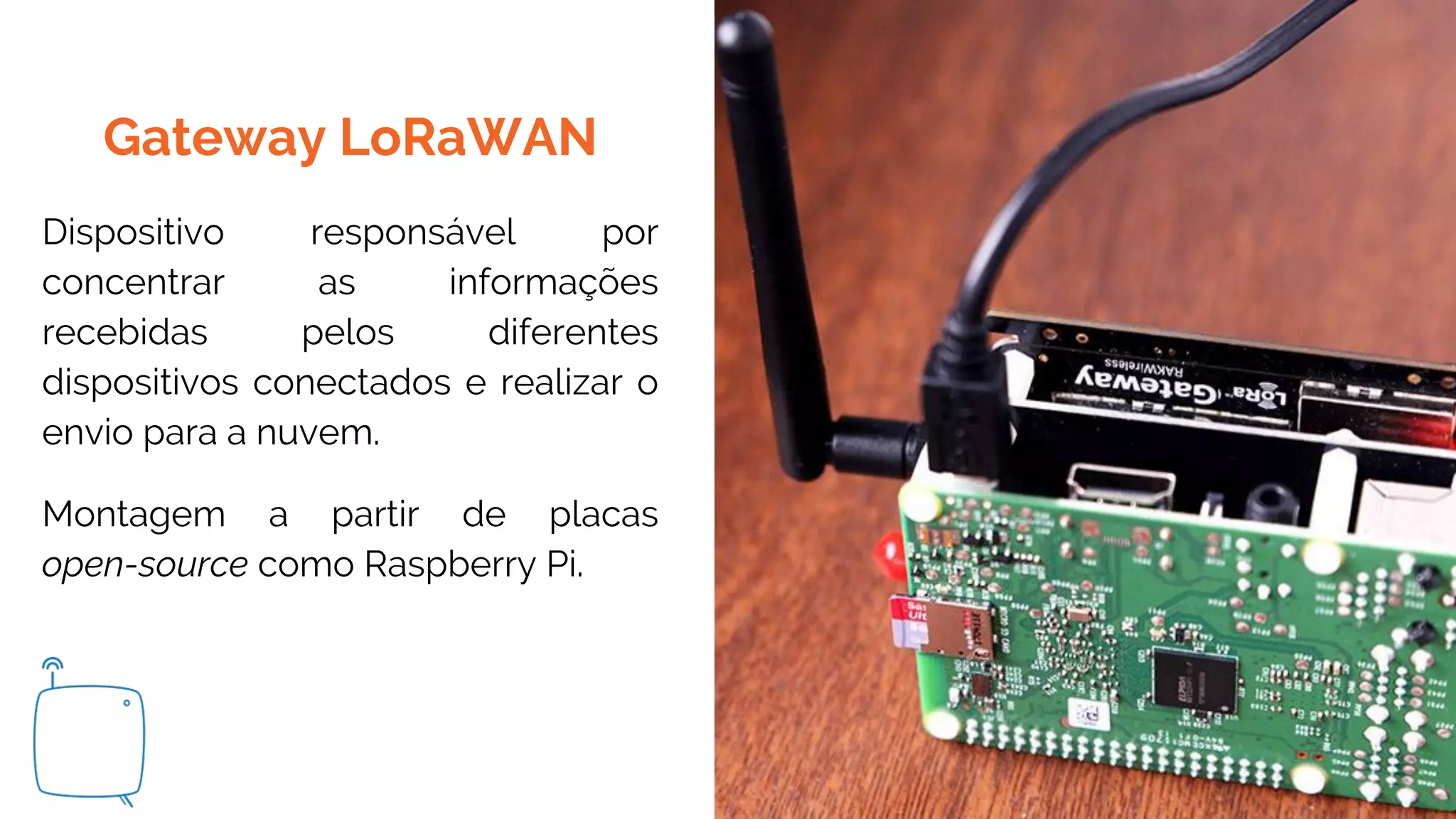

22. Gateway LoRaWAN
Dispositivo responsável por
concentrar as informações
recebidas pelos diferentes
dispositivos conectados e realizar o
envio para a nuvem.
Montagem a partir de placas
open-source como Raspberry Pi.

24. Talk Make a Bit!
Make a Bit

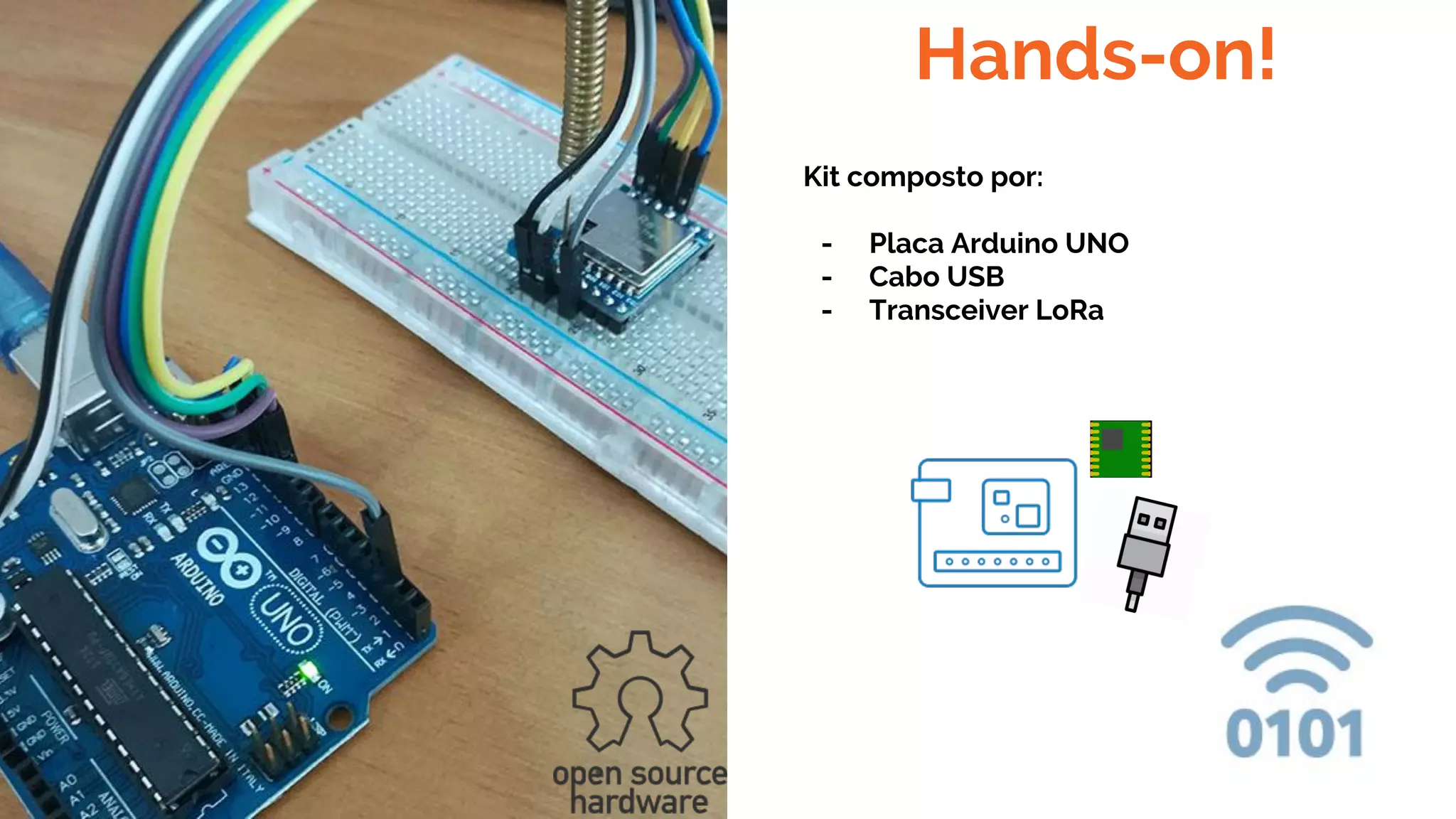

25. Hands-on!
Kit composto por:
- Placa Arduino UNO
- Cabo USB
- Transceiver LoRa

26. “Oferta de novas funcionalidades e
serviços, a partir da interconexão de
diferentes objetos do nosso cotidiano.”
IoT

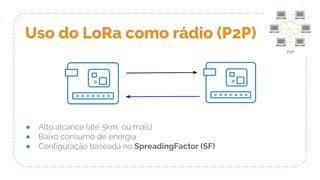

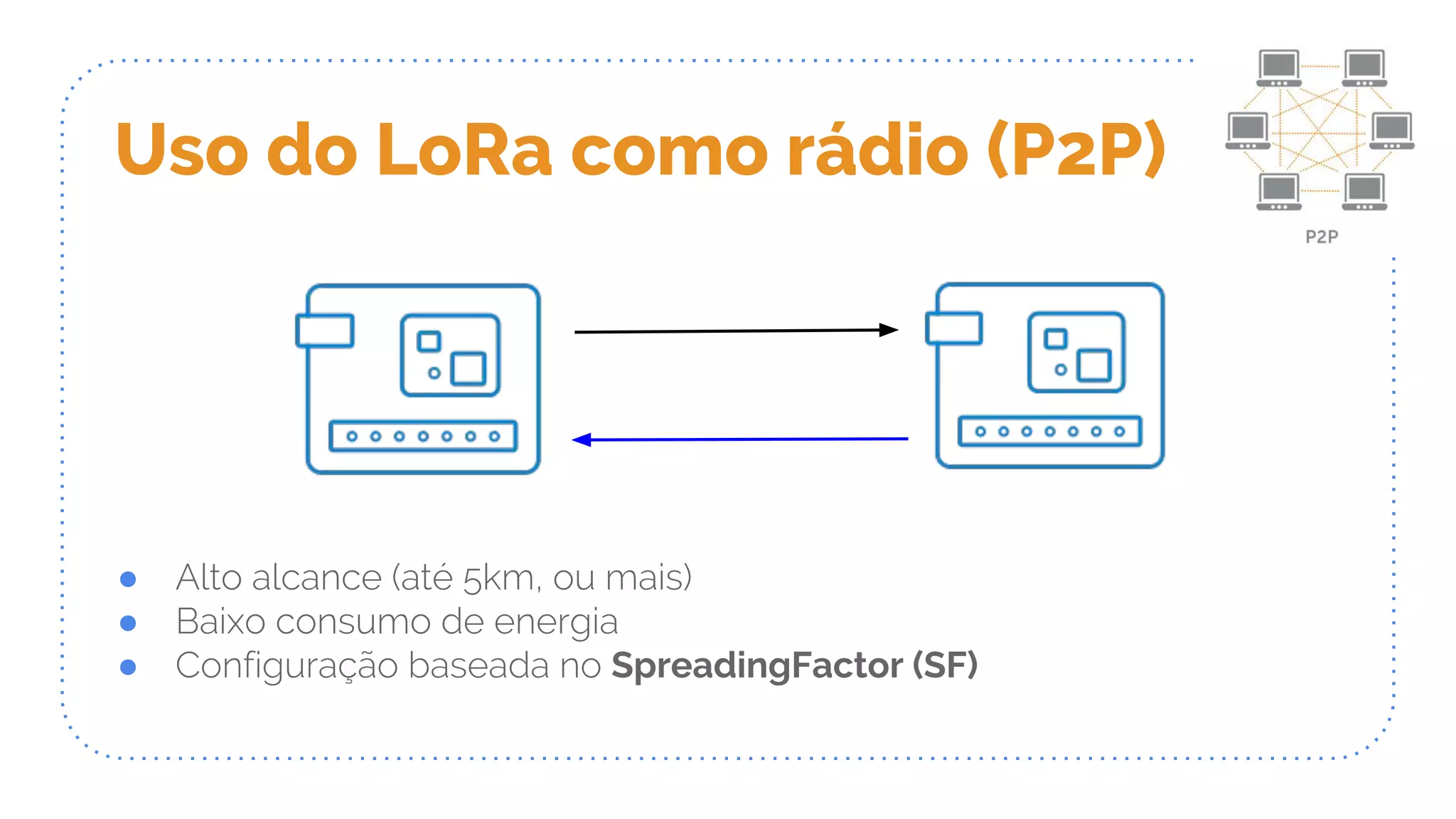

27. Uso do LoRa como rádio (P2P)
● Alto alcance (até 5km, ou mais)
● Baixo consumo de energia
● Configuração baseada no SpreadingFactor (SF)

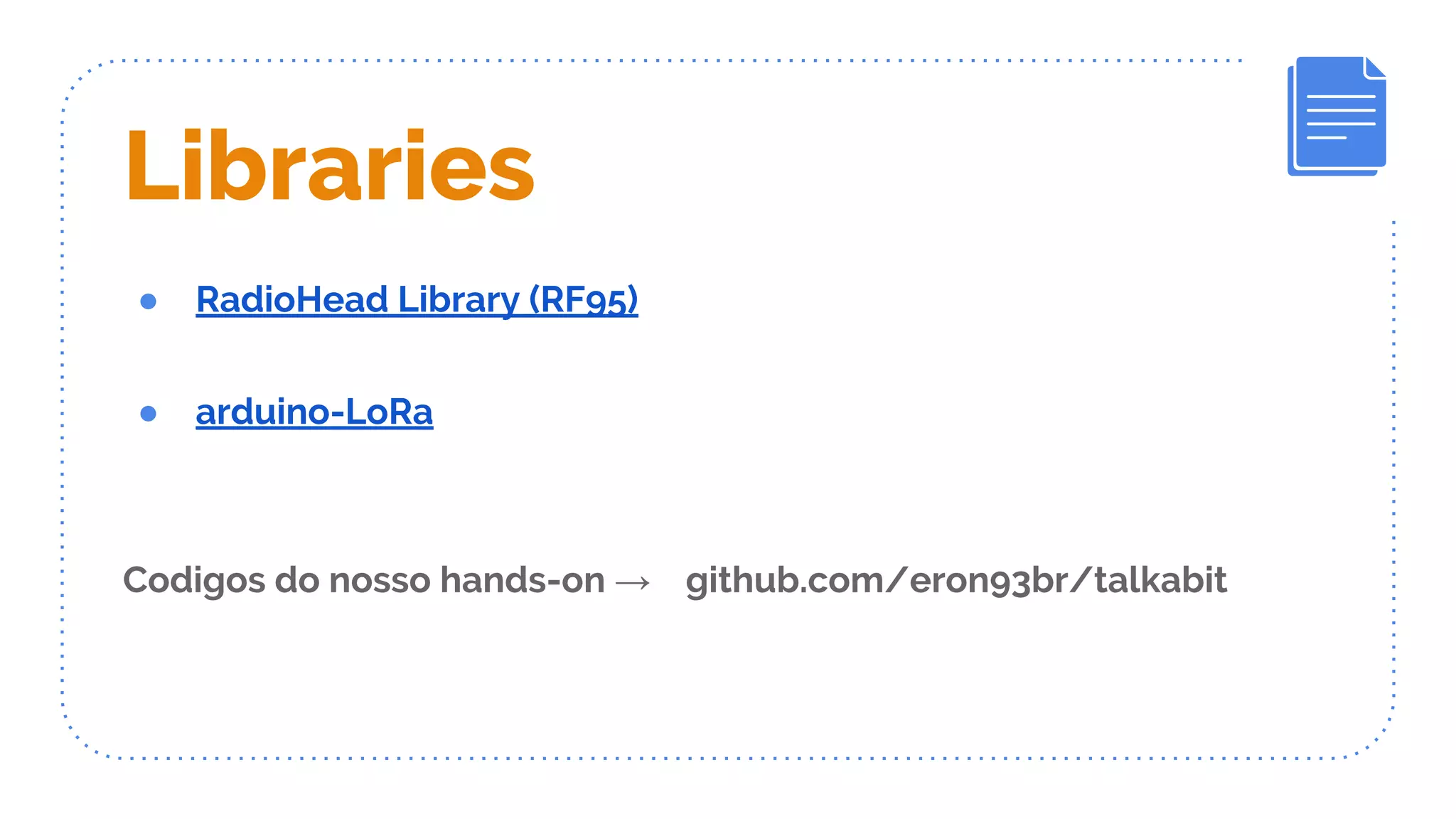

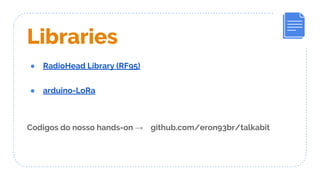

28. Libraries
● RadioHead Library (RF95)
● arduino-LoRa
Codigos do nosso hands-on → github.com/eron93br/talkabit

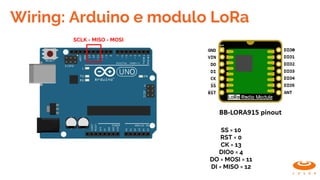

29. Wiring: Arduino e modulo LoRa
SS = 10
RST = 0
CK = 13
DIO0 = 4
DO = MOSI = 11
DI = MISO = 12
SCLK - MISO - MOSI

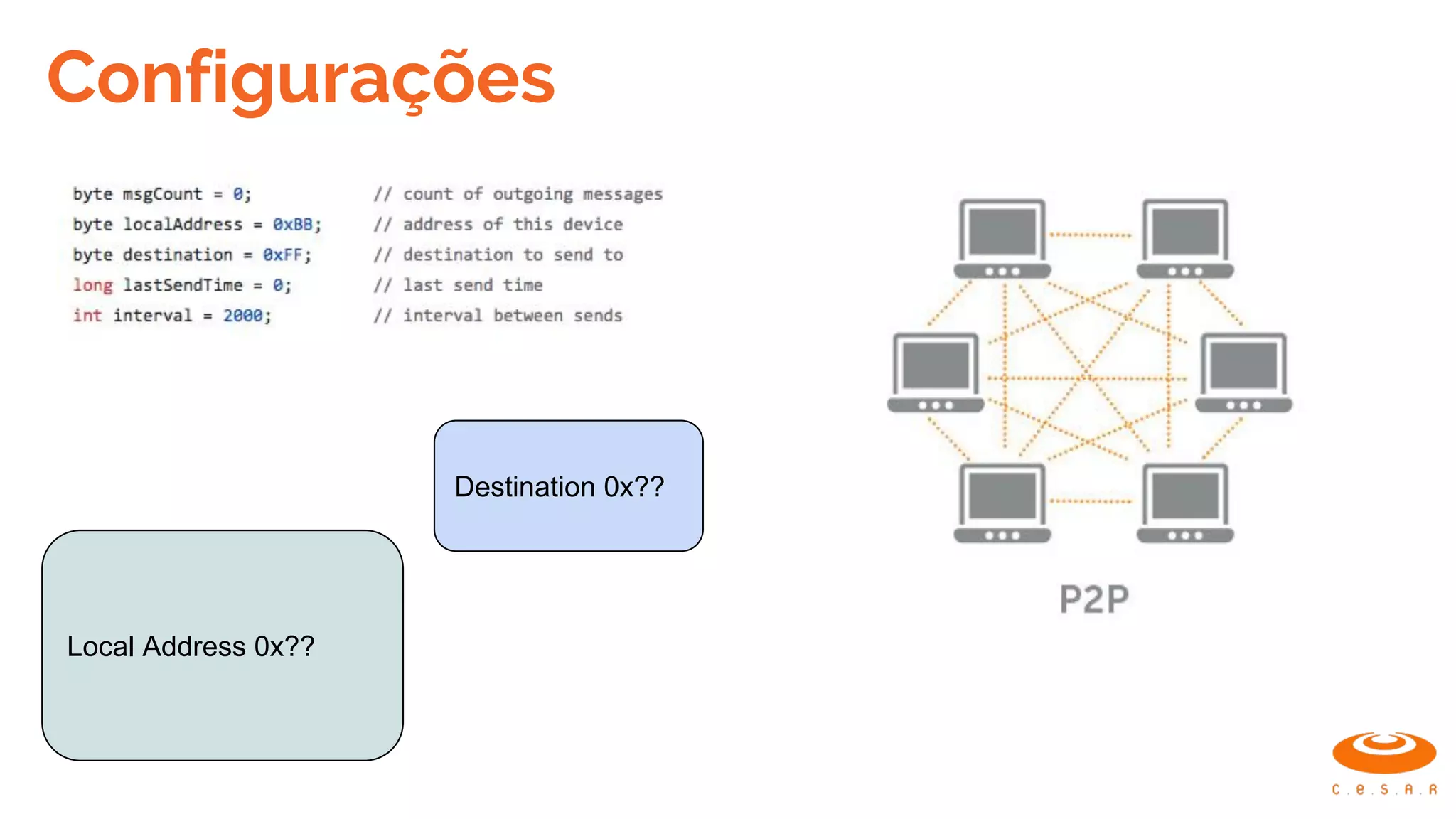

30. Configurações
Local Address 0x??
Destination 0x??

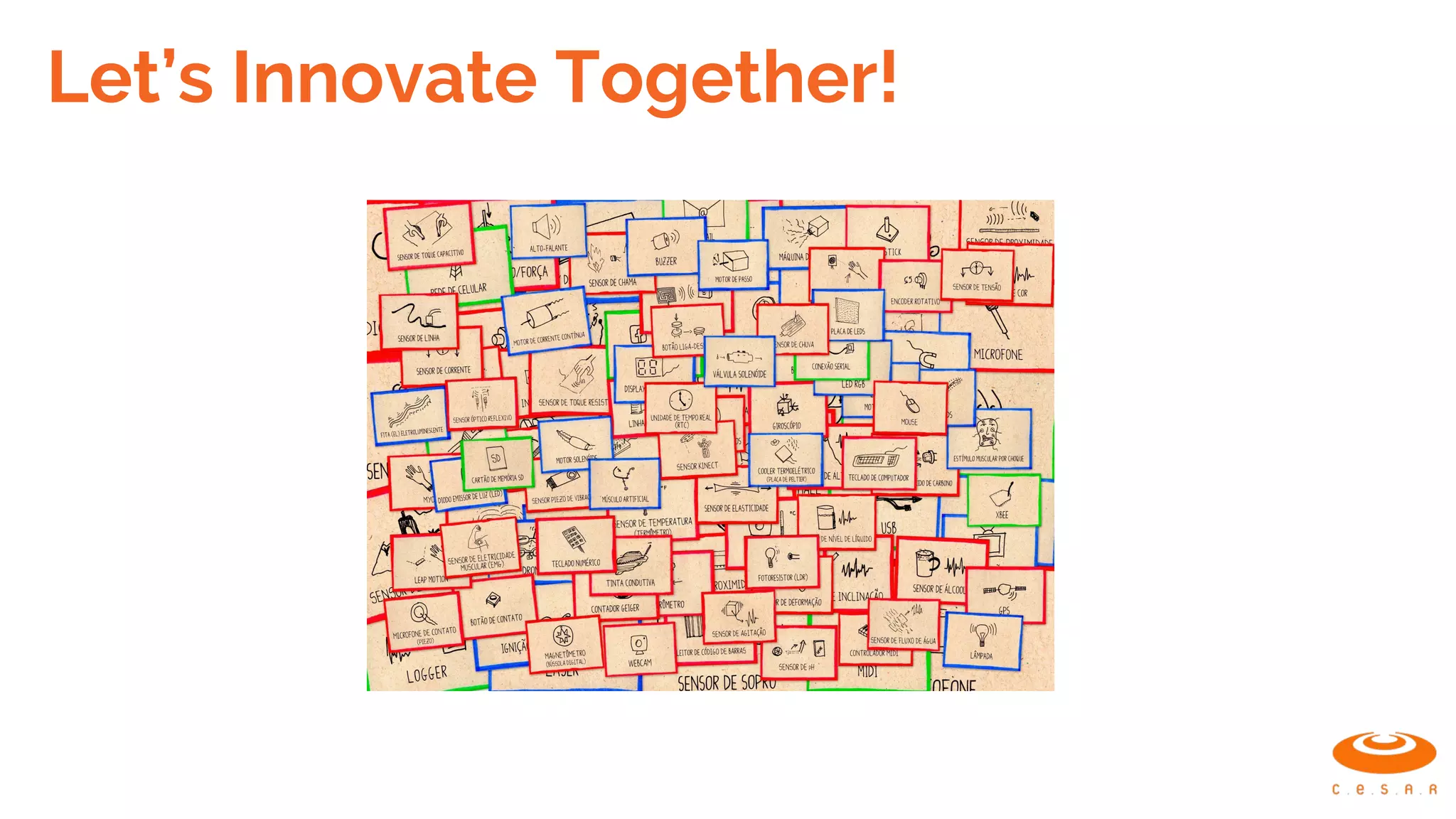

31. Let’s Innovate Together!

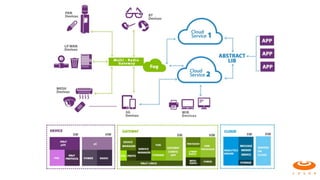

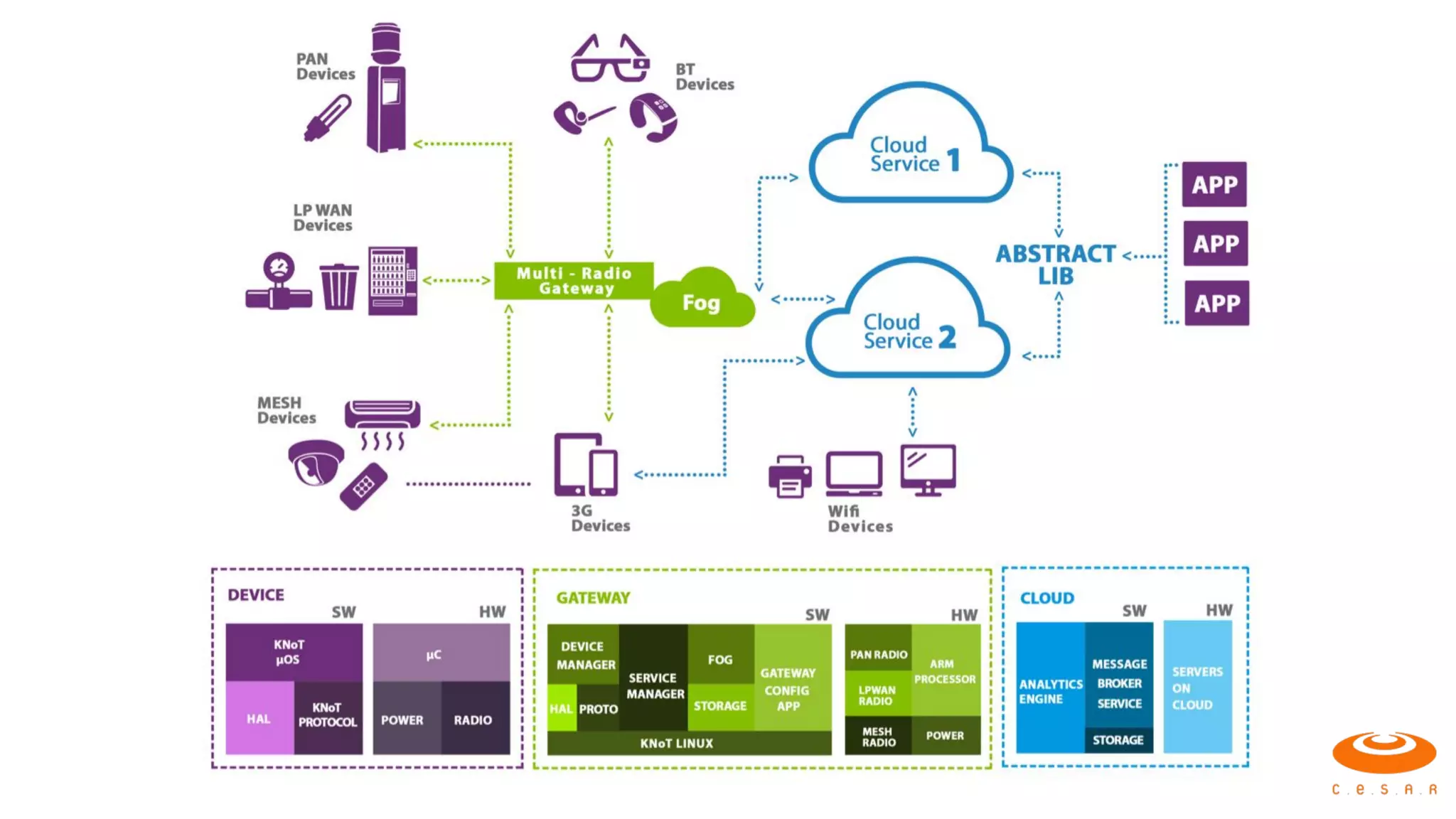

32. Uma plataforma interoperável para IoT

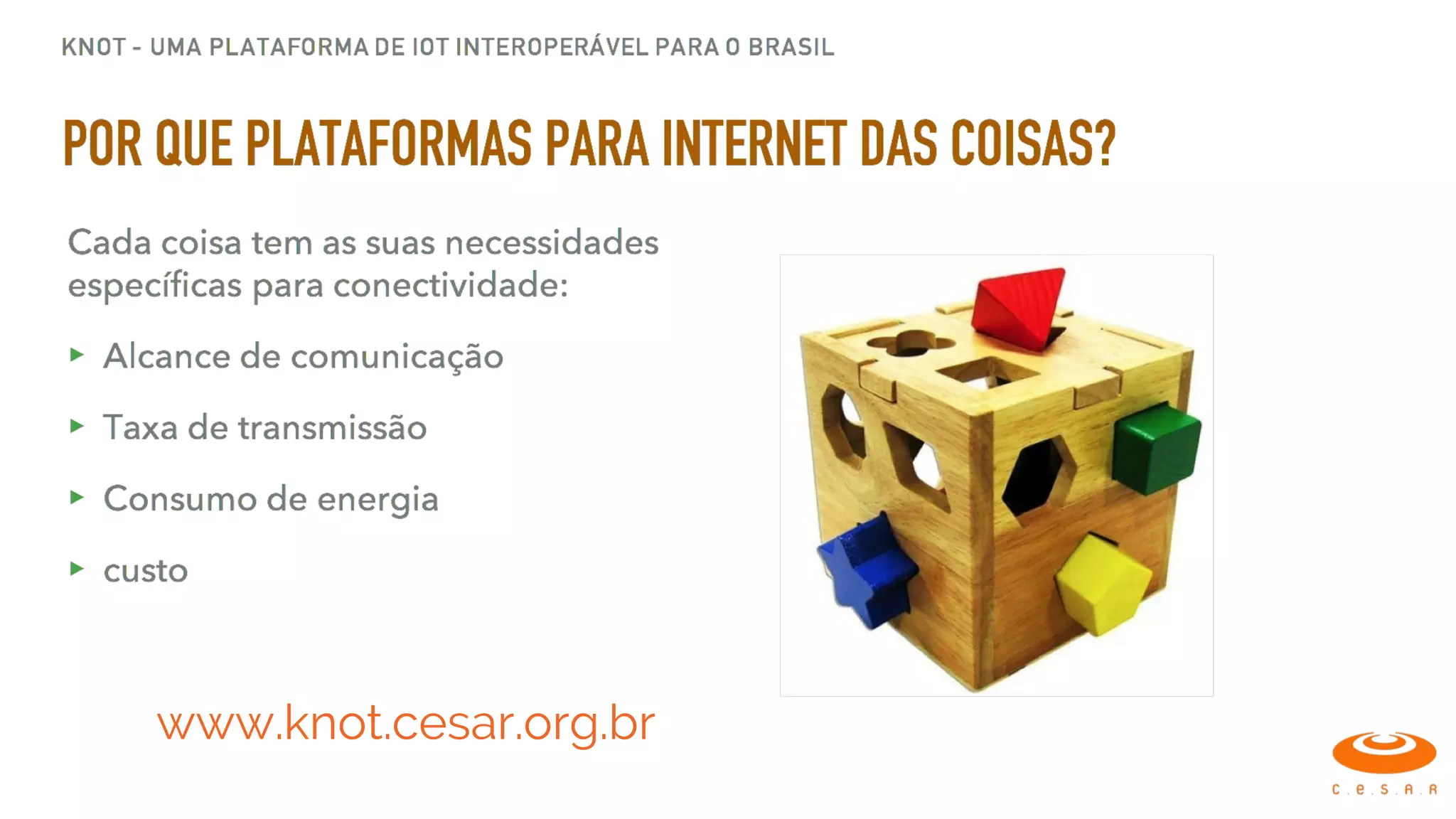

33. www.knot.cesar.org.br

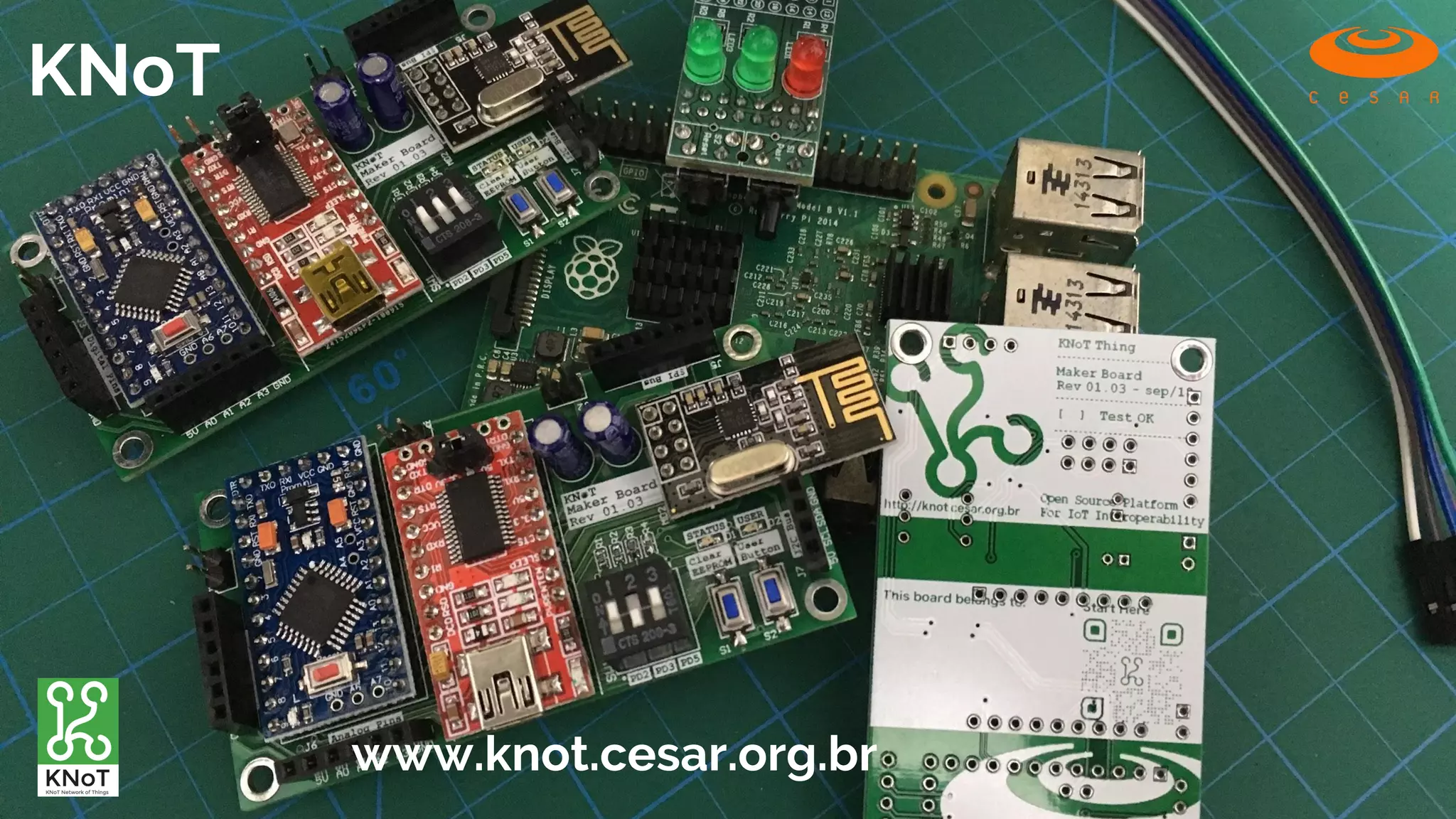

35. KNoT
www.knot.cesar.org.br

36. CONTATO
negocios@cesar.org.br
http://cesar.org.br
slideshare.net/cesar
+55 81 3425-4700
Apresentado por:
Eronides Neto & Gabriella Alencar
{efsn, gaf@cesar.org.br}
