O documento descreve a tecnologia LoRa e The Things Network para conectar dispositivos da Internet das Coisas à Internet de longo alcance. O LoRa permite alcances de 2-5 km em áreas urbanas e 10-15 km em áreas rurais com baixo consumo de energia. The Things Network é uma rede global e gratuita que usa o protocolo LoRaWAN para conectar dispositivos sem fio à Internet através de gateways comunitárias.

1. The Things Network
Diogo Gomes diogogomes@gmail.com
Twitter: @dgomes

2. 28/01/12 -
dgomes@ua.ptTechnology Challenges for the Internet of Things 2011 – Winter School
source GSMA, 2011

3. 28/01/12 -
dgomes@ua.ptTechnology Challenges for the Internet of Things 2011 – Winter School
source GSMA, 2011

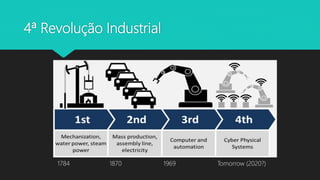

4. 4ª Revolução Industrial
1784 1870 1969 Tomorrow (2020?)

5. Como é que se ligam
Coisas à Internet?
É isso que vou explicar!

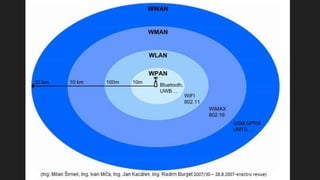

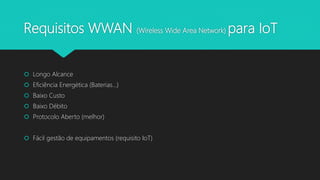

7. Requisitos WWAN (Wireless Wide Area Network) para IoT
 Longo Alcance
 Eficiência Energética (Baterias...)
 Baixo Custo
 Baixo Débito
 Protocolo Aberto (melhor)
 Fácil gestão de equipamentos (requisito IoT)

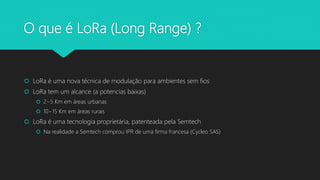

9. O que é LoRa (Long Range) ?
 LoRa é uma nova técnica de modulação para ambientes sem fios
 LoRa tem um alcance (a potencias baixas)
 2~5 Km em áreas urbanas
 10~15 Km em áreas rurais
 LoRa é uma tecnologia proprietária, patenteada pela Semtech
 Na realidade a Semtech comprou IPR de uma firma francesa (Cycleo SAS)

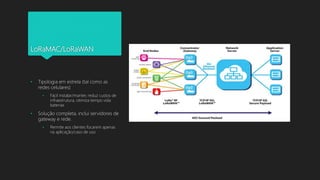

10. LoRaMAC/LoRaWAN
• Tipologia em estrela (tal como as
redes celulares)
• Fácil instalar/manter, reduz custos de
infraestrutura, otimiza tempo vida
baterias
• Solução completa, inclui servidores de
gateway e rede.
• Permite aos clientes focarem apenas
na aplicação/caso de uso

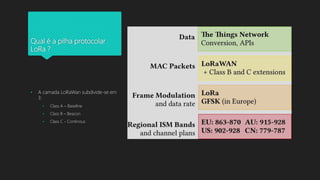

11. Qual é a pilha protocolar
LoRa ?
• A camada LoRaWan subdivide-se em
3:
• Class A – Baseline
• Class B – Beacon
• Class C - Continous

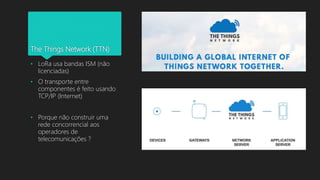

12. The Things Network (TTN)
• LoRa usa bandas ISM (não
licenciadas)
• O transporte entre
componentes é feito usando
TCP/IP (Internet)
• Porque não construir uma
rede concorrencial aos
operadores de
telecomunicações ?

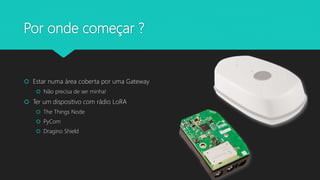

13. Por onde começar ?
 Estar numa área coberta por uma Gateway
 Não precisa de ser minha!
 Ter um dispositivo com rádio LoRA
 The Things Node
 PyCom
 Dragino Shield

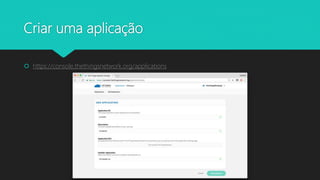

14. Criar uma aplicação
 https://console.thethingsnetwork.org/applications

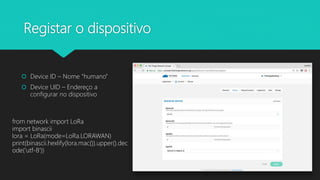

15. Registar o dispositivo
 Device ID – Nome “humano”
 Device UID – Endereço a
configurar no dispositivo
from network import LoRa
import binascii
lora = LoRa(mode=LoRa.LORAWAN)
print(binascii.hexlify(lora.mac()).upper().dec
ode('utf-8'))

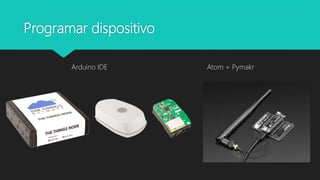

16. Programar dispositivo
Arduino IDE Atom + Pymakr

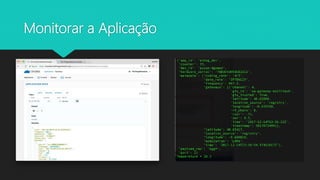

17. Monitorar a Aplicação

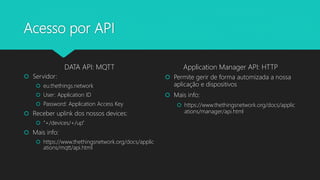

18. Acesso por API
DATA API: MQTT
 Servidor:
 eu.thethings.network
 User: Application ID
 Password: Application Access Key
 Receber uplink dos nossos devices:
 “+/devices/+/up”
 Mais info:
 https://www.thethingsnetwork.org/docs/applic
ations/mqtt/api.html
Application Manager API: HTTP
 Permite gerir de forma automizada a nossa
aplicação e dispositivos
 Mais info:
 https://www.thethingsnetwork.org/docs/applic
ations/manager/api.html

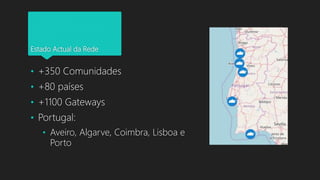

19. Estado Actual da Rede
• +350 Comunidades
• +80 países
• +1100 Gateways
• Portugal:
• Aveiro, Algarve, Coimbra, Lisboa e
Porto

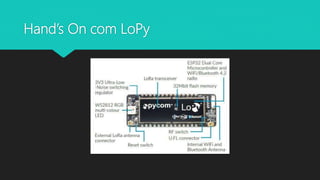

20. Hand’s On com LoPy

21. Obrigado! Perguntas?
