1. Criando uma rede de
IoT colaborativa
Eronides da Silva Neto
efsn@cesar.org.br

2. Por que somos makers?
“Pessoas comuns podem construir, consertar,
modificar e fabricar os mais diversos tipos de objetos e
projetos com suas próprias mãos”
eu também sou maker!
● Engenheiro no Instituto de Inovação CESAR
● Apoiador da causa open-source hardware
● Acredito que tecnologia e educação podem mudar o
mundo!
Contato: efsn@cesar.org.br

3. Quantos objetos conectados
temos em nossa casa?
Dica
Pense em algum
sem ser o
smartphone ou
computador!
?

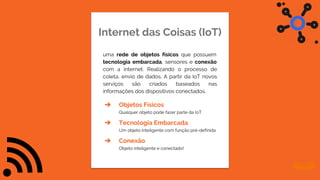

4. Internet das Coisas (IoT)
uma rede de objetos físicos que possuem
tecnologia embarcada, sensores e conexão
com a internet. Realizando o processo de
coleta, envio de dados. A partir da IoT novos
serviços são criados baseados nas
informações dos dispositivos conectados.
➔ Objetos Físicos
Qualquer objeto pode fazer parte da IoT
➔ Tecnologia Embarcada
Um objeto inteligente com função pré-definida
➔ Conexão
Objeto inteligente e conectado!

5. Como conectar um objeto?
diferentes aplicações, diferentes tecnologias!

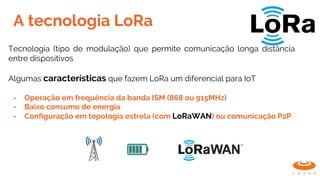

6. A tecnologia LoRa
Tecnologia (tipo de modulação) que permite comunicação longa distância
entre dispositivos
Algumas características que fazem LoRa um diferencial para IoT
- Operação em frequência da banda ISM (868 ou 915MHz)
- Baixo consumo de energia
- Configuração em topologia estrela (com LoRaWAN) ou comunicação P2P

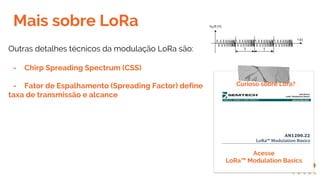

7. Mais sobre LoRa
Curioso sobre Lora?
Outras detalhes técnicos da modulação LoRa são:
- Chirp Spreading Spectrum (CSS)
- Fator de Espalhamento (Spreading Factor) define
taxa de transmissão e alcance
Acesse
LoRa™ Modulation Basics

8. A estimativa é de até 50
bilhões de objetos
conectados até 2020!
como conectar
“bilhões” de
dispositivos
com LoRa?

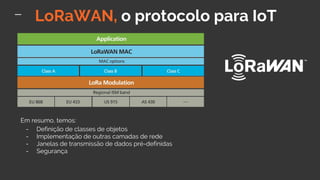

9. LoRaWAN, o protocolo para IoT
Em resumo, temos:
- Definição de classes de objetos
- Implementação de outras camadas de rede
- Janelas de transmissão de dados pré-definidas
- Segurança

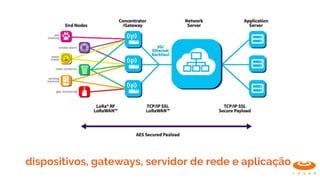

10. dispositivos, gateways, servidor de rede e aplicação

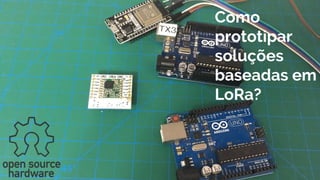

11. Como
prototipar
soluções
baseadas em
LoRa?

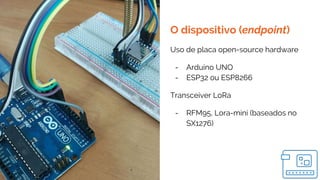

12. O dispositivo (endpoint)
Uso de placa open-source hardware
- Arduino UNO
- ESP32 ou ESP8266
Transceiver LoRa
- RFM95, Lora-mini (baseados no
SX1276)

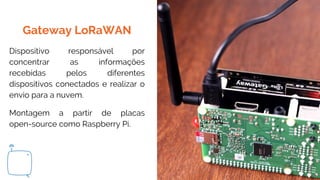

13. Gateway LoRaWAN
Dispositivo responsável por
concentrar as informações
recebidas pelos diferentes
dispositivos conectados e realizar o
envio para a nuvem.
Montagem a partir de placas
open-source como Raspberry Pi.

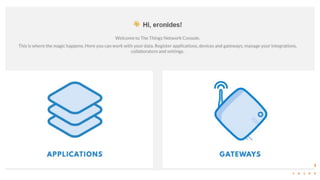

14. The Things Network
A The Things Network ou TTN, é uma
rede baseada em cloud servers que
conecta os gateways LoRaWAN ao
redor do planeta.
Serviço gratuito e colaborativo, onde
qualquer pessoa pode fazer parte da
rede, ampliando a cobertura em sua
cidade.

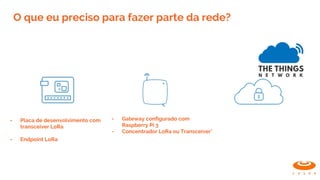

15. O que eu preciso para fazer parte da rede?
- Placa de desenvolvimento com
transceiver LoRa
- Endpoint LoRa
- Gateway configurado com
Raspberry Pi 3
- Concentrador LoRa ou Transceiver*

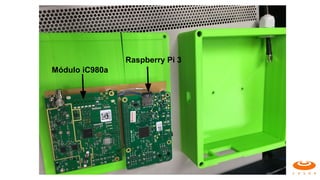

19. Raspberry Pi 3
Módulo iC980a

20. Uma plataforma interoperável para IoT

21. www.knot.cesar.org.br

22. www.knot.cesar.org.br

25. Próximos passos...

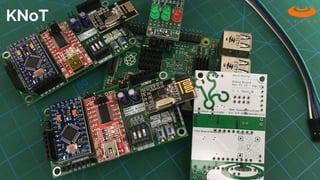

26. KNoT

27. Obrigado!
efsn@cesar.org.brr
Eronides da Silva Neto
www.knot.cesar.org.br
