CALCULADORA HP 12C
             APLICADA À GESTÃO
               EMPRESARIAL1
                  Manual Prático de Aprendizagem




               ADRIANO LEAL BRUNI




                                             2008




1
  Este texto complementa o conteúdo de todos os livros de Adriano Leal Bruni publicados pela Editora
Atlas e encontra-se disponível para download no site da Editora Atlas (www.EditoraAtlas.com.br) por
todos aqueles que desejem usar calculadora eletrônica HP 12C na empresa ou na faculdade.

                                                                                                  1
Conhecendo a calculadora HP 12C

De todas as máquinas financeiras atualmente disponíveis no mercado, a HP 12C é,
provavelmente, a mais antiga. Foi lançada em 1981, dentro da clássica série de calculadoras
10C, composta pelas máquinas HP 10C, 11C, 12C, 15C e 16C, todas lançadas entre os anos de
1981 a 1985.




                              Figura 1.     A Calculadora HP 12C.

Suas características principais incluem o fato de possuir mais de 120 funções específicas para
usos em negócios, que permitem trabalhar com 20 diferentes fluxos de caixa, operações com
taxas internas de retorno e valores presentes líquidos. É caracterizada por trabalhar com lógica
RPN, do inglês Reverse Polish Notation, ou notação polonesa reversa, o que permite uma
entrada mais rápida de dados e a execução mais eficiente dos cálculos. Apresenta, ainda, de
acordo com o site da HP2 baterias de longa duração, tamanho pequeno e conveniente, além de
programação através do teclado.

O site do Museu da HP3 apresenta a versão 12C como a calculadora que não morreria, sendo a
mais antiga e mais bem vendida calculadora de todo o mundo. Embora outros modelos mais
novos e com muito mais recursos tenham sido lançados posteriormente, as vendas da velha HP
12C seguem de vento em popa.




2
    http://www.hp.com.
3
    HP Museum, http://www.hpmuseum.org.

                                                                                              2
PARA AUMENTAR O CONHECIMENTO ...




Os tópicos apresentados neste texto complementam os conteúdos de todos os meus livros
publicados pela Editora Atlas. Para conhecer os livros, visite www.EditorAtlas.com.br ou
www.InfinitaWeb.com.br.

Alguns catálogos de vendas destacaram a superioridade mecânica de outras máquinas, como a
HP 17BII (apresentada como 15 vezes mais rápida que a 12C e com capacidade de
armazenamento e processamento quatro vezes superior) ou a HP 19BII (15 vezes mais rápida e
com capacidade 9 vezes superior de processamento de informações).

E quais seriam as razões da persistência do uso da velha HP 12C a ponto, por exemplo, de
justificar sua aplicação mais de vinte anos depois do seu lançamento? O próprio Museu da HP
apresenta algumas justificativas.

1. É uma calculadora puramente RPN, sem opções algébricas para confundir o comprador, ou
o usuário. As calculadoras mais novas, HP 17B e 19B, foram lançadas em versões algébricas,
rapidamente substituídas pelas versões BII, com RPN opcional;
2. Os compradores, geralmente profissionais ligados a áreas de negócios, são sempre
ligeiramente conservadores – o que os tornam aficcionados pela HP 12C, já tradicional no
mercado;
3. Possui uma excelente (e cara) aparência;
4. Como todas as outras calculadoras da série 10C, possui uma boa e sólida aparência “feita
como um tijolo”, especialmente quando comparadas com outros modelos de calculadoras
disponíveis no mercado;
5. Ela já se tornou parte do “elegante uniforme executivo de negócios”, o que a distingue
facilmente dos modelos mais baratos.



                                                                                         3

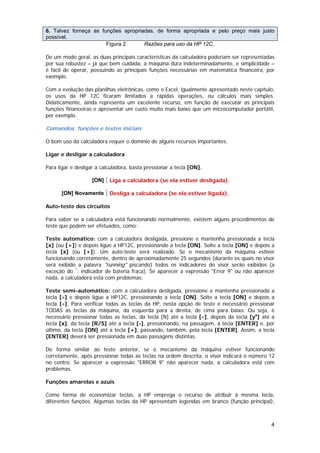

6. Talvez forneça as funções apropriadas, de forma apropriada e pelo preço mais justo
possível.
                       Figura 2.     Razões para uso da HP 12C.

De um modo geral, as duas principais características da calculadora poderiam ser representadas
por sua robustez – já que bem cuidada, a máquina dura indeterminadamente, e simplicidade –
é fácil de operar, possuindo as principais funções necessárias em matemática financeira, por
exemplo.

Com a evolução das planilhas eletrônicas, como o Excel, igualmente apresentado neste capítulo,
os usos da HP 12C ficaram limitados a rápidas operações, ou cálculos mais simples.
Didaticamente, ainda representa um excelente recurso, em função de executar as principais
funções financeiras e apresentar um custo muito mais baixo que um microcomputador portátil,
por exemplo.

Comandos, funções e testes iniciais

O bom uso da calculadora requer o domínio de alguns recursos importantes.

Ligar e desligar a calculadora

Para ligar e desligar a calculadora, basta pressionar a tecla [ON].

                   [ON]    Liga a calculadora (se ela estiver desligada).

      [ON] Novamente       Desliga a calculadora (se ela estiver ligada).

Auto-teste dos circuitos

Para saber se a calculadora está funcionando normalmente, existem alguns procedimentos de
teste que podem ser efetuados, como:

Teste automático: com a calculadora desligada, pressione e mantenha pressionada a tecla
[x] (ou [+]) e depois ligue a HP12C, pressionando a tecla [ON]. Solte a tecla [ON] e depois a
tecla [x] (ou [+]). Um auto-teste será realizado. Se o mecanismo da máquina estiver
funcionando corretamente, dentro de aproximadamente 25 segundos (durante os quais no visor
será exibido a palavra "running" piscando) todos os indicadores do visor serão exibidos (a
exceção do *: indicador de bateria fraca). Se aparecer a expressão "Error 9" ou não aparecer
nada, a calculadora está com problemas;

Teste semi-automático: com a calculadora desligada, pressione e mantenha pressionada a
tecla [÷] e depois ligue a HP12C, pressionando a tecla [ON]. Solte a tecla [ON] e depois a
tecla [÷]. Para verificar todas as teclas da HP, nesta opção de teste é necessário pressionar
TODAS as teclas da máquina, da esquerda para a direita, de cima para baixo. Ou seja, é
necessário pressionar todas as teclas, da tecla [N] até a tecla [÷], depois da tecla [yx] até a
tecla [x], da tecla [R/S] até a tecla [-], pressionando, na passagem, a tecla [ENTER] e, por
último, da tecla [ON] até a tecla [+], passando, também, pela tecla [ENTER]. Assim, a tecla
[ENTER] deverá ser pressionada em duas passagens distintas.

De forma similar ao teste anterior, se o mecanismo da máquina estiver funcionando
corretamente, após pressionar todas as teclas na ordem descrita, o visor indicará o número 12
no centro. Se aparecer a expressão "ERROR 9" não aparecer nada, a calculadora está com
problemas.

Funções amarelas e azuis

Como forma de economizar teclas, a HP emprega o recurso de atribuir à mesma tecla,
diferentes funções. Algumas teclas da HP apresentam legendas em branco (função principal),



                                                                                             4
em amarelo ou em azul. Para empregar uma função "amarela" é necessário pressionar a tecla
[f] antes. Para empregar uma função "azul" é necessário pressionar a tecla [g] antes.


                                                      Aciona as funções em amarelo.



                                                      Aciona as funções em azul.


Algumas das principais funções amarelas da HP 12C estão apresentadas na figura seguinte.
Como exemplos de funções financeiras em amarelo, podemos apresentar a função [NPV],
iniciais da expressão em língua inglesa Net Present Value, ou Valor Presente Líquido, e a função
[IRR], do inglês Internal Rate of Return, ou Taxa Interna de Retorno.
                            Apenas funções amarelas




                                                         Figura 3.     Funções amarelas.

Algumas das funções azuis da HP 12C estão apresentadas na próxima figura. Como exemplos
de funções financeiras em azul, podemos apresentar a função [DATE], ou data, e a função
[∆DYS], ou intervalo de dias.
                     Apenas funções azuis




                                                           Figura 4.     Funções azuis.

Em relação ao uso de funções convencionais, azuis e amarelas pode-se apresentar, por
exemplo, a tecla [i]. A função convencional da tecla abastece ou calcula a taxa de juros. Mas a
tecla [i] também apresenta outras duas funções adicionais: a função [INT] em amarelo, para
calcular o juro de uma operação, e a função [12÷], que divide um valor por 12.


                                                      Abastece ou calcula a taxa de juros.




                                                                                              5

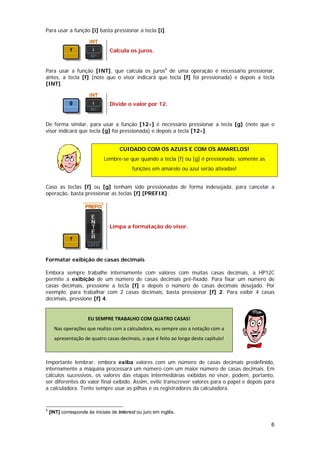

Para usar a função [i] basta pressionar a tecla [i].


                                Calcula os juros.


Para usar a função [INT], que calcula os juros4 de uma operação é necessário pressionar,
antes, a tecla [f] (note que o visor indicará que tecla [f] foi pressionada) e depois a tecla
[INT].


                                Divide o valor por 12.


De forma similar, para usar a função [12÷] é necessário pressionar a tecla [g] (note que o
visor indicará que tecla [g] foi pressionada) e depois a tecla [12÷].


                                     CUIDADO COM OS AZUIS E COM OS AMARELOS!
                              Lembre-se que quando a tecla [f] ou [g] é pressionada, somente as
                                           funções em amarelo ou azul serão ativadas!


Caso as teclas [f] ou [g] tenham sido pressionadas de forma indesejada, para cancelar a
operação, basta pressionar as teclas [f] [PREFIX].




                                Limpa a formatação do visor.




Formatar exibição de casas decimais

Embora sempre trabalhe internamente com valores com muitas casas decimais, a HP12C
permite a exibição de um número de casas decimais pré-fixado. Para fixar um número de
casas decimais, pressione a tecla [f] e depois o número de casas decimais desejado. Por
exemplo, para trabalhar com 2 casas decimais, basta pressionar [f] 2. Para exibir 4 casas
decimais, pressione [f] 4.


                      EU SEMPRE TRABALHO COM QUATRO CASAS!
      Nas operações que realizo com a calculadora, eu sempre uso a notação com a
      apresentação de quatro casas decimais, o que é feito ao longo deste capítulo!


Importante lembrar: embora exiba valores com um número de casas decimais predefinido,
internamente a máquina processará um número com um maior número de casas decimais. Em
cálculos sucessivos, os valores das etapas intermediárias exibidas no visor, podem, portanto,
ser diferentes do valor final exibido. Assim, evite transcrever valores para o papel e depois para
a calculadora. Tente sempre usar as pilhas e os registradores da calculadora.


4
    [INT] corresponde às iniciais de interest ou juro em inglês.

                                                                                                      6
Selecionar ponto ou vírgula

A HP12C permite usar o ponto ou a vírgula como separador de casas decimais. Para trocar a
opção em vigor, desligue a máquina, pressione a tecla [.] e depois ligue a máquina, liberando
primeiro a tecla [ON] e depois a tecla [.]. Automaticamente, a HP12C trocará o separador de
casas decimais.

Notação de números muito grandes ou muito pequenos

A HP permite a realização de cálculos com números que sejam maiores que 10-100 e menores
que 10100. Já que o visor só permite a exibição de números com até 10 algarismos, números
muito grandes ou muito pequenos são exibidos sob a forma de notação científica, onde a
mantissa é apresentada primeiramente e, depois, o expoente de 10 que multiplica a mantissa.
Por exemplo 14 milhões multiplicado por 24 milhões será exibido na HP como sendo [3,360000
14]. Note a existência de espaço entre 3,360000 e 14. O primeiro número [3,360000] é a
mantissa e o segundo [14] é o expoente de 10 que está multiplicando a mantissa. De outra
forma: 14.000.000 x 24.000.000 = 336.000.000.000 = 3,360000 x 1014.
Uma forma de trabalhar com valores muito grandes na HP é viabilizada pela tecla [EEX] que
representa o expoente de 10 que multiplica o número que está sendo digitado. A função será
melhor descrita a seguir.

Indicação de bateria fraca

Caso a bateria da máquina esteja fraca, aparecerá um indicador * piscando no canto inferior
esquerdo. Para evitar um desgaste antecipado da bateria, deve-se evitar colocar a calculadora
próxima a fontes de campos eletromagnéticos, como alto-falantes automotivos, aparelhos de
som, televisores, etc.

Lógica RPN e pilhas de registradores

As duas principais características das calculadoras HP12C podem ser apresentadas por meio da
lógica RPN, das inicias da expressão em língua inglesa Reverse Polonish Notation, ou Notação
Polonesa Reversa, e da pilha de registradores.

Lógica RPN

Note que a HP12C não possui uma das principais teclas de calculadoras algébricas comuns que
é a tecla de igualdade. A razão dessa inexistência consiste no fato da HP trabalhar com uma
lógica matemática diferente: a lógica RPN. Enquanto em uma operação algébrica comum, os
operandos devem ser intercalados por operadores, na lógica RPN os operandos devem ser
colocados primeiramente e, depois, devem ser colocados os operadores.

A lógica RPN5 foi criada a partir dos trabalhos apresentados por Jan Lukasiewicz, matemático
polonês, nos anos 20. Consiste, basicamente, em um sistema lógico formal que permite a
especificação de expressões matemáticas sem o uso de parênteses, através da colocação dos
operadores antes (notação pré-fixada), ou depois (notação pós-fixada), dos operandos.




5
    Segundo o HP Museum, www.hpmuseum.org.

                                                                                           7

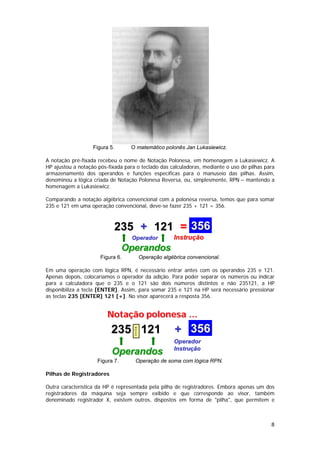

Figura 5.       O matemático polonês Jan Lukasiewicz.

A notação pré-fixada recebeu o nome de Notação Polonesa, em homenagem a Lukasiewicz. A
HP ajustou a notação pós-fixada para o teclado das calculadoras, mediante o uso de pilhas para
armazenamento dos operandos e funções específicas para o manuseio das pilhas. Assim,
denominou a lógica criada de Notação Polonesa Reversa, ou, simplesmente, RPN – mantendo a
homenagem a Lukasiewicz.

Comparando a notação algébrica convencional com a polonesa reversa, temos que para somar
235 e 121 em uma operação convencional, deve-se fazer 235 + 121 = 356.



                            235 + 121 = 356
                                   Operador              Instrução
                                 Operandos
                      Figura 6.             Operação algébrica convencional.

Em uma operação com lógica RPN, é necessário entrar antes com os operandos 235 e 121.
Apenas depois, colocaríamos o operador da adição. Para poder separar os números ou indicar
para a calculadora que o 235 e o 121 são dois números distintos e não 235121, a HP
disponibiliza a tecla [ENTER]. Assim, para somar 235 e 121 na HP será necessário pressionar
as teclas 235 [ENTER] 121 [+]. No visor aparecerá a resposta 356.


                         Notação polonesa …
                          235 121                         + 356
                                    ENTER




                                                         Operador
                                                         Instrução
                           Operandos
                     Figura 7.       Operação de soma com lógica RPN.

Pilhas de Registradores

Outra característica da HP é representada pela pilha de registradores. Embora apenas um dos
registradores da máquina seja sempre exibido e que corresponde ao visor, também
denominado registrador X, existem outros, dispostos em forma de "pilha", que permitem e



                                                                                            8
facilitam a realização de cálculos sucessivos. É como se acima do visor, a HP 12C armazenasse
outros valores.


                                         Último X
                                      Registrador T
                                      Registrador Z
                                      Registrador Y
                                      Registrador X




                       Figura 8.         Registradores X, Y, Z e T da HP 12C.

Conforme visto na figura anterior, o visor é denominado Registrador X. Além dele, existem
outros registradores, como o Y, Z e T. Quando um número é digitado na máquina, ele é
automaticamente inserido no Registrador X (visor). Ao pressionar a tecla [ENTER], o número é
duplicado, sendo seu valor copiado para o registrador Y. As operações da máquina são quase
sempre efetuadas com os registradores X e Y. Assim, sugere-se que, antes de iniciar operações
sucessivas na HP, deve-se fazer a limpeza da pilha. Para limpar a pilha, basta pressionar as
teclas [f] [REG].

A tecla [ENTER] consiste no principal mecanismo para a operação de pilhas da HP 12C. Ao
pressionar [ENTER], os registradores são "empurrados" para cima na pilha, sendo o conteúdo
do visor (registrador X) duplicado. Quando as operações são efetuadas, a calculadora opera os
registradores X e Y, mantendo o resultado no visor (registrador X).



                      TECLE [ENTER] PARA SEPARAR VALORES!
 A tecla ENTER deve ser usada apenas para separar a entrada de números distintos
                                     na HP 12C!


É importante destacar que a única ocasião em que a tecla [ENTER] deve ser pressionada é
quando se deseja dois números que estão sendo introduzidos consecutivamente, um número
imediatamente após o outro. Apenas nestas ocasiões o [ENTER] deve ser utilizado.

Os passos associados à seqüências de teclas da HP12C para a realização da soma entre 5 e 4
podem ser apresentados como a seguir.

Passo           Teclas                                        Descrição
  0            [f] [REG]           Sempre é passo inicial em qualquer operação na HP 12C.
                                   Limpamos a pilha de registradores com a função [f] [REG].
                                   Esta função será descrita mais detalhadamente a seguir.
  1               5                Digita-se o valor do primeiro operando: 5. Nota-se que o valor
                                   foi armazenado no registrador X.


                                                                                                    9
2            [ENTER]               Separa-se a entrada dos operandos 5 e 4 com a tecla
                                     [ENTER]. Nota-se que o registrador X foi duplicado sendo
                                     copiado no registrador Y.
  3                   4              Digita-se o valor do segundo operando: 4. Nota-se que o valor
                                     foi armazenado no registrador X. No registrador Y continua
                                     armazenado o valor do primeiro operando: 5.
  4                  [+]             Solicita-se a operação desejada: soma mediante o operador
                                     [+].
Final           {Visor}              Note-se que o registrador Y foi adicionado ao registrador X. No
                9,0000               visor (Registrador X) é fornecido o resultado: 9.

A evolução dos registros na pilha feitos para a soma de 5 e 4 apresentada anteriormente
poderia ser representados como apresentado a seguir.

 Registrador           Passo 1           Passo 2          Passo 3          Passo 4         Passo 5
   Último X         [f] [Reg]    0       5         0   [ENTER]      0      4         0     [+]       4
       T                         0                 0                0                0               0
       Z                         0                 0                0                0               0
       Y                         0                 0                5                5               0
   X (Visor)                     0                 5                5                4               9
        Figura 9.           Seqüência de passos e pilhas para a soma de 4 e 5 na HP 12C.

É importante ressaltar a importância da pilha na realização de cálculos seqüenciais. Por
exemplo, a operação (45+5)/(17-12) pode-se ser feita de forma simples na HP, mediante o uso
da pilha.

Passo           Teclas                                          Descrição
  0            [f] [REG]             Limpamos a pilha de registradores.
  1                 45               Digita-se o valor do primeiro operando.
  2            [ENTER]               Separa-se a entrada dos operandos.
  3                  5               Digita-se o valor do segundo operando.
  4                 [+]              Solicita-se a operação desejada. A pilha registrará a soma
                                     igual a 50.
  5               17                 Terceiro operando.
  6            [ENTER]               Separa-se a entrada dos operandos.
  7               12                 Quarto operando.
  8               [-]                Solicita-se a operação desejada. A pilha registrará a diferença
                                     igual a 5.
  9                  [÷]             Solicita-se a operação desejada. Executaremos a divisão dos
                                     números armazenados na pilha: 50 ÷ 5 = 10.
Final           {Visor}              Resultado final.
               10,0000

Na HP, em função da pilha, não é necessário o uso de parênteses. A pilha permite o acúmulo
dos cálculos parciais. Veja a seqüência de passos e registros a seguir.




                                                                                                     10

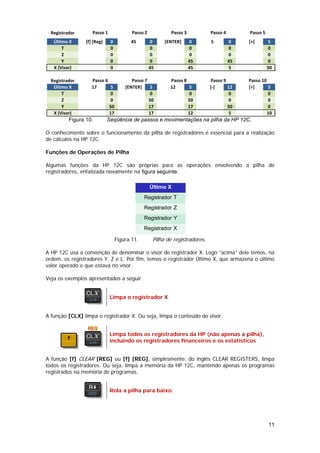

Registrador       Passo 1              Passo 2            Passo 3           Passo 4        Passo 5
   Último X      [f] [Reg]    0         45         0     [ENTER]      0       5         0    [+]       5
       T                      0                    0                  0                 0              0
       Z                      0                    0                  0                 0              0
       Y                      0                    0                  45                45             0
   X (Visor)                  0                    45                 45                5              50

  Registrador       Passo 6              Passo 7           Passo 8            Passo 9        Passo 10
   Último X         17      5         [ENTER]    5         12      5          [‐]     12     [÷]      5
       T                    0                    0                 0                  0               0
       Z                    0                    50                50                 0               0
       Y                    50                   17                17                 50              0
   X (Visor)                17                   17                12                 5               10
          Figura 10.         Seqüência de passos e movimentações na pilha da HP 12C.

O conhecimento sobre o funcionamento da pilha de registradores é essencial para a realização
de cálculos na HP 12C.

Funções de Operações de Pilha

Algumas funções da HP 12C são próprias para as operações envolvendo a pilha de
registradores, enfatizada novamente na figura seguinte.

                                                   Último X
                                               Registrador T
                                               Registrador Z
                                               Registrador Y
                                               Registrador X

                                  Figura 11.        Pilha de registradores.

A HP 12C usa a convenção de denominar o visor de registrador X. Logo “acima” dele temos, na
ordem, os registradores Y, Z e L. Por fim, temos o registrador Último X, que armazena o último
valor operado e que estava no visor.

Veja os exemplos apresentados a seguir.


                              Limpa o registrador X


A função [CLX] limpa o registrador X. Ou seja, limpa o conteúdo do visor.


                              Limpa todos os registradores da HP (não apenas a pilha),
                              incluindo os registradores financeiros e os estatísticos


A função [f] CLEAR [REG] ou [f] [REG], simplesmente, do inglês CLEAR REGISTERS, limpa
todos os registradores. Ou seja, limpa a memória da HP 12C, mantendo apenas os programas
registrados na memória de programas.


                              Rola a pilha para baixo.




                                                                                                       11

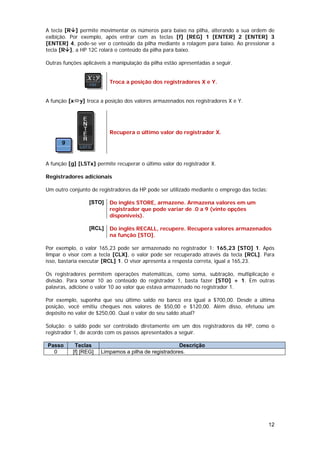

A tecla [R ] permite movimentar os números para baixo na pilha, alterando a sua ordem de
exibição. Por exemplo, após entrar com as teclas [f] [REG] 1 [ENTER] 2 [ENTER] 3
[ENTER] 4, pode-se ver o conteúdo da pilha mediante a rolagem para baixo. Ao pressionar a
tecla [R ], a HP 12C rolará o conteúdo da pilha para baixo.

Outras funções aplicáveis à manipulação da pilha estão apresentadas a seguir.


                          Troca a posição dos registradores X e Y.


A função [x   y] troca a posição dos valores armazenados nos registradores X e Y.




                          Recupera o último valor do registrador X.




A função [g] [LSTx] permite recuperar o último valor do registrador X.

Registradores adicionais

Um outro conjunto de registradores da HP pode ser utilizado mediante o emprego das teclas:

                  [STO]   Do inglês STORE, armazene. Armazena valores em um
                          registrador que pode variar de .0 a 9 (vinte opções
                          disponíveis).

                  [RCL]   Do inglês RECALL, recupere. Recupera valores armazenados
                          na função [STO].

Por exemplo, o valor 165,23 pode ser armazenado no registrador 1: 165,23 [STO] 1. Após
limpar o visor com a tecla [CLX], o valor pode ser recuperado através da tecla [RCL]. Para
isso, bastaria executar [RCL] 1. O visor apresenta a resposta correta, igual a 165,23.

Os registradores permitem operações matemáticas, como soma, subtração, multiplicação e
divisão. Para somar 10 ao conteúdo do registrador 1, basta fazer [STO] + 1. Em outras
palavras, adicione o valor 10 ao valor que estava armazenado no registrador 1.

Por exemplo, suponha que seu último saldo no banco era igual a $700,00. Desde a última
posição, você emitiu cheques nos valores de $50,00 e $120,00. Além disso, efetuou um
depósito no valor de $250,00. Qual o valor do seu saldo atual?

Solução: o saldo pode ser controlado diretamente em um dos registradores da HP, como o
registrador 1, de acordo com os passos apresentados a seguir.

Passo       Teclas                                     Descrição
  0        [f] [REG]   Limpamos a pilha de registradores.




                                                                                             12
1          700        Abastece o saldo inicial
   2        [STO] 1      Armazena o saldo (700) no registrador 1
   3       50 [CHS]      Abastece o valor da primeira movimentação: pagamento (sinal negativo)
                         com cheque no valor de $50
   4      [STO] [+] 1    Acrescentamos o valor no visor (-50) ao registrador 1 (que era 700 e passou
                         a ser 650)
   5      120 [CHS]      Fornecemos o valor da segunda movimentação: pagamento (sinal negativo)
                         com cheque no valor de $120
   6      [STO] [+] 1    Acrescentamos o valor no visor (-120) ao registrador 1 (que era 650 e
                         passou a ser 530)
   7         250         Entramos com o valor da terceira movimentação: depósito no valor de $250
   8      [STO] [+] 1    Acrescentamos o valor no visor (250) ao registrador 1 (que era 530 e
                         passou a ser 780)
   9        [RCL] 1      Recuperamos o valor armazenado no registrador 1.
 Final       {Visor}     No visor aparece o valor: 780.
           780,0000
                        Figura 12.     Usando as funções [STO] e [RCL].

Registradores Estatísticos

Um grupo de funções e recursos especiais da HP12C permite a execução de cálculos estatísticos
básicos. Para isso, é necessário entrar com os dados necessários, empregando a função [Σ+].
Caso algum valor errado tenha sido incluído, pode-se excluí-lo mediante a tecla [Σ-].
Naturalmente, antes de armazenar valores nos registradores estatísticos é necessário limpar o
conteúdo anterior mediante a função [f] [Σ].

    Função                                          Descrição
     [f] [Σ]      Limpa valores armazenados nos registradores estatísticos.
      [Σ+]        Acrescenta dados aos registradores estatísticos da HP12C.
      [Σ-]        Subtrai dados aos registradores estatísticos da HP12C.
                  Figura 13.     Operando com os registradores estatísticos.

É interessante observar que a HP12C não armazena os dados individuais, mas, sim, um
conjunto de somatórios, descrito na tabela seguinte. Dos somatórios armazenados é possível
construir as principais medidas estatísticas como a média, o desvio-padrão e o coeficiente de
correlação. Os somatórios são armazenados em registradores específicos, conforme
apresentado a seguir.

           Registrador Estatístico                             Registrador da HP
N: número de dados armazenados                                   R1: Registrador 1
ΣX: somatório de X                                               R2: Registrador 2
ΣX2: somatório de X ao quadrado                                  R3: Registrador 3
ΣY: somatório de Y                                               R4: Registrador 4
ΣY : somatório de Y ao quadrado
   2
                                                                 R5: Registrador 5
ΣXY: somatório de (X vezes Y)                                    R6: Registrador 6
                     Figura 14.    Registradores estatísticos da HP12C.

Assim, para recuperar o número de elementos incluídos nos somatórios (n) basta recuperar o
registrador 1: [RCL] 1. Para recuperar o Σ XY basta recuperar o registrador 6: [RCL] 6.

Para ilustrar, considere que as vendas de uma mercearia em uma semana de maio tenham sido
iguais a 5, 6, 3, 2 e 9. Calcule, com base nestes dados, o somatório das vendas.

Solução: basta entrar com os valores e depois solicitar o somatório. Veja os passos a seguir.




                                                                                                13

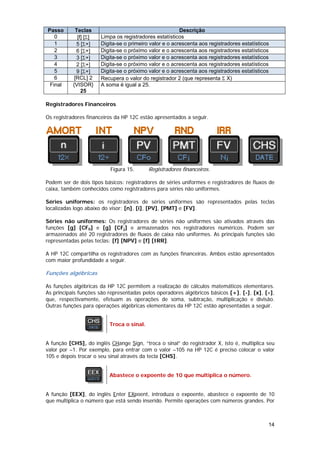

Passo       Teclas                                       Descrição
   0         [f] [Σ]   Limpa os registradores estatísticos
   1         5 [Σ+]    Digita-se o primeiro valor e o acrescenta aos registradores estatísticos
   2         6 [Σ+]    Digita-se o próximo valor e o acrescenta aos registradores estatísticos
   3         3 [Σ+]    Digita-se o próximo valor e o acrescenta aos registradores estatísticos
   4         2 [Σ+]    Digita-se o próximo valor e o acrescenta aos registradores estatísticos
   5         9 [Σ+]    Digita-se o próximo valor e o acrescenta aos registradores estatísticos
   6        [RCL] 2    Recupera o valor do registrador 2 (que representa Σ X)
 Final     {VISOR}     A soma é igual a 25.
               25

Registradores Financeiros

Os registradores financeiros da HP 12C estão apresentados a seguir.




                           Figura 15.      Registradores financeiros.

Podem ser de dois tipos básicos: registradores de séries uniformes e registradores de fluxos de
caixa, também conhecidos como registradores para séries não uniformes.

Séries uniformes: os registradores de séries uniformes são representados pelas teclas
localizadas logo abaixo do visor: [n], [i], [PV], [PMT] e [FV].

Séries não uniformes: Os registradores de séries não uniformes são ativados através das
funções [g] [CF0] e [g] [CFj] e armazenados nos registradores numéricos. Podem ser
armazenados até 20 registradores de fluxos de caixa não uniformes. As principais funções são
representadas pelas teclas: [f] [NPV] e [f] [IRR].

A HP 12C compartilha os registradores com as funções financeiras. Ambos estão apresentados
com maior profundidade a seguir.

Funções algébricas

As funções algébricas da HP 12C permitem a realização de cálculos matemáticos elementares.
As principais funções são representadas pelos operadores algébricos básicos [+], [-], [x], [÷],
que, respectivamente, efetuam as operações de soma, subtração, multiplicação e divisão.
Outras funções para operações algébricas elementares da HP 12C estão apresentadas a seguir.


                          Troca o sinal.


A função [CHS], do inglês CHange Sign, “troca o sinal” do registrador X, isto é, multiplica seu
valor por –1. Por exemplo, para entrar com o valor –105 na HP 12C é preciso colocar o valor
105 e depois trocar o seu sinal através da tecla [CHS].


                          Abastece o expoente de 10 que multiplica o número.


A função [EEX], do inglês Enter EXpoent, introduza o expoente, abastece o expoente de 10
que multiplica o número que está sendo inserido. Permite operações com números grandes. Por



                                                                                              14

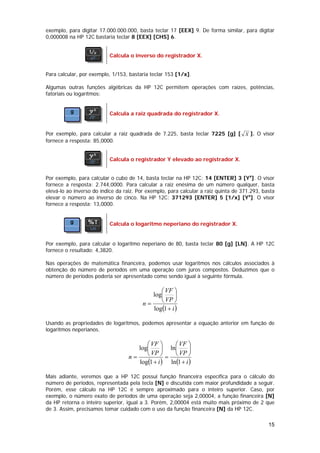

exemplo, para digitar 17.000.000.000, basta teclar 17 [EEX] 9. De forma similar, para digitar
0,000008 na HP 12C bastaria teclar 8 [EEX] [CHS] 6.


                           Calcula o inverso do registrador X.


Para calcular, por exemplo, 1/153, bastaria teclar 153 [1/x].

Algumas outras funções algébricas da HP 12C permitem operações com raízes, potências,
fatoriais ou logarítmos:


                           Calcula a raiz quadrada do registrador X.


Por exemplo, para calcular a raiz quadrada de 7.225, basta teclar 7225 [g] [ X ]. O visor
fornece a resposta: 85,0000.


                           Calcula o registrador Y elevado ao registrador X.


Por exemplo, para calcular o cubo de 14, basta teclar na HP 12C: 14 [ENTER] 3 [Yx]. O visor
fornece a resposta: 2.744,0000. Para calcular a raiz enésima de um número qualquer, basta
elevá-lo ao inverso do índice da raiz. Por exemplo, para calcular a raiz quinta de 371.293, basta
elevar o número ao inverso de cinco. Na HP 12C: 371293 [ENTER] 5 [1/x] [Yx]. O visor
fornece a resposta: 13,0000.


                           Calcula o logaritmo neperiano do registrador X.


Por exemplo, para calcular o logaritmo neperiano de 80, basta teclar 80 [g] [LN]. A HP 12C
fornece o resultado: 4,3820.

Nas operações de matemática financeira, podemos usar logaritmos nos cálculos associados à
obtenção do número de períodos em uma operação com juros compostos. Deduzimos que o
número de períodos poderia ser apresentado como sendo igual à seguinte fórmula.

                                               ⎛ VF ⎞
                                            log⎜      ⎟
                                         n=    ⎝ VP ⎠
                                            log(1 + i )

Usando as propriedades de logaritmos, podemos apresentar a equação anterior em função de
logaritmos neperianos.

                                         ⎛ VF ⎞     ⎛ VF ⎞
                                      log⎜      ⎟ ln⎜      ⎟
                                   n=    ⎝ VP ⎠ = ⎝ VP ⎠
                                      log(1 + i ) ln(1 + i )

Mais adiante, veremos que a HP 12C possui função financeira específica para o cálculo do
número de períodos, representada pela tecla [N] e discutida com maior profundidade a seguir.
Porém, esse cálculo na HP 12C é sempre aproximado para o inteiro superior. Caso, por
exemplo, o número exato de períodos de uma operação seja 2,00004, a função financeira [N]
da HP retorna o inteiro superior, igual a 3. Porém, 2,00004 está muito mais próximo de 2 que
de 3. Assim, precisamos tomar cuidado com o uso da função financeira [N] da HP 12C.

                                                                                              15

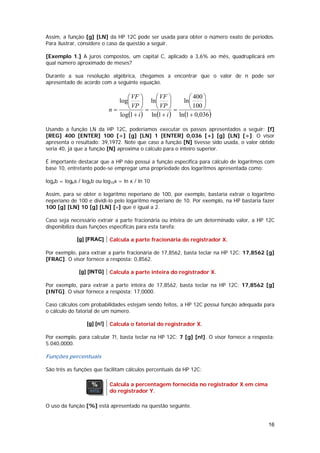

Assim, a função [g] [LN] da HP 12C pode ser usada para obter o número exato de períodos.
Para ilustrar, considere o caso da questão a seguir.

[Exemplo 1.] A juros compostos, um capital C, aplicado a 3,6% ao mês, quadruplicará em
qual número aproximado de meses?

Durante a sua resolução algébrica, chegamos a encontrar que o valor de n pode ser
apresentado de acordo com a seguinte equação.

                                   ⎛ VF ⎞     ⎛ VF ⎞         ⎛ 400 ⎞
                                log⎜      ⎟ ln⎜       ⎟   ln⎜      ⎟
                             n=    ⎝ VP ⎠ = ⎝ VP ⎠ =         ⎝ 100 ⎠
                                log(1 + i ) ln (1 + i ) ln (1 + 0,036)

Usando a função LN da HP 12C, poderíamos executar os passos apresentados a seguir: [f]
[REG] 400 [ENTER] 100 [÷] [g] [LN] 1 [ENTER] 0,036 [+] [g] [LN] [÷]. O visor
apresenta o resultado: 39,1972. Note que caso a função [N] tivesse sido usada, o valor obtido
seria 40, já que a função [N] aproxima o cálculo para o inteiro superior.

É importante destacar que a HP não possui a função específica para cálculo de logaritmos com
base 10, entretanto pode-se empregar uma propriedade dos logaritmos apresentada como:

logab = logka / logkb ou log10x = ln x / ln 10

Assim, para se obter o logaritmo neperiano de 100, por exemplo, bastaria extrair o logaritmo
neperiano de 100 e dividi-lo pelo logaritmo neperiano de 10. Por exemplo, na HP bastaria fazer
100 [g] [LN] 10 [g] [LN] [÷] que é igual a 2.

Caso seja necessário extrair a parte fracionária ou inteira de um determinado valor, a HP 12C
disponibiliza duas funções específicas para esta tarefa:

             [g] [FRAC]      Calcula a parte fracionária do registrador X.

Por exemplo, para extrair a parte fracionária de 17,8562, basta teclar na HP 12C: 17,8562 [g]
[FRAC]. O visor fornece a resposta: 0,8562.

              [g] [INTG]     Calcula a parte inteira do registrador X.

Por exemplo, para extrair a parte inteira de 17,8562, basta teclar na HP 12C: 17,8562 [g]
[INTG]. O visor fornece a resposta: 17,0000.

Caso cálculos com probabilidades estejam sendo feitos, a HP 12C possui função adequada para
o cálculo do fatorial de um número.

                  [g] [n!]   Calcula o fatorial do registrador X.

Por exemplo, para calcular 7!, basta teclar na HP 12C: 7 [g] [n!]. O visor fornece a resposta:
5.040,0000.

Funções percentuais

São três as funções que facilitam cálculos percentuais da HP 12C:

                             Calcula a percentagem fornecida no registrador X em cima
                             do registrador Y.

O uso da função [%] está apresentado na questão seguinte.


                                                                                           16

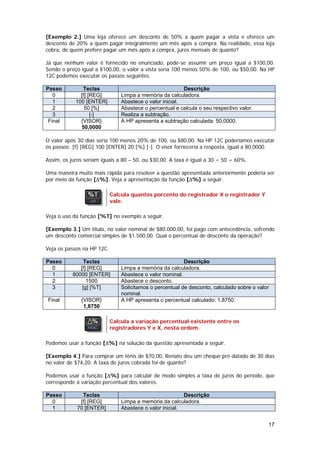

[Exemplo 2.] Uma loja oferece um desconto de 50% a quem pagar a vista e oferece um
desconto de 20% a quem pagar integralmente um mês após a compra. Na realidade, essa loja
cobra, de quem prefere pagar um mês após a compra, juros mensais de quanto?

Já que nenhum valor é fornecido no enunciado, pode-se assumir um preço igual a $100,00.
Sendo o preço igual a $100,00, o valor a vista seria 100 menos 50% de 100, ou $50,00. Na HP
12C podemos executar os passos seguintes.

Passo          Teclas                                     Descrição
   0          [f] [REG]         Limpa a memória da calculadora.
   1        100 [ENTER]         Abastece o valor inicial.
   2            50 [%]          Abastece o percentual e calcula o seu respectivo valor.
   3               [-]          Realiza a subtração.
 Final        {VISOR}           A HP apresenta a subtração calculada: 50,0000.
              50,0000

O valor após 30 dias seria 100 menos 20% de 100, ou $80,00. Na HP 12C poderíamos executar
os passos: [f] [REG] 100 [ENTER] 20 [%] [-]. O visor forneceria a resposta, igual a 80,0000.

Assim, os juros seriam iguais a 80 – 50, ou $30,00. A taxa é igual a 30 ÷ 50 = 60%.

Uma maneira muito mais rápida para resolver a questão apresentada anteriormente poderia ser
por meio da função [∆%]. Veja a apresentação da função [∆%] a seguir.

                            Calcula quantos porcento do registrador X o registrador Y
                            vale.

Veja o uso da função [%T] no exemplo a seguir.

[Exemplo 3.] Um título, no valor nominal de $80.000,00, foi pago com antecedência, sofrendo
um desconto comercial simples de $1.500,00. Qual o percentual de desconto da operação?

Veja os passos na HP 12C.

Passo           Teclas                                    Descrição
  0           [f] [REG]         Limpa a memória da calculadora.
  1        80000 [ENTER]        Abastece o valor nominal.
  2              1500           Abastece o desconto.
  3            [g] [%T]         Solicitamos o percentual de desconto, calculado sobre o valor
                                nominal.
Final         {VISOR}           A HP apresenta o percentual calculado: 1,8750.
               1,8750

                            Calcula a variação percentual existente entre os
                            registradores Y e X, nesta ordem.

Podemos usar a função [∆%] na solução da questão apresentada a seguir.

[Exemplo 4.] Para comprar um tênis de $70,00, Renato deu um cheque pré-datado de 30 dias
no valor de $74,20. A taxa de juros cobrada foi de quanto?

Podemos usar a função [∆%] para calcular de modo simples a taxa de juros do período, que
corresponde à variação percentual dos valores.

Passo         Teclas                                      Descrição
  0          [f] [REG]          Limpa a memória da calculadora.
  1         70 [ENTER]          Abastece o valor inicial.


                                                                                            17

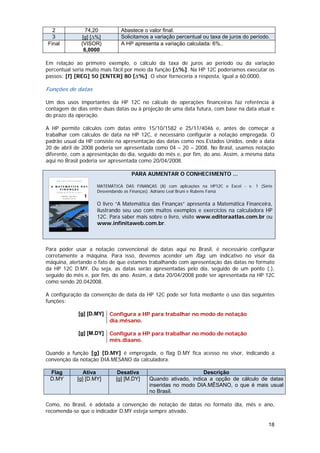

2             74,20         Abastece o valor final.
  3            [g] [∆%]       Solicitamos a variação percentual ou taxa de juros do período.
Final         {VISOR}         A HP apresenta a variação calculada: 6%..
                6,0000

Em relação ao primeiro exemplo, o cálculo da taxa de juros ao período ou da variação
percentual seria muito mais fácil por meio da função [∆%]. Na HP 12C poderíamos executar os
passos: [f] [REG] 50 [ENTER] 80 [∆%]. O visor forneceria a resposta, igual a 60,0000.

Funções de datas

Um dos usos importantes da HP 12C no cálculo de operações financeiras faz referência à
contagem de dias entre duas datas ou à projeção de uma data futura, com base na data atual e
do prazo da operação.

A HP permite cálculos com datas entre 15/10/1582 e 25/11/4046 e, antes de começar a
trabalhar com cálculos de data na HP 12C, é necessário configurar a notação empregada. O
padrão usual da HP consiste na apresentação das datas como nos Estados Unidos, onde a data
20 de abril de 2008 poderia ser apresentada como 04 – 20 – 2008. No Brasil, usamos notação
diferente, com a apresentação do dia, seguido do mês e, por fim, do ano. Assim, a mesma data
aqui no Brasil poderia ser apresentada como 20/04/2008.

                                  PARA AUMENTAR O CONHECIMENTO ...

                    MATEMÁTICA DAS FINANÇAS (A) com aplicações na HP12C e Excel - v. 1 (Série
                    Desvendando as Finanças). Adriano Leal Bruni e Rubens Famá

                    O livro “A Matemática das Finanças” apresenta a Matemática Financeira,
                    ilustrando seu uso com muitos exemplos e exercícios na calculadora HP
                    12C. Para saber mais sobre o livro, visite www.editoraatlas.com.br ou
                    www.infinitaweb.com.br.



Para poder usar a notação convencional de datas aqui no Brasil, é necessário configurar
corretamente a máquina. Para isso, devemos acender um flag, um indicativo no visor da
máquina, alertando o fato de que estamos trabalhando com apresentação das datas no formato
da HP 12C D.MY. Ou seja, as datas serão apresentadas pelo dia, seguido de um ponto (.),
seguido do mês e, por fim, do ano. Assim, a data 20/04/2008 pode ser apresentada na HP 12C
como sendo 20.042008.

A configuração da convenção de data da HP 12C pode ser feita mediante o uso das seguintes
funções:

             [g] [D.MY]   Configura a HP para trabalhar no modo de notação
                          dia.mêsano.

             [g] [M.DY]   Configura a HP para trabalhar no modo de notação
                          mês.diaano.

Quando a função [g] [D.MY] é empregada, o flag D.MY fica acesso no visor, indicando a
convenção da notação DIA.MESANO da calculadora.

 Flag          Ativa         Desativa                         Descrição
 D.MY       [g] [D.MY]      [g] [M.DY]   Quando ativado, indica a opção de cálculo de datas
                                         inseridas no modo DIA.MÊSANO, o que é mais usual
                                         no Brasil.

Como, no Brasil, é adotada a convenção de notação de datas no formato dia, mês e ano,
recomenda-se que o indicador D.MY esteja sempre ativado.

                                                                                           18
Calculando o número de dias entre duas datas

Pode-se usar a função [g] [∆DYS] para calcular o número de dias entre duas datas.


                            Calcula o número de dias corridos existentes entre as datas
                            fornecidas nos registradores Y e X.


Para ilustrar o uso do recurso, considere a questão seguinte.

[Exemplo 5.] A quantia de $10.000,00 foi aplicada a juros simples exatos do dia 12 de abril ao
dia 5 de setembro do corrente ano. Qual o número de dias na operação?

Antes de calcular, é preciso configurar a HP 12C para a notação D.MY.

Passo           Teclas                                   Descrição
  1           [g] [D.MY]        Configura a HP 12C para trabalhar com datas no formato
                                DD.MMAAAA. Ou seja, dia, seguido de ponto, seguindo do
                                mês e, por fim, do ano.

Com a HP 12C devidamente configurada, o visor mostrará o flag D.MY aceso. Após ter
configurado a calculadora, pode-se executar os passos seguintes.

Passo          Teclas                                      Descrição
  0           [f] [REG]         Limpa a memória da calculadora.
  1          12.041998          Abastece a data inicial. Note que a convenção DD.MMAAAA
                                (D.MY) foi obedecida. No caso, considerou-se o ano da prova
                                (1998). Na prática, qualquer ano poderia ser considerado.
  2          05.091998          Abastece a data final.
  3          [g] [∆DYS]         Solicitamos o cálculo do número de dias
Final         {VISOR}           A HP apresenta o número calculado de dias: 146.
              146,0000

                           Projetando uma data futura ou passada

A função [g] [DATE] permite que a HP 12C projete uma data futura ou passada, a partir de
uma data inicial.


                            Com base no registrador Y, calcula a data futura ou passada
                            acrescida do número de dias presente no registrador X.


Para ilustrar o uso do recurso, considere a questão seguinte.

[Exemplo 6.] Uma duplicata de $570,00, vencida em 04.03.86, somente foi paga 230 dias
depois. Qual a data de vencimento da operação?

Passo          Teclas                                      Descrição
  0           [f] [REG]         Limpa a memória da calculadora.
  1          04.031986          Abastece a data inicial. Note que a convenção DD.MMAAAA
              [ENTER]           (D.MY) foi obedecida.
  2               230           Abastece o intervalo de dias. Como o intervalo foi positivo, a
                                HP retornará a data após terem sido passados 230 dias.
  3          [g] [DATE]         Solicitamos a data projetada.
  4           {VISOR}           A HP apresenta a data: 20 out. 1986. Além de apresentar a
           20.10.1986 1         data futura, a HP indica o dia da semana correspondente à
                                data representado pelo código 1.



                                                                                                 19

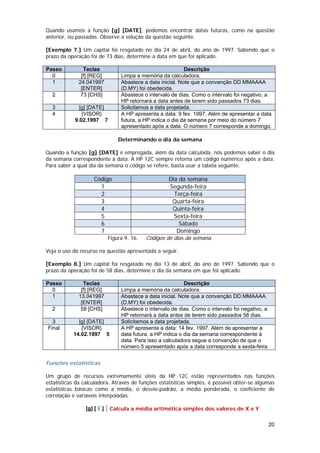

Quando usamos a função [g] [DATE], podemos encontrar datas futuras, como na questão
anterior, ou passadas. Observe a solução da questão seguinte.

[Exemplo 7.] Um capital foi resgatado no dia 24 de abril, do ano de 1997. Sabendo que o
prazo da operação foi de 73 dias, determine a data em que foi aplicado.

Passo          Teclas                                       Descrição
  0           [f] [REG]          Limpa a memória da calculadora.
  1          24.041997           Abastece a data inicial. Note que a convenção DD.MMAAAA
              [ENTER]            (D.MY) foi obedecida.
  2           73 [CHS]           Abastece o intervalo de dias. Como o intervalo foi negativo, a
                                 HP retornará a data antes de terem sido passados 73 dias.
  3           [g] [DATE]         Solicitamos a data projetada.
  4            {VISOR}           A HP apresenta a data: 9 fev. 1997. Além de apresentar a data
            9.02.1997 7          futura, a HP indica o dia da semana por meio do número 7
                                 apresentado após a data. O número 7 corresponde a domingo.

                                Determinando o dia da semana

Quando a função [g] [DATE] é empregada, além da data calculada, nós podemos saber o dia
da semana correspondente à data. A HP 12C sempre retorna um código numérico após a data.
Para saber a qual dia da semana o código se refere, basta usar a tabela seguinte.

                    Código                           Dia da semana
                      1                              Segunda-feira
                      2                                Terça-feira
                      3                               Quarta-feira
                      4                               Quinta-feira
                      5                                Sexta-feira
                      6                                  Sábado
                      7                                 Domingo
                            Figura 9. 16.   Códigos de dias da semana.

Veja o uso do recurso na questão apresentada a seguir.

[Exemplo 8.] Um capital foi resgatado no dia 13 de abril, do ano de 1997. Sabendo que o
prazo da operação foi de 58 dias, determine o dia da semana em que foi aplicado.

Passo          Teclas                                       Descrição
  0           [f] [REG]          Limpa a memória da calculadora.
  1          13.041997           Abastece a data inicial. Note que a convenção DD.MMAAAA
              [ENTER]            (D.MY) foi obedecida.
  2           58 [CHS]           Abastece o intervalo de dias. Como o intervalo foi negativo, a
                                 HP retornará a data antes de terem sido passados 58 dias.
  3          [g] [DATE]          Solicitamos a data projetada.
Final         {VISOR}            A HP apresenta a data: 14 fev. 1997. Além de apresentar a
           14.02.1997 5          data futura, a HP indica o dia da semana correspondente à
                                 data. Para isso a calculadora segue a convenção de que o
                                 número 5 apresentado após a data corresponde a sexta-feira.


Funções estatísticas

Um grupo de recursos extremamente úteis da HP 12C estão representados nas funções
estatísticas da calculadora. Através de funções estatísticas simples, é possível obter-se algumas
estatísticas básicas como a média, o desvio-padrão, a média ponderada, o coeficiente de
correlação e variáveis interpoladas.

                [g] [ x ]   Calcula a média aritmética simples dos valores de X e Y

                                                                                              20
armazenados no modo de somatório.

                 [g] [s]     Calcula o desvio padrão amostral dos valores de X e Y
                             armazenados no modo de somatório.

               [g] [ xw ]    Calcula a média ponderada dos valores de X e Y
                             armazenados no modo de somatório.

Por exemplo, as notas obtidas por um aluno nas provas de Química foram iguais a 6, 4 e 9.
Sabendo que as avaliações tinham pesos iguais a 5, 3 e 2, respectivamente, calcule a média
final do aluno na disciplina.

Solução: pode-se entrar com os dados no modo de somatório da calculadora. Sabendo-se que
os registradores 6 e 2 armazenam, respectivamente, ΣXY e ΣX e que a média ponderada pode
ser escrita como: Xw = ΣXY / ΣX, os registradores 6 e 2 podem ser empregados para a
obtenção da média ponderada. Vide o exemplo fornecido a seguir.

Passo            Teclas                                          Descrição
  0               f [Σ]              Limpa os registradores estatísticos
  1         6 [ENTER] 5 [Σ+]         Digita-se o primeiro par de dados e os acrescenta aos
                                     registradores estatísticos. Note que a nota está no registrador
                                     Y e o peso no registrador X.
   2        4 [ENTER] 3 [Σ+]         Digita-se o segundo par de dados e os acrescenta aos
                                     registradores estatísticos.
   3        9 [ENTER] 2 [Σ+]         Digita-se o terceiro par de dados e os acrescenta aos
                                     registradores estatísticos.
   4              RCL 6              Recupera o registrador 6: ΣXY
   5              RCL 2              Recupera o registrador 2: ΣX
   6                [÷]              Divide o registrador Y (ΣXY) pelo registrador X (ΣX).
 Final           {VISOR}             O visor mostra a média ponderada, igual a 6.
                  6,0000

Em outra solução, mais simples, poderia usar a função média ponderada. No passo 4 basta
recuperar a média ponderada através da função [g] [Xw].

Passo            Teclas                                         Descrição
  0               f [Σ]             Limpa os registradores estatísticos
  1         6 [ENTER] 5 [Σ+]        Digita-se o primeiro par de dados e os acrescenta aos
                                    registradores estatísticos. Note que a nota está no registrador
                                    Y e o peso no registrador X.
   2        4 [ENTER] 3 [Σ+]        Digita-se o segundo par de dados e os acrescenta aos
                                    registradores estatísticos.
   3        9 [ENTER] 2 [Σ+]        Digita-se o terceiro par de dados e os acrescenta aos
                                    registradores estatísticos.
   4              [g] [Xw]          Solicita o cálculo da média ponderada.
 Final           {VISOR}            O visor mostra a média ponderada, igual a 6.
                  6,0000

Funções de programação

Um recurso útil da calculadora HP 12C em determinadas situações consiste na possibilidade de
programar a máquina. Existem várias funções e recursos de programação, como:

                  [R/S]      Do inglês RUN/STOP, solicita ou interrompe a execução de
                             um programa.

               [f] [P/R]     Do inglês PROGRAM/RUN, colocada a calculadora no modo
                             de programação (PROGRAM) ou de execução (RUN);



                                                                                             21

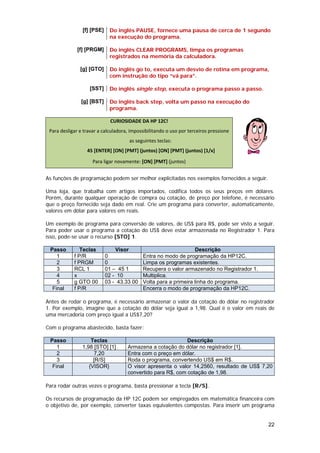

[f] [PSE]    Do inglês PAUSE, fornece uma pausa de cerca de 1 segundo
                             na execução do programa.

              [f] [PRGM]     Do inglês CLEAR PROGRAMS, limpa os programas
                             registrados na memória da calculadora.

               [g] [GTO]     Do inglês go to, executa um desvio de rotina em programa,
                             com instrução do tipo “vá para”.

                    [SST]    Do inglês single step, executa o programa passo a passo.

                [g] [BST]    Do inglês back step, volta um passo na execução do
                             programa.

                              CURIOSIDADE DA HP 12C!
 Para desligar e travar a calculadora, impossibilitando o uso por terceiros pressione
                                      as seguintes teclas:
                   45 [ENTER] [ON] [PMT] (juntos) [ON] [PMT] (juntos) [1/x]
                     Para ligar novamente: [ON] [PMT] (juntos)


As funções de programação podem ser melhor explicitadas nos exemplos fornecidos a seguir.

Uma loja, que trabalha com artigos importados, codifica todos os seus preços em dólares.
Porém, durante qualquer operação de compra ou cotação, de preço por telefone, é necessário
que o preço fornecido seja dado em real. Crie um programa para converter, automaticamente,
valores em dólar para valores em reais.

Um exemplo de programa para conversão de valores, de US$ para R$, pode ser visto a seguir.
Para poder usar o programa a cotação do US$ deve estar armazenada no Registrador 1. Para
isso, pode-se usar o recurso [STO] 1.

 Passo         Teclas           Visor                              Descrição
    1       f P/R           0                Entra no modo de programação da HP12C.
    2       f PRGM          0                Limpa os programas existentes.
    3       RCL 1           01 – 45 1        Recupera o valor armazenado no Registrador 1.
    4       x               02 - 10          Multiplica.
    5       g GTO 00        03 - 43.33 00    Volta para a primeira linha do programa.
  Final     f P/R                            Encerra o modo de programação da HP12C.

Antes de rodar o programa, é necessário armazenar o valor da cotação do dólar no registrador
1. Por exemplo, imagine que a cotação do dólar seja igual a 1,98. Qual é o valor em reais de
uma mercadoria com preço igual a US$7,20?

Com o programa abastecido, basta fazer:

 Passo              Teclas                                   Descrição
    1           1,98 [STO] [1]       Armazena a cotação do dólar no registrador [1].
    2                7,20            Entra com o preço em dólar.
    3                [R/S]           Roda o programa, convertendo US$ em R$.
  Final            {VISOR}           O visor apresenta o valor 14,2560, resultado de US$ 7,20
                                     convertido para R$, com cotação de 1,98.

Para rodar outras vezes o programa, basta pressionar a tecla [R/S].

Os recursos de programação da HP 12C podem ser empregados em matemática financeira com
o objetivo de, por exemplo, converter taxas equivalentes compostas. Para inserir um programa


                                                                                             22

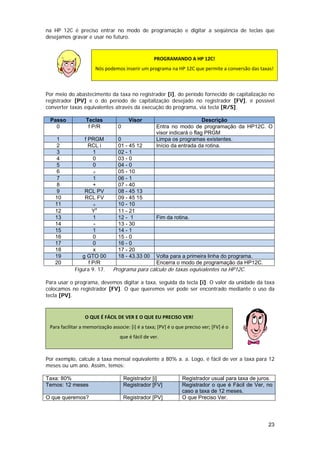

na HP 12C é preciso entrar no modo de programação e digitar a seqüência de teclas que
desejamos gravar e usar no futuro.



                                                      PROGRAMANDO A HP 12C!
                           Nós podemos inserir um programa na HP 12C que permite a conversão das taxas!


Por meio do abastecimento da taxa no registrador [i], do período fornecido de capitalização no
registrador [PV] e o do período de capitalização desejado no registrador [FV], é possível
converter taxas equivalentes através da execução do programa, via tecla [R/S].

    Passo              Teclas              Visor                            Descrição
      0                 f P/R        0                 Entra no modo de programação da HP12C. O
                                                       visor indicará o flag PRGM
      1             f PRGM           0                 Limpa os programas existentes.
      2               RCL i          01 - 45 12        Início da entrada da rotina.
      3                 1            02 - 1
      4                 0            03 - 0
      5                 0            04 - 0
      6                 ÷            05 - 10
      7                 1            06 - 1
      8                 +            07 - 40
      9             RCL PV           08 - 45 13
      10            RCL FV           09 - 45 15
      11                ÷            10 - 10
      12                Yx           11 - 21
      13                1            12 - 1            Fim da rotina.
      14                 -           13 - 30
      15                1            14 - 1
      16                0            15 - 0
      17                0            16 - 0
      18                x            17 - 20
      19           g GTO 00          18 - 43.33 00     Volta para a primeira linha do programa.
      20              f P/R                            Encerra o modo de programação da HP12C.
                Figura 9. 17.     Programa para cálculo de taxas equivalentes na HP12C.

Para usar o programa, devemos digitar a taxa, seguida da tecla [i]. O valor da unidade da taxa
colocamos no registrador [FV]. O que queremos ver pode ser encontrado mediante o uso da
tecla [PV].



                       O QUE É FÁCIL DE VER E O QUE EU PRECISO VER!
    Para facilitar a memorização associe: [i] é a taxa; [PV] é o que preciso ver; [FV] é o
                                     que é fácil de ver.


Por exemplo, calcule a taxa mensal equivalente a 80% a. a. Logo, é fácil de ver a taxa para 12
meses ou um ano. Assim, temos:

Taxa: 80%                                Registrador [i]            Registrador usual para taxa de juros.
Temos: 12 meses                          Registrador [FV]           Registrador o que é Fácil de Ver, no
                                                                    caso a taxa de 12 meses.
O que queremos?                          Registrador [PV]           O que Preciso Ver.




                                                                                                       23
Com o programa anterior digitado na HP12C basta fazer 80 [i] 1 [PV] 12 [FV] [R/S]. A
resposta é 5,02% a.m.

O programa também poderia ser usado em outras situações onde o cálculo de uma taxa
equivalente fosse necessário. Veja o exemplo a seguir.

[Exemplo 9.] Obter a taxa de juros anual equivalente à taxa mensal de 5%, a juros
compostos, em porcentagem e com aproximação de uma casa decimal.

Temos que a taxa de 1 mês é fácil de ver (1 [FV]) e igual a 5% (5 [i]). Precisamos ver a taxa
de 12 meses (12 [PV]). Assim, na HP 12C, após o programa ter sido inserido, temos: 1 [FV] 5
[i] 12 [PV]. O visor mostra a resposta: 79,59%.


                                      PARA USAR TEM QUE ABASTECER ANTES!
                     Lembre‐se que para usar o programa é preciso inseri‐lo na sua HP 12C antes do
                                                       seu uso!


Códigos de erro

Eventualmente, na operação da HP 12C pode ocorrer alguma falha, resultando em um
procedimento incorreto, muitas vezes indicado por uma mensagem de erro. As principais
mensagens de erro da calculadora podem ser vistas na Figura 18.

 Erro     Descrição
Error 0    Erro em operações matemáticas. Exemplos: divisão de número por zero, raiz
          quadrada de número negativo, logaritmo de número menor ou igual a zero, fatorial
          de número não inteiro.
Error 1    Ultrapassagem da capacidade de armazenamento e processamento da máquina: a
          magnitude do resultado é igual ou superior a 10100. Por exemplo, fatorial de 73.
          Note que a mensagem de erro não aparece: apenas uma série de noves aparece
          no visor.
Error 2    Operações estatísticas com erro. Por exemplo, média com n igual a 0.
Error 3    Erro no cálculo da taxa interna de retorno (IRR). Neste caso, a mensagem informa
          que o cálculo é complexo, podendo envolver múltiplas respostas e não poderá
          prosseguir, a menos que você forneça uma estimativa para a taxa interna de
          retorno (IRR)
Error 4    Erro em operações com a memória da calculadora. Por exemplo: tentativa de
          introdução de mais de 99 linhas de programação; tentativa de desvio (GTO) para
          uma linha inexistente em um programa; tentativa de operação com os registradores
          de armazenamento (R5 a R9 ou R.0 a R.9); tentativa de utilização de um
          registrador ocupado com linha de programação.
Error 5    Erro em operações com juros compostos. Provavelmente, algum valor foi colocado
          com o sinal errado (todos os valores têm o mesmo sinal), ou os valores de i, PV e
          PF são tais, que não existe solução para n.
Error 6    Problemas com o uso dos registradores de armazenamento. O registrador de
          armazenamento especificado não existe, ou foi convertido em linha de
          programação. O número de fluxos de caixa inseridos foi superior a 20.
Error 7    Problemas no cálculo da taxa interna de retorno (IRR). Não houve troca de sinal no
          fluxo de caixa.
Error 8    Problemas com o calendário. Pode ser decorrente do emprego de data
          inapropriada ou em formato impróprio; tentativa de adição de dias além da
          capacidade da máquina.
Error 9    Problemas no auto-teste. Ou o circuito da calculadora não está funcionando
          corretamente, ou algum procedimento no auto-teste apresentou falhas.
                          Figura 18.      Códigos de erro da HP12C.

Usando as funções financeiras da HP 12C


                                                                                                 24
A seguir serão apresentadas as principais funções financeiras da HP12C. As funções financeiras
mais usuais situam-se logo abaixo do visor da HP 12C, conforme apresenta a figura seguinte.




                         Figura 19.        Funções financeiras da HP 12C.

Funções financeiras para dois capitais ou séries uniformes:


                            Calcula ou abastece o número de períodos.



                            Calcula ou abastece a taxa de juros



                            Calcula ou abastece o valor presente


                            Calcula ou abastece a prestação. Caso seja usada, é preciso
                            configurar a máquina com o uso das funções [g] [END] no
                            caso de séries uniformes postecipadas, sem entrada, ou [g]
                            [BEG], com séries antecipadas, com entrada.


                            Calcula ou abastece o valor futuro


Funções financeiras para séries não uniformes:

                            Do inglês Cash Flow 0, armazena o fluxo de caixa na data
                            zero.


                            Do inglês Cash Flow j, armazena o fluxo de caixa na data j
                            (j entre 1 e 20).


                            Armazena o número de fluxos de caixa repetidos.



                            Do inglês Net Present Value, calcula o valor presente líquido
                            de um fluxo de caixa não uniforme.


                            Do inglês Internal Rate of Return, calcula a taxa interna de
                            retorno de um fluxo de caixa não uniforme.



                         USE A CONVENÇÃO DOS SINAIS!
  A HP 12C requer o uso da convenção dos sinais! Se saiu do bolso, sinal negativo.
                         Se entrou no bolso, sinal positivo!


Além das funções financeiras propriamente ditas, é preciso destacar a importância da função
para troca de sinais, a função [CHS], que troca o sinal do número. Assim, quando abastecemos

                                                                                           25
o valor presente de uma operação de aplicação de $5.000,00, devemos lembrar a convenção
dos sinais apresentada no capítulo 1 do livro que diz que quando consideramos uma saída de
recursos devemos usar o sinal negativo. Assim, para abastecer o valor -5000 na HP 12C
devemos fazer: 5000 [CHS] [PV].

Outras funções simples também ajudam a executar operações financeiras, como as funções [g]
[12x] e [g] [12÷].


                          Divide o valor por 12.




                          Multiplica o valor por 12.


As funções [g] [12x] e [g] [12÷] podem ser empregadas rotineiramente na conversão de
períodos anuais em mensais ou vice-versa. Nas operações com juros simples e taxas
proporcionais, podem ser também empregadas na conversão de taxas.

Por exemplo, uma questão pode apresentar que uma operação foi feita por 36 meses mas o
enunciado solicita a taxa anual. Para converter 36 meses em um ano de forma rápida na HP
12C, bastaria executarmos 36 [g] [12÷]. Caso o enunciado falasse em 1,5 ano, mas
solicitasse a taxa mensal, poderíamos converter o prazo para meses, executando 1,5 [g]
[12x].

Em outros casos poderíamos desejar obter a taxa simples anual proporcional a 6% a. m. Na HP
12C, bastaria fazer 6 [g] [12x]. Caso fosse preciso obter a taxa simples mensal proporcional a
104% ao ano, bastaria executar 104 [g] [12÷].


                     FUNÇÕES FINANCEIRAS E PERÍODOS INTEIROS


Quando apenas períodos inteiros são considerados, o cálculo é muito simples na HP 12C. Caso
uma operação com dois capitais esteja sendo analisada, fornecemos três parâmetros e
solicitamos o quarto. Por exemplo, podemos fornecer o valor presente, o número de períodos e
taxa. Em seguida solicitamos o valor futuro. Outro exemplo, fornecemos o valor presente, o
valor futuro e taxa. Em seguida, pedimos o número de períodos.

Quando realizamos cálculos financeiros na HP 12C precisamos estar atentos e respeitar a
convenção dos sinais. Desembolsos de caixa devem ser considerados, sempre, com o sinal
negativo. Entradas com o sinal positivo. Caso a convenção não seja seguida, a HP poderá
apresentar a mensagem “ERROR 5”, indicando que, possivelmente, existiu o erro na colocação
dos sinais.

Outra dica importante faz referência ao uso da tecla com o objetivo de recuperar um dos
valores armazenados. Caso tenhamos armazenado a taxa e o prazo e, momentos depois,
precisássemos recuperar o valor do prazo, bastaria teclar [RCL] [N]. A HP fornece
rapidamente o valor contido na memória correspondente ao prazo.

[Exemplo 10.] O montante produzido por $10.000,00, aplicados em regime de juro composto
à taxa de 4% ao mês, durante 2 meses, é de quanto?

Passo          Teclas                                  Descrição
  0           [f] [REG]       Limpa a memória da calculadora.
  1       10000 [CHS] [PV]    Abastece o valor presente. Note a importância de respeitar a
                              convenção dos sinais. Como aplicamos $10.000,00, logo
                              tiramos do bolso $10.000,00. É preciso usar a convenção do


                                                                                             26
sinal negativo.
  2             4 [i]        Abastece a taxa. Note que a HP 12C já entende que a taxa é
                             abastecida em termos percentuais. Sendo a taxa de 4% ao
                             período, não é preciso colocá-la na forma 0,04. Podemos
                             colocá-la como sendo igual a 4.
  3            2 [N]         Abastece o número de períodos. Lembre que na matemática
                             financeira, a taxa e o número de períodos precisam estar em
                             uma mesma base. Logo, sendo a taxa mensal, N deve ser
                             apresentado em número de meses.
  4             [FV]         Solicita o valor futuro.
Final         {VISOR}        O visor da HP indica o valor futuro calculado, igual a
            10.816,0000      10.816,00. Note que o valor foi positivo, indicado uma entrada
                             de caixa futura, conseqüência da aplicação de $10.000,00 feita
                             originalmente.

[Exemplo 11.] Numa financeira, os juros são capitalizados trimestralmente. Quanto renderá
de juros, ali, um capital de $145.000,00 em um ano, a uma taxa de 40% ao trimestre?

Passo         Teclas                                     Descrição
  0          [f] [REG]       Limpa a memória da calculadora.
  1      145000 [CHS] [PV]   Abastece o valor presente. Note a importância de respeitar a
                             convenção dos sinais. Como aplicamos $10.000,00, logo
                             tiramos do bolso $10.000,00. É preciso usar a convenção do
                             sinal negativo.
  2            40 [i]        Abastece a taxa. Note que a HP 12C já entende que a taxa é
                             abastecida em termos percentuais. Sendo a taxa de 4% ao
                             período, não é preciso colocá-la na forma 0,04. Podemos
                             colocá-la como sendo igual a 4.
  3            4 [N]         Abastece o número de períodos. Lembre que na matemática
                             financeira, a taxa e o número de períodos precisam estar em
                             uma mesma base. Logo, sendo a taxa trimestral, N deve ser
                             apresentado em número de trimestres. Em um ano, temos
                             quatro trimestres.
  4             [FV]         Solicita o valor futuro.
  5           {VISOR}        O visor da HP indica o valor futuro calculado, igual a
                             557.032,00.
  6          [RCL] [PV]      Solicitamos o valor presente que havia sido abastecido.
  7           {VISOR}        O visor da HP indica o valor presente abastecido, igual a -
                             145.000,00.
  8             [+]          Somamos valores presente negativo e futuro positivo, com o
                             objetivo de calcular os juros desejados pelo enunciado da
                             questão.
Final        {VISOR}         O visor da HP indica os juros calculados, iguais a 412.032,00.
           412.032,0000

[Exemplo 12.] Uma pessoa tem um compromisso no valor de $900.000,00 a ser saldado
dentro de 6 meses. A maior taxa de juros mensal por remuneração de aplicação de capital que
conseguiu foi de 7% ao mês, no regime de juros compostos. Para garantir o pagamento do
compromisso na data marcada, qual a quantia mínima que deverá aplicar hoje?

Passo         Teclas                                   Descrição
  0          [f] [REG]       Limpa a memória da calculadora.
  1         900000 [FV]      Abastece o valor futuro. Note a importância de respeitar a
                             convenção dos sinais. Como precisaremos receber
                             $900.000,00, logo colocaremos no bolso $900.000,00. É
                             preciso usar a convenção do sinal positivo.
  2             7 [i]        Abastece a taxa. Note que a HP 12C já entende que a taxa é
                             abastecida em termos percentuais. Sendo a taxa de 7% ao
                             período, não é preciso colocá-la na forma 0,07. Podemos
                             colocá-la como sendo igual a 7.
  3            6 [N]         Abastece o número de períodos. Lembre que na matemática

                                                                                          27
financeira, a taxa e o número de períodos precisam estar em
                                 uma mesma base. Logo, sendo a taxa mensal, N deve ser
                                 apresentado em número de meses.
  4             [PV]             Solicita o valor presente.
Final         {VISOR}            O visor da HP indica o valor presente calculado, igual a -
            599.708,0000         599.708,00. Note que o valor foi negativo, indicado uma saída
                                 de caixa presente, conseqüência da necessidade do resgate
                                 futuro.

[Exemplo 13.] Uma pessoa recebe uma proposta de investimento hoje, quando uma quantia
de $200,00 fará com que, no final do segundo ano, o valor do montante seja de $242,00. No
regime de juros compostos, a taxa de rentabilidade anual desse investimento é de quanto?

Passo          Teclas                                      Descrição
   0          [f] [REG]          Limpa a memória da calculadora.
   1       200 [CHS] [PV]        Abastece o valor presente.
   2             2 [N]           Abastece o número de períodos.
   3           242 [N]           Abastece o valor futuro.
   4               [i]           Solicita a taxa de juros.
 Final        {VISOR}            O visor da HP indica a taxa calculada: 10. Note que a unidade
              10,0000            da taxa esta em porcento, ao período do valor abastecido em
                                 [N]. Como [N] está em número de anos, a taxa é 10% a. a.

A taxa apresentada pela HP 12C sempre estará na unidade de N. Assim, caso seja preciso obter
uma taxa mensal, N deve ser apresentado em número de meses. Caso seja preciso uma taxa
anual, N deve ser apresentada em número de anos e assim por diante.


                           CUIDADO COM O ERROR 5!
   As funções financeiras da HP 12C demandam o uso correto da convenção dos
 sinais. Quando o dinheiro sai do bolso, use sinal negativo. Quando entra dinheiro
 no bolso, use sinal positivo. Caso apareça a mensagem ERROR 5, o uso do sinal foi
                                    esquecido!


Observe a solução da questão seguinte.

[Exemplo 14.] Uma pessoa recebe uma proposta de investimento hoje, quando uma quantia
de $200,00 fará com que, no final do segundo ano, o valor do montante seja de $242,00. No
regime de juros compostos, a taxa de rentabilidade mensal desse investimento é igual a
quanto?

Note que o enunciado pede a taxa mensal. Assim, precisamos considerar um número de
períodos em meses. No caso, dois anos são iguais a 24 meses. Assim, N = 24.

Passo          Teclas                                      Descrição
   0          [f] [REG]          Limpa a memória da calculadora.
   1       200 [CHS] [PV]        Abastece o valor presente.
   2            24 [N]           Abastece o número de períodos em meses.
   3          242 [FV]           Abastece o valor futuro.
   4               [i]           Solicita a taxa de juros.
 Final        {VISOR}            O visor da HP indica a taxa calculada: 0,7974. Note que a
               0,7974            unidade da taxa esta em porcento, ao período do valor
                                 abastecido em [N]. Como [N] está em número de meses, a
                                 taxa é 0,7974% a. m.


                   CUIDADO NO CÁLCULO DO NÚMERO DE PERÍODOS!!!


                                                                                             28
Quando usamos a HP 12C para calcular o número de períodos de uma operação, devemos
tomar cuidado com o valor retornado para N. O algoritmo empregado pela HP 12C calcula N
tanto em operações com dois capitais como em séries uniformes.

O resultado apresentado no cálculo de N sempre é aproximado para o inteiro superior. Assim,
caso o valor calculado algebricamente para N seja igual a 2,001, a HP aproximará o cálculo,
fornecendo o número 3 como resposta. Logo, precisamos tomar cuidado ao calcular N com a
HP 12C.

                                           NÚMERO APROXIMADO DE PERÍODOS!
                          A HP 12C aproxima o cálculo do número de períodos para o inteiro superior!

                                               Cuidado ao calcular N na HP 12C!


Veja a solução algébrica e na HP 12C da questão apresentada a seguir.

[Exemplo 15.] A juros compostos, um capital C, aplicado a 3,6% ao mês, quadruplicará em
qual número aproximado de meses?

Em uma solução algébrica anteriormente apresentada e que ilustrou o cálculo com a função [g]
[LN] da HP 12C, aplicando a fórmula temos que n = 39,1966. Aproximadamente 39 meses.


                                         É MAIS FÁCIL TRABALHAR COM NÚMEROS!
                                           Quando nada é dito, assuma o valor 100!


Para usar a HP 12C, podemos assumir um valor presente igual a 100. Seu quádruplo será 400.
Caso a questão fosse resolvida na HP 12C, teríamos os passos a seguir.

Passo             Teclas                                    Descrição
   0             [f] [REG]        Limpa a memória da calculadora.
   1          100 [CHS] [PV]      Abastece o valor presente.
   2                3,6 [i]       Abastece a taxa mensal.
   3             400 [FV]         Abastece o valor futuro.
   4                  [N]         Solicita o número de períodos.
 Final           {VISOR}          O visor da HP indica o número aproximado de períodos, igual
                 40,0000          a 40. É preciso sempre tomar cuidado com o cálculo de [N] na
                                  HP, já que seu valor será aproximado para o inteiro superior.


                     FUNÇÕES FINANCEIRAS E PERÍODOS FRACIONÁRIOS


Quando existem períodos fracionários, a HP 12C permite cálculos na convenção exponencial,
sempre considerando juros compostos nas partes inteira ou fracionária de N, ou cálculos na
convenção linear, com juros compostos na parte inteira de N, mas juros simples na parte
fracionária de N.

Originalmente6, cálculos envolvendo o regime de capitalização composta em períodos
fracionários são relativamente trabalhosos. Para simplificar as operações, nestes casos,
costumava-se empregar a denominada convenção linear.




6
    Lembre-se que a HP 12C foi lançada em 1981!

                                                                                                    29
De acordo com a convenção linear, existe a incidência de juros compostos durante os períodos
inteiros de capitalização, sendo que, posteriormente, existe a incidência de juros simples
durante os períodos fracionários de capitalização.

                                        PARA AUMENTAR O CONHECIMENTO ...

                         MATEMÁTICA FINANCEIRA COM HP12C E EXCEL. Adriano Leal Bruni e Rubens Famá

                         O bom uso da Matemática Financeira requer o domínio de conceitos e
                         operações fundamentais de álgebra. O livro “Matemática Financeira com
                         HP12C e Excel” revisa todos os principais conceitos de matemática básica
                         necessários em Finanças, trazendo mais de 1000 exercícios ao longo do
                         livro, incluindo muitas questões de concursos públicos. Para saber mais
                         sobre       o     livro,   visite    www.editoraatlas.com.br         ou
                         www.infinitaweb.com.br.



Matematicamente, o valor futuro no regime de capitalização composta, com convenção linear
pode ser apresentado pela equação seguinte:

                m ⎛      r⎞
VF = VP.(1 + i ) .⎜1 + i. ⎟
                  ⎝      s⎠
Onde:

VF = Valor Futuro
VP = Valor Presente
i = taxa de juros da operação
m = número de períodos inteiros de capitalização
r/s = período fracionário de capitalização

Note que m + r/s é igual a n (número de períodos de capitalização)

Pela convenção exponencial, sempre são aplicados juros compostos, mesmo nos períodos
fracionários de capitalização. Assim, prevalece a fórmula padrão de juros compostos:
VF = VP (1 + i ) .
                  n



                              LINEAR OU EXPONENCIAL?
    Questões de concursos proíbem o uso de calculadoras e costumam cobrar cálculos
     na convenção linear. Porém, na prática no Brasil, quase todas as operações são
        feitas na convenção exponencial. Logo, cuidado ao configurar sua HP 12C!


A HP 12C permite operações com juros compostos nas duas convenções. Para usá-las
corretamente, existe a necessidade do uso de dois indicadores (apresentados como flags)
fundamentais nos cálculos que envolvem matemática financeira na HP12C, apresentados na
figura seguinte.




                                                                                                     30
Flag        Ativa            Desativa                         Descrição
   C       [STO] [EEX]       [STO] [EEX]   Quando ativado indica a opção de cálculo de juros
                                           Compostos nas parcelas fracionárias de períodos não
                                           inteiros. Quando não ativado, indica que nas parcelas
                                           fracionárias de períodos não inteiros o cálculo no
                                           regime de juros compostos ocorrerá mediante juros
                                           simples! Ou seja, com o flag desativado estaremos
                                           usando a convenção linear, apresentada no capítulo 4
                                           do livro.
                             Figura 20.      A Calculadora HP 12C.

Observe o uso da convenção linear na solução da questão apresenta a seguir.

[Exemplo 16.] Uma pessoa aplicou $10.000,00 a juros compostos de 18% ao ano, pelo prazo
de dois anos e três meses. Admitindo-se a convenção linear, o montante da aplicação ao final
do prazo era igual a quanto?

                                                               ⎛     r⎞
Usando a equação da convenção linear: VF = VP.(1 + i ) .⎜1 + i. ⎟ . Substituindo os valores
                                                           m

                                                               ⎝     s⎠
                                       ⎛         3⎞
tem-se que: VF = 10000.(1 + 0,18) .⎜1 + 0,18.      ⎟ = $14.550,58.
                                   2

                                       ⎝        12 ⎠

Usando a HP 12C, temos os passos apresentados a seguir. Em um primeiro momento é preciso
conferir se o flag C está apagado. Caso não esteja, é preciso apagá-lo, configurando a HP para
operar na convenção linear.

Passo         Teclas                                    Descrição
  1         [STO] [EEX]        Caso o flag C esteja aceso, é preciso apagá-lo.

Após o flag C ter sido apagado, podemos executar os passos apresentados a seguir.

Passo          Teclas                                     Descrição
  0           [f] [REG]        Limpa a memória da calculadora.
  1       10000 [CHS] [PV]     Abastece o valor presente.
  2              18 [i]        Abastece a taxa anual.
  3            2,25 [N]        Abastece o prazo. Note que dois anos e três meses são iguais
                               a 2,25 anos.
  4             [FV]           Solicita o valor futuro
Final         {VISOR}          O visor da HP indica o valor futuro calculado na convenção
            14.550,5800        linear, com juros simples na parte fracionária do período:
                               14.550,58.

Veja o outro exemplo apresentado a seguir.

[Exemplo 17.] Qual o capital que, em 10 meses e 25 dias, a juros compostos de 9% a. m.
calculados pela convenção linear, resultaria no montante de $235.506,45?

Passo          Teclas                                     Descrição
  0           [f] [REG]        Limpa a memória da calculadora.
  1        235506,45 [FV]      Abastece o valor futuro.
  2               9 [i]        Abastece a taxa mensal.
  3        10,833333 [N]       Abastece o prazo. Note que 10 meses e 25 dias são iguais a
                               10,833333 meses.
  4             [PV]           Solicita o valor presente.
Final         {VISOR}          O visor da HP indica o valor presente calculado na convenção
            92.539,9717        linear, com juros simples na parte fracionária do período:
                               $92.539,97.



                                                                                           31
CALCULANDO JUROS SIMPLES NA HP 12C


A calculadora HP 12C permite cálculos com juros simples na parte fracionária de N, caso a
convenção linear esteja ativada e o flag C desativado. Caso o usuário deseje trabalhar com
juros simples na HP 12C, é preciso obrigatoriamente estar com o flag C apagado no visor e
entrar com o N fracionário.



                  EU NUNCA USO JUROS SIMPLES NA HP 12C!
   Eu acho muito estranho o uso de juros simples na HP 12C! Recomendo nunca
                                     usar!


Veja o cálculo com juros simples nas questões apresentadas a seguir.

[Exemplo 18.] O valor $50.000,00 aplicados a juros simples, à taxa de 8% ao mês durante 48
dias, produz o montante de quanto?

Em um primeiro momento é preciso conferir se o flag C está apagado. Caso não esteja, é
preciso apagá-lo, configurando a HP para operar na convenção linear.

Passo         Teclas                                     Descrição
  1         [STO] [EEX]         Caso o flag C esteja aceso, é preciso apagá-lo.

Em um segundo momento, é preciso lembrar que o N abastecido precisa ser obrigatoriamente
menor que 1.

O enunciado fala em taxa de 8% ao mês, com prazo de 48 dias. Para poder usar a HP
executando cálculos com juros simples, deveríamos usar um N fracionário. Poderíamos usar o N
em anos (48/360) e a taxa também em base anual, em % a.a. Ou seja, taxa igual a 96% a.a.
(8% x 12).

Passo          Teclas                                      Descrição
  0           [f] [REG]         Limpa a memória da calculadora.
  1       50000 [CHS] [PV]      Abastece o valor presente.
  2      8 [ENTER] 12 [X] [i]   Abastece a taxa anual. Poderíamos usar na conversão a
                                função [g] [12x].
  3      48 [ENTER] 360 [/]     Abastece o prazo. Note que foi preciso converter o prazo para
                 [N]            número de anos de modo a ter um N fracionário.
  4             [FV]            Solicita o valor futuro
Final         {VISOR}           O visor da HP indica o valor futuro calculado na convenção
            56.400,0000         linear, com juros simples na parte fracionária do período.
                                Como o N foi fracionário, todos os cálculos foram feitos a juros
                                simples. O valor encontrado é igual a $56.400,00.

Veja o outro exemplo apresentado a seguir.

[Exemplo 19.] Uma dívida de $20.142,00 foi paga com um atraso de três dias. Se cobrados
juros simples de 1% ao dia por dia de atraso, o montante pago foi de quanto?

É preciso lembrar que o N abastecido precisa ser obrigatoriamente menor que 1 e que a
máquina deve estar configurada na convenção linear, com o flag C desativado.

O enunciado fala em taxa de 1% ao dia, com prazo de 3 dias. Para poder usar a HP executando
cálculos com juros simples, deveríamos usar um N fracionário. Poderíamos usar o N em meses


                                                                                                  32
(3/30) e a taxa também em base mensal, em % a. m. Ou seja, taxa igual a 30% a. m. (1% x
30).

Passo             Teclas                                      Descrição
  0              [f] [REG]         Limpa a memória da calculadora.
  1          20142 [CHS] [PV]      Abastece o valor presente.
  2         1 [ENTER] 30 [X] [i]   Abastece a taxa mensal.
  3         3 [ENTER] 30 [/] [N]   Abastece o prazo. Note que foi preciso converter o prazo para
                                   número de meses de modo a ter um N fracionário.
      4            [FV]            Solicita o valor futuro
    Final        {VISOR}           O visor da HP indica o valor futuro calculado na convenção
               20.746,2600         linear, com juros simples na parte fracionária do período.
                                   Como o N foi fracionário, todos os cálculos foram feitos a juros
                                   simples. O valor encontrado é igual a $20.746,26.


                               ANO CIVIL E COMERCIAL NA HP 12C


Uma outra alternativa para o cálculo com juros simples na HP 12C pode ser apresentado por
meio da função [f] [INT], que possibilita obter os juros simples, a partir do valor presente, do
prazo em dias e da taxa anual da operação.

É preciso tomar muito cuidado com a função. Em matemática financeira sempre usamos a taxa
na mesma base do prazo. Assim, se a taxa é mensal, o prazo analisado deve ser mensal. Se o
número de períodos é apresentado ao ano, a taxa deve ser anual e assim por diante.

A função [f] [INT] requer que o prazo esteja em DIAS e taxa AO ANO. Logo, a função deve
ser usada com cautela, já que não segue a mesma lógica convencional das operações na
matemática financeira.

                                           CUIDADO COM TAXA, PERÍODO E JUROS!
                           Antes de ler o conteúdo de cada capítulo, resolva o pré‐teste e confira seu
                        percentual de acerto7! Aproveite a avaliação para verificar quais pontos deverão

                                             ser enfatizados no estudo do capítulo!

Veja o uso da função nas questões apresentadas a seguir.

[Exemplo 20.] A quantia de $10.000,00 foi aplicada a juros simples do dia 12 de abril ao dia 5
de setembro do corrente ano. Calcule os juros obtidos, à taxa de 18% ao ano, considerando
ano comercial.

Temos, no intervalo, 146 dias. Em uma solução algébrica, considerando juros simples e ano
comercial, formado por 360 dias, o prazo da operação é igual a 146/360 ano. Assim, aplicando
a fórmula dos juros, tem-se que J = VP.i.n = 10000 . 0,18 . 146/360 = $730,00.

Usando a função [f] [INT] é possível seguir os passos apresentados a seguir.

Passo             Teclas                                    Descrição
  0              [f] [REG]         Limpa a memória da calculadora.
  1          10000 [CHS] [PV]      Abastece o valor presente.
  2                 18 [i]         Abastece a taxa anual.
  3               146 [N]          Abastece o prazo em dias. Note que a função viola as regras
                                   básicas das operações financeiras que exigem prazo e taxa
7
  Todas as respostas de todas as questões estão apresentadas ao final do livro. O site da editora
(<www.EditoraAtlas.com.br>) e do autor (<www.InfinitaWeb.com.br>) disponibilizam diversos materiais de
apoio, incluindo gabaritos apropriados para o preenchimento das respostas dos pré-testes e pós-testes.

                                                                                                          33
em mesma base.
  4            [f] [INT]      Solicita o juro
Final         {VISOR}         O visor da HP indica o valor do juro, calculado com base em
              730,0000        um ano comercial formado por 360 dias.

A função [f] [INT] permite considerações sobre ano comercial ou civil. As operações que
envolvem a conversão de prazos em anos para dias e vice-versa costuma assumir a convenção
do ano comercial, com o ano sendo formado por 360 dias. Porém, quando o enunciado
mencionar juros exatos ou ano civil, é preciso considerar o ano formado por 365 dias.

[Exemplo 21.] A quantia de $10.000,00 foi aplicada a juros simples exatos do dia 12 de abril
ao dia 5 de setembro do corrente ano. Calcule os juros obtidos, à taxa de 18% ao ano.

No intervalo existem 146 dias. Considerando juros simples exatos, com ano formado por 365
dias, o prazo da operação é igual a 146/365 ano. Assim, aplicando a fórmula dos juros, tem-se
que J = VP.i.n = 10000 . 0,18 . 146/365 = $720,00.

Usando a função, temos os passos a seguir.

Passo          Teclas                                   Descrição
  0           [f] [REG]       Limpa a memória da calculadora.
  1       10000 [CHS] [PV]    Abastece o valor presente.
  2              18 [i]       Abastece a taxa anual.
  3            146 [N]        Abastece o prazo em dias. Note que a função viola as regras
                              básicas das operações financeiras que exigem prazo e taxa
                              em mesma base.
  4            [f] [INT]      Solicita o juro
  5           {VISOR}         O visor da HP indica o valor do juro, calculado com base em
              730,0000        um ano comercial formado por 360 dias.
  6          [R ] [R ]        Movimentamos os registradores na pilha duas vezes para
                              baixo.
              {VISOR}         O visor da HP indica o valor do juro, calculado com base em
              720,0000        um ano civil ou exato formado por 365 dias.

[Exemplo 22.] O juro exato e o comercial ou ordinário gerados pelo capital de $10.000,00,
aplicado à taxa simples de 12% a. a. e pelo prazo de 3 meses e 15 dias são iguais a quanto?

O prazo é de 105 dias e a taxa é 12% a. a. Na HP 12C, basta executar os passos: [f] [REG]
10000 [CHS] [PV] 12 [i] [105] [N] [f] [INT] 350 (juros comerciais) [R ] [R ] 345,2055
(juros exatos).

[Exemplo] Calcular os juros exatos de uma capital de $144.000,00, aplicado de 1.5.86 a
28.9.86 à taxa de 72% a. a. Despreze os centavos.

Na HP 12C, calculando o prazo com o flag D.MY aceso, temos: [f] [REG] 01.051986
[ENTER] 28.091986 [g] [∆DYS]. Temos que o prazo é formado por 150 dias.

Sendo o prazo igual a 150 dias e a taxa igual a 72% a. a. Na HP 12C, basta executar os passos:
[f] [REG] 144000 [CHS] [PV] 72 [i] [150] [N] [f] [INT] [R ] [R ]. O visor indica o
valor 42.608,2192, que corresponde aos juros exatos.


                    FUNÇÕES FINANCEIRAS EM SÉRIES UNIFORMES


As operações com funções financeiras da HP 12C em séries uniformes demandam o uso da
função [PMT], além das outras funções [n], [i], [PV] e [FV] apresentadas anteriormente.




                                                                                            34
Hp12 c aplicada_a_gestao
Hp12 c aplicada_a_gestao
Hp12 c aplicada_a_gestao
Hp12 c aplicada_a_gestao
Hp12 c aplicada_a_gestao

Mais conteúdo relacionado

Destaque

Tarefa final individual hosana fritschy
Tarefa final individual hosana fritschyTarefa final individual hosana fritschy
Tarefa final individual hosana fritschy
HosanaFritschy

Menos Impostos - Energia Elétrica
Menos Impostos - Energia ElétricaMenos Impostos - Energia Elétrica
Menos Impostos - Energia Elétrica
Alberto Nairo @ BIZ DEVELOPER®

Comparação EUA e Brasil
Comparação EUA e BrasilComparação EUA e Brasil
Comparação EUA e Brasil
Vitor De Carvalho Vecchi

Legislação tributaria impostos e contriuições federais
Legislação tributaria impostos e contriuições federaisLegislação tributaria impostos e contriuições federais
Legislação tributaria impostos e contriuições federais
Bruno_fbrandao

Impostos e cidadania
Impostos e cidadaniaImpostos e cidadania
Impostos e cidadania
Jamyle Braga

Aulas de Custos (Impostos no Preco)
Aulas de Custos (Impostos no Preco)Aulas de Custos (Impostos no Preco)
Aulas de Custos (Impostos no Preco)
Adriano Bruni

Aplicativo AnaliseFacil.xls
Aplicativo AnaliseFacil.xlsAplicativo AnaliseFacil.xls
Aplicativo AnaliseFacil.xls
Adriano Bruni

Orientação Técnica Educação Fiscal
Orientação Técnica Educação FiscalOrientação Técnica Educação Fiscal
Orientação Técnica Educação Fiscal
Aydê Pereira Salla

Fluxograma Ilustrado TRIBUTOS
Fluxograma Ilustrado TRIBUTOSFluxograma Ilustrado TRIBUTOS
Fluxograma Ilustrado TRIBUTOS
Ma Rina

Aulas de Custos (Tributos e Impostos)
Aulas de Custos (Tributos e Impostos)Aulas de Custos (Tributos e Impostos)
Aulas de Custos (Tributos e Impostos)
Adriano Bruni

Sistema Tributário Nacional
Sistema Tributário NacionalSistema Tributário Nacional
Sistema Tributário Nacional
Antonio Pereira

Taxas, impostos e tributos brasileiros
Taxas, impostos e tributos brasileirosTaxas, impostos e tributos brasileiros
Taxas, impostos e tributos brasileiros
Formigascommegafone


Destaque (12)

Tarefa final individual hosana fritschy
Tarefa final individual hosana fritschyTarefa final individual hosana fritschy
Tarefa final individual hosana fritschy

Menos Impostos - Energia Elétrica
Menos Impostos - Energia ElétricaMenos Impostos - Energia Elétrica
Menos Impostos - Energia Elétrica

Comparação EUA e Brasil
Comparação EUA e BrasilComparação EUA e Brasil
Comparação EUA e Brasil

Legislação tributaria impostos e contriuições federais
Legislação tributaria impostos e contriuições federaisLegislação tributaria impostos e contriuições federais
Legislação tributaria impostos e contriuições federais

Impostos e cidadania
Impostos e cidadaniaImpostos e cidadania
Impostos e cidadania

Aulas de Custos (Impostos no Preco)
Aulas de Custos (Impostos no Preco)Aulas de Custos (Impostos no Preco)
Aulas de Custos (Impostos no Preco)

Aplicativo AnaliseFacil.xls
Aplicativo AnaliseFacil.xlsAplicativo AnaliseFacil.xls
Aplicativo AnaliseFacil.xls

Orientação Técnica Educação Fiscal
Orientação Técnica Educação FiscalOrientação Técnica Educação Fiscal
Orientação Técnica Educação Fiscal

Fluxograma Ilustrado TRIBUTOS
Fluxograma Ilustrado TRIBUTOSFluxograma Ilustrado TRIBUTOS
Fluxograma Ilustrado TRIBUTOS

Aulas de Custos (Tributos e Impostos)
Aulas de Custos (Tributos e Impostos)Aulas de Custos (Tributos e Impostos)
Aulas de Custos (Tributos e Impostos)

Sistema Tributário Nacional
Sistema Tributário NacionalSistema Tributário Nacional
Sistema Tributário Nacional

Taxas, impostos e tributos brasileiros
Taxas, impostos e tributos brasileirosTaxas, impostos e tributos brasileiros
Taxas, impostos e tributos brasileiros


Semelhante a Hp12 c aplicada_a_gestao

Hp12c
Hp12cHp12c
HP-12c -aula1
HP-12c -aula1HP-12c -aula1
HP-12c -aula1
Anderson Favaro

HP 12C - UTILIZAÇÃO
HP 12C - UTILIZAÇÃOHP 12C - UTILIZAÇÃO
HP 12C - UTILIZAÇÃO
Edno Santos

Apostila hp 12c
Apostila hp 12cApostila hp 12c
Apostila hp 12c
Renata Costa

Manual uso calculadora financeira hp 12 c
Manual uso   calculadora financeira hp 12 cManual uso   calculadora financeira hp 12 c
Manual uso calculadora financeira hp 12 c
Julio Cezar Wojciechowski

Conhecendo a sua hp 12c
Conhecendo a sua hp 12cConhecendo a sua hp 12c
Conhecendo a sua hp 12c
Alexandre Grala Mello

Curso hp12 c_u1p2
Curso hp12 c_u1p2Curso hp12 c_u1p2
Curso hp12 c_u1p2
Carlos Rocha

Apostila de hp12 c
Apostila de hp12 cApostila de hp12 c
Apostila de hp12 c
Renato Almeida

Hp1
Hp1Hp1
Funções básicas da hp 12 c
Funções básicas da hp 12 cFunções básicas da hp 12 c
Funções básicas da hp 12 c
razonetecontabil

Curso hp12 c_u1p1
Curso hp12 c_u1p1Curso hp12 c_u1p1
Curso hp12 c_u1p1
Carlos Rocha

Manual Calculadora Financeira HP 12C - (F2230A).pdf
Manual Calculadora Financeira HP 12C - (F2230A).pdfManual Calculadora Financeira HP 12C - (F2230A).pdf
Manual Calculadora Financeira HP 12C - (F2230A).pdf
André D'Isep Costa

HP 20b Business Consultant Guia de introdução à Calculadora.pdf
HP 20b Business Consultant Guia de introdução à Calculadora.pdfHP 20b Business Consultant Guia de introdução à Calculadora.pdf
HP 20b Business Consultant Guia de introdução à Calculadora.pdf
André D'Isep Costa

Capítulo i da calcu hp
Capítulo i da calcu hpCapítulo i da calcu hp
Capítulo i da calcu hp
Rafhaiany Dias

Curso hp 12 c
Curso hp 12 cCurso hp 12 c
Aulas de matematica financeira (HP 12C e Excel)
Aulas de matematica financeira (HP 12C e Excel)Aulas de matematica financeira (HP 12C e Excel)
Aulas de matematica financeira (HP 12C e Excel)
Adriano Bruni

GUIA DE USO DA HP12C.0000022255785156pdf
GUIA DE USO DA HP12C.0000022255785156pdfGUIA DE USO DA HP12C.0000022255785156pdf
GUIA DE USO DA HP12C.0000022255785156pdf
LorennaVilhena

Aula 05 matemática financeira
Aula 05 matemática financeiraAula 05 matemática financeira
Aula 05 matemática financeira
Cláudio Pina - VENTURA Business Management

Matematicafinanceiracomhp12c 120309062459-phpapp01
Matematicafinanceiracomhp12c 120309062459-phpapp01Matematicafinanceiracomhp12c 120309062459-phpapp01
Matematicafinanceiracomhp12c 120309062459-phpapp01
everton galvao de neiva

Manual hp12c português
Manual hp12c   portuguêsManual hp12c   português
Manual hp12c português
Lourenço Junior


Semelhante a Hp12 c aplicada_a_gestao (20)

Hp12c
Hp12cHp12c
Hp12c

HP-12c -aula1
HP-12c -aula1HP-12c -aula1
HP-12c -aula1

HP 12C - UTILIZAÇÃO
HP 12C - UTILIZAÇÃOHP 12C - UTILIZAÇÃO
HP 12C - UTILIZAÇÃO

Apostila hp 12c
Apostila hp 12cApostila hp 12c
Apostila hp 12c

Manual uso calculadora financeira hp 12 c
Manual uso   calculadora financeira hp 12 cManual uso   calculadora financeira hp 12 c
Manual uso calculadora financeira hp 12 c

Conhecendo a sua hp 12c
Conhecendo a sua hp 12cConhecendo a sua hp 12c
Conhecendo a sua hp 12c

Curso hp12 c_u1p2
Curso hp12 c_u1p2Curso hp12 c_u1p2
Curso hp12 c_u1p2

Apostila de hp12 c
Apostila de hp12 cApostila de hp12 c
Apostila de hp12 c

Hp1
Hp1Hp1
Hp1

Funções básicas da hp 12 c
Funções básicas da hp 12 cFunções básicas da hp 12 c
Funções básicas da hp 12 c

Curso hp12 c_u1p1
Curso hp12 c_u1p1Curso hp12 c_u1p1
Curso hp12 c_u1p1

Manual Calculadora Financeira HP 12C - (F2230A).pdf
Manual Calculadora Financeira HP 12C - (F2230A).pdfManual Calculadora Financeira HP 12C - (F2230A).pdf
Manual Calculadora Financeira HP 12C - (F2230A).pdf

HP 20b Business Consultant Guia de introdução à Calculadora.pdf
HP 20b Business Consultant Guia de introdução à Calculadora.pdfHP 20b Business Consultant Guia de introdução à Calculadora.pdf
HP 20b Business Consultant Guia de introdução à Calculadora.pdf

Capítulo i da calcu hp
Capítulo i da calcu hpCapítulo i da calcu hp
Capítulo i da calcu hp

Curso hp 12 c
Curso hp 12 cCurso hp 12 c
Curso hp 12 c

Aulas de matematica financeira (HP 12C e Excel)
Aulas de matematica financeira (HP 12C e Excel)Aulas de matematica financeira (HP 12C e Excel)
Aulas de matematica financeira (HP 12C e Excel)

GUIA DE USO DA HP12C.0000022255785156pdf
GUIA DE USO DA HP12C.0000022255785156pdfGUIA DE USO DA HP12C.0000022255785156pdf
GUIA DE USO DA HP12C.0000022255785156pdf

Aula 05 matemática financeira
Aula 05 matemática financeiraAula 05 matemática financeira
Aula 05 matemática financeira

Matematicafinanceiracomhp12c 120309062459-phpapp01
Matematicafinanceiracomhp12c 120309062459-phpapp01Matematicafinanceiracomhp12c 120309062459-phpapp01
Matematicafinanceiracomhp12c 120309062459-phpapp01

Manual hp12c português
Manual hp12c   portuguêsManual hp12c   português
Manual hp12c português


Mais de Adriano Bruni

Apresentação
ApresentaçãoApresentação
Apresentação
Adriano Bruni

Apresentação do livro
Apresentação do livroApresentação do livro
Apresentação do livro
Adriano Bruni

Tabelas
TabelasTabelas
Tabelas
Adriano Bruni

Tabelas2
Tabelas2Tabelas2
Tabelas2
Adriano Bruni

Tabelas1
Tabelas1Tabelas1
Tabelas1
Adriano Bruni

Estatistica aplicada tabelas
Estatistica aplicada tabelasEstatistica aplicada tabelas
Estatistica aplicada tabelas
Adriano Bruni

Custos casos
Custos casosCustos casos
Custos casos
Adriano Bruni

Cpa10 spb
Cpa10 spbCpa10 spb
Cpa10 spb
Adriano Bruni

Cpa10 inst450
Cpa10 inst450Cpa10 inst450
Cpa10 inst450
Adriano Bruni

Cpa10 inst409cons
Cpa10 inst409consCpa10 inst409cons
Cpa10 inst409cons
Adriano Bruni

Cpa10 codservqual
Cpa10 codservqualCpa10 codservqual
Cpa10 codservqual
Adriano Bruni

Cpa10 codprivateanbid
Cpa10 codprivateanbidCpa10 codprivateanbid
Cpa10 codprivateanbid
Adriano Bruni

Cpa10 codofertas
Cpa10 codofertasCpa10 codofertas
Cpa10 codofertas
Adriano Bruni

Cpa10 codfundos
Cpa10 codfundosCpa10 codfundos
Cpa10 codfundos
Adriano Bruni

Cpa10 codcertcontanbid
Cpa10 codcertcontanbidCpa10 codcertcontanbid
Cpa10 codcertcontanbid
Adriano Bruni

Avalinvest extras
Avalinvest extrasAvalinvest extras
Avalinvest extras
Adriano Bruni

Adm custos 2ed_respostas
Adm custos 2ed_respostasAdm custos 2ed_respostas
Adm custos 2ed_respostas
Adriano Bruni

4893 tabelas
4893 tabelas4893 tabelas
4893 tabelas
Adriano Bruni

4893 solucoes
4893 solucoes4893 solucoes
4893 solucoes
Adriano Bruni

Tabelas mat financeira
Tabelas mat financeiraTabelas mat financeira
Tabelas mat financeira
Adriano Bruni


Mais de Adriano Bruni (20)

Apresentação
ApresentaçãoApresentação
Apresentação

Apresentação do livro
Apresentação do livroApresentação do livro
Apresentação do livro

Tabelas
TabelasTabelas
Tabelas

Tabelas2
Tabelas2Tabelas2
Tabelas2

Tabelas1
Tabelas1Tabelas1
Tabelas1

Estatistica aplicada tabelas
Estatistica aplicada tabelasEstatistica aplicada tabelas
Estatistica aplicada tabelas

Custos casos
Custos casosCustos casos
Custos casos

Cpa10 spb
Cpa10 spbCpa10 spb
Cpa10 spb

Cpa10 inst450
Cpa10 inst450Cpa10 inst450
Cpa10 inst450

Cpa10 inst409cons
Cpa10 inst409consCpa10 inst409cons
Cpa10 inst409cons

Cpa10 codservqual
Cpa10 codservqualCpa10 codservqual
Cpa10 codservqual

Cpa10 codprivateanbid
Cpa10 codprivateanbidCpa10 codprivateanbid
Cpa10 codprivateanbid

Cpa10 codofertas
Cpa10 codofertasCpa10 codofertas
Cpa10 codofertas

Cpa10 codfundos
Cpa10 codfundosCpa10 codfundos
Cpa10 codfundos

Cpa10 codcertcontanbid
Cpa10 codcertcontanbidCpa10 codcertcontanbid
Cpa10 codcertcontanbid

Avalinvest extras
Avalinvest extrasAvalinvest extras
Avalinvest extras

Adm custos 2ed_respostas
Adm custos 2ed_respostasAdm custos 2ed_respostas
Adm custos 2ed_respostas

4893 tabelas
4893 tabelas4893 tabelas
4893 tabelas

4893 solucoes
4893 solucoes4893 solucoes
4893 solucoes

Tabelas mat financeira
Tabelas mat financeiraTabelas mat financeira
Tabelas mat financeira


Hp12 c aplicada_a_gestao

  • 1. CALCULADORA HP 12C APLICADA À GESTÃO EMPRESARIAL1 Manual Prático de Aprendizagem ADRIANO LEAL BRUNI 2008 1 Este texto complementa o conteúdo de todos os livros de Adriano Leal Bruni publicados pela Editora Atlas e encontra-se disponível para download no site da Editora Atlas (www.EditoraAtlas.com.br) por todos aqueles que desejem usar calculadora eletrônica HP 12C na empresa ou na faculdade. 1
  • 2. Conhecendo a calculadora HP 12C De todas as máquinas financeiras atualmente disponíveis no mercado, a HP 12C é, provavelmente, a mais antiga. Foi lançada em 1981, dentro da clássica série de calculadoras 10C, composta pelas máquinas HP 10C, 11C, 12C, 15C e 16C, todas lançadas entre os anos de 1981 a 1985. Figura 1. A Calculadora HP 12C. Suas características principais incluem o fato de possuir mais de 120 funções específicas para usos em negócios, que permitem trabalhar com 20 diferentes fluxos de caixa, operações com taxas internas de retorno e valores presentes líquidos. É caracterizada por trabalhar com lógica RPN, do inglês Reverse Polish Notation, ou notação polonesa reversa, o que permite uma entrada mais rápida de dados e a execução mais eficiente dos cálculos. Apresenta, ainda, de acordo com o site da HP2 baterias de longa duração, tamanho pequeno e conveniente, além de programação através do teclado. O site do Museu da HP3 apresenta a versão 12C como a calculadora que não morreria, sendo a mais antiga e mais bem vendida calculadora de todo o mundo. Embora outros modelos mais novos e com muito mais recursos tenham sido lançados posteriormente, as vendas da velha HP 12C seguem de vento em popa. 2 http://www.hp.com. 3 HP Museum, http://www.hpmuseum.org. 2
  • 3. PARA AUMENTAR O CONHECIMENTO ... Os tópicos apresentados neste texto complementam os conteúdos de todos os meus livros publicados pela Editora Atlas. Para conhecer os livros, visite www.EditorAtlas.com.br ou www.InfinitaWeb.com.br. Alguns catálogos de vendas destacaram a superioridade mecânica de outras máquinas, como a HP 17BII (apresentada como 15 vezes mais rápida que a 12C e com capacidade de armazenamento e processamento quatro vezes superior) ou a HP 19BII (15 vezes mais rápida e com capacidade 9 vezes superior de processamento de informações). E quais seriam as razões da persistência do uso da velha HP 12C a ponto, por exemplo, de justificar sua aplicação mais de vinte anos depois do seu lançamento? O próprio Museu da HP apresenta algumas justificativas. 1. É uma calculadora puramente RPN, sem opções algébricas para confundir o comprador, ou o usuário. As calculadoras mais novas, HP 17B e 19B, foram lançadas em versões algébricas, rapidamente substituídas pelas versões BII, com RPN opcional; 2. Os compradores, geralmente profissionais ligados a áreas de negócios, são sempre ligeiramente conservadores – o que os tornam aficcionados pela HP 12C, já tradicional no mercado; 3. Possui uma excelente (e cara) aparência; 4. Como todas as outras calculadoras da série 10C, possui uma boa e sólida aparência “feita como um tijolo”, especialmente quando comparadas com outros modelos de calculadoras disponíveis no mercado; 5. Ela já se tornou parte do “elegante uniforme executivo de negócios”, o que a distingue facilmente dos modelos mais baratos. 3
  • 4. 6. Talvez forneça as funções apropriadas, de forma apropriada e pelo preço mais justo possível. Figura 2. Razões para uso da HP 12C. De um modo geral, as duas principais características da calculadora poderiam ser representadas por sua robustez – já que bem cuidada, a máquina dura indeterminadamente, e simplicidade – é fácil de operar, possuindo as principais funções necessárias em matemática financeira, por exemplo. Com a evolução das planilhas eletrônicas, como o Excel, igualmente apresentado neste capítulo, os usos da HP 12C ficaram limitados a rápidas operações, ou cálculos mais simples. Didaticamente, ainda representa um excelente recurso, em função de executar as principais funções financeiras e apresentar um custo muito mais baixo que um microcomputador portátil, por exemplo. Comandos, funções e testes iniciais O bom uso da calculadora requer o domínio de alguns recursos importantes. Ligar e desligar a calculadora Para ligar e desligar a calculadora, basta pressionar a tecla [ON]. [ON] Liga a calculadora (se ela estiver desligada). [ON] Novamente Desliga a calculadora (se ela estiver ligada). Auto-teste dos circuitos Para saber se a calculadora está funcionando normalmente, existem alguns procedimentos de teste que podem ser efetuados, como: Teste automático: com a calculadora desligada, pressione e mantenha pressionada a tecla [x] (ou [+]) e depois ligue a HP12C, pressionando a tecla [ON]. Solte a tecla [ON] e depois a tecla [x] (ou [+]). Um auto-teste será realizado. Se o mecanismo da máquina estiver funcionando corretamente, dentro de aproximadamente 25 segundos (durante os quais no visor será exibido a palavra "running" piscando) todos os indicadores do visor serão exibidos (a exceção do *: indicador de bateria fraca). Se aparecer a expressão "Error 9" ou não aparecer nada, a calculadora está com problemas; Teste semi-automático: com a calculadora desligada, pressione e mantenha pressionada a tecla [÷] e depois ligue a HP12C, pressionando a tecla [ON]. Solte a tecla [ON] e depois a tecla [÷]. Para verificar todas as teclas da HP, nesta opção de teste é necessário pressionar TODAS as teclas da máquina, da esquerda para a direita, de cima para baixo. Ou seja, é necessário pressionar todas as teclas, da tecla [N] até a tecla [÷], depois da tecla [yx] até a tecla [x], da tecla [R/S] até a tecla [-], pressionando, na passagem, a tecla [ENTER] e, por último, da tecla [ON] até a tecla [+], passando, também, pela tecla [ENTER]. Assim, a tecla [ENTER] deverá ser pressionada em duas passagens distintas. De forma similar ao teste anterior, se o mecanismo da máquina estiver funcionando corretamente, após pressionar todas as teclas na ordem descrita, o visor indicará o número 12 no centro. Se aparecer a expressão "ERROR 9" não aparecer nada, a calculadora está com problemas. Funções amarelas e azuis Como forma de economizar teclas, a HP emprega o recurso de atribuir à mesma tecla, diferentes funções. Algumas teclas da HP apresentam legendas em branco (função principal), 4
  • 5. em amarelo ou em azul. Para empregar uma função "amarela" é necessário pressionar a tecla [f] antes. Para empregar uma função "azul" é necessário pressionar a tecla [g] antes. Aciona as funções em amarelo. Aciona as funções em azul. Algumas das principais funções amarelas da HP 12C estão apresentadas na figura seguinte. Como exemplos de funções financeiras em amarelo, podemos apresentar a função [NPV], iniciais da expressão em língua inglesa Net Present Value, ou Valor Presente Líquido, e a função [IRR], do inglês Internal Rate of Return, ou Taxa Interna de Retorno. Apenas funções amarelas Figura 3. Funções amarelas. Algumas das funções azuis da HP 12C estão apresentadas na próxima figura. Como exemplos de funções financeiras em azul, podemos apresentar a função [DATE], ou data, e a função [∆DYS], ou intervalo de dias. Apenas funções azuis Figura 4. Funções azuis. Em relação ao uso de funções convencionais, azuis e amarelas pode-se apresentar, por exemplo, a tecla [i]. A função convencional da tecla abastece ou calcula a taxa de juros. Mas a tecla [i] também apresenta outras duas funções adicionais: a função [INT] em amarelo, para calcular o juro de uma operação, e a função [12÷], que divide um valor por 12. Abastece ou calcula a taxa de juros. 5
  • 6. Para usar a função [i] basta pressionar a tecla [i]. Calcula os juros. Para usar a função [INT], que calcula os juros4 de uma operação é necessário pressionar, antes, a tecla [f] (note que o visor indicará que tecla [f] foi pressionada) e depois a tecla [INT]. Divide o valor por 12. De forma similar, para usar a função [12÷] é necessário pressionar a tecla [g] (note que o visor indicará que tecla [g] foi pressionada) e depois a tecla [12÷]. CUIDADO COM OS AZUIS E COM OS AMARELOS! Lembre-se que quando a tecla [f] ou [g] é pressionada, somente as funções em amarelo ou azul serão ativadas! Caso as teclas [f] ou [g] tenham sido pressionadas de forma indesejada, para cancelar a operação, basta pressionar as teclas [f] [PREFIX]. Limpa a formatação do visor. Formatar exibição de casas decimais Embora sempre trabalhe internamente com valores com muitas casas decimais, a HP12C permite a exibição de um número de casas decimais pré-fixado. Para fixar um número de casas decimais, pressione a tecla [f] e depois o número de casas decimais desejado. Por exemplo, para trabalhar com 2 casas decimais, basta pressionar [f] 2. Para exibir 4 casas decimais, pressione [f] 4. EU SEMPRE TRABALHO COM QUATRO CASAS!  Nas operações que realizo com a calculadora, eu sempre uso a notação com a  apresentação de quatro casas decimais, o que é feito ao longo deste capítulo!    Importante lembrar: embora exiba valores com um número de casas decimais predefinido, internamente a máquina processará um número com um maior número de casas decimais. Em cálculos sucessivos, os valores das etapas intermediárias exibidas no visor, podem, portanto, ser diferentes do valor final exibido. Assim, evite transcrever valores para o papel e depois para a calculadora. Tente sempre usar as pilhas e os registradores da calculadora. 4 [INT] corresponde às iniciais de interest ou juro em inglês. 6
  • 7. Selecionar ponto ou vírgula A HP12C permite usar o ponto ou a vírgula como separador de casas decimais. Para trocar a opção em vigor, desligue a máquina, pressione a tecla [.] e depois ligue a máquina, liberando primeiro a tecla [ON] e depois a tecla [.]. Automaticamente, a HP12C trocará o separador de casas decimais. Notação de números muito grandes ou muito pequenos A HP permite a realização de cálculos com números que sejam maiores que 10-100 e menores que 10100. Já que o visor só permite a exibição de números com até 10 algarismos, números muito grandes ou muito pequenos são exibidos sob a forma de notação científica, onde a mantissa é apresentada primeiramente e, depois, o expoente de 10 que multiplica a mantissa. Por exemplo 14 milhões multiplicado por 24 milhões será exibido na HP como sendo [3,360000 14]. Note a existência de espaço entre 3,360000 e 14. O primeiro número [3,360000] é a mantissa e o segundo [14] é o expoente de 10 que está multiplicando a mantissa. De outra forma: 14.000.000 x 24.000.000 = 336.000.000.000 = 3,360000 x 1014. Uma forma de trabalhar com valores muito grandes na HP é viabilizada pela tecla [EEX] que representa o expoente de 10 que multiplica o número que está sendo digitado. A função será melhor descrita a seguir. Indicação de bateria fraca Caso a bateria da máquina esteja fraca, aparecerá um indicador * piscando no canto inferior esquerdo. Para evitar um desgaste antecipado da bateria, deve-se evitar colocar a calculadora próxima a fontes de campos eletromagnéticos, como alto-falantes automotivos, aparelhos de som, televisores, etc. Lógica RPN e pilhas de registradores As duas principais características das calculadoras HP12C podem ser apresentadas por meio da lógica RPN, das inicias da expressão em língua inglesa Reverse Polonish Notation, ou Notação Polonesa Reversa, e da pilha de registradores. Lógica RPN Note que a HP12C não possui uma das principais teclas de calculadoras algébricas comuns que é a tecla de igualdade. A razão dessa inexistência consiste no fato da HP trabalhar com uma lógica matemática diferente: a lógica RPN. Enquanto em uma operação algébrica comum, os operandos devem ser intercalados por operadores, na lógica RPN os operandos devem ser colocados primeiramente e, depois, devem ser colocados os operadores. A lógica RPN5 foi criada a partir dos trabalhos apresentados por Jan Lukasiewicz, matemático polonês, nos anos 20. Consiste, basicamente, em um sistema lógico formal que permite a especificação de expressões matemáticas sem o uso de parênteses, através da colocação dos operadores antes (notação pré-fixada), ou depois (notação pós-fixada), dos operandos. 5 Segundo o HP Museum, www.hpmuseum.org. 7
  • 8. Figura 5. O matemático polonês Jan Lukasiewicz. A notação pré-fixada recebeu o nome de Notação Polonesa, em homenagem a Lukasiewicz. A HP ajustou a notação pós-fixada para o teclado das calculadoras, mediante o uso de pilhas para armazenamento dos operandos e funções específicas para o manuseio das pilhas. Assim, denominou a lógica criada de Notação Polonesa Reversa, ou, simplesmente, RPN – mantendo a homenagem a Lukasiewicz. Comparando a notação algébrica convencional com a polonesa reversa, temos que para somar 235 e 121 em uma operação convencional, deve-se fazer 235 + 121 = 356. 235 + 121 = 356 Operador Instrução Operandos Figura 6. Operação algébrica convencional. Em uma operação com lógica RPN, é necessário entrar antes com os operandos 235 e 121. Apenas depois, colocaríamos o operador da adição. Para poder separar os números ou indicar para a calculadora que o 235 e o 121 são dois números distintos e não 235121, a HP disponibiliza a tecla [ENTER]. Assim, para somar 235 e 121 na HP será necessário pressionar as teclas 235 [ENTER] 121 [+]. No visor aparecerá a resposta 356. Notação polonesa … 235 121 + 356 ENTER Operador Instrução Operandos Figura 7. Operação de soma com lógica RPN. Pilhas de Registradores Outra característica da HP é representada pela pilha de registradores. Embora apenas um dos registradores da máquina seja sempre exibido e que corresponde ao visor, também denominado registrador X, existem outros, dispostos em forma de "pilha", que permitem e 8
  • 9. facilitam a realização de cálculos sucessivos. É como se acima do visor, a HP 12C armazenasse outros valores. Último X Registrador T Registrador Z Registrador Y Registrador X Figura 8. Registradores X, Y, Z e T da HP 12C. Conforme visto na figura anterior, o visor é denominado Registrador X. Além dele, existem outros registradores, como o Y, Z e T. Quando um número é digitado na máquina, ele é automaticamente inserido no Registrador X (visor). Ao pressionar a tecla [ENTER], o número é duplicado, sendo seu valor copiado para o registrador Y. As operações da máquina são quase sempre efetuadas com os registradores X e Y. Assim, sugere-se que, antes de iniciar operações sucessivas na HP, deve-se fazer a limpeza da pilha. Para limpar a pilha, basta pressionar as teclas [f] [REG]. A tecla [ENTER] consiste no principal mecanismo para a operação de pilhas da HP 12C. Ao pressionar [ENTER], os registradores são "empurrados" para cima na pilha, sendo o conteúdo do visor (registrador X) duplicado. Quando as operações são efetuadas, a calculadora opera os registradores X e Y, mantendo o resultado no visor (registrador X). TECLE [ENTER] PARA SEPARAR VALORES!  A tecla ENTER deve ser usada apenas para separar a entrada de números distintos  na HP 12C!    É importante destacar que a única ocasião em que a tecla [ENTER] deve ser pressionada é quando se deseja dois números que estão sendo introduzidos consecutivamente, um número imediatamente após o outro. Apenas nestas ocasiões o [ENTER] deve ser utilizado. Os passos associados à seqüências de teclas da HP12C para a realização da soma entre 5 e 4 podem ser apresentados como a seguir. Passo Teclas Descrição 0 [f] [REG] Sempre é passo inicial em qualquer operação na HP 12C. Limpamos a pilha de registradores com a função [f] [REG]. Esta função será descrita mais detalhadamente a seguir. 1 5 Digita-se o valor do primeiro operando: 5. Nota-se que o valor foi armazenado no registrador X. 9
  • 10. 2 [ENTER] Separa-se a entrada dos operandos 5 e 4 com a tecla [ENTER]. Nota-se que o registrador X foi duplicado sendo copiado no registrador Y. 3 4 Digita-se o valor do segundo operando: 4. Nota-se que o valor foi armazenado no registrador X. No registrador Y continua armazenado o valor do primeiro operando: 5. 4 [+] Solicita-se a operação desejada: soma mediante o operador [+]. Final {Visor} Note-se que o registrador Y foi adicionado ao registrador X. No 9,0000 visor (Registrador X) é fornecido o resultado: 9. A evolução dos registros na pilha feitos para a soma de 5 e 4 apresentada anteriormente poderia ser representados como apresentado a seguir. Registrador Passo 1 Passo 2 Passo 3 Passo 4 Passo 5 Último X [f] [Reg] 0 5 0 [ENTER] 0 4 0 [+] 4 T 0 0 0 0 0 Z 0 0 0 0 0 Y 0 0 5 5 0 X (Visor) 0 5 5 4 9 Figura 9. Seqüência de passos e pilhas para a soma de 4 e 5 na HP 12C. É importante ressaltar a importância da pilha na realização de cálculos seqüenciais. Por exemplo, a operação (45+5)/(17-12) pode-se ser feita de forma simples na HP, mediante o uso da pilha. Passo Teclas Descrição 0 [f] [REG] Limpamos a pilha de registradores. 1 45 Digita-se o valor do primeiro operando. 2 [ENTER] Separa-se a entrada dos operandos. 3 5 Digita-se o valor do segundo operando. 4 [+] Solicita-se a operação desejada. A pilha registrará a soma igual a 50. 5 17 Terceiro operando. 6 [ENTER] Separa-se a entrada dos operandos. 7 12 Quarto operando. 8 [-] Solicita-se a operação desejada. A pilha registrará a diferença igual a 5. 9 [÷] Solicita-se a operação desejada. Executaremos a divisão dos números armazenados na pilha: 50 ÷ 5 = 10. Final {Visor} Resultado final. 10,0000 Na HP, em função da pilha, não é necessário o uso de parênteses. A pilha permite o acúmulo dos cálculos parciais. Veja a seqüência de passos e registros a seguir. 10
  • 11. Registrador Passo 1 Passo 2 Passo 3 Passo 4 Passo 5 Último X [f] [Reg] 0 45 0 [ENTER] 0 5 0 [+] 5 T 0 0 0 0 0 Z 0 0 0 0 0 Y 0 0 45 45 0 X (Visor) 0 45 45 5 50 Registrador Passo 6 Passo 7 Passo 8 Passo 9 Passo 10 Último X 17 5 [ENTER] 5 12 5 [‐] 12 [÷] 5 T 0 0 0 0 0 Z 0 50 50 0 0 Y 50 17 17 50 0 X (Visor) 17 17 12 5 10 Figura 10. Seqüência de passos e movimentações na pilha da HP 12C. O conhecimento sobre o funcionamento da pilha de registradores é essencial para a realização de cálculos na HP 12C. Funções de Operações de Pilha Algumas funções da HP 12C são próprias para as operações envolvendo a pilha de registradores, enfatizada novamente na figura seguinte. Último X Registrador T Registrador Z Registrador Y Registrador X Figura 11. Pilha de registradores. A HP 12C usa a convenção de denominar o visor de registrador X. Logo “acima” dele temos, na ordem, os registradores Y, Z e L. Por fim, temos o registrador Último X, que armazena o último valor operado e que estava no visor. Veja os exemplos apresentados a seguir. Limpa o registrador X A função [CLX] limpa o registrador X. Ou seja, limpa o conteúdo do visor. Limpa todos os registradores da HP (não apenas a pilha), incluindo os registradores financeiros e os estatísticos A função [f] CLEAR [REG] ou [f] [REG], simplesmente, do inglês CLEAR REGISTERS, limpa todos os registradores. Ou seja, limpa a memória da HP 12C, mantendo apenas os programas registrados na memória de programas. Rola a pilha para baixo. 11
  • 12. A tecla [R ] permite movimentar os números para baixo na pilha, alterando a sua ordem de exibição. Por exemplo, após entrar com as teclas [f] [REG] 1 [ENTER] 2 [ENTER] 3 [ENTER] 4, pode-se ver o conteúdo da pilha mediante a rolagem para baixo. Ao pressionar a tecla [R ], a HP 12C rolará o conteúdo da pilha para baixo. Outras funções aplicáveis à manipulação da pilha estão apresentadas a seguir. Troca a posição dos registradores X e Y. A função [x y] troca a posição dos valores armazenados nos registradores X e Y. Recupera o último valor do registrador X. A função [g] [LSTx] permite recuperar o último valor do registrador X. Registradores adicionais Um outro conjunto de registradores da HP pode ser utilizado mediante o emprego das teclas: [STO] Do inglês STORE, armazene. Armazena valores em um registrador que pode variar de .0 a 9 (vinte opções disponíveis). [RCL] Do inglês RECALL, recupere. Recupera valores armazenados na função [STO]. Por exemplo, o valor 165,23 pode ser armazenado no registrador 1: 165,23 [STO] 1. Após limpar o visor com a tecla [CLX], o valor pode ser recuperado através da tecla [RCL]. Para isso, bastaria executar [RCL] 1. O visor apresenta a resposta correta, igual a 165,23. Os registradores permitem operações matemáticas, como soma, subtração, multiplicação e divisão. Para somar 10 ao conteúdo do registrador 1, basta fazer [STO] + 1. Em outras palavras, adicione o valor 10 ao valor que estava armazenado no registrador 1. Por exemplo, suponha que seu último saldo no banco era igual a $700,00. Desde a última posição, você emitiu cheques nos valores de $50,00 e $120,00. Além disso, efetuou um depósito no valor de $250,00. Qual o valor do seu saldo atual? Solução: o saldo pode ser controlado diretamente em um dos registradores da HP, como o registrador 1, de acordo com os passos apresentados a seguir. Passo Teclas Descrição 0 [f] [REG] Limpamos a pilha de registradores. 12
  • 13. 1 700 Abastece o saldo inicial 2 [STO] 1 Armazena o saldo (700) no registrador 1 3 50 [CHS] Abastece o valor da primeira movimentação: pagamento (sinal negativo) com cheque no valor de $50 4 [STO] [+] 1 Acrescentamos o valor no visor (-50) ao registrador 1 (que era 700 e passou a ser 650) 5 120 [CHS] Fornecemos o valor da segunda movimentação: pagamento (sinal negativo) com cheque no valor de $120 6 [STO] [+] 1 Acrescentamos o valor no visor (-120) ao registrador 1 (que era 650 e passou a ser 530) 7 250 Entramos com o valor da terceira movimentação: depósito no valor de $250 8 [STO] [+] 1 Acrescentamos o valor no visor (250) ao registrador 1 (que era 530 e passou a ser 780) 9 [RCL] 1 Recuperamos o valor armazenado no registrador 1. Final {Visor} No visor aparece o valor: 780. 780,0000 Figura 12. Usando as funções [STO] e [RCL]. Registradores Estatísticos Um grupo de funções e recursos especiais da HP12C permite a execução de cálculos estatísticos básicos. Para isso, é necessário entrar com os dados necessários, empregando a função [Σ+]. Caso algum valor errado tenha sido incluído, pode-se excluí-lo mediante a tecla [Σ-]. Naturalmente, antes de armazenar valores nos registradores estatísticos é necessário limpar o conteúdo anterior mediante a função [f] [Σ]. Função Descrição [f] [Σ] Limpa valores armazenados nos registradores estatísticos. [Σ+] Acrescenta dados aos registradores estatísticos da HP12C. [Σ-] Subtrai dados aos registradores estatísticos da HP12C. Figura 13. Operando com os registradores estatísticos. É interessante observar que a HP12C não armazena os dados individuais, mas, sim, um conjunto de somatórios, descrito na tabela seguinte. Dos somatórios armazenados é possível construir as principais medidas estatísticas como a média, o desvio-padrão e o coeficiente de correlação. Os somatórios são armazenados em registradores específicos, conforme apresentado a seguir. Registrador Estatístico Registrador da HP N: número de dados armazenados R1: Registrador 1 ΣX: somatório de X R2: Registrador 2 ΣX2: somatório de X ao quadrado R3: Registrador 3 ΣY: somatório de Y R4: Registrador 4 ΣY : somatório de Y ao quadrado 2 R5: Registrador 5 ΣXY: somatório de (X vezes Y) R6: Registrador 6 Figura 14. Registradores estatísticos da HP12C. Assim, para recuperar o número de elementos incluídos nos somatórios (n) basta recuperar o registrador 1: [RCL] 1. Para recuperar o Σ XY basta recuperar o registrador 6: [RCL] 6. Para ilustrar, considere que as vendas de uma mercearia em uma semana de maio tenham sido iguais a 5, 6, 3, 2 e 9. Calcule, com base nestes dados, o somatório das vendas. Solução: basta entrar com os valores e depois solicitar o somatório. Veja os passos a seguir. 13
  • 14. Passo Teclas Descrição 0 [f] [Σ] Limpa os registradores estatísticos 1 5 [Σ+] Digita-se o primeiro valor e o acrescenta aos registradores estatísticos 2 6 [Σ+] Digita-se o próximo valor e o acrescenta aos registradores estatísticos 3 3 [Σ+] Digita-se o próximo valor e o acrescenta aos registradores estatísticos 4 2 [Σ+] Digita-se o próximo valor e o acrescenta aos registradores estatísticos 5 9 [Σ+] Digita-se o próximo valor e o acrescenta aos registradores estatísticos 6 [RCL] 2 Recupera o valor do registrador 2 (que representa Σ X) Final {VISOR} A soma é igual a 25. 25 Registradores Financeiros Os registradores financeiros da HP 12C estão apresentados a seguir. Figura 15. Registradores financeiros. Podem ser de dois tipos básicos: registradores de séries uniformes e registradores de fluxos de caixa, também conhecidos como registradores para séries não uniformes. Séries uniformes: os registradores de séries uniformes são representados pelas teclas localizadas logo abaixo do visor: [n], [i], [PV], [PMT] e [FV]. Séries não uniformes: Os registradores de séries não uniformes são ativados através das funções [g] [CF0] e [g] [CFj] e armazenados nos registradores numéricos. Podem ser armazenados até 20 registradores de fluxos de caixa não uniformes. As principais funções são representadas pelas teclas: [f] [NPV] e [f] [IRR]. A HP 12C compartilha os registradores com as funções financeiras. Ambos estão apresentados com maior profundidade a seguir. Funções algébricas As funções algébricas da HP 12C permitem a realização de cálculos matemáticos elementares. As principais funções são representadas pelos operadores algébricos básicos [+], [-], [x], [÷], que, respectivamente, efetuam as operações de soma, subtração, multiplicação e divisão. Outras funções para operações algébricas elementares da HP 12C estão apresentadas a seguir. Troca o sinal. A função [CHS], do inglês CHange Sign, “troca o sinal” do registrador X, isto é, multiplica seu valor por –1. Por exemplo, para entrar com o valor –105 na HP 12C é preciso colocar o valor 105 e depois trocar o seu sinal através da tecla [CHS]. Abastece o expoente de 10 que multiplica o número. A função [EEX], do inglês Enter EXpoent, introduza o expoente, abastece o expoente de 10 que multiplica o número que está sendo inserido. Permite operações com números grandes. Por 14
  • 15. exemplo, para digitar 17.000.000.000, basta teclar 17 [EEX] 9. De forma similar, para digitar 0,000008 na HP 12C bastaria teclar 8 [EEX] [CHS] 6. Calcula o inverso do registrador X. Para calcular, por exemplo, 1/153, bastaria teclar 153 [1/x]. Algumas outras funções algébricas da HP 12C permitem operações com raízes, potências, fatoriais ou logarítmos: Calcula a raiz quadrada do registrador X. Por exemplo, para calcular a raiz quadrada de 7.225, basta teclar 7225 [g] [ X ]. O visor fornece a resposta: 85,0000. Calcula o registrador Y elevado ao registrador X. Por exemplo, para calcular o cubo de 14, basta teclar na HP 12C: 14 [ENTER] 3 [Yx]. O visor fornece a resposta: 2.744,0000. Para calcular a raiz enésima de um número qualquer, basta elevá-lo ao inverso do índice da raiz. Por exemplo, para calcular a raiz quinta de 371.293, basta elevar o número ao inverso de cinco. Na HP 12C: 371293 [ENTER] 5 [1/x] [Yx]. O visor fornece a resposta: 13,0000. Calcula o logaritmo neperiano do registrador X. Por exemplo, para calcular o logaritmo neperiano de 80, basta teclar 80 [g] [LN]. A HP 12C fornece o resultado: 4,3820. Nas operações de matemática financeira, podemos usar logaritmos nos cálculos associados à obtenção do número de períodos em uma operação com juros compostos. Deduzimos que o número de períodos poderia ser apresentado como sendo igual à seguinte fórmula. ⎛ VF ⎞ log⎜ ⎟ n= ⎝ VP ⎠ log(1 + i ) Usando as propriedades de logaritmos, podemos apresentar a equação anterior em função de logaritmos neperianos. ⎛ VF ⎞ ⎛ VF ⎞ log⎜ ⎟ ln⎜ ⎟ n= ⎝ VP ⎠ = ⎝ VP ⎠ log(1 + i ) ln(1 + i ) Mais adiante, veremos que a HP 12C possui função financeira específica para o cálculo do número de períodos, representada pela tecla [N] e discutida com maior profundidade a seguir. Porém, esse cálculo na HP 12C é sempre aproximado para o inteiro superior. Caso, por exemplo, o número exato de períodos de uma operação seja 2,00004, a função financeira [N] da HP retorna o inteiro superior, igual a 3. Porém, 2,00004 está muito mais próximo de 2 que de 3. Assim, precisamos tomar cuidado com o uso da função financeira [N] da HP 12C. 15
  • 16. Assim, a função [g] [LN] da HP 12C pode ser usada para obter o número exato de períodos. Para ilustrar, considere o caso da questão a seguir. [Exemplo 1.] A juros compostos, um capital C, aplicado a 3,6% ao mês, quadruplicará em qual número aproximado de meses? Durante a sua resolução algébrica, chegamos a encontrar que o valor de n pode ser apresentado de acordo com a seguinte equação. ⎛ VF ⎞ ⎛ VF ⎞ ⎛ 400 ⎞ log⎜ ⎟ ln⎜ ⎟ ln⎜ ⎟ n= ⎝ VP ⎠ = ⎝ VP ⎠ = ⎝ 100 ⎠ log(1 + i ) ln (1 + i ) ln (1 + 0,036) Usando a função LN da HP 12C, poderíamos executar os passos apresentados a seguir: [f] [REG] 400 [ENTER] 100 [÷] [g] [LN] 1 [ENTER] 0,036 [+] [g] [LN] [÷]. O visor apresenta o resultado: 39,1972. Note que caso a função [N] tivesse sido usada, o valor obtido seria 40, já que a função [N] aproxima o cálculo para o inteiro superior. É importante destacar que a HP não possui a função específica para cálculo de logaritmos com base 10, entretanto pode-se empregar uma propriedade dos logaritmos apresentada como: logab = logka / logkb ou log10x = ln x / ln 10 Assim, para se obter o logaritmo neperiano de 100, por exemplo, bastaria extrair o logaritmo neperiano de 100 e dividi-lo pelo logaritmo neperiano de 10. Por exemplo, na HP bastaria fazer 100 [g] [LN] 10 [g] [LN] [÷] que é igual a 2. Caso seja necessário extrair a parte fracionária ou inteira de um determinado valor, a HP 12C disponibiliza duas funções específicas para esta tarefa: [g] [FRAC] Calcula a parte fracionária do registrador X. Por exemplo, para extrair a parte fracionária de 17,8562, basta teclar na HP 12C: 17,8562 [g] [FRAC]. O visor fornece a resposta: 0,8562. [g] [INTG] Calcula a parte inteira do registrador X. Por exemplo, para extrair a parte inteira de 17,8562, basta teclar na HP 12C: 17,8562 [g] [INTG]. O visor fornece a resposta: 17,0000. Caso cálculos com probabilidades estejam sendo feitos, a HP 12C possui função adequada para o cálculo do fatorial de um número. [g] [n!] Calcula o fatorial do registrador X. Por exemplo, para calcular 7!, basta teclar na HP 12C: 7 [g] [n!]. O visor fornece a resposta: 5.040,0000. Funções percentuais São três as funções que facilitam cálculos percentuais da HP 12C: Calcula a percentagem fornecida no registrador X em cima do registrador Y. O uso da função [%] está apresentado na questão seguinte. 16
  • 17. [Exemplo 2.] Uma loja oferece um desconto de 50% a quem pagar a vista e oferece um desconto de 20% a quem pagar integralmente um mês após a compra. Na realidade, essa loja cobra, de quem prefere pagar um mês após a compra, juros mensais de quanto? Já que nenhum valor é fornecido no enunciado, pode-se assumir um preço igual a $100,00. Sendo o preço igual a $100,00, o valor a vista seria 100 menos 50% de 100, ou $50,00. Na HP 12C podemos executar os passos seguintes. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 100 [ENTER] Abastece o valor inicial. 2 50 [%] Abastece o percentual e calcula o seu respectivo valor. 3 [-] Realiza a subtração. Final {VISOR} A HP apresenta a subtração calculada: 50,0000. 50,0000 O valor após 30 dias seria 100 menos 20% de 100, ou $80,00. Na HP 12C poderíamos executar os passos: [f] [REG] 100 [ENTER] 20 [%] [-]. O visor forneceria a resposta, igual a 80,0000. Assim, os juros seriam iguais a 80 – 50, ou $30,00. A taxa é igual a 30 ÷ 50 = 60%. Uma maneira muito mais rápida para resolver a questão apresentada anteriormente poderia ser por meio da função [∆%]. Veja a apresentação da função [∆%] a seguir. Calcula quantos porcento do registrador X o registrador Y vale. Veja o uso da função [%T] no exemplo a seguir. [Exemplo 3.] Um título, no valor nominal de $80.000,00, foi pago com antecedência, sofrendo um desconto comercial simples de $1.500,00. Qual o percentual de desconto da operação? Veja os passos na HP 12C. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 80000 [ENTER] Abastece o valor nominal. 2 1500 Abastece o desconto. 3 [g] [%T] Solicitamos o percentual de desconto, calculado sobre o valor nominal. Final {VISOR} A HP apresenta o percentual calculado: 1,8750. 1,8750 Calcula a variação percentual existente entre os registradores Y e X, nesta ordem. Podemos usar a função [∆%] na solução da questão apresentada a seguir. [Exemplo 4.] Para comprar um tênis de $70,00, Renato deu um cheque pré-datado de 30 dias no valor de $74,20. A taxa de juros cobrada foi de quanto? Podemos usar a função [∆%] para calcular de modo simples a taxa de juros do período, que corresponde à variação percentual dos valores. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 70 [ENTER] Abastece o valor inicial. 17
  • 18. 2 74,20 Abastece o valor final. 3 [g] [∆%] Solicitamos a variação percentual ou taxa de juros do período. Final {VISOR} A HP apresenta a variação calculada: 6%.. 6,0000 Em relação ao primeiro exemplo, o cálculo da taxa de juros ao período ou da variação percentual seria muito mais fácil por meio da função [∆%]. Na HP 12C poderíamos executar os passos: [f] [REG] 50 [ENTER] 80 [∆%]. O visor forneceria a resposta, igual a 60,0000. Funções de datas Um dos usos importantes da HP 12C no cálculo de operações financeiras faz referência à contagem de dias entre duas datas ou à projeção de uma data futura, com base na data atual e do prazo da operação. A HP permite cálculos com datas entre 15/10/1582 e 25/11/4046 e, antes de começar a trabalhar com cálculos de data na HP 12C, é necessário configurar a notação empregada. O padrão usual da HP consiste na apresentação das datas como nos Estados Unidos, onde a data 20 de abril de 2008 poderia ser apresentada como 04 – 20 – 2008. No Brasil, usamos notação diferente, com a apresentação do dia, seguido do mês e, por fim, do ano. Assim, a mesma data aqui no Brasil poderia ser apresentada como 20/04/2008. PARA AUMENTAR O CONHECIMENTO ... MATEMÁTICA DAS FINANÇAS (A) com aplicações na HP12C e Excel - v. 1 (Série Desvendando as Finanças). Adriano Leal Bruni e Rubens Famá O livro “A Matemática das Finanças” apresenta a Matemática Financeira, ilustrando seu uso com muitos exemplos e exercícios na calculadora HP 12C. Para saber mais sobre o livro, visite www.editoraatlas.com.br ou www.infinitaweb.com.br. Para poder usar a notação convencional de datas aqui no Brasil, é necessário configurar corretamente a máquina. Para isso, devemos acender um flag, um indicativo no visor da máquina, alertando o fato de que estamos trabalhando com apresentação das datas no formato da HP 12C D.MY. Ou seja, as datas serão apresentadas pelo dia, seguido de um ponto (.), seguido do mês e, por fim, do ano. Assim, a data 20/04/2008 pode ser apresentada na HP 12C como sendo 20.042008. A configuração da convenção de data da HP 12C pode ser feita mediante o uso das seguintes funções: [g] [D.MY] Configura a HP para trabalhar no modo de notação dia.mêsano. [g] [M.DY] Configura a HP para trabalhar no modo de notação mês.diaano. Quando a função [g] [D.MY] é empregada, o flag D.MY fica acesso no visor, indicando a convenção da notação DIA.MESANO da calculadora. Flag Ativa Desativa Descrição D.MY [g] [D.MY] [g] [M.DY] Quando ativado, indica a opção de cálculo de datas inseridas no modo DIA.MÊSANO, o que é mais usual no Brasil. Como, no Brasil, é adotada a convenção de notação de datas no formato dia, mês e ano, recomenda-se que o indicador D.MY esteja sempre ativado. 18
  • 19. Calculando o número de dias entre duas datas Pode-se usar a função [g] [∆DYS] para calcular o número de dias entre duas datas. Calcula o número de dias corridos existentes entre as datas fornecidas nos registradores Y e X. Para ilustrar o uso do recurso, considere a questão seguinte. [Exemplo 5.] A quantia de $10.000,00 foi aplicada a juros simples exatos do dia 12 de abril ao dia 5 de setembro do corrente ano. Qual o número de dias na operação? Antes de calcular, é preciso configurar a HP 12C para a notação D.MY. Passo Teclas Descrição 1 [g] [D.MY] Configura a HP 12C para trabalhar com datas no formato DD.MMAAAA. Ou seja, dia, seguido de ponto, seguindo do mês e, por fim, do ano. Com a HP 12C devidamente configurada, o visor mostrará o flag D.MY aceso. Após ter configurado a calculadora, pode-se executar os passos seguintes. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 12.041998 Abastece a data inicial. Note que a convenção DD.MMAAAA (D.MY) foi obedecida. No caso, considerou-se o ano da prova (1998). Na prática, qualquer ano poderia ser considerado. 2 05.091998 Abastece a data final. 3 [g] [∆DYS] Solicitamos o cálculo do número de dias Final {VISOR} A HP apresenta o número calculado de dias: 146. 146,0000 Projetando uma data futura ou passada A função [g] [DATE] permite que a HP 12C projete uma data futura ou passada, a partir de uma data inicial. Com base no registrador Y, calcula a data futura ou passada acrescida do número de dias presente no registrador X. Para ilustrar o uso do recurso, considere a questão seguinte. [Exemplo 6.] Uma duplicata de $570,00, vencida em 04.03.86, somente foi paga 230 dias depois. Qual a data de vencimento da operação? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 04.031986 Abastece a data inicial. Note que a convenção DD.MMAAAA [ENTER] (D.MY) foi obedecida. 2 230 Abastece o intervalo de dias. Como o intervalo foi positivo, a HP retornará a data após terem sido passados 230 dias. 3 [g] [DATE] Solicitamos a data projetada. 4 {VISOR} A HP apresenta a data: 20 out. 1986. Além de apresentar a 20.10.1986 1 data futura, a HP indica o dia da semana correspondente à data representado pelo código 1. 19
  • 20. Quando usamos a função [g] [DATE], podemos encontrar datas futuras, como na questão anterior, ou passadas. Observe a solução da questão seguinte. [Exemplo 7.] Um capital foi resgatado no dia 24 de abril, do ano de 1997. Sabendo que o prazo da operação foi de 73 dias, determine a data em que foi aplicado. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 24.041997 Abastece a data inicial. Note que a convenção DD.MMAAAA [ENTER] (D.MY) foi obedecida. 2 73 [CHS] Abastece o intervalo de dias. Como o intervalo foi negativo, a HP retornará a data antes de terem sido passados 73 dias. 3 [g] [DATE] Solicitamos a data projetada. 4 {VISOR} A HP apresenta a data: 9 fev. 1997. Além de apresentar a data 9.02.1997 7 futura, a HP indica o dia da semana por meio do número 7 apresentado após a data. O número 7 corresponde a domingo. Determinando o dia da semana Quando a função [g] [DATE] é empregada, além da data calculada, nós podemos saber o dia da semana correspondente à data. A HP 12C sempre retorna um código numérico após a data. Para saber a qual dia da semana o código se refere, basta usar a tabela seguinte. Código Dia da semana 1 Segunda-feira 2 Terça-feira 3 Quarta-feira 4 Quinta-feira 5 Sexta-feira 6 Sábado 7 Domingo Figura 9. 16. Códigos de dias da semana. Veja o uso do recurso na questão apresentada a seguir. [Exemplo 8.] Um capital foi resgatado no dia 13 de abril, do ano de 1997. Sabendo que o prazo da operação foi de 58 dias, determine o dia da semana em que foi aplicado. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 13.041997 Abastece a data inicial. Note que a convenção DD.MMAAAA [ENTER] (D.MY) foi obedecida. 2 58 [CHS] Abastece o intervalo de dias. Como o intervalo foi negativo, a HP retornará a data antes de terem sido passados 58 dias. 3 [g] [DATE] Solicitamos a data projetada. Final {VISOR} A HP apresenta a data: 14 fev. 1997. Além de apresentar a 14.02.1997 5 data futura, a HP indica o dia da semana correspondente à data. Para isso a calculadora segue a convenção de que o número 5 apresentado após a data corresponde a sexta-feira. Funções estatísticas Um grupo de recursos extremamente úteis da HP 12C estão representados nas funções estatísticas da calculadora. Através de funções estatísticas simples, é possível obter-se algumas estatísticas básicas como a média, o desvio-padrão, a média ponderada, o coeficiente de correlação e variáveis interpoladas. [g] [ x ] Calcula a média aritmética simples dos valores de X e Y 20
  • 21. armazenados no modo de somatório. [g] [s] Calcula o desvio padrão amostral dos valores de X e Y armazenados no modo de somatório. [g] [ xw ] Calcula a média ponderada dos valores de X e Y armazenados no modo de somatório. Por exemplo, as notas obtidas por um aluno nas provas de Química foram iguais a 6, 4 e 9. Sabendo que as avaliações tinham pesos iguais a 5, 3 e 2, respectivamente, calcule a média final do aluno na disciplina. Solução: pode-se entrar com os dados no modo de somatório da calculadora. Sabendo-se que os registradores 6 e 2 armazenam, respectivamente, ΣXY e ΣX e que a média ponderada pode ser escrita como: Xw = ΣXY / ΣX, os registradores 6 e 2 podem ser empregados para a obtenção da média ponderada. Vide o exemplo fornecido a seguir. Passo Teclas Descrição 0 f [Σ] Limpa os registradores estatísticos 1 6 [ENTER] 5 [Σ+] Digita-se o primeiro par de dados e os acrescenta aos registradores estatísticos. Note que a nota está no registrador Y e o peso no registrador X. 2 4 [ENTER] 3 [Σ+] Digita-se o segundo par de dados e os acrescenta aos registradores estatísticos. 3 9 [ENTER] 2 [Σ+] Digita-se o terceiro par de dados e os acrescenta aos registradores estatísticos. 4 RCL 6 Recupera o registrador 6: ΣXY 5 RCL 2 Recupera o registrador 2: ΣX 6 [÷] Divide o registrador Y (ΣXY) pelo registrador X (ΣX). Final {VISOR} O visor mostra a média ponderada, igual a 6. 6,0000 Em outra solução, mais simples, poderia usar a função média ponderada. No passo 4 basta recuperar a média ponderada através da função [g] [Xw]. Passo Teclas Descrição 0 f [Σ] Limpa os registradores estatísticos 1 6 [ENTER] 5 [Σ+] Digita-se o primeiro par de dados e os acrescenta aos registradores estatísticos. Note que a nota está no registrador Y e o peso no registrador X. 2 4 [ENTER] 3 [Σ+] Digita-se o segundo par de dados e os acrescenta aos registradores estatísticos. 3 9 [ENTER] 2 [Σ+] Digita-se o terceiro par de dados e os acrescenta aos registradores estatísticos. 4 [g] [Xw] Solicita o cálculo da média ponderada. Final {VISOR} O visor mostra a média ponderada, igual a 6. 6,0000 Funções de programação Um recurso útil da calculadora HP 12C em determinadas situações consiste na possibilidade de programar a máquina. Existem várias funções e recursos de programação, como: [R/S] Do inglês RUN/STOP, solicita ou interrompe a execução de um programa. [f] [P/R] Do inglês PROGRAM/RUN, colocada a calculadora no modo de programação (PROGRAM) ou de execução (RUN); 21
  • 22. [f] [PSE] Do inglês PAUSE, fornece uma pausa de cerca de 1 segundo na execução do programa. [f] [PRGM] Do inglês CLEAR PROGRAMS, limpa os programas registrados na memória da calculadora. [g] [GTO] Do inglês go to, executa um desvio de rotina em programa, com instrução do tipo “vá para”. [SST] Do inglês single step, executa o programa passo a passo. [g] [BST] Do inglês back step, volta um passo na execução do programa. CURIOSIDADE DA HP 12C! Para desligar e travar a calculadora, impossibilitando o uso por terceiros pressione  as seguintes teclas:   45 [ENTER] [ON] [PMT] (juntos) [ON] [PMT] (juntos) [1/x]    Para ligar novamente: [ON] [PMT] (juntos)  As funções de programação podem ser melhor explicitadas nos exemplos fornecidos a seguir. Uma loja, que trabalha com artigos importados, codifica todos os seus preços em dólares. Porém, durante qualquer operação de compra ou cotação, de preço por telefone, é necessário que o preço fornecido seja dado em real. Crie um programa para converter, automaticamente, valores em dólar para valores em reais. Um exemplo de programa para conversão de valores, de US$ para R$, pode ser visto a seguir. Para poder usar o programa a cotação do US$ deve estar armazenada no Registrador 1. Para isso, pode-se usar o recurso [STO] 1. Passo Teclas Visor Descrição 1 f P/R 0 Entra no modo de programação da HP12C. 2 f PRGM 0 Limpa os programas existentes. 3 RCL 1 01 – 45 1 Recupera o valor armazenado no Registrador 1. 4 x 02 - 10 Multiplica. 5 g GTO 00 03 - 43.33 00 Volta para a primeira linha do programa. Final f P/R Encerra o modo de programação da HP12C. Antes de rodar o programa, é necessário armazenar o valor da cotação do dólar no registrador 1. Por exemplo, imagine que a cotação do dólar seja igual a 1,98. Qual é o valor em reais de uma mercadoria com preço igual a US$7,20? Com o programa abastecido, basta fazer: Passo Teclas Descrição 1 1,98 [STO] [1] Armazena a cotação do dólar no registrador [1]. 2 7,20 Entra com o preço em dólar. 3 [R/S] Roda o programa, convertendo US$ em R$. Final {VISOR} O visor apresenta o valor 14,2560, resultado de US$ 7,20 convertido para R$, com cotação de 1,98. Para rodar outras vezes o programa, basta pressionar a tecla [R/S]. Os recursos de programação da HP 12C podem ser empregados em matemática financeira com o objetivo de, por exemplo, converter taxas equivalentes compostas. Para inserir um programa 22
  • 23. na HP 12C é preciso entrar no modo de programação e digitar a seqüência de teclas que desejamos gravar e usar no futuro. PROGRAMANDO A HP 12C!  Nós podemos inserir um programa na HP 12C que permite a conversão das taxas!      Por meio do abastecimento da taxa no registrador [i], do período fornecido de capitalização no registrador [PV] e o do período de capitalização desejado no registrador [FV], é possível converter taxas equivalentes através da execução do programa, via tecla [R/S]. Passo Teclas Visor Descrição 0 f P/R 0 Entra no modo de programação da HP12C. O visor indicará o flag PRGM 1 f PRGM 0 Limpa os programas existentes. 2 RCL i 01 - 45 12 Início da entrada da rotina. 3 1 02 - 1 4 0 03 - 0 5 0 04 - 0 6 ÷ 05 - 10 7 1 06 - 1 8 + 07 - 40 9 RCL PV 08 - 45 13 10 RCL FV 09 - 45 15 11 ÷ 10 - 10 12 Yx 11 - 21 13 1 12 - 1 Fim da rotina. 14 - 13 - 30 15 1 14 - 1 16 0 15 - 0 17 0 16 - 0 18 x 17 - 20 19 g GTO 00 18 - 43.33 00 Volta para a primeira linha do programa. 20 f P/R Encerra o modo de programação da HP12C. Figura 9. 17. Programa para cálculo de taxas equivalentes na HP12C. Para usar o programa, devemos digitar a taxa, seguida da tecla [i]. O valor da unidade da taxa colocamos no registrador [FV]. O que queremos ver pode ser encontrado mediante o uso da tecla [PV]. O QUE É FÁCIL DE VER E O QUE EU PRECISO VER!  Para facilitar a memorização associe: [i] é a taxa; [PV] é o que preciso ver; [FV] é o  que é fácil de ver.    Por exemplo, calcule a taxa mensal equivalente a 80% a. a. Logo, é fácil de ver a taxa para 12 meses ou um ano. Assim, temos: Taxa: 80% Registrador [i] Registrador usual para taxa de juros. Temos: 12 meses Registrador [FV] Registrador o que é Fácil de Ver, no caso a taxa de 12 meses. O que queremos? Registrador [PV] O que Preciso Ver. 23
  • 24. Com o programa anterior digitado na HP12C basta fazer 80 [i] 1 [PV] 12 [FV] [R/S]. A resposta é 5,02% a.m. O programa também poderia ser usado em outras situações onde o cálculo de uma taxa equivalente fosse necessário. Veja o exemplo a seguir. [Exemplo 9.] Obter a taxa de juros anual equivalente à taxa mensal de 5%, a juros compostos, em porcentagem e com aproximação de uma casa decimal. Temos que a taxa de 1 mês é fácil de ver (1 [FV]) e igual a 5% (5 [i]). Precisamos ver a taxa de 12 meses (12 [PV]). Assim, na HP 12C, após o programa ter sido inserido, temos: 1 [FV] 5 [i] 12 [PV]. O visor mostra a resposta: 79,59%. PARA USAR TEM QUE ABASTECER ANTES!  Lembre‐se que para usar o programa é preciso inseri‐lo na sua HP 12C antes do  seu uso!    Códigos de erro Eventualmente, na operação da HP 12C pode ocorrer alguma falha, resultando em um procedimento incorreto, muitas vezes indicado por uma mensagem de erro. As principais mensagens de erro da calculadora podem ser vistas na Figura 18. Erro Descrição Error 0 Erro em operações matemáticas. Exemplos: divisão de número por zero, raiz quadrada de número negativo, logaritmo de número menor ou igual a zero, fatorial de número não inteiro. Error 1 Ultrapassagem da capacidade de armazenamento e processamento da máquina: a magnitude do resultado é igual ou superior a 10100. Por exemplo, fatorial de 73. Note que a mensagem de erro não aparece: apenas uma série de noves aparece no visor. Error 2 Operações estatísticas com erro. Por exemplo, média com n igual a 0. Error 3 Erro no cálculo da taxa interna de retorno (IRR). Neste caso, a mensagem informa que o cálculo é complexo, podendo envolver múltiplas respostas e não poderá prosseguir, a menos que você forneça uma estimativa para a taxa interna de retorno (IRR) Error 4 Erro em operações com a memória da calculadora. Por exemplo: tentativa de introdução de mais de 99 linhas de programação; tentativa de desvio (GTO) para uma linha inexistente em um programa; tentativa de operação com os registradores de armazenamento (R5 a R9 ou R.0 a R.9); tentativa de utilização de um registrador ocupado com linha de programação. Error 5 Erro em operações com juros compostos. Provavelmente, algum valor foi colocado com o sinal errado (todos os valores têm o mesmo sinal), ou os valores de i, PV e PF são tais, que não existe solução para n. Error 6 Problemas com o uso dos registradores de armazenamento. O registrador de armazenamento especificado não existe, ou foi convertido em linha de programação. O número de fluxos de caixa inseridos foi superior a 20. Error 7 Problemas no cálculo da taxa interna de retorno (IRR). Não houve troca de sinal no fluxo de caixa. Error 8 Problemas com o calendário. Pode ser decorrente do emprego de data inapropriada ou em formato impróprio; tentativa de adição de dias além da capacidade da máquina. Error 9 Problemas no auto-teste. Ou o circuito da calculadora não está funcionando corretamente, ou algum procedimento no auto-teste apresentou falhas. Figura 18. Códigos de erro da HP12C. Usando as funções financeiras da HP 12C 24
  • 25. A seguir serão apresentadas as principais funções financeiras da HP12C. As funções financeiras mais usuais situam-se logo abaixo do visor da HP 12C, conforme apresenta a figura seguinte. Figura 19. Funções financeiras da HP 12C. Funções financeiras para dois capitais ou séries uniformes: Calcula ou abastece o número de períodos. Calcula ou abastece a taxa de juros Calcula ou abastece o valor presente Calcula ou abastece a prestação. Caso seja usada, é preciso configurar a máquina com o uso das funções [g] [END] no caso de séries uniformes postecipadas, sem entrada, ou [g] [BEG], com séries antecipadas, com entrada. Calcula ou abastece o valor futuro Funções financeiras para séries não uniformes: Do inglês Cash Flow 0, armazena o fluxo de caixa na data zero. Do inglês Cash Flow j, armazena o fluxo de caixa na data j (j entre 1 e 20). Armazena o número de fluxos de caixa repetidos. Do inglês Net Present Value, calcula o valor presente líquido de um fluxo de caixa não uniforme. Do inglês Internal Rate of Return, calcula a taxa interna de retorno de um fluxo de caixa não uniforme. USE A CONVENÇÃO DOS SINAIS!  A HP 12C requer o uso da convenção dos sinais! Se saiu do bolso, sinal negativo.  Se entrou no bolso, sinal positivo!    Além das funções financeiras propriamente ditas, é preciso destacar a importância da função para troca de sinais, a função [CHS], que troca o sinal do número. Assim, quando abastecemos 25
  • 26. o valor presente de uma operação de aplicação de $5.000,00, devemos lembrar a convenção dos sinais apresentada no capítulo 1 do livro que diz que quando consideramos uma saída de recursos devemos usar o sinal negativo. Assim, para abastecer o valor -5000 na HP 12C devemos fazer: 5000 [CHS] [PV]. Outras funções simples também ajudam a executar operações financeiras, como as funções [g] [12x] e [g] [12÷]. Divide o valor por 12. Multiplica o valor por 12. As funções [g] [12x] e [g] [12÷] podem ser empregadas rotineiramente na conversão de períodos anuais em mensais ou vice-versa. Nas operações com juros simples e taxas proporcionais, podem ser também empregadas na conversão de taxas. Por exemplo, uma questão pode apresentar que uma operação foi feita por 36 meses mas o enunciado solicita a taxa anual. Para converter 36 meses em um ano de forma rápida na HP 12C, bastaria executarmos 36 [g] [12÷]. Caso o enunciado falasse em 1,5 ano, mas solicitasse a taxa mensal, poderíamos converter o prazo para meses, executando 1,5 [g] [12x]. Em outros casos poderíamos desejar obter a taxa simples anual proporcional a 6% a. m. Na HP 12C, bastaria fazer 6 [g] [12x]. Caso fosse preciso obter a taxa simples mensal proporcional a 104% ao ano, bastaria executar 104 [g] [12÷]. FUNÇÕES FINANCEIRAS E PERÍODOS INTEIROS Quando apenas períodos inteiros são considerados, o cálculo é muito simples na HP 12C. Caso uma operação com dois capitais esteja sendo analisada, fornecemos três parâmetros e solicitamos o quarto. Por exemplo, podemos fornecer o valor presente, o número de períodos e taxa. Em seguida solicitamos o valor futuro. Outro exemplo, fornecemos o valor presente, o valor futuro e taxa. Em seguida, pedimos o número de períodos. Quando realizamos cálculos financeiros na HP 12C precisamos estar atentos e respeitar a convenção dos sinais. Desembolsos de caixa devem ser considerados, sempre, com o sinal negativo. Entradas com o sinal positivo. Caso a convenção não seja seguida, a HP poderá apresentar a mensagem “ERROR 5”, indicando que, possivelmente, existiu o erro na colocação dos sinais. Outra dica importante faz referência ao uso da tecla com o objetivo de recuperar um dos valores armazenados. Caso tenhamos armazenado a taxa e o prazo e, momentos depois, precisássemos recuperar o valor do prazo, bastaria teclar [RCL] [N]. A HP fornece rapidamente o valor contido na memória correspondente ao prazo. [Exemplo 10.] O montante produzido por $10.000,00, aplicados em regime de juro composto à taxa de 4% ao mês, durante 2 meses, é de quanto? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 10000 [CHS] [PV] Abastece o valor presente. Note a importância de respeitar a convenção dos sinais. Como aplicamos $10.000,00, logo tiramos do bolso $10.000,00. É preciso usar a convenção do 26
  • 27. sinal negativo. 2 4 [i] Abastece a taxa. Note que a HP 12C já entende que a taxa é abastecida em termos percentuais. Sendo a taxa de 4% ao período, não é preciso colocá-la na forma 0,04. Podemos colocá-la como sendo igual a 4. 3 2 [N] Abastece o número de períodos. Lembre que na matemática financeira, a taxa e o número de períodos precisam estar em uma mesma base. Logo, sendo a taxa mensal, N deve ser apresentado em número de meses. 4 [FV] Solicita o valor futuro. Final {VISOR} O visor da HP indica o valor futuro calculado, igual a 10.816,0000 10.816,00. Note que o valor foi positivo, indicado uma entrada de caixa futura, conseqüência da aplicação de $10.000,00 feita originalmente. [Exemplo 11.] Numa financeira, os juros são capitalizados trimestralmente. Quanto renderá de juros, ali, um capital de $145.000,00 em um ano, a uma taxa de 40% ao trimestre? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 145000 [CHS] [PV] Abastece o valor presente. Note a importância de respeitar a convenção dos sinais. Como aplicamos $10.000,00, logo tiramos do bolso $10.000,00. É preciso usar a convenção do sinal negativo. 2 40 [i] Abastece a taxa. Note que a HP 12C já entende que a taxa é abastecida em termos percentuais. Sendo a taxa de 4% ao período, não é preciso colocá-la na forma 0,04. Podemos colocá-la como sendo igual a 4. 3 4 [N] Abastece o número de períodos. Lembre que na matemática financeira, a taxa e o número de períodos precisam estar em uma mesma base. Logo, sendo a taxa trimestral, N deve ser apresentado em número de trimestres. Em um ano, temos quatro trimestres. 4 [FV] Solicita o valor futuro. 5 {VISOR} O visor da HP indica o valor futuro calculado, igual a 557.032,00. 6 [RCL] [PV] Solicitamos o valor presente que havia sido abastecido. 7 {VISOR} O visor da HP indica o valor presente abastecido, igual a - 145.000,00. 8 [+] Somamos valores presente negativo e futuro positivo, com o objetivo de calcular os juros desejados pelo enunciado da questão. Final {VISOR} O visor da HP indica os juros calculados, iguais a 412.032,00. 412.032,0000 [Exemplo 12.] Uma pessoa tem um compromisso no valor de $900.000,00 a ser saldado dentro de 6 meses. A maior taxa de juros mensal por remuneração de aplicação de capital que conseguiu foi de 7% ao mês, no regime de juros compostos. Para garantir o pagamento do compromisso na data marcada, qual a quantia mínima que deverá aplicar hoje? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 900000 [FV] Abastece o valor futuro. Note a importância de respeitar a convenção dos sinais. Como precisaremos receber $900.000,00, logo colocaremos no bolso $900.000,00. É preciso usar a convenção do sinal positivo. 2 7 [i] Abastece a taxa. Note que a HP 12C já entende que a taxa é abastecida em termos percentuais. Sendo a taxa de 7% ao período, não é preciso colocá-la na forma 0,07. Podemos colocá-la como sendo igual a 7. 3 6 [N] Abastece o número de períodos. Lembre que na matemática 27
  • 28. financeira, a taxa e o número de períodos precisam estar em uma mesma base. Logo, sendo a taxa mensal, N deve ser apresentado em número de meses. 4 [PV] Solicita o valor presente. Final {VISOR} O visor da HP indica o valor presente calculado, igual a - 599.708,0000 599.708,00. Note que o valor foi negativo, indicado uma saída de caixa presente, conseqüência da necessidade do resgate futuro. [Exemplo 13.] Uma pessoa recebe uma proposta de investimento hoje, quando uma quantia de $200,00 fará com que, no final do segundo ano, o valor do montante seja de $242,00. No regime de juros compostos, a taxa de rentabilidade anual desse investimento é de quanto? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 200 [CHS] [PV] Abastece o valor presente. 2 2 [N] Abastece o número de períodos. 3 242 [N] Abastece o valor futuro. 4 [i] Solicita a taxa de juros. Final {VISOR} O visor da HP indica a taxa calculada: 10. Note que a unidade 10,0000 da taxa esta em porcento, ao período do valor abastecido em [N]. Como [N] está em número de anos, a taxa é 10% a. a. A taxa apresentada pela HP 12C sempre estará na unidade de N. Assim, caso seja preciso obter uma taxa mensal, N deve ser apresentado em número de meses. Caso seja preciso uma taxa anual, N deve ser apresentada em número de anos e assim por diante. CUIDADO COM O ERROR 5! As funções financeiras da HP 12C demandam o uso correto da convenção dos  sinais. Quando o dinheiro sai do bolso, use sinal negativo. Quando entra dinheiro  no bolso, use sinal positivo. Caso apareça a mensagem ERROR 5, o uso do sinal foi    esquecido!  Observe a solução da questão seguinte. [Exemplo 14.] Uma pessoa recebe uma proposta de investimento hoje, quando uma quantia de $200,00 fará com que, no final do segundo ano, o valor do montante seja de $242,00. No regime de juros compostos, a taxa de rentabilidade mensal desse investimento é igual a quanto? Note que o enunciado pede a taxa mensal. Assim, precisamos considerar um número de períodos em meses. No caso, dois anos são iguais a 24 meses. Assim, N = 24. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 200 [CHS] [PV] Abastece o valor presente. 2 24 [N] Abastece o número de períodos em meses. 3 242 [FV] Abastece o valor futuro. 4 [i] Solicita a taxa de juros. Final {VISOR} O visor da HP indica a taxa calculada: 0,7974. Note que a 0,7974 unidade da taxa esta em porcento, ao período do valor abastecido em [N]. Como [N] está em número de meses, a taxa é 0,7974% a. m. CUIDADO NO CÁLCULO DO NÚMERO DE PERÍODOS!!! 28
  • 29. Quando usamos a HP 12C para calcular o número de períodos de uma operação, devemos tomar cuidado com o valor retornado para N. O algoritmo empregado pela HP 12C calcula N tanto em operações com dois capitais como em séries uniformes. O resultado apresentado no cálculo de N sempre é aproximado para o inteiro superior. Assim, caso o valor calculado algebricamente para N seja igual a 2,001, a HP aproximará o cálculo, fornecendo o número 3 como resposta. Logo, precisamos tomar cuidado ao calcular N com a HP 12C. NÚMERO APROXIMADO DE PERÍODOS!  A HP 12C aproxima o cálculo do número de períodos para o inteiro superior!    Cuidado ao calcular N na HP 12C!  Veja a solução algébrica e na HP 12C da questão apresentada a seguir. [Exemplo 15.] A juros compostos, um capital C, aplicado a 3,6% ao mês, quadruplicará em qual número aproximado de meses? Em uma solução algébrica anteriormente apresentada e que ilustrou o cálculo com a função [g] [LN] da HP 12C, aplicando a fórmula temos que n = 39,1966. Aproximadamente 39 meses.   É MAIS FÁCIL TRABALHAR COM NÚMEROS!  Quando nada é dito, assuma o valor 100!    Para usar a HP 12C, podemos assumir um valor presente igual a 100. Seu quádruplo será 400. Caso a questão fosse resolvida na HP 12C, teríamos os passos a seguir. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 100 [CHS] [PV] Abastece o valor presente. 2 3,6 [i] Abastece a taxa mensal. 3 400 [FV] Abastece o valor futuro. 4 [N] Solicita o número de períodos. Final {VISOR} O visor da HP indica o número aproximado de períodos, igual 40,0000 a 40. É preciso sempre tomar cuidado com o cálculo de [N] na HP, já que seu valor será aproximado para o inteiro superior. FUNÇÕES FINANCEIRAS E PERÍODOS FRACIONÁRIOS Quando existem períodos fracionários, a HP 12C permite cálculos na convenção exponencial, sempre considerando juros compostos nas partes inteira ou fracionária de N, ou cálculos na convenção linear, com juros compostos na parte inteira de N, mas juros simples na parte fracionária de N. Originalmente6, cálculos envolvendo o regime de capitalização composta em períodos fracionários são relativamente trabalhosos. Para simplificar as operações, nestes casos, costumava-se empregar a denominada convenção linear. 6 Lembre-se que a HP 12C foi lançada em 1981! 29
  • 30. De acordo com a convenção linear, existe a incidência de juros compostos durante os períodos inteiros de capitalização, sendo que, posteriormente, existe a incidência de juros simples durante os períodos fracionários de capitalização. PARA AUMENTAR O CONHECIMENTO ... MATEMÁTICA FINANCEIRA COM HP12C E EXCEL. Adriano Leal Bruni e Rubens Famá O bom uso da Matemática Financeira requer o domínio de conceitos e operações fundamentais de álgebra. O livro “Matemática Financeira com HP12C e Excel” revisa todos os principais conceitos de matemática básica necessários em Finanças, trazendo mais de 1000 exercícios ao longo do livro, incluindo muitas questões de concursos públicos. Para saber mais sobre o livro, visite www.editoraatlas.com.br ou www.infinitaweb.com.br. Matematicamente, o valor futuro no regime de capitalização composta, com convenção linear pode ser apresentado pela equação seguinte: m ⎛ r⎞ VF = VP.(1 + i ) .⎜1 + i. ⎟ ⎝ s⎠ Onde: VF = Valor Futuro VP = Valor Presente i = taxa de juros da operação m = número de períodos inteiros de capitalização r/s = período fracionário de capitalização Note que m + r/s é igual a n (número de períodos de capitalização) Pela convenção exponencial, sempre são aplicados juros compostos, mesmo nos períodos fracionários de capitalização. Assim, prevalece a fórmula padrão de juros compostos: VF = VP (1 + i ) . n   LINEAR OU EXPONENCIAL?  Questões de concursos proíbem o uso de calculadoras e costumam cobrar cálculos  na convenção linear. Porém, na prática no Brasil, quase todas as operações são  feitas na convenção exponencial. Logo, cuidado ao configurar sua HP 12C!    A HP 12C permite operações com juros compostos nas duas convenções. Para usá-las corretamente, existe a necessidade do uso de dois indicadores (apresentados como flags) fundamentais nos cálculos que envolvem matemática financeira na HP12C, apresentados na figura seguinte. 30
  • 31. Flag Ativa Desativa Descrição C [STO] [EEX] [STO] [EEX] Quando ativado indica a opção de cálculo de juros Compostos nas parcelas fracionárias de períodos não inteiros. Quando não ativado, indica que nas parcelas fracionárias de períodos não inteiros o cálculo no regime de juros compostos ocorrerá mediante juros simples! Ou seja, com o flag desativado estaremos usando a convenção linear, apresentada no capítulo 4 do livro. Figura 20. A Calculadora HP 12C. Observe o uso da convenção linear na solução da questão apresenta a seguir. [Exemplo 16.] Uma pessoa aplicou $10.000,00 a juros compostos de 18% ao ano, pelo prazo de dois anos e três meses. Admitindo-se a convenção linear, o montante da aplicação ao final do prazo era igual a quanto? ⎛ r⎞ Usando a equação da convenção linear: VF = VP.(1 + i ) .⎜1 + i. ⎟ . Substituindo os valores m ⎝ s⎠ ⎛ 3⎞ tem-se que: VF = 10000.(1 + 0,18) .⎜1 + 0,18. ⎟ = $14.550,58. 2 ⎝ 12 ⎠ Usando a HP 12C, temos os passos apresentados a seguir. Em um primeiro momento é preciso conferir se o flag C está apagado. Caso não esteja, é preciso apagá-lo, configurando a HP para operar na convenção linear. Passo Teclas Descrição 1 [STO] [EEX] Caso o flag C esteja aceso, é preciso apagá-lo. Após o flag C ter sido apagado, podemos executar os passos apresentados a seguir. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 10000 [CHS] [PV] Abastece o valor presente. 2 18 [i] Abastece a taxa anual. 3 2,25 [N] Abastece o prazo. Note que dois anos e três meses são iguais a 2,25 anos. 4 [FV] Solicita o valor futuro Final {VISOR} O visor da HP indica o valor futuro calculado na convenção 14.550,5800 linear, com juros simples na parte fracionária do período: 14.550,58. Veja o outro exemplo apresentado a seguir. [Exemplo 17.] Qual o capital que, em 10 meses e 25 dias, a juros compostos de 9% a. m. calculados pela convenção linear, resultaria no montante de $235.506,45? Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 235506,45 [FV] Abastece o valor futuro. 2 9 [i] Abastece a taxa mensal. 3 10,833333 [N] Abastece o prazo. Note que 10 meses e 25 dias são iguais a 10,833333 meses. 4 [PV] Solicita o valor presente. Final {VISOR} O visor da HP indica o valor presente calculado na convenção 92.539,9717 linear, com juros simples na parte fracionária do período: $92.539,97. 31
  • 32. CALCULANDO JUROS SIMPLES NA HP 12C A calculadora HP 12C permite cálculos com juros simples na parte fracionária de N, caso a convenção linear esteja ativada e o flag C desativado. Caso o usuário deseje trabalhar com juros simples na HP 12C, é preciso obrigatoriamente estar com o flag C apagado no visor e entrar com o N fracionário. EU NUNCA USO JUROS SIMPLES NA HP 12C!  Eu acho muito estranho o uso de juros simples na HP 12C! Recomendo nunca  usar!    Veja o cálculo com juros simples nas questões apresentadas a seguir. [Exemplo 18.] O valor $50.000,00 aplicados a juros simples, à taxa de 8% ao mês durante 48 dias, produz o montante de quanto? Em um primeiro momento é preciso conferir se o flag C está apagado. Caso não esteja, é preciso apagá-lo, configurando a HP para operar na convenção linear. Passo Teclas Descrição 1 [STO] [EEX] Caso o flag C esteja aceso, é preciso apagá-lo. Em um segundo momento, é preciso lembrar que o N abastecido precisa ser obrigatoriamente menor que 1. O enunciado fala em taxa de 8% ao mês, com prazo de 48 dias. Para poder usar a HP executando cálculos com juros simples, deveríamos usar um N fracionário. Poderíamos usar o N em anos (48/360) e a taxa também em base anual, em % a.a. Ou seja, taxa igual a 96% a.a. (8% x 12). Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 50000 [CHS] [PV] Abastece o valor presente. 2 8 [ENTER] 12 [X] [i] Abastece a taxa anual. Poderíamos usar na conversão a função [g] [12x]. 3 48 [ENTER] 360 [/] Abastece o prazo. Note que foi preciso converter o prazo para [N] número de anos de modo a ter um N fracionário. 4 [FV] Solicita o valor futuro Final {VISOR} O visor da HP indica o valor futuro calculado na convenção 56.400,0000 linear, com juros simples na parte fracionária do período. Como o N foi fracionário, todos os cálculos foram feitos a juros simples. O valor encontrado é igual a $56.400,00. Veja o outro exemplo apresentado a seguir. [Exemplo 19.] Uma dívida de $20.142,00 foi paga com um atraso de três dias. Se cobrados juros simples de 1% ao dia por dia de atraso, o montante pago foi de quanto? É preciso lembrar que o N abastecido precisa ser obrigatoriamente menor que 1 e que a máquina deve estar configurada na convenção linear, com o flag C desativado. O enunciado fala em taxa de 1% ao dia, com prazo de 3 dias. Para poder usar a HP executando cálculos com juros simples, deveríamos usar um N fracionário. Poderíamos usar o N em meses 32
  • 33. (3/30) e a taxa também em base mensal, em % a. m. Ou seja, taxa igual a 30% a. m. (1% x 30). Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 20142 [CHS] [PV] Abastece o valor presente. 2 1 [ENTER] 30 [X] [i] Abastece a taxa mensal. 3 3 [ENTER] 30 [/] [N] Abastece o prazo. Note que foi preciso converter o prazo para número de meses de modo a ter um N fracionário. 4 [FV] Solicita o valor futuro Final {VISOR} O visor da HP indica o valor futuro calculado na convenção 20.746,2600 linear, com juros simples na parte fracionária do período. Como o N foi fracionário, todos os cálculos foram feitos a juros simples. O valor encontrado é igual a $20.746,26. ANO CIVIL E COMERCIAL NA HP 12C Uma outra alternativa para o cálculo com juros simples na HP 12C pode ser apresentado por meio da função [f] [INT], que possibilita obter os juros simples, a partir do valor presente, do prazo em dias e da taxa anual da operação. É preciso tomar muito cuidado com a função. Em matemática financeira sempre usamos a taxa na mesma base do prazo. Assim, se a taxa é mensal, o prazo analisado deve ser mensal. Se o número de períodos é apresentado ao ano, a taxa deve ser anual e assim por diante. A função [f] [INT] requer que o prazo esteja em DIAS e taxa AO ANO. Logo, a função deve ser usada com cautela, já que não segue a mesma lógica convencional das operações na matemática financeira. CUIDADO COM TAXA, PERÍODO E JUROS!  Antes de ler o conteúdo de cada capítulo, resolva o pré‐teste e confira seu  percentual de acerto7! Aproveite a avaliação para verificar quais pontos deverão    ser enfatizados no estudo do capítulo!    Veja o uso da função nas questões apresentadas a seguir. [Exemplo 20.] A quantia de $10.000,00 foi aplicada a juros simples do dia 12 de abril ao dia 5 de setembro do corrente ano. Calcule os juros obtidos, à taxa de 18% ao ano, considerando ano comercial. Temos, no intervalo, 146 dias. Em uma solução algébrica, considerando juros simples e ano comercial, formado por 360 dias, o prazo da operação é igual a 146/360 ano. Assim, aplicando a fórmula dos juros, tem-se que J = VP.i.n = 10000 . 0,18 . 146/360 = $730,00. Usando a função [f] [INT] é possível seguir os passos apresentados a seguir. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 10000 [CHS] [PV] Abastece o valor presente. 2 18 [i] Abastece a taxa anual. 3 146 [N] Abastece o prazo em dias. Note que a função viola as regras básicas das operações financeiras que exigem prazo e taxa 7 Todas as respostas de todas as questões estão apresentadas ao final do livro. O site da editora (<www.EditoraAtlas.com.br>) e do autor (<www.InfinitaWeb.com.br>) disponibilizam diversos materiais de apoio, incluindo gabaritos apropriados para o preenchimento das respostas dos pré-testes e pós-testes. 33
  • 34. em mesma base. 4 [f] [INT] Solicita o juro Final {VISOR} O visor da HP indica o valor do juro, calculado com base em 730,0000 um ano comercial formado por 360 dias. A função [f] [INT] permite considerações sobre ano comercial ou civil. As operações que envolvem a conversão de prazos em anos para dias e vice-versa costuma assumir a convenção do ano comercial, com o ano sendo formado por 360 dias. Porém, quando o enunciado mencionar juros exatos ou ano civil, é preciso considerar o ano formado por 365 dias. [Exemplo 21.] A quantia de $10.000,00 foi aplicada a juros simples exatos do dia 12 de abril ao dia 5 de setembro do corrente ano. Calcule os juros obtidos, à taxa de 18% ao ano. No intervalo existem 146 dias. Considerando juros simples exatos, com ano formado por 365 dias, o prazo da operação é igual a 146/365 ano. Assim, aplicando a fórmula dos juros, tem-se que J = VP.i.n = 10000 . 0,18 . 146/365 = $720,00. Usando a função, temos os passos a seguir. Passo Teclas Descrição 0 [f] [REG] Limpa a memória da calculadora. 1 10000 [CHS] [PV] Abastece o valor presente. 2 18 [i] Abastece a taxa anual. 3 146 [N] Abastece o prazo em dias. Note que a função viola as regras básicas das operações financeiras que exigem prazo e taxa em mesma base. 4 [f] [INT] Solicita o juro 5 {VISOR} O visor da HP indica o valor do juro, calculado com base em 730,0000 um ano comercial formado por 360 dias. 6 [R ] [R ] Movimentamos os registradores na pilha duas vezes para baixo. {VISOR} O visor da HP indica o valor do juro, calculado com base em 720,0000 um ano civil ou exato formado por 365 dias. [Exemplo 22.] O juro exato e o comercial ou ordinário gerados pelo capital de $10.000,00, aplicado à taxa simples de 12% a. a. e pelo prazo de 3 meses e 15 dias são iguais a quanto? O prazo é de 105 dias e a taxa é 12% a. a. Na HP 12C, basta executar os passos: [f] [REG] 10000 [CHS] [PV] 12 [i] [105] [N] [f] [INT] 350 (juros comerciais) [R ] [R ] 345,2055 (juros exatos). [Exemplo] Calcular os juros exatos de uma capital de $144.000,00, aplicado de 1.5.86 a 28.9.86 à taxa de 72% a. a. Despreze os centavos. Na HP 12C, calculando o prazo com o flag D.MY aceso, temos: [f] [REG] 01.051986 [ENTER] 28.091986 [g] [∆DYS]. Temos que o prazo é formado por 150 dias. Sendo o prazo igual a 150 dias e a taxa igual a 72% a. a. Na HP 12C, basta executar os passos: [f] [REG] 144000 [CHS] [PV] 72 [i] [150] [N] [f] [INT] [R ] [R ]. O visor indica o valor 42.608,2192, que corresponde aos juros exatos. FUNÇÕES FINANCEIRAS EM SÉRIES UNIFORMES As operações com funções financeiras da HP 12C em séries uniformes demandam o uso da função [PMT], além das outras funções [n], [i], [PV] e [FV] apresentadas anteriormente. 34
