1) Grautes se diferenciam de concreto e argamassa pela composição e desempenho, sendo misturas fluidas de aglomerantes, agregados e aditivos. 2) São usados para preenchimento de vazios, reforço estrutural e fixação de equipamentos, requerendo uniformidade de propriedades. 3) Existem grautes minerais e orgânicos, sendo estes mais caros mas também mais resistentes, adequados para situações específicas.

1. GRAUTE: Não é concreto nem argamassa
Techne 107 - Fevereiro 2006
Embora composto por materiais semelhantes, os grautes se diferenciam do concreto e da
argamassa pela peculiaridade da mistura e pelo desempenho.
Eis a definição simplificada do que é um graute, também comparável ao concreto auto-
adensável, diferindo, nesse caso, principalmente quanto às dimensões do agregado, mas
dispensando igualmente a vibração.
A composição para obter essas características é uma mistura de aglomerantes - cimento Portland
ou resina epóxi numa quantidade até cinco vezes superior a um concreto comum -, agregados
miúdos de origem natural ou beneficiados e aditivos com diversas funções, além de,
eventualmente, fibras sintéticas. Elton Bauer, no capítulo IX "Pastas, argamassas e grautes",
publicado pelo Ibracon (Instituto Brasileiro do Concreto) no livro Concreto: ensino, pesquisa e
realizações, afirma que, após a mistura com água, "os grautes devem apresentar fluidez,
consistência tipo bombeável, baixa ou nenhuma retração e não devem apresentar segregação e
exsudação pronunciados". É o que Antonio Domingues de Figueiredo, professor da Escola
Politécnica da USP (Universidade de São Paulo), chama de "consistência milk-shake".
Características como essas são necessárias para que atenda a finalidades como: preenchimento
de vazios em estruturas, encamisamento, reforço e recuperação de estruturas, preenchimento de
colunas de alvenaria estrutural, fixação de equipamentos a uma base e ancoragem e
chumbamento de tirantes e fixadores, por exemplo.

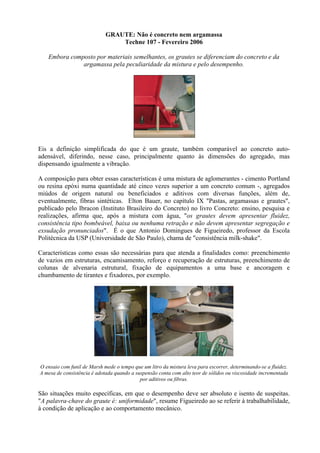

O ensaio com funil de Marsh mede o tempo que um litro da mistura leva para escorrer, determinando-se a fluidez.
A mesa de consistência é adotada quando a suspensão conta com alto teor de sólidos ou viscosidade incrementada
por aditivos ou fibras.
São situações muito específicas, em que o desempenho deve ser absoluto e isento de suspeitas.
"A palavra-chave do graute é: uniformidade", resume Figueiredo ao se referir à trabalhabilidade,
à condição de aplicação e ao comportamento mecânico.

2. A necessidade por homogeneidade, bem como por resistências elevadas se mostram evidentes
quando a aplicação do produto visa a recuperação estrutural. Por se tratar do elemento que vai
resolver a situação problemática, o graute "não pode ser o ponto fraco da estrutura", pontua
Figueiredo. O mesmo motivo justifica a difusão dos grautes industrializados em detrimento dos
produzidos in loco - embora a água ainda seja adicionada em canteiro, pois é recomendação
geral que o uso ocorra logo após a mistura a fim de que a fluidez não se perca.
Ainda assim, em outros casos aparentemente mais simples, como a fixação de maquinário, a
uniformidade é indispensável. Afinal, o surgimento do graute se deu para suprir justamente a
carência por um contato perfeito e uma adequada distribuição de cargas no apoio de máquinas no
solo.
Componentes classificatórios
O mais simplório método de classificação dos grautes parte da natureza dos aglomerantes,
podendo estes ser de origem mineral ou orgânica. Outra forma de organizar é pensando no
desempenho e no comportamento. A partir dessa metodologia tem-se os grautes para uso geral,
os especiais e os rápidos.
Grautes orgânicos podem atender com folga a todas as solicitações de desempenho exigidas
desses materiais. O motivo pelo qual não são sempre adotados em detrimento dos cimentícios é
simples, o custo das resinas, derivadas de petróleo. "Um graute de base orgânica chega a ser
até 20 vezes mais caro que um de base cimentícia", explica o engenheiro José Eduardo Granato.
Enquanto um graute mineral de alto desempenho custa, para o construtor, cerca de R$ 0,80/kg -
o dobro de um para uso geral -, o quilo do graute resinado chega a custar R$ 16,00.

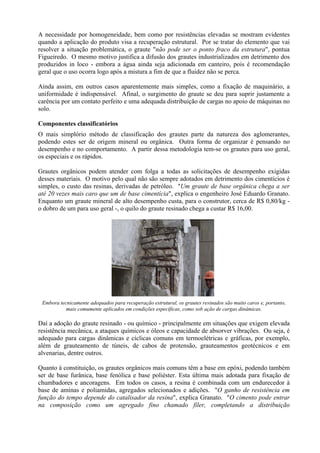

Embora tecnicamente adequados para recuperação estrutural, os grautes resinados são muito caros e, portanto,
mais comumente aplicados em condições específicas, como sob ação de cargas dinâmicas.
Daí a adoção do graute resinado - ou químico - principalmente em situações que exigem elevada
resistência mecânica, a ataques químicos e óleos e capacidade de absorver vibrações. Ou seja, é
adequado para cargas dinâmicas e cíclicas comuns em termoelétricas e gráficas, por exemplo,
além de grauteamento de túneis, de cabos de protensão, grauteamentos geotécnicos e em
alvenarias, dentre outros.
Quanto à constituição, os grautes orgânicos mais comuns têm a base em epóxi, podendo também
ser de base furânica, base fenólica e base poliéster. Esta última mais adotada para fixação de
chumbadores e ancoragens. Em todos os casos, a resina é combinada com um endurecedor à
base de aminas e poliamidas, agregados selecionados e adições. "O ganho de resistência em
função do tempo depende do catalisador da resina", explica Granato. "O cimento pode entrar
na composição como um agregado fino chamado fíler, completando a distribuição

3. granulométrica e preenchendo os vazios da areia, porém atuando apenas como inerte", descreve
o "Manual de Reparo, Proteção e Reforço de Estruturas de Concreto".
Dentre as vantagens dos grautes resinados pode ser enumerada, além da resistência mecânica e a
capacidade de suportar vibrações, a boa adesão das resinas ao concreto e ao aço. Quando para o
preenchimento de fissuras, apresentam baixa viscosidade e são formulados com resina
praticamente pura. A desvantagem técnica da base orgânica fica por conta da resistência
térmica. "A partir de 80°C a matriz começa a deteriorar-se e o material perde propriedades
mecânicas", explica o engenheiro Paul Horst Seiler.
Levando, normalmente, grande quantidade de cimento - daí a tendência à retração - os grautes
cimentícios não apresentam variação considerável na proporção entre os componentes. O que
varia significativamente, conforme conta Figueiredo, é o tipo de cimento e de agregado. O
primeiro é determinado pela velocidade necessária para o ganho de resistência e o segundo de
acordo com as exigências de projeto.
Casos de recuperação estrutural, fixação de pré-moldados ou de fixação de trilhos de trem ou
metrô, por exemplo, exigem liberação rápida. Logo, o ganho de resistência deve se dar
rapidamente, o que acontece com o uso do cimento CP V-ARI. Existem produtos no mercado
que atingem até 13 MPa em duas horas, com resistência final, ao término de 28 dias, maior que
30 MPa. "De um modo geral, os grautes de mercado já alcançam 20 MPa em 24 horas", afirma
Granato.
Uma das conseqüências da alta resistência é a rigidez. Peças muito rígidas não suportam
impactos nem movimentos cíclicos. Em alguns casos, quando a resistência química não é
necessária e, portanto, o uso do graute resinado não se justifica, é possível utilizar fibras
metálicas no graute mineral. Estas aumentam a ductibilidade e a resistência a impactos do graute.
Para aplicações subaquáticas, em que as bases resinadas não podem ser adotadas, os produtos
devem, obrigatoriamente, contar com aditivo retentor de finos.

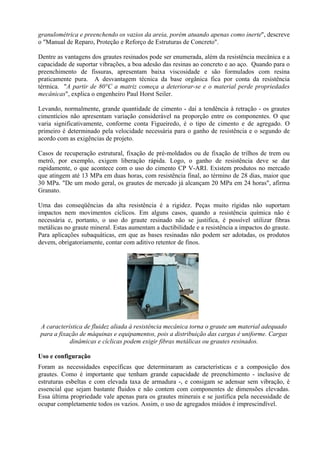

A característica de fluidez aliada à resistência mecânica torna o graute um material adequado
para a fixação de máquinas e equipamentos, pois a distribuição das cargas é uniforme. Cargas
dinâmicas e cíclicas podem exigir fibras metálicas ou grautes resinados.
Uso e configuração
Foram as necessidades específicas que determinaram as características e a composição dos
grautes. Como é importante que tenham grande capacidade de preenchimento - inclusive de
estruturas esbeltas e com elevada taxa de armadura -, e consigam se adensar sem vibração, é
essencial que sejam bastante fluidos e não contem com componentes de dimensões elevadas.
Essa última propriedade vale apenas para os grautes minerais e se justifica pela necessidade de
ocupar completamente todos os vazios. Assim, o uso de agregados miúdos é imprescindível.

4. Conseqüentemente, com agregados e aglomerantes compostos por partículas finas, a superfície
específica dos grânulos resulta maior e o graute fica mais sujeito - quando comparado ao
concreto convencional - tensões internas mais intensas. Em suma, sofrem efeitos de retração
principalmente quando do incremento do teor de água, que precisa ser compensada. No caso de
grandes áreas a serem grauteadas, para fins de economia, é possível e até recomendável, segundo
Figueiredo, lançar mão do uso de agregados graúdos.
Para evitar aumentar a quantidade de água no traço, o que ocasionaria, além de uma retração
ainda mais acentuada, desestabilização da suspensão e prejuízo da resistência, faz-se uso de
aditivos superfluidificantes e superplastificantes. O equilíbrio da trabalhabilidade, conforme
explica Bauer, é obtido com a adequação dos superfluidificantes com os controladores de
exsudação, que são promotores de viscosidade.
Base de equipamentos.
Enquanto a fluidez determina a capacidade de a mistura se espalhar ou não, o efeito de retração
pode provocar desprendimento do graute do substrato. "A conseqüência é uma descontinuidade
na transferência de tensões", avalia Figueiredo. A solução está no uso de compensadores de
retração ou mesmo de cimentos expansivos.
Esses aditivos provocam uma expansão inicial decorrente da formação de gás que objetiva
compensar a retração posterior. Anteriormente, esse efeito era obtido com o uso de sulfatos, mas
atualmente o mais comum é utilizar aditivos à base de alumínio, que formam gás hidrogênio e
propiciam um controle mais refinado da expansão.
Mesmo assim, o processo em si é de controle difícil. "A retração compensada não é medida e
esse é o detalhe crítico da recuperação de estruturas com graute", alerta Figueiredo. Além de
uma expansão insuficiente para efeito de compensação, um aumento de volume excessivo pode
ser problemático e causar bolhas em excesso, o que prejudica a resistência e a durabilidade. Por
isso, um detalhe importante a ser observado pelo construtor é o controle de retração do graute
ainda no estado fresco, além da expansão da massa endurecida, que não dispensa a adoção de um
processo de cura úmida.
Apesar de todos esses subterfúgios para controle da retração, esta ainda ocorre. No entanto, é
possível controlar e mesmo eliminar "a formação de fissuras provocadas pela retração",
conforme descrito no artigo "Grautes - Novos materiais de construção civil", de 1989, dos
engenheiros Antonio Domingues de Figueiredo, Paulo Sérgio de Oliveira e Paulo Helene.
Com o advento dos grautes industrializados, ocorrido a partir dos anos 80, cabe ao construtor
apenas observar as recomendações do fabricante a fim de obter o desempenho desejado. Como
já vem pré-misturado, pode ser mais prático comprar o industrializado do que calcular o traço.
Além disso, a homogeneidade e o controle de qualidade praticados pelos melhores fornecedores
aumentem a segurança da aplicação, essencial em recuperação estrutural, principalmente. Outro

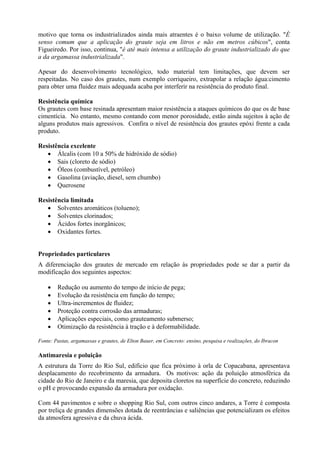

5. motivo que torna os industrializados ainda mais atraentes é o baixo volume de utilização. "É
senso comum que a aplicação do graute seja em litros e não em metros cúbicos", conta
Figueiredo. Por isso, continua, "é até mais intensa a utilização do graute industrializado do que
a da argamassa industrializada".
Apesar do desenvolvimento tecnológico, todo material tem limitações, que devem ser
respeitadas. No caso dos grautes, num exemplo corriqueiro, extrapolar a relação água:cimento
para obter uma fluidez mais adequada acaba por interferir na resistência do produto final.
Resistência química
Os grautes com base resinada apresentam maior resistência a ataques químicos do que os de base
cimentícia. No entanto, mesmo contando com menor porosidade, estão ainda sujeitos à ação de
alguns produtos mais agressivos. Confira o nível de resistência dos grautes epóxi frente a cada
produto.
Resistência excelente
• Álcalis (com 10 a 50% de hidróxido de sódio)
• Sais (cloreto de sódio)
• Óleos (combustível, petróleo)
• Gasolina (aviação, diesel, sem chumbo)
• Querosene
Resistência limitada
• Solventes aromáticos (tolueno);
• Solventes clorinados;
• Ácidos fortes inorgânicos;
• Oxidantes fortes.
Propriedades particulares
A diferenciação dos grautes de mercado em relação às propriedades pode se dar a partir da
modificação dos seguintes aspectos:
• Redução ou aumento do tempo de início de pega;
• Evolução da resistência em função do tempo;
• Ultra-incrementos de fluidez;
• Proteção contra corrosão das armaduras;
• Aplicações especiais, como grauteamento submerso;
• Otimização da resistência à tração e à deformabilidade.
Fonte: Pastas, argamassas e grautes, de Elton Bauer, em Concreto: ensino, pesquisa e realizações, do Ibracon
Antimaresia e poluição
A estrutura da Torre do Rio Sul, edifício que fica próximo à orla de Copacabana, apresentava
desplacamento do recobrimento da armadura. Os motivos: ação da poluição atmosférica da
cidade do Rio de Janeiro e da maresia, que deposita cloretos na superfície do concreto, reduzindo
o pH e provocando expansão da armadura por oxidação.
Com 44 pavimentos e sobre o shopping Rio Sul, com outros cinco andares, a Torre é composta
por treliça de grandes dimensões dotada de reentrâncias e saliências que potencializam os efeitos
da atmosfera agressiva e da chuva ácida.

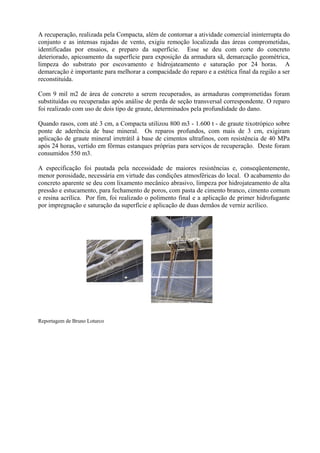

6. A recuperação, realizada pela Compacta, além de contornar a atividade comercial ininterrupta do
conjunto e as intensas rajadas de vento, exigiu remoção localizada das áreas comprometidas,
identificadas por ensaios, e preparo da superfície. Esse se deu com corte do concreto
deteriorado, apicoamento da superfície para exposição da armadura sã, demarcação geométrica,
limpeza do substrato por escovamento e hidrojateamento e saturação por 24 horas. A
demarcação é importante para melhorar a compacidade do reparo e a estética final da região a ser
reconstituída.
Com 9 mil m2 de área de concreto a serem recuperados, as armaduras comprometidas foram
substituídas ou recuperadas após análise de perda de seção transversal correspondente. O reparo
foi realizado com uso de dois tipo de graute, determinados pela profundidade do dano.
Quando rasos, com até 3 cm, a Compacta utilizou 800 m3 - 1.600 t - de graute tixotrópico sobre
ponte de aderência de base mineral. Os reparos profundos, com mais de 3 cm, exigiram
aplicação de graute mineral irretrátil à base de cimentos ultrafinos, com resistência de 40 MPa
após 24 horas, vertido em fôrmas estanques próprias para serviços de recuperação. Deste foram
consumidos 550 m3.
A especificação foi pautada pela necessidade de maiores resistências e, conseqüentemente,
menor porosidade, necessária em virtude das condições atmosféricas do local. O acabamento do
concreto aparente se deu com lixamento mecânico abrasivo, limpeza por hidrojateamento de alta
pressão e estucamento, para fechamento de poros, com pasta de cimento branco, cimento comum
e resina acrílica. Por fim, foi realizado o polimento final e a aplicação de primer hidrofugante
por impregnação e saturação da superfície e aplicação de duas demãos de verniz acrílico.
Reportagem de Bruno Loturco
