- 1. SEMINÁRIO SOBRE GERAÇÃODE ENERGIA ELÉTRICA POR BIOMASSA UNICAMP UNICAMP – Geração de Energia por Biomassa Carlos Baccan Netto RA:37122

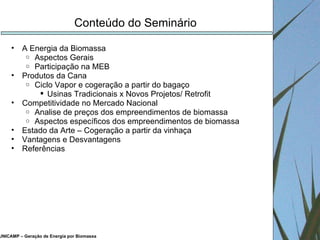

- 2. UNICAMP – Geraçãode Energia por Biomassa Conteúdo do Seminário A Energia da Biomassa Aspectos Gerais Participação na MEB Produtos da Cana Ciclo Vapor e cogeração a partir do bagaço Usinas Tradicionais x Novos Projetos/ Retrofit Competitividade no Mercado Nacional Analise de preços dos empreendimentos de biomassa Aspectos específicos dos empreendimentos de biomassa Estado da Arte – Cogeração a partir da vinhaça Vantagens e Desvantagens Referências

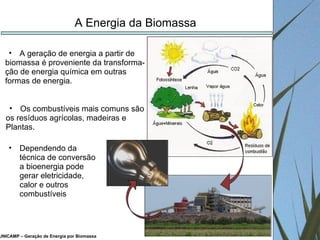

- 3. A geração deenergia a partir de biomassa é proveniente da transforma- ção de energia química em outras formas de energia. Os combustíveis mais comuns são os resíduos agrícolas, madeiras e Plantas. UNICAMP – Geração de Energia por Biomassa A Energia da Biomassa Dependendo da técnica de conversão a bioenergia pode gerar eletricidade, calor e outros combustíveis
- 4. UNICAMP – Geraçãode Energia por Biomassa A Energia da Biomassa Principais Técnicas de Conversão: Combustão Gaseificação Fermentação

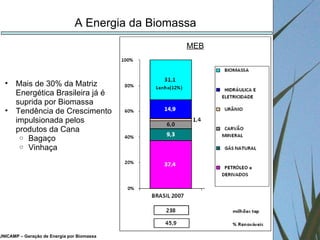

- 5. UNICAMP – Geraçãode Energia por Biomassa A Energia da Biomassa MEB Mais de 30% da Matriz Energética Brasileira já é suprida por Biomassa Tendência de Crescimento impulsionada pelos produtos da Cana Bagaço Vinhaça

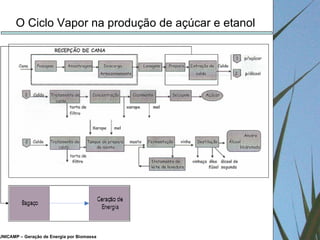

- 6. UNICAMP – Geraçãode Energia por Biomassa O Ciclo Vapor na produção de açúcar e etanol

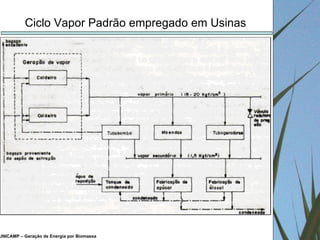

- 7. UNICAMP – Geraçãode Energia por Biomassa Ciclo Vapor Padrão empregado em Usinas

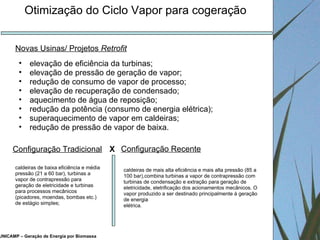

- 8. UNICAMP – Geraçãode Energia por Biomassa Otimização do Ciclo Vapor para cogeração elevação de eficiência da turbinas; elevação de pressão de geração de vapor; redução de consumo de vapor de processo; elevação de recuperação de condensado; aquecimento de água de reposição; redução da potência (consumo de energia elétrica); superaquecimento de vapor em caldeiras; redução de pressão de vapor de baixa. Novas Usinas/ Projetos Retrofit Configuração Tradicional caldeiras de baixa eficiência e média pressão (21 a 60 bar), turbinas a vapor de contrapressão para geração de eletricidade e turbinas para processos mecânicos (picadores, moendas, bombas etc.) de estágio simples; Configuração Recente caldeiras de mais alta eficiência e mais alta pressão (85 a 100 bar),combina turbinas a vapor de contrapressão com turbinas de condensação e extração para geração de eletricidade, eletrificação dos acionamentos mecânicos. O vapor produzido a ser destinado principalmente à geração de energia elétrica. X
- 9. UNICAMP – Geraçãode Energia por Biomassa Ciclo Vapor Otimizado para geração de excedentes

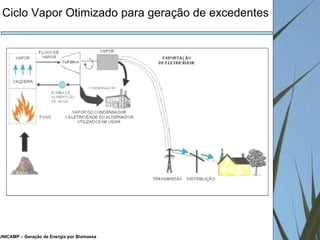

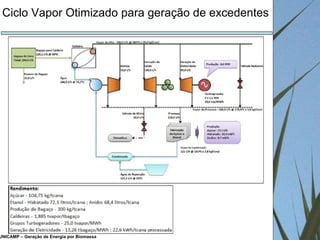

- 10. UNICAMP – Geraçãode Energia por Biomassa Ciclo Vapor Otimizado para geração de excedentes

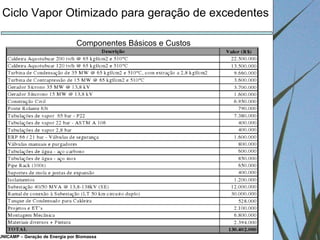

- 11. UNICAMP – Geraçãode Energia por Biomassa Ciclo Vapor Otimizado para geração de excedentes Componentes Básicos e Custos

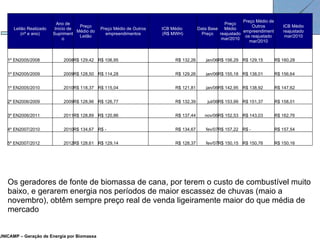

- 12. UNICAMP – Geraçãode Energia por Biomassa Competitividade no Mercado Os geradores de fonte de biomassa de cana, por terem o custo de combustível muito baixo, e gerarem energia nos períodos de maior escassez de chuvas (maio a novembro), obtêm sempre preço real de venda ligeiramente maior do que média de mercado Leilão Realizado (nº e ano) Ano de Início de Suprimento Preço Médio do Leilão Preço Médio de Outros empreendimentos ICB Médio (R$ MWH) Data Base Preço Preço Médio reajustado mar/2010 Preço Médio de Outros empreendimentos reajustado mar/2010 ICB Médio reajustado mar/2010 1º EN2005/2008 2008 R$ 129,42 R$ 106,95 R$ 132,26 jan/06 R$ 156,29 R$ 129,15 R$ 160,28 1º EN2005/2009 2009 R$ 128,50 R$ 114,28 R$ 129,26 jan/06 R$ 155,18 R$ 138,01 R$ 156,64 1º EN2005/2010 2010 R$ 118,37 R$ 115,04 R$ 121,81 jan/06 R$ 142,95 R$ 138,92 R$ 147,62 2º EN2006/2009 2009 R$ 128,96 R$ 126,77 R$ 132,39 jul/06 R$ 153,99 R$ 151,37 R$ 158,01 3º EN2006/2011 2011 R$ 128,89 R$ 120,86 R$ 137,44 nov/06 R$ 152,53 R$ 143,03 R$ 162,76 4º EN2007/2010 2010 R$ 134,67 R$ - R$ 134,67 fev/07 R$ 157,22 R$ - R$ 157,54 5º EN2007/2012 2012 R$ 128,61 R$ 129,14 R$ 128,37 fev/07 R$ 150,15 R$ 150,76 R$ 150,16
- 13. UNICAMP – Geraçãode Energia por Biomassa Competitividade no Mercado
- 14. UNICAMP – Geraçãode Energia por Biomassa Competitividade no Mercado Por ser considerada uma energia limpa, a energia gerada a partir de BIOMASSA obtêm percentuais de desconto na tarifa TUSD, como forma de incentivo a sua geração. Bagaço de Cana – 50% de desconto no TUSD Encargos e tarifas aplicáveis à comercialização da energia excedente produzida do bagaço

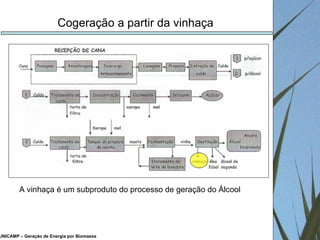

- 15. UNICAMP – Geraçãode Energia por Biomassa Cogeração a partir da vinhaça A vinhaça é um subproduto do processo de geração do Álcool

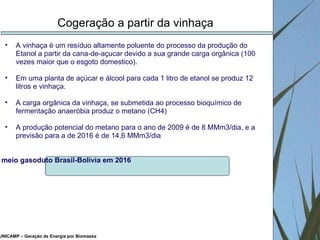

- 16. UNICAMP – Geraçãode Energia por Biomassa Cogeração a partir da vinhaça A vinhaça é um resíduo altamente poluente do processo da produção do Etanol a partir da cana-de-açucar devido a sua grande carga orgânica (100 vezes maior que o esgoto domestico). Em uma planta de açúcar e álcool para cada 1 litro de etanol se produz 12 litros e vinhaça. A carga orgânica da vinhaça, se submetida ao processo bioquímico de fermentação anaeróbia produz o metano (CH4) A produção potencial do metano para o ano de 2009 é de 8 MMm3/dia, e a previsão para a de 2016 é de 14,6 MMm3/dia meio gasoduto Brasil-Bolívia em 2016

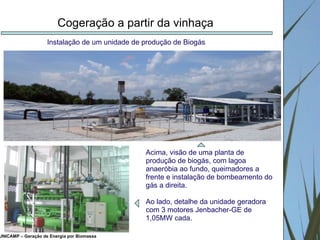

- 17. UNICAMP – Geraçãode Energia por Biomassa Cogeração a partir da vinhaça Acima, visão de uma planta de produção de biogás, com lagoa anaeróbia ao fundo, queimadores a frente e instalação de bombeamento do gás a direita. Ao lado, detalhe da unidade geradora com 3 motores Jenbacher-GE de 1,05MW cada. Instalação de um unidade de produção de Biogás

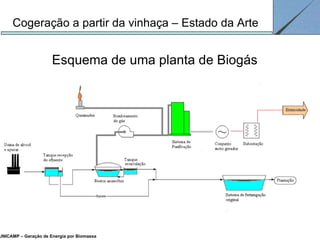

- 18. UNICAMP – Geraçãode Energia por Biomassa Cogeração a partir da vinhaça – Estado da Arte Esquema de uma planta de Biogás
- 19. UNICAMP – Geraçãode Energia por Biomassa Cogeração a partir da vinhaça Principais Diferenciais Aumento da eficiência energética da usina Redução de Resíduos Tóxicos do processo produtivo Aumento do ROI, devido à geração excedente de MWh por R$ investido 100% de Isenção da TUSD para a energia gerada da vinhaça

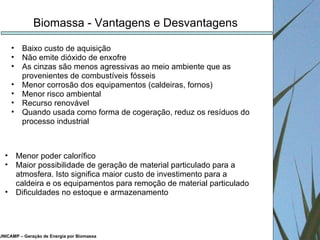

- 20. UNICAMP – Geraçãode Energia por Biomassa Biomassa - Vantagens e Desvantagens Baixo custo de aquisição Não emite dióxido de enxofre As cinzas são menos agressivas ao meio ambiente que as provenientes de combustíveis fósseis Menor corrosão dos equipamentos (caldeiras, fornos) Menor risco ambiental Recurso renovável Quando usada como forma de cogeração, reduz os resíduos do processo industrial Menor poder calorífico Maior possibilidade de geração de material particulado para a atmosfera. Isto significa maior custo de investimento para a caldeira e os equipamentos para remoção de material particulado Dificuldades no estoque e armazenamento

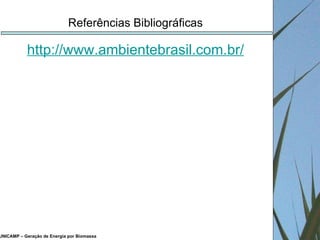

- 21. UNICAMP – Geraçãode Energia por Biomassa http://www.ambientebrasil.com.br/ Referências Bibliográficas
