GBC 2012 Simulação LEED - Mitos e Verdades-rev3
- 1. Simulações para certificaçãoLEED Mitos e verdades Matt Chmielewski - LEED AP, ASHRAE BEMP Lider de Aplicação e Apoio a Projetistas – Trane do Brasil
- 2. Objetivos • Reconhecer opapel e a importância da simulação energética • Identificar mitos e verdades do processo de simulação energética em modelos LEED • Quantificar o impacto dos mitos e verdades no custo operacional e ciclo de vida

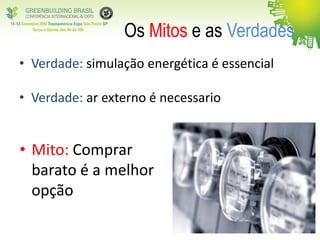

- 3. • Mito: Comprar baratoé a melhor opção Os Mitos e as Verdades • Verdade: simulação energética é essencial • Verdade: ar externo é necessario

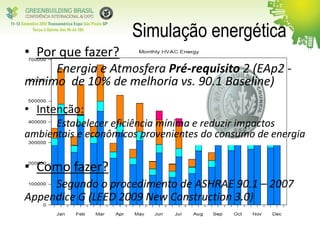

- 4. Simulação energética • Porque fazer? Energia e Atmosfera Pré-requisito 2 (EAp2 - minimo de 10% de melhoria vs. 90.1 Baseline) • Intenção: Estabelecer eficiência mínima e reduzir impactos ambientais e econômicos provenientes do consumo de energia • Como fazer? Segundo o procedimento de ASHRAE 90.1 – 2007 Appendice G (LEED 2009 New Construction 3.0)
- 5. RESULTADO => %de redução de custo anual de energia => Proposed vs. 90.1 Baseline => LEED POINTS (EA Credito 1)

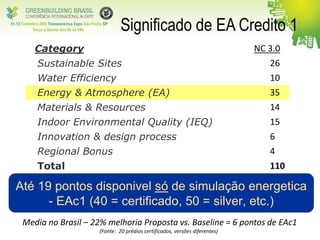

- 6. Significado de EACredito 1 Media no Brasil – 22% melhoria Proposta vs. Baseline = 6 pontos de EAc1 (Fonte: 20 prédios certificados, versões diferentes) Category Sustainable Sites Water Efficiency Energy & Atmosphere (EA) Materials & Resources Indoor Environmental Quality (IEQ) Innovation & design process Regional Bonus Total NC 3.0 26 10 35 14 15 6 4 110 Até 19 pontos disponivel só de simulação energetica - EAc1 (40 = certificado, 50 = silver, etc.)

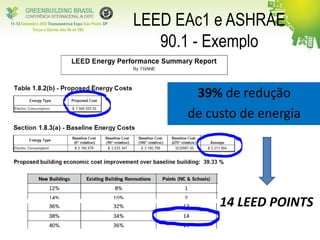

- 7. LEED EAc1 eASHRAE 90.1 - Exemplo 14 LEED POINTS 39% de redução de custo de energia

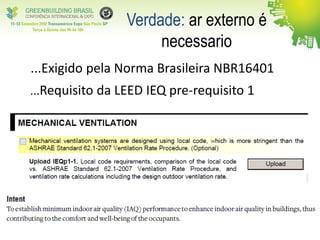

- 8. Verdade: ar externoé necessario ...Requisito da LEED IEQ pre-requisito 1 ...Exigido pela Norma Brasileira NBR16401

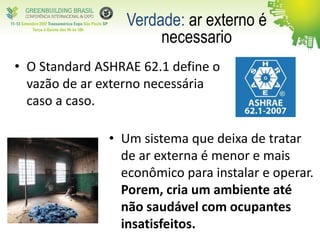

- 9. • O StandardASHRAE 62.1 define o vazão de ar externo necessária caso a caso. Verdade: ar externo é necessario • Um sistema que deixa de tratar de ar externa é menor e mais econômico para instalar e operar. Porem, cria um ambiente até não saudável com ocupantes insatisfeitos.

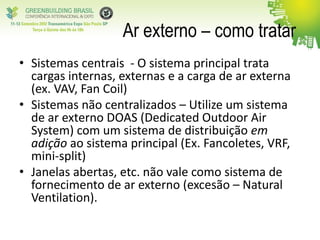

- 10. Ar externo –como tratar • Sistemas centrais - O sistema principal trata cargas internas, externas e a carga de ar externa (ex. VAV, Fan Coil) • Sistemas não centralizados – Utilize um sistema de ar externo DOAS (Dedicated Outdoor Air System) com um sistema de distribuição em adição ao sistema principal (Ex. Fancoletes, VRF, mini-split) • Janelas abertas, etc. não vale como sistema de fornecimento de ar externo (excesão – Natural Ventilation).

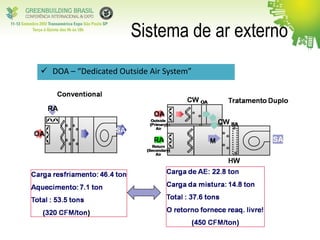

- 11. Sistema de arexterno DOA – “Dedicated Outside Air System”

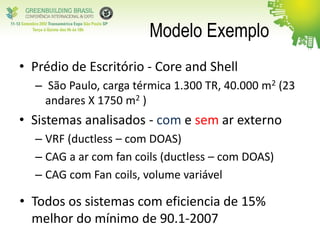

- 12. Modelo Exemplo • Prédiode Escritório - Core and Shell – São Paulo, carga térmica 1.300 TR, 40.000 m2 (23 andares X 1750 m2 ) • Sistemas analisados - com e sem ar externo – VRF (ductless – com DOAS) – CAG a ar com fan coils (ductless – com DOAS) – CAG com Fan coils, volume variável • Todos os sistemas com eficiencia de 15% melhor do mínimo de 90.1-2007

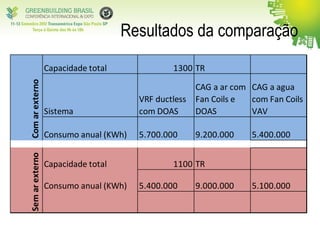

- 13. Resultados da comparação Capacidadetotal 1300 TR Sistema VRF ductless com DOAS CAG a ar com Fan Coils e DOAS CAG a agua com Fan Coils VAV Consumo anual (KWh) 5.700.000 9.200.000 5.400.000 Capacidade total 1100 TR Consumo anual (KWh) 5.400.000 9.000.000 5.100.000 ComarexternoSemarexterno

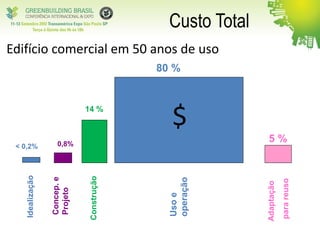

- 14. Custo TotalIdealização Concep.e Projeto < 0,2%0,8% 50 anos (vida útil de projeto) 14 % 80 % 5 % Construção Usoe operação Adaptação parareuso Edifício comercial em 50 anos de uso $

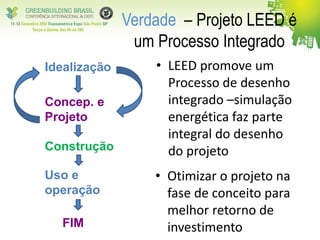

- 15. Verdade – ProjetoLEED é um Processo Integrado • LEED promove um Processo de desenho integrado –simulação energética faz parte integral do desenho do projeto Idealização Concep. e Projeto Construção Uso e operação FIM • Otimizar o projeto na fase de conceito para melhor retorno de investimento

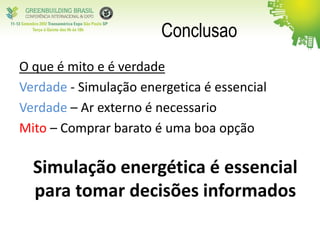

- 16. Conclusao O que émito e é verdade Verdade - Simulação energetica é essencial Verdade – Ar externo é necessario Mito – Comprar barato é uma boa opção Simulação energética é essencial para tomar decisões informados
- 17.
