O documento discute formatos de vídeo, incluindo resolução, taxa de quadros e proporção de tela. Explica como esses formatos se relacionam e como afetam a captação, finalização e exibição de vídeos.

1. DESCOMPLICANDO
OS FORMATOS
para tornar nosso dia a dia
mais simples!

3. Nosso objetivo é ter um
filme lindo no ar.

4. Nosso objetivo é ter um
filme lindo no ar.
Pra isso, ter atenção aos
detalhes é fundamental.

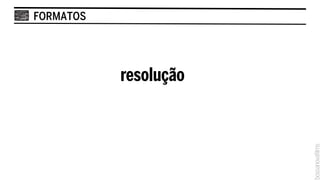

6. ETAPAS

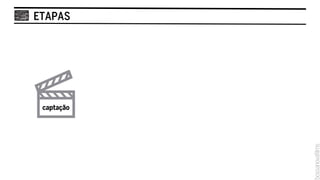

7. ETAPAS
captação

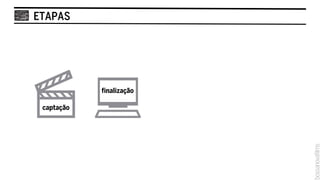

8. ETAPAS
finalização
captação

9. ETAPAS
finalização
captação envio

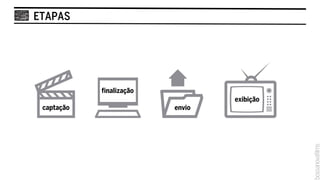

10. ETAPAS
finalização
exibição
captação envio

11. FORMATOS

12. FORMATOS
resolução

13. FORMATOS
resolução
+

14. FORMATOS
resolução
+
aspect ratio

15. FORMATOS
resolução
+
aspect ratio
+

16. FORMATOS
resolução
+
aspect ratio
+
frame rate

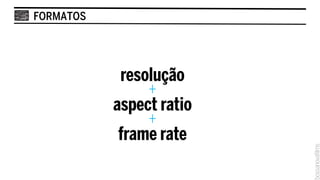

17. FORMATOS
Essa relação,
resolução
além+ várias
de
combinações,
aspect ratio
+
gera muita
frame rate!
confusão

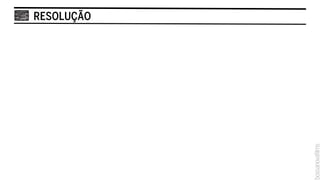

18. RESOLUÇÃO

19. RESOLUÇÃO

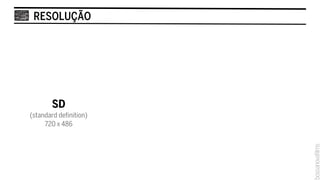

20. RESOLUÇÃO
SD
(standard definition)
720 x 486

21. RESOLUÇÃO
HD
(high definition)
1280 x 720
SD
(standard definition)
720 x 486

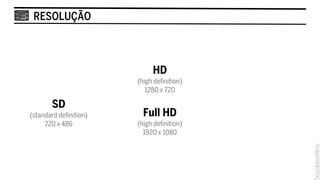

22. RESOLUÇÃO
HD
(high definition)
1280 x 720
SD
(standard definition) Full HD
720 x 486 (high definition)
1920 x 1080

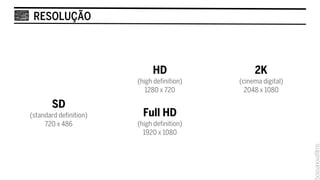

23. RESOLUÇÃO
HD 2K
(high definition) (cinema digital)
1280 x 720 2048 x 1080
SD
(standard definition) Full HD
720 x 486 (high definition)
1920 x 1080

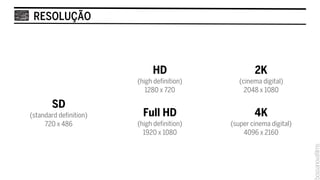

24. RESOLUÇÃO
HD 2K
(high definition) (cinema digital)
1280 x 720 2048 x 1080
SD
(standard definition) Full HD 4K
720 x 486 (high definition) (super cinema digital)
1920 x 1080 4096 x 2160

25. RESOLUÇÃO

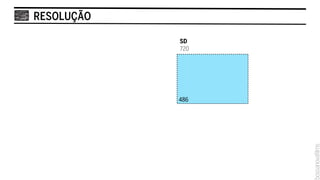

26. RESOLUÇÃO
SD
720
486

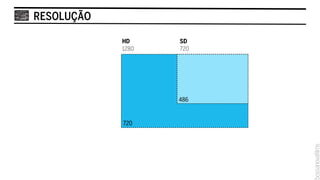

27. RESOLUÇÃO
HD SD
1280 720
486
720

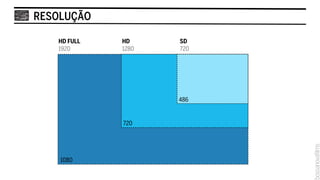

28. RESOLUÇÃO
HD FULL HD SD
1920 1280 720
486
720
1080

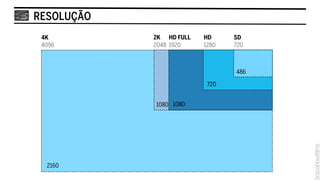

29. RESOLUÇÃO
4K 2K HD FULL HD SD
4096 2048 1920 1280 720
486
720
1080 1080
2160

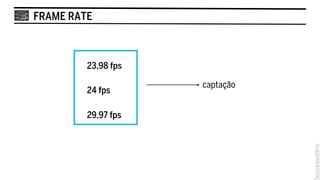

30. FRAME RATE
23,98 fps
captação
24 fps
29,97 fps

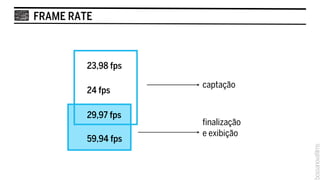

31. FRAME RATE
23,98 fps
captação
24 fps
29,97 fps
finalização
e exibição
59,94 fps

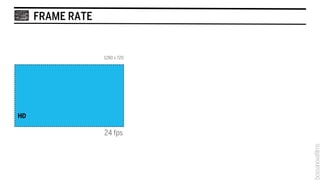

32. FRAME RATE
1280 x 720
HD
24 fps

33. FRAME RATE
1280 x 720
720 x 480
HD NTSC
24 fps 29,97 fps

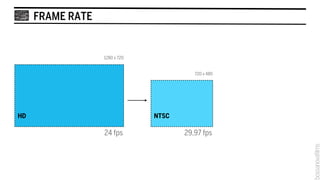

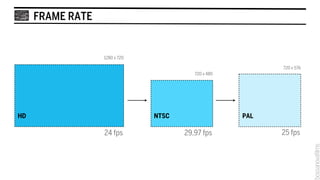

34. FRAME RATE
1280 x 720
720 x 576
720 x 480
HD NTSC PAL
24 fps 29,97 fps 25 fps

35. ASPECT RATIO

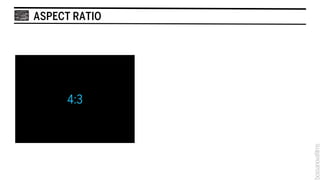

36. ASPECT RATIO
4:3

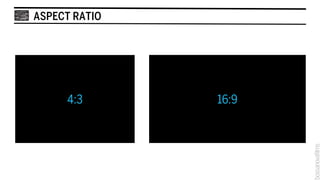

37. ASPECT RATIO
4:3 16:9

38. ASPECT RATIO

39. ASPECT RATIO
letter box

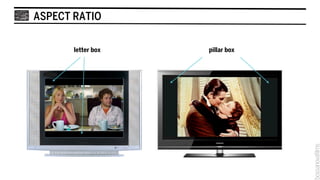

40. ASPECT RATIO
letter box pillar box

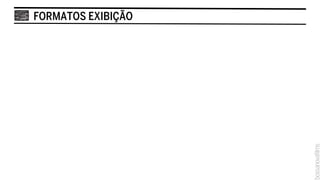

41. FORMATOS EXIBIÇÃO

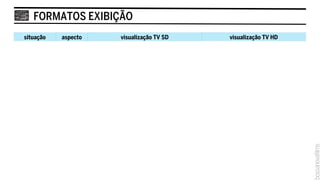

42. FORMATOS EXIBIÇÃO
situação aspecto visualização TV SD visualização TV HD
finalização
SD
4:3
exibição
SD
finalização
HD
exibição
16:9
HD
finalização
HD
exibição
16:9
SD

43. FORMATOS EXIBIÇÃO
situação aspecto visualização TV SD visualização TV HD
finalização
SD
4:3
exibição
SD
finalização
HD
exibição
16:9
HD
finalização
HD
exibição
16:9
SD

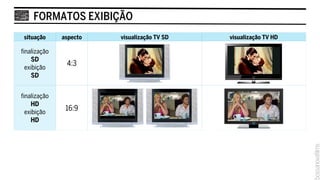

44. FORMATOS EXIBIÇÃO
situação aspecto visualização TV SD visualização TV HD
finalização
SD
4:3
exibição
SD
finalização
HD
exibição
16:9
HD
finalização
HD
exibição
16:9
SD

45. FORMATOS EXIBIÇÃO
situação aspecto visualização TV SD visualização TV HD
finalização
SD
4:3
exibição
SD
finalização
HD
exibição
16:9
HD
finalização
HD
exibição
16:9
SD

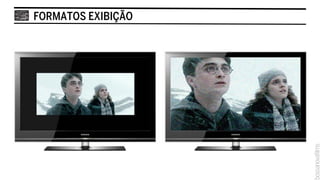

46. FORMATOS EXIBIÇÃO

47. EXEMPLOS
FILME

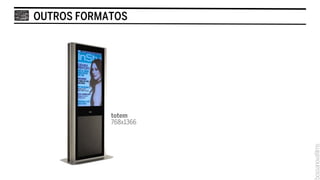

48. OUTROS FORMATOS
totem
768x1366

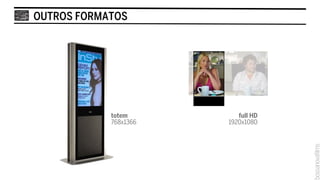

49. OUTROS FORMATOS
totem full HD
768x1366 1920x1080

50. FORMATOS DE ENTREGA

51. FORMATOS DE ENTREGA
midia análoga
midia digital
arquivos digitais

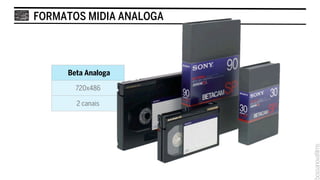

52. FORMATOS MIDIA ANALOGA
Beta Analoga
720x486
2 canais

53. FORMATOS MIDIA DIGITAL

54. FORMATOS MIDIA DIGITAL
Beta Digital XDCAM HDCAM HDCAM-SR
90 Mb/s 50 Mb/s 143 Mb/s 440 Mb/s
720 x 486 720 x 486 / 1920 x 1080 1440x1080 1920x1080
4:2:2 10bit 4:2:2 8bit 3:1:1 8bit 4:4:4 10bit
4 canais 16bit 4 canais 24bit 4 canais 16bit 4 canais 24bit

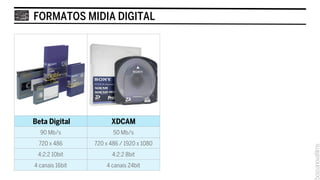

55. FORMATOS MIDIA DIGITAL
Beta Digital XDCAM HDCAM HDCAM-SR
90 Mb/s 50 Mb/s 143 Mb/s 440 Mb/s
720 x 486 720 x 486 / 1920 x 1080 1440x1080 1920x1080
4:2:2 10bit 4:2:2 8bit 3:1:1 8bit 4:4:4 10bit
4 canais 16bit 4 canais 24bit 4 canais 16bit 4 canais 24bit

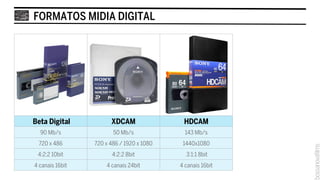

56. FORMATOS MIDIA DIGITAL
Beta Digital XDCAM HDCAM HDCAM-SR
90 Mb/s 50 Mb/s 143 Mb/s 440 Mb/s
720 x 486 720 x 486 / 1920 x 1080 1440x1080 1920x1080
4:2:2 10bit 4:2:2 8bit 3:1:1 8bit 4:4:4 10bit
4 canais 16bit 4 canais 24bit 4 canais 16bit 4 canais 24bit

57. FORMATOS MIDIA DIGITAL
Beta Digital XDCAM HDCAM HDCAM-SR
90 Mb/s 50 Mb/s 143 Mb/s 440 Mb/s
720 x 486 720 x 486 / 1920 x 1080 1440x1080 1920x1080
4:2:2 10bit 4:2:2 8bit 3:1:1 8bit 4:4:4 10bit
4 canais 16bit 4 canais 24bit 4 canais 16bit 4 canais 24bit

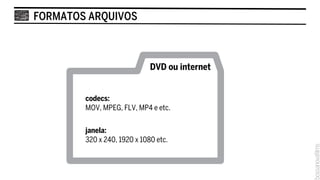

58. FORMATOS ARQUIVOS
DVD ou internet
codecs:
MOV, MPEG, FLV, MP4 e etc.
janela:
320 x 240, 1920 x 1080 etc.

59. EXIBIÇÃO
veiculação
X
programação

60. EXIBIÇÃO
up convert
X
down convert

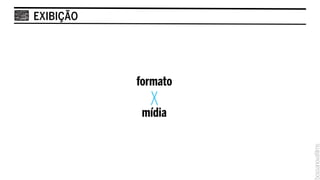

61. EXIBIÇÃO
formato
X
mídia

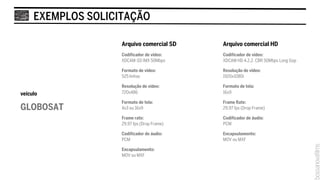

62. EXEMPLOS SOLICITAÇÃO
Arquivo comercial SD Arquivo comercial HD
Codificador de vídeo: Codificador de vídeo:
XDCAM-SD IMX 50Mbps XDCAM HD 4.2.2. CBR 50Mbps Long Gop
Formato de vídeo: Resolução de vídeo:
525 linhas 1920x1080i
Resolução de vídeo: Formato de tela:
veículo 720x486 16x9
Formato de tela: Frame Rate:
GLOBOSAT 4x3 ou 16x9 29,97 fps (Drop Frame)
Frame rate: Codificador de áudio:
29,97 fps (Drop Frame) PCM
Codificador de áudio: Encapsulamento:
PCM MOV ou MXF
Encapsulamento:
MOV ou MXF

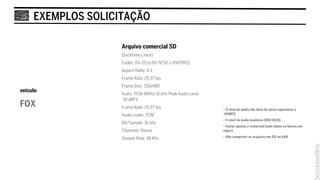

63. EXEMPLOS SOLICITAÇÃO
Arquivo comercial SD
Quicktime (.mov)
Codec: DV-25 (o DV-NTSC o DVCPRO)
Aspect Ratio: 4:3
Frame Rate: 29,97 fps
Frame Size: 720x480
veículo
Audio: PCM 48Khz 16 bits Peak Audio Level
-10 dBFS
FOX Frame Rate: 29,97 fps • O nível de áudio não deve ter picos superiores a
Audio codec: PCM -10dBFS
• O nível de áudio loudness (EBU R128)
Bit/Sample: 16 bits
• Enviar apenas o comercial (sem slates ou barras em
Channels: Stereo negro)
Sample Rate: 48 Khz • Não comprimir os arquivos em ZIP ou RAR

64. Saber o destino
final do filme com
antecedência
é primordial para
o processo.

66. COMPROMISSO COM A QUALIDADE
