Forense em Windows Aquisição e Análise de Memória Sandro Süffert - http://suffert.com CTO, Techbiz Forense Digital Versão: 4 Criação: 03/02/2009 – Última atualização: 04/06/2010

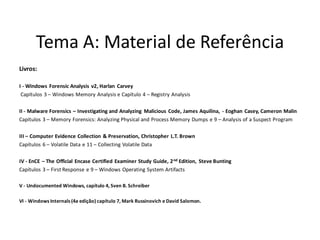

Tema A: Material de Referência Livros: I - Windows Forensic Analysis v2, Harlan Carvey Capítulos 3 – Windows Memory Analysis e Capítulo 4 – Registry Analysis II - Malware Forensics – Investigating and Analyzing Malicious Code, James Aquilina, - Eoghan Casey, Cameron Malin Capítulos 3 – Memory Forensics: Analyzing Physical and Process Memory Dumps e 9 – Analysis of a Suspect Program III – Computer Evidence Collection & Preservation, Christopher L.T. Brown Capítulos 6 – Volatile Data e 11 – Collecting Volatile Data IV - EnCE – The Official Encase Certified Examiner Study Guide, 2 nd Edition, Steve Bunting Capítulos 3 – First Response e 9 – Windows Operating System Artifacts V - Undocumented Windows, capítulo 4, Sven B. Schreiber VI - Windows Internals (4a edição) capítulo 7, Mark Russinovich e David Salomon.
Tema A: Material de Referência Papers: Computer Forensics: Results of Live Response Inquiry vs. Memory Image Analysis CERT: http://www.cert.org/archive/pdf/08tn017.pdf (Cal Waits, Joseph Ayo Akinyele, Richard Nolan, Larry Rogers) Collecting Evidence from a Running Computer - SEARCH: http://www.search.org/files/pdf/CollectEvidenceRunComputer.pdf (Todd Shipley and Henry Reeve) "A Methodology for the Law Enforcement Collection of Digital Evidence from a Running Computer” Lest We Remember: Cold Boot Attacks on Encryption Keys: http://citp.princeton.edu/pub/coldboot.pdf Eletronic Crime Investigation - NIJ: http://www.ncjrs.gov/pdffiles1/nij/187736.pdf Electronic Evidence – Guide for First Responders – http://www.forwardedge2.usss.gov/pdf/bestPractices.pdf

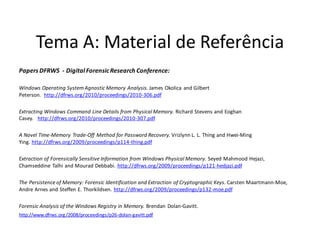

Tema A: Material de Referência Papers DFRWS - Digital Forensic Research Conference: Windows Operating System Agnostic Memory Analysis. James Okolica and Gilbert Peterson. http://dfrws.org/2010/proceedings/2010-306.pdf Extracting Windows Command Line Details from Physical Memory. Richard Stevens and Eoghan Casey. http://dfrws.org/2010/proceedings/2010-307.pdf A Novel Time-Memory Trade-Off Method for Password Recovery. Vrizlynn L. L. Thing and Hwei-Ming Ying. http://dfrws.org/2009/proceedings/p114-thing.pdf Extraction of Forensically Sensitive Information from Windows Physical Memory. Seyed Mahmood Hejazi, Chamseddine Talhi and Mourad Debbabi. http://dfrws.org/2009/proceedings/p121-hedjazi.pdf The Persistence of Memory: Forensic Identification and Extraction of Cryptographic Keys. Carsten Maartmann-Moe, Andre Arnes and Steffen E. Thorkildsen. http://dfrws.org/2009/proceedings/p132-moe.pdf Forensic Analysis of the Windows Registry in Memory. Brendan Dolan-Gavitt. http://www.dfrws.org/2008/proceedings/p26-dolan-gavitt.pdf
Tema A: Material de Referência Papers DFRWS - Digital Forensic Research Conference: Recovering Deleted Data From the Windows Registry. Timothy Morgan. http://www.dfrws.org/2008/proceedings/p33-morgan.pdf Forensic Memory Analysis: Files mapped in memory. Ruud van Baar. http://www.dfrws.org/2008/proceedings/p52-vanBaar.pdf The impact of Microsoft Windows pool allocation strategies on memory forensics. Andreas Schuster. http://www.dfrws.org/2008/proceedings/p58-schuster_pres.pdf BodySnatcher: Towards Reliable Volatile Memory Acquisition by Software. Bradley Schatz. http://www.dfrws.org/2007/proceedings/p126-schatz.pdf The VAD Tree: A Process-Eye View of Physical Memory. Brendan F Dolan-Gavitt. http://www.dfrws.org/2007/proceedings/p62-dolan-gavitt.pdf Searching for processes and threads in Microsoft Windows memory dumps. Andreas Schuster. http://www.dfrws.org/2006/proceedings/2-Schuster.pdf

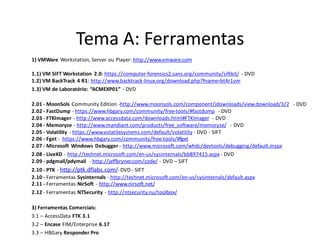

Tema A: Ferramentas 1) VMWare Workstation, Server ou Player: http://www.vmware.com 1.1) VM SIFT Workstation 2.0: https://computer-forensics2.sans.org/community/siftkit/ - DVD 1.2) VM BackTrack 4 R1: http://www.backtrack-linux.org/download.php?fname=bt4r1vm 1.3) VM de Laboratório: “ACMEXP01” - DVD 2.01 - MoonSols Community Edition -http://www.moonsols.com/component/jdownloads/view.download/3/2 - DVD 2.02 - FastDump - https://www.hbgary.com/community/free-tools/#fastdump - DVD 2.03 - FTKImager - http://www.accessdata.com/downloads.html#FTKImager - DVD 2.04 - Memoryze - http://www.mandiant.com/products/free_software/memoryze/ - DVD 2.05 - Volatility - https://www.volatilesystems.com/default/volatility - DVD - SIFT 2.06 - Fget - https://www.hbgary.com/community/free-tools/#fget 2.07 - Microsoft Windows Debugger - http://www.microsoft.com/whdc/devtools/debugging/default.mspx 2.08 - LiveKD - http://technet.microsoft.com/en-us/sysinternals/bb897415.aspx - DVD 2.09 - pdgmail/pdymail - http://jeffbryner.com/code/ - DVD – SIFT 2.10 - PTK - http://ptk.dflabs.com/- DVD - SIFT 2.10 - Ferramentas Sysinternals - http://technet.microsoft.com/en-us/sysinternals/default.aspx 2.11 - Ferramentas NirSoft - http://www.nirsoft.net/ 2.12 - Ferramentas NTSecurity - http://ntsecurity.nu/toolbox/ 3) Ferramentas Comerciais: 3.1 – AccessData FTK 3.1 3.2 – Encase FIM/Enterprise 6.17 3.3 – HBGary Responder Pro

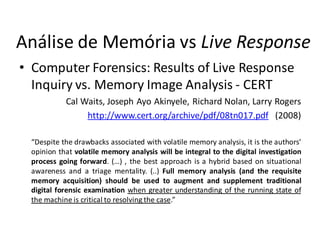

Análise de Memória vs Live Response • Computer Forensics: Results of Live Response Inquiry vs. Memory Image Analysis - CERT Cal Waits, Joseph Ayo Akinyele, Richard Nolan, Larry Rogers http://www.cert.org/archive/pdf/08tn017.pdf (2008) “Despite the drawbacks associated with volatile memory analysis, it is the authors’ opinion that volatile memory analysis will be integral to the digital investigation process going forward. (…) , the best approach is a hybrid based on situational awareness and a triage mentality. (..) Full memory analysis (and the requisite memory acquisition) should be used to augment and supplement traditional digital forensic examination when greater understanding of the running state of the machine is critical to resolving the case.”

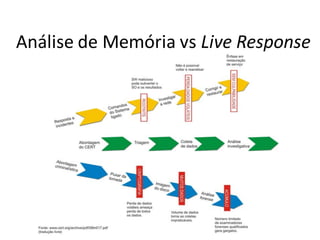

Análise de Memória vs Live Response

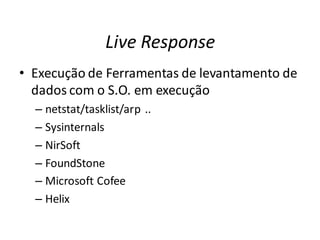

Live Response • Execução de Ferramentas de levantamento de dados com o S.O. em execução – netstat/tasklist/arp .. – Sysinternals – NirSoft – FoundStone – Microsoft Cofee – Helix

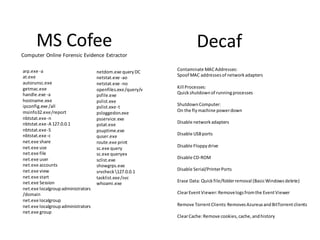

MS Cofee Decaf Computer Online Forensic Evidence Extractor arp.exe ‐a Contaminate MAC Addresses: netdom.exe query DC at.exe Spoof MAC addresses of network adapters netstat.exe ‐ao autorunsc.exe netstat.exe ‐no getmac.exe Kill Processes: openfiles.exe /query/v handle.exe ‐a Quick shutdown of running processes psfile.exe hostname.exe pslist.exe ipconfig.exe /all Shutdown Computer: pslist.exe ‐t msinfo32.exe /report On the fly machine power down psloggedon.exe nbtstat.exe ‐n psservice.exe nbtstat.exe ‐A 127.0.0.1 Disable network adapters pstat.exe nbtstat.exe ‐S psuptime.exe nbtstat.exe ‐c Disable USB ports quser.exe net.exe share route.exe print net.exe use Disable Floppy drive sc.exe query net.exe file sc.exe queryex net.exe user Disable CD-ROM sclist.exe net.exe accounts showgrps.exe net.exe view Disable Serial/Printer Ports srvcheck 127.0.0.1 net.exe start tasklist.exe /svc net.exe Session Erase Data: Quick file/folder removal (Basic Windows delete) whoami.exe net.exe localgroup administrators /domain Clear Event Viewer: Remove logs from the Event Viewer net.exe localgroup net.exe localgroup administrators Remove Torrent Clients: Removes Azureus and BitTorrent clients net.exe group Clear Cache: Remove cookies, cache, and history

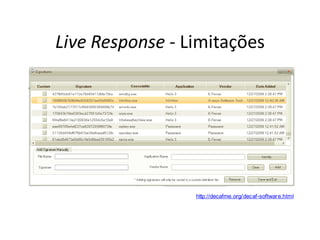

Live Response - Limitações http://decafme.org/decaf-software.html

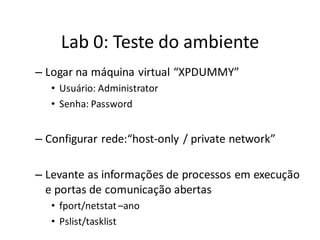

Lab 0: Teste do ambiente – Logar na máquina virtual “XPDUMMY” • Usuário: Administrator • Senha: Password – Configurar rede:“host-only / private network” – Levante as informações de processos em execução e portas de comunicação abertas • fport/netstat –ano • Pslist/tasklist

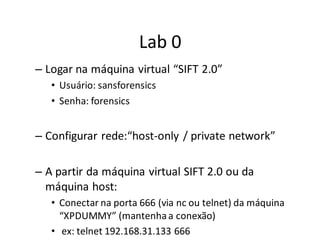

Lab 0 – Logar na máquina virtual “SIFT 2.0” • Usuário: sansforensics • Senha: forensics – Configurar rede:“host-only / private network” – A partir da máquina virtual SIFT 2.0 ou da máquina host: • Conectar na porta 666 (via nc ou telnet) da máquina “XPDUMMY” (mantenha a conexão) • ex: telnet 192.168.31.133 666

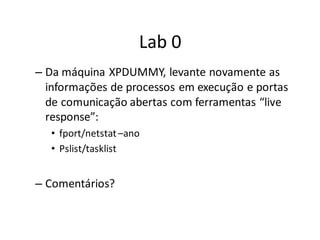

Lab 0 – Da máquina XPDUMMY, levante novamente as informações de processos em execução e portas de comunicação abertas com ferramentas “live response”: • fport/netstat –ano • Pslist/tasklist – Comentários?

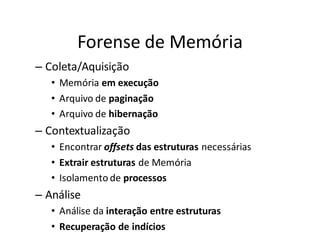

Forense de Memória – Muitos Dados, alguma estruturação – Estrutura pouco documentada e não compreendida para sistemas operacionais Windows – Objetivo é obter contexto para artefatos e evidências encontradas em dumps de memória
Forense de Memória – Coleta/Aquisição • Memória em execução • Arquivo de paginação • Arquivo de hibernação – Contextualização • Encontrar offsets das estruturas necessárias • Extrair estruturas de Memória • Isolamento de processos – Análise • Análise da interação entre estruturas • Recuperação de indícios

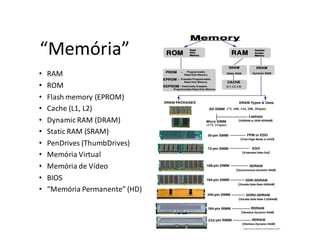

“Memória” • RAM • ROM • Flash memory (EPROM) • Cache (L1, L2) • Dynamic RAM (DRAM) • Static RAM (SRAM) • PenDrives (ThumbDrives) • Memória Virtual • Memória de Vídeo • BIOS • “Memória Permanente” (HD)

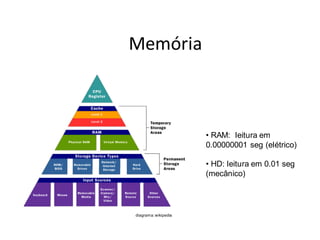

Memória • RAM: leitura em 0.00000001 seg (elétrico) • HD: leitura em 0.01 seg (mecânico) diagrama: wikipedia
1. Registros, memória periférica, cache (10-9 seg) 2. Memória Kernel e Física (10-8 seg) volatilidade 3. Estado de rede (conexões) (10-3 seg) 4. Processos em execução (1 seg) 5. Discos Rígidos (anos) 6. Floppy, Fitas de Backup, CD-ROM (anos) 7. Material impresso (dezenas de anos)

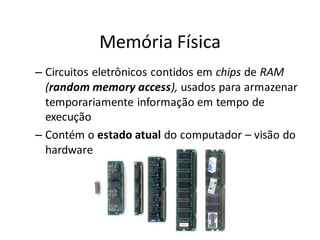

Memória Física – Circuitos eletrônicos contidos em chips de RAM (random memory access), usados para armazenar temporariamente informação em tempo de execução – Contém o estado atual do computador – visão do hardware
Memória Virtual – Visão do sistema operacional – Memória Virtual = espaço máximo que um processo pode ocupar – Espaço em disco endereçável disponível ao sistema operacional – Endereços virtuais são mapeados mapeados em endereços físicos

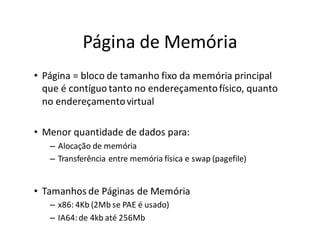

Página de Memória • Página = bloco de tamanho fixo da memória principal que é contíguo tanto no endereçamento físico, quanto no endereçamento virtual • Menor quantidade de dados para: – Alocação de memória – Transferência entre memória física e swap (pagefile) • Tamanhos de Páginas de Memória – x86: 4Kb (2Mb se PAE é usado) – IA64: de 4kb até 256Mb

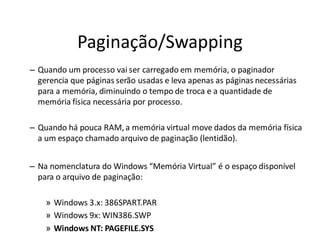

Paginação/Swapping – Quando um processo vai ser carregado em memória, o paginador gerencia que páginas serão usadas e leva apenas as páginas necessárias para a memória, diminuindo o tempo de troca e a quantidade de memória física necessária por processo. – Quando há pouca RAM, a memória virtual move dados da memória física a um espaço chamado arquivo de paginação (lentidão). – Na nomenclatura do Windows “Memória Virtual” é o espaço disponível para o arquivo de paginação: » Windows 3.x: 386SPART.PAR » Windows 9x: WIN386.SWP » Windows NT: PAGEFILE.SYS

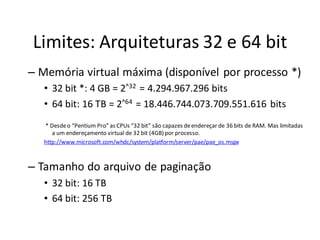

Limites: Arquiteturas 32 e 64 bit – Memória virtual máxima (disponível por processo *) • 32 bit *: 4 GB = 2^32 = 4.294.967.296 bits • 64 bit: 16 TB = 2^64 = 18.446.744.073.709.551.616 bits * Desde o “Pentium Pro” as CPUs “32 bit” são capazes de endereçar de 36 bits de RAM. Mas limitadas a um endereçamento virtual de 32 bit (4GB) por processo. http://www.microsoft.com/whdc/system/platform/server/pae/pae_os.mspx – Tamanho do arquivo de paginação • 32 bit: 16 TB • 64 bit: 256 TB

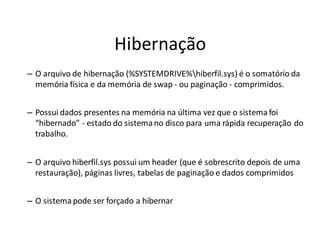

Hibernação – O arquivo de hibernação (%SYSTEMDRIVE%hiberfil.sys) é o somatório da memória física e da memória de swap - ou paginação - comprimidos. – Possui dados presentes na memória na última vez que o sistema foi “hibernado” - estado do sistema no disco para uma rápida recuperação do trabalho. – O arquivo hiberfil.sys possui um header (que é sobrescrito depois de uma restauração), páginas livres, tabelas de paginação e dados comprimidos – O sistema pode ser forçado a hibernar
Kernel Mode/User Mode todos os endereços são virtuais (Virtual) Memory Manager Gerencia a Memória Virtual, controlando a proteção e paginação de memória entre a memória física e o disco rígido. Implementa alocação genérica de memória física. m aioria dos endereços de memória são virtuais Implementa um analisador de PE (portable executables) que permite que um executável seja mapeado ou retirado da memória em um passo Process Manager Responsável por criar processos e threads

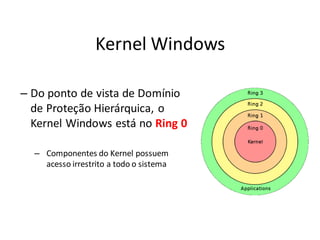

Kernel Windows – Do ponto de vista de Domínio de Proteção Hierárquica, o Kernel Windows está no Ring 0 – Componentes do Kernel possuem acesso irrestrito a todo o sistema

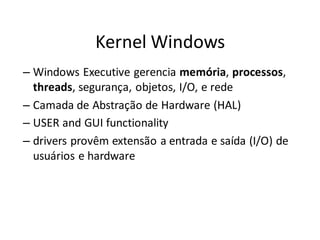

Kernel Windows – Windows Executive gerencia memória, processos, threads, segurança, objetos, I/O, e rede – Camada de Abstração de Hardware (HAL) – USER and GUI functionality – drivers provêm extensão a entrada e saída (I/O) de usuários e hardware

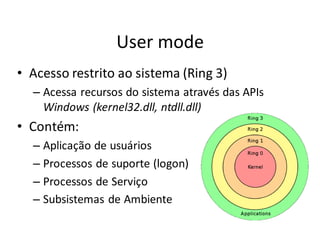

User mode • Acesso restrito ao sistema (Ring 3) – Acessa recursos do sistema através das APIs Windows (kernel32.dll, ntdll.dll) • Contém: – Aplicação de usuários – Processos de suporte (logon) – Processos de Serviço – Subsistemas de Ambiente

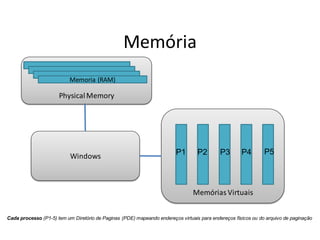

Memória Memoria (RAM) Physical Memory P1 P2 P3 P4 P5 Windows Memórias Virtuais Cada processo (P1-5) tem um Diretório de Paginas (PDE) mapeando endereços virtuais para endereços físicos ou do arquivo de paginação

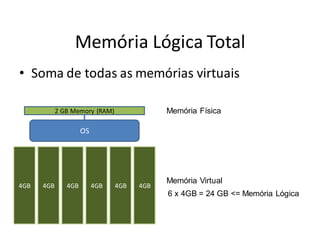

Memória Lógica Total • Soma de todas as memórias virtuais 2 GB Memory (RAM) Memória Física OS Memória Virtual 4GB 4GB 4GB 4GB 4GB 4GB 6 x 4GB = 24 GB <= Memória Lógica

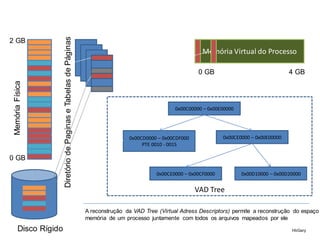

Diretório de Paginas e Tabelas de Páginas 2 GB Memória Virtual do Processo 0 GB 4 GB Memória Física 0x00C00000 – 0x00E00000 0x00CD0000 – 0x00CDF000 0x00CE0000 – 0x00E00000 PTE 0010 - 0015 0 GB 0x00CE0000 – 0x00CF0000 0x00D10000 – 0x00D20000 VAD Tree A reconstrução da VAD Tree (Virtual Adress Descriptors) permite a reconstrução do espaço memória de um processo juntamente com todos os arquivos mapeados por ele Disco Rígido HbGary

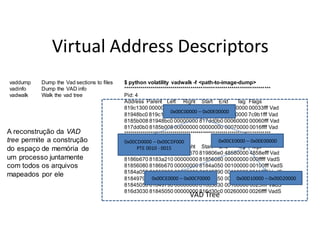

Virtual Address Descriptors vaddump Dump the Vad sections to files $ python volatility vadwalk -f <path-to-image-dump> vadinfo Dump the VAD info ************************************************************************ vadwalk Walk the vad tree Pid: 4 Address Parent Left Right Start End Tag Flags 819c1300 00000000 00000000 81948bc0 00010000 00033fff Vad 0x00C00000 – 0x00E00000 81948bc0 819c1300 8185b008 00000000 7c900000 7c9b1fff Vad 8185b008 81948bc0 00000000 817dd0b0 00060000 00060fff Vad 817dd0b0 8185b008 00000000 00000000 00070000 0016ffff Vad A reconstrução da VAD ************************************************************************ tree permite a construção Pid: 440 0x00CD0000 – 0x00CDF000 0x00CE0000 – 0x00E00000 do espaço de memória de Address 0010 - 0015 PTE Parent Left Right Start End Tag Flags 8183a210 00000000 8186b670 819806e0 48580000 4858efff Vad um processo juntamente 8186b670 8183a210 00000000 81856080 00000000 000fffff VadS com todos os arquivos 81856080 8186b670 00000000 8184a050 00100000 00100fff VadS 8184a050 81856080 00000000 81849790 00110000 00110fff VadS mapeados por ele 0x00CE0000 – 0x00CF0000 0x00D10000 – 0x00D20000 81849790 8184a050 00000000 81845050 00120000 0015ffff VadS 81845050 81849790 00000000 816d3030 00160000 0025ffff VadS 816d3030 81845050 00000000 816d30c0 00260000 0026ffff VadS VAD Tree

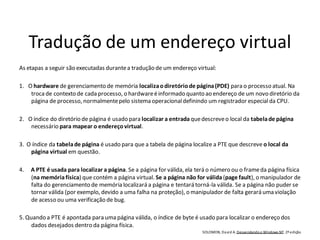

Tradução de um endereço virtual As etapas a seguir são executadas durante a tradução de um endereço virtual: 1. O hardware de gerenciamento de memória localiza o diretório de página (PDE) para o processo atual. Na troca de contexto de cada processo, o hardware é informado quanto ao endereço de um novo diretório da página de processo, normalmente pelo sistema operacional definindo um registrador especial da CPU. 2. O índice do diretório de página é usado para localizar a entrada que descreve o local da tabela de página necessário para mapear o endereço virtual. 3. O índice da tabela de página é usado para que a tabela de página localize a PTE que descreve o local da página virtual em questão. 4. A PTE é usada para localizar a página. Se a página for válida, ela terá o número ou o frame da página física (na memória física) que contém a página virtual. Se a página não for válida (page fault), o manipulador de falta do gerenciamento de memória localizará a página e tentará torná-la válida. Se a página não puder se tornar válida (por exemplo, devido a uma falha na proteção), o manipulador de falta gerará uma violação de acesso ou uma verificação de bug. 5. Quando a PTE é apontada para uma página válida, o índice de byte é usado para localizar o endereço dos dados desejados dentro da página física. SOLOMON, Da vi d A. Desvendando o Windows NT. 2ª edição

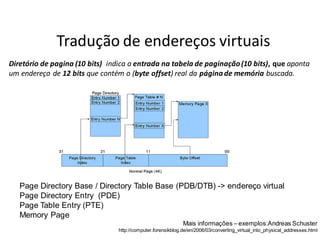

Tradução de endereços virtuais Diretório de pagina (10 bits) indica a entrada na tabela de paginação (10 bits), que aponta um endereço de 12 bits que contém o (byte offset) real da página de memória buscada. Page Directory Base / Directory Table Base (PDB/DTB) -> endereço virtual Page Directory Entry (PDE) Page Table Entry (PTE) Memory Page Mais informações – exemplos:Andreas Schuster http://computer.forensikblog.de/en/2006/03/converting_virtual_into_physical_addresses.html

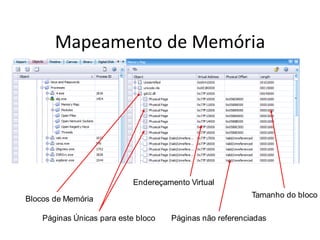

Mapeamento de Memória Endereçamento Virtual Blocos de Memória Tamanho do bloco Páginas Únicas para este bloco Páginas não referenciadas

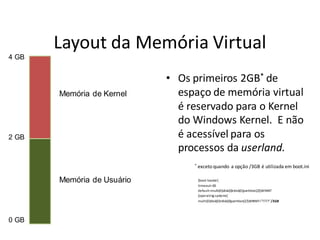

Layout da Memória Virtual 4 GB • Os primeiros 2GB* de Memória de Kernel espaço de memória virtual é reservado para o Kernel do Windows Kernel. E não 2 GB é acessível para os processos da userland. * exceto quando a opção /3GB é utilizada em boot.ini Memória de Usuário [boot loader] timeout=30 default=multi(0)disk(0)rdisk(0)partition(2)WINNT [operating systems] multi(0)disk(0)rdisk(0)partition(2)WINNT="????" /3GB 0 GB

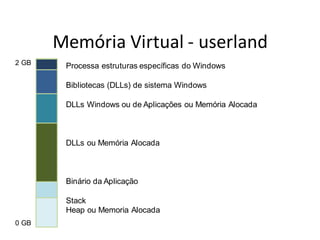

Memória Virtual - userland 2 GB Processa estruturas específicas do Windows Bibliotecas (DLLs) de sistema Windows DLLs Windows ou de Aplicações ou Memória Alocada DLLs ou Memória Alocada Binário da Aplicação Stack Heap ou Memoria Alocada 0 GB
Processos – Processos são containeres para espaço de endereçamento de memória e threads – Espaço de memória virtual próprio • Identificador único: Process ID (PID) – Ao menos um thread de execução – Contexto de Segurança

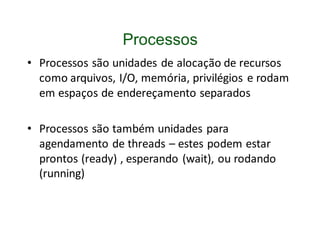

Processos • Processos são unidades de alocação de recursos como arquivos, I/O, memória, privilégios e rodam em espaços de endereçamento separados • Processos são também unidades para agendamento de threads – estes podem estar prontos (ready) , esperando (wait), ou rodando (running)

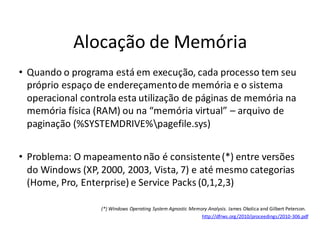

Alocação de Memória • Quando o programa está em execução, cada processo tem seu próprio espaço de endereçamento de memória e o sistema operacional controla esta utilização de páginas de memória na memória física (RAM) ou na “memória virtual” – arquivo de paginação (%SYSTEMDRIVE%pagefile.sys) • Problema: O mapeamento não é consistente (*) entre versões do Windows (XP, 2000, 2003, Vista, 7) e até mesmo categorias (Home, Pro, Enterprise) e Service Packs (0,1,2,3) (*) Windows Operating System Agnostic Memory Analysis. James Okolica and Gilbert Peterson. http://dfrws.org/2010/proceedings/2010-306.pdf

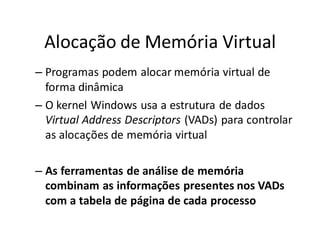

Alocação de Memória Virtual – Programas podem alocar memória virtual de forma dinâmica – O kernel Windows usa a estrutura de dados Virtual Address Descriptors (VADs) para controlar as alocações de memória virtual – As ferramentas de análise de memória combinam as informações presentes nos VADs com a tabela de página de cada processo

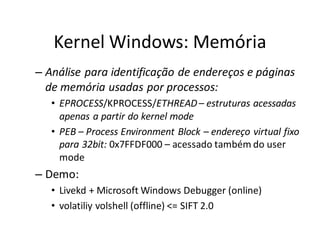

Kernel Windows: Memória – Análise para identificação de endereços e páginas de memória usadas por processos: • EPROCESS/KPROCESS/ETHREAD – estruturas acessadas apenas a partir do kernel mode • PEB – Process Environment Block – endereço virtual fixo para 32bit: 0x7FFDF000 – acessado também do user mode – Demo: • Livekd + Microsoft Windows Debugger (online) • volatiliy volshell (offline) <= SIFT 2.0

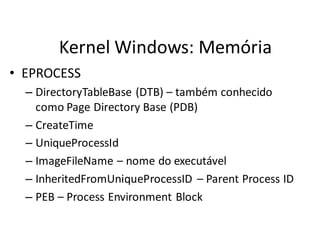

Kernel Windows: Memória • EPROCESS – DirectoryTableBase (DTB) – também conhecido como Page Directory Base (PDB) – CreateTime – UniqueProcessId – ImageFileName – nome do executável – InheritedFromUniqueProcessID – Parent Process ID – PEB – Process Environment Block
Kernel Windows: Memória Possibilitam a separação entre processos. Exemplo: quando um processo executa em memória ele possui um forward link (FLINK) e um backward link (BLINK) para processos que estão localizados próximos na memória.

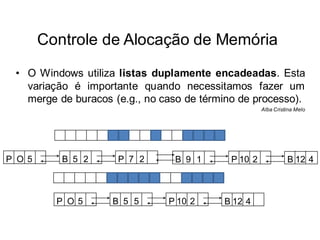

Controle de Alocação de Memória • O Windows utiliza listas duplamente encadeadas. Esta variação é importante quando necessitamos fazer um merge de buracos (e.g., no caso de término de processo). Alba Cristina Melo P O 5 B 5 2 P 7 2 B 9 1 P 10 2 B 12 4 P O 5 B 5 5 P 10 2 B 12 4

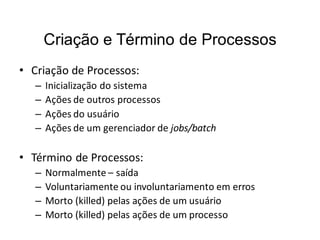

Criação e Término de Processos • Criação de Processos: – Inicialização do sistema – Ações de outros processos – Ações do usuário – Ações de um gerenciador de jobs/batch • Término de Processos: – Normalmente – saída – Voluntariamente ou involuntariamento em erros – Morto (killed) pelas ações de um usuário – Morto (killed) pelas ações de um processo

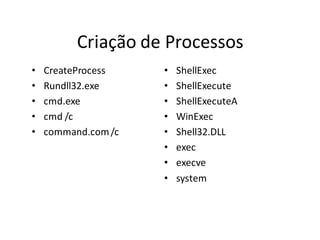

Criação de Processos • CreateProcess • ShellExec • Rundll32.exe • ShellExecute • cmd.exe • ShellExecuteA • cmd /c • WinExec • command.com /c • Shell32.DLL • exec • execve • system

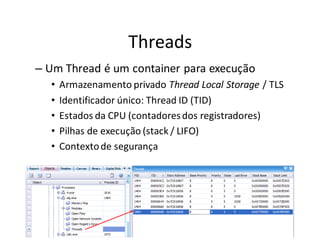

Threads – Um Thread é um container para execução • Armazenamento privado Thread Local Storage / TLS • Identificador único: Thread ID (TID) • Estados da CPU (contadores dos registradores) • Pilhas de execução (stack / LIFO) • Contexto de segurança

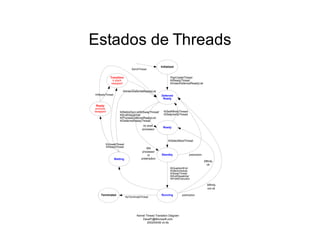

Estados de Threads Initialized KeInitThread Transition PspCreateThread k stack KiReadyThread swapped KiInsertDeferredReadyList KiInsertDeferredReadyList KiReadyThread Deferred Ready Ready process swapped KiRetireDpcList/KiSwapThread/ KiSetAffinityThread KiExitDispatcher KiSetpriorityThread KiProcessDeferredReadyList KiDeferredReadyThread no avail. Ready processor KiSelectNextThread KiUnwaitThread KiReadyThread Idle processor or Standby preemption Waiting preemption Affinity ok KiQuantumEnd KiIdleSchedule KiSwapThread KiExitDispatcher NtYieldExecution Affinity not ok Terminated Running preemption KeTerminateThread Kernel Thread Transition Diagram DavePr@Microsoft.com 2003/04/06 v0.4b
Processo, Thread, Job • Processo – no mínimo um thread, pode ter mais (multi-threaded) – espaço utilizado em memória e recursos controlado pelo processo • Thread – unidade básica de execução – S.O. agenda threads para a execução • Job – quando a execução é controlada por programas (userland) – a partir do Windows 2000

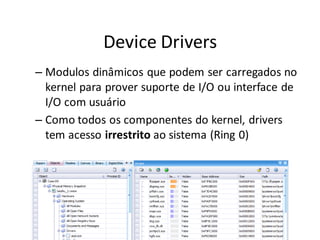

Device Drivers – Modulos dinâmicos que podem ser carregados no kernel para prover suporte de I/O ou interface de I/O com usuário – Como todos os componentes do kernel, drivers tem acesso irrestrito ao sistema (Ring 0)

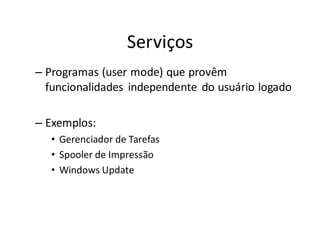

Serviços – Programas (user mode) que provêm funcionalidades independente do usuário logado – Exemplos: • Gerenciador de Tarefas • Spooler de Impressão • Windows Update

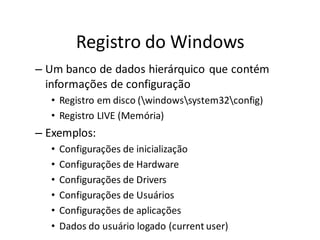

Registro do Windows – Um banco de dados hierárquico que contém informações de configuração • Registro em disco (windowssystem32config) • Registro LIVE (Memória) – Exemplos: • Configurações de inicialização • Configurações de Hardware • Configurações de Drivers • Configurações de Usuários • Configurações de aplicações • Dados do usuário logado (current user)
Forense de Memória – Coleta/Aquisição • Memória em execução • Arquivo de paginação • Arquivo de hibernação – Contextualização • Encontrar offsets das estruturas necessárias • Extrair estruturas de Memória • Isolamento de processos – Análise • Análise da interação entre estruturas • Recuperação de indícios
Forense de Memória – Independe do sistema operacional - que pode estar sendo enganado) • Ferramentas Anti-Forense/Malware/Rootkits – Pode detectar códigos maliciosos que bypassam outras ferramentas de segurança como anti-vírus e HIPS – O objetivo é reconstruir as informações a partir da camada física, verificando o estado de execução do sistema

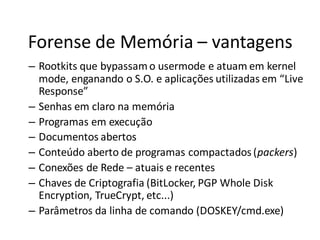

Forense de Memória – vantagens – Rootkits que bypassam o usermode e atuam em kernel mode, enganando o S.O. e aplicações utilizadas em “Live Response” – Senhas em claro na memória – Programas em execução – Documentos abertos – Conteúdo aberto de programas compactados (packers) – Conexões de Rede – atuais e recentes – Chaves de Criptografia (BitLocker, PGP Whole Disk Encryption, TrueCrypt, etc...) – Parâmetros da linha de comando (DOSKEY/cmd.exe)

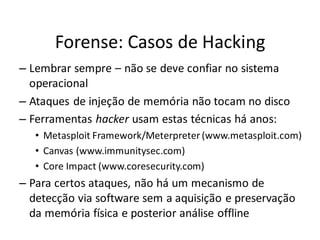

Forense: Casos de Hacking – Lembrar sempre – não se deve confiar no sistema operacional – Ataques de injeção de memória não tocam no disco – Ferramentas hacker usam estas técnicas há anos: • Metasploit Framework/Meterpreter (www.metasploit.com) • Canvas (www.immunitysec.com) • Core Impact (www.coresecurity.com) – Para certos ataques, não há um mecanismo de detecção via software sem a aquisição e preservação da memória física e posterior análise offline

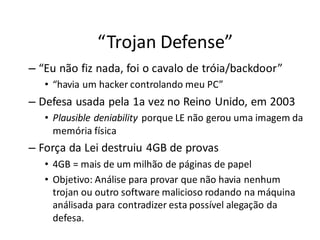

“Trojan Defense” – “Eu não fiz nada, foi o cavalo de tróia/backdoor” • “havia um hacker controlando meu PC” – Defesa usada pela 1a vez no Reino Unido, em 2003 • Plausible deniability porque LE não gerou uma imagem da memória física – Força da Lei destruiu 4GB de provas • 4GB = mais de um milhão de páginas de papel • Objetivo: Análise para provar que não havia nenhum trojan ou outro software malicioso rodando na máquina análisada para contradizer esta possível alegação da defesa.

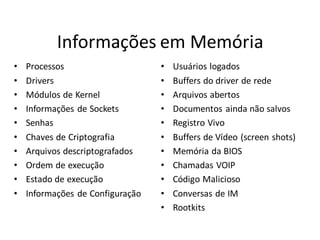

Informações em Memória • Processos • Usuários logados • Drivers • Buffers do driver de rede • Módulos de Kernel • Arquivos abertos • Informações de Sockets • Documentos ainda não salvos • Senhas • Registro Vivo • Chaves de Criptografia • Buffers de Vídeo (screen shots) • Arquivos descriptografados • Memória da BIOS • Ordem de execução • Chamadas VOIP • Estado de execução • Código Malicioso • Informações de Configuração • Conversas de IM • Rootkits

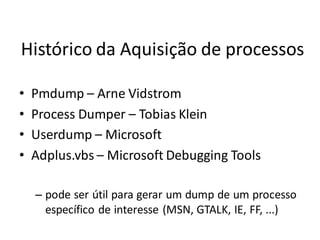

Histórico da Aquisição de processos • Pmdump – Arne Vidstrom • Process Dumper – Tobias Klein • Userdump – Microsoft • Adplus.vbs – Microsoft Debugging Tools – pode ser útil para gerar um dump de um processo específico de interesse (MSN, GTALK, IE, FF, ...)

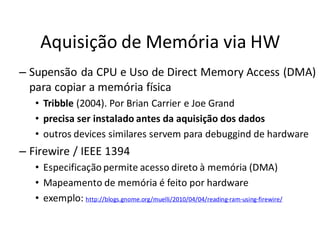

Aquisição de Memória via HW – Supensão da CPU e Uso de Direct Memory Access (DMA) para copiar a memória física • Tribble (2004). Por Brian Carrier e Joe Grand • precisa ser instalado antes da aquisição dos dados • outros devices similares servem para debuggind de hardware – Firewire / IEEE 1394 • Especificação permite acesso direto à memória (DMA) • Mapeamento de memória é feito por hardware • exemplo: http://blogs.gnome.org/muelli/2010/04/04/reading-ram-using-firewire/

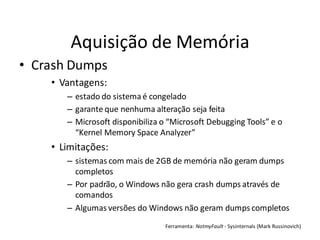

Aquisição de Memória • Crash Dumps • Vantagens: – estado do sistema é congelado – garante que nenhuma alteração seja feita – Microsoft disponibiliza o “Microsoft Debugging Tools” e o “Kernel Memory Space Analyzer” • Limitações: – sistemas com mais de 2GB de memória não geram dumps completos – Por padrão, o Windows não gera crash dumps através de comandos – Algumas versões do Windows não geram dumps completos Ferramenta: NotmyFault - Sysinternals (Mark Russinovich)

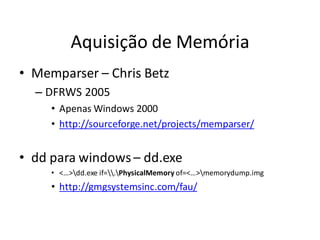

Aquisição de Memória • Memparser – Chris Betz – DFRWS 2005 • Apenas Windows 2000 • http://sourceforge.net/projects/memparser/ • dd para windows – dd.exe • <…>dd.exe if=.PhysicalMemory of=<…>memorydump.img • http://gmgsystemsinc.com/fau/

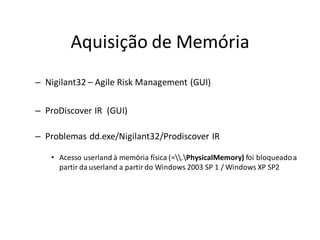

Aquisição de Memória – Nigilant32 – Agile Risk Management (GUI) – ProDiscover IR (GUI) – Problemas dd.exe/Nigilant32/Prodiscover IR • Acesso userland à memória física (=.PhysicalMemory) foi bloqueado a partir da userland a partir do Windows 2003 SP 1 / Windows XP SP2

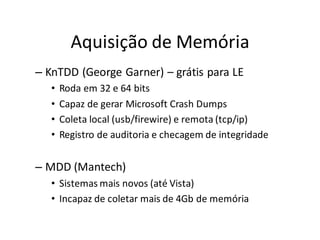

Aquisição de Memória – KnTDD (George Garner) – grátis para LE • Roda em 32 e 64 bits • Capaz de gerar Microsoft Crash Dumps • Coleta local (usb/firewire) e remota (tcp/ip) • Registro de auditoria e checagem de integridade – MDD (Mantech) • Sistemas mais novos (até Vista) • Incapaz de coletar mais de 4Gb de memória

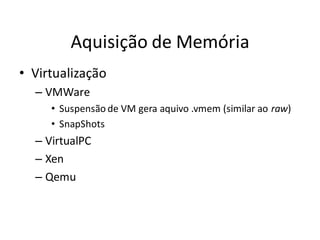

Aquisição de Memória • Virtualização – VMWare • Suspensão de VM gera aquivo .vmem (similar ao raw) • SnapShots – VirtualPC – Xen – Qemu

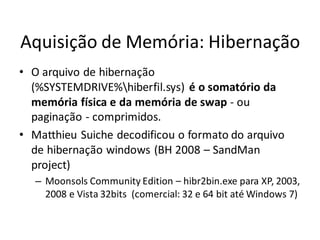

Aquisição de Memória: Hibernação • O arquivo de hibernação (%SYSTEMDRIVE%hiberfil.sys) é o somatório da memória física e da memória de swap - ou paginação - comprimidos. • Matthieu Suiche decodificou o formato do arquivo de hibernação windows (BH 2008 – SandMan project) – Moonsols Community Edition – hibr2bin.exe para XP, 2003, 2008 e Vista 32bits (comercial: 32 e 64 bit até Windows 7)

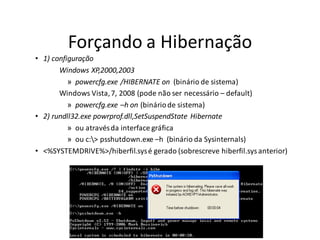

Forçando a Hibernação • 1) configuração Windows XP,2000,2003 » powercfg.exe /HIBERNATE on (binário de sistema) Windows Vista, 7, 2008 (pode não ser necessário – default) » powercfg.exe –h on (binário de sistema) • 2) rundll32.exe powrprof.dll,SetSuspendState Hibernate » ou através da interface gráfica » ou c:> psshutdown.exe –h (binário da Sysinternals) • <%SYSTEMDRIVE%>/hiberfil.sys é gerado (sobrescreve hiberfil.sys anterior)
Aquisição de Memória • Princeton – Cold Boot (verdadeira hibernação) – Lest We Remember: Cold Boot Attacks on Encryption Keys (2006) – http://citp.princeton.edu/pub/coldboot.pdf • DRAM submersa em nitrogênio líquido (-196 graus Celsius) – perda de apenas 0.17% dos dados depois de 60 min fora do computador

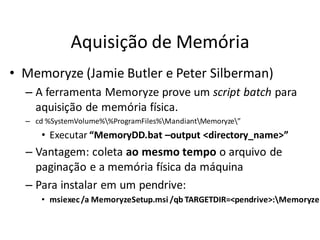

Aquisição de Memória • Memoryze (Jamie Butler e Peter Silberman) – A ferramenta Memoryze prove um script batch para aquisição de memória física. – cd %SystemVolume%%ProgramFiles%MandiantMemoryze” • Executar “MemoryDD.bat –output <directory_name>” – Vantagem: coleta ao mesmo tempo o arquivo de paginação e a memória física da máquina – Para instalar em um pendrive: • msiexec /a MemoryzeSetup.msi /qb TARGETDIR=<pendrive>:Memoryze
Aquisição de Memória – winen / winen64 – Guidance Software (http://www.guidancesoftware.com) – Expert Witness Format (EWF/E01)

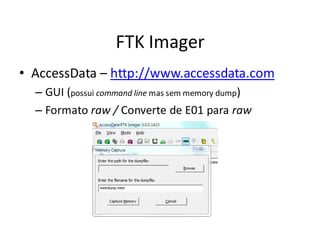

FTK Imager • AccessData – http://www.accessdata.com – GUI (possui command line mas sem memory dump) – Formato raw / Converte de E01 para raw

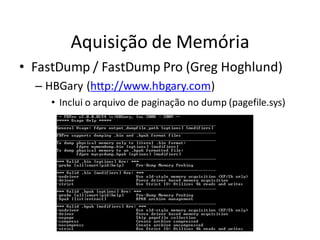

Aquisição de Memória • FastDump / FastDump Pro (Greg Hoghlund) – HBGary (http://www.hbgary.com) • Inclui o arquivo de paginação no dump (pagefile.sys)

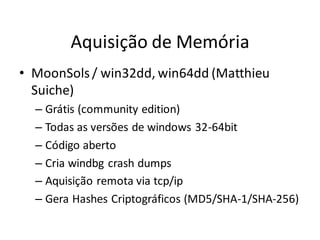

Aquisição de Memória • MoonSols / win32dd, win64dd (Matthieu Suiche) – Grátis (community edition) – Todas as versões de windows 32-64bit – Código aberto – Cria windbg crash dumps – Aquisição remota via tcp/ip – Gera Hashes Criptográficos (MD5/SHA-1/SHA-256)

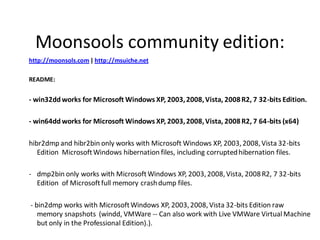

Moonsools community edition: http://moonsols.com | http://msuiche.net README: - win32dd works for Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 32-bits Edition. - win64dd works for Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 64-bits (x64) hibr2dmp and hibr2bin only works with Microsoft Windows XP, 2003, 2008, Vista 32-bits Edition Microsoft Windows hibernation files, including corrupted hibernation files. - dmp2bin only works with Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 32-bits Edition of Microsoft full memory crash dump files. - bin2dmp works with Microsoft Windows XP, 2003, 2008, Vista 32-bits Edition raw memory snapshots (windd, VMWare -- Can also work with Live VMWare Virtual Machine but only in the Professional Edition).).

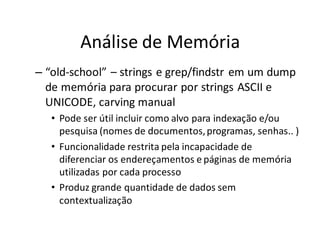

Análise de Memória – “old-school” – strings e grep/findstr em um dump de memória para procurar por strings ASCII e UNICODE, carving manual • Pode ser útil incluir como alvo para indexação e/ou pesquisa (nomes de documentos, programas, senhas.. ) • Funcionalidade restrita pela incapacidade de diferenciar os endereçamentos e páginas de memória utilizadas por cada processo • Produz grande quantidade de dados sem contextualização

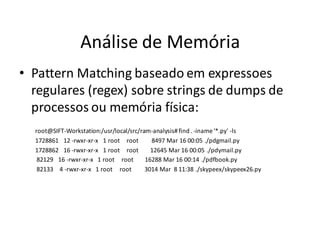

Análise de Memória • Pattern Matching baseado em expressoes regulares (regex) sobre strings de dumps de processos ou memória física: root@SIFT-Workstation:/usr/local/src/ram-analysis# find . -iname '*.py' -ls 1728861 12 -rwxr-xr-x 1 root root 8497 Mar 16 00:05 ./pdgmail.py 1728862 16 -rwxr-xr-x 1 root root 12645 Mar 16 00:05 ./pdymail.py 82129 16 -rwxr-xr-x 1 root root 16288 Mar 16 00:14 ./pdfbook.py 82133 4 -rwxr-xr-x 1 root root 3014 Mar 8 11:38 ./skypeex/skypeex26.py

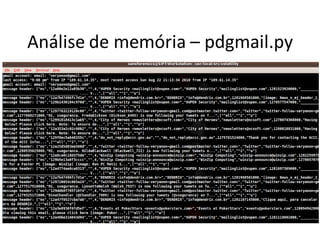

Análise de memória – pdgmail.py

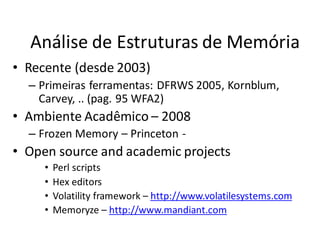

Análise de Estruturas de Memória • Recente (desde 2003) – Primeiras ferramentas: DFRWS 2005, Kornblum, Carvey, .. (pag. 95 WFA2) • Ambiente Acadêmico – 2008 – Frozen Memory – Princeton - • Open source and academic projects • Perl scripts • Hex editors • Volatility framework – http://www.volatilesystems.com • Memoryze – http://www.mandiant.com

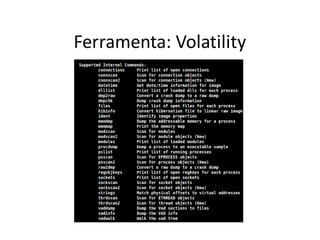

Ferramenta: Volatility

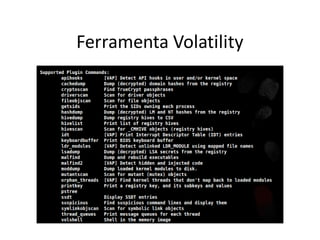

Ferramenta Volatility

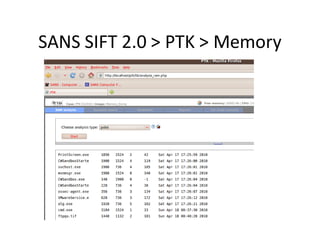

SANS SIFT 2.0 > PTK > Memory

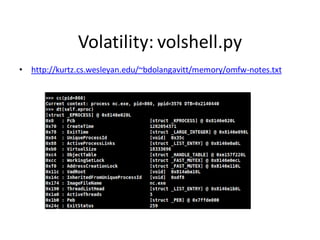

Volatility: volshell.py • http://kurtz.cs.wesleyan.edu/~bdolangavitt/memory/omfw-notes.txt

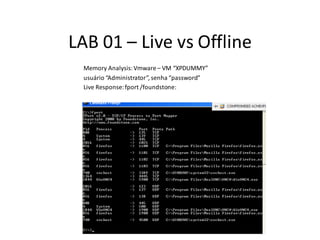

LAB 01 – Live vs Offline Memory Analysis: Vmware – VM “XPDUMMY” usuário “Administrator”, senha “password” Live Response: fport /foundstone:

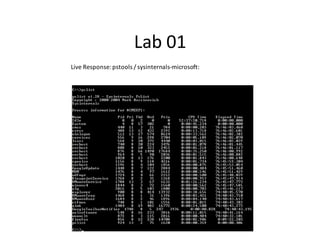

Lab 01 Live Response: pstools / sysinternals-microsoft:

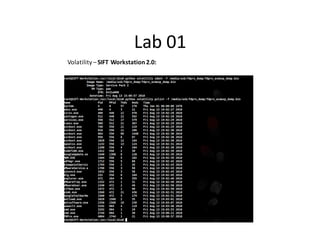

Lab 01 Volatility – SIFT Workstation 2.0:

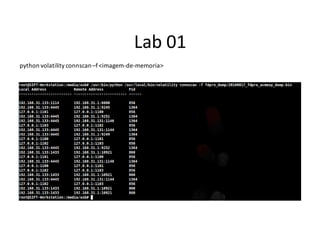

Lab 01 python volatility connscan –f <imagem-de-memoria>
Lab 01 python volatility sockscan –f <imagem-de-memoria>

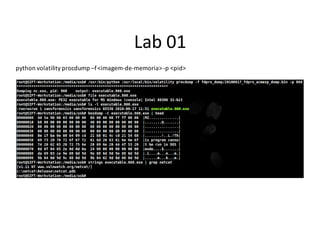

Lab 01 python volatility procdump –f <imagem-de-memoria> -p <pid>

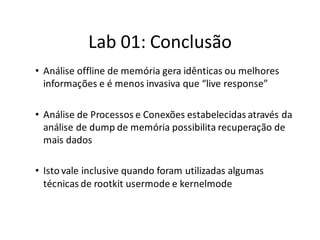

Lab 01: Conclusão • Análise offline de memória gera idênticas ou melhores informações e é menos invasiva que “live response” • Análise de Processos e Conexões estabelecidas através da análise de dump de memória possibilita recuperação de mais dados • Isto vale inclusive quando foram utilizadas algumas técnicas de rootkit usermode e kernelmode

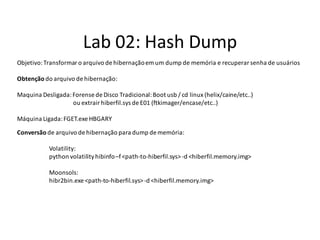

Lab 02: Hash Dump Objetivo: Transformar o arquivo de hibernação em um dump de memória e recuperar senha de usuários Obtenção do arquivo de hibernação: Maquina Desligada: Forense de Disco Tradicional: Boot usb / cd linux (helix/caine/etc..) ou extrair hiberfil.sys de E01 (ftkimager/encase/etc..) Máquina Ligada: FGET.exe HBGARY Conversão de arquivo de hibernação para dump de memória: Volatility: python volatility hibinfo –f <path-to-hiberfil.sys> -d <hiberfil.memory.img> Moonsols: hibr2bin.exe <path-to-hiberfil.sys> -d <hiberfil.memory.img>

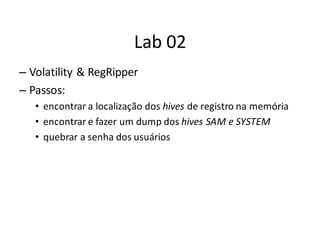

Lab 02 – Volatility & RegRipper – Passos: • encontrar a localização dos hives de registro na memória • encontrar e fazer um dump dos hives SAM e SYSTEM • quebrar a senha dos usuários

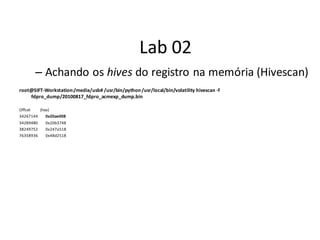

Lab 02 – Achando os hives do registro na memória (Hivescan) root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hivescan -f fdpro_dump/20100817_fdpro_acmexp_dump.bin Offset (hex) 34267144 0x20ae008 34289480 0x20b3748 38249752 0x247a518 76358936 0x48d2518

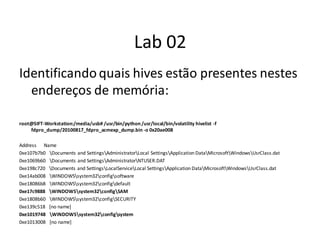

Lab 02 Identificando quais hives estão presentes nestes endereços de memória: root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hivelist -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -o 0x20ae008 Address Name 0xe107b7b0 Documents and SettingsAdministratorLocal SettingsApplication DataMicrosoftWindowsUsrClass.dat 0xe1069b60 Documents and SettingsAdministratorNTUSER.DAT 0xe198c720 Documents and SettingsLocalServiceLocal SettingsApplication DataMicrosoftWindowsUsrClass.dat 0xe14ab008 WINDOWSsystem32configsoftware 0xe18086b8 WINDOWSsystem32configdefault 0xe17c9888 WINDOWSsystem32configSAM 0xe1808b60 WINDOWSsystem32configSECURITY 0xe139c518 [no name] 0xe1019748 WINDOWSsystem32configsystem 0xe1013008 [no name]

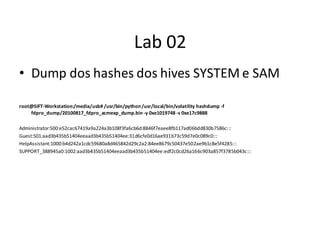

Lab 02 • Dump dos hashes dos hives SYSTEM e SAM root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hashdump -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -y 0xe1019748 -s 0xe17c9888 Administrator:500:e52cac67419a9a224a3b108f3fa6cb6d:8846f7eaee8fb117ad06bdd830b7586c::: Guest:501:aad3b435b51404eeaad3b435b51404ee:31d6cfe0d16ae931b73c59d7e0c089c0::: HelpAssistant:1000:b4d242a1cdc59680a8d465842d29c2a2:84ee8679c50437e502ae9b1c8e5f4285::: SUPPORT_388945a0:1002:aad3b435b51404eeaad3b435b51404ee:edf2c0cd26a166c903a857f3785b043c:::
Lab: recapitulando... # /usr/bin/python /usr/local/bin/volatility hivescan -f fdpro_dump/20100817_fdpro_acmexp_dump.bin Offset (hex) 34267144 0x20ae008 76358936 (…) # /usr/bin/python /usr/local/bin/volatility hivelist -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -o 0x20ae008 Address Name (...) 0xe17c9888 WINDOWSsystem32configSAM 0xe1808b60 WINDOWSsystem32configSECURITY 0xe1019748 WINDOWSsystem32configsystem (...) # /usr/bin/python /usr/local/bin/volatility hashdump -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -y 0xe1019748 -s 0xe17c9888 Administrator:500:e52cac67419a9a224a3b108f3fa6cb6d:8846f7eaee8fb117ad06bdd830b7586c::: (…) SUPPORT_388945a0:1002:aad3b435b51404eeaad3b435b51404ee:edf2c0cd26a166c903a857f3785b043c:::

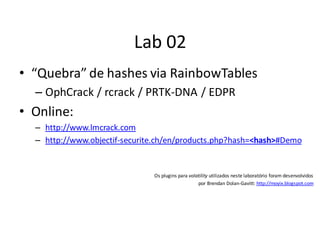

Lab 02 • “Quebra” de hashes via RainbowTables – OphCrack / rcrack / PRTK-DNA / EDPR • Online: – http://www.lmcrack.com – http://www.objectif-securite.ch/en/products.php?hash=<hash>#Demo Os plugins para volatility utilizados neste laboratório foram desenvolvidos por Brendan Dolan-Gavitt: http://moyix.blogspot.com

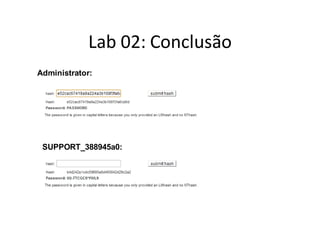

Lab 02: Conclusão Administrator: SUPPORT_388945a0:

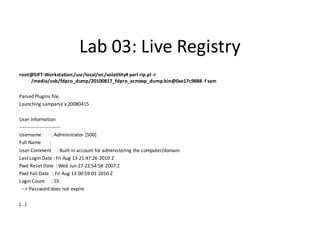

Lab 03: Live Registry root@SIFT-Workstation:/usr/local/src/volatility# perl rip.pl -r /media/usb/fdpro_dump/20100817_fdpro_acmexp_dump.bin@0xe17c9888 -f sam Parsed Plugins file. Launching samparse v.20080415 User Information ------------------------- Username : Administrator [500] Full Name : User Comment : Built-in account for administering the computer/domain Last Login Date : Fri Aug 13 21:47:26 2010 Z Pwd Reset Date : Wed Jun 27 22:54:58 2007 Z Pwd Fail Date : Fri Aug 13 00:59:01 2010 Z Login Count : 55 --> Password does not expire (...)

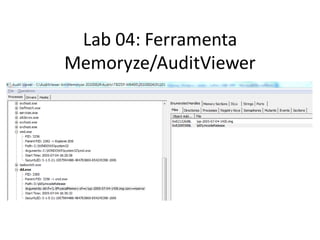

Lab 04: Ferramenta Memoryze/AuditViewer

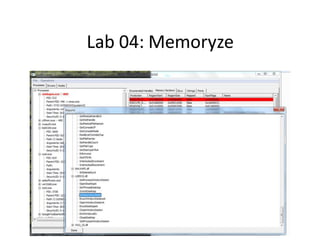

Lab 04: Memoryze

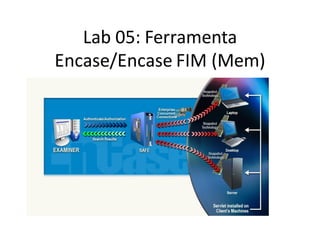

Lab 05: Ferramenta Encase/Encase FIM (Mem)

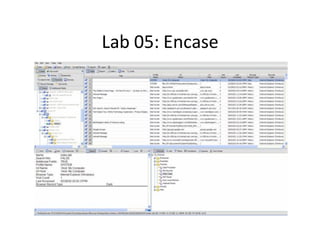

Lab 05: Encase

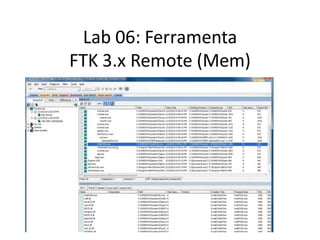

Lab 06: Ferramenta FTK 3.x Remote (Mem)

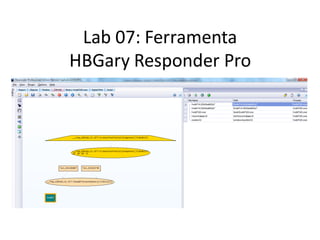

Lab 07: Ferramenta HBGary Responder Pro
Sandro Süffert - http://blog.suffert.com CTO, Techbiz Forense Digital

Mais conteúdo relacionado

PDF
Forense windows registro_sandro_suffert
porSandro Suffert

PPTX
Perícia Forense - Análise dos Sistemas de Arquivos
porSofia Trindade

PDF
Liberte seu roteador sem fio!
porRodrigo Troian

PDF
Iccyber 2012 sandro suffert - apura - evolucao das tecnicas de investigacao...
porSandro Suffert

PDF
Iccyber 2010 - Sandro Süffert Avanços Tecnológicos
porSandro Suffert

PDF
201108 sandro süffert - desafios em forense computacional e resposta a incide...
porSandro Suffert

PDF
Iccyber2012 sandro suffert apura - jacomo picolini teamcymru - desafio fore...
porSandro Suffert

PDF
2010 2013 sandro suffert memory forensics introdutory work shop - public
porSandro Suffert

Forense windows registro_sandro_suffert
porSandro Suffert

Perícia Forense - Análise dos Sistemas de Arquivos
porSofia Trindade

Liberte seu roteador sem fio!
porRodrigo Troian

Iccyber 2012 sandro suffert - apura - evolucao das tecnicas de investigacao...
porSandro Suffert

Iccyber 2010 - Sandro Süffert Avanços Tecnológicos
porSandro Suffert

201108 sandro süffert - desafios em forense computacional e resposta a incide...
porSandro Suffert

Iccyber2012 sandro suffert apura - jacomo picolini teamcymru - desafio fore...
porSandro Suffert

2010 2013 sandro suffert memory forensics introdutory work shop - public
porSandro Suffert


Semelhante a Forense memoria windows_sandro_suffert_2009_2010

PPTX
Slide curso metasploit
porRoberto Soares

PDF
Workshop Análise Forense Computacional - Clavis Segurança da Informação && Ri...
porClavis Segurança da Informação

PDF
Análise de malware com software livre
porLuiz Vieira .´. CISSP, OSCE, GXPN, CEH

DOCX
Lista 221 Comandos Executar do Windows.docx
porSLVIOPAIVADOSANTOSSI

PPT
Segurança de Redes
porDiego Casati

PDF
Computação Forense 0800 Tony Rodrigues
portonyrodrigues

PDF
Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
porTchelinux

PDF
Webinar # 17 – Análise de Malware em Forense Computacional
porClavis Segurança da Informação

PDF
Pdf e5-ss28
porLilianeR

PDF
Fasciculo inf segredes_unidade_3
porEduardo Santana

PDF
Nmap Avaliando Rede Em Ambiente Linux
por987123987123

PPT
Informatica virus
porMatheus Selis

PDF
Computer Forensics
porLuis Grangeia

DOCX
C:\Fakepath\Manual Antivirus
porPlanilhao

PDF
Forense Computacional com Software Livre
porLuiz Vieira .´. CISSP, OSCE, GXPN, CEH

PDF
Minicurso Forense Digital (Sbseg 07)
porleolemes

PPT
CA IDMS 26022005.ppt
porSergioBernardes11

ODP
Apresentacao invasao arquivo_malicioso
porFernando Vargas

PPT
Virus em Hw
porEduardo Bregaida

PDF
Aula Windows 3
porJulio Oliveira

Slide curso metasploit
porRoberto Soares

Workshop Análise Forense Computacional - Clavis Segurança da Informação && Ri...
porClavis Segurança da Informação

Análise de malware com software livre
porLuiz Vieira .´. CISSP, OSCE, GXPN, CEH

Lista 221 Comandos Executar do Windows.docx
porSLVIOPAIVADOSANTOSSI

Segurança de Redes
porDiego Casati

Computação Forense 0800 Tony Rodrigues
portonyrodrigues

Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
porTchelinux

Webinar # 17 – Análise de Malware em Forense Computacional
porClavis Segurança da Informação

Pdf e5-ss28
porLilianeR

Fasciculo inf segredes_unidade_3
porEduardo Santana

Nmap Avaliando Rede Em Ambiente Linux
por987123987123

Informatica virus
porMatheus Selis

Computer Forensics
porLuis Grangeia

C:\Fakepath\Manual Antivirus
porPlanilhao

Forense Computacional com Software Livre
porLuiz Vieira .´. CISSP, OSCE, GXPN, CEH

Minicurso Forense Digital (Sbseg 07)
porleolemes

CA IDMS 26022005.ppt
porSergioBernardes11

Apresentacao invasao arquivo_malicioso
porFernando Vargas

Virus em Hw
porEduardo Bregaida

Aula Windows 3
porJulio Oliveira


Forense memoria windows_sandro_suffert_2009_2010

  • 1.
    Forense em Windows Aquisição e Análise de Memória Sandro Süffert - http://suffert.com CTO, Techbiz Forense Digital Versão: 4 Criação: 03/02/2009 – Última atualização: 04/06/2010
  • 2.
    Tema A: Materialde Referência Livros: I - Windows Forensic Analysis v2, Harlan Carvey Capítulos 3 – Windows Memory Analysis e Capítulo 4 – Registry Analysis II - Malware Forensics – Investigating and Analyzing Malicious Code, James Aquilina, - Eoghan Casey, Cameron Malin Capítulos 3 – Memory Forensics: Analyzing Physical and Process Memory Dumps e 9 – Analysis of a Suspect Program III – Computer Evidence Collection & Preservation, Christopher L.T. Brown Capítulos 6 – Volatile Data e 11 – Collecting Volatile Data IV - EnCE – The Official Encase Certified Examiner Study Guide, 2 nd Edition, Steve Bunting Capítulos 3 – First Response e 9 – Windows Operating System Artifacts V - Undocumented Windows, capítulo 4, Sven B. Schreiber VI - Windows Internals (4a edição) capítulo 7, Mark Russinovich e David Salomon.
  • 3.
    Tema A: Materialde Referência Papers: Computer Forensics: Results of Live Response Inquiry vs. Memory Image Analysis CERT: http://www.cert.org/archive/pdf/08tn017.pdf (Cal Waits, Joseph Ayo Akinyele, Richard Nolan, Larry Rogers) Collecting Evidence from a Running Computer - SEARCH: http://www.search.org/files/pdf/CollectEvidenceRunComputer.pdf (Todd Shipley and Henry Reeve) "A Methodology for the Law Enforcement Collection of Digital Evidence from a Running Computer” Lest We Remember: Cold Boot Attacks on Encryption Keys: http://citp.princeton.edu/pub/coldboot.pdf Eletronic Crime Investigation - NIJ: http://www.ncjrs.gov/pdffiles1/nij/187736.pdf Electronic Evidence – Guide for First Responders – http://www.forwardedge2.usss.gov/pdf/bestPractices.pdf
  • 4.
    Tema A: Materialde Referência Papers DFRWS - Digital Forensic Research Conference: Windows Operating System Agnostic Memory Analysis. James Okolica and Gilbert Peterson. http://dfrws.org/2010/proceedings/2010-306.pdf Extracting Windows Command Line Details from Physical Memory. Richard Stevens and Eoghan Casey. http://dfrws.org/2010/proceedings/2010-307.pdf A Novel Time-Memory Trade-Off Method for Password Recovery. Vrizlynn L. L. Thing and Hwei-Ming Ying. http://dfrws.org/2009/proceedings/p114-thing.pdf Extraction of Forensically Sensitive Information from Windows Physical Memory. Seyed Mahmood Hejazi, Chamseddine Talhi and Mourad Debbabi. http://dfrws.org/2009/proceedings/p121-hedjazi.pdf The Persistence of Memory: Forensic Identification and Extraction of Cryptographic Keys. Carsten Maartmann-Moe, Andre Arnes and Steffen E. Thorkildsen. http://dfrws.org/2009/proceedings/p132-moe.pdf Forensic Analysis of the Windows Registry in Memory. Brendan Dolan-Gavitt. http://www.dfrws.org/2008/proceedings/p26-dolan-gavitt.pdf
  • 5.
    Tema A: Materialde Referência Papers DFRWS - Digital Forensic Research Conference: Recovering Deleted Data From the Windows Registry. Timothy Morgan. http://www.dfrws.org/2008/proceedings/p33-morgan.pdf Forensic Memory Analysis: Files mapped in memory. Ruud van Baar. http://www.dfrws.org/2008/proceedings/p52-vanBaar.pdf The impact of Microsoft Windows pool allocation strategies on memory forensics. Andreas Schuster. http://www.dfrws.org/2008/proceedings/p58-schuster_pres.pdf BodySnatcher: Towards Reliable Volatile Memory Acquisition by Software. Bradley Schatz. http://www.dfrws.org/2007/proceedings/p126-schatz.pdf The VAD Tree: A Process-Eye View of Physical Memory. Brendan F Dolan-Gavitt. http://www.dfrws.org/2007/proceedings/p62-dolan-gavitt.pdf Searching for processes and threads in Microsoft Windows memory dumps. Andreas Schuster. http://www.dfrws.org/2006/proceedings/2-Schuster.pdf
  • 6.
    Tema A: Ferramentas 1)VMWare Workstation, Server ou Player: http://www.vmware.com 1.1) VM SIFT Workstation 2.0: https://computer-forensics2.sans.org/community/siftkit/ - DVD 1.2) VM BackTrack 4 R1: http://www.backtrack-linux.org/download.php?fname=bt4r1vm 1.3) VM de Laboratório: “ACMEXP01” - DVD 2.01 - MoonSols Community Edition -http://www.moonsols.com/component/jdownloads/view.download/3/2 - DVD 2.02 - FastDump - https://www.hbgary.com/community/free-tools/#fastdump - DVD 2.03 - FTKImager - http://www.accessdata.com/downloads.html#FTKImager - DVD 2.04 - Memoryze - http://www.mandiant.com/products/free_software/memoryze/ - DVD 2.05 - Volatility - https://www.volatilesystems.com/default/volatility - DVD - SIFT 2.06 - Fget - https://www.hbgary.com/community/free-tools/#fget 2.07 - Microsoft Windows Debugger - http://www.microsoft.com/whdc/devtools/debugging/default.mspx 2.08 - LiveKD - http://technet.microsoft.com/en-us/sysinternals/bb897415.aspx - DVD 2.09 - pdgmail/pdymail - http://jeffbryner.com/code/ - DVD – SIFT 2.10 - PTK - http://ptk.dflabs.com/- DVD - SIFT 2.10 - Ferramentas Sysinternals - http://technet.microsoft.com/en-us/sysinternals/default.aspx 2.11 - Ferramentas NirSoft - http://www.nirsoft.net/ 2.12 - Ferramentas NTSecurity - http://ntsecurity.nu/toolbox/ 3) Ferramentas Comerciais: 3.1 – AccessData FTK 3.1 3.2 – Encase FIM/Enterprise 6.17 3.3 – HBGary Responder Pro
  • 7.
    Análise de Memóriavs Live Response • Computer Forensics: Results of Live Response Inquiry vs. Memory Image Analysis - CERT Cal Waits, Joseph Ayo Akinyele, Richard Nolan, Larry Rogers http://www.cert.org/archive/pdf/08tn017.pdf (2008) “Despite the drawbacks associated with volatile memory analysis, it is the authors’ opinion that volatile memory analysis will be integral to the digital investigation process going forward. (…) , the best approach is a hybrid based on situational awareness and a triage mentality. (..) Full memory analysis (and the requisite memory acquisition) should be used to augment and supplement traditional digital forensic examination when greater understanding of the running state of the machine is critical to resolving the case.”
  • 8.
    Análise de Memóriavs Live Response
  • 9.
    Live Response • Execuçãode Ferramentas de levantamento de dados com o S.O. em execução – netstat/tasklist/arp .. – Sysinternals – NirSoft – FoundStone – Microsoft Cofee – Helix
  • 10.
    MS Cofee Decaf Computer Online Forensic Evidence Extractor arp.exe ‐a Contaminate MAC Addresses: netdom.exe query DC at.exe Spoof MAC addresses of network adapters netstat.exe ‐ao autorunsc.exe netstat.exe ‐no getmac.exe Kill Processes: openfiles.exe /query/v handle.exe ‐a Quick shutdown of running processes psfile.exe hostname.exe pslist.exe ipconfig.exe /all Shutdown Computer: pslist.exe ‐t msinfo32.exe /report On the fly machine power down psloggedon.exe nbtstat.exe ‐n psservice.exe nbtstat.exe ‐A 127.0.0.1 Disable network adapters pstat.exe nbtstat.exe ‐S psuptime.exe nbtstat.exe ‐c Disable USB ports quser.exe net.exe share route.exe print net.exe use Disable Floppy drive sc.exe query net.exe file sc.exe queryex net.exe user Disable CD-ROM sclist.exe net.exe accounts showgrps.exe net.exe view Disable Serial/Printer Ports srvcheck 127.0.0.1 net.exe start tasklist.exe /svc net.exe Session Erase Data: Quick file/folder removal (Basic Windows delete) whoami.exe net.exe localgroup administrators /domain Clear Event Viewer: Remove logs from the Event Viewer net.exe localgroup net.exe localgroup administrators Remove Torrent Clients: Removes Azureus and BitTorrent clients net.exe group Clear Cache: Remove cookies, cache, and history
  • 11.
    Live Response -Limitações http://decafme.org/decaf-software.html
  • 12.
    Lab 0: Testedo ambiente – Logar na máquina virtual “XPDUMMY” • Usuário: Administrator • Senha: Password – Configurar rede:“host-only / private network” – Levante as informações de processos em execução e portas de comunicação abertas • fport/netstat –ano • Pslist/tasklist
  • 13.
    Lab 0 – Logarna máquina virtual “SIFT 2.0” • Usuário: sansforensics • Senha: forensics – Configurar rede:“host-only / private network” – A partir da máquina virtual SIFT 2.0 ou da máquina host: • Conectar na porta 666 (via nc ou telnet) da máquina “XPDUMMY” (mantenha a conexão) • ex: telnet 192.168.31.133 666
  • 14.
    Lab 0 – Damáquina XPDUMMY, levante novamente as informações de processos em execução e portas de comunicação abertas com ferramentas “live response”: • fport/netstat –ano • Pslist/tasklist – Comentários?
  • 15.
    Forense de Memória –Muitos Dados, alguma estruturação – Estrutura pouco documentada e não compreendida para sistemas operacionais Windows – Objetivo é obter contexto para artefatos e evidências encontradas em dumps de memória
  • 16.
    Forense de Memória –Coleta/Aquisição • Memória em execução • Arquivo de paginação • Arquivo de hibernação – Contextualização • Encontrar offsets das estruturas necessárias • Extrair estruturas de Memória • Isolamento de processos – Análise • Análise da interação entre estruturas • Recuperação de indícios
  • 17.
    “Memória” • RAM • ROM • Flash memory (EPROM) • Cache (L1, L2) • Dynamic RAM (DRAM) • Static RAM (SRAM) • PenDrives (ThumbDrives) • Memória Virtual • Memória de Vídeo • BIOS • “Memória Permanente” (HD)
  • 18.
    Memória • RAM: leitura em 0.00000001 seg (elétrico) • HD: leitura em 0.01 seg (mecânico) diagrama: wikipedia
  • 19.
    1. Registros, memória periférica, cache (10-9 seg) 2. Memória Kernel e Física (10-8 seg) volatilidade 3. Estado de rede (conexões) (10-3 seg) 4. Processos em execução (1 seg) 5. Discos Rígidos (anos) 6. Floppy, Fitas de Backup, CD-ROM (anos) 7. Material impresso (dezenas de anos)
  • 20.
    Memória Física – Circuitoseletrônicos contidos em chips de RAM (random memory access), usados para armazenar temporariamente informação em tempo de execução – Contém o estado atual do computador – visão do hardware
  • 21.
    Memória Virtual – Visãodo sistema operacional – Memória Virtual = espaço máximo que um processo pode ocupar – Espaço em disco endereçável disponível ao sistema operacional – Endereços virtuais são mapeados mapeados em endereços físicos
  • 22.
    Página de Memória •Página = bloco de tamanho fixo da memória principal que é contíguo tanto no endereçamento físico, quanto no endereçamento virtual • Menor quantidade de dados para: – Alocação de memória – Transferência entre memória física e swap (pagefile) • Tamanhos de Páginas de Memória – x86: 4Kb (2Mb se PAE é usado) – IA64: de 4kb até 256Mb
  • 23.
    Paginação/Swapping – Quando umprocesso vai ser carregado em memória, o paginador gerencia que páginas serão usadas e leva apenas as páginas necessárias para a memória, diminuindo o tempo de troca e a quantidade de memória física necessária por processo. – Quando há pouca RAM, a memória virtual move dados da memória física a um espaço chamado arquivo de paginação (lentidão). – Na nomenclatura do Windows “Memória Virtual” é o espaço disponível para o arquivo de paginação: » Windows 3.x: 386SPART.PAR » Windows 9x: WIN386.SWP » Windows NT: PAGEFILE.SYS
  • 24.
    Limites: Arquiteturas 32e 64 bit – Memória virtual máxima (disponível por processo *) • 32 bit *: 4 GB = 2^32 = 4.294.967.296 bits • 64 bit: 16 TB = 2^64 = 18.446.744.073.709.551.616 bits * Desde o “Pentium Pro” as CPUs “32 bit” são capazes de endereçar de 36 bits de RAM. Mas limitadas a um endereçamento virtual de 32 bit (4GB) por processo. http://www.microsoft.com/whdc/system/platform/server/pae/pae_os.mspx – Tamanho do arquivo de paginação • 32 bit: 16 TB • 64 bit: 256 TB
  • 25.
    Hibernação – O arquivode hibernação (%SYSTEMDRIVE%hiberfil.sys) é o somatório da memória física e da memória de swap - ou paginação - comprimidos. – Possui dados presentes na memória na última vez que o sistema foi “hibernado” - estado do sistema no disco para uma rápida recuperação do trabalho. – O arquivo hiberfil.sys possui um header (que é sobrescrito depois de uma restauração), páginas livres, tabelas de paginação e dados comprimidos – O sistema pode ser forçado a hibernar
  • 26.
    Kernel Mode/User Mode todosos endereços são virtuais (Virtual) Memory Manager Gerencia a Memória Virtual, controlando a proteção e paginação de memória entre a memória física e o disco rígido. Implementa alocação genérica de memória física. m aioria dos endereços de memória são virtuais Implementa um analisador de PE (portable executables) que permite que um executável seja mapeado ou retirado da memória em um passo Process Manager Responsável por criar processos e threads
  • 27.
    Kernel Windows – Doponto de vista de Domínio de Proteção Hierárquica, o Kernel Windows está no Ring 0 – Componentes do Kernel possuem acesso irrestrito a todo o sistema
  • 28.
    Kernel Windows – WindowsExecutive gerencia memória, processos, threads, segurança, objetos, I/O, e rede – Camada de Abstração de Hardware (HAL) – USER and GUI functionality – drivers provêm extensão a entrada e saída (I/O) de usuários e hardware
  • 29.
    User mode • Acessorestrito ao sistema (Ring 3) – Acessa recursos do sistema através das APIs Windows (kernel32.dll, ntdll.dll) • Contém: – Aplicação de usuários – Processos de suporte (logon) – Processos de Serviço – Subsistemas de Ambiente
  • 30.
    Memória Memoria (RAM) Physical Memory P1 P2 P3 P4 P5 Windows Memórias Virtuais Cada processo (P1-5) tem um Diretório de Paginas (PDE) mapeando endereços virtuais para endereços físicos ou do arquivo de paginação
  • 31.
    Memória Lógica Total •Soma de todas as memórias virtuais 2 GB Memory (RAM) Memória Física OS Memória Virtual 4GB 4GB 4GB 4GB 4GB 4GB 6 x 4GB = 24 GB <= Memória Lógica
  • 32.
    Diretório de Paginase Tabelas de Páginas 2 GB Memória Virtual do Processo 0 GB 4 GB Memória Física 0x00C00000 – 0x00E00000 0x00CD0000 – 0x00CDF000 0x00CE0000 – 0x00E00000 PTE 0010 - 0015 0 GB 0x00CE0000 – 0x00CF0000 0x00D10000 – 0x00D20000 VAD Tree A reconstrução da VAD Tree (Virtual Adress Descriptors) permite a reconstrução do espaço memória de um processo juntamente com todos os arquivos mapeados por ele Disco Rígido HbGary
  • 33.
    Virtual Address Descriptors vaddump Dump the Vad sections to files $ python volatility vadwalk -f <path-to-image-dump> vadinfo Dump the VAD info ************************************************************************ vadwalk Walk the vad tree Pid: 4 Address Parent Left Right Start End Tag Flags 819c1300 00000000 00000000 81948bc0 00010000 00033fff Vad 0x00C00000 – 0x00E00000 81948bc0 819c1300 8185b008 00000000 7c900000 7c9b1fff Vad 8185b008 81948bc0 00000000 817dd0b0 00060000 00060fff Vad 817dd0b0 8185b008 00000000 00000000 00070000 0016ffff Vad A reconstrução da VAD ************************************************************************ tree permite a construção Pid: 440 0x00CD0000 – 0x00CDF000 0x00CE0000 – 0x00E00000 do espaço de memória de Address 0010 - 0015 PTE Parent Left Right Start End Tag Flags 8183a210 00000000 8186b670 819806e0 48580000 4858efff Vad um processo juntamente 8186b670 8183a210 00000000 81856080 00000000 000fffff VadS com todos os arquivos 81856080 8186b670 00000000 8184a050 00100000 00100fff VadS 8184a050 81856080 00000000 81849790 00110000 00110fff VadS mapeados por ele 0x00CE0000 – 0x00CF0000 0x00D10000 – 0x00D20000 81849790 8184a050 00000000 81845050 00120000 0015ffff VadS 81845050 81849790 00000000 816d3030 00160000 0025ffff VadS 816d3030 81845050 00000000 816d30c0 00260000 0026ffff VadS VAD Tree
  • 34.
    Tradução de umendereço virtual As etapas a seguir são executadas durante a tradução de um endereço virtual: 1. O hardware de gerenciamento de memória localiza o diretório de página (PDE) para o processo atual. Na troca de contexto de cada processo, o hardware é informado quanto ao endereço de um novo diretório da página de processo, normalmente pelo sistema operacional definindo um registrador especial da CPU. 2. O índice do diretório de página é usado para localizar a entrada que descreve o local da tabela de página necessário para mapear o endereço virtual. 3. O índice da tabela de página é usado para que a tabela de página localize a PTE que descreve o local da página virtual em questão. 4. A PTE é usada para localizar a página. Se a página for válida, ela terá o número ou o frame da página física (na memória física) que contém a página virtual. Se a página não for válida (page fault), o manipulador de falta do gerenciamento de memória localizará a página e tentará torná-la válida. Se a página não puder se tornar válida (por exemplo, devido a uma falha na proteção), o manipulador de falta gerará uma violação de acesso ou uma verificação de bug. 5. Quando a PTE é apontada para uma página válida, o índice de byte é usado para localizar o endereço dos dados desejados dentro da página física. SOLOMON, Da vi d A. Desvendando o Windows NT. 2ª edição
  • 35.
    Tradução de endereçosvirtuais Diretório de pagina (10 bits) indica a entrada na tabela de paginação (10 bits), que aponta um endereço de 12 bits que contém o (byte offset) real da página de memória buscada. Page Directory Base / Directory Table Base (PDB/DTB) -> endereço virtual Page Directory Entry (PDE) Page Table Entry (PTE) Memory Page Mais informações – exemplos:Andreas Schuster http://computer.forensikblog.de/en/2006/03/converting_virtual_into_physical_addresses.html
  • 36.
    Mapeamento de Memória Endereçamento Virtual Blocos de Memória Tamanho do bloco Páginas Únicas para este bloco Páginas não referenciadas
  • 37.
    Layout da MemóriaVirtual 4 GB • Os primeiros 2GB* de Memória de Kernel espaço de memória virtual é reservado para o Kernel do Windows Kernel. E não 2 GB é acessível para os processos da userland. * exceto quando a opção /3GB é utilizada em boot.ini Memória de Usuário [boot loader] timeout=30 default=multi(0)disk(0)rdisk(0)partition(2)WINNT [operating systems] multi(0)disk(0)rdisk(0)partition(2)WINNT="????" /3GB 0 GB
  • 38.
    Memória Virtual -userland 2 GB Processa estruturas específicas do Windows Bibliotecas (DLLs) de sistema Windows DLLs Windows ou de Aplicações ou Memória Alocada DLLs ou Memória Alocada Binário da Aplicação Stack Heap ou Memoria Alocada 0 GB
  • 39.
    Processos – Processos sãocontaineres para espaço de endereçamento de memória e threads – Espaço de memória virtual próprio • Identificador único: Process ID (PID) – Ao menos um thread de execução – Contexto de Segurança
  • 40.
    Processos • Processos sãounidades de alocação de recursos como arquivos, I/O, memória, privilégios e rodam em espaços de endereçamento separados • Processos são também unidades para agendamento de threads – estes podem estar prontos (ready) , esperando (wait), ou rodando (running)
  • 41.
    Alocação de Memória •Quando o programa está em execução, cada processo tem seu próprio espaço de endereçamento de memória e o sistema operacional controla esta utilização de páginas de memória na memória física (RAM) ou na “memória virtual” – arquivo de paginação (%SYSTEMDRIVE%pagefile.sys) • Problema: O mapeamento não é consistente (*) entre versões do Windows (XP, 2000, 2003, Vista, 7) e até mesmo categorias (Home, Pro, Enterprise) e Service Packs (0,1,2,3) (*) Windows Operating System Agnostic Memory Analysis. James Okolica and Gilbert Peterson. http://dfrws.org/2010/proceedings/2010-306.pdf
  • 42.
    Alocação de MemóriaVirtual – Programas podem alocar memória virtual de forma dinâmica – O kernel Windows usa a estrutura de dados Virtual Address Descriptors (VADs) para controlar as alocações de memória virtual – As ferramentas de análise de memória combinam as informações presentes nos VADs com a tabela de página de cada processo
  • 43.
    Kernel Windows: Memória –Análise para identificação de endereços e páginas de memória usadas por processos: • EPROCESS/KPROCESS/ETHREAD – estruturas acessadas apenas a partir do kernel mode • PEB – Process Environment Block – endereço virtual fixo para 32bit: 0x7FFDF000 – acessado também do user mode – Demo: • Livekd + Microsoft Windows Debugger (online) • volatiliy volshell (offline) <= SIFT 2.0
  • 44.
    Kernel Windows: Memória •EPROCESS – DirectoryTableBase (DTB) – também conhecido como Page Directory Base (PDB) – CreateTime – UniqueProcessId – ImageFileName – nome do executável – InheritedFromUniqueProcessID – Parent Process ID – PEB – Process Environment Block
  • 45.
    Kernel Windows: Memória Possibilitama separação entre processos. Exemplo: quando um processo executa em memória ele possui um forward link (FLINK) e um backward link (BLINK) para processos que estão localizados próximos na memória.
  • 46.
    Controle de Alocaçãode Memória • O Windows utiliza listas duplamente encadeadas. Esta variação é importante quando necessitamos fazer um merge de buracos (e.g., no caso de término de processo). Alba Cristina Melo P O 5 B 5 2 P 7 2 B 9 1 P 10 2 B 12 4 P O 5 B 5 5 P 10 2 B 12 4
  • 47.
    Criação e Términode Processos • Criação de Processos: – Inicialização do sistema – Ações de outros processos – Ações do usuário – Ações de um gerenciador de jobs/batch • Término de Processos: – Normalmente – saída – Voluntariamente ou involuntariamento em erros – Morto (killed) pelas ações de um usuário – Morto (killed) pelas ações de um processo
  • 48.
    Criação de Processos • CreateProcess • ShellExec • Rundll32.exe • ShellExecute • cmd.exe • ShellExecuteA • cmd /c • WinExec • command.com /c • Shell32.DLL • exec • execve • system
  • 49.
    Threads – Um Threadé um container para execução • Armazenamento privado Thread Local Storage / TLS • Identificador único: Thread ID (TID) • Estados da CPU (contadores dos registradores) • Pilhas de execução (stack / LIFO) • Contexto de segurança
  • 50.
    Estados de Threads Initialized KeInitThread Transition PspCreateThread k stack KiReadyThread swapped KiInsertDeferredReadyList KiInsertDeferredReadyList KiReadyThread Deferred Ready Ready process swapped KiRetireDpcList/KiSwapThread/ KiSetAffinityThread KiExitDispatcher KiSetpriorityThread KiProcessDeferredReadyList KiDeferredReadyThread no avail. Ready processor KiSelectNextThread KiUnwaitThread KiReadyThread Idle processor or Standby preemption Waiting preemption Affinity ok KiQuantumEnd KiIdleSchedule KiSwapThread KiExitDispatcher NtYieldExecution Affinity not ok Terminated Running preemption KeTerminateThread Kernel Thread Transition Diagram DavePr@Microsoft.com 2003/04/06 v0.4b
  • 51.
    Processo, Thread, Job •Processo – no mínimo um thread, pode ter mais (multi-threaded) – espaço utilizado em memória e recursos controlado pelo processo • Thread – unidade básica de execução – S.O. agenda threads para a execução • Job – quando a execução é controlada por programas (userland) – a partir do Windows 2000
  • 52.
    Device Drivers – Modulosdinâmicos que podem ser carregados no kernel para prover suporte de I/O ou interface de I/O com usuário – Como todos os componentes do kernel, drivers tem acesso irrestrito ao sistema (Ring 0)
  • 53.
    Serviços – Programas (usermode) que provêm funcionalidades independente do usuário logado – Exemplos: • Gerenciador de Tarefas • Spooler de Impressão • Windows Update
  • 54.
    Registro do Windows –Um banco de dados hierárquico que contém informações de configuração • Registro em disco (windowssystem32config) • Registro LIVE (Memória) – Exemplos: • Configurações de inicialização • Configurações de Hardware • Configurações de Drivers • Configurações de Usuários • Configurações de aplicações • Dados do usuário logado (current user)
  • 55.
    Forense de Memória –Coleta/Aquisição • Memória em execução • Arquivo de paginação • Arquivo de hibernação – Contextualização • Encontrar offsets das estruturas necessárias • Extrair estruturas de Memória • Isolamento de processos – Análise • Análise da interação entre estruturas • Recuperação de indícios
  • 56.
    Forense de Memória –Independe do sistema operacional - que pode estar sendo enganado) • Ferramentas Anti-Forense/Malware/Rootkits – Pode detectar códigos maliciosos que bypassam outras ferramentas de segurança como anti-vírus e HIPS – O objetivo é reconstruir as informações a partir da camada física, verificando o estado de execução do sistema
  • 57.
    Forense de Memória– vantagens – Rootkits que bypassam o usermode e atuam em kernel mode, enganando o S.O. e aplicações utilizadas em “Live Response” – Senhas em claro na memória – Programas em execução – Documentos abertos – Conteúdo aberto de programas compactados (packers) – Conexões de Rede – atuais e recentes – Chaves de Criptografia (BitLocker, PGP Whole Disk Encryption, TrueCrypt, etc...) – Parâmetros da linha de comando (DOSKEY/cmd.exe)
  • 58.
    Forense: Casos deHacking – Lembrar sempre – não se deve confiar no sistema operacional – Ataques de injeção de memória não tocam no disco – Ferramentas hacker usam estas técnicas há anos: • Metasploit Framework/Meterpreter (www.metasploit.com) • Canvas (www.immunitysec.com) • Core Impact (www.coresecurity.com) – Para certos ataques, não há um mecanismo de detecção via software sem a aquisição e preservação da memória física e posterior análise offline
  • 59.
    “Trojan Defense” – “Eunão fiz nada, foi o cavalo de tróia/backdoor” • “havia um hacker controlando meu PC” – Defesa usada pela 1a vez no Reino Unido, em 2003 • Plausible deniability porque LE não gerou uma imagem da memória física – Força da Lei destruiu 4GB de provas • 4GB = mais de um milhão de páginas de papel • Objetivo: Análise para provar que não havia nenhum trojan ou outro software malicioso rodando na máquina análisada para contradizer esta possível alegação da defesa.
  • 60.
    Informações em Memória • Processos • Usuários logados • Drivers • Buffers do driver de rede • Módulos de Kernel • Arquivos abertos • Informações de Sockets • Documentos ainda não salvos • Senhas • Registro Vivo • Chaves de Criptografia • Buffers de Vídeo (screen shots) • Arquivos descriptografados • Memória da BIOS • Ordem de execução • Chamadas VOIP • Estado de execução • Código Malicioso • Informações de Configuração • Conversas de IM • Rootkits
  • 61.
    Histórico da Aquisiçãode processos • Pmdump – Arne Vidstrom • Process Dumper – Tobias Klein • Userdump – Microsoft • Adplus.vbs – Microsoft Debugging Tools – pode ser útil para gerar um dump de um processo específico de interesse (MSN, GTALK, IE, FF, ...)
  • 62.
    Aquisição de Memóriavia HW – Supensão da CPU e Uso de Direct Memory Access (DMA) para copiar a memória física • Tribble (2004). Por Brian Carrier e Joe Grand • precisa ser instalado antes da aquisição dos dados • outros devices similares servem para debuggind de hardware – Firewire / IEEE 1394 • Especificação permite acesso direto à memória (DMA) • Mapeamento de memória é feito por hardware • exemplo: http://blogs.gnome.org/muelli/2010/04/04/reading-ram-using-firewire/
  • 63.
    Aquisição de Memória •Crash Dumps • Vantagens: – estado do sistema é congelado – garante que nenhuma alteração seja feita – Microsoft disponibiliza o “Microsoft Debugging Tools” e o “Kernel Memory Space Analyzer” • Limitações: – sistemas com mais de 2GB de memória não geram dumps completos – Por padrão, o Windows não gera crash dumps através de comandos – Algumas versões do Windows não geram dumps completos Ferramenta: NotmyFault - Sysinternals (Mark Russinovich)
  • 64.
    Aquisição de Memória •Memparser – Chris Betz – DFRWS 2005 • Apenas Windows 2000 • http://sourceforge.net/projects/memparser/ • dd para windows – dd.exe • <…>dd.exe if=.PhysicalMemory of=<…>memorydump.img • http://gmgsystemsinc.com/fau/
  • 65.
    Aquisição de Memória –Nigilant32 – Agile Risk Management (GUI) – ProDiscover IR (GUI) – Problemas dd.exe/Nigilant32/Prodiscover IR • Acesso userland à memória física (=.PhysicalMemory) foi bloqueado a partir da userland a partir do Windows 2003 SP 1 / Windows XP SP2
  • 66.
    Aquisição de Memória –KnTDD (George Garner) – grátis para LE • Roda em 32 e 64 bits • Capaz de gerar Microsoft Crash Dumps • Coleta local (usb/firewire) e remota (tcp/ip) • Registro de auditoria e checagem de integridade – MDD (Mantech) • Sistemas mais novos (até Vista) • Incapaz de coletar mais de 4Gb de memória
  • 67.
    Aquisição de Memória •Virtualização – VMWare • Suspensão de VM gera aquivo .vmem (similar ao raw) • SnapShots – VirtualPC – Xen – Qemu
  • 68.
    Aquisição de Memória:Hibernação • O arquivo de hibernação (%SYSTEMDRIVE%hiberfil.sys) é o somatório da memória física e da memória de swap - ou paginação - comprimidos. • Matthieu Suiche decodificou o formato do arquivo de hibernação windows (BH 2008 – SandMan project) – Moonsols Community Edition – hibr2bin.exe para XP, 2003, 2008 e Vista 32bits (comercial: 32 e 64 bit até Windows 7)
  • 69.
    Forçando a Hibernação •1) configuração Windows XP,2000,2003 » powercfg.exe /HIBERNATE on (binário de sistema) Windows Vista, 7, 2008 (pode não ser necessário – default) » powercfg.exe –h on (binário de sistema) • 2) rundll32.exe powrprof.dll,SetSuspendState Hibernate » ou através da interface gráfica » ou c:> psshutdown.exe –h (binário da Sysinternals) • <%SYSTEMDRIVE%>/hiberfil.sys é gerado (sobrescreve hiberfil.sys anterior)
  • 70.
    Aquisição de Memória •Princeton – Cold Boot (verdadeira hibernação) – Lest We Remember: Cold Boot Attacks on Encryption Keys (2006) – http://citp.princeton.edu/pub/coldboot.pdf • DRAM submersa em nitrogênio líquido (-196 graus Celsius) – perda de apenas 0.17% dos dados depois de 60 min fora do computador
  • 71.
    Aquisição de Memória •Memoryze (Jamie Butler e Peter Silberman) – A ferramenta Memoryze prove um script batch para aquisição de memória física. – cd %SystemVolume%%ProgramFiles%MandiantMemoryze” • Executar “MemoryDD.bat –output <directory_name>” – Vantagem: coleta ao mesmo tempo o arquivo de paginação e a memória física da máquina – Para instalar em um pendrive: • msiexec /a MemoryzeSetup.msi /qb TARGETDIR=<pendrive>:Memoryze
  • 72.
    Aquisição de Memória –winen / winen64 – Guidance Software (http://www.guidancesoftware.com) – Expert Witness Format (EWF/E01)
  • 73.
    FTK Imager • AccessData– http://www.accessdata.com – GUI (possui command line mas sem memory dump) – Formato raw / Converte de E01 para raw
  • 74.
    Aquisição de Memória •FastDump / FastDump Pro (Greg Hoghlund) – HBGary (http://www.hbgary.com) • Inclui o arquivo de paginação no dump (pagefile.sys)
  • 75.

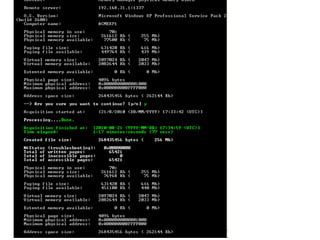

    Aquisição de Memória •MoonSols / win32dd, win64dd (Matthieu Suiche) – Grátis (community edition) – Todas as versões de windows 32-64bit – Código aberto – Cria windbg crash dumps – Aquisição remota via tcp/ip – Gera Hashes Criptográficos (MD5/SHA-1/SHA-256)
  • 76.
    Moonsools community edition: http://moonsols.com| http://msuiche.net README: - win32dd works for Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 32-bits Edition. - win64dd works for Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 64-bits (x64) hibr2dmp and hibr2bin only works with Microsoft Windows XP, 2003, 2008, Vista 32-bits Edition Microsoft Windows hibernation files, including corrupted hibernation files. - dmp2bin only works with Microsoft Windows XP, 2003, 2008, Vista, 2008 R2, 7 32-bits Edition of Microsoft full memory crash dump files. - bin2dmp works with Microsoft Windows XP, 2003, 2008, Vista 32-bits Edition raw memory snapshots (windd, VMWare -- Can also work with Live VMWare Virtual Machine but only in the Professional Edition).).
  • 79.
    Análise de Memória –“old-school” – strings e grep/findstr em um dump de memória para procurar por strings ASCII e UNICODE, carving manual • Pode ser útil incluir como alvo para indexação e/ou pesquisa (nomes de documentos, programas, senhas.. ) • Funcionalidade restrita pela incapacidade de diferenciar os endereçamentos e páginas de memória utilizadas por cada processo • Produz grande quantidade de dados sem contextualização
  • 80.
    Análise de Memória •Pattern Matching baseado em expressoes regulares (regex) sobre strings de dumps de processos ou memória física: root@SIFT-Workstation:/usr/local/src/ram-analysis# find . -iname '*.py' -ls 1728861 12 -rwxr-xr-x 1 root root 8497 Mar 16 00:05 ./pdgmail.py 1728862 16 -rwxr-xr-x 1 root root 12645 Mar 16 00:05 ./pdymail.py 82129 16 -rwxr-xr-x 1 root root 16288 Mar 16 00:14 ./pdfbook.py 82133 4 -rwxr-xr-x 1 root root 3014 Mar 8 11:38 ./skypeex/skypeex26.py
  • 81.
    Análise de memória– pdgmail.py
  • 82.
    Análise de Estruturasde Memória • Recente (desde 2003) – Primeiras ferramentas: DFRWS 2005, Kornblum, Carvey, .. (pag. 95 WFA2) • Ambiente Acadêmico – 2008 – Frozen Memory – Princeton - • Open source and academic projects • Perl scripts • Hex editors • Volatility framework – http://www.volatilesystems.com • Memoryze – http://www.mandiant.com
  • 83.
  • 84.
  • 85.
    SANS SIFT 2.0> PTK > Memory
  • 86.
  • 87.
    LAB 01 –Live vs Offline Memory Analysis: Vmware – VM “XPDUMMY” usuário “Administrator”, senha “password” Live Response: fport /foundstone:
  • 88.
    Lab 01 Live Response:pstools / sysinternals-microsoft:
  • 89.
    Lab 01 Volatility –SIFT Workstation 2.0:
  • 90.
    Lab 01 python volatilityconnscan –f <imagem-de-memoria>
  • 91.
    Lab 01 python volatilitysockscan –f <imagem-de-memoria>
  • 92.
    Lab 01 python volatilityprocdump –f <imagem-de-memoria> -p <pid>
  • 93.
    Lab 01: Conclusão •Análise offline de memória gera idênticas ou melhores informações e é menos invasiva que “live response” • Análise de Processos e Conexões estabelecidas através da análise de dump de memória possibilita recuperação de mais dados • Isto vale inclusive quando foram utilizadas algumas técnicas de rootkit usermode e kernelmode
  • 94.
    Lab 02: HashDump Objetivo: Transformar o arquivo de hibernação em um dump de memória e recuperar senha de usuários Obtenção do arquivo de hibernação: Maquina Desligada: Forense de Disco Tradicional: Boot usb / cd linux (helix/caine/etc..) ou extrair hiberfil.sys de E01 (ftkimager/encase/etc..) Máquina Ligada: FGET.exe HBGARY Conversão de arquivo de hibernação para dump de memória: Volatility: python volatility hibinfo –f <path-to-hiberfil.sys> -d <hiberfil.memory.img> Moonsols: hibr2bin.exe <path-to-hiberfil.sys> -d <hiberfil.memory.img>
  • 95.
    Lab 02 – Volatility& RegRipper – Passos: • encontrar a localização dos hives de registro na memória • encontrar e fazer um dump dos hives SAM e SYSTEM • quebrar a senha dos usuários
  • 96.
    Lab 02 – Achando os hives do registro na memória (Hivescan) root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hivescan -f fdpro_dump/20100817_fdpro_acmexp_dump.bin Offset (hex) 34267144 0x20ae008 34289480 0x20b3748 38249752 0x247a518 76358936 0x48d2518
  • 97.
    Lab 02 Identificando quaishives estão presentes nestes endereços de memória: root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hivelist -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -o 0x20ae008 Address Name 0xe107b7b0 Documents and SettingsAdministratorLocal SettingsApplication DataMicrosoftWindowsUsrClass.dat 0xe1069b60 Documents and SettingsAdministratorNTUSER.DAT 0xe198c720 Documents and SettingsLocalServiceLocal SettingsApplication DataMicrosoftWindowsUsrClass.dat 0xe14ab008 WINDOWSsystem32configsoftware 0xe18086b8 WINDOWSsystem32configdefault 0xe17c9888 WINDOWSsystem32configSAM 0xe1808b60 WINDOWSsystem32configSECURITY 0xe139c518 [no name] 0xe1019748 WINDOWSsystem32configsystem 0xe1013008 [no name]
  • 98.
    Lab 02 • Dumpdos hashes dos hives SYSTEM e SAM root@SIFT-Workstation:/media/usb# /usr/bin/python /usr/local/bin/volatility hashdump -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -y 0xe1019748 -s 0xe17c9888 Administrator:500:e52cac67419a9a224a3b108f3fa6cb6d:8846f7eaee8fb117ad06bdd830b7586c::: Guest:501:aad3b435b51404eeaad3b435b51404ee:31d6cfe0d16ae931b73c59d7e0c089c0::: HelpAssistant:1000:b4d242a1cdc59680a8d465842d29c2a2:84ee8679c50437e502ae9b1c8e5f4285::: SUPPORT_388945a0:1002:aad3b435b51404eeaad3b435b51404ee:edf2c0cd26a166c903a857f3785b043c:::
  • 99.
    Lab: recapitulando... # /usr/bin/python/usr/local/bin/volatility hivescan -f fdpro_dump/20100817_fdpro_acmexp_dump.bin Offset (hex) 34267144 0x20ae008 76358936 (…) # /usr/bin/python /usr/local/bin/volatility hivelist -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -o 0x20ae008 Address Name (...) 0xe17c9888 WINDOWSsystem32configSAM 0xe1808b60 WINDOWSsystem32configSECURITY 0xe1019748 WINDOWSsystem32configsystem (...) # /usr/bin/python /usr/local/bin/volatility hashdump -f fdpro_dump/20100817_fdpro_acmexp_dump.bin -y 0xe1019748 -s 0xe17c9888 Administrator:500:e52cac67419a9a224a3b108f3fa6cb6d:8846f7eaee8fb117ad06bdd830b7586c::: (…) SUPPORT_388945a0:1002:aad3b435b51404eeaad3b435b51404ee:edf2c0cd26a166c903a857f3785b043c:::
  • 100.
    Lab 02 • “Quebra”de hashes via RainbowTables – OphCrack / rcrack / PRTK-DNA / EDPR • Online: – http://www.lmcrack.com – http://www.objectif-securite.ch/en/products.php?hash=<hash>#Demo Os plugins para volatility utilizados neste laboratório foram desenvolvidos por Brendan Dolan-Gavitt: http://moyix.blogspot.com
  • 101.
  • 102.
    Lab 03: LiveRegistry root@SIFT-Workstation:/usr/local/src/volatility# perl rip.pl -r /media/usb/fdpro_dump/20100817_fdpro_acmexp_dump.bin@0xe17c9888 -f sam Parsed Plugins file. Launching samparse v.20080415 User Information ------------------------- Username : Administrator [500] Full Name : User Comment : Built-in account for administering the computer/domain Last Login Date : Fri Aug 13 21:47:26 2010 Z Pwd Reset Date : Wed Jun 27 22:54:58 2007 Z Pwd Fail Date : Fri Aug 13 00:59:01 2010 Z Login Count : 55 --> Password does not expire (...)
  • 103.
  • 104.
  • 105.
  • 106.
  • 107.
    Lab 06: Ferramenta FTK3.x Remote (Mem)
  • 108.
  • 109.
    Sandro Süffert -http://blog.suffert.com CTO, Techbiz Forense Digital
