1. Produção Gráfica

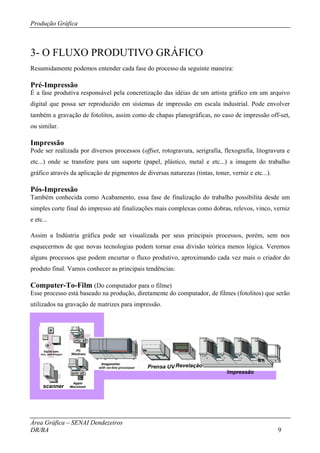

3- O FLUXO PRODUTIVO GRÁFICO
Resumidamente podemos entender cada fase do processo da seguinte maneira:
Pré-Impressão
É a fase produtiva responsável pela concretização das idéias de um artista gráfico em um arquivo
digital que possa ser reproduzido em sistemas de impressão em escala industrial. Pode envolver
também a gravação de fotolitos, assim como de chapas planográficas, no caso de impressão off-set,
ou similar.
Impressão
Pode ser realizada por diversos processos (offset, rotogravura, serigrafia, flexografia, litogravura e
etc...) onde se transfere para um suporte (papel, plástico, metal e etc...) a imagem do trabalho
gráfico através da aplicação de pigmentos de diversas naturezas (tintas, toner, verniz e etc...).
Pós-Impressão
Também conhecida como Acabamento, essa fase de finalização do trabalho possibilita desde um
simples corte final do impresso até finalizações mais complexas como dobras, relevos, vinco, verniz
e etc...
Assim a Indústria gráfica pode ser visualizada por seus principais processos, porém, sem nos
esquecermos de que novas tecnologias podem tornar essa divisão teórica menos lógica. Veremos
alguns processos que podem encurtar o fluxo produtivo, aproximando cada vez mais o criador do
produto final. Vamos conhecer as principais tendências:
Computer-To-Film (Do computador para o filme)
Esse processo está baseado na produção, diretamente do computador, de filmes (fotolitos) que serão
utilizados na gravação de matrizes para impressão.
Prensa UV Revelação
Impressão
scanner
Área Gráfica – SENAI Dendezeiros
DR/BA 9

2. Produção Gráfica
O fluxo baseado em filme requer controle muito refinado dos processos de gravação de filme pelo
image setter , revelação química dos filmes, cópia e revelação de chapas.

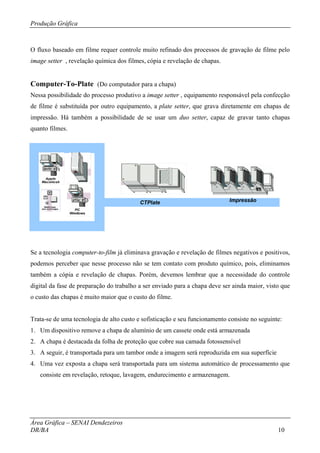

Computer-To-Plate (Do computador para a chapa)
Nessa possibilidade do processo produtivo a image setter , equipamento responsável pela confecção
de filme é substituída por outro equipamento, a plate setter, que grava diretamente em chapas de
impressão. Há também a possibilidade de se usar um duo setter, capaz de gravar tanto chapas
quanto filmes.
CTPlate Impressão
Se a tecnologia computer-to-film já eliminava gravação e revelação de filmes negativos e positivos,
podemos perceber que nesse processo não se tem contato com produto químico, pois, eliminamos
também a cópia e revelação de chapas. Porém, devemos lembrar que a necessidade do controle
digital da fase de preparação do trabalho a ser enviado para a chapa deve ser ainda maior, visto que
o custo das chapas é muito maior que o custo do filme.
Trata-se de uma tecnologia de alto custo e sofisticação e seu funcionamento consiste no seguinte:
1. Um dispositivo remove a chapa de alumínio de um cassete onde está armazenada
2. A chapa é destacada da folha de proteção que cobre sua camada fotossensível
3. A seguir, é transportada para um tambor onde a imagem será reproduzida em sua superfície
4. Uma vez exposta a chapa será transportada para um sistema automático de processamento que
consiste em revelação, retoque, lavagem, endurecimento e armazenagem.
Área Gráfica – SENAI Dendezeiros
DR/BA 10

3. Produção Gráfica

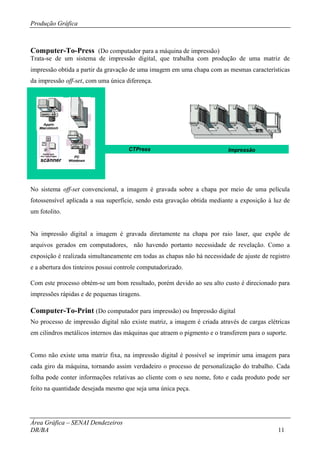

Computer-To-Press (Do computador para a máquina de impressão)
Trata-se de um sistema de impressão digital, que trabalha com produção de uma matriz de
impressão obtida a partir da gravação de uma imagem em uma chapa com as mesmas características
da impressão off-set, com uma única diferença.
CTPress Impressão
scanner
No sistema off-set convencional, a imagem é gravada sobre a chapa por meio de uma película
fotossensível aplicada a sua superfície, sendo esta gravação obtida mediante a exposição à luz de
um fotolito.
Na impressão digital a imagem é gravada diretamente na chapa por raio laser, que expõe de
arquivos gerados em computadores, não havendo portanto necessidade de revelação. Como a
exposição é realizada simultaneamente em todas as chapas não há necessidade de ajuste de registro
e a abertura dos tinteiros possui controle computadorizado.
Com este processo obtém-se um bom resultado, porém devido ao seu alto custo é direcionado para
impressões rápidas e de pequenas tiragens.
Computer-To-Print (Do computador para impressão) ou Impressão digital
No processo de impressão digital não existe matriz, a imagem é criada através de cargas elétricas
em cilindros metálicos internos das máquinas que atraem o pigmento e o transferem para o suporte.
Como não existe uma matriz fixa, na impressão digital é possível se imprimir uma imagem para
cada giro da máquina, tornando assim verdadeiro o processo de personalização do trabalho. Cada
folha pode conter informações relativas ao cliente com o seu nome, foto e cada produto pode ser
feito na quantidade desejada mesmo que seja uma única peça.
Área Gráfica – SENAI Dendezeiros
DR/BA 11

4. Produção Gráfica
CTPrint Impressão
scanner
É bom Lembrar que a impressão digital ainda não atingiu a qualidade obtida na impressão offset
convencional que utiliza, obviamente, as chapas.
Essa tecnologia se torna viável para pequenas tiragens. Como os custos fixos de produção são
proporcionais à quantidade de impressos, para as grandes tiragens o preço torna-se inviável se
utilizar tal tecnologia hoje disponível.
