Este documento foi elaborado para apresentar aos usuários e demais envolvidos nos processos de movimentação de cargas uma ficha adequada para proceder a inspeções periódicas em lingas de corrente. Esta ficha pode ser utilizada para inspeção de lingas grau 08, grau 10 e grau 12. Os acessórios como ganchos, conectores, aneis de carga, manilhas também são apresentandos para registrar as inspeções. Este estudo foi baseado nas principais normas vigentes no mercado. Para maiores dúvidas, contate o desenvolvedor.

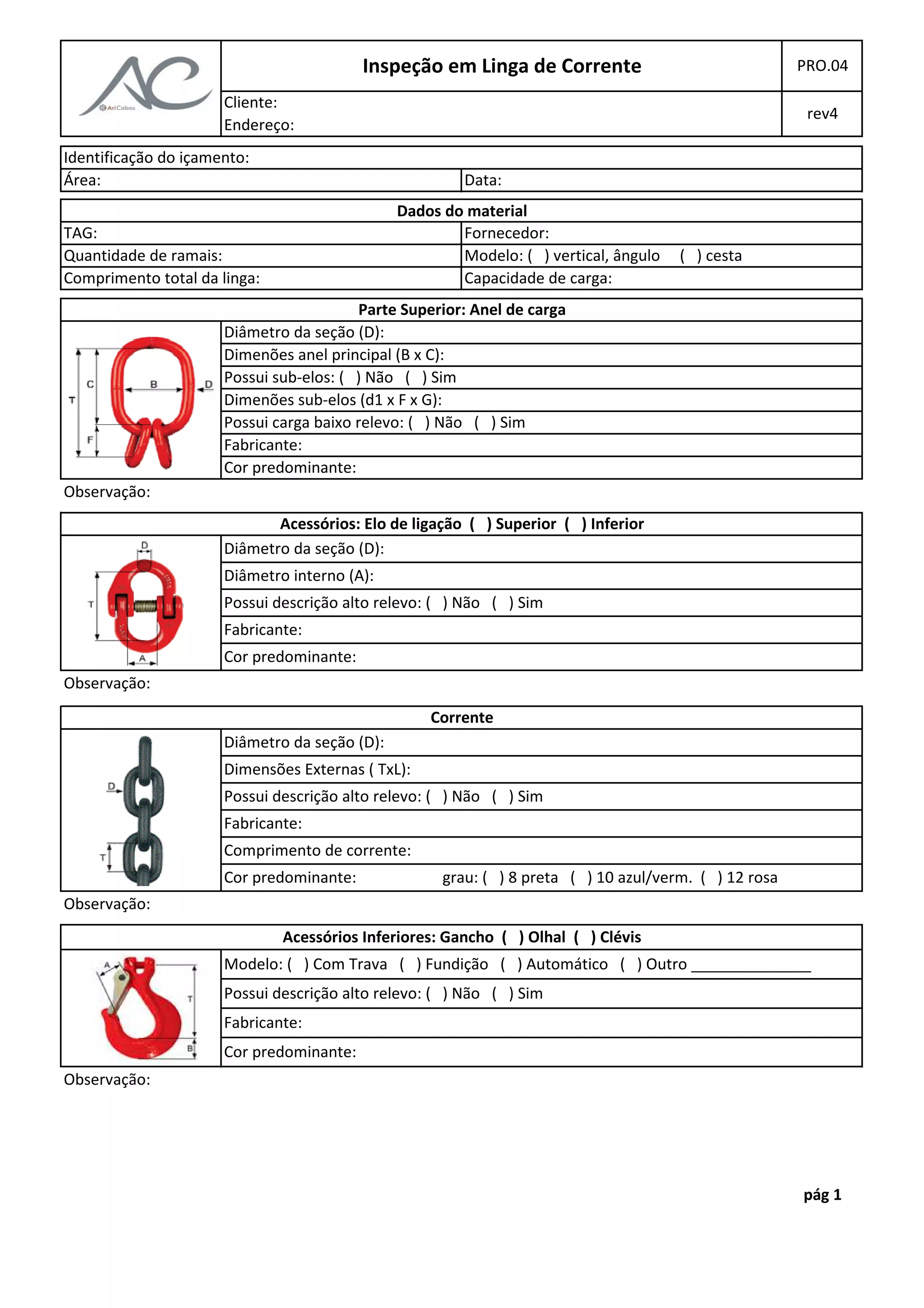

1. Cliente:
Endereço:
Identificação do içamento:
Área:
Dados do material
Possui sub-elos: ( ) Não ( ) Sim
Dimenões sub-elos (d1 x F x G):
Possui carga baixo relevo: ( ) Não ( ) Sim
Fabricante:
Acessórios: Elo de ligação ( ) Superior ( ) Inferior
Diâmetro da seção (D):
Diâmetro interno (A):
Data:
PRO.04
rev4
Inspeção em Linga de Corrente
TAG: Fornecedor:
Quantidade de ramais:
Comprimento total da linga:
Modelo: ( ) vertical, ângulo ( ) cesta
Capacidade de carga:
Parte Superior: Anel de carga
Diâmetro da seção (D):
Dimenões anel principal (B x C):
Cor predominante:
Observação:
Possui descrição alto relevo: ( ) Não ( ) Sim
Fabricante:
Cor predominante:
Possui descrição alto relevo: ( ) Não ( ) Sim
Acessórios Inferiores: Gancho ( ) Olhal ( ) Clévis
Modelo: ( ) Com Trava ( ) Fundição ( ) Automático ( ) Outro ______________
Fabricante:
Cor predominante:
Corrente
Diâmetro da seção (D):
Dimensões Externas ( TxL):
Fabricante:
Comprimento de corrente:
Cor predominante: grau: ( ) 8 preta ( ) 10 azul/verm. ( ) 12 rosa
Possui descrição alto relevo: ( ) Não ( ) Sim
Observação:
Observação:
Observação:
pág 1

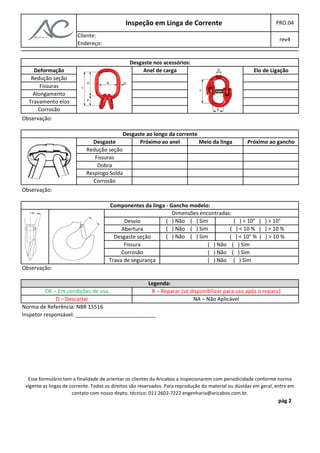

2. Inspeção em Linga de Corrente PRO.04
Cliente:
rev4
Endereço:
Deformação
Redução seção
Fissuras
Alongamento
Travamento elos
Corrosão
Redução seção
Fissuras
Dobra
Respingo Solda
Corrosão
Desgaste nos acessórios:
Anel de carga Elo de Ligação
Desgaste ao longo da corrente
Próximo ao anel Meio da linga Desgaste Próximo ao gancho
Observação:
Observação:
Componentes da linga - Gancho modelo:
Desvio
Abertura
Desgaste seção
Fissura
Corrosão
Trava de segurança
Dimensões encontradas:
( ) Não ( ) Sim ( ) < 10° ( ) > 10°
( ) Não ( ) Sim ( ) < 10 % ( ) > 10 %
( ) Não ( ) Sim ( ) < 10° % ( ) > 10 %
( ) Não ( ) Sim
( ) Não ( ) Sim
( ) Não ( ) Sim
Legenda:
OK – Em condições de uso R – Reparar (só disponibilizar para uso após o reparo)
D – Descartar NA – Não Aplicável
Norma de Referência: NBR 15516
Inspetor responsável: ___________________________
Esse formulário tem a finalidade de orientar os clientes da Aricabos a inspecionarem com periodicidade conforme norma
vigente as lingas de corrente. Todos os direitos são reservados. Para reprodução do material ou dúvidas em geral, entre em
pág 2
contato com nosso depto. técnico: 011 2602-7222 engenharia@aricabos.com.br.
Observação:
