1. SUPERINTENDÊNCIA DE PLANEJAMENTO DA EXPANSÃO, ENGENHARIA E
CONSTRUÇÃO DA GERAÇÃO
UHE MAUÁ
ESPECIFICAÇÕES TÉCNICAS
ESCAVAÇÃO E PREPARO DE BARREIRAS GEOQUÍMICAS NA ÁREA DE
REJEITO DE MINERAÇÃO E TAMPONAMENTO DE BOCAS DE MINAS NA
ÁREA DE INFLUÊNCIA DO RESERVATÓRIO
SETEMBRO / 2009

2. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

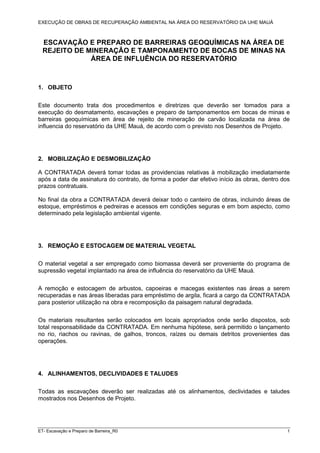

ET- Escavação e Preparo de Barreira_R0 1
ESCAVAÇÃO E PREPARO DE BARREIRAS GEOQUÍMICAS NA ÁREA DE
REJEITO DE MINERAÇÃO E TAMPONAMENTO DE BOCAS DE MINAS NA
ÁREA DE INFLUÊNCIA DO RESERVATÓRIO
1. OBJETO
Este documento trata dos procedimentos e diretrizes que deverão ser tomados para a
execução do desmatamento, escavações e preparo de tamponamentos em bocas de minas e
barreiras geoquímicas em área de rejeito de mineração de carvão localizada na área de
influencia do reservatório da UHE Mauá, de acordo com o previsto nos Desenhos de Projeto.
2. MOBILIZAÇÃO E DESMOBILIZAÇÃO
A CONTRATADA deverá tomar todas as providencias relativas à mobilização imediatamente
após a data de assinatura do contrato, de forma a poder dar efetivo início às obras, dentro dos
prazos contratuais.
No final da obra a CONTRATADA deverá deixar todo o canteiro de obras, incluindo áreas de
estoque, empréstimos e pedreiras e acessos em condições seguras e em bom aspecto, como
determinado pela legislação ambiental vigente.
3. REMOÇÃO E ESTOCAGEM DE MATERIAL VEGETAL
O material vegetal a ser empregado como biomassa deverá ser proveniente do programa de
supressão vegetal implantado na área de influência do reservatório da UHE Mauá.
A remoção e estocagem de arbustos, capoeiras e macegas existentes nas áreas a serem
recuperadas e nas áreas liberadas para empréstimo de argila, ficará a cargo da CONTRATADA
para posterior utilização na obra e recomposição da paisagem natural degradada.
Os materiais resultantes serão colocados em locais apropriados onde serão dispostos, sob
total responsabilidade da CONTRATADA. Em nenhuma hipótese, será permitido o lançamento
no rio, riachos ou ravinas, de galhos, troncos, raízes ou demais detritos provenientes das
operações.
4. ALINHAMENTOS, DECLIVIDADES E TALUDES
Todas as escavações deverão ser realizadas até os alinhamentos, declividades e taludes
mostrados nos Desenhos de Projeto.

3. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

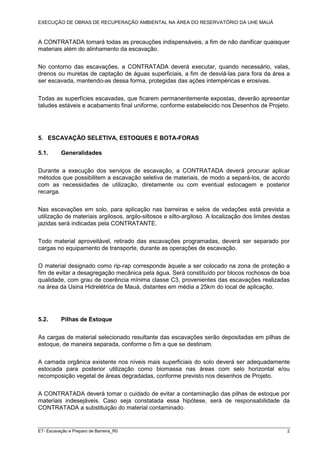

ET- Escavação e Preparo de Barreira_R0 2
A CONTRATADA tomará todas as precauções indispensáveis, a fim de não danificar quaisquer
materiais além do alinhamento da escavação.
No contorno das escavações, a CONTRATADA deverá executar, quando necessário, valas,
drenos ou muretas de captação de águas superficiais, a fim de desviá-las para fora da área a
ser escavada, mantendo-as dessa forma, protegidas das ações intempéricas e erosivas.
Todas as superfícies escavadas, que ficarem permanentemente expostas, deverão apresentar
taludes estáveis e acabamento final uniforme, conforme estabelecido nos Desenhos de Projeto.
5. ESCAVAÇÃO SELETIVA, ESTOQUES E BOTA-FORAS
5.1. Generalidades
Durante a execução dos serviços de escavação, a CONTRATADA deverá procurar aplicar
métodos que possibilitem a escavação seletiva de materiais, de modo a separá-los, de acordo
com as necessidades de utilização, diretamente ou com eventual estocagem e posterior
recarga.
Nas escavações em solo, para aplicação nas barreiras e selos de vedações está prevista a
utilização de materiais argilosos, argilo-siltosos e silto-argiloso. A localização dos limites destas
jazidas será indicadas pela CONTRATANTE.
Todo material aproveitável, retirado das escavações programadas, deverá ser separado por
cargas no equipamento de transporte, durante as operações de escavação.
O material designado como rip-rap corresponde àquele a ser colocado na zona de proteção a
fim de evitar a desagregação mecânica pela água. Será constituído por blocos rochosos de boa
qualidade, com grau de coerência mínima classe C3, provenientes das escavações realizadas
na área da Usina Hidrelétrica de Mauá, distantes em média a 25km do local de aplicação.
5.2. Pilhas de Estoque
As cargas de material selecionado resultante das escavações serão depositadas em pilhas de
estoque, de maneira separada, conforme o fim a que se destinam.
A camada orgânica existente nos níveis mais superficiais do solo deverá ser adequadamente
estocada para posterior utilização como biomassa nas áreas com selo horizontal e/ou
recomposição vegetal de áreas degradadas, conforme previsto nos desenhos de Projeto.
A CONTRATADA deverá tomar o cuidado de evitar a contaminação das pilhas de estoque por
materiais indesejáveis. Caso seja constatada essa hipótese, será de responsabilidade da
CONTRATADA a substituição do material contaminado.

4. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

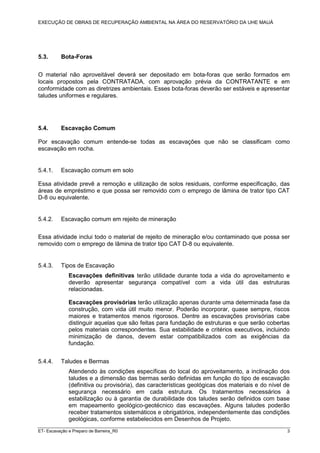

ET- Escavação e Preparo de Barreira_R0 3
5.3. Bota-Foras
O material não aproveitável deverá ser depositado em bota-foras que serão formados em
locais propostos pela CONTRATADA, com aprovação prévia da CONTRATANTE e em
conformidade com as diretrizes ambientais. Esses bota-foras deverão ser estáveis e apresentar
taludes uniformes e regulares.
5.4. Escavação Comum
Por escavação comum entende-se todas as escavações que não se classificam como
escavação em rocha.
5.4.1. Escavação comum em solo
Essa atividade prevê a remoção e utilização de solos residuais, conforme especificação, das
áreas de empréstimo e que possa ser removido com o emprego de lâmina de trator tipo CAT
D-8 ou equivalente.
5.4.2. Escavação comum em rejeito de mineração
Essa atividade inclui todo o material de rejeito de mineração e/ou contaminado que possa ser
removido com o emprego de lâmina de trator tipo CAT D-8 ou equivalente.
5.4.3. Tipos de Escavação
Escavações definitivas terão utilidade durante toda a vida do aproveitamento e
deverão apresentar segurança compatível com a vida útil das estruturas
relacionadas.
Escavações provisórias terão utilização apenas durante uma determinada fase da
construção, com vida útil muito menor. Poderão incorporar, quase sempre, riscos
maiores e tratamentos menos rigorosos. Dentre as escavações provisórias cabe
distinguir aquelas que são feitas para fundação de estruturas e que serão cobertas
pelos materiais correspondentes. Sua estabilidade e critérios executivos, incluindo
minimização de danos, devem estar compatibilizados com as exigências da
fundação.
5.4.4. Taludes e Bermas
Atendendo às condições específicas do local do aproveitamento, a inclinação dos
taludes e a dimensão das bermas serão definidas em função do tipo de escavação
(definitiva ou provisória), das características geológicas dos materiais e do nível de
segurança necessário em cada estrutura. Os tratamentos necessários à
estabilização ou à garantia de durabilidade dos taludes serão definidos com base
em mapeamento geológico-geotécnico das escavações. Alguns taludes poderão
receber tratamentos sistemáticos e obrigatórios, independentemente das condições
geológicas, conforme estabelecidos em Desenhos de Projeto.

5. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

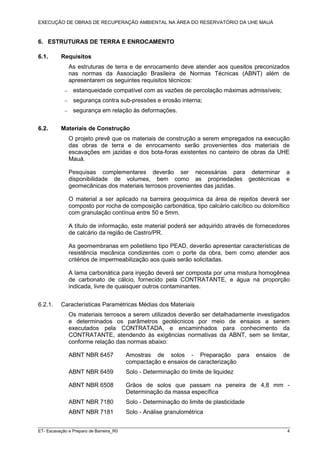

ET- Escavação e Preparo de Barreira_R0 4
6. ESTRUTURAS DE TERRA E ENROCAMENTO
6.1. Requisitos
As estruturas de terra e de enrocamento deve atender aos quesitos preconizados
nas normas da Associação Brasileira de Normas Técnicas (ABNT) além de
apresentarem os seguintes requisitos técnicos:
− estanqueidade compatível com as vazões de percolação máximas admissíveis;
− segurança contra sub-pressões e erosão interna;
− segurança em relação às deformações.
6.2. Materiais de Construção
O projeto prevê que os materiais de construção a serem empregados na execução
das obras de terra e de enrocamento serão provenientes dos materiais de
escavações em jazidas e dos bota-foras existentes no canteiro de obras da UHE
Mauá.
Pesquisas complementares deverão ser necessárias para determinar a
disponibilidade de volumes, bem como as propriedades geotécnicas e
geomecânicas dos materiais terrosos provenientes das jazidas.
O material a ser aplicado na barreira geoquímica da área de rejeitos deverá ser
composto por rocha de composição carbonática, tipo calcário calcítico ou dolomítico
com granulação contínua entre 50 e 5mm.
A título de informação, este material poderá ser adquirido através de fornecedores
de calcário da região de Castro/PR.
As geomembranas em polietileno tipo PEAD, deverão apresentar características de
resistência mecânica condizentes com o porte da obra, bem como atender aos
critérios de impermeabilização aos quais serão solicitadas.
A lama carbonática para injeção deverá ser composta por uma mistura homogênea
de carbonato de cálcio, fornecido pela CONTRATANTE, e água na proporção
indicada, livre de quaisquer outros contaminantes.
6.2.1. Características Paramétricas Médias dos Materiais
Os materiais terrosos a serem utilizados deverão ser detalhadamente investigados
e determinados os parâmetros geotécnicos por meio de ensaios a serem
executados pela CONTRATADA, e encaminhados para conhecimento da
CONTRATANTE, atendendo às exigências normativas da ABNT, sem se limitar,
conforme relação das normas abaixo:
ABNT NBR 6457 Amostras de solos - Preparação para ensaios de
compactação e ensaios de caracterização
ABNT NBR 6459 Solo - Determinação do limite de liquidez
ABNT NBR 6508 Grãos de solos que passam na peneira de 4,8 mm -
Determinação da massa específica
ABNT NBR 7180 Solo - Determinação do limite de plasticidade
ABNT NBR 7181 Solo - Análise granulométrica

6. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

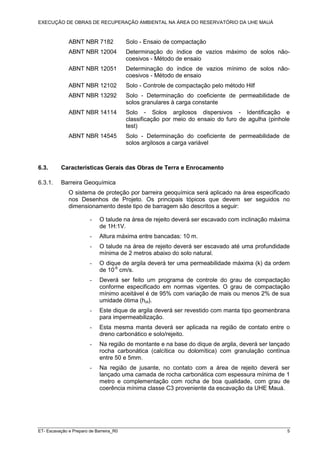

ET- Escavação e Preparo de Barreira_R0 5
ABNT NBR 7182 Solo - Ensaio de compactação
ABNT NBR 12004 Determinação do índice de vazios máximo de solos não-
coesivos - Método de ensaio
ABNT NBR 12051 Determinação do índice de vazios mínimo de solos não-
coesivos - Método de ensaio
ABNT NBR 12102 Solo - Controle de compactação pelo método Hilf
ABNT NBR 13292 Solo - Determinação do coeficiente de permeabilidade de
solos granulares à carga constante
ABNT NBR 14114 Solo - Solos argilosos dispersivos - Identificação e
classificação por meio do ensaio do furo de agulha (pinhole
test)
ABNT NBR 14545 Solo - Determinação do coeficiente de permeabilidade de
solos argilosos a carga variável
6.3. Características Gerais das Obras de Terra e Enrocamento
6.3.1. Barreira Geoquímica
O sistema de proteção por barreira geoquímica será aplicado na área especificado
nos Desenhos de Projeto. Os principais tópicos que devem ser seguidos no
dimensionamento deste tipo de barragem são descritos a seguir:
- O talude na área de rejeito deverá ser escavado com inclinação máxima
de 1H:1V.
- Altura máxima entre bancadas: 10 m.
- O talude na área de rejeito deverá ser escavado até uma profundidade
mínima de 2 metros abaixo do solo natural.
- O dique de argila deverá ter uma permeabilidade máxima (k) da ordem
de 10-6
cm/s.
- Deverá ser feito um programa de controle do grau de compactação
conforme especificado em normas vigentes. O grau de compactação
mínimo aceitável é de 95% com variação de mais ou menos 2% de sua
umidade ótima (hot).
- Este dique de argila deverá ser revestido com manta tipo geomenbrana
para impermeabilização.
- Esta mesma manta deverá ser aplicada na região de contato entre o
dreno carbonático e solo/rejeito.
- Na região de montante e na base do dique de argila, deverá ser lançado
rocha carbonática (calcítica ou dolomítica) com granulação contínua
entre 50 e 5mm.
- Na região de jusante, no contato com a área de rejeito deverá ser
lançado uma camada de rocha carbonática com espessura mínima de 1
metro e complementação com rocha de boa qualidade, com grau de
coerência mínima classe C3 proveniente da escavação da UHE Mauá.

7. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ

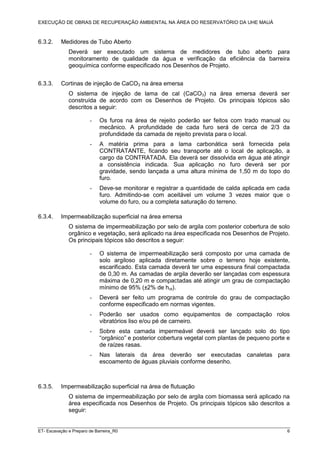

ET- Escavação e Preparo de Barreira_R0 6
6.3.2. Medidores de Tubo Aberto
Deverá ser executado um sistema de medidores de tubo aberto para
monitoramento de qualidade da água e verificação da eficiência da barreira
geoquímica conforme especificado nos Desenhos de Projeto.
6.3.3. Cortinas de injeção de CaCO3 na área emersa
O sistema de injeção de lama de cal (CaCO3) na área emersa deverá ser
construída de acordo com os Desenhos de Projeto. Os principais tópicos são
descritos a seguir:
- Os furos na área de rejeito poderão ser feitos com trado manual ou
mecânico. A profundidade de cada furo será de cerca de 2/3 da
profundidade da camada de rejeito prevista para o local.
- A matéria prima para a lama carbonática será fornecida pela
CONTRATANTE, ficando seu transporte até o local de aplicação, a
cargo da CONTRATADA. Ela deverá ser dissolvida em água até atingir
a consistência indicada. Sua aplicação no furo deverá ser por
gravidade, sendo lançada a uma altura mínima de 1,50 m do topo do
furo.
- Deve-se monitorar e registrar a quantidade de calda aplicada em cada
furo. Admitindo-se com aceitável um volume 3 vezes maior que o
volume do furo, ou a completa saturação do terreno.
6.3.4. Impermeabilização superficial na área emersa
O sistema de impermeabilização por selo de argila com posterior cobertura de solo
orgânico e vegetação, será aplicado na área especificada nos Desenhos de Projeto.
Os principais tópicos são descritos a seguir:
- O sistema de impermeabilização será composto por uma camada de
solo argiloso aplicada diretamente sobre o terreno hoje existente,
escarificado. Esta camada deverá ter uma espessura final compactada
de 0,30 m. As camadas de argila deverão ser lançadas com espessura
máxima de 0,20 m e compactadas até atingir um grau de compactação
mínimo de 95% (±2% de hot).
- Deverá ser feito um programa de controle do grau de compactação
conforme especificado em normas vigentes.
- Poderão ser usados como equipamentos de compactação rolos
vibratórios liso e/ou pé de carneiro.
- Sobre esta camada impermeável deverá ser lançado solo do tipo
“orgânico” e posterior cobertura vegetal com plantas de pequeno porte e
de raízes rasas.
- Nas laterais da área deverão ser executadas canaletas para
escoamento de águas pluviais conforme desenho.
6.3.5. Impermeabilização superficial na área de flutuação
O sistema de impermeabilização por selo de argila com biomassa será aplicado na
área especificada nos Desenhos de Projeto. Os principais tópicos são descritos a
seguir:

8. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ
ET- Escavação e Preparo de Barreira_R0 7
- O sistema de impermeabilização será composto por uma camada de
biomassa aplicada diretamente sobre o terreno hoje existente,
escarificado. Esta camada deverá ter uma espessura final compactada
de 0,50 m e posterior cobertura com argila. As camadas de argila
deverão ser lançadas com espessura máxima de 0,25 m e
compactadas até atingir um grau de compactação mínimo de 95% (±2%
de hot) e com espessura final de 0,50m.
- Poderão ser usados como equipamentos de compactação rolos
vibratórios liso e/ou pé de carneiro.
- Deverá ser feito um programa de controle do grau de compactação
conforme especificado em normas vigentes.
- Após o término dos serviços de compactação a área deverá receber
uma camada de rocha (rip-rap) para proteção mecânica contra
processos de erosão.
- A biomassa a ser aplicada será composta por material vegetal (folhas,
galhos e pequenos troncos) provenientes do programa de supressão
vegetal na área do reservatório e deverão passar por um processo de
trituração/moagem. Para facilitar o espalhamento e compactação da
biomassa, a vegetação poderá ser previamente misturada com argila.
6.3.6. Impermeabilização superficial na área imersa
O sistema de impermeabilização por selo de argila com biomassa será aplicado na
área especificada nos Desenhos de Projeto. Os principais tópicos são descritos a
seguir:
- O sistema de impermeabilização será composto por uma camada de
biomassa aplicada diretamente sobre o terreno hoje existente,
escarificado. Esta camada deverá ter uma espessura final compactada
de 0,50 m e posterior cobertura com argila. As camadas de argila
deverão ser lançadas com espessura máxima de 0,25 m e
compactadas até atingir um grau de compactação mínimo de 95% (±2%
de hot) e com espessura final de 0,50m.
- Poderão ser usados como equipamentos de compactação rolos
vibratórios liso e/ou pé de carneiro.
- Deverá ser feito um programa de controle do grau de compactação
conforme especificado em normas vigentes.
- A biomassa a ser aplicada será composta por material vegetal (folhas,
galhos e pequenos troncos) provenientes do programa de supressão
vegetal na área do reservatório e deverão passar por um processo de
trituração/moagem. Para facilitar o espalhamento e compactação da
biomassa, a vegetação poderá ser previamente misturada com argila.
6.3.7. Sistema de Drenagem Superficial
Ao redor da área tratada, deverá ser construído um sistema de proteção contra
escoamento de águas superficiais, constituído por canaletas de drenagem
conforme Desenhos de Projeto.

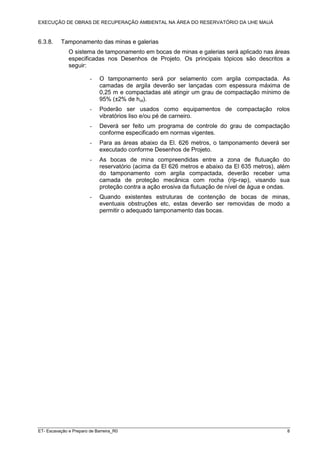

9. EXECUÇÃO DE OBRAS DE RECUPERAÇÃO AMBIENTAL NA ÁREA DO RESERVATÓRIO DA UHE MAUÁ
ET- Escavação e Preparo de Barreira_R0 8
6.3.8. Tamponamento das minas e galerias
O sistema de tamponamento em bocas de minas e galerias será aplicado nas áreas
especificadas nos Desenhos de Projeto. Os principais tópicos são descritos a
seguir:
- O tamponamento será por selamento com argila compactada. As
camadas de argila deverão ser lançadas com espessura máxima de
0,25 m e compactadas até atingir um grau de compactação mínimo de
95% (±2% de hot).
- Poderão ser usados como equipamentos de compactação rolos
vibratórios liso e/ou pé de carneiro.
- Deverá ser feito um programa de controle do grau de compactação
conforme especificado em normas vigentes.
- Para as áreas abaixo da El. 626 metros, o tamponamento deverá ser
executado conforme Desenhos de Projeto.
- As bocas de mina compreendidas entre a zona de flutuação do
reservatório (acima da El 626 metros e abaixo da El 635 metros), além
do tamponamento com argila compactada, deverão receber uma
camada de proteção mecânica com rocha (rip-rap), visando sua
proteção contra a ação erosiva da flutuação de nível de água e ondas.
- Quando existentes estruturas de contenção de bocas de minas,
eventuais obstruções etc, estas deverão ser removidas de modo a
permitir o adequado tamponamento das bocas.
