Eja
Este documento apresenta a linha de instrumentação da Yokogawa, incluindo transmissores de pressão, vazão e nível. Detalha os modelos EJA de transmissores de pressão, suas especificações, aplicações e acessórios. Também explica como configurar e monitorar os transmissores digitalmente usando o FieldMate.
Mais conteúdo relacionado
![Instrumentos de pressão [modo de compatibilidade]](https://cdn.slidesharecdn.com/ss_thumbnails/instrumentosdepressomododecompatibilidade-131022074049-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Eja
- 1. Apresentação da linhade instrumentação Slide Mestre Yokogawa América do Sul maxwel.watanabe@br.yokogawa.com Yokogawa América do Sul Engenharia de Aplicações – PCI Maxwel Watanabe maxwel.watanabe@br.yokogawa.com
- 2. Não é possívelexibir esta imagem no momento. Não é possível exibir esta imagem no momento. Vnet HIS

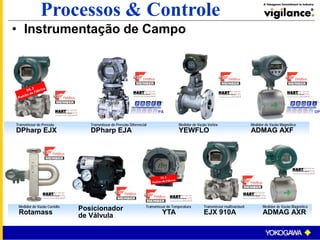

- 3. • Instrumentação deCampo Transmissor de Pressão DPharp EJX Medidor de Vazão Vortex YEWFLO Medidor de Vazão Magnético ADMAG AXF Medidor de Vazão Magnético ADMAG AXR Posicionador de Válvula Processos & Controle Medidor de Vazâo Coriolis Rotamass Transmissor de Pressão Diferencial DPharp EJA Transmissor multivariável EJX 910A PA DP Transmissor de Temperatura YTA
- 4.

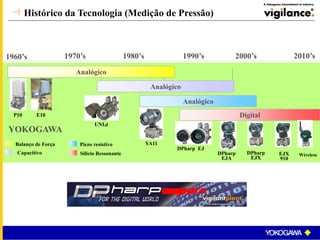

- 5. YOKOGAWA Analógico Digital Analógico UNI⊿ DPharp EJ DPharp EJA E10 DPharp EJX P10 Analógico YA11 Histórico daTecnologia (Medição de Pressão) EJX 910 Wireless Balanço de Força Capacitivo Piezo resistivo Silicio Ressonante 1970’s 1980’s 1990’s 2000’s1960’s 2010’s highaccuracyresonantpressure
- 6.

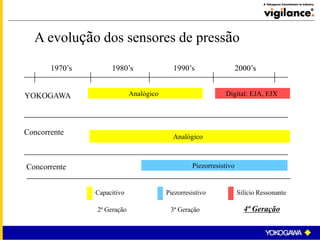

- 7. 1970’s 1980’s 1990’s2000’s YOKOGAWA Concorrente Concorrente Analógico Digital: EJA, EJX Piezorresistivo Capacitivo Piezorresistivo Silício Ressonante A evolução dos sensores de pressão Analógico 2ª Geração 3ª Geração 4ª Geração

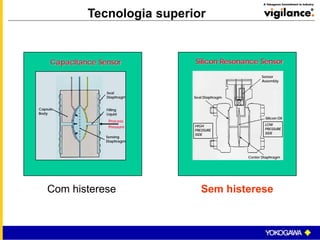

- 9. Sensor Assembly Silicon Oil Center Diaphragm SealDiaphragm LOW PRESSURE SIDE HIGH PRESSURE SIDE Capacitance Sensor Silicon Resonance Sensor Seal Diaphragm Filling Liquid Sensing Diaphragm Capsule Body Process Pressure Tecnologia superior Com histerese Sem histerese
- 10. Tecnologia superior Sensor Assembly Silicon Oil CenterDiaphragm Seal Diaphragm LOW PRESSURE SIDE HIGH PRESSURE SIDE Não possui desvio do zero. Sem histerese. Resonator Diaphragm Pressure Cavity Magnetic Field
- 11. Elimina o conversorA/D DPharp 15 Bit D/A Signal Conversion 4-20 mA 0.004% output resolution Digital Signal 100% Digital Measurement 12 Bit D/A Signal Conversion 4-20 mA 0.024% output resolution CPU Digital Signal Digital Sensor Digital Sensor A/D Signal Conversion Analogue Sensor CPU CPU EJX EJA Analog Sensors Analogue Sensor A/D Signal Conversion CPU Frequency output

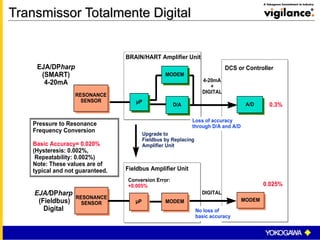

- 12. Pressure to Resonance FrequencyConversion Basic Accuracy= 0.020% (Hysteresis: 0.002%, Repeatability: 0.002%) Note: These values are of typical and not guaranteed. BRAIN/HART Amplifier Unit EJA/DPharp (SMART) 4-20mA RESONANCE SENSOR RESONANCE SENSOR Fieldbus Amplifier Unit EJA/DPharp (Fieldbus) Digital MODEMMODEM 4-20mA + DIGITAL Upgrade to Fieldbus by Replacing Amplifier Unit Loss of accuracy through D/A and A/D DCS or Controller DIGITAL No loss of basic accuracy 0.3% 0.025% Conversion Error: +0.005% RESONANCE SENSOR RESONANCE SENSOR MODEMMODEMµPµP D/AD/A MODEMMODEM µPµP A/DA/D Transmissor Totalmente Digital

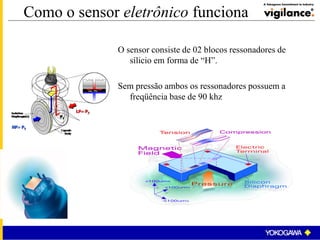

- 13. Como o sensoreletrônico funciona O sensor consiste de 02 blocos ressonadores de sílicio em forma de “H”. Sem pressão ambos os ressonadores possuem a freqüência base de 90 khz
- 14. Como o sensorDPharpfunciona • O transmissor Dpharp utiliza a tecnologia de silício ressonante para medir simultaneamente pressão diferencial e pressão estática. - O sensor é localizado no pescoço do transmissor - A pressão aplicada desde os diafragmas (partes molhadas) até o sensor, transmitida via capilares. • O sensor consiste de 02 blocos ressonadores de sílica em forma de “H”. • Sem pressão ambos os ressonadores possuem a freqüência base de 90 khz 2 Sensores ressonantes
- 15. SENSOR SILÍCIO RESSONANTE Ímã PermanenteCorrente de Excitação Força Eletro- Motriz Campo Magnético Sensor Ressonante Diafragma de Silício Campo Magnético

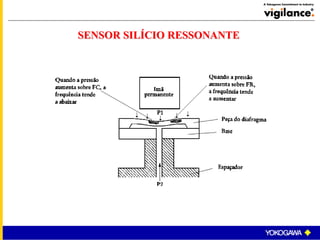

- 16. SENSOR SILÍCIO RESSONANTE Pressãodo Processo Ímã Permanente Sensores de Silício Ressonante CompressãoTração Diafragma de Silício Base Espaçador
- 17.
- 18. Freq. (kHZ) 0 20 40 60 80 100 120 0 25 5075 100 f1 f2 40 KHz20 KHz Pressão Diferencial= f1 –f2 Pressão Estática= (f1+f2)/2 f1 f2 % of span Como o sensor eletrônico funciona A variação de frequencia é linear com variação da pressão.
- 19. SENSOR SILÍCIO RESSONANTE 100 95 90 85 80 5.00010.000 Pressão Diferencial (mmH2O) Frequência (kHz) Tração Compressão
- 20. R . . f1 f2 f1- f2 = PROPORCIONAL À PRESSÃO DIFERENCIAL f1 + f2 = PROPORCIONAL À PRESSÃO ESTÁTICA R = PROPORCIONAL À TEMPERATURA (Frequência) (Frequência) (Resistência) f1= fpd + fpe + ft f2=-fpd + fpe + ft Multi medição com o sensor de silício
- 21.

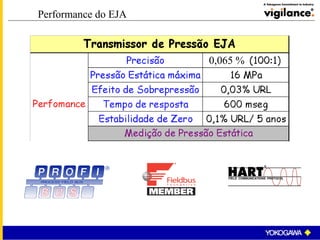

- 22. Performance do EJA 0.065%0,065 %
- 23. A Alta Precisãodo DPharp Ar Condicionado Precisão em Condições de Referência Precisão em Condições de Operação

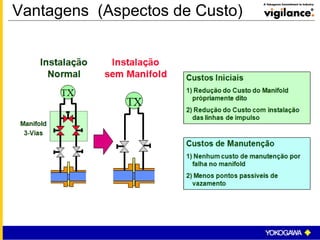

- 24. Vantagens (Aspectos deCusto)

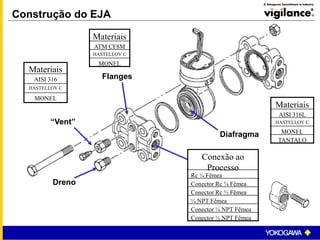

- 25. “Vent” Dreno MONEL HASTELLOY C AISI 316 Materiais Flanges MONEL HASTELLOYC ATM CF8M Materiais Diafragma TANTALO MONEL HASTELLOY C AISI 316L Materiais Conector ½ NPT Fêmea Conector ¼ NPT Fêmea ¼ NPT Fêmea Conector Rc ½ Fêmea Conector Rc ¼ Fêmea Rc ¼ Fêmea Conexão ao Processo Construção do EJA
- 26. Série EJA -Linha Completa EJA510/530 Manométrica Absoluta

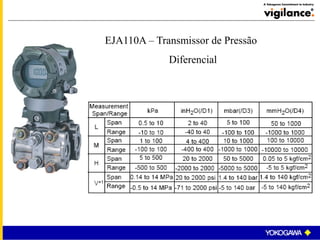

- 27. EJA110A – Transmissorde Pressão Diferencial

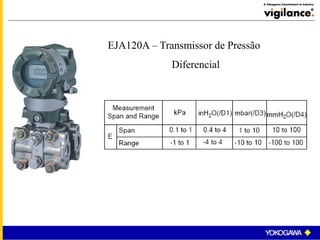

- 28. EJA120A – Transmissorde Pressão Diferencial

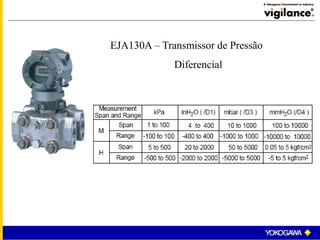

- 29. EJA130A – Transmissorde Pressão Diferencial
- 30. EJA210A e EJA220ATransmissor de Pressão Diferencial com Flange
- 31. EJA310A - Transmissorde Pressão Absoluta
- 32. EJA430A - Transmissorde Pressão Manométrica
- 33. EJA440A - Transmissorde Pressão Manométrica
- 34. EJA510A e EJA530A- Transmissor de Pressão Absoluta e Manométrica
- 35. EJA530A/HAC - Transmissorde Pressão Manométrica (alta precisão)

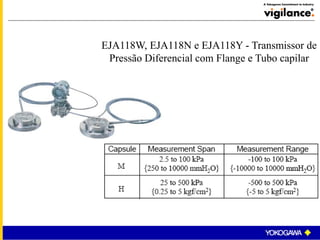

- 36. EJA118W, EJA118N eEJA118Y - Transmissor de Pressão Diferencial com Flange e Tubo capilar
- 37. EJA438W e EJA438N- Transmissor de Pressão Manométrica com Flange e Tubo capilar
- 38. EJA115 - Transmissorde Pressão Diferencial com Orifício Integral para Baixa vazão
- 39. Selos-diafragmas da YOKOGAWAe WIKA EJA438 EJA210A EJA118

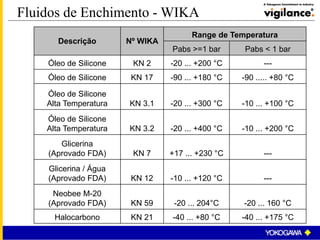

- 40. Descrição Nº WIKA Rangede Temperatura Pabs >=1 bar Pabs < 1 bar Óleo de Silicone KN 2 -20 ... +200 °C --- Óleo de Silicone KN 17 -90 ... +180 °C -90 ..... +80 °C Óleo de Silicone Alta Temperatura KN 3.1 -20 ... +300 °C -10 ... +100 °C Óleo de Silicone Alta Temperatura KN 3.2 -20 ... +400 °C -10 ... +200 °C Glicerina (Aprovado FDA) KN 7 +17 ... +230 °C --- Glicerina / Água (Aprovado FDA) KN 12 -10 ... +120 °C --- Neobee M-20 (Aprovado FDA) KN 59 -20 ... 204°C -20 ... 160 °C Halocarbono KN 21 -40 ... +80 °C -40 ... +175 °C Fluidos de Enchimento - WIKA
- 41. Linha completa deselos-diafragmas - Os modelos EJA120A, EJA110A-EL, EJA210A, EJA118, EJA438,não podem ser vendidos com selo Wika, os demais modelos podem. - A YOKOGAWA tem uma parceria mundial com a WIKA, que é o maior fabricante de selos-diafragmas do Brasil e do mundo. - Esta parceria viabiliza o fornecimento a preços mais competitivos pela Yokogawa.
- 42. EJA 210 Pmin =0,01 kgf/cm2 Pmax = 5 kgf/cm2
- 43. EJA 438 Pmin =- 1 kgf/cm2 Pmax = 140 kgf/cm2
- 44. EJA 430 Pmin =- 1 kgf/cm2 Pmax = 140 kgf/cm2
- 45. Pmin = -1 kgf/cm2 Pmax = 5 kgf/cm2 EJA 118
- 46. EJA 310 Pmin =5 mmHg Pmax = 30 kgf/cm2
- 47. EJA 510 Pmin =0,1 kgf/cm2 Pmax = 500 kgf/cm2
- 48. Recomendações - Preencher oformulário de selos - Cuidado com longos comprimentos de capilares +/- 10 m, pois comprometem o tempo de resposta - Verificar se o erro de medição é aceitável pelo cliente (conforme folha de cálculo da Wika) - Selos com cavidades: o fluido não pode ser incrustante e nem solidificar. - Verificar a necessidade de acessórios: anel de limpeza, adaptador tipo sela, conexões sanitárias e outros

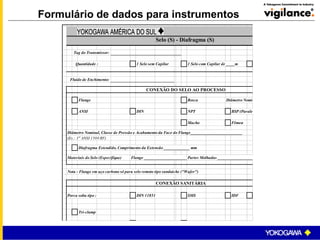

- 49. Selo (S) -Diafragma (S) Tag do Transmissor: Quantidade : 1 Selo sem Capilar 1 Selo com Capilar de ____m Fluído de Enchimento: CONEXÃO DO SELO AO PROCESSO Flange Rosca Diâmetro Nomin ANSI DIN NPT BSP (Paralel Macho Fêmea Diâmetro Nominal, Classe de Pressão e Acabamento da Face do Flange________________________ (Ex.: 3" ANSI 150# RF) Diafragma Estendido, Comprimento da Extensão ____________ mm Materiais do Selo (Especifique) Flange ____________________Partes Molhadas _________________ Nota : Flange em aço carbono só para selo remoto tipo sanduiche ("Wafer") CONEXÃO SANITÁRIA Porca solta tipo : DIN 11851 SMS IDF Tri-clamp Formulário de dados para instrumentos
- 50. Formulário de dadospara instrumentos Medição de Pressão Cliente: Projeto: Responsável: TRANSMISSOR DE PRESSÃO Transmissor de Pressão: Diferencial Manométrica Tag: Serviço: Fluído: Estado Físico: Gás Líquido Comunicação Digital: Brain Hart Fieldbus Invólucro : Uso Geral IP67 À Prova de Explosão DADOS DO PROCESSO Pressão Normal Temperatura Normal (Valor e unidade de eng.) Min. (Valor e unidade de eng.) Mín. Máx. Máx. Presença de Vácuo SIM NÃO Pressão Absoluta Mínima:
- 51. PROTOCOLOS e REDESDE COMUNICAÇÃO BRAIN
- 52.
- 53. Precisão média obtidano Laboratório de Metrologia Nova Precisão Precisão Anterior Valor médio de precisão obtido no laboratório Número de Amostras

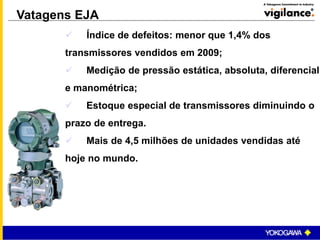

- 54. Índice dedefeitos: menor que 1,4% dos transmissores vendidos em 2009; Medição de pressão estática, absoluta, diferencial e manométrica; Estoque especial de transmissores diminuindo o prazo de entrega. Mais de 4,5 milhões de unidades vendidas até hoje no mundo. Vatagens EJA
- 55. INSTALAÇÃO DO TRANSMISSORDE PRESSÃO DIFERENCIAL PARA MEDIÇÃO DE VAZÃO
- 56. Elementos Primários TUBO VENTURIBOCALDE VAZÃO PLACA DE ORIFÍCIO ANNUBAR V-CONE

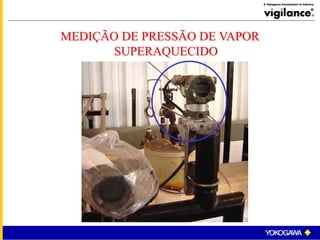

- 57. MEDIÇÃO DE PRESSÃODE VAPOR SUPERAQUECIDO
- 58. INDICAÇÃO DA PRESSÃOEM “BAR” NO DISPLAY DO TRANSMISSOR
- 59. TOMADA DE IMPULSOPARA MEDIÇÃO DE PRESSÃO NEGATIVA ( VÁCUO )

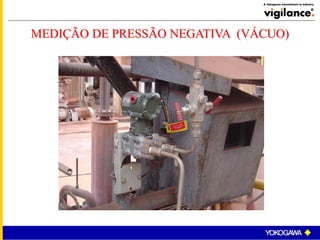

- 60. MEDIÇÃO DE PRESSÃONEGATIVA (VÁCUO)
- 61. EXEMPLOS PRÁTICOS DEMEDIÇÃO DE PRESSÃO ESTATICA

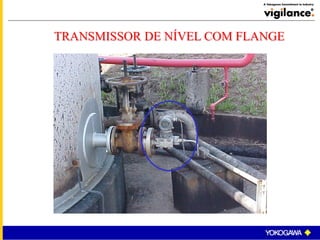

- 62. TRANSMISSOR DE NÍVELCOM FLANGE
- 63. TRANSMISSOR DE NÍVELCOM SELO REMOTO

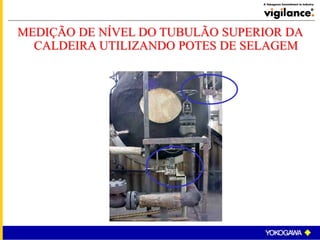

- 64. MEDIÇÃO DE NÍVELDO TUBULÃO SUPERIOR DA CALDEIRA UTILIZANDO POTES DE SELAGEM

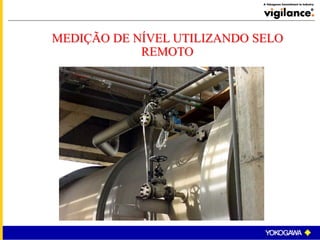

- 65. MEDIÇÃO DE NÍVELUTILIZANDO SELO REMOTO
- 66. MEDIÇÃO DE NÍVELUTILIZANDO SELO REMOTO

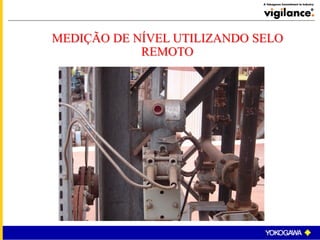

- 67. MEDIÇÃO DE NÍVELUTILIZANDO SELO REMOTO
- 68. MEDIÇÃO DE NÍVELCOM BORBULHADOR NO TANQUE DE RESFRIAMENTO DE ÁGUA DOS COMPRESSORES
- 69. TRANSMISSOR DE NÍVELCOM FLANGE

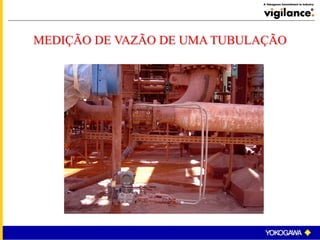

- 70. MEDIÇÃO DE VAZÃODE UMA TUBULAÇÃO

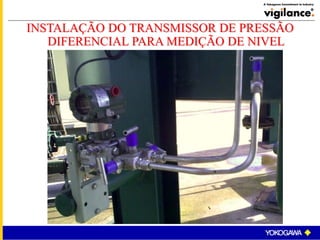

- 71. INSTALAÇÃO DO TRANSMISSORDE PRESSÃO DIFERENCIAL PARA MEDIÇÃO DE NIVEL
- 72. Configurando o EJAHART com FieldMate
- 73. Instrumento Identificado noFieldMate
- 74. Tela de Monitoraçãode Variáveis
- 75. Tela de Monitoraçãode Variáveis Process Variables Neste item o usuário pode monitorar: - Saída em Porcentagem - Saída Analógica - Faixa calibrada - Função de Transferência - Amortecimento - Pressão de Processo - Temperatura do Sensor - Máxima Pressão Configurável - Mínima Pressão Configurável

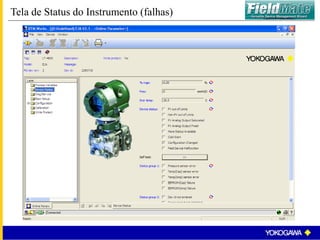

- 76. Tela de Statusdo Instrumento (falhas)

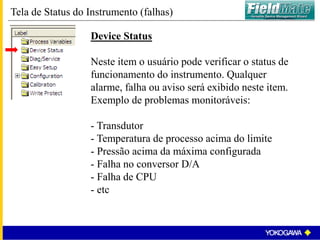

- 77. Tela de Statusdo Instrumento (falhas) Device Status Neste item o usuário pode verificar o status de funcionamento do instrumento. Qualquer alarme, falha ou aviso será exibido neste item. Exemplo de problemas monitoráveis: - Transdutor - Temperatura de processo acima do limite - Pressão acima da máxima configurada - Falha no conversor D/A - Falha de CPU - etc
- 78. Tela de ConfiguraçãoRápida

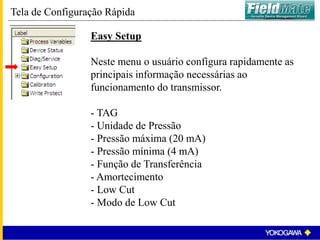

- 79. Easy Setup Neste menuo usuário configura rapidamente as principais informação necessárias ao funcionamento do transmissor. - TAG - Unidade de Pressão - Pressão máxima (20 mA) - Pressão mínima (4 mA) - Função de Transferência - Amortecimento - Low Cut - Modo de Low Cut Tela de Configuração Rápida
- 80. Tela de ConfiguraçãoDetalhada

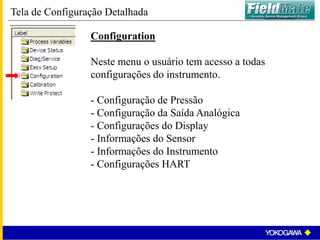

- 81. Configuration Neste menu ousuário tem acesso a todas configurações do instrumento. - Configuração de Pressão - Configuração da Saída Analógica - Configurações do Display - Informações do Sensor - Informações do Instrumento - Configurações HART Tela de Configuração Detalhada

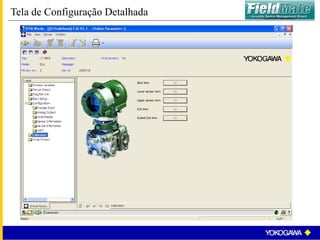

- 82. Tela de ConfiguraçãoDetalhada

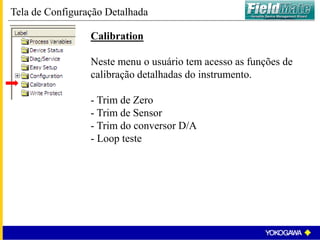

- 83. Calibration Neste menu ousuário tem acesso as funções de calibração detalhadas do instrumento. - Trim de Zero - Trim de Sensor - Trim do conversor D/A - Loop teste Tela de Configuração Detalhada

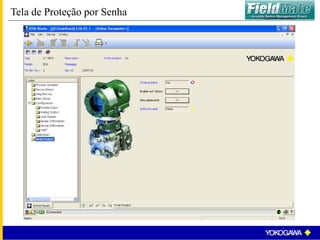

- 84. Tela de Proteçãopor Senha
- 85. Write Protect Neste menuo usuário tem acesso a proteção de escrita. Por meio de uma senha o usuário impede a alteração inadvertida de configuração. Tela de Proteção por Senha
- 86.
