1. Configuração de Internet em modo Router

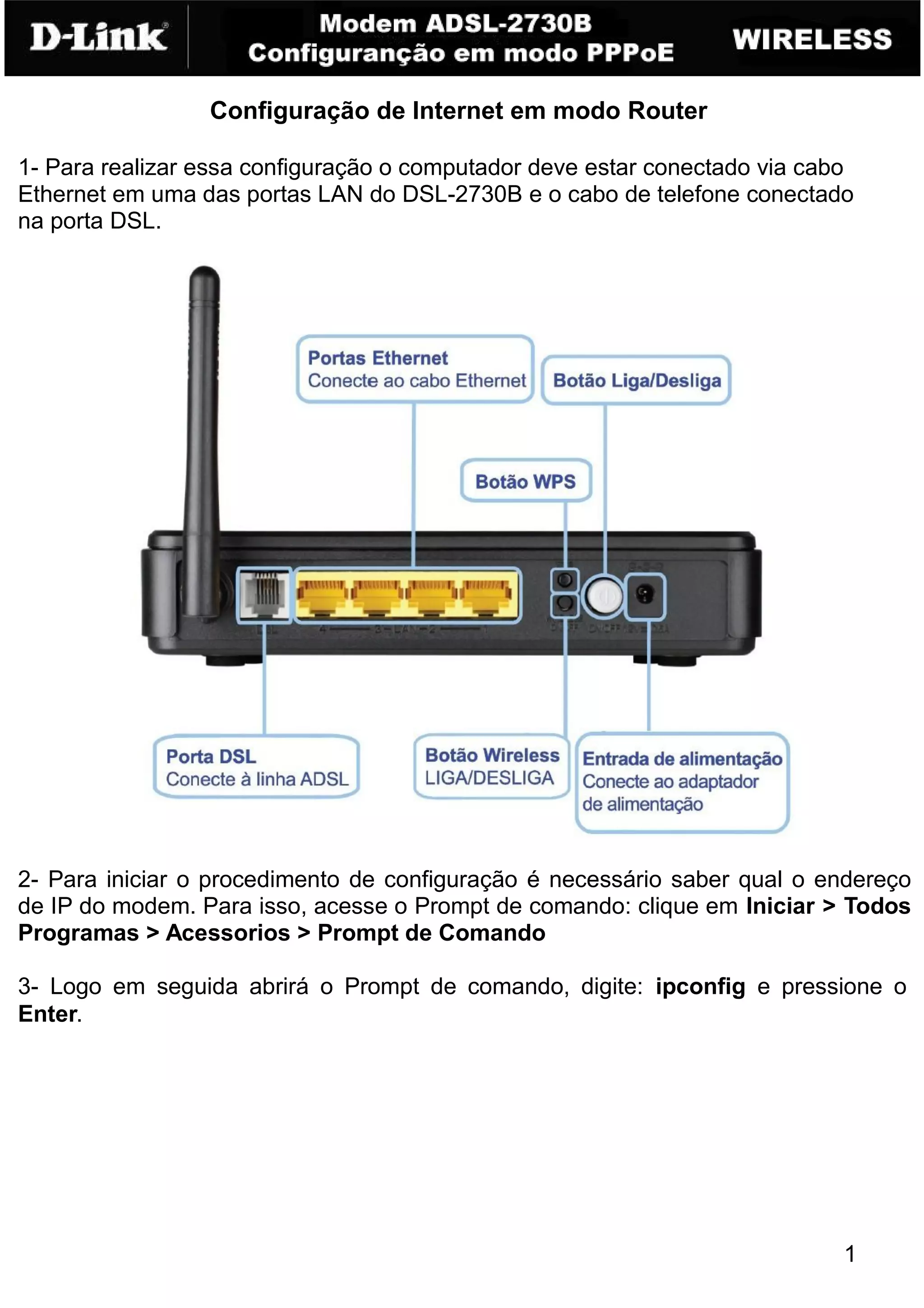

1- Para realizar essa configuração o computador deve estar conectado via cabo
Ethernet em uma das portas LAN do DSL-2730B e o cabo de telefone conectado
na porta DSL.
2- Para iniciar o procedimento de configuração é necessário saber qual o endereço
de IP do modem. Para isso, acesse o Prompt de comando: clique em Iniciar > Todos
Programas > Acessorios > Prompt de Comando
3- Logo em seguida abrirá o Prompt de comando, digite: ipconfig e pressione o
Enter.
1

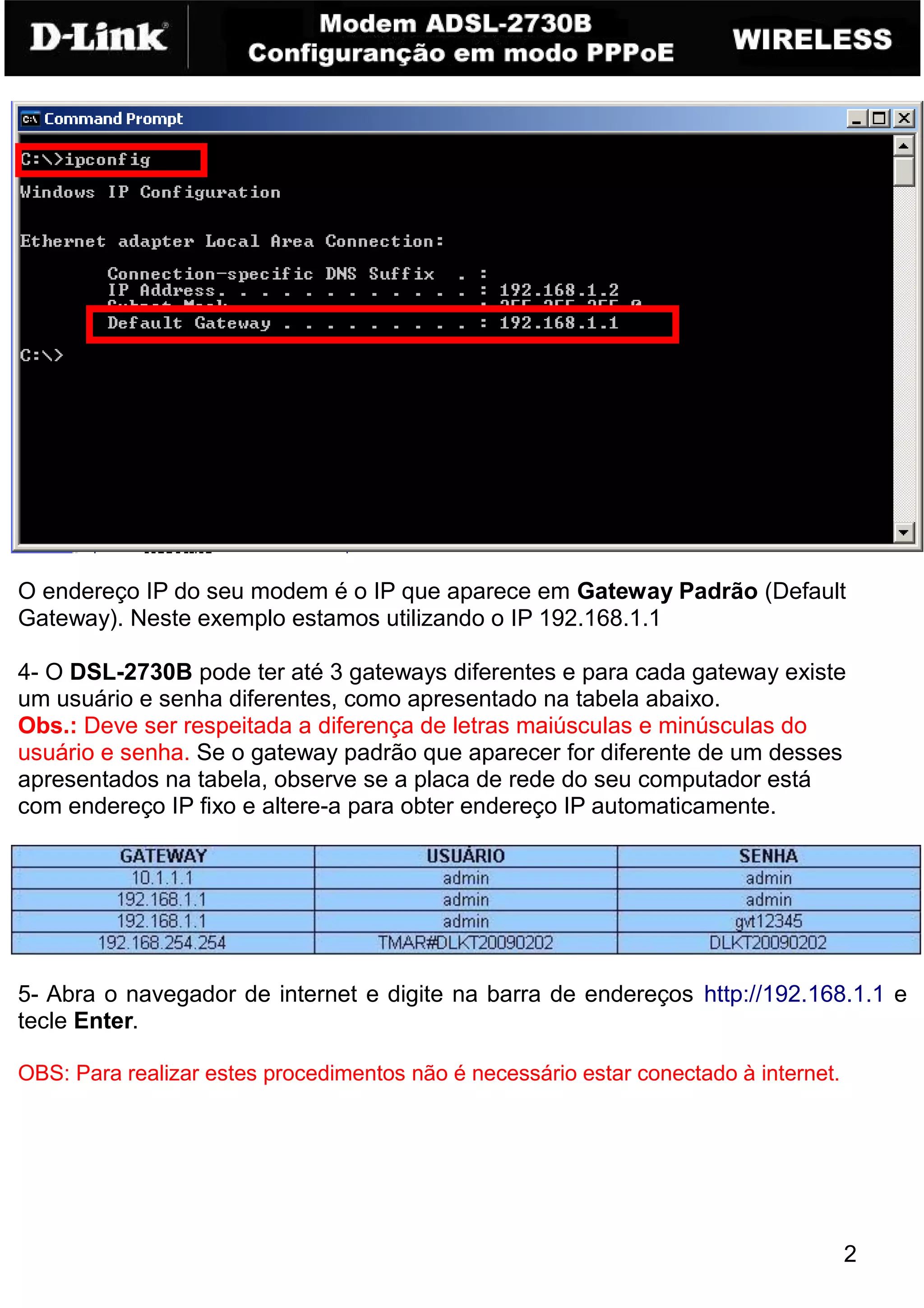

2. O endereço IP do seu modem é o IP que aparece em Gateway Padrão (Default
Gateway). Neste exemplo estamos utilizando o IP 192.168.1.1
4- O DSL-2730B pode ter até 3 gateways diferentes e para cada gateway existe
um usuário e senha diferentes, como apresentado na tabela abaixo.
Obs.: Deve ser respeitada a diferença de letras maiúsculas e minúsculas do
usuário e senha. Se o gateway padrão que aparecer for diferente de um desses
apresentados na tabela, observe se a placa de rede do seu computador está
com endereço IP fixo e altere-a para obter endereço IP automaticamente.
5- Abra o navegador de internet e digite na barra de endereços http://192.168.1.1 e
tecle Enter.
OBS: Para realizar estes procedimentos não é necessário estar conectado à internet.
2

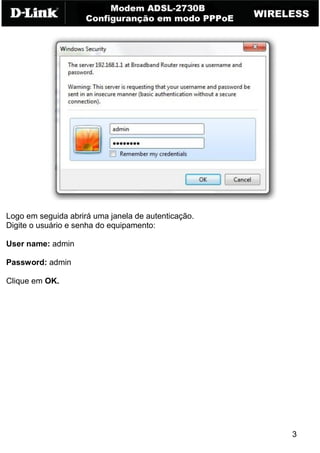

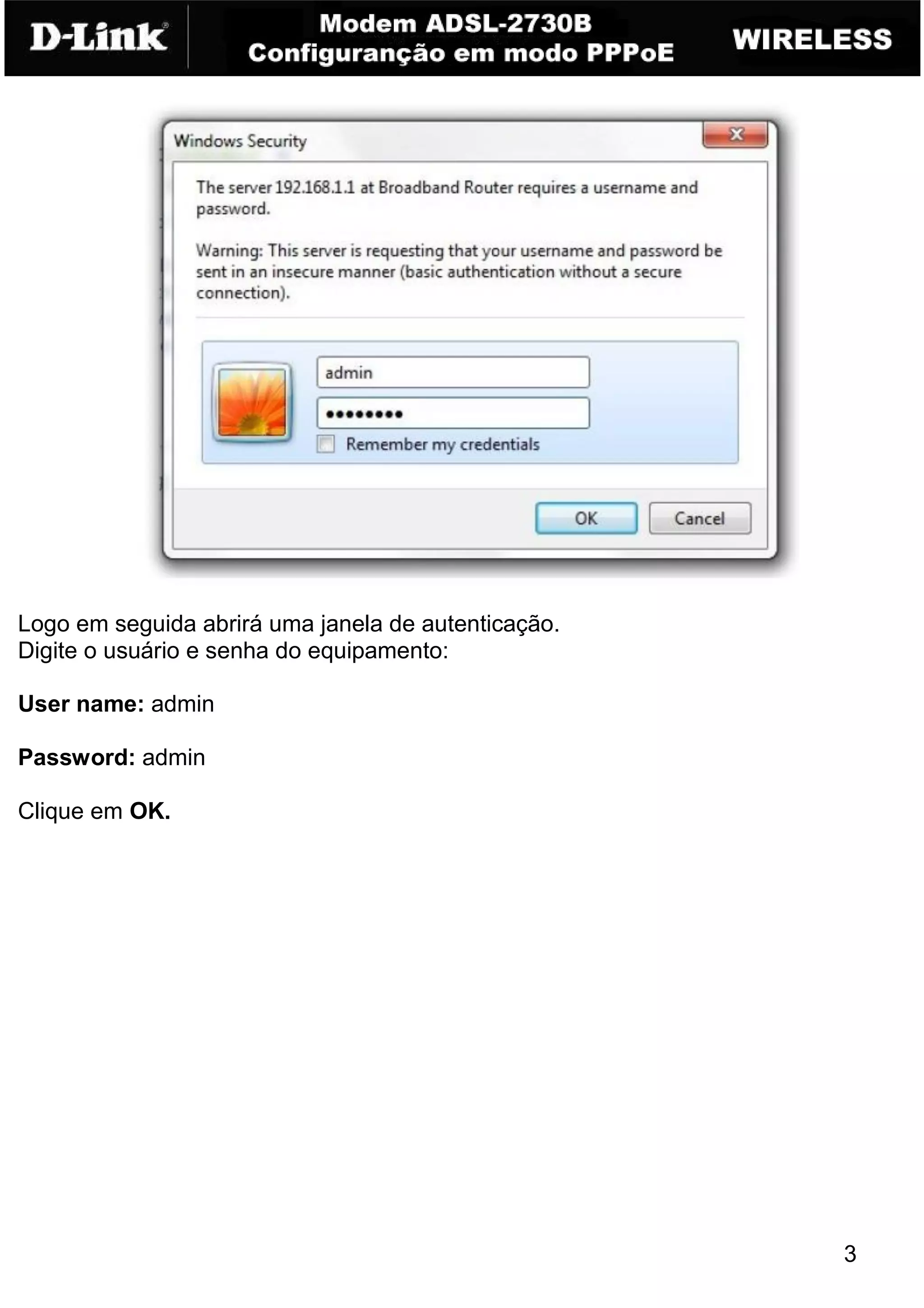

3. Logo em seguida abrirá uma janela de autenticação.
Digite o usuário e senha do equipamento:
User name: admin
Password: admin
Clique em OK.
3

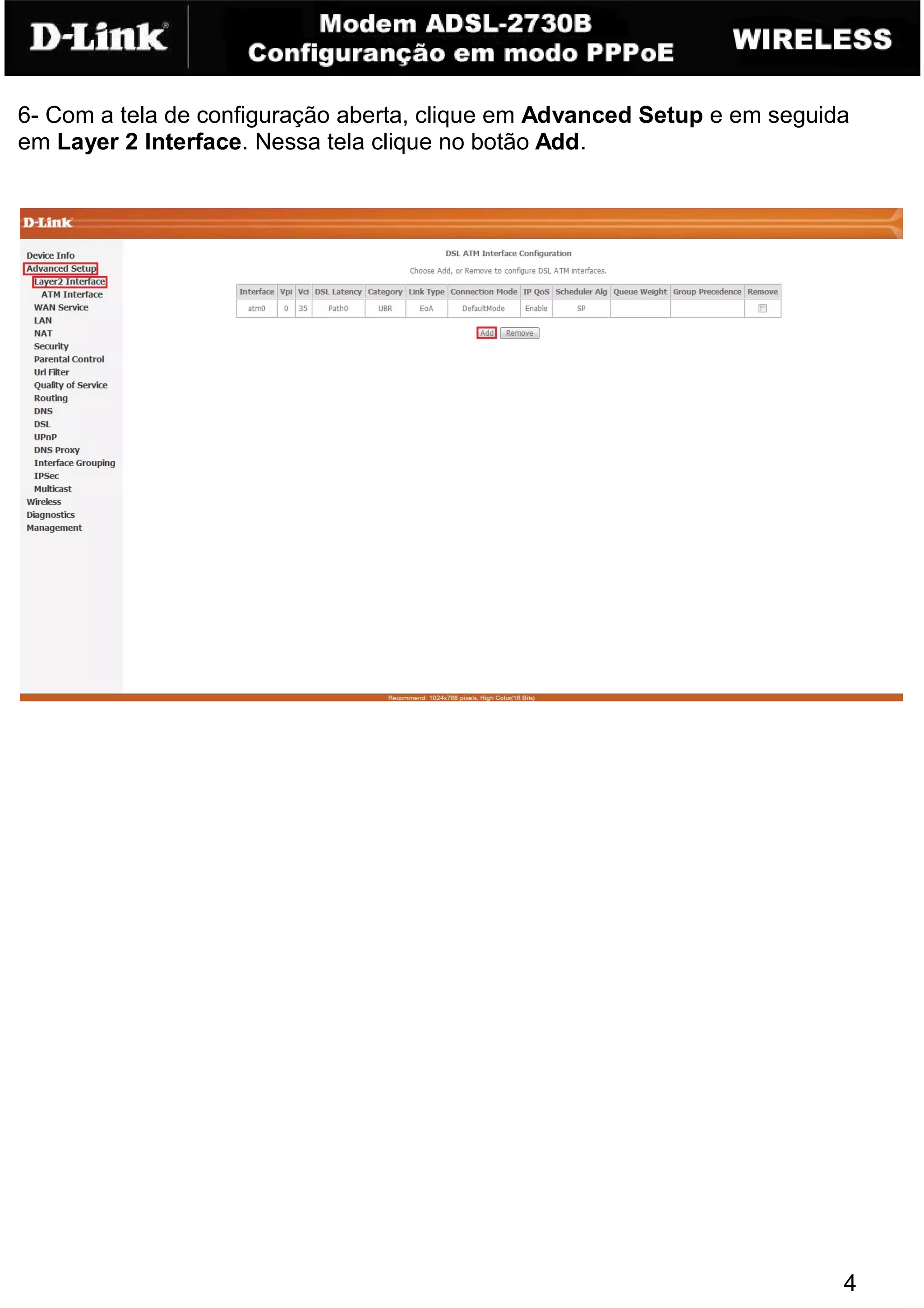

4. 6- Com a tela de configuração aberta, clique em Advanced Setup e em seguida
em Layer 2 Interface. Nessa tela clique no botão Add.
4

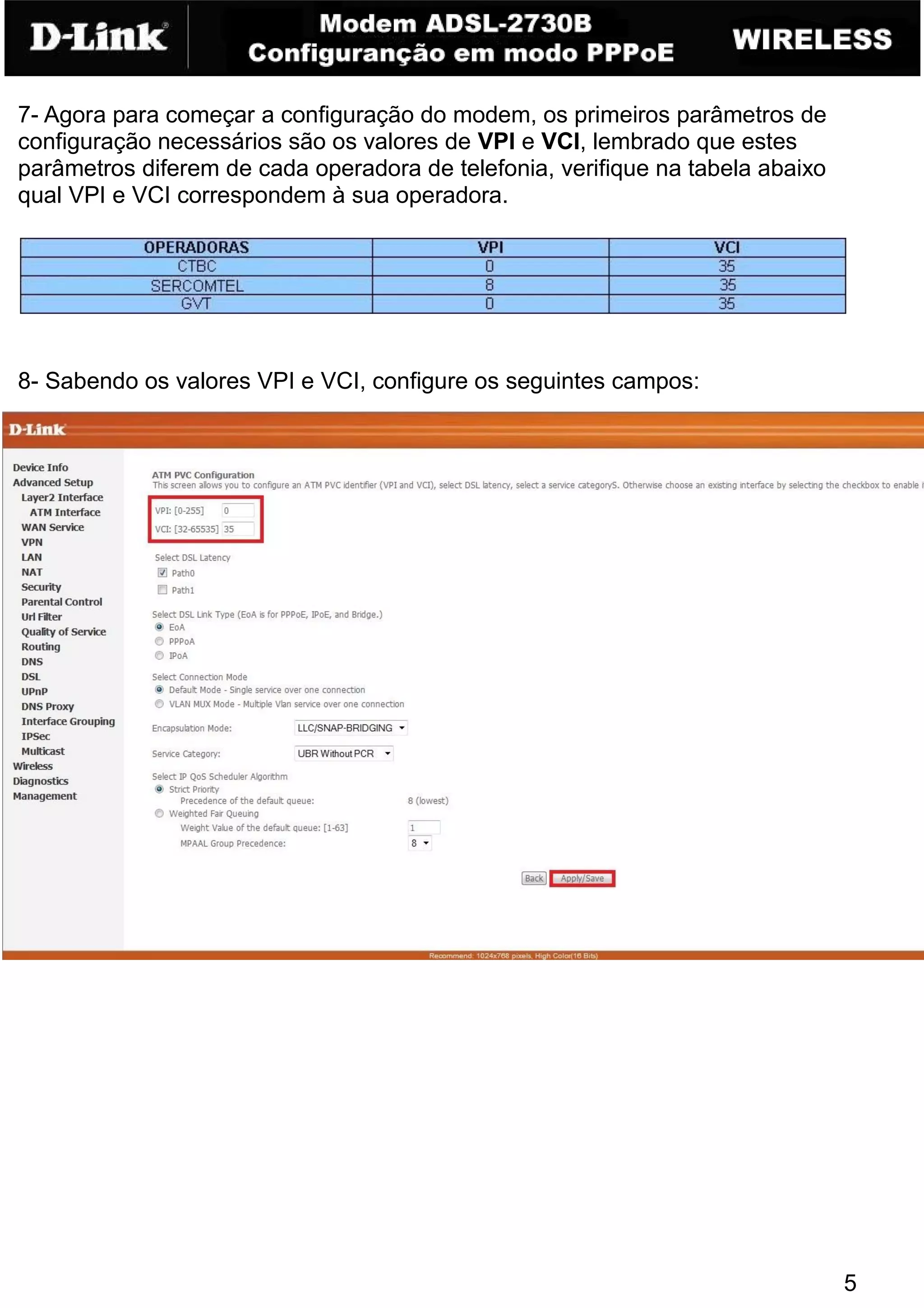

5. 7- Agora para começar a configuração do modem, os primeiros parâmetros de
configuração necessários são os valores de VPI e VCI, lembrado que estes
parâmetros diferem de cada operadora de telefonia, verifique na tabela abaixo
qual VPI e VCI correspondem à sua operadora.
8- Sabendo os valores VPI e VCI, configure os seguintes campos:
5

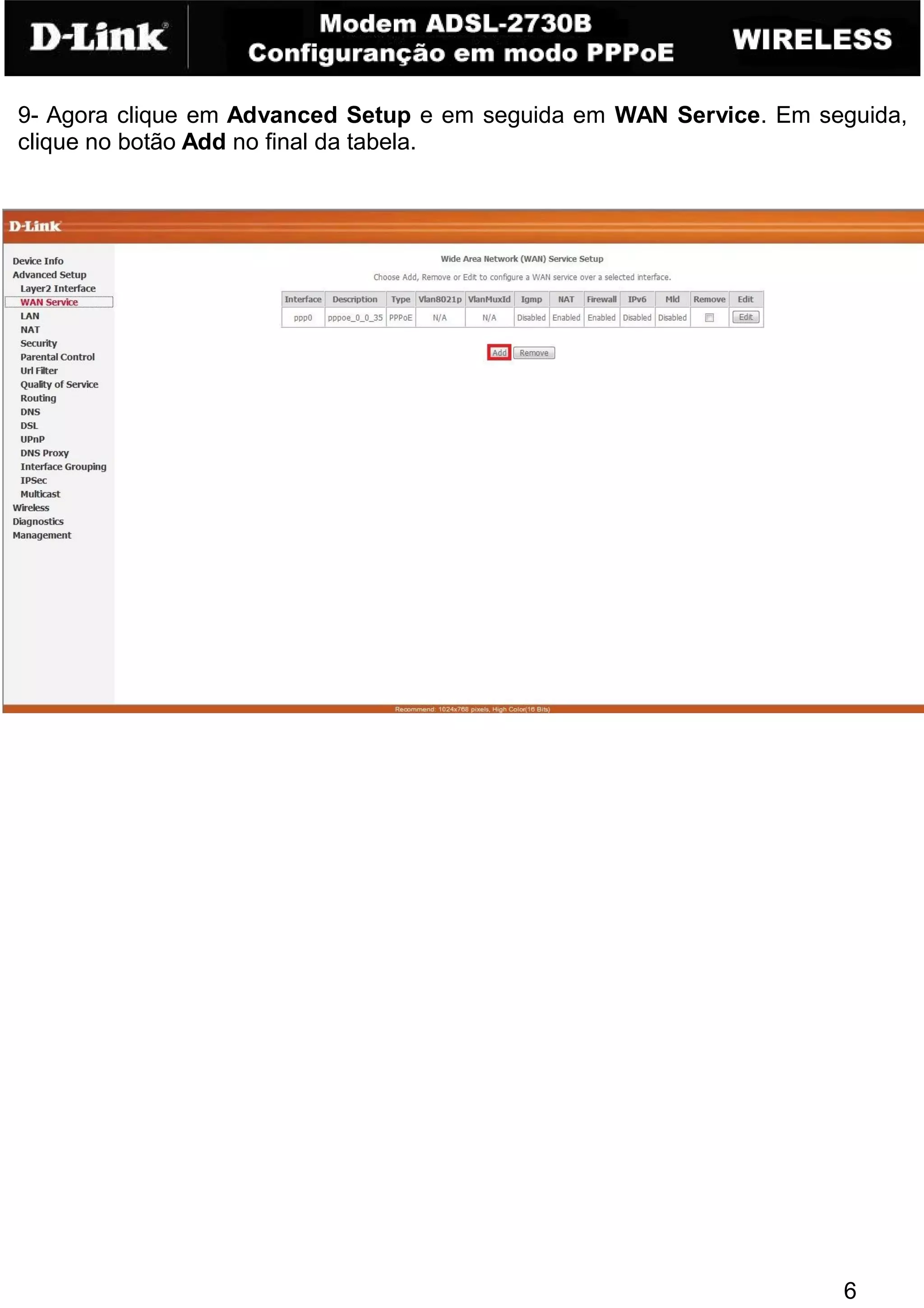

6. 9- Agora clique em Advanced Setup e em seguida em WAN Service. Em seguida,
clique no botão Add no final da tabela.
6

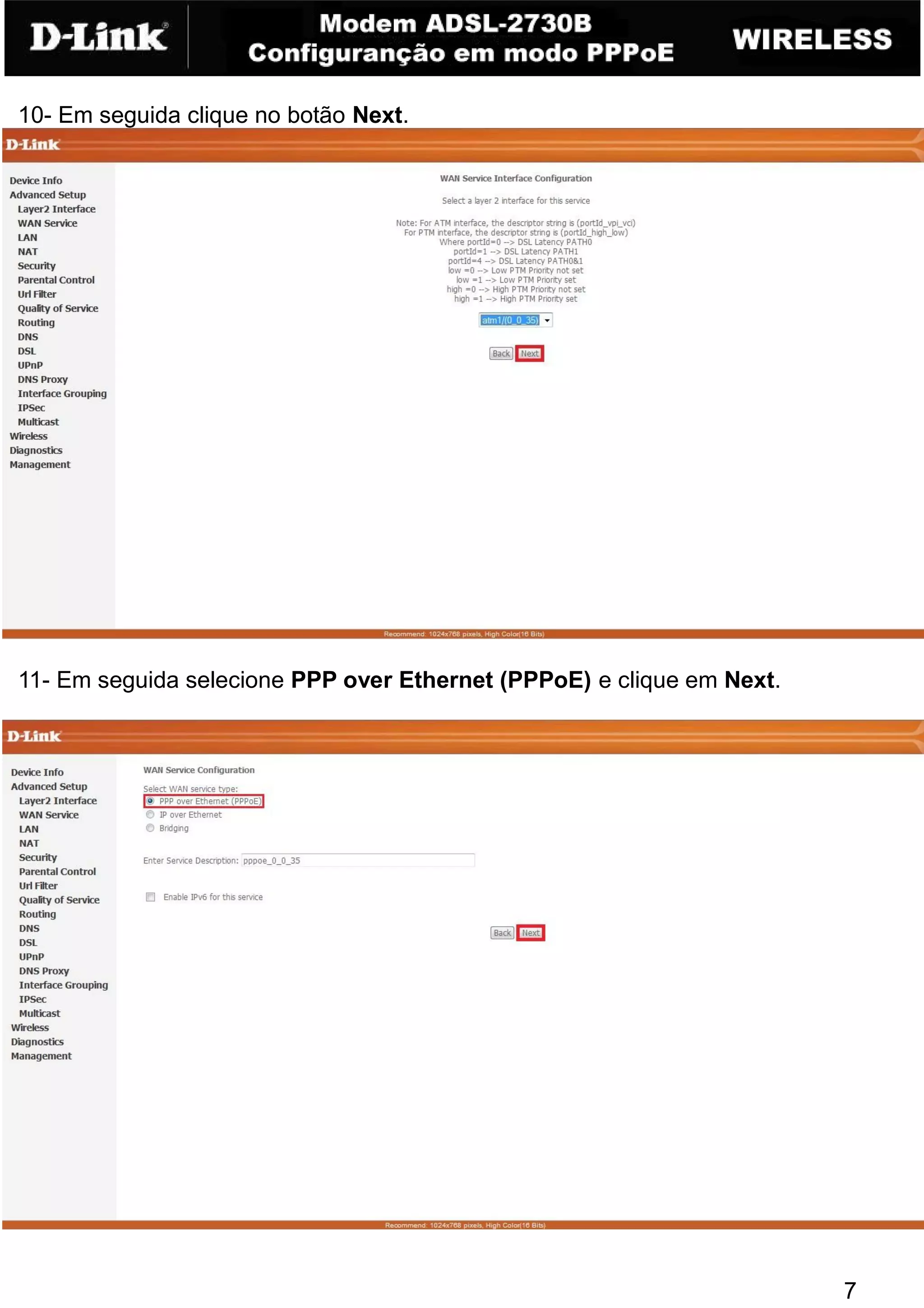

7. 10- Em seguida clique no botão Next.
11- Em seguida selecione PPP over Ethernet (PPPoE) e clique em Next.
7

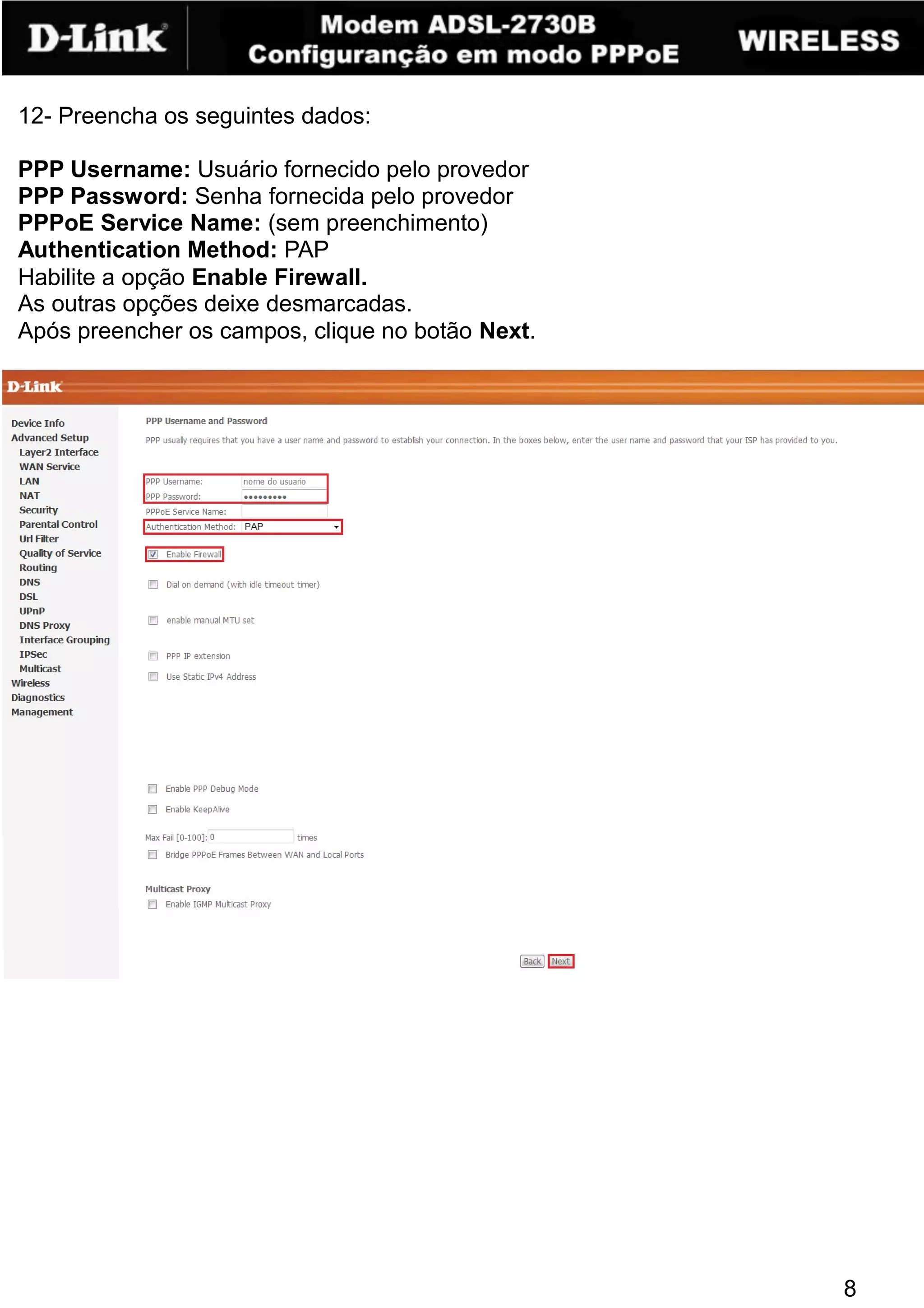

8. 12- Preencha os seguintes dados:
PPP Username: Usuário fornecido pelo provedor
PPP Password: Senha fornecida pelo provedor
PPPoE Service Name: (sem preenchimento)
Authentication Method: PAP
Habilite a opção Enable Firewall.
As outras opções deixe desmarcadas.
Após preencher os campos, clique no botão Next.
8

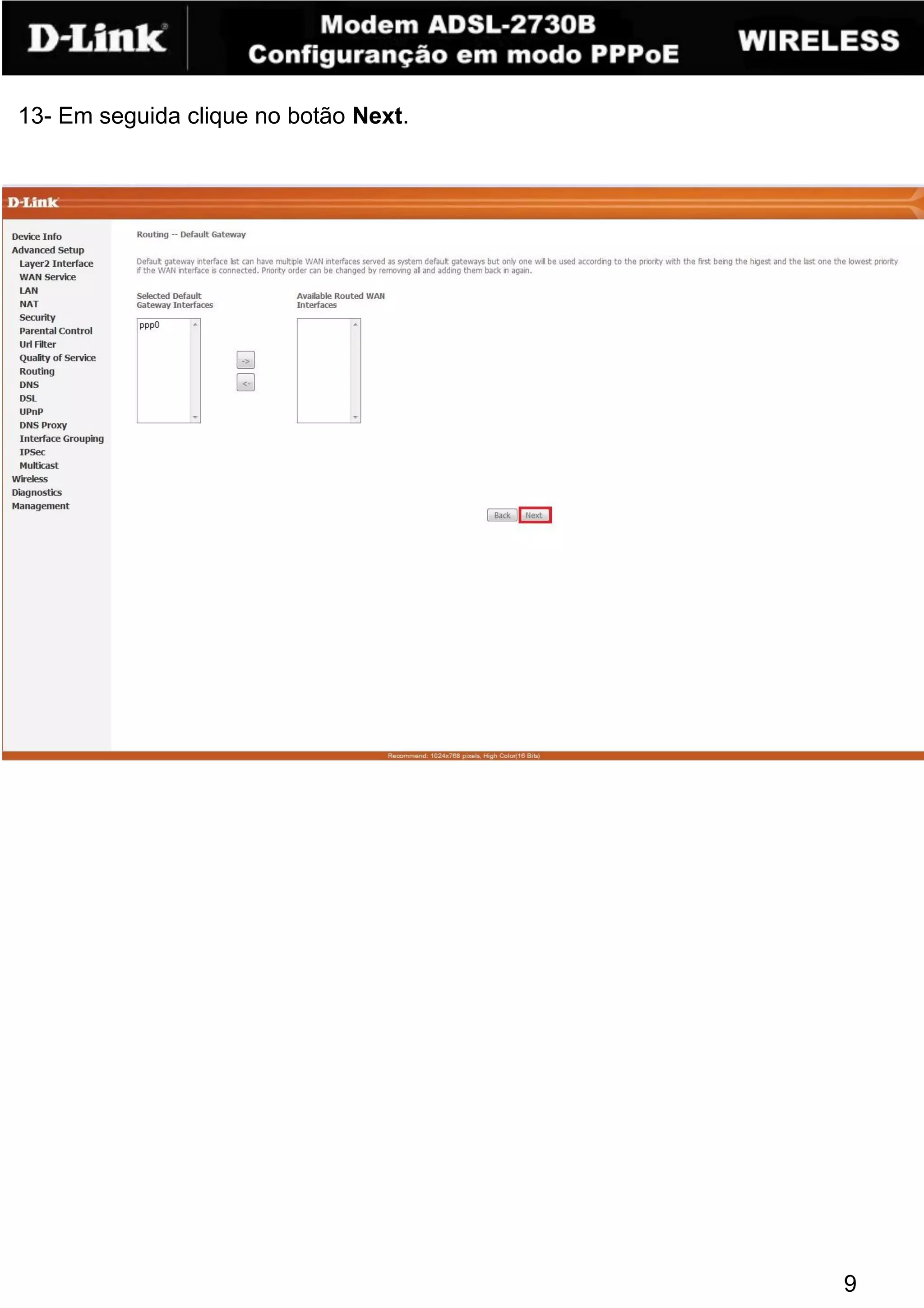

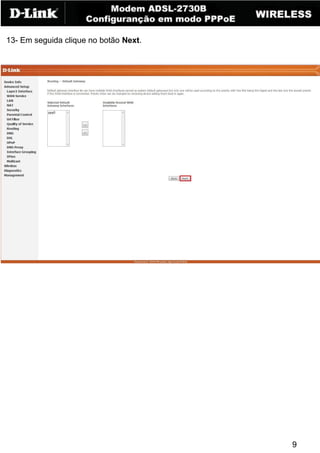

9. 13- Em seguida clique no botão Next.
9

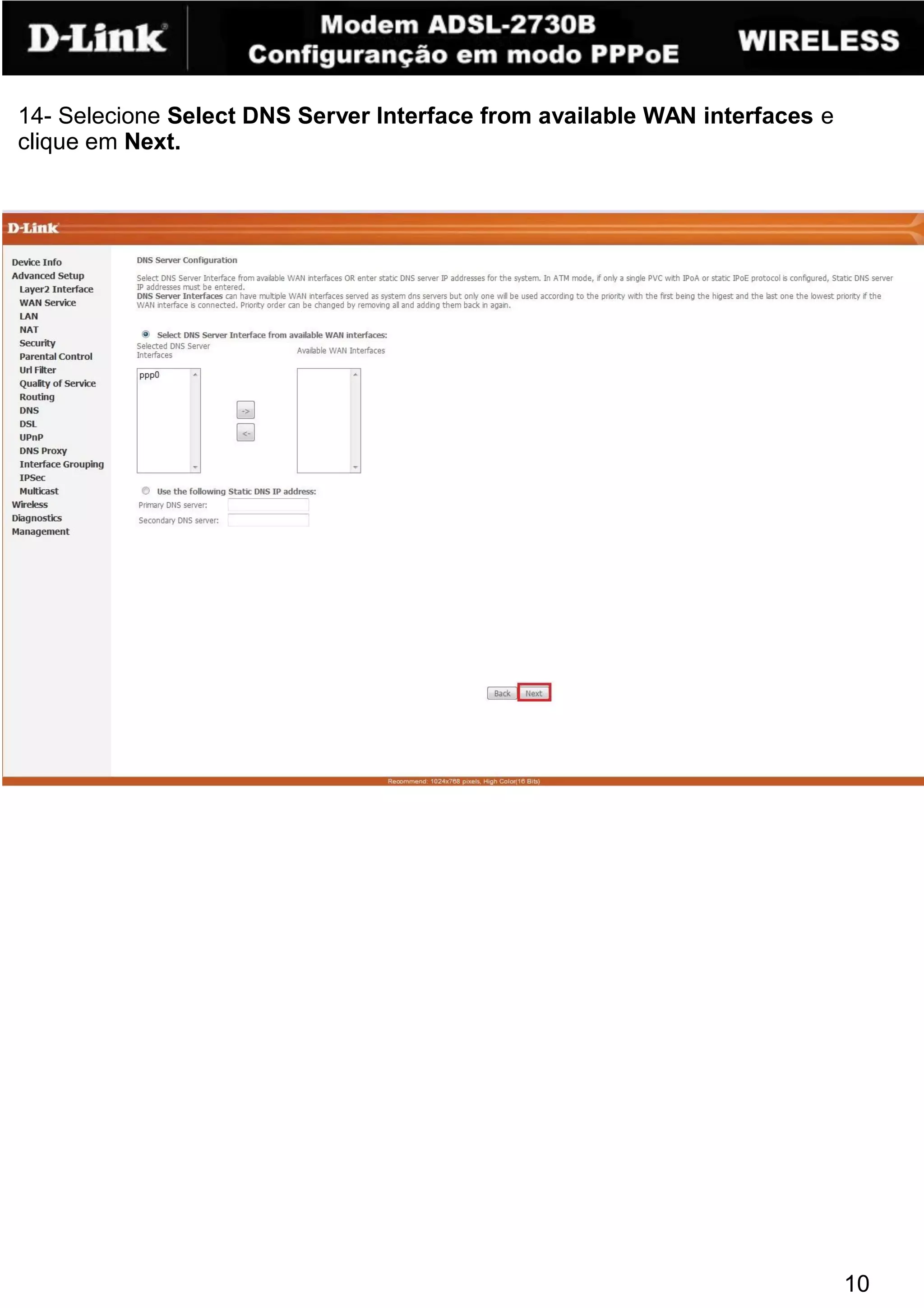

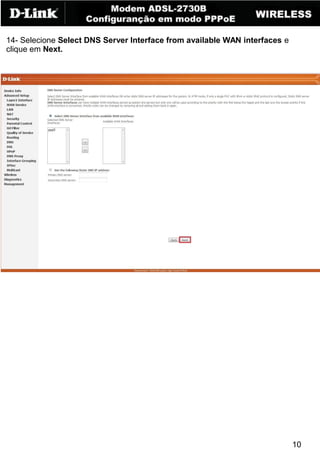

10. 14- Selecione Select DNS Server Interface from available WAN interfaces e
clique em Next.
10

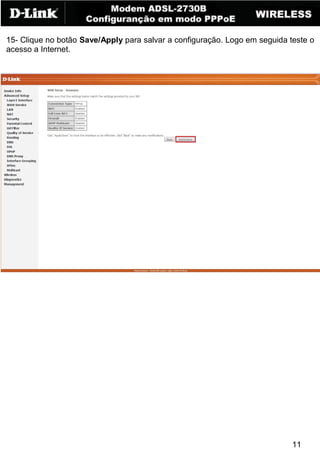

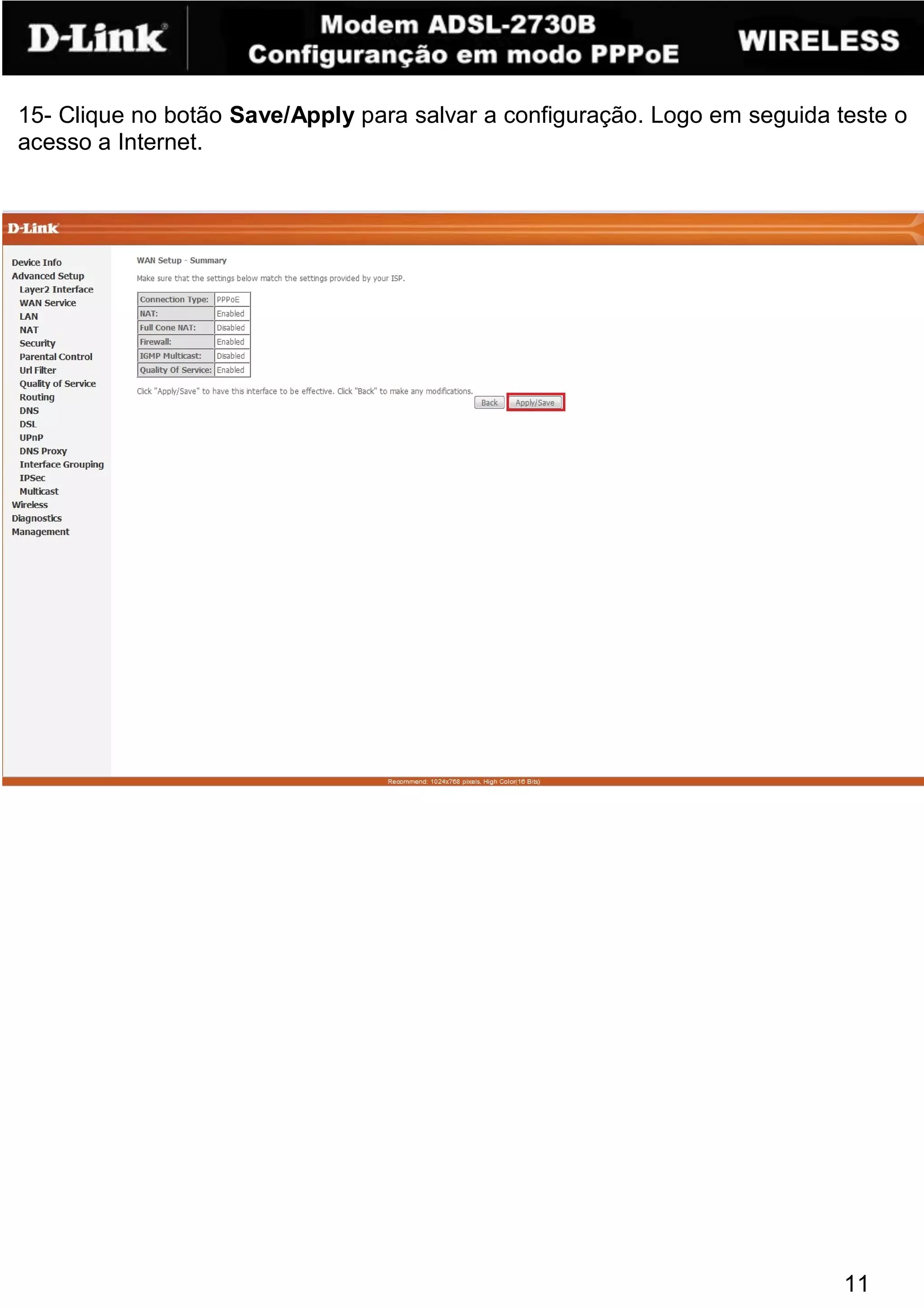

11. 15- Clique no botão Save/Apply para salvar a configuração. Logo em seguida teste o
acesso a Internet.
11

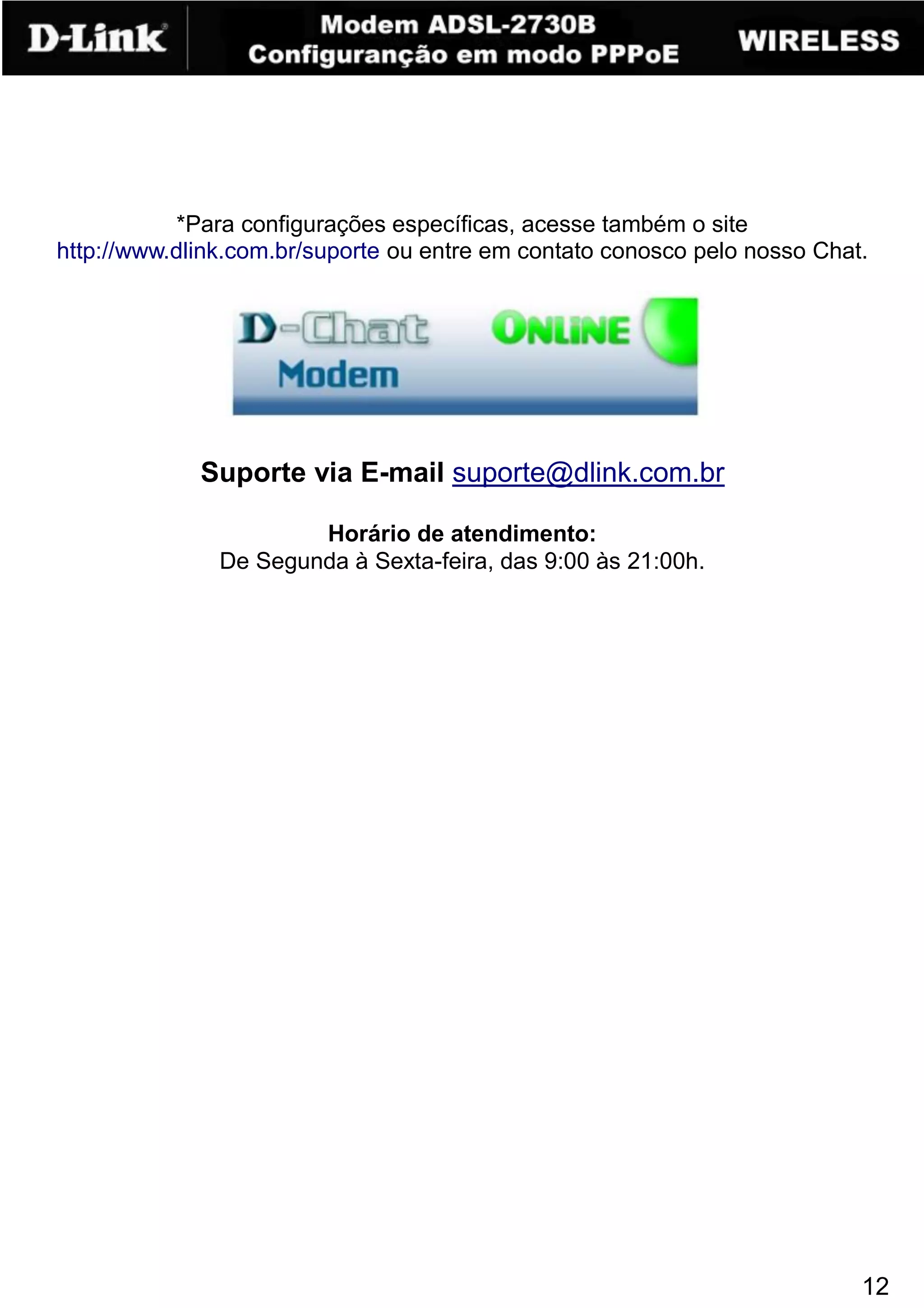

12. *Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte ou entre em contato conosco pelo nosso Chat.
Suporte via E-mail suporte@dlink.com.br
Horário de atendimento:
De Segunda à Sexta-feira, das 9:00 às 21:00h.
