Este documento fornece um guia passo-a-passo para configurar um roteador DSL-2640B em modo roteador, incluindo definir valores VPI e VCI, configurar PPPoE, definir DNS e reiniciar o roteador para aplicar as configurações.

1. Procedimento para Configuração de Internet em modo Router
1- Para realizar o procedimento de configuração em modo Router o computador deve
estar conectado via cabo Ethernet em uma das portas LAN do DSL-2640B e o cabo de
telefone conectado na porta DSL.
1

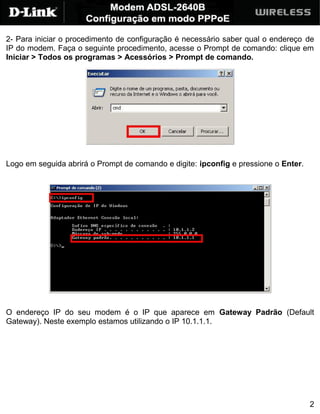

2. 2- Para iniciar o procedimento de configuração é necessário saber qual o endereço de
IP do modem. Faça o seguinte procedimento, acesse o Prompt de comando: clique em
Iniciar > Todos os programas > Acessórios > Prompt de comando.
Logo em seguida abrirá o Prompt de comando e digite: ipconfig e pressione o Enter.
O endereço IP do seu modem é o IP que aparece em Gateway Padrão (Default
Gateway). Neste exemplo estamos utilizando o IP 10.1.1.1.
2

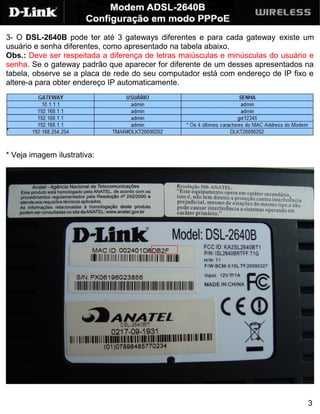

3. 3- O DSL-2640B pode ter até 3 gateways diferentes e para cada gateway existe um
usuário e senha diferentes, como apresentado na tabela abaixo.
Obs.: Deve ser respeitada a diferença de letras maiúsculas e minúsculas do usuário e
senha. Se o gateway padrão que aparecer for diferente de um desses apresentados na
tabela, observe se a placa de rede do seu computador está com endereço de IP fixo e
altere-a para obter endereço IP automaticamente.
* Veja imagem ilustrativa:
3

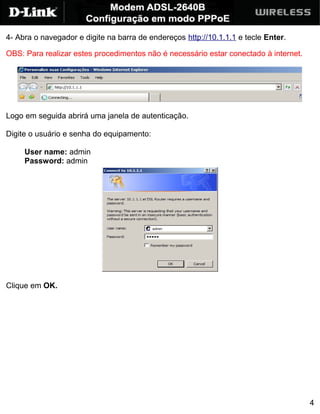

4. 4- Abra o navegador e digite na barra de endereços http://10.1.1.1 e tecle Enter.
OBS: Para realizar estes procedimentos não é necessário estar conectado à internet.
Logo em seguida abrirá uma janela de autenticação.
Digite o usuário e senha do equipamento:
User name: admin
Password: admin
Clique em OK.
4

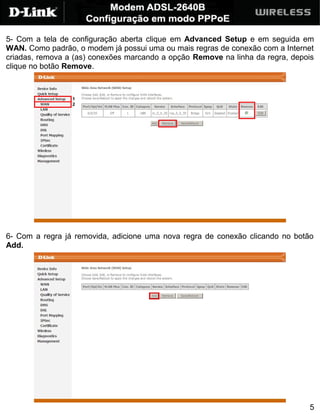

5. 5- Com a tela de configuração aberta clique em Advanced Setup e em seguida em
WAN. Como padrão, o modem já possui uma ou mais regras de conexão com a Internet
criadas, remova a (as) conexões marcando a opção Remove na linha da regra, depois
clique no botão Remove.
6- Com a regra já removida, adicione uma nova regra de conexão clicando no botão
Add.
5

6. 7- Agora para começar a configuração do modem os primeiros parâmetros de
configuração necessários são os valores de VPI e VCI, lembrado que estes parâmetros
diferem de cada operadora de telefonia, verifique na tabela abaixo qual VPI e VCI
correspondem à sua operadora.
8- Sabendo os valores VPI e VCI, configure os seguintes campos:
VPI: Correspondente a sua operadora de telefonia
VCI: Correspondente a sua operadora de telefonia
Service Category: Deixe selecionado o padrão UBR Without PCR
Enabled Quality Of Service: Deixe esta opção desabilitada
Clique em Next.
6

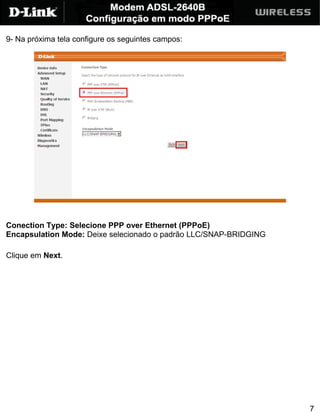

7. 9- Na próxima tela configure os seguintes campos:
Conection Type: Selecione PPP over Ethernet (PPPoE)
Encapsulation Mode: Deixe selecionado o padrão LLC/SNAP-BRIDGING
Clique em Next.
7

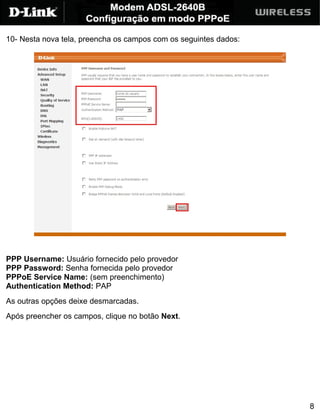

8. 10- Nesta nova tela, preencha os campos com os seguintes dados:
PPP Username: Usuário fornecido pelo provedor
PPP Password: Senha fornecida pelo provedor
PPPoE Service Name: (sem preenchimento)
Authentication Method: PAP
As outras opções deixe desmarcadas.
Após preencher os campos, clique no botão Next.
8

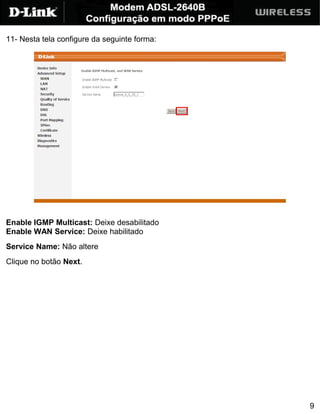

9. 11- Nesta tela configure da seguinte forma:
Enable IGMP Multicast: Deixe desabilitado
Enable WAN Service: Deixe habilitado
Service Name: Não altere
Clique no botão Next.
9

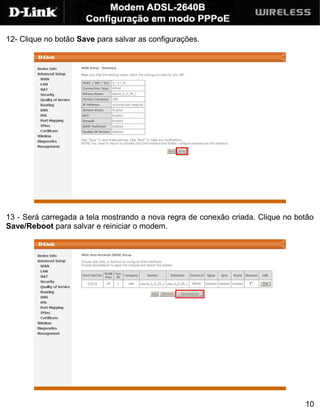

10. 12- Clique no botão Save para salvar as configurações.
13 - Será carregada a tela mostrando a nova regra de conexão criada. Clique no botão
Save/Reboot para salvar e reiniciar o modem.
10

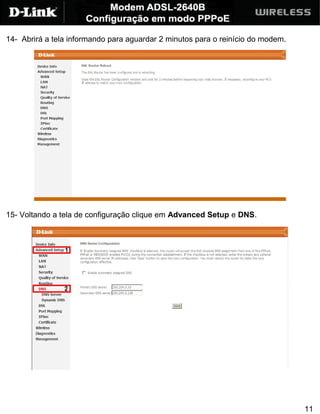

11. 14- Abrirá a tela informando para aguardar 2 minutos para o reinício do modem.
15- Voltando a tela de configuração clique em Advanced Setup e DNS.
11

12. 16- Selecione a opção Enable Automatic Assigned DNS e Clique no botão Save.
Aguarde e voltará na mesma tela.
17- Feche a página de configuração e teste o acesso a Internet.
12

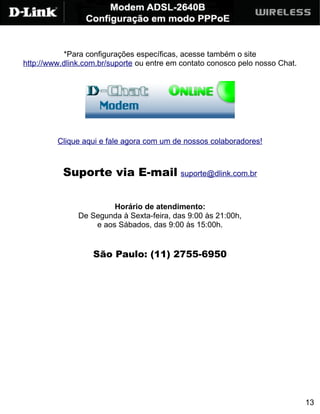

13. *Para configurações específicas, acesse também o site
http://www.dlink.com.br/suporte ou entre em contato conosco pelo nosso Chat.
Clique aqui e fale agora com um de nossos colaboradores!
Suporte via E-mail suporte@dlink.com.br
Horário de atendimento:
De Segunda à Sexta-feira, das 9:00 às 21:00h,
e aos Sábados, das 9:00 às 15:00h.
São Paulo: (11) 2755-6950
13
