Este documento fornece instruções passo-a-passo para configurar um modem DSL-2640B em modo bridge, incluindo como descobrir o endereço IP do modem, remover regras de conexão existentes, adicionar uma nova regra usando os valores VPI e VCI corretos, habilitar o serviço bridge e criar um discador PPPoE no Windows.

1. Procedimento para Configuração de Internet em modo Bridge
1- Para realizar o procedimento de configuração em modo Bridge o computador deve
estar conectado via cabo Ethernet em uma das portas LAN do DSL-2640B e o cabo de
telefone conectado na porta DSL.
1

2. 2- Para iniciar o procedimento de configuração é necessário saber qual o endereço de
IP do modem. Faça o seguinte procedimento, acesse o Prompt de comando: clique em
Iniciar > Todos os programas > Acessórios > Prompt de comando.
Logo em seguida abrirá o Prompt de comando e digite: ipconfig e pressione o Enter.
O endereço IP do seu modem é o IP que aparece em Gateway Padrão (Default
Gateway). Neste exemplo estamos utilizando o IP 10.1.1.1.
2

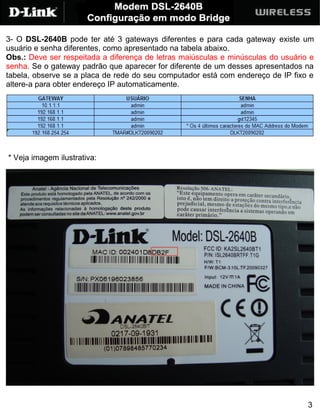

3. 3- O DSL-2640B pode ter até 3 gateways diferentes e para cada gateway existe um
usuário e senha diferentes, como apresentado na tabela abaixo.
Obs.: Deve ser respeitada a diferença de letras maiúsculas e minúsculas do usuário e
senha. Se o gateway padrão que aparecer for diferente de um desses apresentados na
tabela, observe se a placa de rede do seu computador está com endereço de IP fixo e
altere-a para obter endereço IP automaticamente.
* Veja imagem ilustrativa:
3

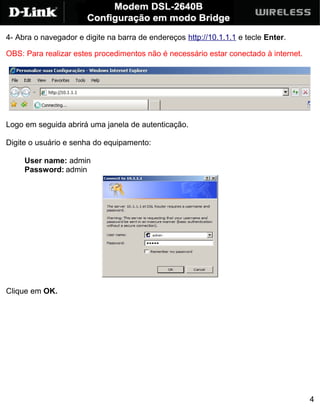

4. 4- Abra o navegador e digite na barra de endereços http://10.1.1.1 e tecle Enter.
OBS: Para realizar estes procedimentos não é necessário estar conectado à internet.
Logo em seguida abrirá uma janela de autenticação.
Digite o usuário e senha do equipamento:
User name: admin
Password: admin
Clique em OK.
4

5. 5- Com a tela de configuração aberta clique em Advanced Setup e em seguida em
WAN. Como padrão, o modem já possui uma ou mais regras de conexão com a Internet
criadas, remova a (as) conexões marcando a opção Remove na linha da regra, depois
clique no botão Remove.
6- Com a regra já removida, adicione uma nova regra de conexão clicando no botão
Add.
5

6. 7- Agora para começar a configuração do modem os primeiros parâmetros de
configuração necessários são os valores de VPI e VCI, lembrado que estes parâmetros
diferem de cada operadora de telefonia, verifique na tabela abaixo qual VPI e VCI
correspondem à sua operadora.
8- Sabendo os valores VPI e VCI, configure os seguintes campos:
VPI: Correspondente a sua operadora de telefonia
VCI: Correspondente a sua operadora de telefonia
Service Category: Deixe selecionado o padrão UBR Without PCR
Enabled Quality Of Service: Deixe esta opção desabilitada
Clique em Next.
6

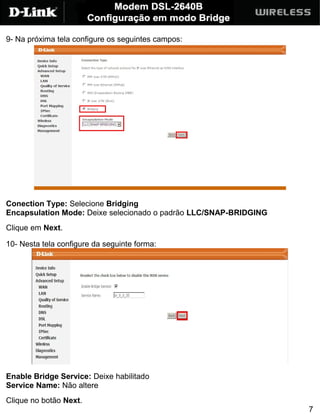

7. 9- Na próxima tela configure os seguintes campos:
Conection Type: Selecione Bridging
Encapsulation Mode: Deixe selecionado o padrão LLC/SNAP-BRIDGING
Clique em Next.
10- Nesta tela configure da seguinte forma:
Enable Bridge Service: Deixe habilitado
Service Name: Não altere
Clique no botão Next.
7

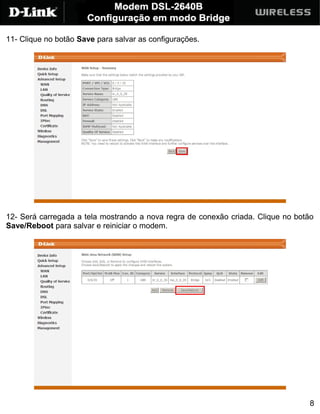

8. 11- Clique no botão Save para salvar as configurações.
12- Será carregada a tela mostrando a nova regra de conexão criada. Clique no botão
Save/Reboot para salvar e reiniciar o modem.
8

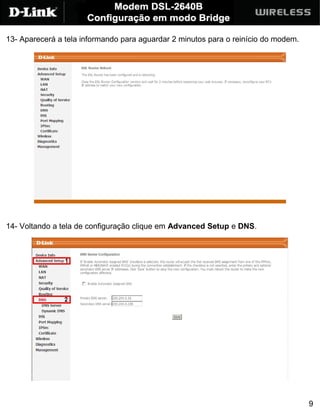

9. 13- Aparecerá a tela informando para aguardar 2 minutos para o reinício do modem.
14- Voltando a tela de configuração clique em Advanced Setup e DNS.
9

10. 15- Selecione a opção Enable Automatic Assigned DNS e Clique no botão Save.
Aguarde e voltará na mesma tela.
16- Agora é necessário criar um discador PPPoE no seu sistema operacional ou
instalar o discador a partir de um CD fornecido pelo seu provedor de acesso. Como
exemplo vamos criar um discador no Windows XP.
10

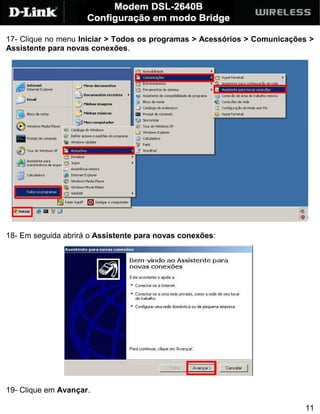

11. 17- Clique no menu Iniciar > Todos os programas > Acessórios > Comunicações >
Assistente para novas conexões.
18- Em seguida abrirá o Assistente para novas conexões:
19- Clique em Avançar.
11

12. 20- Selecione a opção Conectar-me à Internet e clique em Avançar.
21- Selecione a opção Configurar minha conexão manualmente e clique em
Avançar.
12

13. 22- Selecione a opção Conectar-me usando uma conexão de banda larga que exija
um nome de usuário e uma senha e clique em Avançar.
23- Agora você deve criar um nome qualquer para o discador PPPoE. Pode usar por
exemplo o nome do seu provedor e clique em Avançar.
13

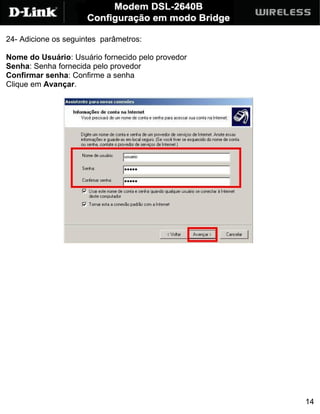

14. 24- Adicione os seguintes parâmetros:
Nome do Usuário: Usuário fornecido pelo provedor
Senha: Senha fornecida pelo provedor
Confirmar senha: Confirme a senha
Clique em Avançar.
14

15. 25- Agora vai abrir a tela para concluir o Assistente, marque a opção Adicionar um
atalho para a conexão à área de trabalho e clique em Concluir.
15

16. 26- Aparecerá um ícone em sua área de trabalho com o nome a qual foi configurado
anteriormente. Dê um duplo clique em cima do ícone para abrir o discador.
27- Clique em Conectar-se.
16

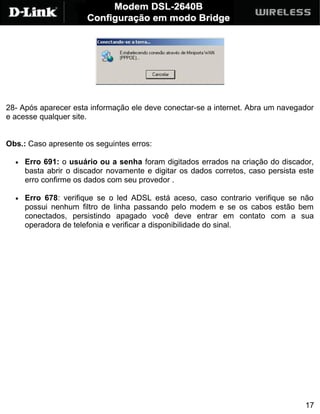

17. 28- Após aparecer esta informação ele deve conectar-se a internet. Abra um navegador
e acesse qualquer site.
Obs.: Caso apresente os seguintes erros:
• Erro 691: o usuário ou a senha foram digitados errados na criação do discador,
basta abrir o discador novamente e digitar os dados corretos, caso persista este
erro confirme os dados com seu provedor .
• Erro 678: verifique se o led ADSL está aceso, caso contrario verifique se não
possui nenhum filtro de linha passando pelo modem e se os cabos estão bem
conectados, persistindo apagado você deve entrar em contato com a sua
operadora de telefonia e verificar a disponibilidade do sinal.
17
