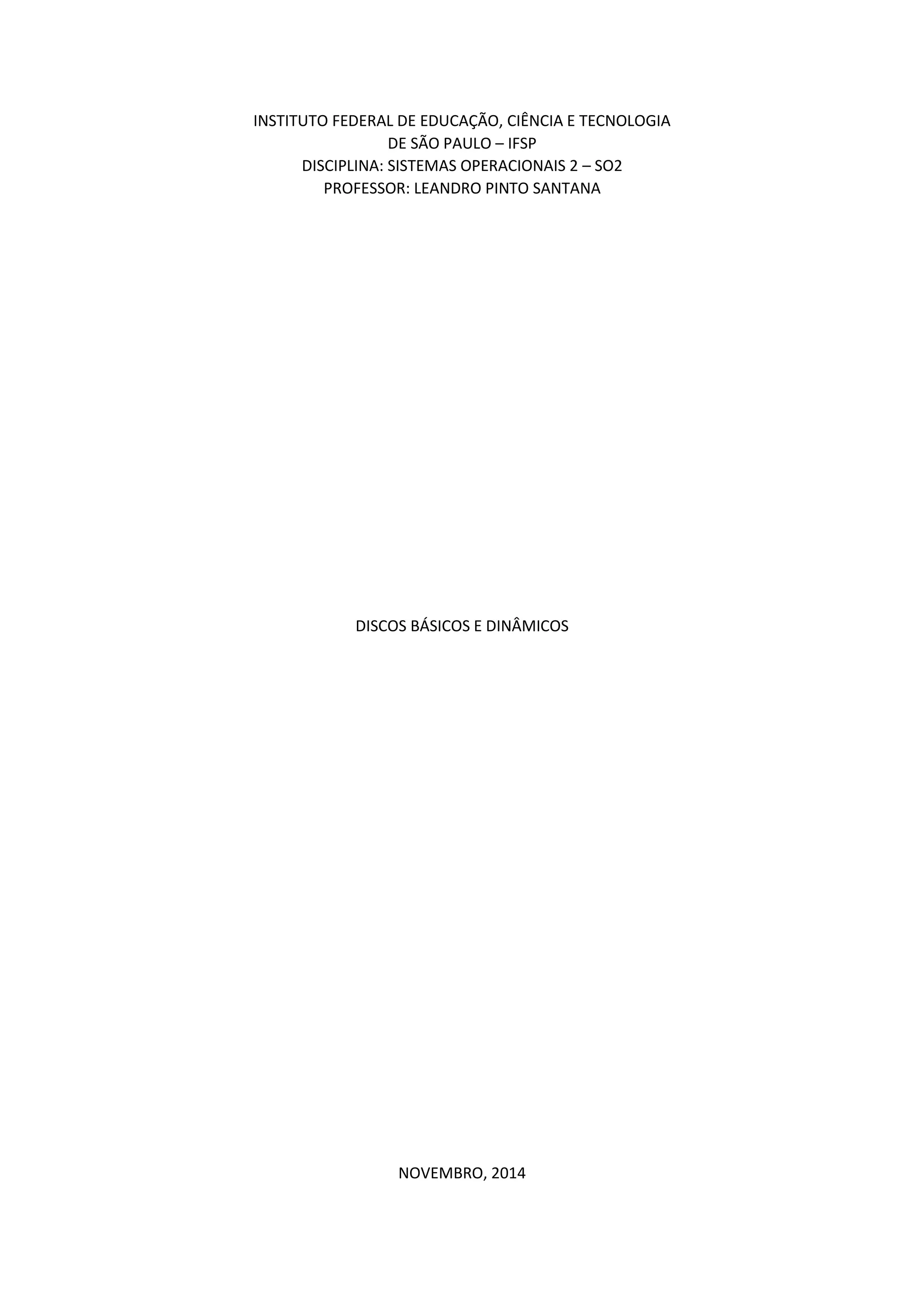

1. INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SÃO PAULO – IFSP DISCIPLINA: SISTEMAS OPERACIONAIS 2 – SO2 PROFESSOR: LEANDRO PINTO SANTANA
DISCOS BÁSICOS E DINÂMICOS
NOVEMBRO, 2014

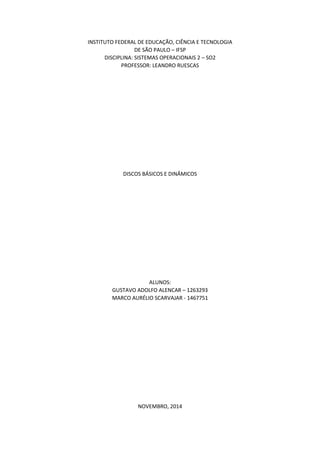

2. INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SÃO PAULO – IFSP DISCIPLINA: SISTEMAS OPERACIONAIS 2 – SO2 PROFESSOR: LEANDRO RUESCAS
DISCOS BÁSICOS E DINÂMICOS
ALUNOS: GUSTAVO ADOLFO ALENCAR – 1263293 MARCO AURÉLIO SCARVAJAR - 1467751
NOVEMBRO, 2014

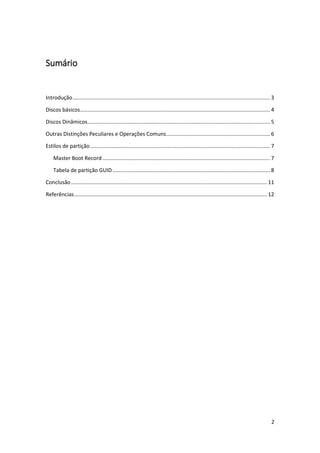

3. 2
Sumário
Introdução ..................................................................................................................................... 3
Discos básicos ................................................................................................................................ 4
Discos Dinâmicos ........................................................................................................................... 5
Outras Distinções Peculiares e Operações Comuns ...................................................................... 6
Estilos de partição ......................................................................................................................... 7
Master Boot Record ................................................................................................................. 7
Tabela de partição GUID .......................................................................................................... 8
Conclusão .................................................................................................................................... 11
Referências .................................................................................................................................. 12

4. 3

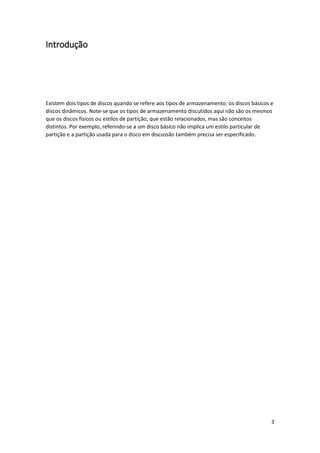

Introdução
Existem dois tipos de discos quando se refere aos tipos de armazenamento: os discos básicos e discos dinâmicos. Note-se que os tipos de armazenamento discutidos aqui não são os mesmos que os discos físicos ou estilos de partição, que estão relacionados, mas são conceitos distintos. Por exemplo, referindo-se a um disco básico não implica um estilo particular de partição e a partição usada para o disco em discussão também precisa ser especificado.

5. 4
Discos básicos
Os discos básicos são os tipos de armazenamento mais utilizados com o Windows. O termo disco básico refere-se a um disco que contém partições, como partições primárias e unidades lógicas, e estas por sua vez são geralmente formatadas com um sistema de arquivos para tornar-se um volume de armazenamento de arquivos. Os discos básicos fornecem uma solução de armazenamento simples que pode acomodar uma gama útil de cenários mutáveis de requisitos de armazenamento. Os discos básicos também suportam discos em cluster, discos no padrão do Institute of Electrical and Electronics Engineers (IEEE) 1394 e discos de unidades removíveis Universal Serial Bus (USB). Para compatibilidade com versões anteriores, discos básicos geralmente usam o mesmo estilo de partição Master Boot Record (MBR) usado pelo sistema operacional Microsoft MS-DOS e todas as versões do Windows, mas também pode apoiar tabela de partição GUID (GPT) mais recentes que a suportam.
Pode-se adicionar mais espaço para partições primárias e unidades lógicas existentes estendendo-as para um espaço não alocado adjacente e contíguo no mesmo disco. Para estender um volume básico, ele deve ser formatado com o sistema de arquivos NTFS. Pode-se estender uma unidade lógica dentro do espaço livre contíguo na partição estendida que o contém. Ao se estender uma unidade lógica para além do espaço livre disponível na partição estendida, a partição estendida cresce para conter a unidade lógica, desde que a partição estendida seja seguida de espaço não alocado contíguo.
As seguintes operações podem ser realizadas apenas em discos básicos:
 Criar e apagar partições primárias e estendidas.
 Criar e excluir unidades lógicas dentro de uma partição estendida.
 Formatar uma partição e marcá-lo como ativa.

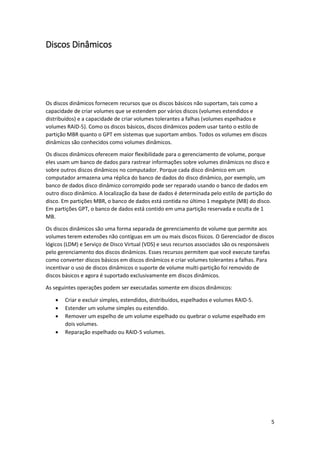

6. 5
Discos Dinâmicos
Os discos dinâmicos fornecem recursos que os discos básicos não suportam, tais como a capacidade de criar volumes que se estendem por vários discos (volumes estendidos e distribuídos) e a capacidade de criar volumes tolerantes a falhas (volumes espelhados e volumes RAID-5). Como os discos básicos, discos dinâmicos podem usar tanto o estilo de partição MBR quanto o GPT em sistemas que suportam ambos. Todos os volumes em discos dinâmicos são conhecidos como volumes dinâmicos.
Os discos dinâmicos oferecem maior flexibilidade para o gerenciamento de volume, porque eles usam um banco de dados para rastrear informações sobre volumes dinâmicos no disco e sobre outros discos dinâmicos no computador. Porque cada disco dinâmico em um computador armazena uma réplica do banco de dados do disco dinâmico, por exemplo, um banco de dados disco dinâmico corrompido pode ser reparado usando o banco de dados em outro disco dinâmico. A localização da base de dados é determinada pelo estilo de partição do disco. Em partições MBR, o banco de dados está contida no último 1 megabyte (MB) do disco. Em partições GPT, o banco de dados está contido em uma partição reservada e oculta de 1 MB.
Os discos dinâmicos são uma forma separada de gerenciamento de volume que permite aos volumes terem extensões não contíguas em um ou mais discos físicos. O Gerenciador de discos lógicos (LDM) e Serviço de Disco Virtual (VDS) e seus recursos associados são os responsáveis pelo gerenciamento dos discos dinâmicos. Esses recursos permitem que você execute tarefas como converter discos básicos em discos dinâmicos e criar volumes tolerantes a falhas. Para incentivar o uso de discos dinâmicos o suporte de volume multi-partição foi removido de discos básicos e agora é suportado exclusivamente em discos dinâmicos.
As seguintes operações podem ser executadas somente em discos dinâmicos:
 Criar e excluir simples, estendidos, distribuídos, espelhados e volumes RAID-5.
 Estender um volume simples ou estendido.
 Remover um espelho de um volume espelhado ou quebrar o volume espelhado em dois volumes.
 Reparação espelhado ou RAID-5 volumes.

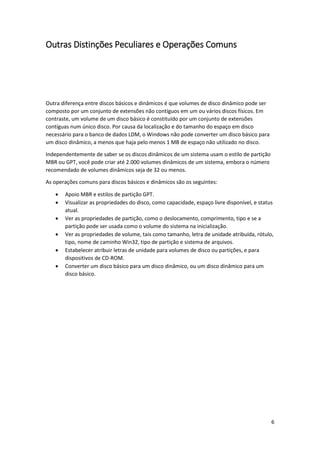

7. 6
Outras Distinções Peculiares e Operações Comuns
Outra diferença entre discos básicos e dinâmicos é que volumes de disco dinâmico pode ser composto por um conjunto de extensões não contíguos em um ou vários discos físicos. Em contraste, um volume de um disco básico é constituído por um conjunto de extensões contíguas num único disco. Por causa da localização e do tamanho do espaço em disco necessário para o banco de dados LDM, o Windows não pode converter um disco básico para um disco dinâmico, a menos que haja pelo menos 1 MB de espaço não utilizado no disco.
Independentemente de saber se os discos dinâmicos de um sistema usam o estilo de partição MBR ou GPT, você pode criar até 2.000 volumes dinâmicos de um sistema, embora o número recomendado de volumes dinâmicos seja de 32 ou menos.
As operações comuns para discos básicos e dinâmicos são os seguintes:
 Apoio MBR e estilos de partição GPT.
 Visualizar as propriedades do disco, como capacidade, espaço livre disponível, e status atual.
 Ver as propriedades de partição, como o deslocamento, comprimento, tipo e se a partição pode ser usada como o volume do sistema na inicialização.
 Ver as propriedades de volume, tais como tamanho, letra de unidade atribuída, rótulo, tipo, nome de caminho Win32, tipo de partição e sistema de arquivos.
 Estabelecer atribuir letras de unidade para volumes de disco ou partições, e para dispositivos de CD-ROM.
 Converter um disco básico para um disco dinâmico, ou um disco dinâmico para um disco básico.

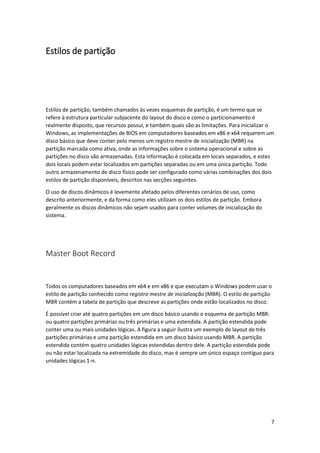

8. 7
Estilos de partição
Estilos de partição, também chamados às vezes esquemas de partição, é um termo que se refere à estrutura particular subjacente do layout do disco e como o particionamento é realmente disposto, que recursos possui, e também quais são as limitações. Para inicializar o Windows, as implementações de BIOS em computadores baseados em x86 e x64 requerem um disco básico que deve conter pelo menos um registro mestre de inicialização (MBR) na partição marcada como ativa, onde as informações sobre o sistema operacional e sobre as partições no disco são armazenadas. Esta informação é colocada em locais separados, e estes dois locais podem estar localizados em partições separadas ou em uma única partição. Todo outro armazenamento de disco físico pode ser configurado como várias combinações dos dois estilos de partição disponíveis, descritos nas secções seguintes.
O uso de discos dinâmicos é levemente afetado pelos diferentes cenários de uso, como descrito anteriormente, e da forma como eles utilizam os dois estilos de partição. Embora geralmente os discos dinâmicos não sejam usados para conter volumes de inicialização do sistema.
Master Boot Record
Todos os computadores baseados em x64 e em x86 e que executam o Windows podem usar o estilo de partição conhecido como registro mestre de inicialização (MBR). O estilo de partição MBR contém a tabela de partição que descreve as partições onde estão localizados no disco.
É possível criar até quatro partições em um disco básico usando o esquema de partição MBR: ou quatro partições primárias ou três primárias e uma estendida. A partição estendida pode conter uma ou mais unidades lógicas. A figura a seguir ilustra um exemplo de layout de três partições primárias e uma partição estendida em um disco básico usando MBR. A partição estendida contém quatro unidades lógicas estendidas dentro dele. A partição estendida pode ou não estar localizada na extremidade do disco, mas é sempre um único espaço contíguo para unidades lógicas 1-n.

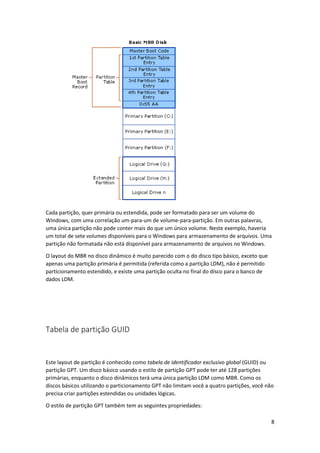

9. 8
Cada partição, quer primária ou estendida, pode ser formatado para ser um volume do Windows, com uma correlação um-para-um de volume-para-partição. Em outras palavras, uma única partição não pode conter mais do que um único volume. Neste exemplo, haveria um total de sete volumes disponíveis para o Windows para armazenamento de arquivos. Uma partição não formatada não está disponível para armazenamento de arquivos no Windows.
O layout do MBR no disco dinâmico é muito parecido com o do disco tipo básico, exceto que apenas uma partição primária é permitida (referida como a partição LDM), não é permitido particionamento estendido, e existe uma partição oculta no final do disco para o banco de dados LDM.
Tabela de partição GUID
Este layout de partição é conhecido como tabela de identificador exclusivo global (GUID) ou partição GPT. Um disco básico usando o estilo de partição GPT pode ter até 128 partições primárias, enquanto o disco dinâmicos terá uma única partição LDM como MBR. Como os discos básicos utilizando o particionamento GPT não limitam você a quatro partições, você não precisa criar partições estendidas ou unidades lógicas.
O estilo de partição GPT também tem as seguintes propriedades:

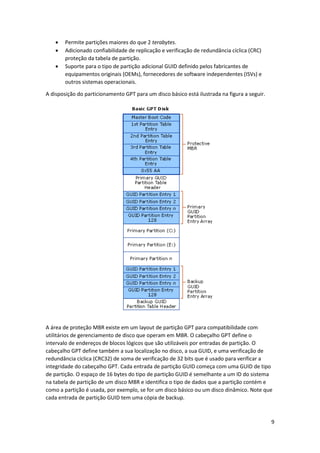

10. 9
 Permite partições maiores do que 2 terabytes.
 Adicionado confiabilidade de replicação e verificação de redundância cíclica (CRC) proteção da tabela de partição.
 Suporte para o tipo de partição adicional GUID definido pelos fabricantes de equipamentos originais (OEMs), fornecedores de software independentes (ISVs) e outros sistemas operacionais.
A disposição do particionamento GPT para um disco básico está ilustrada na figura a seguir.
A área de proteção MBR existe em um layout de partição GPT para compatibilidade com utilitários de gerenciamento de disco que operam em MBR. O cabeçalho GPT define o intervalo de endereços de blocos lógicos que são utilizáveis por entradas de partição. O cabeçalho GPT define também a sua localização no disco, a sua GUID, e uma verificação de redundância cíclica (CRC32) de soma de verificação de 32 bits que é usado para verificar a integridade do cabeçalho GPT. Cada entrada de partição GUID começa com uma GUID de tipo de partição. O espaço de 16 bytes do tipo de partição GUID é semelhante a um ID do sistema na tabela de partição de um disco MBR e identifica o tipo de dados que a partição contém e como a partição é usada, por exemplo, se for um disco básico ou um disco dinâmico. Note que cada entrada de partição GUID tem uma cópia de backup.

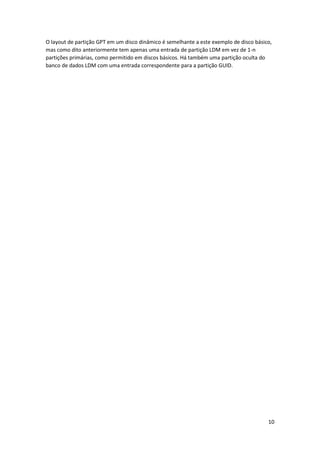

11. 10
O layout de partição GPT em um disco dinâmico é semelhante a este exemplo de disco básico, mas como dito anteriormente tem apenas uma entrada de partição LDM em vez de 1-n partições primárias, como permitido em discos básicos. Há também uma partição oculta do banco de dados LDM com uma entrada correspondente para a partição GUID.

12. 11

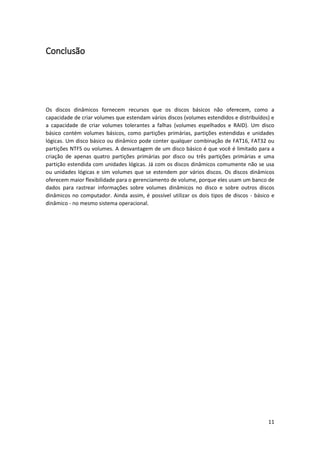

Conclusão
Os discos dinâmicos fornecem recursos que os discos básicos não oferecem, como a capacidade de criar volumes que estendam vários discos (volumes estendidos e distribuídos) e a capacidade de criar volumes tolerantes a falhas (volumes espelhados e RAID). Um disco básico contém volumes básicos, como partições primárias, partições estendidas e unidades lógicas. Um disco básico ou dinâmico pode conter qualquer combinação de FAT16, FAT32 ou partições NTFS ou volumes. A desvantagem de um disco básico é que você é limitado para a criação de apenas quatro partições primárias por disco ou três partições primárias e uma partição estendida com unidades lógicas. Já com os discos dinâmicos comumente não se usa ou unidades lógicas e sim volumes que se estendem por vários discos. Os discos dinâmicos oferecem maior flexibilidade para o gerenciamento de volume, porque eles usam um banco de dados para rastrear informações sobre volumes dinâmicos no disco e sobre outros discos dinâmicos no computador. Ainda assim, é possível utilizar os dois tipos de discos - básico e dinâmico - no mesmo sistema operacional.

13. 12
Referências
Microsoft:
http://msdn.microsoft.com/en-us/library/windows/desktop/aa363785%28v=vs.85%29.aspx
http://windows.microsoft.com/pt-br/windows-vista/what-are-basic-and-dynamic-disks
Dynamic-Disk.com:
http://www.dynamic-disk.com/difference-between-basic-and-dynamic-disk.html
TechRepublic
http://www.techrepublic.com/article/understand-the-differences-between-basic-disks-and- dynamic-disks/
Petri IT Knowledgebase
http://www.petri.com/difference_between_basic_and_dynamic_disks_in_windows_xp_2000_ 2003.htm
StackExchange – Superuser
http://superuser.com/questions/45779/dynamic-vs-basic-disk-hard-drives
