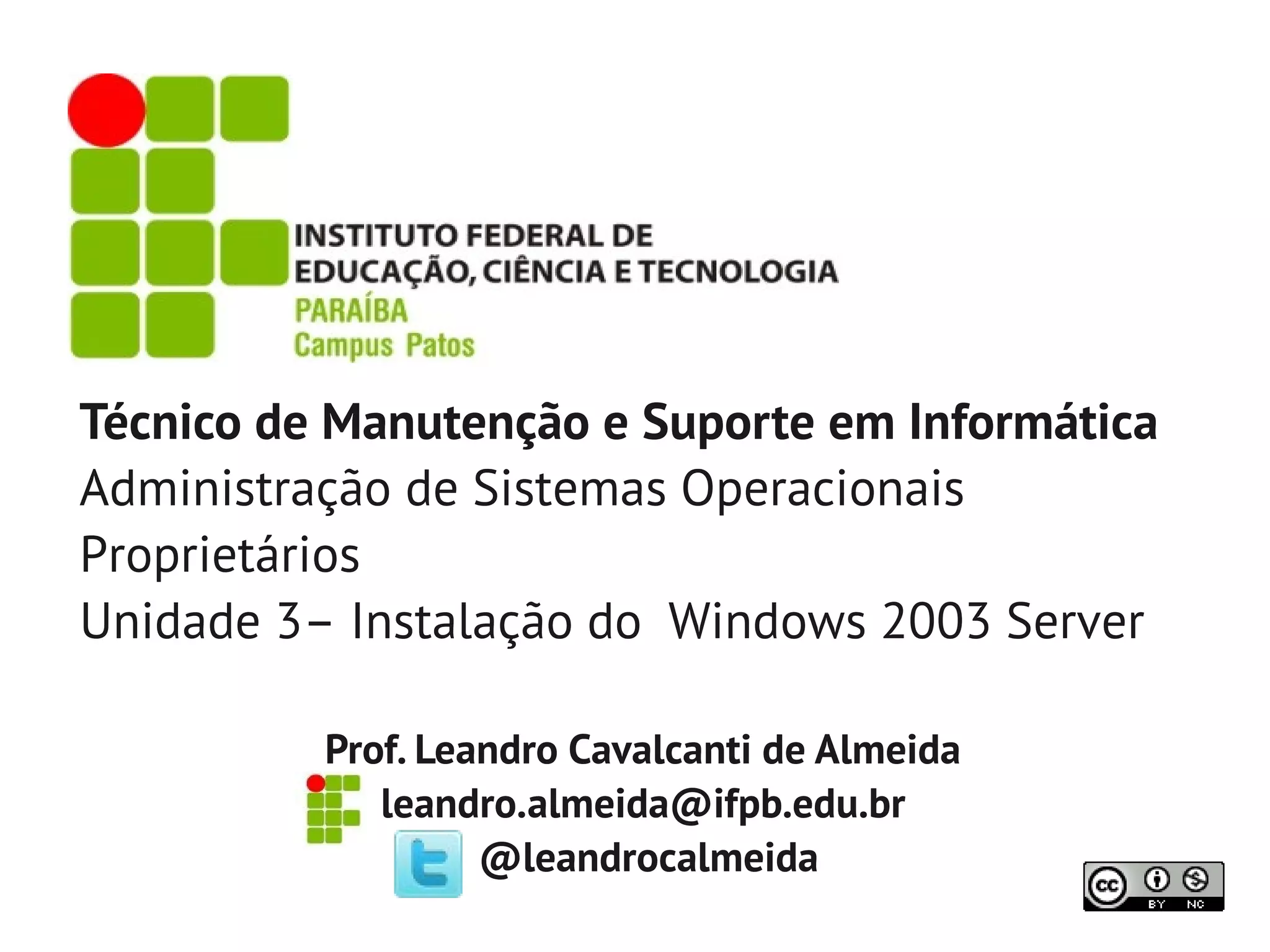

1. Técnico de Manutenção e Suporte em Informática
Administração de Sistemas Operacionais
Proprietários
Unidade 3– Instalação do Windows 2003 Server
Prof. Leandro Cavalcanti de Almeida
leandro.almeida@ifpb.edu.br
@leandrocalmeida

3. O passo a passo para a instalação
encontra-se em um roteiro na
página da disciplina

4. Após a instalação...
... um pouco sobre Partições e Discos!

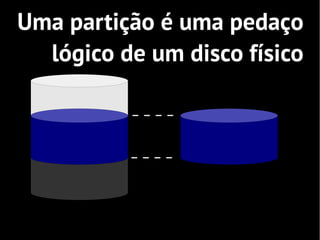

5. Uma partição é uma pedaço
lógico de um disco físico

6. Sim! Mas o
que é um
disco físico?

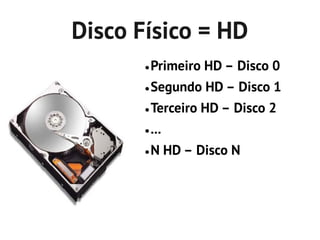

7. Disco Físico = HD
● Primeiro HD – Disco 0
● Segundo HD – Disco 1
● Terceiro HD – Disco 2
● ...
● N HD – Disco N

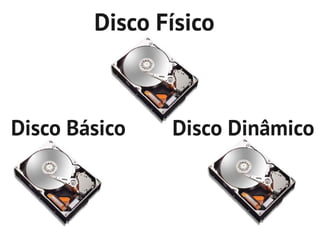

8. Disco Físico
Disco Básico Disco Dinâmico

9. E volumes lógicos, alguém
sabe?

10. Volume Lógico
“Volume é uma área de armazenamento em um
disco rígido (disco físico). Um volume é formatado
usando um sistema de arquivos, tais como FAT ou
NTFS, e tem uma letra de unidade atribuída a ele.
Você pode visualizar o conteúdo de um volume
clicando em seu ícone no Windows Explorer ou em
Meu computador. Um único disco rígido
pode ter vários volumes, que também podem
abranger vários discos”.

11. Disco Básico
● Padrão do Win2003 Server
● Todo disco inicialmente é reconhecido como
Básico
● A divisão é feita em Partições
● Partições primárias
● Partições estendidas
● Partição lógica

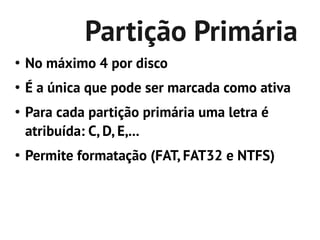

12. Partição Primária
●
No máximo 4 por disco
●
É a única que pode ser marcada como ativa
●
Para cada partição primária uma letra é
atribuída: C, D, E,...
●
Permite formatação (FAT, FAT32 e NTFS)

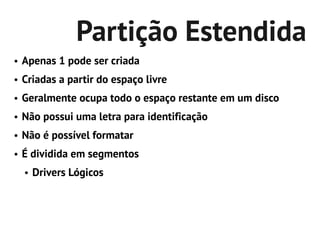

13. Partição Estendida
● Apenas 1 pode ser criada
● Criadas a partir do espaço livre
● Geralmente ocupa todo o espaço restante em um disco
● Não possui uma letra para identificação
● Não é possível formatar
● É dividida em segmentos
● Drivers Lógicos

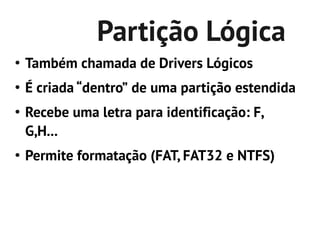

14. Partição Lógica
●
Também chamada de Drivers Lógicos
●
É criada “dentro” de uma partição estendida
●
Recebe uma letra para identificação: F,
G,H...
●
Permite formatação (FAT, FAT32 e NTFS)

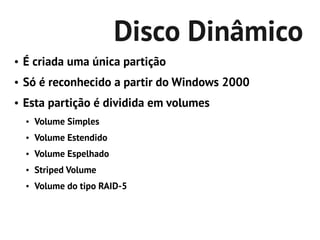

15. Disco Dinâmico
● É criada uma única partição
● Só é reconhecido a partir do Windows 2000
● Esta partição é dividida em volumes
● Volume Simples
● Volume Estendido
● Volume Espelhado
● Striped Volume
● Volume do tipo RAID-5

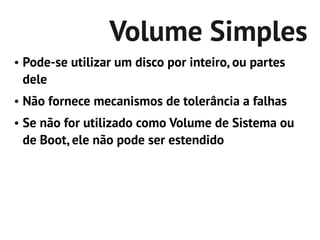

16. Volume Simples
● Pode-se utilizar um disco por inteiro, ou partes
dele
● Não fornece mecanismos de tolerância a falhas
● Se não for utilizado como Volume de Sistema ou
de Boot, ele não pode ser estendido

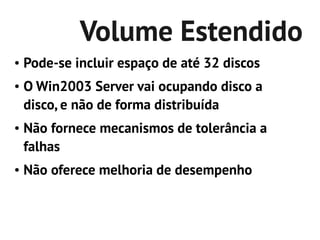

17. Volume Estendido
● Pode-se incluir espaço de até 32 discos
● O Win2003 Server vai ocupando disco a
disco, e não de forma distribuída
● Não fornece mecanismos de tolerância a
falhas
● Não oferece melhoria de desempenho

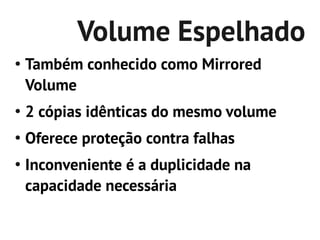

18. Volume Espelhado
●
Também conhecido como Mirrored
Volume
●
2 cópias idênticas do mesmo volume
●
Oferece proteção contra falhas
●
Inconveniente é a duplicidade na
capacidade necessária

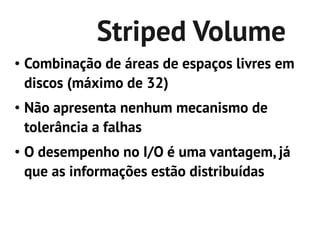

19. Striped Volume
● Combinação de áreas de espaços livres em
discos (máximo de 32)
● Não apresenta nenhum mecanismo de
tolerância a falhas
● O desempenho no I/O é uma vantagem, já
que as informações estão distribuídas

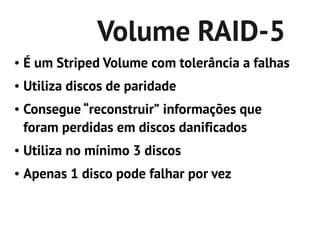

20. Volume RAID-5
● É um Striped Volume com tolerância a falhas
● Utiliza discos de paridade
● Consegue “reconstruir” informações que
foram perdidas em discos danificados
● Utiliza no mínimo 3 discos
● Apenas 1 disco pode falhar por vez
