1. Soluções de Iluminação

2. Soluções de Iluminação

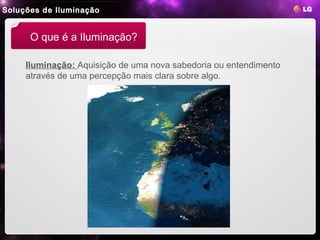

O que é a Iluminação?
Iluminação: Aquisição de uma nova sabedoria ou entendimento
através de uma percepção mais clara sobre algo.

3. Soluções de Iluminação

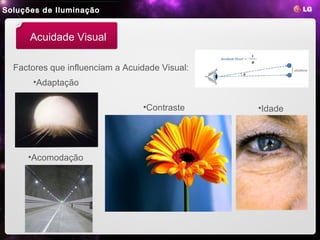

Acuidade Visual
Factores que influenciam a Acuidade Visual:
•Adaptação
•Contraste •Idade
•Acomodação

4. Soluções de Iluminação

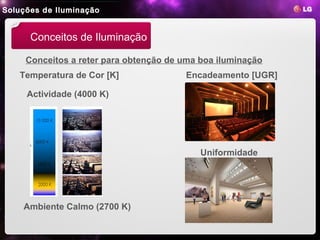

Conceitos de Iluminação
Conceitos a reter para obtenção de uma boa iluminação
Temperatura de Cor [K] Encadeamento [UGR]
Actividade (4000 K)
Uniformidade
Ambiente Calmo (2700 K)

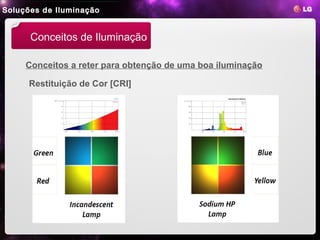

5. Soluções de Iluminação
Conceitos de Iluminação
Conceitos a reter para obtenção de uma boa iluminação
Restituição de Cor [CRI]

6. Soluções de Iluminação
Conceitos de Iluminação

7. Soluções de Iluminação

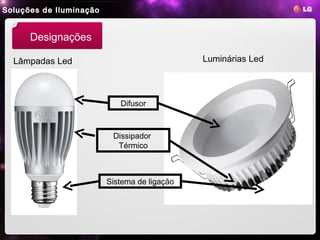

Designações
Lâmpadas Led Luminárias Led
Difusor
Dissipador
Térmico
Sistema de ligação

8. Soluções de Iluminação

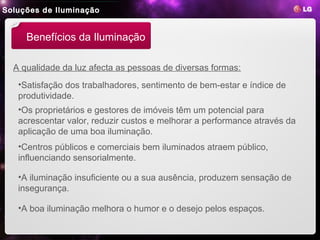

Benefícios da Iluminação
A qualidade da luz afecta as pessoas de diversas formas:
•Satisfação dos trabalhadores, sentimento de bem-estar e índice de
produtividade.
•Os proprietários e gestores de imóveis têm um potencial para
acrescentar valor, reduzir custos e melhorar a performance através da
aplicação de uma boa iluminação.
•Centros públicos e comerciais bem iluminados atraem público,
influenciando sensorialmente.
•A iluminação insuficiente ou a sua ausência, produzem sensação de
insegurança.
•A boa iluminação melhora o humor e o desejo pelos espaços.

9. Soluções de Iluminação

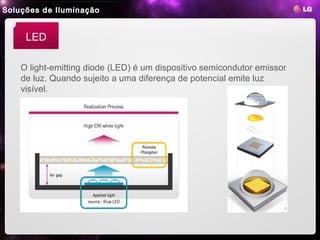

LED
O light-emitting diode (LED) é um dispositivo semicondutor emissor
de luz. Quando sujeito a uma diferença de potencial emite luz
visível.

10. Soluções de Iluminação

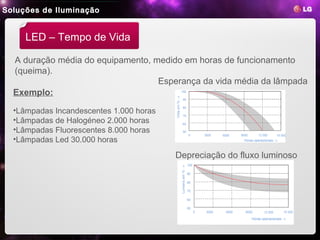

LED – Tempo de Vida
A duração média do equipamento, medido em horas de funcionamento
(queima).
Esperança da vida média da lâmpada
Exemplo:
•Lâmpadas Incandescentes 1.000 horas
•Lâmpadas de Halogéneo 2.000 horas
•Lâmpadas Fluorescentes 8.000 horas
•Lâmpadas Led 30.000 horas
Depreciação do fluxo luminoso

11. Soluções de Iluminação

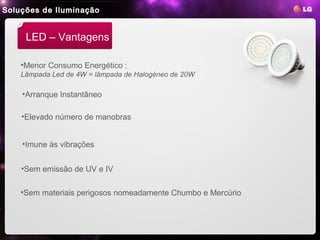

LED – Vantagens
•Menor Consumo Energético :
Lâmpada Led de 4W = lâmpada de Halogéneo de 20W
•Arranque Instantâneo
•Elevado número de manobras
•Imune às vibrações
•Sem emissão de UV e IV
•Sem materiais perigosos nomeadamente Chumbo e Mercúrio

12. Soluções de Iluminação

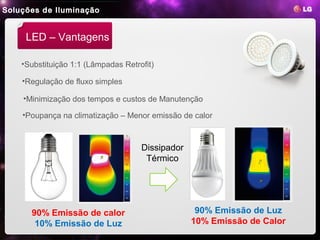

LED – Vantagens
•Substituição 1:1 (Lâmpadas Retrofit)
•Regulação de fluxo simples
•Minimização dos tempos e custos de Manutenção
•Poupança na climatização – Menor emissão de calor
Dissipador
Térmico
90% Emissão de calor 90% Emissão de Luz
10% Emissão de Luz 10% Emissão de Calor

13. Soluções de Iluminação

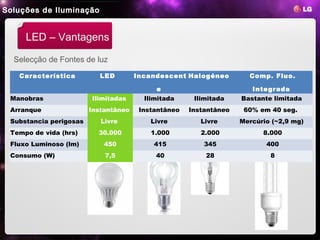

LED – Vantagens
Selecção de Fontes de luz
Característica LED Incandescent Halogéneo Comp. Fluo.
e Integrada
Manobras Ilimitadas Ilimitada Ilimitada Bastante limitada
Arranque Instantâneo Instantâneo Instantâneo 60% em 40 seg.
Substancia perigosas Livre Livre Livre Mercúrio (~2,9 mg)
Tempo de vida (hrs) 30.000 1.000 2.000 8.000
Fluxo Luminoso (lm) 450 415 345 400
Consumo (W) 7,5 40 28 8

14. Soluções de Iluminação
LED Lighting
1. LED Benefits 2. LG LED Benefits 3. Product Line-ups 4. Reference Site
EXEMPLO – Stand Auto
Requisitos:
•Zona Marginal de 0 m
•Plano de trabalho a 0,8 m
•Uniformidade Min/Max >0,5
•Pé direito 3 m
Custo [€/kWh]: 0,12
•Nível médio de Iluminância: 800 lux
•UGR <19
•Reflexões de referencia:Funcionamento [Dias]: 365
Tecto 70%, paredes 50% chão 20%
Consumo T8 : 83 W vs 54. 4 W (LED)
Poupança Anual: 1003.90 €
Sem perdas no balastro

15. Soluções de Iluminação
LED Lighting
1. LED Benefits 2. LG LED Benefits 3. Product Line-ups 4. Reference Site

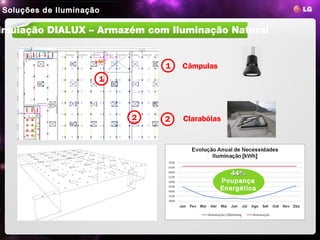

imulação DIALUX – Armazém com Iluminação Natural
1 Câmpulas
1
2 2 Clarabóias
44%
Poupança
Energética

16. Soluções de Iluminação
LED Lighting
1. LED Benefits 2. LG LED Benefits 3. Product Line-ups 4. Reference Site

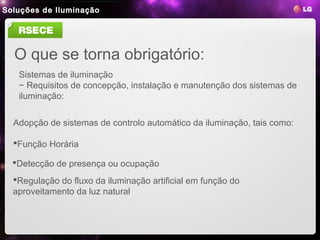

RSECE
O que se torna obrigatório:
Sistemas de iluminação
− Requisitos de concepção, instalação e manutenção dos sistemas de
iluminação:
Adopção de sistemas de controlo automático da iluminação, tais como:
Função Horária
Detecção de presença ou ocupação
Regulação do fluxo da iluminação artificial em função do
aproveitamento da luz natural

17. Soluções de Iluminação
LED Lighting
1. LED Benefits 2. LG LED Benefits 3. Product Line-ups 4. Reference Site

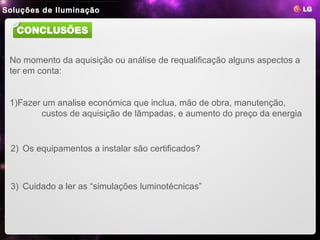

CONCLUSÕES
No momento da aquisição ou análise de requalificação alguns aspectos a
ter em conta:
1)Fazer um analise económica que inclua, mão de obra, manutenção,
custos de aquisição de lâmpadas, e aumento do preço da energia
2) Os equipamentos a instalar são certificados?
3) Cuidado a ler as “simulações luminotécnicas”

18. Soluções de Iluminação
LED Lighting
1. LED Benefits 2. LG LED Benefits 3. Product Line-ups 4. Reference Site

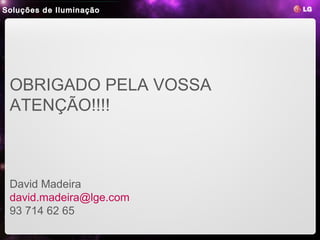

OBRIGADO PELA VOSSA
ATENÇÃO!!!!
David Madeira
david.madeira@lge.com
93 714 62 65
