O documento discute as soluções de iluminação pública sustentável, destacando a necessidade de reduzir o consumo de energia e os custos para cumprir metas ambientais. A tecnologia LED oferece novas oportunidades para projetos mais eficientes através da miniaturização dos equipamentos e sistemas inteligentes de gestão da iluminação. Vários exemplos demonstram como as cidades têm melhorado a qualidade da luz e reduzido o consumo de energia em mais de 60% ao substituir as lâmpadas por LEDs.

1. O DESIGN E A SUSTENTABILIDADE EM SOLUÇÕES DE ILUMINAÇÃO
NUNO PATRÍCIO
LISBOA 31/1/2013

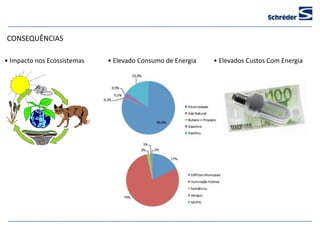

4. CONSEQUÊNCIAS
• Impacto nos Ecossistemas • Elevado Consumo de Energia • Elevados Custos Com Energia

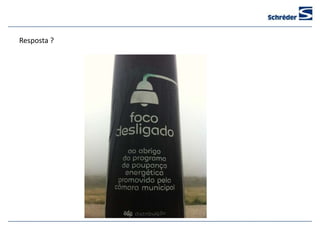

5. Resposta ?

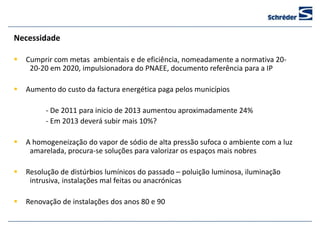

6. Necessidade
 Cumprir com metas ambientais e de eficiência, nomeadamente a normativa 20-
20-20 em 2020, impulsionadora do PNAEE, documento referência para a IP
 Aumento do custo da factura energética paga pelos municípios
- De 2011 para inicio de 2013 aumentou aproximadamente 24%
- Em 2013 deverá subir mais 10%?
 A homogeneização do vapor de sódio de alta pressão sufoca o ambiente com a luz
amarelada, procura-se soluções para valorizar os espaços mais nobres
 Resolução de distúrbios lumínicos do passado – poluição luminosa, iluminação
intrusiva, instalações mal feitas ou anacrónicas
 Renovação de instalações dos anos 80 e 90

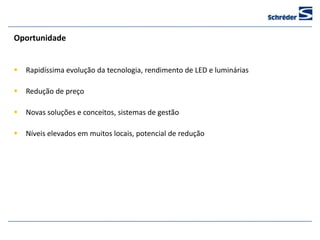

7. Oportunidade
 Rapidíssima evolução da tecnologia, rendimento de LED e luminárias
 Redução de preço
 Novas soluções e conceitos, sistemas de gestão
 Níveis elevados em muitos locais, potencial de redução

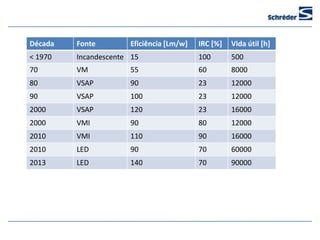

9. Década Fonte Eficiência [Lm/w] IRC [%] Vida útil [h]
< 1970 Incandescente 15 100 500
70 VM 55 60 8000
80 VSAP 90 23 12000
90 VSAP 100 23 12000
2000 VSAP 120 23 16000
2000 VMI 90 80 12000
2010 VMI 110 90 16000
2010 LED 90 70 60000
2013 LED 140 70 90000

10. 1
0.8
Rendimento x FM
0.6
0.4
0.2
0
1960-PQ IP23 1970-DM IP54 1980-SINTRA 1990-MC 2000-SAPHIR 2005-FURYO 2010-PIANO 2013-TECEO
IP65 SealSafe IP66 SealSafe IP66 SealSafe IP66 SealSafe IP66

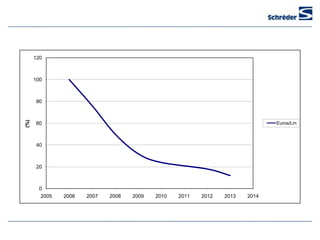

11. 120
Grafico Lm/€
100
80
(%)
60 Euros/Lm
40
20
0
2005 2006 2007 2008 2009 2010 2011 2012 2013 2014

12. Como vemos a IP em 2013
Principais vectores :
- Eficiência e redução de consumos.
- Projectos inovadores, novos conceitos e abordagens, melhor qualidade de Luz
- Equipamentos - miniaturização, versatilidade , formas inovadoras
- Sistemas – telegestão, adaptatividade, integração noutros sistemas

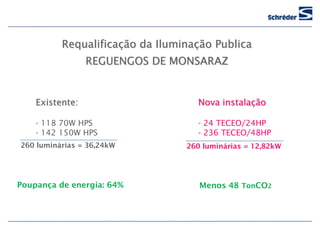

13. Requalificação da Iluminação Publica
REGUENGOS DE MONSARAZ
Existente: Nova instalação
- 118 70W HPS - 24 TECEO/24HP
- 142 150W HPS - 236 TECEO/48HP
260 luminárias = 36,24kW 260 luminárias = 12,82kW
Poupança de energia: 64% Menos 48 TonCO2

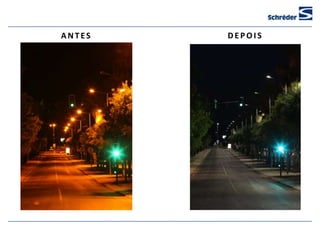

14. ANTES DEPOIS

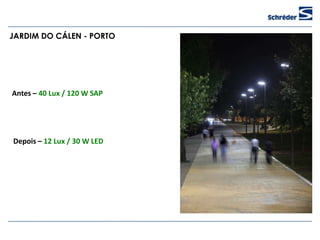

15. JARDIM DO CÁLEN - PORTO
Antes – 40 Lux / 120 W SAP
Depois – 12 Lux / 30 W LED

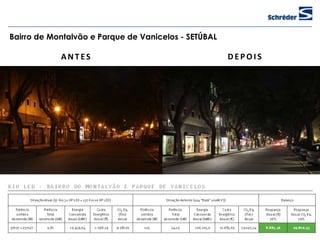

16. Bairro de Montalvão e Parque de Vanicelos - SETÚBAL
ANTES DEPOIS

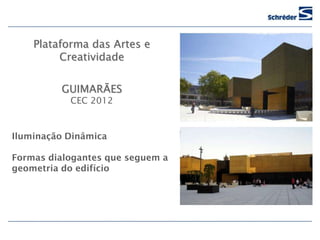

19. Plataforma das Artes e
Creatividade
GUIMARÃES
CEC 2012
Iluminação Dinâmica
Formas dialogantes que seguem a
geometria do edifício

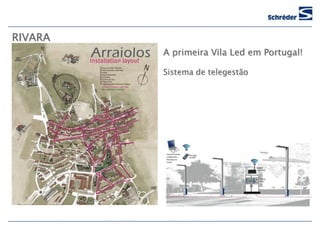

21. RIVARA
A primeira Vila Led em Portugal!
Sistema de telegestão

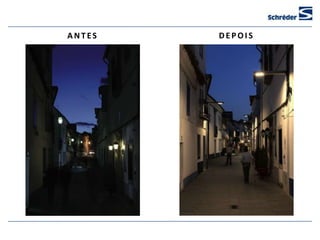

22. ANTES DEPOIS

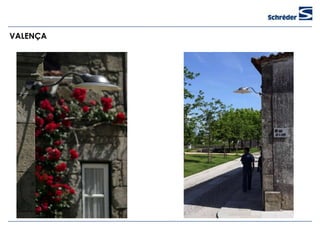

23. VALENÇA

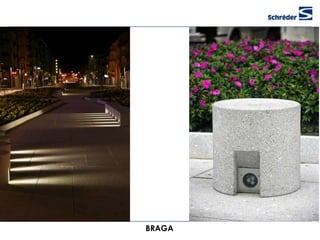

25. BRAGA

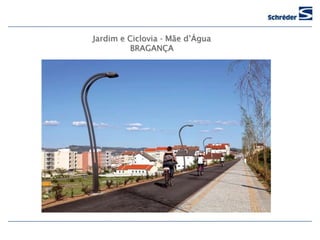

26. Jardim e Ciclovia - Mãe d’Água
BRAGANÇA

27. Edifício da Alfândega – PORTO
tratamento de imagem

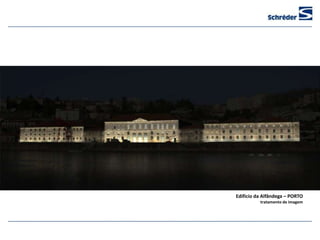

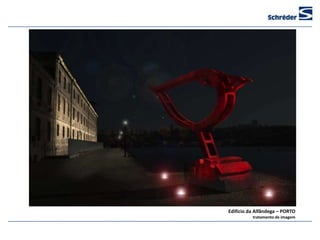

28. Edifício da Alfândega – PORTO
tratamento de imagem

29. Palácio dos Capitães Generais – AÇORES
Simulation 3D

30. Palácio dos Capitães Generais – AÇORES
Fotografia

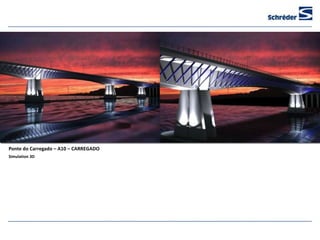

31. Ponte do Carregado – A10 – CARREGADO
Simulation 3D

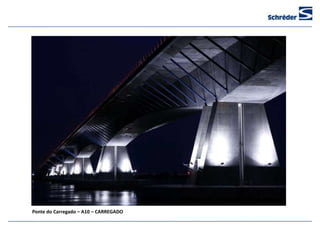

32. Ponte do Carregado – A10 – CARREGADO

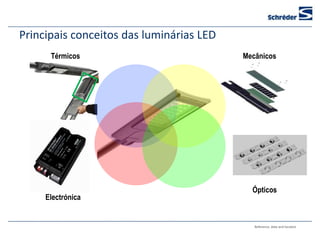

33. Principais conceitos das luminárias LED
Térmicos Mecânicos
Ópticos
Electrónica
Reference, date and location

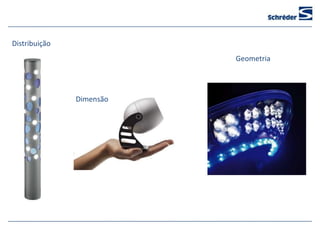

34. Distribuição
Geometria
Dimensão

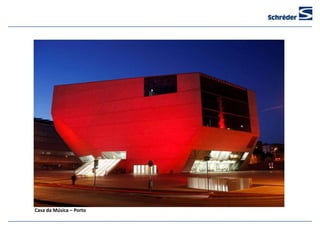

39. Casa da Música – Porto

40. Sistemas de controlo que actuam de acordo com as nossas necessidades
Célula fotoelectrica Sensores de movimento Gestão remota
Bi-Power Sensores de presença
Constant Lumen Output
Dimming
Schréder Corporate Presentation 40

41. REALIZAÇÕES

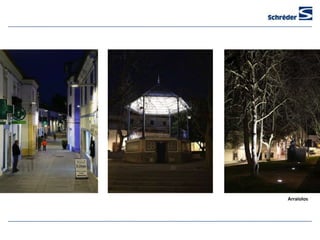

42. Arraiolos

43. Grand Place - Bruxelas

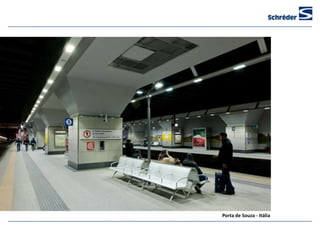

44. Porta de Souza - Itália

45. Obrigado
