1. Prof. Reginaldo Borges

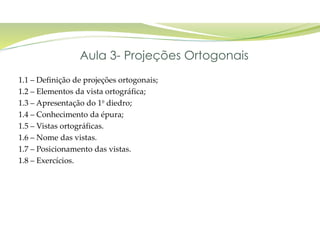

2. 1.1 – Definição de projeções ortogonais;
1.2 – Elementos da vista ortográfica;
1.3 – Apresentação do 1º diedro;
1.4 – Conhecimento da épura;
1.5 – Vistas ortográficas.
1.6 – Nome das vistas.
1.7 – Posicionamento das vistas.
1.8 – Exercícios.
Aula 3- Projeções Ortogonais

3. Projeção Ortográfica
O objeto representado em perspectiva apresenta certa deformação e pode esconder alguns detalhes
importantes da peça. Assim, na indústria, o profissional que vai produzir uma peça não recebe o
desenho em perspectiva (como mostra a imagem), mas sim sua representação em projeção
ortográfica, popularmente conhecida como vistas ortogonais.
A projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em
superfícies planas, como por exemplo um quadro ou uma folha de papel.

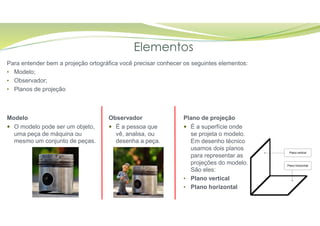

4. Elementos
Para entender bem a projeção ortográfica você precisar conhecer os seguintes elementos:
• Modelo;
• Observador;
• Planos de projeção
Modelo
 O modelo pode ser um objeto,
uma peça de máquina ou
mesmo um conjunto de peças.
Observador
 É a pessoa que
vê, analisa, ou
desenha a peça.
Plano de projeção
 É a superfície onde
se projeta o modelo.
Em desenho técnico
usamos dois planos
para representar as
projeções do modelo.
São eles:
• Plano vertical
• Plano horizontal

5. Diedros
 Os dois planos anteriores que vimos, perpendiculares entre si, dividem o
espaço em quatro regiões chamadas diedros.
 No Brasil, a ABNT recomenda a representação no 1° diedro. Portanto,
passaremos a representar os desenhos nessa condição.

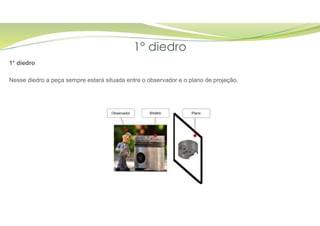

6. 1° diedro
1° diedro
Nesse diedro a peça sempre estará situada entre o observador e o plano de projeção.

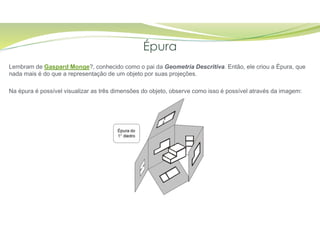

7. Épura
Lembram de Gaspard Monge?, conhecido como o pai da Geometria Descritiva. Então, ele criou a Épura, que
nada mais é do que a representação de um objeto por suas projeções.
Na épura é possível visualizar as três dimensões do objeto, observe como isso é possível através da imagem:

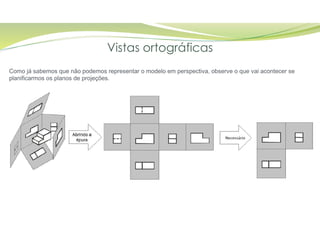

8. Vistas ortográficas
Como já sabemos que não podemos representar o modelo em perspectiva, observe o que vai acontecer se
planificarmos os planos de projeções.

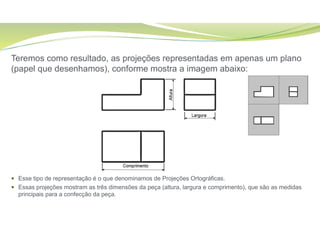

9. Teremos como resultado, as projeções representadas em apenas um plano
(papel que desenhamos), conforme mostra a imagem abaixo:
 Esse tipo de representação é o que denominamos de Projeções Ortográficas.
 Essas projeções mostram as três dimensões da peça (altura, largura e comprimento), que são as medidas
principais para a confecção da peça.

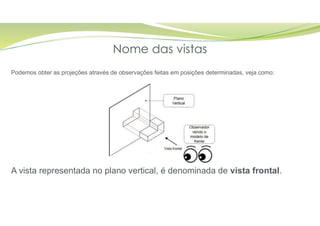

10. Nome das vistas
Podemos obter as projeções através de observações feitas em posições determinadas, veja como:
A vista representada no plano vertical, é denominada de vista frontal.

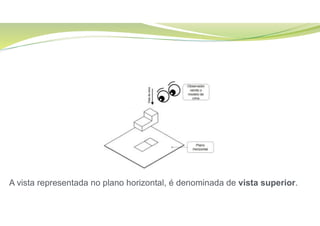

11. A vista representada no plano horizontal, é denominada de vista superior.

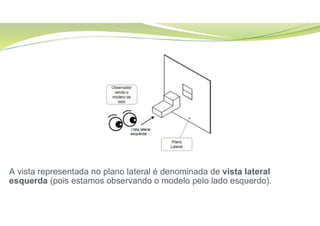

12. A vista representada no plano lateral é denominada de vista lateral
esquerda (pois estamos observando o modelo pelo lado esquerdo).

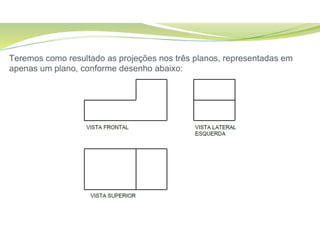

13. Teremos como resultado as projeções nos três planos, representadas em
apenas um plano, conforme desenho abaixo:

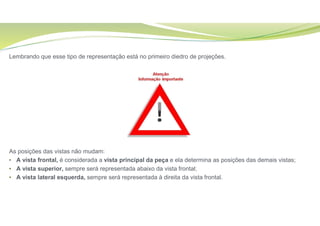

14. Lembrando que esse tipo de representação está no primeiro diedro de projeções.
As posições das vistas não mudam:
• A vista frontal, é considerada a vista principal da peça e ela determina as posições das demais vistas;
• A vista superior, sempre será representada abaixo da vista frontal;
• A vista lateral esquerda, sempre será representada à direita da vista frontal.

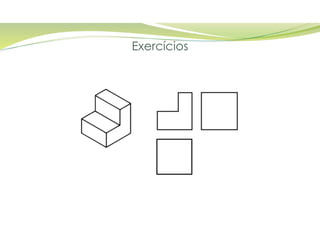

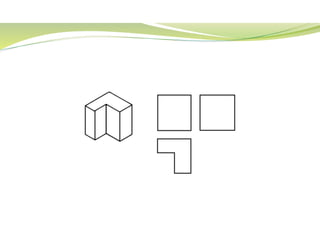

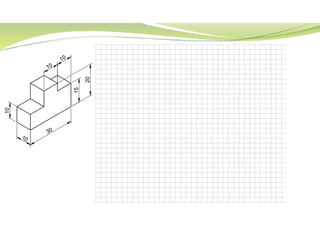

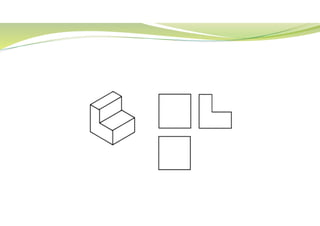

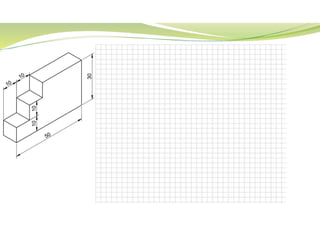

15. Exercícios

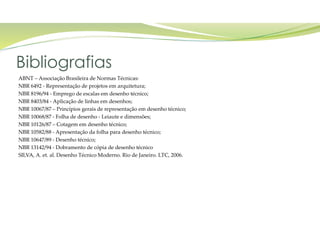

21. Bibliografias
ABNT – Associação Brasileira de Normas Técnicas:
NBR 6492 - Representação de projetos em arquitetura;
NBR 8196/94 - Emprego de escalas em desenho técnico;
NBR 8403/84 - Aplicação de linhas em desenhos;
NBR 10067/87 – Princípios gerais de representação em desenho técnico;
NBR 10068/87 - Folha de desenho - Leiaute e dimensões;
NBR 10126/87 – Cotagem em desenho técnico;
NBR 10582/88 - Apresentação da folha para desenho técnico;
NBR 10647/89 - Desenho técnico;
NBR 13142/94 - Dobramento de cópia de desenho técnico
SILVA, A. et. al. Desenho Técnico Moderno. Rio de Janeiro. LTC, 2006.
