Este documento apresenta um curso básico sobre IPv6, começando com uma introdução sobre a história da Internet e do desenvolvimento do protocolo IP. Explica como o rápido crescimento da Internet e a forma inicial de distribuição de endereços IPv4 levaram a problemas como o esgotamento de endereços e aumento da tabela de roteamento. Também mostra como soluções paliativas foram desenvolvidas para resolver esses problemas temporariamente e como isso motivou o desenvolvimento do IPv6.

1. CURSO IPv6 BÁSICO
Rodrigo Regis dos Santos
Antônio M. Moreiras
Eduardo Ascenço Reis
Ailton Soares da Rocha
Núcleo de Informação e Coordenação do ponto BR
São Paulo
2010

2. Núcleo de Informação e Coordenação do Ponto BR
Diretor Presidente
Demi Getschko
Diretor Administrativo
Ricardo Narchi
Diretor de Serviços
Frederico Neves
Diretor de Projetos Especiais e de Desenvolvimento
Milton Kaoru Kashowakura
Centro de Estudos e Pesquisas em Tecnologia de Redes e Operações – CEPTRO.br
Antônio Marcos Moreiras
Coordenação Executiva e Editorial: Antônio Marcos Moreiras
Autores / Design / Diagramação
Rodrigo Regis dos Santos
Antônio Marcos Moreiras
Eduardo Ascenço Reis
Ailton Soares da Rocha

3. Sobre o Projeto IPv6.br
O IPv6 é a nova geração do Protocolo Internet.
Ele já vem sendo utilizado há algum tempo. Mas agora sua implantação deve ser
acelerada. Ela é imprescindível para a continuidade do crescimento e da evolução da
Internet!
O objetivo do projeto IPv6.br do NIC.br é estimular a utilização do novo protocolo na
Internet e nas redes brasileiras. Para saber mais acesse o sítio Internet www.ipv6.br
ou entre em contato pelo e-mail ipv6@nic.br.
O CEPTRO.br- Centro de Estudos e Pesquisas em Tecnologia de Redes e Operações
do NIC.br – é responsável por projetos que visam melhorar a qualidade da Internet no
Brasil e disseminar seu uso, com especial atenção para seus aspectos técnicos e de
infraestrutura. Mais informações podem ser obtidas no sítio Internet www.ceptro.br.
Sobre os autores
Rodrigo Regis dos Santos é Bacharel em Ciência da Computação pela Universidade
Presbiteriana Mackenzie e atualmente está especializando-se em Gestão e
Infraestrutura de Telecomunicações pela mesma Universidade. Especialista em IPv6,
trabalha no NIC.br atuando como um dos responsáveis pelo projeto IPv6.br, que tem
por objetivo incentivar o uso do protocolo no país.
Antonio M. Moreiras é engenheiro eletricista e mestre em engenharia pela POLI/USP,
MBA pela UFRJ, além de ter estudado Governança da Internet na Diplo Foundation e
na SSIG 2010. Trabalha atualmente no NIC.br, onde está envolvido em projetos para o
desenvolvimento da Internet no Brasil, como a disseminação do IPv6, a
disponibilização da Hora Legal Brasileira via NTP, estudos da Web, ENUM, entre
outros.
Eduardo Ascenço Reis é especialista em redes IP, sistemas Unix e serviços Internet.
Como formação, possui Curso de Especialização em Redes de Computadores pelo
LARC/USP e Bacharelado em Ciências Biológicas pela USP. Sua atuação profissional
em TI ocorre desde 1995, com experiências nas empresas: Universidade de São Paulo
(USP), Ericsson Brazil, comDominio (IDC - AS16397), CTBC Multimídia (NSP, ISP -
AS27664). Atualmente atua como supervisor de projetos no Centro de Estudos e
Pesquisas em Tecnologia de Redes e Operações (CEPTRO.br) do Núcleo de
Informação e Coordenação do Ponto BR (NIC.br) e é um dos responsáveis pelo
PTTmetro (PTT.br).
Ailton Soares da Rocha é Analista de Projetos no NIC.br, onde está envolvido com
pesquisas e projetos relacionados à infraestrutura da Internet no país, com importante
atuação nos projetos IPv6.br e NTP.br. Engenheiro eletricista e de telecomunicações
graduado pelo INATEL, atuou por mais de 10 anos na coordenação da área de redes e
Internet da instituição.

4. Sobre a licença
• Para cada novo uso ou distribuição, você deve deixar claro para outros os termos da licença desta obra.
• No caso de criação de obras derivadas, os logotipos do CGI.br, NIC.br, IPv6.br e CEPTRO.br não devem ser utilizados.
• Na atribuição de autoria, essa obra deve ser citada da seguinte forma:
• Apostila “Curso IPv6 básico” do NIC.br, disponível no sítio http://curso.ipv6.br ou através do e-mail ipv6@nic.br.
• Qualquer uma destas condições podem ser renunciadas, desde que você obtenha permissão do autor.
Se necessário, o NIC.br pode ser consultado através do email ipv6@nic.br.
• Nada nesta licença prejudica ou restringe os direitos morais do autor.

5. 6

6. Introdução
Módulo 1 7
Neste módulo de introdução, iniciaremos conhecendo um pouco da história da Internet e
do desenvolvimento do protocolo IP.
Entenderemos quais os problemas causados pela forma adotada inicialmente para
distribuição dos endereços IP e pelo rápido crescimento da Internet, e quais as soluções adotadas
para resolver esses problemas. Seguindo este histórico, veremos como algumas dessas soluções
evoluíram até se chegar a definição da versão 6 do protocolo IP, o IPv6.
Também veremos neste módulo, através de dados estatísticos, a real necessidade da
implantação do IPv6 nas redes de computadores, confrontando dados sobre o ritmo de
crescimento da Internet e sobre a adoção e utilização do IPv6. Também serão discutidas as
consequências da não implantação do novo protocolo IP e da larga utilização de técnicas tidas
como paliativas, como por exemplo as NATs.

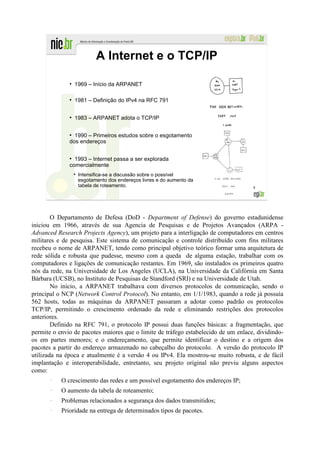

7. A Internet e o TCP/IP
●
1969 – Início da ARPANET
●
1981 – Definição do IPv4 na RFC 791
●
1983 – ARPANET adota o TCP/IP
●
1990 – Primeiros estudos sobre o esgotamento
dos endereços
●
1993 – Internet passa a ser explorada
comercialmente
Intensifica-se a discussão sobre o possível
esgotamento dos endereços livres e do aumento da
tabela de roteamento. 8
O Departamento de Defesa (DoD - Department of Defense) do governo estadunidense
iniciou em 1966, através de sua Agencia de Pesquisas e de Projetos Avançados (ARPA -
Advanced Research Projects Agency), um projeto para a interligação de computadores em centros
militares e de pesquisa. Este sistema de comunicação e controle distribuído com fins militares
recebeu o nome de ARPANET, tendo como principal objetivo teórico formar uma arquitetura de
rede sólida e robusta que pudesse, mesmo com a queda de alguma estação, trabalhar com os
computadores e ligações de comunicação restantes. Em 1969, são instalados os primeiros quatro
nós da rede, na Universidade de Los Angeles (UCLA), na Universidade da Califórnia em Santa
Bárbara (UCSB), no Instituto de Pesquisas de Standford (SRI) e na Universidade de Utah.
No início, a ARPANET trabalhava com diversos protocolos de comunicação, sendo o
principal o NCP (Network Control Protocol). No entanto, em 1/1/1983, quando a rede já possuía
562 hosts, todas as máquinas da ARPANET passaram a adotar como padrão os protocolos
TCP/IP, permitindo o crescimento ordenado da rede e eliminando restrições dos protocolos
anteriores.
Definido na RFC 791, o protocolo IP possui duas funções básicas: a fragmentação, que
permite o envio de pacotes maiores que o limite de tráfego estabelecido de um enlace, dividindo-
os em partes menores; e o endereçamento, que permite identificar o destino e a origem dos
pacotes a partir do endereço armazenado no cabeçalho do protocolo. A versão do protocolo IP
utilizada na época e atualmente é a versão 4 ou IPv4. Ela mostrou-se muito robusta, e de fácil
implantação e interoperabilidade, entretanto, seu projeto original não previu alguns aspectos
como:
–
O crescimento das redes e um possível esgotamento dos endereços IP;
–
O aumento da tabela de roteamento;
–
Problemas relacionados a segurança dos dados transmitidos;
–
Prioridade na entrega de determinados tipos de pacotes.

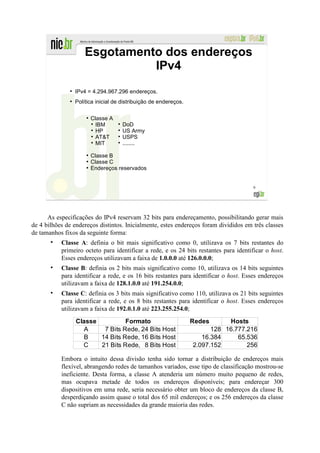

8. Esgotamento dos endereços
IPv4
●
IPv4 = 4.294.967.296 endereços.
●
Política inicial de distribuição de endereços.
●
Classe A
IBM DoD
HP US Army
AT&T USPS
MIT ........
●
Classe B
●
Classe C
●
Endereços reservados
9
As especificações do IPv4 reservam 32 bits para endereçamento, possibilitando gerar mais
de 4 bilhões de endereços distintos. Inicialmente, estes endereços foram divididos em três classes
de tamanhos fixos da seguinte forma:
Classe A: definia o bit mais significativo como 0, utilizava os 7 bits restantes do
primeiro octeto para identificar a rede, e os 24 bits restantes para identificar o host.
Esses endereços utilizavam a faixa de 1.0.0.0 até 126.0.0.0;
Classe B: definia os 2 bits mais significativo como 10, utilizava os 14 bits seguintes
para identificar a rede, e os 16 bits restantes para identificar o host. Esses endereços
utilizavam a faixa de 128.1.0.0 até 191.254.0.0;
Classe C: definia os 3 bits mais significativo como 110, utilizava os 21 bits seguintes
para identificar a rede, e os 8 bits restantes para identificar o host. Esses endereços
utilizavam a faixa de 192.0.1.0 até 223.255.254.0;
Classe Formato Redes Hosts
A 7 Bits Rede, 24 Bits Host 128 16.777.216
B 14 Bits Rede, 16 Bits Host 16.384 65.536
C 21 Bits Rede, 8 Bits Host 2.097.152 256
Embora o intuito dessa divisão tenha sido tornar a distribuição de endereços mais
flexível, abrangendo redes de tamanhos variados, esse tipo de classificação mostrou-se
ineficiente. Desta forma, a classe A atenderia um número muito pequeno de redes,
mas ocupava metade de todos os endereços disponíveis; para endereçar 300
dispositivos em uma rede, seria necessário obter um bloco de endereços da classe B,
desperdiçando assim quase o total dos 65 mil endereços; e os 256 endereços da classe
C não supriam as necessidades da grande maioria das redes.

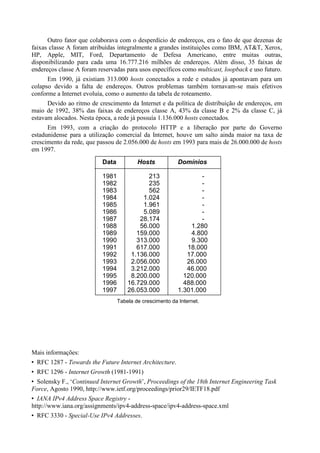

9. Outro fator que colaborava com o desperdício de endereços, era o fato de que dezenas de
faixas classe A foram atribuídas integralmente a grandes instituições como IBM, AT&T, Xerox,
HP, Apple, MIT, Ford, Departamento de Defesa Americano, entre muitas outras,
disponibilizando para cada uma 16.777.216 milhões de endereços. Além disso, 35 faixas de
endereços classe A foram reservadas para usos específicos como multicast, loopback e uso futuro.
Em 1990, já existiam 313.000 hosts conectados a rede e estudos já apontavam para um
colapso devido a falta de endereços. Outros problemas também tornavam-se mais efetivos
conforme a Internet evoluía, como o aumento da tabela de roteamento.
Devido ao ritmo de crescimento da Internet e da política de distribuição de endereços, em
maio de 1992, 38% das faixas de endereços classe A, 43% da classe B e 2% da classe C, já
estavam alocados. Nesta época, a rede já possuía 1.136.000 hosts conectados.
Em 1993, com a criação do protocolo HTTP e a liberação por parte do Governo
estadunidense para a utilização comercial da Internet, houve um salto ainda maior na taxa de
crescimento da rede, que passou de 2.056.000 de hosts em 1993 para mais de 26.000.000 de hosts
em 1997.
Data Hosts Domínios
1981 213 -
1982 235 -
1983 562 -
1984 1.024 -
1985 1.961 -
1986 5.089 -
1987 28.174 -
1988 56.000 1.280
1989 159.000 4.800
1990 313.000 9.300
1991 617.000 18.000
1992 1.136.000 17.000
1993 2.056.000 26.000
1994 3.212.000 46.000
1995 8.200.000 120.000
1996 16.729.000 488.000
1997 26.053.000 1.301.000
Tabela de crescimento da Internet.
Mais informações:
RFC 1287 - Towards the Future Internet Architecture.
RFC 1296 - Internet Growth (1981-1991)
Solensky F., ‘Continued Internet Growth’, Proceedings of the 18th Internet Engineering Task
Force, Agosto 1990, http://www.ietf.org/proceedings/prior29/IETF18.pdf
IANA IPv4 Address Space Registry -
http://www.iana.org/assignments/ipv4-address-space/ipv4-address-space.xml
RFC 3330 - Special-Use IPv4 Addresses.

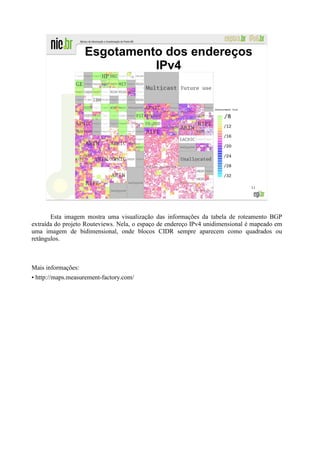

10. Esgotamento dos endereços
IPv4
11
Esta imagem mostra uma visualização das informações da tabela de roteamento BGP
extraída do projeto Routeviews. Nela, o espaço de endereço IPv4 unidimensional é mapeado em
uma imagem de bidimensional, onde blocos CIDR sempre aparecem como quadrados ou
retângulos.
Mais informações:
• http://maps.measurement-factory.com/

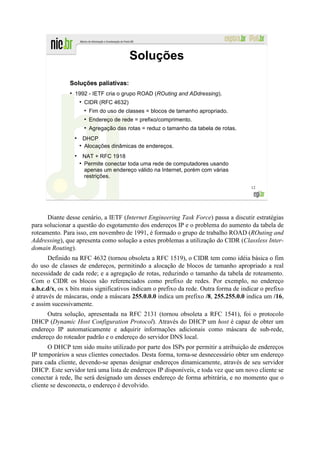

11. Soluções
Soluções paliativas:
●
1992 - IETF cria o grupo ROAD (ROuting and ADdressing).
●
CIDR (RFC 4632)
●
Fim do uso de classes = blocos de tamanho apropriado.
●
Endereço de rede = prefixo/comprimento.
●
Agregação das rotas = reduz o tamanho da tabela de rotas.
●
DHCP
●
Alocações dinâmicas de endereços.
●
NAT + RFC 1918
●
Permite conectar toda uma rede de computadores usando
apenas um endereço válido na Internet, porém com várias
restrições.
12
Diante desse cenário, a IETF (Internet Engineering Task Force) passa a discutir estratégias
para solucionar a questão do esgotamento dos endereços IP e o problema do aumento da tabela de
roteamento. Para isso, em novembro de 1991, é formado o grupo de trabalho ROAD (ROuting and
Addressing), que apresenta como solução a estes problemas a utilização do CIDR (Classless Inter-
domain Routing).
Definido na RFC 4632 (tornou obsoleta a RFC 1519), o CIDR tem como idéia básica o fim
do uso de classes de endereços, permitindo a alocação de blocos de tamanho apropriado a real
necessidade de cada rede; e a agregação de rotas, reduzindo o tamanho da tabela de roteamento.
Com o CIDR os blocos são referenciados como prefixo de redes. Por exemplo, no endereço
a.b.c.d/x, os x bits mais significativos indicam o prefixo da rede. Outra forma de indicar o prefixo
é através de máscaras, onde a máscara 255.0.0.0 indica um prefixo /8, 255.255.0.0 indica um /16,
e assim sucessivamente.
Outra solução, apresentada na RFC 2131 (tornou obsoleta a RFC 1541), foi o protocolo
DHCP (Dynamic Host Configuration Protocol). Através do DHCP um host é capaz de obter um
endereço IP automaticamente e adquirir informações adicionais como máscara de sub-rede,
endereço do roteador padrão e o endereço do servidor DNS local.
O DHCP tem sido muito utilizado por parte dos ISPs por permitir a atribuição de endereços
IP temporários a seus clientes conectados. Desta forma, torna-se desnecessário obter um endereço
para cada cliente, devendo-se apenas designar endereços dinamicamente, através de seu servidor
DHCP. Este servidor terá uma lista de endereços IP disponíveis, e toda vez que um novo cliente se
conectar à rede, lhe será designado um desses endereço de forma arbitrária, e no momento que o
cliente se desconecta, o endereço é devolvido.

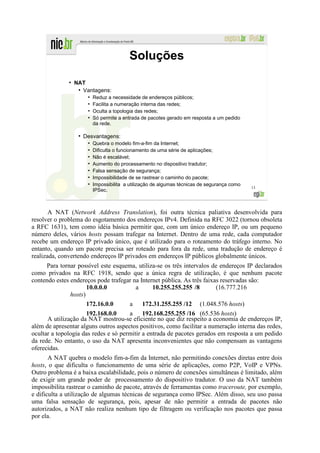

12. Soluções
●
NAT
●
Vantagens:
●
Reduz a necessidade de endereços públicos;
●
Facilita a numeração interna das redes;
●
Oculta a topologia das redes;
●
Só permite a entrada de pacotes gerado em resposta a um pedido
da rede.
●
Desvantagens:
●
Quebra o modelo fim-a-fim da Internet;
●
Dificulta o funcionamento de uma série de aplicações;
●
Não é escalável;
●
Aumento do processamento no dispositivo tradutor;
●
Falsa sensação de segurança;
●
Impossibilidade de se rastrear o caminho do pacote;
●
Impossibilita a utilização de algumas técnicas de segurança como
13
IPSec.
A NAT (Network Address Translation), foi outra técnica paliativa desenvolvida para
resolver o problema do esgotamento dos endereços IPv4. Definida na RFC 3022 (tornou obsoleta
a RFC 1631), tem como idéia básica permitir que, com um único endereço IP, ou um pequeno
número deles, vários hosts possam trafegar na Internet. Dentro de uma rede, cada computador
recebe um endereço IP privado único, que é utilizado para o roteamento do tráfego interno. No
entanto, quando um pacote precisa ser roteado para fora da rede, uma tradução de endereço é
realizada, convertendo endereços IP privados em endereços IP públicos globalmente únicos.
Para tornar possível este esquema, utiliza-se os três intervalos de endereços IP declarados
como privados na RFC 1918, sendo que a única regra de utilização, é que nenhum pacote
contendo estes endereços pode trafegar na Internet pública. As três faixas reservadas são:
10.0.0.0 a 10.255.255.255 /8 (16.777.216
hosts)
172.16.0.0 a 172.31.255.255 /12 (1.048.576 hosts)
192.168.0.0 a 192.168.255.255 /16 (65.536 hosts)
A utilização da NAT mostrou-se eficiente no que diz respeito a economia de endereços IP,
além de apresentar alguns outros aspectos positivos, como facilitar a numeração interna das redes,
ocultar a topologia das redes e só permitir a entrada de pacotes gerados em resposta a um pedido
da rede. No entanto, o uso da NAT apresenta inconvenientes que não compensam as vantagens
oferecidas.
A NAT quebra o modelo fim-a-fim da Internet, não permitindo conexões diretas entre dois
hosts, o que dificulta o funcionamento de uma série de aplicações, como P2P, VoIP e VPNs.
Outro problema é a baixa escalabilidade, pois o número de conexões simultâneas é limitado, além
de exigir um grande poder de processamento do dispositivo tradutor. O uso da NAT também
impossibilita rastrear o caminho de pacote, através de ferramentas como traceroute, por exemplo,
e dificulta a utilização de algumas técnicas de segurança como IPSec. Além disso, seu uso passa
uma falsa sensação de segurança, pois, apesar de não permitir a entrada de pacotes não
autorizados, a NAT não realiza nenhum tipo de filtragem ou verificação nos pacotes que passa
por ela.

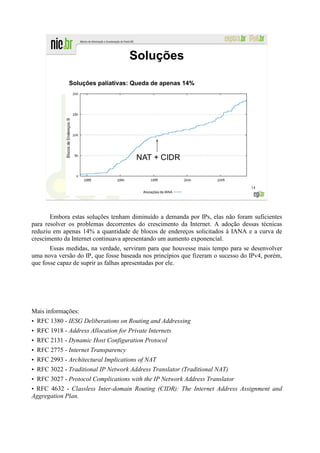

13. Soluções
Soluções paliativas: Queda de apenas 14%
14
Embora estas soluções tenham diminuído a demanda por IPs, elas não foram suficientes
para resolver os problemas decorrentes do crescimento da Internet. A adoção dessas técnicas
reduziu em apenas 14% a quantidade de blocos de endereços solicitados à IANA e a curva de
crescimento da Internet continuava apresentando um aumento exponencial.
Essas medidas, na verdade, serviram para que houvesse mais tempo para se desenvolver
uma nova versão do IP, que fosse baseada nos princípios que fizeram o sucesso do IPv4, porém,
que fosse capaz de suprir as falhas apresentadas por ele.
Mais informações:
• RFC 1380 - IESG Deliberations on Routing and Addressing
• RFC 1918 - Address Allocation for Private Internets
• RFC 2131 - Dynamic Host Configuration Protocol
• RFC 2775 - Internet Transparency
• RFC 2993 - Architectural Implications of NAT
• RFC 3022 - Traditional IP Network Address Translator (Traditional NAT)
• RFC 3027 - Protocol Complications with the IP Network Address Translator
• RFC 4632 - Classless Inter-domain Routing (CIDR): The Internet Address Assignment and
Aggregation Plan.

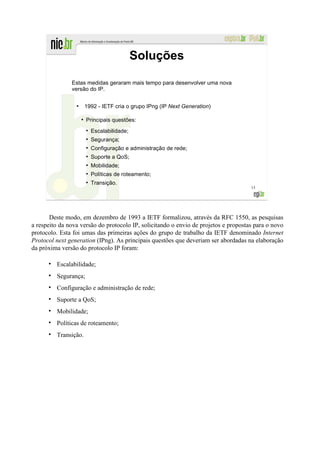

14. Soluções
Estas medidas geraram mais tempo para desenvolver uma nova
versão do IP.
●
1992 - IETF cria o grupo IPng (IP Next Generation)
●
Principais questões:
●
Escalabilidade;
●
Segurança;
●
Configuração e administração de rede;
●
Suporte a QoS;
●
Mobilidade;
●
Políticas de roteamento;
●
Transição.
15
Deste modo, em dezembro de 1993 a IETF formalizou, através da RFC 1550, as pesquisas
a respeito da nova versão do protocolo IP, solicitando o envio de projetos e propostas para o novo
protocolo. Esta foi umas das primeiras ações do grupo de trabalho da IETF denominado Internet
Protocol next generation (IPng). As principais questões que deveriam ser abordadas na elaboração
da próxima versão do protocolo IP foram:
Escalabilidade;
Segurança;
Configuração e administração de rede;
Suporte a QoS;
Mobilidade;
Políticas de roteamento;
Transição.

15. Soluções
Solução definitiva:
16
Diversos projetos começaram a estudar os efeitos do crescimento da Internet, sendo os
principais o CNAT, o IP Encaps, o Nimrod e o Simple CLNP. Destas propostas surgiram o TCP
and UDP with Bigger Addresses (TUBA), que foi uma evolução do Simple CLNP, e o IP Address
Encapsulation (IPAE), uma evolução do IP Encaps. Alguns meses depois foram apresentados os
projetos Paul’s Internet Protocol (PIP), o Simple Internet Protocol (SIP) e o TP/IX. Uma nova
versão do SIP, que englobava algumas funcionalidades do IPAE, foi apresentada pouco antes de
agregar-se ao PIP, resultando no Simple Internet Protocol Plus (SIPP). No mesmo período, o
TP/IX mudou seu nome para Common Architecture for the Internet (CATNIP).
Em janeiro de 1995, na RFC 1752 o IPng apresentou um resumo das avaliações das três
principais propostas:
–
CANTIP - foi concebido como um protocolo de convergência, para permitir a
qualquer protocolo da camada de transporte ser executado sobre qualquer protocolo de
camada de rede, criando um ambiente comum entre os protocolos da Internet, OSI e
Novell;
–
TUBA - sua proposta era de aumentar o espaço para endereçamento do IPv4 e torná-lo
mais hierárquico, buscando evitar a necessidade de se alterar os protocolos da camada
de transporte e aplicação. Pretendia uma migração simples e em longo prazo, baseada
na atualização dos host e servidores DNS, entretanto, sem a necessidade de
encapsulamento ou tradução de pacotes, ou mapeamento de endereços;
–
SIPP - concebido para ser uma etapa evolutiva do IPv4, sem mudanças radicais e
mantendo a interoperabilidade com a versão 4 do protocolo IP, fornecia uma
plataforma para novas funcionalidades da Internet, aumentava o espaço para
endereçamento de 32 bits para 64 bits, apresentava um nível maior de hierarquia e era
composto por um mecanismo que permitia “alargar o endereço” chamado cluster
addresses. Já possuía cabeçalhos de extensão e um campo flow para identificar o tipo
de fluxo de cada pacote.

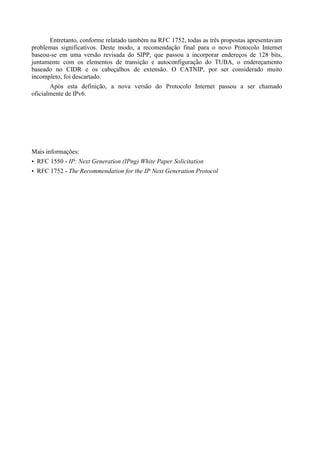

16. Entretanto, conforme relatado também na RFC 1752, todas as três propostas apresentavam
problemas significativos. Deste modo, a recomendação final para o novo Protocolo Internet
baseou-se em uma versão revisada do SIPP, que passou a incorporar endereços de 128 bits,
juntamente com os elementos de transição e autoconfiguração do TUBA, o endereçamento
baseado no CIDR e os cabeçalhos de extensão. O CATNIP, por ser considerado muito
incompleto, foi descartado.
Após esta definição, a nova versão do Protocolo Internet passou a ser chamado
oficialmente de IPv6.
Mais informações:
• RFC 1550 - IP: Next Generation (IPng) White Paper Solicitation
• RFC 1752 - The Recommendation for the IP Next Generation Protocol

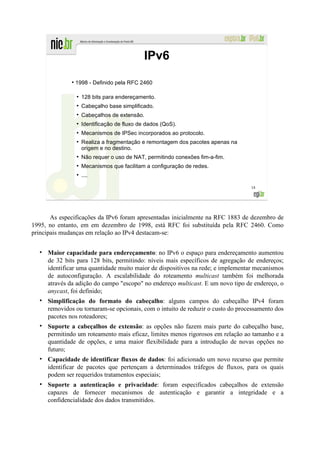

17. IPv6
●
1998 - Definido pela RFC 2460
●
128 bits para endereçamento.
●
Cabeçalho base simplificado.
●
Cabeçalhos de extensão.
●
Identificação de fluxo de dados (QoS).
●
Mecanismos de IPSec incorporados ao protocolo.
●
Realiza a fragmentação e remontagem dos pacotes apenas na
origem e no destino.
●
Não requer o uso de NAT, permitindo conexões fim-a-fim.
●
Mecanismos que facilitam a configuração de redes.
●
....
18
As especificações da IPv6 foram apresentadas inicialmente na RFC 1883 de dezembro de
1995, no entanto, em em dezembro de 1998, está RFC foi substituída pela RFC 2460. Como
principais mudanças em relação ao IPv4 destacam-se:
Maior capacidade para endereçamento: no IPv6 o espaço para endereçamento aumentou
de 32 bits para 128 bits, permitindo: níveis mais específicos de agregação de endereços;
identificar uma quantidade muito maior de dispositivos na rede; e implementar mecanismos
de autoconfiguração. A escalabilidade do roteamento multicast também foi melhorada
através da adição do campo "escopo" no endereço multicast. E um novo tipo de endereço, o
anycast, foi definido;
Simplificação do formato do cabeçalho: alguns campos do cabeçalho IPv4 foram
removidos ou tornaram-se opcionais, com o intuito de reduzir o custo do processamento dos
pacotes nos roteadores;
Suporte a cabeçalhos de extensão: as opções não fazem mais parte do cabeçalho base,
permitindo um roteamento mais eficaz, limites menos rigorosos em relação ao tamanho e a
quantidade de opções, e uma maior flexibilidade para a introdução de novas opções no
futuro;
Capacidade de identificar fluxos de dados: foi adicionado um novo recurso que permite
identificar de pacotes que pertençam a determinados tráfegos de fluxos, para os quais
podem ser requeridos tratamentos especiais;
Suporte a autenticação e privacidade: foram especificados cabeçalhos de extensão
capazes de fornecer mecanismos de autenticação e garantir a integridade e a
confidencialidade dos dados transmitidos.

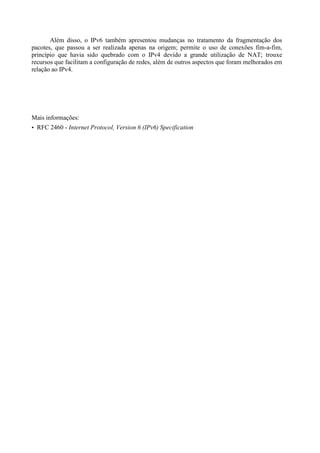

18. Além disso, o IPv6 também apresentou mudanças no tratamento da fragmentação dos
pacotes, que passou a ser realizada apenas na origem; permite o uso de conexões fim-a-fim,
princípio que havia sido quebrado com o IPv4 devido a grande utilização de NAT; trouxe
recursos que facilitam a configuração de redes, além de outros aspectos que foram melhorados em
relação ao IPv4.
Mais informações:
• RFC 2460 - Internet Protocol, Version 6 (IPv6) Specification

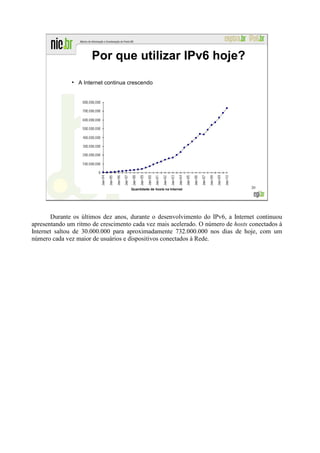

19. Por que utilizar IPv6 hoje?
●
A Internet continua crescendo
Quantidade de hosts na Internet 20
Durante os últimos dez anos, durante o desenvolvimento do IPv6, a Internet continuou
apresentando um ritmo de crescimento cada vez mais acelerado. O número de hosts conectados à
Internet saltou de 30.000.000 para aproximadamente 732.000.000 nos dias de hoje, com um
número cada vez maior de usuários e dispositivos conectados à Rede.

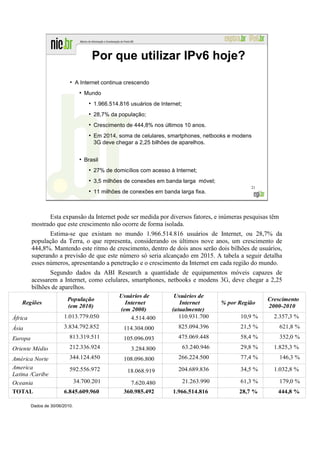

20. Por que utilizar IPv6 hoje?
●
A Internet continua crescendo
●
Mundo
●
1.966.514.816 usuários de Internet;
●
28,7% da população;
●
Crescimento de 444,8% nos últimos 10 anos.
●
Em 2014, soma de celulares, smartphones, netbooks e modens
3G deve chegar a 2,25 bilhões de aparelhos.
●
Brasil
●
27% de domicílios com acesso à Internet;
●
3,5 milhões de conexões em banda larga móvel;
21
●
11 milhões de conexões em banda larga fixa.
Esta expansão da Internet pode ser medida por diversos fatores, e inúmeras pesquisas têm
mostrado que este crescimento não ocorre de forma isolada.
Estima-se que existam no mundo 1.966.514.816 usuários de Internet, ou 28,7% da
população da Terra, o que representa, considerando os últimos nove anos, um crescimento de
444,8%. Mantendo este ritmo de crescimento, dentro de dois anos serão dois bilhões de usuários,
superando a previsão de que este número só seria alcançado em 2015. A tabela a seguir detalha
esses números, apresentando a penetração e o crescimento da Internet em cada região do mundo.
Segundo dados da ABI Research a quantidade de equipamentos móveis capazes de
acessarem a Internet, como celulares, smartphones, netbooks e modens 3G, deve chegar a 2,25
bilhões de aparelhos.
Usuários de Usuários de
População Crescimento
Regiões Internet Internet % por Região
(em 2010) 2000-2010
(em 2000) (atualmente)
África 1.013.779.050 4.514.400 110.931.700 10,9 % 2.357,3 %
Ásia 3.834.792.852 114.304.000 825.094.396 21,5 % 621,8 %
Europa 813.319.511 105.096.093 475.069.448 58,4 % 352,0 %
Oriente Médio 212.336.924 3.284.800 63.240.946 29,8 % 1.825,3 %
América Norte 344.124.450 108.096.800 266.224.500 77,4 % 146,3 %
America 592.556.972 204.689.836 34,5 % 1.032,8 %
18.068.919
Latina /Caribe
Oceania 34.700.201 7.620.480 21.263.990 61,3 % 179,0 %
TOTAL 6.845.609.960 360.985.492 1.966.514.816 28,7 % 444,8 %
Dados de 30/06/2010.

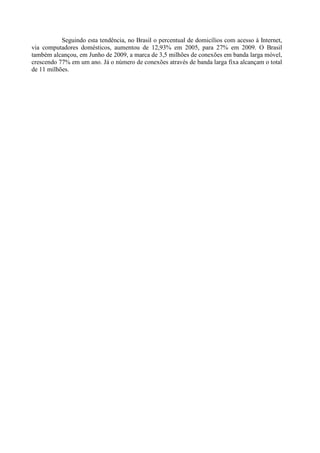

21. Seguindo esta tendência, no Brasil o percentual de domicílios com acesso à Internet,
via computadores domésticos, aumentou de 12,93% em 2005, para 27% em 2009. O Brasil
também alcançou, em Junho de 2009, a marca de 3,5 milhões de conexões em banda larga móvel,
crescendo 77% em um ano. Já o número de conexões através de banda larga fixa alcançam o total
de 11 milhões.

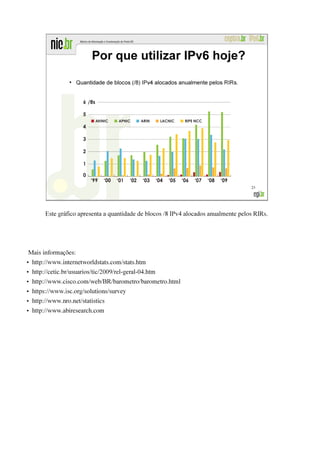

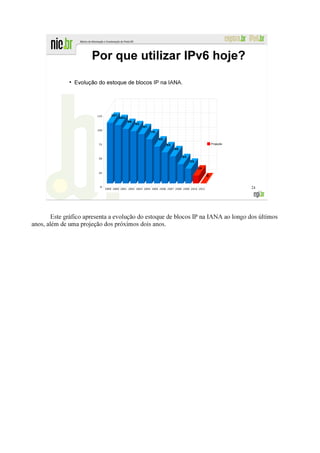

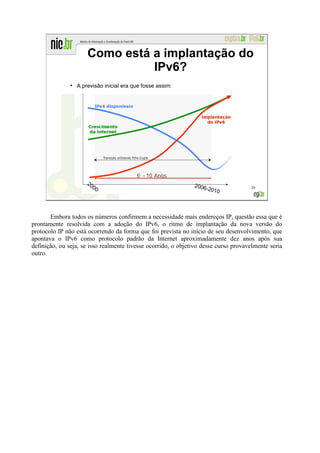

25. Como está a implantação do
IPv6?
●
A previsão inicial era que fosse assim:
26
Embora todos os números confirmem a necessidade mais endereços IP, questão essa que é
prontamente resolvida com a adoção do IPv6, o ritmo de implantação da nova versão do
protocolo IP não está ocorrendo da forma que foi prevista no início de seu desenvolvimento, que
apontava o IPv6 como protocolo padrão da Internet aproximadamente dez anos após sua
definição, ou seja, se isso realmente tivesse ocorrido, o objetivo desse curso provavelmente seria
outro.

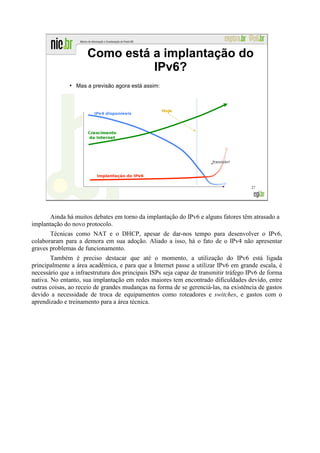

26. Como está a implantação do
IPv6?
●
Mas a previsão agora está assim:
27
Ainda há muitos debates em torno da implantação do IPv6 e alguns fatores têm atrasado a
implantação do novo protocolo.
Técnicas como NAT e o DHCP, apesar de dar-nos tempo para desenvolver o IPv6,
colaboraram para a demora em sua adoção. Aliado a isso, há o fato de o IPv4 não apresentar
graves problemas de funcionamento.
Também é preciso destacar que até o momento, a utilização do IPv6 está ligada
principalmente a área acadêmica, e para que a Internet passe a utilizar IPv6 em grande escala, é
necessário que a infraestrutura dos principais ISPs seja capaz de transmitir tráfego IPv6 de forma
nativa. No entanto, sua implantação em redes maiores tem encontrado dificuldades devido, entre
outras coisas, ao receio de grandes mudanças na forma de se gerenciá-las, na existência de gastos
devido a necessidade de troca de equipamentos como roteadores e switches, e gastos com o
aprendizado e treinamento para a área técnica.

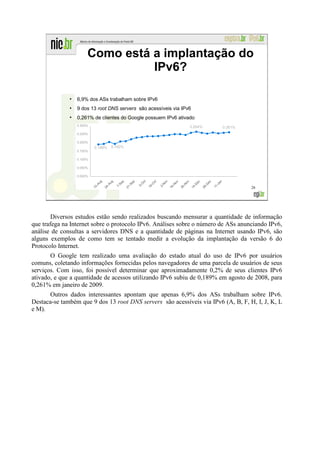

27. Como está a implantação do
IPv6?
●
6,9% dos ASs trabalham sobre IPv6
●
9 dos 13 root DNS servers são acessíveis via IPv6
●
0,261% de clientes do Google possuem IPv6 ativado
28
Diversos estudos estão sendo realizados buscando mensurar a quantidade de informação
que trafega na Internet sobre o protocolo IPv6. Análises sobre o número de ASs anunciando IPv6,
análise de consultas a servidores DNS e a quantidade de páginas na Internet usando IPv6, são
alguns exemplos de como tem se tentado medir a evolução da implantação da versão 6 do
Protocolo Internet.
O Google tem realizado uma avaliação do estado atual do uso de IPv6 por usuários
comuns, coletando informações fornecidas pelos navegadores de uma parcela de usuários de seus
serviços. Com isso, foi possível determinar que aproximadamente 0,2% de seus clientes IPv6
ativado, e que a quantidade de acessos utilizando IPv6 subiu de 0,189% em agosto de 2008, para
0,261% em janeiro de 2009.
Outros dados interessantes apontam que apenas 6,9% dos ASs trabalham sobre IPv6.
Destaca-se também que 9 dos 13 root DNS servers são acessíveis via IPv6 (A, B, F, H, I, J, K, L
e M).

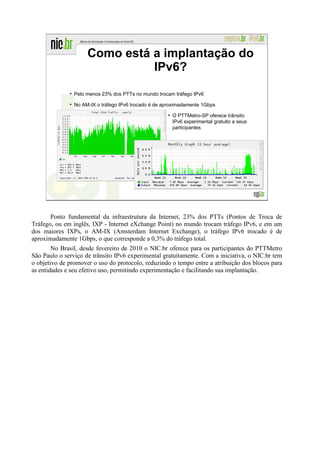

28. Como está a implantação do
IPv6?
Pelo menos 23% dos PTTs no mundo trocam tráfego IPv6
No AM-IX o tráfego IPv6 trocado é de aproximadamente 1Gbps
O PTTMetro-SP oferece trânsito
IPv6 experimental gratuito a seus
participantes
29
Ponto fundamental da infraestrutura da Internet, 23% dos PTTs (Pontos de Troca de
Tráfego, ou em inglês, IXP - Internet eXchange Point) no mundo trocam tráfego IPv6, e em um
dos maiores IXPs, o AM-IX (Amsterdam Internet Exchange), o tráfego IPv6 trocado é de
aproximadamente 1Gbps, o que corresponde a 0,3% do tráfego total.
No Brasil, desde fevereiro de 2010 o NIC.br oferece para os participantes do PTTMetro
São Paulo o serviço de trânsito IPv6 experimental gratuitamente. Com a iniciativa, o NIC.br tem
o objetivo de promover o uso do protocolo, reduzindo o tempo entre a atribuição dos blocos para
as entidades e seu efetivo uso, permitindo experimentação e facilitando sua implantação.

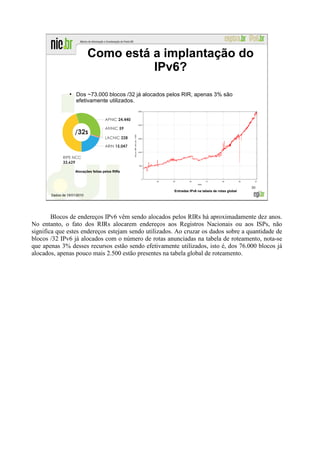

29. Como está a implantação do
IPv6?
●
Dos ~73.000 blocos /32 já alocados pelos RIR, apenas 3% são
efetivamente utilizados.
Alocações feitas pelos RIRs
30
Entradas IPv6 na tabela de rotas global
Dados de 15/01/2010
Blocos de endereços IPv6 vêm sendo alocados pelos RIRs há aproximadamente dez anos.
No entanto, o fato dos RIRs alocarem endereços aos Registros Nacionais ou aos ISPs, não
significa que estes endereços estejam sendo utilizados. Ao cruzar os dados sobre a quantidade de
blocos /32 IPv6 já alocados com o número de rotas anunciadas na tabela de roteamento, nota-se
que apenas 3% desses recursos estão sendo efetivamente utilizados, isto é, dos 76.000 blocos já
alocados, apenas pouco mais 2.500 estão presentes na tabela global de roteamento.

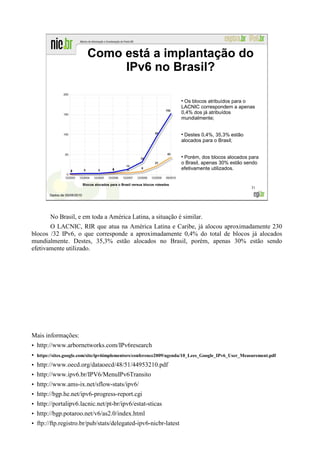

30. Como está a implantação do
IPv6 no Brasil?
Os blocos atribuídos para o
LACNIC correspondem a apenas
0,4% dos já atribuídos
mundialmente;
Destes 0,4%, 35,3% estão
alocados para o Brasil;
Porém, dos blocos alocados para
o Brasil, apenas 30% estão sendo
efetivamente utilizados.
Blocos alocados para o Brasil versus blocos roteados
31
Dados de 05/08/2010
No Brasil, e em toda a América Latina, a situação é similar.
O LACNIC, RIR que atua na América Latina e Caribe, já alocou aproximadamente 230
blocos /32 IPv6, o que corresponde a aproximadamente 0,4% do total de blocos já alocados
mundialmente. Destes, 35,3% estão alocados no Brasil, porém, apenas 30% estão sendo
efetivamente utilizado.
Mais informações:
• http://www.arbornetworks.com/IPv6research
• https://sites.google.com/site/ipv6implementors/conference2009/agenda/10_Lees_Google_IPv6_User_Measurement.pdf
• http://www.oecd.org/dataoecd/48/51/44953210.pdf
• http://www.ipv6.br/IPV6/MenuIPv6Transito
• http://www.ams-ix.net/sflow-stats/ipv6/
• http://bgp.he.net/ipv6-progress-report.cgi
• http://portalipv6.lacnic.net/pt-br/ipv6/estat-sticas
• http://bgp.potaroo.net/v6/as2.0/index.html
• ftp://ftp.registro.br/pub/stats/delegated-ipv6-nicbr-latest

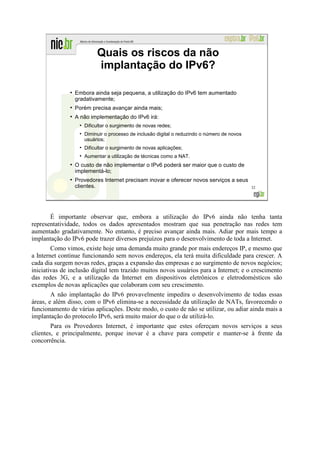

31. Quais os riscos da não
implantação do IPv6?
●
Embora ainda seja pequena, a utilização do IPv6 tem aumentado
gradativamente;
●
Porém precisa avançar ainda mais;
●
A não implementação do IPv6 irá:
●
Dificultar o surgimento de novas redes;
●
Diminuir o processo de inclusão digital o reduzindo o número de novos
usuários;
●
Dificultar o surgimento de novas aplicações;
●
Aumentar a utilização de técnicas como a NAT.
●
O custo de não implementar o IPv6 poderá ser maior que o custo de
implementá-lo;
●
Provedores Internet precisam inovar e oferecer novos serviços a seus
clientes. 32
É importante observar que, embora a utilização do IPv6 ainda não tenha tanta
representatividade, todos os dados apresentados mostram que sua penetração nas redes tem
aumentado gradativamente. No entanto, é preciso avançar ainda mais. Adiar por mais tempo a
implantação do IPv6 pode trazer diversos prejuízos para o desenvolvimento de toda a Internet.
Como vimos, existe hoje uma demanda muito grande por mais endereços IP, e mesmo que
a Internet continue funcionando sem novos endereços, ela terá muita dificuldade para crescer. A
cada dia surgem novas redes, graças a expansão das empresas e ao surgimento de novos negócios;
iniciativas de inclusão digital tem trazido muitos novos usuários para a Internet; e o crescimento
das redes 3G, e a utilização da Internet em dispositivos eletrônicos e eletrodomésticos são
exemplos de novas aplicações que colaboram com seu crescimento.
A não implantação do IPv6 provavelmente impedira o desenvolvimento de todas essas
áreas, e além disso, com o IPv6 elimina-se a necessidade da utilização de NATs, favorecendo o
funcionamento de várias aplicações. Deste modo, o custo de não se utilizar, ou adiar ainda mais a
implantação do protocolo IPv6, será muito maior do que o de utilizá-lo.
Para os Provedores Internet, é importante que estes ofereçam novos serviços a seus
clientes, e principalmente, porque inovar é a chave para competir e manter-se à frente da
concorrência.

32. 33

33. Cabeçalho IPv6
Módulo 2 34
A partir desse ponto, iniciaremos o estudo das principais características do IPv6,
começando pela análise das mudanças ocorridas na estrutura de seu cabeçalho, apresentando as
diferenças entre os cabeçalhos IPv4 e IPv6, e de que forma essas mudanças aprimoraram o
funcionamento do protocolo. Também será detalhado o funcionamento dos cabeçalhos de
extensão, mostrando porque sua utilização pode melhorar o desempenho dos roteadores.

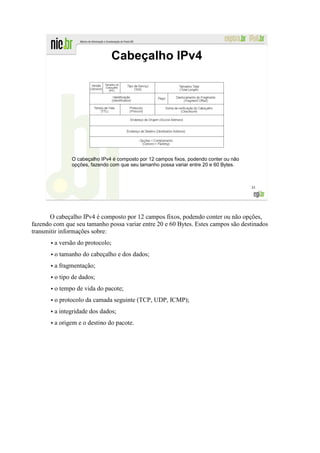

34. Cabeçalho IPv4
O cabeçalho IPv4 é composto por 12 campos fixos, podendo conter ou não
opções, fazendo com que seu tamanho possa variar entre 20 e 60 Bytes.
35
O cabeçalho IPv4 é composto por 12 campos fixos, podendo conter ou não opções,
fazendo com que seu tamanho possa variar entre 20 e 60 Bytes. Estes campos são destinados
transmitir informações sobre:
• a versão do protocolo;
• o tamanho do cabeçalho e dos dados;
• a fragmentação;
• o tipo de dados;
• o tempo de vida do pacote;
• o protocolo da camada seguinte (TCP, UDP, ICMP);
• a integridade dos dados;
• a origem e o destino do pacote.

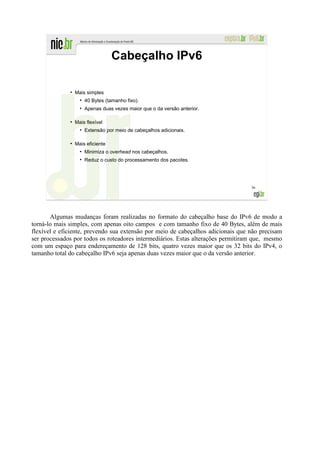

35. Cabeçalho IPv6
●
Mais simples
●
40 Bytes (tamanho fixo).
●
Apenas duas vezes maior que o da versão anterior.
●
Mais flexível
●
Extensão por meio de cabeçalhos adicionais.
●
Mais eficiente
●
Minimiza o overhead nos cabeçalhos.
●
Reduz o custo do processamento dos pacotes.
36
Algumas mudanças foram realizadas no formato do cabeçalho base do IPv6 de modo a
torná-lo mais simples, com apenas oito campos e com tamanho fixo de 40 Bytes, além de mais
flexível e eficiente, prevendo sua extensão por meio de cabeçalhos adicionais que não precisam
ser processados por todos os roteadores intermediários. Estas alterações permitiram que, mesmo
com um espaço para endereçamento de 128 bits, quatro vezes maior que os 32 bits do IPv4, o
tamanho total do cabeçalho IPv6 seja apenas duas vezes maior que o da versão anterior.

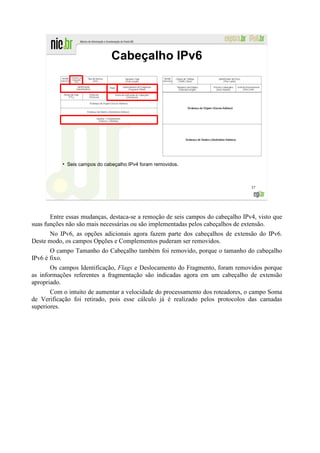

36. Cabeçalho IPv6
●
Seis campos do cabeçalho IPv4 foram removidos.
37
Entre essas mudanças, destaca-se a remoção de seis campos do cabeçalho IPv4, visto que
suas funções não são mais necessárias ou são implementadas pelos cabeçalhos de extensão.
No IPv6, as opções adicionais agora fazem parte dos cabeçalhos de extensão do IPv6.
Deste modo, os campos Opções e Complementos puderam ser removidos.
O campo Tamanho do Cabeçalho também foi removido, porque o tamanho do cabeçalho
IPv6 é fixo.
Os campos Identificação, Flags e Deslocamento do Fragmento, foram removidos porque
as informações referentes a fragmentação são indicadas agora em um cabeçalho de extensão
apropriado.
Com o intuito de aumentar a velocidade do processamento dos roteadores, o campo Soma
de Verificação foi retirado, pois esse cálculo já é realizado pelos protocolos das camadas
superiores.

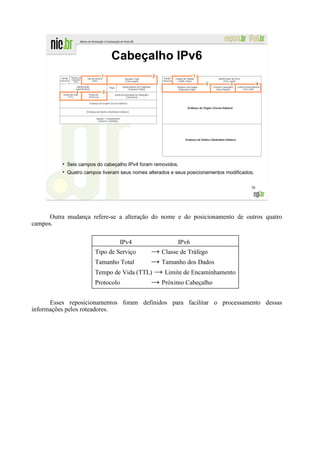

37. Cabeçalho IPv6
1 2 1
2 3 4
4 3
●
Seis campos do cabeçalho IPv4 foram removidos.
●
Quatro campos tiveram seus nomes alterados e seus posicionamentos modificados.
38
Outra mudança refere-se a alteração do nome e do posicionamento de outros quatro
campos.
IPv4 IPv6
Tipo de Serviço → Classe de Tráfego
Tamanho Total → Tamanho dos Dados
Tempo de Vida (TTL) → Limite de Encaminhamento
Protocolo → Próximo Cabeçalho
Esses reposicionamentos foram definidos para facilitar o processamento dessas
informações pelos roteadores.

38. Cabeçalho IPv6
●
Seis campos do cabeçalho IPv4 foram removidos.
●
Quatro campos tiveram seus nomes alterados e seus posicionamentos modificados.
●
O campo Identificador de Fluxo foi acrescentado.
39
Também foi adicionado um novo campo, o Identificador de Fluxo, acrescentado um
mecanismo extra de suporte a QoS ao protocolo IP. Mais detalhes sobre este campo e de como o
protocolo IPv6 trata a questão do QoS serão apresentados nos próximos módulos deste curso.

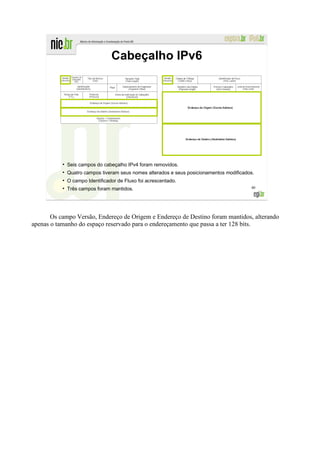

39. Cabeçalho IPv6
●
Seis campos do cabeçalho IPv4 foram removidos.
●
Quatro campos tiveram seus nomes alterados e seus posicionamentos modificados.
●
O campo Identificador de Fluxo foi acrescentado.
●
Três campos foram mantidos. 40
Os campo Versão, Endereço de Origem e Endereço de Destino foram mantidos, alterando
apenas o tamanho do espaço reservado para o endereçamento que passa a ter 128 bits.

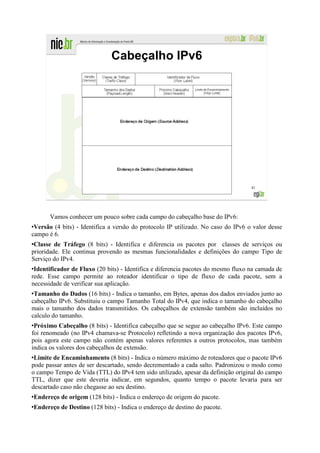

40. Cabeçalho IPv6
41
Vamos conhecer um pouco sobre cada campo do cabeçalho base do IPv6:
Versão (4 bits) - Identifica a versão do protocolo IP utilizado. No caso do IPv6 o valor desse
campo é 6.
Classe de Tráfego (8 bits) - Identifica e diferencia os pacotes por classes de serviços ou
prioridade. Ele continua provendo as mesmas funcionalidades e definições do campo Tipo de
Serviço do IPv4.
Identificador de Fluxo (20 bits) - Identifica e diferencia pacotes do mesmo fluxo na camada de
rede. Esse campo permite ao roteador identificar o tipo de fluxo de cada pacote, sem a
necessidade de verificar sua aplicação.
Tamanho do Dados (16 bits) - Indica o tamanho, em Bytes, apenas dos dados enviados junto ao
cabeçalho IPv6. Substituiu o campo Tamanho Total do IPv4, que indica o tamanho do cabeçalho
mais o tamanho dos dados transmitidos. Os cabeçalhos de extensão também são incluídos no
calculo do tamanho.
Próximo Cabeçalho (8 bits) - Identifica cabeçalho que se segue ao cabeçalho IPv6. Este campo
foi renomeado (no IPv4 chamava-se Protocolo) refletindo a nova organização dos pacotes IPv6,
pois agora este campo não contém apenas valores referentes a outros protocolos, mas também
indica os valores dos cabeçalhos de extensão.
Limite de Encaminhamento (8 bits) - Indica o número máximo de roteadores que o pacote IPv6
pode passar antes de ser descartado, sendo decrementado a cada salto. Padronizou o modo como
o campo Tempo de Vida (TTL) do IPv4 tem sido utilizado, apesar da definição original do campo
TTL, dizer que este deveria indicar, em segundos, quanto tempo o pacote levaria para ser
descartado caso não chegasse ao seu destino.
Endereço de origem (128 bits) - Indica o endereço de origem do pacote.
Endereço de Destino (128 bits) - Indica o endereço de destino do pacote.

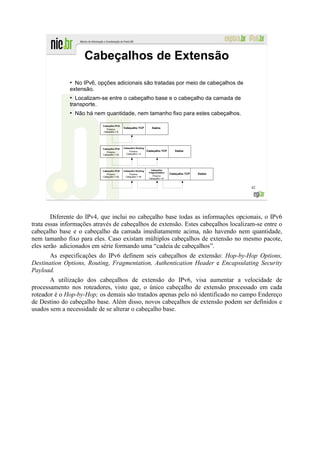

41. Cabeçalhos de Extensão
●
No IPv6, opções adicionais são tratadas por meio de cabeçalhos de
extensão.
●
Localizam-se entre o cabeçalho base e o cabeçalho da camada de
transporte.
●
Não há nem quantidade, nem tamanho fixo para estes cabeçalhos.
Cabeçalho IPv6
Próximo
Cabeçalho TCP Dados
Cabeçalho = 6
Cabeçalho IPv6 Cabeçalho Routing
Próximo Próximo Cabeçalho TCP Dados
Cabeçalho = 43 Cabeçalho = 6
Cabeçalho IPv6 Cabeçalho Routing Cabeçalho
Fragmentation
Próximo Próximo Cabeçalho TCP Dados
Cabeçalho = 43 Cabeçalho = 44 Próximo
Cabeçalho = 6
42
Diferente do IPv4, que inclui no cabeçalho base todas as informações opcionais, o IPv6
trata essas informações através de cabeçalhos de extensão. Estes cabeçalhos localizam-se entre o
cabeçalho base e o cabeçalho da camada imediatamente acima, não havendo nem quantidade,
nem tamanho fixo para eles. Caso existam múltiplos cabeçalhos de extensão no mesmo pacote,
eles serão adicionados em série formando uma “cadeia de cabeçalhos”.
As especificações do IPv6 definem seis cabeçalhos de extensão: Hop-by-Hop Options,
Destination Options, Routing, Fragmentation, Authentication Header e Encapsulating Security
Payload.
A utilização dos cabeçalhos de extensão do IPv6, visa aumentar a velocidade de
processamento nos roteadores, visto que, o único cabeçalho de extensão processado em cada
roteador é o Hop-by-Hop; os demais são tratados apenas pelo nó identificado no campo Endereço
de Destino do cabeçalho base. Além disso, novos cabeçalhos de extensão podem ser definidos e
usados sem a necessidade de se alterar o cabeçalho base.

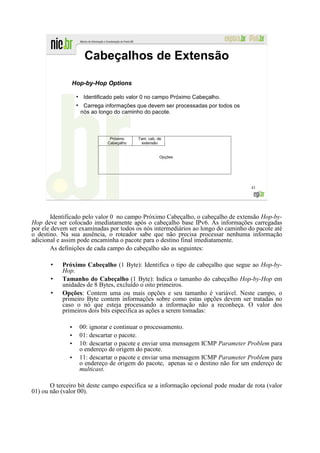

42. Cabeçalhos de Extensão
Hop-by-Hop Options
●
Identificado pelo valor 0 no campo Próximo Cabeçalho.
●
Carrega informações que devem ser processadas por todos os
nós ao longo do caminho do pacote.
Próximo Tam. cab. de
Cabeçalho extensão
Opções
43
Identificado pelo valor 0 no campo Próximo Cabeçalho, o cabeçalho de extensão Hop-by-
Hop deve ser colocado imediatamente após o cabeçalho base IPv6. As informações carregadas
por ele devem ser examinadas por todos os nós intermediários ao longo do caminho do pacote até
o destino. Na sua ausência, o roteador sabe que não precisa processar nenhuma informação
adicional e assim pode encaminha o pacote para o destino final imediatamente.
As definições de cada campo do cabeçalho são as seguintes:
Próximo Cabeçalho (1 Byte): Identifica o tipo de cabeçalho que segue ao Hop-by-
Hop.
Tamanho do Cabeçalho (1 Byte): Indica o tamanho do cabeçalho Hop-by-Hop em
unidades de 8 Bytes, excluído o oito primeiros.
Opções: Contem uma ou mais opções e seu tamanho é variável. Neste campo, o
primeiro Byte contem informações sobre como estas opções devem ser tratadas no
caso o nó que esteja processando a informação não a reconheça. O valor dos
primeiros dois bits especifica as ações a serem tomadas:
• 00: ignorar e continuar o processamento.
• 01: descartar o pacote.
• 10: descartar o pacote e enviar uma mensagem ICMP Parameter Problem para
o endereço de origem do pacote.
• 11: descartar o pacote e enviar uma mensagem ICMP Parameter Problem para
o endereço de origem do pacote, apenas se o destino não for um endereço de
multicast.
O terceiro bit deste campo especifica se a informação opcional pode mudar de rota (valor
01) ou não (valor 00).

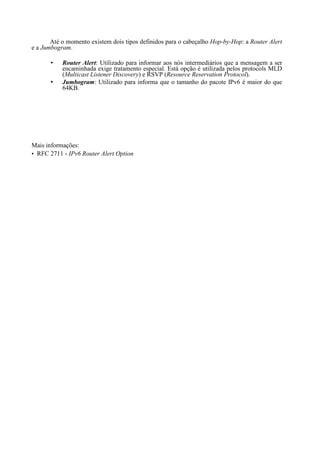

43. Até o momento existem dois tipos definidos para o cabeçalho Hop-by-Hop: a Router Alert
e a Jumbogram.
Router Alert: Utilizado para informar aos nós intermediários que a mensagem a ser
encaminhada exige tratamento especial. Está opção é utilizada pelos protocols MLD
(Multicast Listener Discovery) e RSVP (Resource Reservation Protocol).
Jumbogram: Utilizado para informa que o tamanho do pacote IPv6 é maior do que
64KB.
Mais informações:
• RFC 2711 - IPv6 Router Alert Option

44. Cabeçalhos de Extensão
Destination Options
●
Identificado pelo valor 60 no campo Próximo Cabeçalho.
●
Carrega informações que devem ser processadas pelo nó de
destino do pacote.
Próximo Tam. cab. de
Cabeçalho extensão
Opções
45
Identificado pelo valor 60 no campo Próximo Cabeçalho, o cabeçalho de extensão
Destination Options carrega informações que devem ser processadas pelo nó de destino do
pacote, indicado no campo Endereço de Destino do cabeçalho base. A definição de seus campos é
igual as do cabeçalho Hop-by-Hop.
Este cabeçalho é utilizado no suporte a mobilidade do IPv6 através da opção Home
Address, que contem o Endereço de Origem do Nó Móvel quando este está em transito.

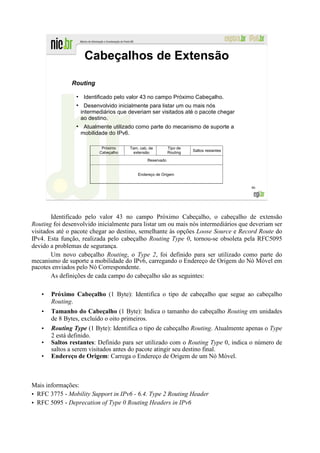

45. Cabeçalhos de Extensão
Routing
●
Identificado pelo valor 43 no campo Próximo Cabeçalho.
●
Desenvolvido inicialmente para listar um ou mais nós
intermediários que deveriam ser visitados até o pacote chegar
ao destino.
●
Atualmente utilizado como parte do mecanismo de suporte a
mobilidade do IPv6.
Próximo Tam. cab. de Tipo de
Cabeçalho extensão Routing Saltos restantes
Reservado
Endereço de Origem
46
Identificado pelo valor 43 no campo Próximo Cabeçalho, o cabeçalho de extensão
Routing foi desenvolvido inicialmente para listar um ou mais nós intermediários que deveriam ser
visitados até o pacote chegar ao destino, semelhante às opções Loose Source e Record Route do
IPv4. Esta função, realizada pelo cabeçalho Routing Type 0, tornou-se obsoleta pela RFC5095
devido a problemas de segurança.
Um novo cabeçalho Routing, o Type 2, foi definido para ser utilizado como parte do
mecanismo de suporte a mobilidade do IPv6, carregando o Endereço de Origem do Nó Móvel em
pacotes enviados pelo Nó Correspondente.
As definições de cada campo do cabeçalho são as seguintes:
• Próximo Cabeçalho (1 Byte): Identifica o tipo de cabeçalho que segue ao cabeçalho
Routing.
• Tamanho do Cabeçalho (1 Byte): Indica o tamanho do cabeçalho Routing em unidades
de 8 Bytes, excluído o oito primeiros.
• Routing Type (1 Byte): Identifica o tipo de cabeçalho Routing. Atualmente apenas o Type
2 está definido.
• Saltos restantes: Definido para ser utilizado com o Routing Type 0, indica o número de
saltos a serem visitados antes do pacote atingir seu destino final.
• Endereço de Origem: Carrega o Endereço de Origem de um Nó Móvel.
Mais informações:
• RFC 3775 - Mobility Support in IPv6 - 6.4. Type 2 Routing Header
• RFC 5095 - Deprecation of Type 0 Routing Headers in IPv6

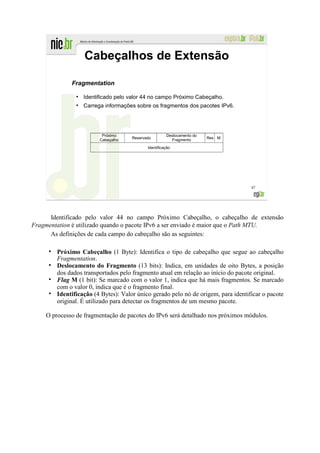

46. Cabeçalhos de Extensão
Fragmentation
●
Identificado pelo valor 44 no campo Próximo Cabeçalho.
●
Carrega informações sobre os fragmentos dos pacotes IPv6.
Próximo Deslocamento do
Reservado Fragmento Res M
Cabeçalho
Identificação
47
Identificado pelo valor 44 no campo Próximo Cabeçalho, o cabeçalho de extensão
Fragmentation é utilizado quando o pacote IPv6 a ser enviado é maior que o Path MTU.
As definições de cada campo do cabeçalho são as seguintes:
Próximo Cabeçalho (1 Byte): Identifica o tipo de cabeçalho que segue ao cabeçalho
Fragmentation.
Deslocamento do Fragmento (13 bits): Indica, em unidades de oito Bytes, a posição
dos dados transportados pelo fragmento atual em relação ao início do pacote original.
Flag M (1 bit): Se marcado com o valor 1, indica que há mais fragmentos. Se marcado
com o valor 0, indica que é o fragmento final.
Identificação (4 Bytes): Valor único gerado pelo nó de origem, para identificar o pacote
original. É utilizado para detectar os fragmentos de um mesmo pacote.
O processo de fragmentação de pacotes do IPv6 será detalhado nos próximos módulos.

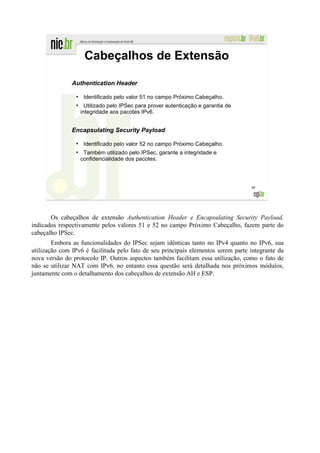

47. Cabeçalhos de Extensão
Authentication Header
●
Identificado pelo valor 51 no campo Próximo Cabeçalho.
●
Utilizado pelo IPSec para prover autenticação e garantia de
integridade aos pacotes IPv6.
Encapsulating Security Payload
●
Identificado pelo valor 52 no campo Próximo Cabeçalho.
●
Também utilizado pelo IPSec, garante a integridade e
confidencialidade dos pacotes.
48
Os cabeçalhos de extensão Authentication Header e Encapsulating Security Payload,
indicados respectivamente pelos valores 51 e 52 no campo Próximo Cabeçalho, fazem parte do
cabeçalho IPSec.
Embora as funcionalidades do IPSec sejam idênticas tanto no IPv4 quanto no IPv6, sua
utilização com IPv6 é facilitada pelo fato de seu principais elementos serem parte integrante da
nova versão do protocolo IP. Outros aspectos também facilitam essa utilização, como o fato de
não se utilizar NAT com IPv6, no entanto essa questão será detalhada nos próximos módulos,
juntamente com o detalhamento dos cabeçalhos de extensão AH e ESP.

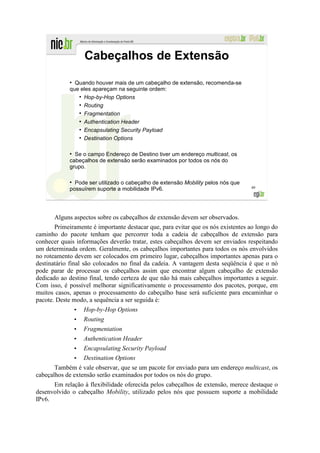

48. Cabeçalhos de Extensão
●
Quando houver mais de um cabeçalho de extensão, recomenda-se
que eles apareçam na seguinte ordem:
●
Hop-by-Hop Options
●
Routing
●
Fragmentation
●
Authentication Header
●
Encapsulating Security Payload
●
Destination Options
●
Se o campo Endereço de Destino tiver um endereço multicast, os
cabeçalhos de extensão serão examinados por todos os nós do
grupo.
●
Pode ser utilizado o cabeçalho de extensão Mobility pelos nós que
possuírem suporte a mobilidade IPv6. 49
Alguns aspectos sobre os cabeçalhos de extensão devem ser observados.
Primeiramente é importante destacar que, para evitar que os nós existentes ao longo do
caminho do pacote tenham que percorrer toda a cadeia de cabeçalhos de extensão para
conhecer quais informações deverão tratar, estes cabeçalhos devem ser enviados respeitando
um determinada ordem. Geralmente, os cabeçalhos importantes para todos os nós envolvidos
no roteamento devem ser colocados em primeiro lugar, cabeçalhos importantes apenas para o
destinatário final são colocados no final da cadeia. A vantagem desta seqüência é que o nó
pode parar de processar os cabeçalhos assim que encontrar algum cabeçalho de extensão
dedicado ao destino final, tendo certeza de que não há mais cabeçalhos importantes a seguir.
Com isso, é possível melhorar significativamente o processamento dos pacotes, porque, em
muitos casos, apenas o processamento do cabeçalho base será suficiente para encaminhar o
pacote. Deste modo, a sequência a ser seguida é:
• Hop-by-Hop Options
• Routing
• Fragmentation
• Authentication Header
• Encapsulating Security Payload
• Destination Options
Também é vale observar, que se um pacote for enviado para um endereço multicast, os
cabeçalhos de extensão serão examinados por todos os nós do grupo.
Em relação à flexibilidade oferecida pelos cabeçalhos de extensão, merece destaque o
desenvolvido o cabeçalho Mobility, utilizado pelos nós que possuem suporte a mobilidade
IPv6.

49. 50

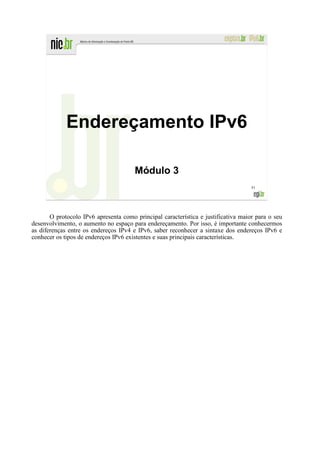

50. Endereçamento IPv6
Módulo 3
51
O protocolo IPv6 apresenta como principal característica e justificativa maior para o seu
desenvolvimento, o aumento no espaço para endereçamento. Por isso, é importante conhecermos
as diferenças entre os endereços IPv4 e IPv6, saber reconhecer a sintaxe dos endereços IPv6 e
conhecer os tipos de endereços IPv6 existentes e suas principais características.

51. Endereçamento
●
Um endereço IPv4 é formado por 32 bits.
232 = 4.294.967.296
●
Um endereço IPv6 é formado por 128 bits.
2128 = 340.282.366.920.938.463.463.374.607.431.768.211.456
~ 56 octilhões (5,6x1028) de endereços IP por ser humano.
~ 79 octilhões (7,9x1028) de vezes a quantidade de endereços IPv4.
52
No IPv4, o campo do cabeçalho reservado para o endereçamento possui 32 bits. Este
tamanho possibilita um máximo de 4.294.967.296 (232) endereços distintos. A época de seu
desenvolvimento, está quantidade era considerada suficiente para identificar todos os
computadores na rede e suportar o surgimento de novas sub-redes. No entanto, com o rápido
crescimento da Internet, surgiu o problema da escassez dos endereços IPv4, motivando a a criação
de uma nova geração do protocolo IP.
O IPv6 possui um espaço para endereçamento de 128 bits, sendo possível obter
340.282.366.920.938.463.463.374.607.431.768.211.456 endereços (2128). Este valor representa
aproximadamente 79 octilhões (7,9x1028) de vezes a quantidade de endereços IPv4 e representa,
também, mais de 56 octilhões (5,6x1028) de endereços por ser humano na Terra, considerando-se
a população estimada em 6 bilhões de habitantes.

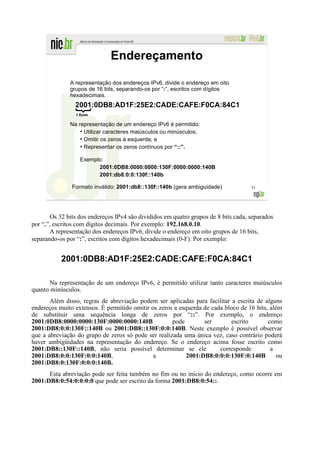

52. Endereçamento
A representação dos endereços IPv6, divide o endereço em oito
grupos de 16 bits, separando-os por “:”, escritos com dígitos
hexadecimais.
2001:0DB8:AD1F:25E2:CADE:CAFE:F0CA:84C1
2 Bytes
Na representação de um endereço IPv6 é permitido:
●
Utilizar caracteres maiúsculos ou minúsculos;
●
Omitir os zeros à esquerda; e
●
Representar os zeros contínuos por “::”.
Exemplo:
2001:0DB8:0000:0000:130F:0000:0000:140B
2001:db8:0:0:130f::140b
Formato inválido: 2001:db8::130f::140b (gera ambiguidade) 53
Os 32 bits dos endereços IPv4 são divididos em quatro grupos de 8 bits cada, separados
por “.”, escritos com dígitos decimais. Por exemplo: 192.168.0.10.
A representação dos endereços IPv6, divide o endereço em oito grupos de 16 bits,
separando-os por “:”, escritos com dígitos hexadecimais (0-F). Por exemplo:
2001:0DB8:AD1F:25E2:CADE:CAFE:F0CA:84C1
Na representação de um endereço IPv6, é permitido utilizar tanto caracteres maiúsculos
quanto minúsculos.
Além disso, regras de abreviação podem ser aplicadas para facilitar a escrita de alguns
endereços muito extensos. É permitido omitir os zeros a esquerda de cada bloco de 16 bits, além
de substituir uma sequência longa de zeros por “::”. Por exemplo, o endereço
2001:0DB8:0000:0000:130F:0000:0000:140B pode ser escrito como
2001:DB8:0:0:130F::140B ou 2001:DB8::130F:0:0:140B. Neste exemplo é possível observar
que a abreviação do grupo de zeros só pode ser realizada uma única vez, caso contrário poderá
haver ambigüidades na representação do endereço. Se o endereço acima fosse escrito como
2001:DB8::130F::140B, não seria possível determinar se ele corresponde a
2001:DB8:0:0:130F:0:0:140B, a 2001:DB8:0:0:0:130F:0:140B ou
2001:DB8:0:130F:0:0:0:140B.
Esta abreviação pode ser feita também no fim ou no início do endereço, como ocorre em
2001:DB8:0:54:0:0:0:0 que pode ser escrito da forma 2001:DB8:0:54::.

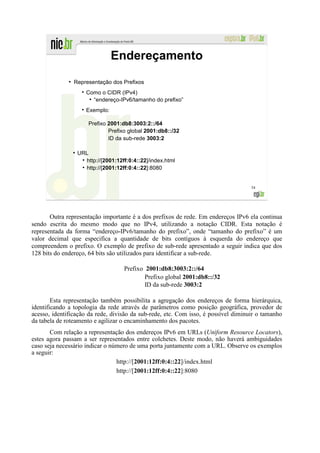

53. Endereçamento
●
Representação dos Prefixos
Como o CIDR (IPv4)
●
“endereço-IPv6/tamanho do prefixo”
Exemplo:
Prefixo 2001:db8:3003:2::/64
Prefixo global 2001:db8::/32
ID da sub-rede 3003:2
●
URL
http://[2001:12ff:0:4::22]/index.html
http://[2001:12ff:0:4::22]:8080
54
Outra representação importante é a dos prefixos de rede. Em endereços IPv6 ela continua
sendo escrita do mesmo modo que no IPv4, utilizando a notação CIDR. Esta notação é
representada da forma “endereço-IPv6/tamanho do prefixo”, onde “tamanho do prefixo” é um
valor decimal que especifica a quantidade de bits contíguos à esquerda do endereço que
compreendem o prefixo. O exemplo de prefixo de sub-rede apresentado a seguir indica que dos
128 bits do endereço, 64 bits são utilizados para identificar a sub-rede.
Prefixo 2001:db8:3003:2::/64
Prefixo global 2001:db8::/32
ID da sub-rede 3003:2
Esta representação também possibilita a agregação dos endereços de forma hierárquica,
identificando a topologia da rede através de parâmetros como posição geográfica, provedor de
acesso, identificação da rede, divisão da sub-rede, etc. Com isso, é possível diminuir o tamanho
da tabela de roteamento e agilizar o encaminhamento dos pacotes.
Com relação a representação dos endereços IPv6 em URLs (Uniform Resource Locators),
estes agora passam a ser representados entre colchetes. Deste modo, não haverá ambiguidades
caso seja necessário indicar o número de uma porta juntamente com a URL. Observe os exemplos
a seguir:
http://[2001:12ff:0:4::22]/index.html
http://[2001:12ff:0:4::22]:8080

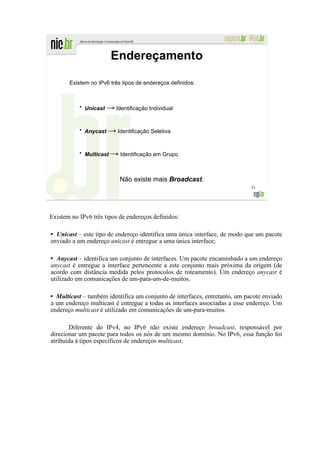

54. Endereçamento
Existem no IPv6 três tipos de endereços definidos:
●
Unicast → Identificação Individual
●
Anycast → Identificação Seletiva
●
Multicast → Identificação em Grupo
Não existe mais Broadcast.
55
Existem no IPv6 três tipos de endereços definidos:
Unicast – este tipo de endereço identifica uma única interface, de modo que um pacote
enviado a um endereço unicast é entregue a uma única interface;
Anycast – identifica um conjunto de interfaces. Um pacote encaminhado a um endereço
anycast é entregue a interface pertencente a este conjunto mais próxima da origem (de
acordo com distância medida pelos protocolos de roteamento). Um endereço anycast é
utilizado em comunicações de um-para-um-de-muitos.
Multicast – também identifica um conjunto de interfaces, entretanto, um pacote enviado
a um endereço multicast é entregue a todas as interfaces associadas a esse endereço. Um
endereço multicast é utilizado em comunicações de um-para-muitos.
Diferente do IPv4, no IPv6 não existe endereço broadcast, responsável por
direcionar um pacote para todos os nós de um mesmo domínio. No IPv6, essa função foi
atribuída à tipos específicos de endereços multicast.

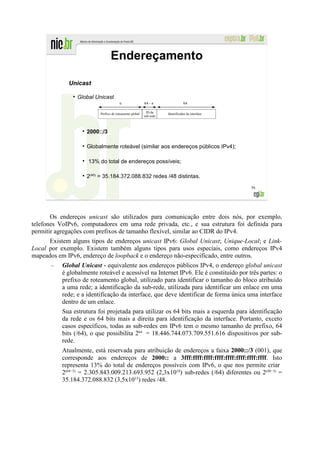

55. Endereçamento
Unicast
●
Global Unicast
n 64 - n 64
Prefixo de roteamento global ID da Identificador da interface
sub-rede
2000::/3
Globalmente roteável (similar aos endereços públicos IPv4);
13% do total de endereços possíveis;
2(45) = 35.184.372.088.832 redes /48 distintas.
56
Os endereços unicast são utilizados para comunicação entre dois nós, por exemplo,
telefones VoIPv6, computadores em uma rede privada, etc., e sua estrutura foi definida para
permitir agregações com prefixos de tamanho flexível, similar ao CIDR do IPv4.
Existem alguns tipos de endereços unicast IPv6: Global Unicast; Unique-Local; e Link-
Local por exemplo. Existem também alguns tipos para usos especiais, como endereços IPv4
mapeados em IPv6, endereço de loopback e o endereço não-especificado, entre outros.
– Global Unicast - equivalente aos endereços públicos IPv4, o endereço global unicast
é globalmente roteável e acessível na Internet IPv6. Ele é constituído por três partes: o
prefixo de roteamento global, utilizado para identificar o tamanho do bloco atribuído
a uma rede; a identificação da sub-rede, utilizada para identificar um enlace em uma
rede; e a identificação da interface, que deve identificar de forma única uma interface
dentro de um enlace.
Sua estrutura foi projetada para utilizar os 64 bits mais a esquerda para identificação
da rede e os 64 bits mais a direita para identificação da interface. Portanto, exceto
casos específicos, todas as sub-redes em IPv6 tem o mesmo tamanho de prefixo, 64
bits (/64), o que possibilita 264 = 18.446.744.073.709.551.616 dispositivos por sub-
rede.
Atualmente, está reservada para atribuição de endereços a faixa 2000::/3 (001), que
corresponde aos endereços de 2000:: a 3fff:ffff:ffff:ffff:ffff:ffff:ffff:ffff. Isto
representa 13% do total de endereços possíveis com IPv6, o que nos permite criar
2(64−3) = 2.305.843.009.213.693.952 (2,3x1018) sub-redes (/64) diferentes ou 2(48−3) =
35.184.372.088.832 (3,5x1013) redes /48.

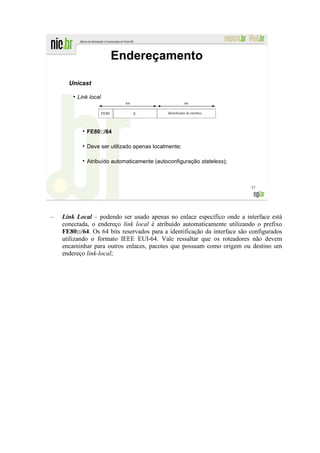

56. Endereçamento
Unicast
●
Link local
FE80 0 Identificador da interface
FE80::/64
Deve ser utilizado apenas localmente;
Atribuído automaticamente (autoconfiguração stateless);
57
– Link Local – podendo ser usado apenas no enlace específico onde a interface está
conectada, o endereço link local é atribuído automaticamente utilizando o prefixo
FE80::/64. Os 64 bits reservados para a identificação da interface são configurados
utilizando o formato IEEE EUI-64. Vale ressaltar que os roteadores não devem
encaminhar para outros enlaces, pacotes que possuam como origem ou destino um
endereço link-local;

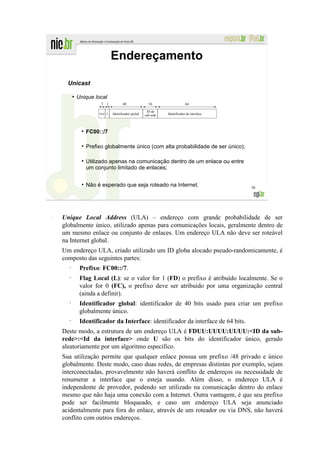

57. Endereçamento
Unicast
●
Unique local
7
ID da
Pref. L Identificador global sub-rede Identificador da interface
FC00::/7
Prefixo globalmente único (com alta probabilidade de ser único);
●
Utilizado apenas na comunicação dentro de um enlace ou entre
um conjunto limitado de enlaces;
●
Não é esperado que seja roteado na Internet. 58
–
Unique Local Address (ULA) – endereço com grande probabilidade de ser
globalmente único, utilizado apenas para comunicações locais, geralmente dentro de
um mesmo enlace ou conjunto de enlaces. Um endereço ULA não deve ser roteável
na Internet global.
Um endereço ULA, criado utilizado um ID globa alocado pseudo-randomicamente, é
composto das seguintes partes:
•
Prefixo: FC00::/7.
•
Flag Local (L): se o valor for 1 (FD) o prefixo é atribuído localmente. Se o
valor for 0 (FC), o prefixo deve ser atribuído por uma organização central
(ainda a definir).
•
Identificador global: identificador de 40 bits usado para criar um prefixo
globalmente único.
•
Identificador da Interface: identificador da interface de 64 bits.
Deste modo, a estrutura de um endereço ULA é FDUU:UUUU:UUUU:<ID da sub-
rede>:<Id da interface> onde U são os bits do identificador único, gerado
aleatoriamente por um algoritmo específico.
Sua utilização permite que qualquer enlace possua um prefixo /48 privado e único
globalmente. Deste modo, caso duas redes, de empresas distintas por exemplo, sejam
interconectadas, provavelmente não haverá conflito de endereços ou necessidade de
renumerar a interface que o esteja usando. Além disso, o endereço ULA é
independente de provedor, podendo ser utilizado na comunicação dentro do enlace
mesmo que não haja uma conexão com a Internet. Outra vantagem, é que seu prefixo
pode ser facilmente bloqueado, e caso um endereço ULA seja anunciado
acidentalmente para fora do enlace, através de um roteador ou via DNS, não haverá
conflito com outros endereços.

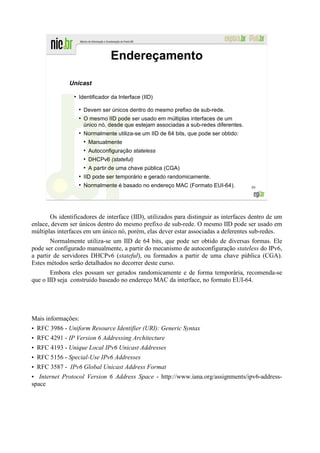

58. Endereçamento
Unicast
●
Identificador da Interface (IID)
●
Devem ser únicos dentro do mesmo prefixo de sub-rede.
●
O mesmo IID pode ser usado em múltiplas interfaces de um
único nó, desde que estejam associadas a sub-redes diferentes.
●
Normalmente utiliza-se um IID de 64 bits, que pode ser obtido:
●
Manualmente
●
Autoconfiguração stateless
●
DHCPv6 (stateful)
●
A partir de uma chave pública (CGA)
●
IID pode ser temporário e gerado randomicamente.
●
Normalmente é basado no endereço MAC (Formato EUI-64). 59
Os identificadores de interface (IID), utilizados para distinguir as interfaces dentro de um
enlace, devem ser únicos dentro do mesmo prefixo de sub-rede. O mesmo IID pode ser usado em
múltiplas interfaces em um único nó, porém, elas dever estar associadas a deferentes sub-redes.
Normalmente utiliza-se um IID de 64 bits, que pode ser obtido de diversas formas. Ele
pode ser configurado manualmente, a partir do mecanismo de autoconfiguração stateless do IPv6,
a partir de servidores DHCPv6 (stateful), ou formados a partir de uma chave pública (CGA).
Estes métodos serão detalhados no decorrer deste curso.
Embora eles possam ser gerados randomicamente e de forma temporária, recomenda-se
que o IID seja construído baseado no endereço MAC da interface, no formato EUI-64.
Mais informações:
• RFC 3986 - Uniform Resource Identifier (URI): Generic Syntax
• RFC 4291 - IP Version 6 Addressing Architecture
• RFC 4193 - Unique Local IPv6 Unicast Addresses
• RFC 5156 - Special-Use IPv6 Addresses
• RFC 3587 - IPv6 Global Unicast Address Format
• Internet Protocol Version 6 Address Space - http://www.iana.org/assignments/ipv6-address-
space

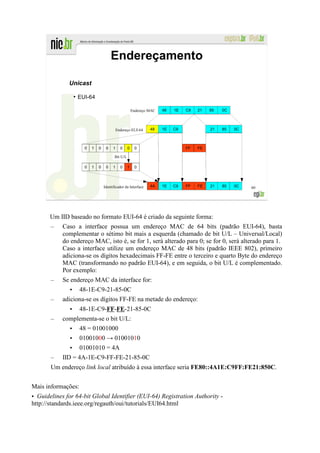

59. Endereçamento
Unicast
●
EUI-64
Endereço MAC 48 1E C9 21 85 0C
Endereço EUI-64 48 1E C9 21 85 0C
0 1 0 0 1 0 0 0 FF FE
Bit U/L
0 1 0 0 1 0 1 0
Identificador da Interface 4A 1E C9 FF FE 21 85 0C 60
Um IID baseado no formato EUI-64 é criado da seguinte forma:
– Caso a interface possua um endereço MAC de 64 bits (padrão EUI-64), basta
complementar o sétimo bit mais a esquerda (chamado de bit U/L – Universal/Local)
do endereço MAC, isto é, se for 1, será alterado para 0; se for 0, será alterado para 1.
Caso a interface utilize um endereço MAC de 48 bits (padrão IEEE 802), primeiro
adiciona-se os dígitos hexadecimais FF-FE entre o terceiro e quarto Byte do endereço
MAC (transformando no padrão EUI-64), e em seguida, o bit U/L é complementado.
Por exemplo:
– Se endereço MAC da interface for:
• 48-1E-C9-21-85-0C
– adiciona-se os dígitos FF-FE na metade do endereço:
• 48-1E-C9-FF-FE-21-85-0C
– complementa-se o bit U/L:
• 48 = 01001000
• 01001000 → 01001010
• 01001010 = 4A
– IID = 4A-1E-C9-FF-FE-21-85-0C
Um endereço link local atribuído à essa interface seria FE80::4A1E:C9FF:FE21:850C.
Mais informações:
• Guidelines for 64-bit Global Identifier (EUI-64) Registration Authority -
http://standards.ieee.org/regauth/oui/tutorials/EUI64.html

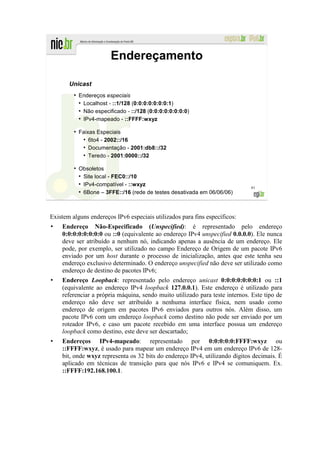

60. Endereçamento
Unicast
●
Endereços especiais
●
Localhost - ::1/128 (0:0:0:0:0:0:0:1)
●
Não especificado - ::/128 (0:0:0:0:0:0:0:0)
●
IPv4-mapeado - ::FFFF:wxyz
●
Faixas Especiais
●
6to4 - 2002::/16
●
Documentação - 2001:db8::/32
●
Teredo - 2001:0000::/32
●
Obsoletos
●
Site local - FEC0::/10
●
IPv4-compatível - ::wxyz 61
●
6Bone – 3FFE::/16 (rede de testes desativada em 06/06/06)
Existem alguns endereços IPv6 especiais utilizados para fins específicos:
Endereço Não-Especificado (Unspecified): é representado pelo endereço
0:0:0:0:0:0:0:0 ou ::0 (equivalente ao endereço IPv4 unspecified 0.0.0.0). Ele nunca
deve ser atribuído a nenhum nó, indicando apenas a ausência de um endereço. Ele
pode, por exemplo, ser utilizado no campo Endereço de Origem de um pacote IPv6
enviado por um host durante o processo de inicialização, antes que este tenha seu
endereço exclusivo determinado. O endereço unspecified não deve ser utilizado como
endereço de destino de pacotes IPv6;
Endereço Loopback: representado pelo endereço unicast 0:0:0:0:0:0:0:1 ou ::1
(equivalente ao endereço IPv4 loopback 127.0.0.1). Este endereço é utilizado para
referenciar a própria máquina, sendo muito utilizado para teste internos. Este tipo de
endereço não deve ser atribuído a nenhuma interface física, nem usado como
endereço de origem em pacotes IPv6 enviados para outros nós. Além disso, um
pacote IPv6 com um endereço loopback como destino não pode ser enviado por um
roteador IPv6, e caso um pacote recebido em uma interface possua um endereço
loopback como destino, este deve ser descartado;
Endereços IPv4-mapeado: representado por 0:0:0:0:0:FFFF:wxyz ou
::FFFF:wxyz, é usado para mapear um endereço IPv4 em um endereço IPv6 de 128-
bit, onde wxyz representa os 32 bits do endereço IPv4, utilizando dígitos decimais. É
aplicado em técnicas de transição para que nós IPv6 e IPv4 se comuniquem. Ex.
::FFFF:192.168.100.1.

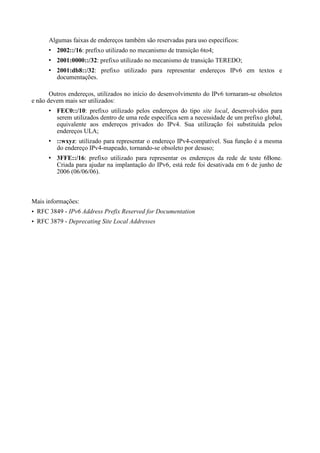

61. Algumas faixas de endereços também são reservadas para uso específicos:
2002::/16: prefixo utilizado no mecanismo de transição 6to4;
2001:0000::/32: prefixo utilizado no mecanismo de transição TEREDO;
2001:db8::/32: prefixo utilizado para representar endereços IPv6 em textos e
documentações.
Outros endereços, utilizados no início do desenvolvimento do IPv6 tornaram-se obsoletos
e não devem mais ser utilizados:
FEC0::/10: prefixo utilizado pelos endereços do tipo site local, desenvolvidos para
serem utilizados dentro de uma rede específica sem a necessidade de um prefixo global,
equivalente aos endereços privados do IPv4. Sua utilização foi substituída pelos
endereços ULA;
::wxyz: utilizado para representar o endereço IPv4-compatível. Sua função é a mesma
do endereço IPv4-mapeado, tornando-se obsoleto por desuso;
3FFE::/16: prefixo utilizado para representar os endereços da rede de teste 6Bone.
Criada para ajudar na implantação do IPv6, está rede foi desativada em 6 de junho de
2006 (06/06/06).
Mais informações:
• RFC 3849 - IPv6 Address Prefix Reserved for Documentation
• RFC 3879 - Deprecating Site Local Addresses

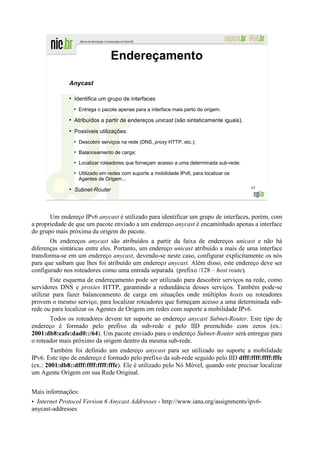

62. Endereçamento
Anycast
●
Identifica um grupo de interfaces
●
Entrega o pacote apenas para a interface mais perto da origem.
●
Atribuídos a partir de endereços unicast (são sintaticamente iguais).
●
Possíveis utilizações:
●
Descobrir serviços na rede (DNS, proxy HTTP, etc.);
●
Balanceamento de carga;
●
Localizar roteadores que forneçam acesso a uma determinada sub-rede;
●
Utilizado em redes com suporte a mobilidade IPv6, para localizar os
Agentes de Origem...
63
●
Subnet-Router
Um endereço IPv6 anycast é utilizado para identificar um grupo de interfaces, porém, com
a propriedade de que um pacote enviado a um endereço anycast é encaminhado apenas a interface
do grupo mais próxima da origem do pacote.
Os endereços anycast são atribuídos a partir da faixa de endereços unicast e não há
diferenças sintáticas entre eles. Portanto, um endereço unicast atribuído a mais de uma interface
transforma-se em um endereço anycast, devendo-se neste caso, configurar explicitamente os nós
para que saibam que lhes foi atribuído um endereço anycast. Além disso, este endereço deve ser
configurado nos roteadores como uma entrada separada (prefixo /128 – host route).
Este esquema de endereçamento pode ser utilizado para descobrir serviços na rede, como
servidores DNS e proxies HTTP, garantindo a redundância desses serviços. Também pode-se
utilizar para fazer balanceamento de carga em situações onde múltiplos hosts ou roteadores
provem o mesmo serviço, para localizar roteadores que forneçam acesso a uma determinada sub-
rede ou para localizar os Agentes de Origem em redes com suporte a mobilidade IPv6.
Todos os roteadores devem ter suporte ao endereço anycast Subnet-Router. Este tipo de
endereço é formado pelo prefixo da sub-rede e pelo IID preenchido com zeros (ex.:
2001:db8:cafe:dad0::/64). Um pacote enviado para o endereço Subnet-Router será entregue para
o roteador mais próximo da origem dentro da mesma sub-rede.
Também foi definido um endereço anycast para ser utilizado no suporte a mobilidade
IPv6. Este tipo de endereço é formado pelo prefixo da sub-rede seguido pelo IID dfff:ffff:ffff:fffe
(ex.: 2001:db8::dfff:ffff:ffff:fffe). Ele é utilizado pelo Nó Móvel, quando este precisar localizar
um Agente Origem em sua Rede Original.
Mais informações:
• Internet Protocol Version 6 Anycast Addresses - http://www.iana.org/assignments/ipv6-
anycast-addresses

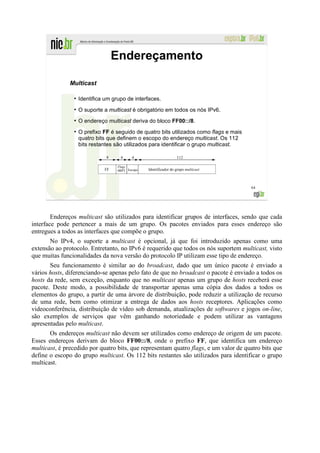

63. Endereçamento
Multicast
●
Identifica um grupo de interfaces.
●
O suporte a multicast é obrigatório em todos os nós IPv6.
●
O endereço multicast deriva do bloco FF00::/8.
●
O prefixo FF é seguido de quatro bits utilizados como flags e mais
quatro bits que definem o escopo do endereço multicast. Os 112
bits restantes são utilizados para identificar o grupo multicast.
8 4 4 112
Flags
FF 0RPT Escopo Identificador do grupo multicast
64
Endereços multicast são utilizados para identificar grupos de interfaces, sendo que cada
interface pode pertencer a mais de um grupo. Os pacotes enviados para esses endereço são
entregues a todos as interfaces que compõe o grupo.
No IPv4, o suporte a multicast é opcional, já que foi introduzido apenas como uma
extensão ao protocolo. Entretanto, no IPv6 é requerido que todos os nós suportem multicast, visto
que muitas funcionalidades da nova versão do protocolo IP utilizam esse tipo de endereço.
Seu funcionamento é similar ao do broadcast, dado que um único pacote é enviado a
vários hosts, diferenciando-se apenas pelo fato de que no broadcast o pacote é enviado a todos os
hosts da rede, sem exceção, enquanto que no multicast apenas um grupo de hosts receberá esse
pacote. Deste modo, a possibilidade de transportar apenas uma cópia dos dados a todos os
elementos do grupo, a partir de uma árvore de distribuição, pode reduzir a utilização de recurso
de uma rede, bem como otimizar a entrega de dados aos hosts receptores. Aplicações como
videoconferência, distribuição de vídeo sob demanda, atualizações de softwares e jogos on-line,
são exemplos de serviços que vêm ganhando notoriedade e podem utilizar as vantagens
apresentadas pelo multicast.
Os endereços multicast não devem ser utilizados como endereço de origem de um pacote.
Esses endereços derivam do bloco FF00::/8, onde o prefixo FF, que identifica um endereço
multicast, é precedido por quatro bits, que representam quatro flags, e um valor de quatro bits que
define o escopo do grupo multicast. Os 112 bits restantes são utilizados para identificar o grupo
multicast.

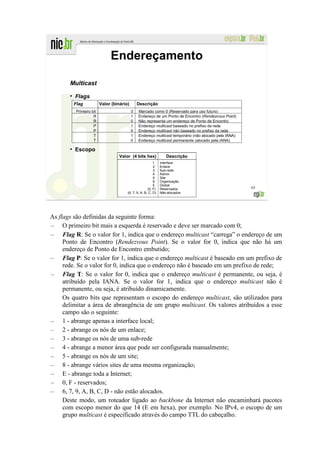

64. Endereçamento
Multicast
●
Flags
Flag Valor (binário) Descrição
Primeiro bit 0 Marcado como 0 (Reservado para uso futuro)
R 1 Endereço de um Ponto de Encontro (Rendezvous Point)
R 0 Não representa um endereço de Ponto de Encontro
P 1 Endereço multicast baseado no prefixo da rede
P 0 Endereço multicast não baseado no prefixo da rede
T 1 Endereço multicast temporário (não alocado pela IANA)
T 0 Endereço multicast permanente (alocado pela IANA)
●
Escopo
Valor (4 bits hex) Descrição
1 Interface
2 Enlace
3 Sub-rede
4 Admin
5 Site
8 Organização
E Global
(0, F) Reservados 65
(6, 7, 9, A, B, C, D) Não-alocados
As flags são definidas da seguinte forma:
– O primeiro bit mais a esquerda é reservado e deve ser marcado com 0;
– Flag R: Se o valor for 1, indica que o endereço multicast “carrega” o endereço de um
Ponto de Encontro (Rendezvous Point). Se o valor for 0, indica que não há um
endereço de Ponto de Encontro embutido;
– Flag P: Se o valor for 1, indica que o endereço multicast é baseado em um prefixo de
rede. Se o valor for 0, indica que o endereço não é baseado em um prefixo de rede;
– Flag T: Se o valor for 0, indica que o endereço multicast é permanente, ou seja, é
atribuído pela IANA. Se o valor for 1, indica que o endereço multicast não é
permanente, ou seja, é atribuído dinamicamente.
Os quatro bits que representam o escopo do endereço multicast, são utilizados para
delimitar a área de abrangência de um grupo multicast. Os valores atribuídos a esse
campo são o seguinte:
– 1 - abrange apenas a interface local;
– 2 - abrange os nós de um enlace;
– 3 - abrange os nós de uma sub-rede
– 4 - abrange a menor área que pode ser configurada manualmente;
– 5 - abrange os nós de um site;
– 8 - abrange vários sites de uma mesma organização;
– E - abrange toda a Internet;
– 0, F - reservados;
– 6, 7, 9, A, B, C, D - não estão alocados.
Deste modo, um roteador ligado ao backbone da Internet não encaminhará pacotes
com escopo menor do que 14 (E em hexa), por exemplo. No IPv4, o escopo de um
grupo multicast é especificado através do campo TTL do cabeçalho.

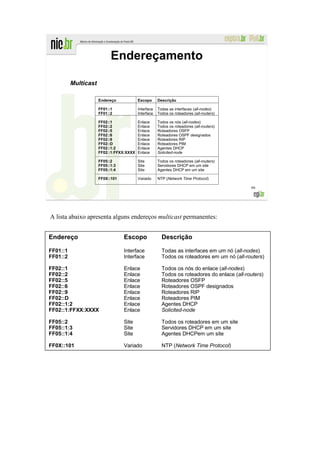

65. Endereçamento
Multicast
Endereço Escopo Descrição
FF01::1 Interface Todas as interfaces (all-nodes)
FF01::2 Interface Todos os roteadores (all-routers)
FF02::1 Enlace Todos os nós (all-nodes)
FF02::2 Enlace Todos os roteadores (all-routers)
FF02::5 Enlace Roteadores OSFP
FF02::6 Enlace Roteadores OSPF designados
FF02::9 Enlace Roteadores RIP
FF02::D Enlace Roteadores PIM
FF02::1:2 Enlace Agentes DHCP
FF02::1:FFXX:XXXX Enlace Solicited-node
FF05::2 Site Todos os roteadores (all-routers)
FF05::1:3 Site Servidores DHCP em um site
FF05::1:4 Site Agentes DHCP em um site
FF0X::101 Variado NTP (Network Time Protocol)
66
A lista abaixo apresenta alguns endereços multicast permanentes:
Endereço Escopo Descrição
FF01::1 Interface Todas as interfaces em um nó (all-nodes)
FF01::2 Interface Todos os roteadores em um nó (all-routers)
FF02::1 Enlace Todos os nós do enlace (all-nodes)
FF02::2 Enlace Todos os roteadores do enlace (all-routers)
FF02::5 Enlace Roteadores OSFP
FF02::6 Enlace Roteadores OSPF designados
FF02::9 Enlace Roteadores RIP
FF02::D Enlace Roteadores PIM
FF02::1:2 Enlace Agentes DHCP
FF02::1:FFXX:XXXX Enlace Solicited-node
FF05::2 Site Todos os roteadores em um site
FF05::1:3 Site Servidores DHCP em um site
FF05::1:4 Site Agentes DHCPem um site
FF0X::101 Variado NTP (Network Time Protocol)

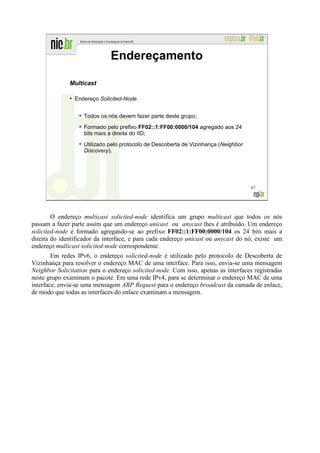

66. Endereçamento
Multicast
●
Endereço Solicited-Node
●
Todos os nós devem fazer parte deste grupo;
●
Formado pelo prefixo FF02::1:FF00:0000/104 agregado aos 24
bits mais a direita do IID;
●
Utilizado pelo protocolo de Descoberta de Vizinhança (Neighbor
Discovery).
67
O endereço multicast solicited-node identifica um grupo multicast que todos os nós
passam a fazer parte assim que um endereço unicast ou anycast lhes é atribuído. Um endereço
solicited-node é formado agregando-se ao prefixo FF02::1:FF00:0000/104 os 24 bits mais a
direita do identificador da interface, e para cada endereço unicast ou anycast do nó, existe um
endereço multicast solicited-node correspondente.
Em redes IPv6, o endereço solicited-node é utilizado pelo protocolo de Descoberta de
Vizinhança para resolver o endereço MAC de uma interface. Para isso, envia-se uma mensagem
Neighbor Solicitation para o endereço solicited-node. Com isso, apenas as interfaces registradas
neste grupo examinam o pacote. Em uma rede IPv4, para se determinar o endereço MAC de uma
interface, envia-se uma mensagem ARP Request para o endereço broadcast da camada de enlace,
de modo que todas as interfaces do enlace examinam a mensagem.

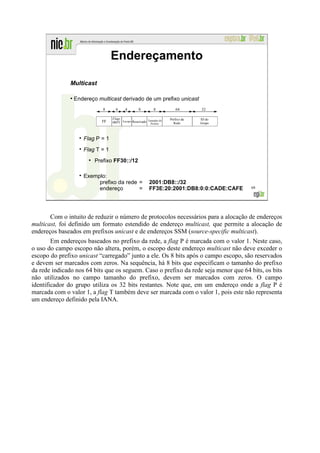

67. Endereçamento
Multicast
●
Endereço multicast derivado de um prefixo unicast
8 4 4 8 8 64 32
Flags Prefixo da ID do
FF Tamanho do
0RPT Escopo Reservado Prefixo Rede Grupo
Flag P = 1
Flag T = 1
Prefixo FF30::/12
Exemplo:
prefixo da rede = 2001:DB8::/32
endereço = FF3E:20:2001:DB8:0:0:CADE:CAFE 68
Com o intuito de reduzir o número de protocolos necessários para a alocação de endereços
multicast, foi definido um formato estendido de endereço multicast, que permite a alocação de
endereços baseados em prefixos unicast e de endereços SSM (source-specific multicast).
Em endereços baseados no prefixo da rede, a flag P é marcada com o valor 1. Neste caso,
o uso do campo escopo não altera, porém, o escopo deste endereço multicast não deve exceder o
escopo do prefixo unicast “carregado” junto a ele. Os 8 bits após o campo escopo, são reservados
e devem ser marcados com zeros. Na sequência, há 8 bits que especificam o tamanho do prefixo
da rede indicado nos 64 bits que os seguem. Caso o prefixo da rede seja menor que 64 bits, os bits
não utilizados no campo tamanho do prefixo, devem ser marcados com zeros. O campo
identificador do grupo utiliza os 32 bits restantes. Note que, em um endereço onde a flag P é
marcada com o valor 1, a flag T também deve ser marcada com o valor 1, pois este não representa
um endereço definido pela IANA.

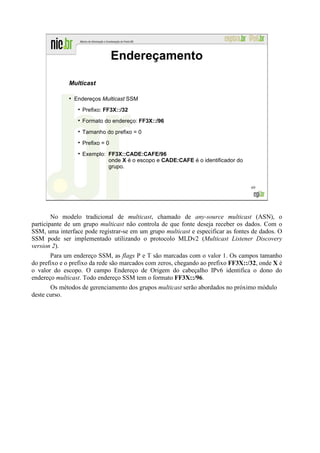

68. Endereçamento
Multicast
●
Endereços Multicast SSM
Prefixo: FF3X::/32
Formato do endereço: FF3X::/96
Tamanho do prefixo = 0
Prefixo = 0
Exemplo: FF3X::CADE:CAFE/96
onde X é o escopo e CADE:CAFE é o identificador do
grupo.
69
No modelo tradicional de multicast, chamado de any-source multicast (ASN), o
participante de um grupo multicast não controla de que fonte deseja receber os dados. Com o
SSM, uma interface pode registrar-se em um grupo multicast e especificar as fontes de dados. O
SSM pode ser implementado utilizando o protocolo MLDv2 (Multicast Listener Discovery
version 2).
Para um endereço SSM, as flags P e T são marcadas com o valor 1. Os campos tamanho
do prefixo e o prefixo da rede são marcados com zeros, chegando ao prefixo FF3X::/32, onde X é
o valor do escopo. O campo Endereço de Origem do cabeçalho IPv6 identifica o dono do
endereço multicast. Todo endereço SSM tem o formato FF3X::/96.
Os métodos de gerenciamento dos grupos multicast serão abordados no próximo módulo
deste curso.

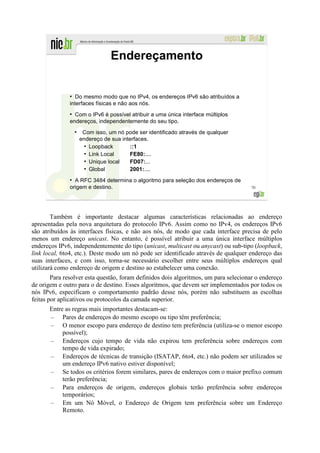

69. Endereçamento
●
Do mesmo modo que no IPv4, os endereços IPv6 são atribuídos a
interfaces físicas e não aos nós.
●
Com o IPv6 é possível atribuir a uma única interface múltiplos
endereços, independentemente do seu tipo.
●
Com isso, um nó pode ser identificado através de qualquer
endereço de sua interfaces.
●
Loopback ::1
●
Link Local FE80:....
●
Unique local FD07:...
●
Global 2001:....
●
A RFC 3484 determina o algoritmo para seleção dos endereços de
origem e destino. 70
Também é importante destacar algumas características relacionadas ao endereço
apresentadas pela nova arquitetura do protocolo IPv6. Assim como no IPv4, os endereços IPv6
são atribuídos às interfaces físicas, e não aos nós, de modo que cada interface precisa de pelo
menos um endereço unicast. No entanto, é possível atribuir a uma única interface múltiplos
endereços IPv6, independentemente do tipo (unicast, multicast ou anycast) ou sub-tipo (loopback,
link local, 6to4, etc.). Deste modo um nó pode ser identificado através de qualquer endereço das
suas interfaces, e com isso, torna-se necessário escolher entre seus múltiplos endereços qual
utilizará como endereço de origem e destino ao estabelecer uma conexão.
Para resolver esta questão, foram definidos dois algoritmos, um para selecionar o endereço
de origem e outro para o de destino. Esses algoritmos, que devem ser implementados por todos os
nós IPv6, especificam o comportamento padrão desse nós, porém não substituem as escolhas
feitas por aplicativos ou protocolos da camada superior.
Entre as regras mais importantes destacam-se:
– Pares de endereços do mesmo escopo ou tipo têm preferência;
– O menor escopo para endereço de destino tem preferência (utiliza-se o menor escopo
possível);
– Endereços cujo tempo de vida não expirou tem preferência sobre endereços com
tempo de vida expirado;
– Endereços de técnicas de transição (ISATAP, 6to4, etc.) não podem ser utilizados se
um endereço IPv6 nativo estiver disponível;
– Se todos os critérios forem similares, pares de endereços com o maior prefixo comum
terão preferência;
– Para endereços de origem, endereços globais terão preferência sobre endereços
temporários;
– Em um Nó Móvel, o Endereço de Origem tem preferência sobre um Endereço
Remoto.

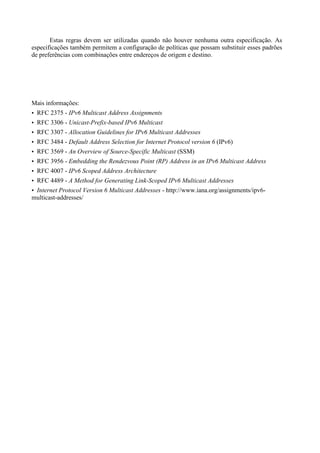

70. Estas regras devem ser utilizadas quando não houver nenhuma outra especificação. As
especificações também permitem a configuração de políticas que possam substituir esses padrões
de preferências com combinações entre endereços de origem e destino.
Mais informações:
• RFC 2375 - IPv6 Multicast Address Assignments
• RFC 3306 - Unicast-Prefix-based IPv6 Multicast
• RFC 3307 - Allocation Guidelines for IPv6 Multicast Addresses
• RFC 3484 - Default Address Selection for Internet Protocol version 6 (IPv6)
• RFC 3569 - An Overview of Source-Specific Multicast (SSM)
• RFC 3956 - Embedding the Rendezvous Point (RP) Address in an IPv6 Multicast Address
• RFC 4007 - IPv6 Scoped Address Architecture
• RFC 4489 - A Method for Generating Link-Scoped IPv6 Multicast Addresses
• Internet Protocol Version 6 Multicast Addresses - http://www.iana.org/assignments/ipv6-
multicast-addresses/

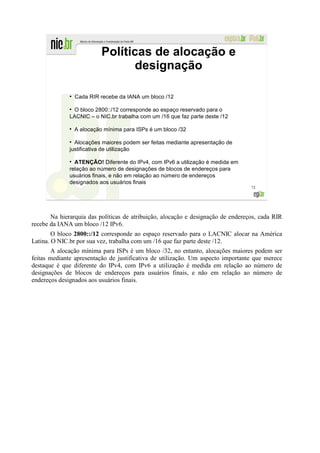

71. Políticas de alocação e
designação
●
Cada RIR recebe da IANA um bloco /12
O bloco 2800::/12 corresponde ao espaço reservado para o
LACNIC – o NIC.br trabalha com um /16 que faz parte deste /12
A alocação mínima para ISPs é um bloco /32
Alocações maiores podem ser feitas mediante apresentação de
justificativa de utilização
ATENÇÃO! Diferente do IPv4, com IPv6 a utilização é medida em
relação ao número de designações de blocos de endereços para
usuários finais, e não em relação ao número de endereços
designados aos usuários finais
72
Na hierarquia das políticas de atribuição, alocação e designação de endereços, cada RIR
recebe da IANA um bloco /12 IPv6.
O bloco 2800::/12 corresponde ao espaço reservado para o LACNIC alocar na América
Latina. O NIC.br por sua vez, trabalha com um /16 que faz parte deste /12.
A alocação mínima para ISPs é um bloco /32, no entanto, alocações maiores podem ser
feitas mediante apresentação de justificativa de utilização. Um aspecto importante que merece
destaque é que diferente do IPv4, com IPv6 a utilização é medida em relação ao número de
designações de blocos de endereços para usuários finais, e não em relação ao número de
endereços designados aos usuários finais.

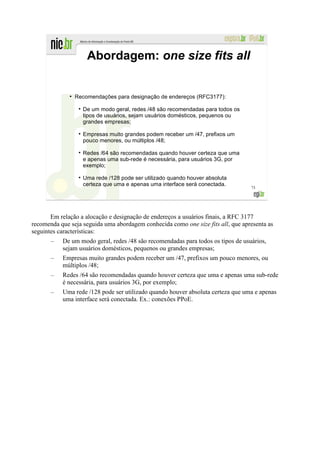

72. Abordagem: one size fits all
●
Recomendações para designação de endereços (RFC3177):
De um modo geral, redes /48 são recomendadas para todos os
tipos de usuários, sejam usuários domésticos, pequenos ou
grandes empresas;
Empresas muito grandes podem receber um /47, prefixos um
pouco menores, ou múltiplos /48;
Redes /64 são recomendadas quando houver certeza que uma
e apenas uma sub-rede é necessária, para usuários 3G, por
exemplo;
Uma rede /128 pode ser utilizado quando houver absoluta
certeza que uma e apenas uma interface será conectada.
73
Em relação a alocação e designação de endereços a usuários finais, a RFC 3177
recomenda que seja seguida uma abordagem conhecida como one size fits all, que apresenta as
seguintes características:
– De um modo geral, redes /48 são recomendadas para todos os tipos de usuários,
sejam usuários domésticos, pequenos ou grandes empresas;
– Empresas muito grandes podem receber um /47, prefixos um pouco menores, ou
múltiplos /48;
– Redes /64 são recomendadas quando houver certeza que uma e apenas uma sub-rede
é necessária, para usuários 3G, por exemplo;
– Uma rede /128 pode ser utilizado quando houver absoluta certeza que uma e apenas
uma interface será conectada. Ex.: conexões PPoE.

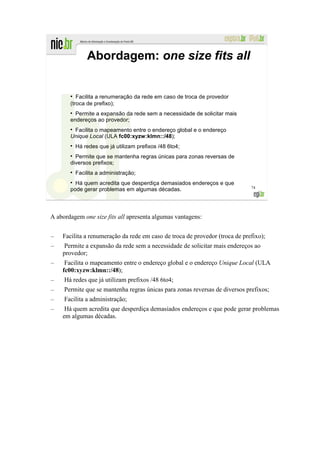

73. Abordagem: one size fits all
●
Facilita a renumeração da rede em caso de troca de provedor
(troca de prefixo);
Permite a expansão da rede sem a necessidade de solicitar mais
endereços ao provedor;
Facilita o mapeamento entre o endereço global e o endereço
Unique Local (ULA fc00:xyzw:klmn::/48);
Há redes que já utilizam prefixos /48 6to4;
Permite que se mantenha regras únicas para zonas reversas de
diversos prefixos;
Facilita a administração;
Há quem acredita que desperdiça demasiados endereços e que
74
pode gerar problemas em algumas décadas.
A abordagem one size fits all apresenta algumas vantagens:
– Facilita a renumeração da rede em caso de troca de provedor (troca de prefixo);
– Permite a expansão da rede sem a necessidade de solicitar mais endereços ao
provedor;
– Facilita o mapeamento entre o endereço global e o endereço Unique Local (ULA
fc00:xyzw:klmn::/48);
– Há redes que já utilizam prefixos /48 6to4;
– Permite que se mantenha regras únicas para zonas reversas de diversos prefixos;
– Facilita a administração;
– Há quem acredita que desperdiça demasiados endereços e que pode gerar problemas
em algumas décadas.

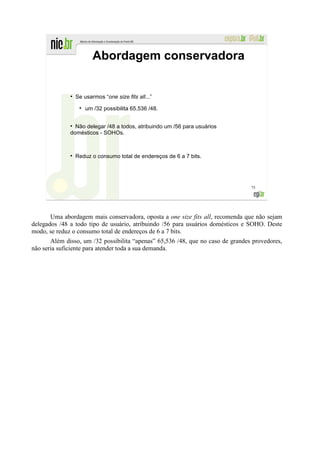

74. Abordagem conservadora
●
Se usarmos “one size fits all...”
um /32 possibilita 65.536 /48.
Não delegar /48 a todos, atribuindo um /56 para usuários
domésticos - SOHOs.
Reduz o consumo total de endereços de 6 a 7 bits.
75
Uma abordagem mais conservadora, oposta a one size fits all, recomenda que não sejam
delegados /48 a todo tipo de usuário, atribuindo /56 para usuários domésticos e SOHO. Deste
modo, se reduz o consumo total de endereços de 6 a 7 bits.
Além disso, um /32 possibilita “apenas” 65,536 /48, que no caso de grandes provedores,
não seria suficiente para atender toda a sua demanda.

75. O que os RIRs e ISPs têm
praticado?
●
LACNIC e AFRINIC
Avaliam a requisição de blocos adicionais por parte dos ISPs
baseando-se na quantidade de blocos /48 designados.
Threshold → HD-Ratio = 0.94.
APNIC, ARIN e RIPE
Avaliam a requisição de blocos adicionais por parte dos ISPs
baseando-se na quantidade de blocos /56 designados.
Threshold → HD-Ratio = 0.94.
log(número de objetos alocados)
HD = ------------------------------------------------- 76
log(número de objetos alocáveis)
Entre os RIRs, temos duas políticas distintas sendo praticadas em relação a recomendação
de uso aos ISPs e ao critério para alocação de blocos de endereços adicionais.
Os RIRs LACNIC e AFRINIC, seguem a recomendação one size fits all, sugerindo que os
provedores de suas regiões também o sigam. A avaliação das requisições de blocos adicionais por
parte dos ISPs também segue essa abordagem, baseando-se na quantidade de blocos /48
designados por eles.
Já os RIRs APNIC, ARIN e RIPE, seguem uma abordagem mais conservadora, utilizando
a quantidade de blocos /56 designados pelos provedores como base para avaliação das requisições
de blocos adicionais.
Em todos os casos, é utilizada como medida para avaliação o valor do HD-Ratio (Host-
Density ratio). O HD-Ratio é um modo de medir o uso do espaço de endereçamento, onde seu
valor é relacionado a porcentagem de uso. A fórmula para se calcular o HD-Ratio é a seguinte:
HD = log(número de objetos alocados)
log(número de objetos alocáveis)
Todos os RIRs utilizam como valor de Threshold (limite) o HD-Ratio = 0,94, mas o
LACNIC e o AFRINIC sobre o a utilização de blocos /48, e o APNIC, ARIN e o RIPE sobre a
utilização de blocos /56.

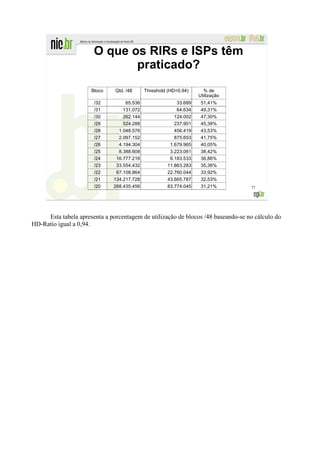

76. O que os RIRs e ISPs têm
praticado?
Bloco Qtd. /48 Threshold (HD=0,94) % de
Utilização
/32 65.536 33.689 51,41%
/31 131.072 64.634 49,31%
/30 262.144 124.002 47,30%
/29 524.288 237.901 45,38%
/28 1.048.576 456.419 43,53%
/27 2.097.152 875.653 41,75%
/26 4.194.304 1.679.965 40,05%
/25 8.388.608 3.223.061 38,42%
/24 16.777.216 6.183.533 36,86%
/23 33.554.432 11.863.283 35,36%
/22 67.108.864 22.760.044 33,92%
/21 134.217.728 43.665.787 32,53%
/20 268.435.456 83.774.045 31,21% 77
Esta tabela apresenta a porcentagem de utilização de blocos /48 baseando-se no cálculo do
HD-Ratio igual a 0,94.

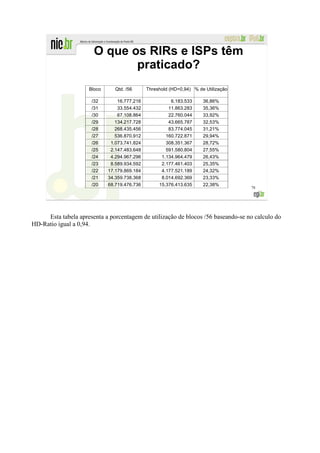

77. O que os RIRs e ISPs têm
praticado?
Bloco Qtd. /56 Threshold (HD=0,94) % de Utilização
/32 16.777.216 6.183.533 36,86%
/31 33.554.432 11.863.283 35,36%
/30 67.108.864 22.760.044 33,92%
/29 134.217.728 43.665.787 32,53%
/28 268.435.456 83.774.045 31,21%
/27 536.870.912 160.722.871 29,94%
/26 1.073.741.824 308.351.367 28,72%
/25 2.147.483.648 591.580.804 27,55%
/24 4.294.967.296 1.134.964.479 26,43%
/23 8.589.934.592 2.177.461.403 25,35%
/22 17.179.869.184 4.177.521.189 24,32%
/21 34.359.738.368 8.014.692.369 23,33%
/20 68.719.476.736 15.376.413.635 22,38%
78
Esta tabela apresenta a porcentagem de utilização de blocos /56 baseando-se no calculo do
HD-Ratio igual a 0,94.

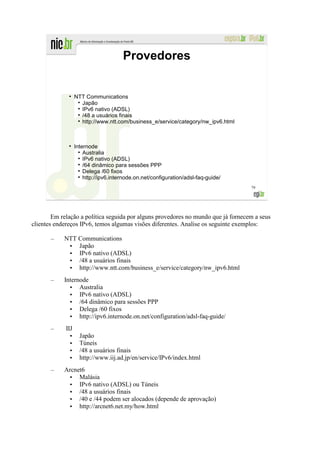

78. Provedores
●
NTT Communications
Japão
IPv6 nativo (ADSL)
/48 a usuários finais
http://www.ntt.com/business_e/service/category/nw_ipv6.html
Internode
Australia
IPv6 nativo (ADSL)
/64 dinâmico para sessões PPP
Delega /60 fixos
http://ipv6.internode.on.net/configuration/adsl-faq-guide/
79
Em relação a política seguida por alguns provedores no mundo que já fornecem a seus
clientes endereços IPv6, temos algumas visões diferentes. Analise os seguinte exemplos:
– NTT Communications
• Japão
• IPv6 nativo (ADSL)
• /48 a usuários finais
• http://www.ntt.com/business_e/service/category/nw_ipv6.html
– Internode
• Australia
• IPv6 nativo (ADSL)
• /64 dinâmico para sessões PPP
• Delega /60 fixos
• http://ipv6.internode.on.net/configuration/adsl-faq-guide/
– IIJ
• Japão
• Túneis
• /48 a usuários finais
• http://www.iij.ad.jp/en/service/IPv6/index.html
– Arcnet6
• Malásia
• IPv6 nativo (ADSL) ou Túneis
• /48 a usuários finais
• /40 e /44 podem ser alocados (depende de aprovação)
• http://arcnet6.net.my/how.html

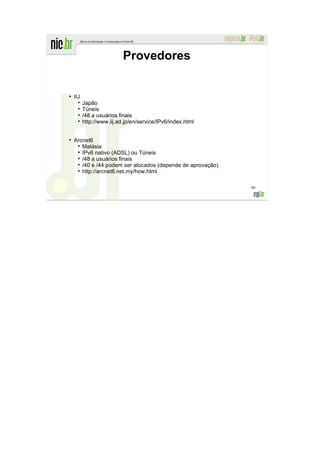

79. Provedores
●
IIJ
Japão
Túneis
/48 a usuários finais
http://www.iij.ad.jp/en/service/IPv6/index.html
Arcnet6
Malásia
IPv6 nativo (ADSL) ou Túneis
/48 a usuários finais
/40 e /44 podem ser alocados (depende de aprovação)
http://arcnet6.net.my/how.html
80

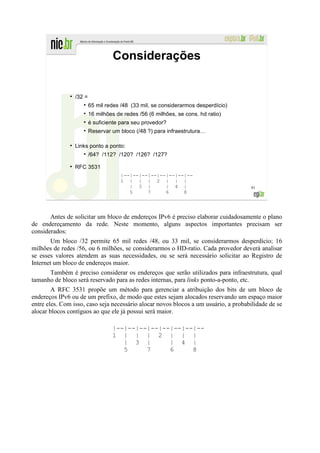

80. Considerações
●
/32 =
65 mil redes /48 (33 mil, se considerarmos desperdício)
16 milhões de redes /56 (6 milhões, se cons. hd ratio)
é suficiente para seu provedor?
Reservar um bloco (/48 ?) para infraestrutura…
Links ponto a ponto:
/64? /112? /120? /126? /127?
RFC 3531
|--|--|--|--|--|--|--|--
1 | | | 2 | | |
| 3 | | 4 | 81
5 7 6 8
Antes de solicitar um bloco de endereços IPv6 é preciso elaborar cuidadosamente o plano
de endereçamento da rede. Neste momento, alguns aspectos importantes precisam ser
considerados:
Um bloco /32 permite 65 mil redes /48, ou 33 mil, se considerarmos desperdício; 16
milhões de redes /56, ou 6 milhões, se considerarmos o HD-ratio. Cada provedor deverá analisar
se esses valores atendem as suas necessidades, ou se será necessário solicitar ao Registro de
Internet um bloco de endereços maior.
Também é preciso considerar os endereços que serão utilizados para infraestrutura, qual
tamanho de bloco será reservado para as redes internas, para links ponto-a-ponto, etc.
A RFC 3531 propõe um método para gerenciar a atribuição dos bits de um bloco de
endereços IPv6 ou de um prefixo, de modo que estes sejam alocados reservando um espaço maior
entre eles. Com isso, caso seja necessário alocar novos blocos a um usuário, a probabilidade de se
alocar blocos contíguos ao que ele já possui será maior.
|--|--|--|--|--|--|--|--
1 | | | 2 | | |
| 3 | | 4 |
5 7 6 8

81. Exercício de endereçamento
IPv6
Você é um provedor e recebeu o bloco 2001:0db8::/32
Você está presente em várias localidades (5 estados diferentes) e
tem planos de expansão.
Você atende a usuários domésticos, a pequenas, médias e grandes
empresas.
82
Será proposto agora um exercício rápido de planejamento de endereçamento:
– Você é um provedor e recebeu o bloco 2001:0db8::/32
– Você está presente em várias localidades (5 estados diferentes) e tem planos de
expansão.
– Você atende a usuários domésticos, a pequenas, médias e grandes empresas.
Trabalhe com os seguintes pontos:
(1) Você decidiu que a melhor forma de dividir os endereços é hierarquicamente... Qual
o tamanho do bloco de cada estado?
(2) Qual o tamanho do bloco a ser designado para cada tipo de usuário?
(3) Quantos usuários de cada tipo poderão ser atendidos dessa forma?
(4) Indique o bloco correspondente a cada localidade.
(5) Escolha uma localidade e indique os blocos correspondentes a cada tipo de usuário
(6) Nessa mesma localidade, indique o primeiro e o segundo blocos designados para cada
tipo de usuário (os 2 primeiros usuários de cada tipo)
(7) Para o segundo bloco/usuário de cada tipo, indique o primeiro e o último endereços.

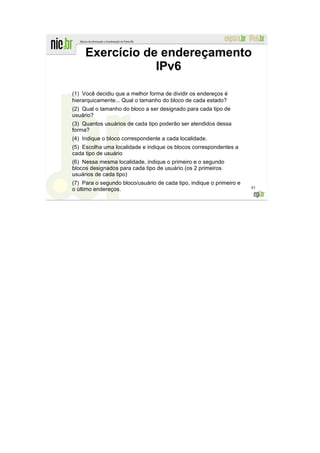

82. Exercício de endereçamento
IPv6
(1) Você decidiu que a melhor forma de dividir os endereços é
hierarquicamente... Qual o tamanho do bloco de cada estado?
(2) Qual o tamanho do bloco a ser designado para cada tipo de
usuário?
(3) Quantos usuários de cada tipo poderão ser atendidos dessa
forma?
(4) Indique o bloco correspondente a cada localidade.
(5) Escolha uma localidade e indique os blocos correspondentes a
cada tipo de usuário
(6) Nessa mesma localidade, indique o primeiro e o segundo
blocos designados para cada tipo de usuário (os 2 primeiros
usuários de cada tipo)
(7) Para o segundo bloco/usuário de cada tipo, indique o primeiro e
83
o último endereços.

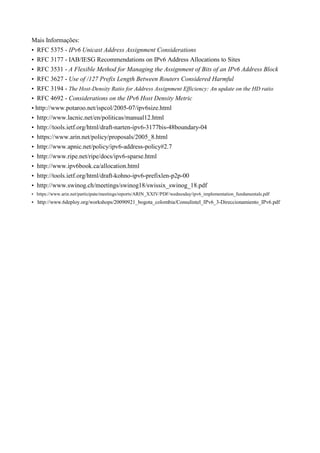

83. Mais Informações:
• RFC 5375 - IPv6 Unicast Address Assignment Considerations
• RFC 3177 - IAB/IESG Recommendations on IPv6 Address Allocations to Sites
• RFC 3531 - A Flexible Method for Managing the Assignment of Bits of an IPv6 Address Block
• RFC 3627 - Use of /127 Prefix Length Between Routers Considered Harmful
• RFC 3194 - The Host-Density Ratio for Address Assignment Efficiency: An update on the HD ratio
• RFC 4692 - Considerations on the IPv6 Host Density Metric
• http://www.potaroo.net/ispcol/2005-07/ipv6size.html
• http://www.lacnic.net/en/politicas/manual12.html
• http://tools.ietf.org/html/draft-narten-ipv6-3177bis-48boundary-04
• https://www.arin.net/policy/proposals/2005_8.html
• http://www.apnic.net/policy/ipv6-address-policy#2.7
• http://www.ripe.net/ripe/docs/ipv6-sparse.html
• http://www.ipv6book.ca/allocation.html
• http://tools.ietf.org/html/draft-kohno-ipv6-prefixlen-p2p-00
• http://www.swinog.ch/meetings/swinog18/swissix_swinog_18.pdf
• https://www.arin.net/participate/meetings/reports/ARIN_XXIV/PDF/wednesday/ipv6_implementation_fundamentals.pdf
• http://www.6deploy.org/workshops/20090921_bogota_colombia/Consulintel_IPv6_3-Direccionamiento_IPv6.pdf

84. 85

85. Funcionalidades do
IPv6 #1
Módulo 4 86
O protocolo IPv6 apresenta uma série de novas funcionalidades e outras aprimoradas em
relação ao IPv4.
Na primeira parte deste módulo, conheceremos um pouco mais sobre essas
funcionalidades, começando pelo estudo do protocolo ICMPv6 (Internet Control Message
Protocol version 6), peça fundamental para a execução de ferramentas como o protocolo de
Descoberta de Vizinhança (Neighbor Discovery) e o mecanismos de autoconfiguração stateless,
também tratados aqui. Por analisaremos o funcionamento do protocolo DHCPv6 e como estas
funcionalidades podem auxiliar no trabalho de renumeração de redes.

86. ICMPv6
●
Definido na RFC 4443.
●
Mesmas funções do ICMPv4 (mas não são compatíveis):
●
Informar características da rede;
●
Realizar diagnósticos;
●
Relatar erros no processamento de pacotes.
●
Assume as funcionalidades de outros protocolos:
●
ARP/RARP
●
IGMP
●
Identificado pelo valor 58 no campo Próximo Cabeçalho.
●
Deve ser implementado em todos os nós.
87
Definido na RFC 4443 para ser utilizado com o IPv6, o ICMPv6 é uma versão atualizada
do ICMP (Internet Control Message Protocol) utilizado com IPv4.
Esta nova versão do ICMP, embora apresente as mesma funções que o ICMPv4, como
reportar erros no processamento de pacotes e enviar mensagens sobre o status a as características
da rede, ela não é compatível com seu antecessor, apresentando agora um número maior de
mensagens e funcionalidades.
O ICMPv6, é agora o responsável por realizar as funções dos protocolos ARP (Address
Resolution Protocol), que mapeia os endereços da camada dois para IPs e vice-versa no IPv4, e
do IGMP (Internet Group Management Protocol), que gerencia os membros dos grupos multicast
no IPv4.
O valor no campo Próximo Cabeçalho, que indica a presença do protocolo ICMPv6, é 58,
e o suporte a este protocolo deve ser implementado em todos os nós.

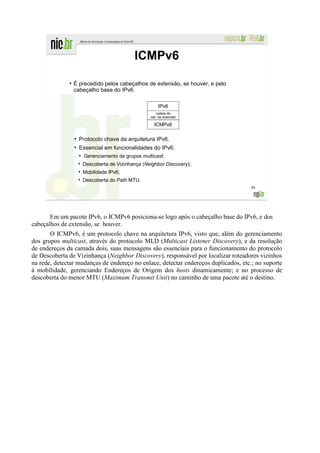

87. ICMPv6
●
É precedido pelos cabeçalhos de extensão, se houver, e pelo
cabeçalho base do IPv6.
IPv6
cadeia de
cab. de extensão
ICMPv6
●
Protocolo chave da arquitetura IPv6.
●
Essencial em funcionalidades do IPv6:
●
Gerenciamento de grupos multicast;
Descoberta de Vizinhança (Neighbor Discovery);
Mobilidade IPv6;
Descoberta do Path MTU.
88
Em um pacote IPv6, o ICMPv6 posiciona-se logo após o cabeçalho base do IPv6, e dos
cabeçalhos de extensão, se houver.
O ICMPv6, é um protocolo chave na arquitetura IPv6, visto que, além do gerenciamento
dos grupos multicast, através do protocolo MLD (Multicast Listener Discovery), e da resolução
de endereços da camada dois, suas mensagens são essenciais para o funcionamento do protocolo
de Descoberta de Vizinhança (Neighbor Discovery), responsável por localizar roteadores vizinhos
na rede, detectar mudanças de endereço no enlace, detectar endereços duplicados, etc.; no suporte
à mobilidade, gerenciando Endereços de Origem dos hosts dinamicamente; e no processo de
descoberta do menor MTU (Maximum Transmit Unit) no caminho de uma pacote até o destino.

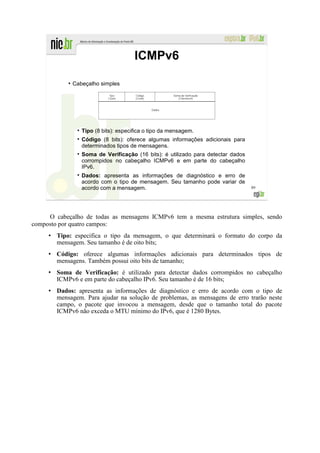

88. ICMPv6
●
Cabeçalho simples
Tipo (8 bits): especifica o tipo da mensagem.
Código (8 bits): oferece algumas informações adicionais para
determinados tipos de mensagens.
Soma de Verificação (16 bits): é utilizado para detectar dados
corrompidos no cabeçalho ICMPv6 e em parte do cabeçalho
IPv6.
Dados: apresenta as informações de diagnóstico e erro de
acordo com o tipo de mensagem. Seu tamanho pode variar de
acordo com a mensagem. 89
O cabeçalho de todas as mensagens ICMPv6 tem a mesma estrutura simples, sendo
composto por quatro campos:
Tipo: especifica o tipo da mensagem, o que determinará o formato do corpo da
mensagem. Seu tamanho é de oito bits;
Código: oferece algumas informações adicionais para determinados tipos de
mensagens. Também possui oito bits de tamanho;
Soma de Verificação: é utilizado para detectar dados corrompidos no cabeçalho
ICMPv6 e em parte do cabeçalho IPv6. Seu tamanho é de 16 bits;
Dados: apresenta as informações de diagnóstico e erro de acordo com o tipo de
mensagem. Para ajudar na solução de problemas, as mensagens de erro trarão neste
campo, o pacote que invocou a mensagem, desde que o tamanho total do pacote
ICMPv6 não exceda o MTU mínimo do IPv6, que é 1280 Bytes.

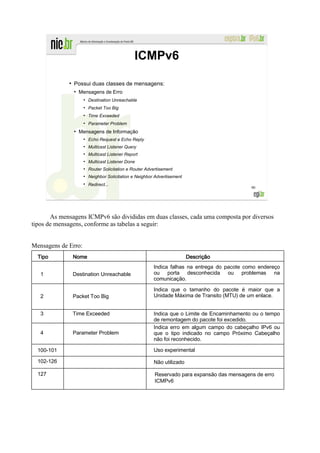

89. ICMPv6
●
Possui duas classes de mensagens:
●
Mensagens de Erro
●
Destination Unreachable
●
Packet Too Big
●
Time Exceeded
●
Parameter Problem
●
Mensagens de Informação
●
Echo Request e Echo Reply
●
Multicast Listener Query
●
Multicast Listener Report
●
Multicast Listener Done
●
Router Solicitation e Router Advertisement
●
Neighbor Solicitation e Neighbor Advertisement
●
Redirect...
90
As mensagens ICMPv6 são divididas em duas classes, cada uma composta por diversos
tipos de mensagens, conforme as tabelas a seguir:
Mensagens de Erro:
Tipo Nome Descrição
Indica falhas na entrega do pacote como endereço
1 Destination Unreachable ou porta desconhecida ou problemas na
comunicação.
Indica que o tamanho do pacote é maior que a
2 Packet Too Big Unidade Máxima de Transito (MTU) de um enlace.
3 Time Exceeded Indica que o Limite de Encaminhamento ou o tempo
de remontagem do pacote foi excedido.
Indica erro em algum campo do cabeçalho IPv6 ou
4 Parameter Problem que o tipo indicado no campo Próximo Cabeçalho
não foi reconhecido.
100-101 Uso experimental
102-126 Não utilizado
127 Reservado para expansão das mensagens de erro
ICMPv6

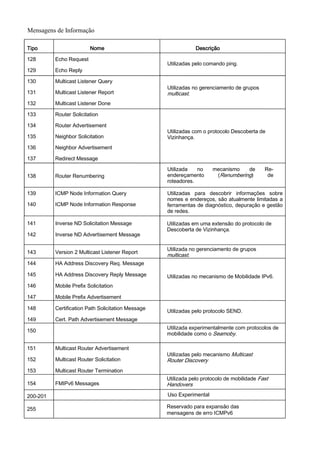

90. Mensagens de Informação
Tipo Nome Descrição
128 Echo Request
Utilizadas pelo comando ping.
129 Echo Reply
130 Multicast Listener Query
Utilizadas no gerenciamento de grupos
131 Multicast Listener Report multicast.
132 Multicast Listener Done
133 Router Solicitation
134 Router Advertisement
Utilizadas com o protocolo Descoberta de
135 Neighbor Solicitation Vizinhança.
136 Neighbor Advertisement
137 Redirect Message
Utilizada no mecanismo de Re-
138 Router Renumbering endereçamento (Renumbering) de
roteadores.
139 ICMP Node Information Query Utilizadas para descobrir informações sobre
nomes e endereços, são atualmente limitadas a
140 ICMP Node Information Response ferramentas de diagnóstico, depuração e gestão
de redes.
141 Inverse ND Solicitation Message Utilizadas em uma extensão do protocolo de
Descoberta de Vizinhança.
142 Inverse ND Advertisement Message
Utilizada no gerenciamento de grupos
143 Version 2 Multicast Listener Report
multicast.
144 HA Address Discovery Req. Message
145 HA Address Discovery Reply Message Utilizadas no mecanismo de Mobilidade IPv6.
146 Mobile Prefix Solicitation
147 Mobile Prefix Advertisement
148 Certification Path Solicitation Message
Utilizadas pelo protocolo SEND.
149 Cert. Path Advertisement Message
Utilizada experimentalmente com protocolos de
150
mobilidade como o Seamoby.
151 Multicast Router Advertisement
Utilizadas pelo mecanismo Multicast
152 Multicast Router Solicitation Router Discovery
153 Multicast Router Termination
Utilizada pelo protocolo de mobilidade Fast
154 FMIPv6 Messages Handovers
200-201 Uso Experimental
255 Reservado para expansão das
mensagens de erro ICMPv6

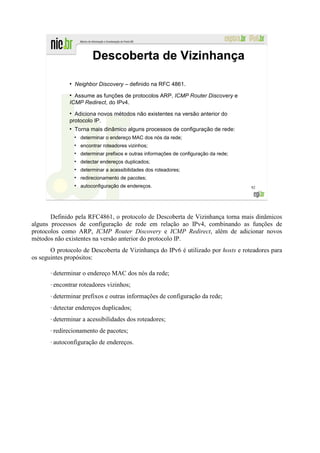

91. Descoberta de Vizinhança
●
Neighbor Discovery – definido na RFC 4861.
●
Assume as funções de protocolos ARP, ICMP Router Discovery e
ICMP Redirect, do IPv4.
●
Adiciona novos métodos não existentes na versão anterior do
protocolo IP.
●
Torna mais dinâmico alguns processos de configuração de rede:
●
determinar o endereço MAC dos nós da rede;
●
encontrar roteadores vizinhos;
●
determinar prefixos e outras informações de configuração da rede;
●
detectar endereços duplicados;
●
determinar a acessibilidades dos roteadores;
●
redirecionamento de pacotes;
●
autoconfiguração de endereços. 92
Definido pela RFC4861, o protocolo de Descoberta de Vizinhança torna mais dinâmicos
alguns processos de configuração de rede em relação ao IPv4, combinando as funções de
protocolos como ARP, ICMP Router Discovery e ICMP Redirect, além de adicionar novos
métodos não existentes na versão anterior do protocolo IP.
O protocolo de Descoberta de Vizinhança do IPv6 é utilizado por hosts e roteadores para
os seguintes propósitos:
• determinar o endereço MAC dos nós da rede;
• encontrar roteadores vizinhos;
• determinar prefixos e outras informações de configuração da rede;
• detectar endereços duplicados;
• determinar a acessibilidades dos roteadores;
• redirecionamento de pacotes;
• autoconfiguração de endereços.

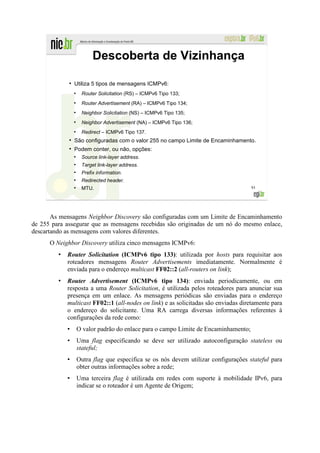

92. Descoberta de Vizinhança
●
Utiliza 5 tipos de mensagens ICMPv6:
●
Router Solicitation (RS) – ICMPv6 Tipo 133;
●
Router Advertisement (RA) – ICMPv6 Tipo 134;
●
Neighbor Solicitation (NS) – ICMPv6 Tipo 135;
●
Neighbor Advertisement (NA) – ICMPv6 Tipo 136;
●
Redirect – ICMPv6 Tipo 137.
●
São configuradas com o valor 255 no campo Limite de Encaminhamento.
●
Podem conter, ou não, opções:
●
Source link-layer address.
●
Target link-layer address.
●
Prefix information.
●
Redirected header.
●
MTU. 93
As mensagens Neighbor Discovery são configuradas com um Limite de Encaminhamento
de 255 para assegurar que as mensagens recebidas são originadas de um nó do mesmo enlace,
descartando as mensagens com valores diferentes.
O Neighbor Discovery utiliza cinco mensagens ICMPv6:
Router Solicitation (ICMPv6 tipo 133): utilizada por hosts para requisitar aos
roteadores mensagens Router Advertisements imediatamente. Normalmente é
enviada para o endereço multicast FF02::2 (all-routers on link);
Router Advertisement (ICMPv6 tipo 134): enviada periodicamente, ou em
resposta a uma Router Solicitation, é utilizada pelos roteadores para anunciar sua
presença em um enlace. As mensagens periódicas são enviadas para o endereço
multicast FF02::1 (all-nodes on link) e as solicitadas são enviadas diretamente para
o endereço do solicitante. Uma RA carrega diversas informações referentes à
configurações da rede como:
O valor padrão do enlace para o campo Limite de Encaminhamento;
Uma flag especificando se deve ser utilizado autoconfiguração stateless ou
stateful;
Outra flag que especifica se os nós devem utilizar configurações stateful para
obter outras informações sobre a rede;
Uma terceira flag é utilizada em redes com suporte à mobilidade IPv6, para
indicar se o roteador é um Agente de Origem;

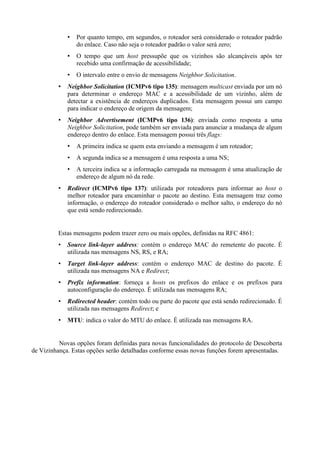

93. Por quanto tempo, em segundos, o roteador será considerado o roteador padrão
do enlace. Caso não seja o roteador padrão o valor será zero;
O tempo que um host pressupõe que os vizinhos são alcançáveis após ter
recebido uma confirmação de acessibilidade;
O intervalo entre o envio de mensagens Neighbor Solicitation.
Neighbor Solicitation (ICMPv6 tipo 135): mensagem multicast enviada por um nó
para determinar o endereço MAC e a acessibilidade de um vizinho, além de
detectar a existência de endereços duplicados. Esta mensagem possui um campo
para indicar o endereço de origem da mensagem;
Neighbor Advertisement (ICMPv6 tipo 136): enviada como resposta a uma
Neighbor Solicitation, pode também ser enviada para anunciar a mudança de algum
endereço dentro do enlace. Esta mensagem possui três flags:
A primeira indica se quem esta enviando a mensagem é um roteador;
A segunda indica se a mensagem é uma resposta a uma NS;
A terceira indica se a informação carregada na mensagem é uma atualização de
endereço de algum nó da rede.
Redirect (ICMPv6 tipo 137): utilizada por roteadores para informar ao host o
melhor roteador para encaminhar o pacote ao destino. Esta mensagem traz como
informação, o endereço do roteador considerado o melhor salto, o endereço do nó
que está sendo redirecionado.
Estas mensagens podem trazer zero ou mais opções, definidas na RFC 4861:
Source link-layer address: contém o endereço MAC do remetente do pacote. É
utilizada nas mensagens NS, RS, e RA;
Target link-layer address: contém o endereço MAC de destino do pacote. É
utilizada nas mensagens NA e Redirect;
Prefix information: forneça a hosts os prefixos do enlace e os prefixos para
autoconfiguração do endereço. É utilizada nas mensagens RA;
Redirected header: contém todo ou parte do pacote que está sendo redirecionado. É
utilizada nas mensagens Redirect; e
MTU: indica o valor do MTU do enlace. É utilizada nas mensagens RA.
Novas opções foram definidas para novas funcionalidades do protocolo de Descoberta
de Vizinhança. Estas opções serão detalhadas conforme essas novas funções forem apresentadas.

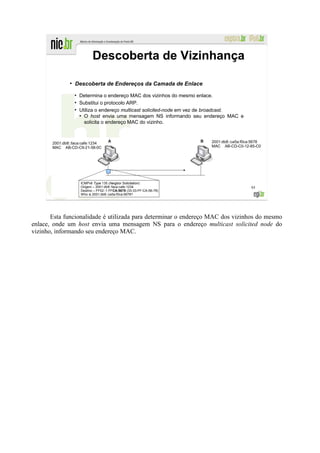

94. Descoberta de Vizinhança
●
Descoberta de Endereços da Camada de Enlace
●
Determina o endereço MAC dos vizinhos do mesmo enlace.
●
Substitui o protocolo ARP.
●
Utiliza o endereço multicast solicited-node em vez de broadcast.
●
O host envia uma mensagem NS informando seu endereço MAC e
solicita o endereço MAC do vizinho.
2001:db8::faca:cafe:1234 2001:db8::ca5a:f0ca:5678
MAC AB-CD-C9-21-58-0C MAC AB-CD-C0-12-85-C0
ICMPv6 Type 135 (Neigbor Solicitation)
Origem – 2001:db8::faca:cafe:1234 95
Destino – FF02::1:FFCA:5678 (33-33-FF-CA-56-78)
Who is 2001:db8::ca5a:f0ca:5678?
Esta funcionalidade é utilizada para determinar o endereço MAC dos vizinhos do mesmo
enlace, onde um host envia uma mensagem NS para o endereço multicast solicited node do
vizinho, informando seu endereço MAC.

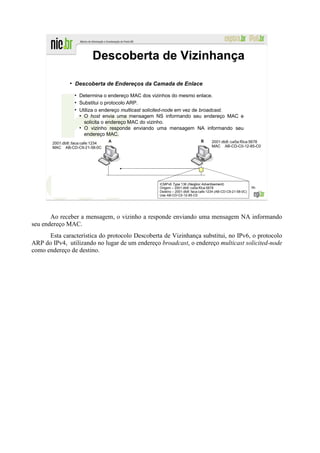

95. Descoberta de Vizinhança
●
Descoberta de Endereços da Camada de Enlace
●
Determina o endereço MAC dos vizinhos do mesmo enlace.
●
Substitui o protocolo ARP.
●
Utiliza o endereço multicast solicited-node em vez de broadcast.
●
O host envia uma mensagem NS informando seu endereço MAC e
solicita o endereço MAC do vizinho.
●
O vizinho responde enviando uma mensagem NA informando seu
endereço MAC.
2001:db8::faca:cafe:1234 2001:db8::ca5a:f0ca:5678
MAC AB-CD-C9-21-58-0C MAC AB-CD-C0-12-85-C0
ICMPv6 Type 136 (Neigbor Advertisement)
Origem – 2001:db8::ca5a:f0ca:5678 96
Destino – 2001:db8::faca:cafe:1234 (AB-CD-C9-21-58-0C)
Use AB-CD-C0-12-85-C0
Ao receber a mensagem, o vizinho a responde enviando uma mensagem NA informando
seu endereço MAC.
Esta característica do protocolo Descoberta de Vizinhança substitui, no IPv6, o protocolo
ARP do IPv4, utilizando no lugar de um endereço broadcast, o endereço multicast solicited-node
como endereço de destino.

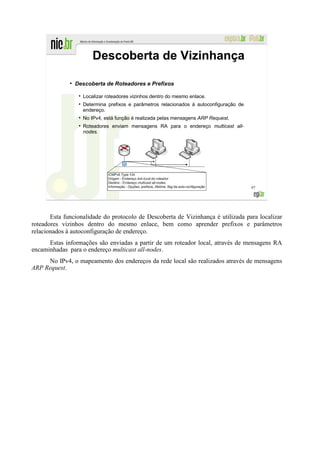

96. Descoberta de Vizinhança
●
Descoberta de Roteadores e Prefixos
Localizar roteadores vizinhos dentro do mesmo enlace.
Determina prefixos e parâmetros relacionados à autoconfiguração de
endereço.
No IPv4, está função é realizada pelas mensagens ARP Request.
Roteadores enviam mensagens RA para o endereço multicast all-
nodes.
97
Esta funcionalidade do protocolo de Descoberta de Vizinhança é utilizada para localizar
roteadores vizinhos dentro do mesmo enlace, bem como aprender prefixos e parâmetros
relacionados à autoconfiguração de endereço.
Estas informações são enviadas a partir de um roteador local, através de mensagens RA
encaminhadas para o endereço multicast all-nodes.
No IPv4, o mapeamento dos endereços da rede local são realizados através de mensagens
ARP Request.

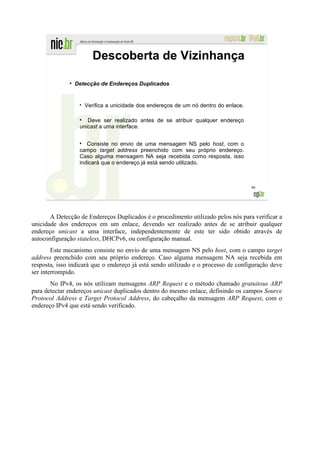

97. Descoberta de Vizinhança
●
Detecção de Endereços Duplicados
Verifica a unicidade dos endereços de um nó dentro do enlace.
Deve ser realizado antes de se atribuir qualquer endereço
unicast a uma interface.
Consiste no envio de uma mensagem NS pelo host, com o
campo target address preenchido com seu próprio endereço.
Caso alguma mensagem NA seja recebida como resposta, isso
indicará que o endereço já está sendo utilizado.
98
A Detecção de Endereços Duplicados é o procedimento utilizado pelos nós para verificar a
unicidade dos endereços em um enlace, devendo ser realizado antes de se atribuir qualquer
endereço unicast a uma interface, independentemente de este ter sido obtido através de
autoconfiguração stateless, DHCPv6, ou configuração manual.
Este mecanismo consiste no envio de uma mensagem NS pelo host, com o campo target
address preenchido com seu próprio endereço. Caso alguma mensagem NA seja recebida em
resposta, isso indicará que o endereço já está sendo utilizado e o processo de configuração deve
ser interrompido.
No IPv4, os nós utilizam mensagens ARP Request e o método chamado gratuitous ARP
para detectar endereços unicast duplicados dentro do mesmo enlace, definindo os campos Source
Protocol Address e Target Protocol Address, do cabeçalho da mensagem ARP Request, com o
endereço IPv4 que está sendo verificado.

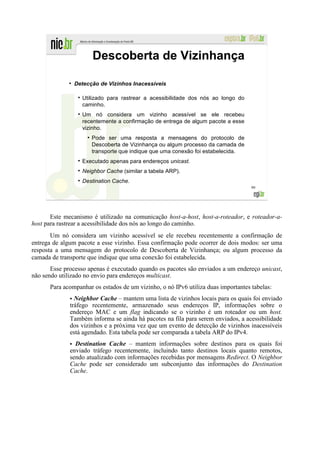

98. Descoberta de Vizinhança
●
Detecção de Vizinhos Inacessíveis
Utilizado para rastrear a acessibilidade dos nós ao longo do
caminho.
Um nó considera um vizinho acessível se ele recebeu
recentemente a confirmação de entrega de algum pacote a esse
vizinho.
●
Pode ser uma resposta a mensagens do protocolo de
Descoberta de Vizinhança ou algum processo da camada de
transporte que indique que uma conexão foi estabelecida.
Executado apenas para endereços unicast.
Neighbor Cache (similar a tabela ARP).
Destination Cache.
99
Este mecanismo é utilizado na comunicação host-a-host, host-a-roteador, e roteador-a-
host para rastrear a acessibilidade dos nós ao longo do caminho.
Um nó considera um vizinho acessível se ele recebeu recentemente a confirmação de
entrega de algum pacote a esse vizinho. Essa confirmação pode ocorrer de dois modos: ser uma
resposta a uma mensagem do protocolo de Descoberta de Vizinhança; ou algum processo da
camada de transporte que indique que uma conexão foi estabelecida.
Esse processo apenas é executado quando os pacotes são enviados a um endereço unicast,
não sendo utilizado no envio para endereços multicast.
Para acompanhar os estados de um vizinho, o nó IPv6 utiliza duas importantes tabelas:
• Neighbor Cache – mantem uma lista de vizinhos locais para os quais foi enviado
tráfego recentemente, armazenado seus endereços IP, informações sobre o
endereço MAC e um flag indicando se o vizinho é um roteador ou um host.
Também informa se ainda há pacotes na fila para serem enviados, a acessibilidade
dos vizinhos e a próxima vez que um evento de detecção de vizinhos inacessíveis
está agendado. Esta tabela pode ser comparada a tabela ARP do IPv4.
• Destination Cache – mantem informações sobre destinos para os quais foi
enviado tráfego recentemente, incluindo tanto destinos locais quanto remotos,
sendo atualizado com informações recebidas por mensagens Redirect. O Neighbor
Cache pode ser considerado um subconjunto das informações do Destination
Cache.

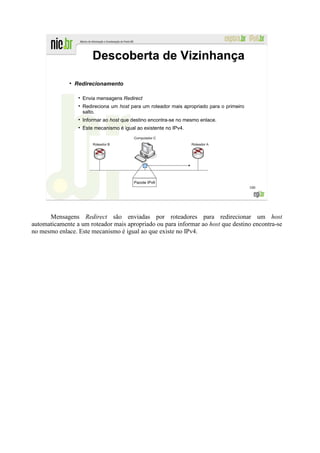

99. Descoberta de Vizinhança
●
Redirecionamento
Envia mensagens Redirect
Redireciona um host para um roteador mais apropriado para o primeiro
salto.
Informar ao host que destino encontra-se no mesmo enlace.
Este mecanismo é igual ao existente no IPv4.
Pacote IPv6
100
Mensagens Redirect são enviadas por roteadores para redirecionar um host
automaticamente a um roteador mais apropriado ou para informar ao host que destino encontra-se
no mesmo enlace. Este mecanismo é igual ao que existe no IPv4.

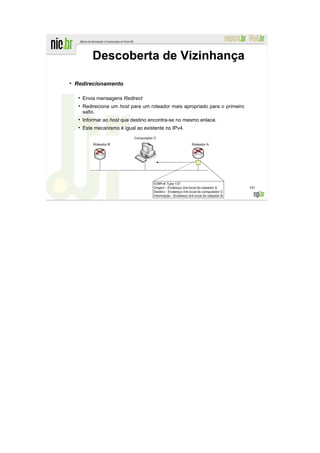

100. Descoberta de Vizinhança
●
Redirecionamento
Envia mensagens Redirect
Redireciona um host para um roteador mais apropriado para o primeiro
salto.
Informar ao host que destino encontra-se no mesmo enlace.
Este mecanismo é igual ao existente no IPv4.
101

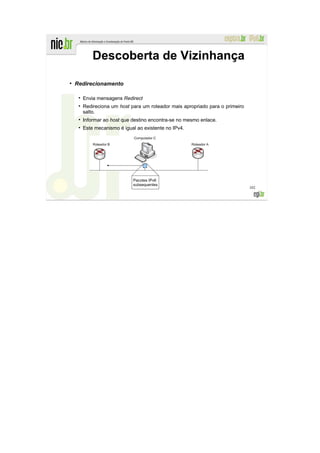

101. Descoberta de Vizinhança
●
Redirecionamento
Envia mensagens Redirect
Redireciona um host para um roteador mais apropriado para o primeiro
salto.
Informar ao host que destino encontra-se no mesmo enlace.
Este mecanismo é igual ao existente no IPv4.
Pacotes IPv6
subsequentes
102

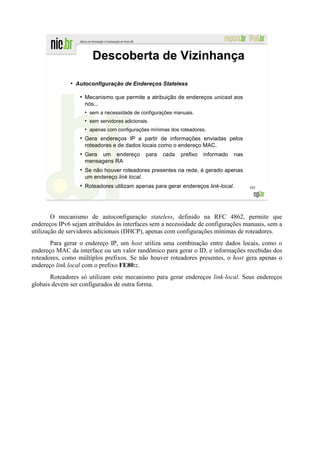

102. Descoberta de Vizinhança
●
Autoconfiguração de Endereços Stateless
●
Mecanismo que permite a atribuição de endereços unicast aos
nós...
●
sem a necessidade de configurações manuais.
●
sem servidores adicionais.
●
apenas com configurações mínimas dos roteadores.
●
Gera endereços IP a partir de informações enviadas pelos
roteadores e de dados locais como o endereço MAC.
●
Gera um endereço para cada prefixo informado nas
mensagens RA
●
Se não houver roteadores presentes na rede, é gerado apenas
um endereço link local.
●
Roteadores utilizam apenas para gerar endereços link-local. 103
O mecanismo de autoconfiguração stateless, definido na RFC 4862, permite que
endereços IPv6 sejam atribuídos às interfaces sem a necessidade de configurações manuais, sem a
utilização de servidores adicionais (DHCP), apenas com configurações mínimas de roteadores.
Para gerar o endereço IP, um host utiliza uma combinação entre dados locais, como o
endereço MAC da interface ou um valor randômico para gerar o ID, e informações recebidas dos
roteadores, como múltiplos prefixos. Se não houver roteadores presentes, o host gera apenas o
endereço link local com o prefixo FE80::.
Roteadores só utilizam este mecanismo para gerar endereços link-local. Seus endereços
globais devem ser configurados de outra forma.

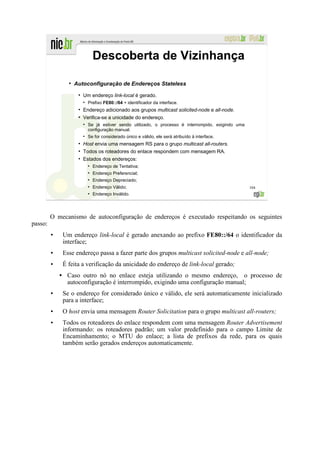

103. Descoberta de Vizinhança
●
Autoconfiguração de Endereços Stateless
●
Um endereço link-local é gerado.
●
Prefixo FE80::/64 + identificador da interface.
●
Endereço adicionado aos grupos multicast solicited-node e all-node.
●
Verifica-se a unicidade do endereço.
●
Se já estiver sendo utilizado, o processo é interrompido, exigindo uma
configuração manual.
●
Se for considerado único e válido, ele será atribuído à interface.
●
Host envia uma mensagem RS para o grupo multicast all-routers.
●
Todos os roteadores do enlace respondem com mensagem RA.
●
Estados dos endereços:
●
Endereço de Tentativa;
●
Endereço Preferencial;
●
Endereço Depreciado;
●
Endereço Válido; 104
●
Endereço Inválido.
O mecanismo de autoconfiguração de endereços é executado respeitando os seguintes
passo:
● Um endereço link-local é gerado anexando ao prefixo FE80::/64 o identificador da
interface;
● Esse endereço passa a fazer parte dos grupos multicast solicited-node e all-node;
● É feita a verificação da unicidade do endereço de link-local gerado;
Caso outro nó no enlace esteja utilizando o mesmo endereço, o processo de
autoconfiguração é interrompido, exigindo uma configuração manual;
● Se o endereço for considerado único e válido, ele será automaticamente inicializado
para a interface;
● O host envia uma mensagem Router Solicitation para o grupo multicast all-routers;
● Todos os roteadores do enlace respondem com uma mensagem Router Advertisement
informando: os roteadores padrão; um valor predefinido para o campo Limite de
Encaminhamento; o MTU do enlace; a lista de prefixos da rede, para os quais
também serão gerados endereços automaticamente.

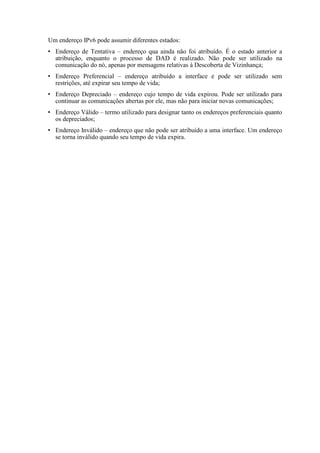

104. Um endereço IPv6 pode assumir diferentes estados:
Endereço de Tentativa – endereço qua ainda não foi atribuído. É o estado anterior a
atribuição, enquanto o processo de DAD é realizado. Não pode ser utilizado na
comunicação do nó, apenas por mensagens relativas à Descoberta de Vizinhança;
Endereço Preferencial – endereço atribuído a interface e pode ser utilizado sem
restrições, até expirar seu tempo de vida;
Endereço Depreciado – endereço cujo tempo de vida expirou. Pode ser utilizado para
continuar as comunicações abertas por ele, mas não para iniciar novas comunicações;
Endereço Válido – termo utilizado para designar tanto os endereços preferenciais quanto
os depreciados;
Endereço Inválido – endereço que não pode ser atribuído a uma interface. Um endereço
se torna inválido quando seu tempo de vida expira.

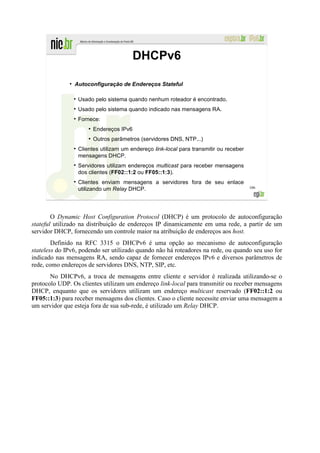

105. DHCPv6
●
Autoconfiguração de Endereços Stateful
Usado pelo sistema quando nenhum roteador é encontrado.
Usado pelo sistema quando indicado nas mensagens RA.
Fornece:
●
Endereços IPv6
●
Outros parâmetros (servidores DNS, NTP...)
Clientes utilizam um endereço link-local para transmitir ou receber
mensagens DHCP.
Servidores utilizam endereços multicast para receber mensagens
dos clientes (FF02::1:2 ou FF05::1:3).
Clientes enviam mensagens a servidores fora de seu enlace
utilizando um Relay DHCP. 106
O Dynamic Host Configuration Protocol (DHCP) é um protocolo de autoconfiguração
stateful utilizado na distribuição de endereços IP dinamicamente em uma rede, a partir de um
servidor DHCP, fornecendo um controle maior na atribuição de endereços aos host.
Definido na RFC 3315 o DHCPv6 é uma opção ao mecanismo de autoconfiguração
stateless do IPv6, podendo ser utilizado quando não há roteadores na rede, ou quando seu uso for
indicado nas mensagens RA, sendo capaz de fornecer endereços IPv6 e diversos parâmetros de
rede, como endereços de servidores DNS, NTP, SIP, etc.
No DHCPv6, a troca de mensagens entre cliente e servidor é realizada utilizando-se o
protocolo UDP. Os clientes utilizam um endereço link-local para transmitir ou receber mensagens
DHCP, enquanto que os servidores utilizam um endereço multicast reservado (FF02::1:2 ou
FF05::1:3) para receber mensagens dos clientes. Caso o cliente necessite enviar uma mensagem a
um servidor que esteja fora de sua sub-rede, é utilizado um Relay DHCP.

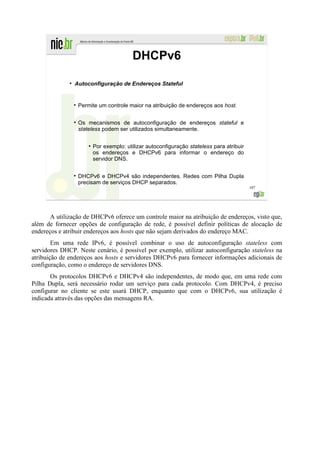

106. DHCPv6
●
Autoconfiguração de Endereços Stateful
Permite um controle maior na atribuição de endereços aos host.
Os mecanismos de autoconfiguração de endereços stateful e
stateless podem ser utilizados simultaneamente.
●
Por exemplo: utilizar autoconfiguração stateless para atribuir
os endereços e DHCPv6 para informar o endereço do
servidor DNS.
DHCPv6 e DHCPv4 são independentes. Redes com Pilha Dupla
precisam de serviços DHCP separados.
107
A utilização de DHCPv6 oferece um controle maior na atribuição de endereços, visto que,
além de fornecer opções de configuração de rede, é possível definir políticas de alocação de
endereços e atribuir endereços aos hosts que não sejam derivados do endereço MAC.
Em uma rede IPv6, é possível combinar o uso de autoconfiguração stateless com
servidores DHCP. Neste cenário, é possível por exemplo, utilizar autoconfiguração stateless na
atribuição de endereços aos hosts e servidores DHCPv6 para fornecer informações adicionais de
configuração, como o endereço de servidores DNS.
Os protocolos DHCPv6 e DHCPv4 são independentes, de modo que, em uma rede com
Pilha Dupla, será necessário rodar um serviço para cada protocolo. Com DHCPv4, é preciso
configurar no cliente se este usará DHCP, enquanto que com o DHCPv6, sua utilização é
indicada através das opções das mensagens RA.

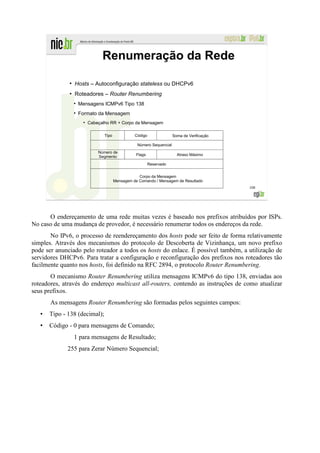

107. Renumeração da Rede
●
Hosts – Autoconfiguração stateless ou DHCPv6
●
Roteadores – Router Renumbering
Mensagens ICMPv6 Tipo 138
Formato da Mensagem
●
Cabeçalho RR + Corpo da Mensagem
Tipo Código Soma de Verificação
Número Sequencial
Número de
Segmento Flags Atraso Máximo
Reservado
Corpo da Mensagem
Mensagem de Comando / Mensagem de Resultado
108
O endereçamento de uma rede muitas vezes é baseado nos prefixos atribuídos por ISPs.
No caso de uma mudança de provedor, é necessário renumerar todos os endereços da rede.
No IPv6, o processo de reendereçamento dos hosts pode ser feito de forma relativamente
simples. Através dos mecanismos do protocolo de Descoberta de Vizinhança, um novo prefixo
pode ser anunciado pelo roteador a todos os hosts do enlace. É possível também, a utilização de
servidores DHCPv6. Para tratar a configuração e reconfiguração dos prefixos nos roteadores tão
facilmente quanto nos hosts, foi definido na RFC 2894, o protocolo Router Renumbering.
O mecanismo Router Renumbering utiliza mensagens ICMPv6 do tipo 138, enviadas aos
roteadores, através do endereço multicast all-routers, contendo as instruções de como atualizar
seus prefixos.
As mensagens Router Renumbering são formadas pelos seguintes campos:
Tipo - 138 (decimal);
Código - 0 para mensagens de Comando;
1 para mensagens de Resultado;
255 para Zerar Número Sequencial;

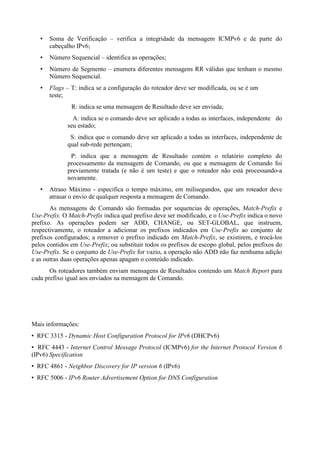

108. Soma de Verificação – verifica a integridade da mensagem ICMPv6 e de parte do
cabeçalho IPv6;
Número Sequencial – identifica as operações;
Número de Segmento – enumera diferentes mensagens RR válidas que tenham o mesmo
Número Sequencial.
Flags – T: indica se a configuração do roteador deve ser modificada, ou se é um
teste;
R: indica se uma mensagem de Resultado deve ser enviada;
A: indica se o comando deve ser aplicado a todas as interfaces, independente do
seu estado;
S: indica que o comando deve ser aplicado a todas as interfaces, independente de
qual sub-rede pertençam;
P: indica que a mensagem de Resultado contém o relatório completo do
processamento da mensagem de Comando, ou que a mensagem de Comando foi
previamente tratada (e não é um teste) e que o roteador não está processando-a
novamente.
Atraso Máximo - especifica o tempo máximo, em milisegundos, que um roteador deve
atrasar o envio de qualquer resposta a mensagem de Comando.
As mensagens de Comando são formadas por sequencias de operações, Match-Prefix e
Use-Prefix. O Match-Prefix indica qual prefixo deve ser modificado, e o Use-Prefix indica o novo
prefixo. As operações podem ser ADD, CHANGE, ou SET-GLOBAL, que instruem,
respectivamente, o roteador a adicionar os prefixos indicados em Use-Prefix ao conjunto de
prefixos configurados; a remover o prefixo indicado em Match-Prefix, se existirem, e trocá-los
pelos contidos em Use-Prefix; ou substituir todos os prefixos de escopo global, pelos prefixos do
Use-Prefix. Se o conjunto de Use-Prefix for vazio, a operação não ADD não faz nenhuma adição
e as outras duas operações apenas apagam o conteúdo indicado.
Os roteadores também enviam mensagens de Resultados contendo um Match Report para
cada prefixo igual aos enviados na mensagem de Comando.
Mais informações:
RFC 3315 - Dynamic Host Configuration Protocol for IPv6 (DHCPv6)
RFC 4443 - Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6
(IPv6) Specification
RFC 4861 - Neighbor Discovery for IP version 6 (IPv6)
RFC 5006 - IPv6 Router Advertisement Option for DNS Configuration

109. Funcionalidades do
IPv6 #2
Módulo 4 110
Dando continuidade ao estudo das funcionalidades do protocolo IPv6, veremos a seguir
como o novo protocolo trata a questão da fragmentação de pacotes e o gerenciamento de grupos
multicast. Veremos também, as alterações feitas no protocolo DNS e as melhorias apresentadas
pelo protocolo IPv6 referentes à aplicação de QoS e ao suporte à mobilidade.

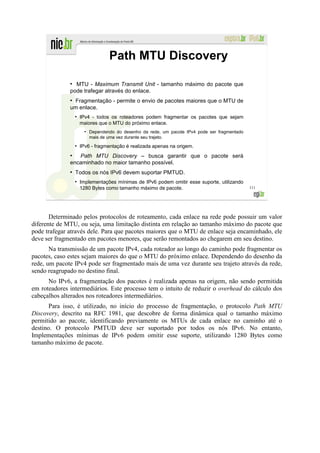

110. Path MTU Discovery
●
MTU - Maximum Transmit Unit - tamanho máximo do pacote que
pode trafegar através do enlace.
●
Fragmentação - permite o envio de pacotes maiores que o MTU de
um enlace.
●
IPv4 - todos os roteadores podem fragmentar os pacotes que sejam
maiores que o MTU do próximo enlace.
●
Dependendo do desenho da rede, um pacote IPv4 pode ser fragmentado
mais de uma vez durante seu trajeto.
●
IPv6 - fragmentação é realizada apenas na origem.
●
Path MTU Discovery – busca garantir que o pacote será
encaminhado no maior tamanho possível.
●
Todos os nós IPv6 devem suportar PMTUD.
●
Implementações mínimas de IPv6 podem omitir esse suporte, utilizando
1280 Bytes como tamanho máximo de pacote. 111
Determinado pelos protocolos de roteamento, cada enlace na rede pode possuir um valor
diferente de MTU, ou seja, uma limitação distinta em relação ao tamanho máximo do pacote que
pode trafegar através dele. Para que pacotes maiores que o MTU de enlace seja encaminhado, ele
deve ser fragmentado em pacotes menores, que serão remontados ao chegarem em seu destino.
Na transmissão de um pacote IPv4, cada roteador ao longo do caminho pode fragmentar os
pacotes, caso estes sejam maiores do que o MTU do próximo enlace. Dependendo do desenho da
rede, um pacote IPv4 pode ser fragmentado mais de uma vez durante seu trajeto através da rede,
sendo reagrupado no destino final.
No IPv6, a fragmentação dos pacotes é realizada apenas na origem, não sendo permitida
em roteadores intermediários. Este processo tem o intuito de reduzir o overhead do cálculo dos
cabeçalhos alterados nos roteadores intermediários.
Para isso, é utilizado, no início do processo de fragmentação, o protocolo Path MTU
Discovery, descrito na RFC 1981, que descobre de forma dinâmica qual o tamanho máximo
permitido ao pacote, identificando previamente os MTUs de cada enlace no caminho até o
destino. O protocolo PMTUD deve ser suportado por todos os nós IPv6. No entanto,
Implementações mínimas de IPv6 podem omitir esse suporte, utilizando 1280 Bytes como
tamanho máximo de pacote.

111. Path MTU Discovery
●
Assume que o MTU máximo do caminho é igual ao MTU do
primeiro salto.
●
Pacote maiores do que o suportado por algum roteador ao longo do
caminho, são descartados
●
Uma mensagem ICMPv6 packet too big é retornada.
●
Após o recebimento dessa mensagem, o nó de origem reduz o
tamanho dos pacotes de acordo com o MTU indicado na mensagem
packet too big.
●
O procedimento termina quando o tamanho do pacote for igual ou
inferior ao menor MTU do caminho.
●
Essas interações podem ocorrer diversas vezes até se encontrar o
menor MTU.
●
Pacotes enviados a um grupo multicast utilizam tamanho igual ao
menor PMTU de todo o conjunto de destinos.
112
O processo de Path MTU Discovery se inicia assumindo que o MTU de todo o caminho é
igual ao MTU do primeiro salto. Se o tamanho dos pacotes enviados for maior do que o
suportado por algum roteador ao longo do caminho, este irá descartá-lo e retornará uma
mensagem ICMPv6 packet too big, que devolve juntamente com a mensagem de erro, o valor do
MTU do enlace seguinte. Após o recebimento dessa mensagem, o nó de origem reduzirá o
tamanho dos pacotes de acordo com o MTU indicado na mensagem packet too big.
Esse procedimento termina quando o tamanho do pacote for igual ou inferior ao menor
MTU do caminho, sendo que estas iterações, de troca de mensagens e redução do tamanho dos
pacotes, podem ocorrer diversas vezes até se encontrar o menor MTU. Caso o pacote seja enviado
a um grupo multicast, o tamanho utilizado será o menor PMTU de todo o conjunto de destinos.
De um ponto de vista teórico, o PMTUD pode parecer imperfeito, dado que o roteamento
dos pacotes é dinâmico, e cada pacote pode ser entregue através de uma rota diferente. No
entanto, essas mudanças não são tão frequentes, e caso o valor do MTU diminua devido a uma
mudança de rota, a origem receberá a mensagem de erro e reduzirá o valor do Path MTU.
Mais informações:
• RFC 1981 - Path MTU Discovery for IP version 6

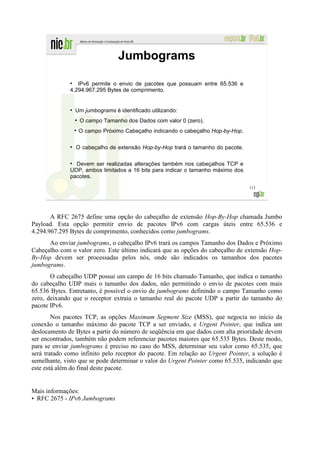

112. Jumbograms
●
IPv6 permite o envio de pacotes que possuam entre 65.536 e
4.294.967.295 Bytes de comprimento.
●
Um jumbograms é identificado utilizando:
●
O campo Tamanho dos Dados com valor 0 (zero).
O campo Próximo Cabeçalho indicando o cabeçalho Hop-by-Hop.
●
O cabeçalho de extensão Hop-by-Hop trará o tamanho do pacote.
●
Devem ser realizadas alterações também nos cabeçalhos TCP e
UDP, ambos limitados a 16 bits para indicar o tamanho máximo dos
pacotes.
113
A RFC 2675 define uma opção do cabeçalho de extensão Hop-By-Hop chamada Jumbo
Payload. Esta opção permitir envio de pacotes IPv6 com cargas úteis entre 65.536 e
4.294.967.295 Bytes de comprimento, conhecidos como jumbograms.
Ao enviar jumbograms, o cabeçalho IPv6 trará os campos Tamanho dos Dados e Próximo
Cabeçalho com o valor zero. Este último indicará que as opções do cabeçalho de extensão Hop-
By-Hop devem ser processadas pelos nós, onde são indicados os tamanhos dos pacotes
jumbograms.
O cabeçalho UDP possui um campo de 16 bits chamado Tamanho, que indica o tamanho
do cabeçalho UDP mais o tamanho dos dados, não permitindo o envio de pacotes com mais
65.536 Bytes. Entretanto, é possível o envio de jumbograms definindo o campo Tamanho como
zero, deixando que o receptor extraia o tamanho real do pacote UDP a partir do tamanho do
pacote IPv6.
Nos pacotes TCP, as opções Maximum Segment Size (MSS), que negocia no início da
conexão o tamanho máximo do pacote TCP a ser enviado, e Urgent Pointer, que indica um
deslocamento de Bytes a partir do número de seqüência em que dados com alta prioridade devem
ser encontrados, também não podem referenciar pacotes maiores que 65.535 Bytes. Deste modo,
para se enviar jumbograms é preciso no caso do MSS, determinar seu valor como 65.535, que
será tratado como infinito pelo receptor do pacote. Em relação ao Urgent Pointer, a solução é
semelhante, visto que se pode determinar o valor do Urgent Pointer como 65.535, indicando que
este está além do final deste pacote.
Mais informações:
• RFC 2675 - IPv6 Jumbograms

113. Gerenciamento de Grupos
Multicast
●
MLD (Multicast Listener Discovery).
●
Equivalente ao IGMPv2 do IPv4.
●
Utiliza mensagens ICMPv6.
●
Utiliza endereços link local como endereço de origem.
●
Utiliza a opção Router Alert do cabeçalho de extensão Hop-by-
Hop.
●
Nova versão
●
MLDv2 (equivalente ao IGMPv3).
●
MRD (Multicast Router Discovery).
●
Mecanismo utilizado para descobrir roteadores multicast.
●
Utiliza 3 novas mensagens ICMPv6. 114
Recapitulando o que foi dito no módulo anterior, multicast é uma técnica que permite
endereçar múltiplos nós como um grupo, possibilitando o envio de pacotes a todos os nós que o
compõe a partir de um endereço único que o identifica.
Os membros de um grupo multicast são dinâmicos, sendo que os nós podem entrar e sair
de um grupo a qualquer momento, não existindo limitações para o tamanho de um grupo
multicast.
O gerenciamento dos grupos multicast no IPv6 é realizado pelo Multicast Listener
Discovery (MLD), definido na RFC 2710. Este protocolo é o responsável por informar aos
roteadores multicast locais o interesse de nós em fazer parte ou sair de um determinado grupo
multicast. No IPv4, este trabalho é realizado pelo protocolo Internet Group Management Protocol
(IGMPv2).
O MLD utiliza três tipos de mensagens ICMPv6:
Multicast Listener Query (Tipo 130) - as mensagens Query possuem dois subtipos. A
General Query é utilizada por roteadores verificar periodicamente os membros do
grupo, solicitando a todos os nós multicast reportem todos os grupos de que fazem
parte. A Multicast-Address-Specific Query é utilizada por roteadores para descobrir
se existem nós fazendo parte de um determinado grupo;
Multicast Listener Report (Tipo 131) - mensagens Report não solicitadas são
enviadas por um nó quando este começa a fazer parte de grupo multicast. Elas
também são geradas em resposta a mensagens Query;
Multicast Listener Done (Tipo 132) – enviada pelos nós quando estes estão deixando
um determinado grupo.
Estas mensagens são enviadas com um endereço de origem link-local e com o valor 1 no
campo Limite de Encaminhamento, garantindo que elas permaneçam na rede local. Caso o
pacote possua um cabeçalho Hop-by-Hop, a flag Router Alert será marcada, deste modo, os
roteadores não descartarão o pacote, ainda que o endereço do grupo multicast em questão, não
esteja sendo ouvido por eles.

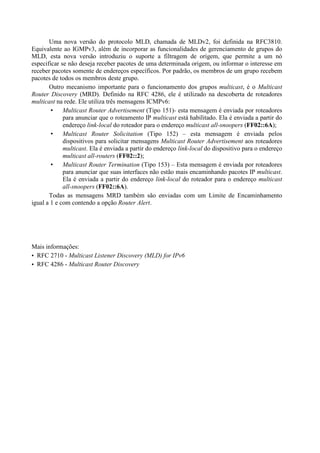

114. Uma nova versão do protocolo MLD, chamada de MLDv2, foi definida na RFC3810.
Equivalente ao IGMPv3, além de incorporar as funcionalidades de gerenciamento de grupos do
MLD, esta nova versão introduziu o suporte a filtragem de origem, que permite a um nó
especificar se não deseja receber pacotes de uma determinada origem, ou informar o interesse em
receber pacotes somente de endereços específicos. Por padrão, os membros de um grupo recebem
pacotes de todos os membros deste grupo.
Outro mecanismo importante para o funcionamento dos grupos multicast, é o Multicast
Router Discovery (MRD). Definido na RFC 4286, ele é utilizado na descoberta de roteadores
multicast na rede. Ele utiliza três mensagens ICMPv6:
Multicast Router Advertisement (Tipo 151)- esta mensagem é enviada por roteadores
para anunciar que o roteamento IP multicast está habilitado. Ela é enviada a partir do
endereço link-local do roteador para o endereço multicast all-snoopers (FF02::6A);
Multicast Router Solicitation (Tipo 152) – esta mensagem é enviada pelos
dispositivos para solicitar mensagens Multicast Router Advertisement aos roteadores
multicast. Ela é enviada a partir do endereço link-local do dispositivo para o endereço
multicast all-routers (FF02::2);
Multicast Router Termination (Tipo 153) – Esta mensagem é enviada por roteadores
para anunciar que suas interfaces não estão mais encaminhando pacotes IP multicast.
Ela é enviada a partir do endereço link-local do roteador para o endereço multicast
all-snoopers (FF02::6A).
Todas as mensagens MRD também são enviadas com um Limite de Encaminhamento
igual a 1 e com contendo a opção Router Alert.
Mais informações:
• RFC 2710 - Multicast Listener Discovery (MLD) for IPv6
• RFC 4286 - Multicast Router Discovery

115. DNS
●
Imensa base de dados distribuída utilizada para a resolução de
nomes de domínios em endereços IP e vice-versa.
●
Arquitetura hierárquica, com dados dispostos em uma árvore
invertida, distribuída eficientemente em um sistema descentralizado e
com cache.
●
Registros
IPv4 = A - Traduz nomes para endereços IPv4.
IPv6 = AAAA (quad-A) - Traduz nomes para endereços IPv6.
Exemplo: www.ipv6.br. IN A 200.160.4.22
IN AAAA 2001:12ff:0:4::22
116
O protocolo Domain Name System (DNS) é uma imensa base de dados distribuída
utilizada para a resolução de nomes de domínios em endereços IP e vice-versa. Possui uma
arquitetura hierárquica, com dados dispostos em uma árvore invertida, distribuída eficientemente
em um sistema descentralizado e com cache.
Para que o DNS trabalhe com a versão 6 do protocolo IP, algumas mudanças foram
definidas na RFC 3596.
Um novo registro foi criado para armazenar os endereços IPv6 de 128 bits, o AAAA ou
quad-A. Sua função é traduzir nomes para endereços IPv6, equivalente ao registro A utilizado
com o IPv4. Caso um host possua mais de um endereço IPv6, ele terá um registro quad-A para
cada endereço. Os registros são representados como se segue:
Exemplo: www.ipv6.br. IN A 200.160.4.22
IN AAAA 2001:12ff:0:4::22

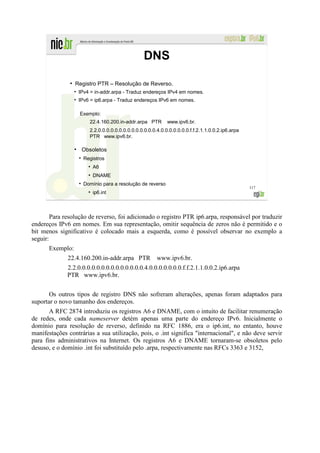

116. DNS
●
Registro PTR – Resolução de Reverso.
IPv4 = in-addr.arpa - Traduz endereços IPv4 em nomes.
IPv6 = ip6.arpa - Traduz endereços IPv6 em nomes.
Exemplo:
22.4.160.200.in-addr.arpa PTR www.ipv6.br.
2.2.0.0.0.0.0.0.0.0.0.0.0.0.0.0.4.0.0.0.0.0.0.0.f.f.2.1.1.0.0.2.ip6.arpa
PTR www.ipv6.br.
●
Obsoletos
Registros
●
A6
●
DNAME
Domínio para a resolução de reverso
117
●
ip6.int
Para resolução de reverso, foi adicionado o registro PTR ip6.arpa, responsável por traduzir
endereços IPv6 em nomes. Em sua representação, omitir sequência de zeros não é permitido e o
bit menos significativo é colocado mais a esquerda, como é possível observar no exemplo a
seguir:
Exemplo:
22.4.160.200.in-addr.arpa PTR www.ipv6.br.
2.2.0.0.0.0.0.0.0.0.0.0.0.0.0.0.4.0.0.0.0.0.0.0.f.f.2.1.1.0.0.2.ip6.arpa
PTR www.ipv6.br.
Os outros tipos de registro DNS não sofreram alterações, apenas foram adaptados para
suportar o novo tamanho dos endereços.
A RFC 2874 introduziu os registros A6 e DNAME, com o intuito de facilitar renumeração
de redes, onde cada nameserver detém apenas uma parte do endereço IPv6. Inicialmente o
domínio para resolução de reverso, definido na RFC 1886, era o ip6.int, no entanto, houve
manifestações contrárias a sua utilização, pois, o .int significa "internacional", e não deve servir
para fins administrativos na Internet. Os registros A6 e DNAME tornaram-se obsoletos pelo
desuso, e o domínio .int foi substituído pelo .arpa, respectivamente nas RFCs 3363 e 3152,

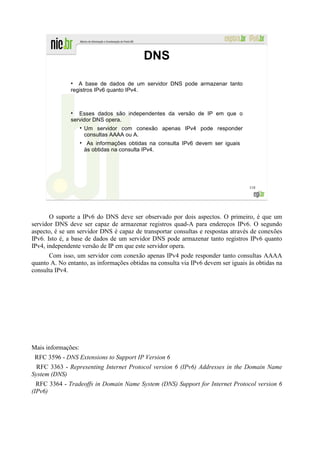

117. DNS
●
A base de dados de um servidor DNS pode armazenar tanto
registros IPv6 quanto IPv4.
●
Esses dados são independentes da versão de IP em que o
servidor DNS opera.
Um servidor com conexão apenas IPv4 pode responder
consultas AAAA ou A.
As informações obtidas na consulta IPv6 devem ser iguais
às obtidas na consulta IPv4.
118
O suporte a IPv6 do DNS deve ser observado por dois aspectos. O primeiro, é que um
servidor DNS deve ser capaz de armazenar registros quad-A para endereços IPv6. O segundo
aspecto, é se um servidor DNS é capaz de transportar consultas e respostas através de conexões
IPv6. Isto é, a base de dados de um servidor DNS pode armazenar tanto registros IPv6 quanto
IPv4, independente versão de IP em que este servidor opera.
Com isso, um servidor com conexão apenas IPv4 pode responder tanto consultas AAAA
quanto A. No entanto, as informações obtidas na consulta via IPv6 devem ser iguais às obtidas na
consulta IPv4.
Mais informações:
RFC 3596 - DNS Extensions to Support IP Version 6
RFC 3363 - Representing Internet Protocol version 6 (IPv6) Addresses in the Domain Name
System (DNS)
RFC 3364 - Tradeoffs in Domain Name System (DNS) Support for Internet Protocol version 6
(IPv6)

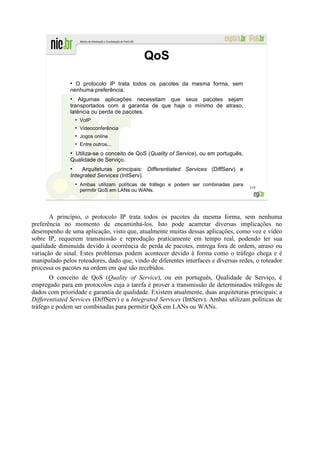

118. QoS
●
O protocolo IP trata todos os pacotes da mesma forma, sem
nenhuma preferência.
●
Algumas aplicações necessitam que seus pacotes sejam
transportados com a garantia de que haja o mínimo de atraso,
latência ou perda de pacotes.
●
VoIP
●
Videoconferência
●
Jogos online
●
Entre outros...
●
Utiliza-se o conceito de QoS (Quality of Service), ou em português,
Qualidade de Serviço.
●
Arquiteturas principais: Differentiated Services (DiffServ) e
Integrated Services (IntServ).
●
Ambas utilizam políticas de tráfego e podem ser combinadas para
119
permitir QoS em LANs ou WANs.
A princípio, o protocolo IP trata todos os pacotes da mesma forma, sem nenhuma
preferência no momento de encaminhá-los. Isto pode acarretar diversas implicações no
desempenho de uma aplicação, visto que, atualmente muitas dessas aplicações, como voz e vídeo
sobre IP, requerem transmissão e reprodução praticamente em tempo real, podendo ter sua
qualidade diminuída devido à ocorrência de perda de pacotes, entrega fora de ordem, atraso ou
variação de sinal. Estes problemas podem acontecer devido à forma como o tráfego chega e é
manipulado pelos roteadores, dado que, vindo de diferentes interfaces e diversas redes, o roteador
processa os pacotes na ordem em que são recebidos.
O conceito de QoS (Quality of Service), ou em português, Qualidade de Serviço, é
empregado para em protocolos cuja a tarefa é prover a transmissão de determinados tráfegos de
dados com prioridade e garantia de qualidade. Existem atualmente, duas arquiteturas principais: a
Differentiated Services (DiffServ) e a Integrated Services (IntServ). Ambas utilizam políticas de
tráfego e podem ser combinadas para permitir QoS em LANs ou WANs.

119. QoS
●
DiffServ: trabalha por meio de classes, agregando e priorizando
pacotes com requisitos QoS similares.
●
IPv4 – campo Tipo de Serviço (ToS).
●
IPv6 – campo Classe de Tráfego:
●
Mesma definição do campo ToS do IPv4.
●
Pode ser definido na origem ou por roteadores.
●
Pode ser redefinido por roteadores ao longo do caminho.
●
Em pacotes que não necessitam de QoS o campo Classe de
Tráfego apresenta o valor 0 (zero).
●
DiffServ não exige identificação ou gerencia dos fluxos.
●
Muito utilizado devido a sua facilidade de implantação.
120
O DiffServ trabalha por meio de classes, agregando e priorizando pacotes com requisitos
QoS similares.
Pacotes DiffServ são identificados pelos oito bits dos campos Tipo de Serviço do IPv4 e
Classe de Tráfego do IPv6, com o intuito de identificar e distinguir as diferentes classes ou
prioridades de pacotes que necessitem de QoS.
Ambos os campos possuem as mesmas definições e as prioridades atribuídas a cada tipo de
pacote podem ser definidos tanto na origem quanto nos roteadores, podendo também, serem
redefinidas ao longo do caminho por roteadores intermediários. Pacotes que não necessitem de
QoS o campo Classe de Tráfego apresenta o valor zero.
Comparado com o IntServ, o DiffServ não exige qualquer identificação ou gerencia dos
fluxos, além de ser geralmente mais utilizado nas redes, devido a sua facilidade de implantação.

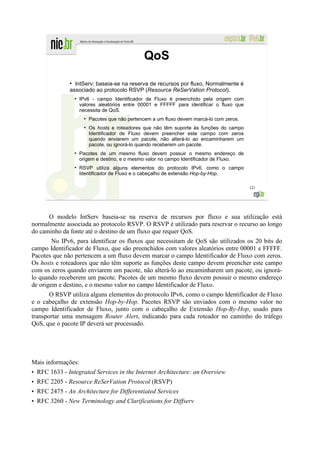

120. QoS
●
IntServ: baseia-se na reserva de recursos por fluxo. Normalmente é
associado ao protocolo RSVP (Resource ReSerVation Protocol).
●
IPv6 - campo Identificador de Fluxo é preenchido pela origem com
valores aleatórios entre 00001 e FFFFF para identificar o fluxo que
necessita de QoS.
●
Pacotes que não pertencem a um fluxo devem marcá-lo com zeros.
●
Os hosts e roteadores que não têm suporte às funções do campo
Identificador de Fluxo devem preencher este campo com zeros
quando enviarem um pacote, não alterá-lo ao encaminharem um
pacote, ou ignorá-lo quando receberem um pacote.
●
Pacotes de um mesmo fluxo devem possuir o mesmo endereço de
origem e destino, e o mesmo valor no campo Identificador de Fluxo.
●
RSVP utiliza alguns elementos do protocolo IPv6, como o campo
Identificador de Fluxo e o cabeçalho de extensão Hop-by-Hop.
121
O modelo IntServ baseia-se na reserva de recursos por fluxo e sua utilização está
normalmente associada ao protocolo RSVP. O RSVP é utilizado para reservar o recurso ao longo
do caminho da fonte até o destino de um fluxo que requer QoS.
No IPv6, para identificar os fluxos que necessitam de QoS são utilizados os 20 bits do
campo Identificador de Fluxo, que são preenchidos com valores aleatórios entre 00001 e FFFFF.
Pacotes que não pertencem a um fluxo devem marcar o campo Identificador de Fluxo com zeros.
Os hosts e roteadores que não têm suporte as funções deste campo devem preencher este campo
com os zeros quando enviarem um pacote, não alterá-lo ao encaminharem um pacote, ou ignorá-
lo quando receberem um pacote. Pacotes de um mesmo fluxo devem possuir o mesmo endereço
de origem e destino, e o mesmo valor no campo Identificador de Fluxo.
O RSVP utiliza alguns elementos do protocolo IPv6, como o campo Identificador de Fluxo
e o cabeçalho de extensão Hop-by-Hop. Pacotes RSVP são enviados com o mesmo valor no
campo Identificador de Fluxo, junto com o cabeçalho de Extensão Hop-By-Hop, usado para
transportar uma mensagem Router Alert, indicando para cada roteador no caminho do tráfego
QoS, que o pacote IP deverá ser processado.
Mais informações:
• RFC 1633 - Integrated Services in the Internet Architecture: an Overview
• RFC 2205 - Resource ReSerVation Protocol (RSVP)
• RFC 2475 - An Architecture for Differentiated Services
• RFC 3260 - New Terminology and Clarifications for Diffserv

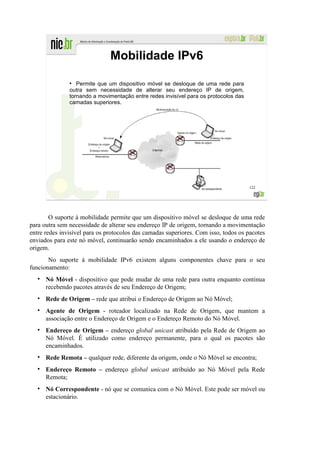

121. Mobilidade IPv6
●
Permite que um dispositivo móvel se desloque de uma rede para
outra sem necessidade de alterar seu endereço IP de origem,
tornando a movimentação entre redes invisível para os protocolos das
camadas superiores.
122
O suporte à mobilidade permite que um dispositivo móvel se desloque de uma rede
para outra sem necessidade de alterar seu endereço IP de origem, tornando a movimentação
entre redes invisível para os protocolos das camadas superiores. Com isso, todos os pacotes
enviados para este nó móvel, continuarão sendo encaminhados a ele usando o endereço de
origem.
No suporte à mobilidade IPv6 existem alguns componentes chave para o seu
funcionamento:
Nó Móvel - dispositivo que pode mudar de uma rede para outra enquanto continua
recebendo pacotes através de seu Endereço de Origem;
Rede de Origem – rede que atribui o Endereço de Origem ao Nó Móvel;
Agente de Origem - roteador localizado na Rede de Origem, que mantem a
associação entre o Endereço de Origem e o Endereço Remoto do Nó Móvel.
Endereço de Origem – endereço global unicast atribuído pela Rede de Origem ao
Nó Móvel. É utilizado como endereço permanente, para o qual os pacotes são
encaminhados.
Rede Remota – qualquer rede, diferente da origem, onde o Nó Móvel se encontra;
Endereço Remoto – endereço global unicast atribuído ao Nó Móvel pela Rede
Remota;
Nó Correspondente - nó que se comunica com o Nó Móvel. Este pode ser móvel ou
estacionário.

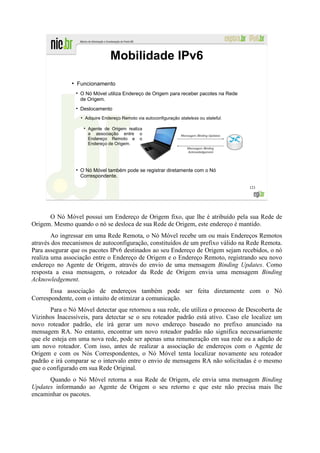

122. Mobilidade IPv6
●
Funcionamento
O Nó Móvel utiliza Endereço de Origem para receber pacotes na Rede
de Origem.
Deslocamento
Adquire Endereço Remoto via autoconfiguração stateless ou stateful.
Agente de Origem realiza
a associação entre o
Endereço Remoto e o
Endereço de Origem.
O Nó Móvel também pode se registrar diretamente com o Nó
Correspondente.
123
O Nó Móvel possui um Endereço de Origem fixo, que lhe é atribuído pela sua Rede de
Origem. Mesmo quando o nó se desloca de sua Rede de Origem, este endereço é mantido.
Ao ingressar em uma Rede Remota, o Nó Móvel recebe um ou mais Endereços Remotos
através dos mecanismos de autoconfiguração, constituídos de um prefixo válido na Rede Remota.
Para assegurar que os pacotes IPv6 destinados ao seu Endereço de Origem sejam recebidos, o nó
realiza uma associação entre o Endereço de Origem e o Endereço Remoto, registrando seu novo
endereço no Agente de Origem, através do envio de uma mensagem Binding Updates. Como
resposta a essa mensagem, o roteador da Rede de Origem envia uma mensagem Binding
Acknowledgement.
Essa associação de endereços também pode ser feita diretamente com o Nó
Correspondente, com o intuito de otimizar a comunicação.
Para o Nó Móvel detectar que retornou a sua rede, ele utiliza o processo de Descoberta de
Vizinhos Inacessíveis, para detectar se o seu roteador padrão está ativo. Caso ele localize um
novo roteador padrão, ele irá gerar um novo endereço baseado no prefixo anunciado na
mensagem RA. No entanto, encontrar um novo roteador padrão não significa necessariamente
que ele esteja em uma nova rede, pode ser apenas uma renumeração em sua rede ou a adição de
um novo roteador. Com isso, antes de realizar a associação de endereços com o Agente de
Origem e com os Nós Correspondentes, o Nó Móvel tenta localizar novamente seu roteador
padrão e irá comparar se o intervalo entre o envio de mensagens RA não solicitadas é o mesmo
que o configurado em sua Rede Original.
Quando o Nó Móvel retorna a sua Rede de Origem, ele envia uma mensagem Binding
Updates informando ao Agente de Origem o seu retorno e que este não precisa mais lhe
encaminhar os pacotes.

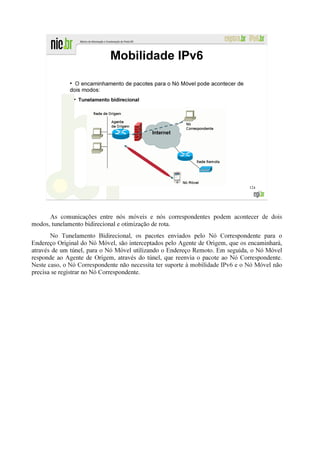

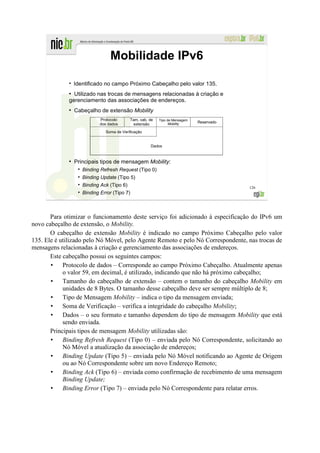

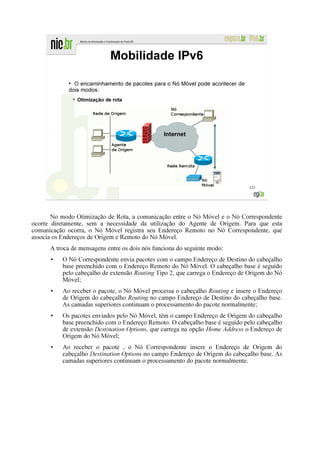

125. Mobilidade IPv6
●
Identificado no campo Próximo Cabeçalho pelo valor 135.
●
Utilizado nas trocas de mensagens relacionadas à criação e
gerenciamento das associações de endereços.
●
Cabeçalho de extensão Mobility
Protocolo Tam. cab. de Tipo de Mensagem
dos dados Reservado
extensão Mobility
Soma de Verificação
Dados
●
Principais tipos de mensagem Mobility:
Binding Refresh Request (Tipo 0)
Binding Update (Tipo 5)
Binding Ack (Tipo 6) 126
Binding Error (Tipo 7)
Para otimizar o funcionamento deste serviço foi adicionado à especificação do IPv6 um
novo cabeçalho de extensão, o Mobility.
O cabeçalho de extensão Mobility é indicado no campo Próximo Cabeçalho pelo valor
135. Ele é utilizado pelo Nó Móvel, pelo Agente Remoto e pelo Nó Correspondente, nas trocas de
mensagens relacionadas à criação e gerenciamento das associações de endereços.
Este cabeçalho possui os seguintes campos:
Protocolo de dados – Corresponde ao campo Próximo Cabeçalho. Atualmente apenas
o valor 59, em decimal, é utilizado, indicando que não há próximo cabeçalho;
Tamanho do cabeçalho de extensão – contem o tamanho do cabeçalho Mobility em
unidades de 8 Bytes. O tamanho desse cabeçalho deve ser sempre múltiplo de 8;
Tipo de Mensagem Mobility – indica o tipo da mensagem enviada;
Soma de Verificação – verifica a integridade do cabeçalho Mobility;
Dados – o seu formato e tamanho dependem do tipo de mensagem Mobility que está
sendo enviada.
Principais tipos de mensagem Mobility utilizadas são:
Binding Refresh Request (Tipo 0) – enviada pelo Nó Correspondente, solicitando ao
Nó Móvel a atualização da associação de endereços;
Binding Update (Tipo 5) – enviada pelo Nó Móvel notificando ao Agente de Origem
ou ao Nó Correspondente sobre um novo Endereço Remoto;
Binding Ack (Tipo 6) – enviada como confirmação de recebimento de uma mensagem
Binding Update;
Binding Error (Tipo 7) – enviada pelo Nó Correspondente para relatar erros.

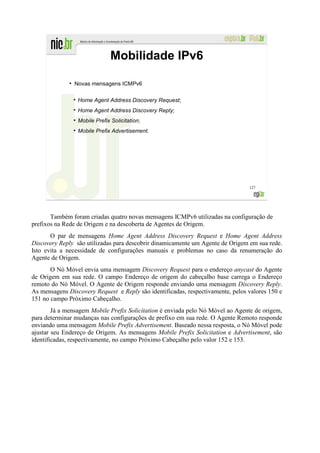

126. Mobilidade IPv6
●
Novas mensagens ICMPv6
Home Agent Address Discovery Request;
Home Agent Address Discovery Reply;
Mobile Prefix Solicitation;
Mobile Prefix Advertisement.
127
Também foram criadas quatro novas mensagens ICMPv6 utilizadas na configuração de
prefixos na Rede de Origem e na descoberta de Agentes de Origem.
O par de mensagens Home Agent Address Discovery Request e Home Agent Address
Discovery Reply são utilizadas para descobrir dinamicamente um Agente de Origem em sua rede.
Isto evita a necessidade de configurações manuais e problemas no caso da renumeração do
Agente de Origem.
O Nó Móvel envia uma mensagem Discovery Request para o endereço anycast do Agente
de Origem em sua rede. O campo Endereço de origem do cabeçalho base carrega o Endereço
remoto do Nó Móvel. O Agente de Origem responde enviando uma mensagem Discovery Reply.
As mensagens Discovery Request e Reply são identificadas, respectivamente, pelos valores 150 e
151 no campo Próximo Cabeçalho.
Já a mensagem Mobile Prefix Solicitation é enviada pelo Nó Móvel ao Agente de origem,
para determinar mudanças nas configurações de prefixo em sua rede. O Agente Remoto responde
enviando uma mensagem Mobile Prefix Advertisement. Baseado nessa resposta, o Nó Móvel pode
ajustar seu Endereço de Origem. As mensagens Mobile Prefix Solicitation e Advertisement, são
identificadas, respectivamente, no campo Próximo Cabeçalho pelo valor 152 e 153.

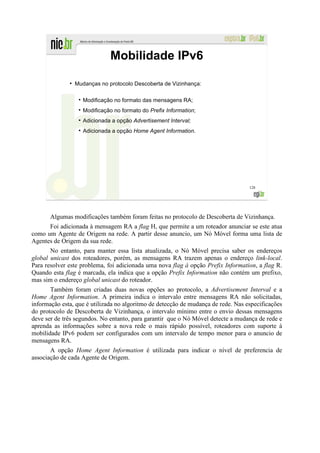

127. Mobilidade IPv6
●
Mudanças no protocolo Descoberta de Vizinhança:
Modificação no formato das mensagens RA;
Modificação no formato do Prefix Information;
Adicionada a opção Advertisement Interval;
Adicionada a opção Home Agent Information.
128
Algumas modificações também foram feitas no protocolo de Descoberta de Vizinhança.
Foi adicionada à mensagem RA a flag H, que permite a um roteador anunciar se este atua
como um Agente de Origem na rede. A partir desse anuncio, um Nó Móvel forma uma lista de
Agentes de Origem da sua rede.
No entanto, para manter essa lista atualizada, o Nó Móvel precisa saber os endereços
global unicast dos roteadores, porém, as mensagens RA trazem apenas o endereço link-local.
Para resolver este problema, foi adicionada uma nova flag à opção Prefix Information, a flag R.
Quando esta flag é marcada, ela indica que a opção Prefix Information não contém um prefixo,
mas sim o endereço global unicast do roteador.
Também foram criadas duas novas opções ao protocolo, a Advertisement Interval e a
Home Agent Information. A primeira indica o intervalo entre mensagens RA não solicitadas,
informação esta, que é utilizada no algoritmo de detecção de mudança de rede. Nas especificações
do protocolo de Descoberta de Vizinhança, o intervalo mínimo entre o envio dessas mensagens
deve ser de três segundos. No entanto, para garantir que o Nó Móvel detecte a mudança de rede e
aprenda as informações sobre a nova rede o mais rápido possível, roteadores com suporte à
mobilidade IPv6 podem ser configurados com um intervalo de tempo menor para o anuncio de
mensagens RA.
A opção Home Agent Information é utilizada para indicar o nível de preferencia de
associação de cada Agente de Origem.

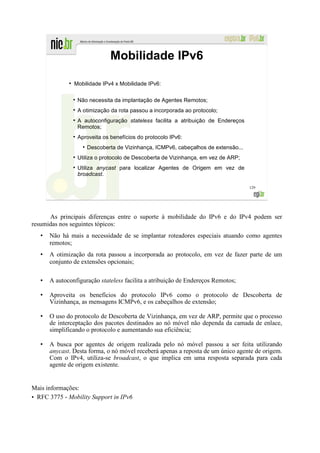

128. Mobilidade IPv6
●
Mobilidade IPv4 x Mobilidade IPv6:
Não necessita da implantação de Agentes Remotos;
A otimização da rota passou a incorporada ao protocolo;
A autoconfiguração stateless facilita a atribuição de Endereços
Remotos;
Aproveita os benefícios do protocolo IPv6:
●
Descoberta de Vizinhança, ICMPv6, cabeçalhos de extensão...
Utiliza o protocolo de Descoberta de Vizinhança, em vez de ARP;
Utiliza anycast para localizar Agentes de Origem em vez de
broadcast.
129
As principais diferenças entre o suporte à mobilidade do IPv6 e do IPv4 podem ser
resumidas nos seguintes tópicos:
Não há mais a necessidade de se implantar roteadores especiais atuando como agentes
remotos;
A otimização da rota passou a incorporada ao protocolo, em vez de fazer parte de um
conjunto de extensões opcionais;
A autoconfiguração stateless facilita a atribuição de Endereços Remotos;
Aproveita os benefícios do protocolo IPv6 como o protocolo de Descoberta de
Vizinhança, as mensagens ICMPv6, e os cabeçalhos de extensão;
O uso do protocolo de Descoberta de Vizinhança, em vez de ARP, permite que o processo
de interceptação dos pacotes destinados ao nó móvel não dependa da camada de enlace,
simplificando o protocolo e aumentando sua eficiência;
A busca por agentes de origem realizada pelo nó móvel passou a ser feita utilizando
anycast. Desta forma, o nó móvel receberá apenas a reposta de um único agente de origem.
Com o IPv4, utiliza-se broadcast, o que implica em uma resposta separada para cada
agente de origem existente.
Mais informações:
• RFC 3775 - Mobility Support in IPv6

129. 130

130. Gerenciamento e
Monitoramento de
Redes IPv6
Módulo 5 131
A utilização de protocolos e ferramentas de gerenciamento e monitoramento de redes é
muito importante para a manutenção da qualidade e obtenção do máximo desempenho desta rede.
Com a adoção do novo Protocolo Internet, é preciso conhecer quais dessas ferramentas são
capazes de coletar informações sobre IPv6 e se estão aptas a obtê-las através da rede IPv6.
Neste módulo estes aspectos serão abordados em relação a alguns protocolos utilizados
para estes fins como SSH, FTP, SNMP, entre outros, e alguns aplicativos como Argus, Nagios,
MRTG, Rancid, Wireshark e Looking Glass.

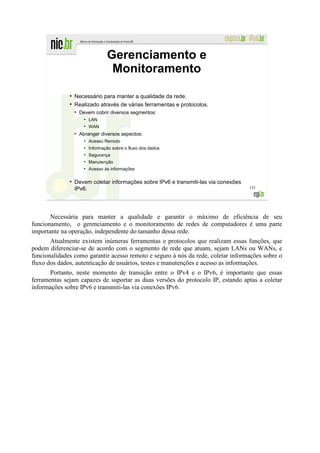

131. Gerenciamento e
Monitoramento
●
Necessário para manter a qualidade da rede.
●
Realizado através de várias ferramentas e protocolos.
●
Devem cobrir diversos segmentos:
●
LAN
●
WAN
●
Abranger diversos aspectos:
●
Acesso Remoto
●
Informação sobre o fluxo dos dados
●
Segurança
●
Manutenção
●
Acesso às informações
●
Devem coletar informações sobre IPv6 e transmiti-las via conexões
IPv6. 132
Necessária para manter a qualidade e garantir o máximo de eficiência de seu
funcionamento, o gerenciamento e o monitoramento de redes de computadores é uma parte
importante na operação, independente do tamanho dessa rede.
Atualmente existem inúmeras ferramentas e protocolos que realizam essas funções, que
podem diferenciar-se de acordo com o segmento de rede que atuam, sejam LANs ou WANs, e
funcionalidades como garantir acesso remoto e seguro à nós da rede, coletar informações sobre o
fluxo dos dados, autenticação de usuários, testes e manutenções e acesso as informações.
Portanto, neste momento de transição entre o IPv4 e o IPv6, é importante que essas
ferramentas sejam capazes de suportar as duas versões do protocolo IP, estando aptas a coletar
informações sobre IPv6 e transmiti-las via conexões IPv6.

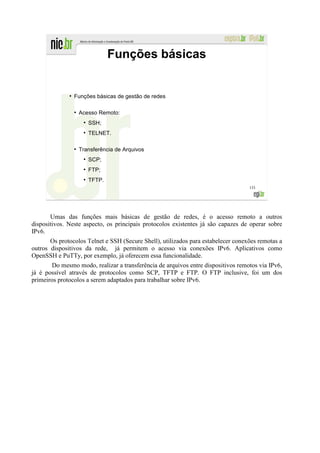

132. Funções básicas
●
Funções básicas de gestão de redes
●
Acesso Remoto:
●
SSH;
●
TELNET.
●
Transferência de Arquivos
●
SCP;
●
FTP;
●
TFTP.
133
Umas das funções mais básicas de gestão de redes, é o acesso remoto a outros
dispositivos. Neste aspecto, os principais protocolos existentes já são capazes de operar sobre
IPv6.
Os protocolos Telnet e SSH (Secure Shell), utilizados para estabelecer conexões remotas a
outros dispositivos da rede, já permitem o acesso via conexões IPv6. Aplicativos como
OpenSSH e PuTTy, por exemplo, já oferecem essa funcionalidade.
Do mesmo modo, realizar a transferência de arquivos entre dispositivos remotos via IPv6,
já é possível através de protocolos como SCP, TFTP e FTP. O FTP inclusive, foi um dos
primeiros protocolos a serem adaptados para trabalhar sobre IPv6.

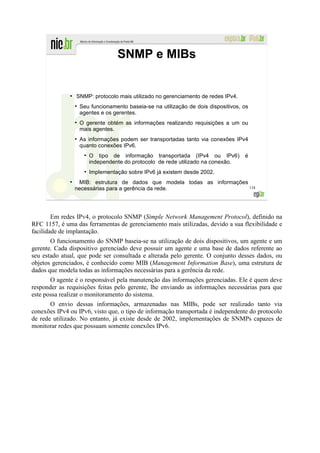

133. SNMP e MIBs
●
SNMP: protocolo mais utilizado no gerenciamento de redes IPv4.
●
Seu funcionamento baseia-se na utilização de dois dispositivos, os
agentes e os gerentes.
●
O gerente obtém as informações realizando requisições a um ou
mais agentes.
●
As informações podem ser transportadas tanto via conexões IPv4
quanto conexões IPv6.
●
O tipo de informação transportada (IPv4 ou IPv6) é
independente do protocolo de rede utilizado na conexão.
●
Implementação sobre IPv6 já existem desde 2002.
●
MIB: estrutura de dados que modela todas as informações
necessárias para a gerência da rede. 134
Em redes IPv4, o protocolo SNMP (Simple Network Management Protocol), definido na
RFC 1157, é uma das ferramentas de gerenciamento mais utilizadas, devido a sua flexibilidade e
facilidade de implantação.
O funcionamento do SNMP baseia-se na utilização de dois dispositivos, um agente e um
gerente. Cada dispositivo gerenciado deve possuir um agente e uma base de dados referente ao
seu estado atual, que pode ser consultada e alterada pelo gerente. O conjunto desses dados, ou
objetos gerenciados, é conhecido como MIB (Management Information Base), uma estrutura de
dados que modela todas as informações necessárias para a gerência da rede.
O agente é o responsável pela manutenção das informações gerenciadas. Ele é quem deve
responder as requisições feitas pelo gerente, lhe enviando as informações necessárias para que
este possa realizar o monitoramento do sistema.
O envio dessas informações, armazenadas nas MIBs, pode ser realizado tanto via
conexões IPv4 ou IPv6, visto que, o tipo de informação transportada é independente do protocolo
de rede utilizado. No entanto, já existe desde de 2002, implementações de SNMPs capazes de
monitorar redes que possuam somente conexões IPv6.

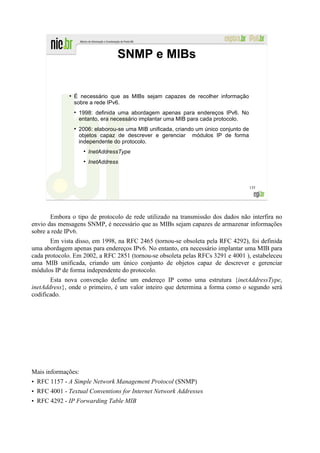

134. SNMP e MIBs
●
É necessário que as MIBs sejam capazes de recolher informação
sobre a rede IPv6.
●
1998: definida uma abordagem apenas para endereços IPv6. No
entanto, era necessário implantar uma MIB para cada protocolo.
●
2006: elaborou-se uma MIB unificada, criando um único conjunto de
objetos capaz de descrever e gerenciar módulos IP de forma
independente do protocolo.
●
InetAddressType
●
InetAddress
135
Embora o tipo de protocolo de rede utilizado na transmissão dos dados não interfira no
envio das mensagens SNMP, é necessário que as MIBs sejam capazes de armazenar informações
sobre a rede IPv6.
Em vista disso, em 1998, na RFC 2465 (tornou-se obsoleta pela RFC 4292), foi definida
uma abordagem apenas para endereços IPv6. No entanto, era necessário implantar uma MIB para
cada protocolo. Em 2002, a RFC 2851 (tornou-se obsoleta pelas RFCs 3291 e 4001 ), estabeleceu
uma MIB unificada, criando um único conjunto de objetos capaz de descrever e gerenciar
módulos IP de forma independente do protocolo.
Esta nova convenção define um endereço IP como uma estrutura {inetAddressType,
inetAddress}, onde o primeiro, é um valor inteiro que determina a forma como o segundo será
codificado.
Mais informações:
• RFC 1157 - A Simple Network Management Protocol (SNMP)
• RFC 4001 - Textual Conventions for Internet Network Addresses
• RFC 4292 - IP Forwarding Table MIB

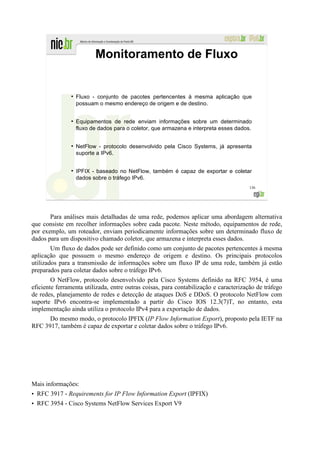

135. Monitoramento de Fluxo
●
Fluxo - conjunto de pacotes pertencentes à mesma aplicação que
possuam o mesmo endereço de origem e de destino.
●
Equipamentos de rede enviam informações sobre um determinado
fluxo de dados para o coletor, que armazena e interpreta esses dados.
●
NetFlow - protocolo desenvolvido pela Cisco Systems, já apresenta
suporte a IPv6.
●
IPFIX - baseado no NetFlow, também é capaz de exportar e coletar
dados sobre o tráfego IPv6.
136
Para análises mais detalhadas de uma rede, podemos aplicar uma abordagem alternativa
que consiste em recolher informações sobre cada pacote. Neste método, equipamentos de rede,
por exemplo, um roteador, enviam periodicamente informações sobre um determinado fluxo de
dados para um dispositivo chamado coletor, que armazena e interpreta esses dados.
Um fluxo de dados pode ser definido como um conjunto de pacotes pertencentes à mesma
aplicação que possuem o mesmo endereço de origem e destino. Os principais protocolos
utilizados para a transmissão de informações sobre um fluxo IP de uma rede, também já estão
preparados para coletar dados sobre o tráfego IPv6.
O NetFlow, protocolo desenvolvido pela Cisco Systems definido na RFC 3954, é uma
eficiente ferramenta utilizada, entre outras coisas, para contabilização e caracterização de tráfego
de redes, planejamento de redes e detecção de ataques DoS e DDoS. O protocolo NetFlow com
suporte IPv6 encontra-se implementado a partir do Cisco IOS 12.3(7)T, no entanto, esta
implementação ainda utiliza o protocolo IPv4 para a exportação de dados.
Do mesmo modo, o protocolo IPFIX (IP Flow Information Export), proposto pela IETF na
RFC 3917, também é capaz de exportar e coletar dados sobre o tráfego IPv6.
Mais informações:
• RFC 3917 - Requirements for IP Flow Information Export (IPFIX)
• RFC 3954 - Cisco Systems NetFlow Services Export V9

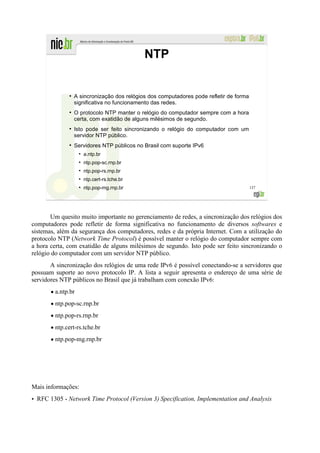

136. NTP
●
A sincronização dos relógios dos computadores pode refletir de forma
significativa no funcionamento das redes.
●
O protocolo NTP manter o relógio do computador sempre com a hora
certa, com exatidão de alguns milésimos de segundo.
●
Isto pode ser feito sincronizando o relógio do computador com um
servidor NTP público.
●
Servidores NTP públicos no Brasil com suporte IPv6
●
a.ntp.br
●
ntp.pop-sc.rnp.br
●
ntp.pop-rs.rnp.br
●
ntp.cert-rs.tche.br
●
ntp.pop-mg.rnp.br 137
Um quesito muito importante no gerenciamento de redes, a sincronização dos relógios dos
computadores pode refletir de forma significativa no funcionamento de diversos softwares e
sistemas, além da segurança dos computadores, redes e da própria Internet. Com a utilização do
protocolo NTP (Network Time Protocol) é possível manter o relógio do computador sempre com
a hora certa, com exatidão de alguns milésimos de segundo. Isto pode ser feito sincronizando o
relógio do computador com um servidor NTP público.
A sincronização dos relógios de uma rede IPv6 é possível conectando-se a servidores que
possuam suporte ao novo protocolo IP. A lista a seguir apresenta o endereço de uma série de
servidores NTP públicos no Brasil que já trabalham com conexão IPv6:
• a.ntp.br
• ntp.pop-sc.rnp.br
• ntp.pop-rs.rnp.br
• ntp.cert-rs.tche.br
• ntp.pop-mg.rnp.br
Mais informações:
• RFC 1305 - Network Time Protocol (Version 3) Specification, Implementation and Analysis

137. Ferramentas de Monitoramento
●
ARGUS
●
Suporte a IPv6 desde a versão 3.2;
●
Aplicativo de monitoramento de redes e sistemas
●
Permite acompanhar e avaliar dados sobre:
●
Conectividade na rede;
●
Portas TCP/UDP;
●
Aplicações - HTTP, SMTP, RADIUS, etc.
●
NAGIOS
●
Ferramenta versátil e flexível;
●
Principais funcionalidades:
●
Monitoramento de serviços de rede;
Monitoramento de recursos dos hosts;
Notificação de erros;
Adição de novas funcionalidades através de plugins;
Suporte a IPv6 incluído nas versões de plugins 1.4.x. 138
Existem diversas ferramentas que auxiliam no monitoramento de uma rede. Utilitários
para gerenciamento de tráfego, elaboração de gráficos e relatórios sobre o status de equipamentos
e links, análise de tráfego e diversas outras tarefas, são utilizados frequentemente por
administradores de redes, sendo que muitas dessas ferramentas já possuem suporte o IPv6. Entre
essas ferramentas podemos destacar:
ARGUS – aplicativo de monitoramento de redes e sistemas, que permite acompanhar
e avaliar dados referentes à conectividade na rede, portas TCP/UDP e de aplicações
como HTTP, SMTP, RADIUS, etc.. Apresenta suporte a IPv6 desde a versão 3.2;
NAGIOS - ferramenta versátil e flexível que apresenta inúmeras funcionalidades
como monitoramento de serviços de rede; de recursos dos hosts; notificação de erros;
etc.. Possui a vantagem da possibilidade de adição de novas funcionalidades através
de plugins. O suporte IPv6 foi incluído nas versões de plugins 1.4.x;

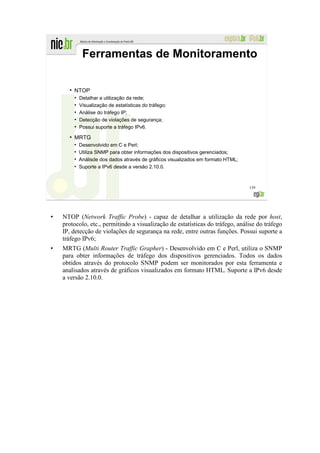

138. Ferramentas de Monitoramento
●
NTOP
●
Detalhar a utilização da rede;
●
Visualização de estatísticas do tráfego;
●
Análise do tráfego IP;
●
Detecção de violações de segurança;
●
Possui suporte a tráfego IPv6.
●
MRTG
Desenvolvido em C e Perl;
Utiliza SNMP para obter informações dos dispositivos gerenciados;
Análisde dos dados através de gráficos visualizados em formato HTML;
Suporte a IPv6 desde a versão 2.10.0.
139
NTOP (Network Traffic Probe) - capaz de detalhar a utilização da rede por host,
protocolo, etc., permitindo a visualização de estatísticas do tráfego, análise do tráfego
IP, detecção de violações de segurança na rede, entre outras funções. Possui suporte a
tráfego IPv6;
MRTG (Multi Router Traffic Grapher) - Desenvolvido em C e Perl, utiliza o SNMP
para obter informações de tráfego dos dispositivos gerenciados. Todos os dados
obtidos através do protocolo SNMP podem ser monitorados por esta ferramenta e
analisados através de gráficos visualizados em formato HTML. Suporte a IPv6 desde
a versão 2.10.0.

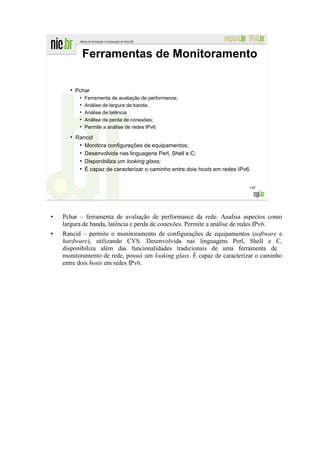

139. Ferramentas de Monitoramento
●
Pchar
●
Ferramenta de avaliação de performance;
●
Análise de largura de banda;
●
Análise de latência
●
Análise de perda de conexões;
●
Permite a análise de redes IPv6.
●
Rancid
●
Monitora configurações de equipamentos;
●
Desenvolvida nas linguagens Perl, Shell e C;
●
Disponibiliza um looking glass;
●
É capaz de caracterizar o caminho entre dois hosts em redes IPv6.
140
Pchar – ferramenta de avaliação de performance da rede. Analisa aspectos como
largura de banda, latência e perda de conexões. Permite a análise de redes IPv6.
Rancid – permite o monitoramento de configurações de equipamentos (software e
hardware), utilizando CVS. Desenvolvida nas linguagens Perl, Shell e C,
disponibiliza além das funcionalidades tradicionais de uma ferramenta de
monitoramento de rede, possui um looking glass. É capaz de caracterizar o caminho
entre dois hosts em redes IPv6.

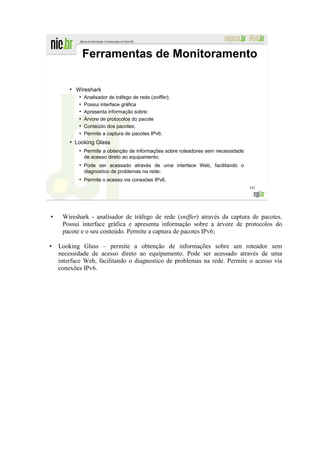

140. Ferramentas de Monitoramento
●
Wireshark
●
Analisador de tráfego de rede (sniffer);
●
Possui interface gráfica
●
Apresenta informação sobre:
●
Árvore de protocolos do pacote
●
Conteúdo dos pacotes;
●
Permite a captura de pacotes IPv6.
●
Looking Glass
●
Permite a obtenção de informações sobre roteadores sem necessidade
de acesso direto ao equipamento;
●
Pode ser acessado através de uma interface Web, facilitando o
diagnostico de problemas na rede;
●
Permite o acesso via conexões IPv6.
141
Wireshark - analisador de tráfego de rede (sniffer) através da captura de pacotes.
Possui interface gráfica e apresenta informação sobre a árvore de protocolos do
pacote e o seu conteúdo. Permite a captura de pacotes IPv6;
Looking Glass – permite a obtenção de informações sobre um roteador sem
necessidade de acesso direto ao equipamento. Pode ser acessado através de uma
interface Web, facilitando o diagnostico de problemas na rede. Permite o acesso via
conexões IPv6.

141. 142

142. Segurança
Módulo 6 143
No projeto do IPv6 a questão da segurança foi pensada desde o início. Mecanismos de
autenticação e encriptação passaram a fazer parte do protocolo IPv6, disponibilizando para
qualquer par de dispositivos de uma conexão fim-a-fim, métodos que visam garantir a segurança
dos dados que trafegam pela rede. No entanto, inúmeros problemas ainda existem e novas falhas
de segurança também surgiram.
Neste módulo abordaremos cada um desses novos cenários, analisando as novas
ferramentas de segurança do IPv6 e traçando um paralelo entre as ameaças existentes no IPv4 e
em seu sucessor.

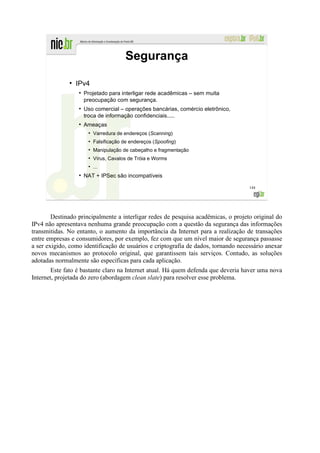

143. Segurança
●
IPv4
●
Projetado para interligar rede acadêmicas – sem muita
preocupação com segurança.
●
Uso comercial – operações bancárias, comércio eletrônico,
troca de informação confidenciais.....
●
Ameaças
●
Varredura de endereços (Scanning)
●
Falsificação de endereços (Spoofing)
●
Manipulação de cabeçalho e fragmentação
●
Vírus, Cavalos de Tróia e Worms
●
...
●
NAT + IPSec são incompatíveis
144
Destinado principalmente a interligar redes de pesquisa acadêmicas, o projeto original do
IPv4 não apresentava nenhuma grande preocupação com a questão da segurança das informações
transmitidas. No entanto, o aumento da importância da Internet para a realização de transações
entre empresas e consumidores, por exemplo, fez com que um nível maior de segurança passasse
a ser exigido, como identificação de usuários e criptografia de dados, tornando necessário anexar
novos mecanismos ao protocolo original, que garantissem tais serviços. Contudo, as soluções
adotadas normalmente são específicas para cada aplicação.
Este fato é bastante claro na Internet atual. Há quem defenda que deveria haver uma nova
Internet, projetada do zero (abordagem clean slate) para resolver esse problema.

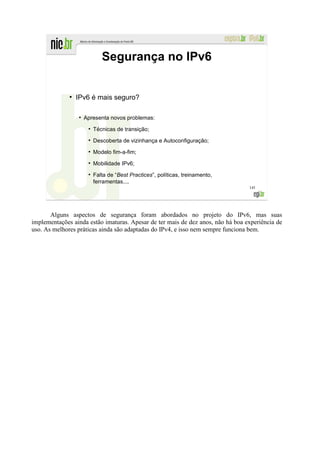

144. Segurança no IPv6
●
IPv6 é mais seguro?
●
Apresenta novos problemas:
●
Técnicas de transição;
●
Descoberta de vizinhança e Autoconfiguração;
●
Modelo fim-a-fim;
●
Mobilidade IPv6;
●
Falta de “Best Practices”, políticas, treinamento,
ferramentas....
145
Alguns aspectos de segurança foram abordados no projeto do IPv6, mas suas
implementações ainda estão imaturas. Apesar de ter mais de dez anos, não há boa experiência de
uso. As melhores práticas ainda são adaptadas do IPv4, e isso nem sempre funciona bem.

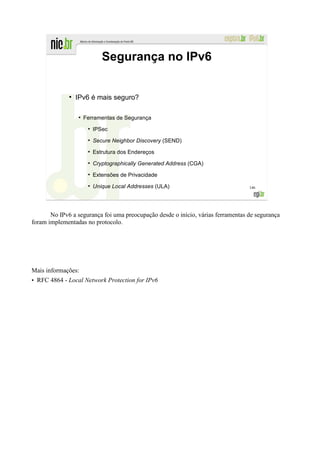

145. Segurança no IPv6
●
IPv6 é mais seguro?
●
Ferramentas de Segurança
●
IPSec
●
Secure Neighbor Discovery (SEND)
●
Estrutura dos Endereços
●
Cryptographically Generated Address (CGA)
●
Extensões de Privacidade
●
Unique Local Addresses (ULA) 146
No IPv6 a segurança foi uma preocupação desde o início, várias ferramentas de segurança
foram implementadas no protocolo.
Mais informações:
• RFC 4864 - Local Network Protection for IPv6

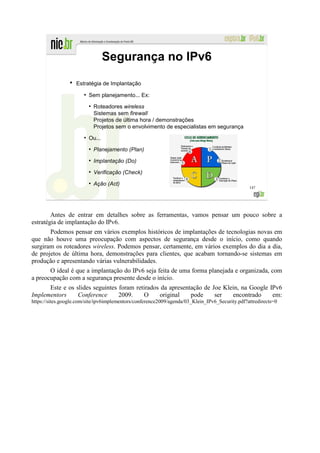

146. Segurança no IPv6
●
Estratégia de Implantação
●
Sem planejamento... Ex:
●
Roteadores wireless
Sistemas sem firewall
Projetos de última hora / demonstrações
Projetos sem o envolvimento de especialistas em segurança
●
Ou...
●
Planejamento (Plan)
●
Implantação (Do)
●
Verificação (Check)
●
Ação (Act)
147
Antes de entrar em detalhes sobre as ferramentas, vamos pensar um pouco sobre a
estratégia de implantação do IPv6.
Podemos pensar em vários exemplos históricos de implantações de tecnologias novas em
que não houve uma preocupação com aspectos de segurança desde o início, como quando
surgiram os roteadores wireless. Podemos pensar, certamente, em vários exemplos do dia a dia,
de projetos de última hora, demonstrações para clientes, que acabam tornando-se sistemas em
produção e apresentando várias vulnerabilidades.
O ideal é que a implantação do IPv6 seja feita de uma forma planejada e organizada, com
a preocupação com a segurança presente desde o início.
Este e os slides seguintes foram retirados da apresentação de Joe Klein, na Google IPv6
Implementors Conference 2009. O original pode ser encontrado em:
https://sites.google.com/site/ipv6implementors/conference2009/agenda/03_Klein_IPv6_Security.pdf?attredirects=0

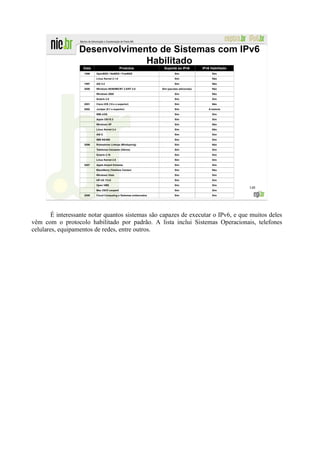

147. Desenvolvimento de Sistemas com IPv6
Habilitado
Data Produtos Suporte ao IPv6 IPv6 Habilitado
1996 OpenBSD / NetBSD / FreeBSD Sim Sim
Linux Kernel 2.1.6 Sim Não
1997 AIX 4.2 Sim Não
2000 Windows 95/98/ME/NT 3.5/NT 4.0 Sim (pacotes adicionais) Não
Windows 2000 Sim Não
Solaris 2.8 Sim Sim
2001 Cisco IOS (12.x e superior) Sim Não
2002 Juniper (5.1 e superior) Sim A maioria
IBM z/OS Sim Sim
Apple OS/10.3 Sim Sim
Windows XP Sim Não
Linux Kernel 2.4 Sim Não
AIX 6 Sim Sim
IBM AS/400 Sim Sim
2006 Roteadores Linksys (Mindspring) Sim Não
Telefones Celulares (Vários) Sim Sim
Solaris 2.10 Sim Sim
Linux Kernel 2.6 Sim Sim
2007 Apple Airport Extreme Sim Sim
BlackBerry (Telefone Celular) Sim Não
Windows Vista Sim Sim
HP-UX 11iv2 Sim Sim
Open VMS Sim Sim
148
Mac OS/X Leopard Sim Sim
2009 Cloud Computing e Sistemas embarcados Sim Sim
É interessante notar quantos sistemas são capazes de executar o IPv6, e que muitos deles
vêm com o protocolo habilitado por padrão. A lista inclui Sistemas Operacionais, telefones
celulares, equipamentos de redes, entre outros.

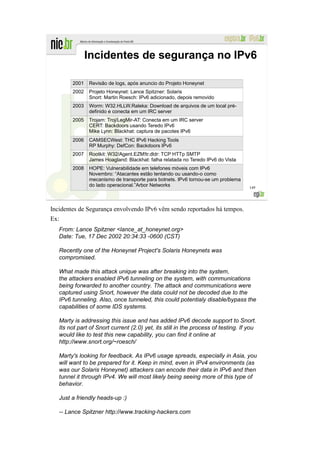

148. Incidentes de segurança no IPv6
2001 Revisão de logs, após anuncio do Projeto Honeynet
2002 Projeto Honeynet: Lance Spitzner: Solaris
Snort: Martin Roesch: IPv6 adicionado, depois removido
2003 Worm: W32.HLLW.Raleka: Download de arquivos de um local pré-
definido e conecta em um IRC server
2005 Trojam: Troj/LegMir-AT: Conecta em um IRC server
CERT: Backdoors usando Teredo IPv6
Mike Lynn: Blackhat: captura de pacotes IPv6
2006 CAMSECWest: THC IPv6 Hacking Tools
RP Murphy: DefCon: Backdoors IPv6
2007 Rootkit: W32/Agent.EZM!tr.dldr: TCP HTTp SMTP
James Hoagland: Blackhat: falha relatada no Teredo IPv6 do Vista
2008 HOPE: Vulnerabilidade em telefones móveis com IPv6
Novembro: “Atacantes estão tentando ou usando-o como
mecanismo de transporte para botnets. IPv6 tornou-se um problema
do lado operacional.”Arbor Networks 149
Incidentes de Segurança envolvendo IPv6 vêm sendo reportados há tempos.
Ex:
From: Lance Spitzner <lance_at_honeynet.org>
Date: Tue, 17 Dec 2002 20:34:33 -0600 (CST)
Recently one of the Honeynet Project's Solaris Honeynets was
compromised.
What made this attack unique was after breaking into the system,
the attackers enabled IPv6 tunneling on the system, with communications
being forwarded to another country. The attack and communications were
captured using Snort, however the data could not be decoded due to the
IPv6 tunneling. Also, once tunneled, this could potentialy disable/bypass the
capabilities of some IDS systems.
Marty is addressing this issue and has added IPv6 decode support to Snort.
Its not part of Snort current (2.0) yet, its still in the process of testing. If you
would like to test this new capability, you can find it online at
http://www.snort.org/~roesch/
Marty's looking for feedback. As IPv6 usage spreads, especially in Asia, you
will want to be prepared for it. Keep in mind, even in IPv4 environments (as
was our Solaris Honeynet) attackers can encode their data in IPv6 and then
tunnel it through IPv4. We will most likely being seeing more of this type of
behavior.
Just a friendly heads-up :)
-- Lance Spitzner http://www.tracking-hackers.com

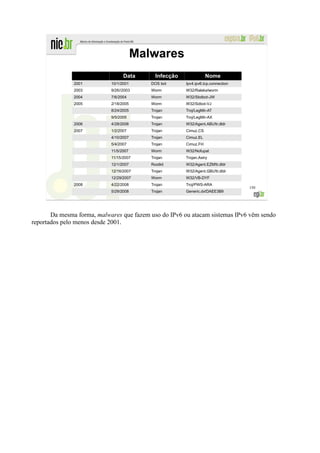

149. Malwares
Data Infecção Nome
2001 10/1/2001 DOS bot Ipv4.ipv6.tcp.connection
2003 9/26//2003 Worm W32/Raleka!worm
2004 7/6/2004 Worm W32/Sbdbot-JW
2005 2/18/2005 Worm W32/Sdbot-VJ
8/24/2005 Trojan Troj/LegMir-AT
9/5/2005 Trojan Troj/LegMir-AX
2006 4/28/2006 Trojan W32/Agent.ABU!tr.dldr
2007 1/2/2007 Trojan Cimuz.CS
4/10/2007 Trojan Cimuz.EL
5/4/2007 Trojan Cimuz.FH
11/5/2007 Worm W32/Nofupat
11/15/2007 Trojan Trojan.Astry
12/1/2007 Rootkit W32/Agent.EZM!tr.dldr
12/16/2007 Trojan W32/Agent.GBU!tr.dldr
12/29/2007 Worm W32/VB-DYF
2008 4/22/2008 Trojan Troj/PWS-ARA
150
5/29/2008 Trojan Generic.dx!DAEE3B9
Da mesma forma, malwares que fazem uso do IPv6 ou atacam sistemas IPv6 vêm sendo
reportados pelo menos desde 2001.

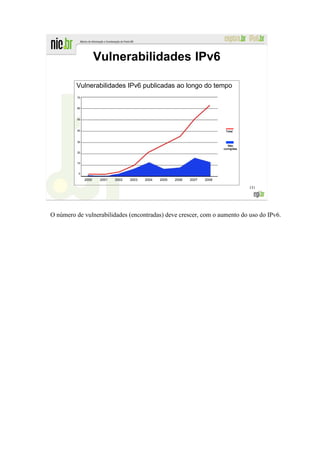

150. Vulnerabilidades IPv6
Vulnerabilidades IPv6 publicadas ao longo do tempo
70
60
50
40 Total
30
Não
corrigidas
20
10
0
2000 2001 2002 2003 2004 2005 2006 2007 2008
151
O número de vulnerabilidades (encontradas) deve crescer, com o aumento do uso do IPv6.

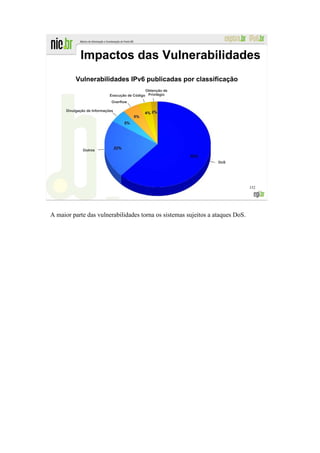

151. Impactos das Vulnerabilidades
Vulnerabilidades IPv6 publicadas por classificação
Obtenção de
Execução de Código Privilégio
Overflow
Divulgação de Informações
Outros
DoS
152
A maior parte das vulnerabilidades torna os sistemas sujeitos a ataques DoS.

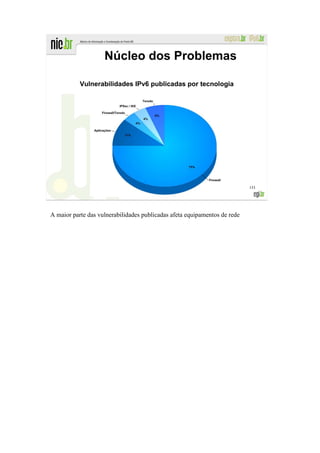

152. Núcleo dos Problemas
Vulnerabilidades IPv6 publicadas por tecnologia
153
A maior parte das vulnerabilidades publicadas afeta equipamentos de rede

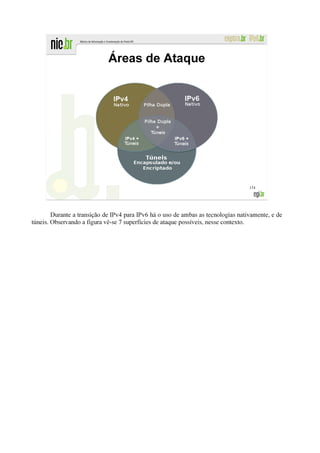

154. Alvos nas 7 Camadas
Camada de Aplicação
•
Interface de usuário
•
Bibliotecas de programação
Camada de Apresentação •
Tratamento de erros
•
Problemas de codificação
Camada de Sessão •
Problemas de Logs
•
API's
Camada de Transporte
Camada de Rede
•
Implementações impróprias
•
Incompatibilidade L2/L3, MTU, etc
Camada de Enlace
Camada Física
155
Apesar do IP tratar da camada de rede, implicações nas outras camadas podem levar
também a vulnerabilidades ou problemas.

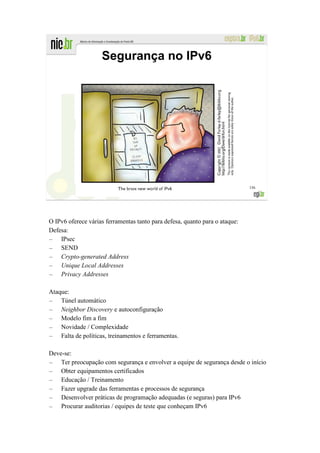

155. Segurança no IPv6
156
O IPv6 oferece várias ferramentas tanto para defesa, quanto para o ataque:
Defesa:
– IPsec
– SEND
– Crypto-generated Address
– Unique Local Addresses
– Privacy Addresses
Ataque:
– Túnel automático
– Neighbor Discovery e autoconfiguração
– Modelo fim a fim
– Novidade / Complexidade
– Falta de políticas, treinamentos e ferramentas.
Deve-se:
– Ter preocupação com segurança e envolver a equipe de segurança desde o início
– Obter equipamentos certificados
– Educação / Treinamento
– Fazer upgrade das ferramentas e processos de segurança
– Desenvolver práticas de programação adequadas (e seguras) para IPv6
– Procurar auditorias / equipes de teste que conheçam IPv6

156. IPSec
●
Implementa criptografia e autenticação de pacotes na camada de
rede.
●
Fornecendo solução de segurança fim-a-fim.
●
Associações de segurança.
●
Garante a integridade, confidencialidade e autenticidade dos
dados.
●
Desenvolvido como parte integrante do IPv6.
●
Suporte obrigatório.
●
Adaptado para funcionar com o IPv4.
●
Suporte opcional. 157
O IPSec foi desenvolvido para o IPv4 e pouca coisa muda com o IPv6. Contudo o suporte
passa a ser mandatório, e não há a NAT para atrapalhar o funcionamento.

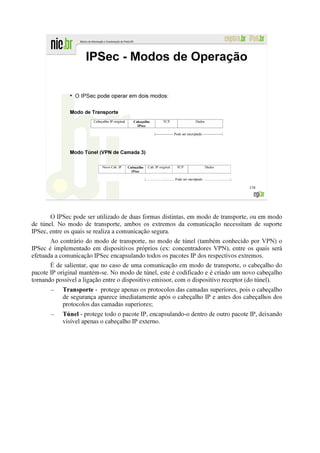

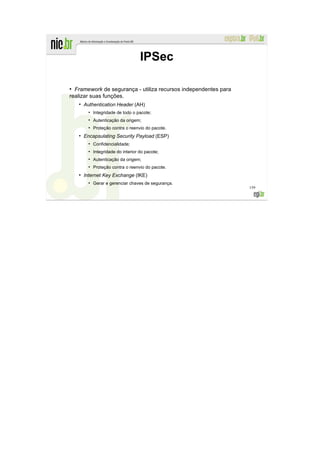

158. IPSec
●
Framework de segurança - utiliza recursos independentes para
realizar suas funções.
●
Authentication Header (AH)
●
Integridade de todo o pacote;
●
Autenticação da origem;
●
Proteção contra o reenvio do pacote.
●
Encapsulating Security Payload (ESP)
●
Confidencialidade;
●
Integridade do interior do pacote;
●
Autenticação da origem;
●
Proteção contra o reenvio do pacote.
●
Internet Key Exchange (IKE)
●
Gerar e gerenciar chaves de segurança.
159

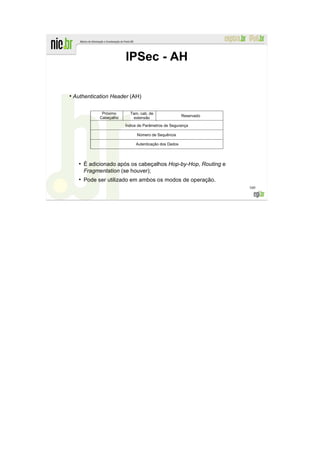

159. IPSec - AH
●
Authentication Header (AH)
Próximo Tam. cab. de
Cabeçalho Reservado
extensão
Índice de Parâmetros de Segurança
Número de Sequência
Autenticação dos Dados
●
É adicionado após os cabeçalhos Hop-by-Hop, Routing e
Fragmentation (se houver);
●
Pode ser utilizado em ambos os modos de operação.
160

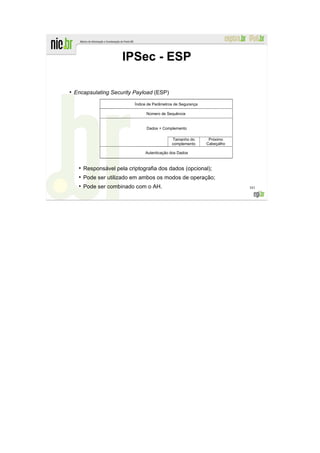

160. IPSec - ESP
●
Encapsulating Security Payload (ESP)
Índice de Parâmetros de Segurança
Número de Sequência
Dados + Complemento
Tamanho do Próximo
complemento Cabeçalho
Autenticação dos Dados
●
Responsável pela criptografia dos dados (opcional);
●
Pode ser utilizado em ambos os modos de operação;
●
Pode ser combinado com o AH. 161

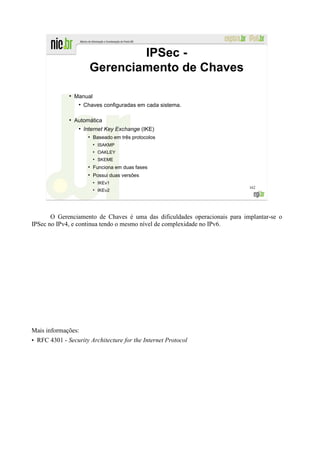

161. IPSec -
Gerenciamento de Chaves
●
Manual
●
Chaves configuradas em cada sistema.
●
Automática
●
Internet Key Exchange (IKE)
●
Baseado em três protocolos
●
ISAKMP
●
OAKLEY
●
SKEME
●
Funciona em duas fases
●
Possui duas versões
●
IKEv1
162
●
IKEv2
O Gerenciamento de Chaves é uma das dificuldades operacionais para implantar-se o
IPSec no IPv4, e continua tendo o mesmo nível de complexidade no IPv6.
Mais informações:
• RFC 4301 - Security Architecture for the Internet Protocol

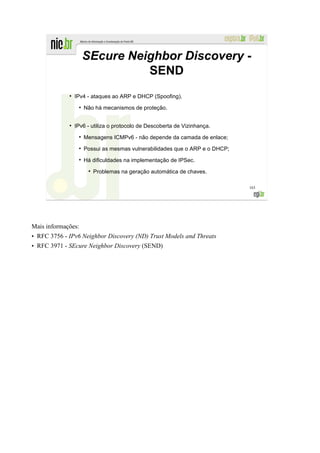

162. SEcure Neighbor Discovery -
SEND
●
IPv4 - ataques ao ARP e DHCP (Spoofing).
●
Não há mecanismos de proteção.
●
IPv6 - utiliza o protocolo de Descoberta de Vizinhança.
●
Mensagens ICMPv6 - não depende da camada de enlace;
●
Possui as mesmas vulnerabilidades que o ARP e o DHCP;
●
Há dificuldades na implementação de IPSec.
●
Problemas na geração automática de chaves.
163
Mais informações:
• RFC 3756 - IPv6 Neighbor Discovery (ND) Trust Models and Threats
• RFC 3971 - SEcure Neighbor Discovery (SEND)

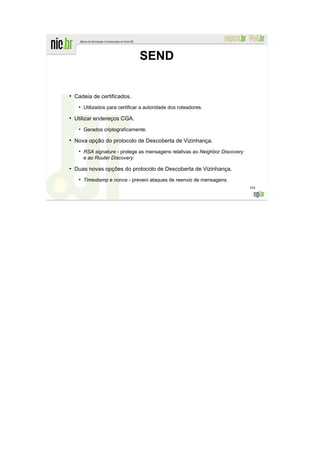

163. SEND
●
Cadeia de certificados.
●
Utilizados para certificar a autoridade dos roteadores.
●
Utilizar endereços CGA.
●
Gerados criptograficamente.
●
Nova opção do protocolo de Descoberta de Vizinhança.
●
RSA signature - protege as mensagens relativas ao Neighbor Discovery
e ao Router Discovery.
●
Duas novas opções do protocolo de Descoberta de Vizinhança.
●
Timestamp e nonce - preveni ataques de reenvio de mensagens.
164

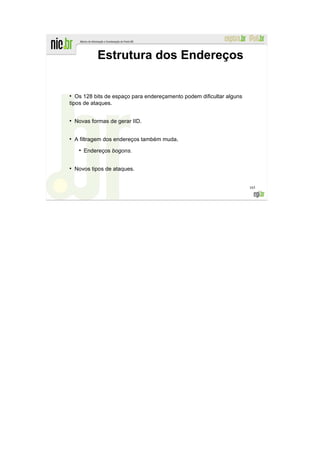

164. Estrutura dos Endereços
●
Os 128 bits de espaço para endereçamento podem dificultar alguns
tipos de ataques.
●
Novas formas de gerar IID.
●
A filtragem dos endereços também muda.
●
Endereços bogons.
●
Novos tipos de ataques.
165

165. Estrutura dos Endereços
●
Varredura de endereços (Scanning)
●
Tornou-se mais complexo, mas não impossível.
●
Com uma mascara padrão /64, são possíveis 264 endereços por
sub-rede.
●
Percorrendo 1 milhão de endereços por segundo, seria preciso
mais de 500.000 anos para percorrer toda a sub-rede.
●
NMAP só tem suporte para escanear um único host de
cada vez.
●
Worms que utilizam essa técnica para infectar outros
dispositivos, também terão dificuldades para continuar se
propagando. 166

166. Estrutura dos Endereços
●
Varredura de endereços (Scanning)
●
Devem surgir novas técnicas:
●
Explorar endereços de servidores públicos divulgados no
DNS.
●
Procura por endereços fáceis de memorizar utilizados por
administradores de redes.
●
::10, ::20, ::DAD0, ::CAFE.
●
Último Byte do endereço IPv4.
●
Explorar endereços atribuídos automaticamente com base no
MAC, fixando a parte do número correspondente ao
fabricante da placa de rede. 167

167. Endereços - CGA
●
Endereços IPv6 cujas IIDs são geradas criptograficamente
utilizando uma função hash de chaves públicas.
●
Prefixo /64 da sub-rede .
●
Chave pública do proprietário endereço.
●
Parâmetro de segurança.
●
Utiliza certificados X.509.
●
Utiliza a função hash SHA-1.
168
Mais informações:
• RFC 3972 - Cryptographically Generated Addresses (CGA)

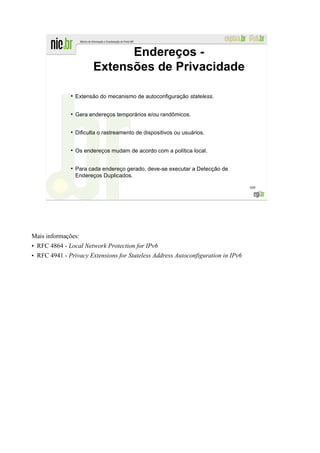

168. Endereços -
Extensões de Privacidade
●
Extensão do mecanismo de autoconfiguração stateless.
●
Gera endereços temporários e/ou randômicos.
●
Dificulta o rastreamento de dispositivos ou usuários.
●
Os endereços mudam de acordo com a política local.
●
Para cada endereço gerado, deve-se executar a Detecção de
Endereços Duplicados.
169
Mais informações:
• RFC 4864 - Local Network Protection for IPv6
• RFC 4941 - Privacy Extensions for Stateless Address Autoconfiguration in IPv6

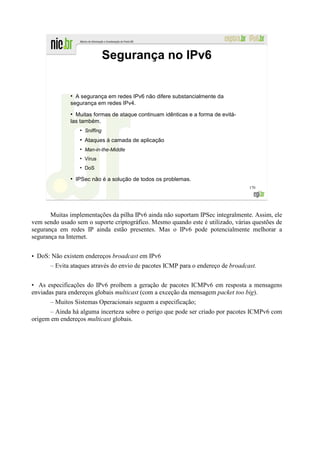

169. Segurança no IPv6
●
A segurança em redes IPv6 não difere substancialmente da
segurança em redes IPv4.
●
Muitas formas de ataque continuam idênticas e a forma de evitá-
las também.
●
Sniffing
●
Ataques à camada de aplicação
●
Man-in-the-Middle
●
Vírus
●
DoS
●
IPSec não é a solução de todos os problemas.
170
Muitas implementações da pilha IPv6 ainda não suportam IPSec integralmente. Assim, ele
vem sendo usado sem o suporte criptográfico. Mesmo quando este é utilizado, várias questões de
segurança em redes IP ainda estão presentes. Mas o IPv6 pode potencialmente melhorar a
segurança na Internet.
• DoS: Não existem endereços broadcast em IPv6
– Evita ataques através do envio de pacotes ICMP para o endereço de broadcast.
• As especificações do IPv6 proíbem a geração de pacotes ICMPv6 em resposta a mensagens
enviadas para endereços globais multicast (com a exceção da mensagem packet too big).
– Muitos Sistemas Operacionais seguem a especificação;
– Ainda há alguma incerteza sobre o perigo que pode ser criado por pacotes ICMPv6 com
origem em endereços multicast globais.

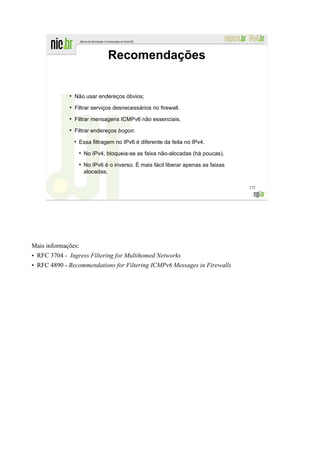

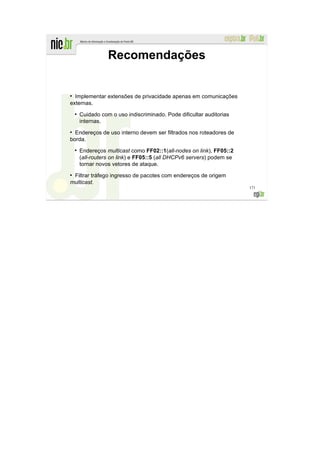

170. Recomendações
●
Implementar extensões de privacidade apenas em comunicações
externas.
●
Cuidado com o uso indiscriminado. Pode dificultar auditorias
internas.
●
Endereços de uso interno devem ser filtrados nos roteadores de
borda.
●
Endereços multicast como FF02::1(all-nodes on link), FF05::2
(all-routers on link) e FF05::5 (all DHCPv6 servers) podem se
tornar novos vetores de ataque.
●
Filtrar tráfego ingresso de pacotes com endereços de origem
multicast.
171

171. Recomendações
●
Não usar endereços óbvios;
●
Filtrar serviços desnecessários no firewall.
●
Filtrar mensagens ICMPv6 não essenciais.
●
Filtrar endereços bogon.
●
Essa filtragem no IPv6 é diferente da feita no IPv4.
●
No IPv4, bloqueia-se as faixa não-alocadas (há poucas).
●
No IPv6 é o inverso. É mais fácil liberar apenas as faixas
alocadas.
172
Mais informações:
• RFC 3704 - Ingress Filtering for Multihomed Networks
• RFC 4890 - Recommendations for Filtering ICMPv6 Messages in Firewalls

172. Recomendações
●
Bloquear fragmentos de pacotes IPv6 com destino a equipamentos
de rede.
●
Descartar pacotes com tamanho menor do que 1280 Bytes (exceto
o último).
●
Os mecanismos de segurança do BGP e do IS-IS não mudam.
●
Com OSPFv3 e RIPng deve-se utilizar IPSec.
●
Limitar o número de saltos para proteger dispositivos de rede.
●
E utilizar IPSec sempre que necessário.
173

173. 174

174. Coexistência e
Transição
Módulo 7 175
Para que a transição entre os dois Protocolo Internet ocorra de forma gradativa e sem
maiores impactos no funcionamento das redes, é necessário que exista um período de
coexistência entre os protocolos IPv4 e IPv6.
Neste módulo, aprenderemos as diferentes técnicas de transição utilizadas, analisando os
conceitos básicos do funcionamento da Pilha Dupla, dos Túneis e das Traduções, de modo a
entender em qual situação cada técnica é melhor aplicada.

175. Coexistência e Transição
●
Toda a estrutura da Internet está baseada no IPv4.
●
Uma troca imediata de protocolo é inviável devido o tamanho e a
proporção que esta rede possui.
●
A adoção do IPv6 deve ser realizada de forma gradual.
●
Haverá inicialmente um período de transição e de coexistência
entre os dois protocolos.
●
Redes IPv4 precisarão comunicar-se com redes IPv6 e vice-versa.
●
Para facilitar este processo, foram desenvolvidas algumas técnicas
que visam manter a compatibilidade de toda a base das redes
instaladas sobre IPv4 com o novo protocolo IPv6.
176
Com o intuito de facilitar o processo de transição entre as duas versões do Protocolo
Internet, algumas técnicas foram desenvolvidas para que toda a base das redes instaladas sobre
IPv4 mantenha-se compatível com o protocolo IPv6, sendo que nesse primeiro momento de
coexistência entre os dois protocolo, essa compatibilidade torna-se essencial para o sucesso da
transição para o IPv6.
Cada uma dessa técnicas apresenta uma característica específica, podendo ser utilizada
individualmente ou em conjunto com outras técnicas, de modo a atender as necessidades de cada
situação, seja a migração para o IPv6 feita passo a passo, iniciando por um único host ou sub-
rede, ou até de toda uma rede corporativa.

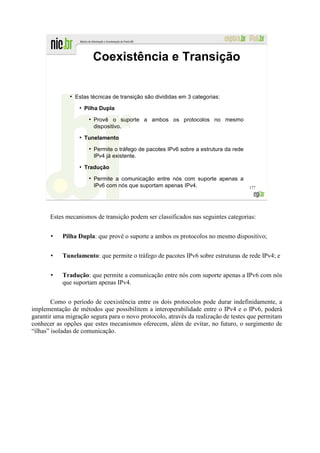

176. Coexistência e Transição
●
Estas técnicas de transição são divididas em 3 categorias:
●
Pilha Dupla
●
Provê o suporte a ambos os protocolos no mesmo
dispositivo.
●
Tunelamento
●
Permite o tráfego de pacotes IPv6 sobre a estrutura da rede
IPv4 já existente.
●
Tradução
●
Permite a comunicação entre nós com suporte apenas a
IPv6 com nós que suportam apenas IPv4. 177
Estes mecanismos de transição podem ser classificados nas seguintes categorias:
Pilha Dupla: que provê o suporte a ambos os protocolos no mesmo dispositivo;
Tunelamento: que permite o tráfego de pacotes IPv6 sobre estruturas de rede IPv4; e
Tradução: que permite a comunicação entre nós com suporte apenas a IPv6 com nós
que suportam apenas IPv4.
Como o período de coexistência entre os dois protocolos pode durar indefinidamente, a
implementação de métodos que possibilitem a interoperabilidade entre o IPv4 e o IPv6, poderá
garantir uma migração segura para o novo protocolo, através da realização de testes que permitam
conhecer as opções que estes mecanismos oferecem, além de evitar, no futuro, o surgimento de
“ilhas” isoladas de comunicação.

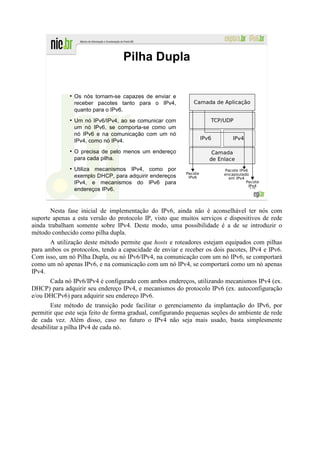

177. Pilha Dupla
●
Os nós tornam-se capazes de enviar e
receber pacotes tanto para o IPv4,
quanto para o IPv6.
●
Um nó IPv6/IPv4, ao se comunicar com
um nó IPv6, se comporta-se como um
nó IPv6 e na comunicação com um nó
IPv4, como nó IPv4.
●
O precisa de pelo menos um endereço
para cada pilha.
●
Utiliza mecanismos IPv4, como por
exemplo DHCP, para adquirir endereços
IPv4, e mecanismos do IPv6 para
178
endereços IPv6.
Nesta fase inicial de implementação do IPv6, ainda não é aconselhável ter nós com
suporte apenas a esta versão do protocolo IP, visto que muitos serviços e dispositivos de rede
ainda trabalham somente sobre IPv4. Deste modo, uma possibilidade é a de se introduzir o
método conhecido como pilha dupla.
A utilização deste método permite que hosts e roteadores estejam equipados com pilhas
para ambos os protocolos, tendo a capacidade de enviar e receber os dois pacotes, IPv4 e IPv6.
Com isso, um nó Pilha Dupla, ou nó IPv6/IPv4, na comunicação com um nó IPv6, se comportará
como um nó apenas IPv6, e na comunicação com um nó IPv4, se comportará como um nó apenas
IPv4.
Cada nó IPv6/IPv4 é configurado com ambos endereços, utilizando mecanismos IPv4 (ex.
DHCP) para adquirir seu endereço IPv4, e mecanismos do protocolo IPv6 (ex. autoconfiguração
e/ou DHCPv6) para adquirir seu endereço IPv6.
Este método de transição pode facilitar o gerenciamento da implantação do IPv6, por
permitir que este seja feito de forma gradual, configurando pequenas seções do ambiente de rede
de cada vez. Além disso, caso no futuro o IPv4 não seja mais usado, basta simplesmente
desabilitar a pilha IPv4 de cada nó.

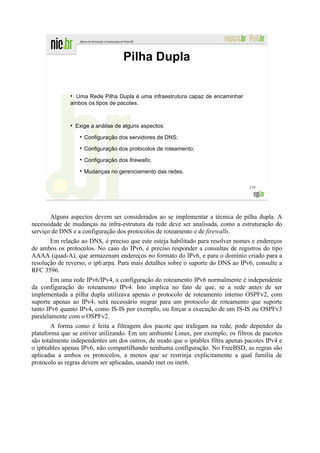

178. Pilha Dupla
●
Uma Rede Pilha Dupla é uma infraestrutura capaz de encaminhar
ambos os tipos de pacotes.
●
Exige a análise de alguns aspectos:
Configuração dos servidores de DNS;
Configuração dos protocolos de roteamento;
Configuração dos firewalls;
Mudanças no gerenciamento das redes.
179
Alguns aspectos devem ser considerados ao se implementar a técnica de pilha dupla. A
necessidade de mudanças na infra-estrutura da rede deve ser analisada, como a estruturação do
serviço de DNS e a configuração dos protocolos de roteamento e de firewalls.
Em relação ao DNS, é preciso que este esteja habilitado para resolver nomes e endereços
de ambos os protocolos. No caso do IPv6, é preciso responder a consultas de registros do tipo
AAAA (quad-A), que armazenam endereços no formato do IPv6, e para o domínio criado para a
resolução de reverso, o ip6.arpa. Para mais detalhes sobre o suporte do DNS ao IPv6, consulte a
RFC 3596.
Em uma rede IPv6/IPv4, a configuração do roteamento IPv6 normalmente é independente
da configuração do roteamento IPv4. Isto implica no fato de que, se a rede antes de ser
implementada a pilha dupla utilizava apenas o protocolo de roteamento interno OSPFv2, com
suporte apenas ao IPv4, será necessário migrar para um protocolo de roteamento que suporte
tanto IPv6 quanto IPv4, como IS-IS por exemplo, ou forçar a execução de um IS-IS ou OSPFv3
paralelamente com o OSPFv2.
A forma como é feita a filtragem dos pacote que trafegam na rede, pode depender da
plataforma que se estiver utilizando. Em um ambiente Linux, por exemplo, os filtros de pacotes
são totalmente independentes um dos outros, de modo que o iptables filtra apenas pacotes IPv4 e
o ip6tables apenas IPv6, não compartilhando nenhuma configuração. No FreeBSD, as regras são
aplicadas a ambos os protocolos, a menos que se restrinja explicitamente a qual família de
protocolo as regras devem ser aplicadas, usando inet ou inet6.

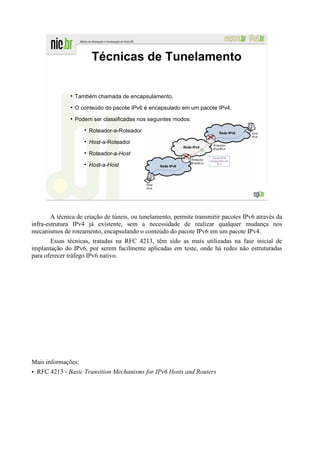

179. Técnicas de Tunelamento
●
Também chamada de encapsulamento.
●
O conteúdo do pacote IPv6 é encapsulado em um pacote IPv4.
●
Podem ser classificadas nos seguintes modos:
Roteador-a-Roteador
Host-a-Roteador
Roteador-a-Host
Host-a-Host
180
A técnica de criação de túneis, ou tunelamento, permite transmitir pacotes IPv6 através da
infra-estrutura IPv4 já existente, sem a necessidade de realizar qualquer mudança nos
mecanismos de roteamento, encapsulando o conteúdo do pacote IPv6 em um pacote IPv4.
Essas técnicas, tratadas na RFC 4213, têm sido as mais utilizadas na fase inicial de
implantação do IPv6, por serem facilmente aplicadas em teste, onde há redes não estruturadas
para oferecer tráfego IPv6 nativo.
Mais informações:
• RFC 4213 - Basic Transition Mechanisms for IPv6 Hosts and Routers

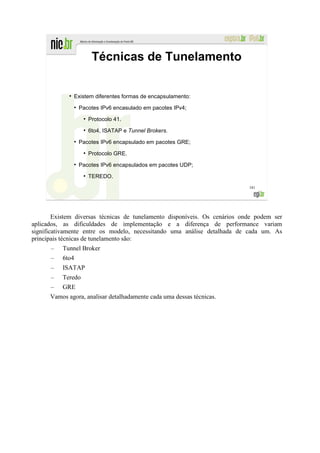

180. Técnicas de Tunelamento
●
Existem diferentes formas de encapsulamento:
●
Pacotes IPv6 encasulado em pacotes IPv4;
●
Protocolo 41.
●
6to4, ISATAP e Tunnel Brokers.
●
Pacotes IPv6 encapsulado em pacotes GRE;
●
Protocolo GRE.
●
Pacotes IPv6 encapsulados em pacotes UDP;
●
TEREDO.
181
Existem diversas técnicas de tunelamento disponíveis. Os cenários onde podem ser
aplicados, as dificuldades de implementação e a diferença de performance variam
significativamente entre os modelo, necessitando uma análise detalhada de cada um. As
principais técnicas de tunelamento são:
– Tunnel Broker
– 6to4
– ISATAP
– Teredo
– GRE
Vamos agora, analisar detalhadamente cada uma dessas técnicas.

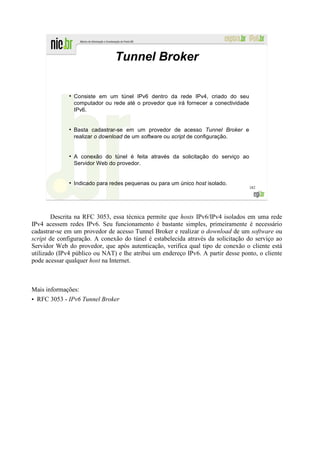

181. Tunnel Broker
●
Consiste em um túnel IPv6 dentro da rede IPv4, criado do seu
computador ou rede até o provedor que irá fornecer a conectividade
IPv6.
●
Basta cadastrar-se em um provedor de acesso Tunnel Broker e
realizar o download de um software ou script de configuração.
●
A conexão do túnel é feita através da solicitação do serviço ao
Servidor Web do provedor.
●
Indicado para redes pequenas ou para um único host isolado.
182
Descrita na RFC 3053, essa técnica permite que hosts IPv6/IPv4 isolados em uma rede
IPv4 acessem redes IPv6. Seu funcionamento é bastante simples, primeiramente é necessário
cadastrar-se em um provedor de acesso Tunnel Broker e realizar o download de um software ou
script de configuração. A conexão do túnel é estabelecida através da solicitação do serviço ao
Servidor Web do provedor, que após autenticação, verifica qual tipo de conexão o cliente está
utilizado (IPv4 público ou NAT) e lhe atribui um endereço IPv6. A partir desse ponto, o cliente
pode acessar qualquer host na Internet.
Mais informações:
• RFC 3053 - IPv6 Tunnel Broker

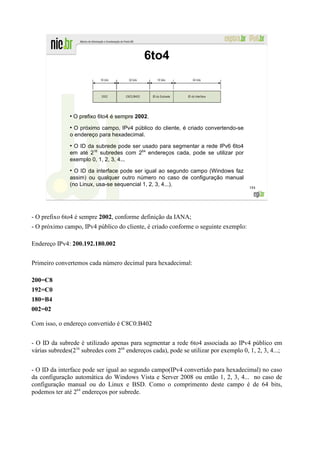

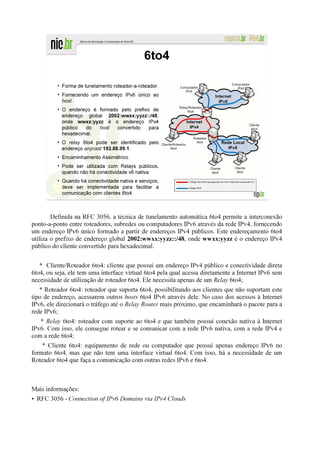

183. 6to4
●
O prefixo 6to4 é sempre 2002.
●
O próximo campo, IPv4 público do cliente, é criado convertendo-se
o endereço para hexadecimal.
●
O ID da subrede pode ser usado para segmentar a rede IPv6 6to4
em até 216 subredes com 264 endereços cada, pode se utilizar por
exemplo 0, 1, 2, 3, 4...
●
O ID da interface pode ser igual ao segundo campo (Windows faz
assim) ou qualquer outro número no caso de configuração manual
(no Linux, usa-se sequencial 1, 2, 3, 4...). 184
- O prefixo 6to4 é sempre 2002, conforme definição da IANA;
- O próximo campo, IPv4 público do cliente, é criado conforme o seguinte exemplo:
Endereço IPv4: 200.192.180.002
Primeiro convertemos cada número decimal para hexadecimal:
200=C8
192=C0
180=B4
002=02
Com isso, o endereço convertido é C8C0:B402
- O ID da subrede é utilizado apenas para segmentar a rede 6to4 associada ao IPv4 público em
várias subredes(216 subredes com 264 endereços cada), pode se utilizar por exemplo 0, 1, 2, 3, 4...;
- O ID da interface pode ser igual ao segundo campo(IPv4 convertido para hexadecimal) no caso
da configuração automática do Windows Vista e Server 2008 ou então 1, 2, 3, 4... no caso de
configuração manual ou do Linux e BSD. Como o comprimento deste campo é de 64 bits,
podemos ter até 264 endereços por subrede.

184. 6to4

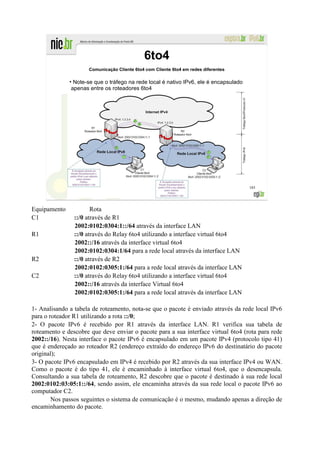

Comunicação Cliente 6to4 com Cliente 6to4 em redes diferentes
• Note-se que o tráfego na rede local é nativo IPv6, ele é encapsulado
apenas entre os roteadores 6to4
185
Equipamento Rota
C1 ::/0 através de R1
2002:0102:0304:1::/64 através da interface LAN
R1 ::/0 através do Relay 6to4 utilizando a interface virtual 6to4
2002::/16 através da interface virtual 6to4
2002:0102:0304:1/64 para a rede local através da interface LAN
R2 ::/0 através de R2
2002:0102:0305:1:/64 para a rede local através da interface LAN
C2 ::/0 através do Relay 6to4 utilizando a interface virtual 6to4
2002::/16 através da interface Virtual 6to4
2002:0102:0305:1:/64 para a rede local através da interface LAN
1- Analisando a tabela de roteamento, nota-se que o pacote é enviado através da rede local IPv6
para o roteador R1 utilizando a rota ::/0;
2- O pacote IPv6 é recebido por R1 através da interface LAN. R1 verifica sua tabela de
roteamento e descobre que deve enviar o pacote para a sua interface virtual 6to4 (rota para rede
2002::/16). Nesta interface o pacote IPv6 é encapsulado em um pacote IPv4 (protocolo tipo 41)
que é endereçado ao roteador R2 (endereço extraído do endereço IPv6 do destinatário do pacote
original);
3- O pacote IPv6 encapsulado em IPv4 é recebido por R2 através da sua interface IPv4 ou WAN.
Como o pacote é do tipo 41, ele é encaminhado à interface virtual 6to4, que o desencapsula.
Consultando a sua tabela de roteamento, R2 descobre que o pacote é destinado à sua rede local
2002:0102:03:05:1::/64, sendo assim, ele encaminha através da sua rede local o pacote IPv6 ao
computador C2.
Nos passos seguintes o sistema de comunicação é o mesmo, mudando apenas a direção de
encaminhamento do pacote.

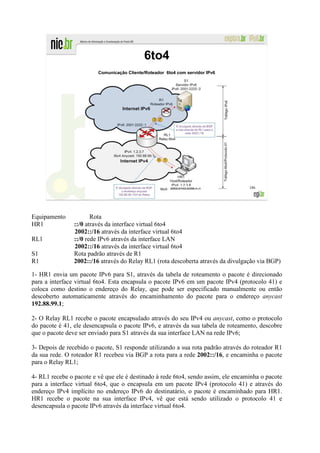

185. 6to4
Comunicação Cliente/Roteador 6to4 com servidor IPv6
2002:0102:0308:1::1 186
Equipamento Rota
HR1 ::/0 através da interface virtual 6to4
2002::/16 através da interface virtual 6to4
RL1 ::/0 rede IPv6 através da interface LAN
2002::/16 através da interface virtual 6to4
S1 Rota padrão através de R1
R1 2002::/16 através do Relay RL1 (rota descoberta através da divulgação via BGP)
1- HR1 envia um pacote IPv6 para S1, através da tabela de roteamento o pacote é direcionado
para a interface virtual 6to4. Esta encapsula o pacote IPv6 em um pacote IPv4 (protocolo 41) e
coloca como destino o endereço do Relay, que pode ser especificado manualmente ou então
descoberto automaticamente através do encaminhamento do pacote para o endereço anycast
192.88.99.1;
2- O Relay RL1 recebe o pacote encapsulado através do seu IPv4 ou anycast, como o protocolo
do pacote é 41, ele desencapsula o pacote IPv6, e através da sua tabela de roteamento, descobre
que o pacote deve ser enviado para S1 através da sua interface LAN na rede IPv6;
3- Depois de recebido o pacote, S1 responde utilizando a sua rota padrão através do roteador R1
da sua rede. O roteador R1 recebeu via BGP a rota para a rede 2002::/16, e encaminha o pacote
para o Relay RL1;
4- RL1 recebe o pacote e vê que ele é destinado à rede 6to4, sendo assim, ele encaminha o pacote
para a interface virtual 6to4, que o encapsula em um pacote IPv4 (protocolo 41) e através do
endereço IPv4 implícito no endereço IPv6 do destinatário, o pacote é encaminhado para HR1.
HR1 recebe o pacote na sua interface IPv4, vê que está sendo utilizado o protocolo 41 e
desencapsula o pacote IPv6 através da interface virtual 6to4.

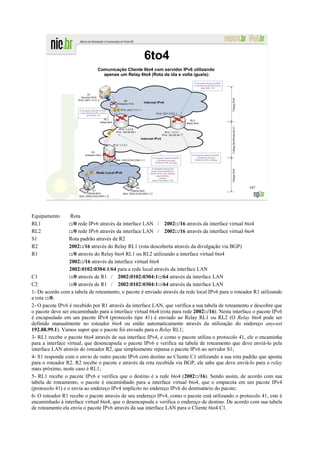

186. 6to4
Comunicação Cliente 6to4 com servidor IPv6 utilizando
apenas um Relay 6to4 (Rota de ida e volta iguais):
187
Equipamento Rota
RL1 ::/0 rede IPv6 através da interface LAN / 2002::/16 através da interface virtual 6to4
RL2 ::/0 rede IPv6 através da interface LAN / 2002::/16 através da interface virtual 6to4
S1 Rota padrão através de R2
R2 2002::/16 através do Relay RL1 (rota descoberta através da divulgação via BGP)
R1 ::/0 através do Relay 6to4 RL1 ou RL2 utilizando a interface virtual 6to4
2002::/16 através da interface virtual 6to4
2002:0102:0304:1/64 para a rede local através da interface LAN
C1 ::/0 através de R1 / 2002:0102:0304:1::/64 através da interface LAN
C2 ::/0 através de R1 / 2002:0102:0304:1::/64 através da interface LAN
1- De acordo com a tabela de roteamento, o pacote é enviado através da rede local IPv6 para o roteador R1 utilizando
a rota ::/0;
2- O pacote IPv6 é recebido por R1 através da interface LAN, que verifica a sua tabela de roteamento e descobre que
o pacote deve ser encaminhado para a interface virtual 6to4 (rota para rede 2002::/16). Nesta interface o pacote IPv6
é encapsulado em um pacote IPv4 (protocolo tipo 41) é enviado ao Relay RL1 ou RL2 (O Relay 6to4 pode ser
definido manualmente no roteador 6to4 ou então automaticamente através da utilização do endereço anycast
192.88.99.1). Vamos supor que o pacote foi enviado para o Relay RL1;
3- RL1 recebe o pacote 6to4 através de sua interface IPv4, e como o pacote utiliza o protocolo 41, ele o encaminha
para a interface virtual, que desencapsula o pacote IPv6 e verifica na tabela de roteamento que deve enviá-lo pela
interface LAN através do roteador R2, que simplesmente repassa o pacote IPv6 ao servidor S1;
4- S1 responde com o envio de outro pacote IPv6 com destino ao Cliente C1 utilizando a sua rota padrão que aponta
para o roteador R2. R2 recebe o pacote e através da rota recebida via BGP, ele sabe que deve enviá-lo para o relay
mais próximo, neste caso é RL1;
5- RL1 recebe o pacote IPv6 e verifica que o destino é a rede 6to4 (2002::/16). Sendo assim, de acordo com sua
tabela de roteamento, o pacote é encaminhado para a interface virtual 6to4, que o empacota em um pacote IPv4
(protocolo 41) e o envia ao endereço IPv4 implícito no endereço IPv6 do destinatário do pacote;
6- O roteador R1 recebe o pacote através de seu endereço IPv4, como o pacote está utilizando o protocolo 41, este é
encaminhado à interface virtual 6to4, que o desencapsula e verifica o endereço de destino. De acordo com sua tabela
de roteamento ela envia o pacote IPv6 através da sua interface LAN para o Cliente 6to4 C1.

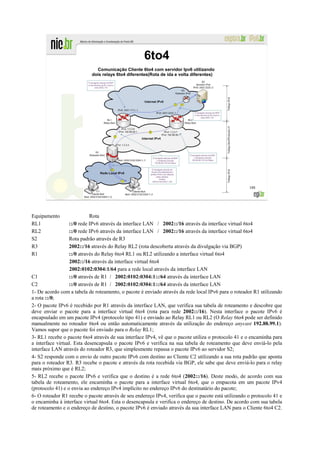

187. 6to4
Comunicação Cliente 6to4 com servidor Ipv6 utilizando
dois relays 6to4 diferentes(Rota de ida e volta diferentes)
188
Equipamento Rota
RL1 ::/0 rede IPv6 através da interface LAN / 2002::/16 através da interface virtual 6to4
RL2 ::/0 rede IPv6 através da interface LAN / 2002::/16 através da interface virtual 6to4
S2 Rota padrão através de R3
R3 2002::/16 através do Relay RL2 (rota descoberta através da divulgação via BGP)
R1 ::/0 através do Relay 6to4 RL1 ou RL2 utilizando a interface virtual 6to4
2002::/16 através da interface virtual 6to4
2002:0102:0304:1/64 para a rede local através da interface LAN
C1 ::/0 através de R1 / 2002:0102:0304:1::/64 através da interface LAN
C2 ::/0 através de R1 / 2002:0102:0304:1::/64 através da interface LAN
1- De acordo com a tabela de roteamento, o pacote é enviado através da rede local IPv6 para o roteador R1 utilizando
a rota ::/0;
2- O pacote IPv6 é recebido por R1 através da interface LAN, que verifica sua tabela de roteamento e descobre que
deve enviar o pacote para a interface virtual 6to4 (rota para rede 2002::/16). Nesta interface o pacote IPv6 é
encapsulado em um pacote IPv4 (protocolo tipo 41) e enviado ao Relay RL1 ou RL2 (O Relay 6to4 pode ser definido
manualmente no roteador 6to4 ou então automaticamente através da utilização do endereço anycast 192.88.99.1).
Vamos supor que o pacote foi enviado para o Relay RL1;
3- RL1 recebe o pacote 6to4 através de sua interface IPv4, vê que o pacote utiliza o protocolo 41 e o encaminha para
a interface virtual. Esta desencapsula o pacote IPv6 e verifica na sua tabela de roteamento que deve enviá-lo pela
interface LAN através do roteador R3, que simplesmente repassa o pacote IPv6 ao servidor S2;
4- S2 responde com o envio de outro pacote IPv6 com destino ao Cliente C2 utilizando a sua rota padrão que aponta
para o roteador R3. R3 recebe o pacote e através da rota recebida via BGP, ele sabe que deve enviá-lo para o relay
mais próximo que é RL2;
5- RL2 recebe o pacote IPv6 e verifica que o destino é a rede 6to4 (2002::/16). Deste modo, de acordo com sua
tabela de roteamento, ele encaminha o pacote para a interface virtual 6to4, que o empacota em um pacote IPv4
(protocolo 41) e o envia ao endereço IPv4 implícito no endereço IPv6 do destinatário do pacote;
6- O roteador R1 recebe o pacote através de seu endereço IPv4, verifica que o pacote está utilizando o protocolo 41 e
o encaminha à interface virtual 6to4. Esta o desencapsula e verifica o endereço de destino. De acordo com sua tabela
de roteamento e o endereço de destino, o pacote IPv6 é enviado através da sua interface LAN para o Cliente 6to4 C2.

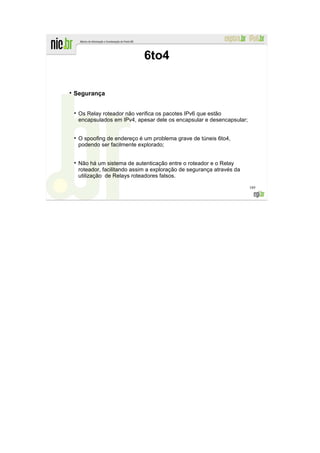

188. 6to4
Segurança
Os Relay roteador não verifica os pacotes IPv6 que estão
encapsulados em IPv4, apesar dele os encapsular e desencapsular;
O spoofing de endereço é um problema grave de túneis 6to4,
podendo ser facilmente explorado;
Não há um sistema de autenticação entre o roteador e o Relay
roteador, facilitando assim a exploração de segurança através da
utilização de Relays roteadores falsos.
189

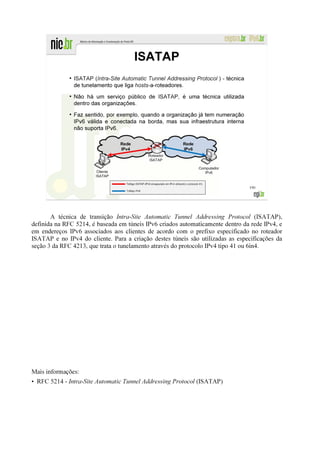

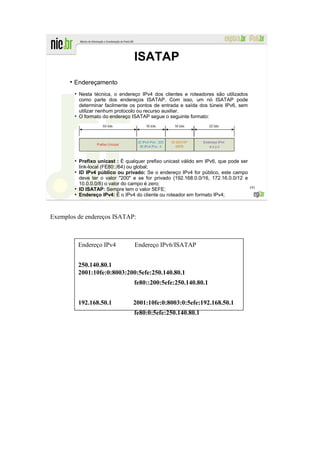

190. ISATAP
●
Endereçamento
●
Nesta técnica, o endereço IPv4 dos clientes e roteadores são utilizados
como parte dos endereços ISATAP. Com isso, um nó ISATAP pode
determinar facilmente os pontos de entrada e saída dos túneis IPv6, sem
utilizar nenhum protocolo ou recurso auxiliar.
●
O formato do endereço ISATAP segue o seguinte formato:
●
Prefixo unicast : É qualquer prefixo unicast válido em IPv6, que pode ser
link-local (FE80::/64) ou global;
●
ID IPv4 público ou privado: Se o endereço IPv4 for público, este campo
deve ter o valor "200" e se for privado (192.168.0.0/16, 172.16.0.0/12 e
10.0.0.0/8) o valor do campo é zero;
191
●
ID ISATAP: Sempre tem o valor 5EFE;
●
Endereço IPv4: É o IPv4 do cliente ou roteador em formato IPv4;
Exemplos de endereços ISATAP:
Endereço IPv4 Endereço IPv6/ISATAP
250.140.80.1
2001:10fe:0:8003:200:5efe:250.140.80.1
fe80::200:5efe:250.140.80.1
192.168.50.1 2001:10fe:0:8003:0:5efe:192.168.50.1
fe80:0:5efe:250.140.80.1

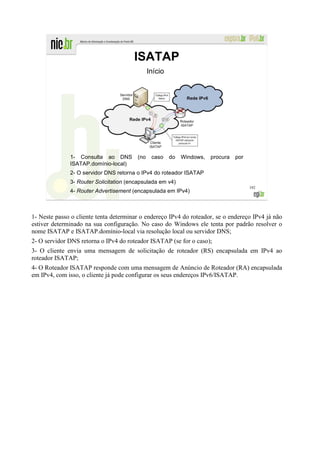

191. ISATAP
Início
1- Consulta ao DNS (no caso do Windows, procura por
ISATAP.domínio-local)
2- O servidor DNS retorna o IPv4 do roteador ISATAP
3- Router Solicitation (encapsulada em v4)
192
4- Router Advertisement (encapsulada em IPv4)
1- Neste passo o cliente tenta determinar o endereço IPv4 do roteador, se o endereço IPv4 já não
estiver determinado na sua configuração. No caso do Windows ele tenta por padrão resolver o
nome ISATAP e ISATAP.domínio-local via resolução local ou servidor DNS;
2- O servidor DNS retorna o IPv4 do roteador ISATAP (se for o caso);
3- O cliente envia uma mensagem de solicitação de roteador (RS) encapsulada em IPv4 ao
roteador ISATAP;
4- O Roteador ISATAP responde com uma mensagem de Anúncio de Roteador (RA) encapsulada
em IPv4, com isso, o cliente já pode configurar os seus endereços IPv6/ISATAP.

192. ISATAP
Comunicação entre clientes ISATAP na mesma rede
• A comunicação entre os clientes ISATAP numa mesma rede é feita
diretamente, sem a interferência do Roteador ISATAP (após
autoconfiguração inicial). O tráfego na rede é sempre IPv4, o IPv6 é
encapsulado ou desencapsulado localmente nos clientes. 193
1- C2 solicita a resolução DNS do nome do roteador ISATAP (Se necessário);
2- C2 recebe o IPv4 do roteador ISATAP (Se necessário);
3- O cliente envia uma mensagem de solicitação de roteador (RS) encapsulada em IPv4 ao
roteador ISATAP;
4- O Roteador ISATAP responde com uma mensagem de Anúncio de Roteador (RA) encapsulada
em IPv4, com isso, o cliente já pode configurar os seus endereços IPv6/ISATAP;
Os processos de 1 a 4 são executados também por C1;
5- O cliente ISATAP C2 envia um pacote IPv6 encapsulado em IPv4 utilizando o protocolo 41
através da rede IPv4 com destino ao endereço IPv4 de C1;
6- O cliente ISATAP C1 recebe o pacote IPv4 e desencapsula o pacote IPv6 dele, após isto, ele
responde com um outro pacote IPv6 encapsulado em IPv4 utilizando o protocolo 41 através da
rede IPv4 com destino ao endereço IPv4 do cliente C2.

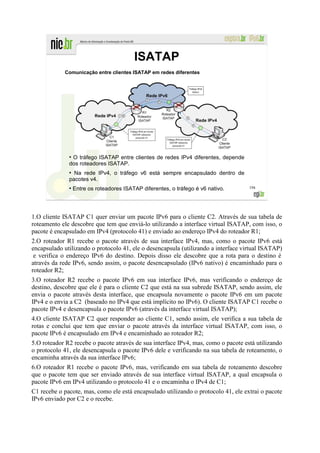

193. ISATAP
Comunicação entre clientes ISATAP em redes diferentes
●
O tráfego ISATAP entre clientes de redes IPv4 diferentes, depende
dos roteadores ISATAP.
●
Na rede IPv4, o tráfego v6 está sempre encapsulado dentro de
pacotes v4.
●
Entre os roteadores ISATAP diferentes, o tráfego é v6 nativo. 194
1.O cliente ISATAP C1 quer enviar um pacote IPv6 para o cliente C2. Através de sua tabela de
roteamento ele descobre que tem que enviá-lo utilizando a interface virtual ISATAP, com isso, o
pacote é encapsulado em IPv4 (protocolo 41) e enviado ao endereço IPv4 do roteador R1;
2.O roteador R1 recebe o pacote através de sua interface IPv4, mas, como o pacote IPv6 está
encapsulado utilizando o protocolo 41, ele o desencapsula (utilizando a interface virtual ISATAP)
e verifica o endereço IPv6 do destino. Depois disso ele descobre que a rota para o destino é
através da rede IPv6, sendo assim, o pacote desencapsulado (IPv6 nativo) é encaminhado para o
roteador R2;
3.O roteador R2 recebe o pacote IPv6 em sua interface IPv6, mas verificando o endereço de
destino, descobre que ele é para o cliente C2 que está na sua subrede ISATAP, sendo assim, ele
envia o pacote através desta interface, que encapsula novamente o pacote IPv6 em um pacote
IPv4 e o envia a C2 (baseado no IPv4 que está implícito no IPv6). O cliente ISATAP C1 recebe o
pacote IPv4 e desencapsula o pacote IPv6 (através da interface virtual ISATAP);
4.O cliente ISATAP C2 quer responder ao cliente C1, sendo assim, ele verifica a sua tabela de
rotas e conclui que tem que enviar o pacote através da interface virtual ISATAP, com isso, o
pacote IPv6 é encapsulado em IPv4 e encaminhado ao roteador R2;
5.O roteador R2 recebe o pacote através de sua interface IPv4, mas, como o pacote está utilizando
o protocolo 41, ele desencapsula o pacote IPv6 dele e verificando na sua tabela de roteamento, o
encaminha através da sua interface IPv6;
6.O roteador R1 recebe o pacote IPv6, mas, verificando em sua tabela de roteamento descobre
que o pacote tem que ser enviado através de sua interface virtual ISATAP, a qual encapsula o
pacote IPv6 em IPv4 utilizando o protocolo 41 e o encaminha o IPv4 de C1;
C1 recebe o pacote, mas, como ele está encapsulado utilizando o protocolo 41, ele extrai o pacote
IPv6 enviado por C2 e o recebe.

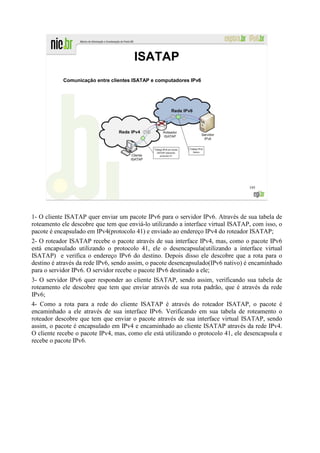

194. ISATAP
Comunicação entre clientes ISATAP e computadores IPv6
195
1- O cliente ISATAP quer enviar um pacote IPv6 para o servidor IPv6. Através de sua tabela de
roteamento ele descobre que tem que enviá-lo utilizando a interface virtual ISATAP, com isso, o
pacote é encapsulado em IPv4(protocolo 41) e enviado ao endereço IPv4 do roteador ISATAP;
2- O roteador ISATAP recebe o pacote através de sua interface IPv4, mas, como o pacote IPv6
está encapsulado utilizando o protocolo 41, ele o desencapsula(utilizando a interface virtual
ISATAP) e verifica o endereço IPv6 do destino. Depois disso ele descobre que a rota para o
destino é através da rede IPv6, sendo assim, o pacote desencapsulado(IPv6 nativo) é encaminhado
para o servidor IPv6. O servidor recebe o pacote IPv6 destinado a ele;
3- O servidor IPv6 quer responder ao cliente ISATAP, sendo assim, verificando sua tabela de
roteamento ele descobre que tem que enviar através de sua rota padrão, que é através da rede
IPv6;
4- Como a rota para a rede do cliente ISATAP é através do roteador ISATAP, o pacote é
encaminhado a ele através de sua interface IPv6. Verificando em sua tabela de roteamento o
roteador descobre que tem que enviar o pacote através de sua interface virtual ISATAP, sendo
assim, o pacote é encapsulado em IPv4 e encaminhado ao cliente ISATAP através da rede IPv4.
O cliente recebe o pacote IPv4, mas, como ele está utilizando o protocolo 41, ele desencapsula e
recebe o pacote IPv6.

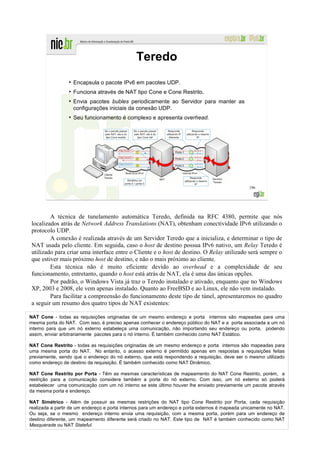

195. Teredo
●
Encapsula o pacote IPv6 em pacotes UDP.
●
Funciona através de NAT tipo Cone e Cone Restrito.
●
Envia pacotes bubles periodicamente ao Servidor para manter as
configurações iniciais da conexão UDP.
●
Seu funcionamento é complexo e apresenta overhead.
196
A técnica de tunelamento automática Teredo, definida na RFC 4380, permite que nós
localizados atrás de Network Address Translations (NAT), obtenham conectividade IPv6 utilizando o
protocolo UDP.
A conexão é realizada através de um Servidor Teredo que a inicializa, e determinar o tipo de
NAT usada pelo cliente. Em seguida, caso o host de destino possua IPv6 nativo, um Relay Teredo é
utilizado para criar uma interface entre o Cliente e o host de destino. O Relay utilizado será sempre o
que estiver mais próximo host de destino, e não o mais próximo ao cliente.
Esta técnica não é muito eficiente devido ao overhead e a complexidade de seu
funcionamento, entretanto, quando o host está atrás de NAT, ela é uma das únicas opções.
Por padrão, o Windows Vista já traz o Teredo instalado e ativado, enquanto que no Windows
XP, 2003 e 2008, ele vem apenas instalado. Quanto ao FreeBSD e ao Linux, ele não vem instalado.
Para facilitar a compreensão do funcionamento deste tipo de túnel, apresentaremos no quadro
a seguir um resumo dos quatro tipos de NAT existentes:
NAT Cone - todas as requisições originadas de um mesmo endereço e porta internos são mapeadas para uma
mesma porta do NAT. Com isso, é preciso apenas conhecer o endereço público do NAT e a porta associada a um nó
interno para que um nó externo estabeleça uma comunicação, não importando seu endereço ou porta, podendo
assim, enviar arbitrariamente pacotes para o nó interno. É também conhecido como NAT Estático.
NAT Cone Restrito - todas as requisições originadas de um mesmo endereço e porta internos são mapeadas para
uma mesma porta do NAT. No entanto, o acesso externo é permitido apenas em respostas a requisições feitas
previamente, sendo que o endereço do nó externo, que está respondendo a requisição, deve ser o mesmo utilizado
como endereço de destino da requisição. É também conhecido como NAT Dinâmico.
NAT Cone Restrito por Porta - Têm as mesmas características de mapeamento do NAT Cone Restrito, porém, a
restrição para a comunicação considera também a porta do nó externo. Com isso, um nó externo só poderá
estabelecer uma comunicação com um nó interno se este último houver lhe enviado previamente um pacote através
da mesma porta e endereço.
NAT Simétrico - Além de possuir as mesmas restrições do NAT tipo Cone Restrito por Porta, cada requisição
realizada a partir de um endereço e porta internos para um endereço e porta externos é mapeada unicamente no NAT.
Ou seja, se o mesmo endereço interno envia uma requisição, com a mesma porta, porém para um endereço de
destino diferente, um mapeamento diferente será criado no NAT. Este tipo de NAT é também conhecido como NAT
Masquerade ou NAT Stateful.

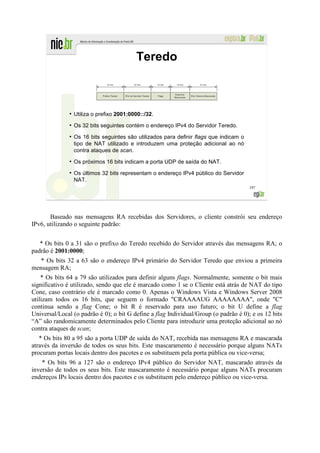

196. Teredo
●
Utiliza o prefixo 2001:0000::/32.
●
Os 32 bits seguintes contém o endereço IPv4 do Servidor Teredo.
●
Os 16 bits seguintes são utilizados para definir flags que indicam o
tipo de NAT utilizado e introduzem uma proteção adicional ao nó
contra ataques de scan.
●
Os próximos 16 bits indicam a porta UDP de saída do NAT.
●
Os últimos 32 bits representam o endereço IPv4 público do Servidor
NAT.
197
Baseado nas mensagens RA recebidas dos Servidores, o cliente constrói seu endereço
IPv6, utilizando o seguinte padrão:
* Os bits 0 a 31 são o prefixo do Teredo recebido do Servidor através das mensagens RA; o
padrão é 2001:0000;
* Os bits 32 a 63 são o endereço IPv4 primário do Servidor Teredo que enviou a primeira
mensagem RA;
* Os bits 64 a 79 são utilizados para definir alguns flags. Normalmente, somente o bit mais
significativo é utilizado, sendo que ele é marcado como 1 se o Cliente está atrás de NAT do tipo
Cone, caso contrário ele é marcado como 0. Apenas o Windows Vista e Windows Server 2008
utilizam todos os 16 bits, que seguem o formado "CRAAAAUG AAAAAAAA", onde "C"
continua sendo a flag Cone; o bit R é reservado para uso futuro; o bit U define a flag
Universal/Local (o padrão é 0); o bit G define a flag Individual/Group (o padrão é 0); e os 12 bits
“A” são randomicamente determinados pelo Cliente para introduzir uma proteção adicional ao nó
contra ataques de scan;
* Os bits 80 a 95 são a porta UDP de saída do NAT, recebida nas mensagens RA e mascarada
através da inversão de todos os seus bits. Este mascaramento é necessário porque alguns NATs
procuram portas locais dentro dos pacotes e os substituem pela porta pública ou vice-versa;
* Os bits 96 a 127 são o endereço IPv4 público do Servidor NAT, mascarado através da
inversão de todos os seus bits. Este mascaramento é necessário porque alguns NATs procuram
endereços IPs locais dentro dos pacotes e os substituem pelo endereço público ou vice-versa.

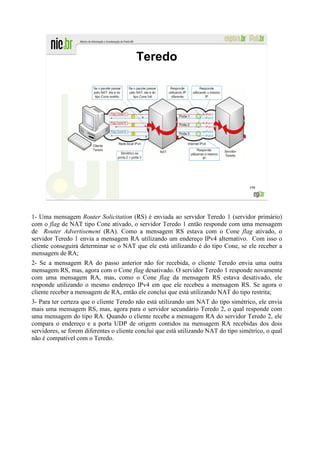

197. Teredo
198
1- Uma mensagem Router Solicitation (RS) é enviada ao servidor Teredo 1 (servidor primário)
com o flag de NAT tipo Cone ativado, o servidor Teredo 1 então responde com uma mensagem
de Router Advertisement (RA). Como a mensagem RS estava com o Cone flag ativado, o
servidor Teredo 1 envia a mensagem RA utilizando um endereço IPv4 alternativo. Com isso o
cliente conseguirá determinar se o NAT que ele está utilizando é do tipo Cone, se ele receber a
mensagem de RA;
2- Se a mensagem RA do passo anterior não for recebida, o cliente Teredo envia uma outra
mensagem RS, mas, agora com o Cone flag desativado. O servidor Teredo 1 responde novamente
com uma mensagem RA, mas, como o Cone flag da mensagem RS estava desativado, ele
responde utilizando o mesmo endereço IPv4 em que ele recebeu a mensagem RS. Se agora o
cliente receber a mensagem de RA, então ele conclui que está utilizando NAT do tipo restrita;
3- Para ter certeza que o cliente Teredo não está utilizando um NAT do tipo simétrico, ele envia
mais uma mensagem RS, mas, agora para o servidor secundário Teredo 2, o qual responde com
uma mensagem do tipo RA. Quando o cliente recebe a mensagem RA do servidor Teredo 2, ele
compara o endereço e a porta UDP de origem contidos na mensagem RA recebidas dos dois
servidores, se forem diferentes o cliente conclui que está utilizando NAT do tipo simétrico, o qual
não é compatível com o Teredo.

198. Teredo

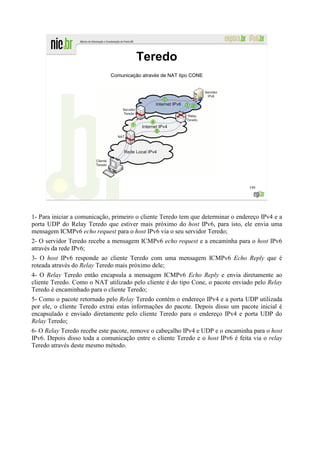

Comunicação através de NAT tipo CONE
199
1- Para iniciar a comunicação, primeiro o cliente Teredo tem que determinar o endereço IPv4 e a
porta UDP do Relay Teredo que estiver mais próximo do host IPv6, para isto, ele envia uma
mensagem ICMPv6 echo request para o host IPv6 via o seu servidor Teredo;
2- O servidor Teredo recebe a mensagem ICMPv6 echo request e a encaminha para o host IPv6
através da rede IPv6;
3- O host IPv6 responde ao cliente Teredo com uma mensagem ICMPv6 Echo Reply que é
roteada através do Relay Teredo mais próximo dele;
4- O Relay Teredo então encapsula a mensagem ICMPv6 Echo Reply e envia diretamente ao
cliente Teredo. Como o NAT utilizado pelo cliente é do tipo Cone, o pacote enviado pelo Relay
Teredo é encaminhado para o cliente Teredo;
5- Como o pacote retornado pelo Relay Teredo contém o endereço IPv4 e a porta UDP utilizada
por ele, o cliente Teredo extrai estas informações do pacote. Depois disso um pacote inicial é
encapsulado e enviado diretamente pelo cliente Teredo para o endereço IPv4 e porta UDP do
Relay Teredo;
6- O Relay Teredo recebe este pacote, remove o cabeçalho IPv4 e UDP e o encaminha para o host
IPv6. Depois disso toda a comunicação entre o cliente Teredo e o host IPv6 é feita via o relay
Teredo através deste mesmo método.

199. Teredo
Comunicação através de NAT restrito
200
1- Para iniciar a comunicação, primeiro o cliente Teredo tem que determinar o endereço IPv4 e a
porta UDP do Relay Teredo que estiver mais próximo do host IPv6, para isto, ele envia uma
mensagem ICMPv6 echo request para o host IPv6 via o seu servidor Teredo;
2- O servidor Teredo recebe a mensagem ICMPv6 echo request e a encaminha para o host IPv6
através da rede IPv6;
3- O host IPv6 responde ao cliente Teredo com uma mensagem ICMPv6 Echo Reply que é
roteada através do Relay Teredo mais próximo dele;
4- Através do pacote recebido, o Relay Teredo descobre que o cliente Teredo está utilizando um
NAT do tipo restrito, sendo assim, se o Relay Teredo enviar o pacote ICMPv6 diretamente para o
cliente Teredo, ele será descartado pelo NAT porque não há mapeamento pré-definido para
tráfego entre o cliente e o Relay Teredo, com isso, o Relay Teredo envia um pacote “bubble” para
o cliente Teredo através do Servidor Teredo utilizando a rede IPv4;
5- O servidor Teredo recebe o pacote “Bubble” do Relay Teredo e o encaminha para o cliente
Teredo, mas coloca no indicador de origem o IPv4 e a porta UDP do Relay Teredo. Como já
havia um mapeamento de tráfego entre o servidor Teredo e o Cliente Teredo, o pacote passa pelo
NAT e é entregue ao Cliente Teredo;
6- O Cliente Teredo extrai do pacote “Bubble” recebido o IPv4 e a porta UDP do Relay Teredo
mais próximo do host IPv6, com isso, o Cliente Teredo envia um pacote “Bubble” para o Relay
Teredo, para que seja criado um mapeamento de conexão entre eles no NAT;
7- Baseado no conteúdo do pacote “Bubble” recebido, o Relay Teredo consegue determinar que
ele corresponde ao pacote ICMPv6 Echo Reply que está na fila para a transmissão e também que
a passagem através do NAT restrito já está aberta, sendo assim, ele encaminha o pacote ICMPv6
Echo Reply para o cliente Teredo;
8- Depois de recebido o pacote ICMPv6, um pacote inicial é então enviado do Cliente Teredo
para o host IPv6 através do Relay Teredo mais próximo dele;
9- O relay Teredo remove os cabeçalhos IPv4 e UDP do pacote e o encaminha através da rede
IPv6 para o host IPv6. Após isto os pacotes subseqüentes são enviados através do Relay Teredo.

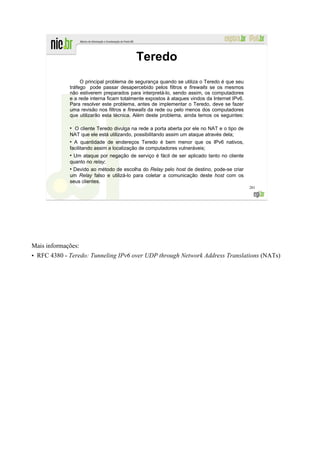

200. Teredo
O principal problema de segurança quando se utiliza o Teredo é que seu
tráfego pode passar desapercebido pelos filtros e firewalls se os mesmos
não estiverem preparados para interpretá-lo, sendo assim, os computadores
e a rede interna ficam totalmente expostos à ataques vindos da Internet IPv6.
Para resolver este problema, antes de implementar o Teredo, deve se fazer
uma revisão nos filtros e firewalls da rede ou pelo menos dos computadores
que utilizarão esta técnica. Além deste problema, ainda temos os seguintes:
●
O cliente Teredo divulga na rede a porta aberta por ele no NAT e o tipo de
NAT que ele está utilizando, possibilitando assim um ataque através dela;
●
A quantidade de endereços Teredo é bem menor que os IPv6 nativos,
facilitando assim a localização de computadores vulneráveis;
●
Um ataque por negação de serviço é fácil de ser aplicado tanto no cliente
quanto no relay;
●
Devido ao método de escolha do Relay pelo host de destino, pode-se criar
um Relay falso e utilizá-lo para coletar a comunicação deste host com os
seus clientes.
201
Mais informações:
• RFC 4380 - Teredo: Tunneling IPv6 over UDP through Network Address Translations (NATs)

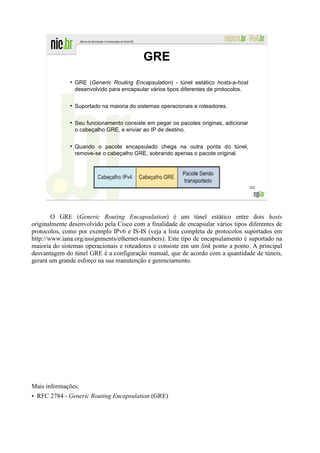

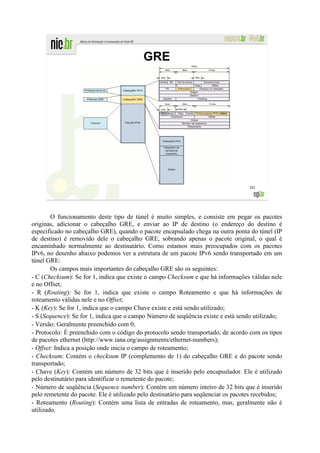

201. GRE
●
GRE (Generic Routing Encapsulation) - túnel estático hosts-a-host
desenvolvido para encapsular vários tipos diferentes de protocolos.
●
Suportado na maioria do sistemas operacionais e roteadores.
●
Seu funcionamento consiste em pegar os pacotes originas, adicionar
o cabeçalho GRE, e enviar ao IP de destino.
●
Quando o pacote encapsulado chega na outra ponta do túnel,
remove-se o cabeçalho GRE, sobrando apenas o pacote original.
202
O GRE (Generic Routing Encapsulation) é um túnel estático entre dois hosts
originalmente desenvolvido pela Cisco com a finalidade de encapsular vários tipos diferentes de
protocolos, como por exemplo IPv6 e IS-IS (veja a lista completa de protocolos suportados em
http://www.iana.org/assignments/ethernet-numbers). Este tipo de encapsulamento é suportado na
maioria do sistemas operacionais e roteadores e consiste em um link ponto a ponto. A principal
desvantagem do túnel GRE é a configuração manual, que de acordo com a quantidade de túneis,
gerará um grande esforço na sua manutenção e gerenciamento.
Mais informações:
• RFC 2784 - Generic Routing Encapsulation (GRE)

202. GRE
203
O funcionamento deste tipo de túnel é muito simples, e consiste em pegar os pacotes
originas, adicionar o cabeçalho GRE, e enviar ao IP de destino (o endereço do destino é
especificado no cabeçalho GRE), quando o pacote encapsulado chega na outra ponta do túnel (IP
de destino) é removido dele o cabeçalho GRE, sobrando apenas o pacote original, o qual é
encaminhado normalmente ao destinatário. Como estamos mais preocupados com os pacotes
IPv6, no desenho abaixo podemos ver a estrutura de um pacote IPv6 sendo transportado em um
túnel GRE:
Os campos mais importantes do cabeçalho GRE são os seguintes:
- C (Checksum): Se for 1, indica que existe o campo Checksum e que há informações válidas nele
e no Offset;
- R (Routing): Se for 1, indica que existe o campo Roteamento e que há informações de
roteamento válidas nele e no Offset;
- K (Key): Se for 1, indica que o campo Chave existe e está sendo utilizado;
- S (Sequence): Se for 1, indica que o campo Número de seqüência existe e está sendo utilizado;
- Versão: Geralmente preenchido com 0;
- Protocolo: É preenchido com o código do protocolo sendo transportado, de acordo com os tipos
de pacotes ethernet (http://www.iana.org/assignments/ethernet-numbers);
- Offset: Indica a posição onde inicia o campo de roteamento;
- Checksum: Contém o checksum IP (complemento de 1) do cabeçalho GRE e do pacote sendo
transportado;
- Chave (Key): Contém um número de 32 bits que é inserido pelo encapsulador. Ele é utilizado
pelo destinatário para identificar o remetente do pacote;
- Número de seqüência (Sequence number): Contém um número inteiro de 32 bits que é inserido
pelo remetente do pacote. Ele é utilizado pelo destinatário para seqüenciar os pacotes recebidos;
- Roteamento (Routing): Contém uma lista de entradas de roteamento, mas, geralmente não é
utilizado.

203. Técnicas de Tradução
●
Possibilitam um roteamento transparente na comunicação entre nós
de uma rede IPv6 com nós em uma rede IPv4 e vice-versa.
●
Podem atuar de diversas formas e em camadas distintas:
●
Traduzindo cabeçalhos IPv4 em cabeçalhos IPv6 e vice-versa;
●
Realizando conversões de endereços;
●
Conversões de APIs de programação;
●
Atuando na troca de tráfego TCP ou UDP.
204
As técnicas de tradução possibilitam um roteamento transparente na comunicação entre
nós que apresentem suporte apenas a uma versão do protocolo IP, ou utilizem pilha dupla. Estes
mecanismos podem atuar de diversas formas e em camadas distintas, traduzindo cabeçalhos IPv4
em cabeçalhos IPv6 e vice-versa, realizando conversões de endereços, de APIs de programação,
ou atuando na troca de tráfego TCP ou UDP.
Mais informações:
• RFC 4966 - Reasons to Move the Network Address Translator - Protocol Translator (NAT-PT)
to Historic Status

204. SIIT
●
SIIT (Stateless IP/ICMP Translation) - permite a comunicação entre nós
com suporte apenas ao IPv6 com nós que apresentam suporte apenas ao
IPv4.
●
Utiliza um tradutor localizado na camada de rede da pilha, que converte
campos específicos dos cabeçalhos de pacotes IPv6 em cabeçalhos de
pacotes IPv4 e vice-versa.
●
Cabeçalhos TCP e UDP geralmente não são traduzidos.
●
Utiliza um endereço IPv4-mapeado em IPv6, no formato 0::FFFF:a.b.c.d,
que identifica o destino IPv4, e um endereço IPv4-traduzido, no formato
0::FFFF:0:a.b.c.d, para identificar o nó IPv6.
●
Utiliza faixas de endereços IPv4 para identificar nós IPv6.
●
Traduz mensagens ICMPv4 em ICMPv6 e vice-versa. 205
SIIT (Stateless IP/ICMP Translation Algorithm) - definido na RFC 2765, o SIIT é um
mecanismo de tradução stateless de cabeçalhos IP/ICMP, permitindo a comunicação entre nós
com suporte apenas ao IPv6 com nós que apresentam suporte apenas ao IPv4. Ele utiliza um
tradutor localizado na camada de rede da pilha, que converte campos específicos dos cabeçalhos
de pacotes IPv6 em cabeçalhos de pacotes IPv4 e vice-versa. Para realizar este processo, o
tradutor necessita de um endereço IPv4-mapeado em IPv6, no formato 0::FFFF:a.b.c.d, que
identifica o destino IPv4, e um endereço IPv4-traduzido, no formato 0::FFFF:0:a.b.c.d, para
identificar o nó IPv6. Quando o pacote chega ao SIIT, o cabeçalho é traduzido, convertendo o
endereço para IPv4 e encaminhado ao nó de destino;
Mais informações:
• RFC 2765 - Stateless IP/ICMP Translation Algorithm (SIIT)

205. BIS
●
BIS (Bump-in-the-Stack) - funciona entre a
camada de aplicação e a de rede.
●
Utilizada para suportar aplicações IPv4
em redes IPv6.
●
Adiciona a pilha IPv4 três módulos:
●
Translator - traduz cabeçalhos IPv4
em cabeçalhos IPv6 e vice-versa;
●
Address mapper - possui uma faixa de
endereços IPv4 que são associados a
endereços IPv6 quando o translator
receber um pacote IPv6;
●
Extension name resolver - atua nas
consultas DNS realizadas pela
aplicação IPv4.
206
●
Não funciona em comunicações
multicast.
BIS (Bump in the Stack) - esse método possibilita a comunicação de aplicações IPv4 com
nós IPv6. Definida na RFC 2767, o BIS funciona entre a camada de aplicação e a de rede,
adicionando à pilha IPv4 três módulos: translator, que traduz os cabeçalhos IPv4 enviados em
cabeçalhos IPv6 e os cabeçalhos IPv6 recebidos em cabeçalhos IPv4; extension name resolver,
que atua nas DNS queries realizadas pelo IPv4, de modo que, se o servidor DNS retorna um
registro AAAA, o resolver pede ao address mapper para atribuir um endereço IPv4
correspondente ao endereço IPv6; e address mapper, que possui uma certa quantidade de
endereços IPv4 para associar a endereços IPv6 quando o translator receber um pacote IPv6. Como
os endereços IPv4 não são transmitidos na rede, eles podem ser endereços endereços privados.
Esse método permite apenas a comunicação de aplicações IPv4 com hosts IPv6, e não o contrário,
além de não funcionar em comunicações multicast.
Como os endereços IPv4 não são transmitidos na rede, eles podem ser endereços privados.
Esse método permite apenas a comunicação de aplicações IPv4 com hosts IPv6, e não o contrário,
além de não funcionar em comunicações multicast.
Mais informações:
• RFC 2767 - Dual Stack Hosts using the "Bump-In-the-Stack" Technique (BIS)

206. BIA
●
BIA (Bump in the API) - similar ao BIS,
traduz funções da API IPv4 em funções da
API IPv6 e vice-versa.
●
Três módulos são adicionados, extension
name resolver e address mapper, que
funcionam da mesma forma que no BIS, e
o function mapper, que detecta as
chamadas das funções do socket IPv4 e
invoca as funções correspondentes do
socket IPv6 e vice-versa.
●
Também utiliza faixas de endereços IPv4.
●
Não suporta comunicações multicast;
207
BIA (Bump in the API) - similar ao BIS, esse mecanismo adiciona uma API de tradução
entre o socket API e os módulos TPC/IP dos hosts de pilha dupla, permitindo a comunicação de
aplicações IPv4 com hosts IPv6, traduzindo as funções do socket IPv4 em funções do socket IPv6
e vice-versa. Conforme descrito na RFC 3338, três módulos são adicionados, extension name
resolver e address mapper, que funcionam da mesma forma que no BIS, e o function mapper, que
detecta as chamadas das funções do socket IPv4 e invoca as funções correspondentes do socket
IPv6 e vice-versa. O BIA apresenta duas vantagens em relação ao BIS: não depender do driver da
interface de rede e não introduzir overhead na tradução dos cabeçalhos dos pacotes. No entanto,
ele também não suporta comunicações multicast.
Mais informações:
• RFC 3338 - Dual Stack Hosts Using "Bump-in-the-API (BIA)

207. TRT
●
TRT (Transport Relay Translator) - atua como tradutor de camada
de transporte, possibilitando a comunicação entre hosts IPv6 e
IPv4 através de tráfego TCP/UDP.
●
Atua em máquinas com pilha dupla que devem ser inseridas em
um ponto intermediário dentro da rede.
●
Na comunicação de um host IPv6 com um host IPv4, adiciona um
prefixo IPv6 falso ao endereço IPv4 do destino.
●
Quando um pacote com esse prefixo falso passa pelo TRT, o
pacote é interceptado e enviado ao host IPv4 de destino em um
pacote TCP ou UDP.
●
Para funcionar de forma bidirecional, deve-se adicionar um bloco
de endereços IPv4 públicos e o usar de um servidor DNS-ALG
208
para mapear os endereços IPv4 para IPv6.
TRT (Transport Relay Translator) - atuando como um tradutor de camada de transporte,
esse mecanismo possibilita a comunicação entre hosts apenas IPv6 e hosts apenas IPv4 através de
tráfego TCP/UDP. Sem a necessidade de se instalar qualquer tipo de software, o TRT roda em
máquinas com pilha dupla que devem ser inseridas em um ponto intermediário dentro da rede. Na
comunicação de um host IPv6 com um host IPv4, conforme definição na RFC 3142, é adicionado
um prefixo IPv6 falso ao endereço IPv4 do destino. Quando um pacote com esse prefixo falso
passa pelo TRT, esse pacote é interceptado e enviado ao host IPv4 de destino em um pacote TCP
ou UDP. Na tradução TCP e UDP o checksum deve ser recalculado e apenas no caso das
conexões TCP, o estado do socket sobre o qual o host está conectado deve ser mantido,
removendo-o quando a comunicação for finalizada. Para que o mecanismo funcione de forma
bidirecional, é necessário a adição de um bloco de endereços IPv4 públicos e o uso de um
servidor DNS-ALG para mapear os endereços IPv4 para IPv6.
Mais informações:
• RFC 3142 - An IPv6-to-IPv4 Transport Relay Translator

208. ALG e DNS-ALG
●
ALG (Application Layer Gateway) - trabalha como um proxy HTTP.
●
O cliente inicia a conexão com o ALG, que estabelece uma
conexão com o servidor, retransmitindo as requisições de saída e
os dados de entrada.
●
Em redes apenas IPv6, o ALG habilita a comunicação dos hosts
com serviços em redes apenas IPv4, configurando o ALG em nós
com pilha dupla.
●
É normalmente utilizado quando o host que deseja acessar a
aplicação no servidor IPv4, está atrás de NAT ou de um firewall.
●
DNS-ALG – traduz consultas DNS do tipo AAAA vindo de um host
IPv6, para uma consulta do tipo A, caso o servidor de nomes a ser
consultado se encontre no ambiente IPv4, e vice-versa.
209

209. Segurança
●
Com a utilização de Pilha Dupla as aplicações ficam expostas aos
ataques a ambos os protocolos, IPv6 e IPv4, o que pode ser
resolvido configurando firewalls específicos para cada protocolo.
●
As técnicas de Túneis e Tradução são as que causam maiores
impacto do ponto de vista de segurança.
●
Mecanismos de tunelamento são suscetíveis a ataques de DoS,
falsificação de pacotes e de endereços de roteadores e relays
utilizados por essas técnicas, como 6to4 e TEREDO.
●
As técnicas de tradução implicam em problemas relacionados a
incompatibilidade dessas técnicas com alguns mecanismos de
segurança existentes. Similar ao que ocorre com o NAT no IPv4.
210

210. Segurança
●
Como se proteger:
●
Utilizar pilha dupla na migração, protegendo as duas pilhas
com firewall;
●
Dar preferência aos túneis estáticos, no lugar dos automáticos;
●
Permitir a entrada de tráfego apenas de túneis autorizados.
211

212. Roteamento
IPv6
Módulo 8
Neste módulo apresentaremos algumas características básicas sobre o funcionamento dos
mecanismos de roteamento, tanto interno (IGP) quanto externo (EGP), sempre destacando as
principais mudanças em relação ao IPv6. Serão abordados os protocolos de roteamento RIP,
OSPF, IS-IS e BGP.

213. Considerações Importantes
IPv4 e IPv6 → Camada de Rede
Duas redes distintas
Planejamento
Suporte
Troubleshooting
Arquitetura dos equipamentos
...
O IPv4 e o IPv6 são protocolos da Camada de Rede, de modo que esta é a única camada
diretamente afetada com a implantação do IPv6, sem a necessidade de alterações no
funcionamento das demais.
Porém, é preciso compreender que são duas Camadas de Rede distintas e independentes.
Isto implica em algumas considerações importantes:
Como atuar no planejamento e estruturação das redes:
Migrar toda a estrutura para Pilha Dupla; migrar apenas áreas críticas; manter duas
estruturas distintas, uma IPv4 e outra IPv6; etc.
Em redes com Pilha Dupla algumas configurações devem ser duplicadas como DNS,
firewall e protocolos de roteamento.
No suporte e resolução de problemas será preciso detectar se há falhas na conexão da rede
IPv4 ou da rede IPv6;
Novos equipamentos e aplicações precisam ter suporte às funcionalidades dos dois
protocolos.

214. Considerações Importantes
Características Fundamentais do Endereço IP
Identificação
Unívoca
Comandos: host, nslookup, dig...
Localização
Roteamento e encaminhamento entre a origem e o destino
Comandos: mtr -4/-6, traceroute(6), tracert(6)...
Semântica Sobrecarregada
Dificulta a mobilidade
Desagregação de rotas
A Camada de Rede está associada principalmente a duas características:
Identificação – deve garantir que cada dispositivo da rede seja identificado de
forma unívoca, sem chance de erro. Isto é, o endereço IP deve ser único no
mundo. Utilizando o comando host, em plataformas UNIX, ou nslookup, em
plataformas Windows, pode-se ver a identificação de um serviço, por exemplo.
Em redes com Pilha Dupla, um nó será identificado pelos dois endereços.
Localização - indica como chegar ao destino, tomando as decisões de
encaminhamento dos pacotes baseando-se no endereçamento, ocorrendo da
mesma forma tanto em IPv4 quanto em IPv6. Podemos verificar esta
funcionalidade utilizando comandos como mtr -4 e -6, ou traceroute
(traceroute6), ou tracert (tracert6). Estes comandos mostram a identificação e a
localização de um nó.
A união dessas duas características na Camada de Rede torna a semântica do
endereço IP sobrecarregada. Isto implica em questões como a desagregação de rotas, agravando o
problema do crescimento da tabela de roteamento global. Uma forma de impedir isso é separar as
funções de localização e identificação.

215. Considerações Importantes
Separar as funções de localização e identificação.
LISP (Locator/Identifier Separation Protocol).
Permite uma implementação de forma gradual.
não exige nenhuma alterações nas pilhas dos host e nem
grandes mudanças na infraestrutura existente.
EID (Endpoint Identifiers).
RLOC (Routing Locators).
ITR (Ingress Tunnel Router) / ETR (Egress Tunnel Router).
Fazem o mapeamento entre EID e RLOC.
Utiliza tanto IPv4 quanto IPv6.
216
Existe um grupo de trabalho no IETF que discute uma forma de separar essas duas funções
(identificação e localização). O LISP (Locator/Identifier Separation Protocol) é um protocolo
simples que busca separar os endereços IP em Endpoint Identifiers (EIDs) e Routing Locators
(RLOCs). Ele não exige nenhuma alteração nas pilhas dos host e nem grandes mudanças na
infraestrutura existente, podendo ser implementado em um número relativamente pequeno de
roteadores.
Seus principais elementos são:
• Endpoint ID (EID): um identificador de 32 bits (para IPv4) ou 128 bits (para IPv6)
usado nos campos de endereço de origem e destino do primeiro cabeçalho LISP
(mais interno) de um pacote. O host obtém um EID de destino da mesma forma que
obtém um endereço de destino hoje, por exemplo através de uma pesquisa de DNS.
O EID de origem também é obtido através dos mecanismos já existentes, usados para
definir o endereço local de um host;
• Routing Locator (RLOC): endereço IPv4 ou IPv6 de um ETR (Egress Tunnel
Router). RLOCs são numerados a partir de um bloco topologicamente agregado, e
são atribuídos a uma rede em cada ponto em que haja conexão com a Internet global;
• Ingress Tunnel Router (ITR): roteador de entrada do túnel que recebe um pacote IP
(mais precisamente, um pacote IP que não contêm um cabeçalho LISP), trata o
endereço de destino desse pacote como um EID e executa um mapeamento entre o
EID e o RLOC. O ITR, em seguida, anexa um cabeçalho “IP externo” contendo um
de seus RLOCs globalmente roteáveis, no campo de endereço de origem, e um
RLOC, resultado do mapeamento, no campo de endereço de destino;
• Egress Tunnel Router (ETR): roteador de saída do túnel que recebe um pacote IP
onde o endereço de destino do cabeçalho “IP externo” é um de seus RLOCs. O
roteador retira o cabeçalho externo e encaminha o pacote com base no próximo
cabeçalho IP encontrado.
Mais informações
• Locator/ID Separation Protocol (LISP) - http://www.ietf.org/id/draft-ietf-lisp-06.txt
•LISP Networking: Topology, Tools, and Documents - http://www.lisp4.net (apenas conexões IPv4)
•LISP Networking: Topology, Tools, and Documents - http://www.lisp6.net (apenas conexões IPv6)

216. Considerações Importantes
Prefixo IP
O recurso alocado pelo Registro.br ao AS é um bloco IP.
O bloco IP não é roteável.
bloco é um grupo de IPs.
O prefixo IP é roteável.
• número de bits que identifica a rede;
• você pode criar um prefixo /32 igual ao bloco /32 IPv6 recebido
do Registro.br;
• pode criar um prefixo /33, /34,... /48.
Esta nomenclatura é importante.
ativação de sessões de transito com outras operadoras;
217
troubleshooting.
Um definição importante é a de prefixo IP.
O recurso alocado pelo Registro.br aos ASs é um bloco IP, que representa um grupo de
endereços IP. O bloco não é um elemento roteável, o que é roteável é o prefixo. O que é possível,
por exemplo, é criar um prefixo IPv6 /32 igual ao bloco /32 recebido do Registro.br e anunciar
esse prefixo na tabela de rotas. Porém também é possível criar prefixos /33, /34, /48 etc a partir
do bloco recebido.
O prefixo representa o número de bits de um endereço que identifica a rede.
Apesar de ser apenas mais uma nomenclatura, essa definição é importante na hora de
enviar informações para ativar sessões de trânsito com outras operadoras e na detecção de
problemas de conectividade.

217. Como o roteador trabalha?
Ex.:
1.O roteador recebe um quadro Ethernet;
2.Verifica a informação do Ethertype que indica que o protocolo da
camada superior transportado é IPv6;
3.O cabeçalho IPv6 é processado e o endereço de destino é
analisado;
4.O roteador procura na tabela de roteamento unicast (RIB - Router
Information Base) se há alguma entrada para a rede de destino;
Visualizando a RIB:
show ip(v6) route → Cisco/Quagga
show route (table inet6) → Juniper
218
Também é importante compreender o funcionamento básico de um roteador, de que forma
ele processa os pacotes recebidos e efetua as decisões de encaminhamento. Analise o seguinte
exemplo:
O roteador recebe um quadro Ethernet através de sua interface de rede;
Verifica a informação do Ethertype, que indica que o protocolo da camada superior
transportado é IPv6;
O cabeçalho IPv6 é processado e o endereço de destino é analisado;
O roteador procura na tabela de roteamento unicast (RIB - Router Information
Base) se há alguma entrada para a rede de destino;
Visualizando a RIB IPv6:
Cisco/Quagga → show ipv6 route
Juniper → show route table inet6
Visualizando a RIB IPv4:
Cisco/Quagga → show ip route
Juniper → show route

218. Como o roteador trabalha?
5. Longest Match - procura a entrada mais específica. Ex.:
O IP de destino é 2001:0DB8:0010:0010::0010
O roteador possui as seguintes informações em sua tabela de rotas:
2001:DB8::/32 via interface A
2001:DB8::/40 via interface B
2001:DB8:10::/48 via interface C
Os três prefixos englobam o endereço de destino, porém o roteador
sempre irá preferir o mais específico, neste caso, o /48;
Qual é a entrada mais específica IPv4 e IPv6?
6. Uma vez identificado o prefixo mais específico, o roteador decrementa
o Hop-Limit, monta o quadro Ethernet de acordo a interface, e envia o
pacote. 219
Longest Match - procura a entrada mais específica. Ex.:
O IP de destino é 2001:0DB8:0010:0010::0010
O roteador possui as seguintes informações em sua tabela de rotas:
2001:DB8::/32 via interface A
2001:DB8::/40 via interface B
2001:DB8:10::/48 via interface C
Os três prefixos englobam o endereço de destino, porém o roteador sempre irá
preferir o mais específico, neste caso, o /48;
Uma vez identificado o prefixo mais específico, o roteador decrementa o Hop-Limit,
monta o quadro Ethernet de acordo a interface, e envia o pacote.

219. Como o roteador trabalha?
E se houver mais de um caminho para o mesmo prefixo?
Utiliza-se uma tabela predefinida de preferências.
número inteiro entre 0 e 255 associado a cada rota, sendo que,
quanto menor o valor mais confiável é a rota;
avalia se está diretamente conectado, se a rota foi aprendida
através do protocolo de roteamento externo ou interno;
tem significado local, não pode ser anunciado pelos protocolos
de roteamento;
seu valor pode ser alterado caso seja necessário priorizar um
determinado protocolo.
E se o valor na tabela de preferências também for o mesmo?
Se o roteador localizar mais de uma caminho para o mesmo destino e com o mesmo valor
de longest match, ele utilizará uma tabela predefinida de preferências (conceito de Distância
Administrativa da Cisco).
Os valores desta tabela são números inteiros entre 0 e 255 associados a cada rota, sendo
que quanto menor o valor mais confiável é a rota. Os valores são atribuídos avaliando se a rota
está diretamente conectada, se foi aprendida através do protocolo de roteamento externo ou
interno, etc. Estes valores têm significado apenas local, não podendo ser anunciados pelos
protocolos de roteamento, e caso seja necessário, podem ser alterados para priorizar um
determinado protocolo.
Caso também seja encontrado um mesmo valor na tabela de preferências, há equipamentos
e implementações que, por padrão, realizam balanceamento de tráfego.

220. Tabela de Roteamento
O processo de escolha das rotas é idêntico em IPv4 e IPv6, porém, as
tabelas de rotas são independentes.
• Há uma RIB IPv4 e outra IPv6.
Através de mecanismos de otimização as melhores rotas são
adicionadas à tabela de encaminhamento
• FIB - Forwarding Information Base;
• A FIB é criada a partir da RIB;
• Assim como a RIB, a FIB também é duplicada.
Em roteadores que possuem arquitetura distribuída o processo de
seleção das rotas e o encaminhamento dos pacotes são funções
distintas.
O processo de escolha das rotas é idêntico em IPv4 e IPv6, porém, as tabelas de rotas são
independentes. Por exemplo: há uma RIB IPv4 e outra IPv6.
Para otimizar o envio dos pacotes, existem mecanismos que adicionam apenas as melhores
rotas a uma outra tabela, a tabela de encaminhamento (FIB - Forwarding Information Base). Um
exemplo deste mecanismo é o CEF (Cisco Express Forwarding) da Cisco.
A FIB é criada a partir da RIB, e assim como a RIB, ela também é duplicada se a rede
estiver configurada com Pilha Dupla. Com isso, há mais informações para serem armazenadas e
processadas.
Em roteadores que possuem arquitetura distribuída, o processo de seleção das rotas e o
encaminhamento dos pacotes são funções distintas.
Ex.:
• Roteadores 7600 da Cisco, a RIB reside no módulo central de roteamento e a
FIB nas placas das interfaces.
• Roteadores Juniper da série M, a Router Enginie é a responsável pela RIB, e a
FIB também reside nas placas das interfaces (Packet Forwarding Engine -
PFE).

221. Tabela de Roteamento
São as informações recebidas pelos protocolos de roteamento que
“alimentam” a RIB que por sua vez “alimenta” a FIB.
• Os Protocolos de Roteamento se
dividem em dois grupos: EGP IGP Estáticas
Interno (IGP) - protocolos que
distribuem as informações dos
roteadores dentro de Sistemas
Autônomos. Ex.: OSPF; IS-IS; RIP.
RIB v4 RIB v6
Externo (EGP) - protocolos que
distribuem as informações entre
Sistemas Autônomos. Ex.: BGP-4.
FIB v4 FIB v6
222
É o mecanismo de roteamento que possibilita o encaminhamento de pacotes de dados
entre quaisquer dois dispositivos conectados à Internet.
Para atualizar as informações utilizadas pelos roteadores para encontrar o melhor caminho
disponível no encaminhamento dos pacotes até o seu destino, utilizam-se os protocolos de
roteamento. São as informações recebidas pelos protocolos de roteamento que “alimentam” a
RIB, que por sua vez “alimenta” a FIB.
Estes protocolos se dividem em dois grupos:
- Interno (IGP) - protocolos que distribuem as informações dos roteadores dentro
de Sistemas Autônomos. Como exemplo desses protocolos podemos citar: OSPF; IS-IS; e RIP.
- Externo (EGP) - protocolos que distribuem as informações entre Sistemas
Autônomos. Como exemplo podemos citar o BGP-4.

222. Rota Default
Quando um roteador não encontra uma entrada na tabela de rotas
para um determinado endereço, ele utiliza uma rota default.
Servidores, estações de trabalho, firewalls, etc., só conhecem as
redes diretamente conectadas em uma interface.
Para alcançar alguém que não esteja diretamente conectado, eles
terão que usar rota default para um outro que conheça.
Todo mundo precisa ter rota default?
223
Caso o roteador receba um pacote cujo o endereço de destino não esteja explicitamente
listado na tabela de rotas, ele utilizará sua rota default.
Servidores e estações de trabalho, naturalmente precisam de uma rota default. Eles não são
equipamentos de rede, eles só conhecem as redes diretamente conectadas em suas interfaces. Se
eles quiserem alcançar alguém que não esteja diretamente conectado, eles terão que usar rota
default para um outro equipamento que conheça.
Ai surge a questão: todo mundo precisa ter rota default?

223. Rota Default
DFZ (Default Free Zone) - conceito existente entre as operadoras. É
uma região da Internet livre de rota default.
Roteadores DFZ não possuem rota default, possuem tabela BGP
completa.
ASs que possuem tabela completa precisam ter rota default?
A tabela completa, mostra todas as entradas de rede do mundo.
roteadores têm que processar informações do mundo inteiro em
tempo real;
problemas de escalabilidade futura.
224
Existe um conceito entre as operadoras que delimita uma região da Internet livre de rota
default, a DFZ (Default Free Zone).
Um AS que possua tabela completa não precisa ter rota default, pois a tabela completa,
mostra todas as entradas de rede do mundo.
Esse modelo é bom e funcional, porém, isso pode acarretar alguns problemas. Os
roteadores têm que processar informações do mundo inteiro em tempo real; e há também
problemas de escalabilidade futura.

224. Rota Default
Se houver tabela completa e rota default, neste caso, a rota default vai
ser usada?
Ex.:
Imagine uma rede comprometida pela infecção de um malware;
A máquina contaminada irá “varrer” a Internet tentando contaminar
outras máquinas, inclusive IPs que não estão alocados, e não
estão na tabela completa;
Se houver rota default, o seu roteador vai encaminhar esse tráfego
não válido para frente;
Essa é uma das razões de se utilizar DFZ;
Sugestão: criar uma rota default e apontar para Null0 ou DevNull,
e desabilitar o envio das mensagens 'ICMP unreachable'.
A rota default em IPv4 é 0.0.0.0/0 e em IPv6 ::/0.
225
A utilização de rota default por roteadores que possuam tabela completa pode ocasionar
alguns problemas.
Imagine a seguinte situação como exemplo: uma rede foi comprometida pela infecção de
um malware. A máquina contaminada irá “varrer” a Internet tentando contaminar outras
máquinas, inclusive IPs que não estão alocados, e não estão na tabela completa. Se houver rota
default, o seu roteador vai encaminhar esse tráfego não válido para frente. Essa é uma das razões
de se utilizar DFZ. Uma sugestão para solucionar esse problema é criar uma rota default e apontar
para Null0 ou DevNull. Além disso, deve-se desabilitar o envio das mensagens 'ICMP
unreachable', porque quando um roteador descarta um pacote, ele envia uma mensagem 'ICMP
unreachable' avisando, porém, se o destino não é válido, não há necessidade de avisar a origem,
isso apenas consome CPU desnecessariamente.
A rota default em IPv4 é 0.0.0.0/0 e em IPv6 ::/0.

225. Protocolos de Roteamento
Interno
Há duas principais opções para se trabalhar com roteamento interno:
OSPF
IS-IS
protocolos do tipo Link-State;
consideram as informações de estado e mandam atualizações
de forma otimizada;
trabalham com estrutura hierárquica.
Terceira opção
RIP
O protocolo de roteamento interno deve ser habilitado apenas nas
interfaces necessárias.
226
Hoje há duas principais opções para se trabalhar com roteamento interno, o OSPF e o IS-
IS. Esses dois protocolos são do tipo Link-State, isto é consideram as informações de estado do
enlace, e mandam atualizações de forma otimizada, apenas quando há mudança de estado. Eles
também permitem que se trabalhe com estrutura hierárquica, separando a rede por regiões. Isso é
um ponto fundamental para IPv6.
Uma outra opção é o protocolo RIP (Routing Information Protocol). É um protocolo do
tipo Vetor de Distância (Bellman-Ford), de fácil implementação e de funcionamento simples,
porém apresenta algumas limitações como o fato de enviar sua tabela de estados periodicamente,
independente de mudanças ou não na rede.
É importante que o protocolo de roteamento interno seja habilitado apenas nas interfaces
onde são necessárias. Embora pareça óbvio, há quem configure de forma errada fazendo com que
os roteadores fiquem tentando estabelecer vizinhança com outros ASs.

226. RIPng
Routing Information Protocol next generation (RIPng) - protocolo IGP
simples e de fácil implantação e configuração.
Protocolo do tipo Vetor de Distância (Bellman-Ford).
Baseado no RIPv2 (IPv4).
Protocolo específico para IPv6.
Suporte ao novo formato de endereço;
Utiliza o endereço multcast FF02::9 (All RIP Routers) como
destino;
O endereço do próximo salto deve ser um endereço link local;
Em um ambiente IPv4+IPv6 é necessário usar RIP (IPv4) e RIPng
(IPv6).
Para tratar o roteamento interno IPv6 foi definida uma nova versão do protocolo RIP, o
Routing Information Protocol next generation (RIPng). Esta versão foi baseada no RIPv2
utilizado em redes IPv4, porém, ela é específica para redes IPv6.
Como mudanças principais destaca-se:
• Suporte ao novo formato de endereço;
• Utiliza o endereço multcast FF02::9 (All RIP Routers) como destino;
• O endereço do próximo salto deve ser um endereço link local.
Em um ambiente com Pilha Dupla (IPv4+IPv6) é necessário usar uma instância do RIP
para IPv4 e uma do RIPng para o roteamento IPv6.
Apesar de ser um protocolo novo, o RIPng ainda apresenta as mesma limitações das
versões anteriores utilizadas com IPv4, como:
• Diâmetro máximo da rede é de 15 saltos;
• Utiliza apenas a distância para determinar o melhor caminho;
• Loops de roteamento e contagem até o infinito.
Mais informações:
• RFC 2080 - RIPng for IPv6

227. RIPng
Limitações:
Diâmetro máximo da rede é de 15 saltos;
Utiliza apenas a distância para determinar o melhor caminho;
Loops de roteamento e contagem até o infinito.
Atualização da tabelas de rotas:
Envio automático a cada 30 segundos - independente de mudanças
ou não.
Quando detecta mudanças na topologia da rede - envia apenas a
linha afetada pela mudança)
Quando recebem uma mensagem do tipo Request
As informações presentes na tabela de rotas são:
• Prefixo do destino
• Métrica
• Próximo salto
• Identificação da rota (route tag)
• Mudança de rota
• Tempo até a rota expirar (padrão 180 segundos)
• Tempo até a “coleta de lixo” (garbage collection) (padrão 120 segundos)
A atualização da tabelas de rotas pode ocorrer de três formas: através do envio automático
dos dados a cada 30 segundos; quando é detectada alguma mudanças na topologia da rede,
enviando apenas a linha afetada pela mudança; e quando é recebida uma mensagem do tipo
Request.

228. RIPng
Mensagens Request e Response
8 bits 8 bits 16 bits
Comando Versão Reservado
Entrada 1 da tabela de rotas (RTE)
....
Entrada n da tabela de rotas
RTE
Prefixo IPv6 (128 bits)
Identificação da rota (16 bits)
Tamanho do prefixo (8 bits)
Métrica (8 bits)
Diferente do RIPv2, o endereço do próximo salto aparece apenas
uma vez, seguido de todas as entradas que devem utilizá-lo.
O cabeçalho das mensagens do RIPng é bem simples, composto pelos seguintes campos:
• Comando (command) – indica se a mensagem é do tipo Requet ou Response;
• Versão (version) – indica a versão do protocolo que atualmente é 1.
Esses campos são seguidos das entradas da tabela de rotas (Route Table Entry – RTE):
• Prefixo IPv6 (128 bits);
• Identificação da rota (16 bits);
• Tamanho do prefixo (8 bits);
• Métrica (8 bits).
Diferente do RIPv2, o endereço do próximo salto aparece apenas uma vez, seguido de
todas as entradas que devem utiliza-lo.

229. OSPFv3
Open Shortest Path First version 3 (OSPFv3) - protocolo IGP do tipo
link-state
Roteadores descrevem seu estado atual ao longo do AS enviando
LSAs (flooding)
Utiliza o algoritmo de caminho mínimo de Dijkstra
Agrupa roteadores em áreas
Baseado no OSPFv2
Protocolo específico para IPv6
Em um ambiente IPv4+IPv6 é necessário usar OSPFv2 (IPv4) e
OSPFv3 (IPv6)
O OSPF é um protocolo do tipo link-state onde, através do processo de flooding
(inundação), os roteadores enviam Link State Advertisements (LSA) descrevendo seu estado atual
ao longo do AS. O flooding consiste no envio de um LSA por todas as interfaces de saída do
roteador, de modo que todos os roteadores que receberem um LSA também o enviam por todas as
suas interfaces. Com isso, o conjunto dos LSAs de todos os roteadores forma um banco de dados
de estado do enlace, onde cada roteador participante do AS possui um banco de dados idêntico.
Com as informações desse banco, o roteador, através do protocolo OSPF, constrói um mapa da
rede que será utilizado para determinar uma árvore de caminhos mais curtos dentro de toda a sub-
rede, tendo o próprio nó como raiz. Ele utiliza o algorítimo de Dijkstra para a escolha do melhor
caminho e permite agrupar os roteadores em áreas.
O OSPF pode ser configurado para trabalhar de forma hierárquica, dividindo os roteadores
de um AS em diversas áreas. A cada uma dessas áreas é atribuído um identificador único (Area-
ID) de 32 bits e todos os roteadores de uma mesma área mantém um banco de dados de estado
separado, de modo que a topologia de uma área é desconhecida fora dela, reduzindo a quantidade
de tráfego de roteamento entre as partes do AS. A área de backbone é a responsável por distribuir
as informações de roteamento entre as áreas nonbackbone e é identificada pelo ID 0 (ou 0.0.0.0).
Em ASs onde não há essas divisões a área de backbone geralmente é a única a ser configurada.
O OSPFv3 é um protocolo específico para IPv6, apesar de ter sido baseado na versão do
OSPFv2, utilizada em redes IPv4. Deste modo, em uma rede com Pilha Dupla, é necessário
utilizar OSPFv2 para o roteamento IPv4 e OSPFv3 para realizar o roteamento IPv6.
Mais informações:
• RFC 5340 - OSPF for IPv6

230. Os roteadores OSPF podem ser classificados como:
• Internal Router (IR) – roteadores que se relacionam apenas com vizinhos OSPF
de uma mesma área;
• Area Border Router (ABR) – roteadores que conectam uma ou mais áreas ao
backbone. Eles possuem múltiplas cópias dos bancos de dados de estado, uma
para cada área, e são responsáveis por condensar as informações destas áreas e
enviá-las ao backbone;
• Backbone Router (BR) – roteadores pertencentes a área backbone. Um ABR é
sempre um BR, desde que todas suas áreas estejam diretamente conectadas ao
backbone ou conectadas via virtual link - túnel que conecta uma área ao backbone
passando através de outra área; e
• Autonomous System Border Router (ASBR) – roteadores que trocam
informações de roteamento com roteadores de outro AS e distribuem as rotas
recebidas ao longo do seu próprio AS.

231. OSPFv3
Semelhanças entre OSPFv2 e OSPFv3
Tipos básicos de pacotes
Hello, DBD, LSR, LSU, LSA
Mecanismos para descoberta de vizinhos e formação de
adjacências
Tipos de interfaces
point-to-point, broadcast, NBMA, point-to-multipoint e links
virtuais
A lista de estados e eventos das interfaces
O algoritmo de escolha do Designated Router e do Backup
Designated Router
Envio e idade das LSAs
AREA_ID e ROUTER_ID continuam com 32 bits
Algumas características do OSPFv2 ainda são encontradas no OSPFv3:
• Tipos básicos de pacotes
Hello, DBD, LSR, LSU, LSA
• Mecanismos para descoberta de vizinhos e formação de adjacências
• Tipos de interfaces
point-to-point, broadcast, NBMA, point-to-multipoint e links virtuais
• A lista de estados e eventos das interfaces
• O algoritmo de escolha do Designated Router e do Backup Designated Router
• Envio e idade das LSAs
• AREA_ID e ROUTER_ID continuam com 32 bits

232. OSPFv3
Diferenças entre OSPFv2 e OSPFv3
OSPFv3 roda por enlace e não mais por sub-rede
Foram removidas as informações de endereçamento
Adição de escopo para flooding
Suporte explícito a múltipla instâncias por enlace
Uso de endereços link-local
Mudanças na autenticação
Mudanças no formato do pacote
Mudanças no formato do cabeçalho LSA
Tratamento de tipos de LSA desconhecidos
Suporte a áreas Stub/NSSA
Identificação de vizinhos pelo Router IDs
Utiliza endereços multicast (AllSPFRouters FF02::5 e
AllDRouters FF02::6)
Entras as principais diferenças entre o OSPFv2 e o OSPFv3 destacam-se:
• OSPFv3 roda por enlace e não mais por sub-rede
• Foram removidas as informações de endereçamento
• Adição de escopo para flooding
• Suporte explícito a múltipla instâncias por enlace
• Uso de endereços link-local
• Mudanças na autenticação
• Mudanças no formato do pacote
• Mudanças no formato do cabeçalho LSA
• Tratamento de tipos de LSA desconhecidos
• Suporte a áreas Stub/NSSA
• Identificação de vizinhos pelo Router IDs
• Utiliza endereços multicast (AllSPFRouters FF02::5 e AllDRouters FF02::6)

233. IS-IS
Intermediate System to Intermediate System (IS-IS) - protocolo IGP do
tipo link-state
Desenvolvido originalmente para funcionar sobre o protocolo CLNS
• Integrated IS-IS permite rotear tanto IP quanto OSI
• Utiliza NLPID para identificar o protocolo de rede utilizado
Trabalha em dois níveis
• L2 = Backbone
• L1 = Stub
• L2/L1= Interligação L2 e L1
Assim como o OSFP, o Intermediate System to Intermediate System (IS-IS) é um protocolo
IGP do tipo link-state, que utiliza o algorítimo de Dijkistra para calcular as rotas.
O IS-IS foi desenvolvido originalmente para funcionar sobre o protocolo CLNS, mas a
versão Integrated IS-IS permite rotear tanto pacotes de rede IP quanto OSI. Para isso, utiliza-se
um identificador de protocolo, o NLPID, para informar qual protocolo de rede está sendo
utilizado.
Assim como o OSPF, o IS-IS também permite trabalhar a rede de forma hierárquica,
atuando com os roteadores em dois níveis, o L1 (Stub) e o L2 (Backbone), além de roteadores
que integram essas áreas, os L2/L1.

234. IS-IS
Não há uma nova versão desenvolvida para trabalhar com o IPv6.
Apenas adicionaram-se novas funcionalidades à versão já existente
Dois novos TLVs para
IPv6 Reachability
IPv6 Interface Address
Novo identificador da camada de rede
IPv6 NLPID
Processo de estabelecimento de vizinhanças não muda
Para tratar o roteamento IPv6, não foi definida uma nova versão do protocolo IS-IS,
apenas foram adicionadas novas funcionalidades à versão já existente.
Duas novas TLVs (Type-Length-Values) foram adicionadas:
• IPv6 Reachability (type 236) – carrega as informações das rede acessíveis;
• IPv6 Interface Address (type 232) – traz os endereços IP da interface que está
transmitindo o pacote.
Também foi adicionado um novo identificador da Camada de Rede
• IPv6 NLPID – seu valor é 142.
O processo de estabelecimento de vizinhanças não muda.
Mais informações:
• RFC 1195 - Use of OSI IS-IS for Routing in TCP/IP and Dual Environments
• RFC 5308 - Routing IPv6 with IS-IS

235. Protocolo de Roteamento
Externo
O protocolo de roteamento externo padrão hoje, é o Border Gateway
Protocol versão 4 (BGP-4).
• protocolo do tipo path vector.
Roteadores BGP trocam informações de roteamento entre ASs
vizinhos.
• com essas informações, desenham um grafo de conectividade
entre os ASs.
O protocolo de roteamento externo padrão hoje, é o Border Gateway Protocol versão 4
(BGP-4). É um protocolo do tipo path vector, onde roteadores BGP trocam informações de
roteamento entre ASs vizinhos desenhando um grafo de conectividade entre os ASs.

236. O BGP é um protocolo extremamente simples baseado em sessões TCP ouvindo na porta
179.
Quatro tipos de mensagens BGP são utilizadas para troca de informações e manter o estado
da conexão TCP:
- Open - enviada pelos dois vizinhos logo após o estabelecimento da conexão TCP,
ela carrega as informações necessárias para o estabelecimento da sessão BGP, como ASN, versão
do BGP, etc;
- Update – usada para transferir as informações de roteamento entre os vizinhos BGP,
que serão utilizadas para construir o grafo que descreve o relacionamento entre vários ASs;
- Keepalive – são enviadas frequentemente para evitar que a conexão TCP expire;
- Notification – é enviada quando um erro é detectado, fechando a conexão BGP
imediatamente após o seu envio.
Você pode estabelecer dois tipos de conexão BGP:
- externa (eBGP) – conexão entre dois ASs vizinhos;
- interna (iBGP) – conexão entre roteadores dentro de um mesmo AS. O
estabelecimento do iBGP é muito importante para se manter uma visão consistente das rotas
externas em todos os roteadores de um AS.
O funcionamento do BGP pode ser representado por uma Máquina de Estados Finitos. Para
quem não está familiarizado com o BGP, ao verificar que o estado de uma conexão está “Active” ou
“Established”, pode ter a falsa impressão de que a conexão está “ativa” ou “estabelecida”, mas em
geral, em BGP quando há “palavras” representando o estado, significa que a sessão BGP ainda não
está ok. A sessão só estará efetivamente estabelecida quando for observada a quantidade de prefixos
que se está recebendo do vizinho. Esse nomes representam estados intermediários da sessão BGP.
Identificar esses estados ajuda na análise e resolução de problemas.
Mais informações:
RFC 4271 - A Border Gateway Protocol 4 (BGP-4)
RFC 4760 - Multiprotocol Extensions for BGP-4

237. Atributos do BGP
• O critério de seleção entre diferentes atributos do BGP varia de
implementação para implementação.
• Os atributos BGP são divididos em algumas categorias e sub-
categorias.
ORIGIN Bem-conhecido Mandatório
AS_PATH Bem-conhecido Mandatório
NEXT_HOP Bem-conhecido Mandatório
MULTI_EXIT_DISC Opcional Não-transitivo
LOCAL_PREF Bem-conhecido Discricionário
ATOMIC_AGGREGATE Bem-conhecido Discricionário
AGGREGATOR Opcional Transitivo
Apesar da RFC do BGP recomendar alguns pontos, o critério de seleção entre diferentes
atributos do BGP pode variar de implementação para implementação. No entanto, a maior parte
das implementações segue os mesmos padrões.
Os atributos BGP podem ser divididos em duas grandes categorias:
• Bem-Conhecidos (Well-know) – são atributos definidos na especificação
original do protocolo BGP. Eles se sub-dividem em outras duas categorias:
– Mandatórios (Mandatory) - devem estar sempre presentes nas
mensagens do tipo UPDATE e devem ser obrigatoriamente
reconhecidos em todas as implementações do protocolo;
– Descricionário (Discretionary) - não precisam estar obrigatoriamente
presente em todas as mensagens UPDATE.
• Opcionais (Optional) - não são obrigatoriamente suportados por todas as
implementações de BGP. Eles se sub-dividem em outras duas categorias:
– Transitivos (Transitive) – devem ser repassados nas mensagens
UPDATE;
– Não-Transitivo (Non-transitive) – não deve ser repassado.

238. A RFC do BGP apresenta os seguintes atributos:
• ORIGIN – é Bem-Conhecido e Mandatório. Indica se o caminho foi aprendido
via IGP ou EGP;
• AS_PATH - é Bem-Conhecido e Mandatório. Indica o caminho para se chegar a
um destino, listando os ASN pelos quais se deve passar;
• NEXT_HOP – é Bem-Conhecido e Mandatório. Indica o endereço IP da
interface do próximo roteador;
• MULTI_EXIT_DISC – é Opcional e Não-Transitivo. Indica para os vizinhos
BGP externos qual o melhor caminho para uma determinada rota do próprio
AS, influenciando-os, assim, em relação a qual caminho deve ser seguido no
caso do AS possuir diversos pontos de entrada;
• LOCAL_PREF – é Bem-Conhecido e Discricionário. Indica um caminho
preferencial de saída para uma determinada rota, destinada a uma rede externa
ao AS;
• ATOMIC_AGGREGATE – é Bem-Conhecido e Discricionário. Indica se
caminhos mais específicos foram agregados em menos específicos.
• AGGREGATOR - é Opcional e Transitivo. Indica o ASN do último roteador
que formou uma rota agregada, seguido de seu próprio ASN e endereço IP.

239. Atributos do BGP
Os atributos são considerados se o
caminho for conhecido, se houver
conectividade, se for acessível e se o
next hop estiver disponível.
A forma de seleção pode variar de
acordo com a implementação.
O LOCAL_PREFERENCE é um
atributo extremamente poderoso para
influenciar o tráfego de saída.
O valor do LOCAL_PREFERENCE é
valido para todo o AS.
Seleção do caminho no BGP (CISCO).
Na decisão pela melhor rota, os atributos são considerados se o caminho for conhecido, se
houver conectividade, se for acessível e se o next hop estiver disponível. Porém, a forma de
seleção pode variar de acordo com a implementação.
Um atributo que merece destaque é o LOCAL_PREFERENCE. Ele é um atributo
extremamente poderoso para influenciar o tráfego de saída. Seu valor é valido para todo o AS,
sendo repassado apenas nas sessões iBGP.

240. Multiprotocolo BGP
Multiprotocol BGP (MP-BGP) - extensão do BGP para suportar
múltiplos protocolos de rede ou famílias de endereços.
• Para se realizar o roteamento externo IPv6 é essencial o
suporte ao MP-BGP, visto que não há uma versão específica de
BGP para tratar esta tarefa.
Dois novos atributos foram inseridos:
• Multiprotocol Reachable NLRI (MP_REACH_NLRI) - carrega o
conjunto de destinos alcançáveis junto com as informações do
next-hop;
• Multiprotocol Unreachable NLRI (MP_UNREACH_NLRI) -
carrega o conjunto de destinos inalcançáveis;
• Estes atributos são Opcionais e Não-Transitivos.
Foram definidas extensões para o BGP-4 com o intuito de habilitá-lo a carregar
informações de roteamento de múltiplos protocolo da Camada de Rede (ex., IPv6, IPX, L3VPN,
etc.). Para se realizar o roteamento externo IPv6 é essencial o suporte ao MP-BGP, visto que não
há uma versão específica de BGP para tratar esta tarefa.
Para que o BGP possa trabalhar com informações de roteamento de diversos protocolos,
dois novos atributos foram inseridos:
• Multiprotocol Reachable NLRI (MP_REACH_NLRI): carrega o conjunto de
destinos alcançáveis junto com as informações do next-hop;
• Multiprotocol Unreachable NLRI (MP_UNREACH_NLRI): carrega o
conjunto de destinos inalcançáveis.
Estes atributos são Opcionais e Não-Transitivos, e no caso de um roteador BGP não
suportar MBGP, este deve ignorar estas informações, não passando-as para seus vizinhos.
Mais informações:
• RFC 2545 - Use of BGP-4 Multiprotocol Extensions for IPv6 Inter-Domain Routing
• RFC 4760 - Multiprotocol Extensions for BGP-4

241. Multiprotocolo BGP
MP_REACH_NLRI
Address Family Identifier (2 Bytes)
Subsequent Address Family Identifier (1 Byte)
Length of Next Hop Network Address (1 Byte)
Network Address of Next Hop (variável)
Reserved (1 Byte)
Network Layer Reachability Information (variável)
MP_UNREACH_NLRI
Address Family Identifier (2 Bytes)
Subsequent Address Family Identifier (1 Byte)
Withdrawn Routes (variável)
As seguintes informações são carregadas por esses atributos:
MP_REACH_NLRI
• Address Family Identifier (2 Bytes) - identifica o protocolo de rede a ser
suportado;
• Subsequent Address Family Identifier (1 Byte) - identifica o protocolo de rede
a ser suportado;
• Length of Next Hop Network Address (1 Byte) - valor que expressa o
comprimento do campo Network Address of Next Hop, medida em Bytes;
• Network Address of Next Hop (variável) - contem o endereço do próximo salto;
• Reserved (1 Byte) - reservado;
• Network Layer Reachability Information (variável) - lista as informações das
rotas acessíveis.
MP_UNREACH_NLRI
• Address Family Identifier (2 Bytes) - Identifica o protocolo de rede a ser
suportado;
• Subsequent Address Family Identifier (1 Byte) - Identifica o protocolo de rede
a ser suportado;
• Withdrawn Routes (variável) - lista as informações das rotas inacessíveis.
Códigos mais comuns para AFI e Sub-AFI
Código AFI Código Sub-AFI Significado
1 1 IPv4 Unicast
1 2 IPv4 Multicast
1 3 IPv4 based VPN
2 1 IPv6 Unicast
2 2 IPv6 Unicast e IPv6 Multicast RPF
2 3 Multicast RPF
2 4 IPv6 Label
2 128 IPv6 VPN
..... .... ...

242. Tabela BGP
As informações sobre as rotas da Internet encontram-se na tabela
BGP.
Em roteadores de borda, essas informações são replicadas para a
RIB e para a FIB, IPv4 e IPv6.
• Tabela Global IPv4 → ~300.000 entradas
• Tabela Global IPv6 → ~2.500 entradas
A duplicidade dessas informações implica em mais espaço, memória,
e processamento.
• Agregação de rotas
• Evitar anúncio de rotas desnecessários
• Limitar a quantidade de rotas recebidas de outros ASs
●
Importante em IPv4
●
Fundamental em IPv6
As informações sobre as rotas da Internet encontram-se na tabela BGP. Em roteadores de
borda, que tratam da comunicação entre ASs, essas informações são replicadas para a RIB e para
a FIB, IPv4 e IPv6.
A tabela global IPv4 possuiu hoje aproximadamente 300.000 entradas. A tabela IPv6
possui aproximadamente 2.500 entradas. A duplicidade dessas informações em arquiteturas
distribuídas, implica na necessidade de mais espaço para armazenamento, mais memória e mais
processamento, tanto no módulo central quanto nas placas das interfaces.
Este dados implicam em outro aspecto importante, a necessidade de se estabelecer um
plano hierárquico de endereçamento para minimizar a tabela de rotas e otimizar o roteamento,
evitando o anúncio de rotas desnecessárias e desagregadas.
Os ASs também podem controlar os anúncios recebidos de seus vizinhos BGP. É possível,
por exemplo, limitar o tamanho dos prefixos recebidos entre /20 e /24 IPv4, e entre /32 e /48
IPv6. Porém, lembre-se que podemos anunciar até 31 prefixos IPv4 (considerando anúncios entre
um /20 e um /24) e 131.071 prefixos IPv6 (considerando anúncios entre um /32 e um /48), com
isso, há quem controle também a quantidade de prefixos recebidos de seus vizinhos BGP, através
de comandos como maximum-prefix (Cisco) e maximum-prefixes (Juniper). Tratar
esta quentão em redes IPv4 é muito importante, mas em redes IPv6 é fundamental.

243. Neste diagrama, podemos analisar as opções de configuração apresentadas até o momento.

245. Boas Práticas de
BGP
Módulo 9
Neste módulo veremos alguns conceitos básicos de como as sessões BGP são
estabelecidas; as vantagens na utilização de interfaces loopbacks em sessões iBGP e eBGP;
alguns aspectos de segurança importantes que devem ser observados na comunicação entre ASs;
formas de se garantir redundância e balanceamento de tráfego; além do detalhamento de uma
série de comandos úteis para se verificar o estado das sessões BGP.
Todos esses tópicos serão abordados utilizando como base as plataformas Cisco, Quagga e
Juniper, apresentando exemplos de configurações IPv6 e comparações a configurações IPv4.

246. Estabelecendo sessões BGP
Uma sessão BGP é estabelecida entre dois roteadores
baseada numa conexão TCP.
porta TCP 179;
conexão IPv4 ou IPv6.
Interface de Loopback
interface lógica;
não “caem”.
Uma sessão BGP é estabelecida entre dois roteadores baseado-se em uma conexão TCP,
utilizando como padrão a porta TCP 179, necessitando para isso, de uma conexão IP, seja IPv4 ou
IPv6.
Uma das formas de se estabelecer essa comunicação, é através de interfaces loopback.
Elas são interfaces lógicas, como a “null0”, ou seja, ela “não cai”, a não ser que se desligue o
roteador, ou a interface seja desconfigurada.

247. Estabelecendo sessões BGP
iBGP entre loopbacks
É fundamental estabelecer sessões iBGP utilizando a interface de
loopback.
via IP da interface real:
se o link for interrompido, a sessão também será.
via IP da interface de loopback:
mais estabilidade;
os IPs das interfaces de loopback serão aprendidos via
protocolo IGP.
se o link for interrompido, a sessão pode ser estabelecida
por outro caminho.
Por suas características, é fundamental que as sessões iBGP sejam estabelecidas utilizando
a interface loopback. Caso a sessão seja estabelecida via IP da interface física, real, se o link for
interrompido, a sessão também será. Se for estabelecida via interface loopback, a sessão poderá
ser re-estabelecida por outro caminho aprendido através dos protocolos IGP.
A utilização de interfaces loopback no estabelecimento das sessões iBGP proporcionam
maior estabilidade aos AS.

248. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Balanceamento
Ex.:
Há dois roteadores e cada roteador representa um AS;
Eles estão conectados por dois links;
Utilizando o IP das interfaces reais:
Serão necessárias duas sessões BGP;
Eventualmente com políticas diferentes.
Utilizando o IP das interfaces de loopbacks
É estabelecida uma única sessão BGP;
Cria-se uma rota estática para o IP da interface loopback do
vizinho através de cada link.
Também é recomendada a utilização de interfaces loopback no estabelecimento de sessões
eBGP. Uma das finalidades de se estabelecer este tipo de conexão, é garantir balanceamento.
Analise o seguinte exemplo:
– Há dois roteadores, cada um representando um AS, e eles estão conectados através de
dois links;
– Se for utilizado nesta comunicação o IP das interfaces reais será necessário
estabelecer duas sessões BGP e para cada sessão, eventualmente haverá uma política
diferente. Isso pode ocasionar complicações desnecessárias.
– Utilizar as interface loopback simplifica esse processo. Nesse caso, só será necessária
uma sessão BGP, e a criação de rotas estáticas, apontando para o IP da loopback do
vizinho através de cada link.

249. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Essa rota estática deve ser via interface ou via IP?
Se for uma interface serial pode-se apontar a rota para a
interface;
Se for uma interface Ethernet deve-se apontar para o IP.
Em link serial, o tamanho de rede IPv4 normalmente utilizado é /30.
Um /30 possui 4 IP; rede; broadcast; e os dois lados;
Em links seriais pode-se utilizar /31.
Qual o equivalente ao /31 em IPv6?
Em IPv6 pode-se trabalhar com redes /64 em links seriais.
Uma boa opção é trabalhar com /112.
No estabelecimento da sessão eBGP através da loopback, a rota estática deve ser criada via
interface ou via IP?
Se for uma interface serial pode-se apontar a rota para a interface. Interfaces seriais são um
“tubo”, as informações que trafegam por ela chegam diretamente do outro lado, portanto, pode-se
apontar a rota para a interface.
Caso seja um meio compartilhado, uma interface Ethernet por exemplo, deve-se apontar
para o IP.
Outro ponto importante é o tamanho de rede utilizado nestes tipos de links. Em um link
serial, normalmente utiliza-se prefixos de redes /30 IPv4. Com isso, são possíveis quatro
endereços IP: o de rede; de broadcast; e os dois que vão identificar as interfaces. No entanto, em
um link serial não são necessários os endereços de rede nem de broadcast, por isso, há uma
abordagem que utiliza prefixos de rede /31 neste tipo de link. Este método permite também a
econimia de uma grande quantidade de endereços IPv4, principalmente em operadora que
trabalham com milhares de links ponto-a-ponto. Porém, isto só é recomendado para links seriais,
não em Ethernet.
Em redes IPv6, o equivalente ao /31 IPv4 seria um /127. A RFC 3627 não recomenda a
utilização de /127, devido a possíveis problemas com o endereço anycast Subnet-Router, no
entanto, existe um draft que questiona esse argumento.
Existem diversas possibilidades para se trabalhar em IPv6. Em links ponto-a-ponto pode-
se utilizar um prefixo /64 ou /126, mas uma opção interessante é utilizar /112, de modo a se
trabalhar apenas com o último grupo de Bytes do endereço.
Mais informações:
• RFC 3021 - Using 31-Bit Prefixes on IPv4 Point-to-Point Links
• RFC 3627 - Use of /127 Prefix Length Between Routers Considered Harmful
• draft-kohno-ipv6-prefixlen-p2p-00.txt - Use of /127 IPv6 Prefix Length on P2P Links Not Considered Harmful

250. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Normalmente utilizam-se na interface de loopback prefixo /32 IPv4
ou /128 IPv6.
O IP da loopback é de responsabilidade do próprio AS.
Não se deve utilizar IP privado.
O IP do link de trânsito é da responsabilidade do Provedor de
Trânsito.
Esse IP deve ou pode ser roteável?
Se for uma relação IP interna com a operadora, pode ser um
IP válido, da operadora e não roteável, ex. conexão MPLS;
Se for um serviço Internet, o IP DEVE ser roteável.
Em relação ao endereçamento das interface loopback, normalmente utilizam-se prefixos /32
IPv4 e /128 IPv6. Isso desmistifica a ideia de que só é possível utilizar prefixos /64. A utilização
de /64 só é obrigatória quando utiliza-se o protocolo de Descoberta de Vizinhança.
O endereço IP utilizado na loopback deve fazer parte do bloco do próprio AS e deve ser
um endereço válido, não pode-se utilizar IPs privados. Os endereços IPs privados são para uso
interno na sua rede e a comunicação entre ASs é uma conexão Internet, o que exige IPs válidos.
O endereço da interface real, conectada ao link de trânsito, deve ser do bloco da operadora
que fornece o serviço, do UpStream Provider. Além disso, esse endereço IP deve ser roteável.
Está é uma questão bastante polêmica, pois há quem defenda que esse endereço não seja roteável
devido a questões de segurança. Se houver uma relação IP interna com a operadora, por exemplo
uma conexão MPLS, é interessante que se utilize um IP válido, da operadora, e não roteável. No
entanto, se for um serviço Internet, a operadora tem obrigação de fornecer um endereço roteável,
porque ter conectividade é um ponto fundamenta em um serviço Internet.
Ex. 1 – O tráfego gerado por um roteador sai com IP da interface de saída como IP de
origem. Com isso, se o seu roteador se conectar a um servidor NTP, seja IPv4 ou IPv6, o IP de
origem desse pacote será o IP da interface pela qual ele sabe chegar ao destino. Se for um IP não
roteável, o pacote vai chegar ao servidor, mas o servidor não saberá como retornar a resposta.
Ex. 2 - Há quem peça para a operadora não rotear esse IP por questões de segurança. Se os
IPs internos forem roteáveis, não há proteção alguma, pois se houver apenas um IP roteável, ele
será conhecido pelo mundo e haverá outro caminho para se chegar até ele, por exemplo, entrando
em outro elemento do AS que conheça o IP do roteador.

251. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Segurança
A utilização de interfaces loopbacks em sessões eBGP não é
necessária apenas para garantir balanceamento.
Estabelecer sessões eBGP utilizando o IP da interface, facilita
muito ataques contra a infraestrutura.
É recomendável trabalhar eBGP entre loopbacks mesmo que só
haja um link.
Há quem defenda que a utilização de interface loopback só é realmente necessária apenas
para garantir o balanceamento do tráfego. Essa prática auxilia também em relação a questões de
segurança.
Estabelecer sessões eBGP utilizando o IP da interface, pode facilitar ataques contra a
infraestrutura de um AS. Por isso, é recomendável trabalhar sessões eBGP entre loopbacks
independente da existência de apenas um link.

252. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Segurança
Ex.:
Para estabelecer uma sessão eBGP sobre TCP são necessárias
4 informações básicas:
2 IPs e 2 portas TCP (179 e >1024).
Se a sessão eBGP for estabelecida utilizando o IP da interface:
normalmente identifica-se um dos IP utilizando traceroute;
descobrindo o primeiro, descobre-se o segundo, visto que
normalmente utiliza-se /30;
a terceira informação é uma porta padrão, a 179.
Ou seja, de 4 variáveis 3 podem ser descobertas de forma
relativamente fácil.
Esta questão pode ser exemplificada com o cenário a seguir:
– Uma sessão eBGP entre dois roteadores é estabelecida através de uma conexão TCP;
– Para isso, são necessárias quatro variáveis básicas: dois endereços IP e duas portas
TCP, uma padrão, a 179, e da mesma forma que uma aplicação HTTP, o roteador que
iniciar a sessão BGP, vai sair por uma porta alta, maior que 1024, para fechar com a
179;
– Se a sessão eBGP for estabelecida utilizando o IP da interface, é possível identificar
esse IP utilizando comandos como o traceroute. Como normalmente são utilizados
prefixo /30 IPv4, se for descoberto um IP, descobrir o segundo torna-se mais simples.
Com isso, das quatro variáveis, duas são fáceis de descobrir;
– A terceira é uma porta padrão, a 179;
– Ou seja de quatro variáveis três podem ser descobertas de forma relativamente fácil, e
a única variável que falta, a porta alta, também não apresenta dificuldade para sua
descoberta.

253. Estabelecendo sessões BGP
lo lo
eBGP entre loopbacks
AS64511 AS64512
Segurança
Uma das formas de derrubar um As ou um destino, é derrubar o
AS que provê conectividade para ele.
Estabelecendo uma sessão eBGP utilizando loopbacks:
os IPs são das redes internas, não tendo relações entre eles;
dificulta a descoberta via traceroute.
Uma das formas de “derrubar” um AS ou um destino, é “derrubar” o AS que provê
conectividade para ele e isso pode ser feito interrompendo as sessões eBGP.
Estabelecer a sessão eBGP utilizando a sessão loopback apresenta alguns pontos relativos
a segurança. Os IPs da loopback são IPs da rede interna, não sendo descobertos com traceroutes
facilmente, e o fato dos dois IPs serem totalmente distintos, não tendo relações entre eles,
dificulta ainda mais.

254. Estabelecendo sessões BGP
Também recomenda-se trabalhar com uma loopback por função e não
uma por roteador:
pode-se configurar uma loopback para o Router ID, uma para o
iBGP e uma para o eBGP;
facilita a migração de serviços;
traz flexibilidade, porém, consome mais endereços IP.
lo lo
AS64511 AS64512
Outro aspecto que se deve destacar em relação à utilização da interface loopback é o de
trabalhar com uma loopback por função e não uma única loopback por roteador. Por exemplo,
pode-se configurar uma loopback para o Router ID, uma para o iBGP e uma para o eBGP.
Ex.:
– Há uma sessão eBGP estabelecida e é preciso migrar essa sessão para um outro
roteador;
– Se além de ser a loopback usada para a sessão eBGP ela também for usada para n
outras funções. Se for assim, a migração será mais complicada;
– Se for uma loopback por função, a migração poderá ser realizada sem interferir com
as outras funções. Pode-se mudar o iBGP, o Router ID, alterar a sessão eBGP de um
roteador para outro sem ter que avisar a operadora e não tem que mudar outros
serviços internos.
Esta prática apresenta uma maior flexibilidade, apesar de consumir mais endereços IP.
Entretanto, como normalmente são utilizados prefixos /32 ou /128, esta questão não é tão grave.

255. Utilizando MD5
Uma importante técnica de proteção é a utilização de MD5 para
autenticação das sessões BGP.
Garante que apenas roteadores confiáveis estabeleçam sessões
BGP com o AS.
O algorítimo MD5 cria um chechsum codificado que é incluído no
pacote transmitido.
O roteador que recebe o pacote utiliza uma chave de autenticação
para verificar o checksum.
neighbor “ip-address ou peer-group-name” password “senha”
(Cisco)
authentication-key “senha” (Juniper)
256
Uma importante técnica de proteção é a utilização de MD5 para autenticação das sessões
BGP. Desta forma garante-se que apenas roteadores confiáveis estabeleçam sessões BGP com o
AS.
O algorítimo MD5 cria um chechsum codificado que é incluído no pacote transmitido e o
roteador que recebe o pacote utiliza uma chave de autenticação para verificar o hash.
Utilize os seguintes comandos para habilitar essa funcionalidade:
neighbor “ip-address ou peer-group-name” password “senha” (Cisco)
authentication-key “senha” (Juniper)
Mais informações:
• RFC 1321 - The MD5 Message-Digest Algorithm
• RFC 2385 - Protection of BGP Sessions via the TCP MD5 Signature Option

256. TTL-Security Check
Trabalhar com TTL ou Hop-Limit igual a 1 auxilia na segurança
Permite que apenas se receba mensagens eBGP de quem estiver
diretamente conectado;
Porém isto é facilmente burlado.
RFC5082 recomenda o uso de TTL ou Hop-Limit igual a 255.
Ex.:
router-R13(config-router)# neighbor 2001:DB8:200:FFFF::255
ttl-security hops 1
Define o valor mínimo esperado para o Hop-Limit de entrada para
pelo menos 254 (255 - 1).
O roteador aceitará a sessão a partir de 2001:DB8:200:FFFF::255 se
este estiver a 1 salto de distância.
257
Trabalhar com TTL ou Hop-Limit igual a 1 auxilia na segurança das sessões BGP, pois
permite que apenas se receba mensagens eBGP de quem estiver diretamente conectado. Porém
isso é facilmente burlado, basta utilizar comandos como traceroute para identificar quantos
saltos são necessários para chegar ao roteador de destino e gerar um pacote como valor do TTL
necessário para alcança-lo.
A RFC 5082 recomenda que se trabalhe com TTL ou Hop-Limit igual a 255 em vez de 1.
Deste modo, em uma sessão eBGP diretamente conectada utilizando o IP da interface, é possível
garantir que o vizinho BGP está a no máximo um salto de distância através da leitura do valor do
TTL, que terá sido decrementado a cada hop.
Para utilizar essa funcionalidade é preciso configurar os dois vizinhos participantes da
sessão eBGP. Quem envia a mensagem deve montar o pacote com TTL ou Hop-Limit igual a 255
e quem recebe deve habilitar a verificação desse campo. Em roteadores Cisco é possível fazer a
verificação da seguinte forma:
router-R13(config-router)#neighbor 2001:DB8:200:FFFF::255
ttl-security hops 1
Deste modo, define-se o valor mínimo esperado para o Hop-Limit de entrada para pelo
menos 254 (255 – 1). Com isso, o roteador aceitará a sessão a partir de
2001:DB8:200:FFFF::255 se este estiver a 1 salto de distância.
Com um vizinho BGP IPv4 essa linha seria:
router-R13(config-router)#neighbor 10.2.255.255 ttl-security
hops 1
Mais informações:
• RFC 5082 - The Generalized TTL Security Mechanism (GTSM)
• http://www.cisco.com/en/US/docs/ios/12_3t/12_3t7/feature/guide/gt_btsh.html
• http://www.juniper.net/us/en/community/junos/script-automation/library/configuration/ttl-security/

257. TTL-Security Check
Esse é o terceiro mecanismo de proteção do eBGP apresentado até o
momento:
1º – estabelecer a sessão entre loopbacks;
2º – Usar MD5;
3º – Usar TTL-Security Check.
O TTL-Security Check é pouco utilizado, mas é extremamente útil.
Apenas enviar o pacote com TTL 255 não é suficiente. Também é
preciso configurar o vizinho, senão...
...a sessão eBGP poderá ser estabelecida por um link diferente do
correto;
...dificultará a detecção da origem de problemas.
Sessões entre loopbacks use ttl-security hops 2. 258
Esse é o terceiro mecanismo de proteção do eBGP apresentado até o momento:
1º – estabelecer a sessão entre loopbacks;
2º – Usar MD5;
3º – Usar TTL-Security Check.
O TTL-Security Check é pouco utilizado, mas é extremamente útil. No entanto, apenas
enviar o pacote com TTL 255 não é suficiente, também é preciso configurar o vizinho. Caso isso
não ocorra, a sessão eBGP poderá ser estabelecida por um link diferente do correto, o que
dificultará a detecção da origem de problemas.
Outro ponto importante, é que em sessões entre loopbacks deve-se usar ttl-security
hops 2.

258. Desabilitando a Descoberta de
Vizinhança
Há roteadores que trazem o anúncio de mensagens RA habilitado por
padrão.
Se for utilizado na interface do roteador um endereço /64 vai haver
descoberta de vizinhança, mesmo entre roteadores.
Com isso o roteador pode anunciar que ele é o gateway padrão;
Pode gerar looping
Não há problemas em links para estações de trabalho.
Em links entre roteadores deve-se desabilitar o envio de RA.
ipv6 nd ra suppress (Cisco)
ipv6 nd suppres-ra (Cisco / Quagga / Juniper)
259
Um ponto importante na configuração de roteadores IPv6 é o funcionamento do protocolo
de Descoberta de Vizinhança. Há roteadores que trazem o anúncio de mensagens RA (Router
Advertisements) habilitado por padrão. Caso seja utilizado na interface do roteador um endereço /
64, vai haver descoberta de vizinhança, mesmo entre roteadores. Com isso o roteador pode
anunciar que ele é o gateway padrão para os outros roteadores da rede, podendo gerar loopings.
Esta funcionalidade só deve ser habilitada em interfaces que estejam conectadas a estações
de trabalho ou em alguns casos, a servidores. Em links entre roteadores deve-se desabilitar o
envio das mensagens RA.
Esta funcionalidade pode ser desabilitada com a utilização dos seguintes comandos:
ipv6 nd ra suppress (Cisco)
ipv6 nd suppres-ra (Cisco / Quagga / Juniper)

259. Verificando Configurações
Verificando os protocolos configurados:
show ip protocols (Cisco)
show ipv6 protocols (Cisco)
No Quagga existe um daemon específico para cada protocolo de
roteamento, tratado como um processo separado.
Verificando o status e os endereços das interfaces:
show ip interface brief (Cisco)
show ipv6 interface brief (Cisco)
show interface terse (Juniper v4 e v6)
Note que, no caso de se trabalhar com sub-interfaces, o endereço
link-local IPv6 será o mesmo. São interfaces lógicas distintas, mas
o endereço é composto pelo MAC da física.
260
Ter conhecimento das funcionalidades e configurações habilitas nos roteadores é muito
importante principalmente quando se obtém um equipamento novo. Alguns comandos que
podem facilitar essa tarefa são:
Para verificar os protocolos configurados podemos utilizar:
show ip protocols (Cisco)
show ipv6 protocols (Cisco)
No Quagga existe um daemon específico para cada protocolo de roteamento, tratado como
um processo separado.
Para verificar o status e os endereços das interfaces utilizamos:
show ip interface brief (Cisco)
show ipv6 interface brief (Cisco)
show interface terse (Juniper v4 e v6)
Note que, no caso de se trabalhar com sub-interfaces, o endereço link-local IPv6 será o
mesmo. São interfaces lógicas distintas, mas o endereço é composto pelo MAC da física.
Esses comandos são úteis porque mostram de forma resumida o está configurado no
equipamento, que interfaces já estão habilitadas com IPv6 por exemplo, etc.

260. Conferindo as configurações do
eBGP e do iBGP
Visualizando a configuração corrente a partir do BGP (Cisco):
router-R13#show running-config | begin bgp
router bgp 64501
no bgp default ipv4-unicast
bgp log-neighbor-changes
neighbor 2001:DB8:21:FFFF::254 remote-as 64501
neighbor 2001:DB8:21:FFFF::254 description R12
neighbor 2001:DB8:21:FFFF::254 update-source Loopback20
neighbor 2001:DB8:21:FFFF::254 version 4
neighbor 2001:DB8:21:FFFF::255 remote-as 64501
neighbor 2001:DB8:21:FFFF::255 description R11
neighbor 2001:DB8:21:FFFF::255 update-source Loopback20
neighbor 2001:DB8:21:FFFF::255 version 4
neighbor 2001:DB8:200:FFFF::255 remote-as 64512
neighbor 2001:DB8:200:FFFF::255 description R03
neighbor 2001:DB8:200:FFFF::255 ebgp-multihop 2
neighbor 2001:DB8:200:FFFF::255 update-source Loopback30
neighbor 2001:DB8:200:FFFF::255 version 4
...
261
Existem alguns comando que podem facilitar a analisar e conferência das políticas de
entrada e saída de um roteador.
Para visualiza a configuração corrente a partir do BGP em um roteador Cisco ou Quagga:
show running-config | begin bgp
Em nosso exemplo, a primeira linha da configuração BGP indica o ASN do próprio AS:
– router bgp 64501
Por padrão, os roteadores cisco e quagga só conhecem uma família de endereços, a ipv4-
unicast. Para utilizar outras famílias de endereços, utiliza-se o conceito de address-family, e para
habilitá-lo utiliza-se o comando:
– no bgp default ipv4-unicast
Para habilitar IPv6 em roteadores Cisco e Quagga recomenda-se que seja marcada uma
janela de manutenção, para deste modo, poder interromper o tráfego, aplicando o comando
– no router bgp 64501
e refazer toda a configuração com address-family.
Mesmo utilizando address-family, no início da configuração sempre são apresentadas as
informações gerais que independem da família. Por exemplo:
– neighbor 2001:DB8:200:FFFF::255 remote-as 64512 – indica o IP e
o ASN do vizinho. Se indicar o ASN do próprio AS, é porque trata-se de uma sessão
iBGP;
– neighbor 2001:DB8:200:FFFF::255 description R03 – apresenta
um nome de identificação;

261. - neighbor 2001:DB8:200:FFFF::255 ebgp-multihop 2 – especifica o
número de saltos até se alcançar o vizinho. Uma diferença importante entre o iBGP e o eBGP, é
que o quando o roteador gera uma mensagem eBGP, o pacote IP que carrega essa mensagem é
enviado com o valor do TTL, se for IPv4, ou do Hop_Limit, se for IPv6, igual a 1, e com isso, ele
só poderá alcançar um salto. Se um pacote tiver que ser roteado para uma interface loopback, e a
mensagem sair como o TTL igual a 1, o roteador de destino ao abri-lo, irá decrementar o valor do
TTL e não poderá realizar o roteamento interno para loopback. Por tanto, para levantar a sessão
eBGP entre loopbacks, deve-se especificar qual o número de saltos;
- neighbor 2001:DB8:200:FFFF::255 update-source Loopback30 -
configura o roteador para que o IP de origem dos pacotes seja o da loopback, porque ao enviar
uma mensagem, o roteador adota por padrão, como endereço IP de origem o IP da interface por
onde ela é enviada.
- neighbor 2001:DB8:200:FFFF::255 version 4 – indica a versão de
protocolo BGP utilizada. Essa informação agiliza o estabelecimento da sessão BGP, visto que, na
primeira mensagem trocada entre os vizinhos, são passadas algumas informações, entre elas, há a
negociação da versão. Se já for informado desde o início qual a versão utilizada, essa negociação
não necessita ser feita.
Em relação a configuração do iBGP, as únicas diferenças são que o ASN é o do próprio
AS e que diferente do eBGP, não precisa alterar o TTL. Por padrão, no iBGP o TTL não é
alterado, presumindo que a sessão possa fazer um caminho longo, saindo com TTL igual a 255
ou outro valor intermediário dependendo da implementação.
Observe a seguir um exemplo das configurações de uma sessão BGP IPv4:
router-R13#show running-config | begin bgp
router bgp 64501
no bgp default ipv4-unicast
bgp log-neighbor-changes
neighbor 10.2.255.255 remote-as 64512
neighbor 10.2.255.255 description R03
neighbor 10.2.255.255 ebgp-multihop 2
neighbor 10.2.255.255 update-source Loopback30
neighbor 10.2.255.255 version 4
neighbor 172.21.15.254 remote-as 64501
neighbor 172.21.15.254 description R12
neighbor 172.21.15.254 update-source Loopback20
neighbor 172.21.15.254 version 4
neighbor 172.21.15.255 remote-as 64501
neighbor 172.21.15.255 description R11
neighbor 172.21.15.255 update-source Loopback20
neighbor 172.21.15.255 version 4
...

262. Configurações do address-
family
Em roteadores Cisco e Quagga, para utilizar IPv6 é preciso
especificar a família de endereços com a qual se está trabalhando.
Aplicar as configurações específicas de cada família para cada
vizinho.
router-cisco# show running-config | begin address-family ipv6
address-family ipv6
neighbor 2001:DB8:21:FFFF::254 activate
neighbor 2001:DB8:21:FFFF::254 next-hop-self
neighbor 2001:DB8:21:FFFF::254 soft-reconfiguration inbound
neighbor 2001:DB8:21:FFFF::255 activate
neighbor 2001:DB8:21:FFFF::255 next-hop-self
neighbor 2001:DB8:21:FFFF::255 soft-reconfiguration inbound
neighbor 2001:DB8:200:FFFF::255 activate
neighbor 2001:DB8:200:FFFF::255 soft-reconfiguration inbound
neighbor 2001:DB8:200:FFFF::255 route-map BGPin-IPv6-AS64512 in
neighbor 2001:DB8:200:FFFF::255 route-map BGPout-IPv6-AS64512 out
network 2001:DB8:21::/48
network 2001:DB8:21:8000::/49
exit-address-family 263
Em roteadores Cisco e Quagga, para utilizar IPv6 é preciso especificar a família de
endereços com a qual se está trabalhando. Diferente dos roteadores Juniper, as configurações do
BGP são apresentadas dividas em configurações geais e nas configurações específicas de cada
família para cada vizinho.
Para analisar as configurações do address-family IPv6 utiliza-se:
show running-config | begin address-family ipv6
– address-family ipv6 – indica a qual família pertence as configurações;
– neighbor 2001:DB8:200:FFFF::255 activate – ativa a sessão,
necessário quando se trabalha com address-family. Uma pratica boa a se aplicar
quando se configura uma sessão iBGP ou eBGP, é levantá-la em shutdown. Isso evita
que se estabeleça a sessão sem que as políticas estejam configuradas, não permitindo
que se envie informações indevidas;
– neighbor 2001:DB8:200:FFFF::255 soft-reconfiguration inbound – indica a
forma que a tabela de rotas será atualizada;
– neighbor 2001:DB8:200:FFFF::255 prefix-list BGPout-IPv6-AS64512 out
– indica a política de saída aplicada;
– neighbor 2001:DB8:200:FFFF::255 route-map BGPin-IPv6-AS64512 in –
indica a política de saída aplicada.

263. Em relação as configurações do iBGP destaca-se a seguinte informação:
– neighbor 2001:DB8:21:FFFF::254 next-hop-self – indica quem é o
próximo salto. Esta configuração ajuda a trazer mais estabilidade e facilita na
operação dos ASs. Um roteador de borda pode repassar para os demais roteadores de
seu AS, via iBGP, todos os prefixos que ele aprender de seus ASs vizinhos. Quando
ele repassa para os demais roteadores, é mantido o atributo next-hop. No entanto, o
next-hop desses prefixos sempre será o roteador de borda dos ASs vizinhos, aos quais
os roteadores internos não possuem conectividade direta. Para solucionar esse
problema, o roteador de borda do AS repassa os anúncios informando que o next-hop
para os ASs vizinhos é ele mesmo através do comando next-hop-self. Com isso, os
roteadores internos só precisam saber chegar no roteador de borda de seu AS, que é
quem tem conectividade para a Internet.
Um exemplo de configuração do addres-family IPv4 pode ser observado a seguir:
router-cisco# show running-config | begin address-family ipv4
address-family ipv4
neighbor 10.2.255.255 activate
neighbor 10.2.255.255 soft-reconfiguration inbound
neighbor 10.2.255.255 prefix-list BGPout-IPv4-AS64512 out
neighbor 10.2.255.255 route-map BGPin-IPv4-AS64512 in
neighbor 172.21.15.254 activate
neighbor 172.21.15.254 next-hop-self
neighbor 172.21.15.254 soft-reconfiguration inbound
neighbor 172.21.15.255 activate
neighbor 172.21.15.255 next-hop-self
neighbor 172.21.15.255 soft-reconfiguration inbound
network 172.21.0.0 mask 255.255.240.0
network 172.21.8.0 mask 255.255.248.0
exit-address-family

264. Um comando interessante é o soft-reconfiguration inbound. Analise o
seguinte exemplo:
– O roteador R1 levanta uma sessão BGP com o roteador R2;
– Quando a sessão é estabelecida, o roteador envia todas as informações que ele
conhece;
– Novas informações só serão enviadas quando houver a necessidade de se adicionar ou
retirar entradas da tabela;
– Se for criada uma política de entrada no R2, a mensagem original, trocada no
estabelecimento da sessão, será alterada;
– Caso seja necessário criar uma nova política em R2, não se terá mais as informações
iniciais para poder aplicá-las;

265. Uma forma de se recuperar essas informações seria “derrubar” a sessão, para que assim o
roteador mande novamente todos os seus prefixos. Essa prática era funcional quando não havia
tantas entradas na tabela global de rotas. Hoje em dia ela não é mais efetiva.
Outra opção é utilizar o comando soft-reconfiguration inbound. Com isso,
antes de se aplicar as políticas é criada uma outra tabela de entrada por vizinho, exatamente igual
a recebida. Deste modo, tudo o que o R1 enviar, será gravado nesta pré-tabela, salvando os
prefixos originais. Se for necessário alterar alguma configuração, basta utilizar, por exemplo, o
comando:
router-R13# clear bgp ipv6 unicast 2001:DB8:200:FFFF::255 soft in
Este comando faz com que o roteador re-leia a pré-tabela sem interromper a sessão.
Porém, isso também não é funcional nos dias de hoje, porque a tabela BGP possui entorno de 300
mil prefixos, e com esse comando duplica-se a tabela BGP para cada vizinho, consumindo muito
mais memória do seu módulo de roteamento, na parte de controle.
Um exemplo de sua utilização com IPv4 seria:
router-R13# clear bgp ipv4 unicast 10.2.255.255 soft in

266. Configurações do address-
family
Route Refresh
Quando os roteadores iniciam uma sessão BGP, cada roteador
passa uma série de informações sobre os recursos que ele conhece,
como: quais capabilities ele suporta.
Uma delas é o route-refresh.
Permite recuperar as informações originais da tabela de rotas sem
“derrubar” a sessão BGP e sem criar tabelas adicionais.
Solicita ao vizinho o reenvio da tabela de rotas.
Para saber se o roteador suporta route-refresh use o comando:
show ipv6 bgp neighbor 2001:DB8:200:FFFF::255
267
Quando os roteadores iniciam uma sessão BGP, cada roteador passa uma série de
informações sobre os recursos que ele conhece, como: quais capabilities ele suporta. Uma delas é
o route-refresh.
Este recurso permite recuperar as informações originais da tabela de rotas sem “derrubar”
a sessão BGP e sem criar tabelas adicionais, apenas solicitando ao vizinho o reenvio da tabela de
rotas.
Para saber se o roteador suporta route-refresh um exemplo seria:
show ipv6 bgp neighbor 2001:DB8:200:FFFF::255
show ip bgp neighbor 10.2.255.255
Com este comando também é possível ver o suporta a outras capabilities como o suporte a
ASN de 32 bits (New ASN Capability).

267. Conferindo as configurações do
eBGP e do iBGP
Visualizando a configuração corrente a partir do BGP (Juniper):
juniper@R11> show configuration protocols bgp
protocols {
bgp {
group iBGPv6 {
type internal;
local-address 2001:DB8:21:FFFF::255;
export next-hop-self;
neighbor 2001:DB8:21:FFFF::252;
neighbor 2001:DB8:21:FFFF::254;
}
group eBGP-AS64511v6 {
type external;
neighbor 2001:db8:100:1::1 {
import nh-BGPin-IPv6-AS64511;
export nh-BGPout-IPv6-AS64511;
peer-as 64511;
}
}
} 268
Roteadores Juniper já trabalham com o conceito de address-family por padrão. (inet,
inet6).
Para visualiza a configuração corrente a partir do BGP em um roteador Juniper:
show configuration protocols bgp
No primeiro grupo são apresentadas as configurações do iBGP informando os seguintes
dados:
– group iBGPv6 – nome do grupo;
– type internal – indica que é iBGP;
– local-address 2001:DB8:21:FFFF::255 – endereço da interface de saída;
– export next-hop-self – propaga aos roteadores internos que o próximo salto para
qualquer rota é o roteador de borda do próprio AS;
– neighbor 2001:DB8:21:FFFF::252 – indica o IP do vizinho iBGP;
– neighbor 2001:DB8:21:FFFF::254 - indica o IP do vizinho iBGP.
O segundo grupo traz as informações do eBGP:
– group eBGP-AS64511 – nome do grupo;
– type external – indica que é eBGP;
– neighbor 2001:db8:100:1::1 – indica o endereço do vizinho eBGP;
– import nh-BGPin-IPv6-AS64511 – política de entrada aplicada;
– export nh-BGPout-IPv6-AS64511 – política de saída aplicada;
– peer-as 64511 – ASN do vizinho.
Diferente da configuração do roteador Cisco apresentada anteriormente, no exemplo acima
foi utilizado o endereço IP da interface real para se estabelecer as sessões BGP.

268. Observe a seguir um exemplo das configurações de uma sessão BGP IPv4 no Juniper:
juniper@R11> show configuration protocols bgp
protocols {
bgp {
group iBGP {
type internal;
local-address 172.21.15.255;
export next-hop-self;
neighbor 172.21.15.252;
neighbor 172.21.15.254;
}
group eBGP-AS64511 {
type external;
neighbor 10.1.1.1 {
import nh-BGPin-IPv4-AS64511;
export nh-BGPout-IPv4-AS64511;
peer-as 64511;
}
}
}

269. Decisão de Roteamento
Os roteadores tomam decisões de acordo com as informações que
eles conhecem.
Essas informações são recebidas e passadas aos outros roteadores
através dos protocolos de roteamento interno e externo.
Os roteadores só anunciam a melhor rota que eles conhecem
para um determinado destino.
Essas informações serão utilizadas para influenciar o tráfego de
entrada e o de saída do AS.
270
Os roteadores tomam decisões de acordo com as informações que eles conhecem. Essas
informações são recebidas e passadas aos outros roteadores através dos protocolos de roteamento
interno e externo.
Ao enviar suas informações, os roteadores só anunciam a melhor rota que eles conhecem
para um determinado destino. São essas informações que serão utilizadas para influenciar o
tráfego de entrada e o de saída do AS.

270. Os prefixos anunciados interferem na forma como os outros conhecem o AS, isso é,
interferem no tráfego de entrada. Do mesmo modo, os prefixos recebidos interferem no tráfego de
saída.

271. Influenciando o Tráfego
O que é mais fácil, influenciar o tráfego de entrada ou de saída?
Ex.:
Um AS possui um bloco IPv4 /20;
Este AS pode gerar para a Internet anúncios de prefixos até um
/24, o prefixo IPv4 mais específico normalmente aceito pelas
operadoras;
Quantos prefixos /24 podem ser gerados a partir de um /20?
E quantos prefixos podem ser gerados entre /20 e um /24?
E entre um /32 e um /48 IPv6?
272
O que é mais fácil em um AS, influenciar o tráfego de entrada ou de saída?
Analise as informações do exemplo a seguir:
• Um AS possui um bloco IPv4 /20;
●
Este AS pode gerar para a Internet anúncios de prefixos até um /24, o prefixo
IPv4 mais específico normalmente aceito pelas operadoras;
●
Com um /20 pode-se gerar 16 prefixos /24;
●
Se considerarmos a hipótese de se anunciar todos os prefixos possíveis entre o /20
até o /24, pode-se gerar um total de 31 prefixos;
●
E com um bloco de endereços IPv6, quantos prefixos podem ser gerados entre um
/32 e um /48?

272. Influenciando o Tráfego
A Internet sabe chegar até um AS por até 31 prefixos IPv4.
E quantas entradas IPv4 um AS conhece da Internet?
Portanto há muito mais poder para trabalhar com o tráfego de saída.
Maior quantidade de informações;
Nos prefixos é que são baseadas as decisões de roteamento.
Balanceamento de tráfego;
Contabilidade de tráfego;
....
A influência do tráfego de entrada e de saída está associada à política
de roteamento a ser implementada.
Há duas frentes: a de entrada e a de saída, chamadas de AS-IN e
AS-OUT.
Da mesma forma para IPv4 e IPv6.
273
Deste modo, a Internet sabe chegar até o AS por até 31 prefixos IPv4 e o AS tem a opção
de sair por aproximadamente 300.000 prefixos, que é o tamanho da Tabela de Roteamento Global
IPv4 atualmente.
Portanto, se pensarmos na ideia de que “informação é poder”, podemos afirmar que é mais
fácil influenciar o tráfego de saída, visto que há uma maior quantidade de prefixos para se
trabalhar, e que são nos prefixos que são baseadas as decisões de roteamento, atuando sobre o
balanceamento, contabilidade de tráfego etc.
A influência dos tráfegos de entrada e de saída está associada à política de roteamento a
ser implementada, sendo que há duas frentes: a de entrada e a de saída, chamadas de AS-IN e AS-
OUT. Isto ocorre da mesma forma para IPv4 e IPv6.

273. Plano de Endereçamento
Distribuição dos serviços, servidores, etc., entre partes distintas do bloco
IP.
facilita a influência do tráfego de entrada e saída de seu AS;
não adianta concentrar todo o tráfego principal atrás do mesmo
prefixo /24 ou /48 anunciado na Internet.
Esta má distribuição irá restringir a influência do tráfego de entrada ou
de saída?
274
Um ponto importante no plano de endereçamento IP, tanto IPv4 quanto IPv6, é a
distribuição dos serviços, servidores, etc., entre partes distintas do bloco IP, de modo a facilitar a
influência do tráfego de entrada e saída do AS.
Não é recomendável posicionar todos os servidores, clientes importantes que geram a
maior parte do tráfego, no mesmo /24 IPv4 ou /48 IPv6. Esta má distribuição restringirá a
influencia do tráfego de entrada. Porque o tráfego de entrada é influenciado pelos anúncios
gerados. Ou seja, é fundamental no plano de endereçamento ver como serão posicionados os
consumidores de tráfego de entrada e de saída.
Consumidor de tráfego de entrada, que são os usuários de acesso a Internet, tem que se
distribuir bem entre os prefixos anunciados.

274. Plano de Endereçamento
AS-OUT
É o que será anunciado para a Internet;
Interfere com o tráfego de entrada.
Ex.:
O AS54501 possui um /48 IPv6;
para fazer o balanceamento do tráfego, influenciaremos para
que metade deste tráfego entre por um link e a outra metade
entre por outro;
divide-se o /48 em dois /49, anunciando o primeiro /49 em um
link e o segundo /49 em outro link.
275
AS-OUT é a política que trata do que será anunciado para a Internet. É o que vai interferir
com o tráfego de entrada.
Por exemplo, o AS64501 possui um bloco /48 IPv6 e, para dividir e fazer o balanceamento
do tráfego de entrada por dois links de acesso à Internet, deve-se influenciá-lo para que uma
metade entre por um link e a outra metade entre por outro link. Para isso, divide-se o /48 em dois
prefixos /49, anunciando o primeiro /49 em um link e o segundo /49 em outro link. Isto é
utilizado para possibilitar um balanceamento do tráfego.

275. Plano de Endereçamento
AS-IN
Depende dos anúncios recebidos da Internet
normalmente a tabela completa.
Interfere com o tráfego de saída.
Pode-se influenciar o tráfego de saída alterando o valor do
LOCAL_PREFERENCE de acordo com determinadas condições.
LOCAL_PREFERENCE é o atributo com maior força para
influenciar o tráfego de saída.
• Ex.: O AS54501 precisa influenciar seu tráfego de saída, de
modo que o tráfego com destino ao primeiro /49 do AS64513
saia preferencialmente pelo link com o AS64511 e o tráfego
com destino ao segundo /49 do AS64513 saia
preferencialmente pelo link com o AS64512.
Preferencialmente é uma palavra chave para o BGP. 276
AS-IN é a política que irá interferir no tráfego de saída. Ela depende dos anúncios que são
recebidos da Internet, normalmente a tabela de roteamento completa.
Para influenciar o tráfego de saída, pode-se alterar o valor do atributo
LOCAL_PREFERENCE dos anúncios recebidos, de acordo com determinadas condições. Ele é o
atributo com maior força para influenciar este tipo de tráfego.
Ex.: O AS 54501 precisa influenciar seu tráfego de saída, de modo que o tráfego
com destino ao primeiro /49 do AS64513 saia preferencialmente pelo link com o
AS64511 e o tráfego com destino ao segundo /49 do AS64513 saia preferencialmente
pelo link com o AS64512.
Preferencialmente é uma palavra chave para o BGP. É fundamental, com BGP, trabalhar
com preferência e não com filtro. Existem várias formas de se fazer isso, mas, para que seja
realmente efetiva uma configuração, especialmente quando ocorre uma queda de link, é
importante não se descartar nada, deve-se preferenciar um caminho em relação ao outro, mas não
descartar. O descarte tem um efeito imediato, mas quando não houver redundância, ele deixa de
ser efetivo.

276. Plano de Endereçamento
Redundância
Cada /49 IPv6 é conhecido pelo mundo por apenas um link
Se um desses links cair, o /49 anunciado por ele ficará inacessível.
Para termos redundância, deve-se anunciar também o /48 nos dois
links.
Como a preferência é pelo prefixo mais específico, se os dois links
estiverem ativos, a Internet vai preferir os /49.
Quando um dos links cair e um dos /49 deixará ser anunciado, porém a
Internet ainda terá a opção do /48 anunciado no outro link, garantindo a
redundância.
Deve-se distribuir o tráfego entre os dois, colocando metade dos
consumidores de tráfego de entrada em um /49 e metade no outro.
277
Para que haja redundância deve-se atuar da seguinte forma:
– Após dividir o bloco /48 IPv6 em dois prefixos /49, cada um deles é anunciado em
um link, isso é, cada /49 é conhecido pelo mundo por apenas um link, um caminho;
– Se um desses links cair, o /49 anunciado por ele ficará inacessível;
– Para termos redundância, deve-se anunciar também o prefixo /48 nos dois links;
– Com isso, a Internet conhecerá o /48 pelos dois caminhos;
– Como a preferência é pelo prefixo mais específico, se os dois links estiverem ativos, a
Internet vai preferir os /49 sempre, ou seja o balanceamento estará em operação;
– Quando um desses links cair, um dos prefixos /49 deixará de ser anunciado. No
entanto, esse /49 está contido no /48, ou seja, mesmo com um dos links desativado, a
Internet ainda terá a opção do /48 anunciado no outro link. Garantindo a redundância.
Para realmente distribuir o tráfego entre os dois, deve-se colocar metade dos consumidores
de tráfego de entrada em um /49 e metade no outro. Isso faz parte do planejamento.

277. Neste diagrama podemos analisar exemplos das políticas de roteamento apresentadas até o
momento.
– AS-OUT – Utiliza os anúncios enviados para interferir o tráfego de entrada;
– AS-IN – Utiliza os anúncios recebidos para influenciar o tráfego de saída.

278. Políticas de Roteamento
Uma função importante do BGP está associada à manipulação dos
atributos e os testes condicionais:
• Cisco
route-map – define as condições para a redistribuição de
rotas e permite controlar e modificar informações de políticas
de roteamento;
prefix-list – mecanismo de filtragem de prefixos muito
poderoso. Permite trabalhar com notação de prefixo,
adicionar descrição e trabalhar com sequencia;
• Juniper
route-filter – utilizado para comparar rotas individualmente ou
em grupos.
279
Uma função importante do BGP reside na manipulação dos atributos e nos testes
condicionais. Para tratar esses aspectos temos as seguintes funcionalidades:
– route-map (Cisco e Quagga) – define as condições para a redistribuição de rotas e
permite controlar e modificar informações de políticas de roteamento;
– prefix-list (Cisco e Quagga) – mecanismo de filtragem de prefixos com muitos
recursos. Permite trabalhar com notação de prefixo, adicionar descrição e trabalhar
com sequencia, apresentando deste modo, uma vantagem em relação a utilização da
função distribute-list, que por ser baseada em ACLs facilita a filtragem de pacotes,
porém, torna-se de difícil gerenciamento;
– route-filter (Juniper) – utilizado para comparar rotas individualmente ou em grupos.

279. Análise do AS-PATH
AS-PATH - Atributo fundamental do BGP. Consiste no ASN das redes
pelas quais o pacote passará até chegar ao destino.
Análise do AS-PATH com expressões regulares:
Cisco / Quagga
ip as-path access-list 32 permit .*
ip as-path access-list 69 deny .*
ip as-path access-list 300 permit (_64513)+$
Juniper
as-path ALL .*;
as-path AS64513 ".*( 64513)+$";
O BGP é um protocolo usado na comunicação entre os ASs. Por isso, o AS-PATH torna-se
um atributo fundamental do BGP. Ele consiste no ASN das redes pelas quais o pacote passará até
chegar ao destino.
Os roteadores Cisco, Quaga e Juniper oferecem comandos que permitem a análise do AS-
PATH com expressões regulares. Em nosso exemplo, temos os seguintes termos nas expressões
regulares:
– O caractere “ponto” significa 'qualquer elemento'
– O caractere “asterisco” significa 'zero ou varias ocorrências'
– O caractere “$” significa 'fim de linha'
– O caractere “+” significa 'uma ou mais ocorrências'
ip as-path access-list 32 permit .* (Cisco / Quagga)
as-path ALL .*; (Juniper)
• As linhas acima indicam que qualquer AS-PATH será permitido.
ip as-path access-list 69 deny .* (Cisco / Quagga)
• Esta linha indica que qualquer bloco será negado.
ip as-path access-list 300 permit (_64513)+$ (Cisco / Quagga)
as-path AS64513 ".*( 64513)+$"; (Juniper)
• Essas linhas indicam que todos os prefixos originados no AS 64513 serão
permitidos. A permissão de uma ou mais ocorrências é para garantir AS Path
prepends, ou seja, repetições de um mesmo ASN em sequencia ao longo do AS-
PATH (no caso, o ASN 64513).

280. Estabelecendo Filtros
• Política de entrada
Cisco
ipv6 prefix-list BGPin-IPv6-AS64513 description Prefixos Preferidos do AS64513
ipv6 prefix-list BGPin-IPv6-AS64513 seq 10 permit 2001:DB8:300:8000::/49
Juniper
policy-statement BGPin-IPv6-AS64513 {
term term-1 {
from {
route-filter 2001:db8:300::/49 exact;
}
then accept;
}
term implicit-deny {
then reject;
}
}
Este exemplo mostra através de um prefix-list em um roteador Cisco e um route-filter em
um roteador Juniper, o estabelecimento de uma política de entrada.
No exemplo do roteador Cisco, o prefix-list identifica o segunda /49 do AS 64513 que será
recebido.
ipv6 prefix-list BGPin-IPv6-AS64513 seq 10 permit
2001:DB8:300:8000::/49
No exemplo do roteador Juniper, o route-filter identifica o primeiro /49 do AS 64513 que
será recebido.
route-filter 2001:db8:300::/49 exact;
Um exemplo da implantação dessas políticas em uma configuração IPv4 seria:
– Cisco: ip prefix-list BGPin-IPv6-AS64513 seq 10 permit
10.3.128.0/17
– Juniper: route-filter 10.3.0.0/17 exact;

281. Estabelecendo Filtros
• Política de saída
Cisco
ipv6 prefix-list BGPout-IPv6-AS64512 description Prefixos para AS64512
ipv6 prefix-list BGPout-IPv6-AS64512 seq 10 permit 2001:DB8:21::/48
ipv6 prefix-list BGPout-IPv6-AS64512 seq 20 permit 2001:DB8:21:8000::/49
Juniper
policy-statement BGPout-IPv6-AS64511 {
term term-1 {
from {
route-filter 2001:db8:21::/48 exact;
route-filter 2001:db8:21::/49 exact;
}
then accept;
}
term implicit-deny {
then reject;
}
}
Este exemplo mostra através de prefix-list em um roteador Cisco e de route-filter em um
roteador Juniper, o estabelecimento de uma política de saída.
No exemplo do roteador Cisco, os prefix-list indicam os prefixos que serão anunciados
para o AS64512. Neste caso serão enviados o prefixo /48 IPv6 e segundo /49.
No exemplo do roteador Juniper, os route-filter indicam que serão anunciados para o AS
64511 o prefixo /48 IPv6 e o primeiro /49.
Um exemplo dessa política de saída em uma configuração IPv4 poderia ser:
– Cisco
ip prefix-list BGPout-IPv4-AS64512 seq 10 permit 172.21.0.0/20
ip prefix-list BGPout-IPv4-AS64512 seq 20 permit 172.21.8.0/21
– Juniper
route-filter 172.21.0.0/20 exact;
route-filter 172.21.0.0/21 exact;

282. Estabelecendo Filtros
• Filtros de proteção
Cisco
ipv6 prefix-list IPv6-IPv6-AS64501-all description Todos Blocos IPv6
ipv6 prefix-list IPv6-IPv6-AS64501-all seq 10 permit 2001:DB8:21::/48 le 128
Juniper
policy-statement IPv6-IPv6-AS64501-all {
term term-1 {
from {
route-filter 2001:db8:21::/48 orlonger;
}
then accept;
}
term implicit-deny {
then reject;
}
} 283
Outra política de proteção importante é a que impede que o AS receba anúncios de seus próprios
prefixos.
Para IPv6 poderíamos ter algo similar a:
- Cisco/Quagga
ipv6 prefix-list IPv6-IPv6-AS64501-all seq 10 permit 2001:DB8:21::/48 le
128
- Juniper
route-filter 2001:db8:21::/48 orlonger;
Para IPv4 poderíamos ter algo similar a:
– Cisco / Quagga
ip prefix-list IPv4-AS64501-all seq 10 permit 172.21.0.0/20 le 32
– Juniper
route-filter 172.21.0.0/20 orlonger;
As regras exemplificadas acima indicam todos os prefixos possíveis dentro de um bloco /48 IPv6
ou /20 IPv4. Elas serão utilizadas na política de entrada, para dizer: “não aceito nenhum prefixo que seja
meu”. Isso ajuda a evitar problemas como sequestro de prefixos.
Por padrão, o roteador rejeita todos os prefixos que tenha o seu ASN, para evitar looping. Porém,
nada impede que outro AS na Internet, por intensão ou erro, gere anúncios do outro prefixo, até um mais
específico. Se não houver proteção, o roteador vai aceitar e encaminhar todo o tráfego interno para fora.

283. Um exemplo deste tipo de ocorrência foio sequestro do prefixo do YouTube. Por
determinação do Governo Paquistanês, o tráfego do YouTube deveria ser bloqueado para evitar o
acesso ao trailer de um filme anti-Islamico. Para cumprir essa ordem, a operadora Pakistan
Telecom gerou o anúncio de um prefixo mais específico do que o utilizado pelo YouTube, com o
intuito de direcionar todos os acessos a ele para uma página que dizia “YouTube was blocked”.
No entanto, a operadora anunciou essa nova rota a seu upstream provider (primeiro erro),
que, além de não verificar a nova rota (segundo erro) a propagou por toda a Internet (terceiro
erro). Com isso, todo o tráfego do YouTube passou a ser direcionado para o Paquistão e ser
descartado.
Esse foi apenas o caso mais famoso, mas sequestros de blocos IP ocorrem diariamente,
intencionalmente ou não. Isso ocorre porque toda a estrutura da Internet e o funcionamento do
BGP foram definidos baseados em uma relação de confiança. Essa “inocência” ainda é presente e
é o que mantem toda a estrutura atual.
Existem discussões sobre modos de verificar se o AS que está anunciando um determinado
prefixo tem autoridade para faze-lo, similar ao ao que o DNSSec faz.
Mais informações:
• http://www.ietf.org/dyn/wg/charter/idr-charter.html
• http://www.ietf.org/dyn/wg/charter/sidr-charter.html
• http://www.youtube.com/watch?v=IzLPKuAOe50
• http://www.wired.com/threatlevel/2008/02/pakistans-accid/

284. Estabelecendo Filtros
• Filtros de proteção
Cisco
ipv6 prefix-list IPv6-block-deny description Prefixos Gerais Bloqueados
ipv6 prefix-list IPv6-block-deny seq 10 permit ::/0
ipv6 prefix-list IPv6-block-deny seq 20 permit ::/8 le 128
ipv6 prefix-list IPv6-block-deny seq 30 permit 3ffe::/16 le 128
ipv6 prefix-list IPv6-block-deny seq 40 permit 2001:db8::/32 le 128
ipv6 prefix-list IPv6-block-deny seq 50 permit 2001::/33 le 128
ipv6 prefix-list IPv6-block-deny seq 60 permit 2002::/17 le 128
ipv6 prefix-list IPv6-block-deny seq 70 permit fe00::/9 le 128
ipv6 prefix-list IPv6-block-deny seq 80 permit ff00::/8 le 128
Também é possível adicionar prefix-list de proteção. Observe o seguinte exemplo em um
roteador Cisco:
ipv6 prefix-list IPv6-block-deny seq 10 permit ::/0
ipv6 prefix-list IPv6-block-deny seq 20 permit ::/8 le 128
ipv6 prefix-list IPv6-block-deny seq 30 permit 3ffe::/16 le 128
ipv6 prefix-list IPv6-block-deny seq 40 permit 2001:db8::/32 le 128
ipv6 prefix-list IPv6-block-deny seq 50 permit 2001::/33 le 128
ipv6 prefix-list IPv6-block-deny seq 60 permit 2002::/17 le 128
ipv6 prefix-list IPv6-block-deny seq 70 permit fe00::/9 le 128
ipv6 prefix-list IPv6-block-deny seq 80 permit ff00::/8 le 128
Estes prefix-list verificam respectivamente:
- A rota default;
- O primeiro prefixo /8;
- Endereçox da rede de testes 6bone;
- Endereços para documentação;
- Endereços dos túneis Teredo;
- Endereços dos túneis 6to4;
- Endereços Link-local (RFC 5735);
- Endereços Multicast.

285. Um exemplo da aplicação de um prefix-list de proteção para IPv4 poderia ser:
ip prefix-list IPv4-block-deny seq 10 permit 0.0.0.0/0
ip prefix-list IPv4-block-deny seq 20 permit 0.0.0.0/8
ip prefix-list IPv4-block-deny seq 30 permit 127.0.0.0/8
ip prefix-list IPv4-block-deny seq 40 permit 169.254.0.0/16
ip prefix-list IPv4-block-deny seq 50 permit 192.0.2.0/24
ip prefix-list IPv4-block-deny seq 60 permit 10.0.0.0/8
ip prefix-list IPv4-block-deny seq 60 permit 172.16.0.0/12
ip prefix-list IPv4-block-deny seq 80 permit 192.168.0.0/16
Estas prefix-list verificam respectivamente:
- A rota default;
- O primeiro prefixo /8;
- O endereço de loopback;
- Endereços Link-local (RFC 5735);
- Endereços da TEST-NET-1 (RFC 5737);
- Endereços privados (RFC 1918).

286. Estabelecendo Filtros
• Filtros de proteção
Juniper
policy-statement IPv6-block-deny {
term term-1 {
from {
route-filter ::/0 exact;
route-filter ::/8 orlonger;
route-filter 3ffe::/16 orlonger;
route-filter 2001:db8::/32 orlonger;
route-filter 2001::/32 longer;
route-filter 2002::/16 longer;
route-filter fe00::/9 orlonger;
route-filter ff00::/8 orlonger;
}
then accept;
}
term implicit-deny {
then reject;
}
}
Também é possível adicionar route-fiter de proteção. Observe o seguinte exemplo em um
roteador Juniper:
route-filter ::/0 exact;
route-filter ::/8 orlonger;
route-filter 3ffe::/16 orlonger;
route-filter 2001:db8::/32 orlonger;
route-filter 2001::/32 longer;
route-filter 2002::/16 longer;
route-filter fe00::/9 orlonger;
route-filter ff00::/8 orlonger;
Estes route-fiters realizam as mesmas verificações apresentadas no exemplo anterior de
roteadores Cisco.
Um exemplo da aplicação de um prefix-list de proteção para IPv4 poderia ser:
route-filter 0.0.0.0/0 exact;
route-filter 0.0.0.0/8 exact;
route-filter 127.0.0.0/8 exact;
route-filter 169.254.0.0/16 exact;
route-filter 192.0.2.0/24 exact;
route-filter 10.0.0.0/8 exact;
route-filter 172.16.0.0/12 exact;
route-filter 192.168.0.0/16 exact;
Mias informações:
• http://www.space.net/~gert/RIPE/ipv6-filters.html

287. Estabelecendo Filtros
• Filtros de permissão
Cisco
ipv6 prefix-list IPv6-block-permit description Prefixos Gerais Permitidos
ipv6 prefix-list IPv6-block-permit seq 10 permit 2000::/3 le 48
Juniper
policy-statement IPv6-block-permit {
term term-1 {
from {
route-filter 2000::/3 prefix-length-range /3-/48
}
then accept;
}
term implicit-deny {
then reject;
}
}
Como vimos no módulo de Segurança IPv6, o modo de filtrarmos os endereços bogons
no IPv6 é diferente da forma feita com IPv4. No IPv6 é mais fácil liberar as faixas de endereços
alocados e bloquear o restante.
Os exemplos de prefix-list e policy-statement apresentados a seguir
mostram uma forma flexível de liberar as faixas de endereços IPv6 disponíveis para alocação.
Uma forma mais restrita de fazer esse mesmo tipo de filtro, é permitir uma a uma as faixas de
endereços já atribuídas aos RIRs. Essas faixas podem ser obtidas em:
- http://www.iana.org/assignments/ipv6-unicast-address-assignments/ipv6-unicast-address-assignments.xhtml
Observe um exemplo de um roteador Cisco:
ipv6 prefix-list IPv6-block-permit description Prefixos Gerais Permitidos
ipv6 prefix-list IPv6-block-permit seq 10 permit 2000::/3 le 48
Observe um exemplo de um roteador Juniper:
policy-statement IPv6-block-permit {
term term-1 {
from {
route-filter 2000::/3 prefix-length-range /3-/48
}
then accept;
}
term implicit-deny {
then reject;
}
}

288. Aplicando Filtros
• Política de entrada
Cisco
route-map BGPin-IPv6-AS64512 deny 10
match ipv6 address prefix-list IPv6-AS64501-all
!
route-map BGPin-IPv6-AS64512 deny 20
match ipv6 address prefix-list IPv6-block-deny
!
route-map BGPin-IPv6-AS64512 permit 30
match ipv6 address prefix-list BGPin-IPv6-AS64513
match as-path 300
set local-preference 150
!
route-map BGPin-IPv6-AS64512 permit 40
match ipv6 address prefix-list IPv6-block-permit
289
Após serem estabelecidas as condições dos filtros via prefix-list nos roteadores Cisco,
deve-se aplicá-las através de route-maps.
Ex.:
route-map BGPin-IPv6-AS64512 deny 10
match ipv6 address prefix-list IPv6-AS64501-all
!
route-map BGPin-IPv6-AS64512 deny 20
match ipv6 address prefix-list IPv6-block-deny
!
route-map BGPin-IPv6-AS64512 permit 30
match ipv6 address prefix-list BGPin-IPv6-AS64513
match as-path 300
set local-preference 150
!
route-map BGPin-IPv6-AS64512 permit 40
match ipv6 address prefix-list IPv6-block-permit
Esse é o route-map de entrada. Ele possui um nome para identificação de sua função, pois
é possível ter vários route-maps. Neste exemplo, ele indica como tratar o que será recebido do AS
64512. Há 4 regras, a 10, 20, 30 e a 40.
Os route-maps trabalham com testes lógicos de “e” e “ou”, onde cada prefixo passa pelo
route-map, e se a comparação entre a regra estabelecida e o prefixo coincidirem, ele é processado
e a comparação é encerrada. Se a comparação não coincidir, a regra seguinte será analisada. Ou
seja, cada regra é um teste “ou”.
A terceira regra possui dois testes de comparação. Quando há dois ou mais teste na mesma
regra, é equivalente a condição “e”. Com isso, a terceira regra diz que tem que coincidir na
primeira e na segunda linha.
O modo de funcionamento dos route-map é independente se a configuração é de uma
sessão IPv4 ou IPv6.

289. A primeira regra descarta todos os prefixos que coincidirem com o que foi estabelecido no
prefix-list IPv6-AS64501-all, que representa todos os prefixos do próprio AS. É a
regra que protege do sequestro de blocos.
A segunda regra descarta os blocos de uso privado especificados no prefix-list
IPv6-block-deny.
A terceira regra é onde será alterado o LOCAL_PREFERENCE. Ela verifica de qual AS
vem o prefixo (as-path 300) e se é o prefixo esperado (prefix-list BGPin-IPv6-
AS64513). Se coincidir com as duas condições, o valor do LOCAL_PREFERENCE é aumentado
para 150. O valor padrão do LOCAL_PREFERENCE é 100 e, quanto maior seu valor, maior a
preferência.
A última regra, especificada no prefix-list IPv6-block-permit, permite o
recebimento de anúncios de prefixos de dentro da faixa reservada pela IANA para alocação
2000::/3. Ela permite anúncios de prefixos até um /48, tamanho normalmente aceito pelas
operadoras.
Qualquer outro anúncio recebido que não seja validado pelos route-maps serão
descartados, pois os roteadores Cisco possuem um “deny” implícito como última regra.

290. Aplicando Filtros
• Política de entrada
Juniper
policy-statement nh-BGPin-IPv6-AS64511 {
term term-1 {
from policy IPv6-AS64501-all;
then reject;
}
term term-2 {
from policy IPv6-block-deny;
then reject;
}
term term-3 {
from {
as-path AS64513;
policy BGPin-IPv6-AS64513;
}
then {
local-preference 150;
next term;
}
}
term term-4 {
from policy IPv6-block-permit;
then accept;
}
term implicit-deny {
then reject;
}
}
291
A política implementada no roteador Juniper é similar a do roteador Cisco apresentada
anteriormente. A principal diferença é que as políticas são aplicadas aos anúncios recebidos do
AS 64511.
Ex.:
policy-statement nh-BGPin-IPv6-AS64511 {
term term-1 {
from policy IPv6-AS64501-all;
then reject;
}
term term-2 {
from policy IPv6-block-deny;
then reject;
}
term term-3 {
from {
as-path AS64513;
policy BGPin-IPv6-AS64513;
}
then {
local-preference 150;
next term;
}
}
term term-4 {
from policy IPv6-block-permit;
then accept;
}
term implicit-deny {
then reject;
}
}

291. Aplicando Filtros
• Política de saída
Cisco
route-map BGPout-IPv6-AS64512 permit 10
match ipv6 address prefix-list BGPout-IPv6-AS64512
Juniper
policy-statement nh-BGPout-IPv6-AS64511 {
term term-1 {
from policy BGPout-IPv6-AS64511;
then accept;
}
term implicit-deny {
then reject;
}
}
292
Do mesmo modo como foram aplicadas as políticas de entrada, podemos aplicar as
políticas de saída através de um route-map e de um policy-statement no Juniper.

292. Verificando a Vizinhança BGP
Mostrando todos os vizinhos BGP IPv4:
show ip bgp summary (Cisco / Quagga)
show bgp summary (Juniper)
Mostrando todos os vizinhos BGP de ambas as famílias:
show bgp ipv4 unicast summary (Cisco / Quagga)
show bgp ipv6 unicast summary (Cisco / Quagga)
show bgp all summary (Cisco / Quagga)
293
Os comandos a seguir listam uma série de informações de estado da tabela BGP:
Mostrando todos os vizinhos BGP IPv4:
show ip bgp summary (Cisco / Quagga)
show bgp summary (Juniper)
Mostrando todos os vizinhos BGP de ambas as famílias:
show bgp ipv4 unicast summary (Cisco / Quagga)
show bgp ipv6 unicast summary (Cisco / Quagga)
show bgp all summary (Cisco / Quagga)
A partir dessas informações pode-se detectar uma série de problemas da sessão BGP.

293. Verificando a Vizinhança BGP
• Cisco
router-R13#show bgp ipv6 unicast summary
BGP router identifier 172.21.15.253, local AS number 64501
BGP table version is 45, main routing table version 45
28 network entries using 4368 bytes of memory
54 path entries using 4104 bytes of memory
45/17 BGP path/bestpath attribute entries using 7560 bytes of memory
34 BGP AS-PATH entries using 848 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
Bitfield cache entries: current 2 (at peak 3) using 64 bytes of memory
BGP using 16944 total bytes of memory
26 received paths for inbound soft reconfiguration
BGP activity 49/1 prefixes, 96/21 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
2001:DB8:21::254 4 64501 1867 1856 45 0 0 1w0d Active
2001:DB8:21::255 4 64501 4136 3642 45 0 0 1d07h 26
2001:DB8:20::255 4 64512 1896 1876 45 0 0 1d07h 0
294
Neste exemplo, podemos observar os seguintes dados sobre os vizinhos das sessões BGP
IPv6 em um roteador Cisco:
– Neighbor – IP do vizinho em que se estabeleceu a sessão BGP;
– V – versão do BGP;
– AS – ASN do vizinho;
– MsgRcvd – quantidade de mensagens recebidas do vizinho;
– MsgSent – quantidade de mensagens enviadas ao vizinho;
• esses dois últimos campos normalmente não são muito verificados, mas são
importantes. Muita variação desses campos pode identificar um problema.
Receber muitas mensagens, se a tabela está sendo atualizada muitas vezes,
pode indicar uma flutuação grande com seu vizinho.
– TblVer – versão da tabela;
– InQ – fila de entrada de pacotes;
– OutQ – fila de saída de pacotes;
– Up/Down - tempo da última mudança de estado;
– State/PfxRcd – indica o estado atual ou o número de prefixo aprendidos. Lembre-se,
apesar de existirem estados como Active e Established, que aparentemente indicam
que a sessão está ok, eles apenas representam estados intermediários da conexão. A
sessão só estará plenamente estabelecida quando houver a indicação de quantos
prefixos foram aprendidos.

294. Observe a saída do mesmo comando, mas agora para visualizar as informações sobre a
vizinhança BGP IPv4 em um roteador Cisco:
router-R13#show bgp ipv4 unicast summary
BGP router identifier 172.21.15.253, local AS number 64501
BGP table version is 80, main routing table version 80
31 network entries using 4092 bytes of memory
52 path entries using 2704 bytes of memory
33/22 BGP path/bestpath attribute entries using 5544 bytes of memory
28 BGP AS-PATH entries using 672 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
Bitfield cache entries: current 3 (at peak 4) using 96 bytes of memory
BGP using 13108 total bytes of memory
21 received paths for inbound soft reconfiguration
BGP activity 99/40 prefixes, 185/84 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down
State/PfxRcd
10.2.255.255 4 64512 10578 10474 80 0 0 1w0d Active
172.21.15.254 4 64501 10544 10490 80 0 0 1w0d 0
172.21.15.255 4 64501 10572 10490 80 0 0 1w0d 21

295. Verificando a Vizinhança BGP
• Juniper
juniper@R11> show bgp summary
Groups: 4 Peers: 5 Down peers: 1
Table Tot Paths Act Paths Suppressed History Damp State Pending
inet.0 19 17 0 0 0 0
inet6.0 56 27 0 0 0 0
Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped
10.1.8.1 64511 3785 4127 0 0 1d 7:26:53 17/17/17/0
172.28.15.252 64508 3776 4135 0 0 1d 7:26:38 0/2/2/0
172.28.15.254 64508 3775 4136 0 0 1d 7:26:46 Connect
2001:db8:28::252 64508 3794 4147 0 0 1d 7:26:40 Establ inet6.0: 0/29/29/0
2001:db8:28::254 64508 3775 4149 0 0 1d 7:26:46 Establ inet6.0: 0/0/0/0
2001:db8:10::1 64511 3810 4128 0 0 1d 7:26:57 Establ inet6.0: 27/27/27/0
296
Neste exemplo, podemos observar os seguintes dados sobre os vizinhos das sessões BGP
em um roteador Juniper:
– Groups - número de grupos BGP;
– Peers – números de vizinhos BGP;
– Down peers – número de vizinhos BGP desconectados;
– Table – nome da tabela de rotas;
– Tot Paths – número total de caminhos;
– Act Paths – número de rotas ativas;
– Suppressed - número de rotas atualmente inativas. Estas rotas não aparecem na
tabela de encaminhamento e não são exportadas pelos protocolos de roteamento;
– History - número de rotas retiradas armazenadas localmente para manter o controle
histórico de instabilidade;
– Damp State – número de rotas com uma figura de mérito maior que zero, mas que
continuam ativas porque o valor não atingiu o limite em que a retirada ocorre;
– Pending – rotas em processamento pela política de importação do BGP;
– Peer – endereço de cada vizinho BGP;
– AS – ASN do vizinho;
– InPkt – número de pacotes recebidos do vizinho;
– OutPkt – númrero de pacotes enviados ao vizinho;
– OutQ - fila de saída de pacotes;
– Flaps – número de vezes que a sessão BGP foi interrompida e se re-estabeleceu;
– Last Up/Down – última vez em que ocorreu uma mudança de estado;
– State|#Active/Received/Accepted/Damped - indica o estado atual ou o número de
prefixo aprendidos. Se a sessão não foi estabelecida, este campo mostra o estado atual
da sessão: Active, Connect, ou Idle. Se a sessão foi estabelecida, o campo indica o
número de rotas ativas, recebidas, aceitas ou instáveis.
Observe que o Juniper apresenta na saída do mesmo comando as informações sobre as sessões
IPv4 e IPv6.

296. Looking Glass
É importante verificar através de Looking Glasses remotos como as
operadoras e toda a Internet recebem os anúncios do AS.
Cisco
bgpd-R01> show bgp regexp _64501$
BGP table version is 0, local router ID is 10.3.255.255
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, R Removed
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 2001:db8:21::/48 2001:db8:300:11::2 0 64511 64501 i
*> 2001:db8:300:12::2 0 64512 64501 i
* 2001:db8:21::/49 2001:db8:300:11::2 0 64511 64512 64501 i
*> 2001:db8:300:12::2 0 64512 64501 i
* 2001:db8:21:8000::/49
2001:db8:300:12::2 0 64512 64511 64501 i
*> 2001:db8:300:11::2 0 64511 64501 i
Total number of prefixes 3
297
É importante verificar através de Looking Glasses remotos como as operadoras e toda a
Internet recebem os anúncios do AS. Deste modo, é possível verificar também, se suas políticas
de roteamento foram bem aplicadas.
Com o Looking Glass, é possível consultar como os prefixos de um AS, IPv4 e IPv6, estão
sendo aprendidos pela Internet, ou seja, como os ASs conseguem chegar até a sua rede.
Ex.:
show bgp regexp _64501$ (Cisco / Quagga)
Neste exemplo, em um roteador Cisco, podemos observar como cada prefixo anunciado
pelo AS 64501 foi aprendido. Nesta expressão regular, o “$” significa que é a origem (início de
linha), e o “_” significa espaço, ou seja, o comando é aplicado para todo prefixo que tem o AS
64501 como origem no AS-PATH.
Na resposta a consulta podemos observar o balanceamento do tráfego, pois o bloco /48 foi
dividido em dois prefixos /49 permitindo que metade do tráfego saia por um link e a outra metade
saia por outro link, e também a redundância das rotas, pois além dos prefixos /49 o prefixo /48
também está sendo anunciado pelos dois links.

297. Looking Glass
Juniper
juniper@R11> show route table inet6.0 aspath-regex .64513$
inet6.0: 59 destinations, 84 routes (59 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
2001:db8:300::/48 *[BGP/170] 01:44:51, localpref 100
AS path: 64511 64513 I
> to 2001:db8:100:1::1 via ge-0/0/0.2105
[BGP/170] 01:44:13, MED 0, localpref 100, from 2001:db8:21:ffff::252
AS path: 64512 64513 I
> to fe80::224:97ff:fec1:c8bd via ge-0/0/0.2101
2001:db8:300::/49 *[BGP/170] 01:44:13, MED 0, localpref 150, from 2001:db8:21:ffff::252
AS path: 64512 64513 I
> to fe80::224:97ff:fec1:c8bd via ge-0/0/0.2101
[BGP/170] 01:44:51, localpref 100
AS path: 64511 64513 I
> to 2001:db8:100:1::1 via ge-0/0/0.2105
2001:db8:300:8000::/49
*[BGP/170] 01:44:51, localpref 150
AS path: 64511 64513 I
> to 2001:db8:100:1::1 via ge-0/0/0.2105 298
Neste exemplo podemos observar, em um roteador Juniper, como os prefixo anunciado
pelo AS64513 foram aprendidos pelo AS64501. A expressão regular utilizada é similar a vista no
exemplo anterior utilizando roteadores Cisco.
Na resposta a consulta podemos observar o balanceamento do tráfego e também a
redundância das rotas, assim como no exemplo anterior, além de informações como: melhor rota,
indicado pelo asterisco; caminho até o destino (AS path); próximo salto; e interface de saída do
pacote.

298. 299

299. Planejamento
Módulo 10 300
Após conhecermos um pouco sobre o funcionamento e os novos recursos do protocolo
IPv6, discutiremos neste módulo alguns conceitos importantes que precisam ser estudados na
hora de implantar IPv6 nas grandes redes de computadores. Devemos compreender todos os
aspectos que envolvem a implantação do IPv6 principalmente em redes corporativas, como
análise de custos, troca de material e treinamento.

300. Planejamento
●
A decisão pela adoção do protocolo IPv6 gera muitas questões
●
IPv6 é realmente necessário?
●
Quando o IPv6 será necessário?
●
Há alternativas viáveis ao IPv6?
●
A transição deve ser feita de uma única vez ou gradualmente?
●
Como tornar as aplicações e serviços compatíveis com o novo
protocolo?
●
Como tirar vantagem das novas funcionalidades do IPv6?
●
Com quais aspectos devem ser avaliados além da segurança?
●
Como se planejar para essa transição?
●
Qual será o custo da implantação?
301
Conceitos Importantes:
– A troca de protocolo tem um caráter estrutural;
– Esta mudança não ocorrerá apenas porque o protocolo IPv6 apresenta melhorias em
relação ao seu antecessor;
– A implantação do IPv6 é necessária e inevitável;
– O esgotamento dos endereços IPv4 não fará a Internet acabar, nem mesmo que ela
deixe de funcionar;
– Mas deve haver uma diminuição na taxa de crescimento da rede e dificuldades no
desenvolvimento de novas aplicações;
– Todos esses problemas podem ser evitados com a adoção do IPv6 antes do término
do IPv4;
– A implantação do IPv6 não será algo rápido;
– Não haverá uma “data da virada” para a troca de protocolo;
– A migração do IPv4 para IPv6 acontecerá de forma gradual, com o IPv4 ainda em
funcionamento;
– É importante que as redes estejam preparadas para o novo protocolo desde já. Quanto
mais cedo a questão for entendida, e a implantação planejada, menores serão os
gastos no processo.

301. Primeiro Passo: Treinamento
●
É importante que técnicos e administradores de redes busquem
adquirir conhecimento sobre a nova tecnologia;
Cursos;
Livros;
Sítios Internet;
Documentos técnicos;
Fóruns;
Eventos.
●
Este primeiro passo será essencial para a elaboração das
próximas fases.
302
O RIPE NCC disponibiliza alguns vídeos sobre “cases IPv6” que podem servir como
fonte de conhecimento muito interessante. Esses vídeos estão no canal ripencc do youtube:
www.youtube.com/ripencc, e alguns têm legendas em português:
– Randy Bush (Internet Initiative Japan Inc.) - http://www.youtube.com/watch?v=Qh3i6lDqWBM
– Lorenzo Colitti (Google) - http://www.youtube.com/watch?v=vFwStbTpr6E
– Marco Hogewoning (Dutch ISP XS4ALL) - http://www.youtube.com/watch?v=f3WcWBIQ11A
– Andy Davidson (NetSumo ISP Consultancy) - http://www.youtube.com/watch?v=QCcigLJJbvU
– David Freedman (Claranet) - http://www.youtube.com/watch?v=HQtbz1ahRxE

302. O impacto do IPv6
●
Como o IPv6 pode afetar os negócios:
Novas aplicações;
Novas oportunidades;
Novos serviços.
●
Como obter conexão;
●
Que tipo de conexão oferecer aos clientes;
IPv6 nativo;
Túneis.
●
Quais serviços internos serão migrados inicialmente;
●
Entender esses aspectos é essencial para otimizar o retorno dos
investimentos. 303

303. O impacto do IPv6
●
Minimizar os custos da implantação.
●
Custo Relativo em um ISP*:
●
Com equipamentos (15%)
●
Roteadores - Médio;
●
Firewalls - Médio.
●
Com softwares (15%)
●
Softwares de gerenciamento e monitoramento de redes - Alto;
●
SOs - Médio.
●
Mão-de-obra (70%)
●
Pesquisa e desenvolvimento - Baixo;
●
Treinamento - Alto;
●
Implementação - Alto;
●
Manutenção – Médio/Alto;
●
Problemas de interoperabilidade - Médio/Alto.
304
*Fonte: U.S. DEPARTMENT OF COMMERCE

304. Exercício
Engenheiros x Gerentes
Gerentes/Gestores/Diretores
X
Técnicos/Engenheiros
●
Você pode convencer os gestores de sua empresa?
●
Vamos trabalhar em grupos...
●
10 min – preparação
●
10 min – apresentação e discussão 305

305. Exercício
Engenheiros x Gerentes
●
Gerentes:
●
Não querem investir agora em IPv6
●
Técnicos:
●
Querem convencer os gerentes a agir agora
●
Pontos para pensar:
●
Capacidade do hardware
●
Prioridades de negócio
●
Conhecimento existente / Treinamento
●
Clientes
●
Legislação
●
Custo
●
Timing
306
●
Troca de Tráfego
Este exercício foi aplicado no treinamento IPv6 oferecido pelo RIPE a provedores
europeus. Algumas respostas apresentadas foram:
Técnicos:
– Um cliente pediu!
– Dispositivos móveis
– Nosso equipamento já suporta
– Se fizermos agora, podemos investir gradualmente
– Obter a alocação agora é um investimento, muito espaço, nenhum custo
– Há várias oportunidades de treinamento
– V6 é a única opção para crescermos
– V6 é fácil, não são necessários muitos recursos
– Compare o preço de fazer agora, com o de deixar pra depois
Gerentes:
– Vai custar muito, vamos precisar de 20% a mais no orçamento
– Não teremos clientes para isso
– Antes precisamos auditar o equipamento
– Precisamos de um plano, em fases
– Os equipamentos podem ter v6 mas não tem paridade nas funcionalidades
– Temos equipamentos e softwares obsoletos
– Empresas que se preocupam com segurança não querem v6 agora, porque hardware e
software não estão maduros
– Por que temos que mudar?
– Como você pode garantir que o v4 vai acabar mesmo?

306. Cenário: Fazer nada!
●
Nenhum problema nos próximos anos
●
Com o passar do tempo, algumas pessoas não poderão fazer uso
de seus serviços
●
Nenhum custo extra
●
Até batermos no muro!
●
Custos altos para uma implantação rápida
●
Tempos de planejamento curtos, implicam em mais erros...
307

307. Cenário: Fazer tudo agora!
●
Talvez o hardware tenha de ser trocado
●
Investimento alto em tempo e outros recursos
●
Sem retorno imediato
●
Altos custos para uma implantação rápida
●
Planejamento rápido significa mais possibilidade de erros...
308

308. Cenário: Comece agora,
faça em etapas
●
Defina metas e prazos a serem cumpridos.
●
Identifique quais áreas e serviços serão afetados.
●
Procedimento de compra
●
Paridade de funcionalidades
●
Verifique seu hardware e software
●
Aplicações ou sistemas que não serão atualizados;
●
Serviços críticos.
●
Faça testes
●
Um serviço de cada vez:
●
Face primeiro
●
Core
●
Clientes
●
Prepare-se para desligar o IPv4 309

309. Face primeiro
●
Desenvolva um plano de endereçamento
●
Obtenha os endereços
●
Anuncie-os
●
Web
●
DNS autoritativo
●
Servidores de email
●
etc.
310

310. Obtendo um prefixo IPv6
●
Todos os RIRs já distribuem endereços IPv6 em suas regiões.
●
Preencha o formulário em:
●
http://registro.br/info/pedido-form.txt
●
Enviar por email: numeracao-pedido@registro.br
●
Receberá um ticket, ou uma mensagem indicando erros de
preenchimento
●
Quem tem IPv4 certamente justifica IPv6
●
Gratuito, por hora
●
2 semanas entre análise e aprovação
●
Dúvidas: numeracao@registro.br
311

311. Nãos
●
Não separe as funcionalidades v6 do v4
●
Não faça tudo de uma vez
●
Não indique um “guru IPv6” para sua organização
●
Você tem um especialista v4?
●
Não veja o IPv6 como um produto
●
O produto é a Internet, ou o acesso/conteúdos Internet.
312

312. Considerações
●
O IPv4 não é mais igual a Internet
●
Evitar o problema não fará ele desaparecer
●
Quanto você está disposto a gastar agora, para economizar dinheiro
depois?
●
Somente o IPv6 permitirá o crescimento contínuo da rede
Comece agora!
313

313. BIBLIOGRAFIA
●Migrating to IPv6 : A Practical Guide to Implementing IPv6 in Mobile and Fixed Networks .
Autor: Marc Blanchet.
●6 Net: An IPv6 Deployment Guide.
Autor: Martin Dunmore.
●IPv6 Essentials.
Autor: Silvia Hagem.
●Global IPv6 Strategies.
Autores: Patric Grossetete; Ciprian popovicius; Fred Wetting.
●Planning and Accomplishing the IPv6 Integration: Lessons Learned from a Global Construction
and Project-Management Company .
Autor: Cisco Public Information.
●Technical and Economic Assessment of Internet Protocol Version 6.
Autor: U.S. DEPARTMENT OF COMMERCE.
●Introducción a IPv6.
Autor: Roque Gagliano.
●Planificando IPv6.
Autor: Roque Gagliano.
●Deliverable D 6.2.4: Final report on IPv6 management tools, developments and tests.
Autor: 6 Net.
●IPv6 Security: Are You Ready? You Better Be!
Autor: Joe Klein.
●IPv6 and IPv4 Threat Comparison and Best- Practice Evaluation (v1.0)
Autores: Sean Convery; Darrin Miller.
●BGP Routing Table Analysis Reports - http://bgp.potaroo.net/
Autores: Tony Bates; Philip Smith; Geoff Huston.
●Measuring IPv6 Deployment
Autores: Geoff Huston; George Michaelson.
●IPv6 at Google.
Autores: Angus Lees; Steinar H. Gunderson.
●Resumo do Barômetro Cisco Banda Larga Brasil 2005-2010
Autores: Mauro Peres; João Paulo Bruder.
● Tracking the IPv6 Migration. Global Insights From the Largest Study to Date on IPv6 Traffic on
the Internet.
Autor: Craig Labovitz.
●ICE: Uma solução geral para a travessia de NAT
Autor: José Henrique de Oliveira Varanda

314. BIBLIOGRAFIA
• TIC Domicílios e Usuários Total Brasil - http://cetic.br/usuarios/tic/2009-total-brasil/index.htm
Autor: CETIC.br.
• IPv6.br - http://ipv6.br
Autor: CEPTRO.br.
• IPv6 Deployment and Support - http://www.6deploy.org
Autor: 6Deploy.
• World Internet Usage Statistics News and World Population Stats -
http://www.internetworldstats.com/stats.htm
Autor: Internet World Stats.
• Barômetro – BRASIL - http://www.cisco.com/web/BR/barometro/barometro.html
Autor: Cisco Systems.
• The ISC Domain Survey - https://www.isc.org/solutions/survey
Autor: Internet Systems Consortium.
• Number Resource Organization – Statistics - http://www.nro.net/statistics
Autor: Number Resource Organization (NRO).
• Routing TCP/IP
Autor: Jeff Doyle,Jennifer DeHaven Carroll
• O Protocolo BGP4 - Parte 3 (Final) - http://www.rnp.br/newsgen/9907/pgbp4p3.html
Autor: RNP – Rede Nacional de Ensino e Pesquisa
