Cooperação e Codificação de Rede Aplicadas as RSSF Industriais

1. O documento discute o uso de codificação de rede com cooperação em redes de sensores sem fio industriais. Apresenta conceitos sobre redes de sensores sem fio e redes industriais e como a codificação de rede pode aumentar a confiabilidade dessas redes. 2. O documento também discute desafios específicos de redes sem fio em ambientes industriais, como interferência, e a importância de caracterizar ruídos industriais para o desenvolvimento de protocolos para essas redes. 3. A codificação de rede com cooper

Incorporar apresentação

Transferir como PDF, PPTX
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação e Codificação de Rede Aplicadas as RSSF Industriais Odilson T. Valle odilson@ifsc.edu.br Universiade Federeal de Santa Catarina IFSC – UFSC RSSF industriais com Codificação 1 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Sumário 1 Introdução 2 Redes de Sensores Sem Fio Conceitos IEEE 802.15.4 3 Redes Industriais Especificidades das redes industriais Redes industriais sem fio 4 Codificação de Rede com Cooperação Cooperação Codificação de Rede IFSC – UFSC RSSF industriais com Codificação 2 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação O Futuro Futuro da Internet (fixa e móvel) Redes Futuras IWSN Serviços Cientes do Contexto Domínio das Redes de Sensores Sem Fio VANETs IFSC – UFSC BWSN BAN RSSF industriais com Codificação 3 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Áreas Envolvidas Nesta Apresentação IFSC – UFSC RSSF industriais com Codificação 4 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Formação da Rede Fonte: Loureiro 2003 IFSC – UFSC RSSF industriais com Codificação 5 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos IFSC – UFSC RSSF industriais com Codificação 6 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos Nodos não são confiáveis, podem “morrer” por exaustão de energia Sensores não são exatos: medidas das grandezas não são precisas Domínio das Redes de Sensores Sem Fio Comunicação sem fio não é confiável (?) A rede DEVE ser confiável! Como? IFSC – UFSC RSSF industriais com Codificação 6 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos Nodos não são confiáveis, podem “morrer” por exaustão de energia Sensores não são exatos: medidas das grandezas não são precisas Domínio das Redes de Sensores Sem Fio Comunicação sem fio não é confiável (?) A rede DEVE ser confiável! Como? Rede Autônoma com alto grau de cooperação na execução de tarefas: auto-configuração, auto-cura, fusão de dados . . . IFSC – UFSC RSSF industriais com Codificação 6 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Aumentando a confiabilidade Técnicas tradicionais para aumentar a confiabilidade na troca de pacotes, seja em redes cabeadas seja em redes sem fio: CRC – Cyclic Redundancy Check – Descarta pacotes com indícios de erro FEC – Forward Error Correction – Envia bits redundantes para recuperar até certo nível de erros nos pacotes ARQ – Automatic Repeat reQuest – Reencaminha pacotes não ou incorretamente recebidos As técnicas podem ser complementares, dependendo do grau de confiabilidade exigido pela aplicação IFSC – UFSC RSSF industriais com Codificação 7 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo IFSC – UFSC RSSF industriais com Codificação 8 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação IFSC – UFSC RSSF industriais com Codificação 8 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação Protocolos de comunicação IFSC – UFSC RSSF industriais com Codificação 8 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação Protocolos de comunicação Cuidado com consumo energético Roteamento: múltiplos saltos ⇒ sink Confiabilidade (?) IFSC – UFSC RSSF industriais com Codificação 8 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 IEEE 802.15.4 Padrão IEEE 802.15.4 Camada física e de controle de acesso ao meio para redes sem fio pessoais com baixas taxas de transmissão (LR-WPANs) IFSC – UFSC RSSF industriais com Codificação 9 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 IEEE 802.15.4 Padrão IEEE 802.15.4 Camada física e de controle de acesso ao meio para redes sem fio pessoais com baixas taxas de transmissão (LR-WPANs) Camada Física: Frequências(MHz)/canais: 868/0, 915/1-10, 2450/11-26 Taxa de transferência: 20, 40, 100 e 250 kbps IEEE 802.15.4 IEEE 802.11 Fonte: Bertocco2008 IFSC – UFSC RSSF industriais com Codificação 9 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 MAC IEEE 802.15.4 Sem Beacon : CSMA-CA (Carrier Sense Multiple Access with Collision Avoidance) Com Beacon: Beacon Beacon CAP CFP GTS GTS Inativo 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SD = aBaseSuperframeDuration x 2 SO Símbolos Ativo BI = aBaseSuperframeDuration x 2 BO Símbolos 0 ≤ SO ≤ BO ≤ 14 15, 36ms ≤ SuperframeDuration ≤ 4, 2min IFSC – UFSC RSSF industriais com Codificação 10 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Exemplos de Superquadros BO SO BI (ms) SD (ms) Compartimento (ms) (bytes) 0 0 15,36 15,36 0,96 30 1 0 30,72 15,36 0,96 30 8 8 3932,16 3932,16 245,76 7680 14 0 251658,24 15,36 0,96 30 14 14 251658,24 251658,24 15728,64 491520 IFSC – UFSC RSSF industriais com Codificação 11 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) IFSC – UFSC RSSF industriais com Codificação 12 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade IFSC – UFSC RSSF industriais com Codificação 12 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) IFSC – UFSC RSSF industriais com Codificação 12 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) Redes Fieldbus HART ISA ... IFSC – UFSC RSSF industriais com Codificação 12 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) Redes Fieldbus HART ISA ... Redes Sem Fio? IFSC – UFSC RSSF industriais com Codificação 12 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Sem Fio na Industria Transição Coexistência de redes cabeadas e sem fio por vários anos Problemas do meio sem fio Desvanecimento Propagação por vários caminhos Sombreamento Segurança: captura de pacotes e/ou inserção de pacotes maliciosos Interferência, com mais intensidade na Industria: Soldas Motores elétricos Inversores de Frequência Outras redes sem fio . . . IFSC – UFSC RSSF industriais com Codificação 13 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Caracterização do ruído na industria Para facilitar o desenvolvimento de novos protocolos faz-se uso de simuladores e/ou ensaios em laboratórios. Para antever o comportamento dos mesmo na industria deve-se ter um modelo realista dos ruídos lá presentes. IFSC – UFSC RSSF industriais com Codificação 14 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Caracterização do ruído na industria Para facilitar o desenvolvimento de novos protocolos faz-se uso de simuladores e/ou ensaios em laboratórios. Para antever o comportamento dos mesmo na industria deve-se ter um modelo realista dos ruídos lá presentes. Em rajadas Modelo Gilbert–Elliott BER (CRC/FEC), PER (ARQ) Altamente dependente da distância entre comunicantes IFSC – UFSC RSSF industriais com Codificação 14 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade IFSC – UFSC RSSF industriais com Codificação 15 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade Permanece Cuidado com consumo energético Alta densidade/empregabilidade ⇒ nodos ainda são baratos quando comparados com tecnologia tradicional IFSC – UFSC RSSF industriais com Codificação 15 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade Permanece Cuidado com consumo energético Alta densidade/empregabilidade ⇒ nodos ainda são baratos quando comparados com tecnologia tradicional RSSF Industriais WirelessHART ISA 100.11a IEEE 802.15.4/ZigBee – IEEE802.15.4e ... IFSC – UFSC RSSF industriais com Codificação 15 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Classes de Uso - ISA Classe 0 1 Controle 2 3 4 Monitoramento 5 Aplicação Ações emergenciais Circuito fechado para controle regulamentar Circuito fechado para controle de supervisão Controle em malha aberta Alerta Registro e downloading/uploading IFSC – UFSC Descrição (sempre crítica) (muitas vezes crítica) (geralmente não crítica) (humano na malha) Consequências operacionais de curto prazo (por exemplo, a manutenção baseada em eventos) Sem consequências operacionais imediatas (por exemplo, coleta de história, sequência de eventos, manutenção preventiva) RSSF industriais com Codificação 6 Importância da atualidade da mensagem <—————– Redes Sem Fio ————–> Categoria Segurança 16 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Cooperação em RSSF As redes cooperativas, que visam a utilização dos dispositivos ativos na rede como retransmissores obtendo desta forma diversidade semelhante à encontrada em dispositivos MIMO, são capazes de propiciar transmissões mais confiáveis, com redução dos efeitos de canal e melhoria em termos taxa de erro e throughput IFSC – UFSC RSSF industriais com Codificação 17 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade Temporal Cada caminho em diferentes instantes de tempo tem diferente comportamento Retransmissão de mensagens em tempos distintos Diversidade Espacial Cada caminho percorrido por uma onda sofre diferentes atenuações MIMO em RSSF é caro Múltiplos nodos fazem o papel de MIMO IFSC – UFSC RSSF industriais com Codificação 18 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade Temporal Cada caminho em diferentes instantes de tempo tem diferente comportamento Retransmissão de mensagens em tempos distintos Diversidade Espacial Cada caminho percorrido por uma onda sofre diferentes atenuações MIMO em RSSF é caro Múltiplos nodos fazem o papel de MIMO IFSC – UFSC RSSF industriais com Codificação 18 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) IFSC – UFSC RSSF industriais com Codificação 19 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal IFSC – UFSC RSSF industriais com Codificação 19 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal Diversidade por Multipercurso – Em uma rede sem fio de múltiplos saltos, um determinado par emissor-receptor pode ser conectado por meio de múltiplos percursos na rede. As propriedades desses percursos variam de diversas maneiras, tais como: comprimento do salto, largura de banda, atraso total, atraso na fila etc IFSC – UFSC RSSF industriais com Codificação 19 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal Diversidade por Multipercurso – Em uma rede sem fio de múltiplos saltos, um determinado par emissor-receptor pode ser conectado por meio de múltiplos percursos na rede. As propriedades desses percursos variam de diversas maneiras, tais como: comprimento do salto, largura de banda, atraso total, atraso na fila etc Técnicas podem explorar várias diversidades IFSC – UFSC RSSF industriais com Codificação 19 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? Nodos atuadores: sem problemas energéticos! IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? Nodos atuadores: sem problemas energéticos! Diversidade temporal? IFSC – UFSC RSSF industriais com Codificação 20 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede O que é Codificação de Rede Um novo paradigma para comunicação em rede Nas redes tradicionais os nós intermediários podem somente rotear ou replicar os pacotes recebidos Nas redes codificadas estes nós podem criar novos pacotes com a combinação algébrica dos pacotes recebidos Potencial para: Alcançar maiores taxas de transmissão Simplificar algoritmos de roteamento Otimizar as retransmissões IFSC – UFSC RSSF industriais com Codificação 21 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC Quatro intervalos de tempo IFSC – UFSC Três intervalos de tempo. RSSF industriais com Codificação 22 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens Por definição, todos os pacotes que trafegam pela rede são vetores de tamanho m sobre um corpo finito Fq (pi = [pi1 . . . pim ], pij ∈ Fq ). Cada nó fonte produz k pacotes originais (ordinários), definidos como x1 , . . . , xk . Os nós que fazem a codificação, constroem novos pacotes executando combinações lineares (sobre Fq ) dos pacotes recebidos. Um nó qualquer recebe um conjunto de pacotes:      y1 g11 . . . g1k x1  .   . .   .  = G(t) X (t) .. . = . .  .  Y = . . . . . yN gN1 ... gNk xk onde G(t) é chamada a matriz de transferência da rede para um determinado destino t e k é o numero de pacotes codificados recebidos. O destino recupera os pacotes originais X resolvendo o sistema linear IFSC – UFSC RSSF industriais com Codificação 23 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 IFSC – UFSC RSSF industriais com Codificação 24 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 Codificando mensagens: Escolha do coeficiente Multiplicar o coeficiente pela mensagem: toma-se de 8 em 8 bits (= corpo) da mensagem e multiplica-se (deslocamento de bits) pelo coeficiente Repete-se para todas a mensagens a codificar O resultado final é obtido pelo XOR de todas as mensagens Mensagem pronta para envio. Deve-se enviar os coeficientes em anexo IFSC – UFSC RSSF industriais com Codificação 24 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 Codificando mensagens: Escolha do coeficiente Multiplicar o coeficiente pela mensagem: toma-se de 8 em 8 bits (= corpo) da mensagem e multiplica-se (deslocamento de bits) pelo coeficiente Repete-se para todas a mensagens a codificar O resultado final é obtido pelo XOR de todas as mensagens Mensagem pronta para envio. Deve-se enviar os coeficientes em anexo Decodificando mensagens: Monta-se um sistema linear com todas as mensagens recebidas, codificadas ou não Resolução de sistema linear: extrai-se as incógnitas (mensagens) – deslocamento de bits. IFSC – UFSC RSSF industriais com Codificação 24 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão com Codificação de Rede Prós De uma mensagem codificada pode-se recuperar qualquer mensagem perdida (?) Menor ocupação do meio Diversidade temporal e espacial Um bom algoritmo pode aproveitar nodos em distâncias intermediárias como retransmissores, aumentando a probabilidade de sucesso IFSC – UFSC RSSF industriais com Codificação 25 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão com Codificação de Rede Prós De uma mensagem codificada pode-se recuperar qualquer mensagem perdida (?) Menor ocupação do meio Diversidade temporal e espacial Um bom algoritmo pode aproveitar nodos em distâncias intermediárias como retransmissores, aumentando a probabilidade de sucesso Contras Overhead na mensagem: ocupação do meio + energia Over hear : energia Over processing: custo IFSC – UFSC RSSF industriais com Codificação 25 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Perguntas? IFSC – UFSC RSSF industriais com Codificação 26 / 27
Introdução Redes de Sensores Sem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Muito Obrigado! IFSC – UFSC RSSF industriais com Codificação 27 / 27

Mais conteúdo relacionado

PPTX
Redes sem fios power point
porAndré bogas

PDF
Comunicações Wireless em ambientes industriais
porInês Rebelo de Sousa

PDF
Tcc apresentacao redes wi-fi
porKelve Aragão

PPTX
Wireless
porbolinhas69

PDF
Cabeamento extruturado infra extrutura de redes
porChristopher Moreira

PDF
Semfio
porredesinforma

DOCX
Wireless
porsimoesflavio

PDF
Aula04 - cabeamento estruturado - parte 01
porCarlos Veiga

Redes sem fios power point
porAndré bogas

Comunicações Wireless em ambientes industriais
porInês Rebelo de Sousa

Tcc apresentacao redes wi-fi
porKelve Aragão

Wireless
porbolinhas69

Cabeamento extruturado infra extrutura de redes
porChristopher Moreira

Semfio
porredesinforma

Wireless
porsimoesflavio

Aula04 - cabeamento estruturado - parte 01
porCarlos Veiga


Mais procurados

PDF
Aula05 - cabeamento estruturado - parte 02
porCarlos Veiga

PDF
Trabalho: Rede sem fio.
porVerônica Veiga

PPTX
Ciclo de Palestras da JFRJ - Redes sem fio
porIasmin Cristina Oliveira da Silva

PDF
Cabeamento e conectores 3-unid
porIggor Lincolln

ODP
Wi Fi
porAnne Ingrid

PPTX
Projeto cabeamento
porPatricia Freitas Campos de Vasconcelos

PPTX
Industrial ethernet e zigbee
porAndré De Padua Da Conceição Nascimento

PDF
Cabeamento estruturado
porCesar Augusto

PPT
Senai recife
porCarlos Melo

PDF
Explorando vulnerabilidades em redes sem fio
porguest6d639fc

DOCX
Tcvb2 marco gomes_wireless
porMarco Gomes

Aula05 - cabeamento estruturado - parte 02
porCarlos Veiga

Trabalho: Rede sem fio.
porVerônica Veiga

Ciclo de Palestras da JFRJ - Redes sem fio
porIasmin Cristina Oliveira da Silva

Cabeamento e conectores 3-unid
porIggor Lincolln

Wi Fi
porAnne Ingrid

Projeto cabeamento
porPatricia Freitas Campos de Vasconcelos

Industrial ethernet e zigbee
porAndré De Padua Da Conceição Nascimento

Cabeamento estruturado
porCesar Augusto

Senai recife
porCarlos Melo

Explorando vulnerabilidades em redes sem fio
porguest6d639fc

Tcvb2 marco gomes_wireless
porMarco Gomes


Semelhante a Cooperação e Codificação de Rede Aplicadas as RSSF Industriais

PDF
Csma ca
porredesinforma

PDF
Redes de Sensores sem Fio
porPaula P.

PDF
Performance Evaluation of an IEEE 802.11g Network in an Industrial Environment
porDalton Valadares

PPT
Trabalho final de ipd
porGiulliana Marialva

PPTX
Apostila-Tecnologia de Rede Sem Fio-100h-24-11-2024.pptx
porssuseraf1d1e

PPTX
Conecçao de rede
porJojo Cruz

PPT
Trabalho final de ipd
porGiulliana Marialva

PDF
BR - Fabric Connect Workshop LAB Slides v0 PTBR.pdf
porodairjose23

PDF
Redes de Sensores e Robôs: Um novo paradigma de Monitoramento e Atuação
porPET Computação

PDF
IFRN - Capitulo 6 Redes sem fio.pdf ESTUDO DA AULA
poragangster

PPTX
Sensores conectados em rede
porluiz felipe

PDF
REDES DE COMPUTADORES - SEMANA 3.pdf
porVagnerSimoesSantos

PDF
Comunicação em Sistemas de Controle
porCampos18

DOC
Redes Industriais
porJim Naturesa

PPT
Redes Wireless.ppt
porAgostinho9

PPT
Redes de comunicação
porGiulliana Marialva

PDF
Artigo 2009 - redes ethernet industrais visao geral
porInstituto Federal de Educação, Ciência e Tecnologia de São Paulo (IFSP)

PDF
Artigo 2009 - redes ethernet industrais visao geral-1
porAdinan de Avila Tomé

PDF
Wireless.pdf
porFlvioAlves59

PDF
Introdução a rede sem fio
porJairo Sousa

Csma ca
porredesinforma

Redes de Sensores sem Fio
porPaula P.

Performance Evaluation of an IEEE 802.11g Network in an Industrial Environment
porDalton Valadares

Trabalho final de ipd
porGiulliana Marialva

Apostila-Tecnologia de Rede Sem Fio-100h-24-11-2024.pptx
porssuseraf1d1e

Conecçao de rede
porJojo Cruz

Trabalho final de ipd
porGiulliana Marialva

BR - Fabric Connect Workshop LAB Slides v0 PTBR.pdf
porodairjose23

Redes de Sensores e Robôs: Um novo paradigma de Monitoramento e Atuação
porPET Computação

IFRN - Capitulo 6 Redes sem fio.pdf ESTUDO DA AULA
poragangster

Sensores conectados em rede
porluiz felipe

REDES DE COMPUTADORES - SEMANA 3.pdf
porVagnerSimoesSantos

Comunicação em Sistemas de Controle
porCampos18

Redes Industriais
porJim Naturesa

Redes Wireless.ppt
porAgostinho9

Redes de comunicação
porGiulliana Marialva

Artigo 2009 - redes ethernet industrais visao geral
porInstituto Federal de Educação, Ciência e Tecnologia de São Paulo (IFSP)

Artigo 2009 - redes ethernet industrais visao geral-1
porAdinan de Avila Tomé

Wireless.pdf
porFlvioAlves59

Introdução a rede sem fio
porJairo Sousa


Mais de PET Computação

PDF
Refactoring like a boss
porPET Computação

PDF
Linux em tempo real
porPET Computação

PDF
MapReduce: teoria e prática
porPET Computação

PPT
Processamento e visualização tridimensional de imagens de Satelite e Radar
porPET Computação

PDF
Software Evolution: From Legacy Systems, Service Oriented Architecture to Clo...
porPET Computação

PDF
Planejamento automático
porPET Computação

PDF
Testes de escalabilidade usando cloud
porPET Computação

PDF
Bancos de dados nas nuvens: uma visão geral
porPET Computação

PDF
Uma reflexão sobre os 28 anos de pesquisa no laboratório de integração de sof...
porPET Computação

PDF
Cloud computing: evolution or redefinition
porPET Computação

PDF
Rastreamento de objetos utilizando ar drone
porPET Computação

PPT
Processamento e visualização tridimensional de imagens de satelite e radar
porPET Computação

PDF
Evoluindo dot project em alinhamento ao pmbok
porPET Computação

PDF
Ensinar com jogos
porPET Computação

PDF
Apresentação geral do gqs - Usabilidade na convergência digital - Customizaç...
porPET Computação

PDF
Latex
porPET Computação

PDF
Ferramenta git
porPET Computação

PDF
Com a cabeça nas nuvens: montando ambientes para aplicações elásticas
porPET Computação

PDF
Redes de sensores sem fio autonômicas: abordagens, aplicações e desafios
porPET Computação

PDF
Teste combinatório de software
porPET Computação

Refactoring like a boss
porPET Computação

Linux em tempo real
porPET Computação

MapReduce: teoria e prática
porPET Computação

Processamento e visualização tridimensional de imagens de Satelite e Radar
porPET Computação

Software Evolution: From Legacy Systems, Service Oriented Architecture to Clo...
porPET Computação

Planejamento automático
porPET Computação

Testes de escalabilidade usando cloud
porPET Computação

Bancos de dados nas nuvens: uma visão geral
porPET Computação

Uma reflexão sobre os 28 anos de pesquisa no laboratório de integração de sof...
porPET Computação

Cloud computing: evolution or redefinition
porPET Computação

Rastreamento de objetos utilizando ar drone
porPET Computação

Processamento e visualização tridimensional de imagens de satelite e radar
porPET Computação

Evoluindo dot project em alinhamento ao pmbok
porPET Computação

Ensinar com jogos
porPET Computação

Apresentação geral do gqs - Usabilidade na convergência digital - Customizaç...
porPET Computação

Latex
porPET Computação

Ferramenta git
porPET Computação

Com a cabeça nas nuvens: montando ambientes para aplicações elásticas
porPET Computação

Redes de sensores sem fio autonômicas: abordagens, aplicações e desafios
porPET Computação

Teste combinatório de software
porPET Computação


Último

PPT
Potenciação e Radiciação - 9º Ano (16 slides).ppt
pormateusmagnoapp

PPTX
FÍSICA aula 1 os ramos da fisica Ciência e tecnologia
porCharlesDarwin25

PDF
Caderno-1°-ano-3-trimestre-AVA-Linguagens.docx.pdf atividades diversas.
porprofecellnazario

PDF
Propostas de redações 1º Bimestre 2026 (3).pdf
porRosangelaTeixeira16

PDF
exame nacional de História para preparação do 12º ano
pormfvnunes

PPTX
CULTURA MIDIATICA NA SALA DE AULA NO BRA
porItaymissonValadao1

PPTX
Teoria dos Conjuntos diagramas e programação
porPabloFirmino2

PPTX
Novidades ENEM 2026 - 2º EM.pptx O que você precisa saber sobre a correção da...
porMariaAparecidaOlivei97

PDF
Aula 01. Eletricidade básica (corrente elétrica)
poralexjuniorcruz240

PDF
Biblioteconomia - Indexação e Resumos em Unidades de Informação
porGoogle

PPTX
Equações de 1º grau e proporcionalidade.
porJoaoLucasDeCastroBra

PDF
1 -AULA HISTOLOGIA humana específica .pdf
pordraleticiaegernutri

PPT
Proteínas_bioquímica_celular_aminoacidos_proteinas
porBiologia na Prática

DOCX
Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

DOCX
quando as raízes curam a alma, restaurando a alma.docx
porJucyBordados

PPTX
Slides Lição 8, CPAD, O Deus Espírito Santo, 1Tr26.pptx
porAssembleia de Deus

PPTX
LINGUAGEM, LINGUA E FALA. LÍNGUA PORTUGUESA PARA ENSINO FUNDAMENTAL
porexpoentecoordenacao

PPTX
CICLOS BIOGEOQUÍMICOS - CN PARA ENEM 2026
porPrefeitura Municipal

PDF
ORGANIZADOR CURRICULAR - 2026 - Formação Geral Básica - ENSINO MÉDIO.pdf
porssuser7076a8

PPTX
Texto dramatico características - segundo ciclo
porPatrciaGomes752833

Potenciação e Radiciação - 9º Ano (16 slides).ppt
pormateusmagnoapp

FÍSICA aula 1 os ramos da fisica Ciência e tecnologia
porCharlesDarwin25

Caderno-1°-ano-3-trimestre-AVA-Linguagens.docx.pdf atividades diversas.
porprofecellnazario

Propostas de redações 1º Bimestre 2026 (3).pdf
porRosangelaTeixeira16

exame nacional de História para preparação do 12º ano
pormfvnunes

CULTURA MIDIATICA NA SALA DE AULA NO BRA
porItaymissonValadao1

Teoria dos Conjuntos diagramas e programação
porPabloFirmino2

Novidades ENEM 2026 - 2º EM.pptx O que você precisa saber sobre a correção da...
porMariaAparecidaOlivei97

Aula 01. Eletricidade básica (corrente elétrica)
poralexjuniorcruz240

Biblioteconomia - Indexação e Resumos em Unidades de Informação
porGoogle

Equações de 1º grau e proporcionalidade.
porJoaoLucasDeCastroBra

1 -AULA HISTOLOGIA humana específica .pdf
pordraleticiaegernutri

Proteínas_bioquímica_celular_aminoacidos_proteinas
porBiologia na Prática

Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

quando as raízes curam a alma, restaurando a alma.docx
porJucyBordados

Slides Lição 8, CPAD, O Deus Espírito Santo, 1Tr26.pptx
porAssembleia de Deus

LINGUAGEM, LINGUA E FALA. LÍNGUA PORTUGUESA PARA ENSINO FUNDAMENTAL
porexpoentecoordenacao

CICLOS BIOGEOQUÍMICOS - CN PARA ENEM 2026
porPrefeitura Municipal

ORGANIZADOR CURRICULAR - 2026 - Formação Geral Básica - ENSINO MÉDIO.pdf
porssuser7076a8

Texto dramatico características - segundo ciclo
porPatrciaGomes752833


Cooperação e Codificação de Rede Aplicadas as RSSF Industriais

  • 1.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação e Codificação de Rede Aplicadas as RSSF Industriais Odilson T. Valle odilson@ifsc.edu.br Universiade Federeal de Santa Catarina IFSC – UFSC RSSF industriais com Codificação 1 / 27
  • 2.

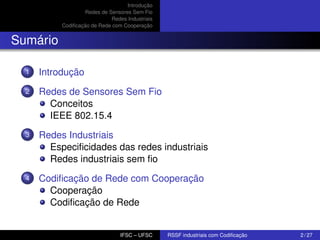

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Sumário 1 Introdução 2 Redes de Sensores Sem Fio Conceitos IEEE 802.15.4 3 Redes Industriais Especificidades das redes industriais Redes industriais sem fio 4 Codificação de Rede com Cooperação Cooperação Codificação de Rede IFSC – UFSC RSSF industriais com Codificação 2 / 27
  • 3.

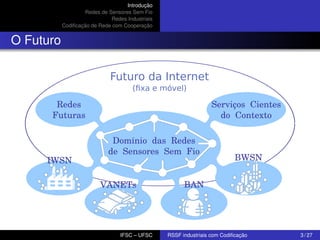

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação O Futuro Futuro da Internet (fixa e móvel) Redes Futuras IWSN Serviços Cientes do Contexto Domínio das Redes de Sensores Sem Fio VANETs IFSC – UFSC BWSN BAN RSSF industriais com Codificação 3 / 27
  • 4.

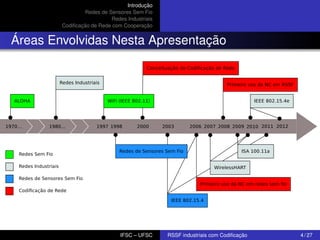

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Áreas Envolvidas Nesta Apresentação IFSC – UFSC RSSF industriais com Codificação 4 / 27
  • 5.

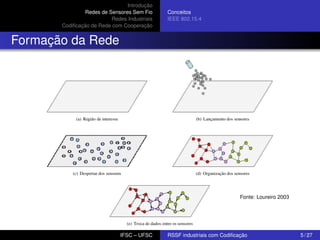

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Formação da Rede Fonte: Loureiro 2003 IFSC – UFSC RSSF industriais com Codificação 5 / 27
  • 6.

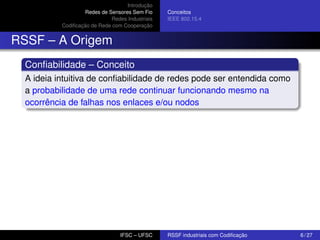

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos IFSC – UFSC RSSF industriais com Codificação 6 / 27

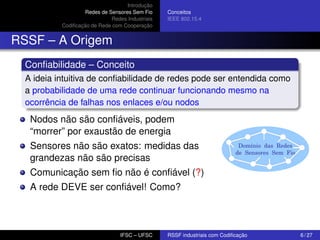

  • 7.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos Nodos não são confiáveis, podem “morrer” por exaustão de energia Sensores não são exatos: medidas das grandezas não são precisas Domínio das Redes de Sensores Sem Fio Comunicação sem fio não é confiável (?) A rede DEVE ser confiável! Como? IFSC – UFSC RSSF industriais com Codificação 6 / 27
  • 8.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 RSSF – A Origem Confiabilidade – Conceito A ideia intuitiva de confiabilidade de redes pode ser entendida como a probabilidade de uma rede continuar funcionando mesmo na ocorrência de falhas nos enlaces e/ou nodos Nodos não são confiáveis, podem “morrer” por exaustão de energia Sensores não são exatos: medidas das grandezas não são precisas Domínio das Redes de Sensores Sem Fio Comunicação sem fio não é confiável (?) A rede DEVE ser confiável! Como? Rede Autônoma com alto grau de cooperação na execução de tarefas: auto-configuração, auto-cura, fusão de dados . . . IFSC – UFSC RSSF industriais com Codificação 6 / 27
  • 9.

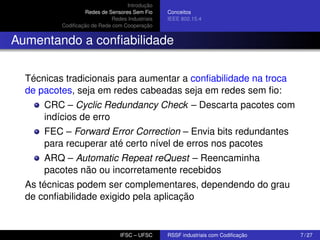

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Aumentando a confiabilidade Técnicas tradicionais para aumentar a confiabilidade na troca de pacotes, seja em redes cabeadas seja em redes sem fio: CRC – Cyclic Redundancy Check – Descarta pacotes com indícios de erro FEC – Forward Error Correction – Envia bits redundantes para recuperar até certo nível de erros nos pacotes ARQ – Automatic Repeat reQuest – Reencaminha pacotes não ou incorretamente recebidos As técnicas podem ser complementares, dependendo do grau de confiabilidade exigido pela aplicação IFSC – UFSC RSSF industriais com Codificação 7 / 27
  • 10.

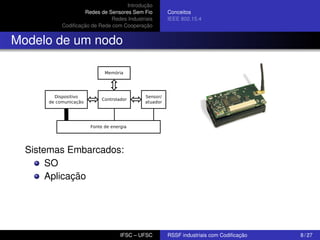

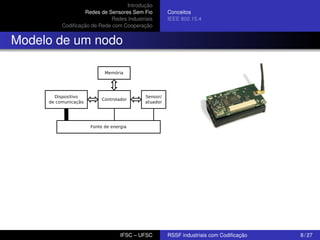

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo IFSC – UFSC RSSF industriais com Codificação 8 / 27
  • 11.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação IFSC – UFSC RSSF industriais com Codificação 8 / 27
  • 12.

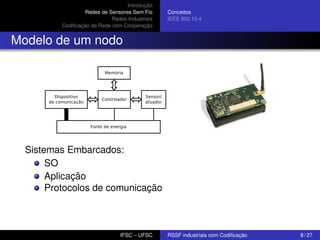

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação Protocolos de comunicação IFSC – UFSC RSSF industriais com Codificação 8 / 27
  • 13.

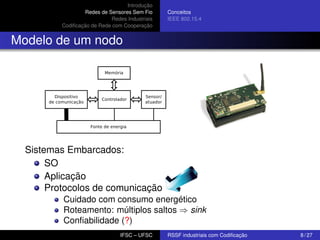

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Modelo de um nodo Sistemas Embarcados: SO Aplicação Protocolos de comunicação Cuidado com consumo energético Roteamento: múltiplos saltos ⇒ sink Confiabilidade (?) IFSC – UFSC RSSF industriais com Codificação 8 / 27
  • 14.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 IEEE 802.15.4 Padrão IEEE 802.15.4 Camada física e de controle de acesso ao meio para redes sem fio pessoais com baixas taxas de transmissão (LR-WPANs) IFSC – UFSC RSSF industriais com Codificação 9 / 27

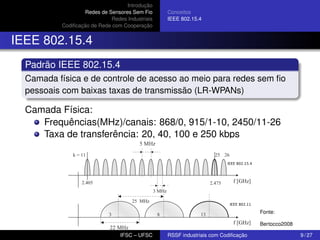

  • 15.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 IEEE 802.15.4 Padrão IEEE 802.15.4 Camada física e de controle de acesso ao meio para redes sem fio pessoais com baixas taxas de transmissão (LR-WPANs) Camada Física: Frequências(MHz)/canais: 868/0, 915/1-10, 2450/11-26 Taxa de transferência: 20, 40, 100 e 250 kbps IEEE 802.15.4 IEEE 802.11 Fonte: Bertocco2008 IFSC – UFSC RSSF industriais com Codificação 9 / 27

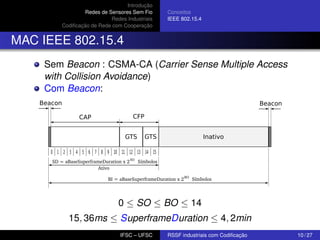

  • 16.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 MAC IEEE 802.15.4 Sem Beacon : CSMA-CA (Carrier Sense Multiple Access with Collision Avoidance) Com Beacon: Beacon Beacon CAP CFP GTS GTS Inativo 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SD = aBaseSuperframeDuration x 2 SO Símbolos Ativo BI = aBaseSuperframeDuration x 2 BO Símbolos 0 ≤ SO ≤ BO ≤ 14 15, 36ms ≤ SuperframeDuration ≤ 4, 2min IFSC – UFSC RSSF industriais com Codificação 10 / 27
  • 17.

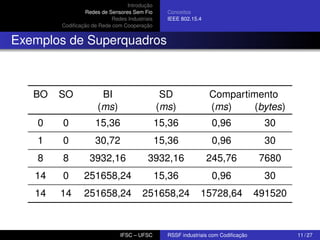

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Conceitos IEEE 802.15.4 Exemplos de Superquadros BO SO BI (ms) SD (ms) Compartimento (ms) (bytes) 0 0 15,36 15,36 0,96 30 1 0 30,72 15,36 0,96 30 8 8 3932,16 3932,16 245,76 7680 14 0 251658,24 15,36 0,96 30 14 14 251658,24 251658,24 15728,64 491520 IFSC – UFSC RSSF industriais com Codificação 11 / 27

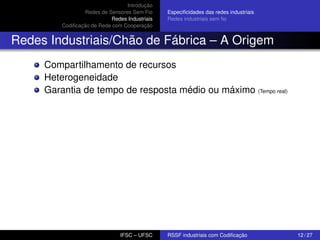

  • 18.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) IFSC – UFSC RSSF industriais com Codificação 12 / 27

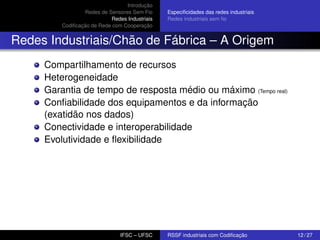

  • 19.

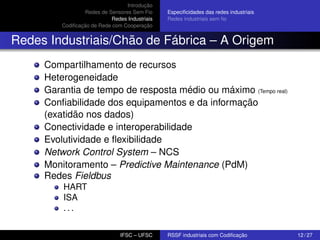

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade IFSC – UFSC RSSF industriais com Codificação 12 / 27
  • 20.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) IFSC – UFSC RSSF industriais com Codificação 12 / 27
  • 21.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) Redes Fieldbus HART ISA ... IFSC – UFSC RSSF industriais com Codificação 12 / 27

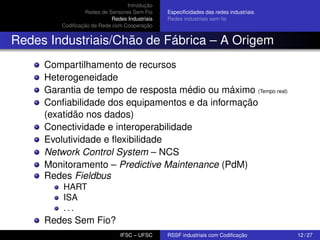

  • 22.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Industriais/Chão de Fábrica – A Origem Compartilhamento de recursos Heterogeneidade Garantia de tempo de resposta médio ou máximo (Tempo real) Confiabilidade dos equipamentos e da informação (exatidão nos dados) Conectividade e interoperabilidade Evolutividade e flexibilidade Network Control System – NCS Monitoramento – Predictive Maintenance (PdM) Redes Fieldbus HART ISA ... Redes Sem Fio? IFSC – UFSC RSSF industriais com Codificação 12 / 27
  • 23.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Redes Sem Fio na Industria Transição Coexistência de redes cabeadas e sem fio por vários anos Problemas do meio sem fio Desvanecimento Propagação por vários caminhos Sombreamento Segurança: captura de pacotes e/ou inserção de pacotes maliciosos Interferência, com mais intensidade na Industria: Soldas Motores elétricos Inversores de Frequência Outras redes sem fio . . . IFSC – UFSC RSSF industriais com Codificação 13 / 27

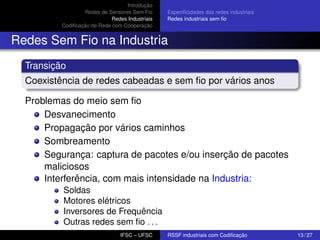

  • 24.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Caracterização do ruído na industria Para facilitar o desenvolvimento de novos protocolos faz-se uso de simuladores e/ou ensaios em laboratórios. Para antever o comportamento dos mesmo na industria deve-se ter um modelo realista dos ruídos lá presentes. IFSC – UFSC RSSF industriais com Codificação 14 / 27
  • 25.

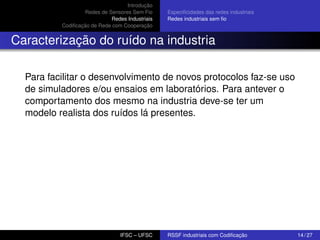

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Caracterização do ruído na industria Para facilitar o desenvolvimento de novos protocolos faz-se uso de simuladores e/ou ensaios em laboratórios. Para antever o comportamento dos mesmo na industria deve-se ter um modelo realista dos ruídos lá presentes. Em rajadas Modelo Gilbert–Elliott BER (CRC/FEC), PER (ARQ) Altamente dependente da distância entre comunicantes IFSC – UFSC RSSF industriais com Codificação 14 / 27

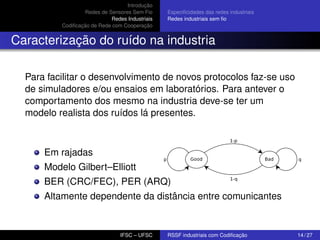

  • 26.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade IFSC – UFSC RSSF industriais com Codificação 15 / 27
  • 27.

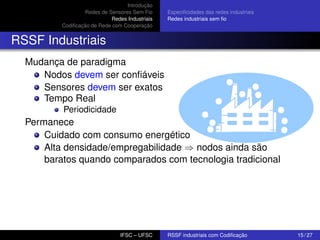

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade Permanece Cuidado com consumo energético Alta densidade/empregabilidade ⇒ nodos ainda são baratos quando comparados com tecnologia tradicional IFSC – UFSC RSSF industriais com Codificação 15 / 27
  • 28.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio RSSF Industriais Mudança de paradigma Nodos devem ser confiáveis Sensores devem ser exatos Tempo Real Periodicidade Permanece Cuidado com consumo energético Alta densidade/empregabilidade ⇒ nodos ainda são baratos quando comparados com tecnologia tradicional RSSF Industriais WirelessHART ISA 100.11a IEEE 802.15.4/ZigBee – IEEE802.15.4e ... IFSC – UFSC RSSF industriais com Codificação 15 / 27
  • 29.

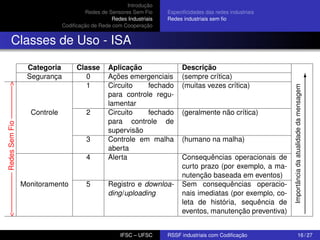

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Especificidades das redes industriais Redes industriais sem fio Classes de Uso - ISA Classe 0 1 Controle 2 3 4 Monitoramento 5 Aplicação Ações emergenciais Circuito fechado para controle regulamentar Circuito fechado para controle de supervisão Controle em malha aberta Alerta Registro e downloading/uploading IFSC – UFSC Descrição (sempre crítica) (muitas vezes crítica) (geralmente não crítica) (humano na malha) Consequências operacionais de curto prazo (por exemplo, a manutenção baseada em eventos) Sem consequências operacionais imediatas (por exemplo, coleta de história, sequência de eventos, manutenção preventiva) RSSF industriais com Codificação 6 Importância da atualidade da mensagem <—————– Redes Sem Fio ————–> Categoria Segurança 16 / 27
  • 30.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Cooperação em RSSF As redes cooperativas, que visam a utilização dos dispositivos ativos na rede como retransmissores obtendo desta forma diversidade semelhante à encontrada em dispositivos MIMO, são capazes de propiciar transmissões mais confiáveis, com redução dos efeitos de canal e melhoria em termos taxa de erro e throughput IFSC – UFSC RSSF industriais com Codificação 17 / 27
  • 31.

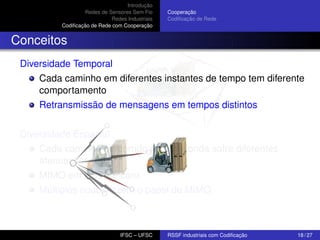

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade Temporal Cada caminho em diferentes instantes de tempo tem diferente comportamento Retransmissão de mensagens em tempos distintos Diversidade Espacial Cada caminho percorrido por uma onda sofre diferentes atenuações MIMO em RSSF é caro Múltiplos nodos fazem o papel de MIMO IFSC – UFSC RSSF industriais com Codificação 18 / 27
  • 32.

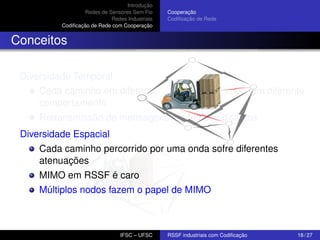

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade Temporal Cada caminho em diferentes instantes de tempo tem diferente comportamento Retransmissão de mensagens em tempos distintos Diversidade Espacial Cada caminho percorrido por uma onda sofre diferentes atenuações MIMO em RSSF é caro Múltiplos nodos fazem o papel de MIMO IFSC – UFSC RSSF industriais com Codificação 18 / 27
  • 33.

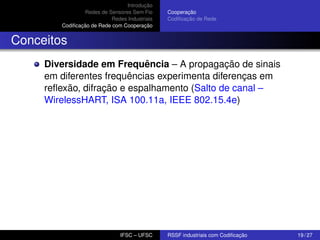

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) IFSC – UFSC RSSF industriais com Codificação 19 / 27

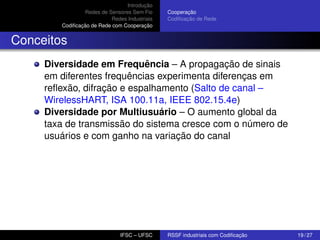

  • 34.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal IFSC – UFSC RSSF industriais com Codificação 19 / 27

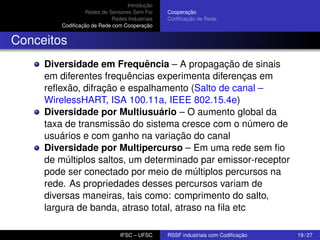

  • 35.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal Diversidade por Multipercurso – Em uma rede sem fio de múltiplos saltos, um determinado par emissor-receptor pode ser conectado por meio de múltiplos percursos na rede. As propriedades desses percursos variam de diversas maneiras, tais como: comprimento do salto, largura de banda, atraso total, atraso na fila etc IFSC – UFSC RSSF industriais com Codificação 19 / 27
  • 36.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Conceitos Diversidade em Frequência – A propagação de sinais em diferentes frequências experimenta diferenças em reflexão, difração e espalhamento (Salto de canal – WirelessHART, ISA 100.11a, IEEE 802.15.4e) Diversidade por Multiusuário – O aumento global da taxa de transmissão do sistema cresce com o número de usuários e com ganho na variação do canal Diversidade por Multipercurso – Em uma rede sem fio de múltiplos saltos, um determinado par emissor-receptor pode ser conectado por meio de múltiplos percursos na rede. As propriedades desses percursos variam de diversas maneiras, tais como: comprimento do salto, largura de banda, atraso total, atraso na fila etc Técnicas podem explorar várias diversidades IFSC – UFSC RSSF industriais com Codificação 19 / 27
  • 37.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial IFSC – UFSC RSSF industriais com Codificação 20 / 27
  • 38.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos IFSC – UFSC RSSF industriais com Codificação 20 / 27

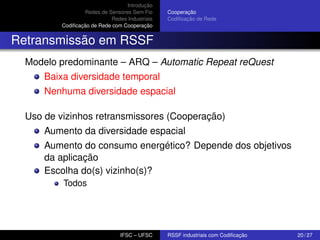

  • 39.

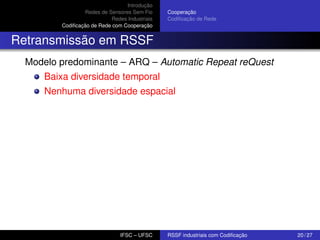

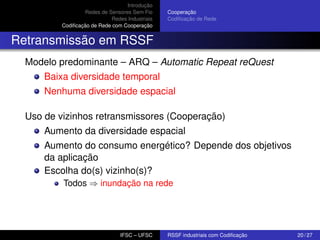

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede IFSC – UFSC RSSF industriais com Codificação 20 / 27
  • 40.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns IFSC – UFSC RSSF industriais com Codificação 20 / 27
  • 41.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? IFSC – UFSC RSSF industriais com Codificação 20 / 27

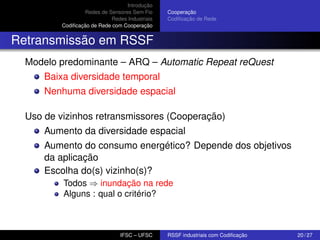

  • 42.

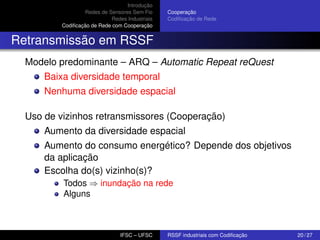

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? Nodos atuadores: sem problemas energéticos! IFSC – UFSC RSSF industriais com Codificação 20 / 27
  • 43.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão em RSSF Modelo predominante – ARQ – Automatic Repeat reQuest Baixa diversidade temporal Nenhuma diversidade espacial Uso de vizinhos retransmissores (Cooperação) Aumento da diversidade espacial Aumento do consumo energético? Depende dos objetivos da aplicação Escolha do(s) vizinho(s)? Todos ⇒ inundação na rede Alguns : qual o critério? Nodos atuadores: sem problemas energéticos! Diversidade temporal? IFSC – UFSC RSSF industriais com Codificação 20 / 27

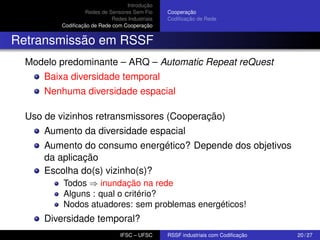

  • 44.

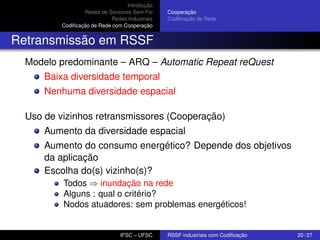

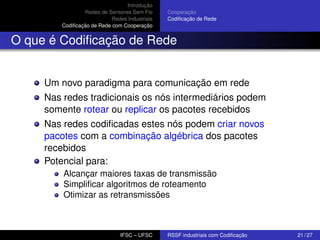

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede O que é Codificação de Rede Um novo paradigma para comunicação em rede Nas redes tradicionais os nós intermediários podem somente rotear ou replicar os pacotes recebidos Nas redes codificadas estes nós podem criar novos pacotes com a combinação algébrica dos pacotes recebidos Potencial para: Alcançar maiores taxas de transmissão Simplificar algoritmos de roteamento Otimizar as retransmissões IFSC – UFSC RSSF industriais com Codificação 21 / 27

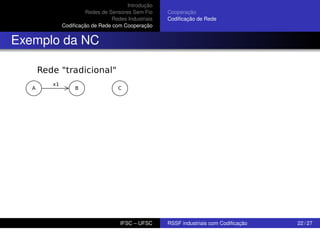

  • 45.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 46.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 47.

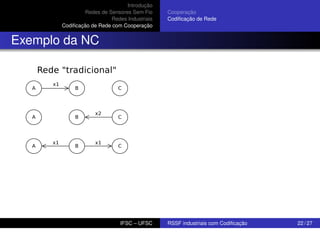

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 48.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 49.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 50.

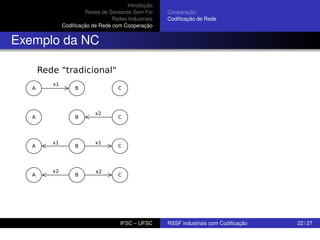

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC IFSC – UFSC RSSF industriais com Codificação 22 / 27
  • 51.

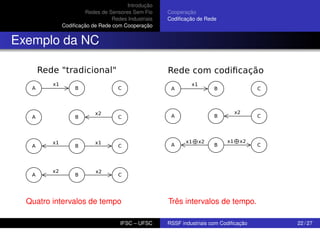

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Exemplo da NC Quatro intervalos de tempo IFSC – UFSC Três intervalos de tempo. RSSF industriais com Codificação 22 / 27
  • 52.

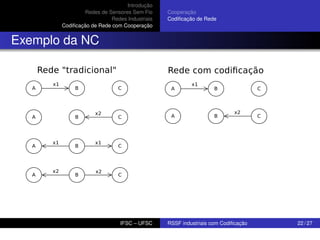

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens Por definição, todos os pacotes que trafegam pela rede são vetores de tamanho m sobre um corpo finito Fq (pi = [pi1 . . . pim ], pij ∈ Fq ). Cada nó fonte produz k pacotes originais (ordinários), definidos como x1 , . . . , xk . Os nós que fazem a codificação, constroem novos pacotes executando combinações lineares (sobre Fq ) dos pacotes recebidos. Um nó qualquer recebe um conjunto de pacotes:      y1 g11 . . . g1k x1  .   . .   .  = G(t) X (t) .. . = . .  .  Y = . . . . . yN gN1 ... gNk xk onde G(t) é chamada a matriz de transferência da rede para um determinado destino t e k é o numero de pacotes codificados recebidos. O destino recupera os pacotes originais X resolvendo o sistema linear IFSC – UFSC RSSF industriais com Codificação 23 / 27
  • 53.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 IFSC – UFSC RSSF industriais com Codificação 24 / 27

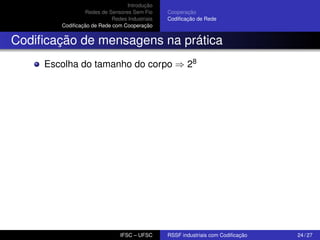

  • 54.

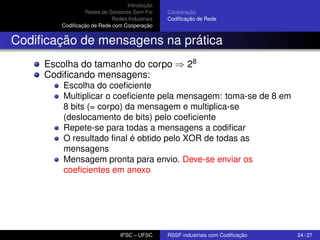

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 Codificando mensagens: Escolha do coeficiente Multiplicar o coeficiente pela mensagem: toma-se de 8 em 8 bits (= corpo) da mensagem e multiplica-se (deslocamento de bits) pelo coeficiente Repete-se para todas a mensagens a codificar O resultado final é obtido pelo XOR de todas as mensagens Mensagem pronta para envio. Deve-se enviar os coeficientes em anexo IFSC – UFSC RSSF industriais com Codificação 24 / 27
  • 55.

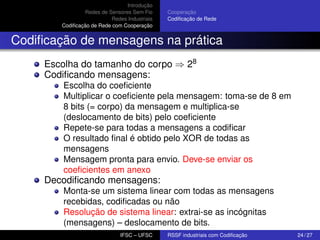

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Codificação de mensagens na prática Escolha do tamanho do corpo ⇒ 28 Codificando mensagens: Escolha do coeficiente Multiplicar o coeficiente pela mensagem: toma-se de 8 em 8 bits (= corpo) da mensagem e multiplica-se (deslocamento de bits) pelo coeficiente Repete-se para todas a mensagens a codificar O resultado final é obtido pelo XOR de todas as mensagens Mensagem pronta para envio. Deve-se enviar os coeficientes em anexo Decodificando mensagens: Monta-se um sistema linear com todas as mensagens recebidas, codificadas ou não Resolução de sistema linear: extrai-se as incógnitas (mensagens) – deslocamento de bits. IFSC – UFSC RSSF industriais com Codificação 24 / 27
  • 56.

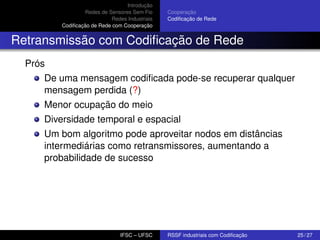

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão com Codificação de Rede Prós De uma mensagem codificada pode-se recuperar qualquer mensagem perdida (?) Menor ocupação do meio Diversidade temporal e espacial Um bom algoritmo pode aproveitar nodos em distâncias intermediárias como retransmissores, aumentando a probabilidade de sucesso IFSC – UFSC RSSF industriais com Codificação 25 / 27

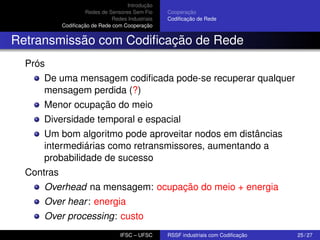

  • 57.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Retransmissão com Codificação de Rede Prós De uma mensagem codificada pode-se recuperar qualquer mensagem perdida (?) Menor ocupação do meio Diversidade temporal e espacial Um bom algoritmo pode aproveitar nodos em distâncias intermediárias como retransmissores, aumentando a probabilidade de sucesso Contras Overhead na mensagem: ocupação do meio + energia Over hear : energia Over processing: custo IFSC – UFSC RSSF industriais com Codificação 25 / 27
  • 58.
    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Perguntas? IFSC – UFSC RSSF industriais com Codificação 26 / 27
  • 59.

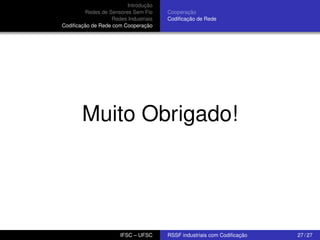

    Introdução Redes de SensoresSem Fio Redes Industriais Codificação de Rede com Cooperação Cooperação Codificação de Rede Muito Obrigado! IFSC – UFSC RSSF industriais com Codificação 27 / 27
