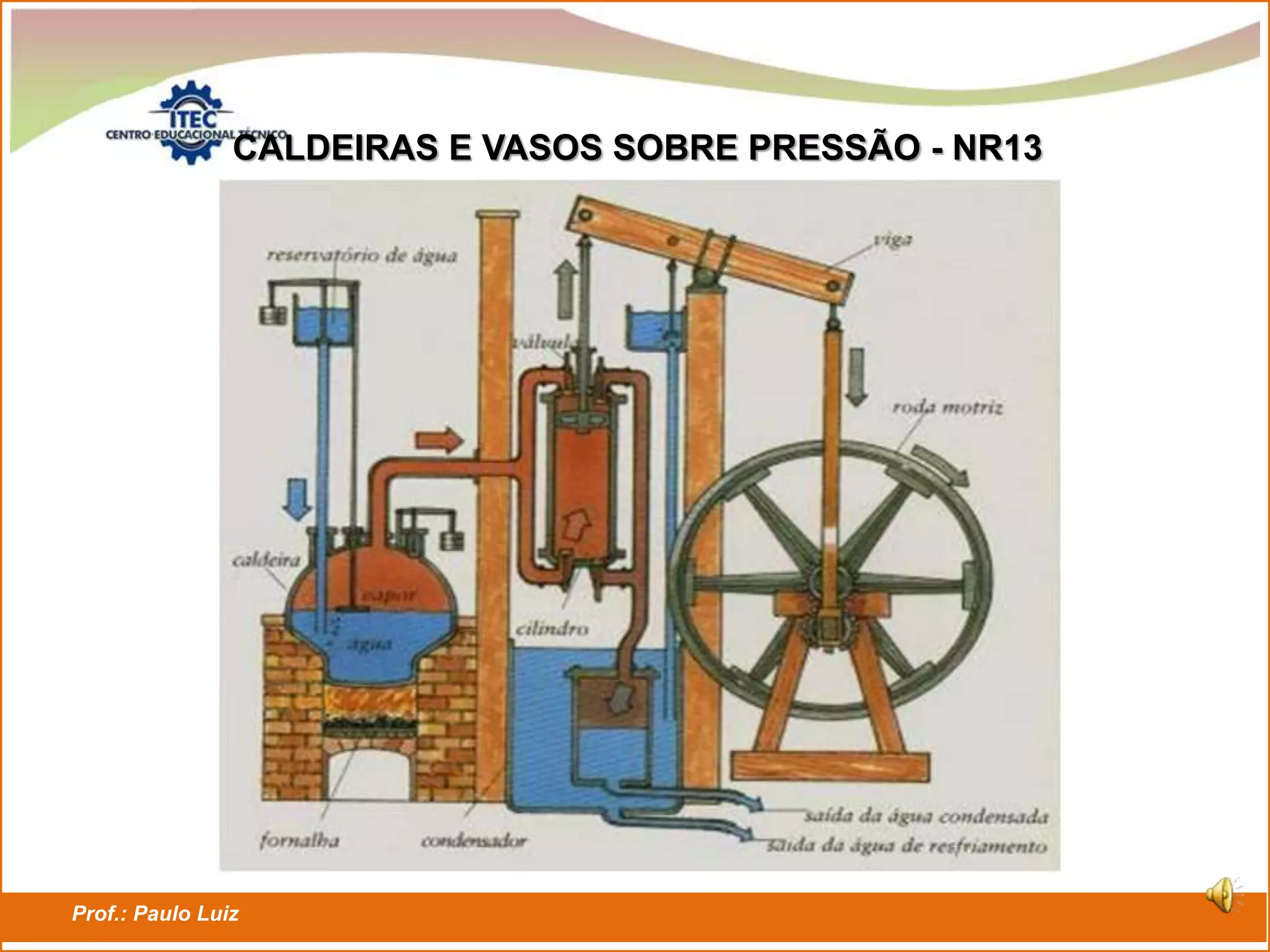

Prof.: Paulo Luiz P L S E G CALDEIRAS E VASOS SOBRE PRESSÃO - NR13
Prof.: Paulo Luiz P L S E G Compartilhe suas experiências Tire suas duvidas Debata com os colegas Aproveite o treinamento INFORMAÇÕES

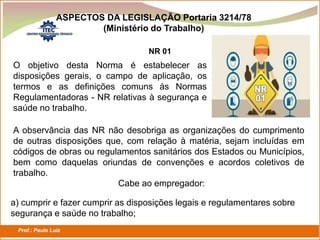

Prof.: Paulo Luiz P L S E G ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho) NR 01 O objetivo desta Norma é estabelecer as disposições gerais, o campo de aplicação, os termos e as definições comuns às Normas Regulamentadoras - NR relativas à segurança e saúde no trabalho. A observância das NR não desobriga as organizações do cumprimento de outras disposições que, com relação à matéria, sejam incluídas em códigos de obras ou regulamentos sanitários dos Estados ou Municípios, bem como daquelas oriundas de convenções e acordos coletivos de trabalho. Cabe ao empregador: a) cumprir e fazer cumprir as disposições legais e regulamentares sobre segurança e saúde no trabalho;

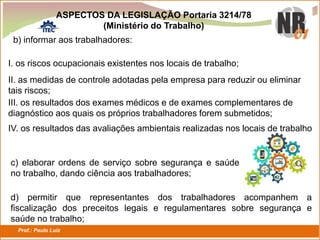

Prof.: Paulo Luiz P L S E G b) informar aos trabalhadores: I. os riscos ocupacionais existentes nos locais de trabalho; II. as medidas de controle adotadas pela empresa para reduzir ou eliminar tais riscos; III. os resultados dos exames médicos e de exames complementares de diagnóstico aos quais os próprios trabalhadores forem submetidos; c) elaborar ordens de serviço sobre segurança e saúde no trabalho, dando ciência aos trabalhadores; d) permitir que representantes dos trabalhadores acompanhem a fiscalização dos preceitos legais e regulamentares sobre segurança e saúde no trabalho; ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho) IV. os resultados das avaliações ambientais realizadas nos locais de trabalho

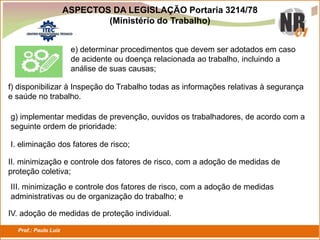

Prof.: Paulo Luiz P L S E G e) determinar procedimentos que devem ser adotados em caso de acidente ou doença relacionada ao trabalho, incluindo a análise de suas causas; f) disponibilizar à Inspeção do Trabalho todas as informações relativas à segurança e saúde no trabalho. g) implementar medidas de prevenção, ouvidos os trabalhadores, de acordo com a seguinte ordem de prioridade: I. eliminação dos fatores de risco; II. minimização e controle dos fatores de risco, com a adoção de medidas de proteção coletiva; III. minimização e controle dos fatores de risco, com a adoção de medidas administrativas ou de organização do trabalho; e IV. adoção de medidas de proteção individual. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)

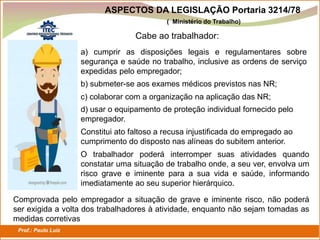

Prof.: Paulo Luiz P L S E G Cabe ao trabalhador: a) cumprir as disposições legais e regulamentares sobre segurança e saúde no trabalho, inclusive as ordens de serviço expedidas pelo empregador; b) submeter-se aos exames médicos previstos nas NR; c) colaborar com a organização na aplicação das NR; d) usar o equipamento de proteção individual fornecido pelo empregador. Constitui ato faltoso a recusa injustificada do empregado ao cumprimento do disposto nas alíneas do subitem anterior. O trabalhador poderá interromper suas atividades quando constatar uma situação de trabalho onde, a seu ver, envolva um risco grave e iminente para a sua vida e saúde, informando imediatamente ao seu superior hierárquico. Comprovada pelo empregador a situação de grave e iminente risco, não poderá ser exigida a volta dos trabalhadores à atividade, enquanto não sejam tomadas as medidas corretivas ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 ( Ministério do Trabalho)

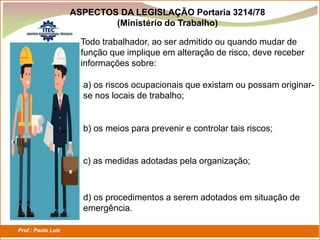

Prof.: Paulo Luiz P L S E G Todo trabalhador, ao ser admitido ou quando mudar de função que implique em alteração de risco, deve receber informações sobre: a) os riscos ocupacionais que existam ou possam originar- se nos locais de trabalho; b) os meios para prevenir e controlar tais riscos; c) as medidas adotadas pela organização; d) os procedimentos a serem adotados em situação de emergência. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
Prof.: Paulo Luiz P L S E G As informações podem ser transmitidas: a) durante os treinamentos; b) por meio de diálogos de segurança, documento físico ou eletrônico. Capacitação e treinamento em Segurança e Saúde no Trabalho O empregador deve promover capacitação e treinamento dos trabalhadores em conformidade com o disposto nas NR. Ao término dos treinamentos inicial, periódico ou eventual, deve ser emitido certificado. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)

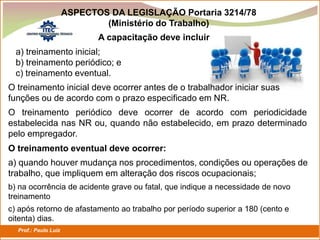

Prof.: Paulo Luiz P L S E G A capacitação deve incluir: a) treinamento inicial; b) treinamento periódico; e c) treinamento eventual. O treinamento inicial deve ocorrer antes de o trabalhador iniciar suas funções ou de acordo com o prazo especificado em NR. O treinamento periódico deve ocorrer de acordo com periodicidade estabelecida nas NR ou, quando não estabelecido, em prazo determinado pelo empregador. O treinamento eventual deve ocorrer: a) quando houver mudança nos procedimentos, condições ou operações de trabalho, que impliquem em alteração dos riscos ocupacionais; b) na ocorrência de acidente grave ou fatal, que indique a necessidade de novo treinamento c) após retorno de afastamento ao trabalho por período superior a 180 (cento e oitenta) dias. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)

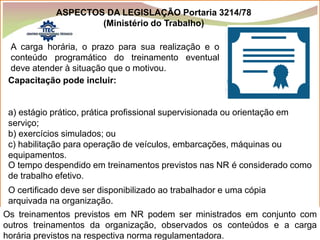

Prof.: Paulo Luiz P L S E G A carga horária, o prazo para sua realização e o conteúdo programático do treinamento eventual deve atender à situação que o motivou. Capacitação pode incluir: a) estágio prático, prática profissional supervisionada ou orientação em serviço; b) exercícios simulados; ou c) habilitação para operação de veículos, embarcações, máquinas ou equipamentos. O tempo despendido em treinamentos previstos nas NR é considerado como de trabalho efetivo. O certificado deve ser disponibilizado ao trabalhador e uma cópia arquivada na organização. Os treinamentos previstos em NR podem ser ministrados em conjunto com outros treinamentos da organização, observados os conteúdos e a carga horária previstos na respectiva norma regulamentadora. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)

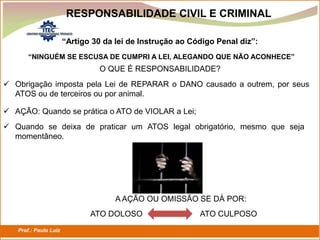

Prof.: Paulo Luiz P L S E G “Artigo 30 da lei de Instrução ao Código Penal diz”: “NINGUÉM SE ESCUSA DE CUMPRI A LEI, ALEGANDO QUE NÃO ACONHECE” O QUE É RESPONSABILIDADE?  Obrigação imposta pela Lei de REPARAR o DANO causado a outrem, por seus ATOS ou de terceiros ou por animal.  AÇÃO: Quando se prática o ATO de VIOLAR a Lei;  Quando se deixa de praticar um ATOS legal obrigatório, mesmo que seja momentâneo. A AÇÃO OU OMISSÃO SE DÁ POR: ATO DOLOSO ATO CULPOSO RESPONSABILIDADE CIVIL E CRIMINAL

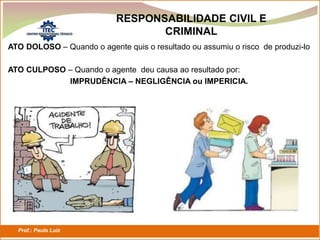

Prof.: Paulo Luiz P L S E G RESPONSABILIDADE CIVIL E CRIMINAL ATO DOLOSO – Quando o agente quis o resultado ou assumiu o risco de produzi-lo ATO CULPOSO – Quando o agente deu causa ao resultado por: IMPRUDÊNCIA – NEGLIGÊNCIA ou IMPERICIA.

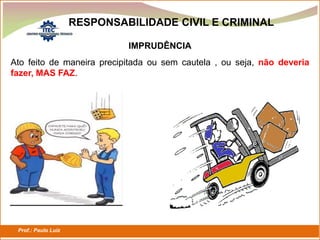

Prof.: Paulo Luiz P L S E G RESPONSABILIDADE CIVIL E CRIMINAL IMPRUDÊNCIA Ato feito de maneira precipitada ou sem cautela , ou seja, não deveria fazer, MAS FAZ.

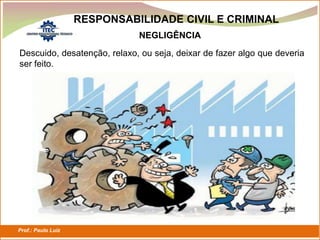

Prof.: Paulo Luiz P L S E G RESPONSABILIDADE CIVIL E CRIMINAL Descuido, desatenção, relaxo, ou seja, deixar de fazer algo que deveria ser feito. NEGLIGÊNCIA
Prof.: Paulo Luiz P L S E G NR-13

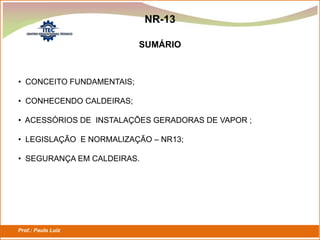

Prof.: Paulo Luiz P L S E G NR-13 • CONCEITO FUNDAMENTAIS; • CONHECENDO CALDEIRAS; • ACESSÓRIOS DE INSTALAÇÕES GERADORAS DE VAPOR ; • LEGISLAÇÃO E NORMALIZAÇÃO – NR13; • SEGURANÇA EM CALDEIRAS. SUMÁRIO

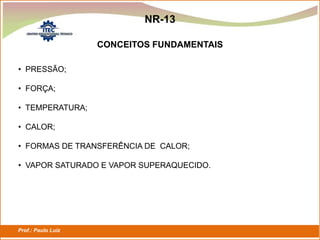

Prof.: Paulo Luiz P L S E G NR-13 • PRESSÃO; • FORÇA; • TEMPERATURA; • CALOR; • FORMAS DE TRANSFERÊNCIA DE CALOR; • VAPOR SATURADO E VAPOR SUPERAQUECIDO. CONCEITOS FUNDAMENTAIS

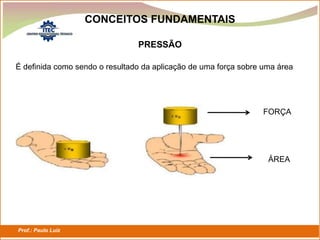

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS PRESSÃO É definida como sendo o resultado da aplicação de uma força sobre uma área FORÇA ÁREA

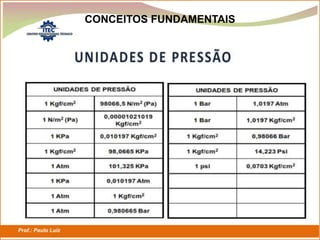

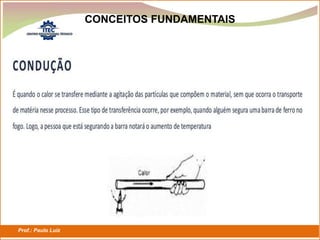

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

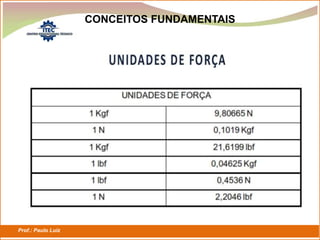

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

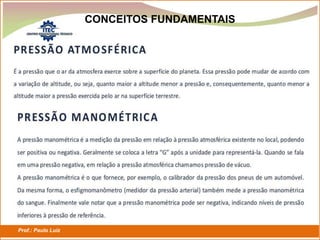

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

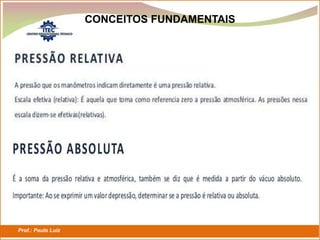

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

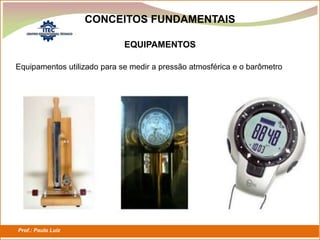

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS EQUIPAMENTOS Equipamentos utilizado para se medir a pressão atmosférica e o barômetro
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

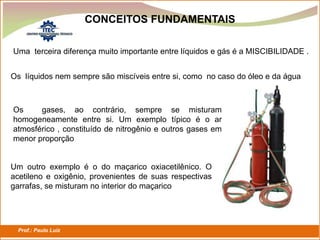

Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS Uma terceira diferença muito importante entre líquidos e gás é a MISCIBILIDADE . Os líquidos nem sempre são miscíveis entre si, como no caso do óleo e da água Os gases, ao contrário, sempre se misturam homogeneamente entre si. Um exemplo típico é o ar atmosférico , constituído de nitrogênio e outros gases em menor proporção Um outro exemplo é o do maçarico oxiacetilênico. O acetileno e oxigênio, provenientes de suas respectivas garrafas, se misturam no interior do maçarico
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS
Prof.: Paulo Luiz P L S E G CONCEITOS FUNDAMENTAIS

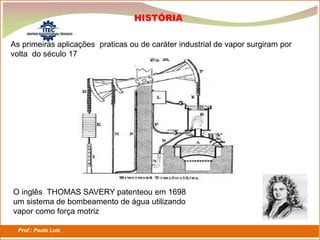

Prof.: Paulo Luiz P L S E G HISTÓRIA As primeiras aplicações praticas ou de caráter industrial de vapor surgiram por volta do século 17 O inglês THOMAS SAVERY patenteou em 1698 um sistema de bombeamento de água utilizando vapor como força motriz

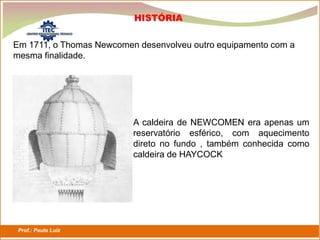

Prof.: Paulo Luiz P L S E G Em 1711, o Thomas Newcomen desenvolveu outro equipamento com a mesma finalidade. A caldeira de NEWCOMEN era apenas um reservatório esférico, com aquecimento direto no fundo , também conhecida como caldeira de HAYCOCK HISTÓRIA

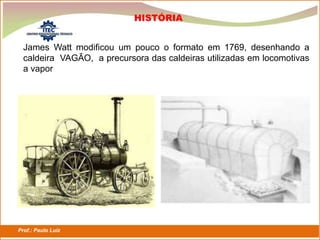

Prof.: Paulo Luiz P L S E G James Watt modificou um pouco o formato em 1769, desenhando a caldeira VAGÃO, a precursora das caldeiras utilizadas em locomotivas a vapor HISTÓRIA
Prof.: Paulo Luiz P L S E G STEPHEN WILCOX, em 1956, projetou um gerador de vapor com tubos inclinados, e da associação com GEORGE BADCOCK tais caldeiras passaram a ser produzidas, com grande sucesso comercial HISTÓRIA

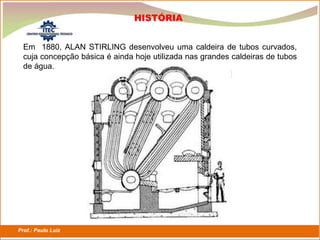

Prof.: Paulo Luiz P L S E G Em 1880, ALAN STIRLING desenvolveu uma caldeira de tubos curvados, cuja concepção básica é ainda hoje utilizada nas grandes caldeiras de tubos de água. HISTÓRIA

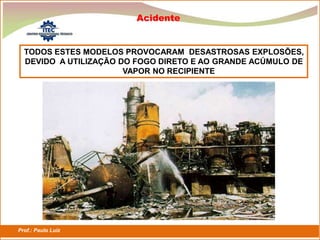

Prof.: Paulo Luiz P L S E G Acidente TODOS ESTES MODELOS PROVOCARAM DESASTROSAS EXPLOSÕES, DEVIDO A UTILIZAÇÃO DO FOGO DIRETO E AO GRANDE ACÚMULO DE VAPOR NO RECIPIENTE
Prof.: Paulo Luiz P L S E G Esta Norma Regulamentadora NR estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras a vapor, vasos de pressão, suas tubulações de interligação e tanques metálicos de armazenamento nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores. NR- 13 CALDEIRAS, VASOS DE PRESSÃO, TUBULAÇÕES E TANQUES METÁLICOS DE ARMAZENAMENTO O empregador é o responsável pela adoção das medidas determinadas nesta NR. O empregador deve garantir que os exames e testes em caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento sejam executados em condições de segurança para seus executantes e demais trabalhadores envolvidos.

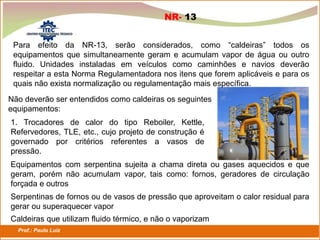

Prof.: Paulo Luiz P L S E G NR- 13 Não deverão ser entendidos como caldeiras os seguintes equipamentos: 1. Trocadores de calor do tipo Reboiler, Kettle, Refervedores, TLE, etc., cujo projeto de construção é governado por critérios referentes a vasos de pressão. Equipamentos com serpentina sujeita a chama direta ou gases aquecidos e que geram, porém não acumulam vapor, tais como: fornos, geradores de circulação forçada e outros Serpentinas de fornos ou de vasos de pressão que aproveitam o calor residual para gerar ou superaquecer vapor Caldeiras que utilizam fluido térmico, e não o vaporizam Para efeito da NR-13, serão considerados, como “caldeiras” todos os equipamentos que simultaneamente geram e acumulam vapor de água ou outro fluido. Unidades instaladas em veículos como caminhões e navios deverão respeitar a esta Norma Regulamentadora nos itens que forem aplicáveis e para os quais não exista normalização ou regulamentação mais específica.

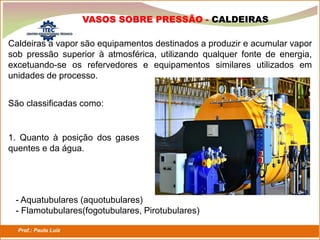

Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO - CALDEIRAS Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e equipamentos similares utilizados em unidades de processo. São classificadas como: 1. Quanto à posição dos gases quentes e da água. - Aquatubulares (aquotubulares) - Flamotubulares(fogotubulares, Pirotubulares)

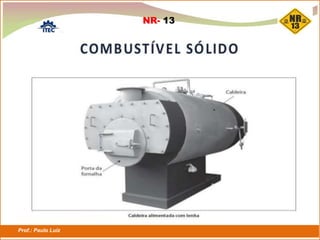

Prof.: Paulo Luiz P L S E G NR- 13

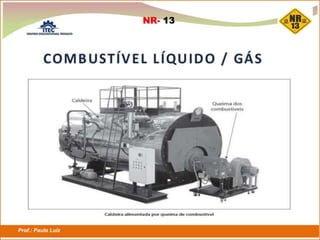

Prof.: Paulo Luiz P L S E G NR- 13

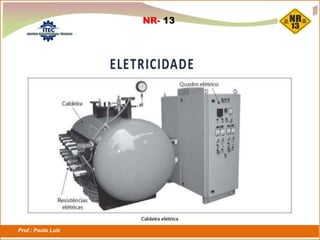

Prof.: Paulo Luiz P L S E G NR- 13

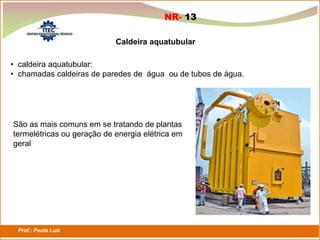

Prof.: Paulo Luiz P L S E G Caldeira aquatubular • caldeira aquatubular: • chamadas caldeiras de paredes de água ou de tubos de água. São as mais comuns em se tratando de plantas termelétricas ou geração de energia elétrica em geral NR- 13

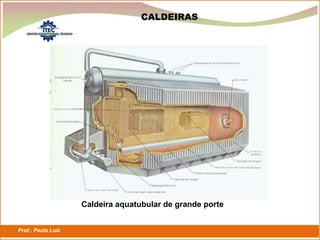

Prof.: Paulo Luiz P L S E G CALDEIRAS Caldeira aquatubular de grande porte

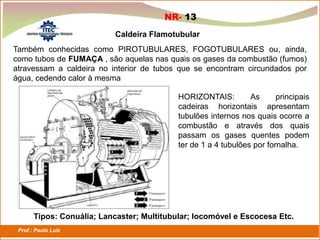

Prof.: Paulo Luiz P L S E G Caldeira Flamotubular Também conhecidas como PIROTUBULARES, FOGOTUBULARES ou, ainda, como tubos de FUMAÇA , são aquelas nas quais os gases da combustão (fumos) atravessam a caldeira no interior de tubos que se encontram circundados por água, cedendo calor à mesma HORIZONTAIS: As principais cadeiras horizontais apresentam tubulões internos nos quais ocorre a combustão e através dos quais passam os gases quentes podem ter de 1 a 4 tubulões por fornalha. Tipos: Conuália; Lancaster; Multitubular; locomóvel e Escocesa Etc. NR- 13

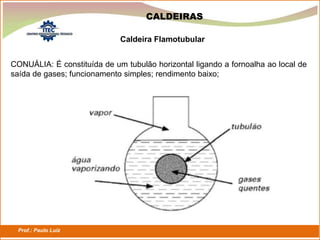

Prof.: Paulo Luiz P L S E G CALDEIRAS CONUÁLIA: É constituída de um tubulão horizontal ligando a fornoalha ao local de saída de gases; funcionamento simples; rendimento baixo; Caldeira Flamotubular

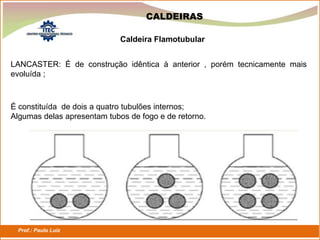

Prof.: Paulo Luiz P L S E G CALDEIRAS LANCASTER: É de construção idêntica à anterior , porém tecnicamente mais evoluída ; Caldeira Flamotubular É constituída de dois a quatro tubulões internos; Algumas delas apresentam tubos de fogo e de retorno.

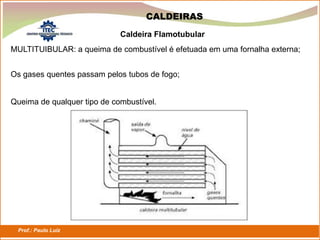

Prof.: Paulo Luiz P L S E G CALDEIRAS MULTITUIBULAR: a queima de combustível é efetuada em uma fornalha externa; Caldeira Flamotubular Os gases quentes passam pelos tubos de fogo; Queima de qualquer tipo de combustível.

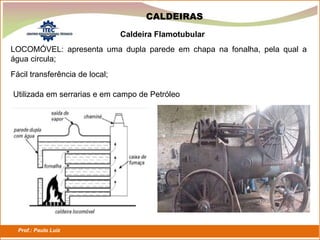

Prof.: Paulo Luiz P L S E G CALDEIRAS LOCOMÓVEL: apresenta uma dupla parede em chapa na fonalha, pela qual a água circula; Caldeira Flamotubular Fácil transferência de local; Utilizada em serrarias e em campo de Petróleo
Prof.: Paulo Luiz P L S E G CALDEIRAS ESCOCESA: o modelo de caldeira industrial mais difundido no mundo; Caldeira Flamotubular É destinada á queima de óleo ou gás; Criada basicamente para uso marítimo.

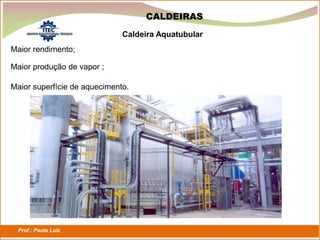

Prof.: Paulo Luiz P L S E G CALDEIRAS Maior rendimento; Caldeira Aquatubular Maior produção de vapor ; Maior superfície de aquecimento.
Prof.: Paulo Luiz P L S E G CALDEIRAS TUBULAÇÃO DE ÁGUA INFERIOR É o elemento de ligação dos tubos para possibilitar a circulação de água na caldeira , tem por função de acumular LAMA formada pela reação dos produtos químicos com a água da caldeira . A água que sai deste elemento é encaminhada para tratamento.

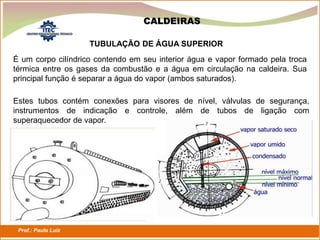

Prof.: Paulo Luiz P L S E G CALDEIRAS TUBULAÇÃO DE ÁGUA SUPERIOR É um corpo cilíndrico contendo em seu interior água e vapor formado pela troca térmica entre os gases da combustão e a água em circulação na caldeira. Sua principal função é separar a água do vapor (ambos saturados). Estes tubos contém conexões para visores de nível, válvulas de segurança, instrumentos de indicação e controle, além de tubos de ligação com superaquecedor de vapor.

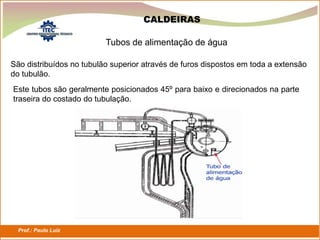

Prof.: Paulo Luiz P L S E G Tubos de alimentação de água CALDEIRAS São distribuídos no tubulão superior através de furos dispostos em toda a extensão do tubulão. Este tubos são geralmente posicionados 45º para baixo e direcionados na parte traseira do costado do tubulação.

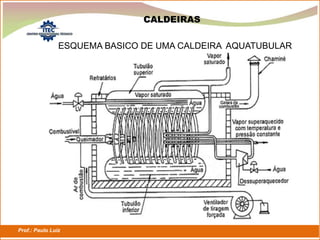

Prof.: Paulo Luiz P L S E G ESQUEMA BASICO DE UMA CALDEIRA AQUATUBULAR CALDEIRAS

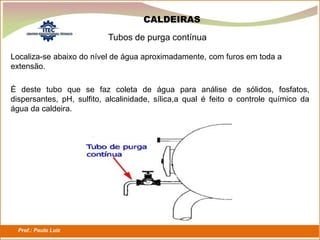

Prof.: Paulo Luiz P L S E G Tubos de purga contínua CALDEIRAS Localiza-se abaixo do nível de água aproximadamente, com furos em toda a extensão. É deste tubo que se faz coleta de água para análise de sólidos, fosfatos, dispersantes, pH, sulfito, alcalinidade, sílica,a qual é feito o controle químico da água da caldeira.

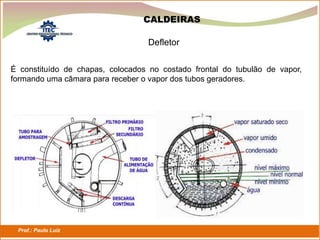

Prof.: Paulo Luiz P L S E G Defletor CALDEIRAS É constituído de chapas, colocados no costado frontal do tubulão de vapor, formando uma câmara para receber o vapor dos tubos geradores.

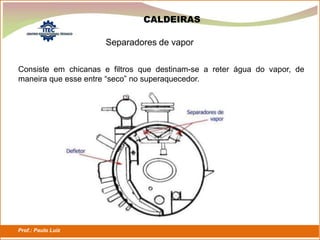

Prof.: Paulo Luiz P L S E G Separadores de vapor CALDEIRAS Consiste em chicanas e filtros que destinam-se a reter água do vapor, de maneira que esse entre “seco” no superaquecedor.
Prof.: Paulo Luiz P L S E G CALDEIRAS

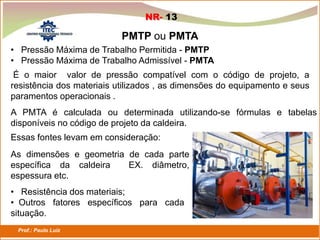

Prof.: Paulo Luiz P L S E G PMTP ou PMTA NR- 13 • Pressão Máxima de Trabalho Permitida - PMTP • Pressão Máxima de Trabalho Admissível - PMTA É o maior valor de pressão compatível com o código de projeto, a resistência dos materiais utilizados , as dimensões do equipamento e seus paramentos operacionais . A PMTA é calculada ou determinada utilizando-se fórmulas e tabelas disponíveis no código de projeto da caldeira. As dimensões e geometria de cada parte específica da caldeira EX. diâmetro, espessura etc. Essas fontes levam em consideração: • Resistência dos materiais; • Outros fatores específicos para cada situação.
Prof.: Paulo Luiz P L S E G RISCO GRAVE E IMINENTE NR- 13 Constitui risco grave e iminente a falta de qualquer um dos seguintes itens: • Válvula de segurança com pressão de abertura ajustada em valor igual ou inferior PMTA. • Instrumento que indique a pressão do valor acumulado .

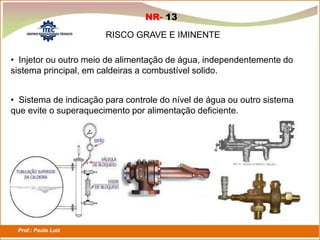

Prof.: Paulo Luiz P L S E G NR- 13 RISCO GRAVE E IMINENTE • Injetor ou outro meio de alimentação de água, independentemente do sistema principal, em caldeiras a combustível solido. • Sistema de indicação para controle do nível de água ou outro sistema que evite o superaquecimento por alimentação deficiente.
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS

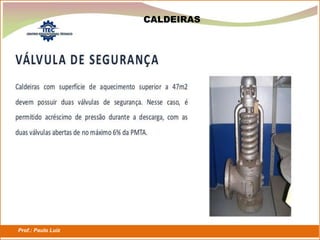

Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS

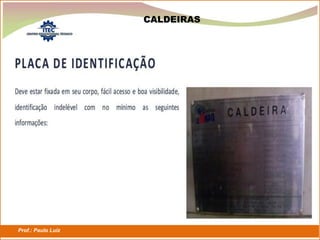

Prof.: Paulo Luiz P L S E G CALDEIRAS

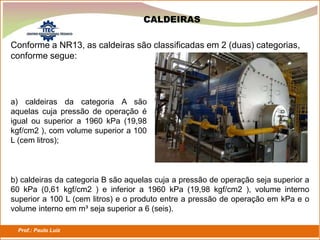

Prof.: Paulo Luiz P L S E G CALDEIRAS Conforme a NR13, as caldeiras são classificadas em 2 (duas) categorias, conforme segue: a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 kPa (19,98 kgf/cm2 ), com volume superior a 100 L (cem litros); b) caldeiras da categoria B são aquelas cuja a pressão de operação seja superior a 60 kPa (0,61 kgf/cm2 ) e inferior a 1960 kPa (19,98 kgf/cm2 ), volume interno superior a 100 L (cem litros) e o produto entre a pressão de operação em kPa e o volume interno em m³ seja superior a 6 (seis).

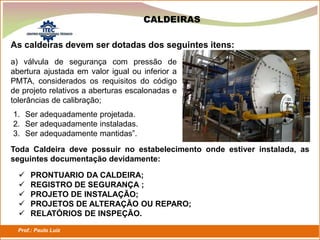

Prof.: Paulo Luiz P L S E G As caldeiras devem ser dotadas dos seguintes itens: a) válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração; CALDEIRAS 1. Ser adequadamente projetada. 2. Ser adequadamente instaladas. 3. Ser adequadamente mantidas”. Toda Caldeira deve possuir no estabelecimento onde estiver instalada, as seguintes documentação devidamente:  PRONTUARIO DA CALDEIRA;  REGISTRO DE SEGURANÇA ;  PROJETO DE INSTALAÇÃO;  PROJETOS DE ALTERAÇÃO OU REPARO;  RELATÓRIOS DE INSPEÇÃO.

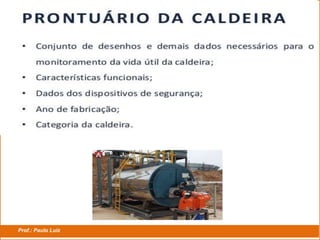

Prof.: Paulo Luiz P L S E G

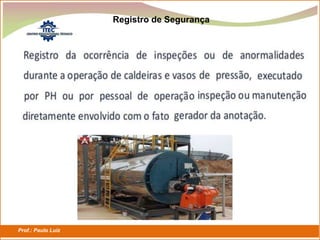

Prof.: Paulo Luiz P L S E G Registro de Segurança

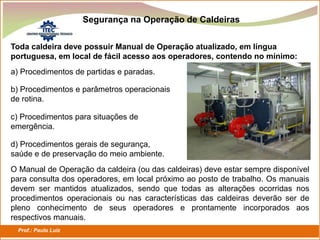

Prof.: Paulo Luiz P L S E G Segurança na Operação de Caldeiras Toda caldeira deve possuir Manual de Operação atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo: a) Procedimentos de partidas e paradas. b) Procedimentos e parâmetros operacionais de rotina. c) Procedimentos para situações de emergência. d) Procedimentos gerais de segurança, saúde e de preservação do meio ambiente. O Manual de Operação da caldeira (ou das caldeiras) deve estar sempre disponível para consulta dos operadores, em local próximo ao posto de trabalho. Os manuais devem ser mantidos atualizados, sendo que todas as alterações ocorridas nos procedimentos operacionais ou nas características das caldeiras deverão ser de pleno conhecimento de seus operadores e prontamente incorporados aos respectivos manuais.

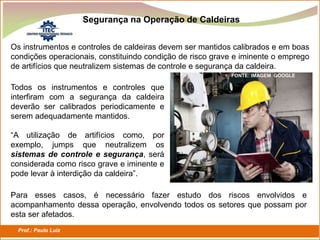

Prof.: Paulo Luiz P L S E G Os instrumentos e controles de caldeiras devem ser mantidos calibrados e em boas condições operacionais, constituindo condição de risco grave e iminente o emprego de artifícios que neutralizem sistemas de controle e segurança da caldeira. Segurança na Operação de Caldeiras FONTE: IMAGEM GOOGLE Todos os instrumentos e controles que interfiram com a segurança da caldeira deverão ser calibrados periodicamente e serem adequadamente mantidos. “A utilização de artifícios como, por exemplo, jumps que neutralizem os sistemas de controle e segurança, será considerada como risco grave e iminente e pode levar à interdição da caldeira”. Para esses casos, é necessário fazer estudo dos riscos envolvidos e acompanhamento dessa operação, envolvendo todos os setores que possam por esta ser afetados.

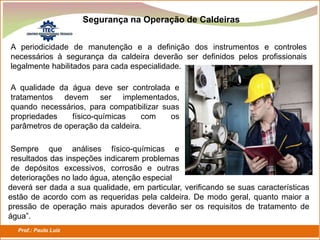

Prof.: Paulo Luiz P L S E G Segurança na Operação de Caldeiras A periodicidade de manutenção e a definição dos instrumentos e controles necessários à segurança da caldeira deverão ser definidos pelos profissionais legalmente habilitados para cada especialidade. A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários, para compatibilizar suas propriedades físico-químicas com os parâmetros de operação da caldeira. Sempre que análises físico-químicas e resultados das inspeções indicarem problemas de depósitos excessivos, corrosão e outras deteriorações no lado água, atenção especial deverá ser dada a sua qualidade, em particular, verificando se suas características estão de acordo com as requeridas pela caldeira. De modo geral, quanto maior a pressão de operação mais apurados deverão ser os requisitos de tratamento de água”.
Prof.: Paulo Luiz P L S E G Projeto de instalação Meio utilizado para evitar que bloqueios inadvertidos

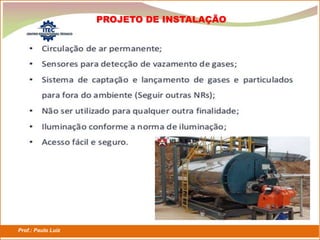

Prof.: Paulo Luiz P L S E G PROJETO DE INSTALAÇÃO

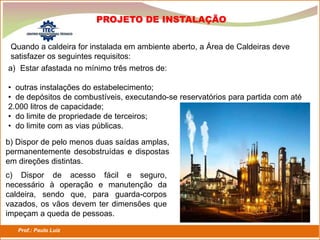

Prof.: Paulo Luiz P L S E G Quando a caldeira for instalada em ambiente aberto, a Área de Caldeiras deve satisfazer os seguintes requisitos: PROJETO DE INSTALAÇÃO a) Estar afastada no mínimo três metros de: • outras instalações do estabelecimento; • de depósitos de combustíveis, executando-se reservatórios para partida com até 2.000 litros de capacidade; • do limite de propriedade de terceiros; • do limite com as vias públicas. b) Dispor de pelo menos duas saídas amplas, permanentemente desobstruídas e dispostas em direções distintas. c) Dispor de acesso fácil e seguro, necessário à operação e manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas.

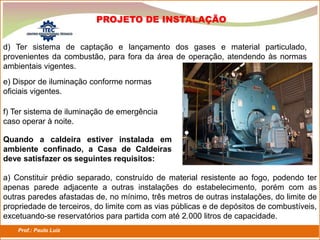

Prof.: Paulo Luiz P L S E G PROJETO DE INSTALAÇÃO d) Ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes. e) Dispor de iluminação conforme normas oficiais vigentes. f) Ter sistema de iluminação de emergência caso operar à noite. Quando a caldeira estiver instalada em ambiente confinado, a Casa de Caldeiras deve satisfazer os seguintes requisitos: a) Constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas parede adjacente a outras instalações do estabelecimento, porém com as outras paredes afastadas de, no mínimo, três metros de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2.000 litros de capacidade.
Prof.: Paulo Luiz P L S E G PROJETO DE INSTALAÇÃO b) Dispor de pelo menos duas saídas amplas, permanentemente desobstruídas e dispostas em direções distintas. c) Dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas. d) Dispor de sensor para detecção de vazamento de gás quando se tratar de caldeira a combustível gasoso. e) Não ser utilizada para qualquer outra finalidade f) Dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas. g) Ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes.

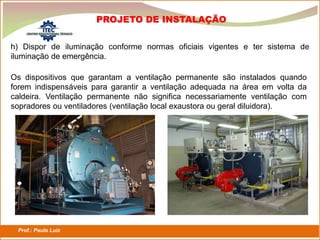

Prof.: Paulo Luiz P L S E G h) Dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência. PROJETO DE INSTALAÇÃO Os dispositivos que garantam a ventilação permanente são instalados quando forem indispensáveis para garantir a ventilação adequada na área em volta da caldeira. Ventilação permanente não significa necessariamente ventilação com sopradores ou ventiladores (ventilação local exaustora ou geral diluidora).

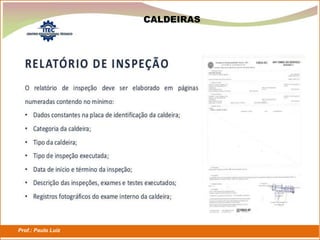

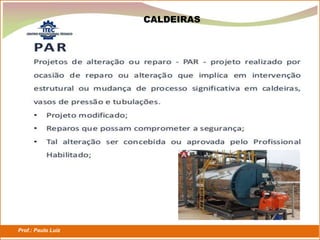

Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G CALDEIRAS

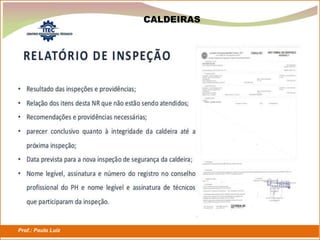

Prof.: Paulo Luiz P L S E G CALDEIRAS
Prof.: Paulo Luiz P L S E G LEGISLAÇÃO E NORMALIZAÇÃO
Prof.: Paulo Luiz P L S E G LEGISLAÇÃO E NORMALIZAÇÃO
Prof.: Paulo Luiz P L S E G

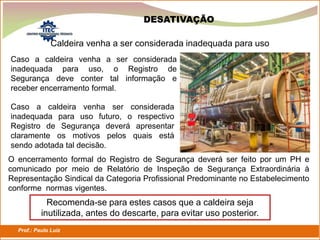

Prof.: Paulo Luiz P L S E G Caso a caldeira venha a ser considerada inadequada para uso, o Registro de Segurança deve conter tal informação e receber encerramento formal. Caldeira venha a ser considerada inadequada para uso Caso a caldeira venha ser considerada inadequada para uso futuro, o respectivo Registro de Segurança deverá apresentar claramente os motivos pelos quais está sendo adotada tal decisão. O encerramento formal do Registro de Segurança deverá ser feito por um PH e comunicado por meio de Relatório de Inspeção de Segurança Extraordinária à Representação Sindical da Categoria Profissional Predominante no Estabelecimento conforme normas vigentes. Recomenda-se para estes casos que a caldeira seja inutilizada, antes do descarte, para evitar uso posterior. DESATIVAÇÃO
Prof.: Paulo Luiz P L S E G LEGISLAÇÃO E NORMALIZAÇÃO

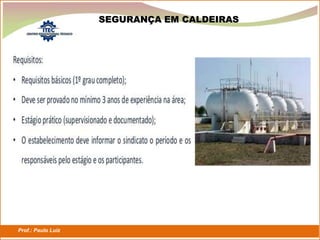

Prof.: Paulo Luiz P L S E G SEGURANÇA EM CALDEIRAS
Prof.: Paulo Luiz P L S E G SEGURANÇA EM CALDEIRAS

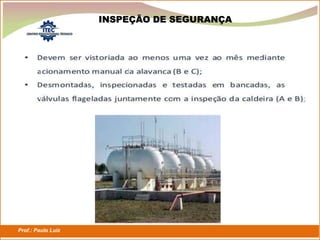

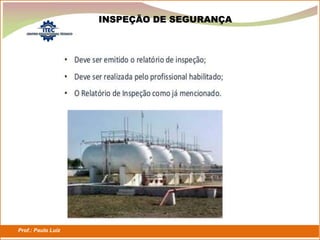

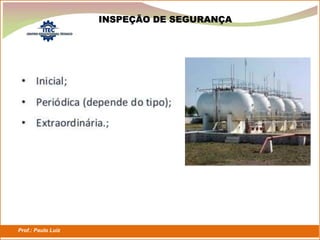

Prof.: Paulo Luiz P L S E G INSPEÇÃO DE SEGURANÇA
Prof.: Paulo Luiz P L S E G INSPEÇÃO DE SEGURANÇA
Prof.: Paulo Luiz P L S E G INSPEÇÃO DE SEGURANÇA

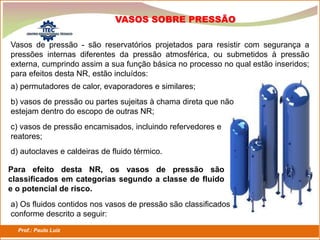

Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO Vasos de pressão - são reservatórios projetados para resistir com segurança a pressões internas diferentes da pressão atmosférica, ou submetidos à pressão externa, cumprindo assim a sua função básica no processo no qual estão inseridos; para efeitos desta NR, estão incluídos: a) permutadores de calor, evaporadores e similares; b) vasos de pressão ou partes sujeitas à chama direta que não estejam dentro do escopo de outras NR; c) vasos de pressão encamisados, incluindo refervedores e reatores; d) autoclaves e caldeiras de fluido térmico. Para efeito desta NR, os vasos de pressão são classificados em categorias segundo a classe de fluido e o potencial de risco. a) Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:

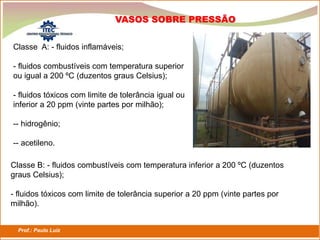

Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO Classe A: - fluidos inflamáveis; - fluidos combustíveis com temperatura superior ou igual a 200 ºC (duzentos graus Celsius); - fluidos tóxicos com limite de tolerância igual ou inferior a 20 ppm (vinte partes por milhão); -- hidrogênio; -- acetileno. Classe B: - fluidos combustíveis com temperatura inferior a 200 ºC (duzentos graus Celsius); - fluidos tóxicos com limite de tolerância superior a 20 ppm (vinte partes por milhão).
Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO Classe C: - vapor de água, gases asfixiantes simples ou ar comprimido. Obs.: Como exemplos de gases asfixiantes simples, os mais utilizados são o nitrogênio, argônio e o dióxido de carbono (CO2). Classe D: - outro fluido não enquadrado acima. b) Quando se tratar de mistura deve ser considerado para fins de classificação o fluido que apresentar maior risco aos trabalhadores e instalações, considerando-se sua toxicidade, inflamabilidade e concentração. c) Os vasos de pressão são classificados em grupos de potencial de risco em função do produto P.V, onde P é a pressão máxima de operação em MPa, em módulo, e V o seu volume em m3 , conforme segue: Os vasos de pressão devem ser dotados dos seguintes itens:
Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO a) válvula de segurança ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração; “Válvulas de segurança-piloto operadas podem ser consideradas como “outro dispositivo”, desde que mantenha a capacidade de funcionamento em qualquer condição de anormalidade operacional”. “As válvulas de segurança devem abrir em pressão estabelecida pelo código de projeto.” b) vasos de pressão submetidos a vácuo devem ser dotados de dispositivos de segurança quebra-vácuo ou outros meios previstos no projeto; se também submetidos à pressão positiva devem atender à alínea “a” deste subitem;

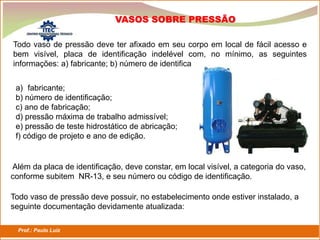

Prof.: Paulo Luiz P L S E G Todo vaso de pressão deve ter afixado em seu corpo em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações: a) fabricante; b) número de identifica a) fabricante; b) número de identificação; c) ano de fabricação; d) pressão máxima de trabalho admissível; e) pressão de teste hidrostático de abricação; f) código de projeto e ano de edição. Além da placa de identificação, deve constar, em local visível, a categoria do vaso, conforme subitem NR-13, e seu número ou código de identificação. Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada: VASOS SOBRE PRESSÃO

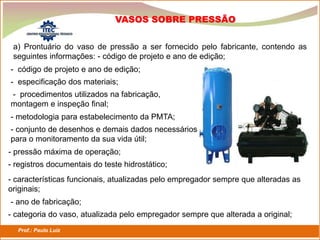

Prof.: Paulo Luiz P L S E G a) Prontuário do vaso de pressão a ser fornecido pelo fabricante, contendo as seguintes informações: - código de projeto e ano de edição; VASOS SOBRE PRESSÃO - código de projeto e ano de edição; - especificação dos materiais; - procedimentos utilizados na fabricação, montagem e inspeção final; - metodologia para estabelecimento da PMTA; - conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil; - categoria do vaso, atualizada pelo empregador sempre que alterada a original; - pressão máxima de operação; - registros documentais do teste hidrostático; - características funcionais, atualizadas pelo empregador sempre que alteradas as originais; - ano de fabricação;

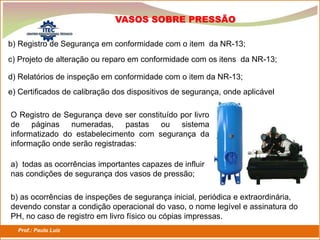

Prof.: Paulo Luiz P L S E G b) Registro de Segurança em conformidade com o item da NR-13; VASOS SOBRE PRESSÃO c) Projeto de alteração ou reparo em conformidade com os itens da NR-13; d) Relatórios de inspeção em conformidade com o item da NR-13; e) Certificados de calibração dos dispositivos de segurança, onde aplicável O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado do estabelecimento com segurança da informação onde serão registradas: a) todas as ocorrências importantes capazes de influir nas condições de segurança dos vasos de pressão; b) as ocorrências de inspeções de segurança inicial, periódica e extraordinária, devendo constar a condição operacional do vaso, o nome legível e assinatura do PH, no caso de registro em livro físico ou cópias impressas.

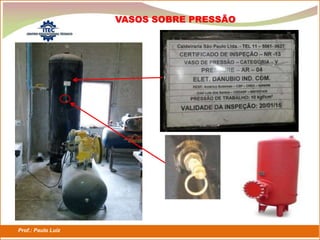

Prof.: Paulo Luiz P L S E G VASOS SOBRE PRESSÃO

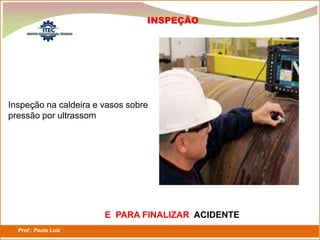

Prof.: Paulo Luiz P L S E G INSPEÇÃO Inspeção na caldeira e vasos sobre pressão por ultrassom E PARA FINALIZAR ACIDENTE

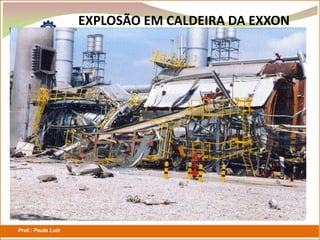

Prof.: Paulo Luiz P L S E G EXPLOSÃO EM CALDEIRA DA EXXON VISTA GERAL DA CALDEIRA VISTA GERAL DA CALDEIRA

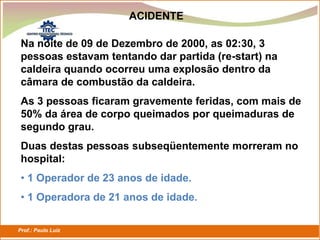

Prof.: Paulo Luiz P L S E G ACIDENTE Na noite de 09 de Dezembro de 2000, as 02:30, 3 pessoas estavam tentando dar partida (re-start) na caldeira quando ocorreu uma explosão dentro da câmara de combustão da caldeira. As 3 pessoas ficaram gravemente feridas, com mais de 50% da área de corpo queimados por queimaduras de segundo grau. Duas destas pessoas subseqüentemente morreram no hospital: • 1 Operador de 23 anos de idade. • 1 Operadora de 21 anos de idade.

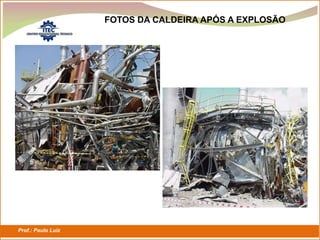

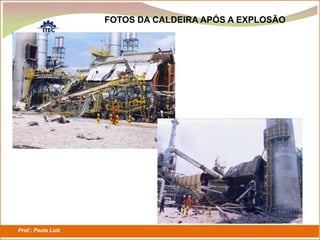

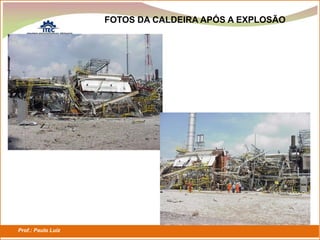

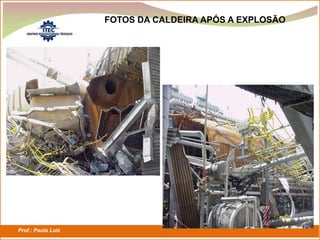

Prof.: Paulo Luiz P L S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
Prof.: Paulo Luiz P L S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
Prof.: Paulo Luiz P L S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
Prof.: Paulo Luiz P L S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
Prof.: Paulo Luiz P L S E G FIM

Mais conteúdo relacionado

PDF
Nr 37 treinamento básico
porRogrioTorresTorres

PPTX
Aula NR13 2022.pptx
porRaphaelMuglia

PDF
NBR 12176 Cilindros para Gases - Identificação do Conteúdo
porFabiano Costa Cardoso

PDF
Plano de ensino seg do trabalho nr 06 e nr 18
porJoziane Pimentel

PPTX
Capacitação nr 12
porAnderson Fluflu

PPT
NR 13
porgleybson

PDF
Ficha para inspeção em laço de cabo de aço
porGustavo Cassiolato

PPTX
Nr20 trein treinamento-nr-20
porRogrioTorresTorres

Nr 37 treinamento básico
porRogrioTorresTorres

Aula NR13 2022.pptx
porRaphaelMuglia

NBR 12176 Cilindros para Gases - Identificação do Conteúdo
porFabiano Costa Cardoso

Plano de ensino seg do trabalho nr 06 e nr 18
porJoziane Pimentel

Capacitação nr 12
porAnderson Fluflu

NR 13
porgleybson

Ficha para inspeção em laço de cabo de aço
porGustavo Cassiolato

Nr20 trein treinamento-nr-20
porRogrioTorresTorres


Mais procurados

PPT
Nova norma nr 13
porDiego Alonso Junqueira

DOC
Modelo de PTE (Permissão para trabalho especial)
porAne Costa

PDF
Manual de segurança da carpintaria
porEder Ribeiro

PPT
Treinamento nr 20
porAndré Luís Siqueira

PDF
Nr13 comentada e atualizada pela portaria
porRobertoFailache1

DOCX
Modelo 2 - Ordem de serviço
porRodolfo Alencar Junior

PDF
NBR 11785 - Barra Antipanico
porIZAIAS DE SOUZA AGUIAR

PPTX
Epc
porAlan Paulino

PDF
NR 12 - Máquinas e Equipamentos
porZanel EPIs de Raspa e Vaqueta

PDF
Aula caldeiras (nr13)
porLuciano Marcelo Oliveira

PDF
72921044 nbr-8221-epi-capacete-de-seguranca-para-uso-industrial
porCléber de Lima

PDF
Segurança na soldagem (EPI's)
porFabiano Costa Cardoso

PDF
PT ou ATR novo Modelo
porIZAIAS DE SOUZA AGUIAR

PDF
00 seguranca-com-ferramentas-manuais
porAlexander C. Logelso Alex

PDF
Engenharia de Segurança
porWiner Augusto da Fonseca

PDF
Caldeiras e vasos de pressão
porgleybson

DOC
Manual de Segurança no Trabalho - resumido
porproftstsergioetm

PDF
Relatório técnico
porMarta mnaalmeida

PDF
Laudo nr 12 conformidade
porElvis Alves Pinto

PPT
272517435 curso-nr20-basico-ppt
porWilliam Breternitz

Nova norma nr 13
porDiego Alonso Junqueira

Modelo de PTE (Permissão para trabalho especial)
porAne Costa

Manual de segurança da carpintaria
porEder Ribeiro

Treinamento nr 20
porAndré Luís Siqueira

Nr13 comentada e atualizada pela portaria
porRobertoFailache1

Modelo 2 - Ordem de serviço
porRodolfo Alencar Junior

NBR 11785 - Barra Antipanico
porIZAIAS DE SOUZA AGUIAR

Epc
porAlan Paulino

NR 12 - Máquinas e Equipamentos
porZanel EPIs de Raspa e Vaqueta

Aula caldeiras (nr13)
porLuciano Marcelo Oliveira

72921044 nbr-8221-epi-capacete-de-seguranca-para-uso-industrial
porCléber de Lima

Segurança na soldagem (EPI's)
porFabiano Costa Cardoso

PT ou ATR novo Modelo
porIZAIAS DE SOUZA AGUIAR

00 seguranca-com-ferramentas-manuais
porAlexander C. Logelso Alex

Engenharia de Segurança
porWiner Augusto da Fonseca

Caldeiras e vasos de pressão
porgleybson

Manual de Segurança no Trabalho - resumido
porproftstsergioetm

Relatório técnico
porMarta mnaalmeida

Laudo nr 12 conformidade
porElvis Alves Pinto

272517435 curso-nr20-basico-ppt
porWilliam Breternitz


Semelhante a Conteúdo de aula - nr13

PPTX
Apresentação1.pptx
porGilbertoNeves13

PPTX
Apresentação1.pptx
porGilberto Bispo das Neves

PPT
Conteúdo de aula nr33- modulo 1
porg3rafael

PPT
Conteúdo de aula nr33
porGilberto Bispo das Neves

PPTX
CONTEUDO_DE_AULA_-_NR11-TREINAMENTO_EMPILHADEIRA_(_MOD_01).pptx
porevellynlima7

PDF
61119524 1-nr-13-treinamento-em-seguranca-na-operacao-de-unidades-de-processo...
porUniversiy

PPTX
NR 35 ATUALiiiiiiiiiiiiiiiiiiiiiiiiiii.pptx
porJooPauloRochaChaves1

PPTX
Normalização e Legislação (NR-13) .pptx
porFbioGodoi4

PDF
Nr 01-comentada
porWilza Santos

PPTX
CURSO NR 1 RESUMO DE TODAS AS NORMAS EPI
porcaduelaia

PPTX
NR01+-+Treinamento+-+Visao+Geral+NRs+-+P21+-+Nov+20.pptx
poradilson29435

PDF
Nr 1
porstoc3214

PDF
Legislação em segurança do trabalho - Aula 02.pdf
porDeivisonSilvaFerreir

PPTX
NR01 - Treinamento - Visao Geral NRs - P21 - Abr 21.pptx
porLuís Gustavo de Souza Santos

PPT
Nr 35
porg3rafael

DOC
NR 1 Comentada - HIGOR GOMES
porHigor Gomes

PPT
NR 10.ppt
porwillianferreira82

PPTX
SEGURANÇA, MEIO AMBIENTE E SAÚDE Aula 1.pptx
porpriscilaschroeder3

PPTX
SLIDES AULA 1 HIGIENE E SEGURANÇA DO TRABALHO E MEIO AMBIENTE.pptx
porGerson Rocha

PPTX
Nr 01 Ordem de Serviço
porAna Paula Santos de Jesus Souza

Apresentação1.pptx
porGilbertoNeves13

Apresentação1.pptx
porGilberto Bispo das Neves

Conteúdo de aula nr33- modulo 1
porg3rafael

Conteúdo de aula nr33
porGilberto Bispo das Neves

CONTEUDO_DE_AULA_-_NR11-TREINAMENTO_EMPILHADEIRA_(_MOD_01).pptx
porevellynlima7

61119524 1-nr-13-treinamento-em-seguranca-na-operacao-de-unidades-de-processo...
porUniversiy

NR 35 ATUALiiiiiiiiiiiiiiiiiiiiiiiiiii.pptx
porJooPauloRochaChaves1

Normalização e Legislação (NR-13) .pptx
porFbioGodoi4

Nr 01-comentada
porWilza Santos

CURSO NR 1 RESUMO DE TODAS AS NORMAS EPI
porcaduelaia

NR01+-+Treinamento+-+Visao+Geral+NRs+-+P21+-+Nov+20.pptx
poradilson29435

Nr 1
porstoc3214

Legislação em segurança do trabalho - Aula 02.pdf
porDeivisonSilvaFerreir

NR01 - Treinamento - Visao Geral NRs - P21 - Abr 21.pptx
porLuís Gustavo de Souza Santos

Nr 35
porg3rafael

NR 1 Comentada - HIGOR GOMES
porHigor Gomes

NR 10.ppt
porwillianferreira82

SEGURANÇA, MEIO AMBIENTE E SAÚDE Aula 1.pptx
porpriscilaschroeder3

SLIDES AULA 1 HIGIENE E SEGURANÇA DO TRABALHO E MEIO AMBIENTE.pptx
porGerson Rocha

Nr 01 Ordem de Serviço
porAna Paula Santos de Jesus Souza


Último

PPT
REVOLUÇÃO INDUSTRIAL.ppt 234567894567890
porjocilenegold23

PPTX
Aula 01 - Empreende Mais - Módulo Marketing em Vendas.pptx
porCleverson Neves

PDF
O perfil de liderança das healthtechs catarinenses - Helton Marinho.pdf
porbidjan1

PDF
Apresentação Fox Treinamentos ead - CFPN 1
porfoxtreinamentos01

PDF
Wall Street - O Livro Proibido - Raiam Santos.pdf
poreuoldair1972

PDF
resumo_materias historia_7_ano_das_sociedades_recoletoras_as_primeiras_socied...
porAvelino Rocha

PPTX
Fatores Críticos para o Sucesso em Projetos de Software: Evidências Empíricas...
porWladimir Farias Tenorio Filho

REVOLUÇÃO INDUSTRIAL.ppt 234567894567890
porjocilenegold23

Aula 01 - Empreende Mais - Módulo Marketing em Vendas.pptx
porCleverson Neves

O perfil de liderança das healthtechs catarinenses - Helton Marinho.pdf
porbidjan1

Apresentação Fox Treinamentos ead - CFPN 1
porfoxtreinamentos01

Wall Street - O Livro Proibido - Raiam Santos.pdf
poreuoldair1972

resumo_materias historia_7_ano_das_sociedades_recoletoras_as_primeiras_socied...
porAvelino Rocha

Fatores Críticos para o Sucesso em Projetos de Software: Evidências Empíricas...
porWladimir Farias Tenorio Filho


Conteúdo de aula - nr13

  • 1.
    Prof.: Paulo Luiz PL S E G CALDEIRAS E VASOS SOBRE PRESSÃO - NR13
  • 2.
    Prof.: Paulo Luiz PL S E G Compartilhe suas experiências Tire suas duvidas Debata com os colegas Aproveite o treinamento INFORMAÇÕES
  • 3.
    Prof.: Paulo Luiz PL S E G ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho) NR 01 O objetivo desta Norma é estabelecer as disposições gerais, o campo de aplicação, os termos e as definições comuns às Normas Regulamentadoras - NR relativas à segurança e saúde no trabalho. A observância das NR não desobriga as organizações do cumprimento de outras disposições que, com relação à matéria, sejam incluídas em códigos de obras ou regulamentos sanitários dos Estados ou Municípios, bem como daquelas oriundas de convenções e acordos coletivos de trabalho. Cabe ao empregador: a) cumprir e fazer cumprir as disposições legais e regulamentares sobre segurança e saúde no trabalho;
  • 4.
    Prof.: Paulo Luiz PL S E G b) informar aos trabalhadores: I. os riscos ocupacionais existentes nos locais de trabalho; II. as medidas de controle adotadas pela empresa para reduzir ou eliminar tais riscos; III. os resultados dos exames médicos e de exames complementares de diagnóstico aos quais os próprios trabalhadores forem submetidos; c) elaborar ordens de serviço sobre segurança e saúde no trabalho, dando ciência aos trabalhadores; d) permitir que representantes dos trabalhadores acompanhem a fiscalização dos preceitos legais e regulamentares sobre segurança e saúde no trabalho; ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho) IV. os resultados das avaliações ambientais realizadas nos locais de trabalho
  • 5.
    Prof.: Paulo Luiz PL S E G e) determinar procedimentos que devem ser adotados em caso de acidente ou doença relacionada ao trabalho, incluindo a análise de suas causas; f) disponibilizar à Inspeção do Trabalho todas as informações relativas à segurança e saúde no trabalho. g) implementar medidas de prevenção, ouvidos os trabalhadores, de acordo com a seguinte ordem de prioridade: I. eliminação dos fatores de risco; II. minimização e controle dos fatores de risco, com a adoção de medidas de proteção coletiva; III. minimização e controle dos fatores de risco, com a adoção de medidas administrativas ou de organização do trabalho; e IV. adoção de medidas de proteção individual. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
  • 6.
    Prof.: Paulo Luiz PL S E G Cabe ao trabalhador: a) cumprir as disposições legais e regulamentares sobre segurança e saúde no trabalho, inclusive as ordens de serviço expedidas pelo empregador; b) submeter-se aos exames médicos previstos nas NR; c) colaborar com a organização na aplicação das NR; d) usar o equipamento de proteção individual fornecido pelo empregador. Constitui ato faltoso a recusa injustificada do empregado ao cumprimento do disposto nas alíneas do subitem anterior. O trabalhador poderá interromper suas atividades quando constatar uma situação de trabalho onde, a seu ver, envolva um risco grave e iminente para a sua vida e saúde, informando imediatamente ao seu superior hierárquico. Comprovada pelo empregador a situação de grave e iminente risco, não poderá ser exigida a volta dos trabalhadores à atividade, enquanto não sejam tomadas as medidas corretivas ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 ( Ministério do Trabalho)
  • 7.
    Prof.: Paulo Luiz PL S E G Todo trabalhador, ao ser admitido ou quando mudar de função que implique em alteração de risco, deve receber informações sobre: a) os riscos ocupacionais que existam ou possam originar- se nos locais de trabalho; b) os meios para prevenir e controlar tais riscos; c) as medidas adotadas pela organização; d) os procedimentos a serem adotados em situação de emergência. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
  • 8.
    Prof.: Paulo Luiz PL S E G As informações podem ser transmitidas: a) durante os treinamentos; b) por meio de diálogos de segurança, documento físico ou eletrônico. Capacitação e treinamento em Segurança e Saúde no Trabalho O empregador deve promover capacitação e treinamento dos trabalhadores em conformidade com o disposto nas NR. Ao término dos treinamentos inicial, periódico ou eventual, deve ser emitido certificado. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
  • 9.
    Prof.: Paulo Luiz PL S E G A capacitação deve incluir: a) treinamento inicial; b) treinamento periódico; e c) treinamento eventual. O treinamento inicial deve ocorrer antes de o trabalhador iniciar suas funções ou de acordo com o prazo especificado em NR. O treinamento periódico deve ocorrer de acordo com periodicidade estabelecida nas NR ou, quando não estabelecido, em prazo determinado pelo empregador. O treinamento eventual deve ocorrer: a) quando houver mudança nos procedimentos, condições ou operações de trabalho, que impliquem em alteração dos riscos ocupacionais; b) na ocorrência de acidente grave ou fatal, que indique a necessidade de novo treinamento c) após retorno de afastamento ao trabalho por período superior a 180 (cento e oitenta) dias. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
  • 10.
    Prof.: Paulo Luiz PL S E G A carga horária, o prazo para sua realização e o conteúdo programático do treinamento eventual deve atender à situação que o motivou. Capacitação pode incluir: a) estágio prático, prática profissional supervisionada ou orientação em serviço; b) exercícios simulados; ou c) habilitação para operação de veículos, embarcações, máquinas ou equipamentos. O tempo despendido em treinamentos previstos nas NR é considerado como de trabalho efetivo. O certificado deve ser disponibilizado ao trabalhador e uma cópia arquivada na organização. Os treinamentos previstos em NR podem ser ministrados em conjunto com outros treinamentos da organização, observados os conteúdos e a carga horária previstos na respectiva norma regulamentadora. ASPECTOS DA LEGISLAÇÃO Portaria 3214/78 (Ministério do Trabalho)
  • 11.
    Prof.: Paulo Luiz PL S E G “Artigo 30 da lei de Instrução ao Código Penal diz”: “NINGUÉM SE ESCUSA DE CUMPRI A LEI, ALEGANDO QUE NÃO ACONHECE” O QUE É RESPONSABILIDADE?  Obrigação imposta pela Lei de REPARAR o DANO causado a outrem, por seus ATOS ou de terceiros ou por animal.  AÇÃO: Quando se prática o ATO de VIOLAR a Lei;  Quando se deixa de praticar um ATOS legal obrigatório, mesmo que seja momentâneo. A AÇÃO OU OMISSÃO SE DÁ POR: ATO DOLOSO ATO CULPOSO RESPONSABILIDADE CIVIL E CRIMINAL
  • 12.
    Prof.: Paulo Luiz PL S E G RESPONSABILIDADE CIVIL E CRIMINAL ATO DOLOSO – Quando o agente quis o resultado ou assumiu o risco de produzi-lo ATO CULPOSO – Quando o agente deu causa ao resultado por: IMPRUDÊNCIA – NEGLIGÊNCIA ou IMPERICIA.
  • 13.
    Prof.: Paulo Luiz PL S E G RESPONSABILIDADE CIVIL E CRIMINAL IMPRUDÊNCIA Ato feito de maneira precipitada ou sem cautela , ou seja, não deveria fazer, MAS FAZ.
  • 14.
    Prof.: Paulo Luiz PL S E G RESPONSABILIDADE CIVIL E CRIMINAL Descuido, desatenção, relaxo, ou seja, deixar de fazer algo que deveria ser feito. NEGLIGÊNCIA
  • 15.
    Prof.: Paulo Luiz PL S E G NR-13
  • 16.
    Prof.: Paulo Luiz PL S E G NR-13 • CONCEITO FUNDAMENTAIS; • CONHECENDO CALDEIRAS; • ACESSÓRIOS DE INSTALAÇÕES GERADORAS DE VAPOR ; • LEGISLAÇÃO E NORMALIZAÇÃO – NR13; • SEGURANÇA EM CALDEIRAS. SUMÁRIO
  • 17.
    Prof.: Paulo Luiz PL S E G NR-13 • PRESSÃO; • FORÇA; • TEMPERATURA; • CALOR; • FORMAS DE TRANSFERÊNCIA DE CALOR; • VAPOR SATURADO E VAPOR SUPERAQUECIDO. CONCEITOS FUNDAMENTAIS
  • 18.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS PRESSÃO É definida como sendo o resultado da aplicação de uma força sobre uma área FORÇA ÁREA
  • 19.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 20.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 21.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 22.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 23.

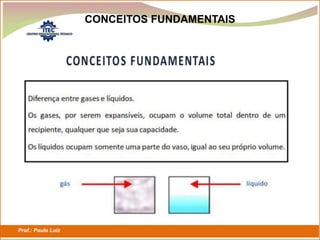

    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS EQUIPAMENTOS Equipamentos utilizado para se medir a pressão atmosférica e o barômetro
  • 24.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 25.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 26.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 27.

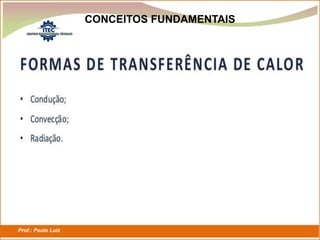

    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS Uma terceira diferença muito importante entre líquidos e gás é a MISCIBILIDADE . Os líquidos nem sempre são miscíveis entre si, como no caso do óleo e da água Os gases, ao contrário, sempre se misturam homogeneamente entre si. Um exemplo típico é o ar atmosférico , constituído de nitrogênio e outros gases em menor proporção Um outro exemplo é o do maçarico oxiacetilênico. O acetileno e oxigênio, provenientes de suas respectivas garrafas, se misturam no interior do maçarico
  • 28.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 29.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 30.

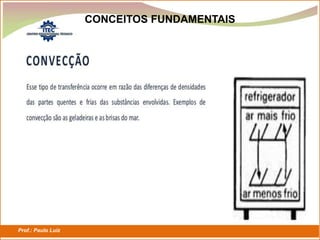

    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 31.
    Prof.: Paulo Luiz PL S E G CONCEITOS FUNDAMENTAIS
  • 32.
    Prof.: Paulo Luiz PL S E G HISTÓRIA As primeiras aplicações praticas ou de caráter industrial de vapor surgiram por volta do século 17 O inglês THOMAS SAVERY patenteou em 1698 um sistema de bombeamento de água utilizando vapor como força motriz
  • 33.
    Prof.: Paulo Luiz PL S E G Em 1711, o Thomas Newcomen desenvolveu outro equipamento com a mesma finalidade. A caldeira de NEWCOMEN era apenas um reservatório esférico, com aquecimento direto no fundo , também conhecida como caldeira de HAYCOCK HISTÓRIA
  • 34.
    Prof.: Paulo Luiz PL S E G James Watt modificou um pouco o formato em 1769, desenhando a caldeira VAGÃO, a precursora das caldeiras utilizadas em locomotivas a vapor HISTÓRIA
  • 35.
    Prof.: Paulo Luiz PL S E G STEPHEN WILCOX, em 1956, projetou um gerador de vapor com tubos inclinados, e da associação com GEORGE BADCOCK tais caldeiras passaram a ser produzidas, com grande sucesso comercial HISTÓRIA
  • 36.
    Prof.: Paulo Luiz PL S E G Em 1880, ALAN STIRLING desenvolveu uma caldeira de tubos curvados, cuja concepção básica é ainda hoje utilizada nas grandes caldeiras de tubos de água. HISTÓRIA
  • 37.
    Prof.: Paulo Luiz PL S E G Acidente TODOS ESTES MODELOS PROVOCARAM DESASTROSAS EXPLOSÕES, DEVIDO A UTILIZAÇÃO DO FOGO DIRETO E AO GRANDE ACÚMULO DE VAPOR NO RECIPIENTE
  • 38.
    Prof.: Paulo Luiz PL S E G Esta Norma Regulamentadora NR estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras a vapor, vasos de pressão, suas tubulações de interligação e tanques metálicos de armazenamento nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores. NR- 13 CALDEIRAS, VASOS DE PRESSÃO, TUBULAÇÕES E TANQUES METÁLICOS DE ARMAZENAMENTO O empregador é o responsável pela adoção das medidas determinadas nesta NR. O empregador deve garantir que os exames e testes em caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento sejam executados em condições de segurança para seus executantes e demais trabalhadores envolvidos.
  • 39.
    Prof.: Paulo Luiz PL S E G NR- 13 Não deverão ser entendidos como caldeiras os seguintes equipamentos: 1. Trocadores de calor do tipo Reboiler, Kettle, Refervedores, TLE, etc., cujo projeto de construção é governado por critérios referentes a vasos de pressão. Equipamentos com serpentina sujeita a chama direta ou gases aquecidos e que geram, porém não acumulam vapor, tais como: fornos, geradores de circulação forçada e outros Serpentinas de fornos ou de vasos de pressão que aproveitam o calor residual para gerar ou superaquecer vapor Caldeiras que utilizam fluido térmico, e não o vaporizam Para efeito da NR-13, serão considerados, como “caldeiras” todos os equipamentos que simultaneamente geram e acumulam vapor de água ou outro fluido. Unidades instaladas em veículos como caminhões e navios deverão respeitar a esta Norma Regulamentadora nos itens que forem aplicáveis e para os quais não exista normalização ou regulamentação mais específica.
  • 40.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO - CALDEIRAS Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e equipamentos similares utilizados em unidades de processo. São classificadas como: 1. Quanto à posição dos gases quentes e da água. - Aquatubulares (aquotubulares) - Flamotubulares(fogotubulares, Pirotubulares)
  • 41.
    Prof.: Paulo Luiz PL S E G NR- 13
  • 42.
    Prof.: Paulo Luiz PL S E G NR- 13
  • 43.
    Prof.: Paulo Luiz PL S E G NR- 13
  • 44.
    Prof.: Paulo Luiz PL S E G Caldeira aquatubular • caldeira aquatubular: • chamadas caldeiras de paredes de água ou de tubos de água. São as mais comuns em se tratando de plantas termelétricas ou geração de energia elétrica em geral NR- 13
  • 45.
    Prof.: Paulo Luiz PL S E G CALDEIRAS Caldeira aquatubular de grande porte
  • 46.
    Prof.: Paulo Luiz PL S E G Caldeira Flamotubular Também conhecidas como PIROTUBULARES, FOGOTUBULARES ou, ainda, como tubos de FUMAÇA , são aquelas nas quais os gases da combustão (fumos) atravessam a caldeira no interior de tubos que se encontram circundados por água, cedendo calor à mesma HORIZONTAIS: As principais cadeiras horizontais apresentam tubulões internos nos quais ocorre a combustão e através dos quais passam os gases quentes podem ter de 1 a 4 tubulões por fornalha. Tipos: Conuália; Lancaster; Multitubular; locomóvel e Escocesa Etc. NR- 13
  • 47.
    Prof.: Paulo Luiz PL S E G CALDEIRAS CONUÁLIA: É constituída de um tubulão horizontal ligando a fornoalha ao local de saída de gases; funcionamento simples; rendimento baixo; Caldeira Flamotubular
  • 48.
    Prof.: Paulo Luiz PL S E G CALDEIRAS LANCASTER: É de construção idêntica à anterior , porém tecnicamente mais evoluída ; Caldeira Flamotubular É constituída de dois a quatro tubulões internos; Algumas delas apresentam tubos de fogo e de retorno.
  • 49.
    Prof.: Paulo Luiz PL S E G CALDEIRAS MULTITUIBULAR: a queima de combustível é efetuada em uma fornalha externa; Caldeira Flamotubular Os gases quentes passam pelos tubos de fogo; Queima de qualquer tipo de combustível.
  • 50.
    Prof.: Paulo Luiz PL S E G CALDEIRAS LOCOMÓVEL: apresenta uma dupla parede em chapa na fonalha, pela qual a água circula; Caldeira Flamotubular Fácil transferência de local; Utilizada em serrarias e em campo de Petróleo
  • 51.
    Prof.: Paulo Luiz PL S E G CALDEIRAS ESCOCESA: o modelo de caldeira industrial mais difundido no mundo; Caldeira Flamotubular É destinada á queima de óleo ou gás; Criada basicamente para uso marítimo.
  • 52.
    Prof.: Paulo Luiz PL S E G CALDEIRAS Maior rendimento; Caldeira Aquatubular Maior produção de vapor ; Maior superfície de aquecimento.
  • 53.
    Prof.: Paulo Luiz PL S E G CALDEIRAS TUBULAÇÃO DE ÁGUA INFERIOR É o elemento de ligação dos tubos para possibilitar a circulação de água na caldeira , tem por função de acumular LAMA formada pela reação dos produtos químicos com a água da caldeira . A água que sai deste elemento é encaminhada para tratamento.
  • 54.
    Prof.: Paulo Luiz PL S E G CALDEIRAS TUBULAÇÃO DE ÁGUA SUPERIOR É um corpo cilíndrico contendo em seu interior água e vapor formado pela troca térmica entre os gases da combustão e a água em circulação na caldeira. Sua principal função é separar a água do vapor (ambos saturados). Estes tubos contém conexões para visores de nível, válvulas de segurança, instrumentos de indicação e controle, além de tubos de ligação com superaquecedor de vapor.
  • 55.
    Prof.: Paulo Luiz PL S E G Tubos de alimentação de água CALDEIRAS São distribuídos no tubulão superior através de furos dispostos em toda a extensão do tubulão. Este tubos são geralmente posicionados 45º para baixo e direcionados na parte traseira do costado do tubulação.
  • 56.
    Prof.: Paulo Luiz PL S E G ESQUEMA BASICO DE UMA CALDEIRA AQUATUBULAR CALDEIRAS
  • 57.
    Prof.: Paulo Luiz PL S E G Tubos de purga contínua CALDEIRAS Localiza-se abaixo do nível de água aproximadamente, com furos em toda a extensão. É deste tubo que se faz coleta de água para análise de sólidos, fosfatos, dispersantes, pH, sulfito, alcalinidade, sílica,a qual é feito o controle químico da água da caldeira.
  • 58.
    Prof.: Paulo Luiz PL S E G Defletor CALDEIRAS É constituído de chapas, colocados no costado frontal do tubulão de vapor, formando uma câmara para receber o vapor dos tubos geradores.
  • 59.
    Prof.: Paulo Luiz PL S E G Separadores de vapor CALDEIRAS Consiste em chicanas e filtros que destinam-se a reter água do vapor, de maneira que esse entre “seco” no superaquecedor.
  • 60.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 61.
    Prof.: Paulo Luiz PL S E G PMTP ou PMTA NR- 13 • Pressão Máxima de Trabalho Permitida - PMTP • Pressão Máxima de Trabalho Admissível - PMTA É o maior valor de pressão compatível com o código de projeto, a resistência dos materiais utilizados , as dimensões do equipamento e seus paramentos operacionais . A PMTA é calculada ou determinada utilizando-se fórmulas e tabelas disponíveis no código de projeto da caldeira. As dimensões e geometria de cada parte específica da caldeira EX. diâmetro, espessura etc. Essas fontes levam em consideração: • Resistência dos materiais; • Outros fatores específicos para cada situação.
  • 62.
    Prof.: Paulo Luiz PL S E G RISCO GRAVE E IMINENTE NR- 13 Constitui risco grave e iminente a falta de qualquer um dos seguintes itens: • Válvula de segurança com pressão de abertura ajustada em valor igual ou inferior PMTA. • Instrumento que indique a pressão do valor acumulado .
  • 63.
    Prof.: Paulo Luiz PL S E G NR- 13 RISCO GRAVE E IMINENTE • Injetor ou outro meio de alimentação de água, independentemente do sistema principal, em caldeiras a combustível solido. • Sistema de indicação para controle do nível de água ou outro sistema que evite o superaquecimento por alimentação deficiente.
  • 64.

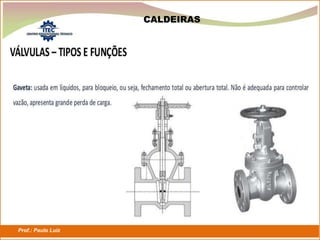

    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 65.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 66.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 67.
    Prof.: Paulo Luiz PL S E G CALDEIRAS

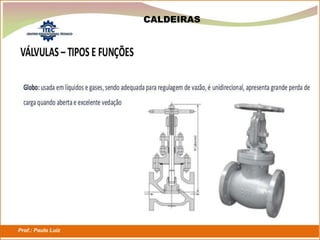

  • 68.

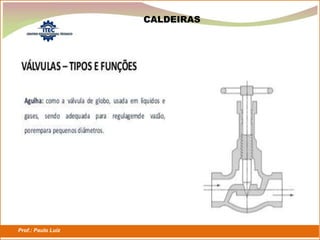

    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 69.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 70.

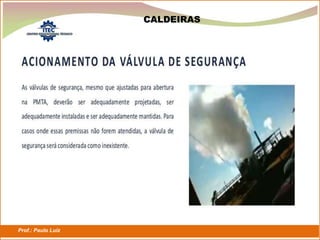

    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 71.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 72.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 73.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 74.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 75.
    Prof.: Paulo Luiz PL S E G CALDEIRAS Conforme a NR13, as caldeiras são classificadas em 2 (duas) categorias, conforme segue: a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 kPa (19,98 kgf/cm2 ), com volume superior a 100 L (cem litros); b) caldeiras da categoria B são aquelas cuja a pressão de operação seja superior a 60 kPa (0,61 kgf/cm2 ) e inferior a 1960 kPa (19,98 kgf/cm2 ), volume interno superior a 100 L (cem litros) e o produto entre a pressão de operação em kPa e o volume interno em m³ seja superior a 6 (seis).
  • 76.
    Prof.: Paulo Luiz PL S E G As caldeiras devem ser dotadas dos seguintes itens: a) válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração; CALDEIRAS 1. Ser adequadamente projetada. 2. Ser adequadamente instaladas. 3. Ser adequadamente mantidas”. Toda Caldeira deve possuir no estabelecimento onde estiver instalada, as seguintes documentação devidamente:  PRONTUARIO DA CALDEIRA;  REGISTRO DE SEGURANÇA ;  PROJETO DE INSTALAÇÃO;  PROJETOS DE ALTERAÇÃO OU REPARO;  RELATÓRIOS DE INSPEÇÃO.
  • 77.
  • 78.
    Prof.: Paulo Luiz PL S E G Registro de Segurança
  • 79.
    Prof.: Paulo Luiz PL S E G Segurança na Operação de Caldeiras Toda caldeira deve possuir Manual de Operação atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo: a) Procedimentos de partidas e paradas. b) Procedimentos e parâmetros operacionais de rotina. c) Procedimentos para situações de emergência. d) Procedimentos gerais de segurança, saúde e de preservação do meio ambiente. O Manual de Operação da caldeira (ou das caldeiras) deve estar sempre disponível para consulta dos operadores, em local próximo ao posto de trabalho. Os manuais devem ser mantidos atualizados, sendo que todas as alterações ocorridas nos procedimentos operacionais ou nas características das caldeiras deverão ser de pleno conhecimento de seus operadores e prontamente incorporados aos respectivos manuais.
  • 80.
    Prof.: Paulo Luiz PL S E G Os instrumentos e controles de caldeiras devem ser mantidos calibrados e em boas condições operacionais, constituindo condição de risco grave e iminente o emprego de artifícios que neutralizem sistemas de controle e segurança da caldeira. Segurança na Operação de Caldeiras FONTE: IMAGEM GOOGLE Todos os instrumentos e controles que interfiram com a segurança da caldeira deverão ser calibrados periodicamente e serem adequadamente mantidos. “A utilização de artifícios como, por exemplo, jumps que neutralizem os sistemas de controle e segurança, será considerada como risco grave e iminente e pode levar à interdição da caldeira”. Para esses casos, é necessário fazer estudo dos riscos envolvidos e acompanhamento dessa operação, envolvendo todos os setores que possam por esta ser afetados.
  • 81.
    Prof.: Paulo Luiz PL S E G Segurança na Operação de Caldeiras A periodicidade de manutenção e a definição dos instrumentos e controles necessários à segurança da caldeira deverão ser definidos pelos profissionais legalmente habilitados para cada especialidade. A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários, para compatibilizar suas propriedades físico-químicas com os parâmetros de operação da caldeira. Sempre que análises físico-químicas e resultados das inspeções indicarem problemas de depósitos excessivos, corrosão e outras deteriorações no lado água, atenção especial deverá ser dada a sua qualidade, em particular, verificando se suas características estão de acordo com as requeridas pela caldeira. De modo geral, quanto maior a pressão de operação mais apurados deverão ser os requisitos de tratamento de água”.
  • 82.
    Prof.: Paulo Luiz PL S E G Projeto de instalação Meio utilizado para evitar que bloqueios inadvertidos
  • 83.
    Prof.: Paulo Luiz PL S E G PROJETO DE INSTALAÇÃO
  • 84.
    Prof.: Paulo Luiz PL S E G Quando a caldeira for instalada em ambiente aberto, a Área de Caldeiras deve satisfazer os seguintes requisitos: PROJETO DE INSTALAÇÃO a) Estar afastada no mínimo três metros de: • outras instalações do estabelecimento; • de depósitos de combustíveis, executando-se reservatórios para partida com até 2.000 litros de capacidade; • do limite de propriedade de terceiros; • do limite com as vias públicas. b) Dispor de pelo menos duas saídas amplas, permanentemente desobstruídas e dispostas em direções distintas. c) Dispor de acesso fácil e seguro, necessário à operação e manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas.
  • 85.
    Prof.: Paulo Luiz PL S E G PROJETO DE INSTALAÇÃO d) Ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes. e) Dispor de iluminação conforme normas oficiais vigentes. f) Ter sistema de iluminação de emergência caso operar à noite. Quando a caldeira estiver instalada em ambiente confinado, a Casa de Caldeiras deve satisfazer os seguintes requisitos: a) Constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas parede adjacente a outras instalações do estabelecimento, porém com as outras paredes afastadas de, no mínimo, três metros de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2.000 litros de capacidade.
  • 86.
    Prof.: Paulo Luiz PL S E G PROJETO DE INSTALAÇÃO b) Dispor de pelo menos duas saídas amplas, permanentemente desobstruídas e dispostas em direções distintas. c) Dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas. d) Dispor de sensor para detecção de vazamento de gás quando se tratar de caldeira a combustível gasoso. e) Não ser utilizada para qualquer outra finalidade f) Dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas. g) Ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes.
  • 87.
    Prof.: Paulo Luiz PL S E G h) Dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência. PROJETO DE INSTALAÇÃO Os dispositivos que garantam a ventilação permanente são instalados quando forem indispensáveis para garantir a ventilação adequada na área em volta da caldeira. Ventilação permanente não significa necessariamente ventilação com sopradores ou ventiladores (ventilação local exaustora ou geral diluidora).
  • 88.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 89.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 90.
    Prof.: Paulo Luiz PL S E G CALDEIRAS
  • 91.

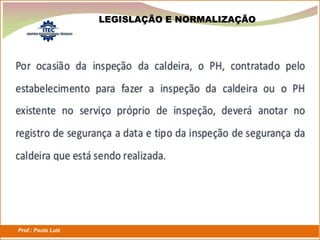

    Prof.: Paulo Luiz PL S E G LEGISLAÇÃO E NORMALIZAÇÃO
  • 92.
    Prof.: Paulo Luiz PL S E G LEGISLAÇÃO E NORMALIZAÇÃO

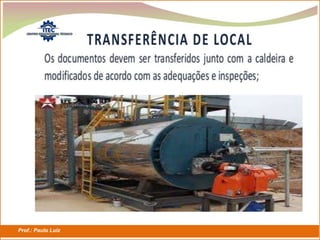

  • 93.
  • 94.
    Prof.: Paulo Luiz PL S E G Caso a caldeira venha a ser considerada inadequada para uso, o Registro de Segurança deve conter tal informação e receber encerramento formal. Caldeira venha a ser considerada inadequada para uso Caso a caldeira venha ser considerada inadequada para uso futuro, o respectivo Registro de Segurança deverá apresentar claramente os motivos pelos quais está sendo adotada tal decisão. O encerramento formal do Registro de Segurança deverá ser feito por um PH e comunicado por meio de Relatório de Inspeção de Segurança Extraordinária à Representação Sindical da Categoria Profissional Predominante no Estabelecimento conforme normas vigentes. Recomenda-se para estes casos que a caldeira seja inutilizada, antes do descarte, para evitar uso posterior. DESATIVAÇÃO
  • 95.

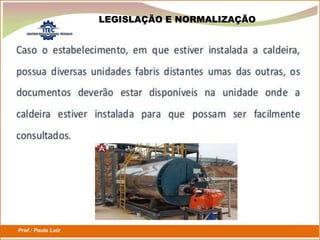

    Prof.: Paulo Luiz PL S E G LEGISLAÇÃO E NORMALIZAÇÃO
  • 96.
    Prof.: Paulo Luiz PL S E G SEGURANÇA EM CALDEIRAS
  • 97.
    Prof.: Paulo Luiz PL S E G SEGURANÇA EM CALDEIRAS
  • 98.
    Prof.: Paulo Luiz PL S E G INSPEÇÃO DE SEGURANÇA
  • 99.
    Prof.: Paulo Luiz PL S E G INSPEÇÃO DE SEGURANÇA
  • 100.
    Prof.: Paulo Luiz PL S E G INSPEÇÃO DE SEGURANÇA
  • 101.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO Vasos de pressão - são reservatórios projetados para resistir com segurança a pressões internas diferentes da pressão atmosférica, ou submetidos à pressão externa, cumprindo assim a sua função básica no processo no qual estão inseridos; para efeitos desta NR, estão incluídos: a) permutadores de calor, evaporadores e similares; b) vasos de pressão ou partes sujeitas à chama direta que não estejam dentro do escopo de outras NR; c) vasos de pressão encamisados, incluindo refervedores e reatores; d) autoclaves e caldeiras de fluido térmico. Para efeito desta NR, os vasos de pressão são classificados em categorias segundo a classe de fluido e o potencial de risco. a) Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:
  • 102.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO Classe A: - fluidos inflamáveis; - fluidos combustíveis com temperatura superior ou igual a 200 ºC (duzentos graus Celsius); - fluidos tóxicos com limite de tolerância igual ou inferior a 20 ppm (vinte partes por milhão); -- hidrogênio; -- acetileno. Classe B: - fluidos combustíveis com temperatura inferior a 200 ºC (duzentos graus Celsius); - fluidos tóxicos com limite de tolerância superior a 20 ppm (vinte partes por milhão).
  • 103.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO Classe C: - vapor de água, gases asfixiantes simples ou ar comprimido. Obs.: Como exemplos de gases asfixiantes simples, os mais utilizados são o nitrogênio, argônio e o dióxido de carbono (CO2). Classe D: - outro fluido não enquadrado acima. b) Quando se tratar de mistura deve ser considerado para fins de classificação o fluido que apresentar maior risco aos trabalhadores e instalações, considerando-se sua toxicidade, inflamabilidade e concentração. c) Os vasos de pressão são classificados em grupos de potencial de risco em função do produto P.V, onde P é a pressão máxima de operação em MPa, em módulo, e V o seu volume em m3 , conforme segue: Os vasos de pressão devem ser dotados dos seguintes itens:
  • 104.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO a) válvula de segurança ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração; “Válvulas de segurança-piloto operadas podem ser consideradas como “outro dispositivo”, desde que mantenha a capacidade de funcionamento em qualquer condição de anormalidade operacional”. “As válvulas de segurança devem abrir em pressão estabelecida pelo código de projeto.” b) vasos de pressão submetidos a vácuo devem ser dotados de dispositivos de segurança quebra-vácuo ou outros meios previstos no projeto; se também submetidos à pressão positiva devem atender à alínea “a” deste subitem;
  • 105.
    Prof.: Paulo Luiz PL S E G Todo vaso de pressão deve ter afixado em seu corpo em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações: a) fabricante; b) número de identifica a) fabricante; b) número de identificação; c) ano de fabricação; d) pressão máxima de trabalho admissível; e) pressão de teste hidrostático de abricação; f) código de projeto e ano de edição. Além da placa de identificação, deve constar, em local visível, a categoria do vaso, conforme subitem NR-13, e seu número ou código de identificação. Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada: VASOS SOBRE PRESSÃO
  • 106.
    Prof.: Paulo Luiz PL S E G a) Prontuário do vaso de pressão a ser fornecido pelo fabricante, contendo as seguintes informações: - código de projeto e ano de edição; VASOS SOBRE PRESSÃO - código de projeto e ano de edição; - especificação dos materiais; - procedimentos utilizados na fabricação, montagem e inspeção final; - metodologia para estabelecimento da PMTA; - conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil; - categoria do vaso, atualizada pelo empregador sempre que alterada a original; - pressão máxima de operação; - registros documentais do teste hidrostático; - características funcionais, atualizadas pelo empregador sempre que alteradas as originais; - ano de fabricação;
  • 107.
    Prof.: Paulo Luiz PL S E G b) Registro de Segurança em conformidade com o item da NR-13; VASOS SOBRE PRESSÃO c) Projeto de alteração ou reparo em conformidade com os itens da NR-13; d) Relatórios de inspeção em conformidade com o item da NR-13; e) Certificados de calibração dos dispositivos de segurança, onde aplicável O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado do estabelecimento com segurança da informação onde serão registradas: a) todas as ocorrências importantes capazes de influir nas condições de segurança dos vasos de pressão; b) as ocorrências de inspeções de segurança inicial, periódica e extraordinária, devendo constar a condição operacional do vaso, o nome legível e assinatura do PH, no caso de registro em livro físico ou cópias impressas.
  • 108.
    Prof.: Paulo Luiz PL S E G VASOS SOBRE PRESSÃO
  • 109.
    Prof.: Paulo Luiz PL S E G INSPEÇÃO Inspeção na caldeira e vasos sobre pressão por ultrassom E PARA FINALIZAR ACIDENTE
  • 110.
    Prof.: Paulo Luiz PL S E G EXPLOSÃO EM CALDEIRA DA EXXON VISTA GERAL DA CALDEIRA VISTA GERAL DA CALDEIRA
  • 111.
    Prof.: Paulo Luiz PL S E G ACIDENTE Na noite de 09 de Dezembro de 2000, as 02:30, 3 pessoas estavam tentando dar partida (re-start) na caldeira quando ocorreu uma explosão dentro da câmara de combustão da caldeira. As 3 pessoas ficaram gravemente feridas, com mais de 50% da área de corpo queimados por queimaduras de segundo grau. Duas destas pessoas subseqüentemente morreram no hospital: • 1 Operador de 23 anos de idade. • 1 Operadora de 21 anos de idade.
  • 112.
    Prof.: Paulo Luiz PL S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
  • 113.
    Prof.: Paulo Luiz PL S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
  • 114.
    Prof.: Paulo Luiz PL S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
  • 115.
    Prof.: Paulo Luiz PL S E G FOTOS DA CALDEIRA APÓS A EXPLOSÃO
  • 116.
