O documento discute os conceitos, princípios e principais mecanismos da concentração gravítica, um processo onde partículas de diferentes densidades são separadas por forças gravitacionais ou centrífugas. Detalha os princípios da aceleração diferencial, sedimentação retardada e velocidade diferencial em escoamento laminar que permitem a separação das partículas. Também descreve diversos equipamentos gravíticos como calhas, mesas, espiral e hidrociclone usados no processo.

1. Instituto Federal do Amapá
Campus Macapá
Concentração Gravítica
Conceitos, Princípios e Principais Mecanismos
1

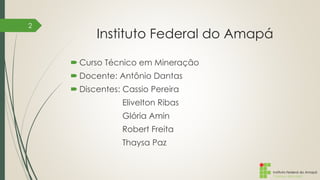

2. Instituto Federal do Amapá
Campus Macapá
Instituto Federal do Amapá
 Curso Técnico em Mineração
 Docente: Antônio Dantas
 Discentes: Cassio Pereira
Elivelton Ribas
Glória Amin
Robert Freita
Thaysa Paz
2

3. Instituto Federal do Amapá
Campus Macapá

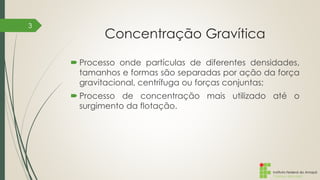

Concentração Gravítica
 Processo onde partículas de diferentes densidades,
tamanhos e formas são separadas por ação da força
gravitacional, centrífuga ou forças conjuntas;
 Processo de concentração mais utilizado até o
surgimento da flotação.
3

4. Instituto Federal do Amapá
Campus Macapá
Concentração
Gravítica
Ilustração de um
garimpeiro utilizando a
bateia
4

5. Instituto Federal do Amapá
Campus Macapá
Concentração
Gravítica
Foto de um jigue,
equipamento de
concentração gravítica
5

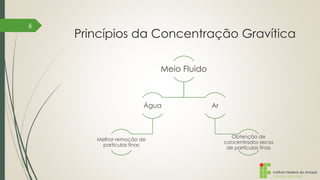

6. Instituto Federal do Amapá
Campus Macapá
Princípios da Concentração Gravítica
Meio Fluido
Água
Melhor remoção de
partículas finas
Ar
Obtenção de
concentrados secos
de partículas finas
6

7. Instituto Federal do Amapá
Campus Macapá

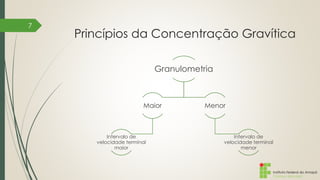

Princípios da Concentração Gravítica
Granulometria
Maior
Intervalo de
velocidade terminal
maior
Menor
Intervalo de
velocidade terminal
menor
7

8. Instituto Federal do Amapá
Campus Macapá
Principais Mecanismos da
Separação Gravítica
Aceleração diferencial, sedimentação retardada, velocidade diferencial
em escoamento laminar, consolidação intersticial e ação de forças
cisalhantes
8

9. Instituto Federal do Amapá
Campus Macapá

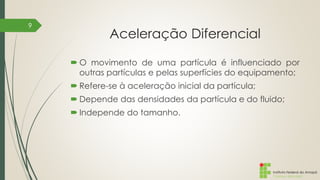

Aceleração Diferencial
 O movimento de uma partícula é influenciado por
outras partículas e pelas superfícies do equipamento;
 Refere-se à aceleração inicial da partícula;
 Depende das densidades da partícula e do fluido;
 Independe do tamanho.
9

10. Instituto Federal do Amapá
Campus Macapá

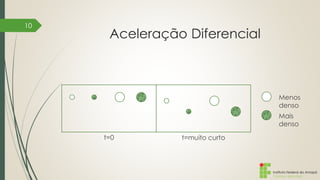

Aceleração Diferencial
10
t=0 t=muito curto
Mais
denso
Menos
denso

11. Instituto Federal do Amapá
Campus Macapá

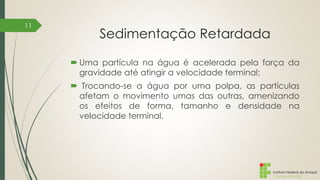

Sedimentação Retardada
 Uma partícula na água é acelerada pela força da
gravidade até atingir a velocidade terminal;
 Trocando-se a água por uma polpa, as partículas
afetam o movimento umas das outras, amenizando
os efeitos de forma, tamanho e densidade na
velocidade terminal.
11

12. Instituto Federal do Amapá
Campus Macapá

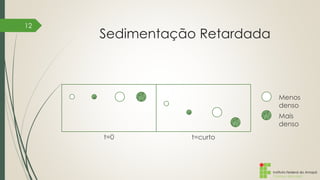

Sedimentação Retardada
12
t=0 t=curto
Mais
denso
Menos
denso

13. Instituto Federal do Amapá
Campus Macapá

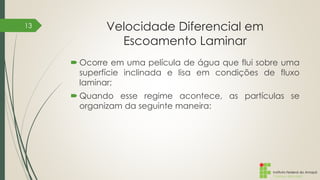

Velocidade Diferencial em
Escoamento Laminar
 Ocorre em uma película de água que flui sobre uma
superfície inclinada e lisa em condições de fluxo
laminar;
 Quando esse regime acontece, as partículas se
organizam da seguinte maneira:
13

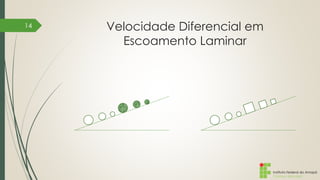

14. Instituto Federal do Amapá
Campus Macapá
Velocidade Diferencial em
Escoamento Laminar
14

15. Instituto Federal do Amapá
Campus Macapá

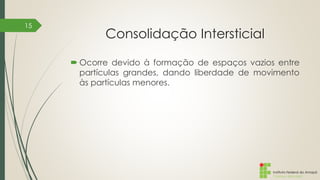

Consolidação Intersticial
 Ocorre devido à formação de espaços vazios entre
partículas grandes, dando liberdade de movimento
às partículas menores.
15

16. Instituto Federal do Amapá
Campus Macapá
Consolidação Intersticial
16
Início Fim
Mais
denso
Menos
denso

17. Instituto Federal do Amapá
Campus Macapá

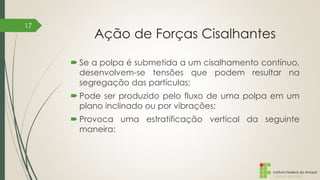

Ação de Forças Cisalhantes
 Se a polpa é submetida a um cisalhamento contínuo,
desenvolvem-se tensões que podem resultar na
segregação das partículas;
 Pode ser produzido pelo fluxo de uma polpa em um
plano inclinado ou por vibrações;
 Provoca uma estratificação vertical da seguinte
maneira:
17

18. Instituto Federal do Amapá
Campus Macapá
Ação de Forças Cisalhantes
18

19. Instituto Federal do Amapá
Campus Macapá

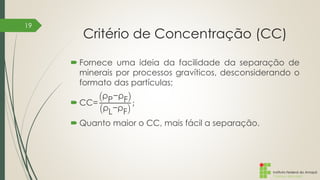

Critério de Concentração (CC)
 Fornece uma ideia da facilidade da separação de
minerais por processos gravíticos, desconsiderando o
formato das partículas;
 CC=
ρP−ρF
ρL−ρF
;
 Quanto maior o CC, mais fácil a separação.
19

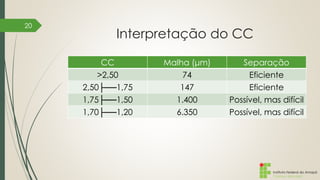

20. Instituto Federal do Amapá
Campus Macapá
Interpretação do CC
CC Malha (μm) Separação
>2,50 74 Eficiente
2,50├──1,75 147 Eficiente
1,75├──1,50 1.400 Possível, mas difícil
1,70├──1,20 6.350 Possível, mas difícil
20

21. Instituto Federal do Amapá
Campus Macapá
Equipamentos Gravíticos
Calha simples, calha estrangulada, concentrador Reichert, mesa plana,
jigue, mesa oscilatória, espiral, hidrociclone e concentrador centrífugo
21

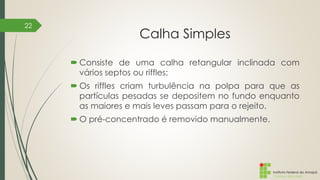

22. Instituto Federal do Amapá
Campus Macapá
Calha Simples
 Consiste de uma calha retangular inclinada com
vários septos ou riffles;
 Os riffles criam turbulência na polpa para que as
partículas pesadas se depositem no fundo enquanto
as maiores e mais leves passam para o rejeito.
 O pré-concentrado é removido manualmente.
22

23. Instituto Federal do Amapá
Campus Macapá
Calha Simples
23

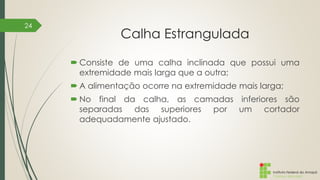

24. Instituto Federal do Amapá
Campus Macapá
Calha Estrangulada
 Consiste de uma calha inclinada que possui uma
extremidade mais larga que a outra;
 A alimentação ocorre na extremidade mais larga;
 No final da calha, as camadas inferiores são
separadas das superiores por um cortador
adequadamente ajustado.
24

25. Instituto Federal do Amapá
Campus Macapá
Concentrador Reichert
 Consiste de uma série de cones invertidos,
sobrepostos por distribuidores cônicos, arranjados
verticalmente;
 A alimentação é feita sobre a superfície do
distribuidor cônico;
 Os minerais mais densos tendem a descer, formando
uma camada estratificada que é separada;
 As partículas leves passam pela abertura anular e
alimentam outro estágio de cones.
25

26. Instituto Federal do Amapá
Campus Macapá

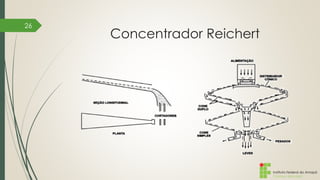

Concentrador Reichert
26

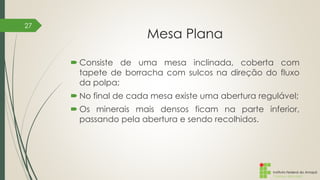

27. Instituto Federal do Amapá
Campus Macapá
Mesa Plana
 Consiste de uma mesa inclinada, coberta com
tapete de borracha com sulcos na direção do fluxo
da polpa;
 No final de cada mesa existe uma abertura regulável;
 Os minerais mais densos ficam na parte inferior,
passando pela abertura e sendo recolhidos.
27

28. Instituto Federal do Amapá
Campus Macapá

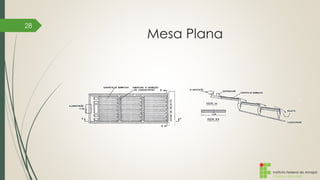

Mesa Plana
28

29. Instituto Federal do Amapá
Campus Macapá

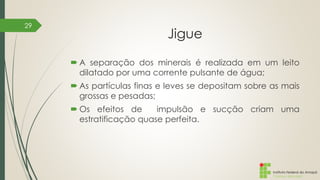

Jigue
 A separação dos minerais é realizada em um leito
dilatado por uma corrente pulsante de água;
 As partículas finas e leves se depositam sobre as mais
grossas e pesadas;
 Os efeitos de impulsão e sucção criam uma
estratificação quase perfeita.
29

30. Instituto Federal do Amapá
Campus Macapá

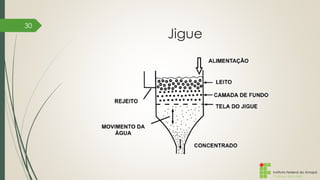

Jigue
30

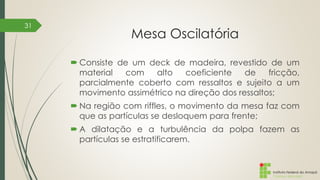

31. Instituto Federal do Amapá
Campus Macapá
Mesa Oscilatória
 Consiste de um deck de madeira, revestido de um
material com alto coeficiente de fricção,
parcialmente coberto com ressaltos e sujeito a um
movimento assimétrico na direção dos ressaltos;
 Na região com riffles, o movimento da mesa faz com
que as partículas se desloquem para frente;
 A dilatação e a turbulência da polpa fazem as
partículas se estratificarem.
31

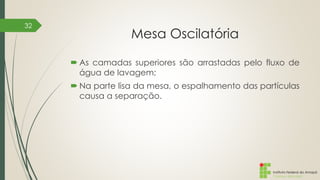

32. Instituto Federal do Amapá
Campus Macapá
Mesa Oscilatória
 As camadas superiores são arrastadas pelo fluxo de
água de lavagem;
 Na parte lisa da mesa, o espalhamento das partículas
causa a separação.
32

33. Instituto Federal do Amapá
Campus Macapá
Mesa Oscilatória
33

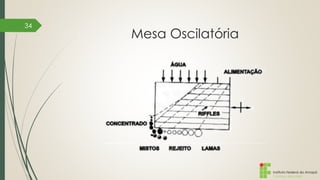

34. Instituto Federal do Amapá
Campus Macapá
Mesa Oscilatória
34

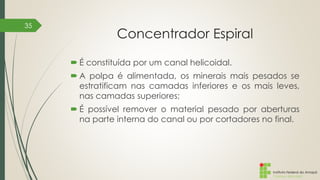

35. Instituto Federal do Amapá
Campus Macapá
Concentrador Espiral
 É constituída por um canal helicoidal.
 A polpa é alimentada, os minerais mais pesados se
estratificam nas camadas inferiores e os mais leves,
nas camadas superiores;
 É possível remover o material pesado por aberturas
na parte interna do canal ou por cortadores no final.
35

36. Instituto Federal do Amapá
Campus Macapá

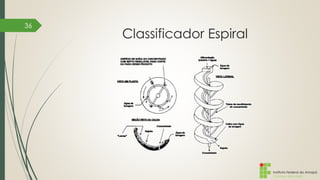

Classificador Espiral
36

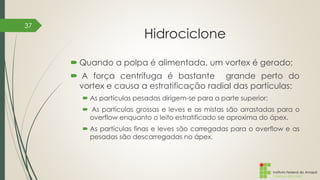

37. Instituto Federal do Amapá
Campus Macapá
Hidrociclone
 Quando a polpa é alimentada, um vortex é gerado;
 A força centrífuga é bastante grande perto do
vortex e causa a estratificação radial das partículas:
 As partículas pesadas dirigem-se para a parte superior;
 As partículas grossas e leves e as mistas são arrastadas para o
overflow enquanto o leito estratificado se aproxima do ápex.
 As partículas finas e leves são carregadas para o overflow e as
pesadas são descarregadas no ápex.
37

38. Instituto Federal do Amapá
Campus Macapá

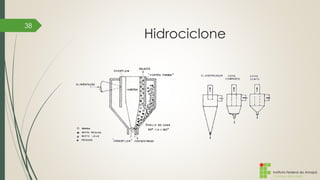

Hidrociclone
38

39. Instituto Federal do Amapá
Campus Macapá
Concentrador Centrífugo
 Nos concentradores tipo Knelson, a força centrífuga
empregada é cerca de cinquenta vezes a força de
gravidade;
 Esta força centrífuga prende as partículas mais
pesadas em anéis. O material leve vai escapando
dos anéis e sai na parte superior do concentrador.
39

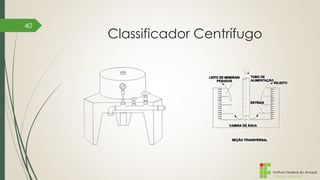

40. Instituto Federal do Amapá
Campus Macapá
Classificador Centrífugo
40

41. Instituto Federal do Amapá
Campus Macapá
Obrigado(a)!41
