O documento descreve a origem e propriedades do cobre, seu processo de extração e refino a partir de minérios, e suas principais aplicações industriais e em ligas metálicas.

1. Joaldo Alcântara Jonathan Saquino Francieli Mario Marli Mota

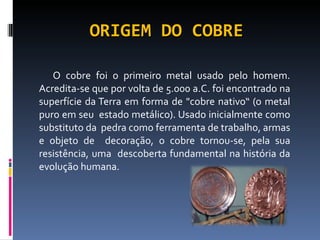

2. ORIGEM DO COBRE O cobre foi o primeiro metal usado pelo homem. Acredita-se que por volta de 5.000 a.C. foi encontrado na superfície da Terra em forma de "cobre nativo“ (o metal puro em seu estado metálico). Usado inicialmente como substituto da pedra como ferramenta de trabalho, armas e objeto de decoração, o cobre tornou-se, pela sua resistência, uma descoberta fundamental na história da evolução humana.

3. CARACTERÍSTICAS Nome : Cobre Número Atômico : 29 Símbolo Químico : Cu Classe de Substâncias Elementares : Metal Origem : Natural Estado Físico : Sólido Densidade [298K] : 8960 kg m-3 Preço (kg) : R$15,00 (sucata) Rede Cristalina : cúbica de faces centradas Ponto de Fusão : 1357 K/ 1080 °C Ponto de Ebulição : 2840 K / 3113 °C Condutividade Elétrica : 5.98x107 Ohm-1m-1 Condutividade Térmica : 401 W m-1K-1

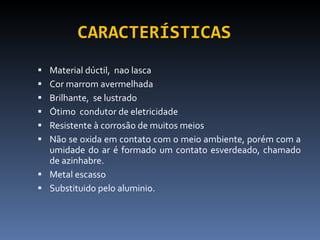

4. CARACTERÍSTICAS Material dúctil, nao lasca Cor marrom avermelhada Brilhante, se lustrado Ótimo condutor de eletricidade Resistente à corrosão de muitos meios Não se oxida em contato com o meio ambiente, porém com a umidade do ar é formado um contato esverdeado, chamado de azinhabre. Metal escasso Substituido pelo aluminio.

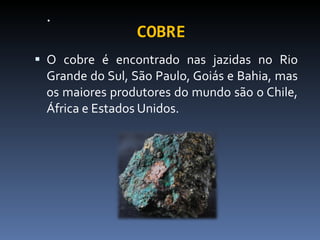

5. COBRE O cobre é encontrado nas jazidas no Rio Grande do Sul, São Paulo, Goiás e Bahia, mas os maiores produtores do mundo são o Chile, África e Estados Unidos.

6. COBRE Além de existir pouco cobre, ele costuma aparecer escondido com outros materiais. O minério de cobre calcopirita que é uma mistura de cobre, enxofre e ferro onde o cobre é extraído da seguinte forma: Essa combinação passa por uma trituração e depois por um moinho que sai em pedaços que varia de 0,05 mm a 0,5 mm.

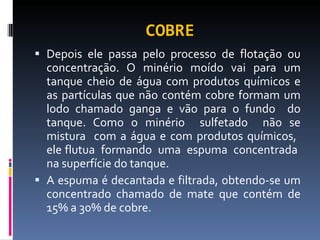

7. COBRE Depois ele passa pelo processo de flotação ou concentração. O minério moído vai para um tanque cheio de água com produtos químicos e as partículas que não contém cobre formam um lodo chamado ganga e vão para o fundo do tanque. Como o minério sulfetado não se mistura com a água e com produtos químicos, ele flutua formando uma espuma concentrada na superfície do tanque. A espuma é decantada e filtrada, obtendo-se um concentrado chamado de mate que contém de 15% a 30% de cobre.

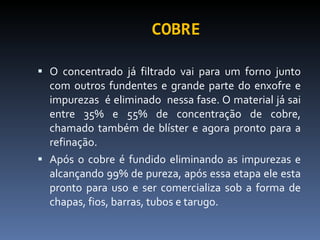

8. COBRE O concentrado já filtrado vai para um forno junto com outros fundentes e grande parte do enxofre e impurezas é eliminado nessa fase. O material já sai entre 35% e 55% de concentração de cobre, chamado também de blíster e agora pronto para a refinação. Após o cobre é fundido eliminando as impurezas e alcançando 99% de pureza, após essa etapa ele esta pronto para uso e ser comercializa sob a forma de chapas, fios, barras, tubos e tarugo.

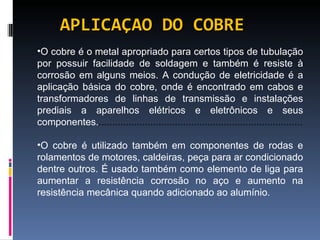

9. APLICAÇAO DO COBRE O cobre é o metal apropriado para certos tipos de tubulação por possuir facilidade de soldagem e também é resiste à corrosão em alguns meios. A condução de eletricidade é a aplicação básica do cobre, onde é encontrado em cabos e transformadores de linhas de transmissão e instalações prediais a aparelhos elétricos e eletrônicos e seus componentes. ........................................................................... O cobre é utilizado também em componentes de rodas e rolamentos de motores, caldeiras, peça para ar condicionado dentre outros. É usado também como elemento de liga para aumentar a resistência corrosão no aço e aumento na resistência mecânica quando adicionado ao alumínio.

10. APLICAÇÃO DE ALGUMAS LIGAS: Cobre e Zinco Esta liga é utilizada em moedas, medalhas, bijuterias, radiadores de automóvel, ferragens, cartuchos, diversos componentes estampados e conformados etc. Cobre e Estanho É utilizado em tubos flexíveis, torneiras, varetas de soldagem, válvulas, buchas, engrenagens etc.

11. APLICAÇÃO DE ALGUMAS LIGAS: Cobre e Alumínio É utilizada em peças para embarcações, trocadores de calor, evaporadores, soluções ácidas ou salinas etc. Cobre e Níquel É utilizada em cultivos marinhos, moedas, bijuterias, armações de lentes etc. Por sua coloração, estas ligas são facilmente confundidas com a prata. São utilizadas em chaves, equipamentos de telecomunicações, decoração, relojoaria, componentes de aparelhos óticos e fotográficos etc. Cobre e Ouro O ouro 18 quilates: mistura de 75% de ouro e 25% de cobre (a quantidade de ouro na liga é indicada em quilates: o ouro puro é o ouro 24 quilates, portanto, quanto mais baixo for o número de quilates, menor será a quantidade de ouro.

12. PROCESSO PRODUTIVO DO SEUS PRINCIPAIS PRODUTOS: FIOS, CABOS E TUBULAÇÕES Fundição Um dos processos produtivo para chegar aos produtos feitos de cobre é a fundição. O processo de fundição consiste em despejar um metal líquido num molde contendo uma cavidade na geometria desejada para a peça, permitindo obter peças de geometria complexas ou simples.

13. ETAPAS DO PROCESSO DE FUNDIÇÃO: Fabricação do molde Modelagem (introdução do modelo na caixa de compactação de areia) Extração do molde Vazamento Desmontagem Acabamento

14. EXTRUSÃO A extrusão é um processo de produção de componentes mecânicos de onde o material é forçado através de uma matriz adquirindo assim a forma pré determinada pelo projetista da peça. O cobre e o alumínio são os materiais mais sutilizado nesse processo.

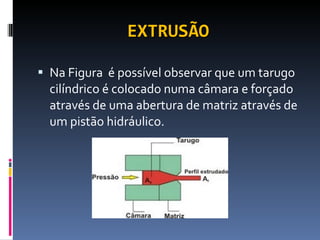

15. EXTRUSÃO Na Figura é possível observar que um tarugo cilíndrico é colocado numa câmara e forçado através de uma abertura de matriz através de um pistão hidráulico.

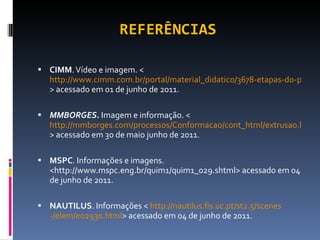

16. REFERÊNCIAS CIMM . Vídeo e imagem. < http://www.cimm.com.br/portal/material_didatico/3678-etapas-do-processo-de-fundio > acessado em 01 de junho de 2011. MMBORGES. Imagem e informação. < http://mmborges.com/processos/Conformacao/cont_html/extrusao.htm > acessado em 30 de maio junho de 2011. MSPC . Informações e imagens. <http://www.mspc.eng.br/quim1/quim1_029.shtml> acessado em 04 de junho de 2011. NAUTILUS . Informações < http://nautilus.fis.uc.pt/st2.5/ scenes -/elem/e02930.html > acessado em 04 de junho de 2011.
