O documento descreve o ciclo das rochas e os principais tipos de rochas. Resume os processos de formação das rochas ígneas, metamórficas e sedimentares e como elas se relacionam no ciclo contínuo de transformações da crosta terrestre. Explica também a cristalização fracionada dos magmas e como isso origina diferentes tipos de rochas magmáticas.

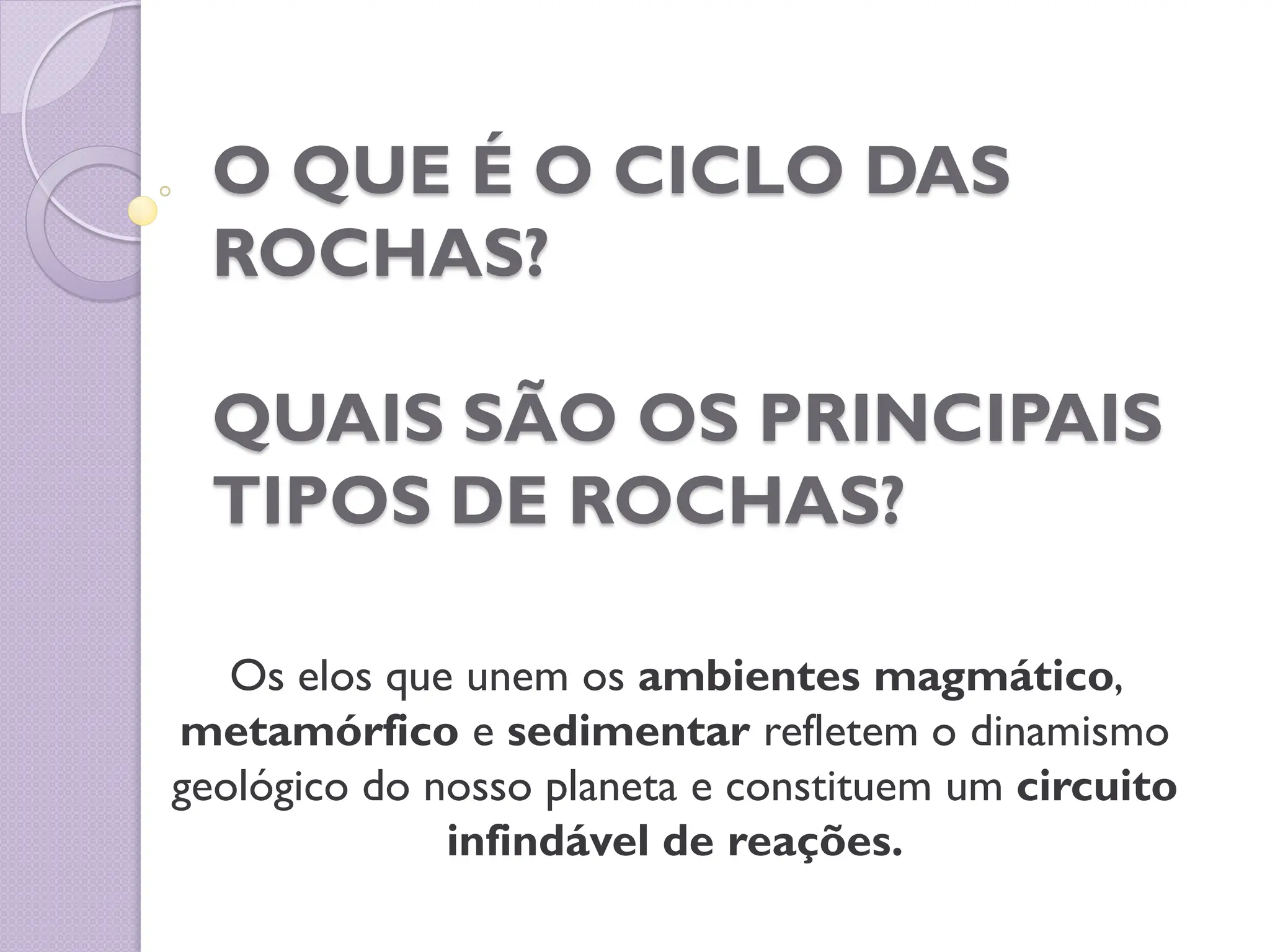

1. O QUE É O CICLO DAS
ROCHAS?
QUAIS SÃO OS PRINCIPAIS
TIPOS DE ROCHAS?
Os elos que unem os ambientes magmático,
metamórfico e sedimentar refletem o dinamismo
geológico do nosso planeta e constituem um circuito
infindável de reações.

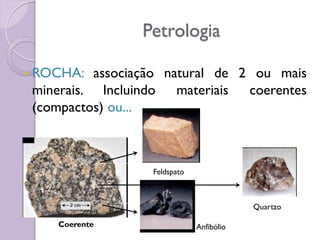

2. Petrologia
 ROCHA: associação natural de 2 ou mais
minerais. Incluindo materiais coerentes
(compactos) ou...
Coerente
Feldspato
Anfibólio
Quartzo

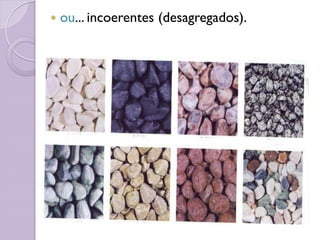

3.  ou... incoerentes (desagregados).

4. Petrologia

5. Petrologia – o estudo das rochas
 As rochas costumam ser analisadas e
classificadas segundo o critério genético
(gênese) e relacionado aos diferentes
ambientes de formação;
 O estudo engloba a constituição (química ou
mineral), a origem e a classificação.

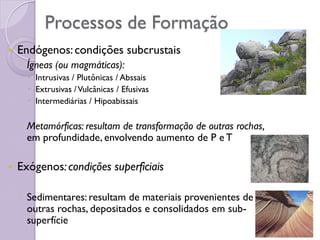

6. Processos de Formação
 Endógenos:condições subcrustais
◦ Ígneas (ou magmáticas):
 Intrusivas / Plutônicas / Abssais
 Extrusivas /Vulcânicas / Efusivas
 Intermediárias / Hipoabissais
◦ Metamórficas: resultam de transformação de outras rochas,
em profundidade, envolvendo aumento de P e T
 Exógenos:condições superficiais
◦ Sedimentares: resultam de materiais provenientes de
outras rochas, depositados e consolidados em sub-
superfície

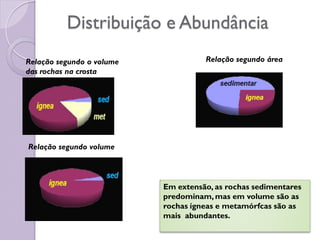

7. Distribuição e Abundância
Em extensão, as rochas sedimentares
predominam, mas em volume são as
rochas ígneas e metamórfcas são as
mais abundantes.
Relação segundo o volume
das rochas na crosta
Relação segundo área
Relação segundo volume

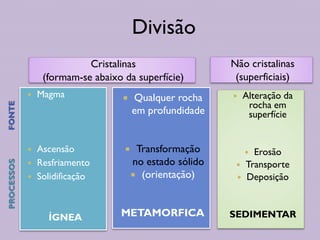

8. Divisão
Cristalinas
(formam-se abaixo da superfície)
 Magma
 Ascensão
 Resfriamento
 Solidificação
ÍGNEA
Não cristalinas
(superficiais)
 Alteração da
rocha em
superfície
 Erosão
 Transporte
 Deposição
SEDIMENTAR
FONTE
PROCESSOS
 Qualquer rocha
em profundidade
 Transformação
no estado sólido
 (orientação)
METAMORFICA
Divisão

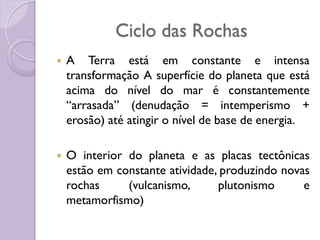

9. Ciclo das Rochas
 A Terra está em constante e intensa
transformação A superfície do planeta que está
acima do nível do mar é constantemente
“arrasada” (denudação = intemperismo +
erosão) até atingir o nível de base de energia.
 O interior do planeta e as placas tectônicas
estão em constante atividade, produzindo novas
rochas (vulcanismo, plutonismo e
metamorfismo)

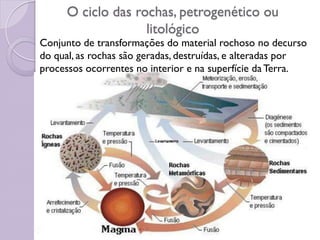

11. O ciclo das rochas, petrogenético ou
litológico
Conjunto de transformações do material rochoso no decurso
do qual, as rochas são geradas, destruídas, e alteradas por
processos ocorrentes no interior e na superfície da Terra.

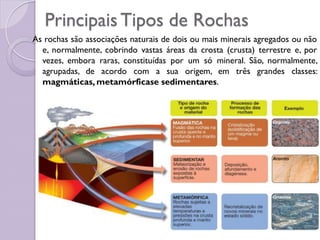

12. PrincipaisTipos de Rochas
As rochas são associações naturais de dois ou mais minerais agregados ou não
e, normalmente, cobrindo vastas áreas da crosta (crusta) terrestre e, por
vezes, embora raras, constituídas por um só mineral. São, normalmente,
agrupadas, de acordo com a sua origem, em três grandes classes:
magmáticas, metamórficase sedimentares.

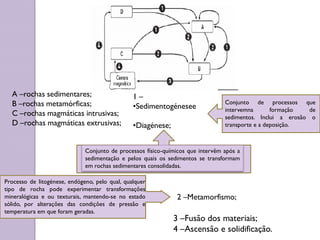

13. A –rochas sedimentares;
B –rochas metamórficas;
C –rochas magmáticas intrusivas;
D –rochas magmáticas extrusivas;
1 –
•Sedimentogénesee
•Diagénese;
Processo de litogénese, endógeno, pelo qual, qualquer
tipo de rocha pode experimentar transformações
mineralógicas e ou texturais, mantendo-se no estado
sólido, por alterações das condições de pressão e
temperatura em que foram geradas.
3 –Fusão dos materiais;
4 –Ascensão e solidificação.
Conjunto de processos físico-químicos que intervêm após a
sedimentação e pelos quais os sedimentos se transformam
em rochas sedimentares consolidadas.
Conjunto de processos que
intervemna formação de
sedimentos. Inclui a erosão o
transporte e a deposição.
2 –Metamorfismo;

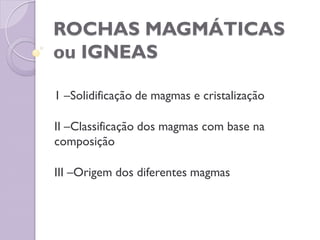

15. ROCHAS MAGMÁTICAS
ou IGNEAS
1 –Solidificação de magmas e cristalização
II –Classificação dos magmas com base na
composição
III –Origem dos diferentes magmas

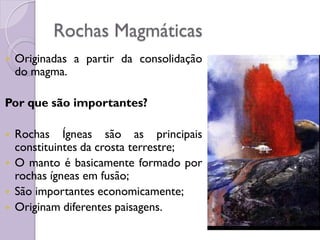

16.  Originadas a partir da consolidação
do magma.
Por que são importantes?
 Rochas Ígneas são as principais
constituintes da crosta terrestre;
 O manto é basicamente formado por
rochas ígneas em fusão;
 São importantes economicamente;
 Originam diferentes paisagens.
Rochas Magmáticas

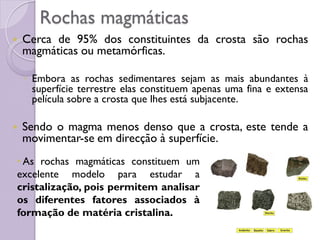

17. Rochas magmáticas
 Cerca de 95% dos constituintes da crosta são rochas
magmáticas ou metamórficas.
◦ Embora as rochas sedimentares sejam as mais abundantes à
superfície terrestre elas constituem apenas uma fina e extensa
película sobre a crosta que lhes está subjacente.
 Sendo o magma menos denso que a crosta, este tende a
movimentar-se em direcção à superfície.
• As rochas magmáticas constituem um
excelente modelo para estudar a
cristalização, pois permitem analisar
os diferentes fatores associados à
formação de matéria cristalina.

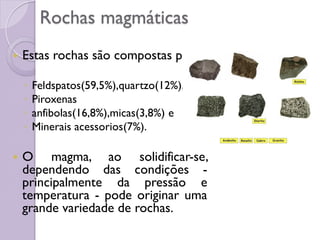

18. Rochas magmáticas
 Estas rochas são compostas por:
◦ Feldspatos(59,5%),quartzo(12%),
◦ Piroxenas
◦ anfibolas(16,8%),micas(3,8%) e
◦ Minerais acessorios(7%).
 O magma, ao solidificar-se,
dependendo das condições -
principalmente da pressão e
temperatura - pode originar uma
grande variedade de rochas.

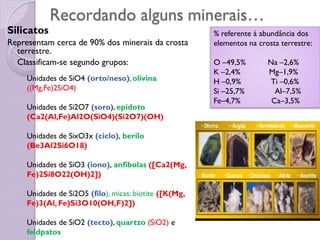

20. Recordando alguns minerais…
Silicatos
Representam cerca de 90% dos minerais da crosta
terrestre.
 Classificam-se segundo grupos:
◦ Unidades de SiO4 (orto/neso),olivina
((Mg,Fe)2SiO4)
◦ Unidades de Si2O7 (soro), epídoto
(Ca2(Al,Fe)Al2O(SiO4)(Si2O7)(OH)
◦ Unidades de SixO3x (ciclo), berilo
(Be3Al2Si6O18)
◦ Unidades de SiO3 (iono), anfibolas ([Ca2(Mg,
Fe)2Si8O22(OH)2])
◦ Unidades de Si2O5 (filo), micas: biotite ([K(Mg,
Fe)3(Al, Fe)Si3O10(OH,F)2])
◦ Unidades de SiO2 (tecto), quartzo (SiO2) e
feldpatos
% referente à abundância dos
elementos na crosta terrestre:
O –49,5% Na –2,6%
K –2,4% Mg–1,9%
H –0,9% Ti –0,6%
Si –25,7% Al–7,5%
Fe–4,7% Ca–3,5%

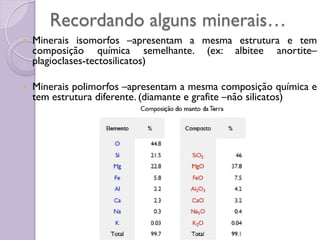

21. Recordando alguns minerais…
 Minerais isomorfos –apresentam a mesma estrutura e tem
composição química semelhante. (ex: albitee anortite–
plagioclases-tectosilicatos)
 Minerais polimorfos –apresentam a mesma composição química e
tem estrutura diferente. (diamante e grafite –não silicatos)

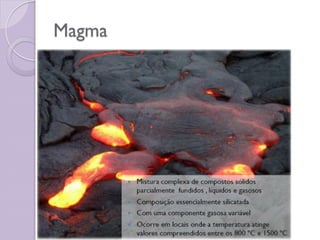

22. Magma

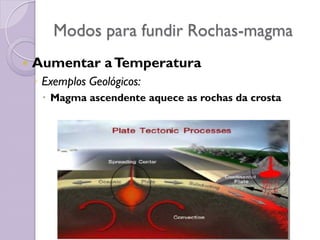

23. Modos para fundir Rochas-magma
 Aumentar aTemperatura
◦ Exemplos Geológicos:
 Magma ascendente aquece as rochas da crosta

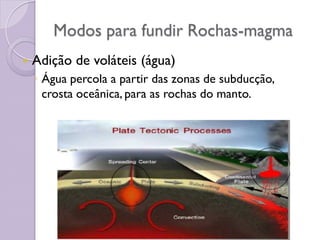

24. Modos para fundir Rochas-magma
 Adição de voláteis (água)
◦ Água percola a partir das zonas de subducção,
crosta oceânica, para as rochas do manto.

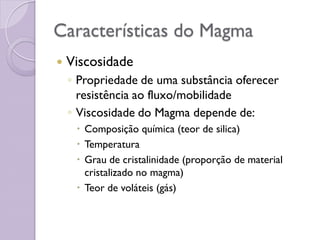

25. Características do Magma
 Viscosidade
◦ Propriedade de uma substância oferecer
resistência ao fluxo/mobilidade
◦ Viscosidade do Magma depende de:
 Composição química (teor de silica)
 Temperatura
 Grau de cristalinidade (proporção de material
cristalizado no magma)
 Teor de voláteis (gás)

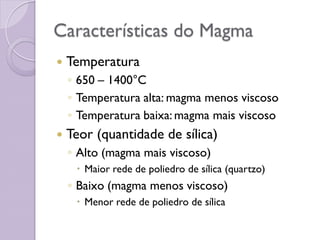

26. Características do Magma
 Temperatura
◦ 650 – 1400°C
◦ Temperatura alta: magma menos viscoso
◦ Temperatura baixa: magma mais viscoso
 Teor (quantidade de sílica)
◦ Alto (magma mais viscoso)
 Maior rede de poliedro de sílica (quartzo)
◦ Baixo (magma menos viscoso)
 Menor rede de poliedro de sílica

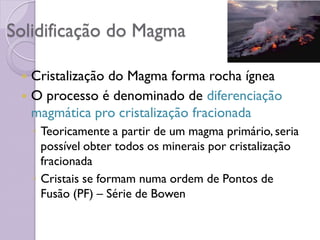

27. Solidificação do Magma
 Cristalização do Magma forma rocha ígnea
 O processo é denominado de diferenciação
magmática pro cristalização fracionada
◦ Teoricamente a partir de um magma primário, seria
possível obter todos os minerais por cristalização
fracionada
◦ Cristais se formam numa ordem de Pontos de
Fusão (PF) – Série de Bowen

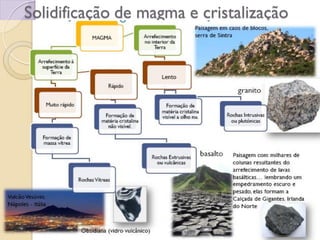

28. Solidificação de magma e cristalização

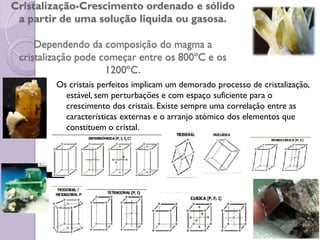

29. Cristalização-Crescimento ordenado e sólido
a partir de uma solução liquida ou gasosa.
Dependendo da composição do magma a
cristalização pode começar entre os 800ºC e os
1200ºC.
Os cristais perfeitos implicam um demorado processo de cristalização,
estável, sem perturbações e com espaço suficiente para o
crescimento dos cristais. Existe sempre uma correlação entre as
características externas e o arranjo atómico dos elementos que
constituem o cristal.

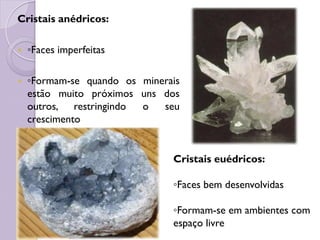

30. Cristais anédricos:
 ◦Faces imperfeitas
 ◦Formam-se quando os minerais
estão muito próximos uns dos
outros, restringindo o seu
crescimento
Cristais euédricos:
◦Faces bem desenvolvidas
◦Formam-se em ambientes com
espaço livre

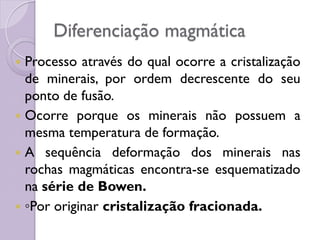

31. Diferenciação magmática
 Processo através do qual ocorre a cristalização
de minerais, por ordem decrescente do seu
ponto de fusão.
 Ocorre porque os minerais não possuem a
mesma temperatura de formação.

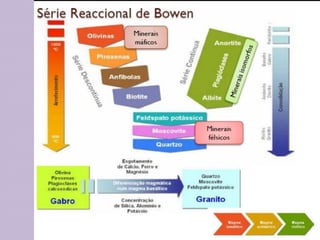

 A sequência deformação dos minerais nas
rochas magmáticas encontra-se esquematizado
na série de Bowen.
 ◦Por originar cristalização fracionada.

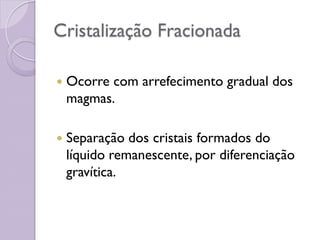

33. Cristalização Fracionada
 Ocorre com arrefecimento gradual dos
magmas.
 Separação dos cristais formados do
líquido remanescente, por diferenciação
gravítica.

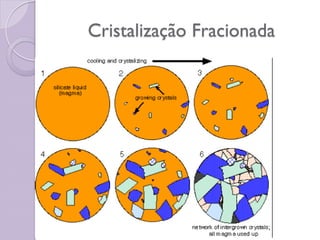

34. Cristalização Fracionada

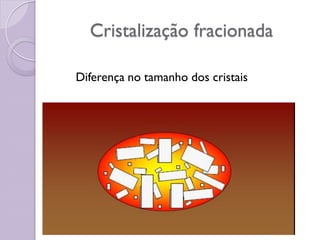

35. Cristalização fracionada
Diferença no tamanho dos cristais

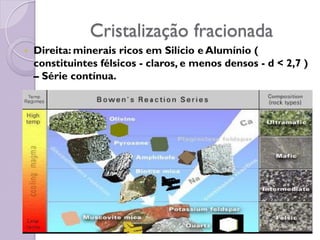

36. Cristalização fracionada
 Direita: minerais ricos em Silício e Alumínio (
constituintes félsicos - claros, e menos densos - d < 2,7 )
– Série contínua.

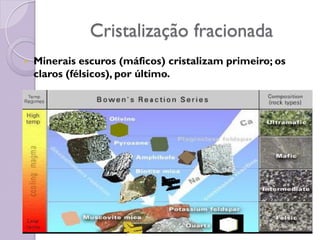

37. Cristalização fracionada
 Minerais escuros (máficos) cristalizam primeiro; os
claros (félsicos), por último.

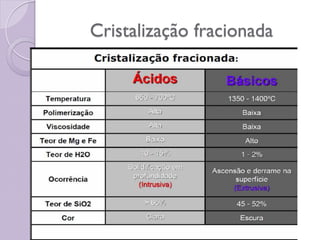

38. Cristalização fracionada

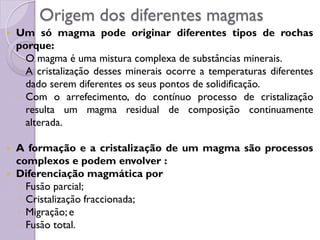

39. Origem dos diferentes magmas
 Um só magma pode originar diferentes tipos de rochas
porque:
◦ O magma é uma mistura complexa de substâncias minerais.
◦ A cristalização desses minerais ocorre a temperaturas diferentes
dado serem diferentes os seus pontos de solidificação.
◦ Com o arrefecimento, do contínuo processo de cristalização
resulta um magma residual de composição continuamente
alterada.
 A formação e a cristalização de um magma são processos
complexos e podem envolver :
 Diferenciação magmática por
◦ Fusão parcial;
◦ Cristalização fraccionada;
◦ Migração; e
◦ Fusão total.

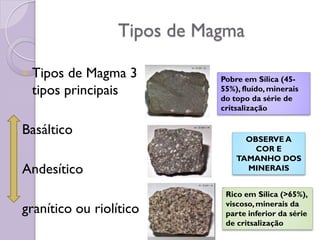

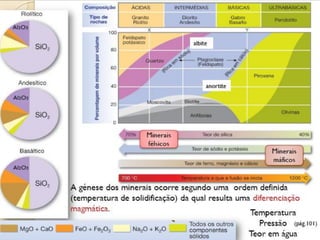

40. Tipos de Magma
 Tipos de Magma 3
tipos principais
Basáltico
Andesítico
granítico ou riolítico
Pobre em Sílica (45-
55%), fluído, minerais
do topo da série de
critsalização
OBSERVE A
COR E
TAMANHO DOS
MINERAIS
Rico em Sílica (>65%),
viscoso,minerais da
parte inferior da série
de critsalização

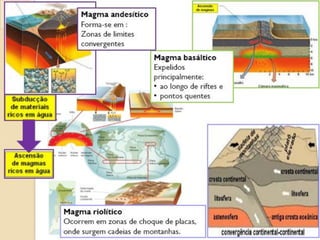

42. Como e Onde os Magmas se
formam

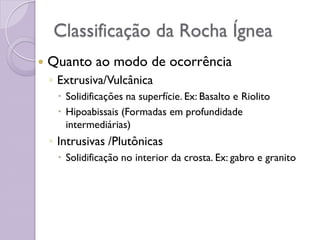

44. Classificação da Rocha Ígnea
 Quanto ao modo de ocorrência
◦ Extrusiva/Vulcânica
 Solidificações na superfície. Ex: Basalto e Riolito
 Hipoabissais (Formadas em profundidade
intermediárias)
◦ Intrusivas /Plutônicas
 Solidificação no interior da crosta. Ex: gabro e granito

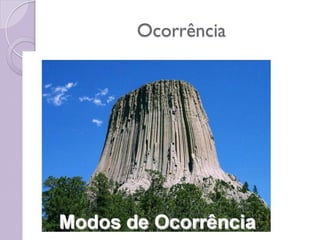

45. Ocorrência

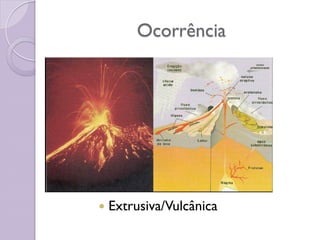

46. Ocorrência
 Extrusiva/Vulcânica

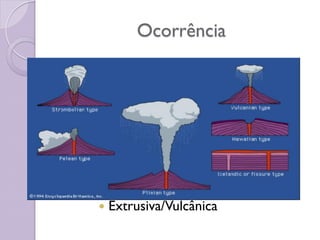

47. Ocorrência
 Extrusiva/Vulcânica

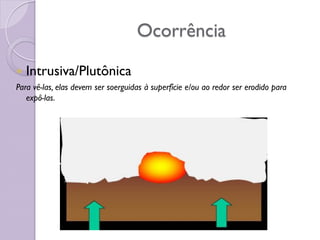

48. Ocorrência
 Intrusiva/Plutônica
Para vê-las, elas devem ser soerguidas à superfície e/ou ao redor ser erodido para
expô-las.

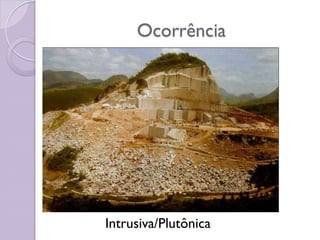

49. Ocorrência
Intrusiva/Plutônica

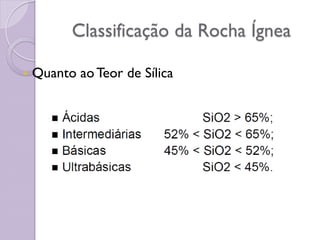

50. Classificação da Rocha Ígnea
 Quanto aoTeor de Sílica

51. Classificação da Rocha Ígnea
 Quanto a Cristalização

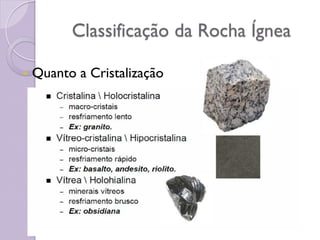

52. Classificação da Rocha Ígnea
 Quanto a Cristalização

53. Classificação da Rocha Ígnea

54. Classificação da Rocha Ígnea

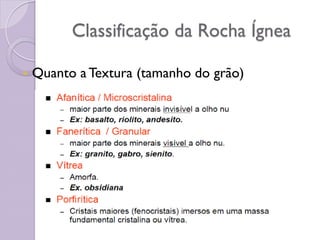

 Quanto a Textura (tamanho do grão)

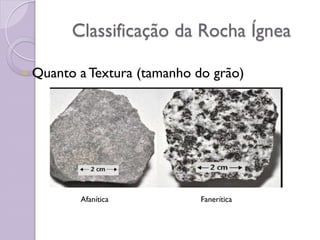

55. Classificação da Rocha Ígnea
 Quanto a Textura (tamanho do grão)
Afanítica Fanerítica

56. Classificação da Rocha Ígnea

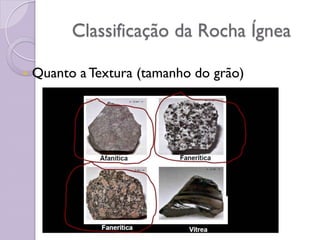

 Quanto a Textura (tamanho do grão)

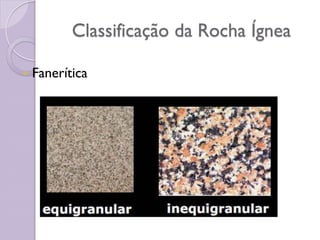

57. Classificação da Rocha Ígnea
 Fanerítica

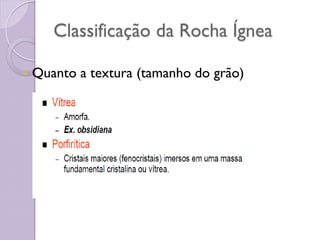

58. Classificação da Rocha Ígnea
 Quanto a textura (tamanho do grão)

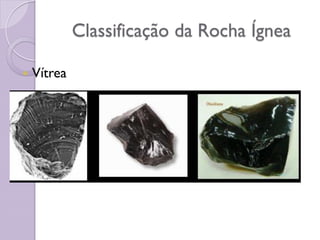

59. Classificação da Rocha Ígnea
 Vítrea

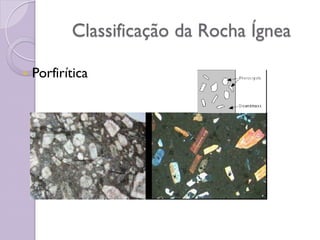

60. Classificação da Rocha Ígnea
 Porfirítica

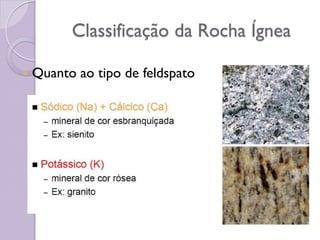

61. Classificação da Rocha Ígnea
 Quanto ao tipo de feldspato

62. Classificação da Rocha Ígnea
 Quanto a Estrutura da Rocha

63. Classificação da Rocha Ígnea

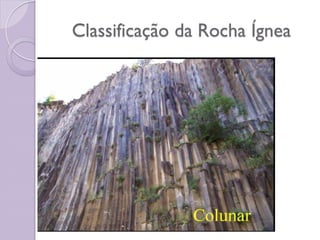

64. Classificação da Rocha Ígnea

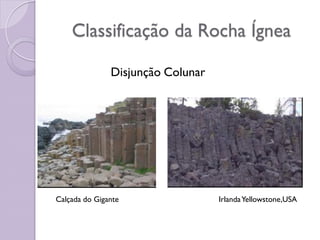

65. Classificação da Rocha Ígnea
Disjunção Colunar
Calçada do Gigante IrlandaYellowstone,USA

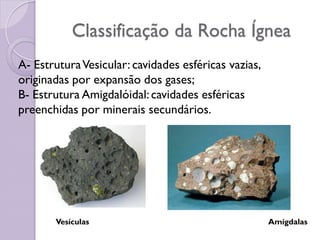

66. Classificação da Rocha Ígnea
A- EstruturaVesicular: cavidades esféricas vazias,
originadas por expansão dos gases;
B- Estrutura Amigdalóidal:cavidades esféricas
preenchidas por minerais secundários.
Vesículas Amígdalas

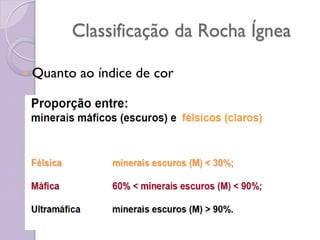

67. Classificação da Rocha Ígnea
 Quanto ao índice de cor

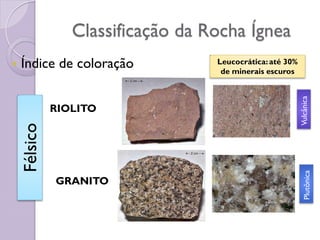

68. Classificação da Rocha Ígnea
 Índice de coloração Leucocrática:até 30%
de minerais escuros
RIOLITO
GRANITO
Félsico
Vulcânica
Plutônica

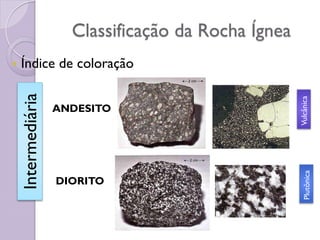

69. Classificação da Rocha Ígnea
 Índice de coloração
ANDESITO
DIORITO
Intermediária
Vulcânica
Plutônica

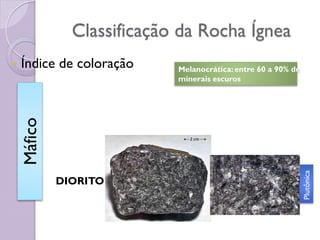

70. Classificação da Rocha Ígnea
 Índice de coloração
DIORITO
Máfico
Plutônica
Melanocrática:entre 60 a 90% de
minerais escuros

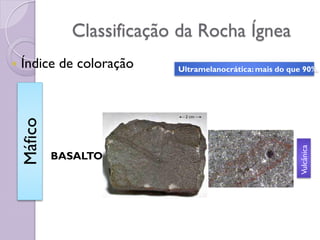

71. Classificação da Rocha Ígnea
 Índice de coloração
BASALTO
Máfico
Ultramelanocrática:mais do que 90%.
Vulcânica
