Catalogo Maxitelecom da Spark Controles

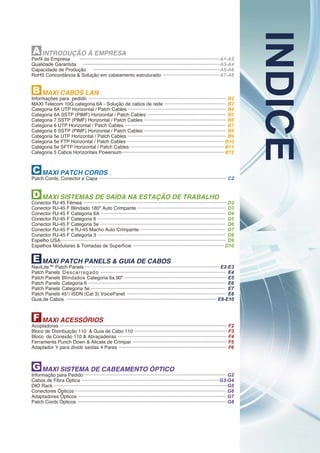

INDICE
INTRODUÇÃO À EMPRESA

Cabos Lan
Perfil da Empresa ········································································································A1-A2
Qualidade Garantida ······································································································A3-A4
Capacidade de Produção ······························································································A5-A6
RoHS Concordância & Solução em cabeamento estruturado ··········································A7-A8

MAXI CABOS LAN
Informações para pedido ······································································································ B2

Patch Cord
MAXI Telecom 10G categoria 6A - Solução de cabos de rede ·············································· B3
Categoria 6A UTP Horizontal / Patch Cables ········································································· B4
Categoria 6A SSTP (PIMF) Horizontal / Patch Cables ··························································· B5
Categoria 7 SSTP (PIMF) Horizontal / Patch Cables ····························································· B6
Categoria 6 UTP Horizontal / Patch Cables ··········································································· B7
Categoria 6 SSTP (PIMF) Horizontal / Patch Cables ····························································· B8
Categoria 5e UTP Horizontal / Patch Cables ········································································· B9
Categoria 5e FTP Horizontal / Patch Cables ········································································ B10

Sistemas de Saída na
Estação de Trabalho
Categoria 5e SFTP Horizontal / Patch Cables ······································································ B11

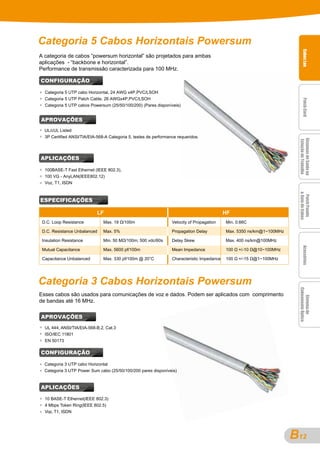

Categoria 5 Cabos Horizontais Powersum············································································ B12

MAXI PATCH CORDS

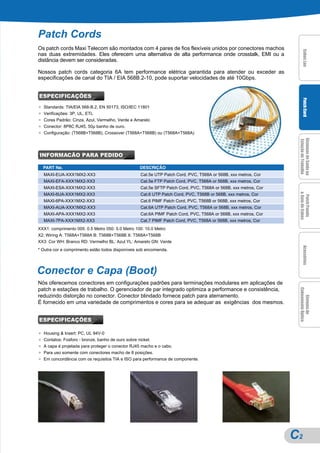

Patch Cords, Conector e Capa ······························································································· C2

MAXI SISTEMAS DE SAÍDA NA ESTAÇÃO DE TRABALHO

& Guia de Cabos
Patch Panels

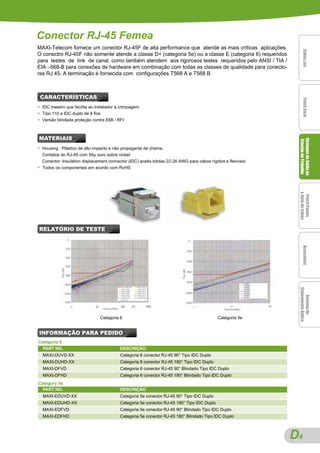

Conector RJ-45 Fêmea ··········································································································· D2

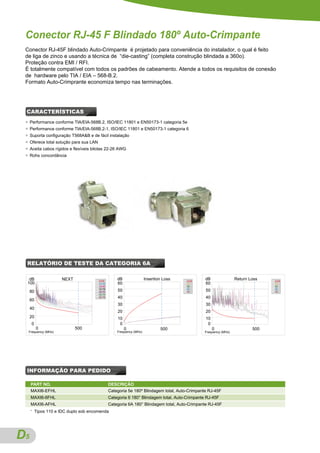

Conector RJ-45 F Blindado 180º Auto Crimpante ·································································· D3

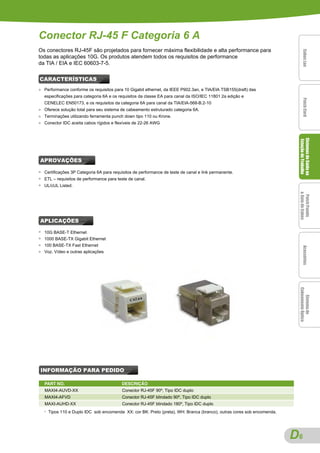

Conector RJ-45 F Categoria 6A ····························································································· D4

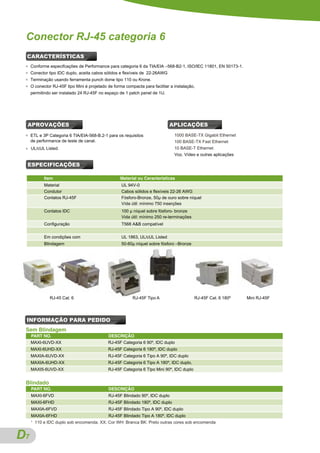

Conector RJ-45 F Categoria 6 ······························································································· D5

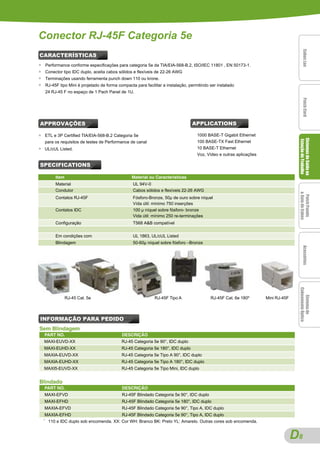

Conector RJ-45 F Categoria 5e ····························································································· D6

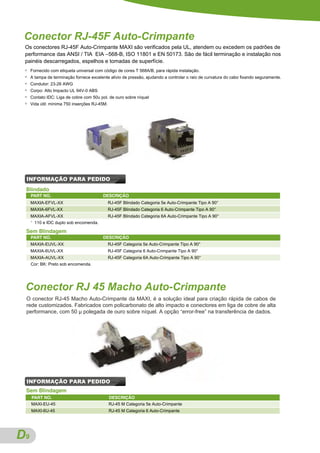

Conector RJ-45 F e RJ-45 Macho Auto Crimpante ······························································· D7

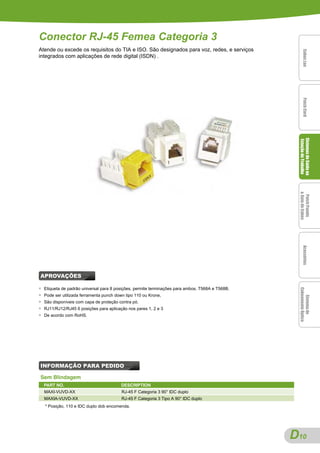

Conector RJ-45 F Categoria 3 ······························································································· D8

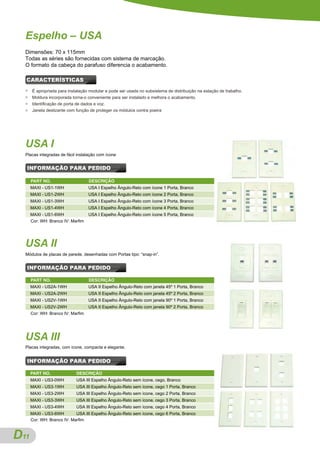

Espelho USA··························································································································· D9

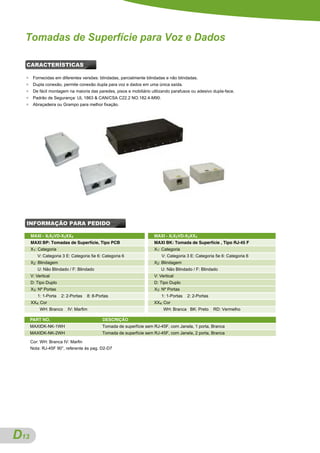

Espelhos Modulares & Tomadas de Superfície ···································································· D10

Acessórios

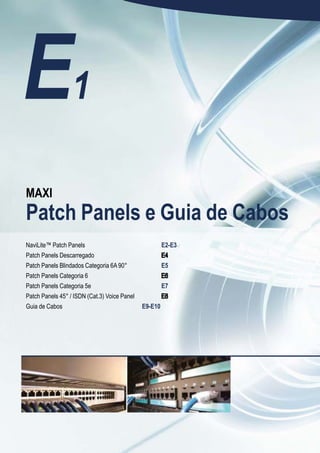

MAXI PATCH PANELS & GUIA DE CABOS

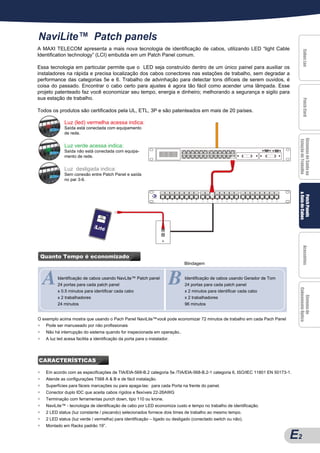

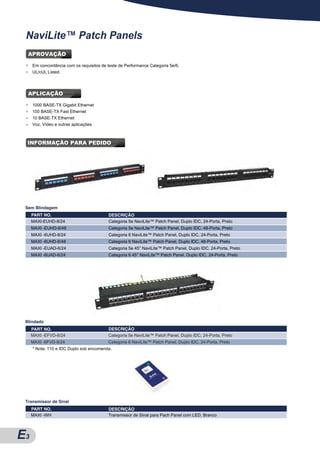

NaviLite™ Patch Panels····································································································· E2-E3

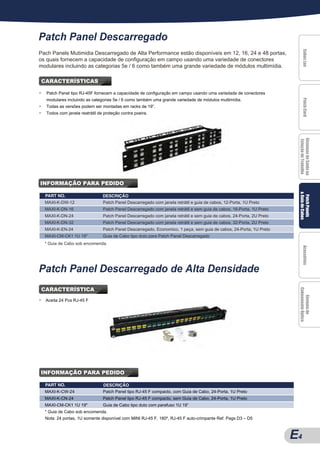

Patch Panels D e s c a r r e g a d o ····························································································· E4
Patch Panels Blindados Categoria 6a 90º ············································································ E5
Patch Panels Categoria 6 ······································································································ E6
Patch Panels Categoria 5e ···································································································· E7

Cabeamento Óptico
Patch Panels 45°/ ISDN (Cat 3) VoicePanel ·········································································· E8

Sistema de

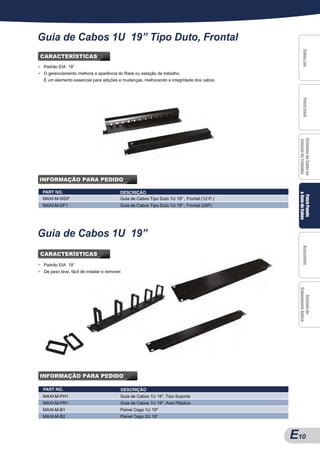

Guia de Cabos ················································································································ E9-E10

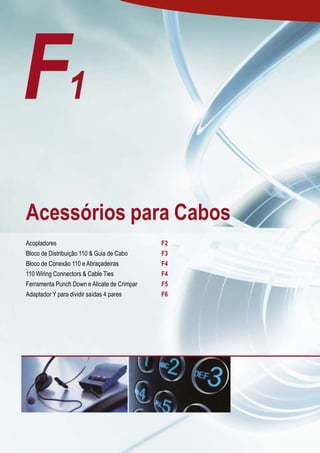

MAXI ACESSÓRIOS

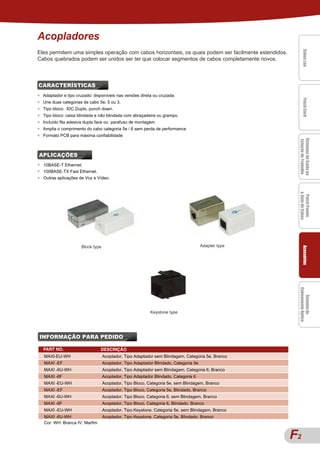

Acopladores ···························································································································· F2

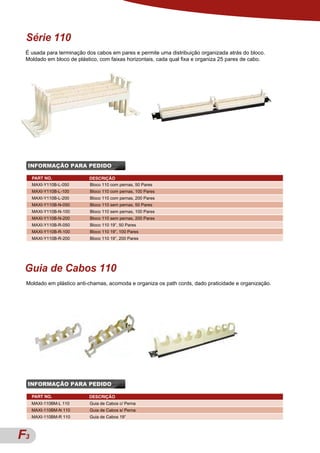

Bloco de Distribuição 110 & Guia de Cabo 110 ····································································· F3
Bloco de Conexão 110 & Abraçadeiras ················································································· F4

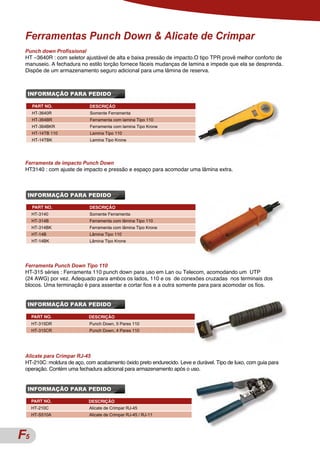

Ferramenta Punch Down & Alicate de Crimpar ······································································ F5
Adaptador Y para dividir saídas 4 Pares ················································································ F6

MAXI SISTEMA DE CABEAMENTO ÓPTICO
Informação para Pedido ········································································································· G2

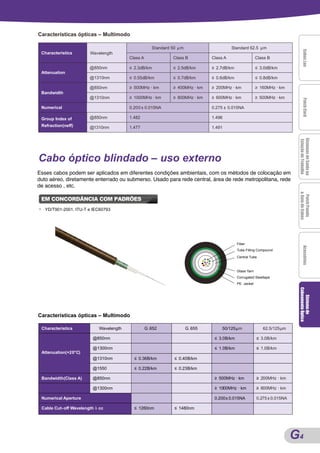

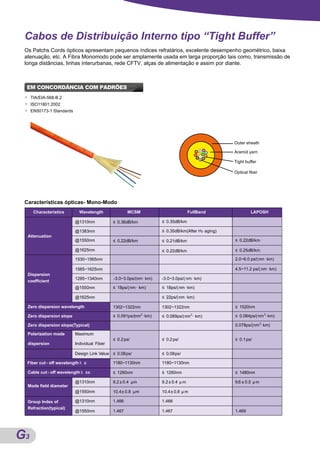

Cabos de Fibra Óptica ······································································································ G3-G4

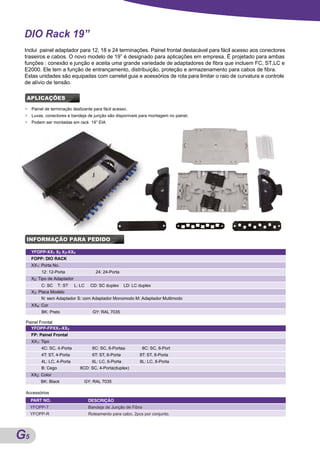

DIO Rack ·································································································································G5

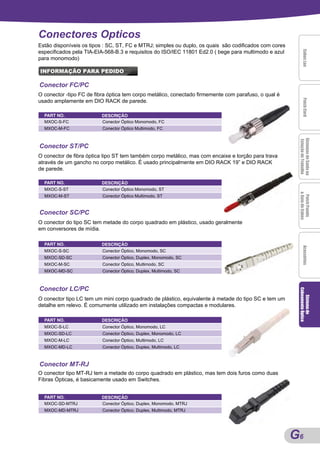

Conectores Ópticos ················································································································ G6
Adaptadores Ópticos ··············································································································· G7
Patch Cords Ópticos ··············································································································· G8

A1

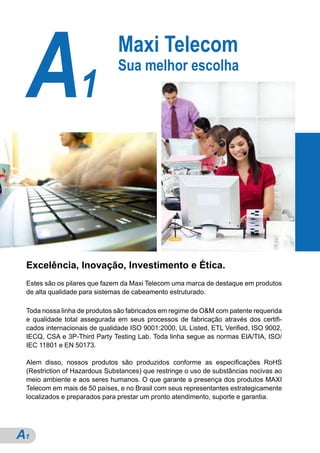

A1 Maxi Telecom
Sua melhor escolha

Excelência, Inovação, Investimento e Ética.
Estes são os pilares que fazem da Maxi Telecom uma marca de destaque em produtos
de alta qualidade para sistemas de cabeamento estruturado.

Toda nossa linha de produtos são fabricados em regime de O&M com patente requerida
e qualidade total assegurada em seus processos de fabricação através dos certifi-
cados internacionais de qualidade ISO 9001:2000, UL Listed, ETL Verified, ISO 9002,
IECQ, CSA e 3P-Third Party Testing Lab. Toda linha segue as normas EIA/TIA, ISO/
IEC 11801 e EN 50173.

Alem disso, nossos produtos são produzidos conforme as especificações RoHS
(Restriction of Hazardous Substances) que restringe o uso de substâncias nocivas ao
meio ambiente e aos seres humanos. O que garante a presença dos produtos MAXI
Telecom em mais de 50 países, e no Brasil com seus representantes estrategicamente
localizados e preparados para prestar um pronto atendimento, suporte e garantia.

A1

Cabos Lan
Cabos Lan
Patch Cord
Patch Cord
Perfil da Empresa
A Maxi Telecom conta com todo seu parque produtivo certificado pelo ISO 9001 e IECQ
desde 1988, em suas fábricas na china e taiwan. Foi o primeiro fabricante asiático com
certificação 3P (Third Party Testing) em 2000 e conquistou o prémio “Rising Star” e
“Award of Outstanding” em 2001.

& Guia de Cabos
Patch Panels
Patch Panels
Qualidade, atendimento diferenciado, presença em todo o Brasil e garantia plena tem
sido as principais metas de nossa cultura corporativa. E a Maxi Telecom continuará a
crescer com base nessa cultura e também buscando novos produtos ideais às necessi-
dades do mercado Brasileiro.

Acessórios
Acessórios
Maxi Telecom, conquistas significativas:
Tecnologia no desenvolvimento de produtos para sistemas de cabeamento estrutu-
rado, aprovados e certificados com os selos UL e ETL desde 1995 Cabeamento Óptico
Sistema de
Sistema de
Desde 1996 fabricando cabos Fast Ethernet e pach cords ópticos.
Produtos aprovados pelo mercado Europeu, patenteado e certificados com ISO
9002 e 3P.
10 novas patentes em 2005, consolidando seu DNA competitivo no mercado.
Todos os produtos em concordância com a diretriz RoHS desde 2005.
Em 2007 iniciou a produção para sistemas de cabeamento de cabeamento
estruturado.

A2

A3

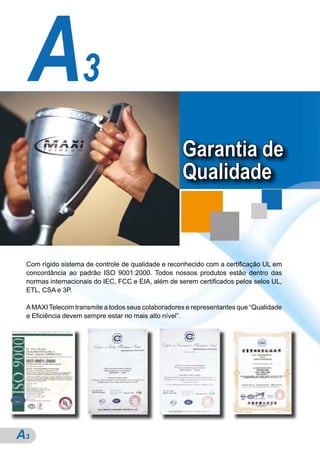

Garantia de
Qualidade

Com rígido sistema de controle de qualidade e reconhecido com a certificação UL em
concordância ao padrão ISO 9001:2000. Todos nossos produtos estão dentro das
normas internacionais do IEC, FCC e EIA, além de serem certificados pelos selos UL,
ETL, CSA e 3P.

A MAXI Telecom transmite a todos seus colaboradores e representantes que “Qualidade
e Eficiência devem sempre estar no mais alto nível”.

A3

Sistemas de Saída na Patch Panels
Patch Panels Sistema de
Sistema de
Cabos Lan
Cabos Lan Patch Cord
Patch Cord Acessórios
Acessórios
Estação de Trabalho & Guia de Cabos Cabeamento Óptico

A4

A5

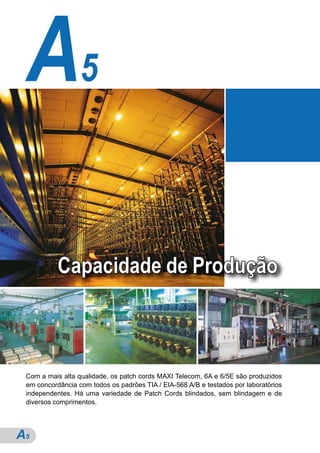

Capacidade de Produção

Com a mais alta qualidade, os patch cords MAXI Telecom, 6A e 6/5E são produzidos
em concordância com todos os padrões TIA / EIA-568 A/B e testados por laboratórios
independentes. Há uma variedade de Patch Cords blindados, sem blindagem e de
diversos comprimentos.

A5

Cabos Lan
Cabos Lan
Patch Cord
Patch Cord
& Guia de Cabos
Patch Panels
Patch Panels
Acessórios
Acessórios
Cabeamento Óptico
Sistema de
Sistema de

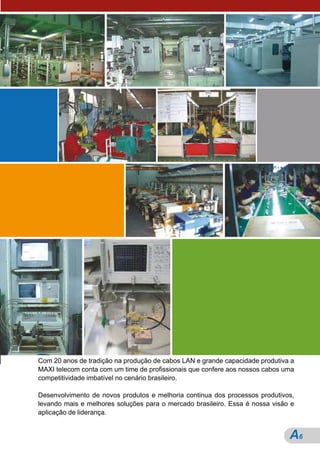

Com 20 anos de tradição na produção de cabos LAN e grande capacidade produtiva a
MAXI telecom conta com um time de profissionais que confere aos nossos cabos uma
competitividade imbatível no cenário brasileiro.

Desenvolvimento de novos produtos e melhoria continua dos processos produtivos,
levando mais e melhores soluções para o mercado brasileiro. Essa é nossa visão e
aplicação de liderança.

A6

A7

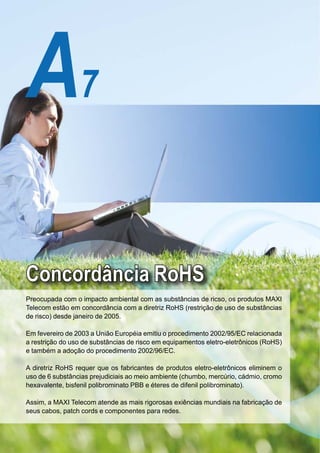

Concordância RoHS
Preocupada com o impacto ambiental com as substâncias de ricso, os produtos MAXI
Telecom estão em concordância com a diretriz RoHS (restrição de uso de substâncias
de risco) desde janeiro de 2005.

Em fevereiro de 2003 a União Européia emitiu o procedimento 2002/95/EC relacionada
a restrição do uso de substâncias de risco em equipamentos eletro-eletrônicos (RoHS)
e também a adoção do procedimento 2002/96/EC.

A diretriz RoHS requer que os fabricantes de produtos eletro-eletrônicos eliminem o
uso de 6 substâncias prejudiciais ao meio ambiente (chumbo, mercúrio, cádmio, cromo
hexavalente, bisfenil polibrominato PBB e éteres de difenil polibrominato).

Assim, a MAXI Telecom atende as mais rigorosas exiências mundiais na fabricação de
seus cabos, patch cords e componentes para redes.

A7

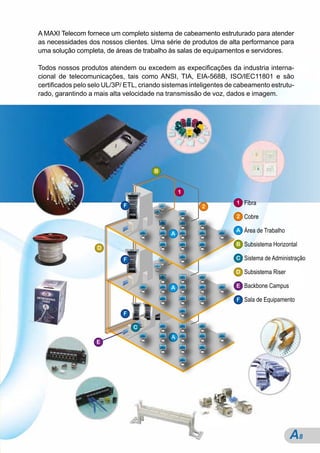

A MAXI Telecom fornece um completo sistema de cabeamento estruturado para atender
as necessidades dos nossos clientes. Uma série de produtos de alta performance para
uma solução completa, de áreas de trabalho às salas de equipamentos e servidores.

Cabos Lan
Cabos Lan
Todos nossos produtos atendem ou excedem as expecificações da industria interna-
cional de telecomunicações, tais como ANSI, TIA, EIA-568B, ISO/IEC11801 e são
certificados pelo selo UL/3P/ ETL, criando sistemas inteligentes de cabeamento estrutu-
rado, garantindo a mais alta velocidade na transmissão de voz, dados e imagem.

Patch Cord
Patch Cord
B

1

& Guia de Cabos
Patch Panels
Patch Panels
1 Fibra
F 2
2 Cobre

A Área de Trabalho
A
B Subsistema Horizontal
D 1

Acessórios
Acessórios
F A C Sistema de Administração

D Subsistema Riser

A E Backbone Campus

Cabeamento Óptico
1
Sistema de
Sistema de
F Sala de Equipamento
A
F

A
E

A8

B1
Cabos Lan

MAXI 10G Categoria 6A B3
Categoria 6A UTP Horizontal B4
Categoria 6A SSTP(PIMF) Horizontal/Patch Cables B5
Categoria 7 SSTP(PIMF) Horizontal/Patch Cables B6
Categoria 6 UTP Horizontal/Patch Cables B7
Categoria 6 SSTP(PIMF) Horizontal/Patch Cables B8
Categoria 5e UTP Horizontal/Patch Cables B9
Categoria 5e FTP Horizontal/Patch Cables B10

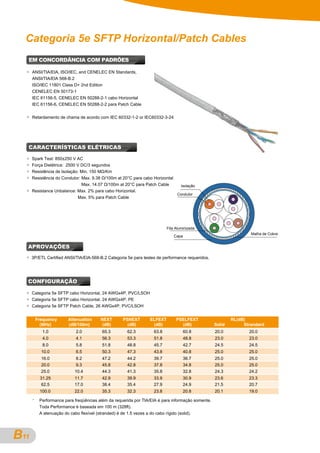

Categoria 5e SFTP Horizontal/Patch Cables B11
Categoria 5/ Categoria 3 Cabos Horizontais B12

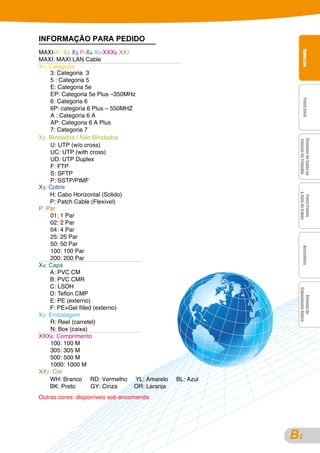

INFORMAÇÃO PARA PEDIDO
MAXI-X1 X2 X3 P-X4 X5-XXX6 XX7

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
MAXI: MAXI LAN Cable
X1: Categoria
3: Categoria 3
5 : Categoria 5
E: Categoria 5e
EP: Categoria 5e Plus –350MHz
6: Categoria 6

Patch Cord
Patch Cord
Patch Cord
Patch Cord
6P: categoria 6 Plus – 550MHZ
A : Categoria 6 A
AP: Categoria 6 A Plus
7: Categoria 7
X2: Blindados / Não Blindados

U: UTP (w/o cross)
UC: UTP (with cross)
UD: UTP Duplex
F: FTP
S: SFTP
P: SSTP/PIMF
X3: Cobre
H: Cabo Horizontal (Solido)

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
P: Patch Cable (Flexível)
P: Par
01: 1 Par
02: 2 Par
04: 4 Par
25: 25 Par
50: 50 Par

Acessórios
Acessórios
Acessórios
Acessórios
100: 100 Par
200: 200 Par
X4: Capa
A: PVC CM
B: PVC CMR
C: LSOH

Cabeamento Óptico
D: Teflon CMP
Sistema de
Sistema de
Sistema de
Sistema de
E: PE (externo)
F: PE+Gel filled (externo)
X5: Embalagem
R: Reel (carretel)
N: Box (caixa)
XXX6: Comprimento
100: 100 M
305: 305 M
500: 500 M
1000: 1000 M
XX7: Cor
WH: Branco RD: Vermelho YL: Amarelo BL: Azul
BK: Preto GY: Cinza OR: Laranja
Outras cores: disponíveis sob encomenda

B
A2

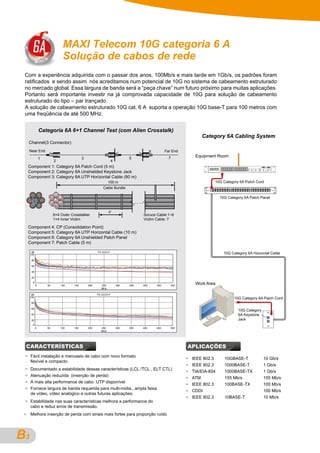

MAXI Telecom 10G categoria 6 A
Solução de cabos de rede
Com a experiência adquirida com o passar dos anos, 100Mb/s e mais tarde em 1Gb/s, os padrões foram
ratificados e sendo assim nós acreditamos num potencial de 10G no sistema de cabeamento estruturado
no mercado global. Essa largura de banda será a “peça chave” num futuro próximo para muitas aplicações.
Portanto será importante investir na já comprovada capacidade de 10G para solução de cabeamento
estruturado do tipo – par trançado.
A solução de cabeamento estruturado 10G cat. 6 A suporta a operação 10G base-T para 100 metros com
uma freqüência de até 500 MHz.

Categoria 6A 6+1 Channel Test (com Alien Crosstalk)

Channel(3 Connector)
Near End 6 Far End
1 3 5 7
2 4
Component 1: Category 6A Patch Cord (5 m)
Component 2: Category 6A Unshielded Keystone Jack
Component 3: Category 6A UTP Horizontal Cable (80 m)
100 m
Cable Bundle
1
6 2
7
5 3
4
6”
6×4 Outer Crosstalker Soruce Cable:1~6
1×4 Inner Victim Victim Cable: 7

Component 4: CP (Consolidation Point)
Component 5: Category 6A UTP Horizontal Cable (10 m)
Component 6: Category 6A Unshielded Patch Panel
Component 7: Patch Cable (5 m)

dB PS ANEXT
100

80

60

40

20
0
0 50 100 150 200 250 300 350 400 450 500
MHz

dB PS AACR-F
100

80

60

40

20
0
0 50 100 150 200 250 300 350 400 450 500
MHz

CARACTERÍSTICAS APLICAÇÕES
Fácil instalação e manuseio de cabo com novo formato
IEEE 802.3 10GBASE-T 10 Gb/s
flexível e compacto.
IEEE 802.3 1000BASE-T 1 Gb/s
Documentado a estabilidade dessas características (LCL /TCL , ELT CTL)
TIA/EIA-854 1000BASE-TX 1 Gb/s
Atenuação reduzida (inserção de perda)
ATM 155 Mb/s 155 Mb/s
A mais alta performance de cabo UTP disponível
IEEE 802.3 100BASE-TX 100 Mb/s
Fornece largura de banda requerida para multi-midia., ampla faixa
CDDI 100 Mb/s
de vídeo, vídeo analógico e outras futuras aplicações.
IEEE 802.3 10BASE-T 10 Mb/s
Estabilidade nas suas características melhora a performance do
cabo e reduz erros de transmissão.
Melhora inserção de perda com sinais mais fortes para proporção ruído

B
A3

Categoria 6 A UTP Horizontal / Patch cables

L A N CABLE
Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
EM CONCORDÂNCIA COM PADRÕES

North American ANSI/TIA/EIA-568-B.2-10 Augmented Categoria 6
UL 444 and CSA C22.2 No. 214-02
International ISO/IEC 11801 2nd Edition Categoria 6
EU Directive 2002/95/EC (RoHS)

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Flame Rating Non-plenum-UL 1666, CMR, IEC 332-1
Patch-UL 1685, CM, IEC 332-1

CARACTERÍSTICAS ELÉTRICAS

Spark Test (teste de faísca): 2000±250 V AC
Dielectric Strength: 2500 V DC/3 seconds
Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal
Max. 7.91 Ω/100m at 20°C for Patch Cable

Isolação

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Condutor

Cross
APROVAÇÕES

UL/cUL Listed
ETL Certified para Categoria 6A UTP cabo Horizontal e patch cable
Capa

Acessórios
Acessórios
Acessórios
Acessórios
CONFIGURAÇÃO
110G Categoria 6A UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH
10G Categoria 6A UTP Patch Cable, 24 AWGx4P, PVC/LSOH

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
Frequency Attention NEXT PSNEXT ACRF PSACRF PSAACRF PSANEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) (dB) (dB) Solid Stranded
1.0 2.1 74.3 72.3 67.8 64.8 67.0 67.0 20.0 20.0
4.0 3.8 65.3 63.3 55.8 52.8 66.2 67.0 23.0 23.0
8.0 5.3 60.8 58.8 49.7 46.7 60.1 67.0 24.5 24.5
10.0 5.9 59.3 57.3 47.8 44.8 58.2 67.0 25.0 25.0
16.0 7.5 56.2 54.2 43.7 40.7 54.1 67.0 25.0 25.0
20.0 8.4 54.8 52.8 41.8 38.8 52.2 67.0 25.0 25.0
25.0 9.6 53.3 51.3 39.8 36.8 50.2 67.0 24.3 24.2
31.25 10.5 51.9 49.9 37.9 34.9 48.3 67.0 23.6 23.3
62.5 15.0 47.4 45.4 31.9 28.9 42.3 65.6 21.5 20.7
100.0 19.1 44.3 42.3 27.8 24.8 38.2 62.5 20.1 19.0
200.0 27.6 39.8 37.8 21.8 18.8 30.2 58.0 18.0 16.4
250.0 31.1 38.3 36.3 19.8 16.8 30.2 56.5 17.3 15.6
300.0 34.3 37.1 35.1 18.3 15.3 28.7 55.3 16.8 14.9
400.0 40.1 35.3 33.3 15.8 12.8 26.2 53.5 15.9 13.8
500.0 45.3 33.8 31.8 13.8 10.8 24.2 52.0 15.2 13.0
* Performance para freqüências além das requeridas por TIA/EIA é somente para informação.
Toda performance é baseada em 100 m (328ft).
A atenuação para cabo flexível (stranded) é de 1.5 vezes do que para cabo rígido (solid).

B
A4

Categoria 6A SSTP(PIMF) Horizontal/Patch cables
ANSI/TIA/EIA, ISO/IEC e CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2-10 Categoria 6A
ISO/IEC 11801 CLASS EA, 2nd Edition
IEEE 802.3an 10GBase-T
IEC 61156-6
CENELEC EN 50173-1
CENELEC EN 50288-5-1, CENELEC EN 50288-5-2

Retardamento de chama de acordo IEC 60332-1-2.

Spark Test: 2000±250 V AC para cabo Horizontal;
750±250 V AC para Patch Cable Condutor
Força Dieléctrica: 2500 V DC/3 segundos
Isolação
Resistência de isolação: Min.150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Fita-Aluminizada

Max. 14.07 Ω/100m at 20°C para Patch Cable
Malha de Cobre

Capa

APROVAÇÕES
UL/cUL Listed
3P Certified ANSI/TIA/EIA 568-B.2-10 Categoria 6A testes de Performance requeridos

CONFIGURAÇÃO
Categoria 10G SSTP(PIMF) cabo Horizontal, 23 AWGx4P, PVC/LSOH
Categoria 10G SSTP(PIMF) Patch Cable, 26 AWGx4P, PVC/LSOH

Frequency Attention NEXT PSNEXT ACRF PSACRF PSAACRF PSANEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) (dB) (dB) Solid Stranded
1.0 2.1 74.3 72.3 67.8 64.8 67.0 67.0 20.0 20.0
4.0 3.8 65.3 63.3 55.8 52.8 66.2 67.0 23.0 23.0
8.0 5.3 60.8 58.8 49.7 46.7 60.1 67.0 24.5 24.5
10.0 5.9 59.3 57.3 47.8 44.8 58.2 67.0 25.0 25.0
16.0 7.5 56.2 54.2 43.7 40.7 54.1 67.0 25.0 25.0
20.0 8.4 54.8 52.8 41.8 38.8 52.2 67.0 25.0 25.0
25.0 9.6 53.3 51.3 39.8 36.8 50.2 67.0 24.3 24.2
31.25 10.5 51.9 49.9 37.9 34.9 48.3 67.0 23.6 23.3
62.5 15.0 47.4 45.4 31.9 28.9 42.3 65.6 21.5 20.7
100.0 19.1 44.3 42.3 27.8 24.8 38.2 62.5 20.1 19.0
200.0 27.6 39.8 37.8 21.8 18.8 30.2 58.0 18.0 16.4
250.0 31.1 38.3 36.3 19.8 16.8 30.2 56.5 17.3 15.6
300.0 34.3 37.1 35.1 18.3 15.3 28.7 55.3 16.8 14.9
400.0 40.1 35.3 33.3 15.8 12.8 26.2 53.5 15.9 13.8
500.0 45.3 33.8 31.8 13.8 10.8 24.2 52.0 15.2 13.0
* Performance para freqüências além das requeridas por TIA/EIA é somente para informação.
Toda performance é baseada em 100 m (328ft)
A atenuação para cabo flexível (stranded) é de 1.5 vezes a de cabo rígido (solid).

B
A5

Categoria 7 SSTP (PIMF) Horizontal/Patch cable

L A N CA BLE
Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
ANSI/TIA/EIA, ISO/IEC,
and CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2-10
ISO/IEC 11801 CLASS F, 2nd Edition
CENELEC EN 50173-1

Patch Cord
Patch Cord
Patch Cord
Patch Cord
IEC 61156-5, CENELEC EN 50288-4-1, 2nd Edition para cabo Horizontal
IEC 61156-6, CENELEC EN 50288-4-2 para Patch Cable

Retardamento de chama de acordo com IEC 60332-1-2.


Spark Test: 1050±250 V AC para cabo Horizontal;
750±250 V AC para Patch Cable
Força Dielétrica: 2500 V DC/3 segundos
Resistência de isolação: Min. 150 MΩ/Km
Condutor
Resistência do condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal
Max. 5% para Patch Cable Isolação

Fita-Aluminizada

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Malha de Cobre

Capa
APROVAÇÕES
UL/cUL Listed
3P Certified Categoria 7, testes de Performance requeridos.

Acessórios
Acessórios
Acessórios
Acessórios
CONFIGURAÇÃO

Categoria 7 SSTP(PIMF) 23 AWGx4P cabo Horizontal, PVC/LSOH
Categoria 7 SSTP(PIMF) 23 AWGx4Px2 cabos Horizontais Duplex, PVC/LSOH
Categoria 7 SSTP(PIMF) 26 AWGx4P Patch Cable, PVC/LSOH

Frequency Attenuation NEXT PSNEXT RL
(MHz) (dB/100M) (dB) (dB) (dB)

Cabeamento Óptico
1.0 2.0 80.0 77 -

Sistema de
Sistema de
Sistema de
Sistema de
4.0 3.7 80.0 77 23.1
10.0 5.9 80.0 77 25.0
16.0 7.4 80.0 77 25.0
20.0 8.3 80.0 77 25.0
31.25 10.4 80.0 77 23.6
62.5 14.9 75.5 72.5 21.5
100.0 19.0 72.4 69.4 20.1
155.0 24.0 69.5 66.5 18.8
200.0 27.5 67.9 64.9 17.3
300.0 34.2 65.2 62.2 17.3
600.0 50.1 60.7 57.7 17.3
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente.
Toda performance baseada em 100 m (328ft).
A performance do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).

APLICAÇÕES
Voz, T1, ISDN 10BASE-T, 100BASE-T Fast Ethernet (IEEE 802.3)
100 VG - AnyLAN (IEEE802.12), 155/622 Mbps ATM
550 MHz Broadband Video 1000BASE-Tx Gigabit Ethernet

B
A6

Category 6 UTP Horizontal/Patch Cables
ANSI/TIA/EIA,
ISO/IEC, and CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2-1 Categoria 6
ISO/IEC 11801 CLASS E, 2nd Edition
CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-6-1 para cabo Horizontal
Retardamento de chama de acordo com IEC 60332-1-2

Spark Test: 2000±250 V AC para cabo Horizontal
Resistência de Isolação Min. 150 MΩ/Km
Resistência do Condutor Max. 9.38 Ω/100m at 20°C para cabo Horizontal Isolação
Capa 2 3
Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable

Cross
Condutor
1 4
APROVAÇÕES
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / Performance requerida.

CONFIGURAÇÃO
Categoria 6 UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH
Categoria 6 UTP cabo Horizontal, 23 AWGx4P, outdoor
Categoria 6 UTP Patch Cable, 24 AWGx4P, PVC/LSOH

Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard
1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0
4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0
8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5
10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0
16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0
20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0
25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2
31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3
62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7
100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0
200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4
250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
*Atenuação para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).

APLICAÇÕES
1000BASE-TX Gigabit Ethernet 100BASE-T (IEEE 802.3)
100 VG - AnyLAN(IEEE802.12) Voz, T1, ISDN, 10BASE(IEEE802.3)
155/622 Mbps ATM, 550 MHz Broadband Video

B
A7

w w w. c a b l e s . c o m . t w

Categoria 6 SSTP(PIMF) Horizontal/Patch Cables

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan

ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards
ANSI/TIA/EIA 568-B.2-1 Categoria 6
ISO/IEC 11801 CLASS E, 2nd Edition
CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-5-1 para cabos Horizontais

Patch Cord
Patch Cord
Patch Cord
Patch Cord


Condutor
Força Dielétrica: 2500V DC/3 segundos
Resistência de Isolação: Min. 150 MΩ/Km Isolação

Fita Aluminizada

& Guia de Cabos
Resistance Unbalance: Max. 2% para cabo Horizontal

Patch Panels
Patch Panels
Patch Panels
Patch Panels
Malha de Cobre
Capa

APROVAÇÕES

Acessórios
Acessórios
Acessórios
Acessórios
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / performance requerida

CONFIGURAÇÃO

Cabeamento Óptico
Categoria 6 SSTP(PIMF) cabo Horizontal,23AWGx4P, PVC/LSOH

Sistema de
Sistema de
Sistema de
Sistema de
Categoria 6 SSTP(PIMF) Patch Cable ,26AWGx4P, PVC/LSOH

1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0
4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0
8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5
10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0
16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0
20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0
25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2
31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3
62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7
100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0
200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4
250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).

B
A8

Categoria 5e UTP Horizontal/Patch Cables

ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2 Categoria 5e
ISO/IEC 11801 Class D+ 2nd Edition
CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-3-1 para cabo Horizontal


Isolação
Condutor

Capa
APROVAÇÕES
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e testes de performance requeridos.

CONFIGURAÇÃO

Categoria 5e UTP cabo Horizontal, 24 AWGx4P, PVC/LS0H
Categoria 5e UTP cabo Horizontal, 24 AWGx4P, externo
Categoria 5e UTP Patch Cable, 24/26 AWGx4P, PVC/LSOH

1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0
4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0
8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5
10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0
16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0
20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0
25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2
31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3
62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7
100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).

APLICAÇÕES
1000BASE-T Gigabit Ethernet 100BASE-T Fast Ethernet (IEEE 802.3), 10BASE-T
100 VG - AnyLAN(IEEE802.12), 155/622 Mbps ATM 550MHz Broadband Video
Voz, T1, ISDN

B
A9

Categoria 5e FTP Horizontal/Patch Cables

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan

ANSI/TIA/EIA, ISO/IEC,
e CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2 Categoria 5e
CENELEC EN 50173-1

Patch Cord
Patch Cord
Patch Cord
Patch Cord
IEC 61156-5, 2nd Edition CENELEC EN 50288-2-1 para cabo Horizontal
IEC 61156-6, 2nd Edition CENELEC EN 50288-2-2 para Patch Cable


Spark Test: 850±250 V AC
Resistência de Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal
Resistance Unbalance: Max. 2% para cabo Horizontal

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Max. 5% para Patch Cable Isolação

Condutor

Cabo Dreno Fita Aluminizada

APROVAÇÕES Capa

Acessórios
Acessórios
Acessórios
Acessórios
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-B.2 categoria 5e, testes de performance requeridos.

Cabeamento Óptico
CONFIGURAÇÃO

Categoria 5e FTP cabo Horizontal, 24 AWGx4P, PVC/LSOH Sistema de
Sistema de
Sistema de
Sistema de
Categoria 5e FTP Patch Cable, 26 AWGx4P, PVC/LSOH

1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0
4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0
8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5
10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0
16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0
20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0
25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2
31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3
62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7
100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0

B
A10

Categoria 5e SFTP Horizontal/Patch Cables

ANSI/TIA/EIA, ISO/IEC, and CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2
CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-2-1 cabo Horizontal

Retardamento de chama de acordo com IEC 60332-1-2 or IEC60332-3-24
-24


Spark Test: 850±250 V AC
Max. 14.07 Ω/100m at 20°C para Patch Cable Isolação
Condutor

Fita Aluminizada
Malha de Cobre
Capa

APROVAÇÕES
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e para testes de performance requeridos.

CONFIGURAÇÃO

Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PVC/LSOH
Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PE
Categoria 5e SFTP Patch Cable, 26 AWGx4P, PVC/LSOH

1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0
4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0
8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5
10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0
16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0
20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0
25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2
31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3
62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7
100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0

B
A11

Categoria 5 Cabos Horizontais Powersum

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
A categoria de cabos “powersum horizontal” são projetados para ambas
aplicações - “backbone e horizontal”.
Performance de transmissão caracterizada para 100 MHz.

CONFIGURAÇÃO

Categoria 5 UTP cabo Horizontal, 24 AWG x4P,PVC/LSOH
Categoria 5 UTP Patch Cable, 26 AWGx4P,PVC/LSOH

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Categoria 5 UTP cabos Powersum (25/50/100/200) (Pares disponíveis)

APROVAÇÕES
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-A Categoria 5, testes de performance requeridos.
nce

APLICAÇÕES

100BASE-T Fast Ethernet (IEEE 802.3),
100 VG - AnyLAN(IEEE802.12)
Voz, T1, ISDN

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
ESPECIFICAÇÕES

LF HF
D.C. Loop Resistance Max. 19 Ω/100m Velocity of Propagation Min. 0.66C

D.C. Resistance Unbalanced Max. 5% Propagation Delay Max. 5350 ns/km@1~100MHz

Insulation Resistance Min. 50 MΩ/100m; 500 vdc/60s Delay Skew Max. 400 ns/km@100MHz

Acessórios
Acessórios
Acessórios
Acessórios
Mutual Capacitance Max. 5600 pf/100m Mean Impedance 100 Ω +/-10 Ω@10~100MHz

Capacitance Unbalanced Max. 330 pf/100m @ 20°C Characteristic Impedance 100 Ω +/-15 Ω@1~100MHz

Categoria 3 Cabos Horizontais Powersum
Cabeamento Óptico
Esses cabos são usados para comunicações de voz e dados. Podem ser aplicados com comprimento
Sistema de
Sistema de
Sistema de
Sistema de
de bandas até 16 MHz.

APROVAÇÕES
UL 444, ANSI/TIA/EIA-568-B.2, Cat.3
ISO/IEC 11801
EN 50173

CONFIGURAÇÃO

Categoria 3 UTP cabo Horizontal
Categoria 3 UTP Power Sum cabo (25/50/100/200 pares disponíveis)

APLICAÇÕES

10 BASE-T Ethernet(IEEE 802.3)
4 Mbps Token Ring(IEEE 802.5)
Voz, T1, ISDN

B
A12

C1
Patch Cord

MAXI Patch cords, conector macho e capa C2

Patch Cords
Os patch cords Maxi Telecom são montados com 4 pares de fios flexíveis unidos por conectores machos

Cabos Lan
Cabos Lan
Cabos Lan
nas duas extremidades. Eles oferecem uma alternativa de alta performance onde crosstalk, EMI ou a
distância devem ser consideradas.

Nossos patch cords categoria 6A tem performance elétrica garantida para atender ou exceder as
especificações de canal do TIA / EIA 568B.2-10, pode suportar velocidades de até 10Gbps.

ESPECIFICAÇÕES

Patch Cord
Patch Cord
Patch Cord
● Standards: TIA/EIA 568-B.2, EN 50173, ISO/IEC 11801
● Verificações: 3P, UL, ETL
● Cores Padrão: Cinza, Azul, Vermelho, Verde e Amarelo
● Conector: 8P8C RJ45, 50µ banho de ouro.
● Configuração: (T568B+T568B), Crossover (T568A+T568B) ou (T568A+T568A)

INFORMACÃO PARA PEDIDO

PART Nø. DESCRIÇÃO
MAXI-EUA-XXX1MX2-XX3 Cat.5e UTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor
MAXI-EFA-XXX1MX2-XX3 Cat.5e FTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor
MAXI-ESA-XXX1MX2-XX3 Cat.5e SFTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor

& Guia de Cabos
MAXI-6UA-XXX1MX2-XX3 Cat.6 UTP Patch Cord, PVC, T568B or 568B, xxx metros, Cor

Patch Panels
Patch Panels
Patch Panels
MAXI-6PA-XXX1MX2-XX3 Cat.6 PIMF Patch Cord, PVC, T568B or 568B, xxx metros, Cor
MAXI-AUA-XXX1MX2-XX3 Cat.6A UTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor
MAXI-APA-XXX1MX2-XX3 Cat.6A PIMF Patch Cord, PVC, T568A or 568B, xxx metros, Cor
MAXI-7PA-XXX1MX2-XX3 Cat.7 PIMF Patch Cord, PVC, T568A or 568B, xxx metros, Cor
XXX1: comprimento 005: 0.5 Metro 050: 5.0 Metro 100: 10.0 Metro
X2: Wiring A: T568A+T568A B: T568B+T568B X: T568A+T568B
XX3: Cor WH: Branco RD: Vermelho BL: Azul YL: Amarelo GN: Verde

Acessórios
Acessórios
Acessórios
* Outra cor e comprimento estão todos disponíveis sob encomenda.

Conector e Capa (Boot)
Nós oferecemos conectores em configurações padrões para terminações modulares em aplicações de
patch e estações de trabalho. O gerenciador de par integrado optimiza a performance e consistência,
Cabeamento Óptico
reduzindo distorção no conector. Conector blindado fornece patch para aterramento.
É fornecido em uma variedade de comprimentos e cores para se adequar as exigências dos mesmos. Sistema de
Sistema de
Sistema de

ESPECIFICAÇÕES

● Housing & Insert: PC, UL 94V-0
● Contatos: Fosforo - bronze, banho de ouro sobre nickel.
● A capa é projetada para proteger o conector RJ45 macho e o cabo.
● Para uso somente com conectores macho de 8 posições.
● Em concordância com os requisitos TIA e ISO para performance de componente.

C
A2

D1
Conector RJ-45 Femea D2
Conector RJ-45 F 180º Auto Crimpante D3
Conector RJ-45 F Categoria 6a D4
Conector RJ-45 F Categoria 6 D5
Conector RJ-45 F Categoria 5e D6
Conector RJ-45 F e RJ-45 Macho Auto Crimpante D7
Conector RJ-45 F Categoria 3 D8
Espelho USA D9
Espelhos Modulares e Tomadas de Superfície D10

D
A3

Conector RJ-45 Femea
MAXI-Telecom fornece um conector RJ-45F de alta performance que atende as mais críticas aplicações.

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
O conectro RJ-45F não somente atende a classe D+ (categoria 5e) ou a classe E (categoria 6) requeridos
para testes de link de canal, como também atendem aos rigorosos testes requeridos pelo ANSI / TIA /
EIA –568-B para conexões de hardware em combinação com todas as classes de qualidade para conecto-
res RJ 45. A terminação é fornecida com configurações T568 A e T568 B.

CARACTERÍSTICAS

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Patch Cord
● IDC traseiro que facilita ao instalador a crimpagem.
● Tipo 110 e IDC duplo de 8 fios
● Versão blindada proteção contra EMI / RFI

MATERIAIS

● Housing : Plástico de alto impacto e não propagante de chama.
Contatos do RJ-45 com 50µ ouro sobre nickel.
Conector: Insulation displacement connector (IDC) aceita bitolas 22-26 AWG para cabos rígidos e flexíveis
● Todos os componentes em acordo com RoHS

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Patch Panels
RELATÓRIO DE TESTE

Acessórios
Acessórios
Acessórios
Acessórios
Acessórios
Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
Sistema de

Categoria 6 Categoria 5e

Categoria 6
PART NO. DESCRIÇÃO
MAXI-DUVD-XX Categoria 6 conector RJ-45 90° Tipo IDC Duplo
MAXI-DUHD-XX Categoria 6 conector RJ-45 180° Tipo IDC Duplo
MAXI-DFVD Categoria 6 conector RJ-45 90° Blindado Tipo IDC Duplo
MAXI-DFHD Categoria 6 conector RJ-45 180° Blindado Tipo IDC Duplo
Category 5e
MAXI-EDUVD-XX Categoria 5e conector RJ-45 90° Tipo IDC Duplo
MAXI-EDUHD-XX Categoria 5e conector RJ-45 180° Tipo IDC Duplo
MAXI-EDFVD Categoria 5e conector RJ-45 90° Blindado Tipo IDC Duplo
MAXI-EDFHD Categoria 5e conector RJ-45 180° Blindado Tipo IDC Duplo

D
A4

Conector RJ-45 F Blindado 180º Auto-Crimpante
Conector RJ-45F blindado Auto-Crimpante é projetado para conveniência do instalador, o qual é feito
de liga de zinco e usando a técnica de “die-casting” (completa construção blindada a 360o).
Proteção contra EMI / RFI.
É totalmente compatível com todos os padrões de cabeamento. Atende a todos os requisitos de conexão
de hardware pelo TIA / EIA – 568-B.2.
Formato Auto-Crimprante economiza tempo nas terminações.

CARACTERÍSTICAS
● Performance conforme TIA/EIA-568B.2, ISO/IEC 11801 e EN50173-1 categoria 5e
● Performance conforme TIA/EIA-568B.2-1, ISO/IEC 11801 e EN50173-1 categoria 6
● Suporta configuração T568A&B e de fácil instalação
● Oferece total solução para sua LAN
● Aceita cabos rígidos e flexíveis bitolas 22-26 AWG
● Rohs concordância

RELATÓRIO DE TESTE DA CATEGORIA 6A

dB NEXT √ Limit
dB Insertion Loss √ Limit
dB Return Loss √ Limit
100 √ 12-36 60 √ 12 60 √ 12
√ 12-45 √ 36 √ 36

80
√
√
12-78
36-45 50 √
√
45
78 50 √
√
45
78
√ 36-78
√ 45-78 40 40
60
30 30
40
20 20
20 10 10
0 0 0
0 500 0 500 0 500
Frequency (MHz) Frequency (MHz) Frequency (MHz)


MAXI6-EFHL Categoria 5e 180º Blindagem total, Auto-Crimpante RJ-45F
MAXI6-6FHL Categoria 6 180° Blindagem total, Auto-Crimpante RJ-45F
MAXI6-AFHL Categoria 6A 180° Blindagem total, Auto-Crimpante RJ-45F
* Tipos 110 e IDC duplo sob encomenda

D
A5

Conector RJ-45 F Categoria 6 A
Os conectores RJ-45F são projetados para fornecer máxima flexibilidade e alta performance para

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
todas as aplicações 10G. Os produtos atendem todos os requisitos de performance
da TIA / EIA e IEC 60603-7-5.

CARACTERÍSTICAS
● Performance conforme os requisitos para 10 Gigabit ethernet, da IEEE P902.3an, e TIA/EIA TSB155(draft) das
especificações para categoria 6A e os requisitos da classe EA para canal da ISO/IEC 11801 2a edição e

Patch Cord
Patch Cord
Patch Cord
Patch Cord
CENELEC EN50173, e os requisitos da categoria 6A para canal da TIA/EIA-568-B.2-10
● Oferece solução total para seu sistema de cabeamento estruturado categoria 6A.
● Terminações utilizando ferramenta punch down tipo 110 ou Krone.
● Conector IDC aceita cabos rígidos e flexíveis de 22-26 AWG

APROVAÇÕES

● Certificações 3P Categoria 6A para requisitos de performance de teste de canal e link permanente.
● ETL – requisitos de performance para teste de canal.
● UL/cUL Listed.

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
APLICAÇÕES
● 10G BASE-T Ethernet
● 1000 BASE-TX Gigabit Ethernet
● 100 BASE-TX Fast Ethernet

Acessórios
Acessórios
Acessórios
Acessórios
● Voz, Vídeo e outras aplicações

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de


MAXI4-AUVD-XX Conector RJ-45F 90º, Tipo IDC duplo
MAXI4-AFVD Conector RJ-45F blindado 90º, Tipo IDC duplo
MAXI-AUHD-XX Conector RJ-45F blindado 180º, Tipo IDC duplo
* Tipos 110 e Duplo IDC sob encomenda XX: cor BK: Preto (preta), WH: Branca (branco), outras cores sob encomenda.

D
A6

Conector RJ-45 categoria 6
CARACTERÍSTICAS
● Conforme especifcações de Performance para categoria 6 da TIA/EIA –568-B2-1, ISO/IEC 11801, EN 50173-1.
● Conector tipo IDC duplo, aceita cabos sólidos e flexíveis de 22-26AWG
● Terminação usando ferramenta punch donw tipo 110 ou Krone.
● O conector RJ-45F tipo Mini é projetado de forma compacta para facilitar a instalação,
permitindo ser instalado 24 RJ-45F no espaço de 1 patch panel de 1U.

APROVAÇÕES APLICAÇÕES
● ETL e 3P Categoria 6 TIA/EIA-568-B.2-1 para os requisitos 1000 BASE-TX Gigabit Ethernet
de performance de teste de canal. 100 BASE-TX Fast Ethernet
● UL/cUL Listed. 10 BASE-T Ethernet
Voz, Vídeo e outras aplicações

ESPECIFICAÇÕES

Item Item Material ou Características Material ou Características
Material UL 94V-0
Condutor Cabos sólidos e flexíveis 22-26 AWG
Contatos RJ-45F Fósforo-Bronze, 50µ de ouro sobre níquel
Vída útil: mínimo 750 inserções
Contatos IDC 100 µ níquel sobre fósforo- bronze
Vida útil: mínimo 250 re-terminações
Configuração T568 A&B compatível

Em condições com UL 1863, UL/cUL Listed
Blindagem 50-60µ níquel sobre fósforo –Bronze

RJ-45 Cat. 6 RJ-45F Tipo A RJ-45F Cat. 6 180º Mini RJ-45F

Sem Blindagem
MAXI-6UVD-XX RJ-45F Categoria 6 90º, IDC duplo
MAXI-6UHD-XX RJ-45F Categoria 6 180º, IDC duplo
MAXIA-6UVD-XX RJ-45F Categoria 6 Tipo A 90º, IDC duplo
MAXIA-6UHD-XX RJ-45F Categoria 6 Tipo A 180º, IDC duplo,
MAXI5-6UVD-XX RJ-45F Categoria 6 Tipo Mini 90º, IDC duplo

Blindado
MAXI-6FVD RJ-45F Blindado 90º, IDC duplo
MAXI-6FHD RJ-45F Blindado 180º, IDC duplo
MAXIA-6FVD RJ-45F Blindado Tipo A 90º, IDC duplo
MAXIA-6FHD RJ-45F Blindado Tipo A 180º, IDC duplo
* 110 e IDC duplo sob encomenda. XX: Cor WH: Branca BK: Preto outras cores sob encomenda

D
A7

Conector RJ-45F Categoria 5e

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
CARACTERÍSTICAS
● Performance conforme especificações para categoria 5e da TIA/EIA-568-B.2, ISO/IEC 11801 , EN 50173-1.
● Conector tipo IDC duplo, aceita cabos sólidos e flexíveis de 22-26 AWG
● Terminações usando ferramenta punch down 110 ou krone.
● RJ-45F tipo Mini é projetado de forma compacta para facilitar a instalação, permitindo ser instalado
24 RJ-45 F no espaço de 1 Pach Panel de 1U.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
APPROVAÇÕES APPLICATIONS

● ETL e 3P Certified TIA/EIA-568-B.2 Categoria 5e 1000 BASE-T Gigabit Ethernet

para os requisitos de testes de Performance de canal 100 BASE-TX Fast Ethernet
● UL/cUL Listed. 10 BASE-T Ethernet
Voz, Vídeo e outras aplicações

SPECIFICATIONS

Item Material ou Características
Material UL 94V-0
Condutor Cabos sólidos e flexíveis 22-26 AWG

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Contatos RJ-45F Fósforo-Bronze, 50µ de ouro sobre níquel
Vída útil: mínimo 750 inserções
Contatos IDC 100 µ níquel sobre fósforo- bronze
Vida útil: mínimo 250 re-terminações
Configuração T568 A&B compatível

Em condições com UL 1863, UL/cUL Listed
Blindagem 50-60µ níquel sobre fósforo –Bronze

Acessórios
Acessórios
Acessórios
Acessórios
Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
RJ-45 Cat. 5e RJ-45F Tipo A RJ-45F Cat. 6e 180º Mini RJ-45F

Sem Blindagem
MAXI-EUVD-XX RJ-45 Categoria 5e 90°, IDC duplo
MAXI-EUHD-XX RJ-45 Categoria 5e 180°, IDC duplo
MAXIA-EUVD-XX RJ-45 Categoria 5e Tipo A 90°, IDC duplo
MAXIA-EUHD-XX RJ-45 Categoria 5e Tipo A 180°, IDC duplo
MAXI5-EUVD-XX RJ-45 Categoria 5e Tipo Mini, IDC duplo

Blindado
MAXI-EFVD RJ-45F Blindado Categoria 5e 90°, IDC duplo
MAXI-EFHD RJ-45F Blindado Categoria 5e 180°, IDC duplo
MAXIA-EFVD RJ-45F Blindado Categoria 5e 90°, Tipo A, IDC duplo
MAXIA-EFHD RJ-45F Blindado Categoria 5e 90°, Tipo A, IDC duplo
* 110 e IDC duplo sob encomenda. XX: Cor WH: Branco BK: Preto YL: Amarelo. Outras cores sob encomenda.

D
A8

Conector RJ-45F Auto-Crimpante
Os conectores RJ-45F Auto-Crimpante MAXI são verificados pela UL, atendem ou excedem os padrões de
performance das ANSI / TIA EIA –568-B, ISO 11801 e EN 50173. São de fácil terminação e instalação nos
painéis descarregados, espelhos e tomadas de superfície.
● Fornecido com etiqueta universal com código de cores T 568A/B, para rápida instalação.
● A tampa de terminação fornece excelente alivio de pressão, ajudando a controlar o raio de curvatura do cabo fixando seguramente.
● Condutor: 23-26 AWG
● Corpo: Alto Impacto UL 94V-0 ABS
● Contato IDC: Liga de cobre com 50u pol. de ouro sobre níquel
● Vida útil: mínima 750 inserções RJ-45M.

Blindado
MAXIA-EFVL-XX RJ-45F Blindado Categoria 5e Auto-Crimpante Tipo A 90°
MAXIA-6FVL-XX RJ-45F Blindado Categoria 6 Auto-Crimpante Tipo A 90°
MAXIA-AFVL-XX RJ-45F Blindado Categoria 6A Auto-Crimpante Tipo A 90°
* 110 e IDC duplo sob encomenda.

Sem Blindagem
MAXIA-EUVL-XX RJ-45F Categoria 5e Auto-Crimpante Tipo A 90°
MAXIA-6UVL-XX RJ-45F Categoria 6 Auto-Crimpante Tipo A 90°
MAXIA-AUVL-XX RJ-45F Categoria 6A Auto-Crimpante Tipo A 90°
Cor: BK: Preto sob encomenda.

Conector RJ 45 Macho Auto-Crimpante
O conector RJ-45 Macho Auto-Crimpante da MAXI, é a solução ideal para criação rápida de cabos de
rede customizados. Fabricados com policarbonato de alto impacto e conectores em liga de cobre de alta
performance, com 50 µ polegada de ouro sobre níquel. A opção “error-free” na transferência de dados.

Sem Blindagem
MAXI-EU-45 RJ-45 M Categoria 5e Auto-Crimpante
MAXI-6U-45 RJ-45 M Categoria 6 Auto-Crimpante

D
A9

Conector RJ-45 Femea Categoria 3
Atende ou excede os requisitos do TIA e ISO. São designados para voz, redes, e serviços

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
integrados com aplicações de rede digital (ISDN) .

Patch Cord
Patch Cord
Patch Cord
Patch Cord
& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Acessórios
Acessórios
Acessórios
Acessórios
APROVAÇÕES

● Etiqueta de padrão universal para 8 posições, permite terminações para ambos, T568A e T568B.

Cabeamento Óptico
● Pode ser utilizada ferramenta punch down tipo 110 ou Krone,

Sistema de
Sistema de
Sistema de
Sistema de
● São disponíveis com capa de proteção contra pó.
● RJ11/RJ12/RJ45 6 posições para aplicação nos pares 1, 2 e 3
● De acordo com RoHS.


Sem Blindagem
PART NO. DESCRIPTION
MAXI-VUVD-XX RJ-45 F Categoria 3 90° IDC duplo
MAXIA-VUVD-XX RJ-45 F Categoria 3 Tipo A 90° IDC duplo
* Posição, 110 e IDC duplo dob encomenda.

D
A10

Espelho – USA
Dimensões: 70 x 115mm
Todas as séries são fornecidas com sistema de marcação.
O formato da cabeça do parafuso diferencia o acabamento.

CARACTERÍSTICAS
● É apropriada para instalação modular e pode ser usada no subsistema de distribuição na estação de trabalho.
● Moldura incorporada torna-o conveniente para ser instalado e melhora o acabamento.
● Identificação de porta de dados e voz.
● Janela deslizante com função de proteger os módulos contra poeira

USA I
Placas integradas de fácil instalação com ícone


MAXI - US1-1WH USA I Espelho Ângulo-Reto com ícone 1 Porta, Branco
Cor: WH: Branco IV: Marfim

USA II
Módulos de placas de parede, desenhadas com Portas tipo: “snap-in”.


MAXI - US2A-1WH USA II Espelho Ângulo-Reto com janela 45º 1 Porta, Branco
MAXI - US2A-2WH USA II Espelho Ângulo-Reto com janela 45º 2 Porta, Branco
MAXI - US2V-1WH USA II Espelho Ângulo-Reto com janela 90º 1 Porta, Branco
MAXI - US2V-2WH USA II Espelho Ângulo-Reto com janela 90º 2 Porta, Branco

USA III
Placas integradas, com ícone, compacta e elegante.


MAXI - US3-0WH USA III Espelho Ângulo-Reto sem ícone, cego, Branco
MAXI - US3-1WH USA III Espelho Ângulo-Reto sem ícone, cego 1 Porta, Branco

D
A11

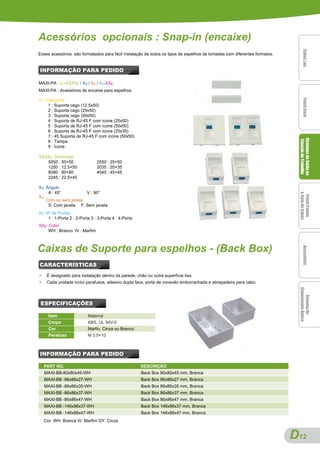

Acessórios opcionais : Snap-in (encaixe)

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Esses acessórios são formatados para fácil instalação de todos os tipos de espelhos de tomadas com diferentes formatos.


MAXI-PA X1-XXXX2 / X3 / X4 / X5-XX6
MAXI-PA : Acessórios de encaixe para espelhos.

X1: Categoria

Patch Cord
Patch Cord
Patch Cord
Patch Cord
1 : Suporte cego (12.5x50)
2 : Suporta cego (25x50)
3 : Suporta cego (50x50)
4 : Suporta de RJ-45 F com ícone (25x50)
7 : 45 Suporta de RJ-45 F com ícone (50x50)

8 : Tampa
9 : Ícone

XXXX2: Dimensão
5050 : 50×50 2550 : 25×50
1250 : 12.5×50 2035 : 20×35
8080 : 80×80 4545 : 45×45
2245 : 22.5×45

X3: Ângulo
A : 45° V : 90°

& Guia de Cabos
X4:

Patch Panels
Patch Panels
Patch Panels
Patch Panels
Com ou sem janela
S: Com janela F: Sem janela
X5: Nº de Portaa
1 : 1-Porta 2 : 2-Porta 3 : 3-Porta 4 : 4-Porta
XX6: Color
WH : Branco IV : Marfim

Caixas de Suporte para espelhos - (Back Box)

Acessórios
Acessórios
Acessórios
Acessórios
CARACTERÍSTICAS
● É designado para instalação dentro da parede, chão ou outra superfície lisa.
● Cada unidade inclui parafusos, adesivo dupla face, porta de conexão emborrachada e abraçadeira para cabo.

Cabeamento Óptico
ESPECIFICAÇÕES Sistema de
Sistema de
Sistema de
Sistema de

Item Material
Corpo ABS, UL 94V-0
Cor Marfin, Cinza ou Branco
Parafuso M 3.5×10


MAXI-BB-80x80x45-WH Back Box 80x80x45 mm, Branca
MAXI-BB -86x86x27-WH Back Box 86x86x27 mm, Branca
Cor: WH: Branca IV: Marfim GY: Cinza

D
A12

Tomadas de Superfície para Voz e Dados

CARACTERÍSTICAS

● Fornecidas em diferentes versões: blindadas, parcialmente blindadas e não blindadas.
● Dupla conexão, permite conexão dupla para voz e dados em uma única saída.
● De fácil montagem na maioria das paredes, pisos e mobiliário utilizando parafusos ou adesivo dupla-face.
● Padrão de Segurança: UL 1863 & CAN/CSA C22.2 NO.182.4-M90.
● Abraçadeira ou Grampo para melhor fixação.


MAXI - X1X2VD-X3XX4 MAXI - X1X2VD-X3XX4
MAXI BP: Tomadas de Superfície, Tipo PCB MAXI BK: Tomada de Superfície , Tipo RJ-45 F
X1: Categoria X1: Categoria
V: Categoria 3 E: Categoria 5e 6: Categoria 6 V: Categoria 3 E: Categoria 5e 6: Categoria 6
X2: Blindagem X2: Blindagem
U: Não Blindado / F: Blindado U: Não Blindado / F: Blindado
V: Vertical V: Vertical
D: Tipo Duplo D: Tipo Duplo
X3: Nº Portas X3: Nº Portas
1: 1-Porta 2: 2-Portas 8: 8-Portas 1: 1-Portas 2: 2-Portas
XX4: Cor XX4: Cor
WH: Branco IV: Marfim WH: Branca BK: Preto RD: Vermelho

MAXIDK-NK-1WH Tomada de superfície sem RJ-45F, com Janela, 1 porta, Branca
MAXIDK-NK-2WH Tomada de superfície sem RJ-45F, com Janela, 2 porta, Branca

Cor: WH: Branca IV: Marfin
Nota: RJ-45F 90°, referente às pag. D2-D7

D
A13

Sistemas de Saída na Patch Panels
Patch Panels
Patch Panels
Patch Panels Sistema de
Sistema de
Sistema de
Sistema de
Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan Patch Cord
Patch Cord
Patch Cord
Patch Cord Acessórios
Acessórios
Acessórios
Acessórios

A14
Estação de Trabalho & Guia de Cabos Cabeamento Óptico

D

E1
MAXI
Patch Panels e Guia de Cabos
NaviLite™ Patch Panels E2-E3
Patch Panels Descarregado
Patch Panels Blindados Categoria 6A 90° E5
Patch Panels Categoria 6
Patch Panels Categoria 5e E7
Patch Panels 45° / ISDN (Cat.3) Voice Panel
Guia de Cabos E9-E10

A1
E

NaviLite™ Patch panels
A MAXI TELECOM apresenta a mais nova tecnologia de identificação de cabos, utilizando LED “light Cable

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Identification technology” (LCI) embutida em um Patch Panel comum.

Essa tecnologia em particular permite que o LED seja construído dentro de um único painel para auxiliar os
instaladores na rápida e precisa localização dos cabos conectores nas estações de trabalho, sem degradar a
performance das categorias 5e e 6. Trabalho de advinhação para detectar tons difíceis de serem ouvidos, é
coisa do passado. Encontrar o cabo certo para ajustes é agora tão fácil como acender uma lâmpada. Esse
projeto patenteado faz você economizar seu tempo, energia e dinheiro; melhorando a segurança e sigilo para
sua estação de trabalho.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Patch Cord
Todos os produtos são certificados pela UL, ETL, 3P e são patenteados em mais de 20 países.

Luz (led) vermelha acessa indica:
Saída está conectada com equipamento
de rede.

Luz verde acessa indica:
Saída não está conectada com equipa-
mento de rede.

Luz desligada indica:
Sem conexão entre Patch Panel e saída
no par 3-6.

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Acessórios
Acessórios
Acessórios
Acessórios
Acessórios
Quanto Tempo é economizado

A
A B
Blindagem

Identificação de cabos usando NavLite™ Patch panel Identificação de cabos usando Gerador de Tom
24 portas para cada patch panel 24 portas para cada patch panel

Cabeamento Óptico
x 0.5 minutos para identificar cada cabo x 2 minutos para identificar cada cabo

Sistema de
Sistema de
Sistema de
Sistema de
Sistema de
x 2 trabalhadores x 2 trabalhadores
24 minutos 96 minutos

O exemplo acima mostra que usando o Pach Panel NaviLite™você pode economizar 72 minutos de trabalho em cada Pach Panel
po
● Pode ser manuseado por não profissionais
● Não há interrupção do sistema quando for inspecionada em operação..
● A luz led acesa facilita a identificação da porta para o instalador.

CARACTERÍSTICAS

● Em acordo com as especificações de TIA/EIA-568-B.2 categoria 5e /TIA/EIA-568-B.2-1 categoria 6, ISO/IEC 11801 EN 50173-1.
● Atende as configurações T568 A & B e de fácil instalação.
● Superfícies para fáceis marcações ou para apaga-las: para cada Porta na frente do painel.
● Conector duplo IDC que aceita cabos rígidos e flexíveis 22-26AWG
● Terminação com ferramentas punch down, tipo 110 ou krone.
● NaviLite™ - tecnologia de identificação de cabo por LED economiza custo e tempo no trabalho de identificação.
● 2 LED status (luz constante / piscando) selecionados fornece dois times de trabalho ao mesmo tempo.
● 2 LED status (luz verde / vermelha) para identificação – ligado ou desligado (conectado switch ou não).
● Montado em Racks padrão 19”.

E2
A2

NaviLite™ Patch Panels
APROVAÇÃO
● Em concordância com os requisitos de teste de Performance Categoria 5e/6.
● UL/cUL Listed.

APLICAÇÃO
● 1000 BASE-TX Gigabit Ethernet
● 100 BASE-TX Fast Ethernet
● 10 BASE-TX Ethernet
● Voz, Vídeo e outras aplicações


Sem Blindagem
MAXI-EUHD-8/24 Categoria 5e NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto
MAXI -EUHD-8/48 Categoria 5e NaviLite™ Patch Panel, Duplo IDC, 48-Porta, Preto
MAXI -6UHD-8/24 Categoria 6 NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto
MAXI -6UHD-8/48 Categoria 6 NaviLite™ Patch Panel, Duplo IDC, 48-Porta, Preto
MAXI -EUAD-6/24 Categoria 5e 45° NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto
MAXI -6UAD-6/24 Categoria 6 45° NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto

Blindado
MAXI -EFVD-8/24 Categoria 5e NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto
MAXI -6FVD-8/24 Categoria 6 NaviLite™ Patch Panel, Duplo IDC, 24-Porta, Preto
* Nota: 110 e IDC Duplo sob encomenda.

Transmissor de Sinal
MAXI -WH Transmissor de Sinal para Pach Panel com LED, Branco

A3
E

Patch Panel Descarregado

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Pach Panels Mutimidia Descarregado de Alta Performance estão disponíveis em 12, 16, 24 e 48 portas,
os quais fornecem a capacidade de configuração em campo usando uma variedade de conectores
modulares incluindo as categorias 5e / 6 como também uma grande variedade de módulos multimídia.

CARACTERÍSTICAS

● Patch Panel tipo RJ-45F fornecem a capacidade de configuração em campo usando uma variedade de conectores
modulares incluindo as categorias 5e / 6 como também uma grande variedade de módulos multimídia.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
● Todas as versões podem ser montadas em racks de 19”.
● Todos com janela reatrátil de proteção contra poeira.


& Guia de Cabos

Patch Panels
Patch Panels
Patch Panels
Patch Panels
MAXI-K-DW-12 Patch Panel Descarregado com janela retrátil e guia de cabos, 12-Porta, 1U Preto
MAXI-K-DN-16 Patch Panel Descarregado com janela retrátil e sem guia de cabos, 16-Porta, 1U Preto
MAXI-K-EN-24 Patch Panel Descarregado, Economico, 1 peça, sem guia de cabos, 24-Porta, 1U Preto
MAXI-CM-CK1 1U 19" Guia de Cabo tipo duto para Patch Panel Descarregado
* Guia de Cabo sob encomenda.

Acessórios
Acessórios
Acessórios
Acessórios
Patch Panel Descarregado de Alta Densidade
CARACTERÍSTICA
Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
● Aceita 24 Pcs RJ-45 F


MAXI-K-CW-24 Patch Panel tipo RJ-45 F compacto, com Guia de Cabo, 24-Porta, 1U Preto
MAXI-K-CN-24 Patch Panel tipo RJ-45 F compacto, sem Guia de Cabo, 24-Porta, 1U Preto
MAXI-CM-CK1 1U 19" Guia de Cabo tipo duto com parafuso 1U 19”
* Guia de Cabo sob encomenda.
Nota: 24 portas, 1U somente disponível com MINI RJ-45 F, 180º, RJ-45 F auto-crimpante Ref. Pags D3 – D5

E4
A4

Patch Panel Blindado Categoria 6A 90°
CARACTERÍSTICAS
Performance elétrica em conformidade com os requisitos da categoria 6 de ANSI/TIA/EIA-568-B.2.-1 e os requisitos da categoria 6A
TIA/EIA-568-B.2-10, IEC 61935-1 3ª edição (draft/217A/CDV) e os requisitos da IEEE P802.3an, 10Gigabit ethernet e o
proposto ANSI/TIA-568B.2-10 categoria 6 A até 500Mhz
● Compatível com padrão 19
● Suporta 10GBASE-T(IEEE802.3an) em canais de 100m.
● Obedece requisitos classe A – CISPR/FCC
● Retardador de chama: UL 94V-0
● Em concordância com RoHs.


MAXIR-AFVD-8/24 Patch Panel Blindado Categoria 6A, IDC Duplo, 24-Porta, Preto
MAXIR-AFVK-8/24 Patch Panel Blindado Categoria 6A, Tipo Krone IDC, 24-Porta, Preto
MAXIR-AFVT-8/24 Patch Panel Blindado Categoria 6A, Tipo 110 IDC, 24-Porta, Preto

Patch Panels Embutido
Nossa série de Patch Panel de alto impacto com formato de estrutura profissional são extremamente
resistentes. Tipos 110 e Krone, IDC Duplo aceitam ferramentas do tipo punch down, 110 e Krone.
Superfícies que possibilitam fazer marcações ou apaga-las, para cada Porta na parte frontal do painel
para gerenciamento mais eficiente do sistema.

CARACTERÍSTICAS
● De acordo com especificações da categoria 5e TIA/EIA-568-B.2 e categoria 6, TIA/EIA-568-B.2 , ISO/IEC11801 e EN50173-1.
● Em concordância com o nível de performance para teste de componentes.
● Conector IDC aceita cabos rígidos ou flexíveis: 23-26 AWG
● Configuração T568A&B de fácil instalação.
● Oferece completa solução para sua rede local.
● Em concordância com RoHs


MAXI-S-DFVD-8/16 Patch Panel Embutido Categoria 6 Blindado, Vertical, IDC Duplo, 16-Porta, Preto
MAXI-S-DFVD-8/24 Patch Panel Embutido Categoria 6 Blindado, Vertical, IDC Duplo, 24-Porta, Preto
MAXI-S-EDFVD-8/16 Patch Panel Embutido Categoria 5e Blindado, Vertical, IDC Duplo, 16-Porta, Preto
MAXI-S-EDFVD-8/24 Patch Panel Embutido Categoria 5e Blindado, Vertical, IDC Duplo, 24-Porta, Preto

A5
E

Category 6 Patch Panels

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
CARACTERÍSTICAS
● A categoria 6 de patch panel excede os padrões: TIA/EIA-568-B.2-1 e ISO 11801 2a edição classe E, e EN50173-1.
● Parte traseira compatível com categoria 5e , 5 e 3


Patch Cord
Patch Cord
Patch Cord
Patch Cord
Sem Blindagem

MAXI-P-6UHD-6/6 Patch Panel Categoria 6 180°, IDC Duplo, 6-Porta, Moldura Plastica, Preto
MAXI-S-6UHD-8/16 Patch Panel Categoria 6 180°, IDC Duplo, 16-Porta, Preto
MAXI-S-6UHD-8/24 Patch Panel Categoria 6 180°, IDC Duplo, 24-Porta, Preto
MAXI-B-6UHD-8/24 Patch Panel Categoria 6, Etiqueta Plástica, IDC Duplo, 24-Porta, Preto

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Blindado
MAXI-S-6FVD-8/16 Patch Panel Blindado Categoria 6, IDC Duplo, 16-Porta, Preto
MAXI-S-6FVD-8/24 Patch Panel Blindado Categoria 6, IDC Duplo, 24-Porta, Preto
* Note: 110 e IDC Duplo sob encomenda.

Acessórios
Acessórios
Acessórios
Acessórios
Mini Patch Panel
Os Mini Patch Painel para Voz e Dados, podem ser montados em quase todos os lugares, até mesmo nos
mais limitados. Ele combina dois ou mais painéis em série e usa patch cords para fazer as conexões.
Também pode ser montado verticalmente ou horizontalmente na parede.

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
CARACTERÍSTICAS
● Excede padrões TIA/EIA-568.2-1 categoria 6 e ISO 11801 2a edição classe E
● Mini Patch Panel é pequeno, usado em ocasiões especiais, montado em um painel com 12 Portas com suporte 89D.
● Usa ferramenta 110 ou Krone.
● Parte traseira compatível com categorias 5e, 5 e 3


MAXI-M-6UHD-6/12 Mini Patch Panel Categoria 6, Tipo Duplo, 12-Porta, Preto
MAXI-M-B Suporte para Mini Patch Panel, 89D.

E6
A6

Patch Panels Categoria 5e
Nossos Patch Panels blindados projetados para conter todos os cabos na cobertura traseira, impedindo efeti-
vamente o EMI e RFI. Esse formato patenteado com capa traseira é de fácil instalação e facilmente removível
(capa) sem uso de ferramenta, o qual é conveniente para usar o punch down. O formato do suporte reduz o
peso dos cabos assegurando o raio de curvatura. Todos os produtos são certificados por UL, ETL e 3P e
seguem os padrões : ISO/IEC 11801, TIA/EIA 568B e EN 50173.


Sem Blindagem
MAXI-S-EUHD-8/16 Patch Panel Categoria 5e, IDC Duplo, 16-Porta, Preto
MAXI-S-EUHD-8/16 Patch Panel Categoria 5e, IDC Duplo, 24-Porta, Preto
MAXI-B-EUHD-8/24 Patch Panel Categoria 5e, com etiquetas plásticas, IDC Duplo, 24-Porta, Preto

Blindado
MAXI-S-EFVD-8/16 Patch Panel Blindado Categoria 5e, IDC Duplo, 16-Porta
MAXI-S-EFVD-8/24 Patch Panel Blindado Categoria 5e, IDC Duplo, 24-Porta

Mini Patch Panel
Os Mini Patch Panel para voz e dados podem ser montados em quase todos os lugares, até mesmo nos locais
mais limitados. Ele combina dois ou mais painéis em série e usa patch cords para fazer as conexões. Pode ser montado
verticalmente, ou horizontalmente na parede.

CARACTERÍSTICAS

● Excede padrões TIA/EIA-568.2-1 categoria 5e e ISO 11801 2a edição D+
● Usado em ocasiões especiais, montado em painel com 12-Porta sobre um suporte 89D.
● Terminais com 4 pares: 22-26AWG (cabos par trançados rígidos ou flexíveis)


MAXI-M-EUHD-6/12 Mini Patch Panel Categoria 5e Mini, Duplo IDC, 12-Porta, Preto
MAXI-M-B Suporte para Mini Patch Panel, 89D

A7
E

Patch Panel 45°
Painel em formato 45° com barra de etiquetas plásticas e ícones para cada porta reduzindo o raio de

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
curvatura dos cabos e facilitando sua identificação. A barra plástica permite serem feitas as marcações ou
apaga-las para um gerenciamento mais eficaz dos cabos. Ícones indicam os sistemas de telefone e rede,
e sua moldura plástica o torna mais leve.

CARACTERÍSTICAS
● De acordo com especificações da categoria 5e/6 TIA/EIA-568-B.2-1, ISO/IEC11801 e EN50173-1.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
● Conector IDC pode aceitar cabos compactos ou trançados: 23-26 AWG
● Compatível de funcionamento em conjunto com categorias 6, 5e e 3.

Sem Blindagem

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
MAXI-P-6UAD-6/24 °
Patch Panel 45° Categoria 6, IDC Duplo, 24-Porta.
MAXI-P-6UAT-6/24 Patch Panel 45° Categoria 6, 110 IDC, 24-Porta.
MAXI-P-EUAD-6/24 Patch Panel 45° Categoria 5e, IDC Duplo, 24-Porta.
MAXI-P-EUAT-6/24 Patch Panel 45° Categoria 5e, 110 IDC, 24-Porta.

Patch Panels ISDN (cat.3) (Voice Panel)

Acessórios
Acessórios
Acessórios
Acessórios
Painel de alta densidade com 25 e 50 conectores RJ45F. Segue os mais modernos padrões e parâmetros
elétricos e é formatado para terminação de dois pares de cabos em bloco Krone.

Placa de circuito impresso e componentes de alta qualidade asseguram a performance da categoria-3.
Guia de cabos integrado na parte de trás, possibilita uma instalação mais organizada e segura.

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
CARACTERÍSTICAS
● São disponíveis para : punch down 110 e Krone.
● Placa de circuito impresso juntamente com componentes de alta qualidade asseguram a performance da categoria-3.
● O painel está disponível em 1U de altura, de lâmina de aço nas cores cinza ou preto.
● Todas as Portas são numericamente identificadas.


MAXI-S-VUVD-5/25 Patch Panels ISDN (cat.3) IDC Duplo, 25-Porta
MAXI-S-VUVD-10/50 Patch Panels ISDN (cat.3) IDC Duplo, 50-Porta
* Note: 110 e Duplo IDC sob encomenda.

E8
A8

Guia de Cabos
O gerenciamento de cabos é adequado para todos os Patch Panel 19” e gabinetes de rede e outros racks.
Com seu formato compacto é mais usado em manuseio e distribuição de cabos horizontais e patch cords.
Suporta o peso de cabos e assegura o raio de curvatura dos mesmos.

Rack de Parede


MAXI-B-1U Rack de Parede de 1U

Guia de Cabos 19”, 1U
CARACTERÍSTICAS

● Montado diretamente em painéis 1U 19”
● Impede o emaranhado dos cabos
● De peso leve é fácil de instalar e remover.

MAXI-M-SC MAXI-M-CK1 MAXI-M-CK2


MAXI-M-SC Guia de Cabos 19" 1U, Tipo Parafuso.
MAXI-M-CK1 Guia de Cabos 19" 1U, Para Patch Panel Descarregado.
MAXI-M-CK2 Guia de Cabos 19" 1U, Tipo Click.

A9
E

Guia de Cabos 1U 19” Tipo Duto, Frontal

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
CARACTERÍSTICAS
● Padrão EIA 19”
● O gerenciamento melhora a aparência do Rack ou estação de trabalho.
É um elemento essencial para adições e mudanças, melhorando a integridade dos cabos.

Patch Cord
Patch Cord
Patch Cord
Patch Cord


& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
MAXI-M-WDF Guia de Cabos Tipo Duto 1U 19" , Frontal (12 P.)
MAXI-M-DF1 Guia de Cabos Tipo Duto 1U 19" , Frontal (25P)

Guia de Cabos 1U 19”

Acessórios
Acessórios
Acessórios
Acessórios
CARACTERÍSTICAS
● Padrão EIA 19”
● De peso leve, fácil de instalar e remover.

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de


MAXI-M-PH1 Guia de Cabos 1U 19", Tipo Suporte
MAXI-M-PR1 Guia de Cabos 1U 19", Anel Plástico
MAXI-M-B1 Painel Cego 1U 19"
MAXI-M-B2 Painel Cego 2U 19"

E 10
A10

F1
Acessórios para Cabos
Acopladores F2
Bloco de Distribuição 110 & Guia de Cabo F3
Bloco de Conexão 110 e Abraçadeiras F4
110 Wiring Connectors & Cable Ties F4
Ferramenta Punch Down e Alicate de Crimpar F5
Adaptador Y para dividir saídas 4 pares F6

A1
F

Acopladores

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Eles permitem uma simples operação com cabos horizontais, os quais podem ser facilmente estendidos.

Cabos Lan
Cabos quebrados podem ser unidos ser ter que colocar segmentos de cabos completamente novos.

CARACTERÍSTICAS
FEATURES
● Adaptador e tipo cruzado: disponíveis nas versões direta ou cruzada.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Patch Cord
● Une duas categorias de cabo 5e, 5 ou 3.
● Tipo bloco: IDC Duplo, punch down.
● Tipo bloco: caixa blindada e não blindada com abraçadeira ou grampo.
● Incluído fita adesiva dupla face ou parafuso de montagem
● Amplia o comprimento do cabo categoria 5e / 6 sem perda de performance
● Formato PCB para máxima confiabilidade

APLICAÇÕES
● 10BASE-T Ethernet.
● 100BASE-TX Fast Ethernet.
● Outras aplicações de Voz e Vídeo.

& Guia de Cabos
& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Block type Adapter type

Acessórios
Acessórios
Acessórios
Acessórios
Acessórios
Cabeamento Óptico
Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
Sistema de
Keystone type


MAXI-EU-WH Acoplador, Tipo Adaptador sem Blindagem, Categoria 5e, Branco
MAXI -EF Acoplador, Tipo Adaptador Blindado, Categoria 5e
MAXI -6U-WH Acoplador, Tipo Adaptador sem Blindagem, Categoria 6, Branco
MAXI -6F Acoplador, Tipo Adaptador Blindado, Categoria 6
MAXI -EU-WH Acoplador, Tipo Bloco, Categoria 5e, sem Blindagem, Branco
MAXI -EF Acoplador, Tipo Bloco, Categoria 5e, Blindado, Branco
MAXI -6U-WH Acoplador, Tipo Bloco, Categoria 6, sem Blindagem, Branco
MAXI -6F Acoplador, Tipo Bloco, Categoria 6, Blindado, Branco
MAXI -EU-WH Acoplador, Tipo Keystone, Categoria 5e, sem Blindagem, Branco
MAXI -6U-WH Acoplador, Tipo Keystone, Categoria 5e, Blindado, Branco
Cor: WH: Branca IV: Marfim

F
A22

Série 110
É usada para terminação dos cabos em pares e permite uma distribuição organizada atrás do bloco.
Moldado em bloco de plástico, com faixas horizontais, cada qual fixa e organiza 25 pares de cabo.


MAXI-Y110B-L-050 Bloco 110 com pernas, 50 Pares
MAXI-Y110B-N-050 Bloco 110 sem pernas, 50 Pares
MAXI-Y110B-R-050 Bloco 110 19”, 50 Pares

Guia de Cabos 110
Moldado em plástico anti-chamas, acomoda e organiza os path cords, dado praticidade e organização.


MAXI-110BM-L 110 Guia de Cabos c/ Perna
MAXI-110BM-N 110 Guia de Cabos s/ Perna
MAXI-110BM-R 110 Guia de Cabos 19”

A3
F

Blocos 110 de Conexão
Os blocos de conexão de 3 / 4 / 5 pares, consiste em uma peça anti-chama moldada em alojamento de

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
plástico e clips para terminação de condutores 22-26 AWG . A parte frontal do bloco de conexão é codificada
com cores, permitindo a rápida identificação dos pares e terminações.

Patch Cord
Patch Cord
Patch Cord
Patch Cord

MAXI-Y110C-4 Conector 110, 4 pares
MAXI-Y110C-5 Conector 110, 5 pares

Abraçadeiras

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
Prendedores de cabos dos tipos ; gancho ou alça estão disponíveis em vários estilos e desenhados
para aplicações que exigem freqüentes mudanças ou adições.

CARACTERÍSTICAS
● Vários tamanhos, estilos e cores para atender suas necessidades.
● Ajustável e reutilizável centenas de vezes.

Acessórios
Acessórios
Acessórios
Acessórios
● Não corre o risco de sobre tensão do cabo interferindo na sua performance
● Temperatura de operação : -20°C a 60°C
● Fina e flexível.

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de


MAXI-CTV-X1 XXX2 XX3 MAXI-CTP-X1 XXX2 XX3
MAXI-CTV: Abraçadeira Textil MAXI-CTP: Abraçadeira de Plástico
X1: Tipo X1: Tipo
H: com Presilha R: Livre W: Montagem Parede
N: sem Presilha N: Normal Nylon D: Duplo Fecho
XXX2: Tamanho XXX2: Tamanho
AAA x BB: Comprimento AAAmm x Largura BBmm AAA x BB: Comprimento AAAmm x Largura BBmm
XX3: Cor XX3: Cor
WH: Branco BK: Preto RD: Vermelho WH: Branca BK: Preto RD: Vermelho

F
A44

Ferramentas Punch Down & Alicate de Crimpar
Punch down Profissional
HT –3640R : com seletor ajustável de alta e baixa pressão de impacto.O tipo TPR provê melhor conforto de
manuseio. A fechadura no estilo torção fornece fáceis mudanças de lamina e impede que ela se desprenda.
Dispõe de um armazenamento seguro adicional para uma lâmina de reserva.


HT-3640R Somente Ferramenta
HT-364BR Ferramenta com lamina Tipo 110
HT-364BKR Ferramenta com lamina Tipo Krone
HT-14TB 110 Lamina Tipo 110
HT-14TBK Lamina Tipo Krone

Ferramenta de impacto Punch Down
HT3140 : com ajuste de impacto e pressão e espaço para acomodar uma lâmina extra.


HT-3140 Somente Ferramenta
HT-314B Ferramenta com lâmina Tipo 110
HT-314BK Ferramenta com lâmina Tipo Krone
HT-14B Lâmina Tipo 110
HT-14BK Lâmina Tipo Krone

Ferramenta Punch Down Tipo 110
HT-315 séries : Ferramenta 110 punch down para uso em Lan ou Telecom, acomodando um UTP
(24 AWG) por vez. Adequado para ambos os lados, 110 e os de conexões cruzadas nos terminais dos
blocos. Uma terminação é para assentar e cortar fios e a outra somente para para acomodar os fios.


HT-315DR Punch Down, 5 Pares 110
HT-315CR Punch Down, 4 Pares 110

Alicate para Crimpar RJ-45
HT-210C: moldura de aço, com acabamento óxido preto endurecido. Leve e durável. Tipo de luxo, com guia para
operação. Contém uma fechadura adicional para armazenamento após o uso.


HT-210C Alicate de Crimpar RJ-45
HT-S510A Alicate de Crimpar RJ-45 / RJ-11

A5
F

Adaptador Y 4-Pares para dividir saídas

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Adaptador modular designado para trabalhar com equipamento de estação como: telefones, secretárias
eletrônicas, faxes, computadores pessoais e impressoras.Ele oferece uma variedade de aplicações úteis.
Pode converter estilos de interruptores, funciona como um adaptador Y, ou altera a seqüência de fios de
um adaptador modular. São disponíveis com blindagem e sem blindagem, Ethernet (E) para Telefone (T),
Telefone (T) para Telefone(T), Ethernet (E) para Ethernet (E).

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Modular Plug
50 micro inches gold plating. Available
Wiring Label
for shielded or unshielded options.

Modular Jack
Available for shielded or
unshielded options.

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
12345678 12345678

12345678 12345678 12345678 12345678
(port1) (port2) (port1) (port2)

Acessórios
Acessórios
Acessórios
Acessórios
Telephone + Telephone Ethernet + Ethernet

12345678S 12345678

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
12345678S 12345678S 12345678 12345678
(port1) (port2) (port1) (port2)

Ethernet + Telephone Ethernet + Ethernet (100 Mbps)


MAXI-UET Y Adaptador sem Blindagem Ethernet + Telefone
MAXI-UEE Y Adaptador sem Blindagem Ethernet + Ethernet
MAXI-UTT Y Adaptador sem Blindagem Telefone + Telefone
MAXI-FET Y Adaptador Blindado Ethernet + Telefone
MAXI-FEE Y Adaptador Blindado Ethernet + Ethernet
MAXI-FTT Y Adaptador Blindado Telefone + Telefone
MAXI-2-UEE Y Adaptador sem Blindagem Ethernet + Ethernet (100 Mbps)
MAXI-2-FEE Y Adaptador Blindado Ethernet + Ethernet (100 Mbps)

F
A66

G1
Sistema de
Cabeamento Óptico
Informação para pedido G2
Cabos de Fibra Optica G3-G4
Dio Rack G5
Conectores Opticos G6
Adaptadores Opticos G7
Patch Cords Opticos G8


Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
MAXI - XXXXX1XX2-XX3X4-XX5
Código Principal
Cabo de Fibra Óptca MAXI
XXXXX1: Categoria

Patch Cord
Patch Cord
Patch Cord
Patch Cord
GYTS Cabo Optico Blindado com fita de aço aplicada longitudinalmente e elemento de
fração central (Fio de aço).
ADSS Cabo aéreo auto-sustentável, dielétrico.
GYTA Cabo Óptico Blindado com fita de alumínio aplicada longitudinalmente.
GJFJV Cabo Óptico de distribuição interno tipo “tight buffer” 4-24 Fibras

GYFTS Cabo Óptico Blindado com fita de aço aplicada longitudinalmente e elemento
de tração central (FRP).
GYFTY Cabo Óptico não metálico tipo “Loose”
GYXTW Cabo Óptico externo com feixe central e preenchido com gel.
GJFXTKY Cabo Óptico externo tipo “Loose”, com elemento central de tração (E-glass) 4-24 Fibras
GJFXTKV Cabo Óptico interno tipo “Loose”, com elemento central de tração (E-glass) 4-24 Fibras
GYTYC8S Cabo Óptico aéreo, tipo “Loose” Fig. 8.
GYTYC8S(A)

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
XX2: Número de Fibras
04 4F
06 6F
08 8F
12 12F
24 24F
36 36F

Acessórios
Acessórios
Acessórios
Acessórios
48 48F
72 72F
XX3: Tipo de Fibra
09 SM9/125
50 MM50/125
FIBER OPTIC CABLE

Cabeamento Óptico
62 MM62.5/125
03 OM3 50/125(10G) Sistema de
Sistema de
Sistema de
Sistema de

X4: Capa
R PVC(OFNR)
P PE
L LS0H
XX5: Cor
BK Preto

Outros disponíveis sob consulta.

G2
A2

Cabos de Distribuição Interno tipo “Tight Buffer”
Os Patchs Cords ópticos apresentam pequenos índices refratários, excelente desempenho geométrico, baixa
atenuação, etc. A Fibra Monomodo pode ser amplamente usada em larga proporção tais como, transmissão de
longa distâncias, linhas interurbanas, rede CFTV, alças de alimentação e assim por diante.

● TIA/EIA-568-B.2
● ISO11801:2002
● EN50173-1 Standards

Características ópticas- Mono-Modo
Characteristics Wavelength MCSM FullBand LAPOSH

@1310nm ≤ 0.36dB/km ≤ 0.35dB/km

@1383nm ≤ 0.35dB/km(After H 2 aging)
Attenuation
@1550nm ≤ 0.22dB/km ≤ 0.21dB/km ≤ 0.22dB/km

@1625nm ≤ 0.22dB/km ≤ 0.25dB/km

1530~1565nm 2.0~6.0 ps/(nm · km)

1565~1625nm 4.5~11.2 ps/( nm · km)
Dispersion
1285~1340nm -3.0~3.0ps/(nm · km) -3.0~3.0ps/( nm · km)
coefficient
@1550nm ≤ 18ps/(nm · km) ≤ 18ps/( nm · km)

@1625nm ≤ 22ps/(nm · km)

Zero dispersion wavelength 1302~1322nm 1302~1322nm ≤ 1520nm

Zero dispersion slope
2
≤ 0.091ps/(nm · km) 2
≤ 0.089ps/(nm · km) ≤ 0.084ps/(nm 2· km)

Zero dispersion slope(Typical) 0.078ps/(nm 2· km)

Polarization mode Maximum
≤ 0.2 ps/ ≤ 0.2 ps/ ≤ 0.1 ps/
dispersion Individual Fiber

Design Link Value ≤ 0.08 ps/ ≤ 0.08 ps/

Fiber cut - off wavelength λ c 1180~1130nm 1180~1130nm

Cable cut - off wavelength λ cc ≤ 1260nm ≤ 1260nm ≤ 1480nm

@1310nm 9.2 ± 0.4 µm 9.2 ± 0.4 µ m 9.6 ± 0.5 µ m
Mode field diameter
@1550nm 10.4± 0.8 µm 10.4± 0.8 µ m

Group Index of @1310nm 1.466 1.466
Refraction(typical)
@1550nm 1.467 1.467 1.469

G3
A

Características ópticas – Multimodo

Standard 50 µ m Standard 62.5 µm

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
Characteristics Wavelength
Class A Class B Class A Class B

@850nm ≤ 2.3dB/km ≤ 2.5dB/km ≤ 2.7dB/km ≤ 3.0dB/km
Attenuation
@1310nm ≤ 0.55dB/km ≤ 0.7dB/km ≤ 0.6dB/km ≤ 0.8dB/km

@850nm ≥ 500MHz · km ≥ 400MHz · km ≥ 200MHz · km ≥ 160MHz · km
Bandwidth
@1310nm ≥ 1000MHz · km ≥ 800MHz · km ≥ 600MHz · km ≥ 500MHz · km

Patch Cord
Patch Cord
Patch Cord
Patch Cord
Numerical 0.200 ± 0.015NA 0.275 ± 0.015NA

Group Index of @850nm 1.482 1.496
Refraction(neff) @1310nm 1.477 1.491

Cabo óptico blindado – uso externo
Esses cabos podem ser aplicados em diferentes condições ambientais, com os métodos de colocação em
duto aéreo, diretamente enterrado ou submerso. Usado para rede central, área de rede metropolitana, rede
de acesso , etc.

& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels
● YD/T901-2001, ITU-T e IEC60793

Fiber

Acessórios
Acessórios
Acessórios
Acessórios
Tube Filling Compound

Central Tube

Glass Yarn
Corrugated Steeltape
PE Jacket

Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de

Características ópticas – Multimodo

Characteristics Wavelength G .652 G .655 50/125µm 62.5/125µm

@850nm ≤ 3.0B/km ≤ 3.0B/km

@1300nm ≤ 1.0B/km ≤ 1.0B/km
Attenuation(+2 0°C)
@1310nm ≤ 0.36B/km ≤ 0.40B/km

@1550 ≤ 0.22B/km ≤ 0.23B/km

Bandwidth(Class A) @850nm ≥ 500MHz · km ≥ 200MHz · km

@1300nm ≥ 1000MHz · km ≥ 600MHz · km

Numerical Aperture 0.200± 0.015NA 0.275 ± 0.015NA

Cable Cut- off Wavelength λ cc ≤ 1260nm ≤ 1480nm

G4
A4

DIO Rack 19”
Inclui painel adaptador para 12, 18 e 24 terminações. Painel frontal destacável para fácil acesso aos conectores
traseiros e cabos. O novo modelo de 19” é designado para aplicações em empresa. É projetado para ambas
funções : conexão e junção e aceita uma grande variedade de adaptadores de fibra que incluem FC, ST,LC e
E2000. Ele tem a função de entrançamento, distribuição, proteção e armazenamento para cabos de fibra.
Estas unidades são equipadas com carretel guia e acessórios de rota para limitar o raio de curvatura e controle
de alívio de tensão.

APLICAÇÕES
● Painel de terminação deslizante para fácil acesso.
● Luvas, conectores e bandeja de junção são disponíveis para montagem no painel.
● Podem ser montadas em rack 19” EIA


YFOPP-XX1 X2 X3-XX4
FOPP: DIO RACK
XX1: Porta No.
12: 12-Porta 24: 24-Porta
X2: Tipo de Adaptador
C: SC T: ST L: LC CD: SC duplex LD: LC duplex
X3: Placa Modelo
N: sem Adaptador S: com Adaptador Monomodo M: Adaptador Multimodo
XX4: Cor
BK: Preto GY: RAL 7035

Painel Frontal
YFOPP-FPXX1-XX2
FP: Painel Frontal
XX1: Tipo
4C: SC, 4-Porta 6C: SC, 6-Portaa 8C: SC, 8-Port
4T: ST, 4-Porta 6T: ST, 6-Porta 8T: ST, 8-Porta
4L: LC, 4-Porta 6L: LC, 6-Porta 8L: LC, 8-Porta
B: Cego 8CD: SC, 4-Porta(duplex)
XX2: Color
BK: Black GY: RAL 7035

Accessórios
YFOPP-T Bandeja de Junção de Fibra
YFOPP-R Roteamento para cabo, 2pcs por conjunto.

G5
A

Conectores Opticos
Estão disponíveis os tipos : SC, ST, FC e MTRJ; simples ou duplo, os quais são codificados com cores
especificados pela TIA-EIA-568-B.3 e requisitos do ISO/IEC 11801 Ed2.0 ( bege para multimodo e azul

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
para monomodo)


Conector FC/PC
O conector -tipo FC de fibra óptica tem corpo metálico, conectado firmemente com parafuso, o qual é

Patch Cord
Patch Cord
Patch Cord
Patch Cord
usado amplamente em DIO RACK de parede.

MXOC-S-FC Conector Óptico Monomodo, FC
MXOC-M-FC Conector Óptico Multimodo, FC

Conector ST/PC
O conector de fibra óptica tipo ST tem também corpo metálico, mas com encaixe e torção para trava
através de um gancho no corpo metálico. É usado principalmente em DIO RACK 19” e DIO RACK
de parede.

MXOC-S-ST Conector Óptico Monomodo, ST

& Guia de Cabos
MXOC-M-ST Conector Óptico Multimodo, ST

Patch Panels
Patch Panels
Patch Panels
Patch Panels
Conector SC/PC
O conector do tipo SC tem metade do corpo quadrado em plástico, usado geralmente
em conversores de mídia.


Acessórios
Acessórios
Acessórios
Acessórios
MXOC-S-SC Conector Óptico, Monomodo, SC
MXOC-SD-SC Conector Óptico, Duplex, Monomodo, SC
MXOC-M-SC Conector Óptico, Multimodo, SC
MXOC-MD-SC Conector Óptico, Duplex, Multimodo, SC

Conector LC/PC
Cabeamento Óptico
Sistema de
Sistema de
Sistema de
Sistema de
O conector tipo LC tem um mini corpo quadrado de plástico, equivalente à metade do tipo SC e tem um
detalhe em relevo. É comumente utilizado em instalações compactas e modulares.

MXOC-S-LC Conector Óptico, Monomodo, LC
MXOC-SD-LC Conector Óptico, Duplex, Monomodo, LC
MXOC-M-LC Conector Óptico, Multimodo, LC
MXOC-MD-LC Conector Óptico, Duplex, Multimodo, LC

Conector MT-RJ
O conector tipo MT-RJ tem a metade do corpo quadrado em plástico, mas tem dois furos como duas
Fibras Ópticas, é basicamente usado em Switches.

MXOC-SD-MTRJ Conector Óptico, Duplex, Monomodo, MTRJ
MXOC-MD-MTRJ Conector Óptico, Duplex, Multimodo, MTRJ

G6
A6

Adaptadores Ópticos
Os kits de adaptadores de fibra óptica MAXI TELECOM oferece um produto ideal para aplicações que
requerem conexões cabo a cabo. Cada kit inclui adaptadores padrão e híbrido para os mais populares
tipos : LC, SC, FC, ST, MU, e MTRJ. Kits de adaptadores estão disponíveis em configurações padrão.

● YD/T901-2001, ITU-T e IEC60793

CARACTERÍSTICAS
● Componentes de alta qualidade.
● Conecta múltiplos tipos de conectores com um kit
● Aplicações multimodo ou monomodo
● Quadro de referência incluido para fácil identificação do adaptador
● Estojo pequeno e durável para fácil portabilidade.


Adaptador Óptico SC
MXOA-SCCS Adaptador Óptico, Monomodo, SC-SC, Simplex
MXOA-SCCD Adaptador Óptico, Monomodo, SC-SC, Duplex
MXOA-SCTS Adaptador Óptico, Monomodo, SC-ST, Simplex
MXOA-SCFS Adaptador Óptico, Monomodo, SC-FC, Simplex
Multimodo disponível sob encomenda

Adaptador Óptico ST
MXOA-STTS Adaptador Óptico, Monomodo, ST-ST, Simplex
MXOA-STFS Adaptador Óptico, Monomodo, ST-FC, Simplex

Adaptador Óptico LC
MXOA-SLLS Adaptador Óptico, Monomodo, LC-LC, Simplex
MXOA-SLLD Adaptador Óptico, Monomodo, LC-LC, Duplex

Adaptador Óptico FC
MXOA-SFFS Adaptador Óptico, Monomodo, FC-FC, Simplex

Adaptador Óptico MT-RJ
MXOA-SMTRJ Adaptador Óptico, Monomodo, MTRJ-MTRJ, Duplex

G7
A

Patch Cords Opticos
Nós oferecemos uma completa solução de fibra óptica de acordo com as necessidades dos clientes. Os Patch Cords são produzidos em

Cabos Lan
Cabos Lan
Cabos Lan
Cabos Lan
ambos padrões : monomodo e multimodo em uma variedade de comprimentos e tipos de conectores.
Todos os patch cords são produzidos usando cabo OFNR Riser em acordo com os padrões : TIA/EIA –568-B-2, ISO 11801: 2002 e
EN 50173-1. Os patch cords ST/ST, SC/SC e híbrido ST/SC estão disponíveis em ambos multimodo (62.5/125µm e 50/125µm) e
monomodo em versões duplex e simplex.

Patch Cord
Patch Cord
Patch Cord
Patch Cord
& Guia de Cabos
Patch Panels
Patch Panels
Patch Panels
Patch Panels

Acessórios
Acessórios
Acessórios
Acessórios
MFOP-X1 XX2-X3 X4 X5 X6-XXX7
FOP: Patch Cord Óptico
X1: Simplex / Duplex
S: Simplex
D: Duplex
XX2: Tipo de Fibra

Cabeamento Óptico
09: Monomodo 9/125 µm

Sistema de
Sistema de
Sistema de
Sistema de
62: Multimodo 62.5/125 µm
50: Multimodo 50/125 µm
X3: OD
2: OD 2.0mm
3: OD 3.0mm
9: OD 0.9mm
X4: Capa
A: PVC C: LSOH
X5: 1ª Extremidade
C: SC T: ST
F: FC L: LC
X6: 2ª Extremidade
C: SC T: ST
F: FC L: LC
XXX7: Comprimento
010: 1.0 015: 1.5
020: 2.0 050: 5.0
M: Metros

G8
A8

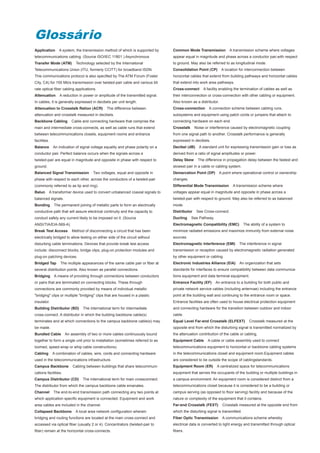

Glossário
Application A system, the transmission method of which is supported by Common Mode Transmission A transmission scheme where voltages
telecommunications cabling. (Source ISO/IEC 11801 ) Asynchronous appear equal in magnitude and phase across a conductor pair,with respect
Transfer Mode (ATM) Technology selected by the International to ground. May also be referred to as longitudinal mode.
Telecommunications Union (ITU, formerly CCITT) for broadband ISDN. Consolidation Point (CP) A location for interconnection between
This communications protocol is also specified by The ATM Forum (Foster horizontal cables that extend from building pathways and horizontal cables
City, CA) for 155 Mb/s transmission over twisted-pair cable and various bit that extend into work area pathways.
rate optical fiber cabling applications. Cross-connect A facility enabling the termination of cables as well as
Attenuation A reduction in power or amplitude of the transmitted signal. their interconnection or cross-connection with other cabling or equipment.
In cables, it is generally expressed in decibels per unit length. Also known as a distributor.
Attenuation to Crosstalk Ration (ACR) The difference between Cross-connection A connection scheme between cabling runs,
attenuation and crosstalk measured in decibels. subsystems and equipment using patch cords or jumpers that attach to
Backbone Cabling Cable and connecting hardware that comprise the connecting hardware on each end.
main and intermediate cross-connects, as well as cable runs that extend Crosstalk Noise or interference caused by electromagnetic coupling
between telecommunications closets, equipment rooms and entrance from one signal path to another. Crosstalk performance is generally
facilities. expressed in decibels.
Balance An indication of signal voltage equality and phase polarity on a Decibel (dB) A standard unit for expressing transmission gain or loss as
conductor pair. Perfect balance occurs when the signals across a derived from a ratio of signal amplitudes or power.
twisted-pair are equal in magnitude and opposite in phase with respect to Delay Skew The difference in propagation delay between the fastest and
ground. slowest pair in a cable or cabling system.
Balanced Signal Transmission Two voltages, equal and opposite in Demarcation Point (DP) A point where operational control or ownership
phase with respect to each other, across the conductors of a twisted-pair changes.
(commonly referred to as tip and ring). Differential Mode Transmission A transmission scheme where
Balun A transformer device used to convert unbalanced coaxial signals to voltages appear equal in magnitude and opposite in phase across a
balanced signals. twisted-pair with respect to ground. May also be referred to as balanced
Bonding The permanent joining of metallic parts to form an electrically mode.
conductive path that will assure electrical continuity and the capacity to Distributor See Cross-connect.
conduct safely any current likely to be imposed on it. (Source Ducting See Pathway.
ANSI/TIA/EIA-569-A) Electromagnetic Compatibility (EMC) The ability of a system to
Break Test Access Method of disconnecting a circuit that has been minimize radiated emissions and maximize immunity from external noise
electrically bridged to allow testing on either side of the circuit without sources.
disturbing cable terminations. Devices that provide break test access Electromagnetic Interference (EMI) The interference in signal
include: disconnect blocks, bridge clips, plug-on protection modules and transmission or reception caused by electromagnetic radiation generated
plug-on patching devices. by other equipment or cabling.
Bridged Tap The multiple appearances of the same cable pair or fiber at Electronic Industries Alliance (EIA) An organization that sets
several distribution points. Also known as parallel connections. standards for interfaces to ensure compatibility between data communica-
Bridging A means of providing through connections between conductors tions equipment and data terminal equipment.
or pairs that are terminated on connecting blocks. These through Entrance Facility (EF) An entrance to a building for both public and
connections are commonly provided by means of individual metallic private network service cables (including antennae) including the entrance
"bridging" clips or multiple "bridging" clips that are housed in a plastic point at the building wall and continuing to the entrance room or space.
insulator. Entrance facilities are often used to house electrical protection equipment
Building Distributor (BD) The international term for intermediate and connecting hardware for the transition between outdoor and indoor
cross-connect. A distributor in which the building backbone cable(s) cable.
terminates and at which connections to the campus backbone cable(s) may Equal Level Far-end Crosstalk (ELFEXT) Crosstalk measured at the
be made. opposite end from which the disturbing signal is transmitted normalized by
Bundled Cable An assembly of two or more cables continuously bound the attenuation contribution of the cable or cabling.
together to form a single unit prior to installation (sometimes referred to as Equipment Cable A cable or cable assembly used to connect
loomed, speed-wrap or whip cable constructions). telecommunications equipment to horizontal or backbone cabling systems
Cabling A combination of cables, wire, cords and connecting hardware in the telecommunications closet and equipment room.Equipment cables
used in the telecommunications infrastructure. are considered to be outside the scope of cablingstandards.
Campus Backbone Cabling between buildings that share telecommuni- Equipment Room (ER) A centralized space for telecommunications
cations facilities. equipment that serves the occupants of the building or multiple buildings in
Campus Distributor (CD) The international term for main crossconnect. a campus environment. An equipment room is considered distinct from a
The distributor from which the campus backbone cable emanates. telecommunications closet because it is considered to be a building or
Channel The end-to-end transmission path connecting any two points at campus serving (as opposed to floor serving) facility and because of the
which application specific equipment is connected. Equipment and work nature or complexity of the equipment that it contains.
area cables are included in the channel. Far-end Crosstalk (FEXT) Crosstalk measured at the opposite end from
Collapsed Backbone A local area network configuration wherein which the disturbing signal is transmitted.
bridging and routing functions are located at the main cross-connect and Fiber Optic Transmission A communications scheme whereby
accessed via optical fiber (usually 2 or 4). Concentrators (twisted-pair to electrical data is converted to light energy and transmitted through optical
fiber) remain at the horizontal cross-connects. fibers.

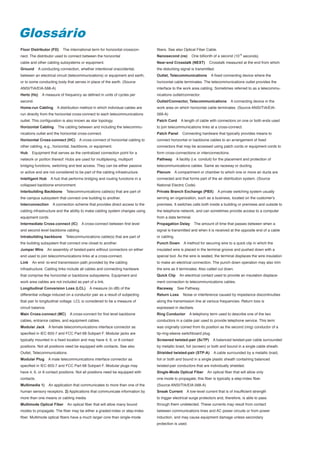

Glossário
Floor Distributor (FD) The international term for horizontal crosscon- fibers. See also Optical Fiber Cable.
nect. The distributor used to connect between the horizontal Nanosecond (ns) One billionth of a second (10-9 seconds).
cable and other cabling subsystems or equipment. Near-end Crosstalk (NEXT) Crosstalk measured at the end from which
Ground A conducting connection, whether intentional oraccidental, the disturbing signal is transmitted.
between an electrical circuit (telecommunications) or equipment and earth, Outlet, Telecommunications A fixed connecting device where the
or to some conducting body that serves in place of the earth. (Source horizontal cable terminates. The telecommunications outlet provides the
ANSI/TIA/EIA-568-A) interface to the work area cabling. Sometimes referred to as a telecommu-
Hertz (Hz) A measure of frequency as defined in units of cycles per nications outlet/connector.
second. Outlet/Connector, Telecommunications A connecting device in the
Home-run Cabling A distribution method in which individual cables are work area on which horizontal cable terminates. (Source ANSI/TIA/EIA-
run directly from the horizontal cross-connect to each telecommunications 569-A)
outlet. This configuration is also known as star topology. Patch Cord A length of cable with connectors on one or both ends used
Horizontal Cabling The cabling between and including the telecommu- to join telecommunications links at a cross-connect.
nications outlet and the horizontal cross-connect. Patch Panel Connecting hardware that typically provides means to
Horizontal Cross-connect (HC) A cross-connect of horizontal cabling to connect horizontal or backbone cables to an arrangement of fixed
other cabling, e.g., horizontal, backbone, or equipment. connectors that may be accessed using patch cords or equipment cords to
Hub Equipment that serves as the centralized connection point for a form cross-connections or interconnections.
network or portion thereof. Hubs are used for multiplexing, multiport Pathway A facility (i.e. conduit) for the placement and protection of
bridging functions, switching and test access. They can be either passive telecommunications cables. Same as raceway or ducting.
or active and are not considered to be part of the cabling infrastructure. Plenum A compartment or chamber to which one or more air ducts are
Intelligent Hub A hub that performs bridging and routing functions in a connected and that forms part of the air distribution system. (Source
collapsed backbone environment. National Electric Code)
Interbuilding Backbone Telecommunications cable(s) that are part of Private Branch Exchange (PBX) A private switching system usually
the campus subsystem that connect one building to another. serving an organization, such as a business, located on the customer's
Interconnection A connection scheme that provides direct access to the premises. It switches calls both inside a building or premises and outside to
cabling infrastructure and the ability to make cabling system changes using the telephone network, and can sometimes provide access to a computer
equipment cords. from a data terminal.
Intermediate Cross-connect (IC) A cross-connect between first level Propagation Delay The amount of time that passes between when a
and second level backbone cabling. signal is transmitted and when it is received at the opposite end of a cable
Intrabuilding backbone Telecommunications cable(s) that are part of or cabling.
the building subsystem that connect one closet to another. Punch Down A method for securing wire to a quick clip in which the
Jumper Wire An assembly of twisted-pairs without connectors on either insulated wire is placed in the terminal groove and pushed down with a
end used to join telecommunications links at a cross-connect. special tool. As the wire is seated, the terminal displaces the wire insulation
Link An end- to-end transmission path provided by the cabling to make an electrical connection. The punch down operation may also trim
infrastructure. Cabling links include all cables and connecting hardware the wire as it terminates. Also called cut down.
that comprise the horizontal or backbone subsystems. Equipment and Quick Clip An electrical contact used to provide an insulation displace-
work area cables are not included as part of a link. ment connection to telecommunications cables.
Longitudinal Conversion Loss (LCL) A measure (in dB) of the Raceway See Pathway.
differential voltage induced on a conductor pair as a result of subjecting Return Loss Noise or interference caused by impedance discontinuities
tbat pair to longitudinal voltage. LCL is considered to be a measure of along the transmission line at various frequencies. Return loss is
circuit balance. expressed in decibels.
Main Cross-connect (MC) A cross-connect for first level backbone Ring Conductor A telephony term used to describe one of the two
cables, entrance cables, and equipment cables. conductors in a cable pair used to provide telephone service. This term
Modular Jack A female telecommunications interface connector as was originally coined from its position as the second (ring) conductor of a
specified in IEC 603-7 and FCC Part 68 Subpart F. Modular jacks are tip-ring-sleeve switchboard plug.
typically mounted in a fixed location and may have 4, 6, or 8 contact Screened twisted-pair (ScTP) A balanced twisted-pair cable surrounded
positions. Not all positions need be equipped with contacts. See also by metallic braid, foil (screen) or both and bound in a single cable sheath.
Outlet, Telecommunications. Shielded twisted-pair (STP-A) A cable surrounded by a metallic braid,
Modular Plug A male telecommunications interface connector as foil or both and bound in a single plastic sheath containing balanced
specified in IEC 603-7 and FCC Part 68 Subpart F. Modular plugs may twisted-pair conductors that are individually shielded.
have 4, 6, or 8 contact positions. Not all positions need be equipped with Single-Mode Optical Fiber An optical fiber that will allow only
contacts. one mode to propagate; this fiber is typically a step-index fiber.
Multimedia 1) An application that communicates to more than one of the (Source ANSI/TlA/EIA-568-A)
human sensory receptors. 2) Applications that communicate information by Sneak Current A Iow-level current that is of insufficient strength
more than one means or cabling media. to trigger electrical surge protectors and, therefore, is able to pass
Multimode Optical Fiber An optical fiber that will allow many bound through them undetected. These currents may result from contact
modes to propagate. The fiber may be either a graded-index or step-index between communications lines and AC power circuits or from power
fiber. Multimode optical fibers have a much larger core than single-mode induction, and may cause equipment damage unless secondary
protection is used.

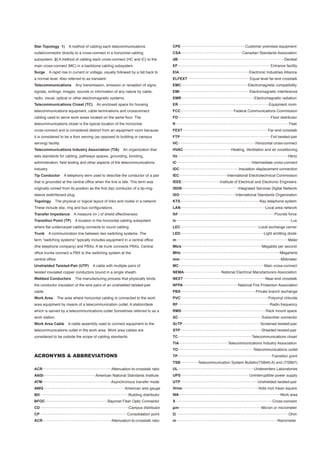

Star Topology 1) A method of cabling each telecommunications CPE..............................................................Customer premises equipment
outlet/connector directly to a cross-connect in a horizontal cabling CSA...........................................................Canadian Standards Association
subsystem. 2) A method of cabling each cross-connect (HC and IC) to the dB......................................................................................................Decibel
main cross-connect (MC) in a backbone cabling subsystem. EF........................................................................................ Entrance facility
Surge A rapid rise in current or voltage, usually followed by a fall back to EIA...................................................................Electronic Industries Alliance
a normal level. Also referred to as transient. ELFEXT............................................................Equal level far-end crosstalk
Telecommunications Any transmission, emission or reception of signs, EMC................................................................Electromagnetic compatibility
signals, writings, images, sounds or information of any nature by cable, EMI...................................................................Electromagnetic interference
radio, visual, optical or other electromagnetic systems. EMR......................................................................Electromagnetic radiation
Telecommunications Closet (TC) An enclosed space for housing ER.......................................................................................Equipment room
telecommunications equipment, cable terminations and crossconnect FCC...................................................Federal Communications Commission
cabling used to serve work areas located on the same floor. The FD.........................................................................................Floor distributor
telecommunications closet is the typical location of the horizontal ft.............................................................................................................Feet
cross-connect and is considered distinct from an equipment room because FEXT..................................................................................Far-end crosstalk
it is considered to be a floor serving (as opposed to building or campus FTP.......................................................................................Foil twisted-pair
serving) facility. HC..........................................................................Horizontal cross-connect
Telecommunications Industry Association (TIA) An organization that HVAC..............................................Heating, Ventilation and air conditioning
sets standards for cabling, pathways spaces, grounding, bonding, Hz..........................................................................................................Hertz
administration, field testing and other aspects of the telecommunications IC........................................................................Intermediate cross-connect
industry. IDC.........................................................Insulation displacement connection
Tip Conductor A telephony term used to describe the conductor of a pair IEC..............................................International Electrotechnical Commission
that is grounded at the central office when the line is idle. This term was IEEE.....................................Institute of Electrical and Electronic Engineers
originally coined from its position as the first (tip) conductor of a tip-ring- ISDN......................................................Integrated Services Digital Network
sleeve switchboard plug. ISO......................................................International Standards Organization
Topology The physical or logical layout of links and nodes in a network KTS............................................................................Key telephone system
These include star, ring and bus configurations. LAN.................................................................................Local area network
Transfer Impedance A measure (in ) of shield effectiveness. lbf.............................................................................................Pounds force
Transition Point (TP) A location in the horizontal cabling subsystem lx..............................................................................................................Lux
where flat undercarpet cabling connects to round cabling. LEC...........................................................................Local exchange carrier
Trunk A communication line between two switching systems. The LED................................................................................Light emitting diode
term "switching systems" typically includes equipment in a central office m...........................................................................................................Meter
(the telephone company) and PBXs. A tie trunk connects PBXs. Central Mb/s.............................................................................Megabits per second
office trunks connect a PBX to the switching system at the MHz...............................................................................................Megahertz
central office. mm.................................................................................................Millimeter
Unshielded Twisted-Pair (UTP) A cable with multiple pairs of MC..................................................................................Main cross-connect
twisted insulated copper conductors bound in a single sheath. NEMA....................................National Electrical Manufacturers Association
Webbed Conductors The manufacturing process that physically binds NEXT...............................................................................Near-end crosstalk
the conductor insulation of the wire pairs of an unshielded twisted-pair NFPA.....................................................National Fire Protection Association
cable. PBX........................................................................Private branch exchange
Work Area The area where horizontal cabling is connected to the work PVC....................................................................................Polyvinyl chloride
area equipment by means of a telecommunication outlet. A station/desk RF........................................................................................Radio frequency
which is served by a telecommunications outlet Sometimes referred to as a RMS.................................................................................Rack mount space
work station. SC................................................................................Subscriber connector
Work Area Cable A cable assembly used to connect equipment to the ScTP...........................................................................Screened twisted-pair
telecommunications outlet in the work area. Work area cables are STP..............................................................................Shielded twisted-pair
considered to be outside the scope of cabling standards. TC.......................................................................Telecommunications closet
TIA...............................................Telecommunications Industry Association
TO........................................................................Telecommunications outlet
ACRONYMS & ABBREVIATIONS TP..........................................................................................Transition point
TSB.................Telecommunication System Bulletin(TSB40-A) and (TSB67)
ACR..................................................................Attenuation-to-crosstalk ratio UL.........................................................................Underwriters Laboratories
ANSI..................................................American National Standards Institute UPS..................................................................Uninterruptible power supply
ATM..................................................................Asynchronous transfer mode UTP..........................................................................Unshielded twisted-pair
AWG..............................................................................American wire gauge Vrms.........................................................................Volts root mean square
BD.....................................................................................Building distributor WA.................................................................................................Work area
BFOC............................................................Bayonet Fiber Optic Connector X.............................................................................................Cross-connect
CD.....................................................................................Campus distributor µ m...............................................................................Micron or micrometer
CP....................................................................................Consolidation point Ω ............................................................................................................Ohm
ACR..................................................................Attenuation-to-crosstalk ratio m.................................................................................................Nanometer

Catalogo Maxitelecom da Spark Controles

Catalogo Maxitelecom da Spark Controles

Mais conteúdo relacionado

Semelhante a Catalogo Maxitelecom da Spark Controles

Mais de Spark Controles

Catalogo Maxitelecom da Spark Controles
