Este documento descreve um cabo coaxial RG-58 de 50 ohms para aplicações de rádio frequência. Ele possui um condutor interno de cobre estanhado isolado por polietileno sólido e blindado por uma malha de cobre estanhado recoberta por PVC. Fornece especificações técnicas como atenuação, impedância, capacitância e temperatura de operação para aplicações como telecomunicações, wireless e radiodifusão.

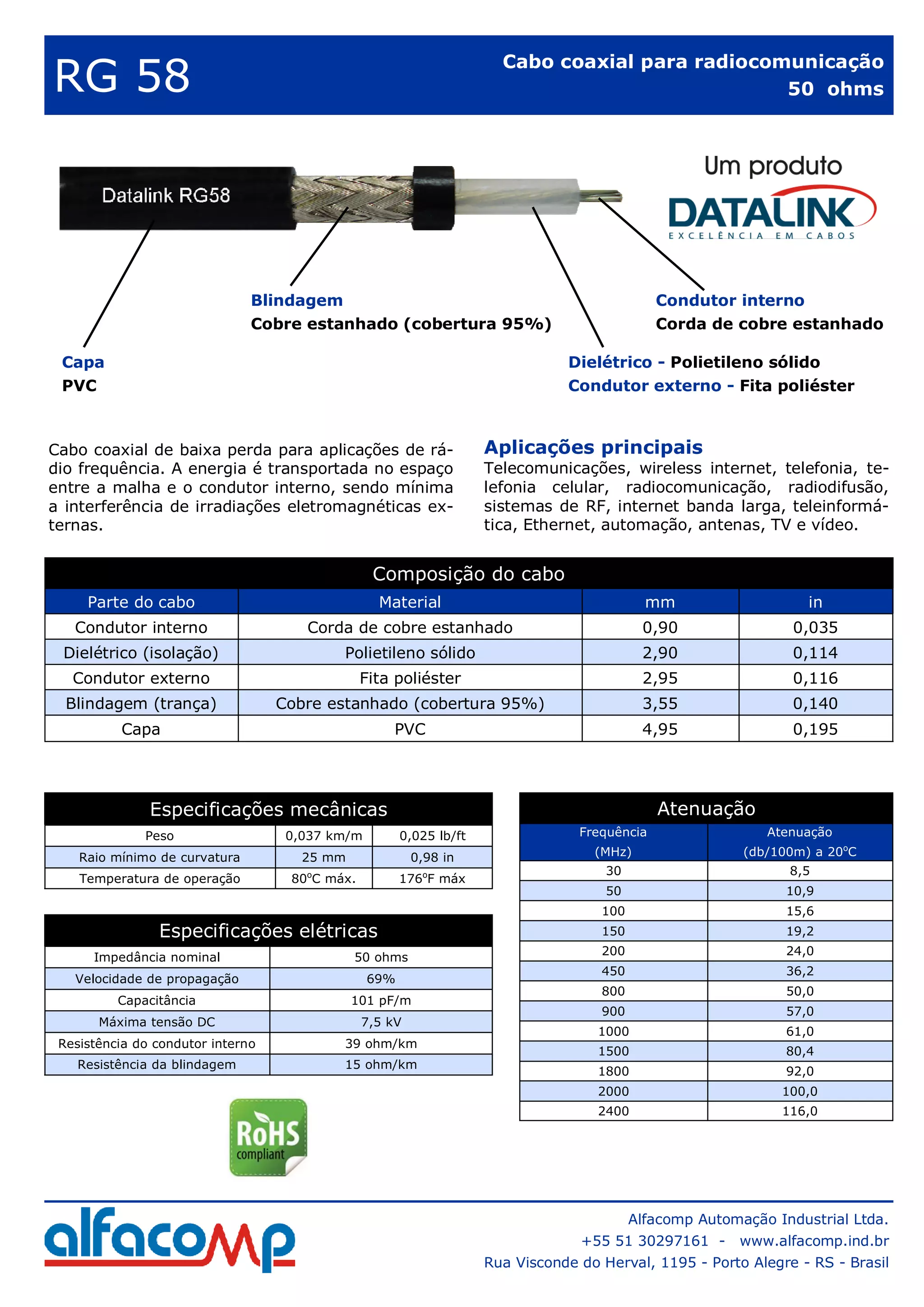

1. DATALINK datalink
Cabo coaxial para radiocomunicação
RG 58 50 ohms
Blindagem Condutor interno
Cobre estanhado (cobertura 95%) Corda de cobre estanhado
Capa Dielétrico - Polietileno sólido
PVC Condutor externo - Fita poliéster
Cabo coaxial de baixa perda para aplicações de rá- Aplicações principais
dio frequência. A energia é transportada no espaço Telecomunicações, wireless internet, telefonia, te-
entre a malha e o condutor interno, sendo mínima lefonia celular, radiocomunicação, radiodifusão,
a interferência de irradiações eletromagnéticas ex- sistemas de RF, internet banda larga, teleinformá-
ternas. tica, Ethernet, automação, antenas, TV e vídeo.
Composição do cabo
Parte do cabo Material mm in
Condutor interno Corda de cobre estanhado 0,90 0,035
Dielétrico (isolação) Polietileno sólido 2,90 0,114
Condutor externo Fita poliéster 2,95 0,116
Blindagem (trança) Cobre estanhado (cobertura 95%) 3,55 0,140
Capa PVC 4,95 0,195
Especificações mecânicas Atenuação
Peso 0,037 km/m 0,025 lb/ft Frequência Atenuação
Raio mínimo de curvatura 25 mm 0,98 in (MHz) (db/100m) a 20oC
o 30 8,5
Temperatura de operação 80 C máx. 176oF máx
50 10,9
100 15,6
Especificações elétricas 150 19,2
200 24,0
Impedância nominal 50 ohms
450 36,2
Velocidade de propagação 69%
800 50,0
Capacitância 101 pF/m
900 57,0
Máxima tensão DC 7,5 kV
1000 61,0
Resistência do condutor interno 39 ohm/km
1500 80,4
Resistência da blindagem 15 ohm/km
1800 92,0
2000 100,0
2400 116,0
Alfacomp Automação Industrial Ltda.
+55 51 30297161 - www.alfacomp.ind.br
Rua Visconde do Herval, 1195 - Porto Alegre - RS - Brasil
