Ofuro box table
- 1. OFURÔ BOX TABLE 090 X 070 OFURÔ C/ HIDROMASSAGEM - HIDROFURÔ COMPONENTES Com dupla camada de Fibra de Vidro Atóxica, que mantem 04 DISPOSITIVOS DE HIDROTERAPIA a água quente por mais tempo, pintura em Gel Coat que 01 BOMBA DE HIDROTERAPIA ½ cv 110 /220 V evita riscos e descascamentos impedindo a proliferação de VÁLVULA DE ESCOAMENTO “1” fungos e bactérias, podendo ainda, adicionar óleos ACIONAMENTO CHAVE LIGA-DESLIGA ANT-CHOQUE essenciais, pétalas de flores e outros elementos SISTEMA DE AQUECIMENTO ELÉTRICO DE CIRCULAÇÃO terapêuticos sem riscos de manchas em sua superfície. SULGADOR COM TELA ANT-DETRITOS Por ser um produto leve pode ser instalado dentro do box TUBO CONDUTOR ESGOTO AJUSTÁVEL aproveitando assim toda estrutura hidráulica e elétrica sem TRAVESSEIRO – ENCOSTO P/ CABEÇA ter que alterá-las. AQUECEDOR - ESPECIFICAÇÕES TÉCNICAS Tensão (Volts): 220V~ Resistência Código: 024 Potência Nominal Watts: 4.800W Seção Mínima do condutor (mm²): 4,0 Disjuntor ou Fusível (Ampères): 25A Distância máxima do quadro de medição (m): 35 (*) (*) Para distâncias maiores consulte um profissional habilitado. Quando ocorrer variação na tensão (voltagem) também ocorrerá variação na temperatura da água. O circuito elétrico deverá ter também o condutor de aterramento com impedância máxima de 2 (ohms) ao qual será conectado o condutor verde-amarelo do MOTOBOMBA - MODELO QB 60 ½ HP Aquecedor, para garantir a proteção do usuário. • Bivolt 110/220 v - 60 Hz Compatível com Disjuntor / Interruptor DR. • Tecnologia Italiana • Acabamento interno, rotor de bronze e ótima isolação • Altura máxima de sucção = 9 metros • Pressão máxima = 10bar; • Temperatura máxima da água = 80º C; • Temperatura do ambiente não pode exceder à 40º C • 3.450 rpm Performace QB 60 - 1/2hp Vazão máx 35 l/min Altura máx 35 metros kw 0,37 MÓDULO PRESSURIZADOR PARA VERSÃO C/ HIDRO INSTALAÇÃO ELÉTRICA PARA MODELO COM HIDROMASSAGEM OPCIONAIS TAMPA TÉRMICA PROTETORA BANHEIRA S/ AQUECEDOR: DISJUNTOR 15 AMP FIBRA ÓPTICA (CROMOTERAPIA) BANHEIRA C/ AQUECEDOR: DISJUNTOR 40 AMP GABINETE E DECK DE MADEIRA REVESTIDO EM MADEIRA EMBUTIDO EM MADEIRA EM SUPORTE DE MADEIRA MADEFIBRA WOODFLEX FIBERDECK
- 2. OFURÔ SIMPLES -SEM HIDRO VERSÃO SEM HIDRO COMPONENTES VÁLVULA COM REGULADOR DE VAZÃO TUBO CONDUTOR ESGOTO AJUSTÁVEL TRAVESEIRO – ENCOSTO P/ CABEÇA BANHEIRA TÉRMICA “OFURÔ” NÃO TRABALHA COM AQUECIMENTO ACOPLADO - PARA ENCHÊ-LO COM ÁGUA QUENTE É NECESSÁRIO TER UMA FONTE DE AQUECIEMENTO PRÓPRIO – ESSA FONTE POD SER DIRETO DA DUCHA A GÁS, CHUVEIRO ELÉTRICO, BICAS E TORNEIRAS AQUECIDAS. OUTRAS FORMAS DE AQUECIMENTO SÃO OS AQUECEDORES EXTERNOS INDIVIDUAIS CONFORME INFORMADOS ABAIXO: AQUECIMENTO: Existem diversas possibilidades para o aquecimento da água do ofurô. As tinas pequenas e médias acompanham a forma adotada nos outros pontos de água quente da casa. Quando a rede hidráulica só tem água fria, o chuveiro elétrico é capaz de alimentar as tinas pequenas e médias. Quando a tina é média, o aquecimento é comodamente obtido por bastão elétrico portátil de imersão, de potência similar à de um chuveiro (220 volts e 4 mil watts). Ele possui um pequeno painel onde se regula a temperatura desejada para seu desligamento automático. Torna-se completamente seguro, pois é retirado para o banho. Seu custo de consumo de energia para elevar dez graus Celsius em 300 litros de água é de 4 kwatts, aproximadamente. A água, neste volume, tem custo similar. Quando for possível instalar um aquecedor a gás de passagem, que sirva aos outros pontos de água quente da casa, torna-se a forma mais empregada atualmente. Deve-se considerar também o aquecimento solar, cujo custo em infra-estrutura é maior, compensado pela gratuidade da energia. As tinas grandes, de 500 a 2 mil litros deveriam ser auto-suficientes quanto ao abastecimento de água e aquecimento. Os filtros com motor e bomba 1/4 HP reciclam a água que, simultaneamente, pode ser reaquecida a gás. É possível também fazer o aquecimento solar localizado para a tina, com custo muito baixo em infra-estrutura, baseando-se na dinâmica natural de a água quente ser mais leve que a água fria. Consulte para maiores Drenagem O ponto de escoamento é no fundo e deságua sobre um ralo logo abaixo. Sua abertura é regulável para que a vazão de água seja gradual e não ocorra o transbordamento do ralo. A saída idealmente deságua sobre um ralo planejado no piso. Se o ralo já existe e está longe, a água pode ser conduzida à distância por intermédio de um tubo extensível que acompanha o produto.

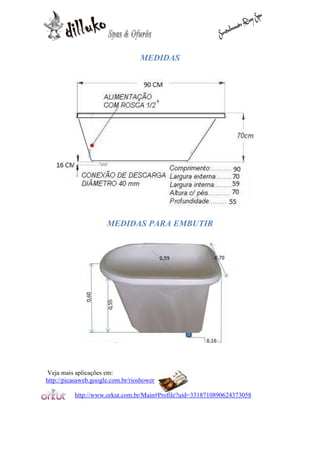

- 3. MEDIDAS MEDIDAS PARA EMBUTIR Veja mais aplicações em: http://picasaweb.google.com.br/rioshower http://www.orkut.com.br/Main#Profile?uid=3318710890624373058
