O documento discute soluções simples e viáveis para promover a qualidade e quantidade de água, como sistemas de aproveitamento da água da chuva, círculos de bananeiras para tratamento de águas cinzas, e canais de infiltração para evitar enchentes. A cartilha foi produzida pelo IPESA com financiamento do FEHIDRO para difundir práticas apropriadas de manejo da água.

1. manejo apropriado
da água cartilha
Realização:
Financiamento:

3. editorial
O Manejo Apropriado da Água é um tema de grande impor-
tância em tempos de crises de saneamento, onde precisamos
criar soluções simples e viáveis para promover a qualidade e
quantidade de água no Planeta.
Expediente
Coordenação do Projeto:
É uma grande satisfação a distribuição desta Cartilha, que con-
Luciana de Sá Nogueira tém informações muito importantes para a Saúde Pública e
Direção de Arte e Diagramação: Ambiental. Após a leitura e compreensão, o leitor perceberá
Dupla Ideia Design que poderá solucionar os problemas de modo fácil, viável e com
Ilustração: Patrícia Yamamoto e
Lúcia Martins Campos resultados benéficos para a comunidade e o meio ambiente.
Revisão: Ana Claudia Sniesko A produção e distribuição desta Cartilha faz parte do Projeto
Colaboração: Alexandre Rodrigues, “Manejo da Água: Rio Limpo e Comunidade Integrada”, reali-
Alexandre Haberkorn, Augusto
zado no Bairro do Verava pela ONG IPESA e financiado pelo
Vieira, Guilherme Castagna, Paola
Samora e Silvana Cutolo. Fundo Estadual dos Recursos Hídricos do Estado de São Paulo.
Gráfica: Grafilar A Cartilha tem como objetivo ser uma ferramenta valiosa para
Tiragem: 5.000 unidades a difusão da prática de projetos simples e apropriados para co-
Distribuição Gratuita - Março 2012
munidades rurais e urbanas.
Manejo Apropriado da Água. IPESA.
São Paulo: FEHIDRO, 2012.

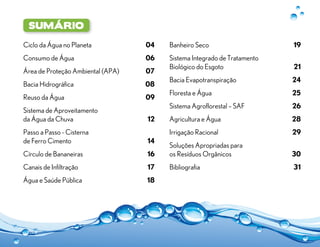

4. sumário
Ciclo da Água no Planeta 04 Banheiro Seco 19
Consumo de Água 06 Sistema Integrado de Tratamento
Biológico do Esgoto 21
Área de Proteção Ambiental (APA) 07
Bacia Evapotranspiração 24
Bacia Hidrográfica 08
Floresta e Água 25
Reuso da Água 09
Sistema Agroflorestal – SAF 26
Sistema de Aproveitamento
da Água da Chuva 12 Agricultura e Água 28
Passo a Passo - Cisterna Irrigação Racional 29
de Ferro Cimento 14
Soluções Apropriadas para
Círculo de Bananeiras 16 os Resíduos Orgânicos 30
Canais de Infiltração 17 Bibliografia 31
Água e Saúde Pública 18

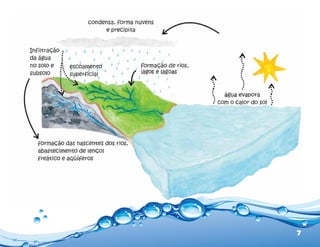

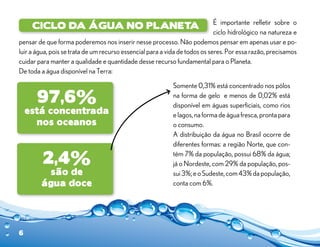

5. É importante refletir sobre o
Ciclo da Água no Planeta
ciclo hidrológico na natureza e
pensar de que forma poderemos nos inserir nesse processo. Não podemos pensar em apenas usar e po-
luir a água, pois se trata de um recurso essencial para a vida de todos os seres. Por essa razão, precisamos
cuidar para manter a qualidade e quantidade desse recurso fundamental para o Planeta.
De toda a água disponível na Terra:
Somente 0,31% está concentrado nos pólos
97,6% na forma de gelo e menos de 0,02% está
disponível em águas superficiais, como rios
está concentrada e lagos, na forma de água fresca, pronta para
nos oceanos o consumo.
A distribuição da água no Brasil ocorre de
diferentes formas: a região Norte, que con-
2,4% tém 7% da população, possui 68% da água;
já o Nordeste, com 29% da população, pos-
são de sui 3%; e o Sudeste, com 43% da população,
água doce conta com 6%.
6

6. 7

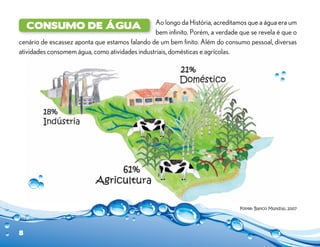

7. Ao longo da História, acreditamos que a água era um
Consumo de água
bem infinito. Porém, a verdade que se revela é que o
cenário de escassez aponta que estamos falando de um bem finito. Além do consumo pessoal, diversas
atividades consomem água, como atividades industriais, domésticas e agrícolas.
8

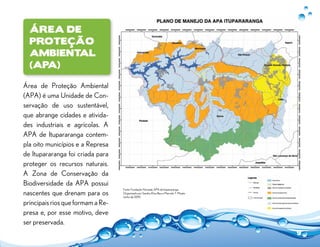

8. Área de
Proteção
Ambiental
(APA)
Área de Proteção Ambiental
(APA) é uma Unidade de Con-
servação de uso sustentável,
que abrange cidades e ativida-
des industriais e agrícolas. A
APA de Itupararanga contem-
pla oito municípios e a Represa
de Itupararanga foi criada para
proteger os recursos naturais.
A Zona de Conservação da
Biodiversidade da APA possui
Fonte: Fundação Florestal, APA de Itupararanga.
nascentes que drenam para os Organizado por Sandra Eliza Beu e Marcelo T. Misato
Junho de 2010.
principais rios que formam a Re-
presa e, por esse motivo, deve
ser preservada.
9

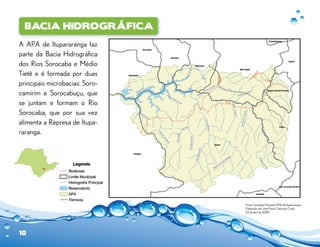

9. Bacia Hidrográfica
A APA de Itupararanga faz
parte da Bacia Hidrográfica
dos Rios Sorocaba e Médio
Tietê e é formada por duas
principais microbacias: Soro-
camirim e Sorocabuçu, que
se juntam e formam o Rio
Sorocaba, que por sua vez
alimenta a Represa de Itupa-
raranga.
Fonte: Fundação Florestal, APA de Itupararanga.
Elaborado por Jean Paulo Camargo Costa
22 de abril de 2009
10

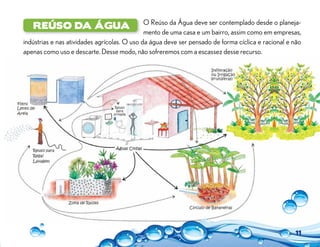

10. O Reúso da Água deve ser contemplado desde o planeja-
Reúso da água
mento de uma casa e um bairro, assim como em empresas,
indústrias e nas atividades agrícolas. O uso da água deve ser pensado de forma cíclica e racional e não
apenas como uso e descarte. Desse modo, não sofreremos com a escassez desse recurso.
11

11. vamos transformar e
solucionar com criatividade!
negativo
12

12. Pinte as ações positivas
do desenho abaixo
positivo
13

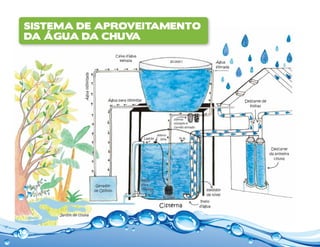

13. Sistema de Aproveitamento
da Água da Chuv a
14

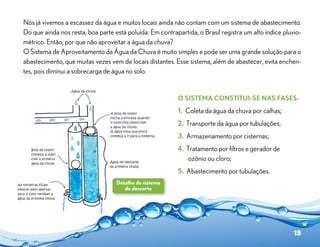

14. Nós já vivemos a escassez da água e muitos locais ainda não contam com um sistema de abastecimento.
Do que ainda nos resta, boa parte está poluída. Em contrapartida, o Brasil registra um alto índice pluvio-
métrico. Então, por que não aproveitar a água da chuva?
O Sistema de Aproveitamento da Água da Chuva é muito simples e pode ser uma grande solução para o
abastecimento, que muitas vezes vem de locais distantes. Esse sistema, além de abastecer, evita enchen-
tes, pois diminui a sobrecarga de água no solo.
O Sistema constitui-se nas fases:
1. Coleta da água da chuva por calhas;
2. Transporte da água por tubulações;
3. Armazenamento por cisternas;
4. Tratamento por filtros e gerador de
ozônio ou cloro;
5. Abastecimento por tubulações.
Detalhe do sistema
de descarte
15

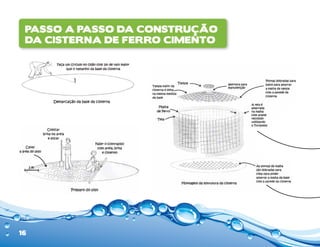

15. Passo a Passo da Construção
da Cisterna de Ferro Cimento
16

16. 17

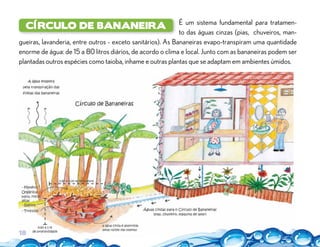

17. É um sistema fundamental para tratamen-
Círculo de Bananeira
to das águas cinzas (pias, chuveiros, man-
gueiras, lavanderia, entre outros - exceto sanitários). As Bananeiras evapo-transpiram uma quantidade
enorme de água: de 15 a 80 litros diários, de acordo o clima e local. Junto com as bananeiras podem ser
plantadas outros espécies como taioba, inhame e outras plantas que se adaptam em ambientes úmidos.
18

18. As cidades estão cada vez mais imperme-
Canais de infiltração
áveis por conta do asfalto, urbanizações
adensadas e falta de cobertura vegetal, o que resulta em sobrecarga e, consequentemente, em enchentes.
Para evitar esse problema, existem várias formas de criarmos canais de infiltração.
Armazenamento de
água da chuva
Telhado Verde
Substrato
Jardim rebaixado
para reter e infiltrar Drenagem
água da chuva Impermeabi-
lização
Solo permeável
para infiltrar a
água da chuva
Canteiros drenantes
os jardins de chuva são escavados
com plantas absorvem a água
abaixo do nível do solo para reter
da chuva que escorre pela rua
e infiltrar a água da chuva 19

19. As águas oriundas dos esgotos domésticos,
Água e Saúde Pública
despejadas de forma inadequada e sem trata-
mento, ocasionam diversos problemas ambientais e de saúde pública. Muitas doenças e até mesmo óbitos
são causados pela veiculação hídrica de águas contaminadas. A falta de um sistema de coleta e tratamento
de esgoto consequentemente leva à poluição das águas.
Os esgotos sanitários não-tratados são fontes de poluição e podem transferir patóge-
nos para o meio aquático, tais como bactérias, vírus, protozoários e helmintos, além
de compostos orgânicos, inorgânicos e minerais nutrientes.
Para reverter essa realidade, existem muitas alternativas de tratamento de esgoto e cinzas que podem ser
aplicadas em comunidades urbanas e rurais. Trata-se de sistemas que levam em consideração o ciclo da
água. Nesta Cartilha estão presentes alguns sistemas que são apropriados, de baixo custo e fácil constru-
ção, como o Círculo de Bananeira, que trata as águas cinzas; a Bacia de Evapotranspiração; o Bio Sistema
Integrado (BSI) e o Banheiro Seco, ambos para tratamento de dejetos humanos.
20

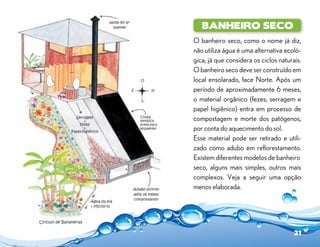

20. Banheiro Seco
O banheiro seco, como o nome já diz,
não utiliza água é uma alternativa ecoló-
gica, já que considera os ciclos naturais.
O banheiro seco deve ser construído em
local ensolarado, face Norte. Após um
período de aproximadamente 6 meses,
o material orgânico (fezes, serragem e
papel higiênico) entra em processo de
compostagem e morte dos patógenos,
por conta do aquecimento do sol.
Esse material pode ser retirado e utili-
zado como adubo em reflorestamento.
Existem diferentes modelos de banheiro
seco, alguns mais simples, outros mais
complexos. Veja a seguir uma opção
menos elaborada.
21

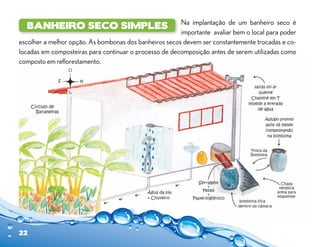

21. Na implantação de um banheiro seco é
Banheiro Seco simples
importante avaliar bem o local para poder
escolher a melhor opção. As bombonas dos banheiros secos devem ser constantemente trocadas e co-
locadas em composteiras para continuar o processo de decomposição antes de serem utilizadas como
composto em reflorestamento.
22

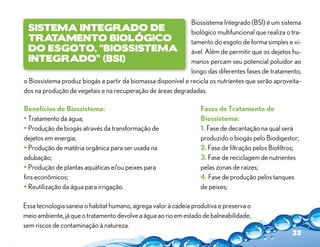

22. Biossistema Integrado (BSI) é um sistema
Sistema Integrado de biológico multifuncional que realiza o tra-
Tratamento Biológico tamento do esgoto de forma simples e vi-
do Esgoto, “BiosSistema ável. Além de permitir que os dejetos hu-
Integrado” (BSI) manos percam seu potencial poluidor ao
longo das diferentes fases de tratamento,
o Biossistema produz biogás a partir da biomassa disponível e recicla os nutrientes que serão aproveita-
dos na produção de vegetais e na recuperação de áreas degradadas.
Benefícios do Biossistema: Fases de Tratamento do
• Tratamento da água; Biossistema:
• Produção de biogás através da transformação de 1. Fase de decantação na qual será
dejetos em energia; produzido o biogás pelo Biodigestor;
• Produção de matéria orgânica para ser usada na 2. Fase de filtração pelos Biofiltros;
adubação; 3. Fase de reciclagem de nutrientes
• Produção de plantas aquáticas e/ou peixes para pelas zonas de raízes;
fins econômicos; 4. Fase de produção pelos tanques
• Reutilização da água para irrigação. de peixes;
Essa tecnologia saneia o habitat humano, agrega valor à cadeia produtiva e preserva o
meio ambiente, já que o tratamento devolve a água ao rio em estado de balneabilidade,
sem riscos de contaminação à natureza.
23

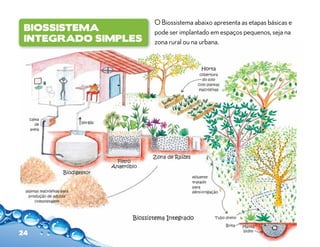

23. O Biossistema abaixo apresenta as etapas básicas e
BiosSistema pode ser implantado em espaços pequenos, seja na
Integrado Simples zona rural ou na urbana.
24

24. O Biossistema representado na figura abai-
BiosSistema xo é mais complexo, pois utiliza o tanque de
Integrado completo algas e peixes, e é ideal para zonas rurais por
demandar espaços maiores.
25

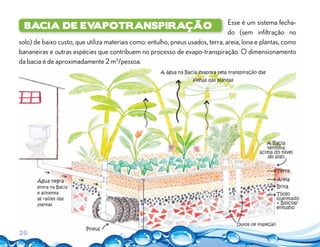

25. Esse é um sistema fecha-
Bacia de Evapotranspiração
do (sem infiltração no
solo) de baixo custo, que utiliza materiais como: entulho, pneus usados, terra, areia, lona e plantas, como
bananeiras e outras espécies que contribuem no processo de evapo-transpiração. O dimensionamento
da bacia é de aproximadamente 2 m3/pessoa.
26

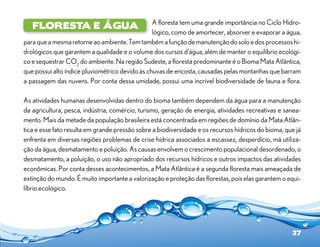

26. A floresta tem uma grande importância no Ciclo Hidro-
floresta e água
lógico, como de amortecer, absorver e evaporar a água,
para que a mesma retorne ao ambiente. Tem também a função de manutenção do solo e dos processos hi-
drológicos que garantem a qualidade e o volume dos cursos d’água, além de manter o equilíbrio ecológi-
co e sequestrar CO2 do ambiente. Na região Sudeste, a floresta predominante é o Bioma Mata Atlântica,
que possui alto índice pluviométrico devido às chuvas de encosta, causadas pelas montanhas que barram
a passagem das nuvens. Por conta dessa umidade, possui uma incrível biodiversidade de fauna e flora.
As atividades humanas desenvolvidas dentro do bioma também dependem da água para a manutenção
da agricultura, pesca, indústria, comércio, turismo, geração de energia, atividades recreativas e sanea-
mento. Mais da metade da população brasileira está concentrada em regiões de domínio da Mata Atlân-
tica e esse fato resulta em grande pressão sobre a biodiversidade e os recursos hídricos do bioma, que já
enfrenta em diversas regiões problemas de crise hídrica associados a escassez, desperdício, má utiliza-
ção da água, desmatamento e poluição. As causas envolvem o crescimento populacional desordenado, o
desmatamento, a poluição, o uso não apropriado dos recursos hídricos e outros impactos das atividades
econômicas. Por conta desses acontecimentos, a Mata Atlântica é a segunda floresta mais ameaçada de
extinção do mundo. É muito importante a valorização e proteção das florestas, pois elas garantem o equi-
líbrio ecológico.
27

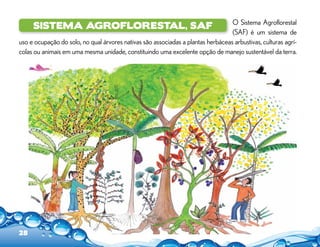

27. O Sistema Agroflorestal
Sistema Agroflorestal, SAF
(SAF) é um sistema de
uso e ocupação do solo, no qual árvores nativas são associadas a plantas herbáceas arbustivas, culturas agrí-
colas ou animais em uma mesma unidade, constituindo uma excelente opção de manejo sustentável da terra.
28

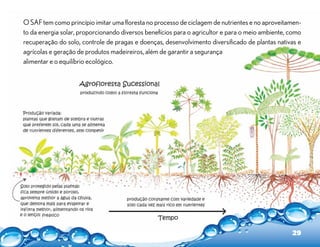

28. O SAF tem como princípio imitar uma floresta no processo de ciclagem de nutrientes e no aproveitamen-
to da energia solar, proporcionando diversos benefícios para o agricultor e para o meio ambiente, como
recuperação do solo, controle de pragas e doenças, desenvolvimento diversificado de plantas nativas e
agrícolas e geração de produtos madeireiros, além de garantir a segurança
alimentar e o equilíbrio ecológico.
29

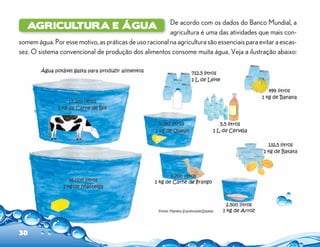

29. De acordo com os dados do Banco Mundial, a
Agricultura e água
agricultura é uma das atividades que mais con-
somem água. Por esse motivo, as práticas de uso racional na agricultura são essenciais para evitar a escas-
sez. O sistema convencional de produção dos alimentos consome muita água. Veja a ilustração abaixo:
30

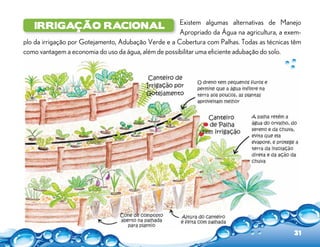

30. Existem algumas alternativas de Manejo
irrigação racional
Apropriado da Água na agricultura, a exem-
plo da irrigação por Gotejamento, Adubação Verde e a Cobertura com Palhas. Todas as técnicas têm
como vantagem a economia do uso da água, além de possibilitar uma eficiente adubação do solo.
31

31. A destinação adequada dos
Soluções Apropriadas
resíduos domiciliares tam-
para os resíduos orgânicos bém é uma ação importante
para a manutenção da qualidade das águas, razão pela qual devemos contribuir com a coleta seletiva
separando esses resíduos. Os resíduos orgânicos, como restos de alimentos, podem ser reaproveitados
em forma de composto para adubação. Podemos realizar uma composteira, minhocários e alimentar os
animais como galinhas e outros.
32

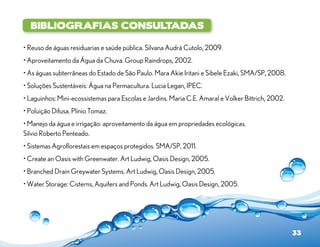

32. Bibliografias Consultadas
• Reuso de águas residuarias e saúde pública. Silvana Audrá Cutolo, 2009.
• Aproveitamento da Água da Chuva. Group Raindrops, 2002.
• As águas subterrâneas do Estado de São Paulo. Mara Akie Iritani e Sibele Ezaki, SMA/SP, 2008.
• Soluções Sustentáveis: Água na Permacultura. Lucia Legan, IPEC.
• Laguinhos: Mini-ecossistemas para Escolas e Jardins. Maria C.E. Amaral e Volker Bittrich, 2002.
• Poluição Difusa. Plinio Tomaz.
• Manejo da água e irrigação: aproveitamento da água em propriedades ecológicas.
Silvio Roberto Penteado.
• Sistemas Agroflorestais em espaços protegidos. SMA/SP, 2011.
• Create an Oasis with Greenwater. Art Ludwig, Oasis Design, 2005.
• Branched Drain Greywater Systems. Art Ludwig, Oasis Design, 2005.
• Water Storage: Cisterns, Aquifers and Ponds. Art Ludwig, Oasis Design, 2005.
33

33. Realização:
Financiamento:
Implantação:
parcerias:
IPESA - Instituto de Projetos e Pesquisas Socioambientais - www.ipesa.org.br - contato@ipesa.org.br
