O documento descreve os elementos necessários para o fogo ocorrer - combustível, oxigênio e calor - e explica que a combustão é uma reação química. Também lista as classes de fogo e os três métodos de propagação: radiação, condução e convecção. Por fim, fornece detalhes sobre três tipos comuns de agentes extintores: água pressurizada, CO2 e pó químico.

1. PREVENÇÃO E COMBATE À SINISTROS
O QUE É FOGO?
Produto de uma reação química denominada
combustão, que produz luz e calor ou só calor e necessita de
quatro elementos básicos
TETRAEDRO
DO
FOGO
OXIGÊNIO

2. OXIGÊNIO
TETRAEDRO DO FOGO

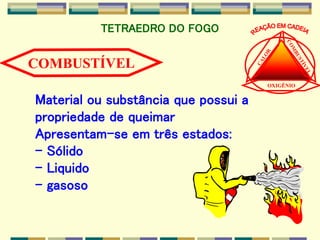

Material ou substância que possui a
propriedade de queimar
Apresentam-se em três estados:
- Sólido
- Liquido
- gasoso

3. OXIGÊNIO
TETRAEDRO DO FOGO

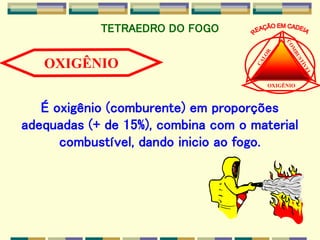

É oxigênio (comburente) em proporções
adequadas (+ de 15%), combina com o material
combustível, dando inicio ao fogo.

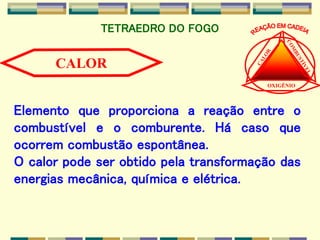

4. Elemento que proporciona a reação entre o
combustível e o comburente. Há caso que
ocorrem combustão espontânea.
O calor pode ser obtido pela transformação das
energias mecânica, química e elétrica.
OXIGÊNIO
TETRAEDRO DO FOGO

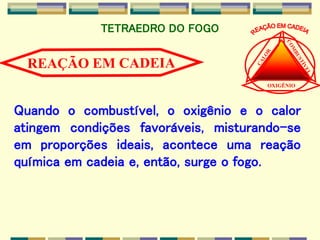

5. Quando o combustível, o oxigênio e o calor
atingem condições favoráveis, misturando-se
em proporções ideais, acontece uma reação
química em cadeia e, então, surge o fogo.
OXIGÊNIO
TETRAEDRO DO FOGO

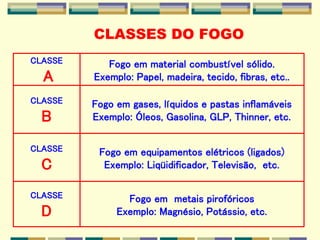

6. CLASSE
A
Fogo em material combustível sólido.
Exemplo: Papel, madeira, tecido, fibras, etc..
CLASSE
B
Fogo em gases, líquidos e pastas inflamáveis
Exemplo: Óleos, Gasolina, GLP, Thinner, etc.
CLASSE
C
Fogo em equipamentos elétricos (ligados)
Exemplo: Liqüidificador, Televisão, etc.
CLASSE
D
Fogo em metais pirofóricos
Exemplo: Magnésio, Potássio, etc.
CLASSES DO FOGO

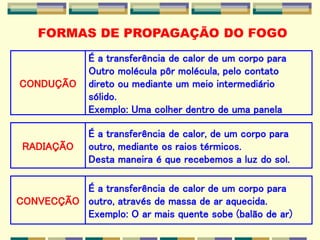

7. RADIAÇÃO
É a transferência de calor, de um corpo para
outro, mediante os raios térmicos.
Desta maneira é que recebemos a luz do sol.
CONDUÇÃO
É a transferência de calor de um corpo para
Outro molécula pôr molécula, pelo contato
direto ou mediante um meio intermediário
sólido.
Exemplo: Uma colher dentro de uma panela
CONVECÇÃO
É a transferência de calor de um corpo para
outro, através de massa de ar aquecida.
Exemplo: O ar mais quente sobe (balão de ar)
FORMAS DE PROPAGAÇÃO DO FOGO

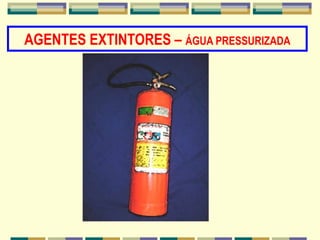

8. AGENTES EXTINTORES – ÁGUA PRESSURIZADA

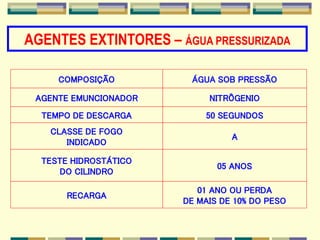

9. COMPOSIÇÃO ÁGUA SOB PRESSÃO
TEMPO DE DESCARGA 50 SEGUNDOS
CLASSE DE FOGO
INDICADO
A
TESTE HIDROSTÁTICO
DO CILINDRO
05 ANOS
RECARGA
01 ANO OU PERDA
DE MAIS DE 10% DO PESO
AGENTE EMUNCIONADOR NITRÔGENIO
AGENTES EXTINTORES – ÁGUA PRESSURIZADA

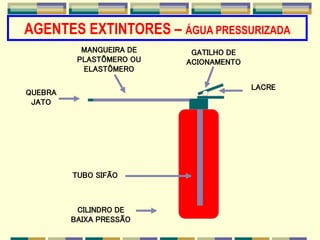

10. AGENTES EXTINTORES – ÁGUA PRESSURIZADA
CILINDRO DE
BAIXA PRESSÃO
TUBO SIFÃO
LACRE
GATILHO DE
ACIONAMENTO
MANGUEIRA DE
PLASTÔMERO OU
ELASTÔMERO
QUEBRA
JATO

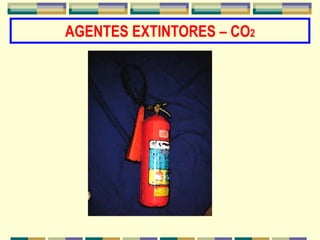

11. AGENTES EXTINTORES – CO2

12. AGENTES EXTINTORES – CO2
COMPOSIÇÃO GÁS CARBÔNICO
TEMPO DE DESCARGA 08 SEGUNDOS
CLASSE DE FOGO
INDICADO
C
TESTE HIDROSTÁTICO
DO CILINDRO
05 ANOS
RECARGA
01 ANO OU PERDA
DE MAIS DE 10% DO PESO
TEMPERATURA DE SÁIDA DO GÁS 79 GRAUS NEGATIVOS
AGENTE EMUNCIONADOR NITRÔGENIO

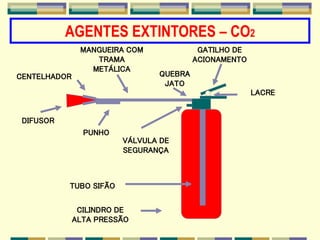

13. AGENTES EXTINTORES – CO2
CILINDRO DE
ALTA PRESSÃO
GATILHO DE
ACIONAMENTO
MANGUEIRA COM
TRAMA
METÁLICA
VÁLVULA DE
SEGURANÇA
LACRE
PUNHO
CENTELHADOR
DIFUSOR
QUEBRA
JATO
TUBO SIFÃO

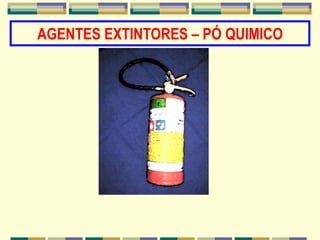

14. AGENTES EXTINTORES – PÓ QUIMICO

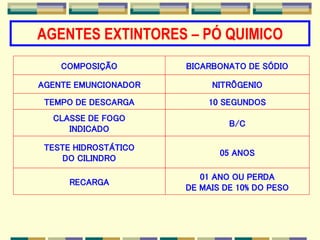

15. AGENTES EXTINTORES – PÓ QUIMICO
COMPOSIÇÃO BICARBONATO DE SÓDIO
TEMPO DE DESCARGA 10 SEGUNDOS
CLASSE DE FOGO
INDICADO
B/C
TESTE HIDROSTÁTICO
DO CILINDRO
05 ANOS
RECARGA
01 ANO OU PERDA
DE MAIS DE 10% DO PESO
AGENTE EMUNCIONADOR NITRÔGENIO

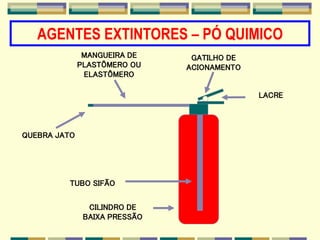

16. AGENTES EXTINTORES – PÓ QUIMICO
CILINDRO DE
BAIXA PRESSÃO
TUBO SIFÃO
GATILHO DE
ACIONAMENTO
MANGUEIRA DE
PLASTÔMERO OU
ELASTÔMERO
QUEBRA JATO
LACRE
