1. PRINCÍPIOS
DE COMBATE A
INCÊNDIO E EVACUAÇÃO
NR - 23
INSTRUTOR LUCIANO ENTER

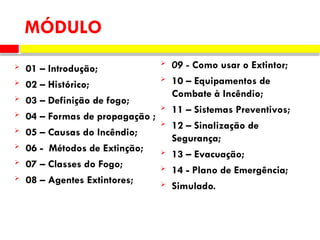

2. MÓDULO
 01 – Introdução;
 02 – Histórico;
 03 – Definição de fogo;
 04 – Formas de propagação ;
 05 – Causas do Incêndio;
 06 - Métodos de Extinção;
 07 – Classes do Fogo;
 08 – Agentes Extintores;
 09 - Como usar o Extintor;

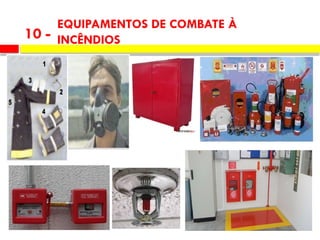

 10 – Equipamentos de
Combate à Incêndio;

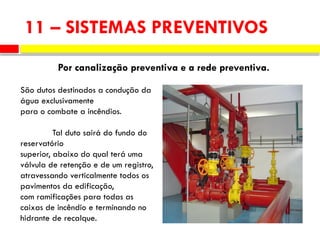

 11 – Sistemas Preventivos;
 12 – Sinalização de
Segurança;
 13 – Evacuação;
 14 - Plano de Emergência;
 Simulado.

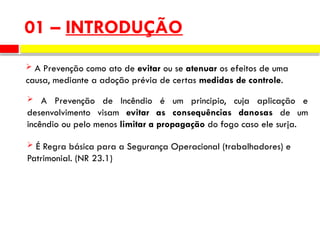

3. 01 – INTRODUÇÃO
 A Prevenção como ato de evitar ou se atenuar os efeitos de uma
causa, mediante a adoção prévia de certas medidas de controle.
 A Prevenção de Incêndio é um principio, cuja aplicação e
desenvolvimento visam evitar as consequências danosas de um
incêndio ou pelo menos limitar a propagação do fogo caso ele surja.
 É Regra básica para a Segurança Operacional (trabalhadores) e
Patrimonial. (NR 23.1)

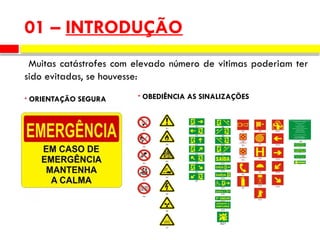

4. 01 – INTRODUÇÃO
• OBEDIÊNCIA AS SINALIZAÇÕES
• ORIENTAÇÃO SEGURA
Muitas catástrofes com elevado número de vitimas poderiam ter
sido evitadas, se houvesse:

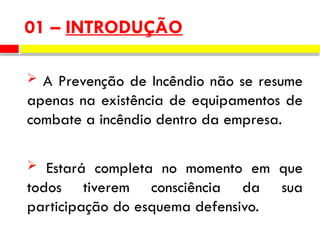

5. 01 – INTRODUÇÃO
 A Prevenção de Incêndio não se resume
apenas na existência de equipamentos de
combate a incêndio dentro da empresa.
 Estará completa no momento em que
todos tiverem consciência da sua
participação do esquema defensivo.

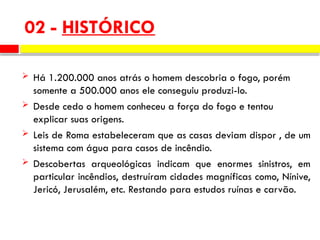

6. 02 - HISTÓRICO
 Há 1.200.000 anos atrás o homem descobria o fogo, porém
somente a 500.000 anos ele conseguiu produzi-lo.
 Desde cedo o homem conheceu a força do fogo e tentou
explicar suas origens.
 Leis de Roma estabeleceram que as casas deviam dispor , de um
sistema com água para casos de incêndio.
 Descobertas arqueológicas indicam que enormes sinistros, em
particular incêndios, destruíram cidades magníficas como, Nínive,
Jericó, Jerusalém, etc. Restando para estudos ruínas e carvão.

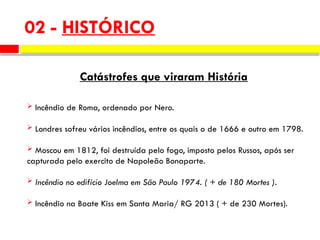

7. 02 - HISTÓRICO
Catástrofes que viraram História
 Incêndio de Roma, ordenado por Nero.
 Londres sofreu vários incêndios, entre os quais o de 1666 e outro em 1798.
 Moscou em 1812, foi destruída pelo fogo, imposto pelos Russos, após ser
capturada pelo exercito de Napoleão Bonaparte.
 Incêndio no edifício Joelma em São Paulo 1974. ( + de 180 Mortes ).
 Incêndio na Boate Kiss em Santa Maria/ RG 2013 ( + de 230 Mortes).

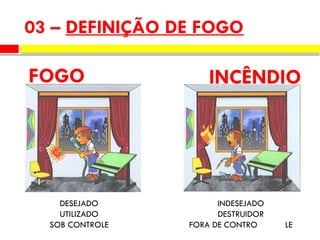

8. 03 – DEFINIÇÃO DE FOGO
FOGO INCÊNDIO
DESEJADO
UTILIZADO
SOB CONTROLE
INDESEJADO
DESTRUIDOR
FORA DE CONTRO LE

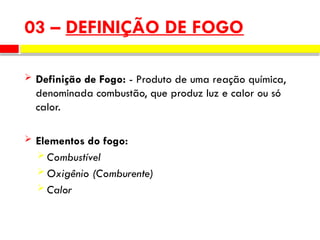

9. 03 – DEFINIÇÃO DE FOGO
 Definição de Fogo: - Produto de uma reação química,
denominada combustão, que produz luz e calor ou só
calor.
 Elementos do fogo:
 Combustível
 Oxigênio (Comburente)
 Calor

10.  Combustível: Material ou substância que possui a
propriedade de queimar. Apresentam-se em três estados:
Sólido
Liquido
Gasoso
 Comburente: É um dos ingredientes necessários à
combustão.
• Estes reagem com os gases liberados pelo combustível,
formando a chama, são elementos fortemente oxidantes
e sua quantidade regula a intensidade da chama.
• Altas quantidades de comburente podem gerar
explosões.
03 – DEFINIÇÃO DE FOGO

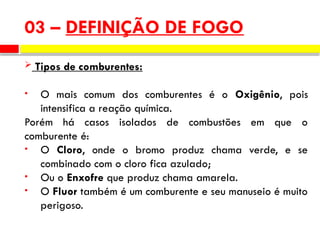

11.  Tipos de comburentes:
• O mais comum dos comburentes é o Oxigênio, pois
intensifica a reação química.
Porém há casos isolados de combustões em que o
comburente é:
• O Cloro, onde o bromo produz chama verde, e se
combinado com o cloro fica azulado;
• Ou o Enxofre que produz chama amarela.
• O Fluor também é um comburente e seu manuseio é muito
perigoso.
03 – DEFINIÇÃO DE FOGO

12.  Combustão:
• É a reação química entre corpo combustível e um corpo
comburente, provocado por uma energia de ativação.
 Quanto a velocidade:
• Lenta, sem produção de chamas;
É o caso das oxidações que tem como produto ferrugem.
• Viva, Chamas + Incandescência;
As combustões que ocorrem em madeiras, combustíveis
líquidos, tecidos, etc.
03 – DEFINIÇÃO DE FOGO

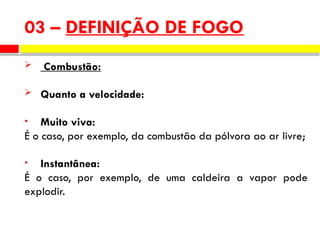

13.  Combustão:
 Quanto a velocidade:
• Muito viva:
É o caso, por exemplo, da combustão da pólvora ao ar livre;
• Instantânea:
É o caso, por exemplo, de uma caldeira a vapor pode
explodir.
03 – DEFINIÇÃO DE FOGO

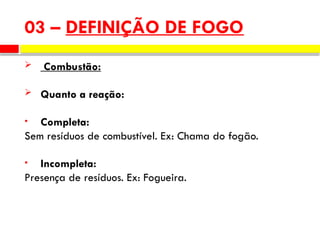

14.  Combustão:
 Quanto a reação:
• Completa:
Sem resíduos de combustível. Ex: Chama do fogão.
• Incompleta:
Presença de resíduos. Ex: Fogueira.
03 – DEFINIÇÃO DE FOGO

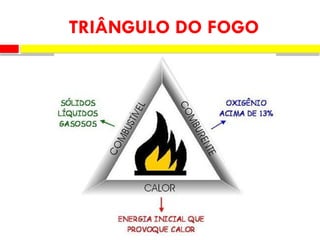

15. TRIÂNGULO DO FOGO

16.  Calor: Pode provocar desidratação e queimaduras, mudanças de
estado físico e dilatação térmica dos materiais.
Pela transformação da energia mecânica:
 Atrito
Por falta de lubrificação em
motores, máquinas, eixos de
rodas e de transmissão etc,
pode ser a causa de muitos
incêndios.
03 – DEFINIÇÃO DE FOGO

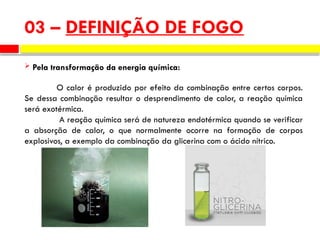

17.  Pela transformação da energia química:
O calor é produzido por efeito da combinação entre certos corpos.
Se dessa combinação resultar o desprendimento de calor, a reação química
será exotérmica.
A reação química será de natureza endotérmica quando se verificar
a absorção de calor, o que normalmente ocorre na formação de corpos
explosivos, a exemplo da combinação da glicerina com o ácido nítrico.
03 – DEFINIÇÃO DE FOGO

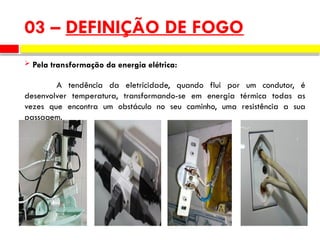

18. 03 – DEFINIÇÃO DE FOGO
 Pela transformação da energia elétrica:
A tendência da eletricidade, quando flui por um condutor, é
desenvolver temperatura, transformando-se em energia térmica todas as
vezes que encontra um obstáculo no seu caminho, uma resistência a sua
passagem.

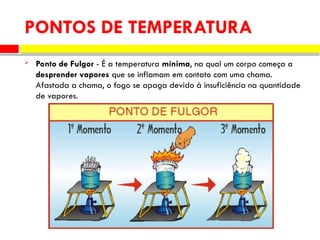

19.  Ponto de Fulgor - É a temperatura mínima, na qual um corpo começa a
desprender vapores que se inflamam em contato com uma chama.
Afastada a chama, o fogo se apaga devido à insuficiência na quantidade
de vapores.
PONTOS DE TEMPERATURA

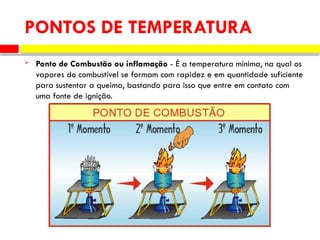

20.  Ponto de Combustão ou inflamação - É a temperatura mínima, na qual os
vapores do combustível se formam com rapidez e em quantidade suficiente
para sustentar a queima, bastando para isso que entre em contato com
uma fonte de ignição.
PONTOS DE TEMPERATURA

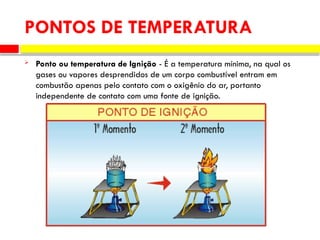

21.  Ponto ou temperatura de Ignição - É a temperatura mínima, na qual os
gases ou vapores desprendidos de um corpo combustível entram em
combustão apenas pelo contato com o oxigênio do ar, portanto
independente de contato com uma fonte de ignição.
PONTOS DE TEMPERATURA

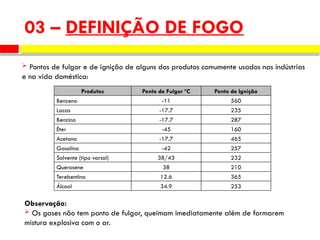

22. Observação:
 Os gases não tem ponto de fulgor, queimam imediatamente além de formarem
mistura explosiva com o ar.
03 – DEFINIÇÃO DE FOGO
Produtos Ponto de Fulgor ºC Ponto de Ignição
Benzeno -11 560
Lacas -17.7 235
Benzina -17.7 287
Éter -45 160
Acetona -17.7 465
Gasolina -42 257
Solvente (tipo varsol) 38/43 232
Querosene 38 210
Terebentina 12.6 365
Álcool 34.9 253
 Pontos de fulgor e de ignição de alguns dos produtos comumente usados nas indústrias
e na vida doméstica:

23. PONTOS DE TEMPERATURA
Ponto de
Ponto de
Ponto de

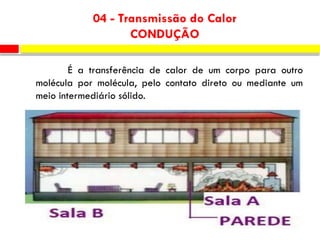

24. É a transferência de calor de um corpo para outro
molécula por molécula, pelo contato direto ou mediante um
meio intermediário sólido.
04 - Transmissão do Calor
CONDUÇÃO

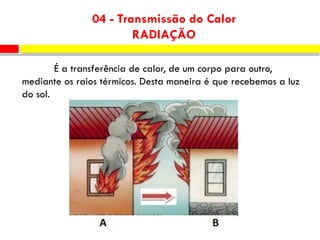

25. 04 - Transmissão do Calor
RADIAÇÃO
É a transferência de calor, de um corpo para outro,
mediante os raios térmicos. Desta maneira é que recebemos a luz
do sol.

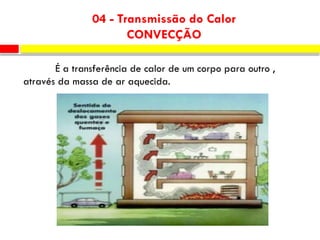

26. 04 - Transmissão do Calor
CONVECÇÃO
É a transferência de calor de um corpo para outro ,
através da massa de ar aquecida.

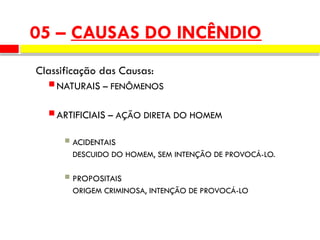

27. 05 – CAUSAS DO INCÊNDIO
Classificação das Causas:
 NATURAIS – FENÔMENOS
 ARTIFICIAIS – AÇÃO DIRETA DO HOMEM
 ACIDENTAIS
DESCUIDO DO HOMEM, SEM INTENÇÃO DE PROVOCÁ-LO.
 PROPOSITAIS
ORIGEM CRIMINOSA, INTENÇÃO DE PROVOCÁ-LO

28. PRINCIPAIS CAUSAS DO INCÊNDIO
BRINCADEIRA
DE
CRIANÇA

29. DISPLICÊNCIA NA
COZINHA
DESCUIDO COM
FÓFOROS
VELAS E
LAMPARINAS
VAZAMENTO
G.L.P
PRINCIPAIS CAUSAS DO INCÊNDIO

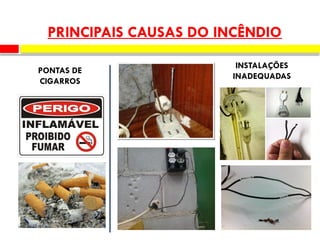

30. PONTAS DE
CIGARROS
INSTALAÇÕES
INADEQUADAS
PRINCIPAIS CAUSAS DO INCÊNDIO

31. TRABALHOS DE
SOLDAGEM
PRODUTOS QUÍMICOS
INFLAMÁVEIS
PRINCIPAIS CAUSAS DO INCÊNDIO

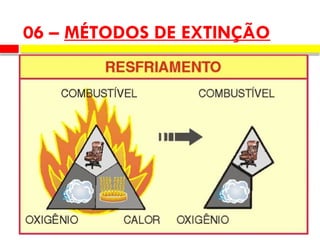

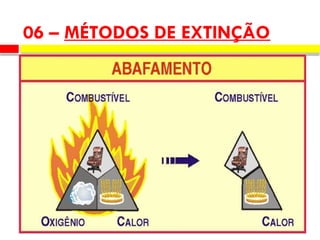

32. 06 – MÉTODOS DE EXTINÇÃO

33. 06 – MÉTODOS DE EXTINÇÃO

34. 06 – MÉTODOS DE EXTINÇÃO

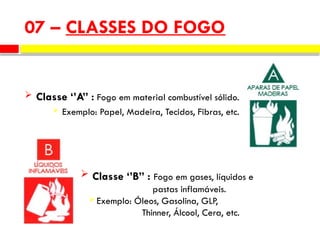

35.  Classe ‘’A” : Fogo em material combustível sólido.
 Exemplo: Papel, Madeira, Tecidos, Fibras, etc.
07 – CLASSES DO FOGO
 Classe ‘’B” : Fogo em gases, líquidos e
pastas inflamáveis.
 Exemplo: Óleos, Gasolina, GLP,
Thinner, Álcool, Cera, etc.

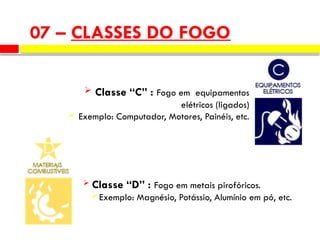

36.  Classe “C” : Fogo em equipamentos
elétricos (ligados)
 Exemplo: Computador, Motores, Painéis, etc.
 Classe “D” : Fogo em metais pirofóricos.
 Exemplo: Magnésio, Potássio, Alumínio em pó, etc.
07 – CLASSES DO FOGO

37. 08 – AGENTES EXTINTORES
Água: Ação de Extinção é o resfriamento, podendo ser empregada tanto no
estado líquido como no gasoso.
 Estado líquido - JATO COMPACTO E CHUVEIRO (Resfriamento), NEBLINA
(Resfriamento e Abafamento (forma de vapor)).
Espuma: Ação de extinção é de abafamento e, secundariamente, de
resfriamento; por utilizar água na sua formação, conduz corrente elétrica.
ESPUMA QUÍMICA – Reação Química entre Sulfato de Alumínio e Bicarbonato
com estabilizador de espuma.
Por um processo de batimento de uma mistura de água com um agente
espumante e a aspiração simultânea de ar atmosférico em esguicho próprio,
temos também a formação de ESPUMA MECÂNICA, que pode ser de baixa,
média e alta expansão.

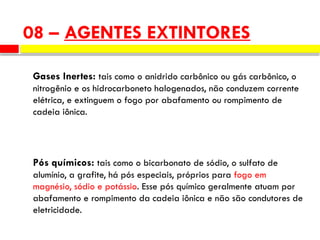

38. Gases Inertes: tais como o anidrido carbônico ou gás carbônico, o
nitrogênio e os hidrocarboneto halogenados, não conduzem corrente
elétrica, e extinguem o fogo por abafamento ou rompimento de
cadeia iônica.
Pós químicos: tais como o bicarbonato de sódio, o sulfato de
alumínio, a grafite, há pós especiais, próprios para fogo em
magnésio, sódio e potássio. Esse pós químico geralmente atuam por
abafamento e rompimento da cadeia iônica e não são condutores de
eletricidade.
08 – AGENTES EXTINTORES

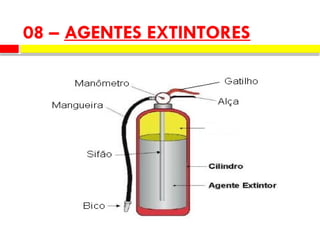

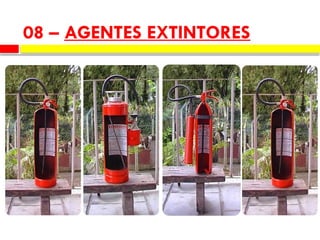

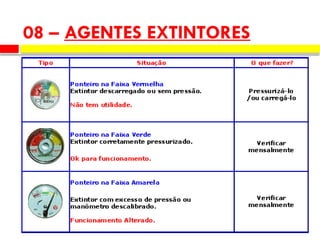

39. 08 – AGENTES EXTINTORES

40. 08 – AGENTES EXTINTORES

41. 08 – AGENTES EXTINTORES

42. Capacidade 10 L
Alcance médio do Jato 10 M
Tempo de Descarga 60 s
Funcionamento: A Pressão do Gás
propelente expele a Água quando o
Gatilho é acionado.
Fogo em material combustível
sólido.
 Exemplo: Papel,
Madeira, Tecidos,
Fibras, Plásticos, etc.
08.1 – ÁGUA PRESSURIZADA

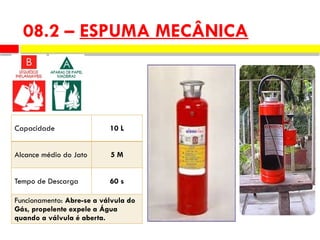

43. Capacidade 10 L
Alcance médio do Jato 5 M
Tempo de Descarga 60 s
Funcionamento: Abre-se a válvula do
Gás, propelente expele a Água
quando a válvula é aberta.
08.2 – ESPUMA MECÂNICA

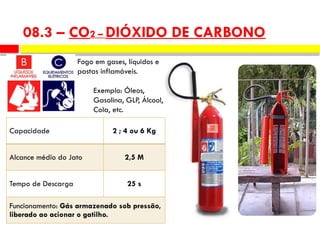

44. Capacidade 2 ; 4 ou 6 Kg
Alcance médio do Jato 2,5 M
Tempo de Descarga 25 s
Funcionamento: Gás armazenado sob pressão,
liberado ao acionar o gatilho.
Fogo em gases, líquidos e
pastas inflamáveis.
Exemplo: Óleos,
Gasolina, GLP, Álcool,
Cola, etc.
08.3 – CO2 – DIÓXIDO DE CARBONO

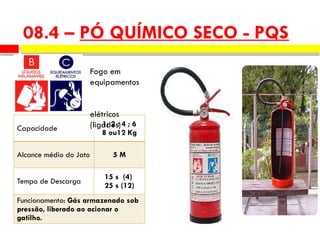

45. 08.4 – PÓ QUÍMICO SECO - PQS
Capacidade
1; 2 ; 4 ; 6
8 ou12 Kg
Alcance médio do Jato 5 M
Tempo de Descarga
15 s (4)
25 s (12)
Funcionamento: Gás armazenado sob
pressão, liberado ao acionar o
gatilho.
Fogo em
equipamentos
elétricos
(ligados)

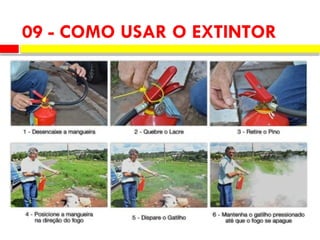

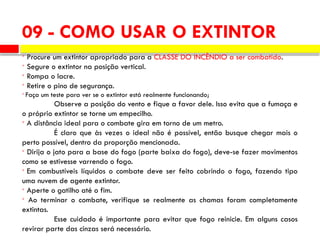

46. 09 - COMO USAR O EXTINTOR

Procure um extintor apropriado para a CLASSE DO INCÊNDIO a ser combatido.

Segure o extintor na posição vertical.

Rompa o lacre.

Retire o pino de segurança.

Faça um teste para ver se o extintor está realmente funcionando;
Observe a posição do vento e fique a favor dele. Isso evita que a fumaça e
o próprio extintor se torne um empecilho.

A distância ideal para o combate gira em torno de um metro.
É claro que às vezes o ideal não é possível, então busque chegar mais o
perto possível, dentro da proporção mencionada.

Dirija o jato para a base do fogo (parte baixa do fogo), deve-se fazer movimentos
como se estivesse varrendo o fogo.

Em combustíveis líquidos o combate deve ser feito cobrindo o fogo, fazendo tipo
uma nuvem de agente extintor.

Aperte o gatilho até o fim.

Ao terminar o combate, verifique se realmente as chamas foram completamente
extintas.
Esse cuidado é importante para evitar que fogo reinicie. Em alguns casos
revirar parte das cinzas será necessário.

47. 09 - COMO USAR O EXTINTOR

48. EQUIPAMENTOS DE COMBATE À
INCÊNDIOS
10 -

49. 11 – SISTEMAS PREVENTIVOS
Por canalização preventiva e a rede preventiva.
São dutos destinados a condução da
água exclusivamente
para o combate a incêndios.
Tal duto sairá do fundo do
reservatório
superior, abaixo do qual terá uma
válvula de retenção e de um registro,
atravessando verticalmente todos os
pavimentos da edificação,
com ramificações para todas as
caixas de incêndio e terminando no
hidrante de recalque.

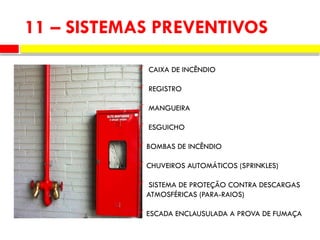

50. 11 – SISTEMAS PREVENTIVOS
 CAIXA DE INCÊNDIO
 REGISTRO
 MANGUEIRA
 ESGUICHO
 BOMBAS DE INCÊNDIO
 CHUVEIROS AUTOMÁTICOS (SPRINKLES)
 SISTEMA DE PROTEÇÃO CONTRA DESCARGAS
ATMOSFÉRICAS (PARA-RAIOS)
 ESCADA ENCLAUSULADA A PROVA DE FUMAÇA

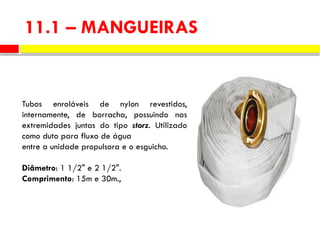

51. 11.1 – MANGUEIRAS
Tubos enroláveis de nylon revestidos,
internamente, de borracha, possuindo nas
extremidades juntas do tipo storz. Utilizado
como duto para fluxo de água
entre a unidade propulsora e o esguicho.
Diâmetro: 1 1/2" e 2 1/2".
Comprimento: 15m e 30m.,

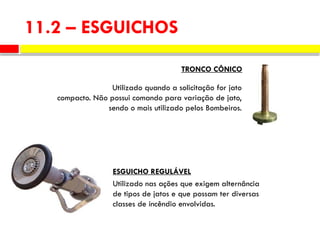

52. 11.2 – ESGUICHOS
Utilizado quando a solicitação for jato
compacto. Não possui comando para variação de jato,
sendo o mais utilizado pelos Bombeiros.
TRONCO CÔNICO
Utilizado nas ações que exigem alternância
de tipos de jatos e que possam ter diversas
classes de incêndio envolvidas.
ESGUICHO REGULÁVEL

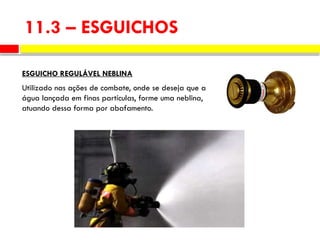

53. Utilizado nas ações de combate, onde se deseja que a
água lançada em finas partículas, forme uma neblina,
atuando dessa forma por abafamento.
ESGUICHO REGULÁVEL NEBLINA
11.3 – ESGUICHOS

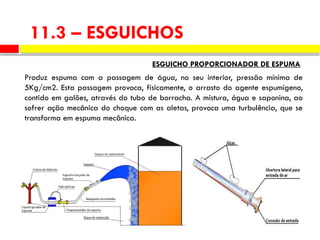

54. Produz espuma com a passagem de água, no seu interior, pressão mínima de
5Kg/cm2. Esta passagem provoca, fisicamente, o arrasto do agente espumígeno,
contido em galões, através do tubo de borracha. A mistura, água e saponina, ao
sofrer ação mecânica do choque com as aletas, provoca uma turbulência, que se
transforma em espuma mecânica.
ESGUICHO PROPORCIONADOR DE ESPUMA
11.3 – ESGUICHOS

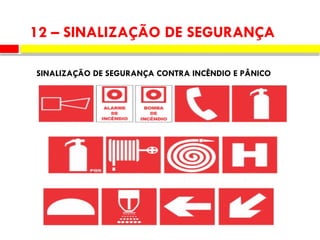

55. SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E PÂNICO
12 – SINALIZAÇÃO DE SEGURANÇA

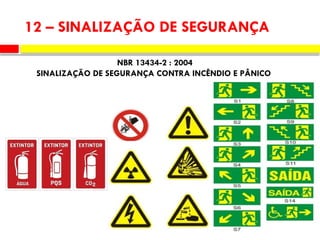

56. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E PÂNICO
12 – SINALIZAÇÃO DE SEGURANÇA

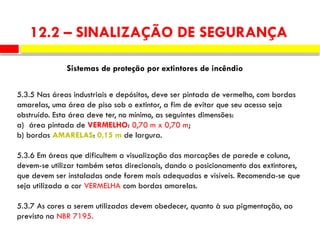

57. 5.3.5 Nas áreas industriais e depósitos, deve ser pintada de vermelho, com bordas
amarelas, uma área de piso sob o extintor, a fim de evitar que seu acesso seja
obstruído. Esta área deve ter, no mínimo, as seguintes dimensões:
a) área pintada de VERMELHO: 0,70 m x 0,70 m;
b) bordas AMARELAS: 0,15 m de largura.
5.3.6 Em áreas que dificultem a visualização das marcações de parede e coluna,
devem-se utilizar também setas direcionais, dando o posicionamento dos extintores,
que devem ser instaladas onde forem mais adequadas e visíveis. Recomenda-se que
seja utilizada a cor VERMELHA com bordas amarelas.
5.3.7 As cores a serem utilizadas devem obedecer, quanto à sua pigmentação, ao
previsto na NBR 7195.
Sistemas de proteção por extintores de incêndio
12.2 – SINALIZAÇÃO DE SEGURANÇA

58. 12.2 – SINALIZAÇÃO DE SEGURANÇA

59. 12.2 – SINALIZAÇÃO DE SEGURANÇA

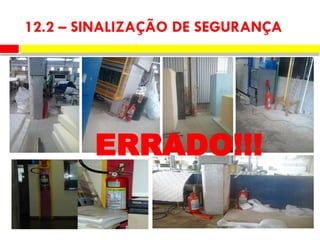

60. 12.2 – SINALIZAÇÃO DE SEGURANÇA
ERRADO!!!

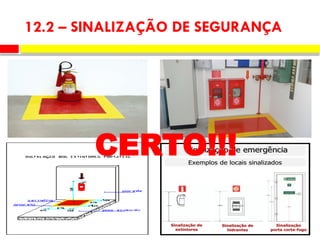

61. 12.2 – SINALIZAÇÃO DE SEGURANÇA
CERTO!!!

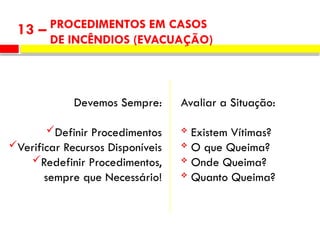

62. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS (EVACUAÇÃO)
13 –
Avaliar a Situação:
 Existem Vítimas?
 O que Queima?
 Onde Queima?
 Quanto Queima?
Devemos Sempre:
Definir Procedimentos
Verificar Recursos Disponíveis
Redefinir Procedimentos,
sempre que Necessário!

63. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS (EVACUAÇÃO)
13 –

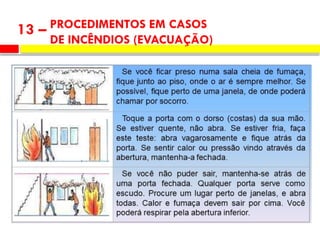

64. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS (EVACUAÇÃO)
13 –

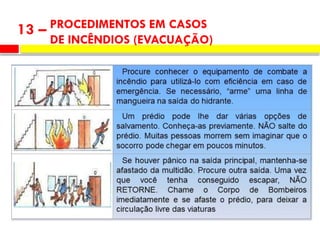

65. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS (EVACUAÇÃO)
13 –

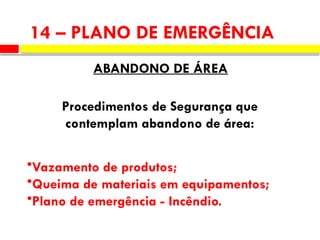

66. 14 – PLANO DE EMERGÊNCIA
ABANDONO DE ÁREA
Procedimentos de Segurança que
contemplam abandono de área:
•Vazamento de produtos;
•Queima de materiais em equipamentos;
•Plano de emergência - Incêndio.

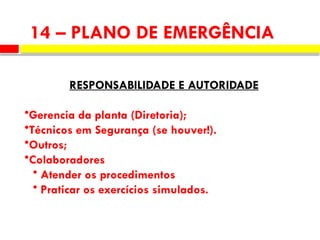

67. 14 – PLANO DE EMERGÊNCIA
RESPONSABILIDADE E AUTORIDADE
•Gerencia da planta (Diretoria);
•Técnicos em Segurança (se houver!).
•Outros;
•Colaboradores
• Atender os procedimentos
• Praticar os exercícios simulados.

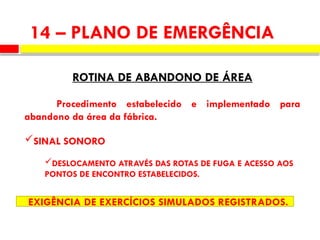

68. 14 – PLANO DE EMERGÊNCIA
ROTINA DE ABANDONO DE ÁREA
Procedimento estabelecido e implementado para
abandono da área da fábrica.
SINAL SONORO
DESLOCAMENTO ATRAVÉS DAS ROTAS DE FUGA E ACESSO AOS
PONTOS DE ENCONTRO ESTABELECIDOS.
EXIGÊNCIA DE EXERCÍCIOS SIMULADOS REGISTRADOS.

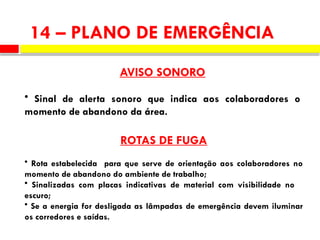

69. 14 – PLANO DE EMERGÊNCIA
AVISO SONORO
• Sinal de alerta sonoro que indica aos colaboradores o
momento de abandono da área.
ROTAS DE FUGA
• Rota estabelecida para que serve de orientação aos colaboradores no
momento de abandono do ambiente de trabalho;
• Sinalizadas com placas indicativas de material com visibilidade no
escuro;
• Se a energia for desligada as lâmpadas de emergência devem iluminar
os corredores e saídas.

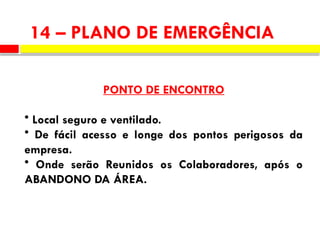

70. 14 – PLANO DE EMERGÊNCIA
PONTO DE ENCONTRO
• Local seguro e ventilado.
• De fácil acesso e longe dos pontos perigosos da
empresa.
• Onde serão Reunidos os Colaboradores, após o
ABANDONO DA ÁREA.

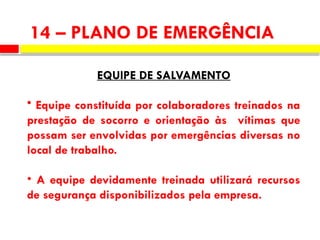

71. EQUIPE DE SALVAMENTO
• Equipe constituída por colaboradores treinados na
prestação de socorro e orientação às vítimas que
possam ser envolvidas por emergências diversas no
local de trabalho.
• A equipe devidamente treinada utilizará recursos
de segurança disponibilizados pela empresa.
14 – PLANO DE EMERGÊNCIA

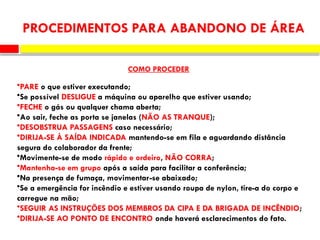

72. •PARE o que estiver executando;
•Se possível DESLIGUE a máquina ou aparelho que estiver usando;
•FECHE o gás ou qualquer chama aberta;
•Ao sair, feche as porta se janelas (NÃO AS TRANQUE);
•DESOBSTRUA PASSAGENS caso necessário;
•DIRIJA-SE À SAÍDA INDICADA mantendo-se em fila e aguardando distância
segura do colaborador da frente;
•Movimente-se de modo rápido e ordeiro, NÃO CORRA;
•Mantenha-se em grupo após a saída para facilitar a conferência;
•Na presença de fumaça, movimentar-se abaixado;
•Se a emergência for incêndio e estiver usando roupa de nylon, tire-a do corpo e
carregue na mão;
•SEGUIR AS INSTRUÇÕES DOS MEMBROS DA CIPA E DA BRIGADA DE INCÊNDIO;
•DIRIJA-SE AO PONTO DE ENCONTRO onde haverá esclarecimentos do fato.
PROCEDIMENTOS PARA ABANDONO DE ÁREA
COMO PROCEDER

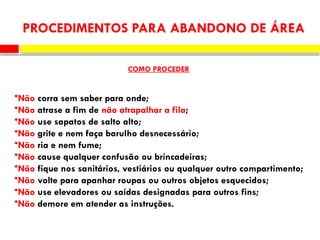

73. •Não corra sem saber para onde;
•Não atrase a fim de não atrapalhar a fila;
•Não use sapatos de salto alto;
•Não grite e nem faça barulho desnecessário;
•Não ria e nem fume;
•Não cause qualquer confusão ou brincadeiras;
•Não fique nos sanitários, vestiários ou qualquer outro compartimento;
•Não volte para apanhar roupas ou outros objetos esquecidos;
•Não use elevadores ou saídas designadas para outros fins;
•Não demore em atender as instruções.
PROCEDIMENTOS PARA ABANDONO DE ÁREA
COMO PROCEDER

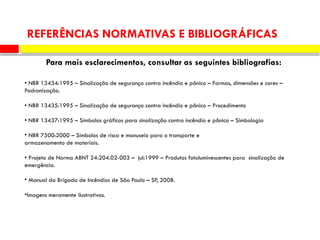

74. • NBR 13434:1995 – Sinalização de segurança contra incêndio e pânico – Formas, dimensões e cores –
Padronização.
• NBR 13435:1995 – Sinalização de segurança contra incêndio e pânico – Procedimento
• NBR 13437:1995 – Símbolos gráficos para sinalização contra incêndio e pânico – Simbologia
• NBR 7500:2000 – Símbolos de risco e manuseio para o transporte e
armazenamento de materiais.
• Projeto de Norma ABNT 24:204.02-003 – jul:1999 – Produtos fotoluminescentes para sinalização de
emergência.
• Manual da Brigada de Incêndios de São Paulo – SP, 2008.
•Imagens meramente ilustrativas.
REFERÊNCIAS NORMATIVAS E BIBLIOGRÁFICAS
Para mais esclarecimentos, consultar as seguintes bibliografias:

75. Devemos ter a ciência e o compromisso de entender que
todos estamos envolvidos, seja Combatendo de forma direta ou
indireta (Treinando e Conscientizando) para preservar a Vida e o
Patrimônio.
PRINCÍPIOS DE COMBATE À INCÊNDIO E EVACUAÇÃO
