5.2 Pré-dimensionamento Elaboração do “quadro síntese”, organizado por setores de atividades,contendo áreas totais por setores e gerais. Estes dados de áreas darão parâmetros matemáticos para elaboração do tópico 6.4. Deverá se “linkar” com os demais subtópicos por cores correspondentes e indicativas para melhorar a visualização da leitura. Deve contemplar compartimentos técnicos. 5.3 Fluxograma Elaboração das interações entre o sistema viário e o interior do lote, entre os acessos distintos (acessibilidade para pessoas ou de veículos, sociais ou serviços – cargas/descargas, etc...); circulações horizontais e verticais definidas pela pertinência das afinidades e necessidades de proximidade das atividadese/ou contenções de acessos. As conclusões deste irão interagir no o plano de ocupação, na pertinência dos melhores acessos e estratégias lógicas e legais de circulações. 5.4 Plano de ocupação Elaboração de plantas e cortes esquemáticos em escala reduzida prevendoas áreas (pavimentos) a serem ocupadas, derivadas dos setores do quadro síntese. Neste deve-se observar os acessos, relevo, vegetação, interação com a vizinhança, legalidades dos recuos e densidades disposta no uso do solo, lógica estrutural e tecnológica (partido), acessibilidade e sustentabilidade (conforto). 5.5 Plano de massa Elaboração de volumetria (3D), croquis ou maquetes volumétricas com base no plano de ocupação e, relevando o direcionamento formas e estratégias estéticas/plásticas definidas na proposta conceitual. 6 BIBLIOGRAFIA 7 ANEXOS .1 Anexo 1 –TÍTULO DO CONTEÚDO (EX. LEGISLAÇÕES SETORIAIS) .2 Anexo 2 – PROJETO Acostar impressos (pranchas) conforme numeração de páginas e conteúdos pela NBR 6492/20Se forme apresentados projetos de disciplinas distintas, cada um deve ter seu conjunto de pranchas enumeradas, com selo (carimbo) específico citando se é: arquitetura; estrutural; de instalações, etc...

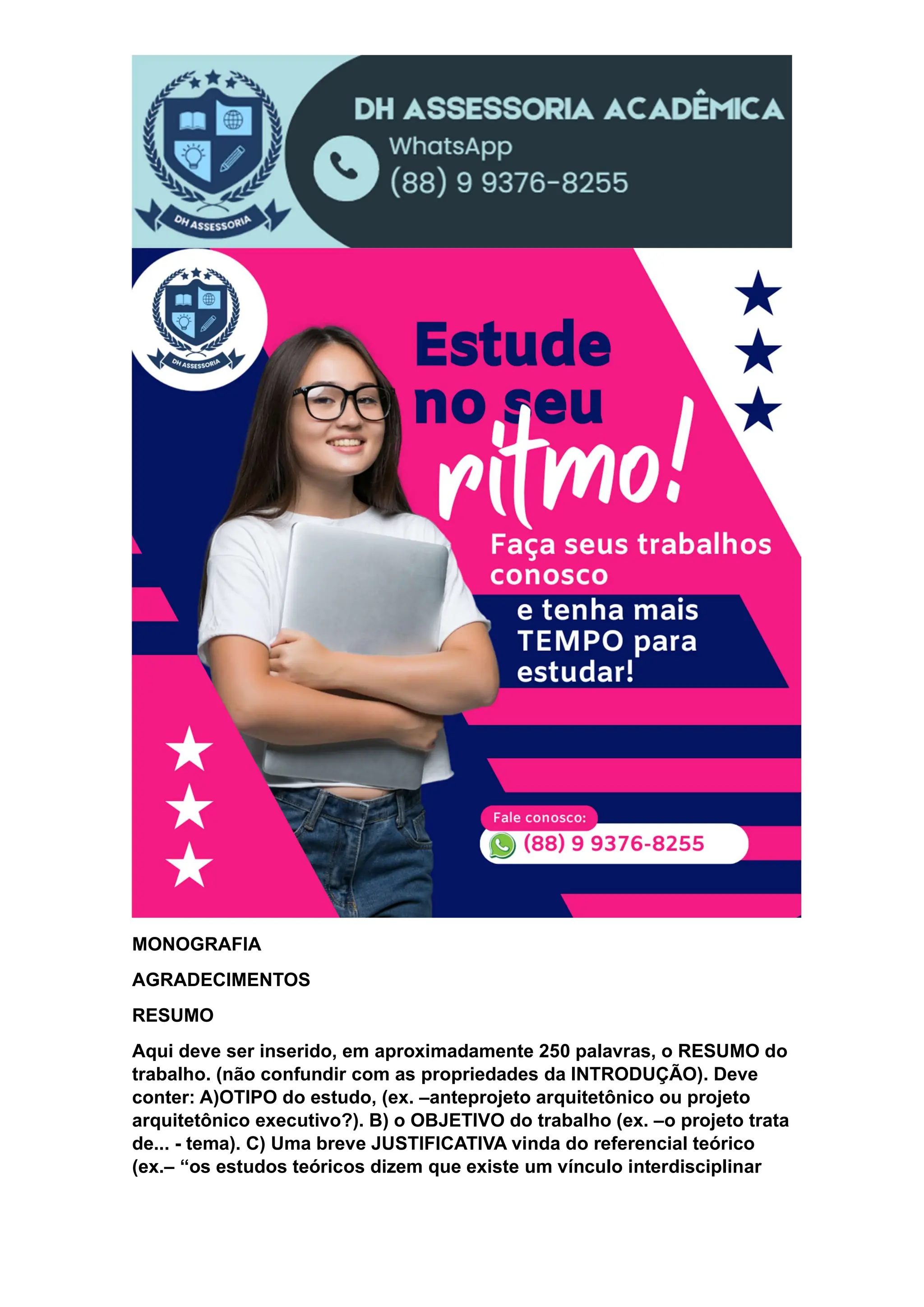

1. MONOGRAFIA
AGRADECIMENTOS
RESUMO
Aqui deve ser inserido, em aproximadamente 250 palavras, o RESUMO do
trabalho. (não confundir com as propriedades da INTRODUÇÃO). Deve
conter: A)OTIPO do estudo, (ex. –anteprojeto arquitetônico ou projeto
arquitetônico executivo?). B) o OBJETIVO do trabalho (ex. –o projeto trata
de... - tema). C) Uma breve JUSTIFICATIVA vinda do referencial teórico
(ex.– “os estudos teóricos dizem que existe um vínculo interdisciplinar

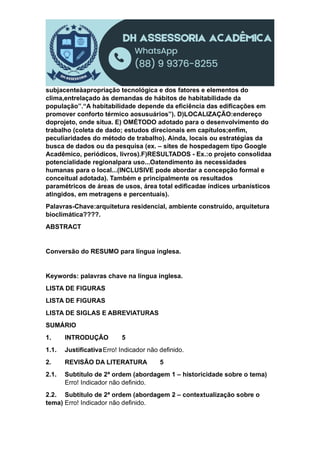

2. subjacenteàapropriação tecnológica e dos fatores e elementos do
clima,entrelaçado às demandas de hábitos de habitabilidade da
população”.“A habitabilidade depende da eficiência das edificações em
promover conforto térmico aosusuários”). D)LOCALIZAÇÃO:endereço
doprojeto, onde situa. E) OMÉTODO adotado para o desenvolvimento do
trabalho (coleta de dado; estudos direcionais em capítulos;enfim,
peculiaridades do método de trabalho). Ainda, locais ou estratégias da
busca de dados ou da pesquisa (ex. – sites de hospedagem tipo Google
Acadêmico, periódicos, livros).F)RESULTADOS - Ex.:o projeto consolidaa
potencialidade regionalpara uso...Oatendimento às necessidades
humanas para o local...(INCLUSIVE pode abordar a concepção formal e
conceitual adotada). Também e principalmente os resultados
paramétricos de áreas de usos, área total edificadae índices urbanísticos
atingidos, em metragens e percentuais).
Palavras-Chave:arquitetura residencial, ambiente construído, arquitetura
bioclimática????.
ABSTRACT
Conversão do RESUMO para língua inglesa.
Keywords: palavras chave na língua inglesa.
LISTA DE FIGURAS
LISTA DE FIGURAS
LISTA DE SIGLAS E ABREVIATURAS
SUMÁRIO
1. INTRODUÇÃO 5
1.1. JustificativaErro! Indicador não definido.
2. REVISÃO DA LITERATURA 5
2.1. Subtítulo de 2ª ordem (abordagem 1 – historicidade sobre o tema)
Erro! Indicador não definido.
2.2. Subtítulo de 2ª ordem (abordagem 2 – contextualização sobre o
tema) Erro! Indicador não definido.

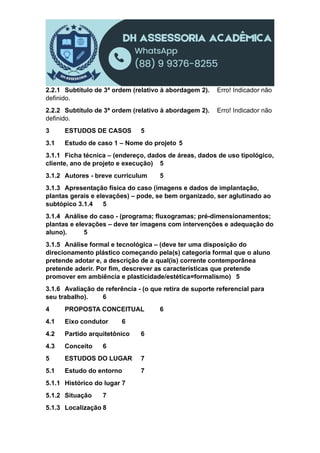

3. 2.2.1 Subtítulo de 3ª ordem (relativo à abordagem 2). Erro! Indicador não
definido.
2.2.2 Subtítulo de 3ª ordem (relativo à abordagem 2). Erro! Indicador não
definido.
3 ESTUDOS DE CASOS 5
3.1 Estudo de caso 1 – Nome do projeto 5
3.1.1 Ficha técnica – (endereço, dados de áreas, dados de uso tipológico,
cliente, ano de projeto e execução) 5
3.1.2 Autores - breve curriculum 5
3.1.3 Apresentação física do caso (imagens e dados de implantação,
plantas gerais e elevações) – pode, se bem organizado, ser aglutinado ao
subtópico 3.1.4 5
3.1.4 Análise do caso - (programa; fluxogramas; pré-dimensionamentos;
plantas e elevações – deve ter imagens com intervenções e adequação do
aluno). 5
3.1.5 Análise formal e tecnológica – (deve ter uma disposição do
direcionamento plástico começando pela(s) categoria formal que o aluno
pretende adotar e, a descrição de a qual(is) corrente contemporânea
pretende aderir. Por fim, descrever as características que pretende
promover em ambiência e plasticidade/estética=formalismo) 5
3.1.6 Avaliação de referência - (o que retira de suporte referencial para
seu trabalho). 6
4 PROPOSTA CONCEITUAL 6
4.1 Eixo condutor 6
4.2 Partido arquitetônico 6
4.3 Conceito 6
5 ESTUDOS DO LUGAR 7
5.1 Estudo do entorno 7
5.1.1 Histórico do lugar 7
5.1.2 Situação 7
5.1.3 Localização 8

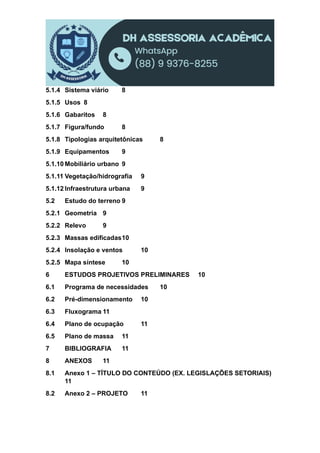

4. 5.1.4 Sistema viário 8
5.1.5 Usos 8
5.1.6 Gabaritos 8
5.1.7 Figura/fundo 8
5.1.8 Tipologias arquitetônicas 8
5.1.9 Equipamentos 9
5.1.10 Mobiliário urbano 9
5.1.11 Vegetação/hidrografia 9
5.1.12 Infraestrutura urbana 9
5.2 Estudo do terreno 9
5.2.1 Geometria 9
5.2.2 Relevo 9
5.2.3 Massas edificadas10
5.2.4 Insolação e ventos 10
5.2.5 Mapa síntese 10
6 ESTUDOS PROJETIVOS PRELIMINARES 10
6.1 Programa de necessidades 10
6.2 Pré-dimensionamento 10
6.3 Fluxograma 11
6.4 Plano de ocupação 11
6.5 Plano de massa 11
7 BIBLIOGRAFIA 11
8 ANEXOS 11
8.1 Anexo 1 – TÍTULO DO CONTEÚDO (EX. LEGISLAÇÕES SETORIAIS)
11
8.2 Anexo 2 – PROJETO 11

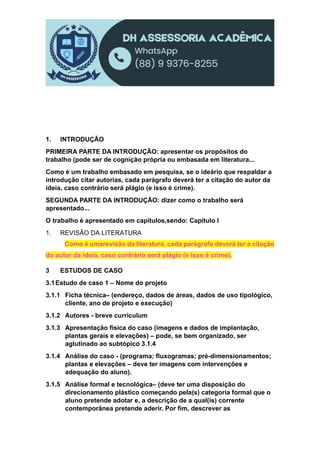

5. 1. INTRODUÇÃO
PRIMEIRA PARTE DA INTRODUÇÃO: apresentar os propósitos do
trabalho (pode ser de cognição própria ou embasada em literatura...
Como é um trabalho embasado em pesquisa, se o ideário que respaldar a
introdução citar autorias, cada parágrafo deverá ter a citação do autor da
ideia, caso contrário será plágio (e isso é crime).
SEGUNDA PARTE DA INTRODUÇÃO: dizer como o trabalho será
apresentado...
O trabalho é apresentado em capítulos,sendo: Capítulo I
1. REVISÃO DA LITERATURA
Como é umarevisão da literatura, cada parágrafo deverá ter a citação
do autor da ideia, caso contrário será plágio (e isso é crime).
3 ESTUDOS DE CASO
3.1Estudo de caso 1 – Nome do projeto
3.1.1 Ficha técnica– (endereço, dados de áreas, dados de uso tipológico,
cliente, ano de projeto e execução)
3.1.2 Autores - breve curriculum
3.1.3 Apresentação física do caso (imagens e dados de implantação,
plantas gerais e elevações) – pode, se bem organizado, ser
aglutinado ao subtópico 3.1.4
3.1.4 Análise do caso - (programa; fluxogramas; pré-dimensionamentos;
plantas e elevações – deve ter imagens com intervenções e
adequação do aluno).
3.1.5 Análise formal e tecnológica– (deve ter uma disposição do
direcionamento plástico começando pela(s) categoria formal que o
aluno pretende adotar e, a descrição de a qual(is) corrente
contemporânea pretende aderir. Por fim, descrever as

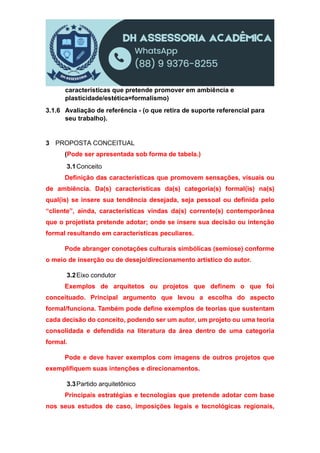

6. características que pretende promover em ambiência e
plasticidade/estética=formalismo)
3.1.6 Avaliação de referência - (o que retira de suporte referencial para
seu trabalho).
3 PROPOSTA CONCEITUAL
(Pode ser apresentada sob forma de tabela.)
3.1Conceito
Definição das características que promovem sensações, visuais ou
de ambiência. Da(s) características da(s) categoria(s) formal(is) na(s)
qual(is) se insere sua tendência desejada, seja pessoal ou definida pelo
“cliente”, ainda, características vindas da(s) corrente(s) contemporânea
que o projetista pretende adotar; onde se insere sua decisão ou intenção
formal resultando em características peculiares.
Pode abranger conotações culturais simbólicas (semiose) conforme
o meio de inserção ou de desejo/direcionamento artístico do autor.
3.2Eixo condutor
Exemplos de arquitetos ou projetos que definem o que foi
conceituado. Principal argumento que levou a escolha do aspecto
formal/funciona. Também pode define exemplos de teorias que sustentam
cada decisão do conceito, podendo ser um autor, um projeto ou uma teoria
consolidada e defendida na literatura da área dentro de uma categoria
formal.
Pode e deve haver exemplos com imagens de outros projetos que
exemplifiquem suas intenções e direcionamentos.
3.3Partido arquitetônico
Principais estratégias e tecnologias que pretende adotar com base
nos seus estudos de caso, imposições legais e tecnológicas regionais,

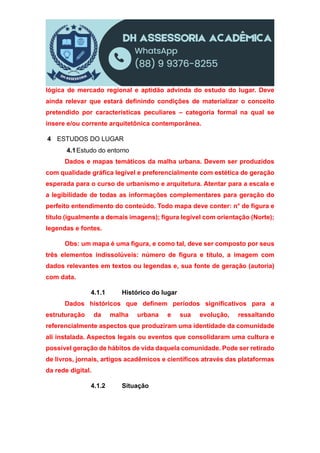

7. lógica de mercado regional e aptidão advinda do estudo do lugar. Deve
ainda relevar que estará definindo condições de materializar o conceito
pretendido por características peculiares – categoria formal na qual se
insere e/ou corrente arquitetônica contemporânea.
4 ESTUDOS DO LUGAR
4.1Estudo do entorno
Dados e mapas temáticos da malha urbana. Devem ser produzidos
com qualidade gráfica legível e preferencialmente com estética de geração
esperada para o curso de urbanismo e arquitetura. Atentar para a escala e
a legibilidade de todas as informações complementares para geração do
perfeito entendimento do conteúdo. Todo mapa deve conter: n° de figura e
título (igualmente a demais imagens); figura legível com orientação (Norte);
legendas e fontes.
Obs: um mapa é uma figura, e como tal, deve ser composto por seus
três elementos indissolúveis: número de figura e título, a imagem com
dados relevantes em textos ou legendas e, sua fonte de geração (autoria)
com data.
4.1.1 Histórico do lugar
Dados históricos que definem períodos significativos para a
estruturação da malha urbana e sua evolução, ressaltando
referencialmente aspectos que produziram uma identidade da comunidade
ali instalada. Aspectos legais ou eventos que consolidaram uma cultura e
possível geração de hábitos de vida daquela comunidade. Pode ser retirado
de livros, jornais, artigos acadêmicos e científicos através das plataformas
da rede digital.
4.1.2 Situação

8. Mapa de inserção na malha urbana (bairros e principais vias) da área
escolhida com abrangência de raio de ação do “equipamento” (edificação)
pretendido.
4.1.3 Localização
Mapa de inserção na malha setorial (quadra e terrenos vizinhos) da
área escolhida.
4.1.4 Sistema viário
Mapa do bairro demarcando, nomeando e hierarquizando as vias
(expressa; arteriais; coletoras e locais,) com legenda de hierarquia e fluxos,
definindo intensidade e sentido, inclusive linhas de transporte coletivo.
3.1.1 Usos
Mapa do bairro demarcando as tipologias das edificações e os
principais pontos referenciais nas escalas pública, semipública e privada.
3.1.2 Gabaritos
Mapa do bairro demarcando as alturas das edificações
hierarquizadas em variações de baixa, média e alta densidade. (térreas, até
3 pavimentos, 3 a 7 pavimentos, acima de 8 pavimentos.
3.1.3 Figura/fundo
Mapa do bairro demarcando em preto apenas a ocupação estrita das
edificações e, sem qualquer cor ou definição as áreas livres da malha
urbana (vazios, sistema viário, áreas não edificadas). É um mapa que
produz leituras importantíssimas para avaliar possibilidades de
intervenções urbanas tanto quanto das condições de usar bioclimatologia
nos projetos edilícios.
3.1.4 Tipologias arquitetônicas
Mapa do bairro demarcando as características arquitetônicas de
épocas, históricas, modernistas, contemporâneas...

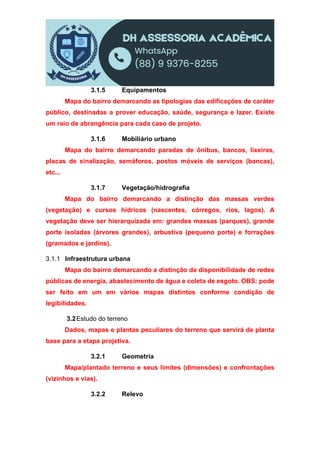

9. 3.1.5 Equipamentos
Mapa do bairro demarcando as tipologias das edificações de caráter
público, destinadas a prover educação, saúde, segurança e lazer. Existe
um raio de abrangência para cada caso de projeto.
3.1.6 Mobiliário urbano
Mapa do bairro demarcando paradas de ônibus, bancos, lixeiras,
placas de sinalização, semáforos, postos móveis de serviços (bancas),
etc...
3.1.7 Vegetação/hidrografia
Mapa do bairro demarcando a distinção das massas verdes
(vegetação) e cursos hídricos (nascentes, córregos, rios, lagos). A
vegetação deve ser hierarquizada em: grandes massas (parques), grande
porte isoladas (árvores grandes), arbustiva (pequeno porte) e forrações
(gramados e jardins).
3.1.1 Infraestrutura urbana
Mapa do bairro demarcando a distinção da disponibilidade de redes
públicas de energia, abastecimento de água e coleta de esgoto. OBS: pode
ser feito em um em vários mapas distintos conforme condição de
legibilidades.
3.2Estudo do terreno
Dados, mapas e plantas peculiares do terreno que servirá de planta
base para a etapa projetiva.
3.2.1 Geometria
Mapa/plantado terreno e seus limites (dimensões) e confrontações
(vizinhos e vias).
3.2.2 Relevo

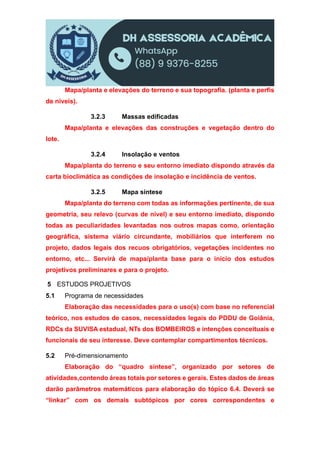

10. Mapa/planta e elevações do terreno e sua topografia. (planta e perfis
de níveis).
3.2.3 Massas edificadas
Mapa/planta e elevações das construções e vegetação dentro do
lote.
3.2.4 Insolação e ventos
Mapa/planta do terreno e seu entorno imediato dispondo através da
carta bioclimática as condições de insolação e incidência de ventos.
3.2.5 Mapa síntese
Mapa/planta do terreno com todas as informações pertinente, de sua
geometria, seu relevo (curvas de nível) e seu entorno imediato, dispondo
todas as peculiaridades levantadas nos outros mapas como, orientação
geográfica, sistema viário circundante, mobiliários que interferem no
projeto, dados legais dos recuos obrigatórios, vegetações incidentes no
entorno, etc... Servirá de mapa/planta base para o início dos estudos
projetivos preliminares e para o projeto.
5 ESTUDOS PROJETIVOS
5.1 Programa de necessidades
Elaboração das necessidades para o uso(s) com base no referencial
teórico, nos estudos de casos, necessidades legais do PDDU de Goiânia,
RDCs da SUVISA estadual, NTs dos BOMBEIROS e intenções conceituais e
funcionais de seu interesse. Deve contemplar compartimentos técnicos.
5.2 Pré-dimensionamento
Elaboração do “quadro síntese”, organizado por setores de
atividades,contendo áreas totais por setores e gerais. Estes dados de áreas
darão parâmetros matemáticos para elaboração do tópico 6.4. Deverá se
“linkar” com os demais subtópicos por cores correspondentes e

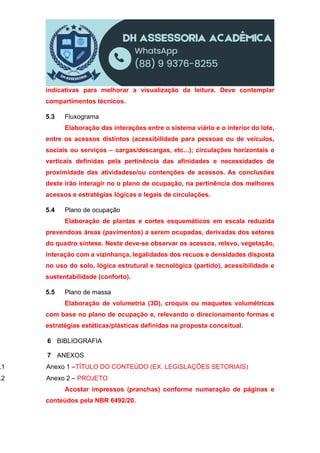

11. indicativas para melhorar a visualização da leitura. Deve contemplar
compartimentos técnicos.
5.3 Fluxograma
Elaboração das interações entre o sistema viário e o interior do lote,
entre os acessos distintos (acessibilidade para pessoas ou de veículos,
sociais ou serviços – cargas/descargas, etc...); circulações horizontais e
verticais definidas pela pertinência das afinidades e necessidades de
proximidade das atividadese/ou contenções de acessos. As conclusões
deste irão interagir no o plano de ocupação, na pertinência dos melhores
acessos e estratégias lógicas e legais de circulações.
5.4 Plano de ocupação
Elaboração de plantas e cortes esquemáticos em escala reduzida
prevendoas áreas (pavimentos) a serem ocupadas, derivadas dos setores
do quadro síntese. Neste deve-se observar os acessos, relevo, vegetação,
interação com a vizinhança, legalidades dos recuos e densidades disposta
no uso do solo, lógica estrutural e tecnológica (partido), acessibilidade e
sustentabilidade (conforto).
5.5 Plano de massa
Elaboração de volumetria (3D), croquis ou maquetes volumétricas
com base no plano de ocupação e, relevando o direcionamento formas e
estratégias estéticas/plásticas definidas na proposta conceitual.
6 BIBLIOGRAFIA
7 ANEXOS
.1 Anexo 1 –TÍTULO DO CONTEÚDO (EX. LEGISLAÇÕES SETORIAIS)
.2 Anexo 2 – PROJETO
Acostar impressos (pranchas) conforme numeração de páginas e
conteúdos pela NBR 6492/20.

12. Se forme apresentados projetos de disciplinas distintas, cada um
deve ter seu conjunto de pranchas enumeradas, com selo (carimbo)
específico citando se é: arquitetura; estrutural; de instalações, etc...
