Aula 01 Revisão
Este documento apresenta um laboratório de banco de dados. Apresenta o professor Franklin Correia e sua formação, além de conceitos básicos sobre banco de dados, como o que é um banco de dados, como eram armazenados os dados antes, funções básicas de um sistema gerenciador de banco de dados e exemplos práticos.
Aula 01 Revisão
- 1. LABORATÓRIO DE BANCO DEDADOS Prof. Franklin M. Correia E-mail: franklin.correia@bonfim.ifbaiano.edu.br franklinmatos@gmail.com
- 2. Apresentação • Franklin MatosCorreia • Bacharel em Ciência da Computação Faculdade Ruy Barbosa – 2009 • Especialista em Engenharia de Software Faculdade Ruy Barbosa 2013

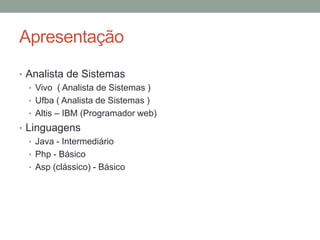

- 3. Apresentação • Analista deSistemas • Vivo ( Analista de Sistemas ) • Ufba ( Analista de Sistemas ) • Altis – IBM (Programador web) • Linguagens • Java - Intermediário • Php - Básico • Asp (clássico) - Básico
- 4. O que temospara hoje • Banco de Dados (BD’s) • O que é? • Como era feito o armazenamento antes de surgirem os BD’s? • Funções básicas • Projeto de Banco de Dados • Conceitos Básicos de MER • Exemplo • Atividade prática

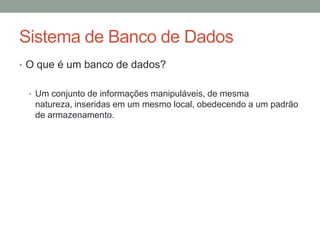

- 5. Sistema de Bancode Dados • O que é um banco de dados? • Um conjunto de informações manipuláveis, de mesma natureza, inseridas em um mesmo local, obedecendo a um padrão de armazenamento.
- 6. • O queé um banco de dados? • Uma coleção de dados inter-relacionados, representando informações sobre um domínio específico. • Agenda telefônica? • Lista de compras? • Livro de romance? • Dicionário? Sistema de Banco de Dados

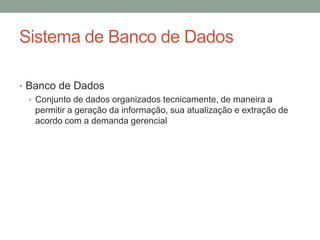

- 7. • Banco deDados • Conjunto de dados organizados tecnicamente, de maneira a permitir a geração da informação, sua atualização e extração de acordo com a demanda gerencial Sistema de Banco de Dados
- 8. • Banco deDados • Dados • Matéria bruta que é feita de informação. Valores fisicamente registrados no banco de dados. • Informação • Dado que significa alguma coisa para alguém e é utilizado em algum contexto. Sistema de Banco de Dados

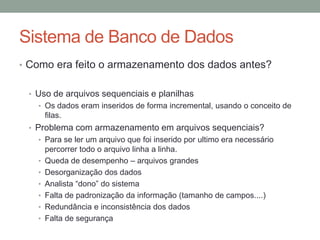

- 9. • Como erafeito o armazenamento dos dados antes? • Uso de arquivos sequenciais e planilhas • Os dados eram inseridos de forma incremental, usando o conceito de filas. • Problema com armazenamento em arquivos sequenciais? • Para se ler um arquivo que foi inserido por ultimo era necessário percorrer todo o arquivo linha a linha. • Queda de desempenho – arquivos grandes • Desorganização dos dados • Analista “dono” do sistema • Falta de padronização da informação (tamanho de campos....) • Redundância e inconsistência dos dados • Falta de segurança Sistema de Banco de Dados

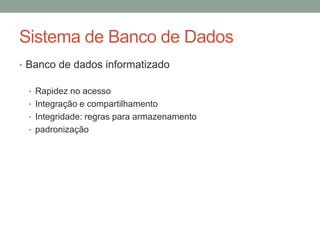

- 10. • Banco dedados informatizado • Rapidez no acesso • Integração e compartilhamento • Integridade: regras para armazenamento • padronização Sistema de Banco de Dados

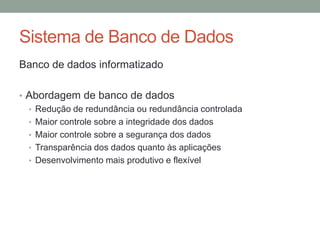

- 11. Banco de dadosinformatizado • Abordagem de banco de dados • Redução de redundância ou redundância controlada • Maior controle sobre a integridade dos dados • Maior controle sobre a segurança dos dados • Transparência dos dados quanto às aplicações • Desenvolvimento mais produtivo e flexível Sistema de Banco de Dados

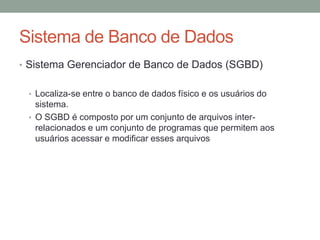

- 12. • Sistema Gerenciadorde Banco de Dados (SGBD) • Localiza-se entre o banco de dados físico e os usuários do sistema. • O SGBD é composto por um conjunto de arquivos inter- relacionados e um conjunto de programas que permitem aos usuários acessar e modificar esses arquivos Sistema de Banco de Dados

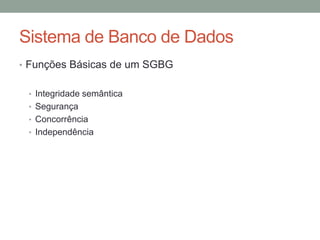

- 13. Sistema de Bancode Dados • Funções Básicas de um SGBG • Integridade semântica • Segurança • Concorrência • Independência

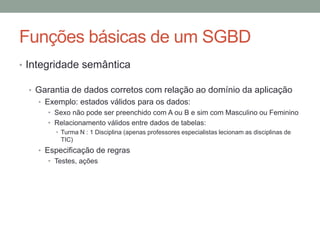

- 14. • Integridade semântica •Garantia de dados corretos com relação ao domínio da aplicação • Exemplo: estados válidos para os dados: • Sexo não pode ser preenchido com A ou B e sim com Masculino ou Feminino • Relacionamento válidos entre dados de tabelas: • Turma N : 1 Disciplina (apenas professores especialistas lecionam as disciplinas de TIC) • Especificação de regras • Testes, ações Funções básicas de um SGBD
- 15. • Segurança dosdados • Evitar violação de consistência dos dados • Segurança de acesso (usuários e aplicações) • Matrizes de autorização • Visões • Segurança contra falha (Recovery) • Monitoração de transações • Transação é um conjunto de operações realizadas no BD • Princípio do “tudo ou nada”. • Categoria de falhas • Transação, sistema e meio de armazenamento • Manutenção de histórico de atualizações (log’s) e backup do BD Funções básicas de um SGBD

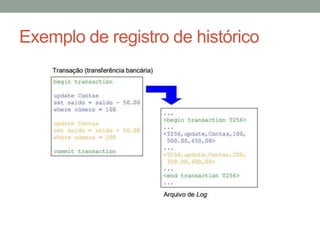

- 16. Exemplo de registrode histórico

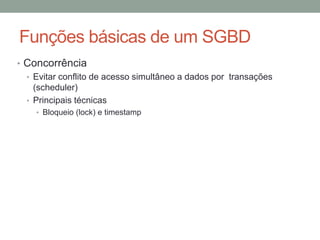

- 17. Funções básicas deum SGBD • Concorrência • Evitar conflito de acesso simultâneo a dados por transações (scheduler) • Principais técnicas • Bloqueio (lock) e timestamp

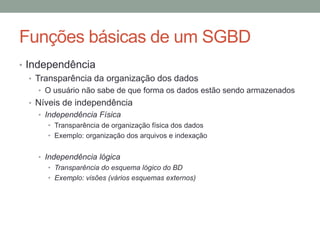

- 18. • Independência • Transparênciada organização dos dados • O usuário não sabe de que forma os dados estão sendo armazenados • Níveis de independência • Independência Física • Transparência de organização física dos dados • Exemplo: organização dos arquivos e indexação • Independência lógica • Transparência do esquema lógico do BD • Exemplo: visões (vários esquemas externos) Funções básicas de um SGBD
- 31. Projeto de Bancode Banco de Dados Análise de Requisitos Projeto Conceitual Projeto lógico Projeto Físico Escopo Requisitos BD Esquema ER Esquema relacional Esquema relacional + índices

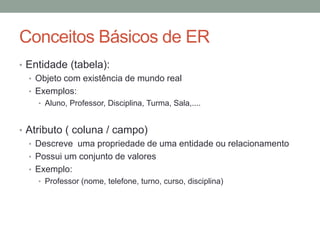

- 32. Conceitos Básicos deER • Entidade (tabela): • Objeto com existência de mundo real • Exemplos: • Aluno, Professor, Disciplina, Turma, Sala,.... • Atributo ( coluna / campo) • Descreve uma propriedade de uma entidade ou relacionamento • Possui um conjunto de valores • Exemplo: • Professor (nome, telefone, turno, curso, disciplina)

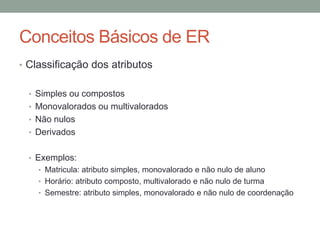

- 33. • Classificação dosatributos • Simples ou compostos • Monovalorados ou multivalorados • Não nulos • Derivados • Exemplos: • Matricula: atributo simples, monovalorado e não nulo de aluno • Horário: atributo composto, multivalorado e não nulo de turma • Semestre: atributo simples, monovalorado e não nulo de coordenação Conceitos Básicos de ER

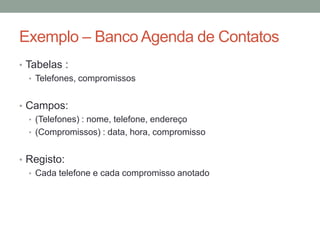

- 34. • Tabelas : •Telefones, compromissos • Campos: • (Telefones) : nome, telefone, endereço • (Compromissos) : data, hora, compromisso • Registo: • Cada telefone e cada compromisso anotado Exemplo – Banco Agenda de Contatos

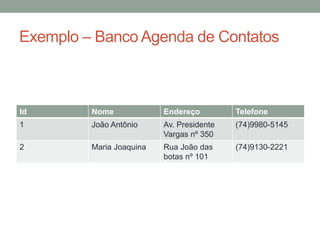

- 35. Id Nome EndereçoTelefone 1 João Antônio Av. Presidente Vargas nº 350 (74)9980-5145 2 Maria Joaquina Rua João das botas nº 101 (74)9130-2221 Exemplo – Banco Agenda de Contatos

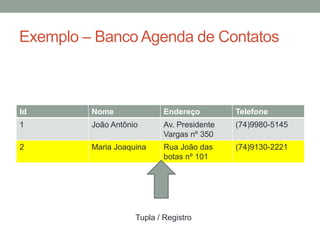

- 36. Id Nome EndereçoTelefone 1 João Antônio Av. Presidente Vargas nº 350 (74)9980-5145 2 Maria Joaquina Rua João das botas nº 101 (74)9130-2221 Exemplo – Banco Agenda de Contatos Tupla / Registro

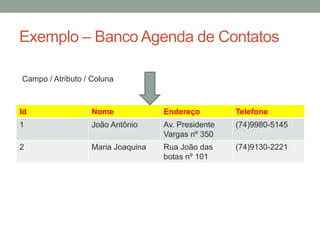

- 37. Id Nome EndereçoTelefone 1 João Antônio Av. Presidente Vargas nº 350 (74)9980-5145 2 Maria Joaquina Rua João das botas nº 101 (74)9130-2221 Exemplo – Banco Agenda de Contatos Campo / Atributo / Coluna

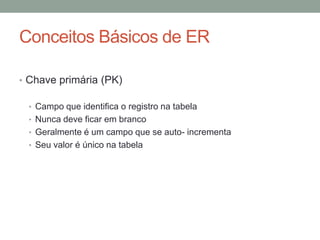

- 38. Conceitos Básicos deER • Chave primária (PK) • Campo que identifica o registro na tabela • Nunca deve ficar em branco • Geralmente é um campo que se auto- incrementa • Seu valor é único na tabela

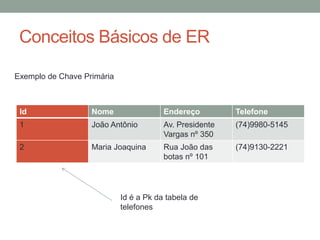

- 39. Id Nome EndereçoTelefone 1 João Antônio Av. Presidente Vargas nº 350 (74)9980-5145 2 Maria Joaquina Rua João das botas nº 101 (74)9130-2221 Id é a Pk da tabela de telefones Conceitos Básicos de ER Exemplo de Chave Primária

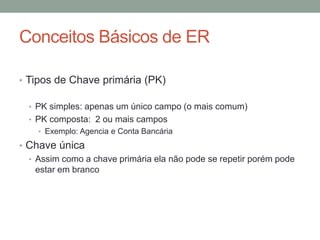

- 40. Conceitos Básicos deER • Tipos de Chave primária (PK) • PK simples: apenas um único campo (o mais comum) • PK composta: 2 ou mais campos • Exemplo: Agencia e Conta Bancária • Chave única • Assim como a chave primária ela não pode se repetir porém pode estar em branco

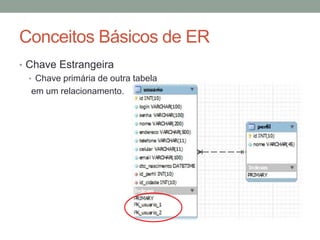

- 41. • Chave Estrangeira •Chave primária de outra tabela em um relacionamento. Conceitos Básicos de ER

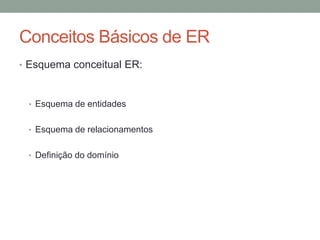

- 42. • Esquema conceitualER: • Esquema de entidades • Esquema de relacionamentos • Definição do domínio Conceitos Básicos de ER

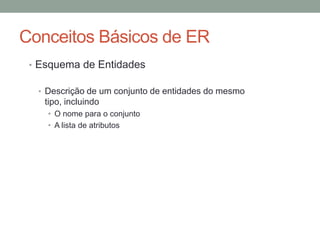

- 43. • Esquema deEntidades • Descrição de um conjunto de entidades do mesmo tipo, incluindo • O nome para o conjunto • A lista de atributos Conceitos Básicos de ER

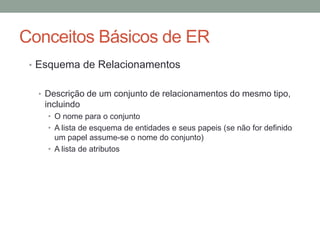

- 44. • Esquema deRelacionamentos • Descrição de um conjunto de relacionamentos do mesmo tipo, incluindo • O nome para o conjunto • A lista de esquema de entidades e seus papeis (se não for definido um papel assume-se o nome do conjunto) • A lista de atributos Conceitos Básicos de ER
- 45. • Definição dodomínio • Definição do domínio a ser usada ao longo da definição do esquema ER Conceitos Básicos de ER

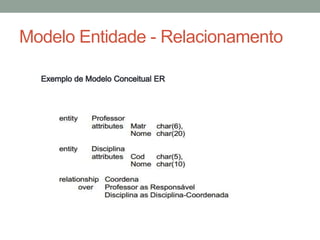

- 46. Modelo Entidade -Relacionamento

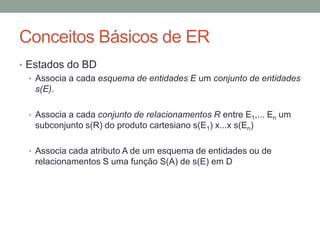

- 47. • Estados doBD • Associa a cada esquema de entidades E um conjunto de entidades s(E). • Associa a cada conjunto de relacionamentos R entre E1,... En um subconjunto s(R) do produto cartesiano s(E1) x...x s(En) • Associa cada atributo A de um esquema de entidades ou de relacionamentos S uma função S(A) de s(E) em D Conceitos Básicos de ER

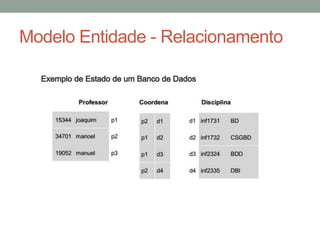

- 48. Modelo Entidade -Relacionamento

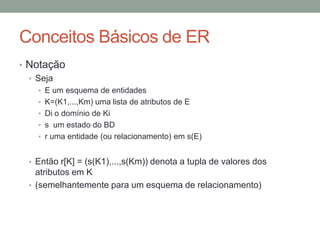

- 49. • Notação • Seja •E um esquema de entidades • K=(K1,...,Km) uma lista de atributos de E • Di o domínio de Ki • s um estado do BD • r uma entidade (ou relacionamento) em s(E) • Então r[K] = (s(K1),...,s(Km)) denota a tupla de valores dos atributos em K • (semelhantemente para um esquema de relacionamento) Conceitos Básicos de ER
- 50.
- 51.
- 52.
